2 Az OTIS energia hatékony megoldása a Zöld Felvonó koncepció keretében és ennek alkalmazása a panelépületek felújítása során Készítette: Lukács Attila Ügyvezetı Igazgató OTIS Felvonó Kft Június 14.

3 Otis történelem Elisha Graves Otis 1853-ban alapította meg a cégét, miután kifejlesztett egy biztonsági emelő szerkezetet ben, az első Amerikai Világkiállítás központi bemutató csarnokában a Crystal Palace-ban bemutatta az automata biztonsági felvonó berendezését ezzel útjára indítva a felvonók térhódítását a Világban.

4 Otis Elevator Company Az Otis Elevator Company a Világ legnagyobb vállalata a felvonó, mozgólépcső és mozgójárda gyártás és karbantartás területén. Termékek és szolgáltatások több mint 200 országban Több mint 1.7 millió karbantartott felvonó és mozgólépcső világszerte Központ: Connecticut, USA, alkalmazott világszerte

5 Otis Fenntarthatósági felajánlása Vállalatunk mint az Önök Zöld beszállítója Az üvegház hatás csökkentése Az OTIS 2006-tól kezdődően több mint 20%-kal csökkentette az üvegházhatást erősítő káros anyag kibocsátását Energia felhasználás Ipari hulladékunk több mint 97% újrahasznosításra kerül Solar technológiát alkalmazó gyártóüzem Madridban A működéshez szükséges energia több mint 60%-t biztosítva A Világ első Zöld Felvonógyárának létrehozása Tianjin, Kínában A legfejlettebb technológia alkalmazásával 25%-kal csökkent az energiafelhasználásunk Víz felhasználás 2006-tól, több mint 15%-kal csökkentettük vízfelhasználásunkat világszerte

6 Az OTIS zöld technológiái Cégünk számára a fenntarthatóság nem csak egy a lehetőségek közül, mert GeN2 termékcsaládunknál a zöld alkatrészek alapkövetelményként jelentkeznek 15%-os energia megtakarítás 75%-os energia megtakarítás 80%-os energia megtakarítás Magashatékonyságú olajozás Festékvédőréteggel bevont kötélzet Hajtómű nélküli PMSM ReGen meghajtás LED világítás készenlét üzemmóddal készenléti mód

7 Otis Fenntarthatósági elkötelezettsége Energia visszatápláló megoldás: 75%-os energia megtakarítás

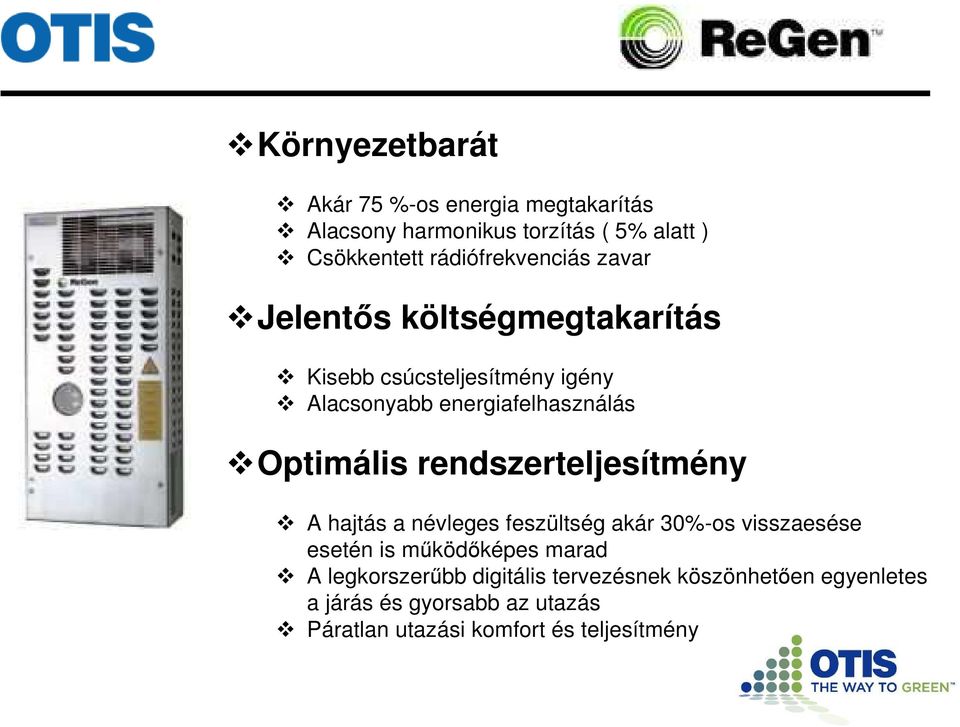

8 Környezetbarát Akár 75 %-os energia megtakarítás Alacsony harmonikus torzítás ( 5% alatt ) Csökkentett rádiófrekvenciás zavar Jelentős költségmegtakarítás Kisebb csúcsteljesítmény igény Alacsonyabb energiafelhasználás Optimális rendszerteljesítmény A hajtás a névleges feszültség akár 30%-os visszaesése esetén is működőképes marad A legkorszerűbb digitális tervezésnek köszönhetően egyenletes a járás és gyorsabb az utazás Páratlan utazási komfort és teljesítmény

9

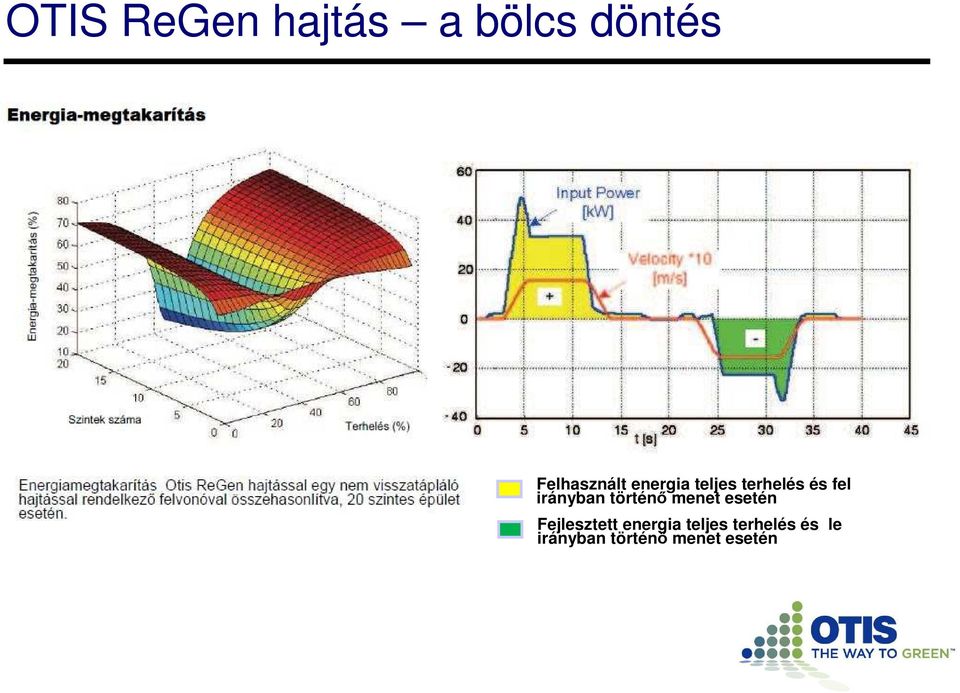

10 OTIS ReGen hajtás a bölcs döntés Felhasznált energia teljes terhelés és fel irányban történő menet esetén Fejlesztett energia teljes terhelés és le irányban történő menet esetén

11 Magyarországon üzemelő felvonók napjainkban Magyarországon üzemelő felvonók megoszlása életkor szerint éves 21% éves 6% 50 év felett 1% 1-10 éves 29% éves 30% éves 13%

12 A felvonók megbízhatóság-ráfordítás aránya 0. év 5. év 10. év Nagyjavítás (hajtómű, vezérlés, ajtók és esztétikai felújítás középjavítás (ajtók javítása, kötél, hajtótárcsa csere 15. év 20. év teljes felújítás vagy csere (hajtómű, vezérlés, biztonsági berendezések cseréje, vagy teljes csere középjavítás (ajtók javítása, kötél, hajtótárcsa csere A rendszeres javítások elvégzésével az élettartam növelhető. 25. év

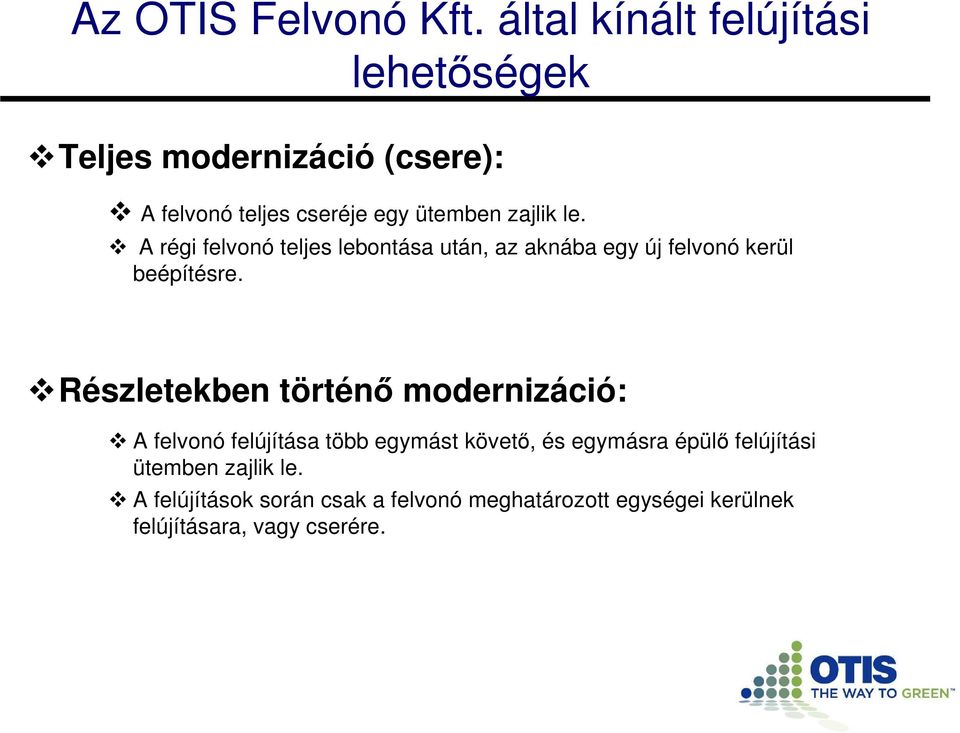

13 Az OTIS Felvonó Kft. által kínált felújítási lehetőségek Teljes modernizáció (csere): A felvonó teljes cseréje egy ütemben zajlik le. A régi felvonó teljes lebontása után, az aknába egy új felvonó kerül beépítésre. Részletekben történő modernizáció: A felvonó felújítása több egymást követő, és egymásra épülő felújítási ütemben zajlik le. A felújítások során csak a felvonó meghatározott egységei kerülnek felújításara, vagy cserére.

14 Miért előnyös a teljes modernizáció (csere): Csökkenő kiadások a felvonóra: A Gen2 család felvonói 2009-ben megkapták a VDI4707 (felvonókra vonatkozó energetikai) szabvány szerinti A kategóriát Fülkevilágítás Vezérlés Hajtás 1000 kg teherbírású, 1 m/s sebességű, 8 megállós felvonó, indítás/év használat mellett

15 Miért előnyös a teljes modernizáció (csere) egy konkrét példa kapcsán : Á tlagos k és z enléti m ódb an t ölt ött idő / n ap (h) Kés z enléti m ódb an f ogy as zto tt en ergia (W ) K és ze nlé ti mó dban fog yas z tot t ene rg ia egy nap alatt (k W h ) Kés z enléti m ód s z erin ti b es orolás A N ap i á tla gos u taz ás i idő óráb an kifejezve tim e (h) Ü z em i m ó dban felha sz nált e nergia (m W h /(kg?m )) Eg y nap ala tt fe lh as zná lt ene rg ia üz em i m ódb an (k W h) Ü ze m i m ód s z erint i b es orolás A Napi átlagos utazási távolság (m ) Egy nap alatt felhasznált energia (m W h/(kg.m )) Egy év alatt felhasznált energia (kw h) A felvo nó energ ia o sztálya 10, , A 630 kg teherbírás 11 megállós Gen2 felvonó által felhasznált villamos energia az EON 2012 évi ára szerint felhasznált kw/h bruttó ft/kw fizetendő (bruttó) Éves energiafogyasztás 1581 kw/h 46,89.- ft ft Élettartam alatti energiafogyasztás 20x1581 kw/h 46,89.- ft ft 500 kg teherbírás 11 megállós Ganz felvonó által felhasznált villamos energia az EON 2012 évi ára szerint felhasznált kw/h bruttó ft/kw fizetendő (bruttó) Éves energiafogyasztás ~9000 kw/h 46,89.- ft ft Élettartam alatti energiafogyasztás 20x9000 kw/h 46,89.- ft ft

16 Miért előnyös a teljes modernizáció (csere): Csökkenő költségek a felvonók üzemeltetése során: A GeN2 család felvonói a legkorszerűbb hajtómű nélkül felvonógéppel, továbbá ReGen Drive energia visszatápláló egységgel, valamint szabályozható LED világítással ellátottak, így a hagyományos köteles felvonókhoz képest, 40-50% energia megtakarítás érhető el velük! A GeN2 felvonók alkalmazott a poliuretán bevonatú lapos kötél 20% könnyebb, és háromszor hosszabb élettartamú a hagyományos drótkötélnél. Az új felvonóra vállat akár 5 éves garancia időtartama alatt, csak a rongálásból származó javítások költsége merül fel. A felvonók 10 éves koráig évente csak egy fővizsgálat elvégzése szükséges.

17 Miért előnyös a teljes modernizáció (csere): Növekvő biztonság és komfort: A GeN2 felvonók OTIS PULSE rendszere folyamatosan ellenőrzi a lapos kötélben lévő acélpászmák állapotát.

18 Miért előnyös a teljes modernizáció (csere): Növekvő biztonság és komfort: A GeN2 felvonók OTIS PULSE rendszere folyamatosan ellenőrzi a lapos kötélben lévő acélpászmák állapotát. A GeN2 felvonók szabályozott hajtása + 3 mm szintbeállási pontosságot tesz lehetővé. A GeN2 felvonók halk működésű, szabályozott ajtóhajtásai szorítás gátlóval ellátottak, a fülkeajtók fotocellával, vagy fényfüggönnyel védettek, a rázáródás megakadályozása érdekében.

19 Miért előnyös a teljes modernizáció (csere): Növekvő biztonság és komfort: A GeN2 felvonó család fülkéi minőségi anyagokból készülnek, és tökéletesen illeszthető a Megrendelői igényeihez, esztétikai elvárásokhoz. A teljes cserével, akár a meglévőnél nagyobb fülke- és ajtóméret is kialakítható, elősegítve ezzel a babakocsival közlekedők, és a fogyatékkal élők felvonó használatát.

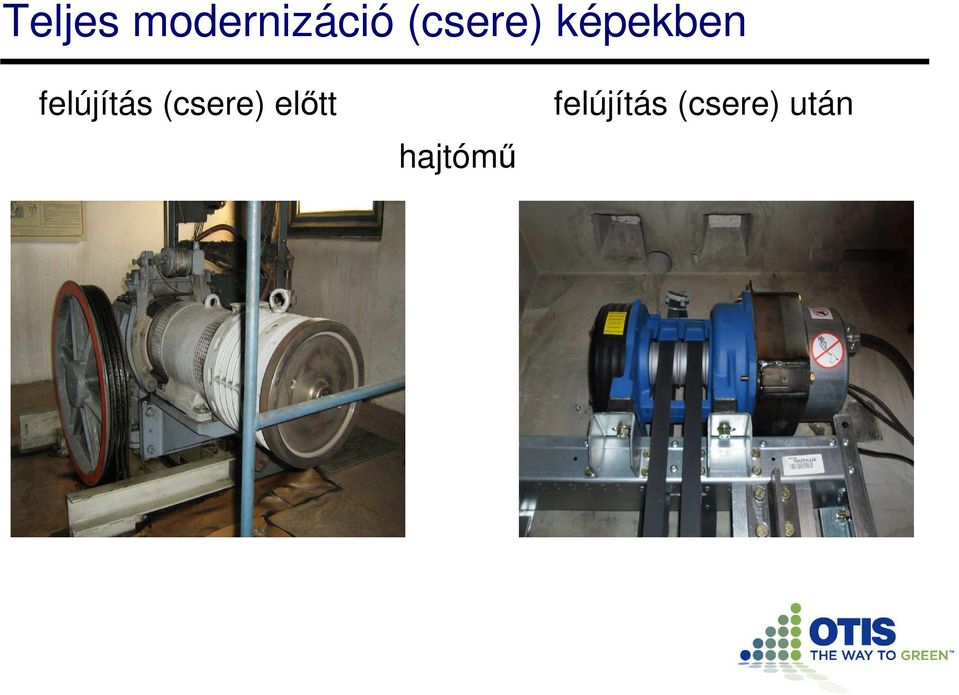

20 Teljes modernizáció (csere) képekben felújítás (csere) előtt hajtómű felújítás (csere) után

21 Teljes modernizáció (csere) képekben felújítás (csere) előtt vezérlés felújítás (csere) után

22 Teljes modernizáció (csere) képekben felújítás (csere) előtt aknaajtó felújítás (csere) után

23 Teljes modernizáció (csere) képekben felújítás (csere) előtt fülke felújítás (csere) után

24 A részletekben történő modernizáció előnye A felvonó modernizációja elvégezhető több egymást követő, és egymásra épülő felújítási ütemben: vezérlés csere hajtómű csere fülkeajtó felújítás, vagy csere aknaajtó felújítás, vagy csere fülke esztétikai felújítás Előnyei : biztonsági berendezések felújítás (sebességhatároló csere) a felújítás több részletben terheli a társasház költségvetését rövidebb ideig tart a felújítás alatt felvonó leállítása a felújítás több részletben terheli a társasház költségvetését rövidebb ideig tart a felújítás alatt felvonó leállítása

25 A részletekben történő modernizáció előnye felújítás előtt vezérlés csere felújítás után

26 A részletekben történő modernizáció előnye felújítás előtt hajtómű csere felújítás után

27 A részletekben történő modernizáció előnye felújítás előtt fülke burkolás felújítás után

28 A részletekben történő modernizáció előnye felújítás előtt fülkeajtó csere felújítás után

29 A részletekben történő modernizáció előnye felújítás előtt aknaajtó csere felújítás után
