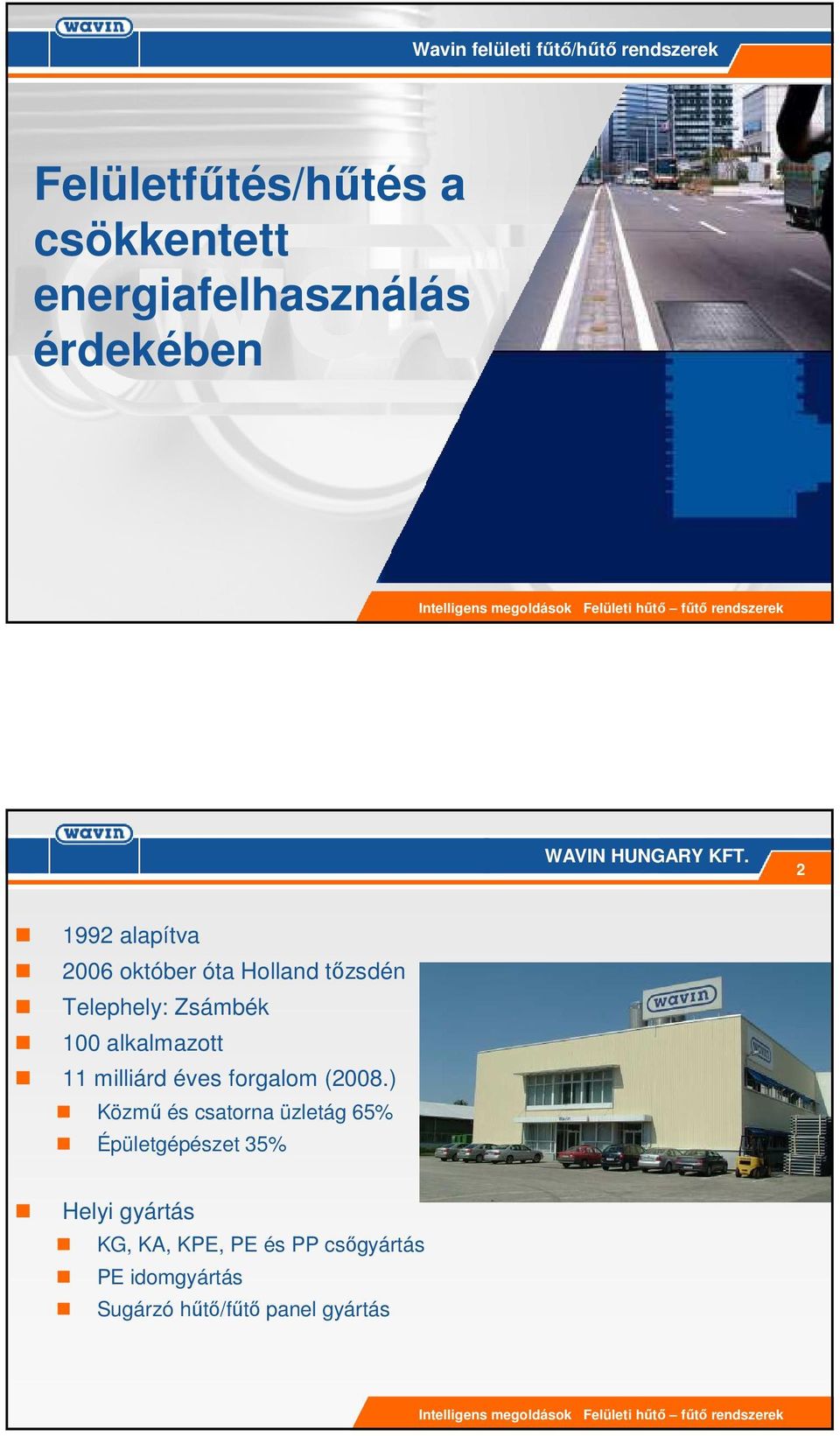

1 Wavin felületi főtı/hőtı rendszerek Felületfőtés/hőtés a csökkentett energiafelhasználás érdekében WAVIN HUNGARY KFT alapítva 2006 október óta Holland tızsdén Telephely: Zsámbék 100 alkalmazott 11 milliárd éves forgalom (2008.) Közmő és csatorna üzletág 65% Épületgépészet 35% Helyi gyártás KG, KA, KPE, PE és PP csıgyártás PE idomgyártás Sugárzó hőtı/főtı panel gyártás

2 Teljeskörő megoldások 3 Teljeskörő megoldások új és felújított épületekhez: Közmő, csatorna rendszerek Esıvíz elvezetés, tározás, szikkasztás Belsı szennyvízelvezetés Főtési, hőtési és szaniter csıvezeték rendszerek Sugárzó hőtı-főtı rendszerek Szifonok és WC tartályok TEMPOWER sugárzó hőtı/főtı rendszer 4 A felületi hőtı-főtı rendszerek története Felületi hőtı-főtı rendszerek kezdetleges megoldásairól már idıszámításunk kezedete elıttrıl maradtak feljegyzések. Több mint 2000 évvel ezelıtt már épültek római hypocaust álpadlós rendszerek ahol forró füstöt keringtettek a járatokban és azzal melegítették a padlóra rögzített mozaikokat. Ez idı tályt a törökök pedig a lakóhelyüket hőtötték csapvízzel a falakba és padlókba helyezett kis furatokon keresztől. Hosszú ideig a nehéz kivitelezés és a magas költségek miatt nem terjedtek el az ilyen típusú rendszerek, majd 1790-ben Sir John Stone a Bank of England épületébe tervezett nagy átmérıjő öntöttvas csövekbıl sugárzó főtési rendszert. A sugárzó rendszerek modernkori fejlesztése az 1900-as évek elején kezdıdött a kis átmérıjő csövekkel már főtı-hőtı paneleket tudtak gyártani. Nehéz választ adni, hogy miért nem terjedt el ez a rendszer széles körben napjainkig hiszen nyilvánvaló a számtalan elınye, talán magyarázat lehet, hogy nem olyan rég léteznek olyan automatika rendszerek,melyek pontosan tudják nem csak mérni de szabályozni is a páratartalom értékeket amivel a kondenzáció veszélye kézben tartható. Azt sem szabad elfelejteni, hogy a mai épületek egyre kiválóbb hıszigetelése miatt már nincsenek olyan mértékő hıveszteségek amelyekhez magas hımérséklető főtı közegre lenne szükségünk. Napjainkban az egyre dráguló energiaárak, az alacsony üzemeltetési költségek az egészségesebb és komfortosabb életkörülmények újra elıtérbe hozzák az alacsony hımérséklető sugárzó rendszereket.

3 Növekvı igények 5 Növekvı igények a hısugárzó rendszerekre Az elmúlt években egyre nagyobb érdeklıdést mutatnak a beruházók, kivitelezık, tervezık valamint az új házat építı magánemberek a modern, energiatakarékos, kedvezı komfortot nyújtó hőtı-főtı rendszerekre. A befektetık keresik azokat a lehetıségeket amikkel valami plusszt tudnak nyújtani a versenytársaikhoz képest a lakópark és irodaház építések telitetté vált piacán. A mennyezeti hısugárzó hőtı-főtı rendszerek megfelelı megoldást nyújtanak mind ezeken a területeken. Mőködés 6 Hogyan mőködik a hısugárzó hőtés-főtés Levegı hımérséklete: 3 C Nincs szél Hogyan lehetséges?

4 Mőködés 7 Hogyan mőködik a hısugárzó hőtés-főtés Levegı hımérséklete: + 31 C Fal felületi hımérséklete: + 21 C Hogyan lehetséges? Mőködés 8 Hogyan mőködik a felületi hőtés-főtés Az emberek komfort hıérzete nem csak a helyiség levegı hımérsékletétıl hanem az átlagos felületi hımérséklettıl is függ! Átlagos felületi hımérséklet C túl hideg túl meleg Helyiség levegı hımérséklet C

5 Konvekciós főtés-hőtés 9 Hogyan mőködik a felületi hőtés-főtés KONVEKCIÓ A radiátor által felmelegített levegı légáramot indít be a helyiségben. Ez a légáram melegíti fel a szoba levegıjét Sugárzó főtés-hőtés 10 Hogyan mőködik a felületi hőtés-főtés SUGÁRZÁS A hı a mennyezetrıl közvetlenől a felületekre, tárgyakra, testekre hat

6 Hısugárzás felületekre gyakorolt hatása 11 Hısugárzás felületekre gyakorolt hatása Téli üzem esetén: Nyári üzem esetén: Külsı hımérséklet: -2 0 C Külsı hımérséklet: 30 0 C Belsı hımérséklet: 22 0 C Belsı hımérséklet: 26 0 C A mennyezet hımérséklete: 31,2 0 C A mennyezet hımérséklete: 20,4 0 C Az ablak hımérséklete: 25 0 C Az ablak hımérséklete: 24 0 C Hőtési módok levegı hımérsékleti eloszlása 12 > 29.0 Ventillációs rendszer 28.0 Levegı hımérséklet [ C] Fal Mennyezet 25.0 < 24.0

7 Ventillációs főtés és a hısugárzásos rendszer hımérsékletei 13 > 24.0 Ventillációs rendszer Padló 22.0 Levegı hımérséklet [ C] Fal Mennyezet 16.0 < 18.0 Főtési rendszerek hımérséklet eloszlása a magasság függvényében 14 Főtési rendszerek hımérséklet eloszlása Helyiség magasság m Radiátor Padlófőtés Mennyezet főtés Falfőtés Levegı hımérséklet C

8 Melyik legyen? 15 Padló, fal vagy mennyezet??? PADLÓ FAL MENNYEZET Lomha/szabályozhatatlan Hőtésre nem javasolt Nem homogén a hımérséklet eloszlás Nem homogén a hısugárzás Felület felépítés/légtelenítés Gyakran túl kevés a felület Bútorozhatóság Homogén hımérséklet eloszlás Homogén hısugárzás Elegendı felület Komfortérzet 16 A komfortérzet paraméterei (MSZ CR 1752:2000): Belsı levegı hımérséklet Felületek közepes sugárzási hımérséklete A levegı relatív nedvességtartalma Légsebesség (huzat) A viselt ruházat szigetelıképessége a végzett tevékenység (emberi test belsı hıfejlıdése) PMV-PPD Index Megfelelı hőtési főtési mód HİSUGÁRZÓ

9 Wavin Tempower 17 Irodatér szimuláció Verzió Kültér Beltéri Mennyezeti főtés Padlókonvektor hıforrások Befúvó (egyedileg) [ C] zóna 1 zóna 2 zóna 3 [ C] [m 3 /h] 1-13 van (4.28kW) nincs van (4.28kW) nincs nincs nincs nincs nincs nincs van (0.61kW) nincs nincs nincs nincs nincs nincs van (4,28 kw) van (0,61kW) van (4,28 kw) nincs Intelligens megoldások - felületi főtı/hőtı rendszerek Energia hatékonyság növelése főtésnél 18 Mi a helyzet az energia hatékonysággal? (2002/91/EC)

10 Energia hatékonyság növelése főtésnél 19 Összesített energetikai mutató Rendeltetésfüggı szabvány fogyasztási adatok hozzáadása a követelmény a tervezési input adatok mellett racionális gépészettel teljesíthetı Fajlagos hıveszteségtényezı maximális értéke, rendeltetéstıl független Felület/Térfogat arány Kapcsolható energiatakarékos megoldások 20 Kapcsolható energiatakarékos megoldások A mennyezeti hőtı-főtı rendszerek üzemi hımérsékletükbıl adódóan ami hőtés esetén ºC, főtés esetén ºC elıremenı hımérsékletet jelent, kiválóan alkalmas talajvíz, geothermikus energia vagy napkollektor használatára valamint nagy hatásfokkal tudja kihasználni a kondenzációs gázkazánok energiatakarékos üzemét. ClimaCool álmennyezethez ClimaCool betonmennyezethez CRS-90 Friss levegı ellátás ClimaAir-rel ~12 C Elvi séma Hőtés ~ 16 C Elırem. hım. Főtés ~ 30 C Elırem. hım. Főtési hıcserélı szabad hőtés" Padlófőtés Fal főtés/hőtés Optimális légcsere a visszanyerı egységgel Hıszivattyú HMV termelı ~15 C Forrás Szondák Föld kollektor Víz visszajuttatás

11 Hőtési üzemmód energiafelhasználások 21 Hőtési üzemmód elektromos energia igényei Mennyezet hőtés áramlási hım. 16 C talajvízzel vagy szondával Mennyezet hőtés áramlási hım. 16 C folyadékhőtıvel Fan coil-os hőtés áramlási hım. 8 C, folyadékhőtıvel Hőtési telj. 45 kw Hőtési telj. 45 kw Hőtési telj. 45 kw Primer teljesítmény Primer teljesítmény Primer teljesítmény 19,2 kw 14,4 kw 1 kw Felhasználási területek 22 Irodaházak Felhasználási területek Közintézmények Szállodák, hotelek Kórházak Bevásárló központok Autószalonok Lakóparkok Családi házak

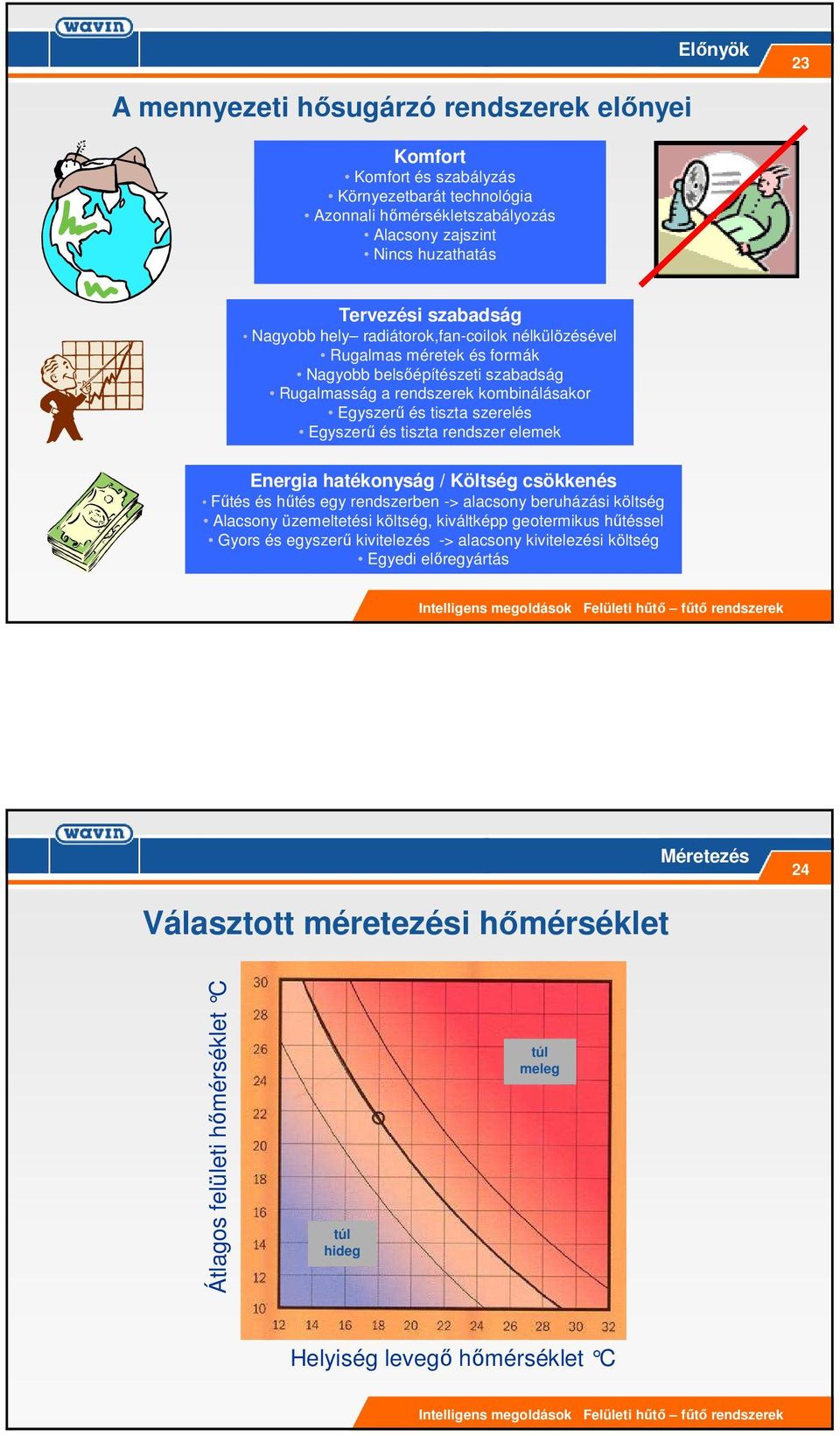

12 A mennyezeti hısugárzó rendszerek elınyei Elınyök 23 Komfort Komfort és szabályzás Környezetbarát technológia Azonnali hımérsékletszabályozás Alacsony zajszint Nincs huzathatás Tervezési szabadság Nagyobb hely radiátorok,fan-coilok nélkülözésével Rugalmas méretek és formák Nagyobb belsıépítészeti szabadság Rugalmasság a rendszerek kombinálásakor Egyszerő és tiszta szerelés Egyszerő és tiszta rendszer elemek Energia hatékonyság / Költség csökkenés Főtés és hőtés egy rendszerben -> alacsony beruházási költség Alacsony üzemeltetési költség, kiváltképp geotermikus hőtéssel Gyors és egyszerő kivitelezés -> alacsony kivitelezési költség Egyedi elıregyártás Méretezés 24 Választott méretezési hımérséklet Átlagos felületi hımérséklet C túl hideg túl meleg Helyiség levegı hımérséklet C

13 Méretezés 25 MSZ CR 1752:2000 Design Criteria Occupancy: 0,1 person/m 2 Operative temperature Maximum mean air velocity Sound Ventilation pressure rate [ C] [ C] [m/s] [m/s] [db (A)] [l/s x m 2 ] Summer Winter Summer Winter A 24,5±1,0 22,0±1,0 0,18 0, B 24,5±1,5 22,0±2,0 0,22 0, ,4 C 24,5±2,5 22,0±3,0 0,25 0, ,8 Méretezés 26 Választott méretezési hımérséklet levegı hım. nyári hıterhelés fajlagos szükséges hıteljesítmény felület [ C] [W] [W/m2] [m2] % % % % % % % % % % 50 86% % % 43 74% %

14 Hıszükséglet/hıterhelés 27 Nyári hıterhelés Rendszerek Rendszerek

15 Vakolatba épített hőtı-főtı rendszer 29 Wavin mennyezeti hőtı-főtı rendszek Nedves technológiák Vakolatba épített hőtı-főtı modulok A gyors reagálású főtı/hőtı mennyezet felületi hıátadással optimális klímát biztosít. Alkalmazható nagy, új épületekhez, mint pl. irodaházak, lakóparkok és szállodák A vakolt rendszernél a főtı/hőtı elemek közvetlenül a betonfödémre vannak felszerelve A vakolt rendszer közvetlenül a mennyezetnél helyezkedik el -> eredményes szabályozhatóság néhány perc alatt Vakolatba épített hőtı-főtı rendszer 30 Wavin mennyezeti hőtı-főtı rendszerek Mőszaki paraméterek WW10 A regiszter csıvezetékek polibutilén alapanyagú teljesen oxigéndiffúzió mentes, mérete 10x1,3mm Csıtávolság 75mm A csövek fordulásánál a csövek megtörése és a vakolat síkjából való kilógás elkerülése érdekében speciális fordító idomok használata Egymásba csatlakozó csıfésük Megbízható idomrendszer Teljesítmény: Főtés: 21C szobahımérséklet 37,5C főtési középhımérséklet 75mm osztástávolság 74 W/m2 Hőtés: 26C szobahımérséklet 16,5C főtési középhımérséklet 75mm osztástávolság 53 W/m2

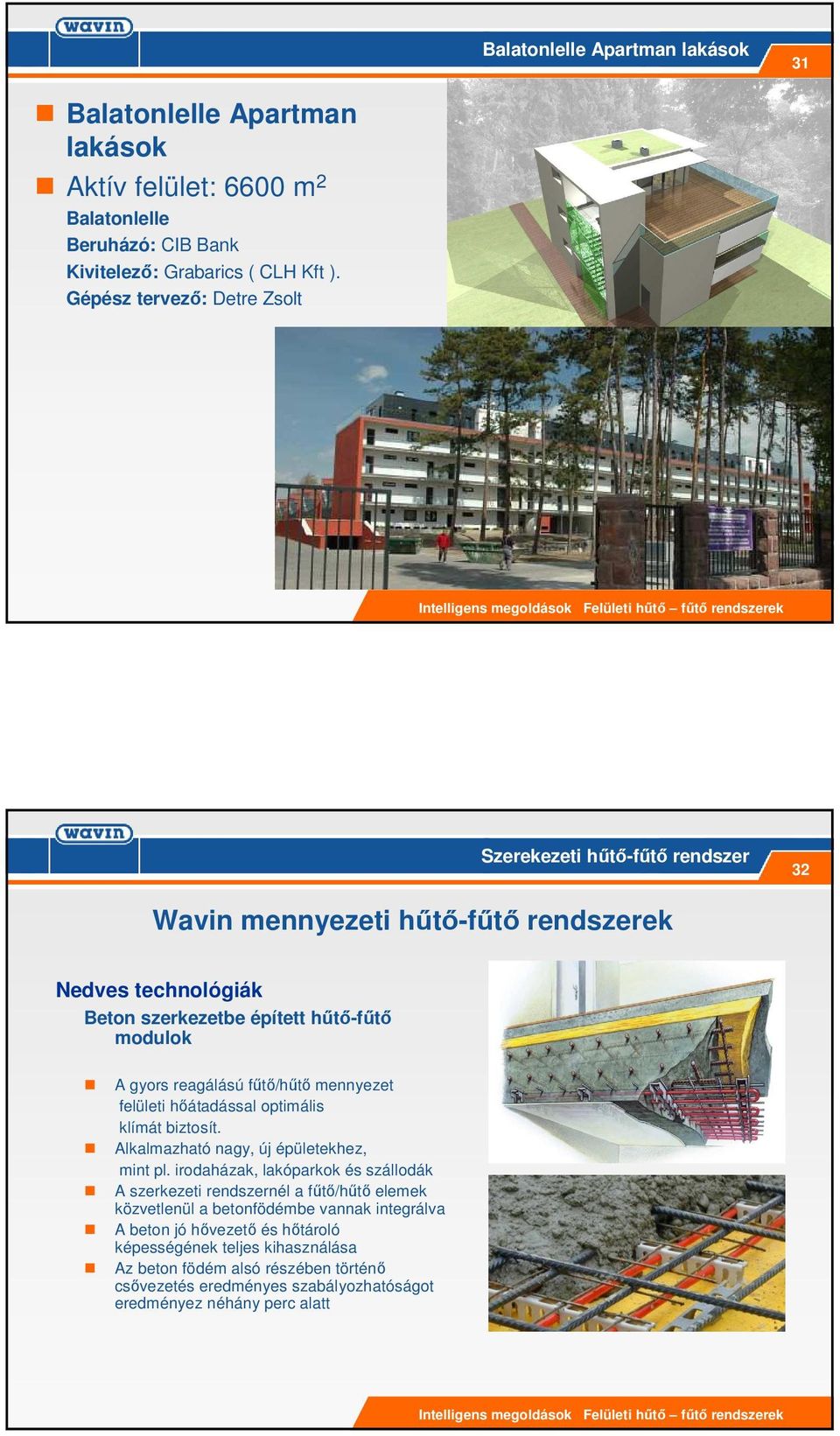

16 Balatonlelle Apartman lakások 31 Balatonlelle Apartman lakások Aktív felület: 6600 m 2 Balatonlelle Beruházó: CIB Bank Kivitelezı: Grabarics ( CLH Kft ). Gépész tervezı: Detre Zsolt Szerekezeti hőtı-főtı rendszer 32 Wavin mennyezeti hőtı-főtı rendszerek Nedves technológiák Beton szerkezetbe épített hőtı-főtı modulok A gyors reagálású főtı/hőtı mennyezet felületi hıátadással optimális klímát biztosít. Alkalmazható nagy, új épületekhez, mint pl. irodaházak, lakóparkok és szállodák A szerkezeti rendszernél a főtı/hőtı elemek közvetlenül a betonfödémbe vannak integrálva A beton jó hıvezetı és hıtároló képességének teljes kihasználása Az beton födém alsó részében történı csıvezetés eredményes szabályozhatóságot eredményez néhány perc alatt

17 Szerekezeti hőtı-főtı rendszer 33 Wavin mennyezeti hőtı-főtı rendszerek Mőszaki paraméterek CW 90,60 A regiszter csıvezetékek polibutilén alapanyagú teljesen oxigéndiffúzió mentes, mérete 12x1,5mm Csıtávolság 60mm vagy 90mm A csövek sérülésének elkerülése érdekében acél betonhálóval kerül szállításra Csatlakozó dobozok a győjtıvezeték csatlakozásaihoz Teljesítmény: Főtés: 21C szobahımérséklet 37,5C főtési középhımérséklet 90mm osztástávolság 96 W/m2 Hőtés: 26C szobahımérséklet 16,5C főtési középhımérséklet 90mm osztástávolság 74 W/m2 5-Let Ház Dunakeszi 34 5-Let Ház, 75 lakásos társasház Aktív felület: 2000 m 2 Dunakeszi, Kivitelezı: 5-Let Kft.

18 5-Let Ház Dunakeszi 35 Gipszrost alapú álmennyezeti hőtı-főtı rendszer 36 Wavin mennyezeti hőtı-főtı rendszek Száraz technológiák Álmennyezet szerkezetre építhetı gipszrost alapú hőtı-főtı modulok A gyors reagálású főtı/hőtı mennyezet felületi hıátadással optimális klímát biztosít. Alkalmazható nagy, új épületekhez, mint pl. irodaházak, autószalonok és szállodák, lakások, mőemlék épületek Az álmennyezeti rendszernél a főtı/hőtı elemek közvetlenül az álmennyezeti rendszer tartószerkezeteire vannak felszerelve Nagy teljesítmény, eredményes szabályozhatóság néhány perc alatt Nem igényel további burkolást, a modulok önmagukban az álmennyezet burkolatát képezik

19 Gipszrost alapú álmennyezeti hőtı-főtı rendszer 37 Wavin mennyezeti hőtı-főtı rendszerek Mőszaki paraméterek UNI-10 A regiszterek speciális gipszrost alapú táblába integrált csıvezetékek, polibutilén alapanyagú teljesen oxigéndiffúzió mentes, mérete 10x1,3mm Csıtávolság 75mm A gipszrost lapok alapmérete 625x2000 vastagsága 15mm Megbízható idomrendszer Hagyományos álmennyezeti rendszerre szerelhetı Teljesítmény: Főtés: 21C szobahımérséklet 37,5C főtési középhımérséklet 35mm osztástávolság 65 W/m2 Hőtés: 26C szobahımérséklet 16,5C főtési középhımérséklet 35mm osztástávolság 44 W/m2 Álmennyezetbe épített hőtı-főtı rendszer 38 Wavin mennyezeti hőtı-főtı rendszek Száraz technológiák Álmennyezet szerkezetbe épített hőtıfőtı modulok A gyors reagálású főtı/hőtı mennyezet felületi hıátadással optimális klímát biztosít. Alkalmazható nagy, új épületekhez, mint pl. irodaházak, lakóparkok és szállodák Az álmennyezeti rendszernél a főtı/hőtı elemek közvetlenül az álmennyezeti rendszer tartószerkezetei közé vannak integrálva Az álmennyezeti rendszer közvetlenül a gipszkarton burkolaton helyezkedik el -> eredményes szabályozhatóság néhány perc alatt Választható akusztikus gipszkarton lapok

20 Álmennyezetbe épített hőtı-főtı rendszer 39 Wavin mennyezeti hőtı-főtı rendszerek Mőszaki paraméterek CD-4 A regiszterek speciális fámprofilba integrált csıvezetékek, polibutilén alapanyagú teljesen oxigéndiffúzió mentes, mérete 10x1,3mm Csıtávolság 35mm A modulok polisztirol hıszigeteléssel vannak ellátva Egyedi méretre gyártott 0,5m-5m-es hosszban és 30cm szélességben Megbízható idomrendszer Egy mozdulattal a helyére akasztható Teljesítmény: Főtés: 21C szobahımérséklet 37,5C főtési középhımérséklet 30mm osztástávolság 96 W/m2 Hőtés: 26C szobahımérséklet 16,5C főtési középhımérséklet 30mm osztástávolság 71 W/m2 Pannon GSM Pannon Irodaház Aktív felület: m 2 Törökbálint, Égett-völgy Beruházó: Pannon GSM Kivitelezı: Arcadom-Narva Gépész tervezı: Enco Kft.

21 Fém álmennyezeti hőtı-főtı rendszer 41 Wavin mennyezeti hőtı-főtı rendszek Száraz technológiák Álmennyezet szerkezetre építhetı fém hőtı főtı modulok A gyors reagálású főtı/hőtı mennyezet felületi hıátadással optimális klímát biztosít. Alkalmazható nagy, új épületekhez, mint pl. irodaházak, autószalonok és szállodák Az álmennyezeti rendszernél a főtı/hőtı elemek közvetlenül az álmennyezeti rendszer tartószerkezeteire vannak felszerelve Nagy teljesítmény, eredményes szabályozhatóság néhány perc alatt Kívánság szerinti színben rendelhetı Fém álmennyezeti hőtı-főtı rendszer 42 Wavin mennyezeti hőtı-főtı rendszerek Mőszaki paraméterek CD-4 Metal A regiszterek speciális fámprofilba integrált csıvezetékek, polibutilén alapanyagú teljesen oxigéndiffúzió mentes, mérete 10x1,5mm Csıtávolság 35mm A modulok a RAL bármely színében rendelhetık Egyedi méretre gyártott 0,5m-5m-es hosszban és 30cm-90cm szélességben Megbízható idomrendszer Az álmennyezethez kapcsolódó függesztı rendszer Teljesítmény: Főtés: 21C szobahımérséklet 37,5C főtési középhımérséklet 35mm osztástávolság 162 W/m2 Hőtés: 26C szobahımérséklet 16,5C főtési középhımérséklet 35mm osztástávolság 95 W/m2

22 Wavin Tempower WTC-3 Fı funkciók: Szobahımérséklet szabályozás Kondenzáció vizsgálat 7 szabályozott helyiség 21 motor illeszthetı Téli/nyári átváltás Economy üzemmód 3 beépített program Helyiség páratartalom kontroll Szivattyú indítás Kazán/hőtıgép indítás BUS kommunikáció Alapérték állítás BUS-on keresztül Software-es alapérték állíthatóság Wavin Tempower DRT-200 termosztát (távállító) Wavin Tempower DRT-200 Mikroprocesszoros technológia Felhasználóbarát touch control felület LED kijelzık fényérzékelıkkel Beépített páratartalom érzékelı (!) Könnyő szerelhetıség Slim design Kedvezı árszint TÜV minısítés és CE jelzés

23 Wavin Tempower DRT-200 termosztát (távállító) Fı paraméterek: Érintı kijelzı Beállított alapjel téli/nyári üzemre Hım. Állíthatóság: +/- 3C o Automatikus sötétedés Két irányú kommunikáció (!) Komfort és Economy üzemmód Relatív páratartalom érzékelés Főtés/hőtés üzemmód BUS kommunikáció Két eres UPT kábel csatlakozás Standard 65mm-es fali doboz Méret: 80 mm x 80 mm x 13 mm Wavin Tempower Software

24 Wavin Tempower Szolgáltatásaink 48 Szolgáltatásaink Teljeskörü mérnöki háttér AutoCad alapú tervezıi támogatás, kiviteli rajz készítés, nyomásveszteségek és tömegáram számítások méretezése Mőszaki szaktanácsadás Referenci látogatások Helyszíni mővezetés Prezentációk, bemutatók

25 Szolgáltatásaink 49 Szolgáltatásaink Magyarországi gyártó üzem Európai elıírásoknak megfelelı minıségellenörzi rendszer alatt mőködı összeszerelı üzem Egyedi igények kielégítése Gyors és rugalmas gyártókapacitás Folyamatos fejlesztés Kimagasló logisztikai háttér 50 w w w. e n e r c r e t. c o m

26 51 Téli üzem Nyári üzem ENERCRET A Wavin egy osztrák partnere, aki szerte Európában és Ázsiában nagy geotermikus projektekkel foglalkozik - aktivált cölöpalap - résfal - lemezalap Méretezés Kivitelezés Referenciák
