1 Hajtóműves motorok \ Ipari hajtóművek \ Hajtáselektronika \ Hajtásautomatizálás \ Szolgáltatások Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások Kiadás: / HU Üzemeltetési utasítás

2 SEW-EURODRIVE Driving the world

3 Tartalomjegyzék 1 Alkalmazható elemek MOVI-SWITCH II3D kategória (22-es zóna) II3D kategóriájú terepibusz-interfészek (22-es zóna) Fontos tudnivalók Biztonsági tudnivalók és figyelmeztetések További vonatkozó dokumentáció Rendeltetésszerű használat Használaton kívül helyezés, megsemmisítés Biztonsági tudnivalók A készülék felépítése MOVI-SWITCH -1E Terepibusz-interfészek Mechanikai szerelés MOVI-SWITCH -1E Terepibusz-interfészek Elektromos szerelés A MOVI-SWITCH -1E telepítése Szerelés terepibusz-interfésszel együtt Üzembe helyezés Üzembe helyezési tudnivalók A MOVI-SWITCH -1E üzembe helyezése Üzembe helyezés PROFIBUS esetén Üzembe helyezés MFI.. InterBus interfésszel (rézvezeték) A MOVI-SWITCH vezérlése terepi buszról Diagnosztika MOVI-SWITCH -1E Terepibusz-interfész Ellenőrzés és karbantartás Fontos tudnivalók Ellenőrzési és karbantartási időközök A motorok ellenőrzési és karbantartási munkálatai A fékek ellenőrzési és karbantartási munkálatai Műszaki adatok A MOVI-SWITCH hajtás műszaki adatai Az MFP21D/Z21D/II3D PROFIBUS interfész műszaki adatai Az MFI21A/Z11A/II3D InterBus interfész műszaki adatai Kapcsolási munka, üzemi légrés, BMG05-4 féknyomatékai A fék megengedett kapcsolási munkája Maximális megengedett keresztirányú erők Engedélyezett golyóscsapágy-típusok Megfelelőségi nyilatkozatok Szószedet Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 3

4 1 Alkalmazható elemek MOVI-SWITCH II3D kategória (22-es zóna) 1 Alkalmazható elemek Ez az üzemeltetési utasítás az alábbi MOVI-SWITCH hajtásokra érvényes: 1.1 MOVI-SWITCH II3D kategória (22-es zóna) 57139AXX /min Motortípus DT71D4/ /MSW 4) 1) fék nélkül 2) fékkel P N n N M N I N 400 V 3) BGW fékvezérlővel 4) opcióként rászerelt terepibusz-interfésszel M cos φ I A /I A /M N J mot Z 0 N M H /M 1) 2) 3) M Bmax N [kw] [1/min] [Nm] [A] [10-4 kgm 2 ] [1/h] [Nm] 0, ,56 1,15 0,76 3,0 DT80K4/ /MSW 4) 0, ,86 1,75 0,72 3,4 DT80N4/ /MSW 4) 0, ,19 2,1 0,73 3,8 DT90S4/ /MSW 4) 1, ,50 2,8 0,77 4,3 DT90L4/ /MSW 4) 1, ,2 3,55 0,78 5,3 DV100M4/ /MSW 4) 2, ,9 4,7 0,83 5,9 DV100L4/ /MSW 4) ,5 6,3 0,83 5,6 1,8 1,7 2,1 1,8 2,2 2,0 2,0 1,9 2,6 2,3 2,7 2,3 2,7 2,2 4,6 5, ,6 7, ,7 9, Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

5 Alkalmazható elemek II3D kategóriájú terepibusz-interfészek (22-es zóna) II3D kategóriájú terepibusz-interfészek (22-es zóna) 1) P R O F I PROCESS FIELD BUS B U S MFZ21 MFZ11 MFP21 MFI AXX Változatok Terepibusz-interfész + modultartó MFP21D/Z21D/II3D Cikkszám A csatlakozás módja Érzékelők / beavatkozószervek kapcsok Digitális bemenetek 4 Digitális kimenetek 2 Változatok Terepibusz-interfész + modultartó MFI21A/Z11A/II3D Cikkszám X A csatlakozás módja Érzékelők / beavatkozószervek kapcsok Digitális bemenetek 4 Digitális kimenetek 2 1) II3D kategóriájú (22-es zóna) MOVI-SWITCH készülékkel együtt Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 5

6 2 Fontos tudnivalók Biztonsági tudnivalók és figyelmeztetések 2 Fontos tudnivalók 2.1 Biztonsági tudnivalók és figyelmeztetések Feltétlenül vegye figyelembe az ebben a leírásban található biztonsági tudnivalókat és figyelmeztetéseket! Áramütés veszélye. Lehetséges következmények: halál vagy súlyos testi sérülések. Sérülésveszély. Lehetséges következmények: halál vagy súlyos testi sérülések. Veszélyhelyzet. Lehetséges következmények: könnyebb vagy kisebb sérülések. Anyagi kárral járó helyzet. Lehetséges következmények: a készülék és a környezet károsodása. Felhasználási tanácsok és hasznos információk. Fontos robbanásvédelmi tudnivalók. Az üzemeltetési utasítás betartása a zavarmentes üzemeltetés és az esetleges garanciaigények érvényesítésének feltétele. Ezért a hajtás használatának megkezdése előtt olvassa el az üzemeltetési utasítást! Az üzemeltetési utasítás fontos szervizinformációkat tartalmaz, ezért tartsa a hajtás közelében. 2.2 További vonatkozó dokumentáció "PROFIBUS interfészek, terepi elosztók" c. kézikönyv "InterBus interfészek, terepi elosztók" c. kézikönyv 6 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

7 Fontos tudnivalók Rendeltetésszerű használat Rendeltetésszerű használat A robbanóképes elegyek és a villamos gépek forró, feszültség alatt álló vagy mozgó alkatrészei együttesen súlyos, akár halálos sérülést okozhatnak. Szerelést, csatlakoztatást, üzembe helyezést, valamint karbantartási és javítási munkákat csak képzett szakemberek végezhetnek, figyelembe véve az alábbiakat: jelen útmutató az adattáblán feltüntetett műszaki adatok a motoron, a hajtóműves motoron elhelyezett figyelmeztető és utasító táblák feliratai a hajtáshoz tartozó minden más tervezési dokumentáció, üzembe helyezési útmutató és kapcsolási rajz a berendezésre vonatkozó rendelkezések és követelmények a hatályos országos és helyi (robbanásvédelemi, biztonsági, balesetvédelmi) előírások Alapul szolgáló szabványok A MOVI-SWITCH hajtások és a jelen üzemeltetési utasításban leírt opciók ipari berendezésekhez valók. Megfelelnek az alábbi hatályos szabványoknak és előírásoknak: a kisfeszültségről szóló 73/23/EGK irányelv EN : Gyúlékony por jelenlétében alkalmazható villamos gyártmányok. Tokozással védett villamos gyártmányok. EN 50014: Robbanásbiztos villamos gyártmányok. Általános előírások és ezáltal megfelelnek a 94/9/EK irányelvnek. Alkalmazási környezet II. készülékcsoport 3D kategória a 22-es zónában történő alkalmazáshoz, elektromosan nem vezetőképes porok esetében (az EN szerint) maximális felületi hőmérséklet 120 C; az ettől eltérő felületi hőmérsékletek a típustáblán jelölve vannak maximális környezeti hőmérséklet C; az ettől eltérő környezeti hőmérsékletek a típustáblán jelölve vannak telepítési magasság max m Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 7

8 2 Fontos tudnivalók Használaton kívül helyezés, megsemmisítés A ház védettségi fokozata A robbanásbiztos készülékekkel szemben támasztott követelmények betartásának feltétele, hogy a teljes üzemidőn át fenntartsák az adott IP védettségi fokozatot. Ezért már a készülékek csatlakoztatásakor különös gondosságra van szükség. A védettségi fokozat betartásának feltételei: A védettségi fokozat csak a ház ép tömítéseinek helyes illeszkedése esetén biztosított. A diagnosztikai LED-ek feletti védőfóliának épnek kell lennie. Hacsak nem kifejezetten ilyen környezetben történő üzemeltetésre készült, tilos: A motorokat káros sugárzásnak kitenni. Adott esetben lépjen kapcsolatba az SEW- EURODRIVE céggel. A robbanásbiztos motorok rendeltetésszerű használat esetén nem tudják begyújtani a robbanékony elegyeket, de tilos kitenni őket olyan gázok, gőzök és porok hatásának, amelyek az üzembiztonságot veszélyeztethetik, pl. a következők által: korrózió a védőbevonat károsítása a tömítőanyagok károsítása stb. a nem telepített kialakítás olyan környezetben, ahol az EN szabvány követelményeit meghaladó mechanikai rezgések és lökésszerű igénybevételek fordulnak elő. a használat olyan helyen, ahol a MOVI-SWITCH biztonsági funkciókat lát el. 2.4 Használaton kívül helyezés, megsemmisítés E termék összetevői: vas alumínium réz műanyag elektronikai alkatrészek Az összetevők ártalmatlanítását az érvényes előírásoknak megfelelően kell végezni! 8 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

9 Biztonsági tudnivalók Használaton kívül helyezés, megsemmisítés 3 3 Biztonsági tudnivalók Sérült terméket soha ne telepítsen és ne helyezzen üzembe. Kérjük, haladéktalanul jelezze a sérüléseket a szállítmányozó vállalatnak. Telepítési, üzembe helyezési és szervizmunkákat csak megfelelő balesetvédelmi képzettséggel rendelkező villamossági szakember végezhet a MOVI-SWITCH készüléken és a jelen üzemeltetési utasításban leírt opciókon, a hatályos előírások (pl. EN 60204, BGV A3, DIN-VDE 0100/0113/0160) betartása mellett. Az óvintézkedéseknek és a védőberendezéseknek meg kell felelniük a hatályos előírásoknak (pl. EN vagy EN ). Szükséges óvintézkedés: a MOVI-SWITCH földelése A csatlakozódoboz fedelének eltávolítása előtt a hajtást le kell választani a hálózatról. Üzem közben a csatlakozódoboznak zárva kell lennie, azaz a csatlakozódoboz fedelének felcsavarozott állapotban kell lennie. A mechanikai akadályok vagy a készüléken belüli biztonsági funkciók a motor leállásához vezethetnek. A zavar okának elhárítása vagy a visszaállítás (reset) következtében a motor önműködően ismét elindulhat. Ha ez a hajtott gépnél biztonsági okokból nem megengedett, akkor zavar esetén a MOVI-SWITCH készüléket mindig le kell választani a hálózatról. Vigyázat, égésveszély: A MOVI-SWITCH felületi hőmérséklete üzem közben 60 C-nál magasabb is lehet! A telepítést minden körülmények között feszültségmentes állapotban kell végezni! A feszültséget csak a huzalozás ellenőrzése után, az üzembe helyezéskor szabad rákapcsolni! Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 9

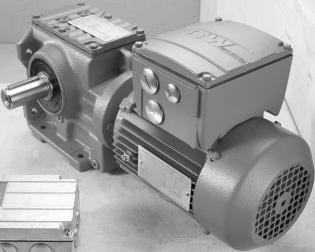

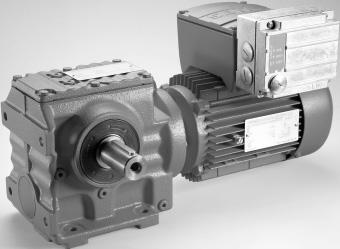

10 4 A készülék felépítése MOVI-SWITCH -1E 4 A készülék felépítése 4.1 MOVI-SWITCH -1E 1 2 ws rt R bl RUN AXX 1 2 M25 1,5 kábeltömszelence 2 M16 1,5 kábeltömszelence 3 BGW fékvezérlő (csak fékes motoroknál) 4 hálózati csatlakozó (L1, L2, L3) 5 védőburkolat a hálózati csatlakozásokhoz 6 MOVI-SWITCH modul 7 PE csatlakozás csavarja 8 M16 1,5 kábeltömszelence 9 2 M25 1,5 kábeltömszelence 10 csatlakozódoboz-fedél 10 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

11 A készülék felépítése MOVI-SWITCH -1E Típustábla, a MOVI-SWITCH -1E típusjele (példa) Bruchsal Germany Typ R47 / II2GD DT80N4 /BMG /TF /MSW / MFP /II3D EN Nr i :1 kw 0.75 / S1 cos 0.73 Nm 295 1/min 1380 / 24 IM M3 V 230 / 400 A 2.1 Hz 50 Ta C kg 5 IP 54 Kl. B Bremse V 230 Nm 10 Gleichrichter BGW II 3D EEx T140C Baujahr 2004 Schmierstoff CLP HC 220 SYNTH.ÖL/1,50L Made in Germany R 47 II2GD DT 80N4 /BMG/TF/MSW/MFP/II3D 57143AXX 3D kategória (porrobbanás elleni védelem) terepibusz-interfész MOVI-SWITCH hőérzékelő (standard) fék motoropció motorméret és pólusszám a motor típussorozata a 94/9/EK irányelv szerint robbanásbiztos kivitelű hajtómű a hajtómű mérete a hajtómű típussorozata Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 11

12 4 A készülék felépítése Terepibusz-interfészek 4.2 Terepibusz-interfészek MF.21 terepibuszinterfész AXX 1 diagnosztikai LED-ek 2 diagnosztikai interfész (a csavar alatt) 3 védőfólia A diagnosztikai interfész (2) csavarját robbanásveszélyes környezetben kinyitni tilos. 12 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

13 A készülék felépítése Terepibusz-interfészek 4 A modul hátoldala (minden MF.. változatnál) CDE 1 csatlakozó a csatlakozómodulhoz 2 DIP kapcsolók (változattól függő) 3 tömítés MFZ csatlakozómodul felépítése AXX 1 sorkapocsléc (X20) 2 2 potenciálmentes kapocstömb a 24 V-os átmenő huzalozáshoz és a független kiértékelő egység huzalozásához; további információ az "Elektromos szerelés" c. fejezetben található Figyelem! Ne használja árnyékolásra! 3 M20 tömszelence 4 M12 tömszelence 5 földelőkapocs Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 13

14 4 A készülék felépítése Terepibusz-interfészek Típustábla, terepibusz-interfészek típusjelölése (példa) II3D EEx IP65 T120 C Feldbus-Schnittstelle / Fieldbus interface MFP21D/Z21D/II3D Sach-NR.: Made in Germany TYP: 57296AXX MFP 21 D / Z21 D / II3D II. készülékcsoport 3D kategória (porrobbanás elleni védelem) változat csatlakozómodul: Z21 = PROFIBUS számára Z11 = InterBus változat 21 = 4 I / 2 O (csatlakoztatás kapcsokkal) MFP21D = PROFIBUS MFI21A = InterBus 14 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

15 Mechanikai szerelés MOVI-SWITCH -1E 5 5 Mechanikai szerelés 5.1 MOVI-SWITCH -1E Szerelési előírások Mielőtt A MOVI-SWITCH csak akkor szerelhető fel, ha hozzákezdene a hajtás adattáblájának adatai megegyeznek a hálózati feszültséggel a hajtás sértetlen (szállítás vagy tárolás közben nem sérült meg) meggyőződtek arról, hogy nincsenek káros olajok, savak, gázok, gőzök, sugárzások stb. Szerelési tűrések Tengelyvég Az átmérő tűrése a DIN 748 szerint ISO k6 á Â 50 mm esetén ISO m6 á > 50 mm esetén (Központosító furat a DIN 332 szerint, DR alak) Perem A központosító perem tűrése a DIN szerint ISO j6 á Â 230 mm esetén ISO h6 á > 230 mm esetén A MOVI-SWITCH telepítése A MOVI-SWITCH készüléket csak a megadott beépítési helyzetben, sík, rázkódásmentes és csavarodásmentes alapra szabad telepíteni/felszerelni. A tengelyvégeket gondosan tisztítsa meg a korrózióvédő szertől (a kereskedelemben kapható oldószerrel). Ne engedje, hogy oldószer jusson a csapágyakra és a tömítőgyűrűkre, mert ez anyagkárosodást eredményezhet! Gondosan igazítsa be a MOVI-SWITCH készüléket és a hajtott gépet, hogy ne terhelje túl a motortengelyeket (vegye figyelembe a megengedett keresztirányú és axiális erőket)! Ne érje a tengelyvégeket lökés és ütés. A függőleges beépítési helyzetű készülékeket burkolattal kell védeni a szilárd részecskék és a folyadékok behatolása ellen! Ügyeljen a hűtőlevegő akadálytalan hozzávezetésére, a készülék ne a más berendezésekből kiáramló meleg levegőt szívja be ismét. A tengelyre utólag felhúzandó alkatrészeket fél retesszel kell kiegyensúlyozni. (A kihajtótengelyek fél retesszel vannak kiegyensúlyozva.) Ékszíjtárcsák használata esetén: Csak olyan ékszíjakat használjon, amelyek nem töltődnek fel elektrosztatikusan. A maximális megengedett keresztirányú erőt túllépni tilos, a hajtómű nélküli motorokra vonatkozóan lásd a "Műszaki adatok" c. fejezetben. Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 15

16 5 Mechanikai szerelés MOVI-SWITCH -1E Telepítés nedves helyiségben vagy a szabadban A tápkábelekhez illeszkedő kábeltömszelencéket használjon (adott esetben használjon szűkítő idomot). A kábeltömszelencék és a vakdugók meneteit kenje be tömítőmasszával és húzza meg szorosan majd ismét kenje át őket. A csatlakozódoboz-fedél tömítőfelületeit visszaszerelés előtt gondosan tisztítsa meg. Adott esetben javítsa ki a korrózióvédő festést. Ellenőrizze a típustábla szerinti védettség megbízhatóságát. A csatlakozódoboz fedelének megengedett meghúzási nyomatéka A csatlakozódoboz-fedél rögzítőcsavarjait 3,0 Nm nyomatékkal, átlósan húzza meg AXX 16 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

17 Mechanikai szerelés Terepibusz-interfészek Terepibusz-interfészek A kábeltömszelencék szerelésekor vegye figyelembe az "Elektromos szerelés" c. fejezet utasításait. A terepibusz-interfész rögzítőcsavarjait 2,5 Nm nyomatékkal, átlósan húzza meg AXX A MOVI-SWITCH csatlakozódobozra felszerelve A MOVI-SWITCH csatlakozódobozra történő felszerelést és telepítést csak az SEW-EURODRIVE alkalmazottja végezheti! Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 17

18 5 Mechanikai szerelés Terepibusz-interfészek Motorhoz közeli szerelés Az alábbi ábra az MF.. terepibusz-interfész motorhoz közeli (terepi) szerelését mutatja be: A terepibusz-interfészeket csak sík, rázkódásmentes és csavarodásmentes alapra szabad felszerelni. Az MFZ.1 csatlakozómodul rögzítésére M4-es csavarokat és ahhoz való alátéteket használjon. A csavarokat nyomatékkulccsal húzza meg (megengedett meghúzási nyomaték 2,8 3,1 Nm). 51 mm 102 mm 82,5 mm M4 MFZ... M4 MF AXX 18 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

19 Elektromos szerelés A MOVI-SWITCH -1E telepítése 6 6 Elektromos szerelés 6.1 A MOVI-SWITCH -1E telepítése Szerelési előírások Csatlakoztatáskor az általánosan érvényes szerelési előírásokon túl figyelembe kell venni a német üzembiztonsági rendeletet (Betriebssicherheitsverordnung, BetrSichV) vagy más, nemzeti hatályú előírásokat is: EN ("Gyúlékony por jelenlétében alkalmazható villamos gyártmányok rész: Tokozással védett villamos gyártmányok. Kiválasztás, felszerelés és karbantartás") DIN VDE ("Villamos berendezések üzemeltetése") 1) DIN VDE 0100 ("Erősáramú berendezések létesítése 1000 V-ig") 1) valamint a berendezés-specifikus rendelkezések A robbanásvédelem nagymértékben függ az IP védettségi fokozat betartásától. Ezért kérjük, minden munka során ügyeljen az összes tömítés kifogástalan állapotára és helyes illeszkedésére. 1) vagy más nemzeti eloírások A MOVI-SWITCH méretezési feszültségének és frekvenciájának meg kell egyeznie a betápláló hálózat adataival. Vezeték-keresztmetszet: a méretezési teljesítmény esetén fellépő I hál bemeneti áramnak megfelelően (lásd Műszaki adatok). A MOVI-SWITCH kapcsok megengedett vezeték-keresztmetszete ill. a csatlakozócsapok átmérője: Kapocslemez MOVI-SWITCH modul BGW fékvezérlő (csak fékes motoroknál) Csatlakozócsap Vezérlőkapcsok Erősáramú kapcsok Vezérlőkapcsok M4 0,25 mm 2 1,0 mm 2 1,0 mm 2 4,0 mm 2 (2 4,0 mm 2 ) AWG 22 AWG 17 AWG 17 AWG 10 (2 AWG 10) 0,25 mm 2 1,0 mm 2 (2 0,75 mm 2 ) AWG 22 AWG 17 (2 AWG 18) Szigetelőgallér nélküli érvéghüvelyeket használjon (DIN 46228, 1. rész, anyag: E-CU). A vezeték biztosítóját a hálózati tápvezeték elején, a gyűjtősín leágazása után szerelje fel. Használjon biztosítót vagy vezetékvédő kapcsolót. A biztosító méretezése a vezeték keresztmetszetének megfelelően történjen. MOVI-SWITCH táplálása külső 24 V DC feszültséggel. Csatlakoztassa a szükséges vezérlővezetékeket (pl. RUN/Stop). A vezérlővezetékeket a hálózati tápvezetékektől elkülönítve fektesse. Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 19

20 6 Elektromos szerelés A MOVI-SWITCH -1E telepítése Kábelbevezetések A kiszállítási állapotban minden vezeték-bevezetés zárócsavarral van ellátva. A készülék csatlakoztatásához amennyiben szükséges cserélje le ezeket ATEX tanúsítvánnyal és húzással szembeni tehermentesítéssel rendelkező kábelbevezetésekre. A kábelbevezetéseknek eleget kell tenniük az EN , 2. kiadás szerinti követelményeknek. A típustábla szerinti védettségi fokozatnak (legalább IP54) biztosítottnak kell lennie. A kábelbevezetést az alkalmazott vezeték keresztmetszetének megfelelően kell megválasztani. Kérjük, az ide vonatkozó adatokat keresse ki a kábelbevezetés gyártójának dokumentációjából. Termikus motorvédelem Minden MOVI-SWITCH motor termisztoros hőmérséklet-érzékelővel (TF) van felszerelve. A TF belül van a MOVI-SWITCH modulra kötve. A kiértékelésnek az "OK kimenet" ("OK" kapocs) külső vezérlés általi lekérdezésével kell történnie. A TF megszólalásakor az OK kimenet jele "low" ("0") szintre áll be. A hajtást ezt követően haladéktalanul le kell választani a hálózatról. Az újbóli bekapcsolás csak a hiba okának megszüntetése (ellenőrzése) után történhet meg. A telepített védőberendezések hatásosságát az üzembe helyezés előtt igazolni kell. Tudnivalók a PE csatlakozásról A PE csatlakozásnál vegye figyelembe az alábbi tudnivalókat. A feltüntetett ábrák a megengedett elvi szerelési sorrendet mutatják be: Nem megengedett szerelés Javaslat: szerelés villás kábelsaruval Az összes keresztmetszethez megengedett Szerelés masszív csatlakozóhuzallal Megengedett keresztmetszet: max. 2,5 mm 2 M5 M5 [1] 2.5 mm² 57461AXX 57463AXX 57464AXX [1] M5-ös PE csavarokhoz való villás kábelsaru 20 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

21 Elektromos szerelés A MOVI-SWITCH -1E telepítése 6 Kapcsok meghúzási nyomatékai A telepítési munkáknál vegye figyelembe a kapcsok alábbi meghúzási nyomatékait: [4] [5] [6] [1] [2] [3] 57216AXX [1] 1,6 2,0 Nm [2] 0,3 0,5 Nm [3] 2,0 2,4 Nm [4] 0,5 0,7 Nm [5] 1,2 1,6 Nm [6] 0,5 0,7 Nm Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 21

22 TF 6 Elektromos szerelés A MOVI-SWITCH -1E telepítése A MOVI-SWITCH csatlakoztatása MSW 24V RUN OK TF TF W2 U2 V2 U1 V1 W1 külső vezérlés független kiértékelő egység újraindítás-gátlóval K11 F11/F12/F13 = gyári huzalozás L1 L2 L2 L1 L3 L3 PE PE [1] [2] 56626AHU [1] = jobbra forgás [2] = balra forgás A vezérlőjelek ismertetése Kapocs 24V RUN Ø OK Funkció 24 V DC tápfeszültség 24 V DC vezérlőjel, high = start, low = stop 0V24 referenciapotenciál üzemkész állapot visszajelzése, 24 V DC, high = üzemkész, low = túlmelegedés 22 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

23 Elektromos szerelés A MOVI-SWITCH -1E telepítése MOVI-SWITCH BGW fékvezérlővel belső fékhuzalozás 1RUN 2 ws rt bl BGW MSW 24V RUN OK TF TF TF W2 U2 V2 U1 V1 W1 külső vezérlés független kiértékelő egység újraindítás-gátlóval K11 F11/F12/F13 = gyári huzalozás L1 L2 L2 L1 L3 L3 PE PE [1] [2] 57144AHU [1] = jobbra forgás [2] = balra forgás A vezérlőjelek ismertetése Kapocs 24V RUN Ø OK Funkció 24 V DC tápfeszültség 24 V DC vezérlőjel, high = start, low = stop 0V24 referenciapotenciál üzemkész állapot, (csatlakoztatás a RUN2 kapcson át) 24 V DC, high = üzemkész, low = túlmelegedés Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 23

24 6 Elektromos szerelés Szerelés terepibusz-interfésszel együtt 6.2 Szerelés terepibusz-interfésszel együtt A szerelés megtervezése az elektromágneses összeférhetőség szempontjai szerint Tudnivalók a komponensek elrendezéséről és fektetéséről A vezetékek helyes megválasztása, a megfelelő földelés és a működő potenciálkiegyenlítés döntő a decentralizált hajtások sikeres telepítése szempontjából. Mindig alkalmazni kell a vonatkozó szabványokat. Emellett különösen be kell tartani az alábbi pontokat: Potenciálkiegyenlítés Az üzemi földeléstől (védővezeték-csatlakozótól) függetlenül gondoskodni kell kisohmos, nagyfrekvenciára alkalmas potenciálkiegyenlítésről (lásd még VDE 0113 vagy VDE 0100, 540. rész), pl. az alábbiakkal: a fémes részek nagy felületen történő összekapcsolása földelõszalagok (nagyfrekvenciás litze) használata Az adatvezetékek árnyékolását tilos potenciálkiegyenlítésre használni. Adatvezetékek és 24 V-os feszültségellátás Fektetésük a zavart hordozó vezetékektől (pl. mágnesszelepek vezérlővezetékei, motorvezetékek) leválasztva történjen. Kábeltömszelencék Nagy felületű árnyékoló érintkezővel rendelkező tömszelencéket kell választani. Vezetékárnyékolás Az elektromágneses összeférhetőség tekintetében kedvező tulajdonságokkal rendelkezzen (nagy árnyékolási csillapítással). Ne csak a kábel mechanikai védelmére szolgáljon. A vezeték végein nagy felületen csatlakozzon a készülék fémházához az elektromágneses összeférhetőség követelményeinek megfelelő tömszelencén át. További információ a "Praxis der Antriebstechnik EMV in der Antriebstechnik" (A hajtástechnika gyakorlata Elektromágneses összeférhetőség a hajtástechnikában) c. SEW-kiadványban található. 24 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

25 Elektromos szerelés Szerelés terepibusz-interfésszel együtt Terepibusz-interfészek szerelési előírásai Csatlakoztatáskor az általánosan érvényes szerelési előírásokon túl figyelembe kell venni a német üzembiztonsági rendeletet (Betriebssicherheitsverordnung, BetrSichV) vagy más, nemzeti hatályú előírásokat is: EN ("Gyúlékony por jelenlétében alkalmazható villamos gyártmányok rész: Tokozással védett villamos gyártmányok. Kiválasztás, felszerelés és karbantartás") Németországban: DIN VDE 0100 ("Erősáramú berendezések létesítése 1000 V-ig") valamint a berendezés-specifikus rendelkezések Kábeltömszelencék A kiszállítási állapotban minden kábelbevezetés Ex területre engedélyezett zárócsavarral van ellátva. A készülék csatlakoztatásához amennyiben szükséges cserélje le ezeket EN szerinti, az elektromágneses összeférhetőség követelményeinek megfelelő, Ex területre engedélyezett és húzással szembeni tehermentesítéssel rendelkező fém kábeltömszelencékre. Gyártó cég például a Hummel, Waldkirch ( Annak érdekében, hogy a kábeltömszelencék szerelésekor ne okozzunk kárt a ház tömítésében, az alábbi kulcsméretű tömszelencéket kell használni. M12 1,5 kulcsméret maximum 15 mm M20 1,5 kulcsméret maximum 24 mm A kábeltömszelencéket az alkalmazott vezeték keresztmetszetének megfelelően kell megválasztani. Kérjük, az ide vonatkozó adatokat keresse ki a kábelbevezetés gyártójának dokumentációjából. Feltétlenül vegye figyelembe a gyártónak az Ex területek kábeltömszelencéinek szerelésére vonatkozó utasításait. Minden munkát a legnagyobb gondossággal kell végezni. Oldalsó kábelbevezetés esetén a kábelt vízlevezető hurokkal fektesse. A terepibusz-interfész ismételt felszerelése előtt ellenőrizze és adott esetben tisztítsa meg a tömítőfelületeket. Győződjön meg arról, hogy a használaton kívüli kábelbevezetéseket az EN szabvány szerinti, Ex területre való zárócsavarokkal letömítették. A típustábla szerinti védettségi fokozatnak (legalább IP54) biztosítottnak kell maradnia. Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 25

26 6 Elektromos szerelés Szerelés terepibusz-interfésszel együtt A kapcsok megengedett csatlakoztatási keresztmetszete és árammal szembeni teherbírása X20 vezérlőkapcsok (rugószorítású kapcsok) Csatlakoztatási keresztmetszet (mm 2 ) 0,08 mm 2 2,5 mm 2 Csatlakoztatási keresztmetszet (AWG) AWG 28 AWG 12 Árammal szembeni teherbírás maximum 12 A folyamatos áram Az erősáramú kapcsok megengedett meghúzási nyomatéka 0,6 Nm. Független kiértékelő egység és a 24 V-os tápfeszültség továbbvezetése Az MFZ.1 csatlakozómodulban két potenciálmentes kapocstömb található, egyenként 2 darab M4 12 méretű tőcsavarral. Egy kapocstömböt a független kiértékelő egység bekötésére kell felhasználni (lásd a kapcsolási rajzokat). A másik kapocstömb használható a 24 V DC tápfeszültség továbbvezetésére AXX A csatlakozócsapok árammal szembeni teherbírása 16 A. A csatlakozócsapok hatlapú anyáinak megengedett meghúzási nyomatéka 1,2 Nm ± 20%. Átviteli sebesség > 1,5 MBaud (MFP..D készülékkel együtt) Az 1,5 Mbaud feletti átviteli sebességeknél ügyelni kell arra, hogy a PROFIBUS csatlakozóvezetékeinek a csatlakozómodul belsejében a lehető legrövidebbeknek kell lenniük, és a bejövő és a kimenő busz erei azonos hosszúságúak legyenek. 26 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

27 Elektromos szerelés Szerelés terepibusz-interfésszel együtt 6 Tudnivalók a PE csatlakozásról A PE csatlakozásnál vegye figyelembe az alábbi tudnivalókat. A feltüntetett ábrák a megengedett elvi szerelési sorrendet mutatják be: Nem megengedett szerelés Javaslat: szerelés villás kábelsaruval Az összes keresztmetszethez megengedett M5 Szerelés masszív csatlakozóhuzallal Megengedett keresztmetszet: max. 2,5 mm 2 M5 [1] 2.5 mm² [1] M5-ös PE csavarokhoz való villás kábelsaru 57461AXX 57463AXX 57464AXX A huzalozás ellenőrzése A feszültség első bekapcsolása előtt a huzalozási hibákból eredő személyi sérülések és anyagi károk elkerülése érdekében ellenőrizni kell a huzalozást. Minden terepibusz-interfészt húzzon ki a csatlakozómodulból A hatályos nemzeti szabványoknak megfelelően végezze el a huzalozás szigetelésének ellenőrzését A földelés ellenőrzése A hálózati vezeték és a 24 V DC feszültségű vezeték közötti szigetelés ellenőrzése A hálózati vezeték és a kommunikációs vezeték közötti szigetelés ellenőrzése A 24 V DC feszültségű vezeték polaritásának ellenőrzése A kommunikációs vezeték polaritásának ellenőrzése A terepibusz-interfészek közötti potenciálkiegyenlítés biztosítása A huzalozás ellenőrzése után Az összes terepibusz-interfész bedugása és becsavarozása Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 27

28 6 Elektromos szerelés Szerelés terepibusz-interfésszel együtt PROFIBUS kábel csatlakoztatása MFZ21 (PROFIBUS) X20 [1] [2] 1 2 A B 3 4 DGND A B DGND res. VP DGND res. 24 V 24 V GND GND 24 V RS+ RS- GND A B PROFIBUS DP A B 56952AXX 0 = 0. potenciálszint 1 = 1. potenciálszint [1] A kapcsok kiosztásának leírása: 34. oldaltól [2] Az összes buszrésztvevő között biztosítsa a potenciálkiegyenlítést. Kapocskiosztás Sz. Megnevezés Irány Funkció X20 1 A bemenet PROFIBUS-DP "A" adatvezeték (bejövő) 2 B bemenet PROFIBUS-DP "B" adatvezeték (bejövő) 3 DGND adat-referenciapotenciál a PROFIBUS-DP számára (csak ellenőrzési célokra) 4 A kimenet PROFIBUS-DP "A" adatvezeték (kimenő) 5 B kimenet PROFIBUS-DP "B" adatvezeték (kimenő) 6 DGND adat-referenciapotenciál a PROFIBUS-DP számára (csak ellenőrzési célokra) 7 fenntartva 8 VP kimenet +5 V-os kimenet (max. 10 ma) (csak ellenőrzési célokra) 9 DGND referenciapotenciál a VP számára (8. kapocs) (csak ellenőrzési célokra) 10 fenntartva V bemenet 24 V-os feszültségellátás a modulelektronika és az érzékelők számára V kimenet 24 V-os feszültségellátás (átkötve az X20/11 kapocsra) 13 GND 0V24 referenciapotenciál a modulelektronika és az érzékelők számára 14 GND 0V24 referenciapotenciál a modulelektronika és az érzékelők számára V kimenet 24 V-os feszültségellátás (átkötve az X20/11 kapocsra) 16 RS+ kimenet kommunikációs kapcsolat 17 RS- kimenet kommunikációs kapcsolat 18 GND 0V24 referenciapotenciál 28 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

29 Elektromos szerelés Szerelés terepibusz-interfésszel együtt InterBus kábel csatlakoztatása MFZ11 (INTERBUS) X20 [1] /DO DO /DI DI COM /DO DO /DI DI COM 24 V 24 V GND GND 24 V RS+ RS- GND [2] 06795AXX 0 = 0. potenciálszint 1 = 1. potenciálszint [1] A kapcsok kiosztásának leírása: 34. oldaltól [2] Az összes buszrésztvevő között biztosítsa a potenciálkiegyenlítést. Kapocskiosztás Sz. Megnevezés Irány Funkció X20 1 /DO bemenet bejövő távoli busz, küldési irány negált adatai (zöld) 2 DO bemenet bejövő távoli busz, küldési irány adatai (sárga) 3 /DI bemenet bejövő távoli busz, fogadási irány negált adatai (rózsaszín) 4 DI bemenet bejövő távoli busz, fogadási irány adatai (szürke) 5 COM referenciapotenciál (barna) 6 /DO kimenet kimenő távoli busz, küldési irány negált adatai (zöld) 7 DO kimenet kimenő távoli busz, küldési irány adatai (sárga) 8 /DI kimenet kimenő távoli busz, fogadási irány negált adatai (rózsaszín) 9 DI kimenet kimenő távoli busz, fogadási irány adatai (szürke) 10 COM referenciapotenciál (barna) V bemenet 24 V-os feszültségellátás a modulelektronika és az érzékelők számára V kimenet 24 V-os feszültségellátás (átkötve az X20/11 kapocsra) 13 GND 0V24 referenciapotenciál a modulelektronika és az érzékelők számára 14 GND 0V24 referenciapotenciál a modulelektronika és az érzékelők számára V kimenet 24 V-os feszültségellátás (átkötve az X20/11 kapocsra) 16 RS+ kimenet kommunikációs kapcsolat 17 RS- kimenet kommunikációs kapcsolat 18 GND 0V24 referenciapotenciál (átkötve az X20/13 kapocsra) Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 29

30 6 Elektromos szerelés Szerelés terepibusz-interfésszel együtt MOVI-SWITCH fék nélkül, a terepibusz-interfész motorhoz közeli szerelésével jobbra forgás L1 L2 L3 PE L2 L1 L3 PE balra forgás K11 U1 V1 W1 ϑ M 3 ~ elektronika tápfeszültségének betáplálása MFZ../II3D független kiértékelő egység újraindításgátlóval TF TF 24V 24V RUN RUN OK GND GND X20/19 X20/20 X20/21 X20/31 X45/1 X45/2 W2 U2 V2 24VDC vezérlőjel üzemkész állapot visszajelzése 0V24 referenciapotenciál - = + elektronika tápfeszültségének betáplálása X20/11 X20/13 0V24 referenciapotenciál 24V DC fém kábeltömszelencék 57145AHU 30 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

31 Elektromos szerelés Szerelés terepibusz-interfésszel együtt MOVI-SWITCH fék nélkül, a terepibusz-interfész a hajtásra szerelve Megjegyzés: A MOVI-SWITCH és a terepibusz-interfész közötti kapcsolat gyárilag ki van alakítva, itt nem mutatjuk be. jobbra forgás L1 L2 L3 PE L2 L1 L3 PE balra forgás K11 U1 V1 W1 M 3 ~ MFZ../II3D független kiértékelő egység újraindításgátlóval TF TF 24V 24V RUN RUN OK GND GND X20/19 X20/20 X20/21 X20/31 X45/1 X45/2 W2 U2 V2 ϑ elektronika tápfeszültségének betáplálása 24VDC vezérlőjel üzemkész állapot visszajelzése 0V24 referenciapotenciál - = + elektronika tápfeszültségének betáplálása X20/11 X20/13 0V24 referenciapotenciál 24V DC 57146AHU Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 31

32 6 Elektromos szerelés Szerelés terepibusz-interfésszel együtt MOVI-SWITCH fékkel, a terepibusz-interfész motorhoz közeli szerelésével jobbra forgás L1 L2 L3 PE L2 L1 L3 PE balra forgás K11 M 3 ~ BMG fék RD WH BU TF TF 24V 24V RUN RUN OK GND GND U1 V1 W1 ϑ MFZ../II3D X20/19 X20/20 X20/21 X20/31 X45/1 X45/2 W2 U2 V2 elektronika tápfeszültségének betáplálása 24VDC vezérlőjel üzemkész állapot visszajelzése 0V24 referenciapotenciál - = + elektronika tápfeszültségének betáplálása RUN 1 RUN 1 RUN 2 RUN 2 GND GND X20/11 X20/13 0V24 referenciapotenciál 24V DC független kiértékelő egység újraindításgátlóval fém kábeltömszelencék 57152AHU 32 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

33 Elektromos szerelés Szerelés terepibusz-interfésszel együtt MOVI-SWITCH fékkel, a terepibusz-interfész a hajtásra szerelve Megjegyzés: A MOVI-SWITCH és a terepibusz-interfész közötti kapcsolat gyárilag ki van alakítva, itt nem mutatjuk be. jobbra forgás L1 L2 L3 PE L2 L1 L3 PE balra forgás K11 M 3 ~ BMG fék RD WH BU TF TF 24V 24V RUN RUN OK GND GND U1 V1 W1 ϑ elektronika tápfeszültségének betáplálása MFZ../II3D X20/19 X20/20 X20/21 X20/31 X45/1 X45/2 24VDC vezérlőjel üzemkész állapot visszajelzése 0V24 referenciapotenciál W2 U2 V2 - = + elektronika tápfeszültségének betáplálása X20/11 X20/13 RUN 1 RUN 1 RUN 2 RUN 2 GND GND GND referenciapotenciál 24V DC független kiértékelő egység újraindításgátlóval 57148AHU Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 33

34 6 Elektromos szerelés Szerelés terepibusz-interfésszel együtt A terepibusz-interfészek be-/kimeneteinek (I/O) csatlakoztatása X20 DI 0 GND VO24 DI 1 GND VO24 DI 2 GND VO24 DI 3 GND VO24 DO 0 GND2 DO1 GND2 V2I24 GND AXX 1 = 1. potenciálszint 2 = 2. potenciálszint Sz. Megnevezés Irány Funkció X20 19 DI0 bemenet kapcsolójel a MOVI-SWITCH készülékről 20 GND 0V24 referenciapotenciál a MOVI-SWITCH számára 21 V024 kimenet 24 V-os feszültségellátás a MOVI-SWITCH számára 22 DI1 bemenet kapcsolójel a 2. érzékelőről 23 GND 0V24 referenciapotenciál a 2. érzékelő számára 24 V024 kimenet 24 V-os feszültségellátás a 2. érzékelő számára 25 DI2 bemenet kapcsolójel a 3. érzékelőről 26 GND 0V24 referenciapotenciál a 3. érzékelő számára 27 V024 kimenet 24 V-os feszültségellátás a 3. érzékelő számára 28 DI3 bemenet kapcsolójel a 4. érzékelőről 29 GND 0V24 referenciapotenciál a 4. érzékelő számára 30 V024 kimenet 24 V-os feszültségellátás a 4. érzékelő számára 31 DO0 kimenet kapcsolójel a MOVI-SWITCH készülékről 32 GND2 0V24 referenciapotenciál a MOVI-SWITCH számára 33 DO1 kimenet kapcsolójel a 2. beavatkozószervről 34 GND2 0V24 referenciapotenciál a 2. beavatkozószerv számára 35 V2I24 bemenet 24 V-os feszültségellátás a beavatkozószervek számára 36 GND2 0V24 referenciapotenciál a beavatkozószervek számára 34 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

35 Üzembe helyezés Üzembe helyezési tudnivalók I Üzembe helyezés 7.1 Üzembe helyezési tudnivalók Üzembe helyezés előtt győződjön meg arról, hogy a hajtás sértetlen és nincs megakasztva az összes csatlakoztatás szabályszerűen készült a motor / hajtóműves motor forgásiránya megfelelő az összes védőburkolat szabályszerűen fel van szerelve Üzembe helyezés során győződjön meg arról, hogy a motor kifogástalanul fut (nincs fordulatszám-ingadozás, erős zajkibocsátás stb.) Figyelem! Visszaugró kézi fékkioldású fékes motoroknál üzembe helyezés után a kézikart le kell venni! Tárolására a motor külső részén található tartó szolgál. 7.2 A MOVI-SWITCH -1E üzembe helyezése A motor indítása Kapcsolja rá a hálózati feszültséget. Figyelem! A hálózati potenciál a csatlakozódobozban állandóan jelen van (álló motornál is). Állandó hálózati feszültség esetén (U1, V1, W1 kapocs) a hajtás be-/ kikapcsolása vezérlőjellel történik (RUN jel). Felügyelet A motorkapcsoló teljesítmény-félvezetője és a motortekercs termikus felügyelet alatt áll. Túlterhelés esetén a MOVI-SWITCH hajtás önállóan lekapcsol. A felügyelet állapotát egy 24 V-os kimenet jelzi (OK jel). Az OK kimenetet független vezérlőberendezésnek (pl. PLC) kell kiértékelnie. Mivel aktív bekapcsolási parancs esetén a motor lehűlés után önállóan újraindul, külső újraindítás-gátlóra van szükség. A MOVI-SWITCH modul védett a hálózati túlfeszültség ellen. A működés ellenőrzése Fékes motorok alkalmazása esetén ellenőrizni kell a fékek kifogástalan működését, hogy elkerüljük a fék súrlódását és az ehhez kötődő megengedhetetlen mértékű felmelegedést. Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 35

36 7 I 0 Üzembe helyezés Üzembe helyezés PROFIBUS esetén 7.3 Üzembe helyezés PROFIBUS esetén Az üzembe helyezés folyamata A terepibusz-interfész (MFP) levétele/felhelyezése előtt a 24 V DC tápfeszültséget le kell kapcsolni! 1. A MOVI-SWITCH és a PROFIBUS csatlakozómodul (MFZ21) helyes csatlakozásának ellenőrzése. 2. PROFIBUS-címek beállítása az MFP-n (gyári beállítás: 4. cím). A PROFIBUS-cím beállítása az 1 7. DIP kapcsolókkal történik. 8 [2] x 0 = x 0 = x 1 = 16 [1] Példa: 17. cím [2] 8. kapcsoló = fenntartva x 0 = x 0 = x 0 = 0 [1] cím: érvényes cím 126. cím : nem támogatott 127. cím : nem támogatott ON x 1 = AXX Az alábbi táblázat a 17. cím példáján mutatja be, hogy hogyan határozható meg egy tetszőleges buszcímhez tartozó DIP-kapcsolóállás. Számítás Maradék DIP kapcsoló állása Helyérték 17 / 2 = 8 1 DIP 1 = ON (be) 1 8 / 2 = 4 0 DIP 2 = OFF (ki) 2 4 / 2 = 2 0 DIP 3 = OFF (ki) 4 2 / 2 = 1 0 DIP 4 = OFF (ki) 8 1 / 2 = 0 1 DIP 5 = ON (be) 16 0 / 2 = 0 0 DIP 6 = OFF (ki) 32 0 / 2 = 0 0 DIP 7 = OFF (ki) Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

37 Üzembe helyezés Üzembe helyezés PROFIBUS esetén I A buszlezáró ellenállások hozzákapcsolása az MFP terepibusz-interfészhez az utolsó buszrésztvevőnél. Ha az MFP egy PROFIBUS szegmens végén található, akkor a PROFIBUS hálózatra való csatlakozás csak a bejövő PROFIBUS vezetékkel történik (1/2. kapocs). A buszrendszernek a reflexiókból stb. eredő zavarait elkerülendő minden PROFIBUS szegmenst a (fizikailag) első és utolsó állomáson buszlezáró ellenállással kell felszerelni. A buszlezáró ellenállások már rajta vannak az MFP-n, két DIP kapcsolóval aktiválhatók (lásd a következő ábrát). A buszlezárás az EN (2. kötet) szerinti A vezetéktípushoz való! buszlezárás ON = be buszlezárás OFF = ki Gyári beállítás ON 9 ON AXX 05073AXX 4. A MOVI-SWITCH csatlakozódoboz-fedelének és az MFP házfedélnek a felhelyezése és felcsavarozása. 5. Az MFP PROFIBUS interfész és a MOVI-SWITCH feszültségellátásának (24 V DC ) bekapcsolása; az MFP modulon ekkor világítania kell a zöld "RUN" LED-nek, és helyes konfiguráció esetén (0PD + DI/DO, lásd "A PROFIBUS master konfigurálása (tervezése)" c. fejezetet) a piros "SYS-F" LED-nek ki kell aludnia. 6. MFP PROFIBUS interfész tervezése a DP masterben. A PROFIBUS interfészek részletes leírása a "PROFIBUS-Schnittstellen, -Feldverteiler" (PROFIBUS interfészek, terepi elosztók) c. kézikönyvben található. A működés ellenőrzése Fékes motorok alkalmazása esetén ellenőrizni kell a fékek kifogástalan működését, hogy elkerüljük a fék súrlódását és az ehhez kötődő megengedhetetlen mértékű felmelegedést. Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 37

38 7 I 0 Üzembe helyezés Üzembe helyezés PROFIBUS esetén A PROFIBUS master konfigurálása (tervezése) A DP master tervezéséhez a mellékelt mágneslemezen rendelkezésre állnak GSD fájlok. Ezek a fájlok a tervezői szoftver különleges mappáiba másolódnak, és aktualizálódnak a tervezői szoftverben. A részletes eljárás a megfelelő tervezői szoftver kézikönyvében található meg. Ezeknek a GSD fájloknak az aktuális változata mindenkor megtalálható a következő Internet-címen: Az MFP PROFIBUS DP interfész tervezése: Tartsa be a GSD lemezén lévő README.TXT fájl utasításait. Telepítse a "SEW_6001.GSD" (1.5-ös vagy újabb verziójú) GSD fájlt a DP masterre vonatkozó tervezői szoftver előírásai szerint. Sikeres telepítés után a slave résztvevők között megjelenik az "MFP/MQP + MOVIMOT" készülék. A PROFIBUS struktúrába "MFP/MQP + MOVIMOT" néven illessze be a terepibuszcsatlakozómodult, és adja meg a PROFIBUS címét. A MOVI-SWITCH vezérléséhez válassza a "0PD+DI/DO" folyamatadatkonfigurációt (lásd a "PROFIBUS-Schnittstellen, -Feldverteiler" (PROFIBUS interfészek, terepi elosztók) c. kézikönyv "Funktion der PROFIBUS-Schnittstelle MFP" (Az MFP PROFIBUS interfész működése) c. fejezetét). Adja meg a be- és kimeneti, ill. a perifériacímeket a tervezett adathosszra. Mentse a konfigurációt. Bővítse felhasználói programját, hogy adatcserére legyen képes az MFP interfésszel. A folyamatadatok átvitele nem konzisztens. Az SFC14 és SFC15 nem használható folyamatadat-átvitelre, csak a paramétercsatornához szükségesek. A projekt mentése és a DP masterbe történő betöltése, majd a DP master elindítása után az MFP "Bus-F" LED-jének nem szabad világítania. Ellenkező esetben ellenőrizze a PROFIBUS huzalozását és lezáró ellenállásait, valamint a tervezést, de különösen a PROFIBUS-címet. 38 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

39 Üzembe helyezés Üzembe helyezés MFI.. InterBus interfésszel (rézvezeték) I Üzembe helyezés MFI.. InterBus interfésszel (rézvezeték) Az üzembe helyezés folyamata A terepibusz-interfész levétele/felhelyezése előtt a 24 V DC tápfeszültséget le kell kapcsolni! 1. A MOVI-SWITCH és az InterBus csatlakozómodul (MFZ11) helyes csatlakozásának ellenőrzése. 2. MFI DIP kapcsolók beállítása (lásd "DIP kapcsolók beállítása", 40. oldal). 3. A MOVI-SWITCH csatlakozódoboz-fedelének és az MFI házfedélnek a felhelyezése és felcsavarozása. 4. Az MFI InterBus interfész és a MOVI-SWITCH feszültségellátásának (24 V DC ) bekapcsolása; az MFI modulon ekkor világítania kell az "UL" és az "RD" LED-nek, és helyes konfiguráció esetén (0PD + DI/DO) a piros "SYS-FAULT" LED-nek ki kell aludnia. 5. Az MFI InterBus interfész tervezése az InterBus masterben (lásd "InterBus master konfigurálása (tervezése)", 41. oldal). Az InterBus interfészek részletes leírása az "InterBus-Schnittstellen, -Feldverteiler" (InterBus interfészek, terepi elosztók) c. kézikönyvben található. A működés ellenőrzése Fékes motorok alkalmazása esetén ellenőrizni kell a fékek kifogástalan működését, hogy elkerüljük a fék súrlódását és az ehhez kötődő megengedhetetlen mértékű felmelegedést. Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 39

40 7 I 0 Üzembe helyezés Üzembe helyezés MFI.. InterBus interfésszel (rézvezeték) DIP kapcsolók beállítása Az 1 6. MFI DIP kapcsolóval a folyamatadat-szélesség, az MFI üzemmód és a gyűrű fizikai továbbkapcsolása állítható be. Folyamatadatszélesség, üzemmód NEXT/END kapcsoló A folyamatadat-szélesség beállítása az 1. és a 2. DIP kapcsolóval történik. A MOVI- SWITCH vezérléséhez mindig a 0PD + DI/DO beállítást válassza. A NEXT/END kapcsoló jelzi az MFI-nek, hogy következik-e további InterBus modul. Következésképpen, ha a kapocsra továbbmenő távoli buszt csatlakoztatnak, akkor ezt a kapcsolót "NEXT" állásba kell kapcsolni. Ha az MFI az InterBus utolsó modulja, akkor ezt a kapcsolót "END" állásba kell kapcsolni. Minden fenntartott kapcsolónak OFF állásban kell állnia. Máskülönben nem történik meg az InterBus protokollchip inicializálása. Az MFI "MP_Not_Ready" (ID code 78 hex ) ID kóddal jelentkezik be. Az InterBus masterek ebben az esetben inicializálási hibát jeleznek. Az alábbi ábrán az SEW gyári beállítása látható: 3 PD + 1 szó digitális I/O = 64 bit adatszélesség az InterBuson további InterBus modul következik (NEXT) [1] [2] END 5 6 NEXT I/O [3] [4] 4 3 [5] ON [6] 06131AXX [1] az MFI az utolsó InterBus modul, nincs továbbmenő buszkábel csatlakoztatva [2] további InterBus modul következik, továbbmenő buszkábel van csatlakoztatva [3] InterBus-lezárás [4] ON = folyamatadat-szélesség + 1 a digitális I/O számára [5] fenntartva, állása OFF [6] folyamatadat-szélesség A MOVI-SWITCH vezérléséhez mindig a 0PD + DI/DO beállítást válassza. 40 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

41 Üzembe helyezés Üzembe helyezés MFI.. InterBus interfésszel (rézvezeték) I 0 7 Az InterBus adatszélességének beállítási változatai Az alábbi táblázat az InterBus adatszélességének az 1., 2. és 5. DIP kapcsolóval történő beállítási változatait mutatja be. A MOVI-SWITCH vezérléséhez mindig a 0PD + DI/DO beállítást válassza. DIP 1: DIP 2: DIP 5: I/O OFF (ki) OFF (ki) OFF (ki) fenntartva nincs 1) 1) a MOVI-SWITCH -hez nem megengedett ON (be) OFF (ki) OFF (ki) fenntartva MOVIMOT esetén nem lehetséges 1) OFF (ki) ON (be) OFF (ki) 2 PD 2 PD MOVIMOT -hoz 1) 32 bit ON (be) ON (be) OFF (ki) 3 PD 3 PD MOVIMOT -hoz 1) 48 bit OFF (ki) OFF (ki) ON (be) 0 PD + DI/DO csak I/O 16 bit ON (be) OFF (ki) ON (be) fenntartva MOVIMOT esetén nem lehetséges 1) OFF (ki) ON (be) ON (be) 2 PD + DI/DO 2 PD MOVIMOT -hoz + I/O 1) 48 bit ON (be) ON (be) ON (be) 3 PD + DI/DO 3 PD MOVIMOT -hoz + I/O 1) 64 bit IB inicializálási hiba IB inicializálási hiba IB inicializálási hiba InterBus master konfigurálása (tervezése) Az MFI modul konfigurációját a master modulban a CMD Tool (CMD = Configuration Monitoring Diagnosis) szoftverrel két lépésben lehet megtervezni. Első lépés a buszstruktúra létrehozása. Ezután az eszközök leírása és a folyamatadatok megcímzése következik. A buszfelépítés konfigurálása A busz felépítését az "IBS CMD" CMD Tool szoftverrel online vagy offline módon lehet megtervezni. Offline üzemmódban az MFI az "Insert with Ident Code" (beillesztés ID kóddal) művelettel konfigurálható. A következő információkat kell megadni: Offline konfigurálás: Insert with Ident Code (beillesztés ID kóddal) Megnevezés Funkció InterBus adatszélessége Programbeállítás: Funkció / jelentés Ident Code (ID kód): 3 decimális digitális modul be-/kimeneti adatokkal Folyamatadatcsatorna: Ez a beállítás az MFI 1., 2. és 5. DIP kapcsolójától függ 16 bit 0PD + I/O 32 bit 2 PD 1) Type of station (résztvevő fajtája): 1) a MOVI-SWITCH -hez nem megengedett 48 bit 3 PD vagy 2 PD + I/O 1) 64 bit (gyári beállítás) 3 PD + I/O Remote bus station (távolibuszrésztvevő) Online konfigurálás: Reading in configuration frame (konfigurációs keret beolvasása) Lehetséges az is, hogy az InterBus rendszert előzőleg teljesen telepítik, minden MFI interfészt bekötnek és a DIP kapcsolókat beállítják. Ezután a CMD Tool szoftverrel be lehet olvasni a teljes buszfelépítést (konfigurációs keretet). A rendszer automatikusan felismeri az összes MFI-t, beállított adatszélességükkel együtt. Ha a folyamatadat-csatorna hossza 48 bit, ügyeljen az 1., 2. és 5. MFI DIP kapcsoló beállítására, mivel ez a folyamatadat-hossz lesz felhasználva a 3 PD és a 2 PD + DI/DO konfigurációnál is. A beolvasási folyamatot követően az MFI digitális I/O modulként jelenik meg (DIO típus). Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 41

42 7 I 0 Üzembe helyezés A MOVI-SWITCH vezérlése terepi buszról 7.5 A MOVI-SWITCH vezérlése terepi buszról Működési elv A MOVI-SWITCH vezérlése az MF terepibusz-interfész digitális be-/kimenetein át történik. Ehhez "0PD +I/O" folyamatadat-konfiguráció beállítást kell választani (további információ a megfelelő terepibusz-interfész dokumentációjának üzembe helyezési fejezetében található). Master PO DO MOVI-SWITCH + MF.. DI PI 57639AXX PO kimeneti folyamatadatok PI bemeneti folyamatadatok DO digitális kimenetek DI digitális bemenetek fenntartva, értéke 0 "DO1" kimenet "RUN" vezérlőjel MOVI-SWITCH (0) Vezérlés I/O bájt ill. I/O szó segítségével (MFP és MFI esetén) A következő fejezet az I/O bájt ill. I/O szó kiosztását írja le a MOVI-SWITCH vezérléséhez, az "Elektromos szerelés" c. fejezet csatlakoztatási ábráinak figyelembevételével. terepibuszmaster bájt: digitális kimenetek bájt: digitális bemenetek MF. 21 "OK" visszajelzés MOVI-SWITCH (0) "DI1" bemenet "DI2" bemenet "DI3" bemenet fenntartva, értéke 0 42 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

43 Diagnosztika MOVI-SWITCH -1E 8 8 Diagnosztika 8.1 MOVI-SWITCH -1E Hiba Lehetséges ok Megoldás A hajtás forgásiránya nem megfelelő A motor nem forog, nincs áramfelvétele A motor búg, és nagy az áramfelvétele Helytelen fázissorrend Nincs hálózati feszültség Nincs vezérlőfeszültség Cseréljen fel két fázist a kapocslécen Ellenőrizze és korrigálja a tápvezetéket Ellenőrizze ill. cserélje ki a vezetékvédő biztosítékot Ellenőrizze, korrigálja a 24 V DC jelet (24 V kapocs) Nincs engedélyezőjel Ellenőrizze a RUN jelet (RUN kapocs), szüntesse meg a vezérlési hibát Nem üzemkész, OK jel LOW A mechanika megakadt A fék nem old ki Hibás a tekercs Nincs vezérlőfeszültség (24 V kapocs), korrigálja Az OK kimenet testpotenciálon, korrigálja Túl forró a motor, hagyja lehűlni, csökkentse a terhelést TF nincs csatlakoztatva, ellenőrizze ill. korrigálja a csatlakoztatást Szüntesse meg a mechanikai hibát Fékkarbantartás "A MOVI-SWITCH ellenőrzése és karbantartása" c. fejezetnek megfelelően Cserélje ki a hajtást 8.2 Terepibusz-interfész Vegye figyelembe az alábbi kézikönyvekben található tudnivalókat: "PROFIBUS interfészek, terepi elosztók" "InterBus interfészek, terepi elosztók" Megjegyzés: Ha vevőszolgálatunk segítségére van szüksége, adja meg a típustábla adatait adja meg az üzemzavar jellegét és mértékét adja meg, mikor és milyen kísérő körülmények között lépett fel a zavar nevezze meg a hiba feltételezett okát Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 43

44 9 Ellenőrzés és karbantartás Fontos tudnivalók 9 Ellenőrzés és karbantartás 9.1 Fontos tudnivalók Csak eredeti pótalkatrészt használjon az érvényes tartalékalkatrész-jegyzéknek megfelelően, máskülönben érvénytelenné válik a motor Ex engedélye. Robbanásvédelmet érintő motoralkatrész cseréjekor ismét el kell végezni a darab vizsgálatát. A motorok üzem közben igen magas hőmérsékletet érhetnek el égési sérülés veszélye! Biztosítsa vagy süllyessze le az emelőmű hajtását (zuhanásveszély)! A munka megkezdése előtt feszültségmentesítse a motort és a féket, és biztosítsa véletlen visszakapcsolás ellen! Ügyeljen a motor helyes összeszerelésére és az összes nyílás gondos lezárására a karbantartási és javítási munkákat követően. A robbanásvédelem rendkívüli mértékben függ az IP védettségi fokozattól. A robbanékony por/levegő keverékek területén használt motorokat rendszeresen tisztítani kell. Az 5 mm-t meghaladó porlerakódást mindenképpen el kell kerülni. A robbanásvédelem nagymértékben függ az IP védettségi fokozat betartásától. Ezért minden munka során ügyeljen az összes tömítés kifogástalan állapotára és helyes illeszkedésére. A tengelytömítő gyűrűket beszerelés előtt a tömítőajkak területén zsírtartalékkal (Klüber Petamo GHY133N) kell ellátni. Minden karbantartási és javítási munka után el kell végezni a biztonsági ellenőrzést és a működés ellenőrzését (termikus védelem, fék). A robbanásvédettség csak helyesen karbantartott motorok és fékek esetében tartható fenn. 44 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

45 Ellenőrzés és karbantartás Ellenőrzési és karbantartási időközök Ellenőrzési és karbantartási időközök Készülék / készülékrész Fék, BMG05-4 Időköz Üzemi fékként történő használat esetén: legalább 3000 üzemóránként 1) Tennivaló Fékek ellenőrzése féktárcsák vastagságának mérése féktárcsa, fékbetét üzemi légrés mérése és beállítása kinyomótárcsa menesztő / fogazás nyomógyűrűk Motor Rögzítőfékként történő használat esetén: a terhelési viszonyoktól függően 2 4 évente 1) üzemóránként Visszafutásgátlós motor Hajtás különböző (a külső körülményektől függően) fékpor kiszívása kapcsolóérintkezők ellenőrzése, adott esetben cseréje (pl. beégés esetén) Motor ellenőrzése: golyóscsapágy ellenőrzése, adott esetben cseréje tengelytömítő gyűrű cseréje hűtőlevegő járatainak megtisztítása visszafutásgátló folyékony zsírjának cseréje A felületvédő ill. a korrózióvédő festés kijavítása, szükség esetén felújítása. 1) A kopási időket sok tényező befolyásolja, a kopási idő lehet rövid is. A szükséges ellenőrzési / karbantartási időközöket a berendezés gyártójának a tervdokumentáció (pl. "Hajtások tervezése") alapján egyedileg kell meghatároznia. A karbantartási munkák során tilos a terepibusz-interfészt feszültség alatt kihúzni. A feszültségmentes állapotot a karbantartás teljes időtartamán át fenn kell tartani. Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 45

46 9 Ellenőrzés és karbantartás A motorok ellenőrzési és karbantartási munkálatai 9.3 A motorok ellenőrzési és karbantartási munkálatai DFT MSW.. motor példája [12] [11] [9] [4] [5] [6] [7] [8] [15] [1] [2] [3] [16] [20] [19] [18] [14] [17] [13] 57220AXX [1] biztosítógyűrű [2] fröccsenés ellen védő gyűrű [3] tengelytömítő gyűrű [4] zárócsavar [5] A (peremes) csapágypajzs [6] biztosítógyűrű [7] golyóscsapágy [8] biztosítógyűrű [9] forgórész [11] golyóscsapágy [12] kiegyenlítő tárcsa [13] állórész [14] B csapágypajzs [15] hatlapfejű csavar [16] V-gyűrű [17] ventilátor [18] biztosítógyűrű [19] ventilátorfedél [20] házcsavar 46 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

47 Ellenőrzés és karbantartás A motorok ellenőrzési és karbantartási munkálatai 9 A motor ellenőrzése 1. Feszültségmentesítse a MOVI-SWITCH készüléket, és biztosítsa véletlen bekapcsolás ellen! 2. Szerelje le a ventilátorfedelet [19]. 3. Szerelje ki a hatlapfejű csavarokat [15] az A [5] és a B csapágypajzsból [14], vegye le az állórészt [13] az A csapágypajzsról. 4. BMG fékes motoroknál: Vegye le a csatlakozódoboz fedelét, vegye le a fékkábelt a kapcsokról. A B csapágypajzsot a fékkel húzza le az állórészről és óvatosan emelje le (a fékkábelt adott esetben behúzó huzallal vigye vele). Kb. 3 4 cm-nyit húzza le az állórészt. 5. Szemrevételezés: Van nedvesség vagy hajtóműolaj az állórész belsejében? ha nincs: folytassa a 9. lépéssel. ha van nedvesség: folytassa a 6. lépéssel. ha hajtóműolaj észlelhető: szakszervizben javítassa meg a motort. 6. Ha nedvesség észlelhető az állórész belsejében: Hajtóműves motoroknál: szerelje le a motort a hajtóműről. Hajtómű nélküli motoroknál: szerelje le az A peremet. Szerelje ki a forgórészt [9]. 7. Tisztítsa meg a tekercset, szárítsa meg, és ellenőrizze elektromosan. 8. Cseréljen golyóscsapágyat [7, 11] (csak engedélyezett golyóscsapágyra, lásd "Engedélyezett golyóscsapágy-típusok" c. fejezetben). 9. Cseréljen tengelytömítő gyűrűt [3] az A csapágypajzsban (a beszerelés előtt a tengelytömítő gyűrűket zsírtartalékkal (Klüber Petamo 133N) kell ellátni) 10.Újra tömítse le az állórész ülékét ("Hylomar L Spezial" felülettömítővel) és zsírozza be a V-gyűrűt. 11.Szerelje össze a motort, a féket és a kiegészítő felszereléseket. 12.Ezt követően ellenőrizze a hajtóművet (lásd a hajtómű üzemeltetési utasítását). A visszafutásgátló kenése A visszafutásgátló gyárilag Mobil LBZ korrózióvédő folyékony zsírral van kenve. Más kenőzsír akkor alkalmazható, ha az lítiumszappan és ásványolaj alapú, alapolajviszkozitása 40 C hőmérsékleten 42 mm 2 /s, és az NLGI 00/000 osztályba sorolható. Alkalmazási hőmérséklet-tartománya 50 C +90 C. A szükséges zsírmennyiséget az alábbi táblázat tartalmazza. Motortípus 71/80 90/100 Zsír [g] 9 15 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 47

48 9 Ellenőrzés és karbantartás A fékek ellenőrzési és karbantartási munkálatai 9.4 A fékek ellenőrzési és karbantartási munkálatai A fék alkatrészei üzemszerűen kopásnak vannak kitéve. Ezért a rendszeres ellenőrzés és karbantartás elengedhetetlen. A fék üzemi fékként történő használata Ha a féket üzemi fékként használják, akkor a betét kopása mértékadó a fék karbantartási időpontjának tekintetében. A maximális megengedett üzemi légrést (lásd a "Fék kapcsolási munkája az utánállításig, üzemi légrése, féknyomatéka" c. részt a 56. oldalon) túllépni tilos. Az ellenőrzési és karbantartási időközök a fék kapcsolásonként végzett kapcsolási munkájából és az utánállításig hátralévő összes kapcsolási munkából (lásd a "Fékek kapcsolási munkája az utánállításig, üzemi légrése, féknyomatéka" c. részt a 56. oldalon) számítható. Kérjük, ide vonatkozólag a tervezési dokumentáció alapján egyedileg számítsa ki a kapcsolásonként végzett kapcsolási munkát. A féket legkésőbb akkor kell ellenőrizni, amikor teljesítette az utánállításig megadott kapcsolási munkát. A fék következő részei (lásd az alábbi ábrát) kopásnak vannak kitéve, ezeket adott esetben cserélni kell: féktárcsák [7] gyűrűs rugó [6] kinyomótárcsa [8] nyomógyűrűk és ellenrugók [10 b, c] fékrugók [11] Ismételt szétszereléskor és összeszereléskor szintén ki kell cserélni az önbiztosító hatlapú anyákat [10e] és a tömítőszalagot [5]. A fék rögzítőfékként történő használata A rögzítőfékként használt, és ezért csekély betétkopásnak kitett fékeknél szintén ellenőrizni kell a mechanikai átviteli elemek kopását. 48 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

49 Ellenőrzés és karbantartás A fékek ellenőrzési és karbantartási munkálatai 9 BMG05 BMG4 típus A robbanásvédettség fenntartása csak helyesen karbantartott fékek esetén biztosítható. [5] [23] [6] [7] [8] [9] [2] [3] [4] [23] [1] [10] e [20] [21] [22] a b c [15] [14] [11] [12] [13] [17] [16] [18] [19] 57221AXX [1] motor fék-csapágypajzzsal [2] menesztő [3] biztosítógyűrű [4] rozsdamentes tárcsa [5] tömítőszalag [6] gyűrűs rugó [7] féktárcsa [8] kinyomótárcsa [9] csillapítótárcsa (csak BMG) [10a] ászokcsavar (3 ) [10b] ellenrugó [10c] nyomógyűrű [10e] hatlapú anya [11] fékrugó [12] tekercstest [13] tömítőgyűrű [14] spirálfeszítő csap [15] fékkioldó kézikarral [16] ászokcsavar (2 ) [17] kúpos tekercsrugó [18] állítóanya [19] ventilátor [20] biztosítógyűrű [21] ventilátorfedél [22] házcsavar [23] szalagbilincs Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 49

50 9 Ellenőrzés és karbantartás A fékek ellenőrzési és karbantartási munkálatai Fék ellenőrzése, üzemi légrés beállítása 1. Feszültségmentesítse a MOVI-SWITCH készüléket, és biztosítsa véletlen bekapcsolás ellen! 2. Szerelje le a ventilátorfedelet [21]. 3. Távolítsa el a szalagbilincseket [23] és tolja el a tömítőszalagot [5], a morzsalékot szívja el. 4. Ellenőrizze a féktárcsát [7]. A fékbetét kopásnak van kitéve. Vastagsága semmi esetre sem csökkenhet a megadott minimális érték alá. Az utolsó karbantartás óta fellépő kopás becslésére megadtuk a gyári új féktárcsa vastagságát. Motortípus Féktípus Minimális féktárcsa-vastagság Gyári új állapot [mm] [mm] DT71. DV100. BMG05 BMG4 9 12,3 Cserélje ki a féktárcsát, amikor az elérte a minimális vastagságot (lásd "Féktárcsa cseréje"). 5. Mérje meg az üzemi légrést (lásd a következő ábrát) hézagmérővel, három, 120 -kal elforgatott helyen a kinyomótárcsa és a csillapítótárcsa [9] között A 57303AXX 6. A hatlapú anyákat [10e] húzza meg, amíg az üzemi légrés beállítása helyes nem lesz (lásd a "Műszaki adatok" c. fejezetet). 7. Helyezze fel a tömítőszalagot és a szalagbilincset, a leszerelt részeket szerelje ismét fel. 50 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

51 Ellenőrzés és karbantartás A fékek ellenőrzési és karbantartási munkálatai 9 Féktárcsa cseréje A féktárcsa cseréjekor ellenőrizze a többi leszerelt alkatrészt is, és szükség esetén cserélje ki őket. 1. Feszültségmentesítse a MOVI-SWITCH készüléket, és biztosítsa véletlen bekapcsolás ellen! 2. Szerelje le: a ventilátorburkolatot [21], a biztosítótárcsát [20] és a ventilátort [19] 3. Távolítsa el a szalagbilincset [23] és a tömítőszalagot [5], a morzsalékot szívja el. Szerelje le a kézi fékkioldót: állítóanyák [18], kúpos tekercsrugók [17], ászokcsavarok [16], kioldókar [15], spirálfeszítő csap [14] 4. Lazítsa meg a hatlapú anyákat [10e], óvatosan húzza le a tekercstestet [12] (vigyázat, fékkábel!), vegye ki a fékrugókat [11]. 5. Szerelje le a csillapítótárcsát [9], a kinyomótárcsát [8] és a féktárcsát [7], tisztítsa meg a fék alkatrészeit. 6. Szereljen be új féktárcsát. 7. A fék alkatrészeit ismét szerelje össze (a tömítőszalag, a ventilátor és a ventilátorfedél kivételével), állítsa be az üzemi légrést (lásd "Fék ellenőrzése, üzemi légrés beállítása", 5 7. pont). 8. Kézi kioldás esetén: Az állítóanyákkal [18] állítsa be az "s" hosszirányú játékot az (összenyomott) kúpos tekercsrugók [17] és az állítóanyák között (lásd az alábbi ábrát). Fék Hosszirányú játék, s [mm] BMG ,5 BMG 2 BMG4 2 s 06495AXX Fontos: Az "s" hosszirányú játék ahhoz szükséges, hogy a fékbetét kopása esetén a kinyomótárcsa képes legyen utánállítódni. Máskülönben a fék működése nem biztonságos. 9. Helyezze fel a tömítőszalagot és a szalagbilincset, a leszerelt részeket szerelje ismét fel. Tudnivalók A rögzített kézi fékkioldó (HF típus) már működtetve van, ha a menetes csap működtetésekor ellenállás érezhető. A visszaugró kézi fékkioldó (HR típus) normál kézi erővel működtethető. Figyelem! Visszaugró kézi fékkioldású fékes motoroknál üzembe helyezés / karbantartás után a kézikart feltétlenül le kell venni! Tárolására a motor külső részén található tartó szolgál. Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 51

52 9 Ellenőrzés és karbantartás A fékek ellenőrzési és karbantartási munkálatai Féknyomaték módosítása A féknyomaték fokozatosan állítható (lásd a "Műszaki adatok" c. fejezetet) különböző fékrugók beépítésével a fékrugók számának megváltoztatásával 1. Feszültségmentesítse a MOVI-SWITCH készüléket, és biztosítsa véletlen bekapcsolás ellen! 2. Szerelje le: ha van, a ventilátorburkolatot [21], a biztosítótárcsát [20] és a ventilátort [19] 3. Távolítsa el a szalagbilincset [23] és a tömítőszalagot [5] Szerelje le a kézi fékkioldót: állítóanyák [18], kúpos tekercsrugók [17], ászokcsavarok [16], kioldókar [15], spirálfeszítő csap [14] 4. Lazítsa meg a hatlapú anyákat [10e], húzza le a tekercstestet [12] kb. 50 mm-nyit (vigyázat, fékkábel!) 5. Cserélje ki a fékrugókat [11] vagy szereljen be többet (a fékrugókat szimmetrikusan rendezze el) 6. A fék alkatrészeit a tömítőszalag, a ventilátor és a ventilátorfedél kivételével ismét szerelje össze, állítsa be az üzemi légrést (lásd "Fék ellenőrzése, üzemi légrés beállítása", 5 7. pont). 7. Kézi kioldás esetén: Az állítóanyákkal [18] állítsa be az "s" hosszirányú játékot az (összenyomott) kúpos tekercsrugók [17] és az állítóanyák között (lásd az alábbi ábrát). Fék Hosszirányú játék, s [mm] BMG ,5 BMG 2 BMG4 2 s 01111AXX Fontos: Az "s" hosszirányú játék ahhoz szükséges, hogy a fékbetét kopása esetén a kinyomótárcsa képes legyen utánállítódni. Máskülönben a fék működése nem biztonságos. 8. Helyezze fel a tömítőszalagot és a szalagbilincset, a leszerelt részeket szerelje ismét fel. Megjegyzés: Ismételt szétszereléskor az állítóanyákat [18] és a hatlapú anyákat [10e] cserélje ki! (Az anyák önzárásának csökkenése miatt!) 52 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

53 Műszaki adatok A MOVI-SWITCH hajtás műszaki adatai kva i P f n Hz Műszaki adatok 10.1 A MOVI-SWITCH hajtás műszaki adatai MOVI-SWITCH -1E Hálózati feszültség (motortól függően) U hál V AC / 400 V AC /415 V AC /460 V AC /480 V AC /500 V AC ± 5% (rendeléskor meg kell adni) Hálózati frekvencia (motortól függően) f hál 50 Hz vagy 60 Hz (rendeléskor meg kell adni) Méretezési üzemi áram (400 V esetén) (a motortól függően) I max I min 7,0 A AC 0,5 A AC Motorvédelem termisztor Modulvédelem lekapcsolási hőmérséklet 89 C 100 C hőmérsékleti hiszterézis jellemzően 5 K Maximális kapcsolási gyakoriság 1800 kapcsolás/óra Kapcsolási idők jellemzően 10 ms Zavartűrés teljesíti az EN előírásait Zavarkibocsátás teljesíti az EN előírásait, az EN és EN szerinti A határértékosztálynak megfelelő Környezeti hőmérséklet â körny 20 C 40 C, nem lecsapódó Tárolási hőmérséklet â L 25 C 85 C (EN , 3K3 osztály) Klímaosztály 3 K3 Védettségi fokozat (motortól függően) IP54, IP55, IP65 (választható, rendeléskor kell megadni) Üzemmód folyamatos üzem (EN és 1-3) Hűtés módja (DIN ) önhűtés Telepítési magasság h  1000 m Elektronika táplálása U = +24 V ± 25%, EN , maradék hullámosság max. 13% I E  50 ma (I OK nélkül) Bináris bemenetek optocsatolón át potenciálmentes, PLC-kompatibilis (EN ) R i À 3,0 kê, I E À 10 ma, letapogatási idő  5 ms Jelszint +13 V +30 V = "1" = érintkező zárva 3 V +5 V = "0" = érintkező nyitva Vezérlési funkciók Run/Stop OK kimenet megszólalási idő  10 ms üzemkész állapot jelzésének kimenete üzemkész állapot visszajelzése (high): U OK > U 24 V 3 V ha van feszültség (24 V + hálózat) ha nincs felismert hiba ha az öntesztelési szakasz lezárult (bekapcsolás után) I OK visszajelzés árama max. 0,65 A, rövidzárbiztos Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 53

54 10 kva i P f n Hz Műszaki adatok Az MFP21D/Z21D/II3D PROFIBUS interfész műszaki adatai 10.2 Az MFP21D/Z21D/II3D PROFIBUS interfész műszaki adatai Az MFP interfész elektromos specifikációja Az MFP elektronika feszültségellátása U = +24 V ± 25%, I E Â 150 ma Potenciálleválasztás PROFIBUS DP csatlakozó, potenciálmentes a logika és a 24 V-os tápfeszültség között a logika és a periféria/movi-switch között, optocsatolóval Buszcsatlakoztatás 2-2 rugós kapocs a bejövő és a továbbmenő buszkábelek számára Árnyékolás ATEX tanúsítvánnyal rendelkező, az elektromágneses összeférhetőség követelményeinek megfelelő fém kábeltömszelencékkel Bináris bemenetek (érzékelők) PLC-kompatibilis az EN szabvány szerint (1-es típusú digitális bemenetek), Ri À 3,0 kê, letapogatási idő kb. 5 ms Jelszint +15 V +30 V "1" = érintkező zárva / 3 V +5 V "0" = érintkező nyitva Érzékelők ellátása 24 V DC az EN szabvány szerint, idegen feszültséggel szemben védett és rövidzárbiztos Σ 500 ma max. 1 V Méretezési áram Belső feszültségesés Bináris kimenetek (beavatkozószervek) Jelszint Méretezési áram Szivárgási áram Belső feszültségesés Vezetékhossz PLC-kompatibilis az EN szabvány szerint, idegen feszültséggel szemben védett és rövidzárbiztos "0" = 0 V, "1" = 24 V 500 ma max. 0,2 ma max. 1 V 30 m az MFP és a MOVI-SWITCH között, elválasztott szerelés esetén Környezeti hőmérséklet â körny 20 C +40 C Tárolási hőmérséklet â L 25 C 85 C (EN , 3K3 osztály) Védettségi fokozat IP65 (MFZ.. csatlakozómodulra felszerelve) PROFIBUS specifikációk PROFIBUS protokollváltozat Támogatott adatátviteli sebességek Buszlezárás Megengedett vezetékhossz PROFIBUS esetében DP-azonosítószám DP-konfigurációk DI/DO-val Set-Prm alkalmazási adatok Diagnosztikai adatok hossza Címbeállítások GSD fájl neve Bittérképes fájl neve PROFIBUS DP 9,6 kbaud 1,5 MBaud / 3 12 MBaud (automatikus felismeréssel) integrált, DIP kapcsolóval kapcsolható az EN (V2) szabványnak megfelelően 9,6 kbaud: 1200 m 19,2 kbaud: 1200 m 93,75 kbaud: 1200 m 187,5 kbaud: 1000 m 500 kbaud: 400 m 1,5 MBaud: 200 m 12 MBaud: 100 m A hossz növeléséhez több szegmens jelismétlővel csatolható. A max. kiterjedést / kaszkádmélységet a DP master ill. a jelismétlő modulok kézikönyvei adják meg hex (24577 dec) 0 PD + DI/DO, konfiguráció: 0dec, 48dec max. 10 bájt, hex paraméterezés: 00,00,00,00,00,00,00,00,00,00 diagnosztikai riasztás aktív (alapértelmezés) 00,01,00,00,00,00,00,00,00,00 diagnosztikai riasztás inaktív max. 8 bájt, beleértve 2 bájt készülékre jellemző diagnosztikai adatot nem támogatott, DIP kapcsolóval állítható be SEW_6001.GSD SEW6001N.BMP SEW6001S.BMP 54 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

55 Műszaki adatok Az MFI21A/Z11A/II3D InterBus interfész műszaki adatai kva i P f n Hz Az MFI21A/Z11A/II3D InterBus interfész műszaki adatai Az MFI interfész elektromos specifikációja Az MFI elektronika feszültségellátása U = +24 V ± 25%, I E Â 150 ma Potenciálleválasztás InterBus csatlakozás, potenciálmentes a logika és a 24 V-os tápfeszültség között a logika és a periféria/movi-switch között, optocsatolóval Buszcsatlakoztatás 5-5 rugós kapocs a bejövő és a továbbmenő buszkábel számára Árnyékolás ATEX tanúsítvánnyal rendelkező, az elektromágneses összeférhetőség követelményeinek megfelelő fém kábeltömszelencékkel Bináris bemenetek (érzékelők) PLC-kompatibilis az EN szabvány szerint (1-es típusú digitális bemenetek), Ri À 3,0 kê, letapogatási idő kb. 5 ms Jelszint 15 V +30 V "1" = érintkező zárva / 3 V +5 V "0" = érintkező nyitva Érzékelők ellátása 24 V DC az EN szabvány szerint, idegen feszültséggel szemben védett és rövidzárbiztos Σ 500 ma max. 1 V Méretezési áram Belső feszültségesés Bináris kimenetek (beavatkozószervek) Jelszint Méretezési áram Szivárgási áram Belső feszültségesés Vezetékhossz PLC-kompatibilis az EN szabvány szerint, idegen feszültséggel szemben védett és rövidzárbiztos "0" = 0 V, "1" = 24 V 500 ma max. 0,2 ma max. 1 V 30 m az MFI és a MOVI-SWITCH között, elválasztott szerelés esetén Környezeti hőmérséklet â körny 20 C +40 C Tárolási hőmérséklet â L 25 C 85 C (EN , 3K3 osztály) Védettségi fokozat IP65 (MFZ.. csatlakozómodulra felszerelve) Programozási adatok InterBus interfész Protokoll-üzemmód ID kód Hosszkód Regiszterhossz a buszon Paramétercsatorna (PCP) távoli busz és telepítési távoli busz 2 eres aszinkron protokoll, 500 kbaud 03 hex (03 dec ) = digitális modul be- és kimeneti adatokkal 2 hex / 3 hex / 4 hex a DIP kapcsolók beállításától függően 2, 3 vagy 4 szó (a DIP kapcsolóktól függően) 0 szó A távolibusz-interfész adatai Két MFI közötti vezetékhossz a távoli buszon MFI-k max. száma a távoli buszon A telepítési távolibusz-interfész adatai Két MFI közötti vezetékhossz a telepítési távoli buszon MFI-k max. száma a telepítési távoli buszon InterBusra jellemző, max. 400 m az InterBus mastertől függ 64 (konfiguráció: 3 PD + DI/DO) 128 (konfiguráció: 2 PD) InterBusra jellemző, max. 50 m az első és az utolsó résztvevő között korlátozza a telepítési távoli busz leágazásán lévő MFI-k összes áramfelvétele (max. 4,5 A) és az utolsó MFI-csatlakozás feszültségesése Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 55

56 10 kva i P f n Hz Műszaki adatok Kapcsolási munka, üzemi légrés, BMG05-4 féknyomatékai 10.4 Kapcsolási munka, üzemi légrés, BMG05-4 féknyomatékai Féktípus Motorméret BMG ,25 0,6 BMG ,25 0,6 BMG ,25 0,6 BMG ,25 0,6 Kapcsolási Üzemi légrés munka a [mm] karbantartásig [10 6 J] min. 1) Féknyomaték Féknyomatékok beállításai Fékrugók fajtája és száma Fékrugók rendelési száma max. [Nm] normál piros normál piros 1) Az üzemi légrés ellenőrzésekor vegye figyelembe: A motor próbajáratása után a féktárcsák párhuzamossági tűréséből eredően ± 0,1 mm-es eltérés adódhat. 5,0 4,0 2,5 1,6 1,2 10 7,5 6, ,6 5, X X A fék megengedett kapcsolási munkája A jelleggörbéken ábrázolt fékezésenkénti max. fékmunkát túllépni semmilyen esetben, még vészfékezés esetén sem szabad. A maximális fékezési munka túllépése esetén a robbanásvédelem nem biztosítható. Ha fékes motort használ, ellenőriznie kell, hogy a fék számára engedélyezett-e a szükséges Z kapcsolási gyakoriság. A következő diagramokon különböző fékek méretezési fordulatszáma és W max kapcsolásonként megengedett kapcsolási munkája látható. Az értékek megadása a kapcsolás/óra (1/h) mértékegységű Z szükséges kapcsolási gyakoriság függvényében történik. Példa: A méretezési fordulatszám 1500 min -1, és BMG2 féket használnak. Óránként 200 kapcsolás esetén a kapcsolásonként megengedett kapcsolási munka 2000 J (lásd az alábbi ábrát). A fékezési munka meghatározásában segítséget nyújt "A hajtástechnika gyakorlata: Hajtások tervezése" (Praxis der Antriebstechnik: Antriebe projektieren) c. kiadvány. 56 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

57 Műszaki adatok A fék megengedett kapcsolási munkája kva i P f n Hz 10 A kapcsolásonként megengedett maximális kapcsolási munka 3000 és 1500 min -1 esetén W max 10 6 J /min BMG 2, BMG 4 BMG 05, BMG 1 W max 10 6 J /min BMG2, BMG4, BC2 BMG05, BMG1, BC c/h c/h 10 4 Z Z 56034AXX A kapcsolásonként megengedett maximális kapcsolási munka 1000 és 750 min -1 esetén W max 10 6 J /min W max 10 6 J /min BMG 2, BMG 4 BMG 05, BMG 1 BMG 2, BMG 4 BMG 05, BMG c/h c/h 10 4 Z Z 56035AXX Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 57

58 10 kva i P f n Hz Műszaki adatok Maximális megengedett keresztirányú erők 10.6 Maximális megengedett keresztirányú erők Az alábbi táblázat a robbanásbiztos háromfázisú váltakozó áramú motorok megengedett keresztirányú erőit (a felső érték) és axiális irányú erőit (az alsó érték) mutatja: Bépítési mód Talpas motor Peremes motor [1/min] Megengedett keresztirányú erő, F R [N] Megengedett axiális erő F A [N]; F A_húzó = F A_nyomó Kiviteli méret Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

59 Műszaki adatok Maximális megengedett keresztirányú erők kva i P f n Hz 10 Keresztirányú erő átszámítása excentrikusan ható erő esetén Ha az erő nem a tengelyvég közepén hat, akkor a megengedett keresztirányú erőket a következő képlettel kell számítani. Az F xl (csapágyélettartam szerinti) és az F xw (tengelyszilárdság szerinti) érték közül a kisebb a megengedett keresztirányú erő az x helyen. Vegye figyelembe, hogy az M a max értékre igaz a számítás. F xl a csapágy élettartama szerint a F xl = FR b + x [N] F xw a tengelyszilárdságból F = xw c f + x [N] F R = megengedett keresztirányú erő (x = l/2) [N] x = a tengelyváll és az erő támadáspontjának távolsága [mm] a, b, f = a keresztirányú erő átszámításának motorállandói [mm] c = a keresztirányú erő átszámításának motorállandója [Nmm] F X keresztirányú erő excentrikus támadáspont esetén d d l x l x l/2 l/2 F F A A F x F F x R F R 03074AXX A keresztirányú erő átszámításának motorállandói a b c f d l Kiviteli méret 2 pólusú 4 pólusú 6 pólusú 8 pólusú [mm] [mm] [Nmm] [Nmm] [Nmm] [Nmm] [mm] [mm] [mm] DT71 158,5 143,8 11, , , , DT80 213,8 193,8 17, , , , DT90 227,8 202,8 27, , , , , DV ,8 240,8 42, , , motortengelyvég A 2. motortengelyvég megengedett terhelése vonatkozásában kérjük, forduljon az SEW-EURODRIVE-hoz. Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 59

60 10 kva i P f n Hz Műszaki adatok Engedélyezett golyóscsapágy-típusok 10.7 Engedélyezett golyóscsapágy-típusok Motortípus "A" csapágy (háromfázisú váltakozó áramú motor, fékes motor) Hajtóműves motor Peremes és talpas motor Csapágykenés: KYODO YUSHI Multemp SRL vagy egyenértékű "B" csapágy (talpas, peremes, hajtóműves motorok) Háromfázisú váltakozó áramú motor DT71-DT RS J C RS J C RS J C3 DT90-DV RS J C RS J C3 Fékes motor 60 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

61 Megfelelőségi nyilatkozatok Engedélyezett golyóscsapágy-típusok kva i P f n Hz Megfelelőségi nyilatkozatok EG-Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE DIN EN ISO 9001 im Sinne der Richtlinie 94/9/EG, Anhang VIII Nr./No/N according to EC Directive 94/9/EC, Appendix VIII au sens de la directive CE 94/9/CE, Annexe VIII SEW EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42, D Bruchsal erklärt in alleiniger Verantwortung die Konformität des folgenden Produktes: declares under sole responsibility conformity of the following product: déclare, sous sa seule responsabilité, que le produit : MOVI-SWITCH, Typ: MSW, Baureihe: 1E, in Verbindung mit SEW Motoren und Bremsmotoren, in der Kategorie 3D, auf die sich diese Erklärung bezieht MOVI-SWITCH, type: MSW, series: E1, in conjunction with SEW motors and brake motors in category 3D for which this declaration is intended MOVI-SWITCH, type : MSW, série : E1, associé à un moteur ou moteur-frein SEW de catégorie 3D, se référant à cette déclaration Ex-Kennzeichnung: Ex classification: Marquage Ex : II3D EEx T120 C mit der Richtlinie: 94/9 EG with the directive: 94/9 EC respecte la directive : 94/9 CE angewandte harmonisierte Normen: DIN EN 50014: applicable harmonized standards: DIN EN : Normes harmonisées appliquées : SEW-EURODRIVE hält folgende technische Dokumentationen zur Einsicht bereit: SEW-EURODRIVE has the following documentation available for review: SEW-EURODRIVE tient à disposition la documentation technique suivante pour consultation : - Vorschriftsmäßige Bedienungsanleitung - Installation and operating instructions in conformance with applicable regulations - Notice d utilisation conforme aux prescriptions - Technische Bauunterlagen - Technical design documentation - Dossier technique de construction Ort/Datum Place/date / Lieu et date Geschäftsführer Vertrieb und Marketing Managing Director Sales and Marketing Directeur général international commercial et marketing Bruchsal, H. Sondermann 57846AXX Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 61

62 11 kva i P f n Hz Megfelelőségi nyilatkozatok Engedélyezett golyóscsapágy-típusok EG-Konformitätserklärung EC-Declaration of Conformity Déclaration de conformité CE DIN EN ISO 9001 im Sinne der Richtlinie 94/9/EG, Anhang VIII Nr./No/N according to EC Directive 94/9/EC, Appendix VIII au sens de la directive CE 94/9/CE, Annexe VIII SEW EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42, D Bruchsal erklärt in alleiniger Verantwortung die Konformität der folgenden Produkte: declares under sole responsibility conformity of the following products: déclare, sous sa seule responsabilité, que les produits : Feldbusschnittstelle MFI21A/Z11A/II3D in Kategorie 3D Fieldbus interface MFP21D/Z21D/II3D in category 3D Interface bus de terrain de catégorie 3D Ex-Kennzeichnung: Ex classification: Marquage Ex : II3D EEx IP65 T120 C mit der Richtlinie: 94/9 EG with the directive: 94/9 EC respectent la directive : 94/9 CE angewandte Normen: EN 50014: 2000 applied standards: EN : 1998/A1: 2002 Normes appliquées : SEW-EURODRIVE hinterlegt die gemäß 94/9EG, Anhang VIII geforderten Unterlagen bei benannter Stelle: FSA GmbH, EU - Kennnummer 0558 SEW-EURODRIVE will archive the documents required according to 94/9/EC, Appendix VIII at the following location: FSA GmbH, EU Code 0558 SEW-EURODRIVE tient à disposition la documentation spécifiée dans la directive 94/9/CEE, Annexe VIII pour consultation à l endroit désigné : FSA GmbH, code UE 0558 Ort / Datum Place/date / Lieu et date Geschäftsführer Vertrieb und Marketing Managing Director Sales and Marketing Directeur général international commercial et marketing Bruchsal, H. Sondermann 57844AXX 62 Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások

63 Szószedet Szószedet A alkalmazható elemek MOVI-SWITCH...4 terepibusz-interfészek...5 árammal szembeni teherbírás...26 B biztonsági tudnivalók MOVI-SWITCH...9 buszlezárás PROFIBUS...37 C cím PROFIBUS...36 CS csatlakoztatás csatlakoztatás, terepibusz-interfészek be-/kimenetei (I/O)...34 InterBus kábel...29 MOVI-SWITCH...22 MOVI-SWITCH BGW fékvezérlővel...23 MOVI-SWITCH fék nélkül, a terepibuszinterfész a hajtásra szerelve...31 MOVI-SWITCH fék nélkül, a terepibuszinterfész motorhoz közeli szerelésével...30 MOVI-SWITCH fékkel, a terepibuszinterfész a hajtásra szerelve...33 MOVI-SWITCH fékkel, a terepibuszinterfész motorhoz közeli szerelésével...32 PROFIBUS kábel...28 csatlakoztatási keresztmetszet...26 D diagnosztika...43 E elektromos szerelés MOVI-SWITCH...19 terepibusz-interfész...24 ellenőrzés és karbantartás ellenőrzési és karbantartási időközök...45 fék...48 motor...46 EMC...24 engedélyezett golyóscsapágy-típusok...60 érvéghüvelyek...19 F fékek ellenőrzése féknyomaték módosítása féknyomatékok féktárcsa cseréje felépítés, I/O bájt ill. I/O szó felügyelet folyamatadat-szélesség InterBus (réz) fontos tudnivalók... 6 független kiértékelő egység G golyóscsapágy-típusok H huzalozás ellenőrzése I I/O bájt ill. I/O szó K kapcsolási munka kábelbevezetések kábeltömszelencék keresztirányú erő átszámítása keresztirányú erők készülék felépítése MOVI-SWITCH terepibusz-interfészek konfigurálás (tervezés), master InterBus (réz) PROFIBUS M mechanikai szerelés MOVI-SWITCH terepibusz-interfészek megengedett kapcsolási munka, fék megengedett keresztirányú erők megfelelőségi nyilatkozatok meghúzási nyomatékok, kapcsok méretezési feszültség motor ellenőrzése motor indítása MOVI-SWITCH vezérlése műszaki adatok kapcsolási munka, üzemi légrés, BMG05-4 féknyomatékai maximális megengedett keresztirányú erők Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások 63

64 12 Szószedet megengedett kapcsolási munka, fék...56 MFI21A/Z11A/II3D InterBus interfész...55 MFP21D/Z21D/II3D PROFIBUS interfész...54 MOVI-SWITCH hajtás...53 N nedves helyiségek...16 NEXT/END...40 P PE csatlakozás és/vagy potenciálkiegyenlítés... 20, 27 SZ szerelési előírások MOVI-SWITCH... 15, 19 terepibusz-interfészek...25 T termikus motorvédelem...20 típusjel MOVI-SWITCH...11 terepibusz-interfészek...14 típustábla MOVI-SWITCH terepibusz-interfészek továbbvezetés, 24 V-os tápfeszültség tűrések, szerelési Ü üzembe helyezés InterBus (réz) MOVI-SWITCH PROFIBUS üzembe helyezési tudnivalók üzemi légrés... 50, 56 V vezérlés, MOVI-SWITCH vezetékbiztosító vezeték-keresztmetszet visszafutásgátló Üzemeltetési utasítás Robbanásbiztos, 3D kategóriájú MOVI-SWITCH hajtások
