1 ~ ADQ IT Felhasználói Oktatás Adatszolgáltatás a PLX rendszerben Demjén István istvan.demjen@hungarocontrol.hu ANS-III. 405.

2 Mai napról Cél: Magabiztos adatszolgáltató (Data Provider) szerepkörű, felhasználói szintű ismeretek elsajátítása, a gördülékeny, hatékony adatszolgáltatás érdekében a PLX rendszerben Nem cél: Nem AIP, ill. nem NOTAM képzés Hogyan: Kis mesélést követően kellően begyakoroljuk életszagú példákkal, hogyan kell NOTAM kiadási kérelmet és AIP módosítási kérelmet feladni. (+néha kérdezek) Asztalon a feladatok + elérés. Időbeosztás: 8:00-12:00 (13:00-17:00) Szünetek, kérdések, mosdó, stb. Ha jut rá idő, kis színesként ízelítő a jövő dolgaiból

3 Mai témáink Elméleti bevezetés AIS folyamatok betekintés A PLX rendszer bemutatása Statikus adatok (AIP) gyakorlatok, néhány egyszerű de életbeli példával Dinamikus adatok (NOTAM) gyakorlatok SNOWTAM 3

4 A Bizottság 73/2010/EU rendelete - Áttekintés (1) A Bizottság 73/2010/EU rendelete, amelyet 2010 január 26-án adtak ki, meghatározza a légiforgalmi adatok és légiforgalmi tájékoztatások minőségével kapcsolatos követelményeket az egységes európai égbolt keretében: Cél a légiforgalmi adatok és légiforgalmi tájékoztatások minőségének a javítása Európában a pontosság, felbontóképesség és integritás tekintetében. A rendelet két fő követelménnyel foglalkozik: A közzétett légiforgalmi adatok és légiforgalmi tájékoztatások minőségének javítása; Elősegítse az AIS által kezelt adatok rendszerek közötti adatcseréjét 4

5 5. Cikk Adatcsere-formátumok Az 5. cikk meghatározza: az adatláncban található felek közötti digitális adatcserére az ANSP-k közötti digitális adatcserére az AISP általi közzétételre vonatkozó előírásokat, beleértve a tájékoztatások cseréjére alkalmazandó formátumot. 5

6 Jogos kérdéseitek lehetnek Hogyan érint minket? Jó ez nekünk? Örülni kell vagy szomorkodni? Az ADQ rendszer előnyei felhasználói szemszögből Biztonságos (felhasználónév, jelszó, stb.) Nyomon követhetőség (traceability) Automatizálás Adat-strukturáltság (adatbázis) előnyei 21. századi felhasználói élmény (pl. térképnézet) Az ADQ rendszer kihívásai felhasználói szempontból Tréningre kell beülni Adatszolgáltatási gondolkodásmód elsajátítása Felhasználói felület elsajátítása AIS Munkafolyamat alapszintű elsajátítása Rugalmatlanság 6

7 Az AIS belső folyamatokról Core Processes Supporting Processes WP01 Change Request WP08 Data Harmonisation PSDU Publication with EAD Data WP09 NOTAM Oversight PSDU Publication with no EAD Data WP02 EAD Transfer WP10 NOTAM Summary & Checklist WP03 Publication Preparation WP11 Error Management WP12 SLA Oversight WP04 Package Generation WP13 PIB Issue WP05 DVD Preparation WP14 Flight Planning WP06 Paper AIP Publication WP07 WebAIP Publication 7

8 Work Package Mi az a Work Package? Q: Mi a PLX? A: Workflow tool Egy Work Package a Kézikönyv folyamatai mentén, Task -okból (feladatokból) álló munkafolyamat, amely végigvezeti az Operatort a feladat elvégzésén űrlapok kitöltésével. A rendszer végigvezet az űrlapon adott válaszaink alapján. NOTAM Request én ID: 001 Task 1 Task 2 Task 4 NOTAM Request án Task 1 ID: 002 Task 4 Task 3 8

9 Működés Elérés, bejelentkezés nem kell semmit telepíteni, HC hálózaton belülről működik A felhasználónév és jelszó A felhasználói profilokat az AIS állítja be Elérés böngészőből: adq-app1/plx nem kell www, nem ez lesz a végleges, tesztkörnyezet 9

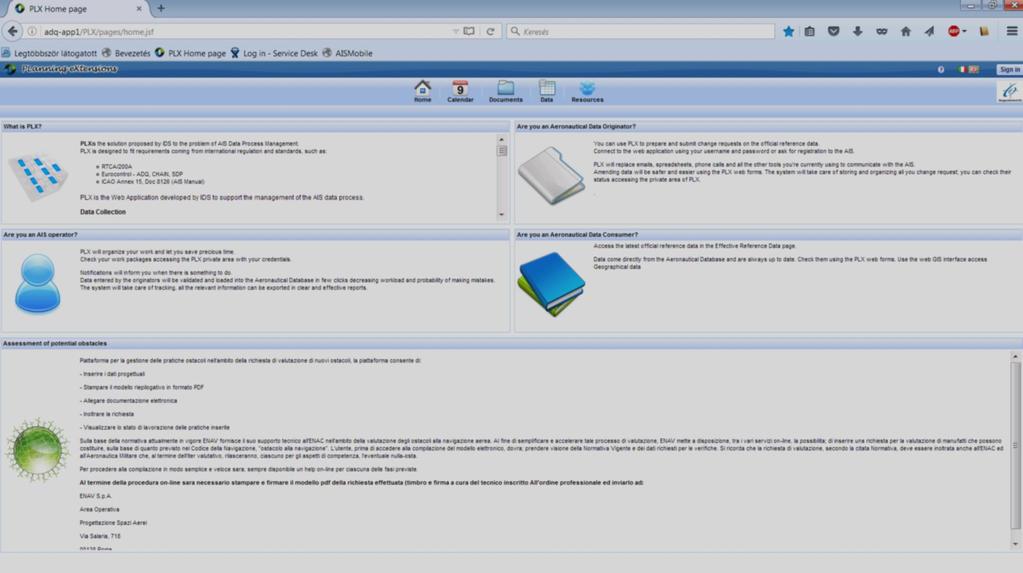

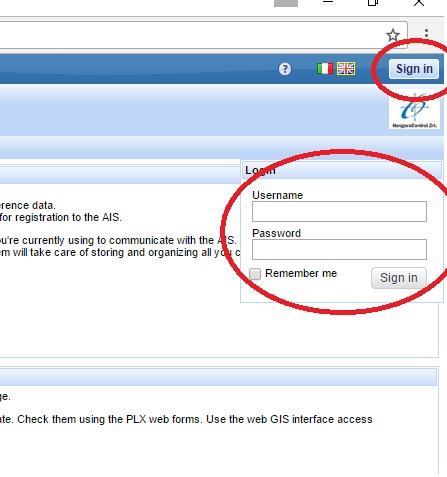

10 10 Bejelentkezés

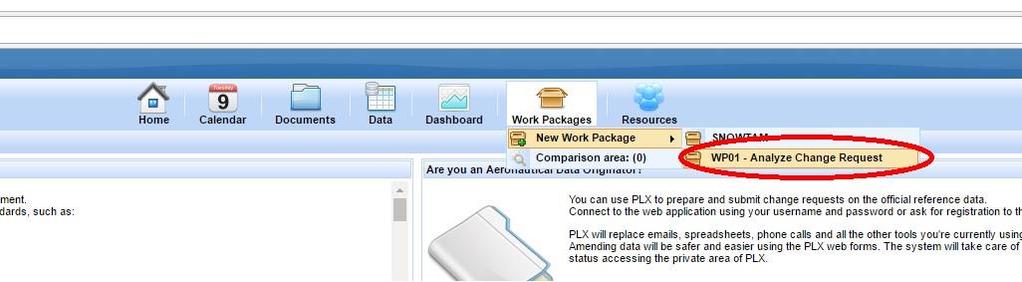

11 Work Package nyitás Az adatszolgáltatás során innen indulunk. 11

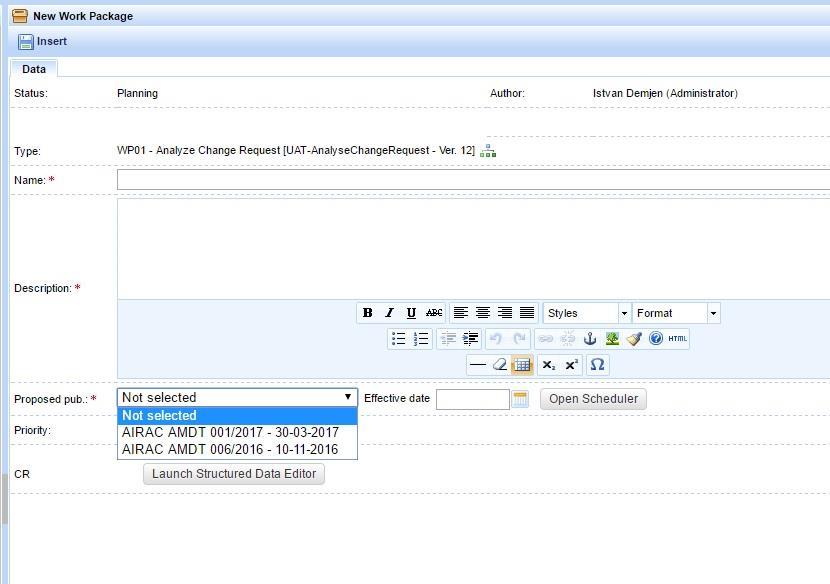

12 New Work Package * 12 * AIRAC lásd lábjegyzet.

13 New Work Package Beviteli mezők Name: A kérés rövid azonosítója, címe (pl. ENR 5.3 módosítása) Description: A módosítás / NOTAM közzétételi kérés részletes leírása* (erről bővebben lesz szó) Proposed PUB: AIP módosítás: válassz a listából dátumot NOTAM: Válassz Eff date-et (Az óraidőt add meg a Description-ben) Priority (opcionális, nice to have) CR (structured editor): személyesen megkeressük, aki így tud majd adatot adni 13

14 A kérés feladása Mi történik a kérés feladását követően? Értesítést kap az AIS, hogy új kérés érkezett. Az AIS feldolgozza a kapott információkat (ugyanazt látjuk, mint a feladó) Mi van akkor, ha minden adat és infó OK? A PLX-ben nyomon követhető Mi van, ha nem OK? visszajelzés érkezik és a PLX-ben is látszik Honnan tudjuk, hogy milyen állapotban van a kérés? 14 PLX-ben látjuk

15 15 Rejected

16 Statikus adatok: Három nehézségi szintű módszer az adatszolgáltatásra. Egyaránt jó mindegyik! 1. gyakorlat. Könnyű 2. gyakorlat. Közepes 3. gyakorlat. Nehéz NOTAM: 4. gyakorlat. Könnyű 5. gyakorlat. Közepes Teljesen mindegy milyen nehézségen játszunk! 16

17 AIP - 1. Gyakorlat AIP módosítási kérés feladása 1. Jelentkezzünk be most. 2. Nézzük meg a felületet 3. Álljunk rá a Work Package ikonra 4. Navigáljunk: New WP 5. Válasszuk a WP01-et 6. Címként adjuk meg: GEN Budapest TWR telefonszám változás. 7. Description: (mintha t írnátok, a pontos, precíz meghatározást kérünk) Kérem, a jelenleg közzétett BUDAPEST TWR telefonszámot visszavonni és a következő telefonszámot közzétenni: (361) Proposed pub: AIRAC AMDT 001/ Kattintsunk a gombra 10. Nézzük át, hogy amit beírtunk, minden szempontból megfelel-e 11. Ha minden OK, kattintsunk a gombra 12. Ha módosítunk, végezzük el a módosítást, majd kattintsunk az gombra 13. Kattintsunk az OK gombra a párbeszéd ablakban. 17

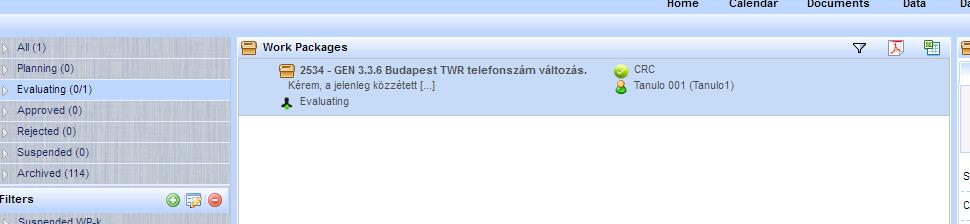

18 Státuszok 18 Státusz Státusz szerinti listázás All összes általam indított WP Planning draft állapot, a még nem elküldött WP Evaluating Elbírálás alatt lévő kérések Approved Elfogadott kérések Rejected Elutasított kérések Suspended Felfüggesztett kérések (nem használjuk) Archived Lezajlott, lezárt események Az átvitel, feldolgozás során nem sérült az információ

19 AIP - 2. Gyakorlat: Csatolás A módosítandó információkat fájl csatolmányként illesztjük be AIP módosítási kérés feladása 1. Álljunk rá a Work Package ikonra 2. Navigáljunk: New Work Package 3. Válasszuk WP01-et 4. Címként adjuk meg: ENR táblázat frissítése 5. Desc: Kérem, a csatolt táblázat tartalmával az AIP módosítását 6. Proposed pub: AIRAC AMDT 001/ Kattintsunk az Insert gombra 19

20 AIP - 2. Gyakorlat: Csatolás 8. Kattintsunk az Attachement gombra 9. Kattintsunk az Add-ra 10. Tallózzuk be a fájlt (többet is lehet) 11. Kattintsunk az Upload-ra 12. Megvárjuk a feltöltést 13. Ha készen vagyunk: Close 14. Bizonyosodjunk meg, hogy a listában van a fájl 15. Nézzük át, hogy amit beírtunk, minden szempontból megfelel-e. 16. Ha módosítunk, végezzük el a módosítást, majd kattintsunk az Update gombra 17. Ha minden OK, kattintsunk a Submit gombra. 18. Kattintsunk az OK gombra a párbeszéd ablakban. 20

21 AIP - 3. Gyakorlat - Briefing Structured Data Editor funkció használata Szabad szöveg (vagy csatolmány) helyett mi magunk módosítjuk meg a légiforgalmi adatokat és készítjük össze őket Work Package-be. Táblázatos, űrlapos formátumban. Nehezebbnek tűnhet a használata, de buli Nem minden esetben értelmezhető (Waypoint koordináták vs. Taxiing procedures), de érezzünk rá Jövő AIP-je számítógép nyelvére lefordítható.xml formátumban Példánkban meg fogjuk változtatni az LHBP néhány közzétett tulajdonságát. 21

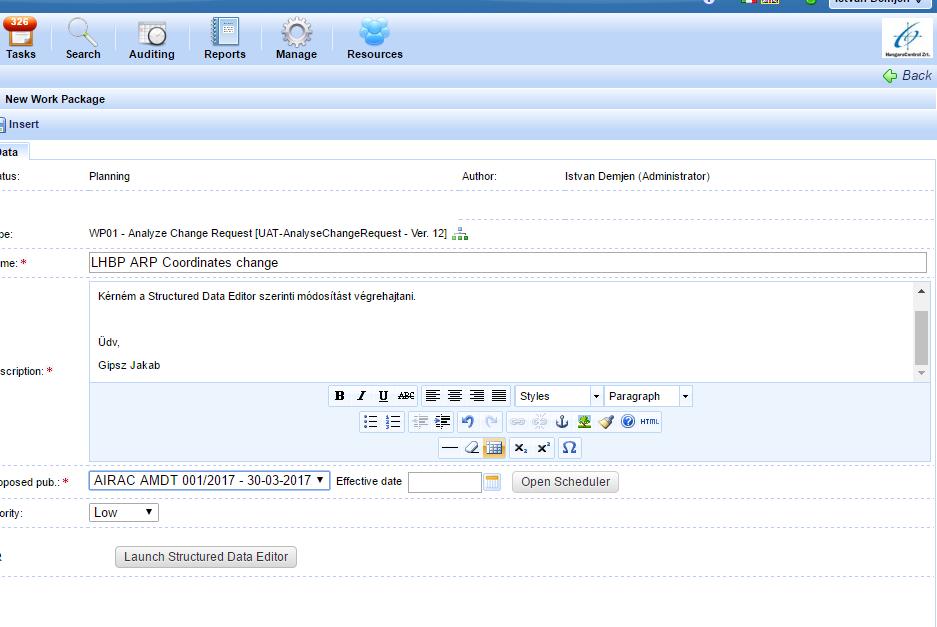

22 AIP - 3. Gyakorlat I. 1. Navigáljunk a Work Package > New Work Package > WP01 - Analyse Change Request 2. Töltsük ki a Name, Description, Proposed pub. mezőket 3. Kattintsunk az Insert gombra 4. Kattintsunk a Structured Data Editor gombra Mit látunk? 5. Kattintsunk az Airport Data menüpontra. Mit látunk? 6. Kattintsunk az Edit gombra az Actions oszlopban 7. Nézzük meg milyen adatok állnak rendelkezésre 22

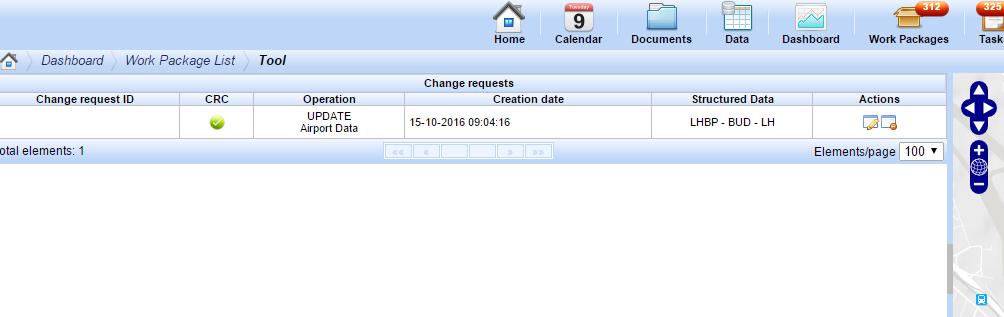

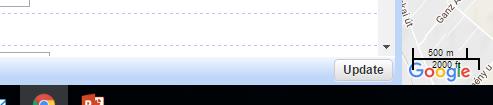

23 AIP - 3. Gyakorlat II. 8. Változtassuk meg az alábbi adatokat: Typ: AD ICAO Certified: YES ICAO Country Code: LH ARP Geographical Accuracy: 1 ARP Geographical Accuracy UOM: M ARP Elevation: 200 ARP Elevation UOM: M Magnetic Variation: 4 Magnetic Variation: Kattintsunk az oldal alján található Update gombra 10. Bizonyosodjunk meg hogy a rendszer elmentette a módosításokat. Ha további módosításokat szeretnénk, akkor itt kattintsunk az Edit gombra. 11. Kattintsunk a Back gombra 12. Feladhatjuk a WP-et a Submit gomb megnyomásával 23

24 24

25 NOTAM - 1. Gyakorlat NOTAM kiadási kérelem feladása. Nagyon hasonló 1. Álljunk rá a Work Package ikonra 2. Navigáljunk: New WP 3. Válasszuk a WP01-et 4. Címként adjuk meg: JBR NDB OUT OF SERVICE 5. Description: (mintha t írnátok, a pontos, precíz meghatározást kérünk) Kérem, a következő NOTAM kiadását, melynek szövege: JBR NDB OUT OF SERVICE DUE TO MAINT. Hatálya: Október 17 22:00 UTC Október 18 08:00 UTC 6. Proposed publication: hagyjuk üresen, helyette Effective Date: Kattintsunk a gombra 8. Nézzük át, hogy amit beírtunk, minden szempontból megfelel-e. 9. Ha módosítunk, végezzük el a módosítást, majd kattintsunk az gombra 10. Ha minden OK, kattintsunk a gombra 11. Kattintsunk az OK gombra a párbeszéd ablakban. 25

26 NOTAM - 2. Gyakorlat NOTAM formanyomtatvány csatolása NOTAM kiadási kérelem feladása csatolt file segítségével. 1. Áljunk rá a Work Package ikonra 2. Navigáljunk: New Work Package 3. Válasszuk WP01-et 4. Címként adjuk meg: RWY 13R-31L CLOSED 5. Desc: Kérem, a csatolt formanyomtatvány értelmében a NOTAM kiadását 6. Proposed publication: hagyjuk üresen, helyette Effective Date: Kattintsunk az Insert gombra 26

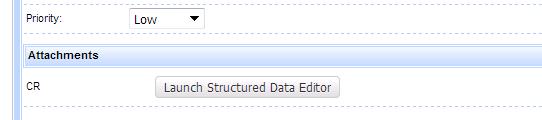

27 NOTAM - 2. Gyakorlat 8. Kattintsunk az Attachement gombra 9. Kattintsunk az Add-ra 10. Tallózzuk be a fájlt (többet is lehet) 11. Kattintsunk az Upload-ra 12. Megvárjuk a feltöltést 13. Ha készen vagyunk: Close 14. Bizonyosodjunk meg, hogy a listában van a fájl 15. Nézzük át, hogy amit beírtunk, minden szempontból megfelel-e. 16. Ha minden OK, kattintsunk a Submit gombra. 17. Ha módosítunk, végezzük el a módosítást, majd kattintsunk az update gombra 18. Kattintsunk az OK gombra a párbeszéd ablakban. 27

28 NOTAM - Útravaló Egyszerre 1 NOTAM kiadást kérjünk! Mindkét korábbi lehetőséget használhatjuk. A Name mezőben adjuk meg, hogy NOTAM-ot szeretnénk kiadni pl: NOTAM kiadás NDB out of service Description mezőben adjuk meg a NOTAM proposalt, vagy kiadandó információkat. Mindig ügyeljünk a UTC-re! Mindig ügyeljünk hogy teljes legyen a kérés! Mindig vegyük komolyan a rendszerből kapott üzeneteket! Copy Work Package PLX leadása után Telefon 28

29 Zárás Kérdések, aggályok Gyakorlatok áttekintése Felmérés, ki melyik módszert használná Hogyan tovább? Éles rendszer, felhasználónevek, stb. Elérhetőség Felhasználó kérése 29

30 SNOWTAM Tekintsük meg a SNOWTAM igénylési űrlapot Fedezzük fel a hasonlóságokat a jelenlegi űrlapon 30
