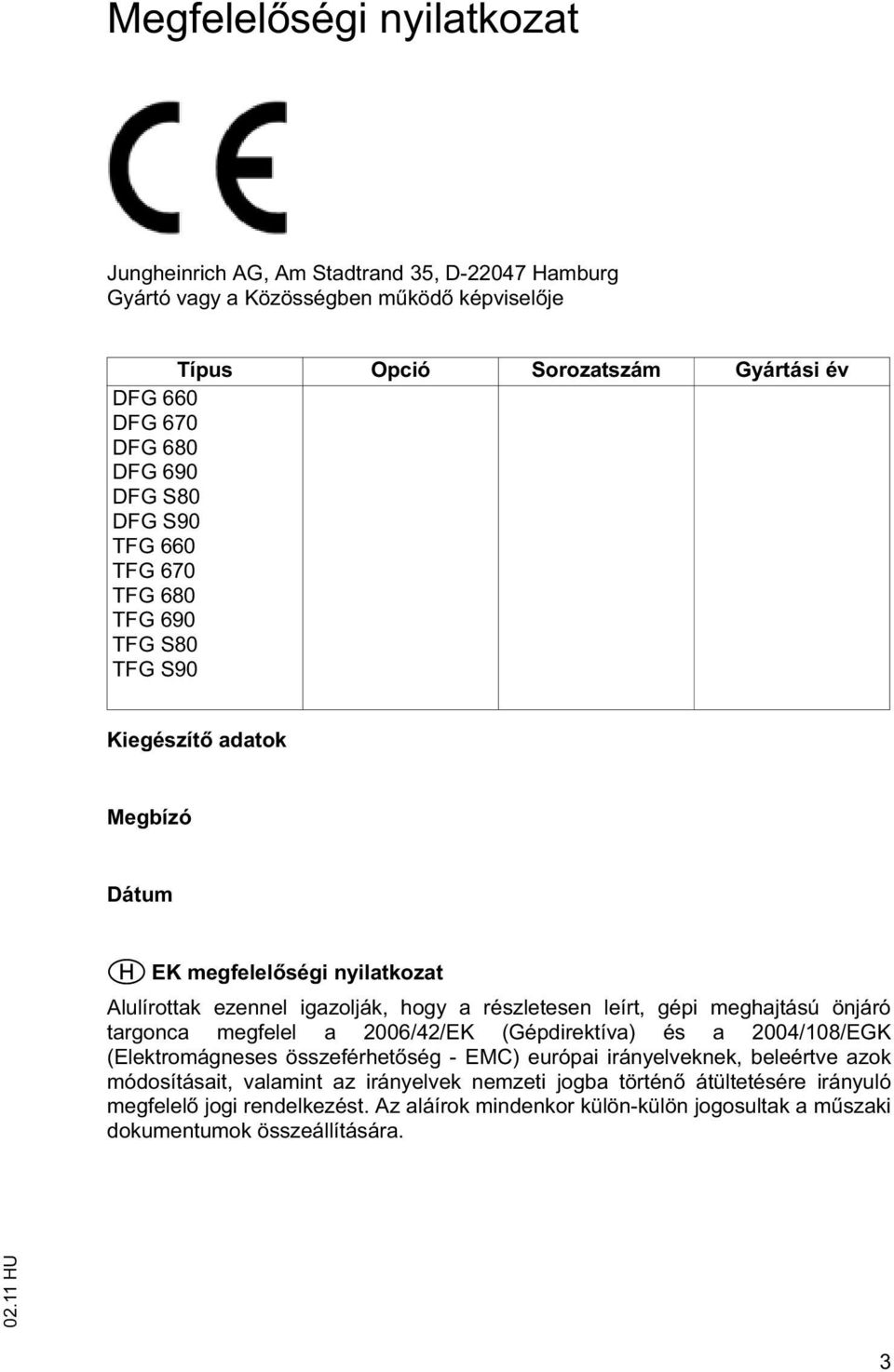

2 Megfelel ségi nyilatkozat Jungheinrich AG, Am Stadtrand 35, D Hamburg Gyártó vagy a Közösségben m köd képvisel je Típus Opció Sorozatszám Gyártási év DFG 660 DFG 670 DFG 680 DFG 690 DFG S80 DFG S90 TFG 660 TFG 670 TFG 680 TFG 690 TFG S80 TFG S90 Kiegészít adatok Megbízó Dátum U EK megfelel ségi nyilatkozat Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EK (Gépdirektíva) és a 2004/108/EGK (Elektromágneses összeférhet ség - EMC) európai irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történ átültetésére irányuló megfelel jogi rendelkezést. Az aláírok mindenkor külön-külön jogosultak a m szaki dokumentumok összeállítására. 3

3 4

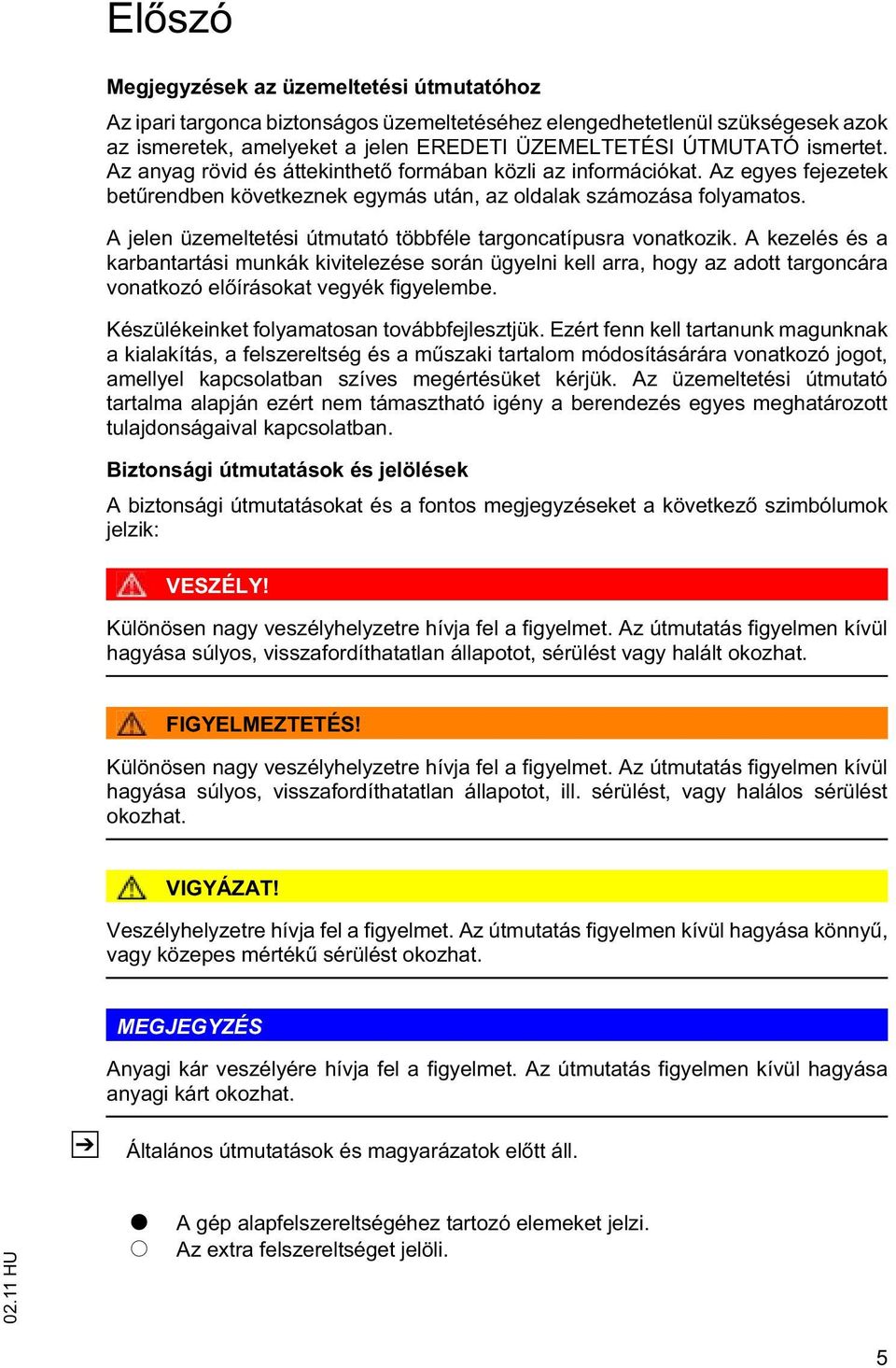

4 El szó Megjegyzések az üzemeltetési útmutatóhoz Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI ÚTMUTATÓ ismertet. Az anyag rövid és áttekinthet formában közli az információkat. Az egyes fejezetek bet rendben következnek egymás után, az oldalak számozása folyamatos. A jelen üzemeltetési útmutató többféle targoncatípusra vonatkozik. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó el írásokat vegyék figyelembe. Készülékeinket folyamatosan továbbfejlesztjük. Ezért fenn kell tartanunk magunknak a kialakítás, a felszereltség és a m szaki tartalom módosításárára vonatkozó jogot, amellyel kapcsolatban szíves megértésüket kérjük. Az üzemeltetési útmutató tartalma alapján ezért nem támasztható igény a berendezés egyes meghatározott tulajdonságaival kapcsolatban. Biztonsági útmutatások és jelölések A biztonsági útmutatásokat és a fontos megjegyzéseket a következ szimbólumok jelzik: VESZÉLY! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, sérülést vagy halált okozhat. FIGYELMEZTETÉS! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, ill. sérülést, vagy halálos sérülést okozhat. VIGYÁZAT! Veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása könny, vagy közepes mérték sérülést okozhat. Z MEGJEGYZÉS Anyagi kár veszélyére hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása anyagi kárt okozhat. Általános útmutatások és magyarázatok el tt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. 5

5 Szerz i jog A jelen üzemeltetési útmutató szerz i joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Németország Telefon: +49 (0) 40/

6 Tartalomjegyzék A Rendeltetésszer használat Általános Rendeltetésszer használat Engedélyezett alkalmazási feltételek Az üzemeltet kötelezettségei A rászerelt egységek és/vagy tartozékok felszerelése B A járm leírása Alkalmazási leírás Járm típusok és névleges teherbírás A részegységek leírása és m ködésleírás A részegységek áttekintése M ködésleírás M szaki adatok Teljesítményadatok Méretek Tömeg Az emel állvány típusai Kerékabroncs A motor adatai EN szabványok Alkalmazási feltételek Villamos követelmények Jelölési helyek és típustáblák Típustábla A targonca teherbírástáblája A rászerelt egység teherbírástáblája Emelési pontok kocsiemel höz Stabilitás C Szállítás és els üzembe helyezés Szállítás A targonca rakodása A targonca súlypontjai A targonca daruval történ rakodása Rakodás második targoncával A targonca biztosítása szállítás közben Els üzembe helyezés

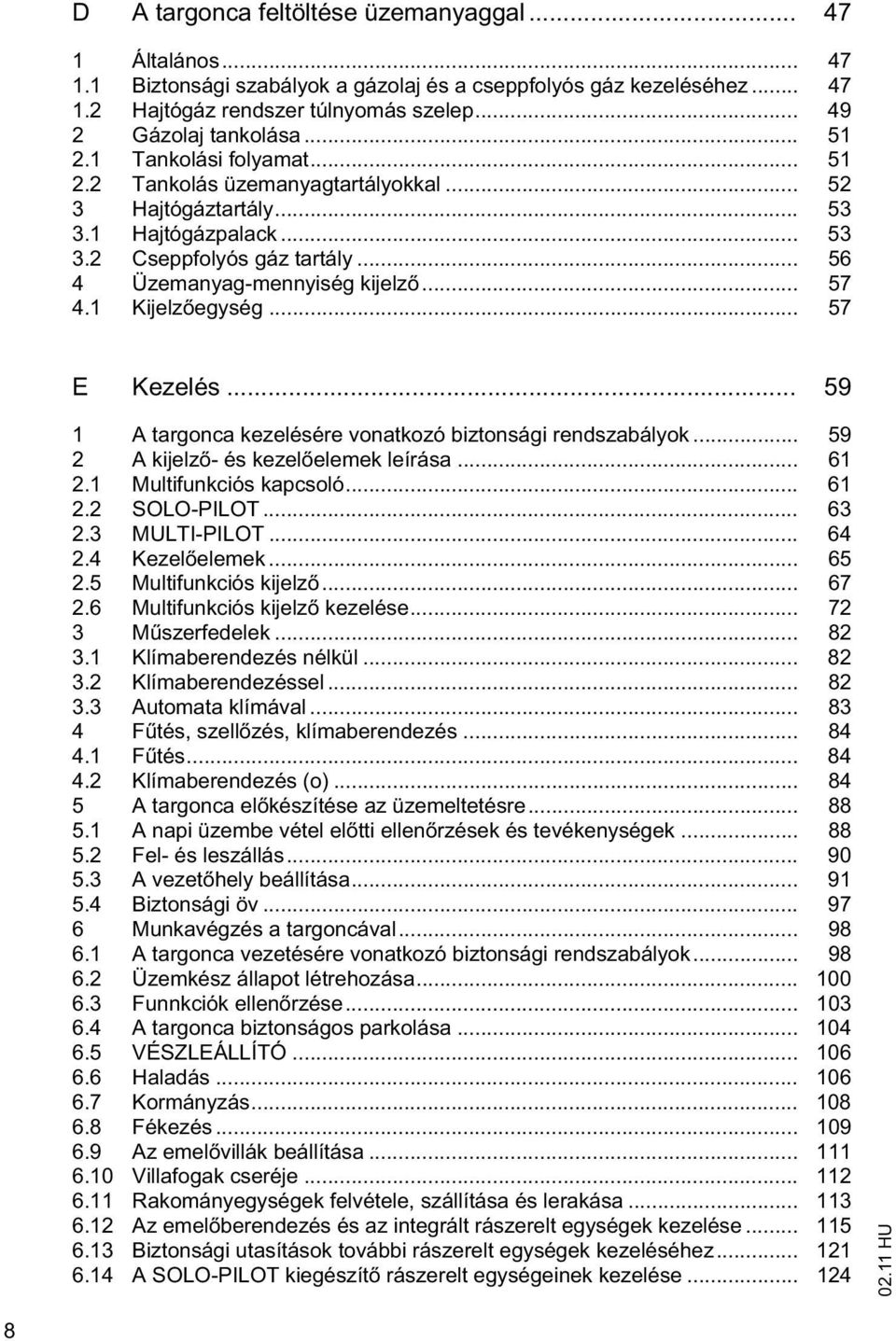

7 D A targonca feltöltése üzemanyaggal Általános Biztonsági szabályok a gázolaj és a cseppfolyós gáz kezeléséhez Hajtógáz rendszer túlnyomás szelep Gázolaj tankolása Tankolási folyamat Tankolás üzemanyagtartályokkal Hajtógáztartály Hajtógázpalack Cseppfolyós gáz tartály Üzemanyag-mennyiség kijelz Kijelz egység E Kezelés A targonca kezelésére vonatkozó biztonsági rendszabályok A kijelz - és kezel elemek leírása Multifunkciós kapcsoló SOLO-PILOT MULTI-PILOT Kezel elemek Multifunkciós kijelz Multifunkciós kijelz kezelése M szerfedelek Klímaberendezés nélkül Klímaberendezéssel Automata klímával F tés, szell zés, klímaberendezés F tés Klímaberendezés (o) A targonca el készítése az üzemeltetésre A napi üzembe vétel el tti ellen rzések és tevékenységek Fel- és leszállás A vezet hely beállítása Biztonsági öv Munkavégzés a targoncával A targonca vezetésére vonatkozó biztonsági rendszabályok Üzemkész állapot létrehozása Funnkciók ellen rzése A targonca biztonságos parkolása VÉSZLEÁLLÍTÓ Haladás Kormányzás Fékezés Az emel villák beállítása Villafogak cseréje Rakományegységek felvétele, szállítása és lerakása Az emel berendezés és az integrált rászerelt egységek kezelése Biztonsági utasítások további rászerelt egységek kezeléséhez A SOLO-PILOT kiegészít rászerelt egységeinek kezelése

8 6.15 A MULTI-PILOT kiegészít rászerelt egységeinek kezelése Kiegészít rászerelt egységek felszerelése Pótkocsi vontatása Extra felszereltség Tolóablak Vészkijárat Vezet ülés f tés Multifunkcionális kijelz beállítása T zoltókészülék Rockinger csatlakozó kézi karral Zavarelhárítás Automatikus vészfék Hibakeresés és -elhárítás A targonca mozgatása saját hajtás nélkül F A targonca karbantartása Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági el írások Szervizelés és átvizsgálás Karbantartási ellen rz lista Karbantartási ellen rz lista DFG Karbantartási ellen rz lista TFG Karbantartási ellen rz lista DFG/TFG opciók Ken - és üzemanyagok, kenési útmutató A ken - és üzemanyagok biztonságos kezelése Kenési útmutató Ken - és üzemanyagok H t folyadékra vonatkozó el írások A szervizelési és karbantartási munkák leírása A targonca el készítése a karbantartási és szervizelési m veletekhez Nyissa ki a karbantartási panelt Billentse meg a fülkét A kerekek rögzítésének ellen rzése Hidraulikarendszer A motor karbantartása A hajtóm olajszintjének ellen rzése Egyéb karbantartási munkálatok elvégzése Motortér bezárása Az elektromos biztosítékok ellen rzése Indítóakkumulátor Kipufogórendszer A biztonsági öv karbantartása A targonca ismételt üzembe helyezése karbantartási vagy üzemfenntartási munkák után A targonca üzemen kívül helyezése Az üzemen kívül helyezést megel z tennivalók Üzemen kívül helyezés alatti tennivalók A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése Id közi és szokatlan jelenségek utáni biztonsági ellen rzések Végleges üzemen kívül helyezés, ártalmatlanítás A munkavállalókat ér vibrációk mérése

9 10

10 A Rendeltetésszer használat 1 Általános A jelen üzemeltetési utasításban leírt targonca egységrakományok emelésére, süllyesztésére és szállítására alkalmas. A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ett l eltér használati mód nem rendeltetésszer nek min sül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszer használat MEGJEGYZÉS A felemelhet maximális teher és az engedélyezett maximális rakománytávolság a terhelési diagramon látható és nem léphet túl. A rakománynak fel kell feküdnie a teherfelvev szerkezetre vagy a gyártó által engedélyezett rászerelt egységgel vehet fel. A rakománynak a villatartó hátoldalán és középpontosan az emel villák között kell lennie. Rakományok felemelése és süllyesztése. Lesüllyesztett rakományok szállítása rövid távolságra. Tilos a felemelt rakománnyal (>30 cm) történ haladás. Tilos személyek szállítása és emelése. Tilos a rakományegységek tolása vagy vontatása. Pótkocsi alkalmankénti vontatása. Pótkocsi vontatásakor a terhet a pótkocsira kell rögzíteni. Tilos túllépni az engedélyezett pótkocsiterhelést. 11

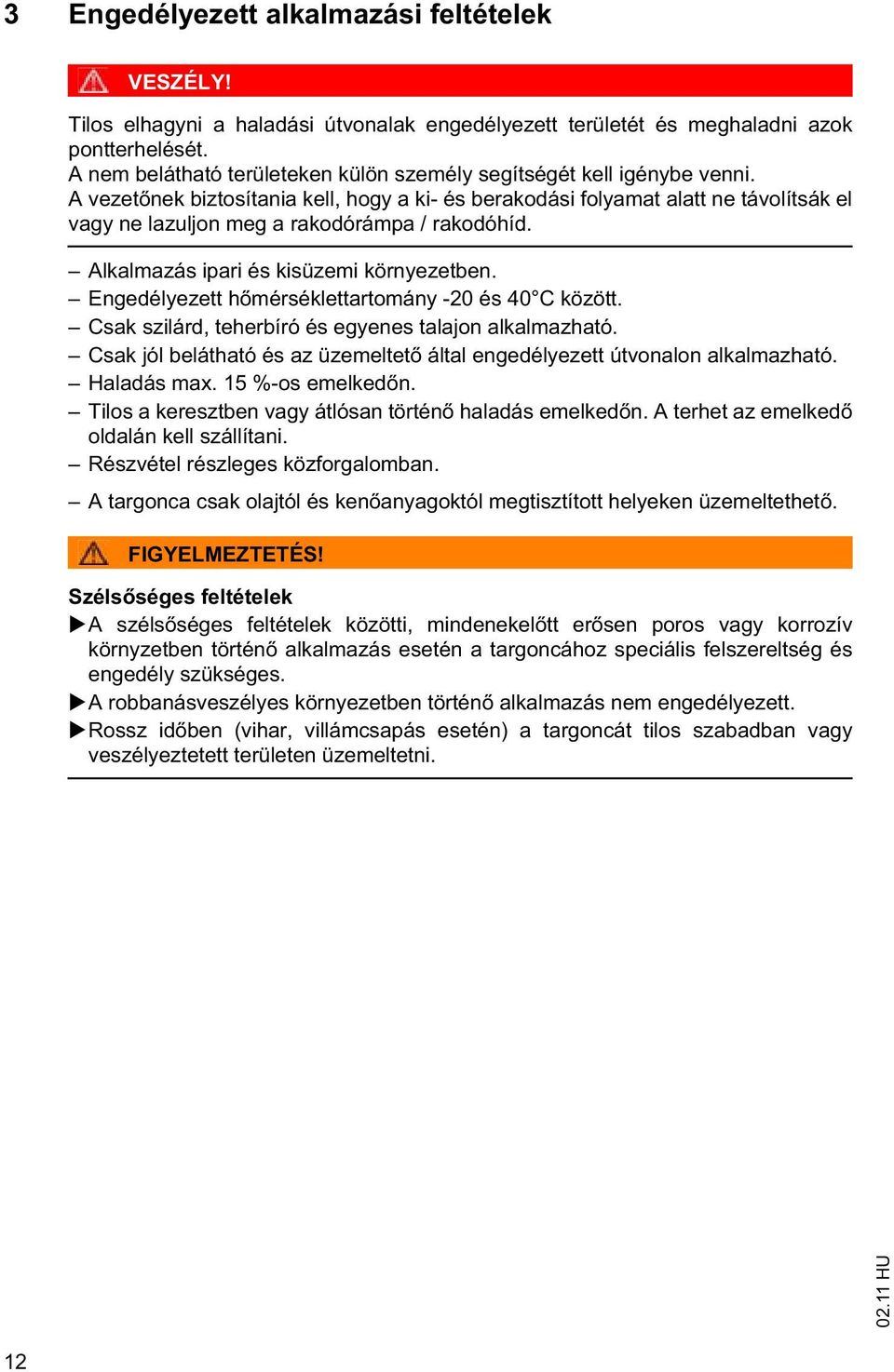

11 3 Engedélyezett alkalmazási feltételek VESZÉLY! Tilos elhagyni a haladási útvonalak engedélyezett területét és meghaladni azok pontterhelését. A nem belátható területeken külön személy segítségét kell igénybe venni. A vezet nek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa / rakodóhíd. Alkalmazás ipari és kisüzemi környezetben. Engedélyezett h mérséklettartomány -20 és 40 C között. Csak szilárd, teherbíró és egyenes talajon alkalmazható. Csak jól belátható és az üzemeltet által engedélyezett útvonalon alkalmazható. Haladás max. 15 %-os emelked n. Tilos a keresztben vagy átlósan történ haladás emelked n. A terhet az emelked oldalán kell szállítani. Részvétel részleges közforgalomban. A targonca csak olajtól és ken anyagoktól megtisztított helyeken üzemeltethet. FIGYELMEZTETÉS! Széls séges feltételek A széls séges feltételek közötti, mindenekel tt er sen poros vagy korrozív környzetben történ alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történ alkalmazás nem engedélyezett. Rossz id ben (vihar, villámcsapás esetén) a targoncát tilos szabadban vagy veszélyeztetett területen üzemeltetni. 12

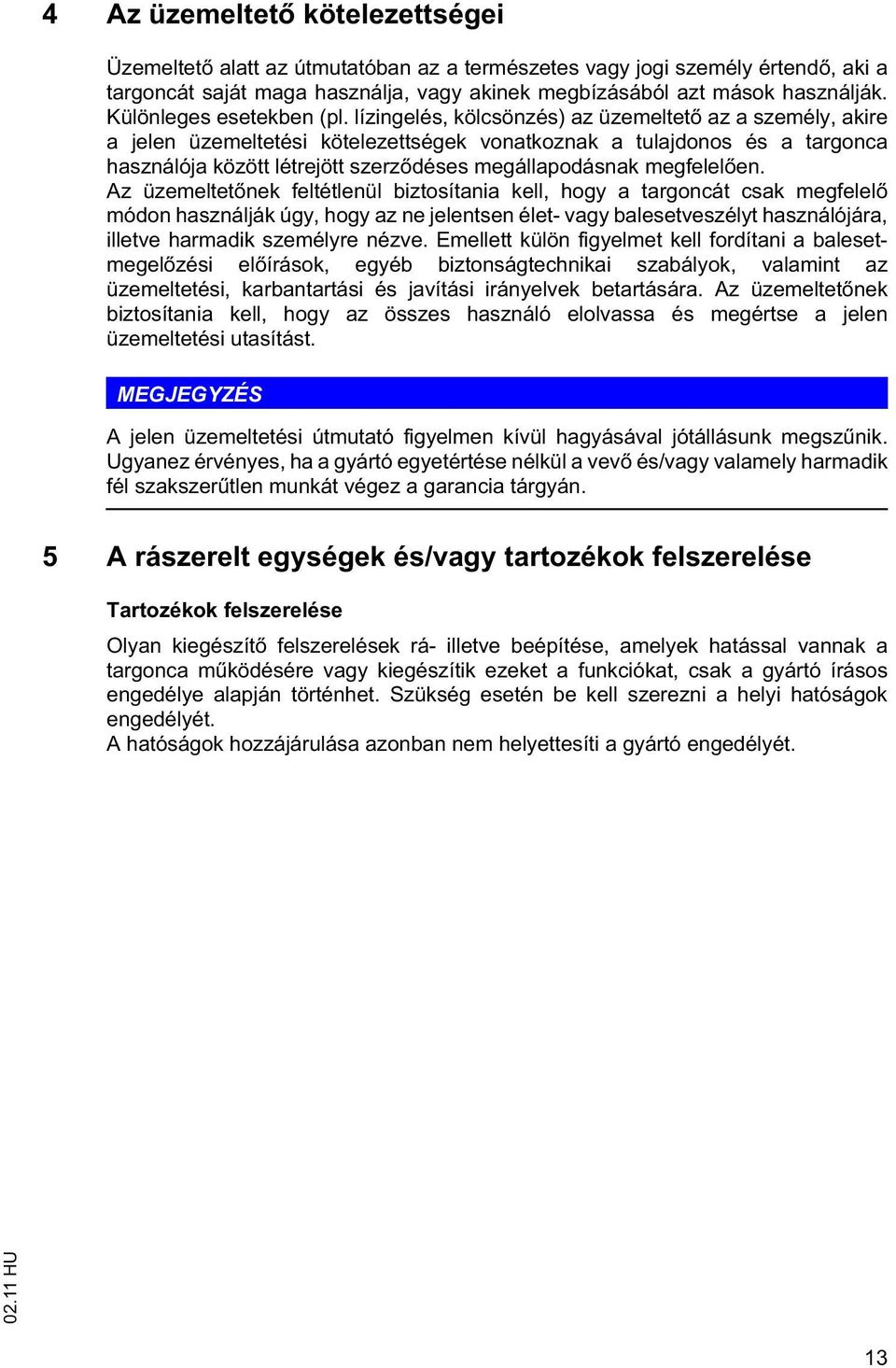

12 4 Az üzemeltet kötelezettségei Üzemeltet alatt az útmutatóban az a természetes vagy jogi személy értend, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (pl. lízingelés, kölcsönzés) az üzemeltet az a személy, akire a jelen üzemeltetési kötelezettségek vonatkoznak a tulajdonos és a targonca használója között létrejött szerz déses megállapodásnak megfelel en. Az üzemeltet nek feltétlenül biztosítania kell, hogy a targoncát csak megfelel módon használják úgy, hogy az ne jelentsen élet- vagy balesetveszélyt használójára, illetve harmadik személyre nézve. Emellett külön figyelmet kell fordítani a balesetmegel zési el írások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltet nek biztosítania kell, hogy az összes használó elolvassa és megértse a jelen üzemeltetési utasítást. MEGJEGYZÉS A jelen üzemeltetési útmutató figyelmen kívül hagyásával jótállásunk megsz nik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vev és/vagy valamely harmadik fél szakszer tlen munkát végez a garancia tárgyán. 5 A rászerelt egységek és/vagy tartozékok felszerelése Tartozékok felszerelése Olyan kiegészít felszerelések rá- illetve beépítése, amelyek hatással vannak a targonca m ködésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Szükség esetén be kell szerezni a helyi hatóságok engedélyét. A hatóságok hozzájárulása azonban nem helyettesíti a gyártó engedélyét. 13

13 14

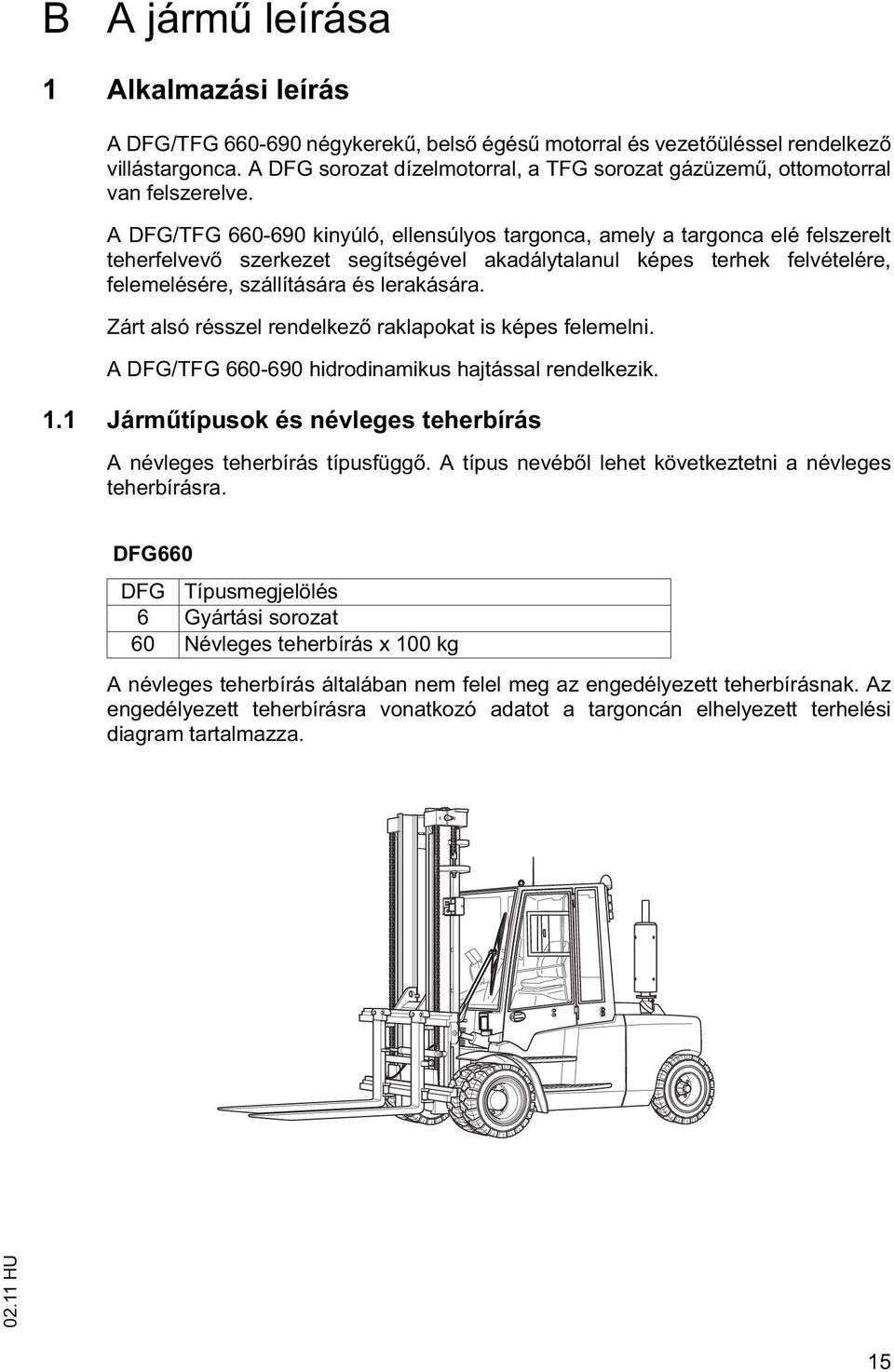

14 B A járm leírása 1 Alkalmazási leírás A DFG/TFG négykerek, bels égés motorral és vezet üléssel rendelkez villástargonca. A DFG sorozat dízelmotorral, a TFG sorozat gázüzem, ottomotorral van felszerelve. A DFG/TFG kinyúló, ellensúlyos targonca, amely a targonca elé felszerelt teherfelvev szerkezet segítségével akadálytalanul képes terhek felvételére, felemelésére, szállítására és lerakására. Zárt alsó résszel rendelkez raklapokat is képes felemelni. A DFG/TFG hidrodinamikus hajtással rendelkezik. 1.1 Járm típusok és névleges teherbírás A névleges teherbírás típusfügg. A típus nevéb l lehet következtetni a névleges teherbírásra. DFG660 DFG Típusmegjelölés 6 Gyártási sorozat 60 Névleges teherbírás x 100 kg A névleges teherbírás általában nem felel meg az engedélyezett teherbírásnak. Az engedélyezett teherbírásra vonatkozó adatot a targoncán elhelyezett terhelési diagram tartalmazza. 15

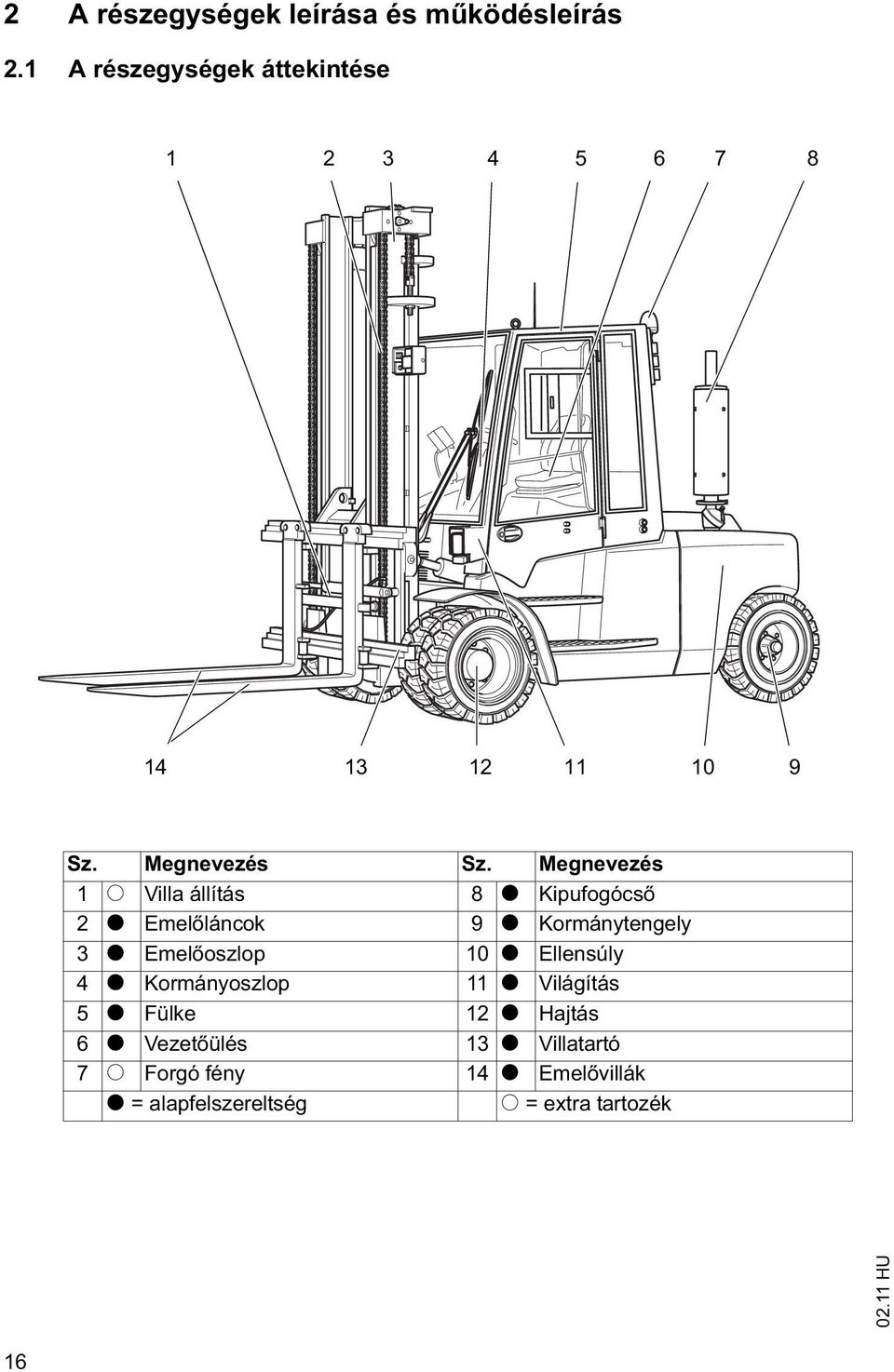

15 2 A részegységek leírása és m ködésleírás 2.1 A részegységek áttekintése Sz. Megnevezés Sz. Megnevezés 1 o Villa állítás 8 t Kipufogócs 2 t Emel láncok 9 t Kormánytengely 3 t Emel oszlop 10 t Ellensúly 4 t Kormányoszlop 11 t Világítás 5 t Fülke 12 t Hajtás 6 t Vezet ülés 13 t Villatartó 7 o Forgó fény 14 t Emel villák t = alapfelszereltség o = extra tartozék 16

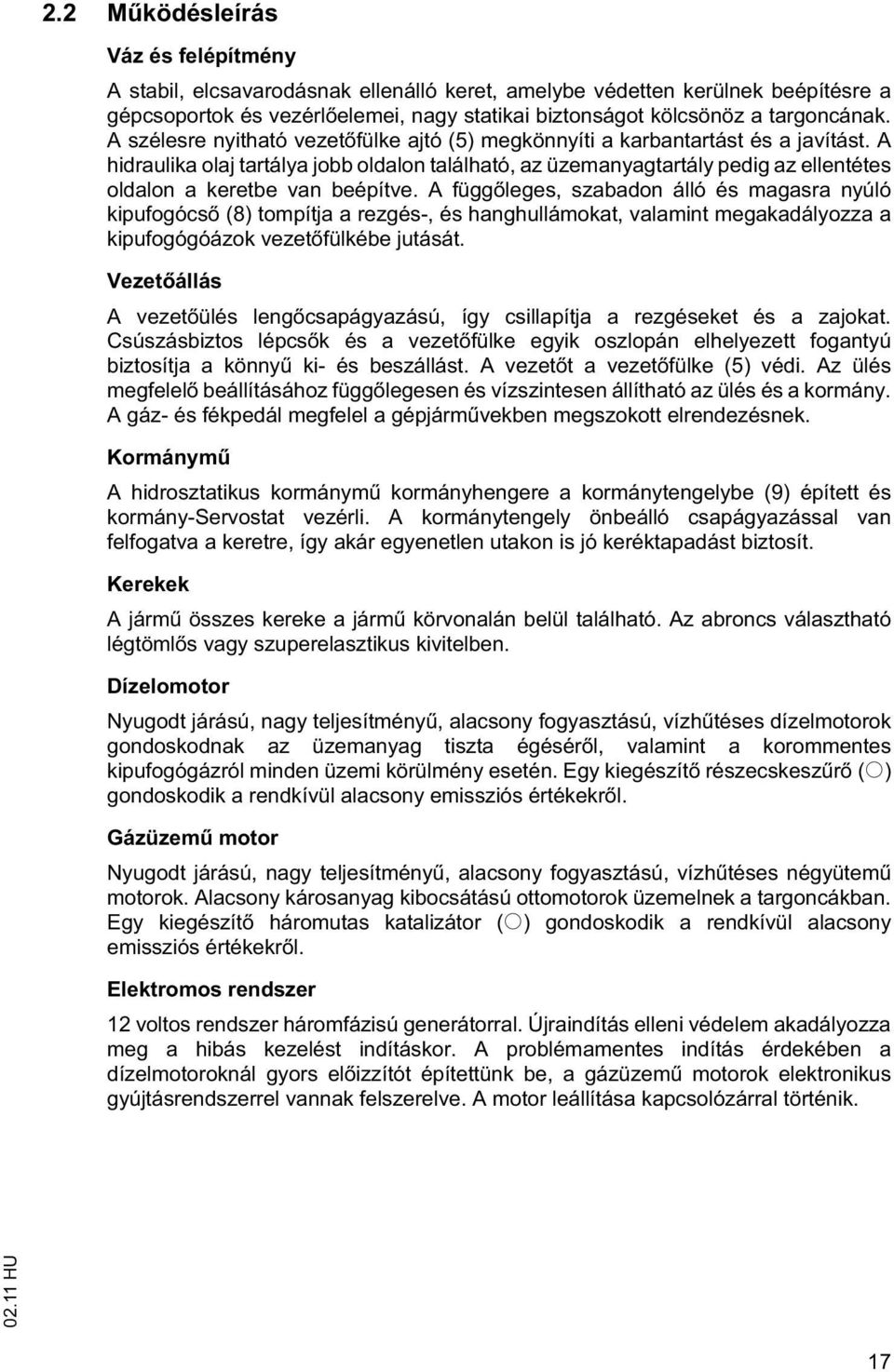

16 2.2 M ködésleírás Váz és felépítmény A stabil, elcsavarodásnak ellenálló keret, amelybe védetten kerülnek beépítésre a gépcsoportok és vezérl elemei, nagy statikai biztonságot kölcsönöz a targoncának. A szélesre nyitható vezet fülke ajtó (5) megkönnyíti a karbantartást és a javítást. A hidraulika olaj tartálya jobb oldalon található, az üzemanyagtartály pedig az ellentétes oldalon a keretbe van beépítve. A függ leges, szabadon álló és magasra nyúló kipufogócs (8) tompítja a rezgés-, és hanghullámokat, valamint megakadályozza a kipufogógóázok vezet fülkébe jutását. Vezet állás A vezet ülés leng csapágyazású, így csillapítja a rezgéseket és a zajokat. Csúszásbiztos lépcs k és a vezet fülke egyik oszlopán elhelyezett fogantyú biztosítja a könny ki- és beszállást. A vezet t a vezet fülke (5) védi. Az ülés megfelel beállításához függ legesen és vízszintesen állítható az ülés és a kormány. A gáz- és fékpedál megfelel a gépjárm vekben megszokott elrendezésnek. Kormánym A hidrosztatikus kormánym kormányhengere a kormánytengelybe (9) épített és kormány-servostat vezérli. A kormánytengely önbeálló csapágyazással van felfogatva a keretre, így akár egyenetlen utakon is jó keréktapadást biztosít. Kerekek A járm összes kereke a járm körvonalán belül található. Az abroncs választható légtöml s vagy szuperelasztikus kivitelben. Dízelomotor Nyugodt járású, nagy teljesítmény, alacsony fogyasztású, vízh téses dízelmotorok gondoskodnak az üzemanyag tiszta égésér l, valamint a korommentes kipufogógázról minden üzemi körülmény esetén. Egy kiegészít részecskesz r (o) gondoskodik a rendkívül alacsony emissziós értékekr l. Gázüzem motor Nyugodt járású, nagy teljesítmény, alacsony fogyasztású, vízh téses négyütem motorok. Alacsony károsanyag kibocsátású ottomotorok üzemelnek a targoncákban. Egy kiegészít háromutas katalizátor (o) gondoskodik a rendkívül alacsony emissziós értékekr l. Elektromos rendszer 12 voltos rendszer háromfázisú generátorral. Újraindítás elleni védelem akadályozza meg a hibás kezelést indításkor. A problémamentes indítás érdekében a dízelmotoroknál gyors el izzítót építettünk be, a gázüzem motorok elektronikus gyújtásrendszerrel vannak felszerelve. A motor leállítása kapcsolózárral történik. 17

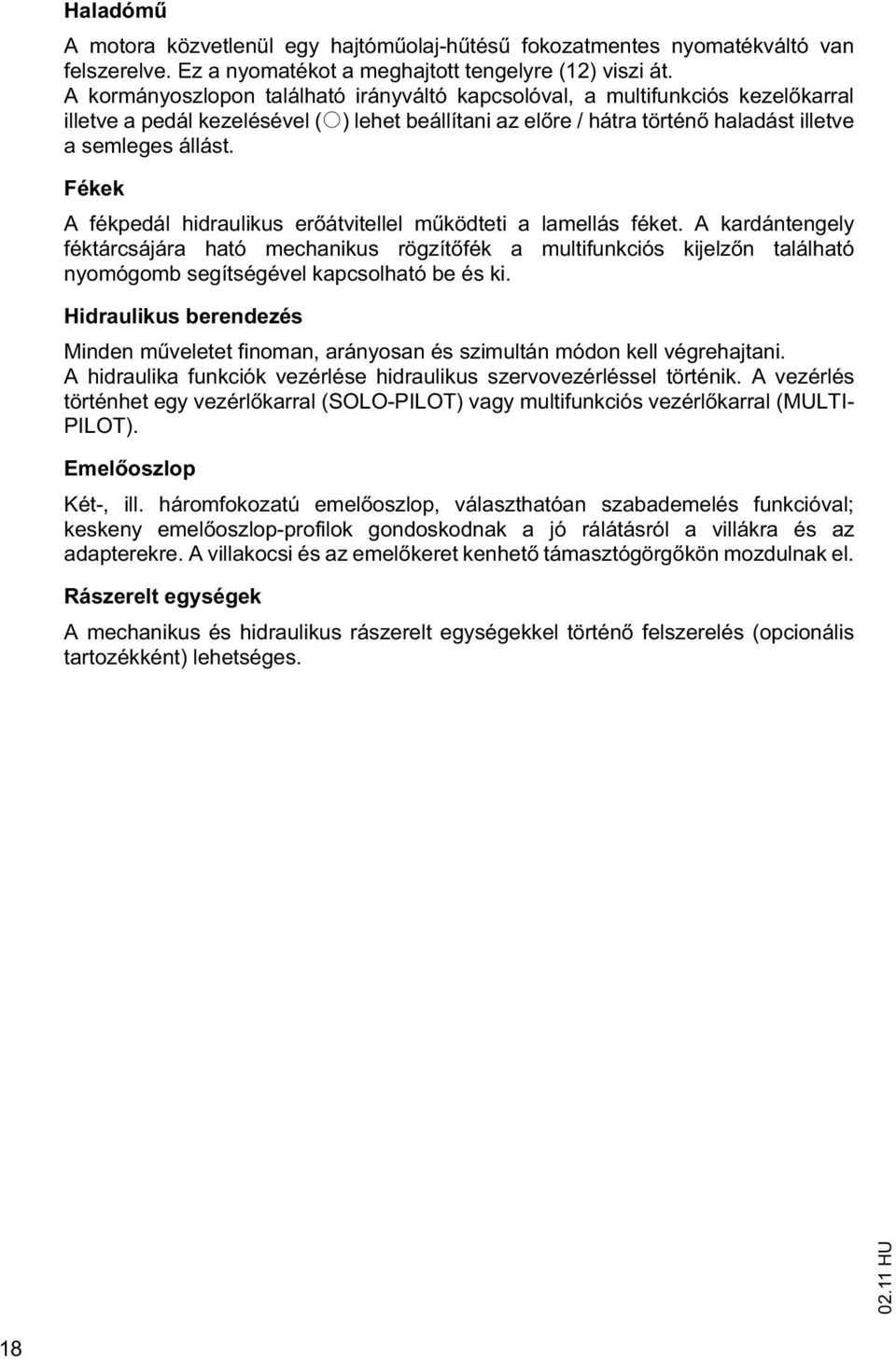

17 Haladóm A motora közvetlenül egy hajtóm olaj-h tés fokozatmentes nyomatékváltó van felszerelve. Ez a nyomatékot a meghajtott tengelyre (12) viszi át. A kormányoszlopon található irányváltó kapcsolóval, a multifunkciós kezel karral illetve a pedál kezelésével (o) lehet beállítani az el re / hátra történ haladást illetve a semleges állást. Fékek A fékpedál hidraulikus er átvitellel m ködteti a lamellás féket. A kardántengely féktárcsájára ható mechanikus rögzít fék a multifunkciós kijelz n található nyomógomb segítségével kapcsolható be és ki. Hidraulikus berendezés Minden m veletet finoman, arányosan és szimultán módon kell végrehajtani. A hidraulika funkciók vezérlése hidraulikus szervovezérléssel történik. A vezérlés történhet egy vezérl karral (SOLO-PILOT) vagy multifunkciós vezérl karral (MULTI- PILOT). Emel oszlop Két-, ill. háromfokozatú emel oszlop, választhatóan szabademelés funkcióval; keskeny emel oszlop-profilok gondoskodnak a jó rálátásról a villákra és az adapterekre. A villakocsi és az emel keret kenhet támasztógörg kön mozdulnak el. Rászerelt egységek A mechanikus és hidraulikus rászerelt egységekkel történ felszerelés (opcionális tartozékként) lehetséges. 18

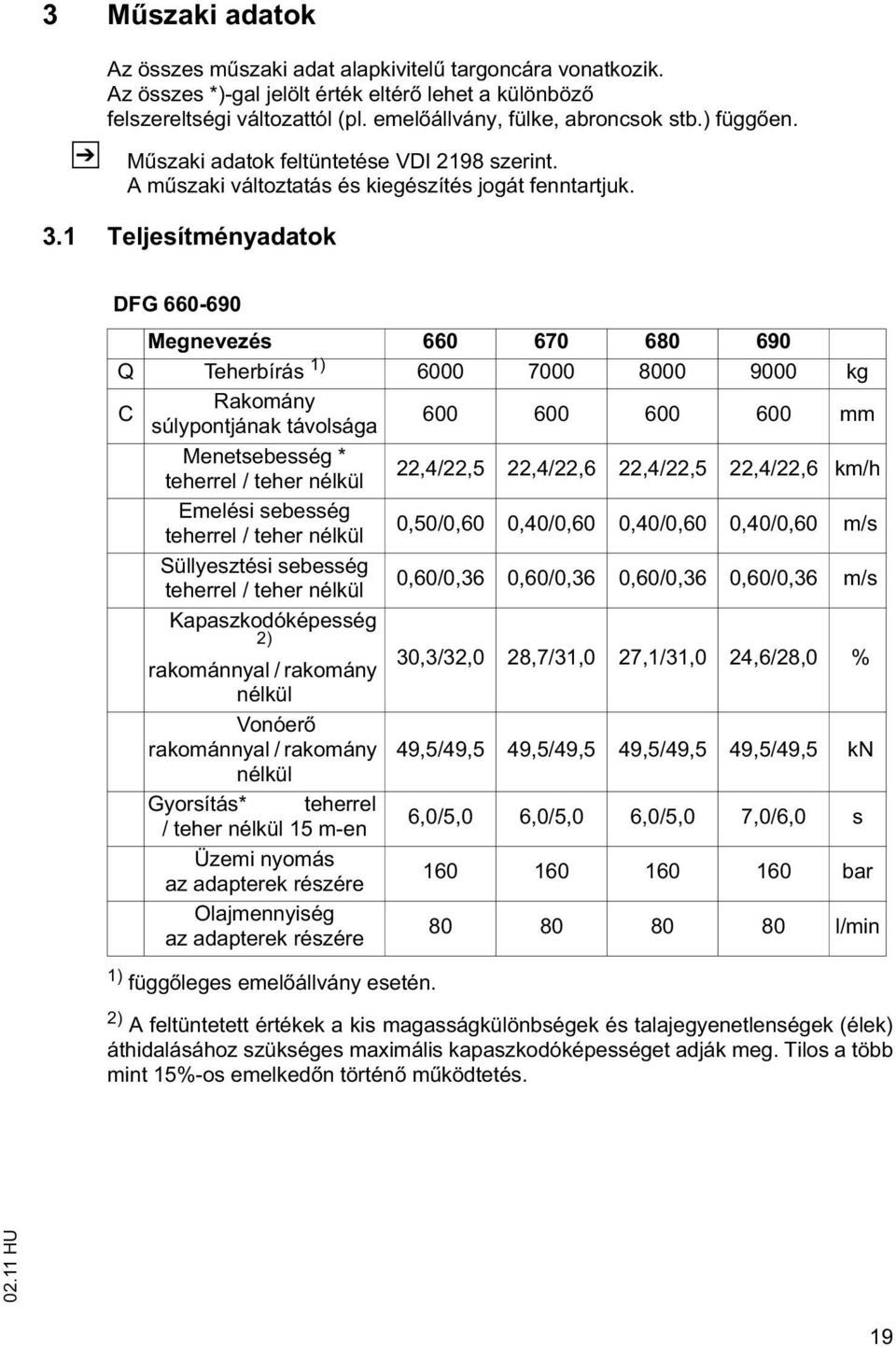

18 3 M szaki adatok Z Az összes m szaki adat alapkivitel targoncára vonatkozik. Az összes *)-gal jelölt érték eltér lehet a különböz felszereltségi változattól (pl. emel állvány, fülke, abroncsok stb.) függ en. M szaki adatok feltüntetése VDI 2198 szerint. A m szaki változtatás és kiegészítés jogát fenntartjuk. 3.1 Teljesítményadatok DFG Megnevezés Q Teherbírás 1) kg C Rakomány súlypontjának távolsága mm Menetsebesség * teherrel / teher nélkül 22,4/22,5 22,4/22,6 22,4/22,5 22,4/22,6 km/h Emelési sebesség teherrel / teher nélkül 0,50/0,60 0,40/0,60 0,40/0,60 0,40/0,60 m/s Süllyesztési sebesség teherrel / teher nélkül 0,60/0,36 0,60/0,36 0,60/0,36 0,60/0,36 m/s Kapaszkodóképesség 2) rakománnyal / rakomány 30,3/32,0 28,7/31,0 27,1/31,0 24,6/28,0 % nélkül Vonóer rakománnyal / rakomány 49,5/49,5 49,5/49,5 49,5/49,5 49,5/49,5 kn nélkül Gyorsítás* teherrel / teher nélkül 15 m-en 6,0/5,0 6,0/5,0 6,0/5,0 7,0/6,0 s Üzemi nyomás az adapterek részére bar Olajmennyiség az adapterek részére l/min 1) függ leges emel állvány esetén. 2) A feltüntetett értékek a kis magasságkülönbségek és talajegyenetlenségek (élek) áthidalásához szükséges maximális kapaszkodóképességet adják meg. Tilos a több mint 15%-os emelked n történ m ködtetés. 19

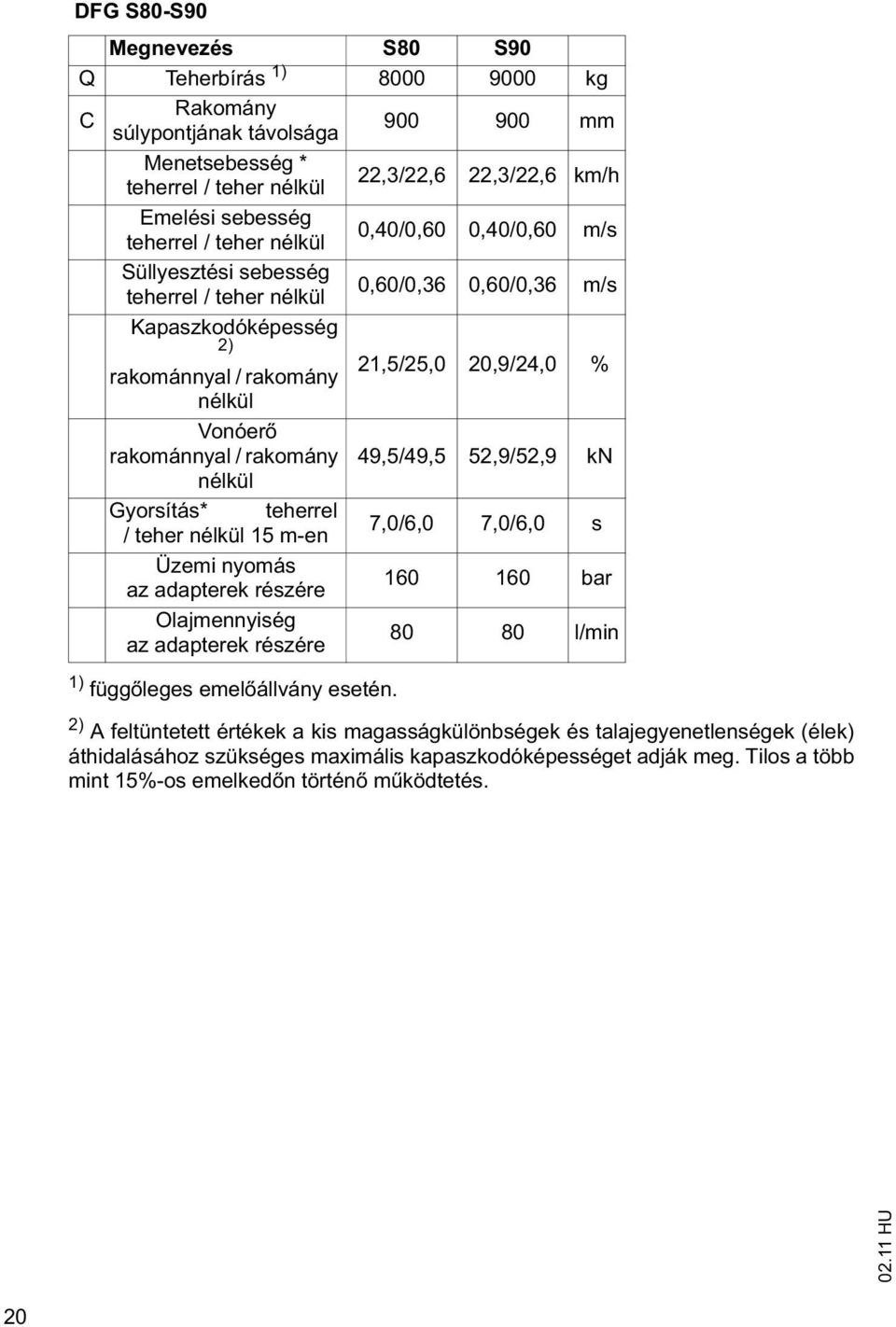

19 DFG S80-S90 Megnevezés S80 S90 Q Teherbírás 1) kg C Rakomány súlypontjának távolsága mm Menetsebesség * teherrel / teher nélkül 22,3/22,6 22,3/22,6 km/h Emelési sebesség teherrel / teher nélkül 0,40/0,60 0,40/0,60 m/s Süllyesztési sebesség teherrel / teher nélkül 0,60/0,36 0,60/0,36 m/s Kapaszkodóképesség 2) rakománnyal / rakomány 21,5/25,0 20,9/24,0 % nélkül Vonóer rakománnyal / rakomány 49,5/49,5 52,9/52,9 kn nélkül Gyorsítás* teherrel / teher nélkül 15 m-en 7,0/6,0 7,0/6,0 s Üzemi nyomás az adapterek részére bar Olajmennyiség az adapterek részére l/min 1) függ leges emel állvány esetén. 2) A feltüntetett értékek a kis magasságkülönbségek és talajegyenetlenségek (élek) áthidalásához szükséges maximális kapaszkodóképességet adják meg. Tilos a több mint 15%-os emelked n történ m ködtetés. 20

20 TFG Megnevezés Q Teherbírás ( kg C Rakomány súlypontjának távolsága mm Menetsebesség * teherrel / teher nélkül 22,4/22,6 22,4/22,6 22,4/22,6 22,4/22,6 km/h Emelési sebesség teherrel / teher nélkül 0,40/0,48 0,40/0,48 0,40/0,48 0,40/0,48 m/s Süllyesztési sebesség teherrel / teher nélkül 0,60/0,48 0,60/0,36 0,60/0,36 0,60/0,36 m/s Kapaszkodóképesség (2 rakománnyal / rakomány 27,5/30,0 27,5/30,0 26,5/30,0 23,0/27,0 % nélkül Vonóer rakománnyal / rakomány 45,6/45,6 45,6/45,6 45,6/45,6 45,6/45,6 kn nélkül Gyorsítás* teherrel / teher nélkül 15 m-en 6,0/5,0 6,0/5,0 6,0/5,0 7,0/6,0 s Üzemi nyomás az adapterek részére bar Olajmennyiség az adapterek részére l/min 1) függ leges emel állvány esetén. 2) A feltüntetett értékek a kis magasságkülönbségek és talajegyenetlenségek (élek) áthidalásához szükséges maximális kapaszkodóképességet adják meg. Tilos a több mint 15%-os emelked n történ m ködtetés. 21

21 TFG S80-S90 Megnevezés S80 S90 Q Teherbírás kg C Rakomány súlypontjának távolsága mm Menetsebesség * teherrel / teher nélkül 22,4/22,6 22,4/22,6 km/h Emelési sebesség teherrel / teher nélkül 0,40/0,48 0,40/0,48 m/s Süllyesztési sebesség teherrel / teher nélkül 0,60/0,36 0,60/0,36 m/s Kapaszkodóképesség* rakománnyal / rakomány nélkül Vonóer rakománnyal / rakomány nélkül Gyorsítás* teherrel / teher nélkül 15 m-en Üzemi nyomás az adapterek részére Olajmennyiség az adapterek részére 20,2/23,0 17,6/20,0 % 45,6/45,6 45,6/45,6 kn 7,0/6,0 7,0/6,0 s bar l/min 1) függ leges emel állvány esetén. 2) A feltüntetett értékek a kis magasságkülönbségek és talajegyenetlenségek (élek) áthidalásához szükséges maximális kapaszkodóképességet adják meg. Tilos a több mint 15%-os emelked n történ m ködtetés. 22

22 3.2 Méretek DFG Megnevezés a/2 Biztonsági távolság mm h 1 Emel oszlop mm magassága behúzott pozícióban* h 3 Emelési magasság* mm h 4 Emel oszlop mm magassága kiemelt pozícióban* h 6 Véd tet feletti mm magasság* h 7 Ülésmagasság* mm h 10 Vonószerkezet magassága mm Emel oszlop billentése el re* Emel oszlop billentése vissza* l 1 Hosszúság, villával* mm l 2 Hosszúság villa mm hátoldalával* b 1 Teljes szélesség* mm s/e/l Villák méretei* 50/150/ 1200 m 1 Szabad magasság teherrel emel oszlop alatt* m 2 Hasmagasság a tengelytáv közepén* Villatartó ISO 2328, A, B osztály/típus 60/150/ /150/ /150/ 1200 mm mm mm 4 A 4 A 4 A 4 A mm b 3 Villatartó szélessége mm Ast Munkafolyosó mm szélessége hosszában elhelyezett 800 x 1200-as raklap esetén Ast Munkafolyosó mm szélessége keresztben elhelyezett 1000 x 1200-as raklap esetén Wa Fordulási sugár mm 23

23 DFG Megnevezés b 13 Legkisebb forgáspont mm távolság x Rakománytávolság* mm c A rakomány mm súlypontja y Keréktáv mm *) A táblázatban feltüntetett adatok megfelelnek az alapkivitelnek. DFG S80-S90 Megnevezés S80 S90 a/2 Biztonsági távolság mm h 1 Emel oszlop mm magassága behúzott pozícióban* h 3 Emelési magasság* mm h 4 Emel oszlop mm magassága kiemelt pozícióban* h 6 Véd tet feletti mm magasság* h 7 Ülésmagasság* mm h 10 Vonószerkezet magassága mm Emel oszlop 6 6 billentése el re* Emel oszlop 9 9 billentése vissza* l 1 Hosszúság, villával* mm l 2 Hosszúság villa mm hátoldalával* b 1 Teljes szélesség* mm s/e/l Villák méretei* 70/180/ 70/180/ mm m 1 Szabad magasság mm teherrel emel oszlop alatt* m 2 Hasmagasság a mm tengelytáv közepén* Villatartó ISO 2328, A, 4 A 4 A mm B osztály/típus b 3 Villatartó szélessége mm 24

24 DFG S80-S90 Megnevezés S80 S90 Ast Munkafolyosó mm szélessége hosszában elhelyezett 800 x 1200-as raklap esetén Ast Munkafolyosó mm szélessége keresztben elhelyezett 1000 x 1200-as raklap esetén Wa Fordulási sugár mm b 13 Legkisebb forgáspont mm távolság x Rakománytávolság* mm c A rakomány mm súlypontja y Keréktáv mm *) A táblázatban feltüntetett adatok megfelelnek az alapkivitelnek. TFG Megnevezés a/2 Biztonsági távolság mm h 1 Emel oszlop mm magassága behúzott pozícióban* h 3 Emelési magasság* mm h 4 Emel oszlop mm magassága kiemelt pozícióban* h 6 Véd tet feletti mm magasság* h 7 Ülésmagasság* mm h 10 Vonószerkezet magassága mm Emel oszlop billentése el re* Emel oszlop billentése vissza* l 1 Hosszúság, villával* mm l 2 Hosszúság villa mm hátoldalával* b 1 Teljes szélesség* mm s/e/l Villák méretei* 50/150/ /150/ /150/ /150/ 1200 mm 25

25 TFG Megnevezés m 1 Szabad magasság mm teherrel emel oszlop alatt* m 2 Hasmagasság a mm tengelytáv közepén* Villatartó ISO 2328, A, 4 A 4 A 4 A 4 A mm B osztály/típus b 3 Villatartó szélessége mm Ast Munkafolyosó mm szélessége hosszában elhelyezett 800 x 1200-as raklap esetén Ast Munkafolyosó mm szélessége keresztben elhelyezett 1000 x 1200-as raklap esetén Wa Fordulási sugár mm b 13 Legkisebb forgáspont mm távolság x Rakománytávolság* mm c A rakomány mm súlypontja y Keréktáv mm *) A táblázatban feltüntetett adatok megfelelnek az alapkivitelnek. TFG S80-S90 Megnevezés S80 S90 a/2 Biztonsági távolság mm h 1 Emel oszlop mm magassága behúzott pozícióban* h 3 Emelési magasság* mm h 4 Emel oszlop mm magassága kiemelt pozícióban* h 6 Véd tet feletti mm magasság* h 7 Ülésmagasság* mm h 10 Vonószerkezet magassága mm Emel oszlop billentése el re*

26 TFG S80-S90 Megnevezés S80 S90 Emel oszlop 9 9 billentése vissza* l 1 Hosszúság, villával* mm l 2 Hosszúság villa mm hátoldalával* b 1 Teljes szélesség* mm s/e/l Villák méretei* 70/180/ 1800 m 1 Szabad magasság teherrel emel oszlop alatt* m 2 Hasmagasság a tengelytáv közepén* Villatartó ISO 2328, A, B osztály/típus 70/180/ 1800 mm mm mm 4 A 4 A mm b 3 Villatartó szélessége mm Ast Munkafolyosó mm szélessége hosszában elhelyezett 800 x 1200-as raklap esetén Ast Munkafolyosó mm szélessége keresztben elhelyezett 1000 x 1200-as raklap esetén Wa Fordulási sugár mm b 13 Legkisebb forgáspont mm távolság x Rakománytávolság* mm c A rakomány mm súlypontja y Keréktáv mm *) A táblázatban feltüntetett adatok megfelelnek az alapkivitelnek. 27

27 28

28 3.3 Tömeg Z Minden adat kg-ban. DFG Önsúly* Tengelyterhelés teher 5500/ / / /6500 nélkül el l / hátul* Tengelyterhelés rakománnyal elöl/hátul* 14900/ / / /2500 *) A táblázatban feltüntetett adatok megfelelnek az alapkivitelnek. DFG S80-S90 S80 S90 Önsúly* Tengelyterhelés teher 7400/ /7300 nélkül el l / hátul* Tengelyterhelés rakománnyal elöl/hátul* 20400/ /2000 *) A táblázatban feltüntetett adatok megfelelnek az alapkivitelnek. TFG Önsúly* Tengelyterhelés teher 5610/ / / /7000 nélkül el l / hátul* Tengelyterhelés rakománnyal elöl/hátul* 14810/ / / /2500 *) A táblázatban feltüntetett adatok megfelelnek az alapkivitelnek. TFG S80-S90 S80 S90 Önsúly* Tengelyterhelés teher 7000/ /7800 nélkül el l / hátul* Tengelyterhelés rakománnyal elöl/hátul* 20100/ /2000 *) A táblázatban feltüntetett adatok megfelelnek az alapkivitelnek. 29

29 3.4 Az emel állvány típusai Z Minden adat mm-ben DFG/TFG VDI 3596 Megnevezés ZT ZZ DZ Emelé s h 3 Szabad emelés h 2 Emel oszlop-táblázat Szerkezeti magasság behúzott oszloppal h 1 Szerkezeti magasság kiemelt oszloppal h 4 660/ / A jelen áttekintés nem tartalmazza az egyedi kiviteleket. 30

30 DFG/TFG 690-S90 VDI 3596 Megnevezés ZT ZZ DZ Emelé s h 3 Szabad emelés h 2 Emel oszlop-táblázat Szerkezeti magasság behúzott oszloppal h 1 Szerkezeti magasság kiemelt oszloppal h S80 S S80 S A jelen áttekintés nem tartalmazza az egyedi kiviteleket. 31

31 3.5 Kerékabroncs MEGJEGYZÉS A gyárilag szerelt abroncsok/felnik pótlására kizárólag az eredeti pótalkatrészeket, ill. a gyártó által engedélyezett abroncsokat használja, ellenkez esetben a gyártói el írásokat nem lehet betartani. Kérdés esetén forduljon a gyártó ügyfélszolgálatához. DFG/TFG Megnevezés Gumiabro ncsok elöl Gumiabro ncs hátul DFG / TFG SE* 355/ / , ,25-15 Leveg * 355/ PR 355/ PR 8, PR 8, PR Abroncsnyomás bar Meghúzási nyomaték Nm SE* 8, , , Leveg * 8, PR 8, PR 8, PR PR Abroncsnyomás bar Meghúzási nyomaték Nm DFG/TFG S80-S90 Megnevezés Gumiabro ncsok elöl Gumiabro ncs hátul DFG / TFG S80 S90 SE* Leveg * PR PR Abroncsnyomás bar Meghúzási nyomaték Nm SE* Leveg * PR PR Abroncsnyomás bar Meghúzási nyomaték Nm 290 DFG *) A táblázatban feltüntetett típusok megfelelnek az alapkivitelnek. A járm felszereltségét l függ en eltér abroncsot is fel lehet szerelni. 32

32 3.6 A motor adatai DFG Megnevezés DFG 660 DFG 670 DFG 680 Henger/henger rtartalom 4/4400 4/4400 4/4400 cm³ Névleges fordulatszám min-1 (terheletlen) Üresjárati fordulatszám min-1 Motorteljesítmény kw Üzemanyag-fogyasztás 60 VDI munkafolyamat/h 7,9 8,3 8,7 l/h [kg/h] DFG 690-S90 Megnevezés DFG 690 DFG S80 DFG S90 Henger/henger rtartalom 4/4400 4/4400 6/6600 cm³ Névleges fordulatszám min-1 (terheletlen) Üresjárati fordulatszám min-1 Motorteljesítmény kw Üzemanyag-fogyasztás 60 VDI munkafolyamat/h ,5 l/h [kg/h] TFG Megnevezés TFG 660 TFG 670 TFG 680 Henger/henger rtartalom 8/5700 8/5700 8/5700 cm³ Névleges fordulatszám min-1 (terheletlen) Üresjárati fordulatszám min-1 Motorteljesítmény kw Üzemanyag-fogyasztás 60 VDI munkafolyamat/h 8,4 8,9 9,3 l/h [kg/h] TFG 690-S90 Megnevezés TFG 690 TFG S80 TFG S90 Henger/henger rtartalom 8/5700 8/5700 8/5700 cm³ Névleges fordulatszám min-1 (terheletlen) Üresjárati fordulatszám min-1 Motorteljesítmény kw Üzemanyag-fogyasztás 60 VDI munkafolyamat/h 10,6 10,6 11,1 l/h [kg/h] 33

33 3.7 EN szabványok Z Z Tartós zajszint DFG , S80: 78 db (A)* DFG S90: 70 db (A)* TFG: 78 db(a)* *+/- 4 db(a) a járm felszereltségét l függ en az EN szabvány szerint, az ISO 4871 szabvány el írásaival összhangban. A tartós zajszint szabvány szerinti átlagérték, és figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezel fülénél kell mérni. Vibráció az EN szabvány szerint. A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerint a lineárisan összegzett, súlyozott gyorsulás függ leges irányban. A rezgésgyorsulás állandó sebesség mellett, küszöbön történ áthaladáskor kerül meghatározásra. A targonca számára egy alkalommal kerültek kiszámításra ezek a mérési adatok, amelyeket nem szabad összekeverni a 2002/44/EK/Vibrációk cím üzemeltetési irányelv szerinti, munkavállalókat érint vibrációkkal. A gyártó a munkavállalókat érint rezgések méréséhez különleges szolgáltatást kínál, (lásd "A munkavállalókat ér vibrációk mérése" oldalon 203). Teljes testre ható vibráció Motortípus Vibráció a wz Bizonytalanság TFG 1,5 m/s 2 0,2 m/s 2 DFG S90 0,9 m/s 2 0,1 m/s 2 DFG , S80 0,7 m/s 2 0,2 m/s 2 Z Karra-kézre ható vibráció Vibráció < 2,5 m/s 2 A teljes testre jellemz vibrációs érték nem használható az üzem közbeni tényleges vibráció meghatározásához. Ez függ az üzemi körülményekt l (utak állapota, munkamódszer, stb.), ezért a helyszínen kell meghatározni. Feltétlenül szükséges a karra-kézre ható vibráció meghatározása is még akkor is, ha az értékek nem utalnak veszélyeztetésre, mint például ebben az esetben. 34

34 Z Elektromágneses összeférhet ség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történ bárminem változtatáshoz a gyártó írásbeli engedélye szükséges. FIGYELMEZTETÉS! Orvostechnikai készülékek nem ionizáló sugárzás miatti meghibásodása A targonca olyan elektromos felszereltsége, amely nem ionizáló sugárzást bocsát ki (pl. vezeték nélküli adatátvitelnél), zavarhatja a kezel orvostechnikai készülékének (szívritumus-szabályozójának, hallókészülékének stb.) m ködését, és hibás m ködést idézhet el. Orvossal vagy az orvostechnikai készülék gyártójával kell tisztázni, hogy lehet-e alkalmazni a készüléket a targonca környezetében. 35

35 3.8 Alkalmazási feltételek Környezeti h mérséklet -20 és 40 Cközötti üzemeltetés esetén Z Széls séges h mérséklet- vagy páratartalomváltozás melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. 3.9 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175 Targoncák biztonsága. Villamos követelmények szerinti, rendeltetésszer használata esetén. 36

36 H mm L 6 Q XXX XXX mm XXX L 6 Q kg XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX 4 Jelölési helyek és típustáblák Z Az olyan figyelmeztet és utasításokat tartalmazó tábláknak, mint a teherbírástábláknak, a rögzítési pontoknak, valamint a típustábláknak mindig olvashatóknak kell lenniük, ezeket szükség esetén ki kell cserélni

37 Sz. Megnevezés 15 A teherfelvev eszközön tilos tartózkodni / A teherfelvev eszköz alatt tilos tartózkodni / Becsíp dési veszély az emel oszlop kezelésekor 16 Figyelmeztetés boruláskor; utast szállítani tilos 17 Emelési pontok daruval történ rakodáshoz (o) 18 Tartsa be az üzemeltetési útmutatóban leírt utasításokat 19 Csatolja be a biztonsági övet 20 Forró felületre utaló figyelmeztetés 21 A kipufogócsövet a fülke billentése el tt hátra kell fordítani 22 Haladás / oszlop billentés emelt teherrel tilos 23 Vizsgamatrica (o) 24 Emelési pontok kocsiemel höz 25 Terhelési tábla 26 Üzemanyag 27 A targonca típustáblája 38

38 4.1 Típustábla Z Sz. Megnevezés Sz. Megnevezés 28 Típus 33 Gyártási év 29 Sorozatszám 34 Tehersúlypont távolsága mm-ben 30 Névleges teherbírás kg-ban 31 Hajtásteljesítmény 31 Hajtásteljesítmény 36 Gyártó 35 Önsúly kg-ban 37 Gyártó logója 32 Extra tartozék A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (29). 39

39 4.2 A targonca teherbírástáblája VIGYÁZAT! Balesetveszély a villafogak cseréje miatt A kiszállítási állapottól eltér villafogak cseréjekor megváltozik a teherbírás. A villafogak cseréjekor egy további teherbírástáblát kell elhelyezni a targoncán. A villa nélkül kiszállított járm vekre alapkivitel villafogakra vonatkozó teherbírástáblát kell felszerelni (hossz: 1150 mm). A teherbírástábla (25) adja meg a targonca Q kg teherbírását függ leges emel állvány esetén. Táblázatos formában mutatja meg, hogy mekkora a maximális teherbíróképesség egy bizonyos D tehersúlypont esetén (mm-ben), és mekkora a kívánt H emelési magasság (mm-ben). A targonca teherbírástáblája (25) megadja a targonca teherbírását a villákkal a kiszállításkori állapotban. Példa a maximális teherbírás kiszámítására: Ha a D tehersúlypont távolság 700 mm, a h 3 maximális emelési magasság pedig mm, akkor a Q maximális teherbírás 6940 kg Emelési magasság korlátozása A bels és küls emel oszlopon látható nyílformájú jelölések (38 és 39) jelzik a vezet nek, hogy mikor éri el a terhelési diagramban el írt emelési magassághatárt

40 4.3 A rászerelt egység teherbírástáblája Z A rászerelt egységek teherbírástáblája a targonca teherbírástáblája mellett látható, és a targonca Q kg teherbírását mutatja meg az adott rászerelt egységgel. A rászerelt egység teherbírástábláján megadott sorozatszámnak meg kell egyeznie a rászerelt egység típustáblájával. A 600 mm feletti súlyponttal rendelkez rakomány esetén felfelé csökken a teherbíróképesség a módosult súlypont különbségével. 4.4 Emelési pontok kocsiemel höz Az Emelési pontok a kocsi emeléséhez tábla (24) jelzi a targonca emeléséhez és alábakolásához kialakított helyeket Stabilitás A targonca stabilitását a technika mai ismeretei szerint ellen riztük. Ennek során figyelembe vettük azokat a dinamikus és statikus billent er ket, amelyek rendeltetésszer használat során keletkezhetnek. A targonca stabilitását többek között a következ tényez k befolyásolják: gumiabroncs, emel állvány, rászerelt egység, a szállított teher (méret, tömeg és súlypont) FIGYELMEZTETÉS! Balesetveszély a stabilitás elvesztése miatt A felsorolt komponensek módosítása a stabilitás megváltozását vonja maga után. 41

41 42

42 C Szállítás és els üzembe helyezés 1 Szállítás A szállítás az emel állvány magasságától és a helyi viszonyoktól függ en az alkalmazás helyén történhet két különböz módon: állva, szerelt állvánnyal (alacsony szerkezeti magasság esetén) állva, leszerelt állvánnyal (nagy szerkezeti magasság esetén), leválasztva valamennyi mechanikus csatlakozást és az összes hidraulika vezetéket az alapkészülék és az állvány között. 2 A targonca rakodása 2.1 A targonca súlypontjai FIGYELMEZTETÉS! Veszély a súlypontok módosulása miatt Az összsúlyponti helyzet különböz lehet a járm felszereltség (f ként az emel állvány kivitelének) függvényében. Kis szerkezeti magassággal rendelkez emel állványnál a súlypont az ellensúly irányába helyez dik át. Nagy szerkezeti magassággal rendelkez emel állványnál a súlypont a járm közepe felé helyez dik át. A mellékelt képen látható a körülbelüli súlyponti helyzet. 43

43 2.2 A targonca daruval történ rakodása VIGYÁZAT! Az emel állvány megsérülhet A daruval történ rakodás csak az els üzembe helyezés el tti szállításra szolgál. Darus berakodást csak külön erre a feladatra kiképzett szakember végezhet a VDI 2700 és a VDI 2703 irányelv ajánlásai szerint. VESZÉLY! A darulánc elszakadása balesetet okozhat! Csak megfelel teherbírású daruláncot szabad használni. Rakodósúly = targonca önsúlya (+ akkumulátortömeg elektromos járm esetén). Az emel oszlopot egészen döntse vissza. A daruláncnak az oszlopon legalább 2 mm szabad hosszal kell rendelkeznie. A darulánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt egységgel vagy a védet tet vel. Tilos a felemet teher alá lépni. Z A targonca önsúlya: (lásd "Típustábla" oldalon 39). A targonca daruval történ rakodása El feltételek Parkolja le biztonságosan a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 104). 40 Rögzítse biztonságosan a daru láncát a csatlakozási pontokon (40) és (41). A targonca felemelése és rakodása. Óvatosan engedje le a targoncát és állítsa le biztos helyen, (lásd "A targonca biztonságos parkolása" oldalon 104). Biztosítsa a targoncát ékekkel a véletlen elgurulás ellen! A darus rakodás befejez dött Rakodás második targoncával VESZÉLY! Zuhanásveszély A targoncát tilos egy másik targoncával rakodni! 44

44 3 A targonca biztosítása szállítás közben FIGYELMEZTETÉS! Véletlenszer elmozdulás szállítás közben A targonca és az emel állvány szállítás közbeni szakszer tlen rögzítése súlyos balasetet idézhet el. A berakodást csak külön erre a feladatra kiképzett szakemberekkel szabad elvégezni a VDI 2700 és a VDI 2703 irányelv ajánlásai szerint. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. Teherautóval vagy pótkocsival történ szállítás esetén a járm vet szakszer en rögzíteni kell. A rakodófelületnek rögzít gy r kkel és fa padlóburkolattal kell rendelkeznie az ékek rögzítéséhez. A targoncát ékekkel biztosítani kell a véletlenszer elmozdulás ellen! Csak megfelel névleges szilárdságú feszít - vagy rögzít hevedereket használjon. Rögzítés emel állvánnyal Rögzítés emel állvány nélkül A targonca rögzítése szállításhoz El feltételek A targonca biztosan legyen leállítva egy teherautóra vagy pótkocsira, (lásd "A targonca biztonságos parkolása" oldalon 104). Szükséges szerszám és anyag 2 feszít heveder feszít szerkezettel Biztosító ékek. A targonca rögzítéséhez a feszít hevedert (43) az emel állvány f kereszttartóján (40) és a vonószerkezeten (41), ill. az elüls tengelykereszttartón (42) és a vonószerkezeten (41) kell rögzíteni. A feszít hevedereket (43) szorosan meg kell húzni a feszít szerkezettel. A targonca rögzítve van a szállításhoz. 45

45 4 Els üzembe helyezés Biztonsági utasítások az összeszereléshez és az üzembe helyezéshez FIGYELMEZTETÉS! A hibás összeszerelés balesetveszélyt okozhat A targoncának a használat helyén történ összeszerelését, az üzembe helyezést és a vezet oktatását csak a gyártó kifejezetten ezekre a feladatokra kiképzett ügyfélszolgálata végezheti. Csak az emel állvány el írásszer felszerelése után szabad a hidraulikavezetékeket az alapjárm és az emel állvány közötti illeszt felületen összekapcsolni. A targoncát csak ezután lehet üzembe helyezni. Ha több targonca érkezik a szállítmánnyal, akkor ügyelni kell arra, hogy mindig csak azonos sorozatszámmal rendelkez teherfelvev szerkezet, emel állvány és alapjárm kerüljön összeszerelésre. Leszállítás vagy szállítás után az üzemkész állapot a következ képpen érhet el: Ellen rizze a felszerelés teljességét. Ellen rizze a motorolaj mennyiségét. Ellen rizze a hidraulikaolaj mennyiségét. Ellen rizze a hajtóm olaj mennyiségét (csak hidrodinamikus haladás-üzemmóddal rendelkez járm esetén). Ellen rizze a fékfolyadék mennyiségét (csak hidrodinamikus haladás-üzemmóddal rendelkez targonca esetén). Ellen rizze az akkumulátorcsatlakozásokat. Ellen rizze az akkumulátor savszintjét (csak gondozásmentes kivitel esetén). A targoncát most üzembe helyezheti,(lásd "A targonca el készítése az üzemeltetésre" oldalon 88). 46

46 D A targonca feltöltése üzemanyaggal 1 Általános 1.1 Biztonsági szabályok a gázolaj és a cseppfolyós gáz kezeléséhez WARNUNG! A rögzítetlen targonca balesetveszélyt okoz Lehetséges a targonca véletlen mozgása. Tankolás, illetve a gázpalack cseréje el tt a járm vet biztonságosan le kell állítani, (lásd "A targonca biztonságos parkolása" oldalon 104) WARNUNG! Balesetveszély gyulladás miatt Az üzemanyag és a hajtógáz meggyulladhat. Tilos az üzemanyagok és a hajtógáz kezelése során a tankolási terület közelében dohányozni, nyílt lángot vagy bármilyen más t zforrást alkalmazni. Szerelje fel jól látható helyre a területet jelöl táblákat. Tilos a gyúlékony anyagok tárolása ezen a területen. Mindig legyenek elérhet, kézi porral oltó készülékek a tankolás környékén. A cseppfolyós gáz okozta t z eloltására csak A, B és C típusú tüzek oltására alkalmas porral oltó készüléket szabad használni. A szivárgó hajtógázpalackot azonnal vigye a szabadba, jól látható módon jelölje meg és jelentse a szállítónak. Tárolás és szállítás A gázolaj és a cseppfolyós gáz szállítására és tárolására használt berendezéseknek teljesíteniük kell a törvényi el írásokat. Ha nem áll rendelkezésre egyetlen tölt állomás sem, az üzemanyagot tárolja és szállítsa tiszta és engedélyezett edényben. Az edény tartalmát egyértelm en jelölni kell. 47

47 HINWEIS Üzemanyag okozta környezeti károk A kifolyt gázolajat kösse meg megfelel eszközzel. Ártalmatlanítsa a megkötött hidraulikaolajat és üzemanyagsz r t az érvényes környezetvédelmi el írások szerint. A tankolást és a gázpalackcserét végz dolgozók A targonca tankolását vagy hajtógázpalack-cseréjét végz személyek kötelesek elsajátítani az üzemanyagok sajátosságaira vonatkozó, a folyamatok veszélytelen végrehajtásához szükséges tudnivalókat. VORSICHT! A cseppfolyós gáz megfagyása A cseppfolyós gáz fagyási sebet okoz a b rön. Kerülje a b rrel történ közvetlen érintkezését. Viseljen véd keszty t. A hajtógáztartály feltöltése A gáztartályok a járm re csatlakoztatva maradnak, és feltöltésük a gáztölt állomáson történik. Tankoláskor be kell tartani a tankolóberendezés és hajtógáztartály gyártójának el írásait, valamint az érvényes helyi és törvényi el írásokat. HINWEIS Utasítások a hajtógázrendszerek biztonságos üzemeltetéshez A hajtógázrendszer és -tartály összes karbantartási és üzemfenntartási m veletét csak képesített és a hajtógázrendszereken végzend munkákra kiképzett szakszemélyzet végezheti el. Az üzemeltet nek be kell tartania a cseppfolyós gáz használatára vonatkozó törvényi el írásokat, m szaki szabványokat és a baleset-megel zési el írásokat. A napi üzembe vétel el tt a vezet köteles ellen rizni a hajtógázrendszer összes hozzáférhet alkotórészének kifogástalan állapotát a mindenkori ország érvényes el írásai alapján. A targonca nem üzemeltethet a hajtógázrendszer egyes alkotórészeinek sérülése, rozsdásodása és elhasználódása esetén. 48
