DFG/TFG 316s/320s. Dízel- és gázüzemű targoncák hidrosztatikus hajtással (1.600/2.000 kg)

Átírás

1 Hidrosztatikus meghajtás a magas menetkomfort és a maximális rakodási teljesítmény érdekében Alacsony fogyasztás Nagy menetstabilitás a rendkívül alacsony súlypontnak és a magasan felfüggesztett hátsóhídnak köszönhetően Asszisztens rendszerek (opcionális) Egyénileg illeszthető kezelési koncepció Kezelőorientált munkahely DFG/TFG 316s/320s Dízel- és gázüzemű targoncák hidrosztatikus hajtással (1.600/2.000 kg) A hidrosztatikus hajtással rendelkező dízel- és gázüzemű targoncáink kimagasló rakodási teljesítményt nyújtanak, előnyeik elsősorban sok irányváltással járó üzemben (például teherautók rakodásánál) mutatkoznak meg. Itt tökéletesen érvényesülnek a hidrosztatikus hajtástechnika előnyei: dinamikus gyorsulás, gyors irányváltás és precíz haladás. Öt választható menetprogram segítségével optimális teljesítmény érhető el különböző alkalmazási területeken. Az autóiparból átvett modern motorok elektronikus vezérlése már önmagában meggyőző. Precíz munkavégzést tesz lehetővé és optimális teljesítményt nyújt alacsony fogyasztás mellett. Valamennyi motor alacsony károsanyag-kibocsátással rendelkezik és megfelel a szigorú EU előírásoknak. A választható kiegészítők közé tartozik a szabályozott, 3-utas-katalizátor a gázüzemű targoncák részére, valamint részecske szűrőrendszer a dízelüzemű targoncák esetén. A nagyvonalúan kialakított kezelőfülke optimálisan a kezelők igényei szerint került kialakításra. Keskeny kormányoszlop állítható magassággal és dőlésszöggel, valamint memóriafunkcióval. A kormánykeréknél elhelyezkedő kar segítségével a kormányoszlop egy mozdulattal előre billenthető, az elsődleges kezelőelemek gyorsan és intuitív módon állíthatók be. Ez gondoskodik a biztonságról, óvja az egészséget, és nyugodt, koncentrált munkavégzést tesz lehetővé. A törhetetlen üvegtető védelmet nyújt az időjárás viszontagságai és a lehulló kisebb tárgyak ellen. A világos kezelőfülke kellemes munkahelyet nyújt, így hozzájárul a gyorsabb és biztonságosabb be- és kitárolás elvégzéséhez. A legjobb feltételeket biztosítja a hatékony munkavégzéshez a teljes műszak során.

2 DFG/TFG 316s/320s Teherbírás (kg) DFG/TFG 320s DFG/TFG 316s "c" súlypont távolság mm-ben

3 DFG/TFG 316s/320s Emelési magasság h 3 Standard emelőoszlop kialakítások DFG 316s/DFG 320s/TFG 316s/TFG 320s Emelőoszlop szerkezeti magassága h 1 Szabademelés h 2 Emelőoszlop magassága kitolt pozícióban h 4 Oszlopdöntés előre/hátra α/β (mm) (mm) (mm) (mm) ( ) DFG 316s / TFG 316s DFG 320s / TFG 320s DFG 316s / TFG 316s DFG 320s / TFG 320s DFG 316s / TFG 316s DFG 320s / TFG 320s DFG 316s / TFG 316s DFG 320s / TFG 320s Kétszeres ZT /7 7/ /7 7/ /7 7/ /6 7/ /6 7/ /6 7/ /6 7/ /6 7/ /5 Kétszeres ZZ /7 7/ /7 7/ /6 7/ /6 7/ /6 7/6 Háromszoros DZ /5 7/ /5 7/ /5 7/ /5 7/ /5 7/ /5 7/ /5 7/ /5 7/

4 Műszaki adatok VDI 2198 szerint Kiállítás dátuma: 2014/08 Jellemzők Tömeg Kerekek, futómű Méretek Teljesítmény adatok Belsőégésű motor Egyéb 1.1 Gyártó Jungheinrich 1.2 Típus DFG 316s DFG 320s 1.3 Meghajtás dízel 1.4 Kezelési mód ülő helyzet 1.5 Teherbírás / teher Q t 1, Tehersúlypont távolság c mm Tehertávolság x mm 409 1) 416 1) 1.9 Tengelytáv y mm Saját tömeg kg Tengelyterhelés teherrel elöl/ hátul kg / / Tengelyterhelés teher nélkül elöl/hátul kg / / Kerekek SE 3.2 Kerékméret elöl mm Kerékméret hátul mm 18x Kerekek száma elöl/hátul (x= hajtott kerék) 2x/2 3.6 Nyomtáv elöl b 10 mm Nyomtáv hátul b 11 mm Emelőoszlop/villa döntés előre/hátra α/β 7/7 4.2 Emelőoszlop magassága (alap pozícióban) h 1 mm Szabademelés h 2 mm Emelési magasság h 3 mm Emelőoszlop magassága kitolt pozícióban h 4 mm Védőtető (kabin) magasság h 6 mm Ülés/ plattform magasság h 7 mm Kupplung magasság h 10 mm Teljes hossz l 1 mm Géptest hossza (villatőig) l 2 mm Teljes szélesség b 1 /b 2 mm Villa mérete s/e/l mm 40 / 100 / Villakocsi ISO 2328, csoport/ A,B típus 2A 4.24 Villakocsi szélesség b 3 mm Hasmagasság rakománnyal az emelőoszlop alatt m 1 mm Szabadmagasság, a tengelytáv közepén m 2 mm Munkafolyosó szélessége 1000 x 1200 mm rakodólap esetén, keresztirányban Munkafolyosó szélessége 800 x 1200 mm rakodólap esetén, hosszirányban Munkafolyosó szélessége mm Munkafolyosó szélessége mm Fordulási sugár W a mm Legkisebb fordulási pont távolság b 13 mm Haladási sebesség teherrel/ teher nélkül km/h 19,5 / 19,5 5.2 Emelési sebesség teherrel/ teher nélkül m/s 0,6 / 0, Süllyesztési sebesség teherrel/ teher nélkül m/s 0,54 / 0, Vonóerő teherrel / teher nélkül N Kapaszkodó képesség teherrel / teher nélkül % Gyorsulási idő teherrel/ teher nélkül 15 m-re S 4,8 / 4,4 5,1 / 4, Üzemi fék hidrosztatikus 5.11 Rögzítő fék Automatikusan működésbe lépő rögzítőfék 7.1 Motor gyártója/ típusa VW / BXT 7.2 Motor teljesítménye ISO 1585 szerint kw Névleges fordulatszám /min Hengerek száma Hengerűrtartalom cm³ Üzemanyagfogyasztás VDI ciklus szerint l/h 2,3 2,5 8.1 Vezérlés típusa hidrosztatikus 8.2 Kiegészítő berendezések üzemi nyomása bar Kiegészítő berendezések olajárama l/min Kezelő fülénél mért zajszint EN szerint db (A) Vonókészülék, DIN típus DIN H típus 1) +27,5 mm beépített oldalmozgató berendezéssel Ez a típuslap a VDI 2198 előírásai szerint került kiállításra és csak a standard gép technikai adatait tartalmazza. Eltérő kerekek, más emelőszerkezet, kiegészítő berendezések, stb. más értékeket adhatnak. A változtatás és a műszaki javítások jogát fenntartjuk.

5 Műszaki adatok VDI 2198 szerint Kiállítás dátuma: 2014/08 Jellemzők Tömeg Kerekek, futómű Méretek Teljesítmény adatok Belsőégésű motor Egyéb 1.1 Gyártó Jungheinrich 1.2 Típus TFG 316s TFG 320s 1.3 Meghajtás Gázüzemű 1.4 Kezelési mód ülő helyzet 1.5 Teherbírás / teher Q t 1, Tehersúlypont távolság c mm Tehertávolság x mm 409 1) 416 1) 1.9 Tengelytáv y mm Saját tömeg kg Tengelyterhelés teherrel elöl/ hátul kg / / Tengelyterhelés teher nélkül elöl/hátul kg / / Kerekek SE 3.2 Kerékméret elöl mm Kerékméret hátul mm 18x Kerekek száma elöl/hátul (x= hajtott kerék) 2x/2 3.6 Nyomtáv elöl b 10 mm Nyomtáv hátul b 11 mm Emelőoszlop/villa döntés előre/hátra α/β 7/7 4.2 Emelőoszlop magassága (alap pozícióban) h 1 mm Szabademelés h 2 mm Emelési magasság h 3 mm Emelőoszlop magassága kitolt pozícióban h 4 mm Védőtető (kabin) magasság h 6 mm Ülés/ plattform magasság h 7 mm Kupplung magasság h 10 mm Teljes hossz l 1 mm Géptest hossza (villatőig) l 2 mm Teljes szélesség b 1 /b 2 mm Villa mérete s/e/l mm 40 / 100 / Villakocsi ISO 2328, csoport/ A,B típus 2A 4.24 Villakocsi szélesség b 3 mm Hasmagasság rakománnyal az emelőoszlop alatt m 1 mm Szabadmagasság, a tengelytáv közepén m 2 mm Munkafolyosó szélessége 1000 x 1200 mm rakodólap esetén, keresztirányban Munkafolyosó szélessége 800 x 1200 mm rakodólap esetén, hosszirányban Munkafolyosó szélessége mm Munkafolyosó szélessége mm Fordulási sugár W a mm Legkisebb fordulási pont távolság b 13 mm Haladási sebesség teherrel/ teher nélkül km/h 19,5 / 19,5 5.2 Emelési sebesség teherrel/ teher nélkül m/s 0,6 / 0, Süllyesztési sebesség teherrel/ teher nélkül m/s 0,54 / 0, Vonóerő teherrel / teher nélkül N Kapaszkodó képesség teherrel / teher nélkül % Gyorsulási idő teherrel/ teher nélkül 15 m-re S 5 / 4,6 5,1 / 4, Üzemi fék hidrosztatikus 5.11 Rögzítő fék Automatikusan működésbe lépő rögzítőfék 7.1 Motor gyártója/ típusa VW / BEF 7.2 Motor teljesítménye ISO 1585 szerint kw Névleges fordulatszám /min Hengerek száma Hengerűrtartalom cm³ Üzemanyagfogyasztás VDI ciklus szerint kg/h 2,1 2,3 8.1 Vezérlés típusa hidrosztatikus 8.2 Kiegészítő berendezések üzemi nyomása bar Kiegészítő berendezések olajárama l/min Kezelő fülénél mért zajszint EN szerint db (A) Vonókészülék, DIN típus DIN H típus 1) +27,5 mm beépített oldalmozgató berendezéssel Ez a típuslap a VDI 2198 előírásai szerint került kiállításra és csak a standard gép technikai adatait tartalmazza. Eltérő kerekek, más emelőszerkezet, kiegészítő berendezések, stb. más értékeket adhatnak. A változtatás és a műszaki javítások jogát fenntartjuk.

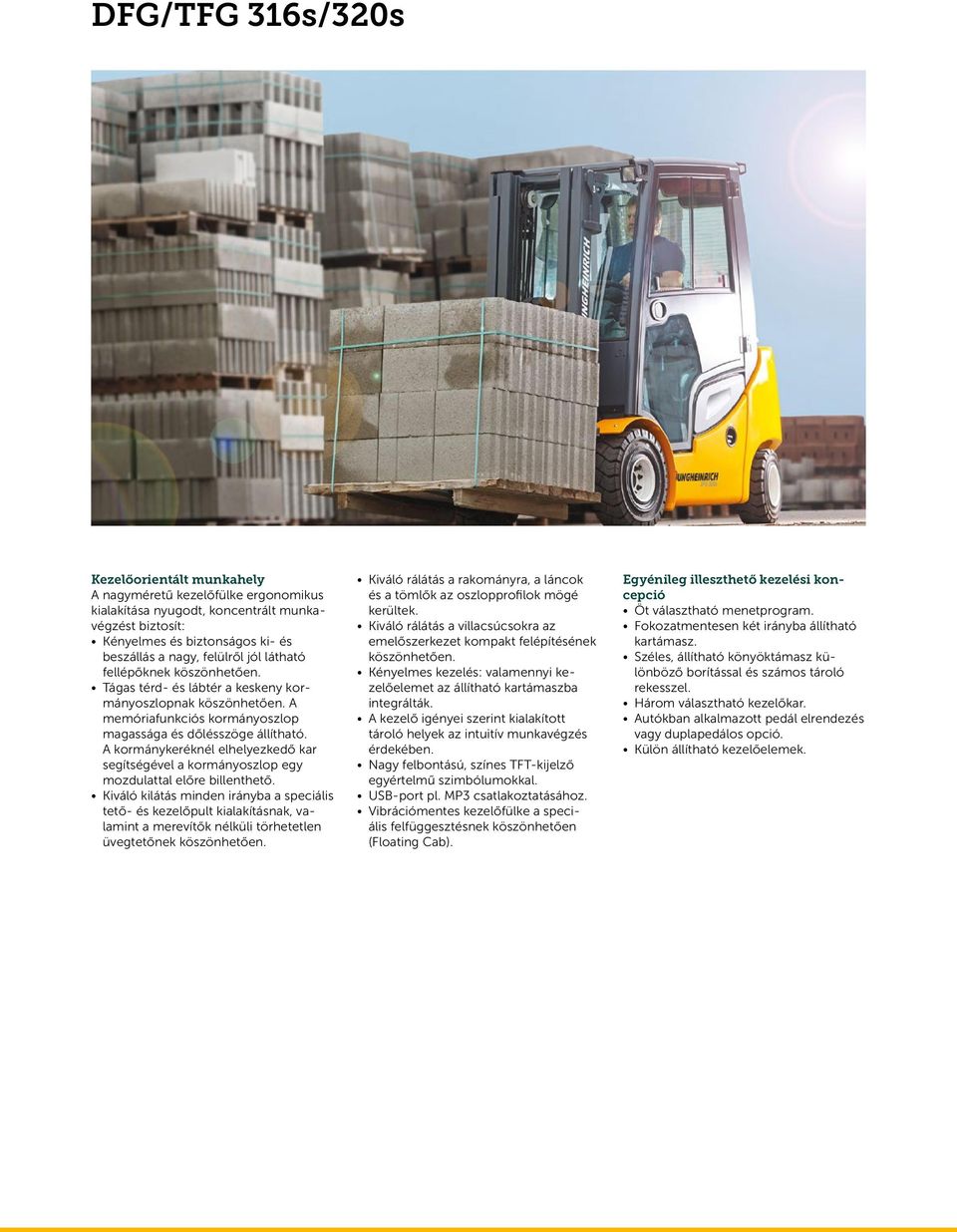

6 DFG/TFG 316s/320s Kezelőorientált munkahely A nagyméretű kezelőfülke ergonomikus kialakítása nyugodt, koncentrált munkavégzést biztosít: Kényelmes és biztonságos ki- és beszállás a nagy, felülről jól látható fellépőknek köszönhetően. Tágas térd- és lábtér a keskeny kormányoszlopnak köszönhetően. A memóriafunkciós kormányoszlop magassága és dőlésszöge állítható. A kormánykeréknél elhelyezkedő kar segítségével a kormányoszlop egy mozdulattal előre billenthető. Kiváló kilátás minden irányba a speciális tető- és kezelőpult kialakításnak, valamint a merevítők nélküli törhetetlen üvegtetőnek köszönhetően. Kiváló rálátás a rakományra, a láncok és a tömlők az oszlopprofilok mögé kerültek. Kiváló rálátás a villacsúcsokra az emelőszerkezet kompakt felépítésének köszönhetően. Kényelmes kezelés: valamennyi kezelőelemet az állítható kartámaszba integrálták. A kezelő igényei szerint kialakított tároló helyek az intuitív munkavégzés érdekében. Nagy felbontású, színes TFT-kijelző egyértelmű szimbólumokkal. USB-port pl. MP3 csatlakoztatásához. Vibrációmentes kezelőfülke a speciális felfüggesztésnek köszönhetően (Floating Cab). Egyénileg illeszthető kezelési koncepció Öt választható menetprogram. Fokozatmentesen két irányba állítható kartámasz. Széles, állítható könyöktámasz különböző borítással és számos tároló rekesszel. Három választható kezelőkar. Autókban alkalmazott pedál elrendezés vagy duplapedálos opció. Külön állítható kezelőelemek.

7 Előnyök Maximális rakodási teljesítmény Kényelmes és munkavégzést segítő fülke VW-motorok alacsony fogyasztási értékekkel Kiváló kilátás minden irányba Teljesítmény és menettulajdonságok Maximális rakodási teljesítmény a legjobb energiahatékonyság mellett - különösen a gyakori irányváltásokkal járó alkalmazásoknál. Fokozatmentes erőátvitel és magas indítónyomaték. A menet- és hidraulika funkciók pontos szabályozása a vezérlő elektronika segítségével. Öt választható menetprogram az alkalmazásra szabott, optimális teljesítmény érdekében. Automatikus fordulatszám-növelés a hidraulikus funkciók használatakor. A menetsebesség rendkívül precíz szabályozhatósága. Alacsony karbantartási költségek a közvetlen hajtás által, mely nem rendelkezik olyan kopó alkatrészekkel, mint a tengelykapcsoló, differenciálmű vagy hajtómű. Könnyű, pontos kormányzás a hidrosztatikus kormányzásnak köszönhetően. Biztonság A kiváló menetdinamikához és a maximális teljesítményhez nagyfokú biztonság társul. A hidrosztatikus targonca már szériakivitelben is számos biztonsági kiegészítővel rendelkezik: Hidraulika funkciók letiltása az ülés elhagyása esetén. Az automatikus működésű rögzítőfék megakadályozza a rámpákon, illetve emelkedőkön a visszagurulást kikapcsolt motor esetén is. Nagy stabilitás a rendkívül alacsony súlypontnak és a magasan felfüggesztett hátsóhídnak köszönhetően. Csillapított oszlopdöntés a nagyobb árubiztonság érdekében. Számos további (opcionális) asszisztens rendszer nyújt még nagyobb biztonságot a kezelő, a targonca és a rakomány számára: Access Control: a hozzáférést ellenőrző rendszer csak abban az esetben engedélyezi a targonca indítását, ha az ülésfoglaltság és a biztonsági öv zárérzékelője az előre meghatározott sorrendben kerül aktiválásra. Drive Control: kanyarodáskor a sebesség a kormány elfordításától függően, valamint bizonyos emelési magasság felett automatikusan csökken. Lift Control, mely tartalmazza a "Drive Control"-t is. Az emelőoszlop döntési sebességének automatikus csökkentése kb mm emelési magasság felett. Dőlésszög kijelzés. Hidraulika Nagy teljesítményű szűrőrendszer gondoskodik a tiszta olajról és a komponensek hosszú élettartamáról: Teljes áramú hidraulikaolaj szűrés kombinált szívó- és visszafolyó ági szűrőkkel a legnagyobb olajtisztaság érdekében. Vázszerkezetbe integrált hidraulikatartály. A hidraulikatartály szellőzése szűrőkön keresztül történik. Nyomáshatároló szelepek védik a rendszert a túlnyomástól és a túlterheléstől. Fékrendszer A hidrosztatikus meghajtás teljesen kopásmentes fékezést tesz lehetővé: Nincs szükség a fékpedál gyakori működtetésére. Rögzítõfék: olajfürdős, rugóerőtárolós lamellás fék; karbantartásmentes, zárt rendszerként. Intelligens vezérlés és elektronika Saját fejlesztésű és gyártású vezérlő szoftver és hardver. A hidraulika funkciók jól szabályozhatók az elektromágneses szelepek segítségével. A fröccsenő víztől védett elektronikus menet- és hidraulika vezérlés CAN-Bus hálózatba integrálva. Motorok A legmodernebb generációs motorok, melyek a törvényben megszabott határértékeket jelentősen túlteljesítik. Nagy teljesítményű motor alacsony fogyasztással.
