EKX 410/412/514/516k/516

Átírás

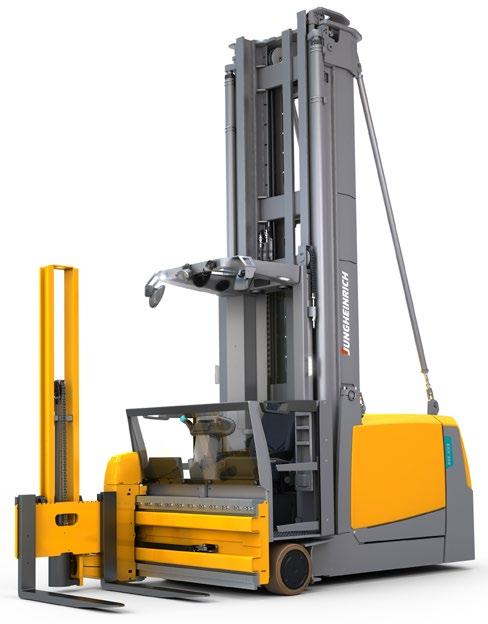

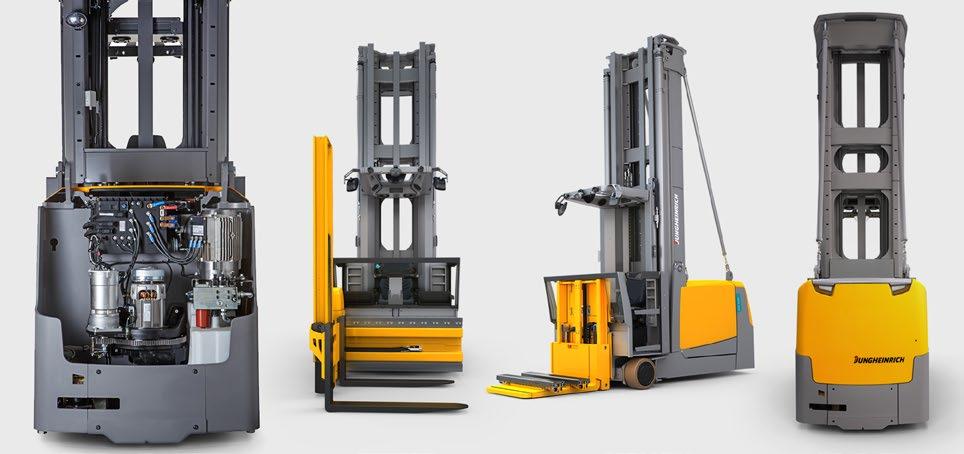

1 Ergonomikus kezelési koncepció A targonca helyzetének felismerése RFID-technikával Legjobb teljesítményadatok Moduláris teljesítmény csomagok és asszisztencia rendszerek Elektromos kezelőpult beállítás 410/412/514//516 Elektromos-komissiózó-/-magasraktári felrakógépek (1.000//1.400/1.600 kg) Az termékvonalunk évek óta az iparág mércéje. A 48 voltos szinkronhajtású 4. gyártási sorozat ideálisan alkalmas a középső emelési szegmensben, miközben az 5. gyártási sorozat - 80-V-szinkronhajtással - az akár 17,5 m emelési magasságnál biztosít maximális teljesítményt. A karbantartásmentes szinkron reluktancia motorok a targoncák teljesítményének új dimenzióit nyitják meg, és az energiaveszteséget további 10 %-kal csökkenti. Az alacsony energiafelhasználás mellett az még a legnehezebb feladatokat is teljesíti 2 műszakon keresztül, akkumulátor csere nélkül. Ezáltal az egy nagyobb óránkénti anyagmozgatást és nagyobb alkalmazási időt ér el. Ezen kívül az 5 innovatív rezgéscsillapító rendszerrel rendelkezik. Ez egyenetlen talajon is nagyobb biztonságot és teljesítményt nyújt. A jövőbe mutató RFID navigációval nagyobb rugalmasság érhető el, és a haladási sebességet a raktártopológiának megfelelően optimalizálja. Ezáltal az az Ön megbízható partnere manuális, félautomata vagy automata üzemmódban is. Ezen felül, a warehousenavigation megakadályozza a téves betárolást és a forgalmat 25 %-kal növeli. A rendszer rugalmas marad és illeszthető jövőbeli követelményekhez. A moduláris teljesítmény- és asszisztencia-csomagokkal a teljesítmény jellemzőket bármikor a legkülönbözőbb feladatokhoz lehet fejleszteni. Az eltolási rendszerrel még több lehetőséget biztosít a teher mozgatásához. Különböző raklapméretek nem jelentenek problémát az számára. A szállítható teher nagyságának növelése akár 200 kg-mal az típust még erősebbé teszi, mint elődei. Az 5. gyártási sorozatú továbbá teljesen automatikus targoncaként is rendelkezésre áll.

2 410/412/514//516

3 Műszaki adatok VDI 2198 szerint Kiállítás dátuma: 2016/10 Jellemzők Tömeg Kerekek/futómű Alapméretek Teljesítmény adatok Elektromos Egyéb. 1.1 Gyártó (rövid megnevezés) Jungheinrich 1.2 A gyártó típusjelölése sínvezetés 1.3 Meghajtás Elektromos 1.4 Kézi, gyalogkíséretű, álló, ülő, komissiózó kezelési mód komissiózó/ magasraktári felrakó targonca 1.5 Teherbírás / teher Q t 1 1,2 1,4 1,6 1,6 1.6 Tehersúlypont távolság c mm Tehertávolság x mm Tengelytáv y mm Hajtókerék / ellensúly közepe z mm Saját tömeg akkumulátorral (lásd 6.5 sor) kg Tengelyterhelés teherrel elöl/ hátul kg / / / / / Tengelyterhelés teher nélkül elöl/hátul kg / / / / / Abroncsok Besthane 3.2 Abroncsméret, elöl mm Ø 295 x 144 Ø 295 x 144 Ø 380 x 192 Ø 380 x 192 Ø 380 x Abroncsméret, hátul mm Ø 343 x 110 Ø 343 x 110 Ø 400 x 160 Ø 400 x 160 Ø 400 x Kerekek, száma elöl/hátul (x = hajtott kerék) 2 / 1 x 2 / 1 x 2 / 1x 2 / 1x 2 / 1x 3.6 Nyomtáv, elöl b 10 mm Emelőoszlop magassága (alap pozícióban) h 1 mm Emelés h 3 mm Emelőoszlop magassága kitolt pozícióban h 4 mm Védőtető (fülke) magasság h 6 mm Kezelőhely szintje h 7 mm Kiegészítő emelés h9 mm Vezetőállás magassága megemelve h 12 mm Teljes hossz l 1 mm Teljes hossz (teher nélkül) mm Hossz villatőig l 2 mm Teljes szélesség b 1 /b 2 mm / Villa mérete s/e/l mm 40 / 120 / 40 / 120 / 50 / 120 / 50 / 120 / 50 / 120 / 4.23 Villakocsi ISO 2328, csoport/ A,B típus 2B 4.24 Villakocsi szélesség b 3 mm Külső villaélek távolsága b 5 mm Kitolás, oldalirányba mm Tolás, oldalirányba a targonca közepétől mm Szabadmagasság teherrel emelőoszlop alatt m 1 mm Szabadmagasság a tengelytáv közepén m 2 mm Munkafolyosó szélessége 1200 x 1200 mm rakodólap esetén Ast mm Fordulási sugár W a mm Fordító villa forgási pont távolság mm Teljes löket mm Komissiózó magasság mm Fordító villa forgási pont - fogasléc távolság mm Rakodólap szélesség mm Rakodólap hossz mm Fellépő teljes szélessége mm Kezelőállás magassága belül mm Kezelőhely szélesség kívülről mm Fordítókeret szélessége mm Konzol szélessége mm Fordító villa forgási pont - villa hátoldal távolság mm Haladási sebesség teherrel/ teher nélkül km/h 10,5 / 10,5 4) 10,5 / 10,5 4) 10,5 / 10,5 12 / 12 3) 12 / 12 3) 5.2 Emelési sebesség teherrel/ teher nélkül m/s 0,4 / 0,4 0,4 / 0,4 0,45 / 0,45 0,6 / 0,6 2) 0,6 / 0,6 2) 5.3 Süllyesztési sebesség teherrel/ teher nélkül m/s 0,4 / 0,4 0,4 / 0,4 0,5 / 0,5 0,5 / 0,5 0,5 / 0,5 5.4 Kitolási sebesség teherrel/ teher nélkül m/s 0,4 / 0,4 0,4 / 0,4 0,4 / 0,5 1) 0,4 / 0,5 1) 0,4 / 0,5 1) 5.10 Üzemi fék regeneratív 5.11 Rögzítőfék elektromos rugóerőtárolós 6.1 Hajtómotor, teljesítmény S2 60 min. kw 6,9 6,9 9,0 9,0 9,0 6.2 Emelőmotor, teljesítmény S3-nál 15% kw 10,0 10,0 25,0 25,0 25,0 6.3 Akkumulátor DIN 43531/35/36 A, B, C, nem 6 PzS PzS PzS PzS PzS Akkumulátor feszültség/névleges kapacitás K5 V/Ah 48 / / / / / Akkumulátor tömege kg Vezérlés típusa AC Synchron-Reluktanz 8.4 Kezelő fülénél mért zajszint EN szerint db (A) Kormányzás elektromos 1) teljesítménycsomaggal (Standard 0,4 / 0,4) 2) teljesítménycsomaggal (Standard 0,5 / 0,5) 3) teljesítménycsomaggal (Standard 10,5 / 10,5) 4) teljesítménycsomaggal kapcsolatban 10,5 km/h-ig Ez a típuslap a VDI-irányelv 2198 előírásai szerint került kiállításra és csak a standard gép technikai adatait tartalmazza. Eltérő kerekek, más emelőoszlopok, kiegészítő berendezések, stb. más értékeket adhatnak.

4 410/412/514// / 412 Irányértékek munkafolyosó szélességhez (mm) sínmegvezetés esetén Rakodólap méret [mm] Betárolási mélység Ast Ast3 / VDI elméleti érték Ast3 gyakorlatban javasolt 1200 x x x induktív megvezetéssel Rakodólap méret [mm] Betárolási mélység Ast Ast3 / VDI elméleti érték Ast3 gyakorlatban javasolt 1200 x x x Rakodólap méret [mm] Irányértékek munkafolyosó szélességhez (mm) sínmegvezetés esetén Betárolási mélység Ast Ast3 / VDI elméleti érték Ast3 gyakorlatban javasolt x x x Rakodólap méret [mm] induktív megvezetéssel Betárolási mélység Ast Ast3 / VDI elméleti érték Ast3 gyakorlatban javasolt x x x

5 410/412/514//516 Standard emelőoszlop kialakítások 410/412/514//516 Kétszeres ZT Háromszoros DZ Emelés h 3 Emelőoszlop szerkezeti magassága h 1 Szabademelés h 2 Emelőoszlop magassága kitolt pozícióban h 4 Teljes emelési magasság h3 + h9 Komissiózó magasság h 15 (mm) (mm) (mm) (mm) (mm) (mm) Kétszeres ZT Háromszoros DZ Emelés h 3 Emelőoszlop szerkezeti magassága h 1 Standard emelőoszlop kialakítások 514//516 Szabademelés h 2 Emelőoszlop magassága kitolt pozícióban h 4 Teljes emelési magasság h3 + h9 Komissiózó magasság h 15 (mm) (mm) (mm) (mm) (mm) (mm)

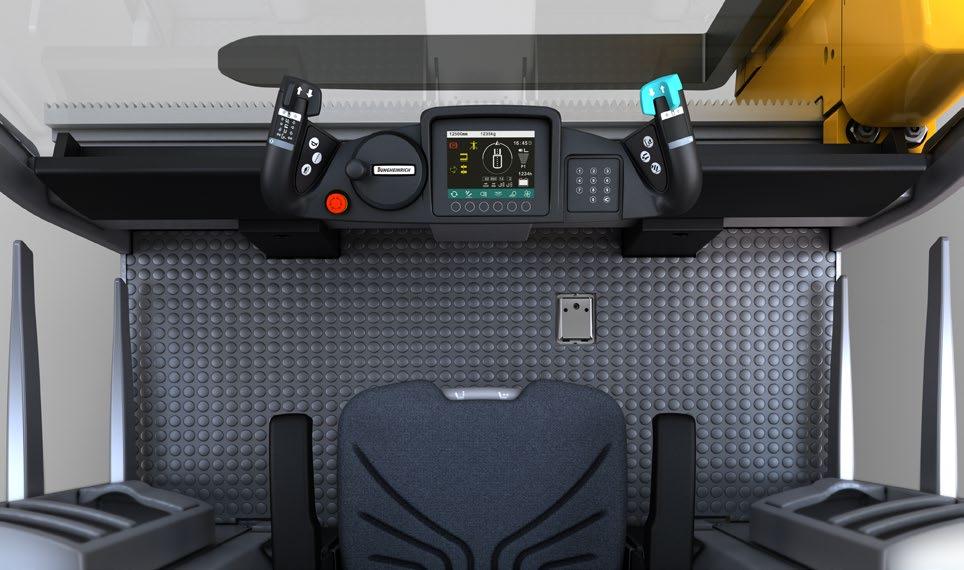

6 410/412/514//516 Az alapfelszereltsége Rugózott, lehajtható komfortülés az álló és ülő helyzetű kezelés érdekében. Ergonomikus fülke sok mozgásszabadsággal és alacsony beszállással. Beállítható magasságú és dőlésszögű elektronikus kezelőpult kapacitatív kétkezes felismeréssel. Grafikus színes kijelző az állapot és szerviz üzenetek kijelzéséhez, mint pl. digitális teherbírás diagram, Softkey-vezérlés nagyfokú rugalmassághoz. Biztonsági üvegből készült panoráma ablak, mely véd a huzattól és szabad kilátást biztosít a villákra. Párnázott térdtámaszok beépített tárolóval az 5. gyártási sorozatnál. Kényelmi csomag hatékony LED világítással és megfelelő levegőztetéssel. Elektronikus szervokormány a könnyű, finom manőverezés érdekében. A fő- és kiegészítő emelés párhuzamos emelése és süllyesztése az 5. gyártási sorozatnál, és párhuzamos süllyesztés a 4. gyártási sorozatnál a szimultán mozgási folyamatokkal időt takarít meg. Forgó emelés mm-es kiegészítő emeléssel. Üzemelés közbeni szabadalmaztatott regeneratív süllyesztés és fékezés a maximális energia-visszatáplálás érdekében. Elektromágneses rugóerő-tárolós fék a teher- és hajtókeréken az 5. gyártási sorozatnál. Aktív energia- és akkumulátor-menedzsment. Gyorsabb akkumulátorcsere akkumulátor-görgők segítségével. Biztonságos kezelés a keskeny folyosóban érintés nélküli kétkezes kezeléssel. 2-csatornás, redundáns számítógéprendszer (Master és Safe). Diagonálmenet menetiránytól függő sebességprofilokkal. RFID által vezérelt rendszer biztonsági kapcsolókhoz. curvecontrol kanyarodás során a biztonságos sebességcsökkentéshez. TÜV-tanúsítvánnyal rendelkező CAN- Bus rendszer; biztonságos adatátvitel és magas rugalmasság érdekében. 2 RFID-olvasó a keskeny folyosóban történő terület felismeréshez és pozíció meghatározáshoz. Célzott szerviz integrált fedélzeti diagnosztikai rendszerrel. A képek részleges opciókat ábrázolnak.

7 410/412/514//516 opcionális felszereltsége Komfort Plus kezelőülés deréktámaszszal és fűtéssel. Stack by light - rakodási segédfény. Pick by light - komissiózási irányjelző fény. Szinkron elforgatás a folyosón belül vagy kívül (automatikus folyamat). Moduláris tárolórendszer beépített italtartóval. Sínmegvezetés a nagyobb sebesség érdekében. Induktív megvezetés automatikus vezetőhuzal kereséssel a kényelmes nyomkövetéshez. Forgó emelés kiegészítő emeléssel mm. Szimmetrikus villaállító berendezés különböző nagyságú terhek felvételére. Az aszimmetrikus villaállító berendezés a rakomány méretéhez állítható, valamint az oldalmozgató segítségével komissiózás kényelmesen elvégezhető. Moduláris teleszkóp villa különböző kivitelekben: standard vagy lapos kivitelben. A Jungheinrich logisztikai interfész, egy köztes szoftver middleware a raktárirányítási rendszerhez történő csatlakozáshoz. Vezeték nélküli terminálok elektromos interfésszel csatlakoznak a raktárirányítási rendszerhez. Kézi szkenner tartóval együtt a korláton vagy a védőtetőn. Targoncaflotta információs rendszer (ISM Online). EasyAccess hozzáférési rendszer a SoftKey-vel, PIN kóddal vagy transzponderrel történő egyszerű hozzáféréshez. A driveplus teljesítménycsomag nagyobb haladási sebességet biztosít. A capacityplus teljesítménycsomag nagyobb maradvány teherbírást tesz lehetővé. A positioncontrol asszisztencia rendszer az emelési magasság félautomata megközelítéséhez. A warehousenavigation asszisztencia rendszer félautomata célmegközelítést tesz lehetővé. Az Auto-ID asszisztencia rendszer a rakomány automatikus azonosításához. operationcontrol asszisztencia rendszer a rakomány súlyának kijelzésére. PSS Standard és PSS Plus asszisztencia rendszer integrált személyvédelmi rendszerekkel. PSS Anti Collision asszisztencia rendszer integrált személy- és ütközésvédelemmel, ha egy folyosóban több targonca üzemel. A Floor-Spot asszisztencia rendszer optikai figyelmeztető jelzés gyalogosok számára. Opcionális felszereltség 5. sorozathoz Rugózott kezelőülés optimális csillapítással. Fűtés a kezelőállásban. Zárt fülke (kényelmi megoldás hűtőraktárakban). Nagyobb fej feletti tér mm magas fülketetővel. A speedprofileplus teljesítménycsomag a sebesség profilokat a teher súlyának megfelelően optimalizálja. A liftplus teljesítménycsomag nagyobb emelési sebességet biztosít. Floor Pro teljesítménycsomag - rezgéscsillapítással. sideshiftplus teljesítménycsomag +100 mm kitolható villahossz. Opcionális felszereltség 4. sorozathoz Komfortülés állítható kartámasszal A képek részleges opciókat ábrázolnak.

8 Előnyök Ergonómia Kényelmes, gyors be- és kiszállás. Kategóriájában a legalacsonyabb fellépővel rendelkezik. A tágas kezelőfülkében nagy mozgásszabadság biztosított, amit opcionálisan tovább lehet bővíteni a kezelőhely magasításával / meghosszabbításával. Biztonságos teherfelvétel: a panoráma ablak nagyon jó rálátást biztosít a villacsúcsokra. Optimális kezelőpozíció az állítható dőlésszögű elektronikus kezelőpultnak köszönhetően. Kényelmes komissiózás a párnázott térdtámasznak és a beépített tárolóknak köszönhetően. Komfortos ülő és kényelmes álló pozíció a rugózott, állítható és felhajtható komfort ülésnek köszönhetően. A nagyméretű kijelzőn az összes fontos információ egy pillantással átlátható. Moduláris tároló és tartórendszer (opcionális). Intelligens rakodás RFID-technológia a szűkfolyosóban történő helyfelismeréshez. Induktív megvezetés többfrekvenciás vezérléssel. Redundáns út- és magasságmérés. Aktív tolóerő ellenőrzés és oszlop-viszszabillentés korrekció. warehousenavigation precíz célmegközelítéssel és automatikus rakodási feladattal. Teherkezelés forgó/toló- vagy teleszkóp villa segítségével. Maximális hatékonyság Motortechnológia: A szinkron meghajtás felére csökkenti az energiaveszteséget és lehetővé teszi a hosszabb üzemidőt. Fékezésnél és süllyesztésnél kétszeres energia-visszatáplálás nagy hatékonysággal a szabadalmaztatott szeleptechnika által. Kompakt hidraulika rövid lökethosszal és kis ellenállással az alacsony energiafelhasználás érdekében. A kompakt elektronika kevesebb kábelt és csatlakozót, valamint az összes alkatrész optimális illeszkedését jelenti. Az aktív akkumulátor és energiamenedzsment csökkenti az áramlökéseket és óvja az akkumulátort, valamint az alkatrészeket. Nagyhatékonyságú feladatok akár 2 muszakon keresztül akkumulátorcsere nélkül. Rugalmasság Az opcionálisan választható, moduláris teljesítménycsomagokkal az mindenféle üzemi körülményre alkalmas. A moduláris teljesítménycsomagokkal az üzemelési igényeihez igazíthatja a targoncát. A különböző asszisztencia rendszerek megnövelik a folyamatbiztonságot, valamint időt takarít meg a raklapkezelés során. Opcionális teljesítménycsomag Floor Pro 5. gyártási sorozathoz Innovatív rázkódáscsillapító rendszer. A targonca oldalirányú kilengését csökkenti. Nyugodt és gyors haladás egyenetlen talajon. Opcionális teljesítménycsomag sideshiftplus 5. gyártási sorozathoz Az aktív sideshiftplus tolás (opcionális) a tolási utat akár 100 mm-rel megnöveli és lehetővé teszi a különböző rakományvégzéssel történő munkavégzést. Opcionális asszisztencia rendszer warehousenavigation Akár 25 %-kal nagyobb rakodási teljesítmény keskenyfolyosós raktárakban. Az egyszerű összekapcsolása a raktárirányítási rendszerrel a logisztikai interfészen keresztül. A célpozíció közvetlen átadása a targoncavezérlésre. Automatikus függőleges pozicionálás. Automatikus vízszintes pozicionálás. Automatikus rakodási feladat. Hatékony dupla munkaciklus. Folyamatbiztonság és időtakarékosság a rendszernek küldött automatikus visszajelzés miatt - a biztonsági szkennelés kimarad. Nagyfokú rugalmasság a meglévő raktárirányítási rendszerhez történő illesztésnél és a raktár bővítésnél. Üzembe helyezés és karbantartás Gyors és biztonságos üzembe helyezés betanítási módszerrel. A beépített diagnosztikai rendszer célzatos és gyors karbantartást tesz lehetővé. Karbantartás 1000 üzemóránként a magas rendelkezésre állású targoncáknál. A karbantartásmentes szinkron motorok és a kopásmentes érzékelők biztosítják a nagyfokú üzembiztonságot. Lítiumion technológia Magas rendelkezésre állás az extrém rövid töltési időnek köszönhetően. Nincs szükség akkumulátorcserére. Költségmegtakarítás a hosszabb élettartamnak és a karbantartásmentességnek köszönhetően a savas ólomakkumulátorokkal szemben. Nem szükséges töltőhelyiség és szellőztetés, mivel nincs gázképződés. Hosszabb élettartam 5 éves Jungheinrich garanciával. Jungheinrich Hungária Kft Biatorbágy Vendel Park, Tormásrét u. 14 Telefon: / Telefax: / info@jungheinrich.hu Minősített német gyárak Norderstedtben és Moosburgban. A Jungheinrich targoncák megfelelnek az európai biztonsági követelményeknek. T_ 410/412/514//516_112018_hu_HU_000
