ETX 513/515. Elektromos oldalüléses/magasraktári felrakó targonca forgó/ toló- vagy teleszkópos villával (1.200/1.250/1.500 kg)

Átírás

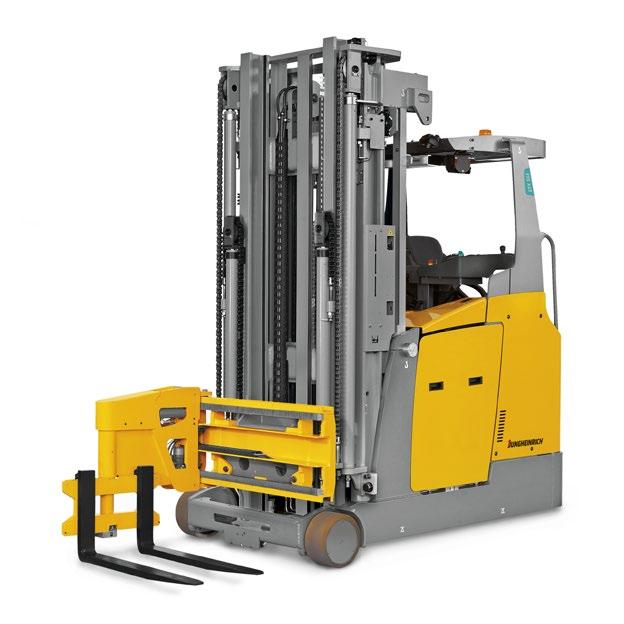

1 Akár két műszak akkumulátorcsere nélkül RFID-technika Redundáns magasságés útmérés Logisztikai interfész Bővíthető automata üzemmódra a 3 műszakos leggazdaságosabb alkalmazás érdekében Moduláris felépítés és egyedi megoldások gyárilag ETX 513/515 Elektromos oldalüléses/magasraktári felrakó targonca forgó/ toló- vagy teleszkópos villával (1.200/1.250/1.500 kg) Az ETX 513/515 magasraktári targoncák nagy teljesítmény elérésére képesek a szűkfolyosós raktárak felső polcain végzett műveletek során. A rugalmasság, gazdaságosság és ergonómia terén kiemelkedő tulajdonságokkal rendelkeznek. Rugalmasság a moduláris felépítésnek köszönhetően: A több mint 5 millió konfigurációs lehetőséggel rendelkező Jungheinrich moduláris rendszer a kezdetektől fogva rugalmasságot biztosít. Előnye: optimálisan illeszthető minden raktári és logisztikai stratégiához. TÜV tanúsítvánnyal rendelkező vezérlőrendszerrel és CAN-Bus hálózattal ellátott intelligens targoncakezelő rendszer gondoskodik a változó követelményeknek megfelelő teljesítményről és a minden szempontból megfelelő biztonságról. Nagy teljesítmény és hatékony energiafelhasználás képezik a legjobb feltételeket a gyors és gazdaságos anyagmozgatáshoz. Pontosan ezt nyújtja a váltóáramú technológiánk, mely jobb teljesítmény jellemzőkkel, még nagyobb dinamikával, valamint hatékonyabb energiafelhasználással rendelkezik. Előnye: A targonca normál üzemben akkumulátorcsere nélkül 2 műszakon keresztül használható. Az ETX típus sokoldalúan alkalmazható és könnyen kezelhető: Az információk színes kijelzőn jelennek meg. A fontos üzemi adatok gyorsan és könnyen értelmezhető piktogramok képében kerülnek kijelzésre. Az összes paraméter és program egyénileg beállítható. Softkey a menük és a funkciók vezérlésére. Kamera-/monitorrendszer rakodólapok hatékony be- és kitárolásához nagy emelési magasságokban. A hidraulikus funkciókat egy gombnyomással lehet vezérelni. Személygépkocsikban megszokott pedálelrendezés a menetvezérléshez és lefékezéshez. Oldalirányú üléselhelyezés az ergonomikus munkavégzéshez.

2 d1 ETX 513/515 h 1 h 4 h 6 h 3 h 2 h 7 d 1 m 1 m 2 d 2 s x y z l 8 l 1 r b 3 b 7 l 6 b 12b5 Q b 8 b 14 b 2 e Wa b 1 b6 Ast l c l 2 ETX 513/ 515 Forgóvilla h 4 h 3 h 1 h 2 h 8 s h 7 h 13 m 1 m 2 d 2 x y z l 8 l 1 b 12 b 8 l 6 b 6 Ast b 7 b 3 b 2 b 1 Wa l e b 5 ETX 513/ 515 Teleszkóp villa

3 Műszaki adatok VDI 2198 szerint Kiállítás dátuma: 2014/03 Jellemzők Tömeg Kerekek/ futómű Alapméretek Teljesítmény adatok Elektromos Egyéb. 1.1 Gyártó (rövid megnevezés) Jungheinrich 1.2 A gyártó típusjelölése ETX 513 ETX 515 ETX 513 ETX Meghajtás Elektromos 1.4 Kézi, gyalogkíséretű, álló, ülő, komissiózó kezelési mód magasraktári felrakó targonca 1.5 Teherbírás / teher Q t 1,25 1,5 1,2 1) 1,2 1) 1.6 Tehersúlypont távolság c mm Tehertávolság x mm Tengelytáv y mm Saját tömeg kg Tengelyterhelés teherrel elöl/ hátul kg / / / / Tengelyterhelés teher nélkül elöl/hátul kg / / / / Abroncsok Vulkolán 3.2 Abroncsméret, elöl mm Ø 295 x 144 Ø 380 x 192 Ø 295 x 144 Ø 380 x Abroncsméret, hátul mm Ø 400 x Kerekek, száma elöl/hátul (x = hajtott kerék) 2 / 1x 4.2 Emelőoszlop magassága (alap pozícióban) h 1 mm Emelés h 3 mm Emelőoszlop magassága kitolt pozícióban h 4 mm Védőtető (fülke) magasság h 6 mm Ülésmagasság/vezetőállás magassága h 7 mm Teljes hossz (teher nélkül) mm Hossz villatőig l 2 mm Teljes szélesség b 1 /b 2 mm / / / / Villa mérete s/e/l mm 40 / 120 / / 120 / / 180 / / 180 / Villakocsi ISO 2328, csoport/ A,B típus 2A 2A 4.24 Villakocsi szélesség b 3 mm Külső villaélek távolsága b 5 mm Kitolás, oldalirányba mm Szabadmagasság teherrel emelőoszlop alatt m 1 mm Szabadmagasság a tengelytáv közepén m 2 mm Munkafolyosó szélessége 1200 x 800 rakodólap esetén Ast mm Fordulási sugár W a mm Rakodólap szélesség mm Rakodólap hossz mm Kezelőállás magassága belül mm Haladási sebesség teherrel/ teher nélkül km/h 10,5 / 10,5 5.2 Emelési sebesség teherrel/ teher nélkül m/s 0,45 / 0,46 0,45 / 0,46 3) 0,45 / 0,46 0,45 / 0,46 3) 5.3 Süllyesztési sebesség teherrel/ teher nélkül m/s 0,48 / 0, Kitolási sebesség teherrel/ teher nélkül m/s 0,3 / 0,3 2) 5.10 Üzemi fék generátoros 5.11 Rögzítőfék elektromos rugóerőtárolós 6.1 Hajtómotor, teljesítmény S2 60 min. kw 7,6 6.2 Emelőmotor, teljesítmény S3-nál 25% kw 21,0 6.3 Akkumulátor DIN 43531/35/36 A, B, C, nem 3 PzS PzS PzS PzS Akkumulátor feszültség/névleges kapacitás K5 V/Ah 80 / / / / Akkumulátor tömege kg Vezérlés típusa AC hajtásvezérlés 8.4 Kezelő fülénél mért zajszint EN szerint db (A) Kormányzás elektromos 1) F (lapos teleszkóp villa) 1000 kg esetén 2) Teljesítménycsomaggal kapcsolatban 0,4 m/s-ig lehetséges 3) Teljesítménycsomaggal kapcsolatban 0,52 m/s-ig Ez a típuslap a VDI-irányelv 2198 előírásai szerint került kiállításra és csak a standard gép technikai adatait tartalmazza. Eltérő kerekek, más emelőoszlopok, kiegészítő berendezések, stb. más értékeket adhatnak.

4 ETX 513/515 Irányértékek munkafolyosó szélességhez (mm) sínmegvezetés esetén Rakodólap méret [mm] Betárolási mélység Ast Ast3 / VDI elméleti érték Ast3 gyakorlatban javasolt Forgóvilla kivitel ETX 513 ETX x x x Teleszkóp villa kivitel ETX 513 T/F ETX 515 T/F 1200 x Induktív megvezetéssel Rakodólap méret [mm] Betárolási mélység Ast Ast3 / VDI elméleti érték Ast3 gyakorlatban javasolt Forgóvilla kivitel ETX 513 ETX x x x Teleszkóp villa kivitel ETX 513 T/F ETX 515 T/F 1200 x

5 ETX 513/515 Emelés h 3 Standard emelőoszlop kialakítások ETX 513/515 Emelőoszlop szerkezeti magassága h 1 Szabademelés h 2 Emelőoszlop magassága kitolt pozícióban h 4 (mm) (mm) (mm) (mm) ETX 513 ETX 515 ETX 513 ETX 515 ETX 513 ETX 515 ZT DZ

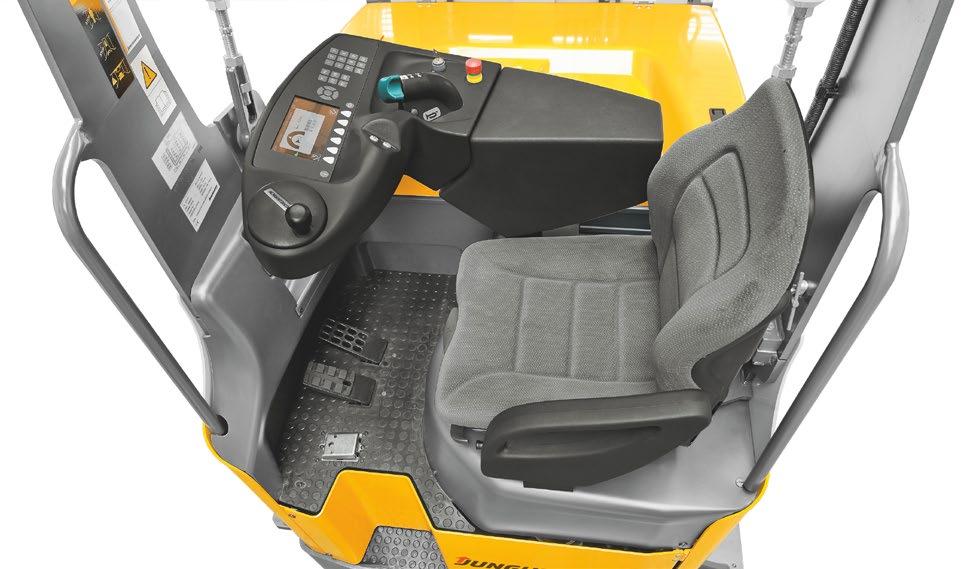

6 ETX 513/515 ETX szériafelszereltsége Rugózott, állítható, a testtömeghez igazítható kezelőülés kartámaszokkal. Elforgatható kezelőmodul védőtetővel. Állítható magasságú és távolságú kezelőpult. Grafikus kijelző funkcióbillentyűkkel az állapot- és szerviz-kijelzésekhez. Könnyű, finom manőverezhetőség elektromos szervokormány segítségével. Kamera-/színes monitorrendszer (5,6-hüvelyk) a biztonságos be- és kirakodásért. Integrált emelési magasság előválasztás szabad hely ellenőrzés nélkül. Átlós haladás optimális sebesség profillal (a menetirány függvényében). A hajtásrendszerek fokozatmentes fordulatszám szabályozása maximális hatásfok mellett biztosítja a lágy mozgatási folyamatokat. A teher- és hajtókerékre ható elektromágneses rugóerőtárolós fék. Minden hidraulika funkció véghelyzetés átmenet csillapítással. Manuálisan irányított forgó/ toló mozgás. Integrált diagnosztikai rendszer kijelzővel és szerviz interfésszel. Energia-visszatáplálás süllyesztés és fékezés során. CAN-Bus-szal összekötött vezérlések. 2 RFID-olvasó teher- és hajtásirányhoz. ETX opcionális felszereltsége Emelés és döntés teljesítménymodul. Moduláris teleszkóp villa különböző kivitelekben (standard és lapos kivitelben). Szimmetrikus villaállító berendezés különböző nagyságú terhek felvételére. Asszimmetrikus villaállító berendezés, illesztés a teher méretéhez és oldaltolás. Sínmegvezetés különböző kivitelekben. Induktív megvezetés a folyosókban történő precíz vezetés érdekében, az alkatrészek mechanikai terhelése nélkül. Zárt fülke (üveg kivitel). Szinkron elforgatás a folyosóban vagy kívül (automatikus folyamat). Fűtés a lábtérben. CD-s rádió MP3-csatlakoztatási lehetőséggel. Emelés-, haladás- és süllyesztésletiltás moduláris rendszer. Folyosóvég biztosítás sebesség csökkentéssel. Integrált Jungheinrich-személyvédelmi rendszer (PSS opcionális), ami gyárilag a biztonsági számítógépbe be van építve. Ütközésvédelem (vegyes üzemmód esetére, amikor 2 jármű közlekedik a folyosóban). warehousenavigation a folyosóban félautomata célmegközelítés érdekében. LED-munkafényszóró és LED- belső világítás. Feszültségváltó különböző kivitelekben (pl. terminálok, nyomtató áramellátása stb.). A4 írótábla. Polc a dokumentumok számára. Emelési magasság előválasztása plusz egy automatikus rakodási feladat aktív tolóerő ellenőrzéssel. Üres hely ellenőrzés választható módon a villacsúcsokban vagy a teheremelő eszközön. Jungheinrich-rádiófrekvenciás terminálok mechanikus és elektromos interfészekkel az anyagáramlás-kezelő rendszerekhez. Lézerszkenner tartóelemmel. Jungheinrich targonca irányítási információs rendszer (ISM). Beépített töltőkészülék (OnBoard-Lader) és áramvezető sín Ahol nagy rakodási teljesítményre van szükség két-/háromműszakos üzemeltetésben az áramsínellátás a legjobb megoldás: A targonca áramellátása és az akkumulátor töltése szűkfolyosóban. Integrált töltőkészülék (OnBoard-Loader). Háromműszakos alkalmazás akkumulátorcsere nélkül. Nincs szükség csereakkumulátorra, töltőállomásra, nincs időveszteség az akkumulátorcsere miatt. Zárt áramvezető sín az optimális védelem és alacsony szennyeződés érdekében. Alacsony építési magasság nyitott áramvezetősínnel.

7 ETX 513/515 Magas hatékonyság a manuálistól az automatáig Az ETX moduláris felépítésének és innovatív vezérlési technológiájának köszönhetően optimálisan alkalmazható minden raktárban és bármely alkalmazási követelmény esetén. Teljesen mindegy, hogy a raktárat manuálisan, fél- vagy teljesen automata módon üzemelteti: az ETX rendelkezik a megfelelő technikával: RFID-technológia a szűkfolyosóban történő helyfelismeréshez. Induktív megvezetés többfrekvenciás vezérléssel. Redundáns út- és magasságmérés. Aktív tolóerő ellenőrzés és oszlop-viszszabillentés korrekció. warehousenavigation precíz célmegközelítéssel és automatikus rakodási feladattal. Alternatív teherkezelés forgó/tolóvagy teleszkóp villa segítségével. Automatizálási modulok Automatizálási számítógép vezeték nélküli adatátvitelhez. Rendszer interfészek a raktárirányító számítógéppel történő kommunikációhoz. Előtérnavigáció induktív megvezetéssel és kanyarmenettel RFID-vezérléssel. Redundáns biztonsági lekapcsolások engedélyező frekvencián keresztül vagy raktárirányítási számítógéppel. Finom pozícionálás a biztonságos teherfelvételhez. Opcionálisan központosított kerettel, kontúrfelügyelettel és résellenőrzéssel (teleszkóp villa). Üres hely ellenőrzés Beépített töltőkészülék (OnBoard-Lader) áramsínes üzemmóddal háromműszakos alkalmazáshoz akkumulátor csere nélkül Személyvédelmi rendszer (PSS) Az automatizálás előfeltételei Mikor éri meg az automatizálás és milyen feltételek szükségesek hozzá, mindezt érdemes a projekt kezdetekor tanácsadóinkkal egyeztetni. Néhány példa arra, mit érdemes figyelembe venni: A raktárvezérlésnek és a folyamatoknak egy automatikus üzemben értelmezhetőnek kell lenniük (raktárkezelő számítógép, raktár irányítási rendszer). A raktárkörnyezetet megfelelően ki kell jelölni (szállítópályák, meghatározott átadási pozíciók). Lehetőleg egységes terhek (max. 2 méret, vegye figyelembe a tehertartó minőségét). Vegye figyelembe a padló és az állványberendezések tűrőképességét. Területbiztosítás és hozzáférési felügyelet. Maximális emelési magasság igény szerint. Tervezés, üzembe helyezés és szerviz egy kézből Kínálatunk: Koncepció, műszaki- és projekttervezés. Anyagáramlás-, kapacitás-tervezés és gazdaságossági számítás. Targoncák és állványrendszerek. Hard- és szoftver a raktárkezeléshez és -irányításhoz. Felépítés és üzembe helyezés. Szerviz és támogatás minden rendszerkomponenshez.

8 Előnyök A váltóáramú technológia úttörője Több mint váltóáramú technológiával működő Jungheinrich targonca üzemel világszerte. Ez a szakértelem tükröződik vissza a jelenlegi meghajtás- és vezérlés-generációban: Nagy rakodási teljesítmény. Alacsony energiafelhasználás. Hatékony hőháztartás. Kevesebb karbantartás és kopás. Nagy rakodási teljesítmény Váltóáramú motorok nagy forgatónyomatékkal. Kiváló gyorsulás, gyors emelés, dinamikus oldalmozgások. Stabil forgóvilla rendszer nagy toló sebességgel. Haladási iránytól és magasságtól függő diagonál- és sebességprofilok. Gyorsabb munkaciklusok a szinkronforgatás révén (opcionális). Gazdaságos energiaháztartás Kétszeres energiavisszatáplálás a regeneratív fékezés, valamint a süllyesztés során. Hosszabb üzemidők két akkumulátor-feltöltés között (akár 2 műszak is lehetséges). Rövidebb töltési idők. Aktív energia- és akkumulátor-menedzsment. Hosszabb élettartamú akkumulátorok. Akkumulátorgörgők az akkumulátorok gyorsabb cseréjéhez. RFID-padlóvezérlés (standard) Targoncavezérlés transzponder technológiával. Folyamatos útmérés valamennyi raktárterület pontos felismeréséhez. A kapcsolási és biztonsági funkciók nagyfokú rugalmassága (folyosóvég-biztosítás, emelés / haladás lekapcsolás, sebességcsökkentés). A menetsebességprofilok optimalizálása a talajtopológia alapján. Vezérlő- és CAN-Bus-rendszer Minden mozgás paraméterezhető. Elektromos vezérlésű hajtókerék fék, valamint kopásmentes, elektromágneses lamellás fék a teherkerekeken (ETX 515). Üzembe helyezés és karbantartás Gyors és biztonságos üzembe helyezés betanítási módszerrel üzemórás karbantartási időközök. Kopásmentes érzékelőkkel felszerelt elektronika. A karbantartásmentes forgógyűrűben teljes élettartamra elegendő a hajtóműolaj. Megbízható üzemeltetés - magas rendelkezésre állás Robusztus és karbantartásmentes váltóáramú meghajtás kopó alkatrészek nélkül. 70%-al kevesebb vezeték és csatlakozó a CAN-Bus rendszernek köszönhetően. Rendkívül erős, szilárd emelőoszlop nagy maradvány teherbírással és kismértékű oszloplengéssel. warehousenavigation (opcionális) Az ETX rádiófrekvenciás adatátviteli terminálon vagy szkenneren keresztül lép kapcsolatba a raktár-irányítási rendszerrel (LVS). A fedélzeti számítógép közvetlenül a célpozícióhoz irányítja a targoncát a szűkfolyosóban. Automatikus függőleges pozicionálás. Automatikus vízszintes pozicionálás. Automatikus rakodási feladat. Hatékony dupla munkaciklus. Az RFID rendszernek köszönhetően kizárhatók a téves mozgások. Nagyfokú rugalmasság a meglévő LVS és a raktár bővítésnél. Jungheinrich Hungária Kft Biatorbágy Vendel Park, Tormásrét u. 14 Telefon: / Telefax: / Minősített német gyárak Norderstedtben és Moosburgban. A Jungheinrich targoncák megfelelnek az európai biztonsági követelményeknek. T_ETX 513/515_112018_hu_HU_000 info@jungheinrich.hu
