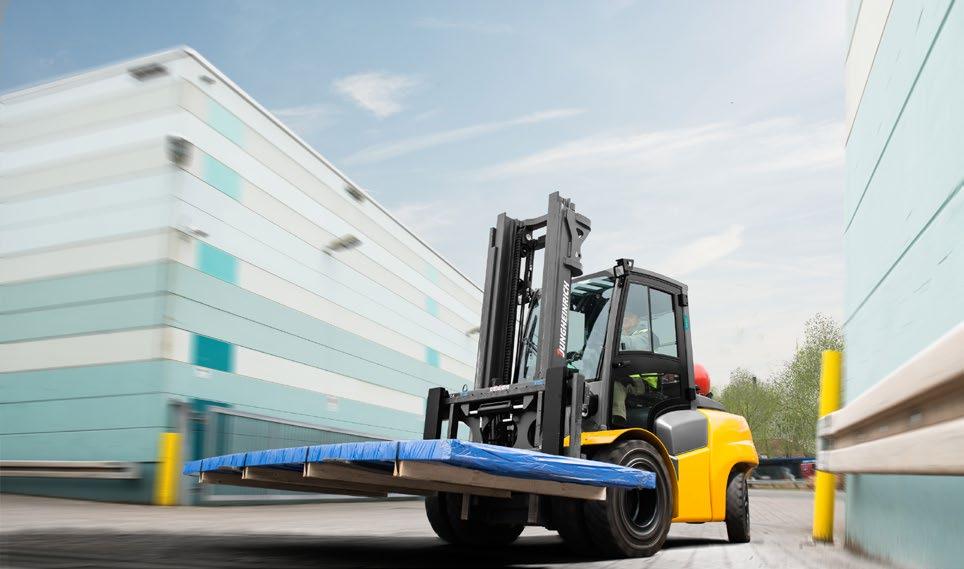

TFG 540/545/S50. Gázüzemű targonca hidrodinamikus meghajtással (4.000/4.500/5.000 kg) Eredeti német gyártmány: robusztus, megbízható

Átírás

1 Eredeti német gyártmány: robusztus, megbízható Jungheinrich-hajtótengely karbantartásmentes olajfürdős lamellás fékkel és elektromos működtetésű rögzítőfékkel Kiváló kilátás minden irányban az optimális gép- és emelőoszlop kialakításnak köszönhetően Erős Kubota-ipari motorok magas forgatónyomatékkal alacsony fordulatszám mellett Biztonságos munkahely ergonómiai megoldásokkal TFG 540/545/S50 Gázüzemű targonca hidrodinamikus meghajtással (4.000/4.500/5.000 kg) Robusztus, univerzálisan alkalmazható homlokvillás, nyomatékváltóval és hidrodinamikus hajtással működő targoncáink minden szállítási feladat esetén magas rakodási teljesítményt biztosítanak. Különösen közepes és hosszú útszakaszokon érvényesülnek a hidrodinamikus targonca előnyei: finom, rántásmentes indulás, valamint optimális hatásfok közepes és nagy sebességek esetén. A világszerte bevált Kubota ipari motorok magas forgatónyomatékot biztosítanak alacsony fordulatszám mellett. Előnye: kevesebb üzemanyag fogyasztás és minimális zajszint. Ezeket a robusztus és különösen megbízható motorokat kifejezetten villástargoncákhoz tervezték és hosszú élettartammal rendelkeznek. A hatékony, saját gyártmányú Jungheinrich hajtótengelyt, az első hidat, integrált kopásmentes olajfürdős lamellás fékkel szerelték fel, ami nagyon megbízható és minimális a szervizköltsége. A zárt szerkezetnek köszönhetően a környezeti hatások nem befolyásolják a fékhatást. A kezelőfülke ergonomikus kialakítású és a targoncakezelők igényeire szabott. Minden irányban optimális a kilátás. Ezt segíti a kompakt emelőoszlop, melyen a lánc- és tömlőelvezetések optimális kilátást biztosít. Ehhez társulnak a kompakt oszlopprofilok, valamint a szabademelő henger kereszttartójában kialakított nyílások. Mindezek koncentrált munkavégzést eredményeznek és a legjobb feltételeket biztosítják a teljes műszak alatt a maximális teljesítmény elérésére. A speciális Jungheinrich-ellensúly kialakításnak köszönhetően a targonca súlypontja nemcsak különösen alacsonyan található, hanem fizikailag szinte optimális helyen van: a két tengely között. Ezáltal a gép menetstabilitása rendkívül biztos, és kimagaslóan jó állékonysági és menetbiztonsági értékeket mutat.

2 TFG 540/545/S Teherbírás (kg) DFG/TFG 540 DFG/TFG 545 DFG/TFG S50s 3A DFG/TFG S50s 4A "c" súlypont távolság mm-ben

3 Emelési magasság h 3 Emelőoszlop szerkezeti magassága h 1 Standard emelőoszlop kialakítások TFG 540/545/S50 Szabademelés h 2 Emelőoszlop magassága kitolt pozícióban h 4 Oszlopdöntés előre/hátra α/β (mm) (mm) (mm) (mm) ( ) TFG 540 / 545 TFG S50 TFG 540 / 545 TFG S50 TFG 540 / 545 TFG S50 TFG 540 / 545 TFG S50 Kétszeres ZT / / / / / / / / / / / / / / / /6 - Kétszeres ZZ / / / / / / / / / / / /6 - Háromszoros DZ / / / / / / / / / / / / / /6 -

4 Műszaki adatok VDI 2198 szerint Kiállítás dátuma: 2016/05 Jellemzők Tömeg Kerekek, futómű Méretek Teljesítmény adatok Belsőégésű motor Egyéb 1.1 Gyártó Jungheinrich 1.2 Típus TFG 540 TFG 545 TFG S Meghajtás Gázüzemű 1.4 Kezelési mód ülő helyzet 1.5 Teherbírás / teher Q t 4 4, Tehersúlypont távolság c mm Tehertávolság x mm Tengelytáv y mm Saját tömeg kg Tengelyterhelés teherrel elöl/ hátul kg / / / Tengelyterhelés teher nélkül elöl/hátul kg / / / Kerekek Fúvott 3.2 Kerékméret elöl mm Kerékméret hátul mm Kerekek száma elöl/hátul (x= hajtott kerék) 2x/2 3.6 Nyomtáv elöl b 10 mm Nyomtáv hátul b 11 mm Emelőoszlop/villa döntés előre/hátra α/β 6/8 4.2 Emelőoszlop magassága (alap pozícióban) h 1 mm Szabademelés h 2 mm Emelési magasság h 3 mm Emelőoszlop magassága kitolt pozícióban h 4 mm Védőtető (kabin) magasság h 6 mm Ülés/ plattform magasság h 7 mm Kupplung magasság h 10 mm Teljes hossz l 1 mm Géptest hossza (villatőig) l 2 mm Teljes szélesség b 1 /b 2 mm Villa mérete s/e/l mm 50 / 125 / / 150 / / 150 / Villakocsi ISO 2328, csoport/ A,B típus 3A 3A 4A 4.24 Villakocsi szélesség b 3 mm Hasmagasság rakománnyal az emelőoszlop alatt m 1 mm Szabadmagasság, a tengelytáv közepén m 2 mm Munkafolyosó szélessége 1000 x 1200 mm rakodólap esetén, keresztirányban Munkafolyosó szélessége 800 x 1200 mm rakodólap esetén, hosszirányban Munkafolyosó szélessége mm Munkafolyosó szélessége mm Fordulási sugár W a mm Legkisebb fordulási pont távolság b 13 mm Haladási sebesség teherrel/ teher nélkül km/h 18 / / / Emelési sebesség teherrel/ teher nélkül m/s 0,53 / 0, Süllyesztési sebesség teherrel/ teher nélkül m/s 0,55 / 0, Vonóerő teherrel / teher nélkül N / Kapaszkodó képesség teherrel / teher nélkül % 23,5 / 41 21,5 / / Gyorsulási idő teherrel/ teher nélkül 15 m-re S 5,2 / 4,6 5,4 / 4,7 5,7 / 4, Üzemi fék hidraulikus 5.11 Rögzítő fék hidraulikus 7.1 Motor gyártója/ típusa Kubota WG Motor teljesítménye ISO 1585 szerint kw Névleges fordulatszám /min Hengerek száma Hengerűrtartalom cm³ Üzemanyagfogyasztás VDI ciklus szerint kg/h 5,8 6,1 6,6 8.1 Vezérlés típusa hidrodinamikus 8.2 Kiegészítő berendezések üzemi nyomása bar Kiegészítő berendezések olajárama l/min Kezelő fülénél mért zajszint EN szerint db (A) Kormányzás hidraulikus Ez a típuslap a VDI 2198 előírásai szerint került kiállításra és csak a standard gép technikai adatait tartalmazza. Eltérő kerekek, más emelőszerkezet, kiegészítő berendezések, stb. más értékeket adhatnak. A változtatás és a műszaki javítások jogát fenntartjuk.

5 Alapfelszereltség: Fogantyú az A oszlopon. Rácsos tető. Lengécsillapított fülketető. Load Sensing technikájú igény szerint vezérelt hidraulikus kormányzás. Dönthető kormányoszlop. Menetiránykapcsoló a kormányoszlopon. Mechanikus kar a panelfalon. Tükröződésmentes kijelző üzemóra kijelzéssel. Ellenőrző lámpák a motorolajnyomás, hűtőfolyadék hőmérséklet, akkumulátortöltés, rögzítőfék, hajtóműolaj hőmérséklet, fékfolyadék szint, semleges állás kijelzésére. Figyelmeztető hangjelzés a túl magas hűtőfolyadék hőmérséklet esetén. MSG20 műbőr ülés automatikus biztonsági övvel és mechanikus rugózással. Beállítási lehetőségek: távolság állítás, háttámla dőlésszögének állítása, tömegbeállítás (130 kg-ig). Mindennapi használatra tárolók, italtartó. Zaj- és rezgéscsökkentő gumi-padlólemez. Pedál elrendezés az autókban megszokott módon. Nedves lamellás fék elektromos rögzítőfékkel. Két halogén fényszóró elöl és két fék-/ tolatólámpa az ellensúlyon. Hidraulikus szabályzószelep Load Sensing technikában. Teljes áramú hidraulikaolaj szűrés szívó- és visszafolyó ági szűrőkkel a legnagyobb olajtisztaság érdekében. Légszűrő integrált ciklonleválasztóval. Egyfokozatú hajtómű. Olajhűtő váltó- és hajtóműolaj számára. Zárt hűtőrendszer (nyomásrendszer). Vonókészülék (vezérlőkar felvétel) tolatótüskével az ellensúlyon. Alvázvédő burkolat.

6 Előnyök Beszállás alacsony, széles lépcsőfokon. Nagyméretű, stabil a védőtetőhöz hegesztett fogantyú Könnyen áttekinthető műszerfal Pedál elrendezés az autókban megszokott módon csúszásgátló gumifelülettel Kiváló rálátás a teherre az optimalizált emelőoszlopnak köszönhetően Nagy teljesítményű és hatékony hajtáskoncepció Világszerte bevált Kubota ipari motorok nagyobb igénybevételű alkalmazásokhoz. Robusztus és modern, hosszú élettartamú, kiváló teherbírású és megbízható motorok. Nagy forgatónyomaték alacsony fordulatszám mellett. Vezérműtengely meghajtás fogaskerék hajtáson keresztül. Alacsony károsanyag kibocsátású motorok. Ergonomikus kezelőfülke Kiváló kilátás minden irányban az optimalizált tető-, hátsó- és kezelőfal kialakításnak köszönhetően. Beszállás alacsony, széles lépcsőfokon, amely az ülés pozícióból is jól belátható.. Nagy, stabil és a védőtetőhöz hegesztett fogantyú. Tágas térd- és lábtér a keskeny és könnyen állítható kormányoszlopnak köszönhetően. Baloldalon elhelyezett, könnyen kezelhető kormánykerék. Könnyű munkavégzés a hidraulikus szervokormánynak köszönhetően. Nagy, sima felületű lábtér rezgéscsökkentő gumiszőnyeggel. Robusztus, kesztyűben is könnyen és pontosan mozgatható hidraulika kar. Kényelmes, rezgéscsillapított ülés számos beállítási lehetőséggel. Vibrációmentes kezelőfülke a rázkódástól elválasztott védőtetőnek köszönhetően. A kijelző és a kapcsoló a kiegészítő funkciókhoz (pl. világítás és ablaktörlő) optimálisan került elhelyezésre a kezelő látóterében, könnyen elérhető helyen. Számos tárolási lehetőség, mint pl. pohártartó, iratkapocs és kis alkatrészek tárolója. Elektromos, gombnyomással működtethető rögzítőfék, nincs zavaró kézi kar a lábtérben és a beszállási tartományban. Pedál elrendezés az autókban megszokott módon csúszásgátló gumifelülettel. Emelőoszlop és hidraulika Finom átmenet az oszloptagok között. Kiváló maradvány teherbírás nagy emelési magasságok esetén is. Kiváló rálátás a teherre az optimalizált emelőoszlopnak köszönhetően. Kompakt profil illesztés. Optimális kilátás a tömlők elvezetésének köszönhetően. Szabademelő henger kereszttartójában kialakított kémlelő ablakok megkönynyítik a magasabb állványszinteken történő munkavégzést. Jungheinrich-hajtótengely karbantartásmentes nedves lamellás fékkel Tengelykoncepció optimalizált hatásfokkal az alacsony fogyasztás érdekében. Az olajban működő lamellás fék messzemenően karbantartásmentes. Gyakorlatilag nincsenek szervizköltségek (összehasonlítva a hagyományos dob fékrendszerrel). A zárt szerkezetnek köszönhetően a környezeti hatások nem befolyásolják a fékhatást. Elválasztott hajtáslánc Kényelmesebb menetkomfort és a humán rezgések minimalizálása: a négyszeresen a csillapított elemekre szerelt hajtóegységnek köszönhetően. a kardáncsuklóval felszerelt tengelykombinációnak köszönhetően. Zárt, nagy teljesítményű-hűtőrendszer kombihűtővel Kombihűtő teljes alumínium-kivitelben a motorhűtőanyaghoz, váltóhoz és hajtóműolajhoz - zavaró műanyag gyűjtődoboz nélkül. Könnyű tisztítás a hűtőelemek függőleges elhelyezésének köszönhetően a motorhűtőanyag, nyomatékváltó és hajtóműolaj számára. Nincsen hűtőfolyadék-párolgás a teljesen zárt rendszerből. Megbízható munkavégzés magasabb környezeti hőmérséklet esetén is. Egyszerű karbantartás és javítás Optimális hozzáférés a motortérhez 90-fokos-nyitási szögnek és L-alakú fedélnek köszönhetően. Egyszerűen, segédeszközök nélkül levehető oldalelemek és padlólemez. Az eszközök magas rendelkezésre állása egyszerű, gyors és költséghatékony karbantartásnak köszönhetően - nem igényel extra szakértelmet. Robusztus, minőségi komponensek használata. Nincs szükség járműspecifikus diagnosztikai eszközökre speciális szoftverrel. Olajcsere 500 üzemóránként. Biztonságos, nagy teherbírású elektromos felszereltség A fröccsenő víztől védett elektronika, csatlakozók és csatlakozások. Mindig egyszerűen elérhető, kompakt biztosítékdoboz a panelfalon a kezelőtérben. Magasan felfüggesztett Jungheinrich-hátsóhíd a magas szintű passzív biztonság érdekében A kormánytengely feljebb helyezett forgási pontja dinamikus haladás közben is magas menetstabilitást biztosít a minimális lengőmozgásnak köszönhetően. Minimálisra csökkent borulás veszély a kiegészítő elektromos támogató rendszerek használata nélkül is. Optimális ellensúly elhelyezés A súlypont mélyen, elöl került elhelyezésre. A gép súlypontja alacsonyan és fizikailag optimálisan a tengelyek között található. Kényelmes kiegészítő felszereltség különböző változatokban (opcionális) Első- és hátsó szélvédő biztonsági üvegből. Fülketető rétegelt biztonsági üvegből. Fűthető hátsó szélvédő (függőleges tolóablakkal). Ablaktörlő és ablakmosó berendezés első és hátsó szélvédőhöz. Acélajtók tolóablakokkal. Fűtés az első szélvédőre irányuló légbefúvókkal. Panoráma-belső tükör. Bal és jobb külső tükör. Multifunkcionális kartámasz beépített hidraulika kezelőelemekkel. Komfort ülés szövet- vagy műbőr kivitelben.

7 Előnyök Egyszerű, gyors és gazdaságos karbantartás Könnyen, szerszám nélkül levehető oldalelemek Elektromos működtetésű rögzítőfék, mely egyszerűen egy gombnyomással működtethető. Fűtés és párátlanítás az első szélvédőre irányuló, állítható légbefúvókkal Használja ki Ön is biztonsági és környezeti előnyeinket: Automatikus hidraulika- és menetletiltás az ülés elhagyása után:oszlopdöntés, emelés, süllyesztés és haladás csak elfoglalt ülés esetén lehetséges. Figyelmeztető hangjelzés a kezelőülés elhagyása esetén, amennyibenkorábban a rögzítőfék nem került aktiválásra. A menetirányválasztó kar semleges helyzetbe áll, amint a kezelő menet közben elhagyja az ülést.

8 Jungheinrich Hungária Kft Biatorbágy Vendel Park, Tormásrét u. 14 Telefon: / Telefax: / Minősített német gyárak Norderstedtben és Moosburgban. A Jungheinrich targoncák megfelelnek az európai biztonsági követelményeknek. T_TFG 540/545/S50_072016_hu_HU_000
