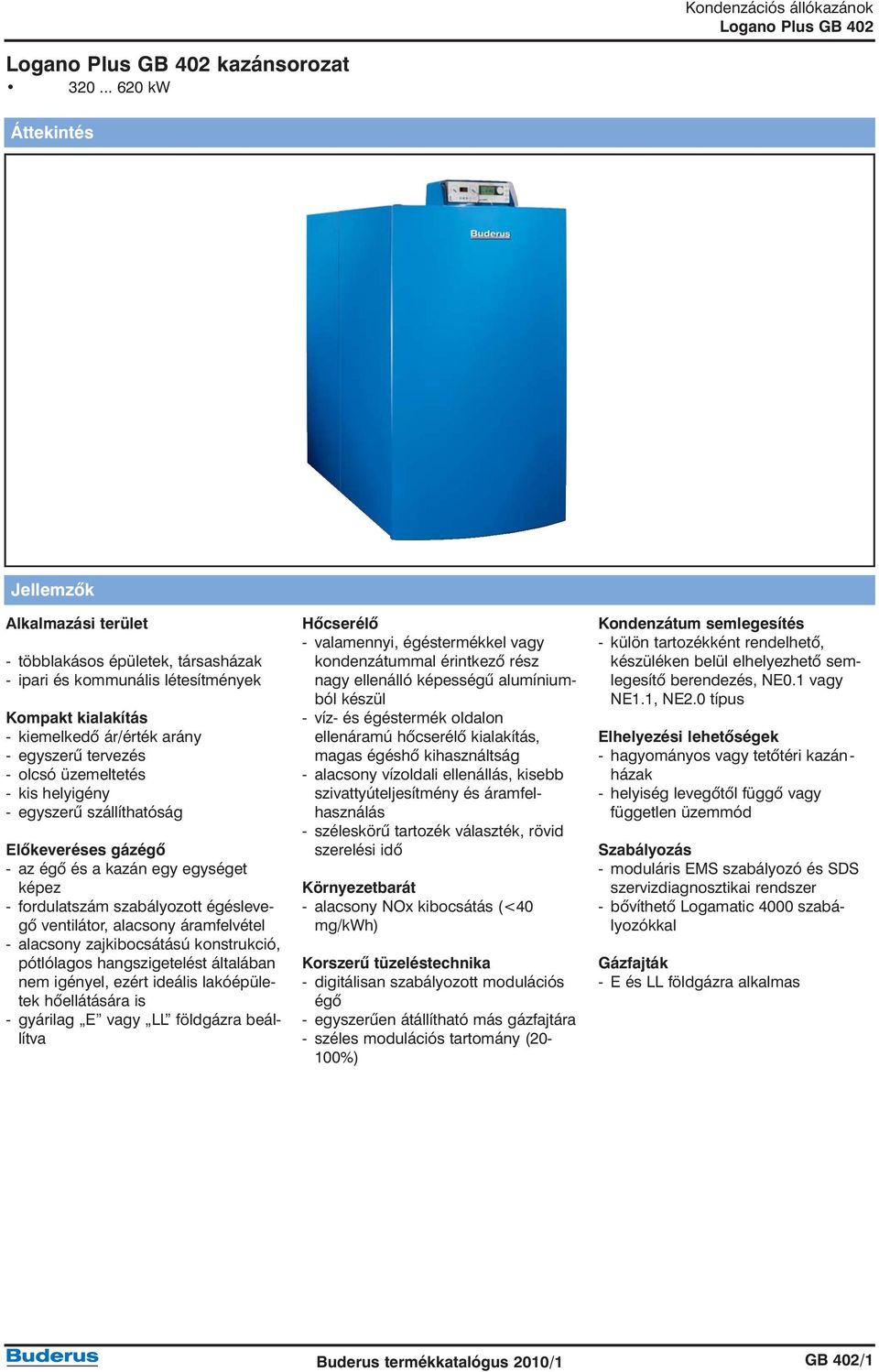

3 kazánsorozat kw Áttekintés Jellemzõk Alkalmazási terület - többlakásos épületek, társasházak - ipari és kommunális létesítmények Kompakt kialakítás - kiemelkedõ ár/érték arány - egyszerû tervezés - olcsó üzemeltetés - kis helyigény - egyszerû szállíthatóság Elõkeveréses gázégõ - az égõ és a kazán egy egységet képez - fordulatszám szabályozott égéslevegõ ventilátor, alacsony áramfelvétel - alacsony zajkibocsátású konstrukció, pótlólagos hangszigetelést általában nem igényel, ezért ideális lakóépületek hõellátására is - gyárilag E vagy LL földgázra beállítva Hõcserélõ - valamennyi, égéstermékkel vagy kondenzátummal érintkezõ rész nagy ellenálló képességû alumíniumból készül - víz- és égéstermék oldalon ellenáramú hõcserélõ kialakítás, magas égéshõ kihasználtság - alacsony vízoldali ellenállás, kisebb szivattyúteljesítmény és áramfelhasználás - széleskörû tartozék választék, rövid szerelési idõ Környezetbarát - alacsony NOx kibocsátás (<40 mg/kwh) Korszerû tüzeléstechnika - digitálisan szabályozott modulációs égõ - egyszerûen átállítható más gázfajtára - széles modulációs tartomány (20-100%) Kondenzátum semlegesítés - külön tartozékként rendelhetõ, készüléken belül elhelyezhetõ semlegesítõ berendezés, NE0.1 vagy NE1.1, NE2.0 típus Elhelyezési lehetõségek - hagyományos vagy tetõtéri kazánházak - helyiség levegõtõl függõ vagy független üzemmód Szabályozás - moduláris EMS szabályozó és SDS szervizdiagnosztikai rendszer - bõvíthetõ Logamatic 4000 szabályozókkal Gázfajták - E és LL földgázra alkalmas Buderus termékkatalógus 2010/1 GB 402/1

4 kazánok méret (kw) cikkszám alacsony hõmérsékletû kazán szabályozó nélkül, beépített gázégõvel Szabályzók, kiegészítõk Logamatic RC 25 EMS idõjárásfüggõ szobatermosztát Logamatic RC 35 EMS idõjárásfüggõ szabályozás RC20RF + RFM20 rádiófrekvenciás EMS szobatermosztát MM 10 fûtõköri modul 1 keverõszelepre WM 10 hidraulikus váltó modul SM 10 szolár modul EM 10 gyûjtött zavarjel modul 0-10V UM 10 motoros füstgázcsappantyú modul AS E HMV érzékelõ Logamatic 4121 idõjárásfüggõ szabályozó + MEC Logamatic 4122 idõjárásfüggõszabályozó + MEC Logamatic 4323 idõjárásfüggõ szabályozó R-szet 4121-es szabályozóhoz PM 10 szivattyú modul FM 441 HMV modul FM 442 fûtési modul 2 keverõszelephez FM 443 szolár modul FM 444 alternatív fûtõkészülék modul FM 445 HMV modul külsõ hõcserélõhöz FM 448 gyûjtött hibajel modul FM 456 léptetõ modul 2 kazán részére FM 457 léptetõ modul 4 kazán részére FM 458 többkazános rendszer modul HZG bõvítõkészlet FM 443 modulhoz FSS érzékelõ készlet FM 443 modulhoz BFU távvezérlõ AS E HMV érzékelõ FV/FZ fûtési hõmérséklet érzékelõ NE0.1 semlegesítõ berendezés NE1.1 semlegesítõ berendezés NE2.0 semlegesítõ berendezés Kazán biztonsági szerelvénycsoport, nyomásmérõvel, automata légtelenítõvel, csatlakozók biztonsági szelephez és szerelvénytartó konzolhoz Szerelvénytartó konzol 3/4" sapkásszeleppel, 2db csonk max nyomáskorlátozónak GB 402/2 Buderus termékkatalógus 2010/1

5 Szabályzók, kiegészítõk Fûtési elõremenõ/visszatérõ elzárószelep Szennyfogó szûrõ DN80, karimás Szennyfogó szûrõ DN80, karimás, finomszûrõvel Stenflex acél kompenzátor DN50 PN16, gázbekötéshez BM menettel Kazán elõremenõ és visszatérõ kompenzátor, DN Karima készelt DN80, PN6 (karima, tömítés, csavar) Rugós biztonsági szelep, karimás, DN32/50, 4 bar Rugós biztonsági szelep, karimás, DN32/50, 5 bar Rugós biztonsági szelep, karimás, DN32/50, 6 bar Adapter rugós biztonsági szelep csatlakoztatásához SL333 Karimakészlet, hõcserélõ csatlakoztatása a vezetékhez, DN100, PN Tartalma: - gyûjtõvezeték (elõremenõ és visszatérõ) Hidraulikus kaszkád - szigetelés gyûjtõvezetékhez gyûjtõ készlet - kompenzátor DN80, 2db x GB402 - karimás ív DN80, 2db. - állókonzol, 2db. Tartalma: - hidraulikus váltó DN150/PN6, Hidraulikus leeresztõ-, légtelenítõ-, és 3/4", váltókészlet 150mm merülõhüvellyel kaszkádoláshoz - szigetelés hidraulikus váltóhoz - állókonzol, 1db. Hõcserélõkészlet kaszkádoláshoz 1240kW Tartalma: Hõcserélõkészlet kaszkádoláshoz 1125kW - hõcserélõ DN100/PN6 csatakozással Hõcserélõkészlet kaszkádoláshoz 1050kW (kiválasztva Δtprimer=20K Hõcserélõkészlet kaszkádoláshoz 975kW és Δtszekunder=15K) Hõcserélõkészlet kaszkádoláshoz 900kW - szigetelés hõcserélõhöz Hõcserélõkészlet kaszkádoláshoz 825kW - kompenzátor DN100, 1db Hõcserélõkészlet kaszkádoláshoz 750kW - íves adapter a gyûjtõvezeték Hõcserélõkészlet kaszkádoláshoz 675kW csatlakoztatásához DN80, 3db Hõcserélõkészlet kaszkádoláshoz 600kW - állokonzol, 1db Szivattyúblokk GB kW (Stratos 40/1-12+IF-Modul, PM10 modul, visszacsapó csappantyú, 2db elzáró, karimás csatlakozó csõcsonkok, tömítés, csavar) Szivattyúblokk GB kW (Stratos 50/1-9+IF-Modul, PM10 modul, visszacsapó csappantyú, 2db elzáró, karimás csatlakozó csõcsonkok, tömítés, csavar) Szivattyúblokk GB kW (Stratos 50/1-12+IF-Modul, PM10 modul, visszacsapó csappantyú, 2db elzáró, karimás csatlakozó csõcsonkok, tömítés, csavar) Szivattyúblokk GB kW (Stratos 65/1-9+IF-Modul, PM10 modul, visszacsapó csappantyú, 2db elzáró, karimás csatlakozó csõcsonkok, tömítés, csavar) Szivattyúblokk GB kW (Stratos 65/1-12+IF-Modul, PM10 modul, visszacsapó csappantyú, 2db elzáró, karimás csatlakozó csõcsonkok, tömítés, csavar) Levegõ bevezetõ adapter DN200, PP tokos Levegõ bevezetõ adapter DN200, PP Levegõ bevezetõ adapter DN200, acél Füstgáz oldali kazáncsatlakozó idom DN200, egyenes Füstgáz oldali kazáncsatlakozó idom DN200, íves Füstgáz oldali szûkítõ idom DN250/DN Füstgáz oldali kaszkád készlet 2db GB402-hez, DN Füstgáz oldali kaszkád készlet 2db GB402-hez, DN Füstgáz oldali kaszkád készlet 2db GB402-hez, DN Füstgáz oldali kaszkád készlet 2db GB402-hez, DN Motoros füstgázcsappantyú GB402, DN Gáznyomás szabályzó FRS 505, RP1/2, 10-30mbar Gáznyomás szabályzó FRS 507, RP3/4, 10-30mbar Gáznyomás szabályzó FRS 510, RP1, 10-30mbar Gáznyomás szabályzó FRS 515, RP1 1/2, 10-30mbar Buderus termékkatalógus 2010/1 GB 402/3

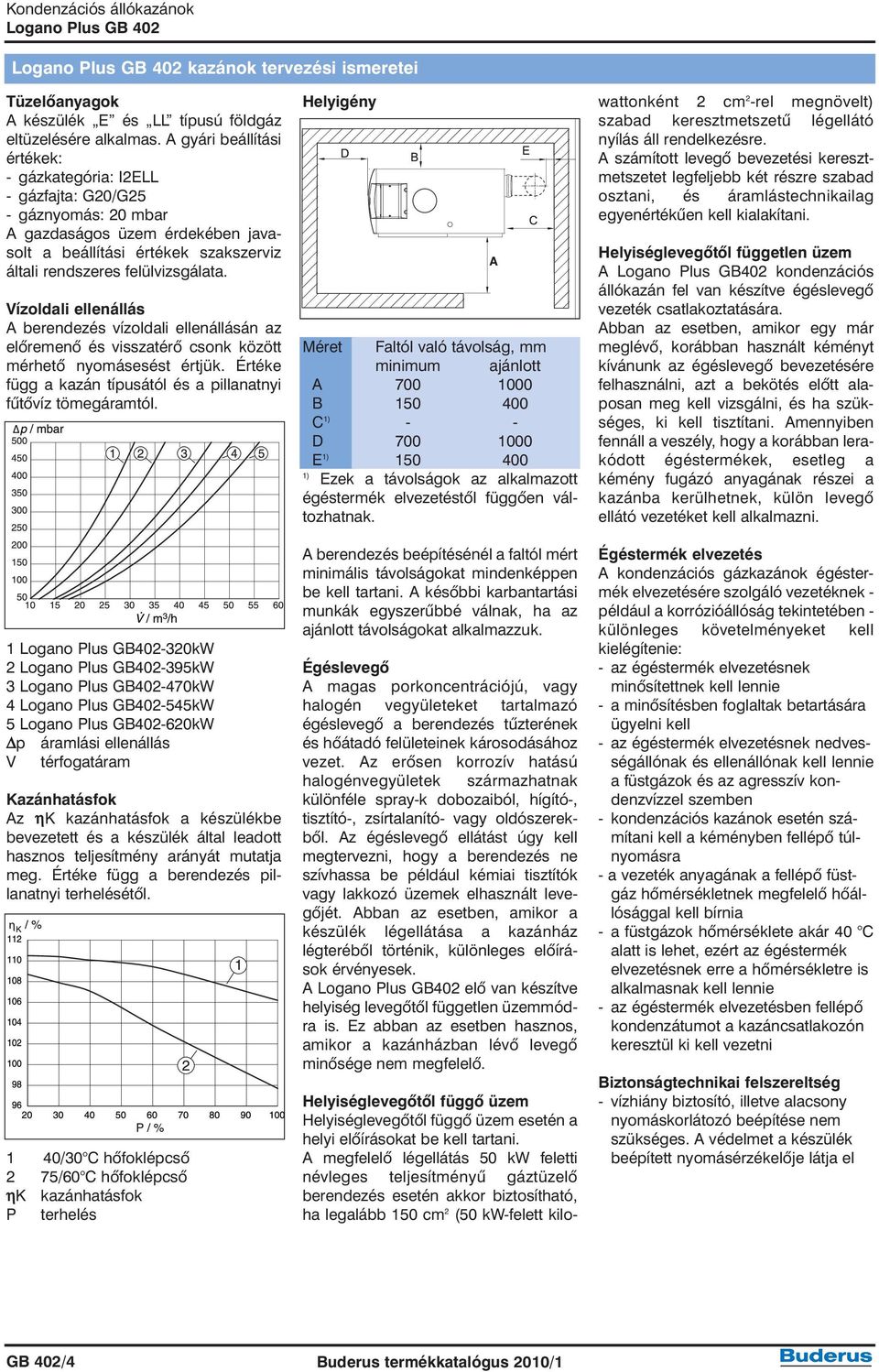

6 kazánok tervezési ismeretei Tüzelõanyagok A készülék E és LL típusú földgáz eltüzelésére alkalmas. A gyári beállítási értékek: - gázkategória: I2ELL - gázfajta: G20/G25 - gáznyomás: 20 mbar A gazdaságos üzem érdekében javasolt a beállítási értékek szakszerviz általi rendszeres felülvizsgálata. Vízoldali ellenállás A berendezés vízoldali ellenállásán az elõremenõ és visszatérõ csonk között mérhetõ nyomásesést értjük. Értéke függ a kazán típusától és a pillanatnyi fûtõvíz tömegáramtól. 1 Logano Plus GB kW 2 Logano Plus GB kW 3 Logano Plus GB kW 4 Logano Plus GB kW 5 Logano Plus GB kW Δp áramlási ellenállás V térfogatáram Kazánhatásfok Az ηk kazánhatásfok a készülékbe bevezetett és a készülék által leadott hasznos teljesítmény arányát mutatja meg. Értéke függ a berendezés pillanatnyi terhelésétõl. 1 40/30 C hõfoklépcsõ 2 75/60 C hõfoklépcsõ ηk kazánhatásfok P terhelés Helyigény Méret Faltól való távolság, mm minimum ajánlott A B C 1) - - D E 1) ) Ezek a távolságok az alkalmazott égéstermék elvezetéstõl függõen változhatnak. A berendezés beépítésénél a faltól mért minimális távolságokat mindenképpen be kell tartani. A késõbbi karbantartási munkák egyszerûbbé válnak, ha az ajánlott távolságokat alkalmazzuk. Égéslevegõ A magas porkoncentrációjú, vagy halogén vegyületeket tartalmazó égéslevegõ a berendezés tûzterének és hõátadó felületeinek károsodásához vezet. Az erõsen korrozív hatású halogénvegyületek származhatnak különféle spray-k dobozaiból, hígító-, tisztító-, zsírtalanító- vagy oldószerekbõl. Az égéslevegõ ellátást úgy kell megtervezni, hogy a berendezés ne szívhassa be például kémiai tisztítók vagy lakkozó üzemek elhasznált levegõjét. Abban az esetben, amikor a készülék légellátása a kazánház légterébõl történik, különleges elõírások érvényesek. A Logano Plus GB402 elõ van készítve helyiség levegõtõl független üzemmódra is. Ez abban az esetben hasznos, amikor a kazánházban lévõ levegõ minõsége nem megfelelõ. Helyiséglevegõtõl függõ üzem Helyiséglevegõtõl függõ üzem esetén a helyi elõírásokat be kell tartani. A megfelelõ légellátás 50 kw feletti névleges teljesítményû gáztüzelõ berendezés esetén akkor biztosítható, ha legalább 150 cm 2 (50 kw-felett kilowattonként 2 cm 2 -rel megnövelt) szabad keresztmetszetû légellátó nyílás áll rendelkezésre. A számított levegõ bevezetési keresztmetszetet legfeljebb két részre szabad osztani, és áramlástechnikailag egyenértékûen kell kialakítani. Helyiséglevegõtõl független üzem A Logano Plus GB402 kondenzációs állókazán fel van készítve égéslevegõ vezeték csatlakoztatására. Abban az esetben, amikor egy már meglévõ, korábban használt kéményt kívánunk az égéslevegõ bevezetésére felhasználni, azt a bekötés elõtt alaposan meg kell vizsgálni, és ha szükséges, ki kell tisztítani. Amennyiben fennáll a veszély, hogy a korábban lerakódott égéstermékek, esetleg a kémény fugázó anyagának részei a kazánba kerülhetnek, külön levegõ ellátó vezetéket kell alkalmazni. Égéstermék elvezetés A kondenzációs gázkazánok égéstermék elvezetésére szolgáló vezetéknek - például a korrózióállóság tekintetében - különleges követelményeket kell kielégítenie: - az égéstermék elvezetésnek minõsítettnek kell lennie - a minõsítésben foglaltak betartására ügyelni kell - az égéstermék elvezetésnek nedvességállónak és ellenállónak kell lennie a füstgázok és az agresszív kondenzvízzel szemben - kondenzációs kazánok esetén számítani kell a kéményben fellépõ túlnyomásra - a vezeték anyagának a fellépõ füstgáz hõmérsékletnek megfelelõ hõállósággal kell bírnia - a füstgázok hõmérséklete akár 40 C alatt is lehet, ezért az égéstermék elvezetésnek erre a hõmérsékletre is alkalmasnak kell lennie - az égéstermék elvezetésben fellépõ kondenzátumot a kazáncsatlakozón keresztül ki kell vezetni Biztonságtechnikai felszereltség - vízhiány biztosító, illetve alacsony nyomáskorlátozó beépítése nem szükséges. A védelmet a készülék beépített nyomásérzékelõje látja el GB 402/4 Buderus termékkatalógus 2010/1

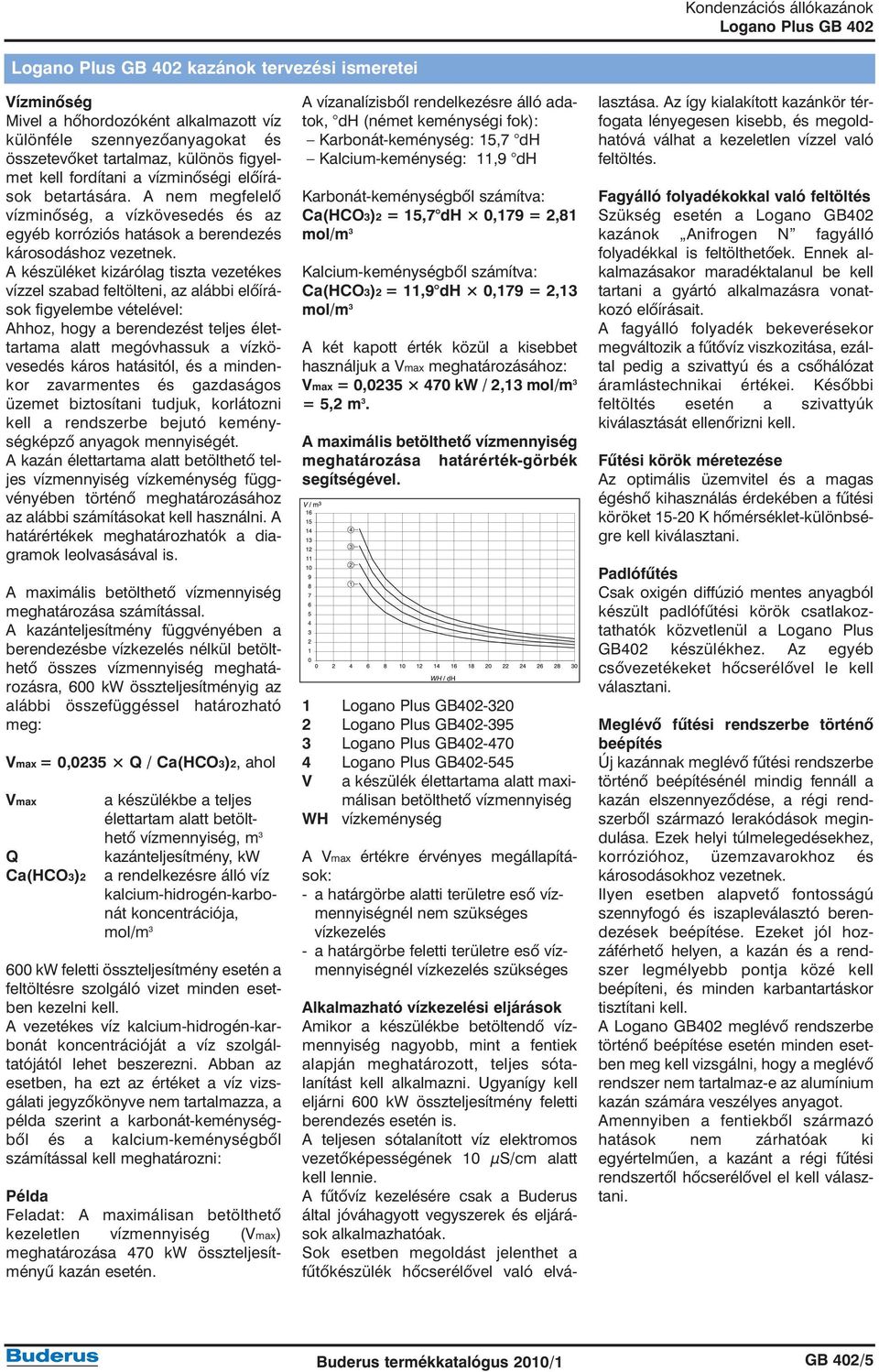

7 kazánok tervezési ismeretei Vízminõség Mivel a hõhordozóként alkalmazott víz különféle szennyezõanyagokat és összetevõket tartalmaz, különös figyelmet kell fordítani a vízminõségi elõírások betartására. A nem megfelelõ vízminõség, a vízkövesedés és az egyéb korróziós hatások a berendezés károsodáshoz vezetnek. A készüléket kizárólag tiszta vezetékes vízzel szabad feltölteni, az alábbi elõírások figyelembe vételével: Ahhoz, hogy a berendezést teljes élettartama alatt megóvhassuk a vízkövesedés káros hatásitól, és a mindenkor zavarmentes és gazdaságos üzemet biztosítani tudjuk, korlátozni kell a rendszerbe bejutó keménységképzõ anyagok mennyiségét. A kazán élettartama alatt betölthetõ teljes vízmennyiség vízkeménység függvényében történõ meghatározásához az alábbi számításokat kell használni. A határértékek meghatározhatók a diagramok leolvasásával is. A maximális betölthetõ vízmennyiség meghatározása számítással. A kazánteljesítmény függvényében a berendezésbe vízkezelés nélkül betölthetõ összes vízmennyiség meghatározásra, 600 kw összteljesítményig az alábbi összefüggéssel határozható meg: Vmax = 0,0235 Q / Ca(HCO3)2, ahol Vmax Q Ca(HCO3)2 a készülékbe a teljes élettartam alatt betölthetõ vízmennyiség, m 3 kazánteljesítmény, kw a rendelkezésre álló víz kalcium-hidrogén-karbonát koncentrációja, mol/m kw feletti összteljesítmény esetén a feltöltésre szolgáló vizet minden esetben kezelni kell. A vezetékes víz kalcium-hidrogén-karbonát koncentrációját a víz szolgáltatójától lehet beszerezni. Abban az esetben, ha ezt az értéket a víz vizsgálati jegyzõkönyve nem tartalmazza, a példa szerint a karbonát-keménységbõl és a kalcium-keménységbõl számítással kell meghatározni: Példa Feladat: A maximálisan betölthetõ kezeletlen vízmennyiség (Vmax) meghatározása 470 kw összteljesítményû kazán esetén. A vízanalízisbõl rendelkezésre álló adatok, dh (német keménységi fok): Karbonát-keménység: 15,7 dh Kalcium-keménység: 11,9 dh Karbonát-keménységbõl számítva: Ca(HCO3)2 = 15,7 dh 0,179 = 2,81 mol/m 3 Kalcium-keménységbõl számítva: Ca(HCO3)2 = 11,9 dh 0,179 = 2,13 mol/m 3 A két kapott érték közül a kisebbet használjuk a Vmax meghatározásához: Vmax = 0, kw / 2,13 mol/m 3 = 5,2 m 3. A maximális betölthetõ vízmennyiség meghatározása határérték-görbék segítségével. 1 Logano Plus GB Logano Plus GB Logano Plus GB Logano Plus GB V a készülék élettartama alatt maximálisan betölthetõ vízmennyiség WH vízkeménység A Vmax értékre érvényes megállapítások: - a határgörbe alatti területre esõ vízmennyiségnél nem szükséges vízkezelés - a határgörbe feletti területre esõ vízmennyiségnél vízkezelés szükséges Alkalmazható vízkezelési eljárások Amikor a készülékbe betöltendõ vízmennyiség nagyobb, mint a fentiek alapján meghatározott, teljes sótalanítást kell alkalmazni. Ugyanígy kell eljárni 600 kw összteljesítmény feletti berendezés esetén is. A teljesen sótalanított víz elektromos vezetõképességének 10 μs/cm alatt kell lennie. A fûtõvíz kezelésére csak a Buderus által jóváhagyott vegyszerek és eljárások alkalmazhatóak. Sok esetben megoldást jelenthet a fûtõkészülék hõcserélõvel való elválasztása. Az így kialakított kazánkör térfogata lényegesen kisebb, és megoldhatóvá válhat a kezeletlen vízzel való feltöltés. Fagyálló folyadékokkal való feltöltés Szükség esetén a Logano GB402 kazánok Anifrogen N fagyálló folyadékkal is feltölthetõek. Ennek alkalmazásakor maradéktalanul be kell tartani a gyártó alkalmazásra vonatkozó elõírásait. A fagyálló folyadék bekeverésekor megváltozik a fûtõvíz viszkozitása, ezáltal pedig a szivattyú és a csõhálózat áramlástechnikai értékei. Késõbbi feltöltés esetén a szivattyúk kiválasztását ellenõrizni kell. Fûtési körök méretezése Az optimális üzemvitel és a magas égéshõ kihasználás érdekében a fûtési köröket K hõmérséklet-különbségre kell kiválasztani. Padlófûtés Csak oxigén diffúzió mentes anyagból készült padlófûtési körök csatlakoztathatók közvetlenül a Logano Plus GB402 készülékhez. Az egyéb csõvezetékeket hõcserélõvel le kell választani. Meglévõ fûtési rendszerbe történõ beépítés Új kazánnak meglévõ fûtési rendszerbe történõ beépítésénél mindig fennáll a kazán elszennyezõdése, a régi rendszerbõl származó lerakódások megindulása. Ezek helyi túlmelegedésekhez, korrózióhoz, üzemzavarokhoz és károsodásokhoz vezetnek. Ilyen esetben alapvetõ fontosságú szennyfogó és iszapleválasztó berendezések beépítése. Ezeket jól hozzáférhetõ helyen, a kazán és a rendszer legmélyebb pontja közé kell beépíteni, és minden karbantartáskor tisztítani kell. A Logano GB402 meglévõ rendszerbe történõ beépítése esetén minden esetben meg kell vizsgálni, hogy a meglévõ rendszer nem tartalmaz-e az alumínium kazán számára veszélyes anyagot. Amennyiben a fentiekbõl származó hatások nem zárhatóak ki egyértelmûen, a kazánt a régi fûtési rendszertõl hõcserélõvel el kell választani. Buderus termékkatalógus 2010/1 GB 402/5

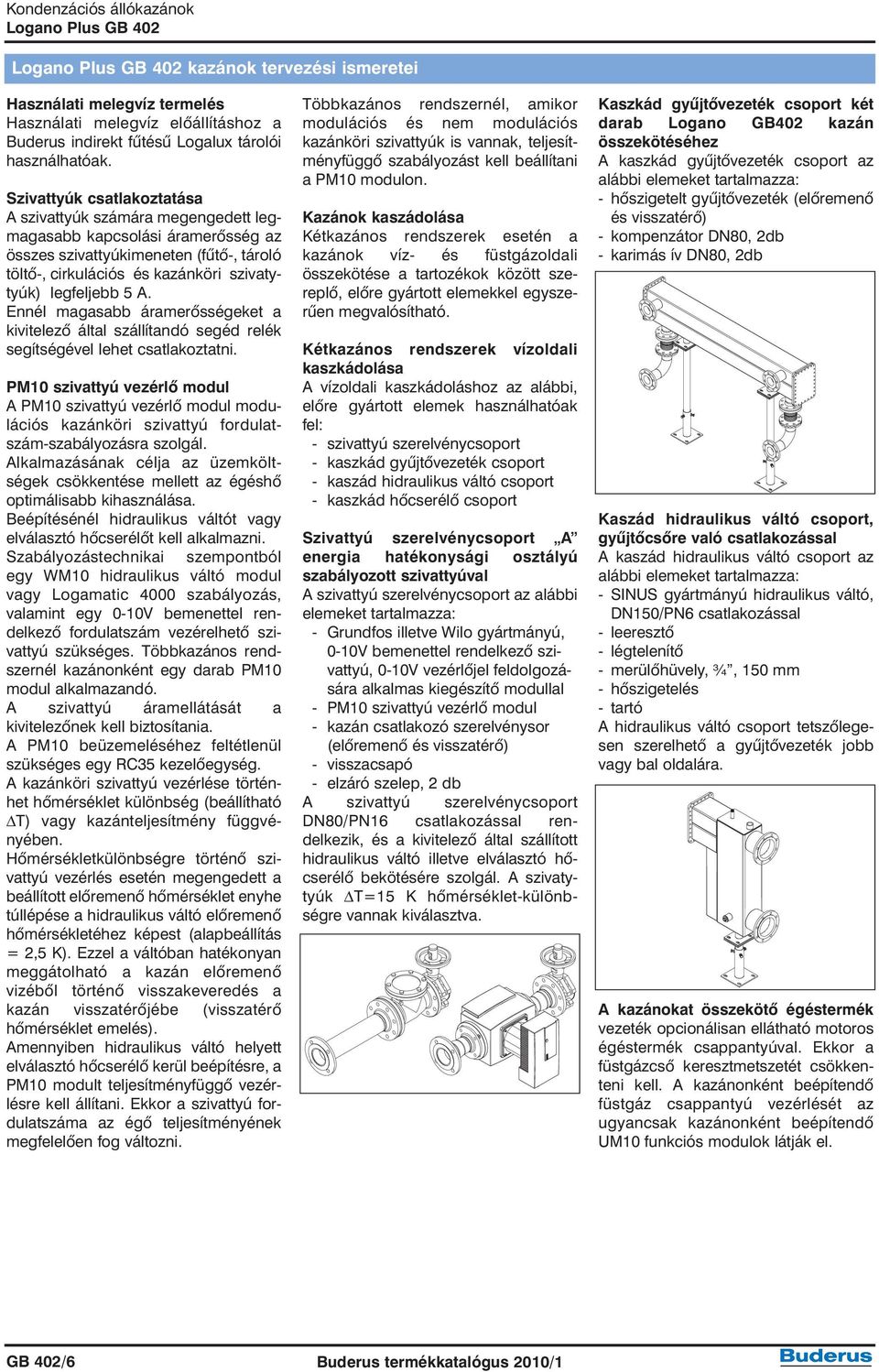

8 kazánok tervezési ismeretei Használati melegvíz termelés Használati melegvíz elõállításhoz a Buderus indirekt fûtésû Logalux tárolói használhatóak. Szivattyúk csatlakoztatása A szivattyúk számára megengedett legmagasabb kapcsolási áramerõsség az összes szivattyúkimeneten (fûtõ-, tároló töltõ-, cirkulációs és kazánköri szivatytyúk) legfeljebb 5 A. Ennél magasabb áramerõsségeket a kivitelezõ által szállítandó segéd relék segítségével lehet csatlakoztatni. PM10 szivattyú vezérlõ modul A PM10 szivattyú vezérlõ modul modulációs kazánköri szivattyú fordulatszám-szabályozásra szolgál. Alkalmazásának célja az üzemköltségek csökkentése mellett az égéshõ optimálisabb kihasználása. Beépítésénél hidraulikus váltót vagy elválasztó hõcserélõt kell alkalmazni. Szabályozástechnikai szempontból egy WM10 hidraulikus váltó modul vagy Logamatic 4000 szabályozás, valamint egy 0-10V bemenettel rendelkezõ fordulatszám vezérelhetõ szivattyú szükséges. Többkazános rendszernél kazánonként egy darab PM10 modul alkalmazandó. A szivattyú áramellátását a kivitelezõnek kell biztosítania. A PM10 beüzemeléséhez feltétlenül szükséges egy RC35 kezelõegység. A kazánköri szivattyú vezérlése történhet hõmérséklet különbség (beállítható ΔT) vagy kazánteljesítmény függvényében. Hõmérsékletkülönbségre történõ szivattyú vezérlés esetén megengedett a beállított elõremenõ hõmérséklet enyhe túllépése a hidraulikus váltó elõremenõ hõmérsékletéhez képest (alapbeállítás = 2,5 K). Ezzel a váltóban hatékonyan meggátolható a kazán elõremenõ vizébõl történõ visszakeveredés a kazán visszatérõjébe (visszatérõ hõmérséklet emelés). Amennyiben hidraulikus váltó helyett elválasztó hõcserélõ kerül beépítésre, a PM10 modult teljesítményfüggõ vezérlésre kell állítani. Ekkor a szivattyú fordulatszáma az égõ teljesítményének megfelelõen fog változni. Többkazános rendszernél, amikor modulációs és nem modulációs kazánköri szivattyúk is vannak, teljesítményfüggõ szabályozást kell beállítani a PM10 modulon. Kazánok kaszádolása Kétkazános rendszerek esetén a kazánok víz- és füstgázoldali összekötése a tartozékok között szereplõ, elõre gyártott elemekkel egyszerûen megvalósítható. Kétkazános rendszerek vízoldali kaszkádolása A vízoldali kaszkádoláshoz az alábbi, elõre gyártott elemek használhatóak fel: - szivattyú szerelvénycsoport - kaszkád gyûjtõvezeték csoport - kaszád hidraulikus váltó csoport - kaszkád hõcserélõ csoport Szivattyú szerelvénycsoport A energia hatékonysági osztályú szabályozott szivattyúval A szivattyú szerelvénycsoport az alábbi elemeket tartalmazza: - Grundfos illetve Wilo gyártmányú, 0-10V bemenettel rendelkezõ szivattyú, 0-10V vezérlõjel feldolgozására alkalmas kiegészítõ modullal - PM10 szivattyú vezérlõ modul - kazán csatlakozó szerelvénysor (elõremenõ és visszatérõ) - visszacsapó - elzáró szelep, 2 db A szivattyú szerelvénycsoport DN80/PN16 csatlakozással rendelkezik, és a kivitelezõ által szállított hidraulikus váltó illetve elválasztó hõcserélõ bekötésére szolgál. A szivatytyúk ΔT=15 K hõmérséklet-különbségre vannak kiválasztva. Kaszkád gyûjtõvezeték csoport két darab Logano GB402 kazán összekötéséhez A kaszkád gyûjtõvezeték csoport az alábbi elemeket tartalmazza: - hõszigetelt gyûjtõvezeték (elõremenõ és visszatérõ) - kompenzátor DN80, 2db - karimás ív DN80, 2db Kaszád hidraulikus váltó csoport, gyûjtõcsõre való csatlakozással A kaszád hidraulikus váltó csoport az alábbi elemeket tartalmazza: - SINUS gyártmányú hidraulikus váltó, DN150/PN6 csatlakozással - leeresztõ - légtelenítõ - merülõhüvely, ¾, 150 mm - hõszigetelés - tartó A hidraulikus váltó csoport tetszõlegesen szerelhetõ a gyûjtõvezeték jobb vagy bal oldalára. A kazánokat összekötõ égéstermék vezeték opcionálisan ellátható motoros égéstermék csappantyúval. Ekkor a füstgázcsõ keresztmetszetét csökkenteni kell. A kazánonként beépítendõ füstgáz csappantyú vezérlését az ugyancsak kazánonként beépítendõ UM10 funkciós modulok látják el. GB 402/6 Buderus termékkatalógus 2010/1

9 kazánok tervezési ismeretei Kaszkád hõcserélõ csoport, gyûjtõcsõre való csatlakozással A kaszkád hõcserélõ csoport az alábbi elemeket tartalmazza: - SONDEX gyártmányú, SL333-BR16- TK típusú, különbözõ teljesítményû hõcserélõ, DN100/PN16 csatlakozással, hõszigeteléssel - kompenzátor - adapter a gyûjtõvezeték csatlakoztatásához - tartó A hõcserélõ az alábbi hõfokokra van kiválasztva: - primer 85/65 C - szekunder 75/60 C - primer 65/45 C - szekunder 55/40 C - primer 55/35 C - szekunder 40/30 C Maximális Maximális nyomásveszteség Térfogatáram nyomásveszteség Térfogatáram primer oldal primer oldal szekunder oldal szekunder oldal Típus kw mbar l/h ΔT=15 K, mbar l/h SL140-BR TL SL140-BR TM SL140-BR TL SL140-BR TL SL333-BR16-70-TK SL333-BR16-80-TK SL333-BR16-90-TK SL333-BR TK SL333-BR TK SL333-BR TK SL333-BR TK SL333-BR TK SL333-BR TK Égéstermék oldali rozsdamentes acél kaszkád elemek Két darab Logano Plus GB402 kazán füstgáz oldali összekötéséhez többféle tartozék csoport rendelhetõ: - égéstermék oldali kaszkád alapkészlet - égéstermék oldali kaszkád szerelvény csoport kéménybe kötéshez - égéstermék oldali kaszkád szerelvény csoport külsõ fali kivezetéshez Égéstermék oldali kaszkád alapkészlet két darab Logano Plus GB402 kazán füstgáz oldali összekötéséhez Az alapkészlet vízszintes elrendezésû égéstermék gyûjtõt tartalmaz, valamennyi, a kazánokkal való összekötésre szolgáló elemmel együtt. A vízszintes elrendezésû égéstermék gyûjtõ elemei: - gyûjtõcsõ ferde csatlakozással, két darab - összekötõ elem - kondenzátum kivezetés szifonnal együtt - vizsgálónyílás fedéllel - égéstermék elvezetõ csõ, 500 mm - tömítések és rögzítõ elemek (padló/mennyezet) 500 mm hosszig A kazánok csatlakoztatására szolgáló elemek: os könyök tisztítónyílássl, két darab - passzdarab, 420 mm, két darab - kiegyenlítõ elem, mm, két darab os kazán csatlakozó könyök tisztító nyílással, két darab Buderus termékkatalógus 2010/1 GB 402/7

10 kazánok füstgáz oldali kaszkádolása kazánok füstgázkaszkád kiválasztása Motoros füstgázcsappantyú nélkül Motoros füstgázcsappantyúval Gyûjtõ Függõleges csõszakasz Gyûjtõ Függõleges csõszakasz Névleges Névleges Hossz [m] Névleges Névleges Kazánok száma átmérõ [mm] átmérõ [mm] hmin hmax átmérõ [mm] átmérõ [mm] hmin hmax / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / 38 Beépítési méretek kaszkádolás esetén, jobbos kivitel Összekötõ vezeték: 4m (2,5m az elsõ kazántól a kéményig) és 1x 87 könyök GB 402/8 Buderus termékkatalógus 2010/1

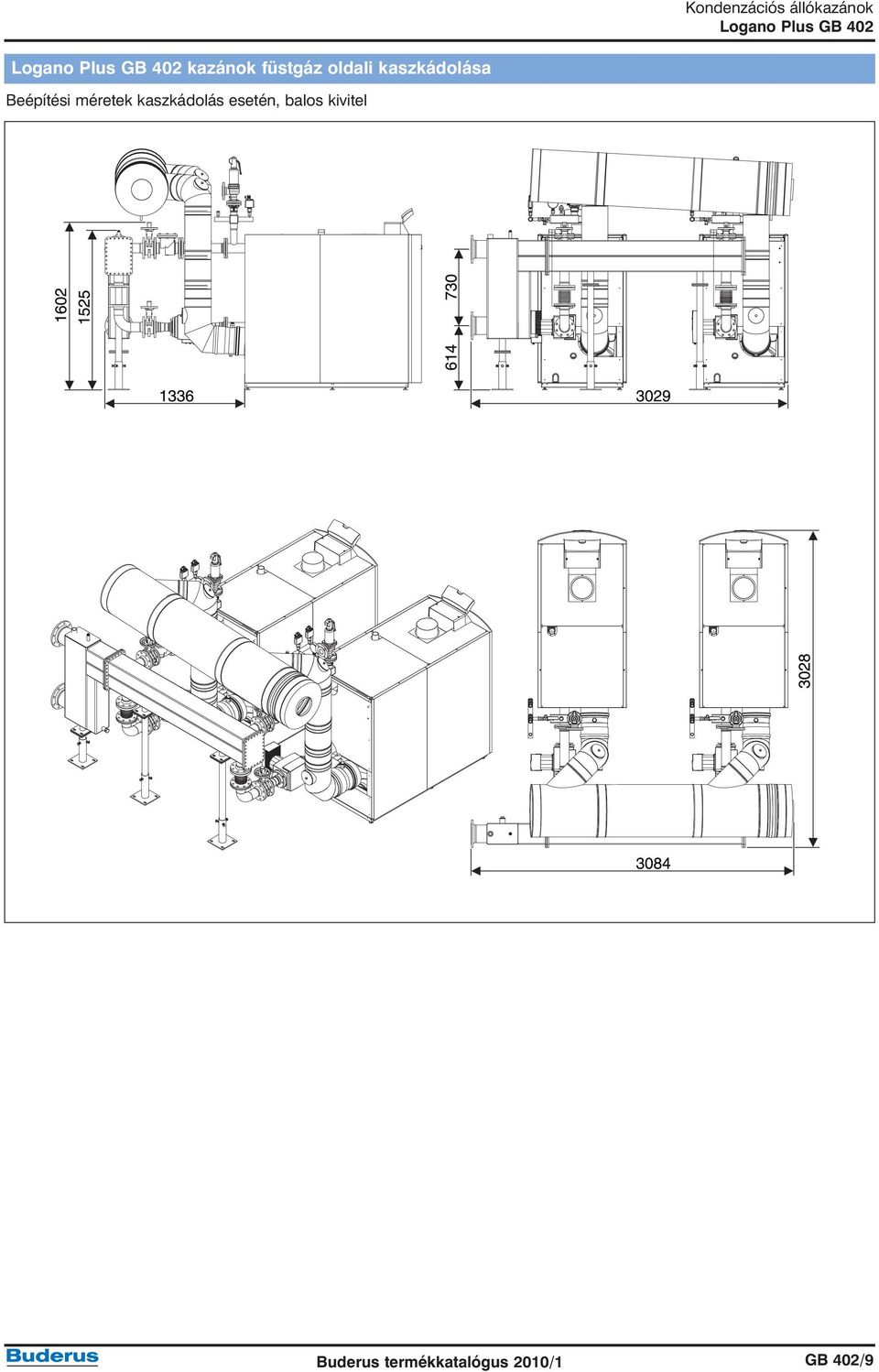

11 kazánok füstgáz oldali kaszkádolása Beépítési méretek kaszkádolás esetén, balos kivitel Buderus termékkatalógus 2010/1 GB 402/9

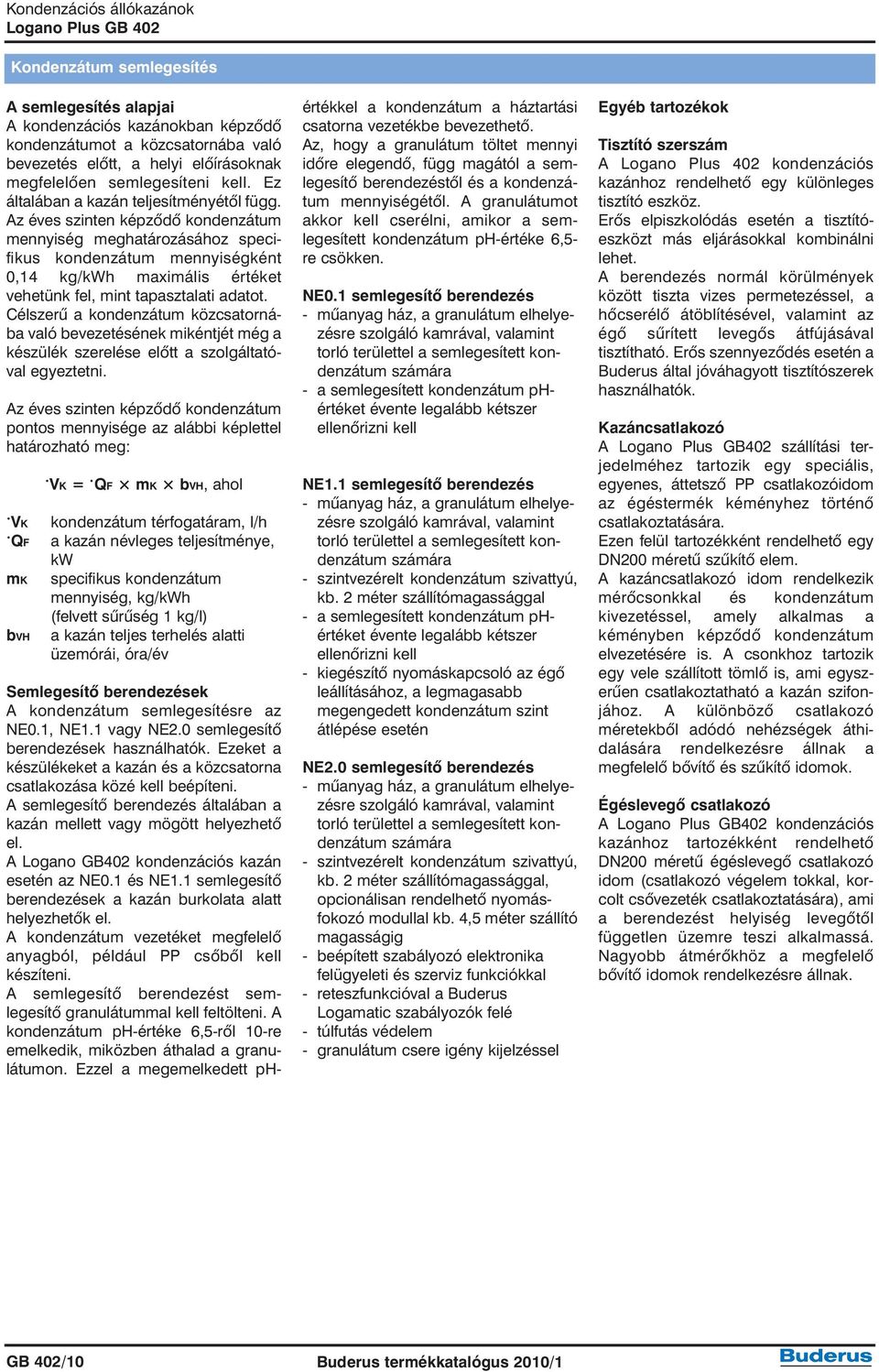

12 Kondenzátum semlegesítés A semlegesítés alapjai A kondenzációs kazánokban képzõdõ kondenzátumot a közcsatornába való bevezetés elõtt, a helyi elõírásoknak megfelelõen semlegesíteni kell. Ez általában a kazán teljesítményétõl függ. Az éves szinten képzõdõ kondenzátum mennyiség meghatározásához specifikus kondenzátum mennyiségként 0,14 kg/kwh maximális értéket vehetünk fel, mint tapasztalati adatot. Célszerû a kondenzátum közcsatornába való bevezetésének mikéntjét még a készülék szerelése elõtt a szolgáltatóval egyeztetni. Az éves szinten képzõdõ kondenzátum pontos mennyisége az alábbi képlettel határozható meg: VK QF mk bvh VK = QF mk bvh, ahol kondenzátum térfogatáram, l/h a kazán névleges teljesítménye, kw specifikus kondenzátum mennyiség, kg/kwh (felvett sûrûség 1 kg/l) a kazán teljes terhelés alatti üzemórái, óra/év Semlegesítõ berendezések A kondenzátum semlegesítésre az NE0.1, NE1.1 vagy NE2.0 semlegesítõ berendezések használhatók. Ezeket a készülékeket a kazán és a közcsatorna csatlakozása közé kell beépíteni. A semlegesítõ berendezés általában a kazán mellett vagy mögött helyezhetõ el. A Logano GB402 kondenzációs kazán esetén az NE0.1 és NE1.1 semlegesítõ berendezések a kazán burkolata alatt helyezhetõk el. A kondenzátum vezetéket megfelelõ anyagból, például PP csõbõl kell készíteni. A semlegesítõ berendezést semlegesítõ granulátummal kell feltölteni. A kondenzátum ph-értéke 6,5-rõl 10-re emelkedik, miközben áthalad a granulátumon. Ezzel a megemelkedett phértékkel a kondenzátum a háztartási csatorna vezetékbe bevezethetõ. Az, hogy a granulátum töltet mennyi idõre elegendõ, függ magától a semlegesítõ berendezéstõl és a kondenzátum mennyiségétõl. A granulátumot akkor kell cserélni, amikor a semlegesített kondenzátum ph-értéke 6,5- re csökken. NE0.1 semlegesítõ berendezés - mûanyag ház, a granulátum elhelyezésre szolgáló kamrával, valamint torló területtel a semlegesített kondenzátum számára - a semlegesített kondenzátum phértéket évente legalább kétszer ellenõrizni kell NE1.1 semlegesítõ berendezés - mûanyag ház, a granulátum elhelyezésre szolgáló kamrával, valamint torló területtel a semlegesített kondenzátum számára - szintvezérelt kondenzátum szivattyú, kb. 2 méter szállítómagassággal - a semlegesített kondenzátum phértéket évente legalább kétszer ellenõrizni kell - kiegészítõ nyomáskapcsoló az égõ leállításához, a legmagasabb megengedett kondenzátum szint átlépése esetén NE2.0 semlegesítõ berendezés - mûanyag ház, a granulátum elhelyezésre szolgáló kamrával, valamint torló területtel a semlegesített kondenzátum számára - szintvezérelt kondenzátum szivattyú, kb. 2 méter szállítómagassággal, opcionálisan rendelhetõ nyomásfokozó modullal kb. 4,5 méter szállító magasságig - beépített szabályozó elektronika felügyeleti és szerviz funkciókkal - reteszfunkcióval a Buderus Logamatic szabályozók felé - túlfutás védelem - granulátum csere igény kijelzéssel Egyéb tartozékok Tisztító szerszám A Logano Plus 402 kondenzációs kazánhoz rendelhetõ egy különleges tisztító eszköz. Erõs elpiszkolódás esetén a tisztítóeszközt más eljárásokkal kombinálni lehet. A berendezés normál körülmények között tiszta vizes permetezéssel, a hõcserélõ átöblítésével, valamint az égõ sûrített levegõs átfújásával tisztítható. Erõs szennyezõdés esetén a Buderus által jóváhagyott tisztítószerek használhatók. Kazáncsatlakozó A Logano Plus GB402 szállítási terjedelméhez tartozik egy speciális, egyenes, áttetszõ PP csatlakozóidom az égéstermék kéményhez történõ csatlakoztatására. Ezen felül tartozékként rendelhetõ egy DN200 méretû szûkítõ elem. A kazáncsatlakozó idom rendelkezik mérõcsonkkal és kondenzátum kivezetéssel, amely alkalmas a kéményben képzõdõ kondenzátum elvezetésére is. A csonkhoz tartozik egy vele szállított tömlõ is, ami egyszerûen csatlakoztatható a kazán szifonjához. A különbözõ csatlakozó méretekbõl adódó nehézségek áthidalására rendelkezésre állnak a megfelelõ bõvítõ és szûkítõ idomok. Égéslevegõ csatlakozó A Logano Plus GB402 kondenzációs kazánhoz tartozékként rendelhetõ DN200 méretû égéslevegõ csatlakozó idom (csatlakozó végelem tokkal, korcolt csõvezeték csatlakoztatására), ami a berendezést helyiség levegõtõl független üzemre teszi alkalmassá. Nagyobb átmérõkhöz a megfelelõ bõvítõ idomok rendelkezésre állnak. GB 402/10 Buderus termékkatalógus 2010/1

13 kazánok befoglaló méretei Befoglaló méretek és a csatlakozások mm-ben megadva: AA AKO EV füstgázelvezetés kondenzvíz kimenet égési levegõ bevezetés (zárt égésterû üzemmód esetén) GAS gázcsatlakozás MAG tágulási tartály csatlakozás RK kazán visszatérõ csonk VK kazán elõremenõ csonk ST biztonsági szelep vagy biztonsági szerelvénycsoport csatlakozás Buderus termékkatalógus 2010/1 GB 402/11

14 kazánok mûszaki adatai Kazánméret (teljesítmény - kazántagok száma) Mértékegység GB GB GB GB GB Névleges hõterhelés kw 61,0 304,8 75,2 376,2 89,5 447,6 103,8 519,0 118,0 590,0 Névleges hõteljesítmény 80/60 C hõfoklépcsõ esetén kw 58,9 297,2 72,6 367,4 85,2 435,8 100,7 507,0 114,9 557,1 Névleges hõteljesítmény 50/30 C hõfoklépcsõ esetén kw 66,7 320,0 80,5 395,0 95,6 468,2 113,0 545,0 127,6 621,4 Kazán hatásfok maximális teljesítménynél 80/60 C hõfoklépcsõ esetén % 97,5 97,6 97,6 97,7 98,0 Kazán hatásfok maximális teljesítménynél 50/30 C hõfoklépcsõ esetén % 105,1 105,0 104,6 105,0 105,3 Szabványos hatásfok 75/60 C fûtési jelleggörbe esetén % 106,0 106,3 106,6 106,3 106,4 Szabványos hatásfok 40/30 C fûtési jelleggörbe esetén % 109,6 109,4 109,7 109,3 110,4 Készenléti hõszükséglet 30/50 K túlfûtési hõmérséklet esetén % 0,33/0,20 0,27/0,16 0,14/0,23 0,20/0,12 0,11/0,17 Fûtõvízkör Kazán víztartalom l 47,3 53,3 59,3 65,3 75,3 Fûtõvízoldali nyomásveszteség Δt 20 K eseten mbar Maximális elõremenõ hõmérséklet fûtési/melegvizes üzem C Biztosítási határ / biztonsági hõmérséklet határoló C 100 Megengedett maximális üzemi nyomás bar 6 Csõcsatlakozások Gáz csatlakozás coll 2 Fûtõvíz csatlakozás DN/mm 80 Kondenzvíz csatlakozás coll Füstgázértékek Füstgáz csatlakozás mm 250 Kondenzátum mennyiség G20 földgáz eséten, 40/30 C-nál l/h 30,8 39,2 46,2 55,9 64,7 Füstgáz tömegáram Teljes terhelés g/s 142,4 174,5 207,1 240,6 271,9 Részterhelés g/s 28,7 36,8 40,6 48,0 53,2 Füstgáz hõmérséklet, 50/30 C esetén Teljes terhelés C Részterhelés C 30 Füstgáz hõmérséklet, 80/60 C esetén Teljes terhelés C 65 Részterhelés C CO2-tartalom, E/LL földgáz esetén Teljes terhelés % 9,1 Részterhelés % 9,3 Szabvány emissziós tényezõ CO mg/kwh 20 Szabványos emissziós tényezõ NOx mg/kwh 40 Ventilátor maradék szállítómagassága (füstgáz- és égési levegõ rendszer) Pa 100 Füstgázrendszer Építési mód B23, B23P (nyílt égésterû üzem) (DVGW szabályrendszer szerint) C13, C33, C43, C53, C63, C83, C93 (zárt égésterû üzem) Elektromos adatok Elektromos védettség - IPX0D Tápfeszültség/frekvencia V/Hz 230/50 Elektromos teljesítményfelvétel Teljes terhelés W Részterhelés W Védelem áramütés ellen 1. érintésvédelmi osztály Megengedett maximális készülékbiztosíték A 10 Készülékméretek és tömeg Beépítési méretek szélesség mélység magasság mm 781 x 1740 x 1542 Tömeg (burkolat nélkül) kg GB 402/12 Buderus termékkatalógus 2010/1

15 Logamatic EMS szabályozórendszer A Logamatic EMS modulárisan bõvíthetõ szabályozórendszer A Logamatic EMS az egy- és többlakásos épületek szabályozórendszere. Az EMS az "Energie Management System" rövidítése. Mint neve is mutatja, a szabályozórendszer célja az energiaforrások optimális kihasználása mellett a teljes fûtési rendszer kezelése. Valamennyi eleme önmagát ellenõrzi, és az észlelt rendellenességeket önmagától kijelzi. Számos beépített szerviz funkció könnyíti meg az üzembe helyezést, karbantartást és a hibakeresést. Az EMS rendszer digitális vezérlésû égõautomatikákra támaszkodik, amelyek a hozzájuk kapcsolt fûtõberendezés égõjének vezérlésén túl annak felügyeleti és biztonságtechnikai feladatait is ellátják, és bizonyos szabályozási funkciókkal is rendelkeznek. A -es állókazánoknál a SAFe és az MC10 vezetõ szabályozóba épített BC alapszabályozó végzi. Az adott szabályozási feladattól függõen a rendszer igény szerint modulárisanbõvíthetõ. A Logamatic EMS szabályozórendszer az alábbi feladatok lekezelésére képes: - idõjárásfüggõ szabályozás (RC35) - hidraulikus váltó - legfeljebb három darab kevert fûtõkör - egy darab közvetlenül kapcsolt fûtõkör - valamennyi fûtõkör saját helyiségszabályozóról (RC25) történõ szabályozása - napkollektorokkal történõ használati melegvíz termelés. BC10 alapszabályozó A BC10 alapszabályozó valamennyi, EMS szabályozással felszerelt fûtõkészülék egységes, az alapfunkciókat tartalmazó kezelõegysége. Valamennyi, a kazán mûködtetéséhez szükséges alapelemet tartalmazza. Rendelkezik az RC35 szabályozó számára kialakított foglalattal, amellyel a komfortos fûtés valamennyi jellemzõje beállítható. MC10 vezetõ szabályozó Az MC10 vezetõszabályozó valamennyi, EMS szabályozással felszerelt állókazán egységes, az alapfunkciókat tartalmazó kezelõegysége. Valamennyi, a kazán mûködtetéséhez szükséges alapelemet tartalmazza. RC25/RC20RF helyiség-/ távszabályzó Az RC25 helyiségszabályozóként míg az RC20RF távszabályzóként használható. Az RC25 kéteres BUSkábellel az RC20RF rádiófrekvenciás kapcsolattal, az RFM20 modul segítségével csatlakozik a Logamatic EMS BUS-ra. A fali szereléshez szükséges foglalatot a készülék szállítási terjedelme tartalmazza. A készülék idõjárás függvényében egyetlen, közvetlenül kapcsolt fûtõkörbõl, és egy darab, modulációs égõvel rendelkezõ EMS kazánból álló rendszer helyiséghõmérsékletrõl történõ szabályozására önmagában alkalmas. A szükséges, beépített hõmérsékletérzékelõvel az RC25/RC20RF rendelkezik. Ugyancsak képes egy használati melegvíztermelõ kör kezelésére, termikus fertõtlenítéssel és cirkulációs szivattyúvezérléssel. A beépített digitális kapcsolóóra segítségével nyolc, elõre meghatározott, tetszés szerint választható heti fûtési program alapján mûködteti a rendszert. Használható helyiségszabályzóként is, amikor a rendszer és a hozzá tartozó kondenzációs kazán vezérlését az RC35 szabályozó veszi át. Ekkor az RC25/RC20RF szolgáltatja a helyiségben mért jellemzõket a szabályozás számára. Mindkét alkalmazási módnál a készülék kijelzõje megjeleníti a helyiség hõmérsékletét, az idõt és a hét aktuális napját. A nyomógombok segítségével a fûtõkör "Automatikus", "Folyamatos nappali" vagy "Folyamatos éjszakai" üzemmódja választható ki. A nyomógombhoz tartozó LED az aktuális üzemmódot jelzi ki. A rendszer valamennyi fûtési köre ellátható RC25/RC20RF szabályozóval, de a rádiófrekvenciás kivitelbõl legfeljebb egy RFM20 modul és legfeljebb három RC20RF alkalmazható. RC35 helyiség- vagy távszabályzó Az RC35 az EMS rendszerû szabályozás kezelõszerveként vagy komfortos helyiségszabályozóként használható. Elhelyezhetõ falon, vagy becsatolható a számára a BC10 alapszabályozón kialakított foglalatba. A készülék egyetlen, közvetlenül kapcsolt fûtõkörbõl, és egy darab, modulációs égõvel rendelkezõ EMS kazánból álló rendszer helyiség- vagy külsõhõmérsékletrõl történõ szabályozására önmagában alkalmas. Az ehhez szükséges, beépített hõmérsékletérzékelõvel az RC35 rendelkezik. Amennyiben nem a referenciaként használt helyiségben helyezik el, csatlakoztatható hozzá egy kisegítõ érzékelõ. Ugyancsak képes egy használati melegvíztermelõ kör kezelésére, termikus fertõtlenítéssel és cirkulációs szivattyúvezérléssel. A beépített programozható hatcsatornás digitális kapcsolóóra segítségével nyolc, elõre meghatározott, tetszés szerint választható és egy szabadon összeállítható heti fûtési program alapján mûködteti a rendszert. A nagyméretû szöveges kijelzõ segítségével a fûtési rendszer valamennyi fontos jellemzõje megjeleníthetõ. A nyomógombok segítségével a fûtõkör "Automatikus", "Folyamatos nappali" vagy "Folyamatos éjszakai" üzemmódja választható ki. A nyomógombhoz tartozó LED az aktuális üzemmódot jelzi ki. A rendszer legfeljebb egy darab RC35 szabályozót tartalmazhat. A további fûtési köröket RC25 szabályozóval lehet felszerelni. Alkalmazható Logamatic EMS szabályozómodulok A készülékhez használható EMS szabályozómodulok: MM10 kevert köri modul (legfeljebb három darab) WM 10 hidraulikus váltó modul EM 10 zavarjel modul VM 10 szabályozó modul PM 10 szivattyú modul SM 10 szolár modul. Buderus termékkatalógus 2010/1 GB 402/13

16 Logamatic 4000 szabályozórendszer PM10 szivattyú vezérlõ modul A PM10 szivattyú vezérlõ modul modulációs kazánköri szivattyú fordulatszám-szabályozásra szolgál. Alkalmazásának célja az üzemköltségek csökkentése mellett az égéshõ optimálisabb kihasználása. Beépítésénél hidraulikus váltót vagy elválasztó hõcserélõt kell alkalmazni. Szabályozástechnikai szempontból egy WM10 hidraulikus váltó modul vagy Logamatic 4000 szabályozás, valamint egy 0-10V bemenettel rendelkezõ fordulatszám vezérelhetõ szivatytyú szükséges. Többkazános rendszernél kazánonként egy darab PM10 modul alkalmazandó. Logamatic 4121 szabályozó A Logamatic 4121 digitális szabályozó alapvetõen UBA1.5 égõautomatikával vagy EMS szabályozóval rendelkezõ fali- és állókazános rendszerek szabályozására vezetõ szabályozóként alkalmas. Emellett alkalmazható más Logamatic 4000 (4211, 4321, 4322, 4323) rendszerekben bõvítõ szabályozóként, illetve önálló hõközponti alállomásként. Vezetõ szabályozóként FM456/FM457 bõvítõ (léptetõ) modullal kiegészítve képes legfeljebb öt, UBA1.5 égõautomatikával vagy EMS szabályozóval rendelkezõ fali- vagy állókazánt tartalmazó többkazános fûtési rendszer szabályozására. A berendezés falra szerelhetõ kivitelû. A felhasználási célokat és az alkalmazható modulok listáját az III. táblázat tartalmazza. Alapfelszereltség A Logamatic 4121 szabályozókészülék alapkivitelben a következõ elemeket tartalmazza: - CM 431 szabályozómodul a MEC2 csatlakoztatásához - MEC2 kezelõegység - ZM 424 központi modul az alapfunkciók felügyeletére - FM 455 kommunikációs modul - NM 482 tápegység - BM 492 BUS modul Jellemzõk: - mûanyag burkolat - felhajtható, átlátszó védõfedél a modulok és a kezelõegység számára - kézi kapcsolók az 1. és 2. fûtõkör, valamint a használati melegvíz termelés számára GB 402/14 A szivattyú áramellátását a kivitelezõnek kell biztosítania. A PM10 beüzemeléséhez feltétlenül szükséges egy RC35 kezelõegység. A kazánköri szivattyú vezérlése történhet hõmérséklet különbség (beállítható ΔT) vagy kazánteljesítmény függvényében. Hõmérsékletkülönbségre történõ szivattyú vezérlés esetén megengedett a beállított elõremenõ hõmérséklet enyhe túllépése a hidraulikus váltó elõremenõ hõmérsékletéhez képest (alapbeállítás = 2,5 K). Ezzel a váltóban hatékonyan meggátolható a kazán elõremenõ vizébõl történõ visszakeveredés a kazán visszatérõjébe (visszatérõ - egy szabad modulhely - szerviz csatlakozó - fõkapcsoló - IP40 elektromos védettség - elektromos biztosíték - kódolt és színekkel jelölt csatlakozók - külsõ hõmérséklet és hidraulikus váltó érzékelõ - Logamatic 4000 modulokkal bõvíthetõ - ECOCAN-BUS kommunikáció - megfelelõ kommunikációs egységekkel képes adattovábbításra és távfelügyeletre Alapfunkciók: - egy darab, UBA1.5, égõautomatiká val vagy EMS szabályozóval felszerelt kazánnal rendelkezõ rendszer szabályozása - indirekt fûtésû tárolóval történõ használati melegvíz termelés szabályozása töltõ- és cirkulációs szivattyúval, idõprogram szerint - 1. számú, fûtõköri szivattyúval rendelkezõ fûtési kör szabályozása Alternatív: Amennyiben a használati melegvíz termelést a kazán UBA1.5 égõautomatikája vagy EMS szabályozója végzi, az 1. számú fûtõkör is felszerelhetõ keverõcsappal - 2. számú, fûtõköri szivattyúval és keverõcsappal rendelkezõ fûtõkör szabályozása - a használati melegvíztároló termikus fertõtlenítése - valamennyi fûtõkörhöz külön távszabályzó csatlakoztatható - bemenet a melegvíz termelés és az egyes fûtõkörök programon kívüli Buderus termékkatalógus 2010/1 hõmérséklet emelés). Amennyiben hidraulikus váltó helyett elválasztó hõcserélõ kerül beépítésre, a PM10 modult teljesítményfüggõ vezérlésre kell állítani. Ekkor a szivattyú fordulatszáma az égõ teljesítményének megfelelõen fog változni. Többkazános rendszernél, amikor modulációs és nem modulációs kazánköri szivattyúk is vannak, teljesítményfüggõ szabályozást kell beállítani a PM10 modulon. A modulok alkalmazási lehetõségei és mûszaki adatai a "Logamatic szabályozók" címû fejezetben találhatók. Alapfunkciók: folyamatos égõvezérlés UBA-val keverõszelepes fûtés (HK2) 1. választás: keverõszelep nélküli fûtés, melegvíz töltõszivattyú és cirkulációs szivattyú, vagy keverõszelepes fûtés, melegvízkészítés UBA-n bekapcsolásához - kézi kapcsolók automati-kus/kézi/ kikapcsolt üzemmódok átváltására - naptár szerinti téli/nyári átkapcsolási lehetõség - fûtõkörönkénti csökkentett üzem beállítási lehetõség - szabadság üzemmód - LED üzemmód és hibajel kijelzõk: modulzavar égõ üzemjel fûtõkör nyári üzemállapot keverõcsap nyit/zár fûtõköri szivattyú üzemjel HMV töltõszivattyú üzemjel cirkulációs szivattyú üzemjel Mûszaki adatok Üzemi feszültség: 230V AC±10%, 50Hz ± 4 % Teljesítmény felvétel: 8 VA Biztosíték: 10 A Fûtõköri keverõ áramfelvétele: 5 A Fûtõköri keverõ szabályozása: 230 V, 3-pont léptetõ (PI) Fûtõköri keverõ beállási ideje: 120 s ( között állítható) Szivattyú áramfelvétele: 5 A FK kazánvíz hõmérsékletérzékelõ: NTC, Ø 9 mm AS1.6 HMV hõmérsékletérzékelõ: NTC, Ø 6 mm FW HMV hõmérsékletérzékelõ: FW(FB) UBA-hoz csatlakoztatható HMV hõmérsékletérzékelõ: NTC, Ø 6 mm FA külsõ érzékelõ: NTC Egy- vagy kétfokozatú égõszabályozás: 230 V, 8 A, 2-pont Modulációs égõszabályozás: 230 V, 8 A, 3-pont

17 Logamatic 4000 szabályozórendszer Logamatic 4122 szabályozó A Logamatic 4122 digitális szabályozó felhasználható más Logamatic 4000 (4211, 4311, 4312, 4313) rendszerekben bõvítõ szabályozóként, illetve megfelelõ bõvítõ modulokkal ellátva önálló hõközponti alállomásként. Vezetõ szabályozóként, FM456/FM457 bõvítõ (léptetõ) modulokkal kiegészítve képes legfeljebb nyolc, UBA1.5 égõautomatikával vagy EMS szabályozóval rendelkezõ fali- vagy állókazánt tartalmazó többkazános fûtési rendszer szabályozására. A berendezés falra szerelhetõ kivitelû. Alapfelszereltség A Logamatic 4122 szabályozókészülék alapkivitelben a következõ elemeket tartalmazza: - CM 431 szabályozómodul a kazánkijelzõ vagy a MEC2 csatlakoztatásához - kazánkijelzõ vagy MEC2 kezelõegység - NM 482 tápegység - BM 492 BUS modul Jellemzõk: - mûanyag burkolat - felhajtható, átlátszó védõfedél a modulok és a kezelõegység számára - két szabad modulhely - szerviz csatlakozó - fõkapcsoló - IP40 elektromos védettség - elektromos biztosíték - kódolt és színekkel jelölt csatlakozók - Logamatic 4000 modulokkal bõvíthetõ - ECOCAN-BUS kommunikáció - megfelelõ kommunikációs egységekkel képes adattovábbításra és távfelügyeletre Alapfunkciók, kazánkijelzõvel ellátott kivitel: - naptár szerinti téli/nyári átkapcsolási lehetõség Távfelügyeleti és táv-zavarjelzési lehetõségek A Buderus Logamatic 4000 típusú szabályozók széleskörû távfelügyeleti és táv-zavarjelzési lehetõségeket kínál. A lehetõségekrõl tájékozódjon a Buderusnál. Alkalmazható szabályozómodulok A Logamatic 4121 és 4122 szabályozókban alkalmazható bõvítõ modulok: FM441 HMV és fûtõköri modul FM442 fûtõköri modul FM443 szolár modul FM445 HMV modul (külsõ hõcse-- rélõhöz FM446 EIB kommunikációs modul FM448 gyûjtött hibajel modul FM456 kaszkádmodul, 2 kazán FM457 kaszkádmodul, 4 kazán A modulok alkalmazási lehetõségei és mûszaki adatai a modulok leírásánál találhatók. Mûszaki adatok Üzemi feszültség: 230 V AC ± 10 %, 50Hz ± 4 % Teljesítmény felvétel: 5 VA Biztosíték: 10 A Logamatic 4323 szabályozó A Logamatic 4323 digitális szabályozó megfelelõ bõvítõ modulokkal ellátva hõtermelõ berendezést nem tartalmazó hõközpontok szokásos szabályozási feladatainak ellátására képes. Másik jellemzõ felhasználási módja bõvítõ szabályozóként történõ alkalmazása. Ekkor BUS-kábellel csatlakozik a rendszer többi Logamatic 4000 típusú szabályozójához, alapmoduljával és négy darab szabad bõvítõ helyeivel járul hozzá a rendszer képességeinek növeléséhez. Alapfelszereltség A Logamatic 4323 szabályozókészülék alapkivitelben a következõ elemeket tartalmazza: - CM 431 szabályozómodul a MEC2 csatlakoztatásához - MEC2 kezelõegység - ZM 433 központi modul az alapfunkciók felügyeletére - NM 482 tápegység - BM 492 BUS modul Jellemzõk: - mûanyag burkolat - felhajtható, átlátszó védõfedél a modulok és a kezelõegység számára - négy szabad modulhely - szerviz csatlakozó - fõkapcsoló - IP40 elektromos védettség - két független elektromos biztosíték - kódolt és színekkel jelölt csatlakozók - Logamatic 4000 modulokkal bõvíthetõ - ECOCAN-BUS kommunikáció - megfelelõ kommunikációs egységekkel képes adattovábbításra és távfelügyeletre - egy darab FA külsõ hõmérséklet érzékelõ a szállítási terjedelem része Alapfunkciók: - hõigény esetén kiszolgáló tápszivattyú vezérlése - egy közvetlenül kapcsolt vagy kevert fûtési kör szabályozása távszabályzó csatlakoztatási lehetõség LED üzemjel kijelzés - kézi kapcsolók automatikus / kézi / kikapcsolt üzemmódok átváltására V bemenet parancsolt érték megadására fölérendelt szabályozórendszer felõl V kimenet hõigény továbbítására - LED üzemmód és hibajel kijelzõk modulzavar nyári üzem fûtõköri szivattyú üzemjel fûtõköri keverõ üzemjel Távfelügyeleti és táv-zavarjelzési lehetõségek A Buderus Logamatic 4000 típusú szabályozók széleskörû távfelügyeleti és táv-zavarjelzési lehetõségeket kínál. A lehetõségekrõl tájékozódjon a Buderusnál. Alkalmazható szabályozómodulok A Logamatic 4323 szabályozóban alkalmazható bõvítõ modulok: FM441 HMV és fûtõköri modul FM442 fûtõköri modul FM443 szolár modul FM445 HMV modul (külsõ hõcserélõhöz) FM446 EIB kommunikációs modul FM448 gyûjtött hibajel modul A modulok alkalmazási lehetõségei és mûszaki adatai a modulok leírásánál találhatók. Mûszaki adatok Üzemi feszültség: 230 V AC ± 10 %, 50Hz ± 4 % Teljesítmény felvétel: 5 VA Biztosíték: 2 10 A Keringetõ szivattyú áramfelvétele: 5 A Kiszolgáló tápszivattyú áramfelvétele: 5 A Fûtõköri keverõ szabályozása: 230 V, 3-pont (PI) Fûtõköri keverõ beállási ideje: 120 s ( között állítható) FA külsõ érzékelõ: NTC Modulációs égõszabályozás: 230 V, 8 A, 3-pont Buderus termékkatalógus 2010/1 GB 402/15
