JUMBO 6000 Profiline. JUMBO 6600 Profiline. JUMBO 7200 Profiline. JUMBO 8000 Profiline. JUMBO Profiline. Sílózókocsi HU.80J.

Átírás

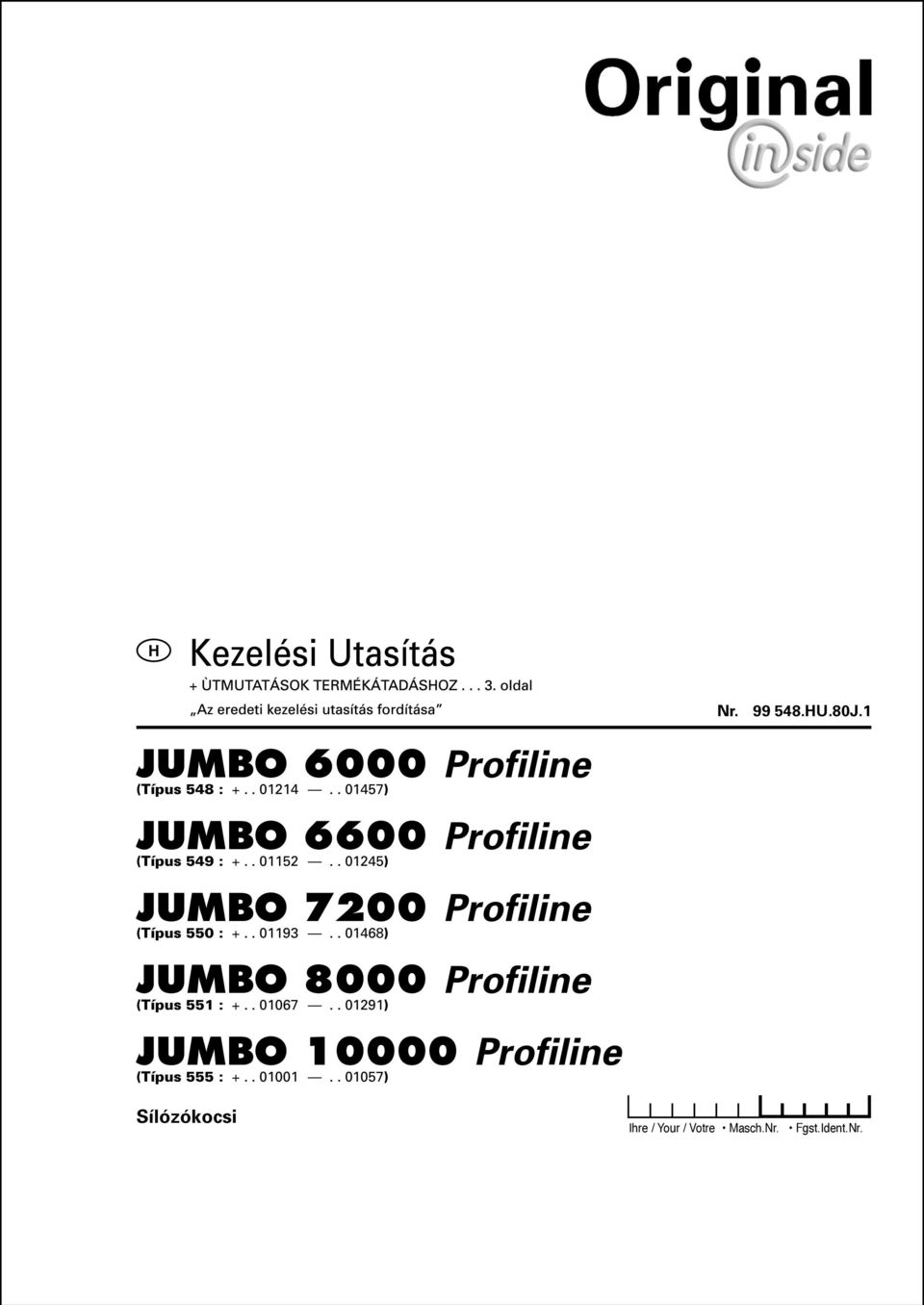

1 U.80J.1 JUMBO 6000 Profiline (Típus 548 : ) JUMBO 6600 Profiline (Típus 549 : ) JUMBO 7200 Profiline (Típus 550 : ) JUMBO 8000 Profiline (Típus 551 : ) JUMBO Profiline (Típus 555 : ) Sílózókocsi Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

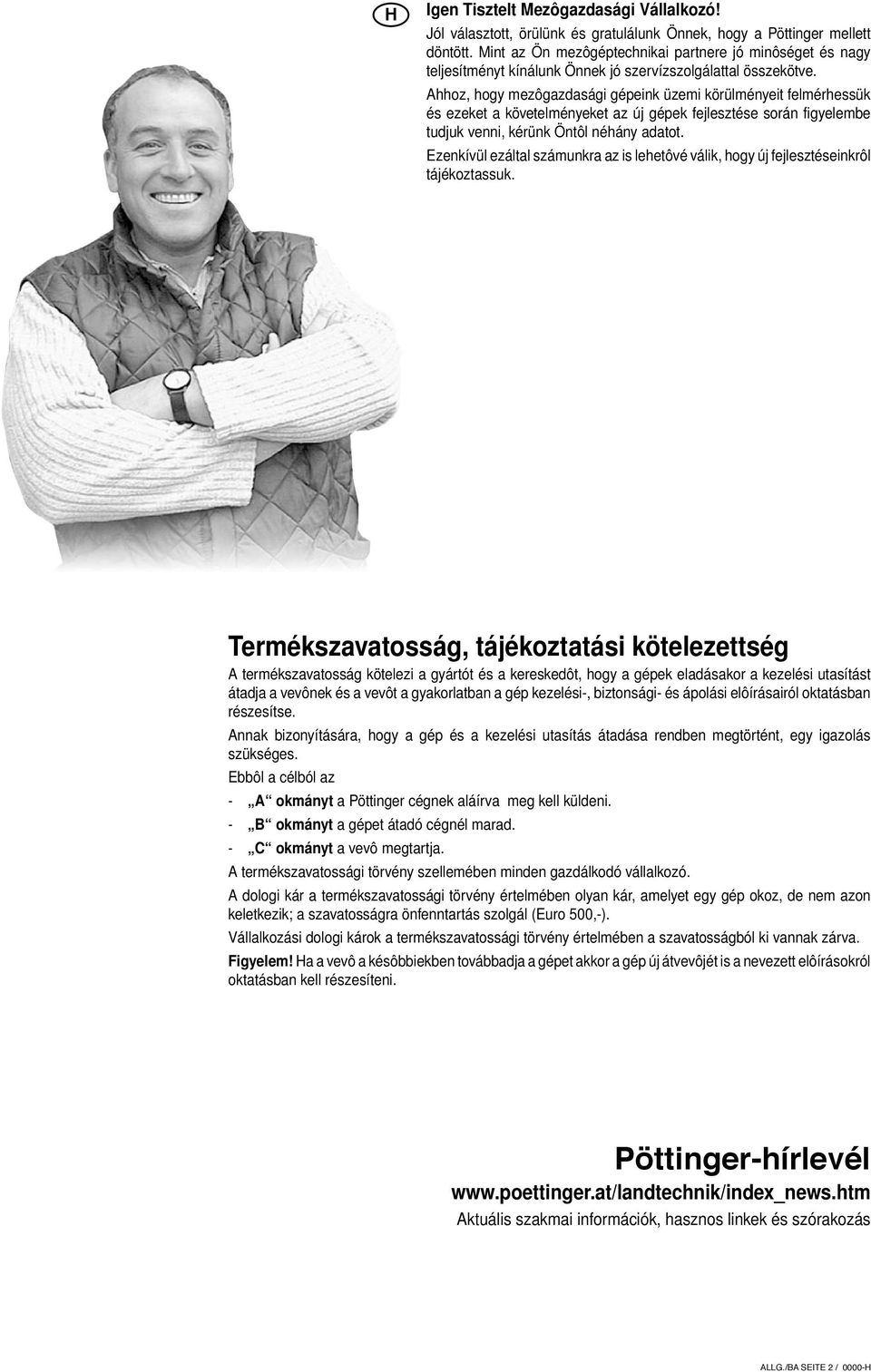

2 Igen Tisztelt Mezôgazdasági Vállalkozó! Jól választott, örülünk és gratulálunk Önnek, hogy a Pöttinger mellett döntött. Mint az Ön mezôgéptechnikai partnere jó minôséget és nagy teljesítményt kínálunk Önnek jó szervízszolgálattal összekötve. Ahhoz, hogy mezôgazdasági gépeink üzemi körülményeit felmérhessük és ezeket a követelményeket az új gépek fejlesztése során figyelembe tudjuk venni, kérünk Öntôl néhány adatot. Ezenkívül ezáltal számunkra az is lehetôvé válik, hogy új fejlesztéseinkrôl tájékoztassuk. Termékszavatosság, tájékoztatási kötelezettség A termékszavatosság kötelezi a gyártót és a kereskedôt, hogy a gépek eladásakor a kezelési utasítást átadja a vevônek és a vevôt a gyakorlatban a gép kezelési-, biztonsági- és ápolási elôírásairól oktatásban részesítse. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. Ebbôl a célból az - A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - B okmányt a gépet átadó cégnél marad. - C okmányt a vevô megtartja. A termékszavatossági törvény szellemében minden gazdálkodó vállalkozó. A dologi kár a termékszavatossági törvény értelmében olyan kár, amelyet egy gép okoz, de nem azon keletkezik; a szavatosságra önfenntartás szolgál (Euro 500,-). Vállalkozási dologi károk a termékszavatossági törvény értelmében a szavatosságból ki vannak zárva. Figyelem! a a vevô a késôbbiekben továbbadja a gépet akkor a gép új átvevôjét is a nevezett elôírásokról oktatásban kell részesíteni. Pöttinger-hírlevél Aktuális szakmai információk, hasznos linkek és szórakozás ALLG./BA SEITE 2 / 0000-

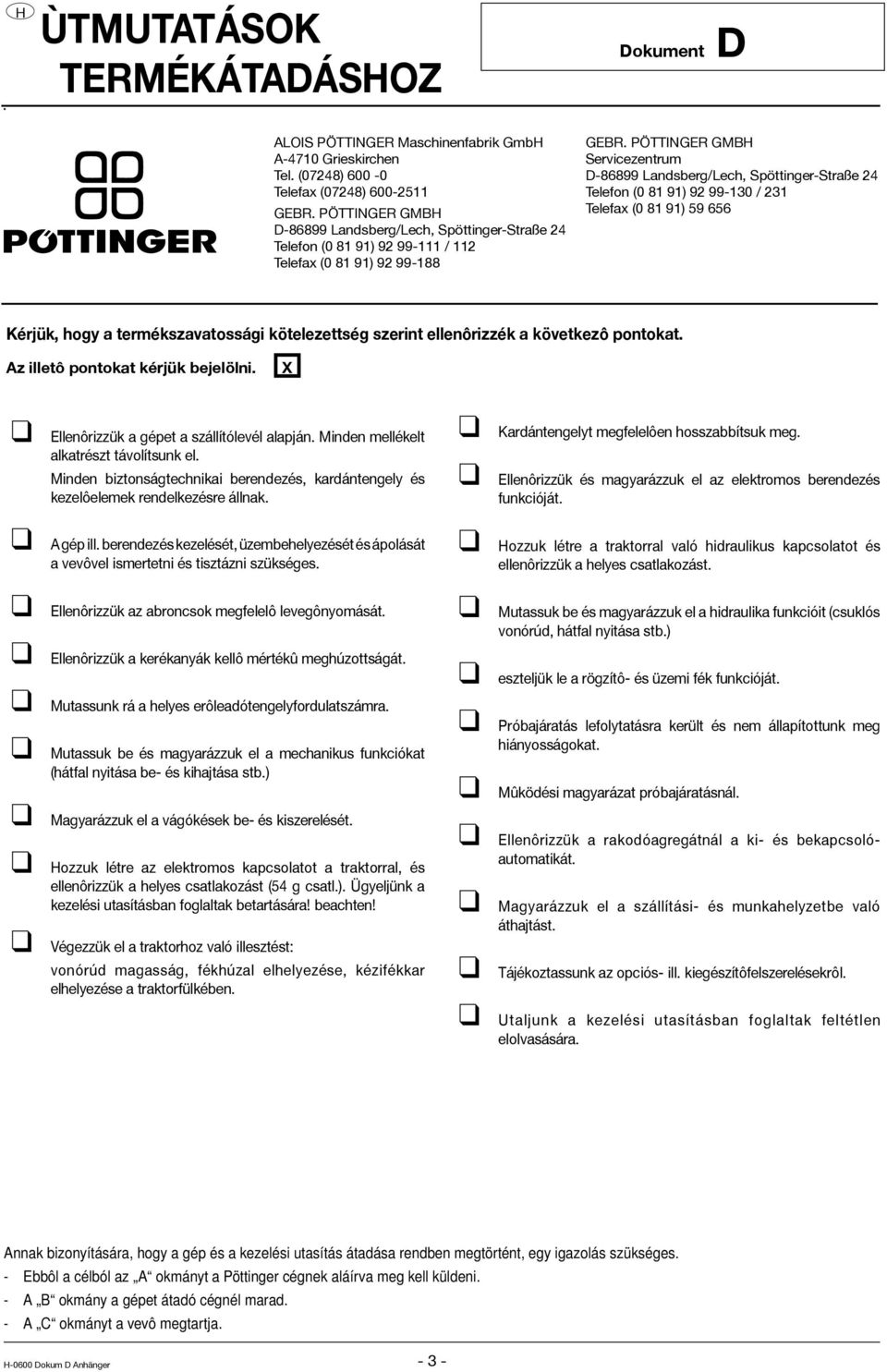

3 ÙTMUTATÁSOK TERMÉKÁTADÁSOZ Dokument D ALOIS PÖTTINGER Maschinenfabrik Gmb A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMB D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMB Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Kérjük, hogy a termékszavatossági kötelezettség szerint ellenôrizzék a következô pontokat. Az illetô pontokat kérjük bejelölni. X Ellenôrizzük a gépet a szállítólevél alapján. Minden mellékelt alkatrészt távolítsunk el. Minden biztonságtechnikai berendezés, kardántengely és kezelôelemek rendelkezésre állnak. A gép ill. berendezés kezelését, üzembehelyezését és ápolását a vevôvel ismertetni és tisztázni szükséges. Ellenôrizzük az abroncsok megfelelô levegônyomását. Ellenôrizzük a kerékanyák kellô mértékû meghúzottságát. Mutassunk rá a helyes erôleadótengelyfordulatszámra. Mutassuk be és magyarázzuk el a mechanikus funkciókat (hátfal nyitása be- és kihajtása stb.) Magyarázzuk el a vágókések be- és kiszerelését. ozzuk létre az elektromos kapcsolatot a traktorral, és ellenôrizzük a helyes csatlakozást (54 g csatl.). Ügyeljünk a kezelési utasításban foglaltak betartására! beachten! Végezzük el a traktorhoz való illesztést: vonórúd magasság, fékhúzal elhelyezése, kézifékkar elhelyezése a traktorfülkében. Kardántengelyt megfelelôen hosszabbítsuk meg. Ellenôrizzük és magyarázzuk el az elektromos berendezés funkcióját. ozzuk létre a traktorral való hidraulikus kapcsolatot és ellenôrizzük a helyes csatlakozást. Mutassuk be és magyarázzuk el a hidraulika funkcióit (csuklós vonórúd, hátfal nyitása stb.) eszteljük le a rögzítô- és üzemi fék funkcióját. Próbajáratás lefolytatásra került és nem állapítottunk meg hiányosságokat. Mûködési magyarázat próbajáratásnál. Ellenôrizzük a rakodóagregátnál a ki- és bekapcsolóautomatikát. Magyarázzuk el a szállítási- és munkahelyzetbe való áthajtást. Tájékoztassunk az opciós- ill. kiegészítôfelszerelésekrôl. Utaljunk a kezelési utasításban foglaltak feltétlen elolvasására. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. - Ebbôl a célból az A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - A B okmány a gépet átadó cégnél marad. - A C okmányt a vevô megtartja Dokum D Anhänger - -

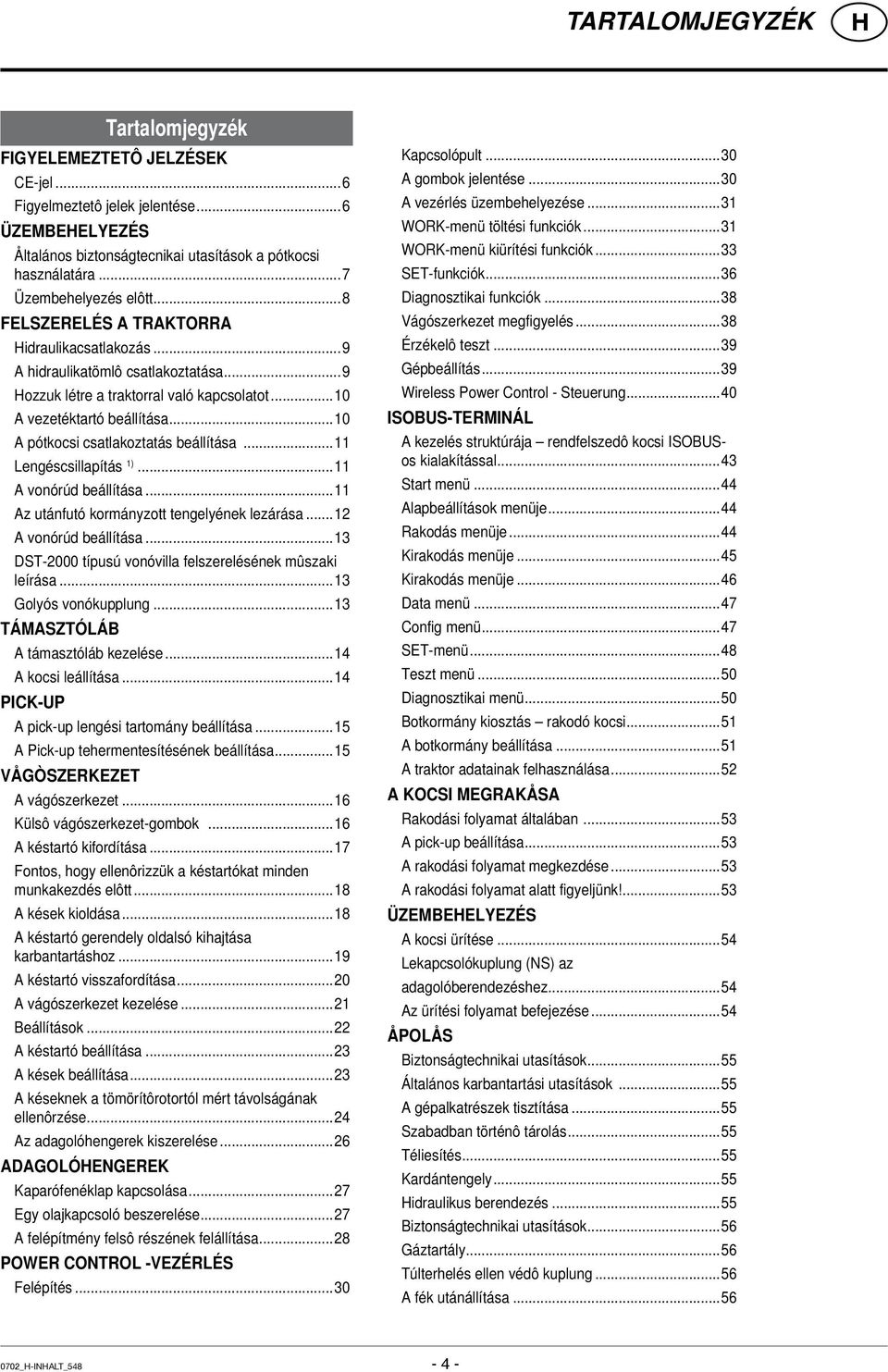

4 Tartalomjegyzék Tartalomjegyzék Figyelemeztetô jelzések CE-jel...6 Figyelmeztetô jelek jelentése...6 Üzembehelyezés Åltalános biztonságtecnikai utasítások a pótkocsi használatára...7 Üzembehelyezés elôtt...8 Felszerelés a traktorra idraulikacsatlakozás...9 A hidraulikatömlô csatlakoztatása...9 ozzuk létre a traktorral való kapcsolatot...10 A vezetéktartó beállítása...10 A pótkocsi csatlakoztatás beállítása...11 Lengéscsillapítás 1)...11 A vonórúd beállítása...11 Az utánfutó kormányzott tengelyének lezárása...12 A vonórúd beállítása...13 DST-2000 típusú vonóvilla felszerelésének mûszaki leírása...13 Golyós vonókupplung...13 támasztóláb A támasztóláb kezelése...14 A kocsi leállítása...14 Pick-up A pick-up lengési tartomány beállítása...15 A Pick-up tehermentesítésének beállítása...15 VÅGòSZERKEZET A vágószerkezet...16 Külsô vágószerkezet-gombok...16 A késtartó kifordítása...17 Fontos, hogy ellenôrizzük a késtartókat minden munkakezdés elôtt...18 A kések kioldása...18 A késtartó gerendely oldalsó kihajtása karbantartáshoz...19 A késtartó visszafordítása...20 A vágószerkezet kezelése...21 Beállítások...22 A késtartó beállítása...23 A kések beállítása...23 A késeknek a tömörítôrotortól mért távolságának ellenôrzése...24 Az adagolóhengerek kiszerelése...26 ADAGOLÓENGEREK Kaparófenéklap kapcsolása...27 Egy olajkapcsoló beszerelése...27 A felépítmény felsô részének felállítása...28 POWER CONTROL -VEZÉRLÉS Felépítés...30 Kapcsolópult...30 A gombok jelentése...30 A vezérlés üzembehelyezése...31 WORK-menü töltési funkciók...31 WORK-menü kiürítési funkciók...33 SET-funkciók...36 Diagnosztikai funkciók...38 Vágószerkezet megfigyelés...38 Érzékelô teszt...39 Gépbeállítás...39 Wireless Power Control - Steuerung...40 ISOBUS-TERMINÁL A kezelés struktúrája rendfelszedô kocsi ISOBUSos kialakítással...43 Start menü...44 Alapbeállítások menüje...44 Rakodás menüje...44 Kirakodás menüje...45 Kirakodás menüje...46 Data menü...47 Config menü...47 SET-menü...48 Teszt menü...50 Diagnosztikai menü...50 Botkormány kiosztás rakodó kocsi...51 A botkormány beállítása...51 A traktor adatainak felhasználása...52 A KOCSI MEGRAKÅSA Rakodási folyamat általában...53 A pick-up beállítása...53 A rakodási folyamat megkezdése...53 A rakodási folyamat alatt figyeljünk!...53 ÜZEMBEELYEZÉS A kocsi ürítése...54 Lekapcsolókuplung (NS) az adagolóberendezéshez...54 Az ürítési folyamat befejezése...54 ÅPOLÅS Biztonságtechnikai utasítások...55 Általános karbantartási utasítások...55 A gépalkatrészek tisztítása...55 Szabadban történô tárolás...55 Téliesítés...55 Kardántengely...55 idraulikus berendezés...55 Biztonságtechnikai utasítások...56 Gáztartály...56 Túlterhelés ellen védô kuplung...56 A fék utánállítása _-Inhalt_

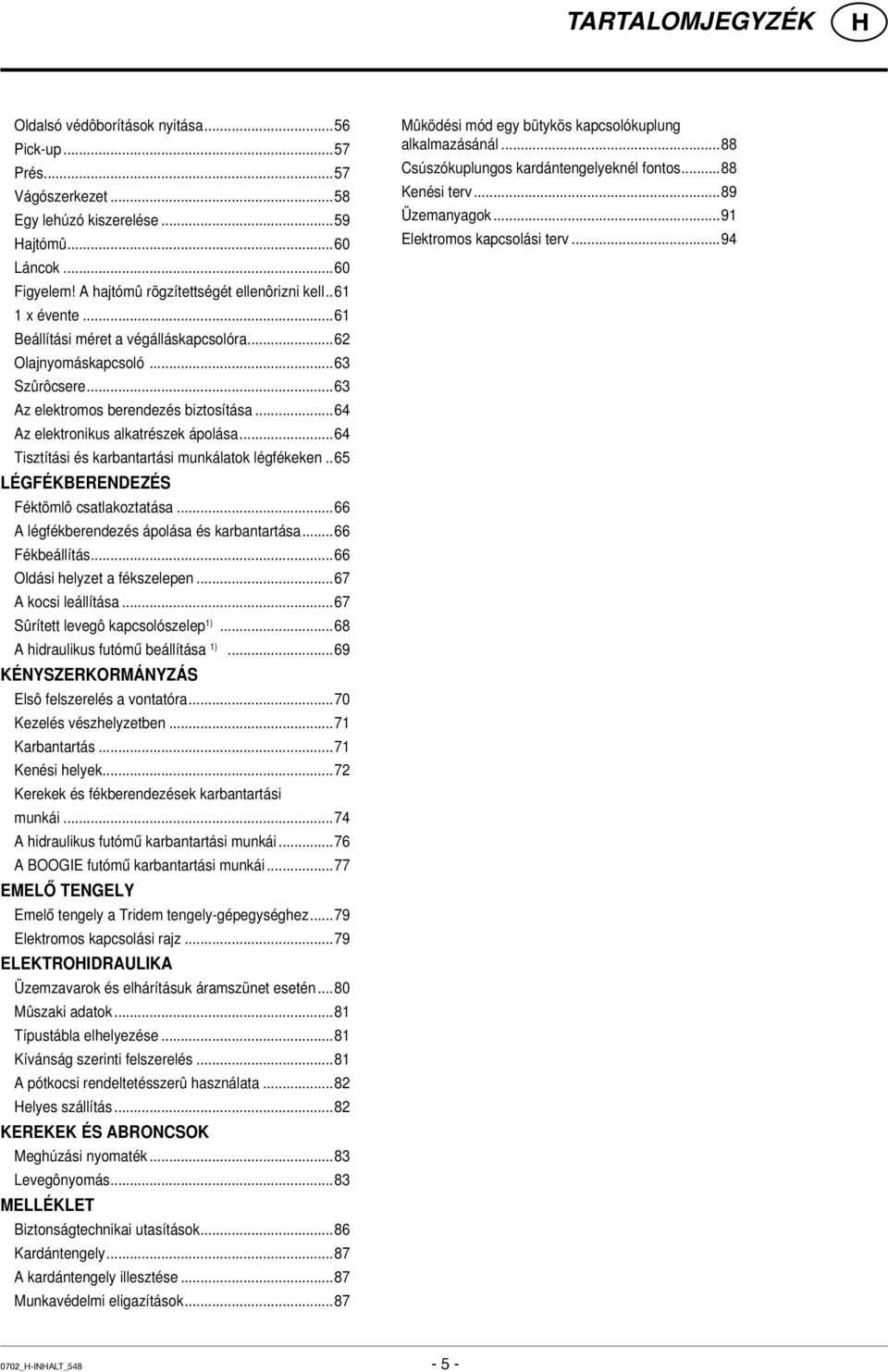

5 Tartalomjegyzék Oldalsó védôborítások nyitása...56 Pick-up...57 Prés...57 Vágószerkezet...58 Egy lehúzó kiszerelése...59 ajtómû...60 Láncok...60 Figyelem! A hajtómû rögzítettségét ellenôrizni kell x évente...61 Beállítási méret a végálláskapcsolóra...62 Olajnyomáskapcsoló...63 Szûrôcsere...63 Az elektromos berendezés biztosítása...64 Az elektronikus alkatrészek ápolása...64 Tisztítási és karbantartási munkálatok légfékeken...65 LÉGFÉKBERENDEZÉS Féktömlô csatlakoztatása...66 A légfékberendezés ápolása és karbantartása...66 Fékbeállítás...66 Oldási helyzet a fékszelepen...67 A kocsi leállítása...67 Sûrített levegô kapcsolószelep 1)...68 A hidraulikus futómű beállítása 1)...69 KÉNYSZERKORMÁNYZÁS Elsô felszerelés a vontatóra...70 Kezelés vészhelyzetben...71 Karbantartás...71 Kenési helyek...72 Kerekek és fékberendezések karbantartási munkái...74 A hidraulikus futómű karbantartási munkái...76 A BOOGIE futómű karbantartási munkái...77 EMELŐ TENGELY Emelő tengely a Tridem tengely-gépegységhez...79 Elektromos kapcsolási rajz...79 ELEKTROIDRAULIKA Üzemzavarok és elhárításuk áramszünet esetén...80 Mûszaki adatok...81 Típustábla elhelyezése...81 Kívánság szerinti felszerelés...81 A pótkocsi rendeltetésszerû használata...82 elyes szállítás...82 Kerekek és abroncsok Meghúzási nyomaték...83 Levegônyomás...83 MELLÉKLET Biztonságtechnikai utasítások...86 Kardántengely...87 A kardántengely illesztése...87 Munkavédelmi eligazítások...87 Mûködési mód egy bütykös kapcsolókuplung alkalmazásánál...88 Csúszókuplungos kardántengelyeknél fontos...88 Kenési terv...89 Üzemanyagok...91 Elektromos kapcsolási terv _-Inhalt_

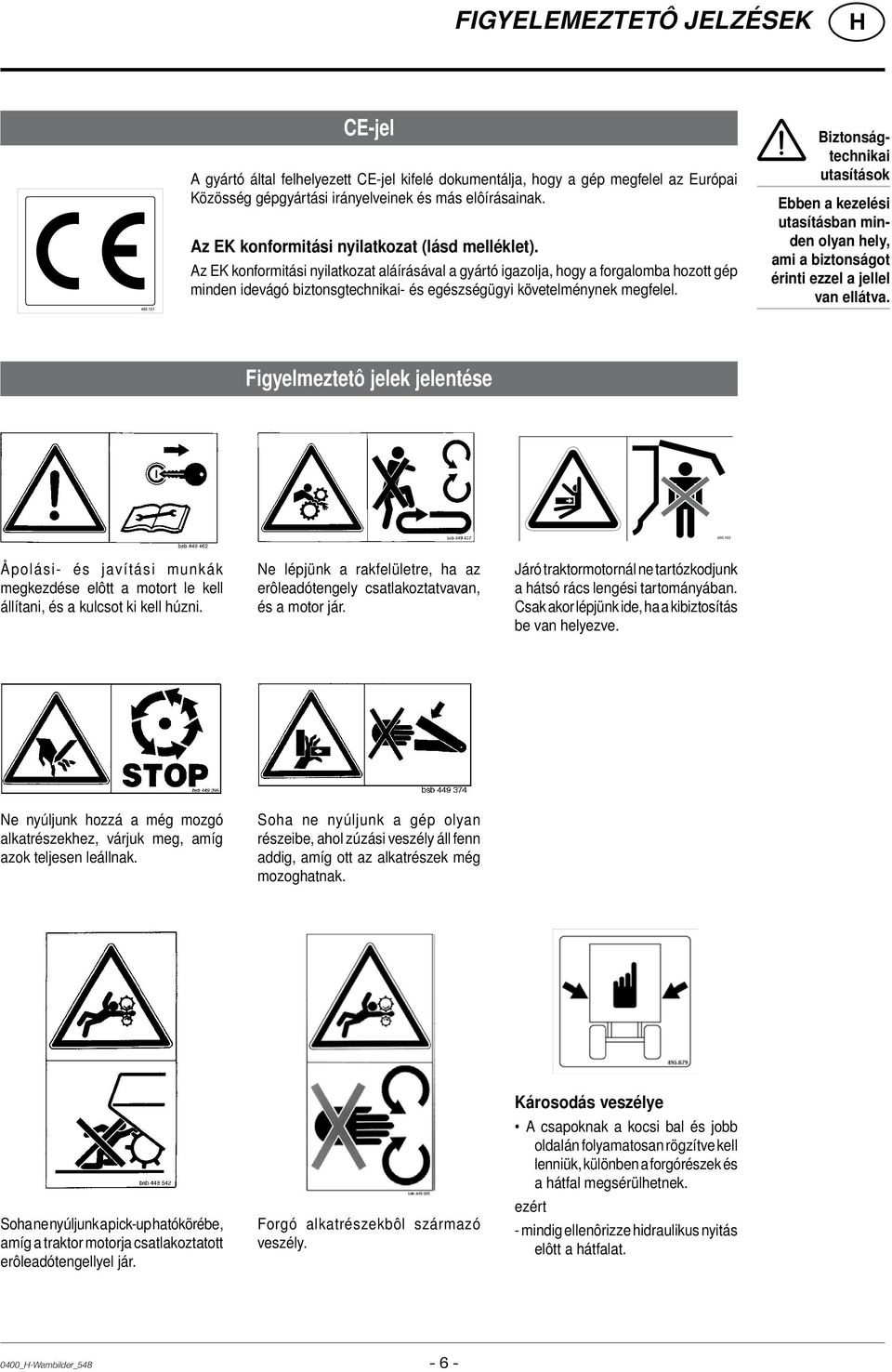

6 Figyelemeztetô jelzések CE-jel A gyártó által felhelyezett CE-jel kifelé dokumentálja, hogy a gép megfelel az Európai Közösség gépgyártási irányelveinek és más elôírásainak. Az EK konformitási nyilatkozat (lásd melléklet). Az EK konformitási nyilatkozat aláírásával a gyártó igazolja, hogy a forgalomba hozott gép minden idevágó biztonsgtechnikai- és egészségügyi követelménynek megfelel. Biztonságtechnikai utasítások Ebben a kezelési utasításban minden olyan hely, ami a biztonságot érinti ezzel a jellel van ellátva. Figyelmeztetô jelek jelentése Åpolási- és javítási munkák megkezdése elôtt a motort le kell állítani, és a kulcsot ki kell húzni. Ne lépjünk a rakfelületre, ha az erôleadótengely csatlakoztatvavan, és a motor jár. Járó traktormotornál ne tartózkodjunk a hátsó rács lengési tartományában. Csak akor lépjünk ide, ha a kibiztosítás be van helyezve. Ne nyúljunk hozzá a még mozgó alkatrészekhez, várjuk meg, amíg azok teljesen leállnak. Soha ne nyúljunk a gép olyan részeibe, ahol zúzási veszély áll fenn addig, amíg ott az alkatrészek még mozoghatnak. Soha ne nyúljunk a pick-up hatókörébe, amíg a traktor motorja csatlakoztatott erôleadótengellyel jár. Forgó alkatrészekbôl származó veszély. Károsodás veszélye A csapoknak a kocsi bal és jobb oldalán folyamatosan rögzítve kell lenniük, különben a forgórészek és a hátfal megsérülhetnek. ezért - mindig ellenôrizze hidraulikus nyitás elôtt a hátfalat. 0400_-Warnbilder_

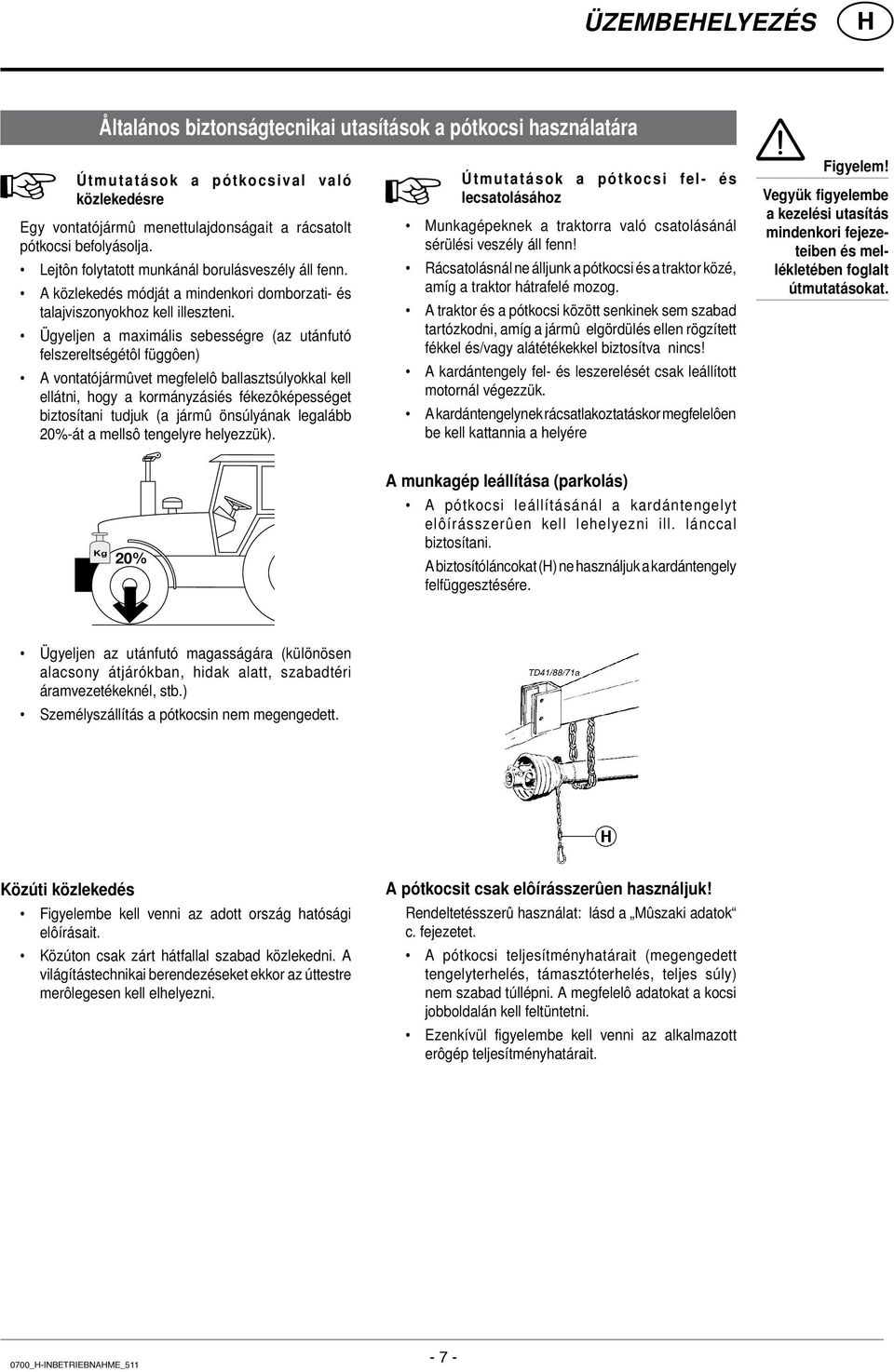

7 Üzembehelyezés Åltalános biztonságtecnikai utasítások a pótkocsi használatára Útmutatások a pótkocsival való közlekedésre Egy vontatójármû menettulajdonságait a rácsatolt pótkocsi befolyásolja. Lejtôn folytatott munkánál borulásveszély áll fenn. A közlekedés módját a mindenkori domborzati- és talajviszonyokhoz kell illeszteni. Ügyeljen a maximális sebességre (az utánfutó felszereltségétôl függôen) A vontatójármûvet megfelelô ballasztsúlyokkal kell ellátni, hogy a kormányzásiés fékezôképességet biztosítani tudjuk (a jármû önsúlyának legalább 20%-át a mellsô tengelyre helyezzük). Útmutatások a pótkocsi fel- és lecsatolásához Munkagépeknek a traktorra való csatolásánál sérülési veszély áll fenn! Rácsatolásnál ne álljunk a pótkocsi és a traktor közé, amíg a traktor hátrafelé mozog. A traktor és a pótkocsi között senkinek sem szabad tartózkodni, amíg a jármû elgördülés ellen rögzített fékkel és/vagy alátétékekkel biztosítva nincs! A kardántengely fel- és leszerelését csak leállított motornál végezzük. A kardántengelynek rácsatlakoztatáskor megfelelôen be kell kattannia a helyére Figyelem! Vegyük figyelembe a kezelési utasítás mindenkori fejezeteiben és mellékletében foglalt útmutatásokat. Kg 20% A munkagép leállítása (parkolás) A pótkocsi leállításánál a kardántengelyt elôírásszerûen kell lehelyezni ill. lánccal biztosítani. A biztosítóláncokat () ne használjuk a kardántengely felfüggesztésére. Ügyeljen az utánfutó magasságára (különösen alacsony átjárókban, hidak alatt, szabadtéri áramvezetékeknél, stb.) Személyszállítás a pótkocsin nem megengedett. Közúti közlekedés Figyelembe kell venni az adott ország hatósági elôírásait. Közúton csak zárt hátfallal szabad közlekedni. A világítástechnikai berendezéseket ekkor az úttestre merôlegesen kell elhelyezni. A pótkocsit csak elôírásszerûen használjuk! Rendeltetésszerû használat: lásd a Mûszaki adatok c. fejezetet. A pótkocsi teljesítményhatárait (megengedett tengelyterhelés, támasztóterhelés, teljes súly) nem szabad túllépni. A megfelelô adatokat a kocsi jobboldalán kell feltüntetni. Ezenkívül figyelembe kell venni az alkalmazott erôgép teljesítményhatárait. 0700_-Inbetriebnahme_

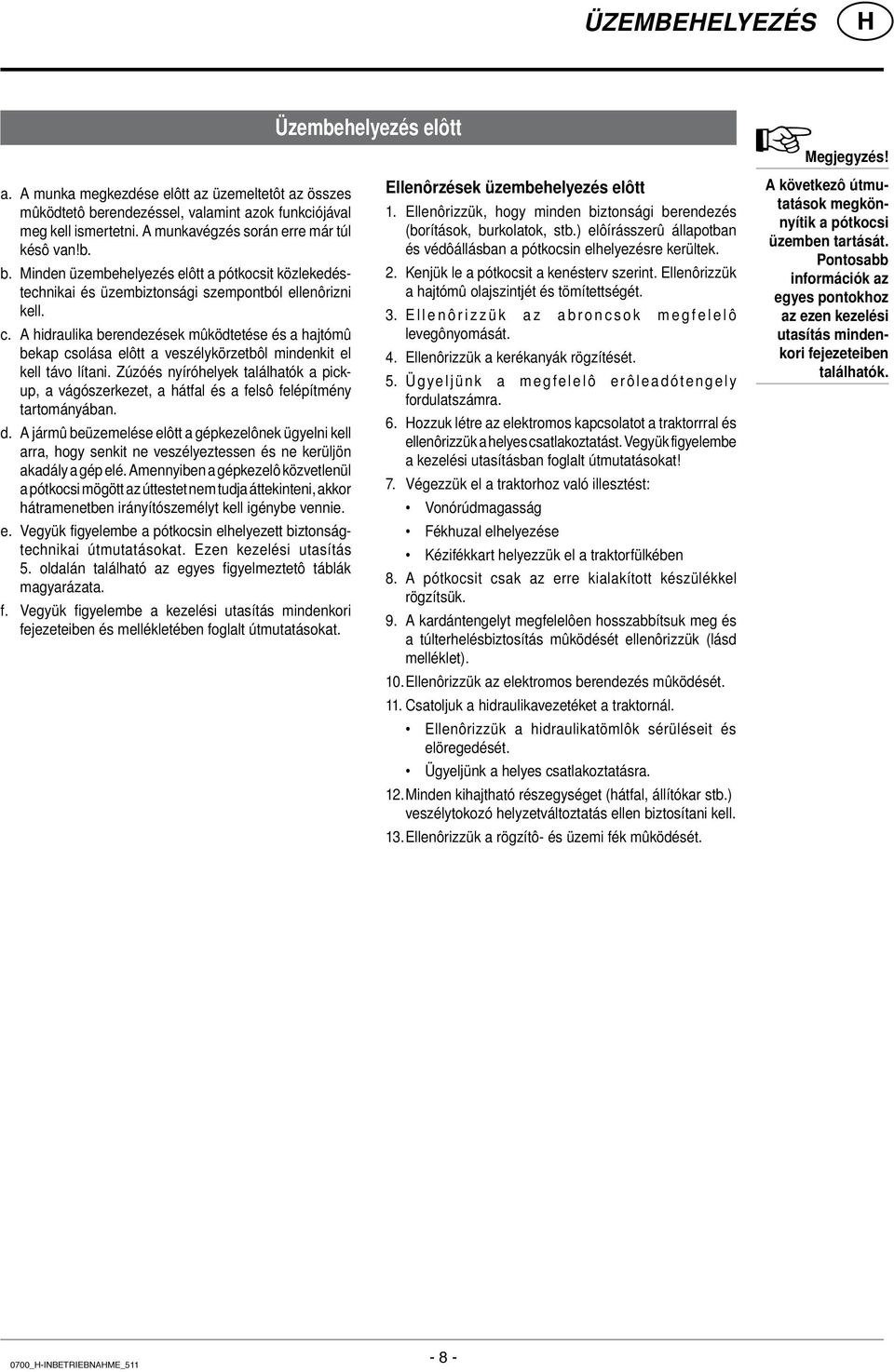

8 Üzembehelyezés Üzembehelyezés elôtt Megjegyzés! a. A munka megkezdése elôtt az üzemeltetôt az összes mûködtetô berendezéssel, valamint azok funkciójával meg kell ismertetni. A munkavégzés során erre már túl késô van!b. b. Minden üzembehelyezés elôtt a pótkocsit közlekedéstechnikai és üzembiztonsági szempontból ellenôrizni kell. c. A hidraulika berendezések mûködtetése és a hajtómû bekap csolása elôtt a veszélykörzetbôl mindenkit el kell távo lítani. Zúzóés nyíróhelyek találhatók a pickup, a vágószerkezet, a hátfal és a felsô felépítmény tartományában. d. A jármû beüzemelése elôtt a gépkezelônek ügyelni kell arra, hogy senkit ne veszélyeztessen és ne kerüljön akadály a gép elé. Amennyiben a gépkezelô közvetlenül a pótkocsi mögött az úttestet nem tudja áttekinteni, akkor hátramenetben irányítószemélyt kell igénybe vennie. e. Vegyük figyelembe a pótkocsin elhelyezett biztonságtechnikai útmutatásokat. Ezen kezelési utasítás 5. oldalán található az egyes figyelmeztetô táblák magyarázata. f. Vegyük figyelembe a kezelési utasítás mindenkori fejezeteiben és mellékletében foglalt útmutatásokat. Ellenôrzések üzembehelyezés elôtt 1. Ellenôrizzük, hogy minden biztonsági berendezés (borítások, burkolatok, stb.) elôírásszerû állapotban és védôállásban a pótkocsin elhelyezésre kerültek. 2. Kenjük le a pótkocsit a kenésterv szerint. Ellenôrizzük a hajtómû olajszintjét és tömítettségét. 3. E l l e n ô r i z z ü k a z a b r o n c s o k m e g f e l e l ô levegônyomását. 4. Ellenôrizzük a kerékanyák rögzítését. 5. Ü g ye l j ü n k a m e g fe l e l ô e r ô l e a d ó te n g e l y fordulatszámra. 6. ozzuk létre az elektromos kapcsolatot a traktorrral és ellenôrizzük a helyes csatlakoztatást. Vegyük figyelembe a kezelési utasításban foglalt útmutatásokat! 7. Végezzük el a traktorhoz való illesztést: Vonórúdmagasság Fékhuzal elhelyezése Kézifékkart helyezzük el a traktorfülkében 8. A pótkocsit csak az erre kialakított készülékkel rögzítsük. 9. A kardántengelyt megfelelôen hosszabbítsuk meg és a túlterhelésbiztosítás mûködését ellenôrizzük (lásd melléklet). 10. Ellenôrizzük az elektromos berendezés mûködését. 11. Csatoljuk a hidraulikavezetéket a traktornál. Ellenôrizzük a hidraulikatömlôk sérüléseit és elöregedését. Ügyeljünk a helyes csatlakoztatásra. 12. Minden kihajtható részegységet (hátfal, állítókar stb.) veszélytokozó helyzetváltoztatás ellen biztosítani kell. 13. Ellenôrizzük a rögzítô- és üzemi fék mûködését. A következô útmutatások megkönnyítik a pótkocsi üzemben tartását. Pontosabb információk az egyes pontokhoz az ezen kezelési utasítás mindenkori fejezeteiben találhatók. 0700_-Inbetriebnahme_

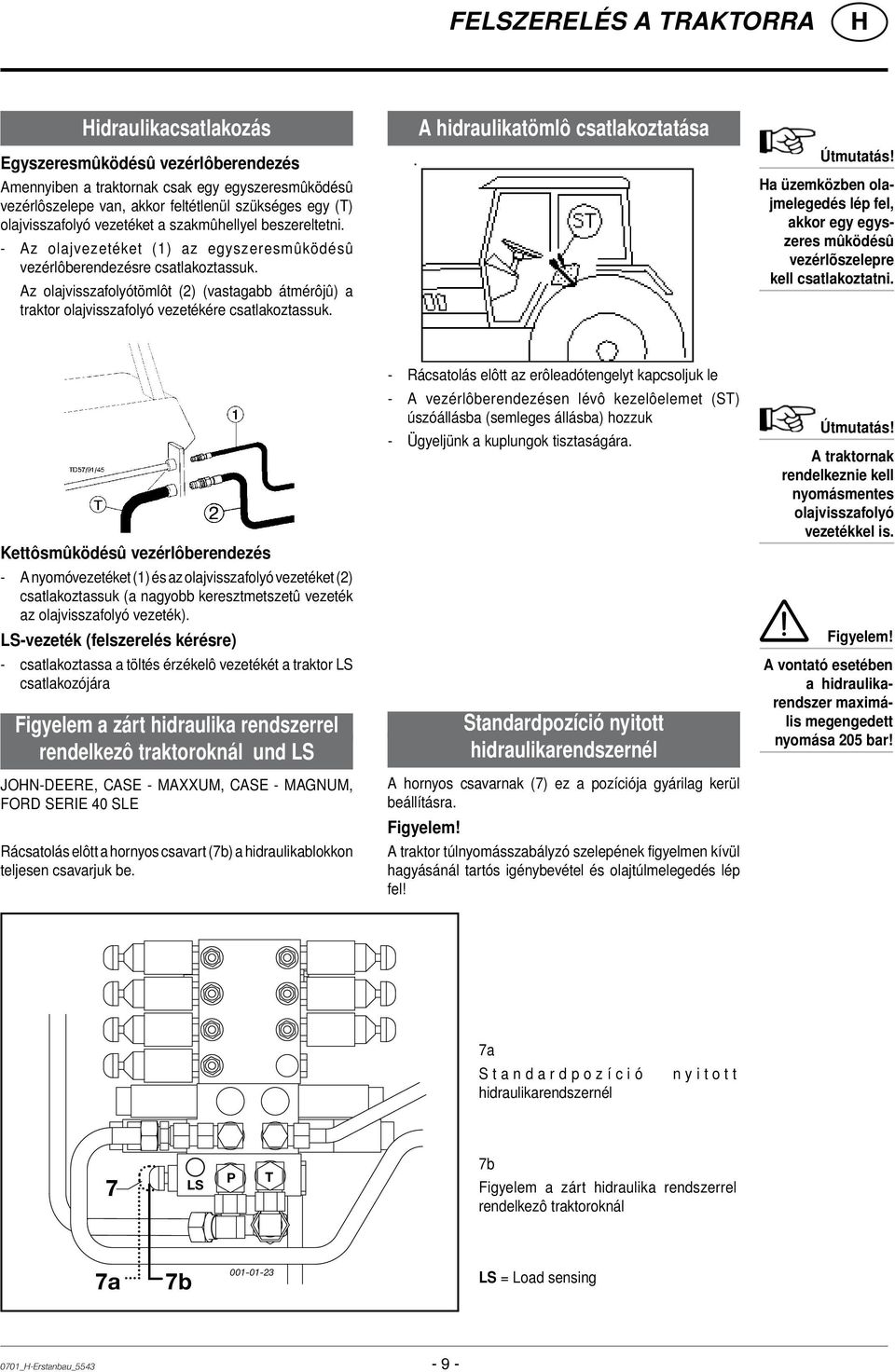

9 Felszerelés a traktorra idraulikacsatlakozás Egyszeresmûködésû vezérlôberendezés Amennyiben a traktornak csak egy egyszeresmûködésû vezérlôszelepe van, akkor feltétlenül szükséges egy (T) olajvisszafolyó vezetéket a szakmûhellyel beszereltetni. - Az olajvezetéket (1) az egyszeresmûködésû vezérlôberendezésre csatlakoztassuk. Az olajvisszafolyótömlôt (2) (vastagabb átmérôjû) a traktor olajvisszafolyó vezetékére csatlakoztassuk. A hidraulikatömlô csatlakoztatása Útmutatás! a üzemközben olajmelegedés lép fel, akkor egy egyszeres mûködésû vezérlõszelepre kell csatlakoztatni. Kettôsmûködésû vezérlôberendezés - A nyomóvezetéket (1) és az olajvisszafolyó vezetéket (2) csatlakoztassuk (a nagyobb keresztmetszetû vezeték az olajvisszafolyó vezeték). LS-vezeték (felszerelés kérésre) - csatlakoztassa a töltés érzékelô vezetékét a traktor LS csatlakozójára Figyelem a zárt hidraulika rendszerrel rendelkezô traktoroknál und LS John-Deere, CASE - MAXXUM, CASE - MAGNUM, FORD SERIE 40 SLE Rácsatolás elôtt a hornyos csavart (7b) a hidraulikablokkon teljesen csavarjuk be. - Rácsatolás elôtt az erôleadótengelyt kapcsoljuk le - A vezérlôberendezésen lévô kezelôelemet (ST) úszóállásba (semleges állásba) hozzuk - Ügyeljünk a kuplungok tisztaságára. Standardpozíció nyitott hidraulikarendszernél A hornyos csavarnak (7) ez a pozíciója gyárilag kerül beállításra. Figyelem! A traktor túlnyomásszabályzó szelepének figyelmen kívül hagyásánál tartós igénybevétel és olajtúlmelegedés lép fel! Útmutatás! A traktornak rendelkeznie kell nyomásmentes olajvisszafolyó vezetékkel is. Figyelem! A vontató esetében a hidraulikarendszer maximális megengedett nyomása 205 bar! 7a S t a n d a r d p o z í c i ó hidraulikarendszernél n y i t o t t 7 LS P T 7b Figyelem a zárt hidraulika rendszerrel rendelkezô traktoroknál 7a 7b LS = Load sensing 0701_-Erstanbau_

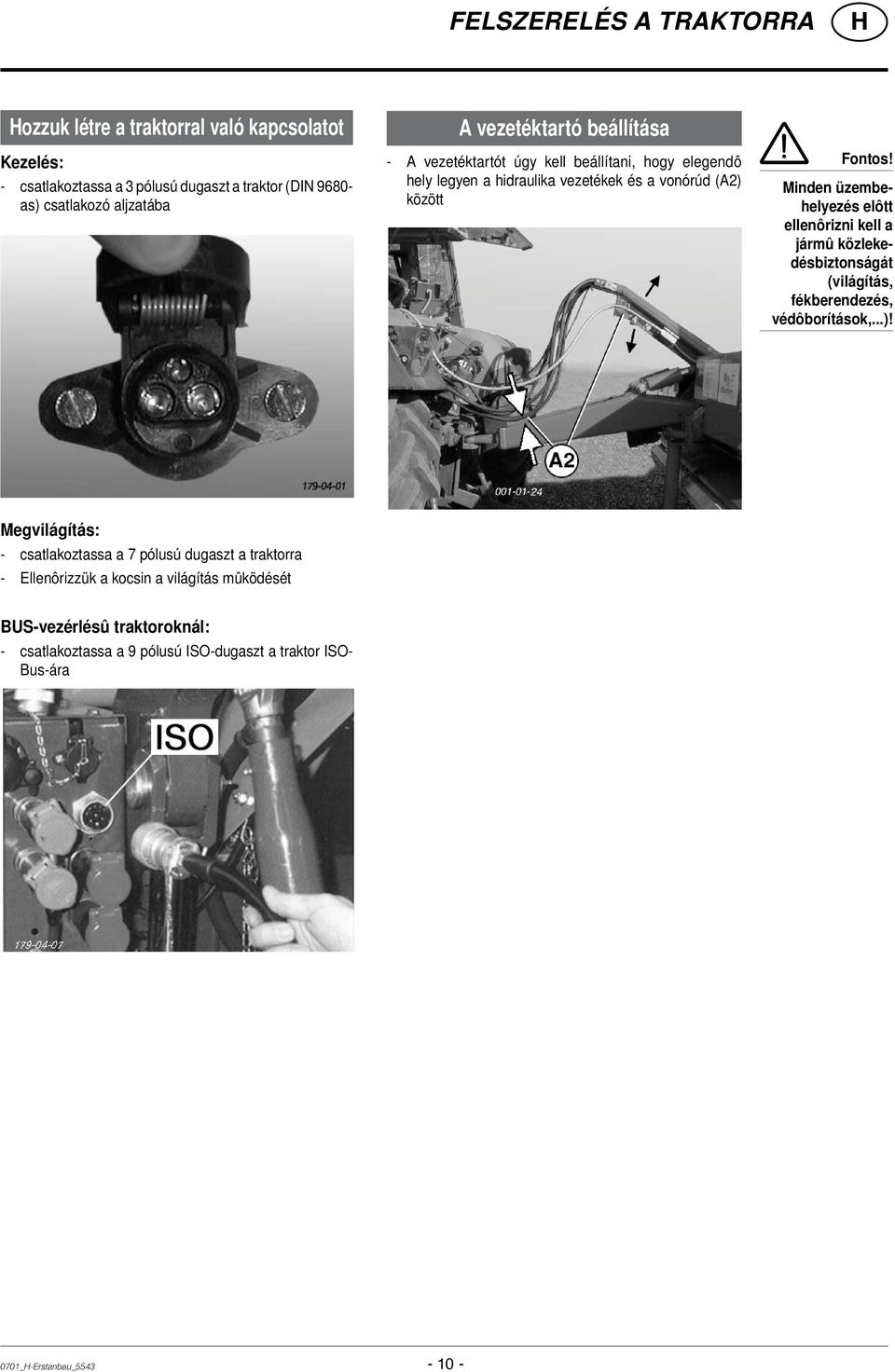

10 Felszerelés a traktorra ozzuk létre a traktorral való kapcsolatot Kezelés: - csatlakoztassa a 3 pólusú dugaszt a traktor (DIN as) csatlakozó aljzatába A vezetéktartó beállítása - A vezetéktartót úgy kell beállítani, hogy elegendô hely legyen a hidraulika vezetékek és a vonórúd (A2) között Fontos! Minden üzembehelyezés elôtt ellenôrizni kell a jármû közlekedésbiztonságát (világítás, fékberendezés, védôborítások,...)! Megvilágítás: - csatlakoztassa a 7 pólusú dugaszt a traktorra - Ellenôrizzük a kocsin a világítás mûködését BUS-vezérlésû traktoroknál: - csatlakoztassa a 9 pólusú ISO-dugaszt a traktor ISO- Bus-ára 0701_-Erstanbau_

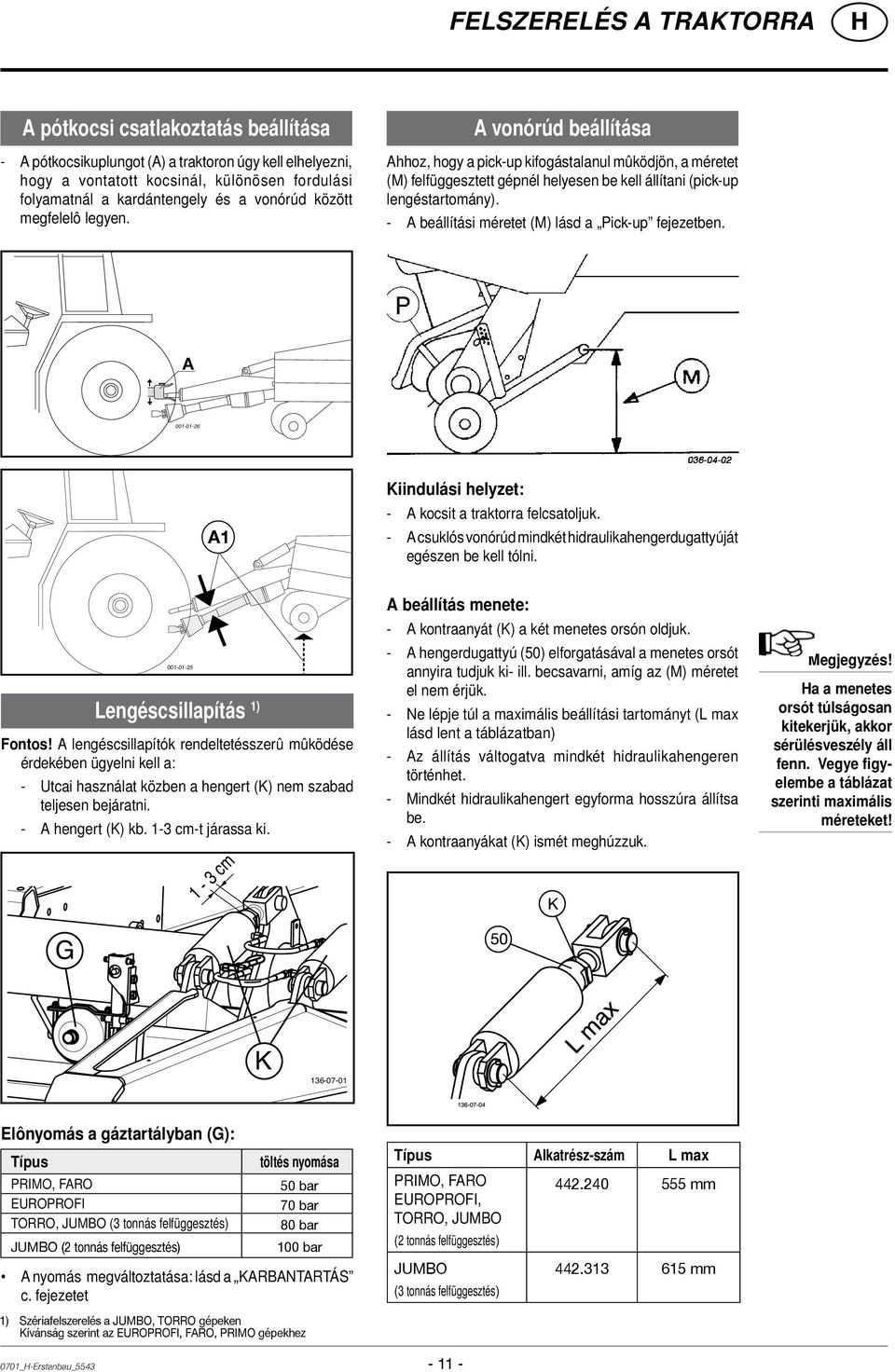

11 Felszerelés a traktorra A pótkocsi csatlakoztatás beállítása - A pótkocsikuplungot (A) a traktoron úgy kell elhelyezni, hogy a vontatott kocsinál, különösen fordulási folyamatnál a kardántengely és a vonórúd között megfelelô legyen. A vonórúd beállítása Ahhoz, hogy a pick-up kifogástalanul mûködjön, a méretet (M) felfüggesztett gépnél helyesen be kell állítani (pick-up lengéstartomány). - A beállítási méretet (M) lásd a Pick-up fejezetben. A A1 Kiindulási helyzet: - A kocsit a traktorra felcsatoljuk. - A csuklós vonórúd mindkét hidraulikahengerdugattyúját egészen be kell tólni Lengéscsillapítás 1) Fontos! A lengéscsillapítók rendeltetésszerû mûködése érdekében ügyelni kell a: - Utcai használat közben a hengert (K) nem szabad teljesen bejáratni. - A hengert (K) kb. 1-3 cm-t járassa ki. 1-3 cm A beállítás menete: - A kontraanyát (K) a két menetes orsón oldjuk. - A hengerdugattyú (50) elforgatásával a menetes orsót annyira tudjuk ki- ill. becsavarni, amíg az (M) méretet el nem érjük. - Ne lépje túl a maximális beállítási tartományt (L max lásd lent a táblázatban) - Az állítás váltogatva mindkét hidraulikahengeren történhet. - Mindkét hidraulikahengert egyforma hosszúra állítsa be. - A kontraanyákat (K) ismét meghúzzuk. Megjegyzés! a a menetes orsót túlságosan kitekerjük, akkor sérülésveszély áll fenn. Vegye figyelembe a táblázat szerinti maximális méreteket! G K Elônyomás a gáztartályban (G): Típus PRIMO, FARO EUROPROFI TORRO, JUMBO (3 tonnás felfüggesztés) JUMBO (2 tonnás felfüggesztés) töltés nyomása 50 bar 70 bar 80 bar 100 bar A nyomás megváltoztatása: lásd a KARBANTARTÁS c. fejezetet Típus Alkatrész-szám L max PRIMO, FARO EUROPROFI, TORRO, JUMBO (2 tonnás felfüggesztés) mm JUMBO (3 tonnás felfüggesztés) mm 1) Szériafelszerelés a JUMBO, TORRO gépeken Kívánság szerint az EUROPROFI, FARO, PRIMO gépekhez 0701_-Erstanbau_

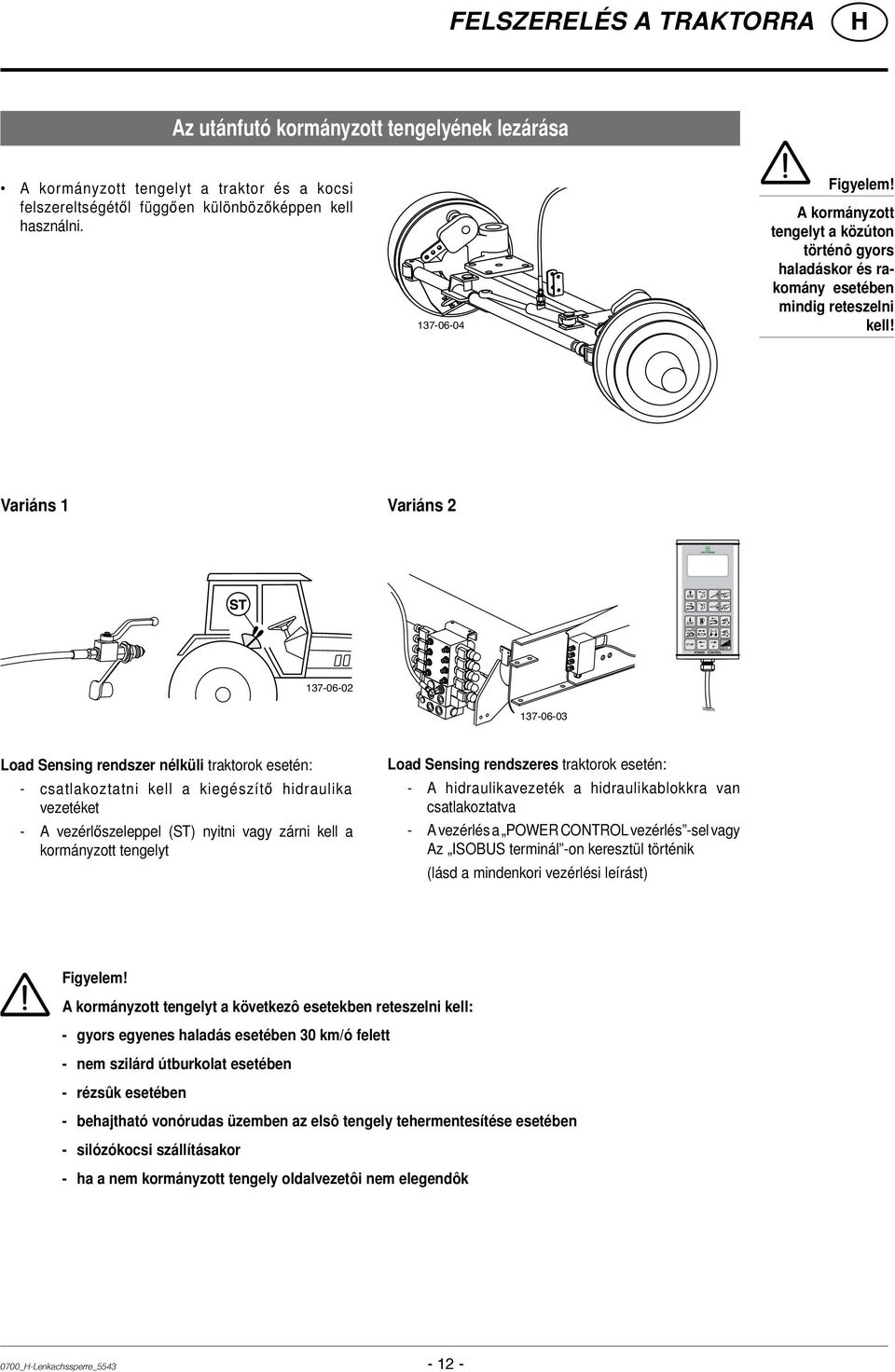

12 Felszerelés a traktorra Az utánfutó kormányzott tengelyének lezárása A kormányzott tengelyt a traktor és a kocsi felszereltségétől függően különbözőképpen kell használni Figyelem! A kormányzott tengelyt a közúton történô gyors haladáskor és rakomány esetében mindig reteszelni kell! Variáns 1 Variáns Load Sensing rendszer nélküli traktorok esetén: - csatlakoztatni kell a kiegészítő hidraulika vezetéket - A vezérlőszeleppel (ST) nyitni vagy zárni kell a kormányzott tengelyt Load Sensing rendszeres traktorok esetén: - A hidraulikavezeték a hidraulikablokkra van csatlakoztatva - A vezérlés a POWER CONTROL vezérlés -sel vagy Az ISOBUS terminál -on keresztül történik (lásd a mindenkori vezérlési leírást) Figyelem! A kormányzott tengelyt a következô esetekben reteszelni kell: - gyors egyenes haladás esetében 30 km/ó felett - nem szilárd útburkolat esetében - rézsûk esetében - behajtható vonórudas üzemben az elsô tengely tehermentesítése esetében - silózókocsi szállításakor - ha a nem kormányzott tengely oldalvezetôi nem elegendôk 0700_-Lenkachssperre_

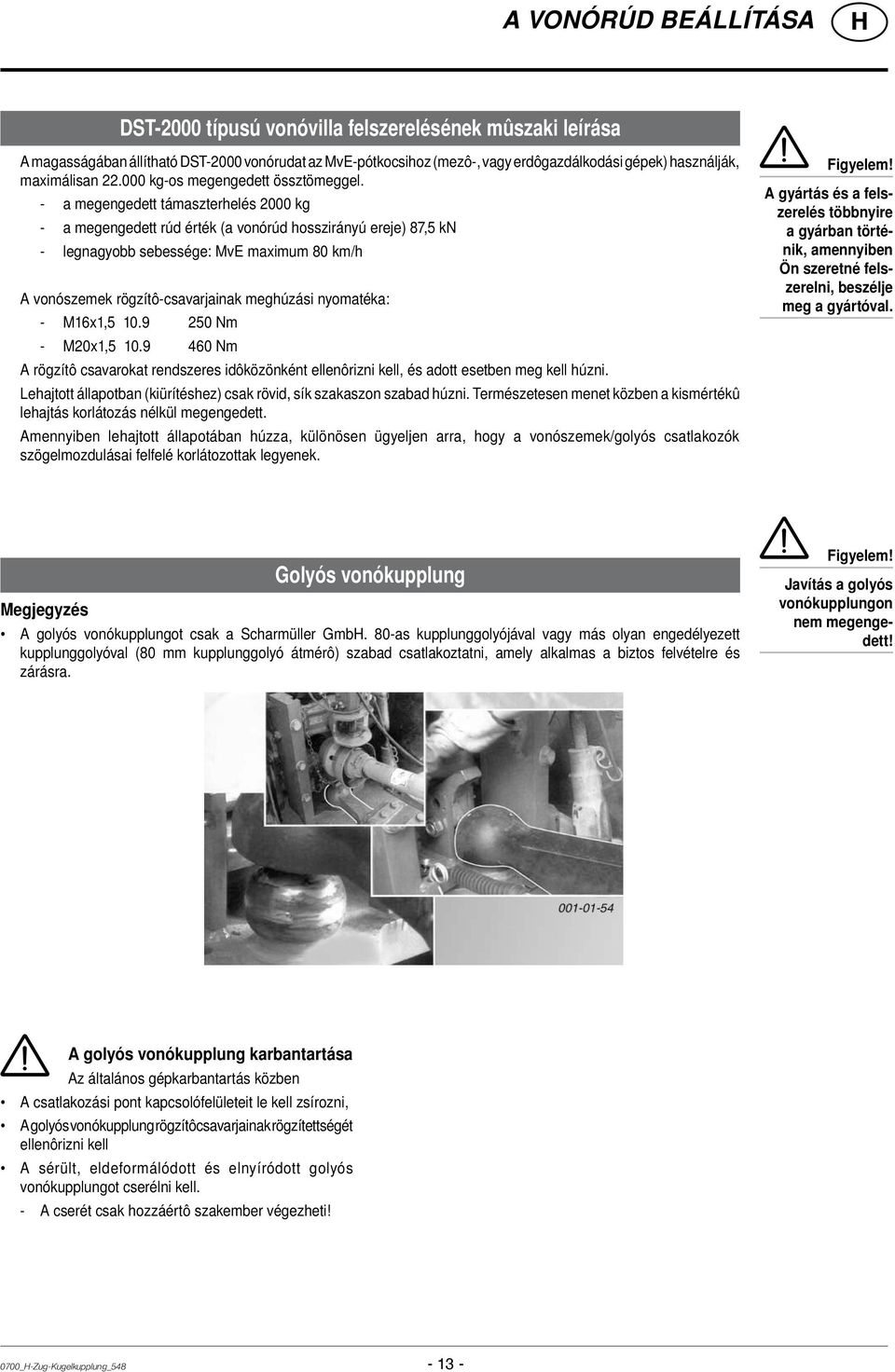

13 A VONÓRÚD BEÁLLÍTÁSA A vonórúd beállítása DST-2000 típusú vonóvilla felszerelésének mûszaki leírása A magasságában állítható DST-2000 vonórudat az MvE-pótkocsihoz (mezô-, vagy erdôgazdálkodási gépek) használják, maximálisan kg-os megengedett össztömeggel. - a megengedett támaszterhelés 2000 kg - a megengedett rúd érték (a vonórúd hosszirányú ereje) 87,5 kn - legnagyobb sebessége: MvE maximum 80 km/h A vonószemek rögzítô-csavarjainak meghúzási nyomatéka: - M16x1, Nm - M20x1, Nm A rögzítô csavarokat rendszeres idôközönként ellenôrizni kell, és adott esetben meg kell húzni. Lehajtott állapotban (kiürítéshez) csak rövid, sík szakaszon szabad húzni. Természetesen menet közben a kismértékû lehajtás korlátozás nélkül megengedett. Amennyiben lehajtott állapotában húzza, különösen ügyeljen arra, hogy a vonószemek/golyós csatlakozók szögelmozdulásai felfelé korlátozottak legyenek. Figyelem! A gyártás és a felszerelés többnyire a gyárban történik, amennyiben Ön szeretné felszerelni, beszélje meg a gyártóval. Megjegyzés Golyós vonókupplung A golyós vonókupplungot csak a Scharmüller Gmb. 80-as kupplunggolyójával vagy más olyan engedélyezett kupplunggolyóval (80 mm kupplunggolyó átmérô) szabad csatlakoztatni, amely alkalmas a biztos felvételre és zárásra. Figyelem! Javítás a golyós vonókupplungon nem megengedett! A golyós vonókupplung karbantartása Az általános gépkarbantartás közben A csatlakozási pont kapcsolófelületeit le kell zsírozni, A golyós vonókupplung rögzítôcsavarjainak rögzítettségét ellenôrizni kell A sérült, eldeformálódott és elnyíródott golyós vonókupplungot cserélni kell. - A cserét csak hozzáértô szakember végezheti! 0700_-Zug-Kugelkupplung_

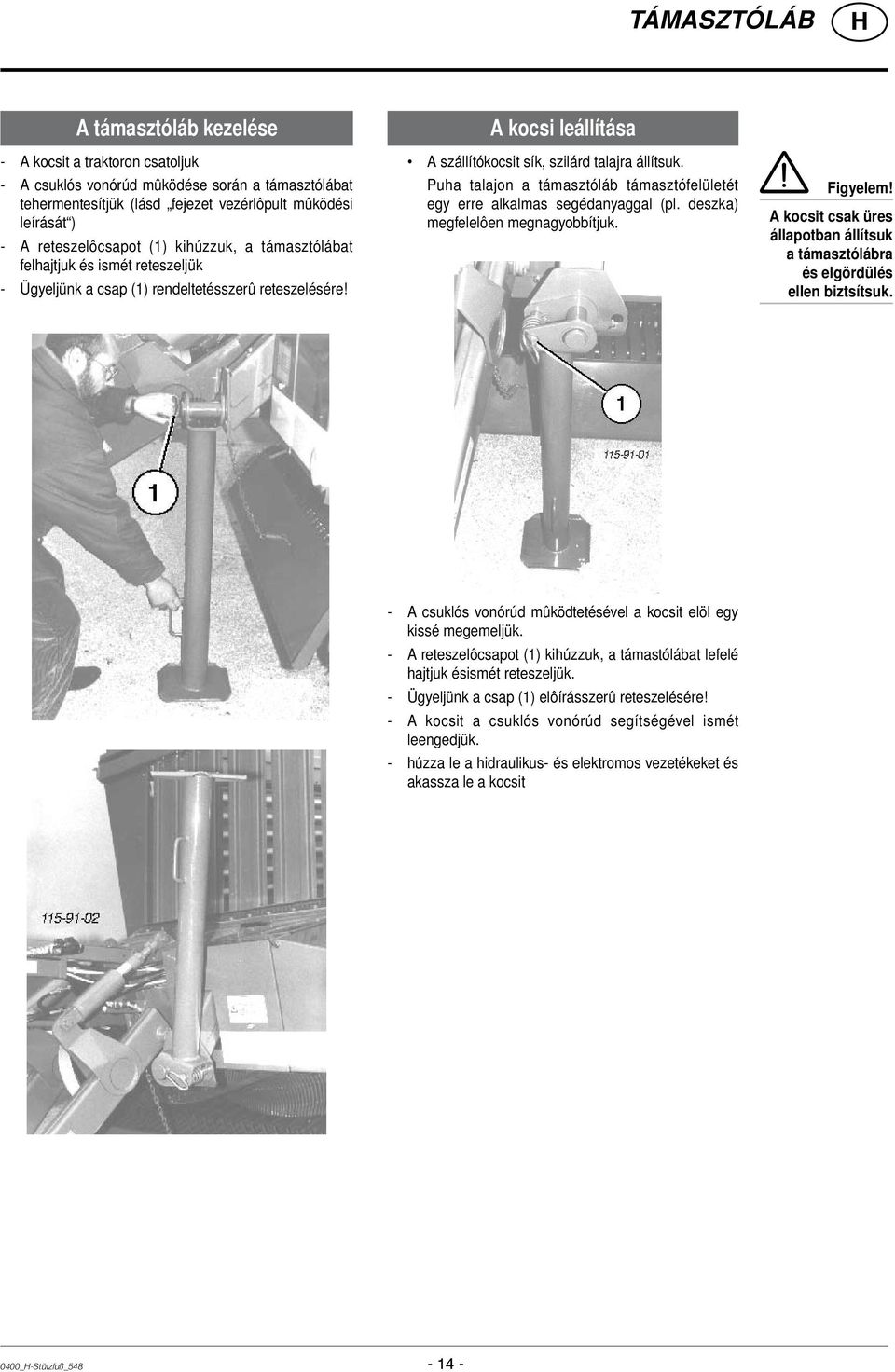

14 támasztóláb A támasztóláb kezelése - A kocsit a traktoron csatoljuk - A csuklós vonórúd mûködése során a támasztólábat tehermentesítjük (lásd fejezet vezérlôpult mûködési leírását ) - A reteszelôcsapot (1) kihúzzuk, a támasztólábat felhajtjuk és ismét reteszeljük - Ügyeljünk a csap (1) rendeltetésszerû reteszelésére! A kocsi leállítása A szállítókocsit sík, szilárd talajra állítsuk. Puha talajon a támasztóláb támasztófelületét egy erre alkalmas segédanyaggal (pl. deszka) megfelelôen megnagyobbítjuk. Figyelem! A kocsit csak üres állapotban állítsuk a támasztólábra és elgördülés ellen biztsítsuk. - A csuklós vonórúd mûködtetésével a kocsit elöl egy kissé megemeljük. - A reteszelôcsapot (1) kihúzzuk, a támastólábat lefelé hajtjuk ésismét reteszeljük. - Ügyeljünk a csap (1) elôírásszerû reteszelésére! - A kocsit a csuklós vonórúd segítségével ismét leengedjük. - húzza le a hidraulikus- és elektromos vezetékeket és akassza le a kocsit 0400_-Stützfuß_

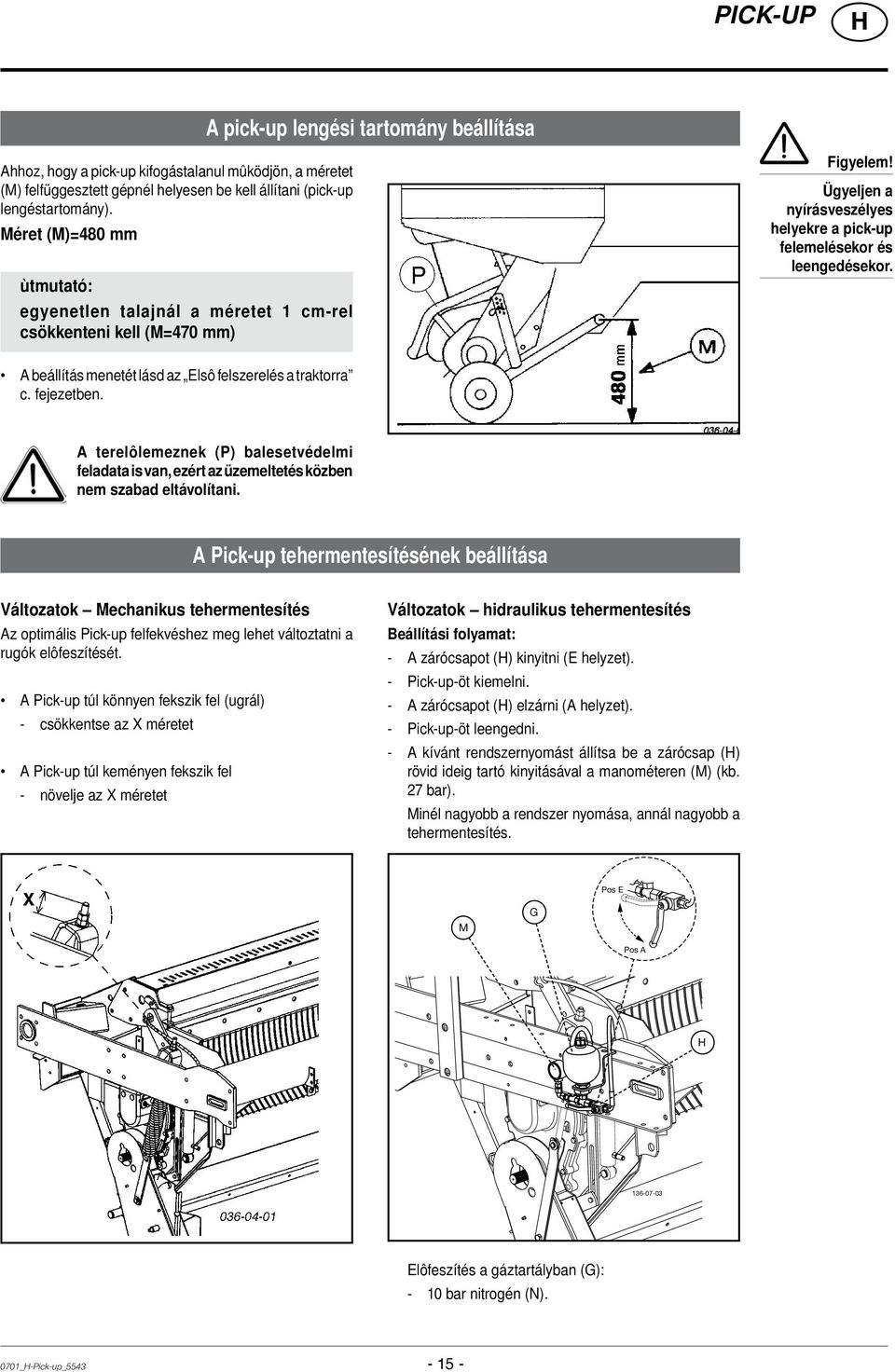

15 Pick-up A pick-up lengési tartomány beállítása Ahhoz, hogy a pick-up kifogástalanul mûködjön, a méretet (M) felfüggesztett gépnél helyesen be kell állítani (pick-up lengéstartomány). Méret (M)=480 mm ùtmutató: egyenetlen talajnál a méretet 1 cm-rel csökkenteni kell (M=470 mm) Figyelem! Ügyeljen a nyírásveszélyes helyekre a pick-up felemelésekor és leengedésekor. A beállítás menetét lásd az Elsô felszerelés a traktorra c. fejezetben. A terelôlemeznek (P) balesetvédelmi feladata is van, ezért az üzemeltetés közben nem szabad eltávolítani. A Pick-up tehermentesítésének beállítása Változatok Mechanikus tehermentesítés Az optimális Pick-up felfekvéshez meg lehet változtatni a rugók elôfeszítését. A Pick-up túl könnyen fekszik fel (ugrál) - csökkentse az X méretet A Pick-up túl keményen fekszik fel - növelje az X méretet Változatok hidraulikus tehermentesítés Beállítási folyamat: - A zárócsapot () kinyitni (E helyzet). - Pick-up-öt kiemelni. - A zárócsapot () elzárni (A helyzet). - Pick-up-öt leengedni. - A kívánt rendszernyomást állítsa be a zárócsap () rövid ideig tartó kinyitásával a manométeren (M) (kb. 27 bar). Minél nagyobb a rendszer nyomása, annál nagyobb a tehermentesítés. Pos E M G Pos A Elôfeszítés a gáztartályban (G): - 10 bar nitrogén (N). 0701_-Pick-up_

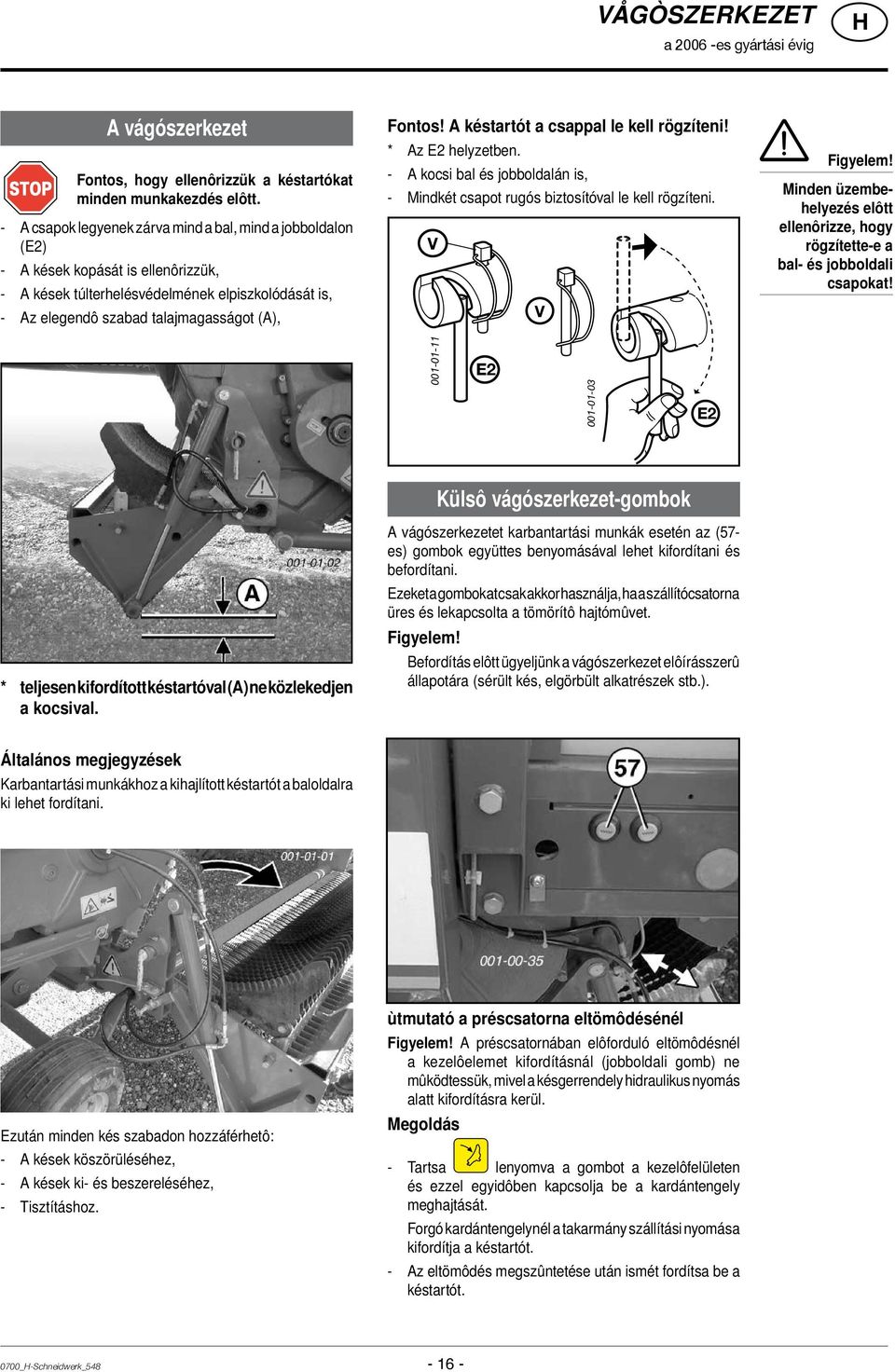

16 VÅGòSZERKEZET a es gyártási évig A vágószerkezet Fontos, hogy ellenôrizzük a késtartókat minden munkakezdés elôtt. - A csapok legyenek zárva mind a bal, mind a jobboldalon (E2) - A kések kopását is ellenôrizzük, - A kések túlterhelésvédelmének elpiszkolódását is, - Az elegendô szabad talajmagasságot (A), Fontos! A késtartót a csappal le kell rögzíteni! * Az E2 helyzetben. - A kocsi bal és jobboldalán is, - Mindkét csapot rugós biztosítóval le kell rögzíteni. V V Figyelem! Minden üzembehelyezés elôtt ellenôrizze, hogy rögzítette-e a bal- és jobboldali csapokat! E E2 Külsô vágószerkezet-gombok * teljesen kifordított késtartóval (A) ne közlekedjen a kocsival. A vágószerkezetet karbantartási munkák esetén az (57- es) gombok együttes benyomásával lehet kifordítani és befordítani. Ezeket a gombokat csak akkor használja, ha a szállítócsatorna üres és lekapcsolta a tömörítô hajtómûvet. Figyelem! Befordítás elôtt ügyeljünk a vágószerkezet elôírásszerû állapotára (sérült kés, elgörbült alkatrészek stb.). Általános megjegyzések Karbantartási munkákhoz a kihajlított késtartót a baloldalra ki lehet fordítani. Ezután minden kés szabadon hozzáférhetô: - A kések köszörüléséhez, - A kések ki- és beszereléséhez, - Tisztításhoz. ùtmutató a préscsatorna eltömôdésénél Figyelem! A préscsatornában elôforduló eltömôdésnél a kezelôelemet kifordításnál (jobboldali gomb) ne mûködtessük, mivel a késgerrendely hidraulikus nyomás alatt kifordításra kerül. Megoldás - Tartsa lenyomva a gombot a kezelôfelületen és ezzel egyidôben kapcsolja be a kardántengely meghajtását. Forgó kardántengelynél a takarmány szállítási nyomása kifordítja a késtartót. - Az eltömôdés megszûntetése után ismét fordítsa be a késtartót. 0700_-Schneidwerk_

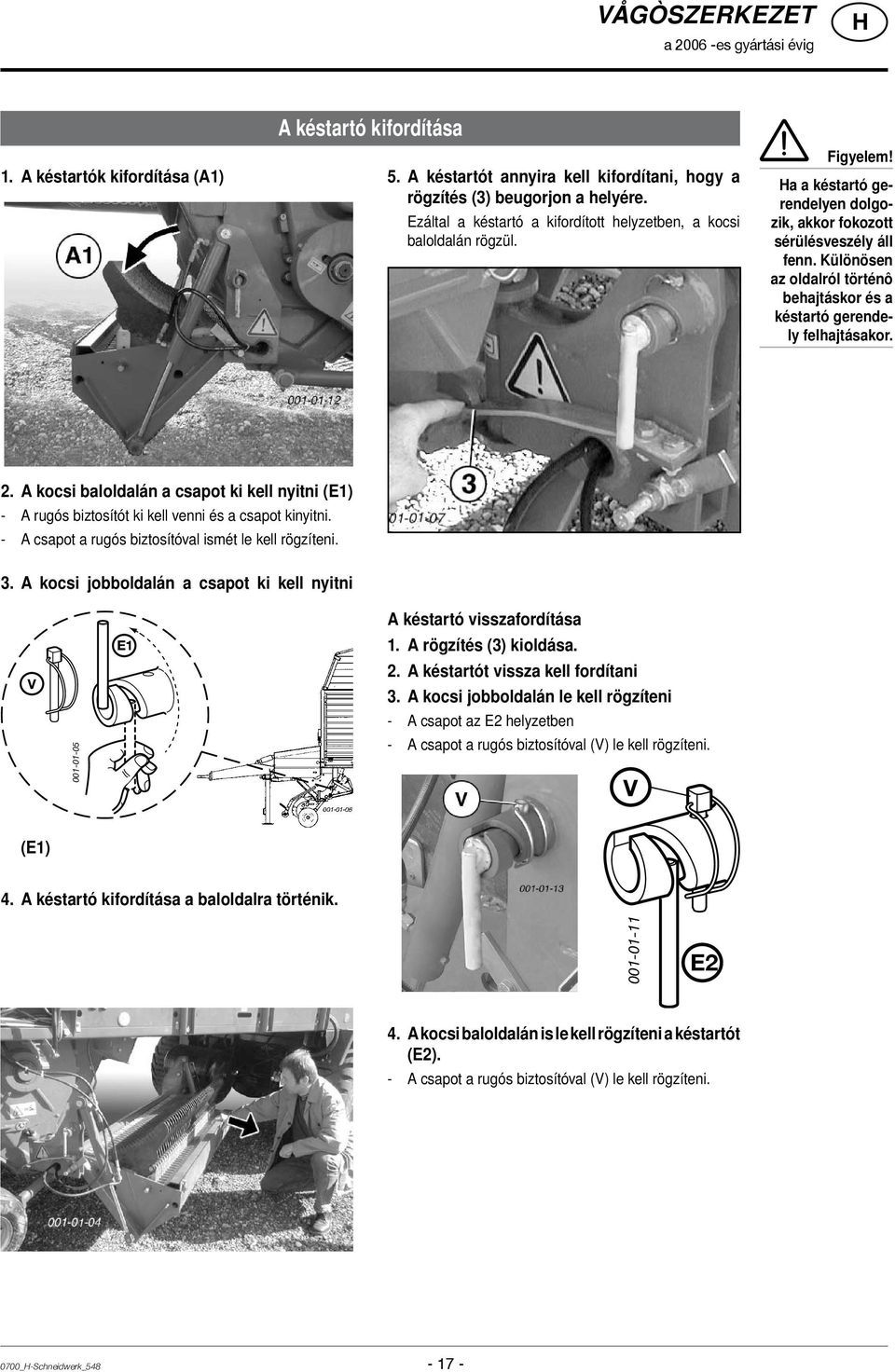

17 VÅGòSZERKEZET a es gyártási évig 1. A késtartók kifordítása (A1) A késtartó kifordítása 5. A késtartót annyira kell kifordítani, hogy a rögzítés (3) beugorjon a helyére. Ezáltal a késtartó a kifordított helyzetben, a kocsi baloldalán rögzül. Figyelem! a a késtartó gerendelyen dolgozik, akkor fokozott sérülésveszély áll fenn. Különösen az oldalról történô behajtáskor és a késtartó gerendely felhajtásakor. 2. A kocsi baloldalán a csapot ki kell nyitni (E1) - A rugós biztosítót ki kell venni és a csapot kinyitni. - A csapot a rugós biztosítóval ismét le kell rögzíteni. 3. A kocsi jobboldalán a csapot ki kell nyitni V E1 A késtartó visszafordítása 1. A rögzítés (3) kioldása. 2. A késtartót vissza kell fordítani 3. A kocsi jobboldalán le kell rögzíteni - A csapot az E2 helyzetben - A csapot a rugós biztosítóval (V) le kell rögzíteni. V (E1) 4. A késtartó kifordítása a baloldalra történik E2 4. A kocsi baloldalán is le kell rögzíteni a késtartót (E2). - A csapot a rugós biztosítóval (V) le kell rögzíteni. 0700_-Schneidwerk_

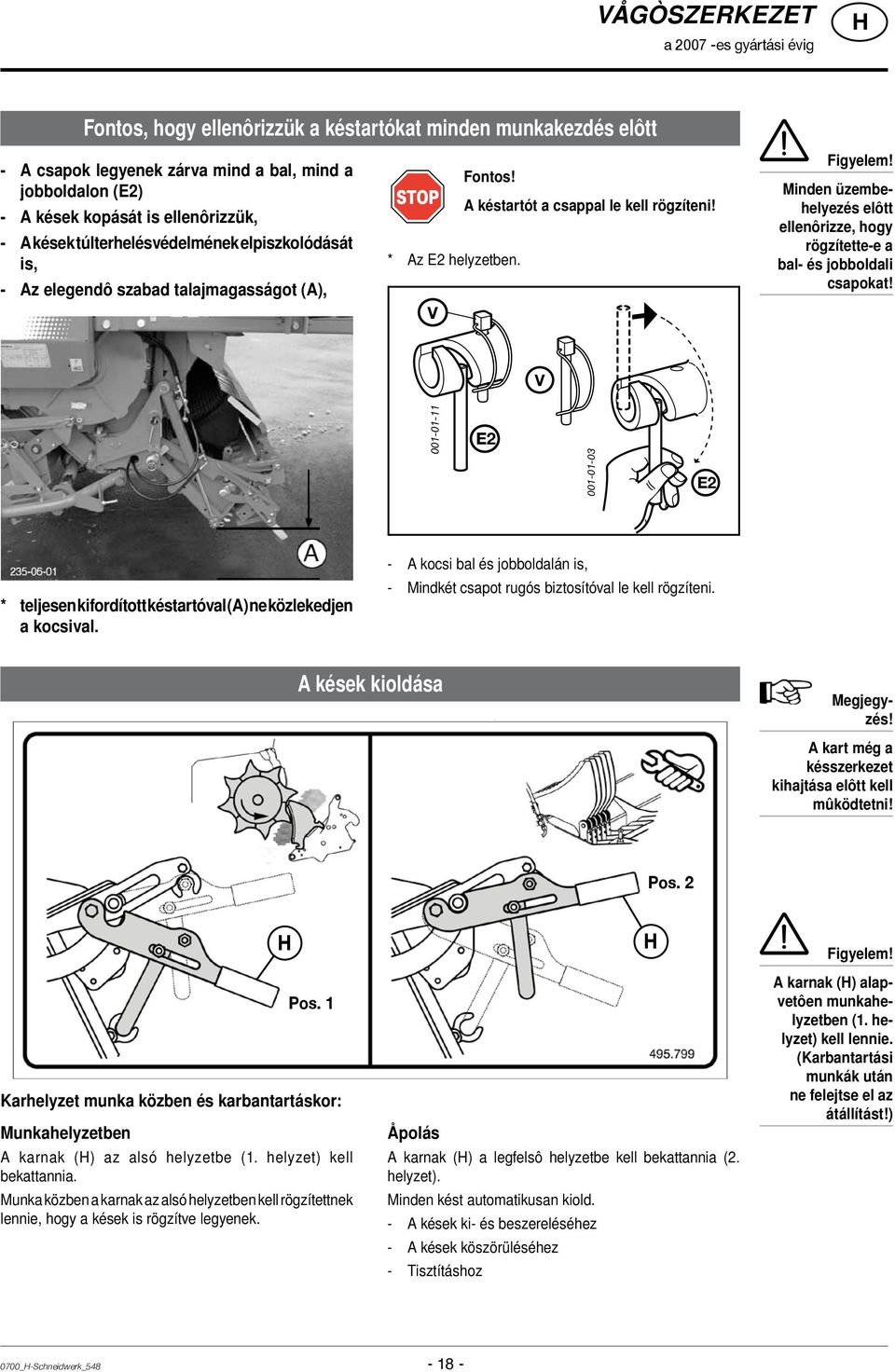

18 VÅGòSZERKEZET a es gyártási évig Fontos, hogy ellenôrizzük a késtartókat minden munkakezdés elôtt - A csapok legyenek zárva mind a bal, mind a jobboldalon (E2) - A kések kopását is ellenôrizzük, - A kések túlterhelésvédelmének elpiszkolódását is, - Az elegendô szabad talajmagasságot (A), Fontos! A késtartót a csappal le kell rögzíteni! * Az E2 helyzetben. V Figyelem! Minden üzembehelyezés elôtt ellenôrizze, hogy rögzítette-e a bal- és jobboldali csapokat! V E E2 * teljesen kifordított késtartóval (A) ne közlekedjen a kocsival. - A kocsi bal és jobboldalán is, - Mindkét csapot rugós biztosítóval le kell rögzíteni. A kések kioldása Megjegyzés! A kart még a késszerkezet kihajtása elôtt kell mûködtetni! Pos. 2 Pos. 1 Karhelyzet munka közben és karbantartáskor: Munkahelyzetben A karnak () az alsó helyzetbe (1. helyzet) kell bekattannia. Munka közben a karnak az alsó helyzetben kell rögzítettnek lennie, hogy a kések is rögzítve legyenek. Åpolás A karnak () a legfelsô helyzetbe kell bekattannia (2. helyzet). Minden kést automatikusan kiold. - A kések ki- és beszereléséhez - A kések köszörüléséhez - Tisztításhoz Figyelem! A karnak () alapvetôen munkahelyzetben (1. helyzet) kell lennie. (Karbantartási munkák után ne felejtse el az átállítást!) 0700_-Schneidwerk_

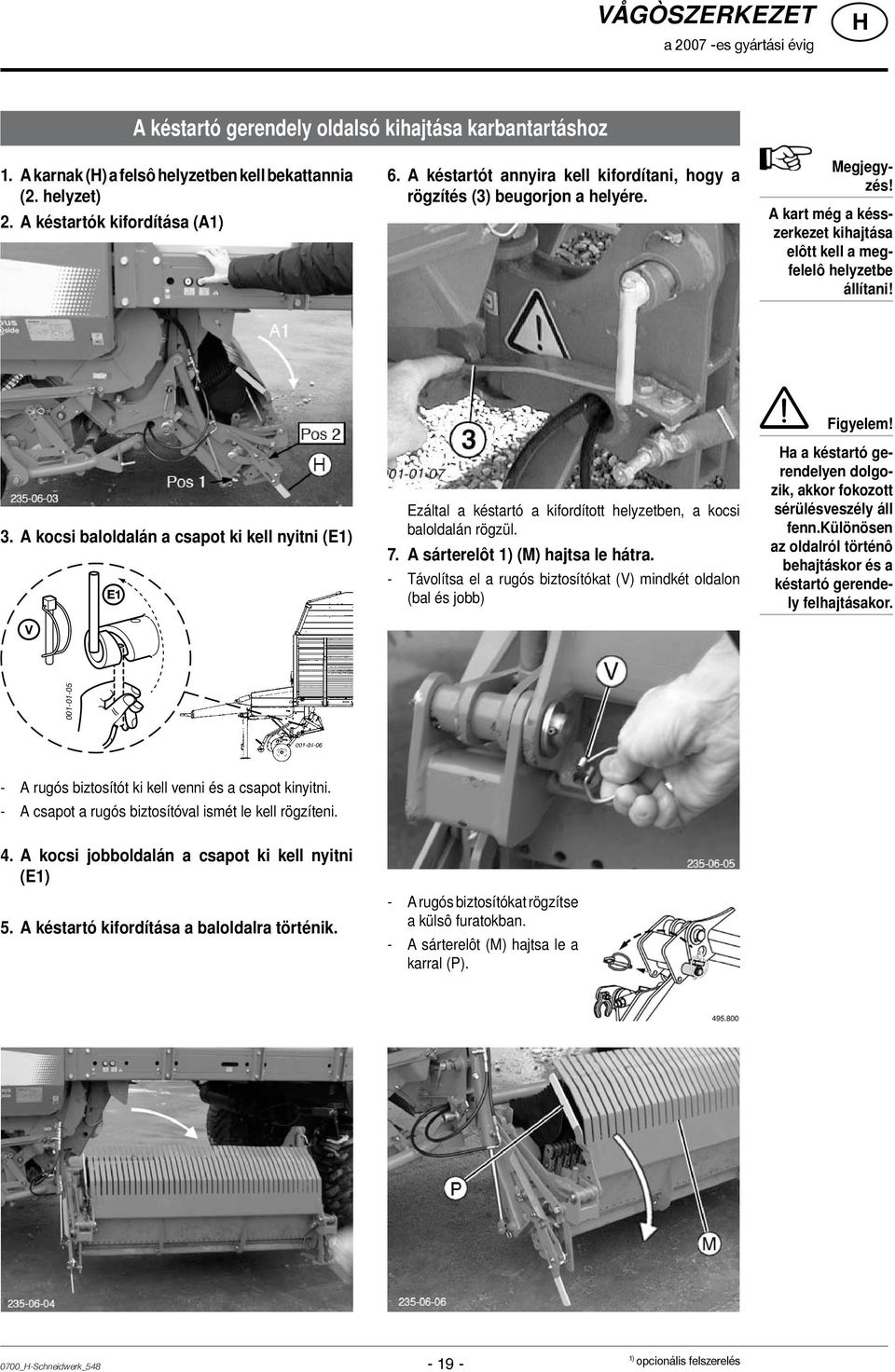

19 VÅGòSZERKEZET a es gyártási évig A késtartó gerendely oldalsó kihajtása karbantartáshoz 1. A karnak () a felsô helyzetben kell bekattannia (2. helyzet) 2. A késtartók kifordítása (A1) 6. A késtartót annyira kell kifordítani, hogy a rögzítés (3) beugorjon a helyére. Megjegyzés! A kart még a késszerkezet kihajtása elôtt kell a megfelelô helyzetbe állítani! 3. A kocsi baloldalán a csapot ki kell nyitni (E1) V E1 Ezáltal a késtartó a kifordított helyzetben, a kocsi baloldalán rögzül. 7. A sárterelôt 1) (M) hajtsa le hátra. - Távolítsa el a rugós biztosítókat (V) mindkét oldalon (bal és jobb) Figyelem! a a késtartó gerendelyen dolgozik, akkor fokozott sérülésveszély áll fenn.különösen az oldalról történô behajtáskor és a késtartó gerendely felhajtásakor A rugós biztosítót ki kell venni és a csapot kinyitni. - A csapot a rugós biztosítóval ismét le kell rögzíteni. 4. A kocsi jobboldalán a csapot ki kell nyitni (E1) 5. A késtartó kifordítása a baloldalra történik. - A rugós biztosítókat rögzítse a külsô furatokban. - A sárterelôt (M) hajtsa le a karral (P). 0700_-Schneidwerk_ ) opcionális felszerelés

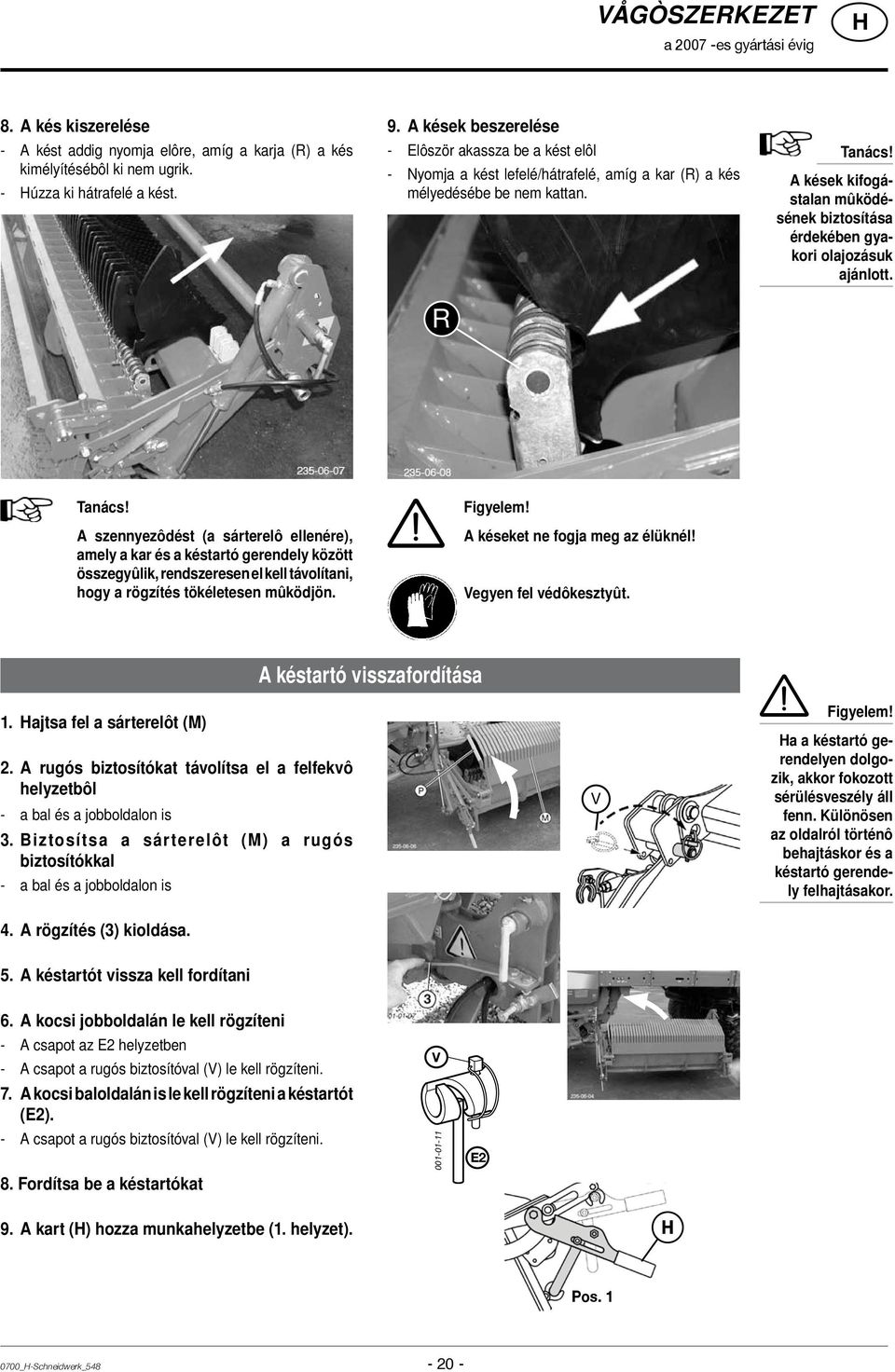

20 VÅGòSZERKEZET a es gyártási évig 8. A kés kiszerelése - A kést addig nyomja elôre, amíg a karja (R) a kés kimélyítésébôl ki nem ugrik. - úzza ki hátrafelé a kést. 9. A kések beszerelése - Elôször akassza be a kést elôl - Nyomja a kést lefelé/hátrafelé, amíg a kar (R) a kés mélyedésébe be nem kattan. R Tanács! A kések kifogástalan mûködésének biztosítása érdekében gyakori olajozásuk ajánlott. Tanács! A szennyezôdést (a sárterelô ellenére), amely a kar és a késtartó gerendely között összegyûlik, rendszeresen el kell távolítani, hogy a rögzítés tökéletesen mûködjön. Figyelem! A késeket ne fogja meg az élüknél! Vegyen fel védôkesztyût. 1. ajtsa fel a sárterelôt (M) 2. A rugós biztosítókat távolítsa el a felfekvô helyzetbôl - a bal és a jobboldalon is 3. Biztosítsa a sárterelôt (M) a rugós biztosítókkal - a bal és a jobboldalon is 4. A rögzítés (3) kioldása. A késtartó visszafordítása V Figyelem! a a késtartó gerendelyen dolgozik, akkor fokozott sérülésveszély áll fenn. Különösen az oldalról történô behajtáskor és a késtartó gerendely felhajtásakor. 5. A késtartót vissza kell fordítani 6. A kocsi jobboldalán le kell rögzíteni - A csapot az E2 helyzetben - A csapot a rugós biztosítóval (V) le kell rögzíteni. 7. A kocsi baloldalán is le kell rögzíteni a késtartót (E2). - A csapot a rugós biztosítóval (V) le kell rögzíteni. 8. Fordítsa be a késtartókat V E2 9. A kart () hozza munkahelyzetbe (1. helyzet). Pos _-Schneidwerk_

21 VÅGòSZERKEZET a es gyártási évig V x.xx A vágószerkezet kezelése Vágószerkezet befordítása Amíg benyomva tartja a gombot - a késtartók a szállítócsatornában mozognak a a késtartó gerendely nincs teljesen behajtva - azt kijelzi a képernyô Figyelem! Befordítás elôtt ügyeljünk a vágószerkezet elôírásszerû állapotára (sérült kés, elgörbült alkatrészek stb.). Vágószerkezet kifordítása Amíg benyomva tartja a gombot - A késtartó gerendelyt hidraulikanyomással kihajtja a a késkészlet ki van hajtva - azt kijelzi a képernyô A lerakódások eltávolítása a sárterelôrôl (M): - A vágószerkezetet naponta többször hajtsa ki a vezérlôpultról, hogy a lazán összegyûlt lerakódásokat kidobja. - A rátapadó takarmánymaradványokat és piszkot távolítsa el. - Munka után a vágószerkezetet alaposan tisztítsa meg nagynyomású mosóval. Tanács! Mielôtt a kocsit leállítja, a késtartót ki kell hajtani és az összegyûlt szennyezôdést így kidobatni. a ezt nem végzi el, akkor fennáll a sérülésveszély a keménnyé váló lerakódások miatt. Külsô vágószerkezet-gombok A vágószerkezetet karbantartási munkák esetén az (57- es) gombok együttes benyomásával lehet kifordítani és befordítani. Ezeket a gombokat csak akkor használja, ha a szállítócsatorna üres és lekapcsolta a tömörítô hajtómûvet. 0700_-Schneidwerk_

22 81 VÅGòSZERKEZET Beállítások Az ütközôcsavar beállítása a karnál - A beállító csavar (SK-4) és az ütközô (A) közötti távolság behajtott állapotban 1-2 mm legyen. - A beállítást azonban kihajtott állapotban és karbantartási helyzetben kell elvégezni. (Kar 2. helyzetben) Pos. 2 Pos. 1 SK mm A A kések kioldóerejének beállítása - A kések kioldóerejét a csavarral (S) lehet beállítani A beállítási méret = 81 mm S 0700_-Schneidwerk_

23 VÅGòSZERKEZET A késtartó beállítása * A beállításnak olyannak kell lennie, hogy a késtartó behajtásakor a profilcsô problémamentesen belepasszoljon a tömörítô házának a nyílásába. Ennek a beállítása a késtartó kifordító-tengelyének csavarjával (SK-4) történhet. A kések beállítása * A beállításnak olyannak kell lennie, hogy a kések a tömörítôrotor szállítófésûi között középen (M) helyezkedjenek el. A beállítás 1. A kontraanya (K) levétele 2. A csavar (SK-4) a megfelelô irányba el kell forgatni. A beállításnak olyannak kell lennie, hogy a késtartó behajtásakor a profilcsô a vezetôdarabon szépen csússzon. - A profilcsônek körülbelül 3mm-rel a legmagasabb pont alatt kell elkezdeni csúszni (lásd a vázlatot). 3. A csavart (SK-4) kontraanyával (K) kell lebiztosítani. K SK M K SK-2 A késeket a szállítófésûk között központosítani kell (M) 1. A kontraanyákat le kell venni - A kocsi bal és jobboldalán is. 2. A csavarokat (SK-1 és SK-2) a kocsi egyik oldalán egy kicsit meglazítani a a késtartót balra kell eltolni: - Elôször az (SK-1) csavart a kocsi jobboldalán kell kitekerni. - Aztán az (SK-2) csavart a kocsi baloldalán betekerni. A csavar betekerésével lehet a késtartót annyira eltolni, hogy a kések a tömörítô szállítófésûi közötti nyílások közepére kerüljenek. a a késtartót jobbra kell eltolni: - Elôször az (SK-2) csavart a kocsi baloldalán kell kitekerni. - Aztán az (SK-1) csavart a kocsi jobboldalán betekerni. 3. Mindkét csavart (SK-1 és SK-2) ütközésig be kell tekerni. - A csavarokat ne húzzuk meg erôsen. 4. Mindkét csavart (SK-1 és SK-2) kontraanyával (K) lebiztosítani mm 0700_-Schneidwerk_

24 VÅGòSZERKEZET A késeknek a tömörítôrotortól mért távolságának ellenôrzése * A kések távolsága a tömörítôrotortól legalább 20 mmnek kell lennie. - Az ütközôcsavarokat (SK-3) ennek megfelelôen kell beállítani. Az ellenôrzés 1. Fordítsa be a késtartókat (munkahelyzetbe) 2. Szemrevételezéses ellenôrzés A kések távolsága a tömörítôrotortól legalább 20 mm-nek kell lennie. a es gyártási évig min. 20 mm SK-3 K A távolság beállítása 1. A kontraanyák (K) meglazítása - A késtartó bal és jobboldalán is. 2. A csavarokat (SK-3) annyira kell betekerni, hogy a helyes távolságot (20-30 mm) elérjük. - Úgy állítsa be mindkét ütközôcsavart úgy, hogy a késtartó munkahelyzetbe kerülve ne csavarodjon el. 3. Az ütközôcsavarokat kontraanyákkal (K) le kell biztosítani. a es gyártási évig K 0700_-Schneidwerk_

25 átfal Biztonsági berendezés A hátfal süllyedése a C állásig nyomásmentes, csak a hátfal önsúlya következtében jön létre. Ürítés adagolóhengerek segítségével Változatok 1. Normál adagolás A hátsó lemezfal a fordítókengyel van rögzítve - biztosítsa le (a jobb és bal oldalon) rugós biztosítókkal (F) Figyelem! A hátfal nyitása és zárása során a hátfalnál senki nem tartózkodhat a lengési tartományban! Nem szabad a felhajtott hátfal alatt tartózkodni! Közúti közlekedés csak zárt hátfallal történhet. Csak ebben a pozícióban (C) a kapcsoló (56) váltja ki a hidraulika funkciót és a hátfalat nyomás alatt zárja (G). 2. Finom adagolás A hátsó lemezfalat az oldalfalaknál rögzítse - biztosítsa le (a jobb és bal oldalon) rugós biztosítókkal (F) A takarmány ugyanúgy egyenletesen elosztva kerül a talajra, mint a normál adagolásnál Ügyeljen a veszélyes helyektôl való távolságtartásra! Egy példa: Sérülés veszélye áll fenn, ha egy személy a kocsi hátuljánál tartózkodik és egy másik személy a traktor fülkéjében kapcsolási funkciót vált ki (hátfal nyitás, meghajtás bekapcsolása...). Károsodás veszélye A csapoknak a kocsi bal és jobb oldalán folyamatosan rögzítetten kell elhelyezkedniük, különben a fordítórészek és a hátfal megsérülhetnek. ezért - mindig ellenôrizze a hidraulikus nyitás elôtt a hátfalat 0400_-Rückwand_

26 ADAGOLÓENGEREK Az adagolóhengerek kiszerelése 1. A kocsi hátfalát nyissuk ki 2. A láncfeszítést lazítsuk (58) és a meghajtóláncokat (1) vegyük le. 3. A lemezborításokat (2) bal és jobboldalon szereljük le. Figyelem! A csavarok (X) beállításán ne változtassunk. Figyelem! Nem szabad az adagolóhengerek tartományába nyúlni, amíg a hajtómotor mûködik. 4. A felsô adagolóhenger kiszerelése A következô csavarokat kell eltávolítani a bal és a jobboldalról: - árom csavart (SK-3) a peremcsapágyaknál - Két csavart (SK-2) a védôgyûrûknél. 5. Az alsó adagolóhenger kiszerelése A két csavart (SK-2) a védôgyûrûknél el kell távolítani a bal és a jobboldalon. 6. Az adagolóhengereket hátrafelé húzzuk ki. 7. A lemezfalakat (2) bal és jobboldalon ismét szereljük fel. 8. A kapcsoló beállítása - Lásd a következô oldalon 0700_-Dosierer_

27 ADAGOLÓENGEREK Kaparófenéklap kapcsolása Általánosan Beépített adagolóhengerek esetén az (SK-5) csavar a kapcsoló mögött helyezkedik el és ott nincs funkciója. A kapcsoló tolattyúját az adagolóhenger egyik építôeleme az A helyzetben tartja. Csak így lehet a kihordólánc hajtást bekapcsolni - a rakodóautomatikával vagy - a vezérlôpulton lévô kihordólánc kapcsolóval. Figyelem! A nyitott védôfedelek mögött végzett munkák esetén fokozott sérülésveszély áll fenn! Kiszerelt adagolóhengerek esetén a kapcsoló tolattyúja a B helyzetben állna. Ebben a helyzetben a kihordólánc hajtása folyamatosan ki van kapcsolva. Ez azonban a feltöltéskor illetve kiürítéskor nem kívánatos. Ezért kiszerelt adagolóhengerek esetén a kapcsoló tolattyúját az A helyzetben rögzíteni kell. Ez a géppel együtt szállított csavarral (SK-5) történik. A B SK-5 Beállítás kiszerelt adagolóhengerek esetén 1. A kapcsoló-tolattyút (90) az A helyzetbe kell nyomni. 2. A csavart (SK-5) a hosszfuratban úgy kell lecsavarozni, hogy a kapcsoló-tolattyú (90) az A helyzetben rögzítve maradjon Egy olajkapcsoló beszerelése - A kiszerelt adagolóhengerrel történô üzemeltetéshez egy olajnyomáskapcsoló (3) beépítése ajánlott. a a rakomány a hátlapnak préselôdik, akkor az olajnyomáskapcsoló segítségével a kaparófenéklap automatikusan lekapcsol. Bekapcsolt adagolóhengernél az olajnyomókapcsolónak nincs funkciója. - Elektromos kapcsolást lásd az alkatrészjegyzéken, kapcsoló terv lásd melléklet. - Lásd a KARBANTARTÁS c. fejezetet bar 0700_-Dosierer_

28 1000 Upm FELÉPìTMÉNY A felépítmény felsô részének felállítása Az eltávolítás fordított sorrendben történik Figyelem! Az átszerelést feltétlenül két személy és vízszintes helyzetbe leállított munkagépnél kell, hogy végezze. Balesetveszély! 1 Részletes ábrák Megjegyzés A szögvasakat az 1. számú részletes ábra alapján kell beépíteni. Ügyeljen a szögvas pozíciójára! 2 elyezze az elülső falat a megfelelő helyre és rögzítse azt a csavarokkal! 3 Szerelje fel a hátsó kengyel beépítésére szolgáló szögvasat a 3. számú ábra alapján! A kengyelt a szögvas felső furatában kell rögzíteni. 4 Szerelje fel a középső kengyelt! Ügyeljen szerelési alkatrészek sorrendjére! (Lásd a kinagyított ábrán!) A kengyelek magasságát az oldalsó falon található sínen módosítani lehet. Ezeket először a csavarokkal rögzíteni kell, ha az 5. műveletet befejezte. 0900_-Aufbauoberteil_

29 FELÉPìTMÉNY 5 ajtsa fel az oldalsó falakat és rögzítse le a csavarokkal! 1 Opció: automatikus rakodóegység Akassza be az automatikus rakodóegység csapóajtaját és biztosítsa le a sasszegekkel! 2 Akassza be az automatikus rakodóegység csapóajtaját az oldalsó falak kengyeleinél és biztosítsa le a sasszeggel! 3 Rögzítse az automatikus rakodóegység kapcsolójához tartozó kábelt a védőtartóval! 6 Függessze fel a fedőponyvát a kengyel és a hátsó fal közé és biztosítsa a sasszeggel. 7 Függessze fel a köteleket! Tipp: ha a köteleket a felfüggesztés előtt vízbe lógatja, akkor könnyebben lehet ezeket tekerni. OPCIÓ: tetőidom Az automatikus rakodóegység működéséhez nagyon fontos, hogy a tetőidom és az automatikus rakodóegység közötti csavaros csatlakoztatások ne legyenek túl feszesek! Utalás! Lehajtott száraz- Takarmány felépítmény esetén, az adagolóhengerek használatakor a ponyvát (8) el kell távolítani. Különben fennáll a veszély, hogy a ponyva megsérül! 0900_-Aufbauoberteil_

30 POWER CONTROL -VEZÉRLÉS Felépítés Ahhoz, hogy garantálhassuk a vezérlés szabályszerû mûködését, a következô csatlakozásokat kell ellenôrizni: voltos feszültség ellátás a traktortól 2. összeköttetés kezelôegység a traktorkábelhez (ISO) 3. összeköttetés traktorkábel a gép számítógépéhez 1 Kapcsolópult Képernyô-kijelzô: - WORK-funkciók - DATA-funkciók - SET-funkciók - DIAG-funkciók - TEST - CONFIG A gombok jelentése A töltési funkciók billentyûi: 1 - automatikus töltés 2 - kihordó visszafutás / kiürítés 3 - vágószerkezet befordítása 4 - vágószerkezet kifordítása 5 - vonórúd behúzása kocsi lesüllyesztése 6 - vonórúd kiengedése kocsi felemelése 7 - Pick-up felemelése 8 - Pick-up leengedése Biztonsági útmutató a több személy a munkagép ill. a vontatójármû kezelôelemeit egyidejüleg kezelheti, akkor különös figyelmet kell szentelni a munkának. Elôzetesen lelkiismeretes eligazítást kell tartani a résztvevô személyek között. Egy példa: Sérülés veszélye áll fenn, ha egy személy a kocsi hátsó falánál tartózkodik és egy másik személy a traktor fülkéjében kapcsolófunkciót mûködtet (hátfal nyitás, hajtómû bekapcsol,...) A kezelôegység bekapcsolása után a kezelôegység szoftver verziószáma (V x.xx) jelenik meg a képernyôn. A kiürítési funkciók billentyûi: 9 - automatikus kiürítés 10 - kihordó visszafutás / opcionálisan 2 fokozatú motor; gyors / lassú 11 - STOP 12 - Adagolóhengerek be / ki 13 - Szállítószalag elôválasztása / Szállítószalag megállítása 14 - Szállítószalag mozgása balra / kihordó sebesség csökkentése 15 - Kihordó elôválasztása 16 - Utánfutó kormányzott tengely be ki 17 - Szállítószalag mozgása jobbra / kihordó sebesség 18 - hátfal kinyitása 19 - hátfal becsukása 20 - be-ki / menüváltás 0900_-Power-Control_

31 POWER CONTROL -VEZÉRLÉS A vezérlés üzembehelyezése A kezelôegység bekapcsolása - az I/O billentyû rövid lenyomásával A kezelôegység a WORK-menüvel indul Az I/O billentyû rövid lenyomásával következik a DATAmenüje A következôk kijelzésére: - a számítógép szoftver verziószáma (V x.xx) - töltések (L) - üzemórák (h) A DATA-menü 4 másodperc múlva visszaugrik a WORKmenüjére. billentyû ismételt len- A DATA-menüben az I/O yomásával következik a SET-menü. Az I/O billentyûvel lehet SET-funkciókra továbbkapcsolni. A SET-menübôl visszaváltani a WORK-menübe az - I/O billentyû lehet 1,5 másodperces lenyomásával WORK-menü töltési funkciók 1. Töltôautomatika Nyomja meg a gombot - a töltôautomatika be-, vagy kikapcsol - az aktív töltôautomatikát kijelzi a képernyô A töltôautomatika be-, és kikapcsolása csak bezárt hátfal mellett lehetséges! A töltôautomatika elônyei: - nagyon tömör kocsitöltés - a szállítócsatorna eltömôdésének csökkentése - a teljes meghajtás túlterhelésének megakadályozása - a takarmány kímélése - sofôr tehermentesítése - a töltésmennyiség növelése A töltésautomatikát vezérelheti a - az alsó töltésszintjelzô lemezzel - a felsô töltésszintjelzô lemezzel - a kihordó-hajtómûvet automatikusan bekapcsolja, - a takarmányt egy kicsit hátrább szállítja - a folyamat addig ismétlôdik, amíg meg nem telik a töltôtérfogat A kocsi tele van, ha a takarmány - az alsó adagolóhengert vagy - a hátfalat eléri (adagolóberendezés nélküli kocsiknál) nyomódik Amikor a kocsi tele van - a képernyôn megjelenik a megtelt jelzés (Full). - A töltések számlálója eggyel emelkedik Megjegyzés! A töltôautomatikát csak egyszer kell bekapcsolni. Tanács! A következô kezelési útmutató olyan kocsikra vonatkozik, amelyeket minden kiegészítô felszereléssel elláttak. Tanács! A felhajtható száraztakarmány felépítménnyel rendelkezô kocsik esetében a rakodóautomatikát nem lehet felszerelni. Tanács! A menetszámlálás vagy a megtelt jelentés alapján történik vagy az állapotszint: hátfal zárva --> hátfal nyitva --> kihordó visszahúzása 10 másodperc alapján. A kezelôegység és a számítógép kikapcsolását az - amikor a kocsi tele van - I/O billentyû lehet 3 másodperces lenyomásával - a töltôautomatika automatikusan deaktiválódik (lekapcsol) DIAG-menü (figyelmeztetô jelentések) Nyugtázni az - a kocsi kiürülése után - a töltôautomatika automatikusan újra aktiválódik (bekapcsol) - I/O billentyû lenyomásával lehet A beállítások a rendszer be- és kikapcsolása után is megmaradnak. 0900_-Power-Control_

32 POWER CONTROL -VEZÉRLÉS 2. Kocsitöltés a kihordóláccal 5. A vonórrúd leengedése Amíg nyomva tartja a gombot - a rendfelszedô kocsi elsô része felemelkedik Amíg benyomva tartja a gombot - addig a kihordó maximális sebességgel mozog a Pick-up-tól a hátfalig. A kihordó nem mozog (STOP jelzés): - ha a takarmány az adagolóhengernek nyomódik (a henger nyomásérzékelôje legalább 2 másodpercen át jelez) - jelez az olajnyomás kapcsoló (látható a kocsi-tele (Full) jelzés) (A kiürítés alatt akár rövid idejû maximális sebességre történô felkapcsolásra is használható.) Tanács! A kihordó szintén megáll, ha jelez a henger nyomásérzékelôje. A leállást azonban a képernyôn nem jelzi! 6. A vonórúd felemelése Amíg nyomva tartja a gombot - a rendfelszedô kocsi elsô része leereszkedik 7. Pick-up felemelése Amíg nyomva tartja a gombot - a Pick-up felemelkedik 8. Pick-up leengedése Nyomja meg röviden a gombot - a Pick-up leereszkedik és úszóhelyzetben marad. - A képernyôn látható 3. Vágószerkezet befordítása Amíg nyomva tartja a gombot: - a késtartók a szállítócsatornában mozognak Amennyiben a késtartók nem fordultak be teljesen - azt kijelzi a képernyô 4. Vágószerkezet kifordítása Amíg nyomva tartja a gombot - a késtartók nyomás mentesen kijárnak a szállítócsatornából. Amennyiben nem lehetséges a nyomás mentes kifordítás, akkor használja a külsô vágószerkezet-fordító gombokat. Amennyiben a késtartók nem fordultak ki teljesen - azt kijelzi a képernyô 0900_-Power-Control_
