1 U.80I.0 NOVADISC 225 (Típus PSM 385 : ) NOVADISC 265 (Típus PSM 386 : ) NOVADISC 305 (Típus PSM 387 : ) NOVADISC 350 (Típus PSM 388 : ) Tárcsás kasza Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

2 Igen Tisztelt Mezôgazdasági Vállalkozó! Jól választott, örülünk és gratulálunk Önnek, hogy a Pöttinger mellett döntött. Mint az Ön mezôgéptechnikai partnere jó minôséget és nagy teljesítményt kínálunk Önnek jó szervízszolgálattal összekötve. Ahhoz, hogy mezôgazdasági gépeink üzemi körülményeit felmérhessük és ezeket a követelményeket az új gépek fejlesztése során figyelembe tudjuk venni, kérünk Öntôl néhány adatot. Ezenkívül ezáltal számunkra az is lehetôvé válik, hogy új fejlesztéseinkrôl tájékoztassuk. Termékszavatosság, tájékoztatási kötelezettség A termékszavatosság kötelezi a gyártót és a kereskedôt, hogy a gépek eladásakor a kezelési utasítást átadja a vevônek és a vevôt a gyakorlatban a gép kezelési-, biztonsági- és ápolási elôírásairól oktatásban részesítse. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. Ebbôl a célból az - A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - B okmányt a gépet átadó cégnél marad. - C okmányt a vevô megtartja. A termékszavatossági törvény szellemében minden gazdálkodó vállalkozó. A dologi kár a termékszavatossági törvény értelmében olyan kár, amelyet egy gép okoz, de nem azon keletkezik; a szavatosságra önfenntartás szolgál (Euro 500,-). Vállalkozási dologi károk a termékszavatossági törvény értelmében a szavatosságból ki vannak zárva. Figyelem! a a vevô a késôbbiekben továbbadja a gépet akkor a gép új átvevôjét is a nevezett elôírásokról oktatásban kell részesíteni. ALLG./BA SEITE 2 / 0000-

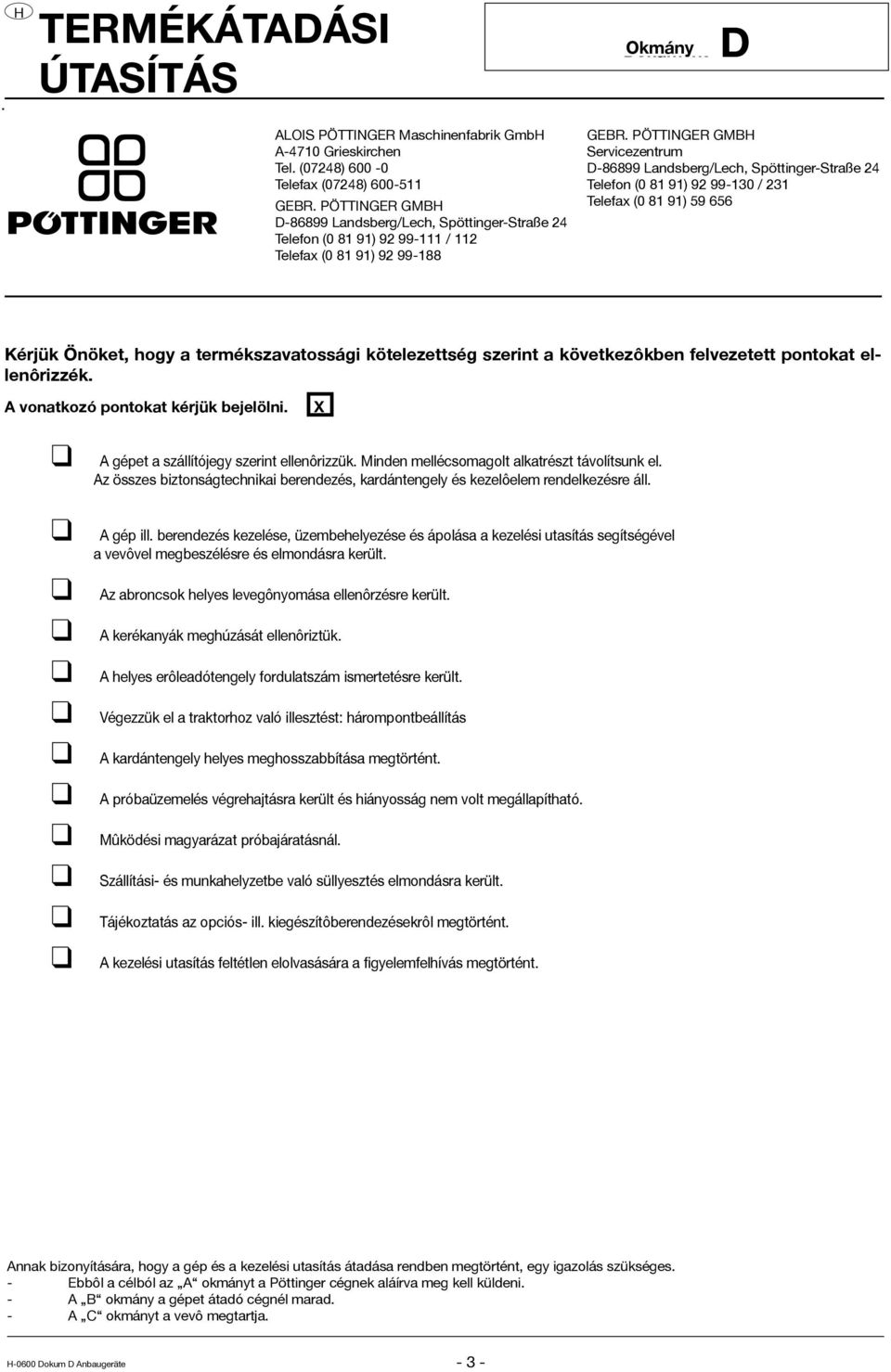

3 TERMÉKÁTADÁSI ÚTASÍTÁS Dokument Okmány D ALOIS PÖTTINGER Maschinenfabrik Gmb A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMB D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMB Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Kérjük Önöket, hogy a termékszavatossági kötelezettség szerint a következôkben felvezetett pontokat ellenôrizzék. A vonatkozó pontokat kérjük bejelölni. X A gépet a szállítójegy szerint ellenôrizzük. Minden mellécsomagolt alkatrészt távolítsunk el. Az összes biztonságtechnikai berendezés, kardántengely és kezelôelem rendelkezésre áll. A gép ill. berendezés kezelése, üzembehelyezése és ápolása a kezelési utasítás segítségével a vevôvel megbeszélésre és elmondásra került. Az abroncsok helyes levegônyomása ellenôrzésre került. A kerékanyák meghúzását ellenôriztük. A helyes erôleadótengely fordulatszám ismertetésre került. Végezzük el a traktorhoz való illesztést: hárompontbeállítás A kardántengely helyes meghosszabbítása megtörtént. A próbaüzemelés végrehajtásra került és hiányosság nem volt megállapítható. Mûködési magyarázat próbajáratásnál. Szállítási- és munkahelyzetbe való süllyesztés elmondásra került. Tájékoztatás az opciós- ill. kiegészítôberendezésekrôl megtörtént. A kezelési utasítás feltétlen elolvasására a figyelemfelhívás megtörtént. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. - Ebbôl a célból az A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - A B okmány a gépet átadó cégnél marad. - A C okmányt a vevô megtartja Dokum D Anbaugeräte - -

4 TARTALOMJEGYZÉK Kérjük vegyék figyelembe az A mellékletben felsorolt biztonságtechnikai utasításokat! Tartalomjegyzék FIGELMEZTETÔ JELZÉSEK A CE-jel... 5 Figyelmeztetô jelek helentése... 5 A GÉP FELSZERELÉSE A TRAKTORRA A gépfelszerelése a traktorra... 6 A gép lekapcsolása a vontatóról A gép lekapcsolása a vontatóról... 7 Szabadban történõ tárolás... 7 Szállítási helyzet Szállítási helyzet (T)... 8 Kiindulási helyzet... 8 Szállítási helyzetbe történõ átállás... 8 Közúti szállítás... 9 Közúti szállítás kivilágítása... 9 Munkahelyzet Munkahelyzet Munkahelyzetbe történõ átállás Üzembevétel Fontos megjegyzések munkakezdés elõtt Biztonságtechnikai utasítások Kaszálás közben történõ megfordulás Vigyázat lejtõn történõ megforduláskor! Kaszálás Kaszálás Általános irányvonalak a gép használatára vonatkozóan Atárgyak biztonságos megközelítése MEGJEGYZÉS Kívánság szerinti felszerelés Rendformázó Rendtárcsák Kiegészítô rendterelô tárcsák Védôkötény Szállítókúpok (Opciós felszerelés) ÅPOLÅS Biztonságtechnikai utasítások Általános karbantartási utasítások A gépalkatrészek tisztítása Szabadban történô tárolás Téliesítés Kardántengely idraulikus berendezés Szöghajtómû Ölwechsel Winkelgetriebe Olajszint ellenõrzése Fûkasza A kaszakések szerelése A csavarkötések ellenôrzése (a 2002-es gyártási évtôl) A tehermentesítô rugók beállítása Az ékszíjhajtás Verschleiß-Kontrolle der Mähklingenhalterung Tartó a kaszakések gyors cseréjéhez A kaszakéses kicserélése A kaszakések felfüggesztésének ellenõrzése A kaszapengék cseréje (a es gyártási évig) A kar elhelyezése Mûszaki adatok Mûszaki adatok A kaszaszerkezet rendeltetésszerû használata A típustábla elhelyezése Opciós felszerelések: A szükséges csatlakozók: MELLÉKLET Biztonságtechnikai utasítások Kardántengely Kenési terv Üzemanyagok Csatlakoztatási változat A fûkaszán történõ javítások Traktor és függesztett gép kombinációja _-INALT_

5 FIGELMEZTETÔ JELZÉSEK A CE-jel A gyártó által felhelyzett CE-jel kifelé dokumentálja, hogy a gép megfelel az Európai Közösség gépgyártási irányelveinek és más elôírásainak. Az EK konformitási nyilatkozart (lásd melléklet) Az EK konformitási nyilatkozat alláírásával a gyártó igazolja, hogy a forgalomba hozott gép minden idevágó biztonságtechnikai- és egészségügyi követelménynek megfelel. Figyelmeztetô jelek helentése Munkabitonsági utasítások Ebben a használati utasításban minden olyan pontot, amely a a biztonságot érinti ezzel a jellel láttuk el bsb 10 Járó motornál maradjunk megfelelô távolságban. Ne tartózkodjunk a gép lengô részeinek közelében. Ne nyúlfunk még mozgó géprészekhez. Várjuk meg amíg teljesen megálltak. A hajtó tengely bekapcsolása elött zárjuk le mindkét oldalvédôt Járó motornál, rákapcsolt hajtó tengelynél tartsunk megfelelô távolságot a kaszakésektôl. Ne nyúljunk a gép azon részeihez, amelyek súlyos zúzódásokat okozhatnak, elsôsorban akkor, amikor ezek még mozgásban vannak. Karbantartási és javítási munkák megkezdése elôtt állítsuk le a motort és húzzuk ki a kulcsot. 9700_-Warnbilder_

6 A GÉP FELSZERELÉSE A TRAKTORRA Biztonságtechnikai utasítások: lásd az A1 melléklet 8a.-h.) pontját 5. A felsõvezetõtüske beállítása - A felsõvezetõtüske csavarásával (16) a fûkaszát vízszintes vagy enyhén elõre dõlt helyzetbe hozhatjuk. A gépfelszerelése a traktorra 1. Az emelõszerkezet alsóvezetõit állítsuk víz-szintes helyzetbe. 2. A gépet a hárompontfelfüggesztésnél rögzítsük - A fûkaszát úgy kapcsoljuk a géphez, hogy a távolság a belsõ kaszatárcsák és a vontatókerekek között 0-10 cm legyen. Td 39/96/ cm 6. Alsóvezetõk rögzítése az oldalsó mozgás megakadályozása érdekében (4) - Az alsóvezetõk csapszegeit (1) állítsuk be a tartókereten a hárompontkategória és a nyom-vonalnak megfelelõen. - Ikerkerekeknél vagy különösen széles kerekeknél lásd ezen kezelési utasítás függelékében leírt utasításokat. 7. A támasztólábat (5) fel kell hajtani és le kell biztosítani. A gépet most a vontatóra kap-csoltuk. - Az elsõ munka elõtt ellenõrízni kell a kardántengely hosszát ill. megfelelõen illeszteni kell. (lásd A kardántengely illesztése címû fejezetet a B mellékletben). 3. A hidraulikus csatlakozótengelykapcsoló csatlakoztatása (60) 4. A csapólemez kioldókötelét (S) a vontatókabinba csatlakoztassuk ANBAU_

7 A gép lekapcsolása a vontatóról A gép lekapcsolása a vontatóról 1. Csapólemez fellendítése a kötéllel (S) - A csapólemez legyen a B helyzetben. 3. A támasztólábat le kell hajtani és le kell biztosítani (F). 4. A gépet az emelõszerkezet segítségével engedjük le a talajra. 5. A gépet szereljük le a vontatóról. Biztonsági utasítás! A géprôl való lekapcsolás elôtt ellenôrizzük (F) a biztonságos rögzítését, különben borulásveszély áll fenn! - A hidraulikacsöveket le kell szerelni. - kapcsoljuk le a felsõvezetõket - távolítsuk el a vontató kabinjából a kötelet - kapcsoljuk le az alsóvezetõket 2. A f kaszát hidraulikusan engedjük a talajra. - Vezérlõszelepet (ST) nyomjuk meg. - Lendítés közben a kö-telet (S) engedjük el. ST A kardántengelyt vegyük le és rakjuk le (GW) Szabadban történõ tárolás osszabb szabadban ideig történõ tárolás esetén tisz-títsuk meg a dugattyúrudat majd kenjük be zsírral. Utalás Td 39/96/18 A rozsdás dugattyú k á r o s í t h a t j a a henger tömítéseit. FETT Szezon végén - Tisztítsuk mega a dugattyúrudat és más egyéb sima és kenjük be zsírral - A Karbantartás cím fejezet utasításait kövessük ABBAUEN_

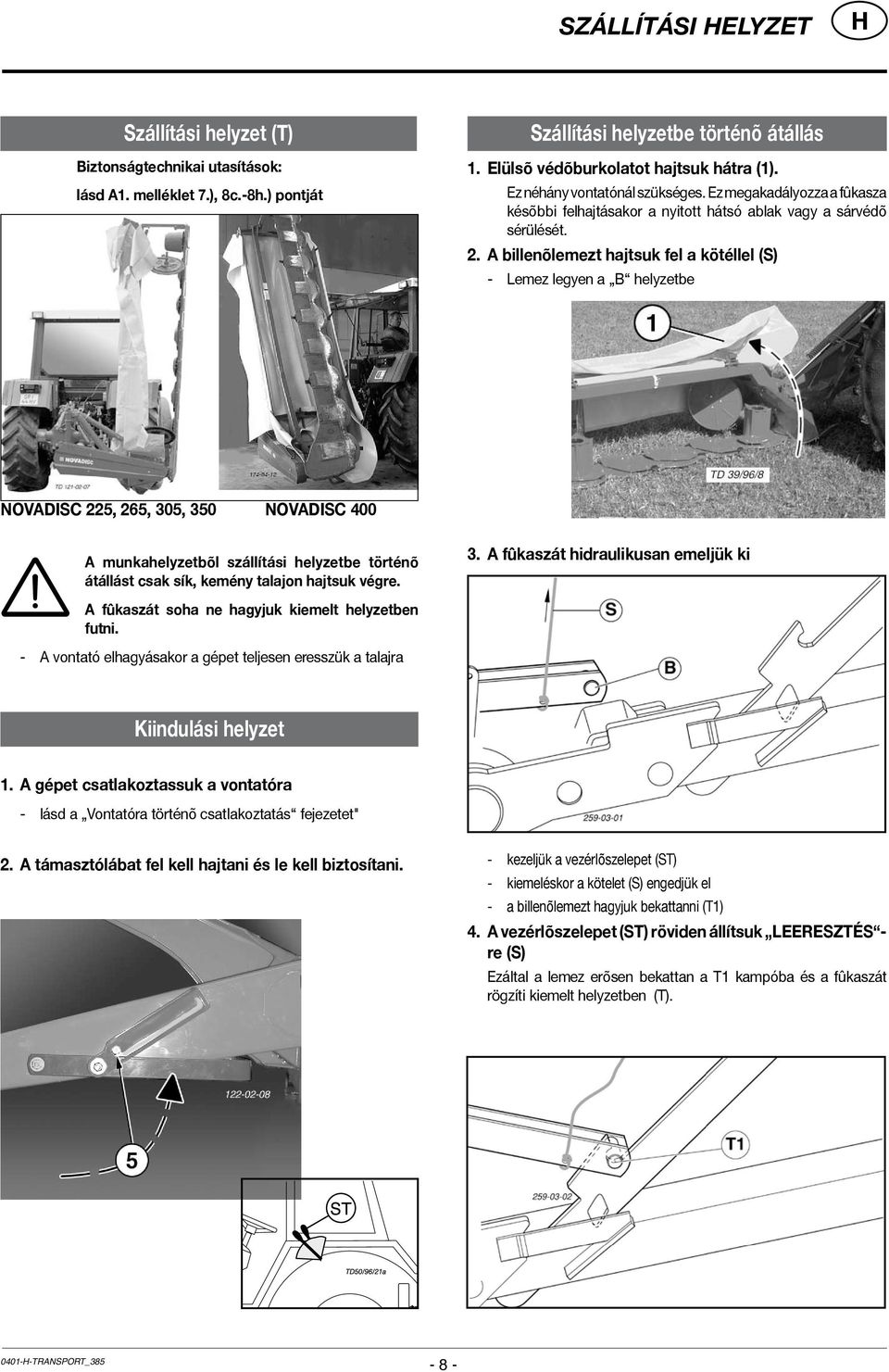

8 Szállítási helyzet Szállítási helyzet (T) Biztonságtechnikai utasítások: lásd A1. melléklet 7.), 8c.-8h.) pontját Szállítási helyzetbe történõ átállás 1. Elülsõ védõburkolatot hajtsuk hátra (1). Ez néhány vontatónál szükséges. Ez megakadályozza a fûkasza késõbbi felhajtásakor a nyitott hátsó ablak vagy a sárvédõ sérülését. 2. A billenõlemezt hajtsuk fel a kötéllel (S) - Lemez legyen a B helyzetbe NOVADISC 225, 265, 305, 350 NOVADISC 400 A munkahelyzetbõl szállítási helyzetbe történõ átállást csak sík, kemény talajon hajtsuk végre. 3. A fûkaszát hidraulikusan emeljük ki A fûkaszát soha ne hagyjuk kiemelt helyzetben futni. - A vontató elhagyásakor a gépet teljesen eresszük a talajra Kiindulási helyzet 1. A gépet csatlakoztassuk a vontatóra - lásd a Vontatóra történõ csatlakoztatás fejezetet" 2. A támasztólábat fel kell hajtani és le kell biztosítani. - kezeljük a vezérlõszelepet (ST) - kiemeléskor a kötelet (S) engedjük el - a billenõlemezt hagyjuk bekattanni (T1) 4. A vezérlõszelepet (ST) röviden állítsuk LEERESZTÉS - re (S) Ezáltal a lemez erõsen bekattan a T1 kampóba és a fûkaszát rögzíti kiemelt helyzetben (T) TRANSPORT_

9 Szállítási helyzet Közúti szállítás Figyelembe kell venni az adott ország törvényhozóinak elõírásait. A C mellékletben található a kivilágításra vonatkozó utasítás, amely Németországra érvényes. Közúton történõ közlekedés kizárólag a Szállítási helyzet címû fejezetben leírtak szerint történhet. A hidraulikus alsóvezetõket (4) úgy kell rögzíteni, hogy a gép oldalra ne lengjen ki. NOVADISC 225, 265, 305, 350 Közúti szállítás kivilágítása Kívánságra szállítható egy kivilágítási egység (1). Alkatrészeket lásd az alkatrészlistában. - Csatlakoztassuk a világítást és szállításhoz emeljük meg a gépet. NOVADISC TRANSPORT_

10 Munkahelyzet Munkahelyzet Biztonságtechnikai utasítások: lásd A1. melléklet 7.), 8c.-8h.) pontját A munkahelyzetbõl szállítási helyzetbe történõ átállást csak sík, kemény talajon hajtsuk végre 3. Állítsuk be az emelõmû magasságát (1) Az emelõmû ezen helyzetét (1) kaszálás és a megfordulás mûveleténél (lásd következõ oldal) nem kell megváltoztatni. A vontató emelõmûvével emel-jük ki a gépet megfelelõen ill. eresszük le, amíg kb. elérjük a távolságot (1 = 0). TD 2/2/1 B i z o n y o s o d j o n meg arról, hogy a lengési tartomány szabad és senki nem tartózkodik balesetveszélyes tartományban. Kiindulóhelyzet a fûkasza leeresztéséhez 1. A gépet csatlakoztassuk a vontatóra - lásd a Vontatóra történõ csatlakoztatás fejezetet 2. A fûkaszát hozzuk szállítási helyzetbe 3. A támasztólábat fel kell hajtani és le kell biztosítani. s 0 ST h A Munkahelyzetbe történõ átállás A vágókaszát eresszük le 1. A billenõlemezt hajtsuk fel a kötéllel (S) - A hidraulikus vezérlõegységet rövid idõre állítsuk kieme-lés - re, ezáltal a lemez rögzítése a kampónál kioldódik. - A lemez legyen a B helyzetbe 2. A fûkaszát hidraulikusan eresszük a talajra. - A hidraulika vezérlôegységet (ST) Süllyesztés -re kell állítani E A kaszagerendely talajterhelésének beállítása 1 = 0 Alapbeállítást szerint végezze 1 + A felfekvési nyomás csökkentése érdekében 1 A felfekvési nyomás növelése érdekében 4. Az elülsõ védõburkolatot zárjuk (5a). Alkalmazás kizárólag zárt védõburkolattal. - Lengés közben a kötelet (S) eresszük el. - A hidraulika vezérlôegységet (ST) Úszó helyzet -be kell állítani (csak kettôs mûködésû hidraulikus vezérlôegység esetén) ARBEITSSTELLUNG_

11 Üzembevétel Fontos megjegyzések munkakezdés elõtt Biztonságtechnikai utasítások: lásd az A melléklet pontját. Az elsõ üzemóra után Minden kilincsměcsavarozást húzzunk meg Biztonságtechnikai utasítások 1. Ellenõrzés - Ellenõrizzük a kések állapotát és rögzítését. - A tárcsás fěkasza esetleges sérüléseit ellenõrizzük (lásd a Gondozás és karbantartás c. fejezetet. 2. A gépet csak munkahelyzetben kapcsoljuk be, és ne haladjuk meg az erõleadótengely elõírt fordulatszámát (pl. max. 540 f/perc). A hajtómû mellett felragasztott cimke ad tájékoztatást arról, hogy az Ön gépét milyen fordulatszámmal látták el. 540 Upm U p m Az erõleadótengelymeghajtást alapvetõen csak akkor kapcsoljuk be, ha az összes biztonsági beren-dezés (burkolat, védõponyvák, borítások stb.) kifogástalan állapotban van és a védõberendezést a gépre felszerelték. 3. Ügyeljünk az erõleadótengely helyes forgóirányára! 4. Akadályozzuk meg a sérüléseket! A kaszálandó felületnek akadályoktól ill. idegen testektõl mentesnek kell lennie. Idegen testek (pl. nagyobb kövek, fadarabok, hatá-rolókövek stb.) megsérthetik a kaszaszerkezetet. Amennyiben mégis ütközés történik Td8/95/6a azonnal álljunk meg és kapcsoljuk ki a hajtóměvet. A gép esetleges hibáit alaposan vizsgáljuk meg. Különösen ellanôrizendôk a kaszatrárcsák és azok hajtómûvei (4a). Adott esetben ezenkívül még szervizměhellyel is nézessük át a gépet. Minden idegen testtel való érintkezés után Ellenõrizzük a kések állapotát és rögzítését. Minden kilincsměcsavarozást húzzunk meg. 5. Járó motornál tartsunk távolságot. - Távolítsunk el minden személyt a veszélyes zónából, mivel kirepülõ bsb 10 idegen testek sérüléseket okozhatnak. Különösen figyeljünk köves talajokon és úttesten és járdák közelében. 6. Viseljünk hallásvédõt A különbözõ kivitelû traktorfülkék függvényében a munkahelyi hangnyomásszint eltérhet a mért értékektõl (lásd Mûszaki adatok.) a 85 db (A) hangnyomásszintet eléri vagy túllépi, akkor az üzemeltetõ gazdának megfelelõ hallásvédõt kell rendelkezésre bocsátani (UVV ). a a hangnyomásszint eléri vagy meghaladja a 90 db-t (A), akkor a hallásvédõt már viselni kell (UVV, ). Kaszálás közben történõ megfordulás A fěkasza hidraulikusan felhajtható (22 ). - Eközben a hajtóměvet nem kell kikapcsolni. - Az emelõmě helyzetét (1) megfordulás közben nem kell megváltoztatni. Td 18/96/1 4a Figyelem! Ne lépjünk a fěkasza közelébe, amíg a motor üzemel!t INBETRIEBN_

12 Lejtõn történõ használat Vigyázat lejtõn történõ megforduláskor! A kaszálóegység súlya (G) miatt a vontató menettulajdonságai megváltoznak. Ez elsõsorban lejtõs területen vezethet veszélyes helyzetekhez. Fennáll a billenés veszélye - ha a kaszáló egységet lejtõn helyezzük el és ebben a helyzetben emeljük hidraulikusan, - kiemelt kaszálóegységgel balra kanyarodás közben, - balra kanyarodás közben szállítási helyzetben (a kaszáló egységet teljesen kiemelték). TD15/5/3 G Biztonságtechnikai utasítások Balra kanyarodás közben megfelelõen csökkentsük sebességünket. Közlekedjen úgy, hogy a kiemelt egység lejtõnek felfelé helyezkedjen el. Inkább tolasson a lejtõn, és ne kockáztasson meg egy veszélyes megfordulást géppel. TD15/5/2 TD15/5/ (358) angfahrt

13 Kaszálás Kaszálás 1. Az emelõmě alsóvezetõjét állítsuk vízszintes helyzetbe (SP). Általános irányvonalak a gép használatára vonatkozóan - A fûkasza a rézsûszöghez felfelé 22 - kal ill. lefelé 30 - kal felel me Állítsuk be a vágás magasságát a felsõvezetõ tüskéjének beállításával (16). - kaszatárcsák lejtése max = Állítsuk be az emelõmě magasságát (1). A kaszagerendely talajterhelésének beállítása 1 = 0 Alapbeállítást szerint végezze 1 + A felfekvési nyomás csökkentése érdekében 1 A felfekvési nyomás növelése érdekében 4. A kaszáláshoz az erõleadótengelyt a terményen kívül lassan kapcsoljuk be és ezután a kaszaszerkezetet teljes fordulatszámra kapcsoljuk. Egy egyenletesen gyors fordulatszámnövelés által elkerülhetõ a rendszerfeltételezett zaj az erõleadó szabadonfutása esetén. - A menetsebesség igazodjon a terepviszonyokhoz és a kaszálandó terményhez. 5. idraulika vezérlôszelep (ST) - Állítsa a hidraulika vezérlôegységet (ST) Süllyesztés -re - Állítsa a kettôs mûködésû hidraulika vezérlôegységet (ST) Úszó helyzet -be kg kg 5. Atárgyak biztonságos megközelítése Fák, kerítések, határkövek stb. közelében történõ kaszálás közben elõfordulhat az óvatos és lassú haladás ellenére, hogy a kaszaberendezés nekiütközik valamilyen akadálynak. Annak érdekében, hogy ilyenkor megakadályozzuk a sérülést, a fûkaszára ütközési biztosítást szereltek. Figyelem! A berendezés nem arra szolgál, hogy teljes sebesség esetén akadályozzon meg sérüléseket. - A túlterhelés elleni biztosítás (34) az akadály meg-közelítésekor a fûkaszát hátrafelé hagyja kilengeni. - Tolatáskor a túlterhelési biztosítás újra visszaugrik a helyére. Beállítás: A z ütközésvédelem t ú l k ö n n y û b e k a p c s o l á s a e s e t é n a hatlapfejû anya elfordulhat. Beállítási méretek: NOVADISC 225 = 127 mm NOVADISC 265 = 120 mm NOVADISC 305 = 116 mm NOVADISC 350 = 112 mm NOVADISC 400 = 108 mm Amennyiben nem biztos abban, hogy a kaszálandó terület mentes-e esetleges akadályoktól, kérjük vezessen lassan! EINSATZ_

14 Kaszálás MEGJEGYZÉS a a nehéz alkalmazási feltételek között (pl. nagyon magas fû, kis menetsebesség, lejtôn való kaszálás) az A tartó használata eltömôdéshez vezet, akkor a Nova Disc 225 és 265 típusoknál el lehet távolítani. A 305-ös, 350-es és 400 típusoknál ezt nem szabad elvégezni! a a jobboldalon egy vagy két rendformázót használunk, akkor ezt a tartót minden típusnál fel kell szerelni és nem szabad eltávolítani! Kívánság szerinti felszerelés Variante Variation Varianta EINSATZ_

15 Rendformázó Rendtárcsák A rendtárcsákkal (1) kaszálás közoben vékony rendet vágunk. Ezáltal elkerüljük, hogy a széles vontatókerekek átmenjenek a már levágott füvön. Védôkötény A védôkötényt a rendterelô tárcsák közelében szabaddá kell tenni, - További információk ezen kezelési utasítás függelékében - Megfelelô szerszámot kell használni a kivágáshoz! - A vágás vonala a lyukak között legyen úgy, ahogy ezt a kezelési utasítás függeléke mutatja. - A felszerelt rendterelô tárcsák számának megfelelôen kell megválasztani a vágásfelületet NOVADISC 225 NOVADISC 265 NOVADISC 305 / NOVADISC 730 NOVADISC 350 / NOVADISC 900 Kiegészítô rendterelô tárcsák Szállítókúpok (Opciós felszerelés) NOVADISC 265 NOVADISC 305 / NOVADISC 730 1) NOVADISC 350 / NOVADISC 900 1) A szállítókúpokat akkor ajánljuk, ha: - Nehéz és tömör takarmányok esetén a szállítási teljesítményt akarjuk javítani rendlerakáskor - Az alkatrészeit lásd az alkatrészjegyzékben ) csak a külső oldalon lehetséges Schwadformer_

16 Rendformázó Schwadformer_

17 Karbantartás és Gondozás Biztonságtechnikai utasítások Beállitási-, karbantartási- és javítási munkák meg kezdése elött állítsuk le a motort. Általános karbantartási utasítások Annak érdekáben, hogy a gép hossszú üzemtartam után is jó állapotban legyen, kérjük vegyég figyelembe a következô utasításokat: - Az elsô üzemórák után húzzuk meg az összes csavart. Elsósorban a késcsavarkötést ellenôrizzük. - Vegyük figyelembe a szöghajtás és a fûkaszára vonatkozó utasításokat. Alkatrészek a. Ezekhez a gépekhez eredeti alkatrészeket és tartozékokat fejlesztettek ki. b. Külön felhívjuk a figyelmet, hogy a nem általunk leszállított eredeti alkatrészeket és tartozékokat mi nem ellenôriztük és nem is hagytuk jóvá. c. Ilyen termékek beépítése és/vagy felhasználása hátrányosan módosíthatja vagy befolyásolhatja az Ön gépéhez megadott szerkezeti tulajdonságokat. d. A gyártó szavatossága nem érvényes olyan károkra, amelyek nem eredeti alkatrészek és tartozékok felhasználásából származnak. Szabadban történô tárolás Szabadban történô hosszabb ideig tartó tárolás esetén a dugattyúrudat tisztítsuk meg és kenjük be zsírral. Téliesítés FETT - A téliesítés elôtt a gépet alaposan tisztítsuk meg. - Állítsuk idôjárástól védett helyre. - A futómûolajat cseréljük ki ill. helyettesítsük. - A csupasz alkatrészeket rozsdától vedjük. - A kenésterv alapján minden kenôhelyet kenjünk le. Kardántengely - lásd melléklet Karbantartáskor kérjük vegye figyelembe! Alapvetôen ennek a kezelési útmutatónak az utasításai érvényesek. a ebben nincsenek speciális utasítások, akkor a kardántengely gyártójának kezelési uatsításában szereplô utasítások érvényesek. idraulikus berendezés Vigyázat! Sérülés- és fertôzés veszélye! Magas nyomás alatt kilépô folyadékok áthatolhatnak a bôrön. Ezért azonnal forduljunk orvoskoz! Biztonságtechnikai utasítások Beállitási-, karbantartási- és javítási munkák meg kezdése elött állítsuk le a motort. A gép alatti munkákat ne kezdjük meg anélkül, hogy a biztonságos kitámasztást ne végeztük volna el. Az elsô üzemórák után húzzuk meg az összes csavart. Javítási utasítások Kérjük vegyék figyelembe az R. mellékletben megadott javítási utasításokat A gépalkatrészek tisztítása Figyelem! Nagynyomású tisztító berendezést ne használjunk a csapágyak és a hidraulikus aldatrészek tisztítására. - Rozsdásodási veszély! - A gép megtisztísztítása után a kenésterv szerint kenjük le és végezzünk el rövid próbájaratot. - Nagy nyomással v é g z e t t t i s z t í t á s következt é b e n l a k k s é r ü - l é s e k keletkezhetnek. Az elsô 10 üzemóra utan és utána minden 50. üzemóra után - ellenôrizzük a hidraulikus aggregátot és a csôvezetékek tömítettségét és adott esetben húzzuk meg a csavarokat újból. Minden üzembevétel elött - Ellenôrizzük a hidraulika tömlôit kopásra. Az elkopott vagy megsérült hidraulikus tömlôket azonnal cseréljük ki. A cserevezetékeknek is meg kell felelniük a gyártó követelményeinek. A csôvezetékek természetes öregedésnek vannak kitéve, ezért az 5-6 éves felhasználási idejüket nem szabad meghaladni. 0400_-Allgemeine-Wartung_BA

18 Karbantartás és gondozás Szöghajtómû - Az elsõ 50 üzemóra után olajcsere. Az olajmennyiséget, normális üzemi feltételek mellett évente kellkiegészíteni (OLAJSZINT). - Az olajcsere legkésõbb 300 ha után esedékes. Olaj mennyisége: 0,95 liter SAE 90 Olajcsere a váltó hajtóművében 1. Emelje ki a kaszagerendelyt és állítsa azt függőleges állásba. Lásd szállítási beállítás. 2. elyezzen alá egy megfelelő edényt. 3. Csavarja ki a hatlapú csavart (E) és engedje le a fáradt olajat az edénybe. - A fáradt olajat az előírásoknak megfelelően kell eltávolítani. 4. Engedje le a kaszagerendelyt és állítsa vízszintes helyzetbe. Lásd munkabeállítás. 5. Zárja le újra a kifolyót a hatlapú csavarral (E). 6. Töltse fel újra olajjal a váltót. Az üzemeltetés alatt a túl sok olaj a váltó túlzott felmelegedését eredményezi. Túl kevés olaj viszont nem biztosítja az alkatrészek megfelelő kenését. 1) 1) Az olajfeltöltés csavarja (63) olajszintcsavarként is szolgál (OIL LEVEL - olajszint) WARTUNG_

19 Karbantartás és gondozás Olajszint ellenõrzése Az olaj mennyiségét, normális üzemeltetési feltételek mellett, évente kell feltölteni. 1. A kasza gerendelyét az egyik oldalon meg kell emelni (X1) és alá kell támasztani. NOVADISC 225: X1 = 87,0 cm NOVADISC 265: X1 = 48,0 cm NOVADISC 305: X1 = 25,0 cm NOVADISC 350: X1 = 19,0cm Az az oldal marad a földön, amelyiken az olajbetöltõ csavar 2. A kaszát ebben a helyzetben k kell hagyni körülbelül 15 percig. - Ez az idõ szükséges ahhoz, hogy az olaj a gerendely alsó részében összegyûljön. 3. Az olajbetöltõ csavar (63) kivétele Ennek az olajbetöltõ csavarnak a furatán keresztül kell mérni az olajszintet. található. A kasza gerendelyét a másik oldalon kell megemelni (X1) és arra alkalmas eszközzel alá kell támasztan. Fontos! A kasza gerendelyének körülbelül vízszintes helyzetben kell lennie. - Távolítsa el az olaj feltöltőcsavart (63) és töltse fel a tartályt SAE 90 olajjal a szintmérő csavarig 1). 4. Olajszint ellenõrzése Az olajszint akkor megfelelõ, ha a hajtómûolaj a nívócsavarig (OIL LEVEL) ér.. Túl sok olaj munka közben a kaszagerendely felmelegedéséhez vezet. Túl kevés olaj nem biztosítja a szükséges kenést WARTUNG_

20 Karbantartás és gondozás Fûkasza Olajcsere - Cseréljük az olajat az elsõ 50 üzemóra után, de legkésõbb 100 ha után. Olajcsere: Az olajcserét üzemi hömérsékleten kell elvégezni. Az olaj hidegen túl sürü. Túl sok fáradtolaj tapad meg a fogaskerekeken és igy nem lehet a szennyezödések eltávolitani. Olaj mennyisége: NOVADISC 225: 3,0 Liter SAE 90 NOVADISC 265: 3.5 Liter SAE 90 NOVADISC 305: 4,0 Liter SAE 90 NOVADISC 350: 4.5 Liter SAE 90 - A traktor emelôhidraulikáját teljesen fel kell emelni - A h i d r a u l i k a v e z é r l ô k a r j á t ( S T ) SÜLLYESZTÉS -re kell állítani - A kasza gerendelyét a külsô oldalon lefelé kell állítani. - Távolítsuk el az olajleeresztés csavarját (62), a fáradt olajat eresszük le és tároljuk megfelelõen. NOVADISC 400 NOVADISC 350 NOVADISC 305 A kaszakések szerelése Figyelem! A kaszakésen látható nyíl mutatja a kaszatárcsa forgási irányát. - Szerelés elõtt tisztítsuk meg a csavarozási felületeket a lakktól. NOVADISC 265 NOVADISC 225 Td WARTUNG_

21 Karbantartás és gondozás A csavarkötések ellenôrzése (a 2002-es gyártási évtôl) Minden 20 üzemóra után ellenôrizni kell a csavarok rögzítettségét A tehermentesítô rugók beállítása ogy a gyepszônyeg sérülését elkerülhessük, ahhoz a kasza gerendelyét - a talajhoz közel lerakás elôtt már állítsuk be megközelítôleg vízszintes helyzetbe. - elôször a kasza külsô oldalát engedjük le, - csak ezután a belsô oldalát. Ezt a rövid tehermentesítô rugók beállításával lehet elérni ( X MÉRET) a mégis a belsô oldal érintkezik elôször a talajjal, akkor a tehermentesítô rugókat meg kell feszíteni (az X méretet kisebbre kell állítani) A tehermentesítô rugók beállítása (a 2003-es gyártási évtôl) NOVADISC 225 " X " = NOVADISC 265 " X " = NOVADISC 305 " X " = NOVADISC 350 " X " = 55 mm 55 mm 55 mm 55 mm A tehermentesítô rugók beállítása (a 2004-es gyártási évtôl) NOVADISC 225 " X " = NOVADISC 265 " X " = NOVADISC 305 " X " = NOVADISC 350 " X " = 70 mm 60 mm 90 mm 50 mm A tehermentesítô rugók beállítása (a 2002-es gyártási évig) NOVADISC 225 " X " = NOVADISC 265 " X " = NOVADISC 305 " X " = NOVADISC 350 " X " = 120 mm 120 mm 120 mm 120 mm WARTUNG_

22 Karbantartás és gondozás Az ékszíjhajtás - Az ékszíjak feszességét ellenôrizni kell: Az 1. üzemóra, majd az 5. üzemóra, majd a 20. üzemóra, majd alkalmanként. A beállítandó feszesség: 0,5 3 mm Az utánfeszítés csak akkor szükséges, ha a beállítandó méret a 3 mm-t túllépte. a a 3 ékszíj egyike megsérült vagy kitágult, akkor mind a 3 ékszíjat ki kell cserélni 540 min min -1 FIGYELEM! a az ékszíjakat túl feszesre húzzák meg, akkor fennáll a veszélye annak, hogy a golyóscsapágyak és a tengelyek megsérülnek min min -1 0,5-3mm A felszerelt ékszíjak száma NOVADISC 225 NOVADISC 265 NOVADISC 305 NOVADISC WARTUNG_

23 ÅPOLÅS A kaszapenge rögzítők kopásának ellenőrzése Kopóalkatrészek: A pengetartók (30) A pengetartó csapok (31) Figyelem! Az elkopott kopóalkatrészek balesetveszélyesek Az elkopott kopóalkatrészeket nem szabad tovább használni. Különben balesetveszély keletkezik az elrepülõ alkatrészek miatt (pl. kaszapengék, eltört darabok ) Munkafázisok szemrevételezéskor 1. A kaszapengék kivétele 2. A takarmánymaradékok és a piszok eltávolítása - a csap (31) körül Ellenõrizze a kaszapengék felfekvését és a különbözõ sérüléseket: Minden munkakezdet elõtt, Munka közben többször is, Szilárd akadálynak való ütközés után azonnal (pl. kõ, fadarab, fém ) Figyelem! Balesetveszély áll fenn, ha: - A pengetartó csap a középsõ tartományában 15 mm-ig elkopott, - A kopási tartomány (30a) a furat szélét elérte, - A pengetartó csapok az alsó részen (30b) elkoptak, - A pengetartó csapok nem szilárdan ülnek a helyükön. a egy vagy több kopási jelenség ezen kritériumok közül megállapítható, akkor nem szabad tovább kaszálni. Az elkopott kopóalkatrészeket a z o n n a l e re d e t i P ö t t i n g e r pótalkatrészekre kell cserélni. A pengetartó csapokat és anyákat 120 Nm nyomatékkal kell meghúzni Sichtkontrolle (379)

24 Karbantartás és gondozás Tartó a kaszakések gyors cseréjéhez Figyelem! Az Ön biztonsága érdekében! Rendszeresen ellenõrizzük a kaszakéseket és azok rögzítéseit! - Az egy kaszatárcsán található kaszakéseknek egyenletesen kell kopniuk (kiegyensúlyozatlanság veszélye). Más esetben újakra kell õket cserélni (párosával cseréljük). - Az elhajlott és megsérült kaszapengéket nem szabad újra felhasználni. Az elhajlott, sérült és/vagy elkopott pengetartókat (30) nem szabad tovább használni. A kaszakéses kicserélése (a es gyártási évig) 1. Az emelõt () függõleges helyzetben toljuk a kaszatárcsa és a tartó (30) közé. A kaszakések felfüggesztésének ellenõrzése - Rendes ellenõrzés minden 50 óra után. - Köves talajon történô kaszáláskor vagy egyéb, nehéz körülmények között gyakrabban ellenôrizze. - Azonnali ellenõrzés akadállyal való ütközés után (pl. kõ, fadarab,...). Az ellenõrzés végrehajtása - lásd Kaszakések kicserélése c. fejezetet. Figyelem! Megsérült, deformálódott, erõsen kopott alkatrészeket tilos tovább használni (bal-esetveszélyes). 2. A mozgatható tartót (30) az emelõ () se-gítségéve nyomjuk lefelé. 3. Távolítsuk el a kaszakést (M). 4. Távolítsuk el a takarmánymaradékokat és szennyezõdéseket. - a csapszeg (30) körül, a tömítõhenger (32) bel-sõ részén. 5. Ellenõrzés Ellenõrizzük a késes csapszeget sérülésekre, ko- pásra és megfelelõ rögzítését is. Ellenõrizzük a tartót (30) sérülésekre, helyzet-változtatásra és megfelelõ rögzítését. Ellenõrizzük a tömítõhengert (32) sérülésekre. 6. Szereljük vissza a kaszakést és távolítsuk el az emelõt (). Az emelôt () a két furattal rakjuk bele a szerszámtároló megfelelô helyére. A szerszámtárolót le kell zárni és a rugós biztosítóval (V) le kell biztosítani KLINGEN_

25 Karbantartás és gondozás A kaszapengék cseréje (a es gyártási évig) 1. A kart () a bal és a jobb oldalon egészen ütközésig be kell vezetni a kaszatárcsába az "A" helyzetben 2. A kart az "A" helyzetbôl a "B" helyzetbe kell fordítani és a mozgó tartót (30) le kell nyomni. Pos A 5. Ellenõrzés Ellenõrizzük a késes csapszeget sérülésekre, ko- pásra és megfelelõ rögzítését is. Ellenõrizzük a tartót (30) sérülésekre, helyzetváltoztatásra és megfelelõ rögzítését. Ellenõrizzük a tömítõhengert (32) sérülésekre. - Az oldalfelületek nem deformálódhatnak el. 6. A kaszapengék felszerelése Pos B 3. Távolítsuk el a kaszakést (M). 4. Távolítsuk el a takarmánymaradékokat és szennyezõdéseket. - a csapszeg (30) körül, a tömítõhenger (32) bel-sõ részén. 7. Ellenôrizze szemmel! Ellenôrizze, hogy a penge (M) a pengetartó csap (31) és a pengetartó (30) között megfelelôen helyezkedik-e el (lásd a képet). 8. A kart ismét fordítsa az "A" helyzetbe és távolítsa el onnan. A kar elhelyezése - A kart használat után helyezze a mindenkori tartófülbe és rögzítse le. - Az elhelyezést lásd a különbözô képeken. Nova Alpin 226/266 N o v a A l p i n / Gyorsfelszerelô háromszöggel Nova Cat 225/ 265 / 305 / 350 / 400 Nova Cat 266F / 306F Nova Disc _-EBEL_

26 Mûszaki adatok Mûszaki adatok NOVADISC 225 (Type PSM 385) NOVADISC 265 (Type PSM 386) NOVADISC 305 (Type PSM 387) NOVADISC 350 (Type PSM 388) hárompontfüggesztés (oldalirányba állítható) munkaszélesség kaszatárcsák száma kések száma tárcsánként Kat. II 2,25 m 5 2 Kat. II 2,62 m 6 2 Kat. II 3,04 m 7 2 Kat. II 3,46 m 8 2 hidrauliks kiemelés (egyszeresmûködésû) erületteljesítmény erõleadótengely fordulatszáma súly 1) teljesítményigény 2,2 ha/h 540 / 1000 min -1 min. 535 kg ab 30 kw (40 PS) 2,6 ha/h 540 / 1000 min -1 min. 585 kg ab 37 kw (50 PS) 3,0 ha/h 540 / 1000 min -1 min. 650 kg ab 44 kw (60 PS) 3,4 ha/h 540 / 1000 min -1 min. 695 kg ab 52 kw (70 PS) Kardántengely szabadonfutóval tartós hangnyomásszint 88,7 db(a) 88,1 db(a) 91,0 db(a) 90,8 db(a) 1) Tömeg: Eltérések a gép felszereltségének megfelelôen elôfordulhatnak Minden adat kötelezettség nélküli. A típustábla elhelyezése A gyártási szám a mellékelten bemutatott típustáblán és a keretbe beütve látható. Garanciális eseteket és felmerülõ kér-déset ezen gyártási szám megadása nélkül nem tudunk feldolgozni. Kérjük, hogy a jármû/munkagép átvétele után azonnal vezesse fel azt a számot a kezelési utasítás címlapjára. Ihre/Your/Votre Masch.Nr. / Fgst.Ident.Nr. A kaszaszerkezet rendeltetésszerû használata A NOVADISC 225 (Type PSM 385) NOVADISC 265 (Type PSM 386) NOVADISC 305 (Type PSM 387) NOVADISC 350 (Type PSM 388) kaszaszerkezet kizárólag a szokásos mezõgazdasági munkák végzésére alkalmas. Mezõk és termesztett takarmányok lekaszálására. Minden ettõl eltérõ alkalmazás nem rendeltetésszerûnek minõsül. Az ebbõl eredõ károkért a gyártó nem szavatol; ezen esetekben a kockázatot az üzemeltetõ viseli. A rendeltetésszerû használat körébe tartozik a gyártó által elõirt gondozási és karbantartási utasítások betartása is. Opciós felszerelések: Figyelmeztetô tábla világítással Rendterelô tárcsák Szállítókúpok Csúszótalpak Magasvágó talpak A szükséges csatlakozók: 1 db egyszeres mûködésû hidraulikacsatlakozó (A traktor szükséges minimális felszerelése) Üzemi nyomás: min. 80 bar Üzemi nyomás: max. 180 bar TECN. DATEN_

27 MELLÉKLET -Anhang Titelblatt _BA-Allgemein

28 ogy az eredetit ne hamisítsák Az eredeti Pöttinger alkatrészekkel jobban tud dolgozni Minôség és méretpontosság - Üzembiztosság. Megbízható mûködés Nagyobb élettartam - Gazdaságosság. Garantáltan rendelkezésére áll az Ön Pöttinger kereskedôjénél. a Ön olyan döntés elôtt áll, hogy Eredetit vagy utángyártottat? Akkor a döntést gyakran az ár határozza meg. De egy olcsó vétel néha igen drága tud lenni Ezért ügyeljen vásárláskor a négylevelû lóherével ellátott eredeti alkatrészekre! -Anhang Titelblatt _BA-Allgemein

29 Biztonságtechnikai utasítások A-melléklet Biztonságtechnikai utasítások Ebben a kezelési utasításban minden olyan hely, ami a biztonságot érinti ezzel a jellel van ellátva. 1.) Rendeltetésszerû használat a. Lásd mûszaki adatok. b. A rendeltetésszerû használat körébe tartozik a gyártó által készített üzemeltetési ápolásiés karbantartási utasítások betartása is. 2.) Alkatrészek a. Eredeti alkatrészek és tartozékok speciálisan ezekhez a gépekhez ill. berendezésekhez készültek. b. Nyomatékosan felhívjuk a figyelmet arra, hogy a nem általunk szállított eredeti alkatrészek és tartozékok általunk nem kerültek bevizsgálásra és jóváhagyásra sem. c. Ilyen termékek beépítése és/vagy alkalmazása bizonyos körülmények között az Ön gépének általunk megadott tulajdonságait negatívan befolyásolhatják. Azokért a károkért, amelyek a nem eredeti alkatrészek és tartozékok alkalmazása miatt keletkeztek a gyártó semmiféle felelôsséget nem vállal. d. A gépen történô önhatalmú változtatások, valamint idegen szerkezeti elemek rászerelése a gépre a gyártó szavatosságát kizárja. 3.) Védôberendezések Az összes védôberendezésnek a gépre rászerelve és megfelelô állapotban kell lennie. Az elkopott és sérült burkolatokat vagy védôkereteket idôben fel kell újítani. 4.) Üzembehelyezés elôtt a. A munka megkezdése elôtt az üzemeltetô minden mûködtetô szerkezetet, valamint a munkamenetet meg kell, hogy ismerje. Az üzembehelyezés alatt ez már túl késô! b. A jármû vagy a gép üzembehelyezése elôtt ellenôrizni kell a közlekedésiés üzembiztonsági feltételeket. 5.) Azbeszt Bizonyos kereskedelmi alkatrészek mûszaki okok miatt azbesztet tartalmazhatnak. Figyeljük az alkatrészek jelzését. 6.) Személyek szállítása tilos a. Személyek szállítása a gépen nem megengedett. b. A gépet a közutakon csak a közútra elôírt pozícióban szabad szállítani. 7.) Menetsebesség munkagéppel való felszerelés esetében a. A vontatójármû elôl és hátul elegendô mennyiségû ballasztsúllyal van ellátva, hogy a kormányozhatóságot és a fékezhetôséget biztosítsa (a jármû önsúlyának legalább 20%-a a mellsô tengelyre essen). b. A menettulajdonságokat közúton a munkagé pek befolyásolják. A haladási módot minden kor a domborzatiés talajviszonyokhoz kell igazítani. c. K a n y a r m e n e t b e n Kg v o n t a t o t t k o c s i v a l 20% e z e n k í v ü l m é g a kirakodás távolságát és a munkagép lendsúlyát is figyelemmel kell kísérni! d. Kanyarmenetben vontatott vagy nyerges felfüggesztésû munkagépek esetében ezenkívül még a kinyúlási távolságot és a munkagép lendsúlyát is figyelembe kell venni! 8.) Általános tudnivalók a. Mielôtt munkagépeket a hárompontfelfüggesztésre akasztunk a rendszerkart olyan állásba kell hozni, hogy véletlen emelés vagy süllyesztés lehetetlen legyen! b. Munkagépeknek a traktorra való csatolása közben sérülés veszélye áll fenn! c. A hárompontrudazat tartományában sérülés veszélye állhat fenn a nyírózúzó helyeken! d. Külsô mûködtetésnél a tevékenység közben ne lépjünk a traktor és a munkagép közé! e. A kardántengely felés leszerelése csak leállított motornál végezhetô. f. Felemelt munkagéppel történô közúti közlekedésnél a kezelôkart lesüllyedés ellen reteszelni kell. g. A traktor elhagyása elôtt a munkagépeket eresszük le a talajra - a gyujtáskulcsot húzzuk ki! h. A traktor és a munkagép között senki sem tartózkodhat anélkül, hogy a jármû elgördülés ellen rögzítôfékkel és/vagy alátétékekkel biztosítva ne legyen! i. Minden ápolási-, karbantartási-, és átszerelési munkánál a meghajtómotort le kell állítani és a meghajtókardántengelyt ki kell húzni. 9.) A gép tisztítása A csapágyakat és hidraulika alkatrészeket ne tisztítsuk nagynyomású tisztítóberendezéssel 9400_-Anhang A_Sicherheit - A 1 -

30 Melléklet - B KARDÁNTENGELY A kardántengely illesztése Munkavédelmi eligazítások A helyes hossz az egymás mellé helyezett kardántengelyfelek alapján állapítható meg. A gép üzembehelyezésénél a jóváhagyott hajtótengelycsonk fordulatszámát nem szabad túllépni. - A tengelycsonk lekapcsolása után a munkagép még utánforoghat. Csak akkor szabad rajta munkát végezni, ha a gép teljesen leállt. - A gép leállításánál a kardántengelyt elôírásszerûen le kell venni ill. lánc segítségével biztosítani kell. A biztosítóláncot () ne használjuk a kardántengely felakasztására. Figyelem! Csak a megjelölt ill. leszállított kardántengelyt használja, mivel különben az esetleges káresetekért a gyártó garanciát nem vállal. ossztolási folyamat - A kardántengelyfelek hosszillesztése úgy történik, hogy a legrövidebb üzemi hosszakat egymás mellett tartjuk, és megjelöljük. Figyelem! A maximális üzemi hosszra (L1) ügyelni kell. - A lehetô legrövidebb csôátfedésre (min. 1 / 2 X) törekszünk A belsôés külsô védôcsövet egyenletesen rövidítjük Túlterhelésbiztosítást (2) a gépoldalon felhelyezzük! Nagyhatószögû csukló: Maximális lecsévélôdés üzem közben és állóhelyzetben 70 fok. Normálcsukló: Maximális lecsévélôdés állóhelyzetben 90 fok. Maximális lecsévélôdés üzem közben 35 fok. Minden üzembehelyezés elôtt ellenôrizzük a kardántengelyt, hogy a záróelemek biztonsággal bekattantake. Biztonsági lánc - Kardántengelyvédôcsôlánccal körbeforgás elleni biztosításhoz. A kardántengely megfelelô lengéstartományára ügyeljünk! Ápolás Elkopott burkolatokat azonnal újítsuk fel. - Minden üzembehelyezés és minden 8 üzemóra elôtt márkás zsírral le kell kenni. - Minden hosszabb állásidô elôtt a kardántengely tisztítsuk meg és kenjük le. - Téli üzemeltetésnél az összes védôcsövet zsírozzuk le, hogy a keményrefagyást elkerüljük. (A=évente) 8 h FETT 0700_ -Gelenkwelle_BA-ALLG - B1 -

31 Melléklet - B KARDÁNTENGELY Mûködési mód egy bütykös kapcsolókuplung alkalmazásánál A bütykös kapcsolókuplung egy olyan kapcsolókuplung, amely a forgatónyomatékot túlterhelés esetén nullára kapcsolja. A lekapcsolt kuplung a hajtó tengelycsonkmeghajtás szétcsatolásával bekapcsolható. A k u p l u n g b e k a p c s o l á s i f o r d u l a t s z á m a 200 f/perc alatt van. FIGYELEM! Az újbóli bekapcsolás csökkentett tengelycsonkfordulatszám esetében is lehetséges. TANÁCS! A kardántengely bütykös kapcsolókuplungjának nincs töltéskijelzôje. Ez egy tisztán túlterhelési biztosítás, amely az Ön jármûvét sérülésektôl óvja. Elôírásszerû haladás mellett elkerülhetô a kuplung gyakori mûködtetése és megóvja ezt és a gépet a szükségtelen kopásoktól. Kenési intervallum: 500 óra (speciális kenôzsír) Csúszókuplungos kardántengelyeknél fontos Túlterhelés és rövid idejû nyomatékcsúcsok esetében a nyomaték korlátozásra kerül és az átviteli idô alatt egyenletesen kerül továbbításra. Az elsô használat elôtt és hosszabb idejû leállítás után a csúszókuplungok mûködését ellenôrizni kell. a.) A K90, K90/4 és K94/1 nyomórugók illetve a K92 és K92/4 állítócsavarok L méretét meg kell határozni, b.) A csavarokat ki kell lazítani, így a csúszókuplungok tehermentesülnek. A kuplungot át kell forgatni. c.) A csavarokat be kell állítani az L méretre. A kuplung újra üzemkész. K0,K0/,K/1 L K2E,K2/E L 0700_ -Gelenkwelle_BA-ALLG - B1 -

32 FETT D Schmierplan 8 h alle 8 Betriebsstunden 20 h alle 20 Betriebsstunden 40 F alle 40 Fuhren 80 F alle 80 Fuhren 1 J 1 x jährlich 100 ha alle 100 ektar FETT FETT = Anzahl der Schmiernippel (IV) Siehe Anhang "Betriebsstoffe" Liter Liter * Variante RUS Siehe Anleitung des erstellers Πρόγραμμαλίπανσης GR 8 h κάθε 8 ώρες λειτουργίας 20 h κάθε 20 ώρες λειτουργίας 40 F κάθε 40 χρήσεις 80 F κάθε 80 χρήσεις 1 J 1 x ετησίως 100 ha κάθε 100 εκτάρια FETT ΓΡΑΣΟ = Αριθμός των θηλών λίπανσης (IV) Βλέπε Παράρτημα Καύσιμα Λίτρα Λίτρα * Έκδοση EE Βλέπε Οδηγίες του Κατασκευαστή Õlitusplaan 8 h iga 8 töötunni järel 20 h iga 20 töötunni järel 40 F iga 40 laadimiskorra järel 80 F iga 80 laadimiskorra järel 1 J 1 x aastas 100 ha iga 100 ha järel FETT õlitus = õlitusniplite arv (IV) vt Lisa - määrdeained Liter liiter * variant valmistaja kasutusjuhendit Схема смазки 8 h чеpез каждые 8 часов pаботы 20 h чеpез каждые 20 часов pаботы 40 F чеpез каждые 40 подвод 80 F чеpез каждые 80 подвод 1 J 1 pаз в год 100 ha чеpез каждые 100 га FETT СМАЗКА / OIL МАСЛО = количество смазочных ниппелей (IV) С м. п p и л о ж е н и е «Эксплуатационные матеpиалы» Litre л и т p ( к о л и ч е с т в о в о м а с л а, жидкость,...) * Ваpиант Смотpи pуководство изготовителя CZ MazacÌ pl n 8 h každých 8 hodin 20 h každých 20 hodin 40 F každých 40 vozů 80 F každých 80 vozů 1 J 1 x ročně 100 ha po 100 ha FETT TUK = Počet mazacích hlaviček (IV) Viz kapitola Mazací prostředky vydání Litre litru * Varianta viz. příručka výrobce Kenési terv 8 h Minden 8 üzemóra után 20 h Minden 20 üzemóra után 40 F Minden 40 menet után 80 F Minden 80 menet után 1 J 1 x évente 100 ha Minden 100 hektár után FETT ZSÍR = A zsírzógombok száma (IV) Lásd az üzemi anyagok c. fejezetet Litre Litre * változat TR Násd a gyártó leírásat! Yağlama planı 8 h her 8 kullanım saatinde bir 20 h her 20 kullanım saatinde bir 40 F her 40 taksitte bir 80 F her 80 taksitte bir 1 J yılda 1 defa 100 ha her 100 hektarda bir FETT YAĞ = Yağlama memelerinin sayısı (IV) Bakınız Ek Yakıtlar Litre Litre * Çeşit RO Bakınız üreticinin talimatları Plan de ungere 8 h la fiecare 8 ore de funcţionare 20 h la fiecare 20 ore de funcţionare 40 F la fiecare 40 încărcări 80 F la fiecare 80 încărcări 1 J 1 dată pe an 100 ha la fiecare 100 hectare FETT GRĂSIME = Numărul niplurilor de ungere (IV) Vezi suplimentul Lubrificanţi Liter Litri * Variantă Vezi instrucţiunile producătorului PL SLO UA Plan smarowania 8 h smarowaê co 8 roboczogodzin 20 h smarowaê co 20 roboczogodzin 40 F smarowaê co 40 przejazdûw 80 F smarowaê co 80 przejazdûw 1 J smarowaê raz w roku 100 ha smarowaê co 100 ha FETT smar = iczba punktûw smarowania (IV) Litre litr * Wariant Zobacz instrukcjí obs ugi producenta Načrt mazan ja 8 h po 8 obratovalnih urah 20 h po 20 obratovalnih urah 40 F po 40 vožnjah 80 F po 80 vožnjah 1 J 1 x letno 100 ha po 100 hektarjih FETT maščoba = število mazalk (IV) glej dodatek»delovni materiali«liter liter * varianta glej navodila proizvajalca Графік змащування 8h 20h 40 F кожні 40 поїздок 80 F кожні 80 поїздок 1 J 1 x на рік кожні 8 годин роботи кожні 20 годин роботи 100 hа кожні 100 гектарів FETT Мастило = Кількість мастильних ніпелів (IV) Дивіться додаток "gпаливомастильні матеріалиu" Litre Літр * Варіанти LV Дивіться інструкцію виробника Eļļošanas plāns 8 h ik pēc katrām 8 darba stundām 20 h ik pēc katrām 20 darba stundām 40 F ik pēc katrām 40 piekabēm 80 F ik pēc katrām 80 piekabēm 1 J 1 x gadā 100 ha ik pēc katriem 100 hektāriem FETT smērviela = ziežvārstu skaits (IV) skatīt pielikumu "Ekspluatācijas materiāli" Liter litri * varianti skatīt ražotāja instrukciju 9900-OST Legende-Schmierpl / BA/EL Allg / Betriebsstoffvorschrift

33 FETT 0200 Schmierplan_

34 Üzemanyagok 1997-ös kiadás A gép teljesítménye és élettartama függ a gondos karbantartástól és a jó üzemanyagok alkalmazásától. Üzemanyagfelsorolásunk megkönnyíti az alkalmas üzemanyagok helyes kiválasztását. A kenéstervben a mindenkor alkalmazandó üzemanyagot jelzéssel (pl. III ) szimbolizáljuk. Az Üzemanyagjelölés segítségével a kívánt minôségi ismérv és az ásványolajcégek megfelelô terméke kiválasztható. Az ásványolajcégek jegyzéke a teljesség igénye nélkül készült. A hajtómûolajat a kezelési utasítás szerint - de legalább évente 1x cserélni kell. - Az olajleeresztô csavart kivesszük, a régi olajat leeresztjük és annak rendje módja szerint eltávolítjuk. Leállítás elôtt (téli idôszak) olajcserét végzünk és minden kenôhelyet megkenünk. Csupasz fémrészeket kívülrôl (csuklók stb.) a következô táblázat egy IV rovat szerinti termékével megzsírozzuk, hogy a rozsdától védjük. (II) F E T T I II III IV V (IV) VI VII Ö L Üzemanyag karakterisztika igényelt minöségi ismérv LP IDRAULIKA DIN 51524, 2. rész t. MEGJEGYZÉSEK * ** *** SAE 30 motorolaj az API CD/SF szerint SAE 90 ill. SAE 85 W-140 hajtó müolaj az API-GL 4 vagy API-GL 5 Li-zsír (DIN , KP 2K) Folyékony hajtómükenöanyag (DIN :GO) Komplexzsír (DIN : KP 1R) SAE 90 ill. 85 W-140 hajtómü-olaj az API-GL 5 szerint - D34 -

35 Firma Company Société Societá AGIP ARAL I (II) II III F E T T IV (IV) V VI VII MEGJEGYZÉSEK OSO 32/46/68 ARNICA 22/46 VITAM GF 32/46/68 VITAM F 32/46 MOTOROIL D 30 SIGMA MULTI 15W-40 SUPER TRACTOROIL UNIVERS. 15W-30 SUPER KOWAL 30 MULTI TURBO- RAL SUPER TRAKTORAL 15W-30 ROTRA Y 80W-90/85W-140 ROTRA MP 80W-90/85W-140 GETRIEBEÖL EP 90 GETRIEBEÖL YP 85W-90 GR MU 2 GR SLL GR LFO ROTRA MP 80W-90 ROTRA MP 85W-140 ARALUB L 2 ARALUB FDP 00 ARALUB FK 2 GETRIEBEÖL YP 90 - Ö L AVIA BAYWA BP CASTROL ELAN ELF ESSO EVVA FINA FUCS GENOL MOBIL RG SELL TOTAL VALVOLINE VEEDOL WINTERSALL * Folyadékfékestrktorokka végzett esatolt munkáknál J 20 A specifikáció szükség AVILUB RL 32/46 AVILUB VG 32/46 YDRAULIKÖL LP 32/46/68 SUPER 2000 CD-MC * YDRA YDR. FLUID * YDRAU- LIKÖL MC 530 ** PLANTOYD 40N *** MOTOROIL D 30 MULTIGRADE DC 15W-40 TRAC- TAVIA F SUPER 10 W-30 SUPER 2000 CD-MC SUPER 2000 CD D SUPERIOR 20 W-30 D SUPERIOR SAE 30 ENERGOL SF 32/46/68 VISCO 2000 ENERGOL D 30 VANELLUS M 30 YSPIN AWS 32/46/68 YSPIN AW 32/46 RX SUPER DIESEL 15W-40 POWERTRANS GETRIEBEÖL MZ 90 M MULTIYP 85W-140 SUPER 8090 MC YPOID 80W-90 YPOID 85W-140 GEAR OIL 90 EP YPOGEAR 90 EP EPX 80W-90 YPOY C 80W-140 AVIA MERZWECKFETT AVIA ABSCMIERFETT MULTI FETT 2 SPEZIALFETT FLM PLANTOGEL 2 N AVIA GETRIEBEFLIESSFETT AVIALUB SPEZIALFETT LD GETRIEBEÖL YP 90 EP MULTIYP 85W-140 EP GETRIEBEFLIESSFETT NLGI 0 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N ENERGREASE LS-EP 2 FLIESSFETT NO ENERGREASE TO CASTROLGREASE LM RENOPLEX EP 1 YPOID 85W-140 OLEX PR 9142 YPOGEAR 90 EP YPOGEAR 85W-140 EP IMPERVIA MMO CASTROLGREASE LMX EPX 80W-90 YPOY C 80W-140 ** idraulikaolajok LP-(D) + V *** LP + V növénbázisú hidraulikaolajok biológiailag lebonthatók, ezért különösen környeze barát termékek LP 32/46/68 LP-M M32/M46 OLNA 32/46/68 YDRELF 46/68 NUTO 32/46/68 NUTO P 32/46/68 MOTORÖL 100 MS SAE 30 MOTORÖL 104 CM 15W-40 AUS- TROTRAC 15W-30 PERFORMANCE 2 B SAE TOURS 20W-30 TRACTORELF ST 15W-30 PLUS MOTORÖL 20W-30 UNIFARM 15W-30 GETRIEBEÖL MP 85W-90 GETRIE- BEÖL B 85W-90 GETRIEBEÖL C 85W-90 TRANSELF TYP B 90 85W-140 TRANSELF EP 90 85W-140 GEAROIL GP 80W-90 GEAROIL GP 85W-140 LORENA 46 LITORA 27 EPEXA 2 ROLEXA 2 MULTI 2 RENOX 34 GA O EP POLY G O MULTI PURPOSE GREASE FIBRAX EP 370 NEBULA EP 1 GP GREASE GETRIEBEÖL B 85W-90 GETRIEBE- ÖL C 85W-140 MULTIMOTIVE 1 TRANSELF TYP B 90 85W-140 TRANSELF TYP BLS 80 W-90 GEAR OIL GX 80W-90 GEAR OIL GX 85W-140 ENAK LP 32/46/68 ENAK MULTI 46/68 SUPER EVVAROL D/B SAE 30 UNIVERSAL TRACTOROIL SUPER YPOID GA 90 YPOID GB 90 OCDRUCKFETT LT/SC 280 GETRIEBEFETT MO 370 EVVA CA 300 YPOID GB 90 YDRAN 32/46/68 DELTA PLUS SAE 30 SUPER UNIVERSAL OIL RENOLIN 1025 MC *** TITAN YDRAMOT 1030 MC ** RENOGEAR YDRA * PLANTOYD 40N *** TITAN YDRAMOT 1O3O MC TITAN UNIVERSAL D PONTONIC N 85W-90 PONTONIC MP 85W-90 85W-140 SUPER UNIVERSAL OIL RENOGEAR SUPER 8090 MC RENOGEAR YPOID 85 W-140 RENOGEAR YPOID 90 MARSON EP L 2 NATRAN 00 MARSON AX 2 PONTONIC MP 85W-140 RENOLIT MP RENOLIT FLM 2 RENOLIT ADESIV 2 PLANTOGEL 2 N RENOSOD GFO 35 DURAPLEX EP 00 PLANTOGEL 00N RENOPLEX EP 1 RENOGEAR SUPER 8090 MC RENOGEAR YPOID 85W-140 RENOGEAR YPOID 90 YDRAULIKÖL LP/32/46/68 YDRAMOT 1030 MC * YDRAU- LIKÖL 520 ** PLANTOYD 40N *** MULTI TC YDRAMOT 15W-30 YDRAMOT 1030 MC GETRIEBEÖL MP 90 YPOID EW 90 YPOID 85W-140 MERZWECKFETT SPEZIALFETT GLM PLANTOGEL 2 N GETRIEBEFLIESSFETT PLANTOGEL 00N RENOPLEX EP 1 YPOID EW 90 YPOID 85W-140 DTE 22/24/25 DTE 13/15 RENOLIN B 10/15/20 RENOLIN B 32 VI/46VI TELLUS S32/S 46/S68 TELLUS T 32/T46 AZOLLA ZS 32, 46, 68 EQUIVIS ZS 32, 46, 68 D 20W-20 DELVAC 1230 SUPER UNIVERSAL 15W-30 EXTRA D 30 SUPER D 20 W-30 AGROMA 15W-30 ROTELLA X 30 RIMULA X 15W-40 RUBIA 30 MULTAGRI TM 15W-20 MOBILUBE GX 90 MOBILUBE D 90 MOBILUBE D 85W-140 MERZWECKGETRIEBEÖlSAE90 YPOID EW 90 SPIRAX 90 EP SPIRAX D 90 SPIRAX D 85/140 TOTAL EP 85W-90 TOTAL EP B 85W-90 MOBILGREASE MP MOBILUX EP 004 MOBILPLEX 47 MOBILUBE D 90 MOBILUBE D 85W-140 MERZWECKFETT RENOLIT MP DURAPLEX EP RETINAX A ALVANIA EP 2 RENOSOD GFO 35 RENOPLEX EP 1 YPOID EW 90 SPEZ. GETRIEBEFETT SIMMNIA GREASE O AEROSELL GREASE 22 DOLIUM GREASE R SPIRAX D 90 SPIRAX D 85W-140 MULTIS EP 2 MULTIS EP 200 MULTIS T 1 TOTAL EP B 85W-90 ULTRAMAX LP 32/46/68 SUPER TRAC FE 10W-30* ULTRAMAX VLP 32 ** ULTRAPLANT 40 *** SUPER PO 30 STOU 15W-30 SUPER TRAC FE 10W-30 ALL FLEET PLUS 15W-40 P GEAR OIL 90 oder 85W-140 TRANS GEAR OIL 80W-90 MULTILUBE EP 2 VAL-PLEX EP 2 PLANTOGEL 2 N RENOLIT LZR 000 DEGRALUB ZSA 000 DURAPLEX EP 1 P GEAR OIL 90 oder 85W-140 ANDARIN 32/46/68 D PLUS SAE 30 MULTIGRADE SAE 80/90 MULTI- GEAR B 90 MULTIGEAR C SAE 85W-140 MULTIPURPOSE MULTIGEAR B 90 MULTI C SAE 85W-140 WIOLAN S (G) 32/46/68 WIOLAN VG 46 ** WIOLAN R 32/46 *** YDROLFLUID * MULTI-REKORD 15W-40 PRIMANOL REKORD 30 YPOID-GETRIEBEÖL 80W-90, 85W-140 MERZWECKGETRIEBEÖL 80W-90 WIOLUB LFP 2 WIOLUB GFW WIOLUB AFK 2 YPOID-GETRIEBEÖL 80W-90, 85W D35 -
