Kezelési Utasítás + ÙTMUTATÁSOK TERMÉKÁTADÁSHOZ oldal Az eredeti kezelési utasítás fordítása

Átírás

1 Kezelési Utasítás + ÙTMUTATÁSOK TERMÉKÁTADÁSOZ oldal Az eredeti kezelési utasítás fordítása Nr U.80N.0 JUMBO 6010 Profiline (Típus 549 : ) JUMBO 6610 Profiline (Típus 548 : ) JUMBO 7210 Profiline (Típus 550 : ) JUMBO 8010 Profiline (Típus 551 : ) JUMBO Profiline (Típus 555 : ) Rendfelszedő kocsi

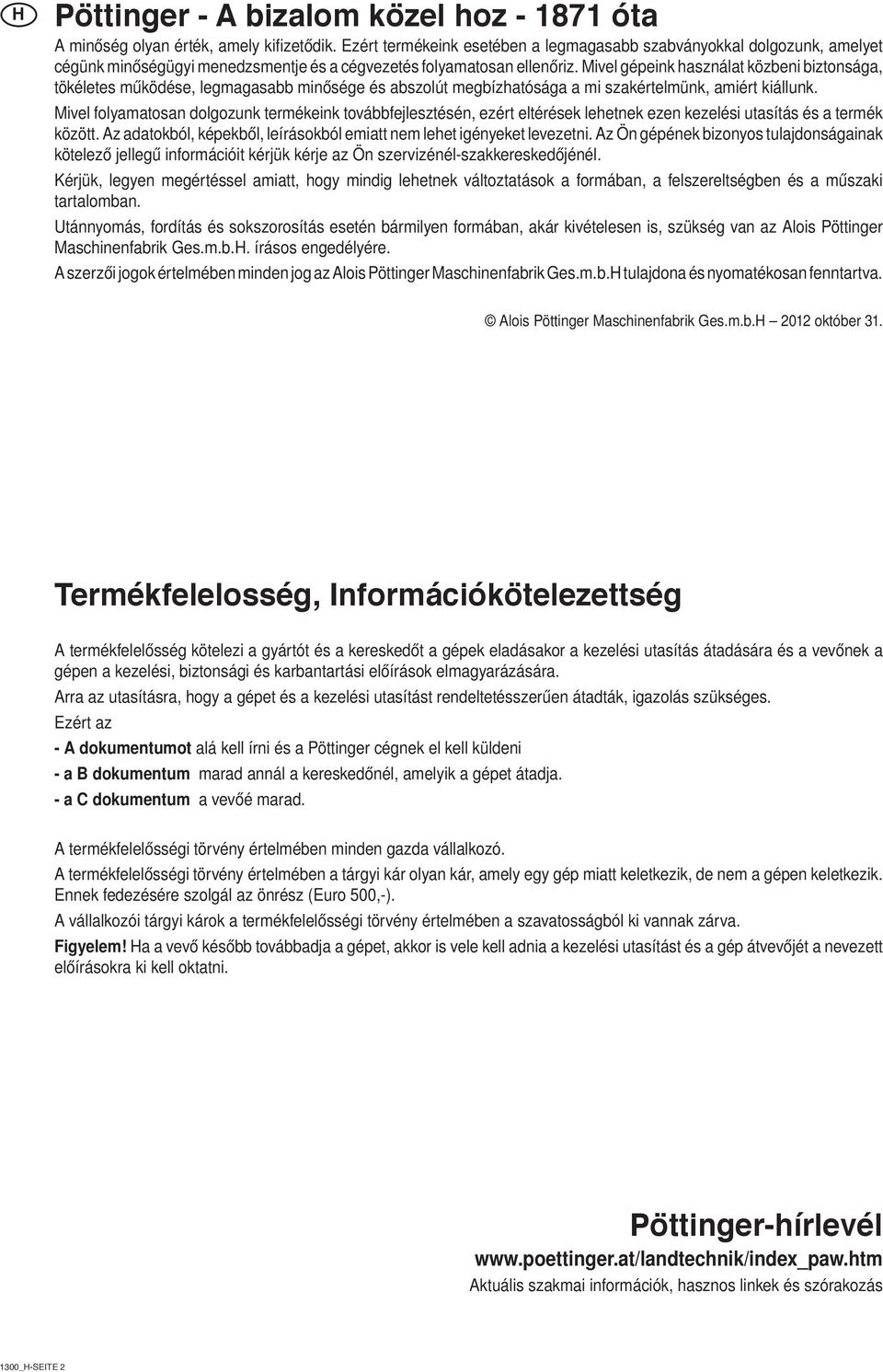

2 Pöttinger - A bizalom közel hoz óta A minőség olyan érték, amely kifizetődik. Ezért termékeink esetében a legmagasabb szabványokkal dolgozunk, amelyet cégünk minőségügyi menedzsmentje és a cégvezetés folyamatosan ellenőriz. Mivel gépeink használat közbeni biztonsága, tökéletes működése, legmagasabb minősége és abszolút megbízhatósága a mi szakértelmünk, amiért kiállunk. Mivel folyamatosan dolgozunk termékeink továbbfejlesztésén, ezért eltérések lehetnek ezen kezelési utasítás és a termék között. Az adatokból, képekből, leírásokból emiatt nem lehet igényeket levezetni. Az Ön gépének bizonyos tulajdonságainak kötelező jellegű információit kérjük kérje az Ön szervizénél-szakkereskedőjénél. Kérjük, legyen megértéssel amiatt, hogy mindig lehetnek változtatások a formában, a felszereltségben és a műszaki tartalomban. Utánnyomás, fordítás és sokszorosítás esetén bármilyen formában, akár kivételesen is, szükség van az Alois Pöttinger Maschinenfabrik Ges.m.b.. írásos engedélyére. A szerzői jogok értelmében minden jog az Alois Pöttinger Maschinenfabrik Ges.m.b. tulajdona és nyomatékosan fenntartva. Alois Pöttinger Maschinenfabrik Ges.m.b október 31. Termékfelelősség, Információkötelezettség A termékfelelősség kötelezi a gyártót és a kereskedőt a gépek eladásakor a kezelési utasítás átadására és a vevőnek a gépen a kezelési, biztonsági és karbantartási előírások elmagyarázására. Arra az utasításra, hogy a gépet és a kezelési utasítást rendeltetésszerűen átadták, igazolás szükséges. Ezért az - A dokumentumot alá kell írni és a Pöttinger cégnek el kell küldeni - a B dokumentum marad annál a kereskedőnél, amelyik a gépet átadja. - a C dokumentum a vevőé marad. A termékfelelősségi törvény értelmében minden gazda vállalkozó. A termékfelelősségi törvény értelmében a tárgyi kár olyan kár, amely egy gép miatt keletkezik, de nem a gépen keletkezik. Ennek fedezésére szolgál az önrész (Euro 500,-). A vállalkozói tárgyi károk a termékfelelősségi törvény értelmében a szavatosságból ki vannak zárva. Figyelem! a a vevő később továbbadja a gépet, akkor is vele kell adnia a kezelési utasítást és a gép átvevőjét a nevezett előírásokra ki kell oktatni. Pöttinger-hírlevél Aktuális szakmai információk, hasznos linkek és szórakozás 1300_-SEITE 2

3 ÙTMUTATÁSOK TERMÉKÁTADÁSOZ Dokument D ALOIS PÖTTINGER Maschinenfabrik Gmb A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMB D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMB Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Kérjük, hogy a termékszavatossági kötelezettség szerint ellenôrizzék a következô pontokat. Az illetô pontokat kérjük bejelölni. X Ellenôrizzük a gépet a szállítólevél alapján. Minden mellékelt alkatrészt távolítsunk el. Minden biztonságtechnikai berendezés, kardántengely és kezelôelemek rendelkezésre állnak. A gép ill. berendezés kezelését, üzembehelyezését és ápolását a vevôvel ismertetni és tisztázni szükséges. Ellenôrizzük az abroncsok megfelelô levegônyomását. Ellenôrizzük a kerékanyák kellô mértékû meghúzottságát. Mutassunk rá a helyes erôleadótengelyfordulatszámra. Mutassuk be és magyarázzuk el a mechanikus funkciókat (hátfal nyitása be- és kihajtása stb.) Magyarázzuk el a vágókések be- és kiszerelését. ozzuk létre az elektromos kapcsolatot a traktorral, és ellenôrizzük a helyes csatlakozást (54 g csatl.). Ügyeljünk a kezelési utasításban foglaltak betartására! beachten! Végezzük el a traktorhoz való illesztést: vonórúd magasság, fékhúzal elhelyezése, kézifékkar elhelyezése a traktorfülkében. Kardántengelyt megfelelôen hosszabbítsuk meg. Ellenôrizzük és magyarázzuk el az elektromos berendezés funkcióját. ozzuk létre a traktorral való hidraulikus kapcsolatot és ellenôrizzük a helyes csatlakozást. Mutassuk be és magyarázzuk el a hidraulika funkcióit (csuklós vonórúd, hátfal nyitása stb.) eszteljük le a rögzítô- és üzemi fék funkcióját. Próbajáratás lefolytatásra került és nem állapítottunk meg hiányosságokat. Mûködési magyarázat próbajáratásnál. Ellenôrizzük a rakodóagregátnál a ki- és bekapcsoló-automatikát. Magyarázzuk el a szállítási- és munkahelyzetbe való áthajtást. Tájékoztassunk az opciós- ill. kiegészítôfelszerelésekrôl. Utaljunk a kezelési utasításban foglaltak feltétlen elolvasására. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. - Ebbôl a célból az A okmányt a Pöttinger cégnek aláírva meg kell küldeni vagy az interneten keresztül ( továbbítani kell - A B okmány a gépet átadó cégnél marad. - A C okmányt a vevô megtartja Dokum D Anhänger - 3 -

4 TARTALOMJEGYZÉK Tartalomjegyzék FIGYELEMEZTETÔ JELZÉSEK CE-jel... 6 Figyelmeztetô jelek jelentése... 6 ÜZEMBEELYEZÉS Åltalános biztonságtecnikai utasítások a pótkocsi használatára... 7 Utasítások közúti közlekedéshez Jumbo Üzembehelyezés elôtt... 9 FELSZERELÉS A TRAKTORRA idraulikacsatlakozás A hidraulikatömlô csatlakoztatása ozzuk létre a traktorral való kapcsolatot...11 A vezetéktartó beállítása...11 Kardántengely...11 A pótkocsi csatlakoztatás beállítása Lengéscsillapítás 1) A vonórúd beállítása Az utánfutó kormányzott tengelyének lezárása A vonórúd beállítása...14 Vonóvilla felszerelésének mûszaki leírása...14 Golyós vonókupplung...14 TÁMASZTÓLÁB A támasztóláb kezelése A kocsi leállítása PICK-UP A pick-up lengési tartomány beállítása A Pick-up tehermentesítésének beállítása Pick-up Super Large Entlastung einstellen...17 Pick-up Super Large Sensoren für schwenkbare Tasträder...17 VÅGÒSZERKEZET Fontos, hogy ellenôrizzük a késtartókat minden munkakezdés elôtt A kések kioldása A késtartó gerendely oldalsó kihajtása karbantartáshoz A késtartó visszafordítása A vágószerkezet kezelése Beállítások A késtartó beállítása A kések beállítása A késeknek a tömörítôrotortól mért távolságának ellenôrzése ÁTFAL Biztonsági berendezés Ürítés adagolóhengerek segítségével Az adagolóhengerek kiszerelése ADAGOLÓENGEREK Kaparófenéklap kapcsolása Egy olajkapcsoló beszerelése FELÉPÌTMÉNY A felépítmény felsô részének felállítása POWER CONTROL -VEZÉRLÉS A terminál teljesítmény-jellemzői Üzembe helyezés A billentyűzet kiosztása Menüstruktúra Menük idraulikus vezérlésű keresztirányú szállítószalag.. 36 Mechanikus keresztirányú szállítószalag Diagnózis funkció Felügyeleti figyelmeztetések ISOBUS-TERMINÁL A kezelés struktúrája rendfelszedô kocsi ISOBUSos kialakítással...51 Start menü Alapbeállítások menüje Kombinálta csapóajtó menü Rakodás menüje Kirakodás menüje Adat menü Set menü Konfigurációs menü Teszt menü Diagnosztikai menü Felügyelet által kiadott riasztás A KOCSI MEGRAKÅSA Rakodási folyamat általában A pick-up beállítása A rakodási folyamat megkezdése A rakodási folyamat alatt figyeljünk! ÜZEMBEELYEZÉS A kocsi ürítése Lekapcsolókuplung (NS) az adagolóberendezéshez Az ürítési folyamat befejezése Biztonságtechnikai utasítások Gáztartály Túlterhelés ellen védô kuplung A fék utánállítása Oldalsó védôborítások nyitása Pick-up Prés Vágószerkezet Egy lehúzó kiszerelése ajtómû Láncok Figyelem! A hajtómû rögzítettségét ellenôrizni kell x évente Szenzorok beállítási értékei...74 Olajnyomáskapcsoló Szûrôcsere Az elektromos berendezés biztosítása Az elektronikus alkatrészek ápolása KARBANTARTÁS ÉS GONDOZÁS Biztonságtechnikai utasítások Általános karbantartási utasítások A gépalkatrészek tisztítása Szabadban történô tárolás Téliesítés Kardántengely idraulikus berendezés LÉGFÉKBERENDEZÉS Féktömlô csatlakoztatása A légfékberendezés ápolása és karbantartása Fékbeállítás _-INALT_

5 TARTALOMJEGYZÉK Oldási helyzet a fékszelepen A kocsi leállítása Vészfékszelep KÉNYSZERKORMÁNYZÁS Felszerelés a vontatógépre Munkahenger / tartály feltöltése A kényszerkormányozás beszabályozása Beállítás a munkavégzés során Szükségüzem TENGELYEK ÉS TENGELYBERENDEZÉSEK Kenési helyek Kerekek és fékberendezések karbantartási munkái A hidraulikus futómű karbantartási munkái A BOOGIE futómű karbantartási munkái EMELŐ TENGELY Emelő tengely a Tridem tengely-gépegységhez ELEKTROIDRAULIKA Üzemzavarok és elhárításuk áramszünet esetén MÛSZAKI ADATOK Mûszaki adatok Típustábla elhelyezése A pótkocsi rendeltetésszerû használata elyes szállítás KEREKEK ÉS ABRONCSOK Meghúzási nyomaték Levegônyomás MELLÉKLET KARDÁNTENGELY Általános utasítások A kardántengely illesztése A kardántengely csatlakoztatása A kardántengely használata Megengedett csuklási szög Bütykös tengelykapcsoló A kardántengely lecsatolása Karbantartás Kenés Kenési terv Üzemanyagok IDRAULIKATERV Jumbo Profiline, Jumbo Combiline A megvilágítás vezérlése Kényszerkormányzás ELEKTROMOS KAPCSOLÁSI TERV Etikett elosztószekrény (I. rész) Etikett elosztószekrény (II. rész) KEZELÉS ISO - készülékvezérlés Menü Késélesítés Power Control Menü Késélesítés Az Autocut indítása ÜZEMELTETÉS A késélesítés elindítása A késélesítés leállítása A késélesítő berendezés oldalirányú kihajtása SZERVIZ A kapcsoló szelepek kézi működtetése Elektromos kapcsolási rajz - Autocut idraulika csatlakoztatási terve - Jumbo Autocut idraulika csatlakoztatási terve - Torro Autocut idraulika csatlakoztatási terve - Torro Tisztító KARBANTARTÁS Tisztítás Kenés A köszörűtárcsa cseréje ÖNÁLLÓ IBAELÁRÍTÁS Üzemzavarok elhárítása MÉRLEGBERENDEZÉS DIÓÉJBAN Felépítés és funkció Műszaki adatok KALIBRÁLÁS Általános pontok A vontatórúd kalibrálása A súly kalibrálása üres állapotban Súly kalibrálása teljes rakománnyal SÚLYMÉRÉS Általános pontok a súlyméréshez NULLA súlymérés Súlymérés kézi, vagy automatikus ÜGYFÉL RENDELÉSEK SZÁMLÁLÁSA Általános pontok az adatok elmentéséhez Az ügyféladatok rögzítése ADATTOVÁBBÍTÁS ÉS FELDOLGOZÁS Az adattovábbításhoz szükséges installációk Adattovábbítás Adatfeldolgozás AUTOCUT ÁTTEKINTÉS Felépítés és funkció Műszaki adatok ÁTTEKINTÉS Alapvető pontok A személyzet képesítése Rendeltetésszerű használat Szervezési feladatok Az üzembiztonság megőrzése A karbantartási munkák végrehajtása Különleges veszélyek idraulika _-INALT_

6 FIGYELEMEZTETÔ JELZÉSEK CE-jel A gyártó által felhelyezett CE-jel kifelé dokumentálja, hogy a gép megfelel az Európai Közösség gépgyártási irányelveinek és más elôírásainak. Az EK konformitási nyilatkozat (lásd melléklet). Az EK konformitási nyilatkozat aláírásával a gyártó igazolja, hogy a forgalomba hozott gép minden idevágó biztonsgtechnikai- és egészségügyi követelménynek megfelel. Biztonságtechnikai utasítások Ebben a kezelési utasításban minden olyan hely, ami a biztonságot érinti ezzel a jellel van ellátva. Figyelmeztetô jelek jelentése Åpolási- és javítási munkák megkezdése elôtt a motort le kell állítani, és a kulcsot ki kell húzni. Ne lépjünk a rakfelületre, ha az erôleadótengely csatlakoztatvavan, és a motor jár. Járó traktormotornál ne tartózkodjunk a hátsó rács lengési tartományában. Csak akor lépjünk ide, ha a kibiztosítás be van helyezve Ne nyúljunk hozzá a még mozgó alkatrészekhez, várjuk meg, amíg azok teljesen leállnak. Soha ne nyúljunk a gép olyan részeibe, ahol zúzási veszély áll fenn addig, amíg ott az alkatrészek még mozoghatnak. Károsodás veszélye A csapoknak a kocsi bal és jobb oldalán folyamatosan rögzítve kell lenniük, különben a forgórészek és a hátfal megsérülhetnek. ezért - mindig ellenôrizze hidraulikus nyitás elôtt a hátfalat. Soha ne nyúljunk a pick-up hatókörébe, amíg a traktor motorja csatlakoztatott erôleadótengellyel jár. Forgó alkatrészekbôl származó veszély. Az üzemeltetés során a csapóajtó kilengési tartományában személyek nem tartózkodnak. 1000_-Warnbilder_

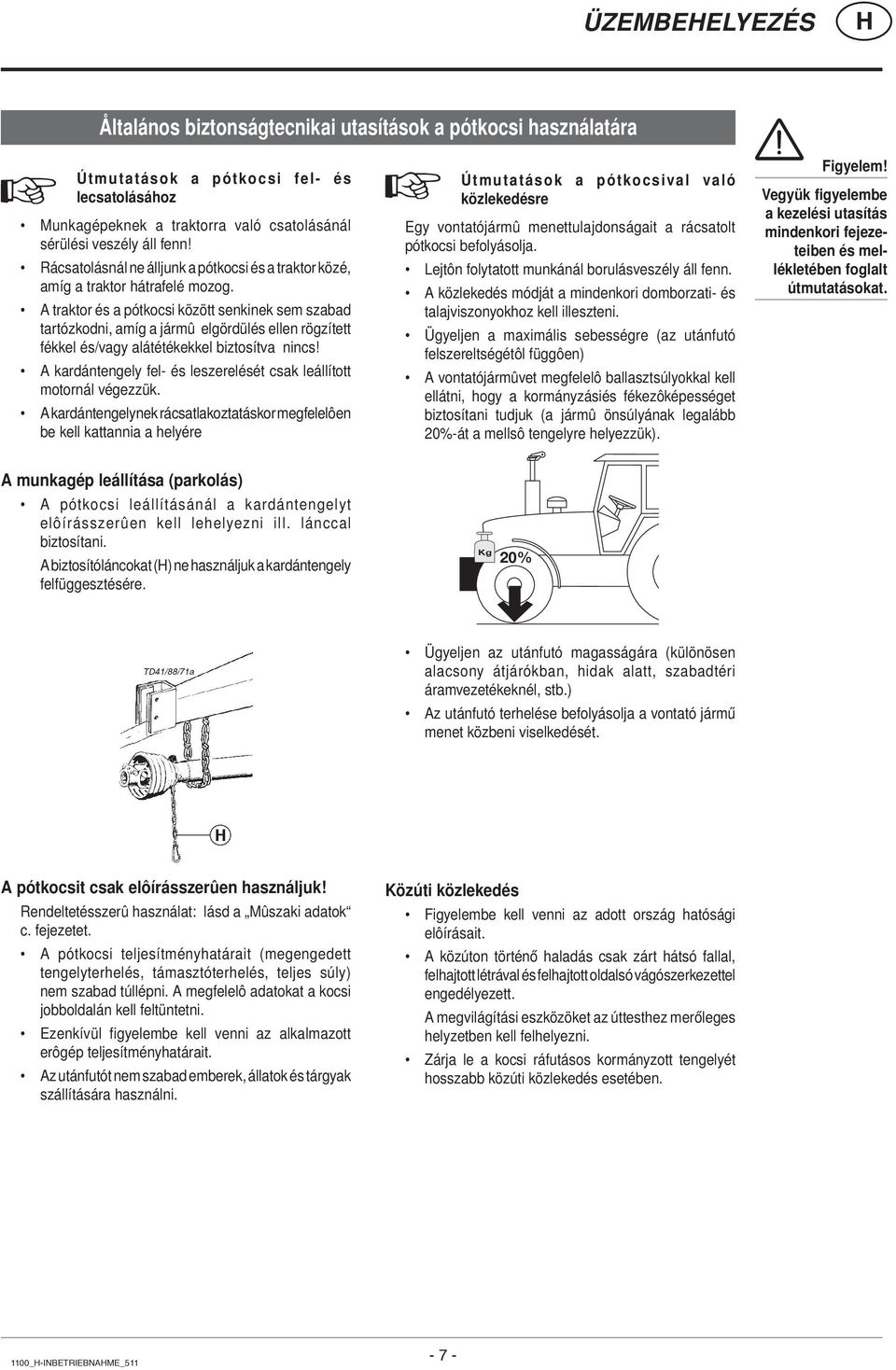

7 ÜZEMBEELYEZÉS Åltalános biztonságtecnikai utasítások a pótkocsi használatára Útmutatások a pótkocsi fel- és lecsatolásához Munkagépeknek a traktorra való csatolásánál sérülési veszély áll fenn! Rácsatolásnál ne álljunk a pótkocsi és a traktor közé, amíg a traktor hátrafelé mozog. A traktor és a pótkocsi között senkinek sem szabad tartózkodni, amíg a jármû elgördülés ellen rögzített fékkel és/vagy alátétékekkel biztosítva nincs! A kardántengely fel- és leszerelését csak leállított motornál végezzük. A kardántengelynek rácsatlakoztatáskor megfelelôen be kell kattannia a helyére Útmutatások a pótkocsival való közlekedésre Egy vontatójármû menettulajdonságait a rácsatolt pótkocsi befolyásolja. Lejtôn folytatott munkánál borulásveszély áll fenn. A közlekedés módját a mindenkori domborzati- és talajviszonyokhoz kell illeszteni. Ügyeljen a maximális sebességre (az utánfutó felszereltségétôl függôen) A vontatójármûvet megfelelô ballasztsúlyokkal kell ellátni, hogy a kormányzásiés fékezôképességet biztosítani tudjuk (a jármû önsúlyának legalább 20%-át a mellsô tengelyre helyezzük). Figyelem! Vegyük figyelembe a kezelési utasítás mindenkori fejezeteiben és mellékletében foglalt útmutatásokat. A munkagép leállítása (parkolás) A pótkocsi leállításánál a kardántengelyt elôírásszerûen kell lehelyezni ill. lánccal biztosítani. A biztosítóláncokat () ne használjuk a kardántengely felfüggesztésére. Kg 20% Ügyeljen az utánfutó magasságára (különösen alacsony átjárókban, hidak alatt, szabadtéri áramvezetékeknél, stb.) Az utánfutó terhelése befolyásolja a vontató jármű menet közbeni viselkedését. A pótkocsit csak elôírásszerûen használjuk! Rendeltetésszerû használat: lásd a Mûszaki adatok c. fejezetet. A pótkocsi teljesítményhatárait (megengedett tengelyterhelés, támasztóterhelés, teljes súly) nem szabad túllépni. A megfelelô adatokat a kocsi jobboldalán kell feltüntetni. Ezenkívül figyelembe kell venni az alkalmazott erôgép teljesítményhatárait. Az utánfutót nem szabad emberek, állatok és tárgyak szállítására használni. Közúti közlekedés Figyelembe kell venni az adott ország hatósági elôírásait. A közúton történő haladás csak zárt hátsó fallal, felhajtott létrával és felhajtott oldalsó vágószerkezettel engedélyezett. A megvilágítási eszközöket az úttesthez merőleges helyzetben kell felhelyezni. Zárja le a kocsi ráfutásos kormányzott tengelyét hosszabb közúti közlekedés esetében. 1100_-INBETRIEBNAME_

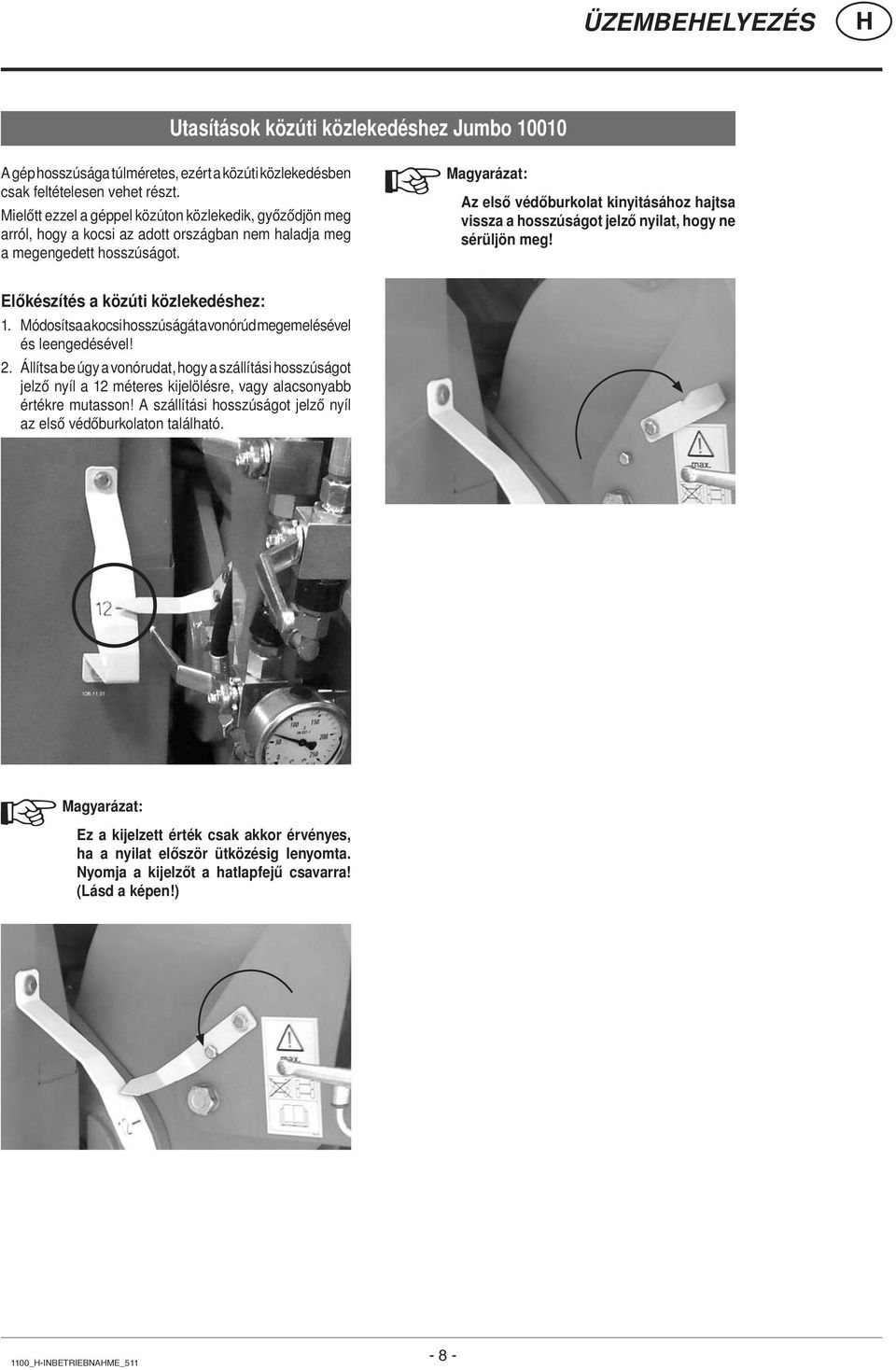

8 ÜZEMBEELYEZÉS Utasítások közúti közlekedéshez Jumbo A gép hosszúsága túlméretes, ezért a közúti közlekedésben csak feltételesen vehet részt. Mielőtt ezzel a géppel közúton közlekedik, győződjön meg arról, hogy a kocsi az adott országban nem haladja meg a megengedett hosszúságot. Magyarázat: Az első védőburkolat kinyitásához hajtsa vissza a hosszúságot jelző nyilat, hogy ne sérüljön meg! Előkészítés a közúti közlekedéshez: 1. Módosítsa a kocsi hosszúságát a vonórúd megemelésével és leengedésével! 2. Állítsa be úgy a vonórudat, hogy a szállítási hosszúságot jelző nyíl a 12 méteres kijelölésre, vagy alacsonyabb értékre mutasson! A szállítási hosszúságot jelző nyíl az első védőburkolaton található. Magyarázat: Ez a kijelzett érték csak akkor érvényes, ha a nyilat először ütközésig lenyomta. Nyomja a kijelzőt a hatlapfejű csavarra! (Lásd a képen!) 1100_-INBETRIEBNAME_

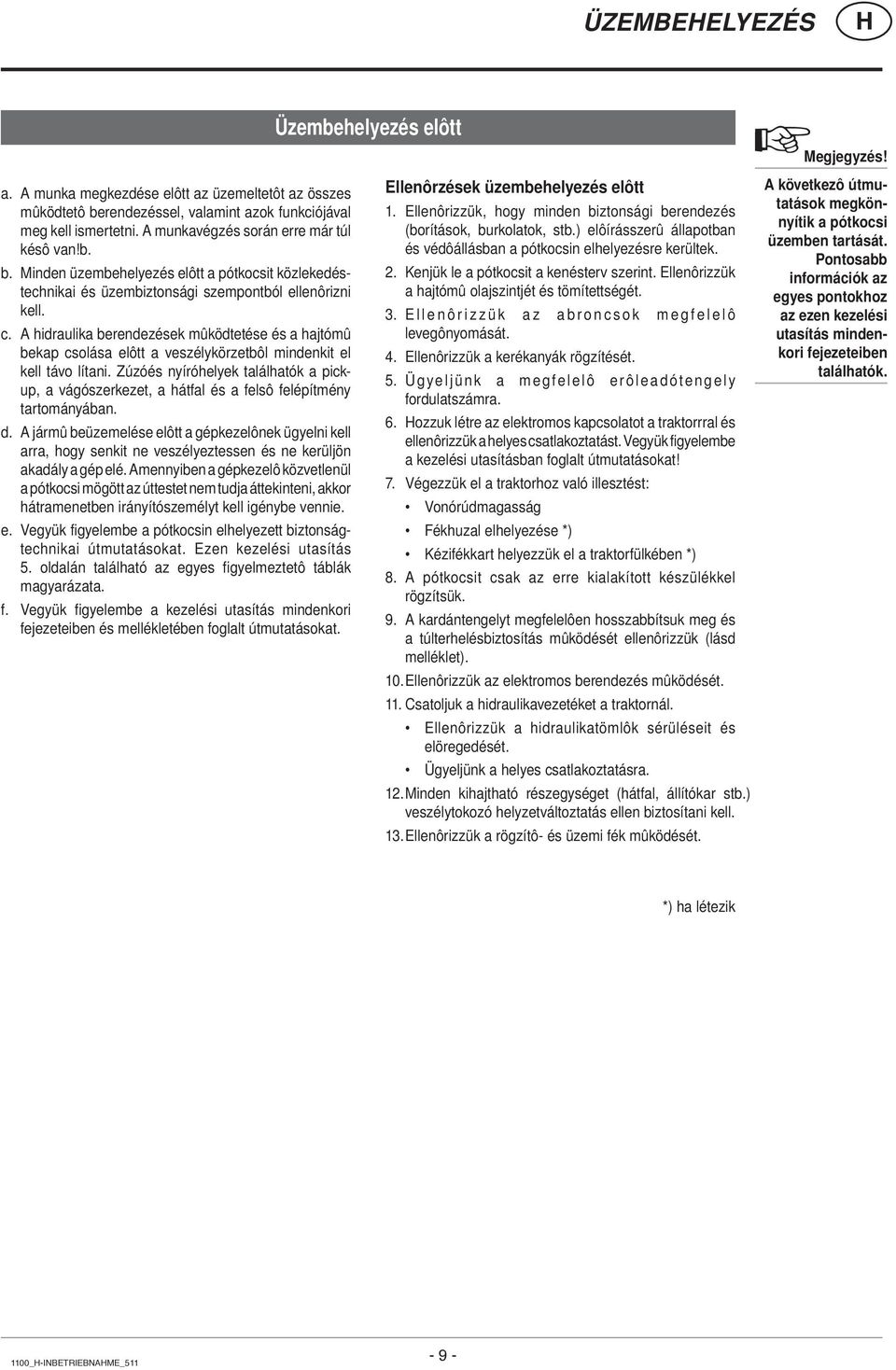

9 ÜZEMBEELYEZÉS Üzembehelyezés elôtt Megjegyzés! a. A munka megkezdése elôtt az üzemeltetôt az összes mûködtetô berendezéssel, valamint azok funkciójával meg kell ismertetni. A munkavégzés során erre már túl késô van!b. b. Minden üzembehelyezés elôtt a pótkocsit közlekedés - technikai és üzembiztonsági szempontból ellenôrizni kell. c. A hidraulika berendezések mûködtetése és a hajtómû bekap csolása elôtt a veszélykörzetbôl mindenkit el kell táv o lítani. Zúzóés nyíróhelyek találhatók a pickup, a vágószerkezet, a hátfal és a felsô felépítmény tartományában. d. A jármû beüzemelése elôtt a gépkezelônek ügyelni kell arra, hogy senkit ne veszélyeztessen és ne kerüljön akadály a gép elé. Amennyiben a gépkezelô közvetlenül a pótkocsi mögött az úttestet nem tudja áttekinteni, akkor hátramenetben irányítószemélyt kell igénybe vennie. e. Vegyük figyelembe a pótkocsin elhelyezett biztonság - technikai útmutatásokat. Ezen kezelési utasítás 5. oldalán található az egyes figyelmeztetô táblák magyarázata. f. Vegyük figyelembe a kezelési utasítás mindenkori fejezeteiben és mellékletében foglalt útmutatásokat. Ellenôrzések üzembehelyezés elôtt 1. Ellenôrizzük, hogy minden biztonsági berendezés (borítások, burkolatok, stb.) elôírásszerû állapotban és védôállásban a pótkocsin elhelyezésre kerültek. 2. Kenjük le a pótkocsit a kenésterv szerint. Ellenôrizzük a hajtómû olajszintjét és tömítettségét. 3. Ellenôrizzük az abroncsok megfelelô levegônyomását. 4. Ellenôrizzük a kerékanyák rögzítését. 5. Ügyeljünk a megfelelô erôleadótengely fordulatszámra. 6. ozzuk létre az elektromos kapcsolatot a traktorrral és ellenôrizzük a helyes csatlakoztatást. Vegyük figyelembe a kezelési utasításban foglalt útmutatásokat! 7. Végezzük el a traktorhoz való illesztést: Vonórúdmagasság Fékhuzal elhelyezése *) Kézifékkart helyezzük el a traktorfülkében *) 8. A pótkocsit csak az erre kialakított készülékkel rögzítsük. 9. A kardántengelyt megfelelôen hosszabbítsuk meg és a túlterhelésbiztosítás mûködését ellenôrizzük (lásd melléklet). 10. Ellenôrizzük az elektromos berendezés mûködését. 11. Csatoljuk a hidraulikavezetéket a traktornál. Ellenôrizzük a hidraulikatömlôk sérüléseit és elöregedését. Ügyeljünk a helyes csatlakoztatásra. 12. Minden kihajtható részegységet (hátfal, állítókar stb.) veszélytokozó helyzetváltoztatás ellen biztosítani kell. 13. Ellenôrizzük a rögzítô- és üzemi fék mûködését. A következô útmutatások megkönnyítik a pótkocsi üzemben tartását. Pontosabb információk az egyes pontokhoz az ezen kezelési utasítás mindenkori fejezeteiben találhatók. *) ha létezik 1100_-INBETRIEBNAME_

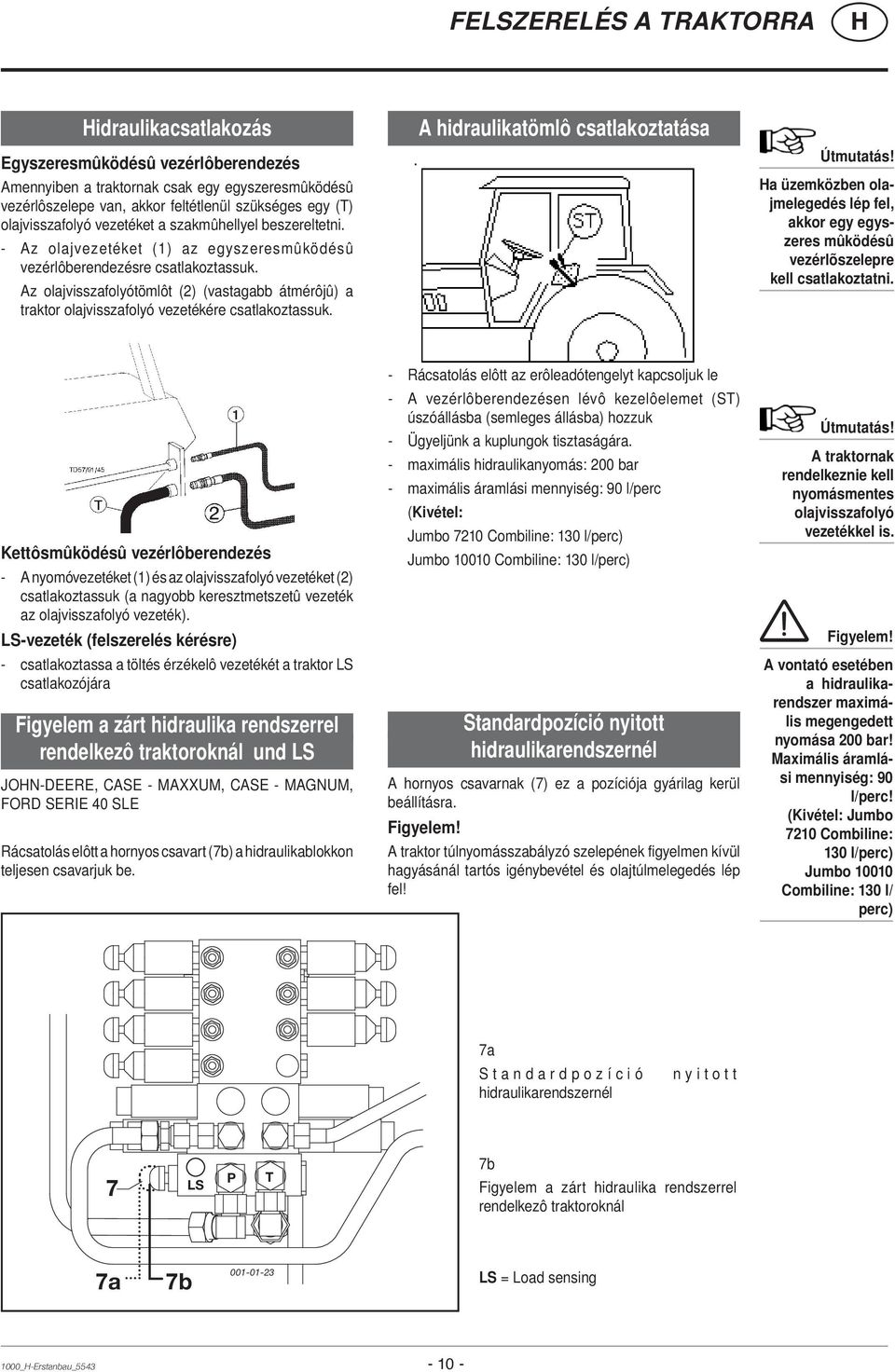

10 FELSZERELÉS A TRAKTORRA idraulikacsatlakozás Egyszeresmûködésû vezérlôberendezés Amennyiben a traktornak csak egy egyszeresmûködésû vezérlôszelepe van, akkor feltétlenül szükséges egy (T) olajvisszafolyó vezetéket a szakmûhellyel beszereltetni. - Az olajvezetéket (1) az egyszeresmûködésû vezérlôberendezésre csatlakoztassuk. Az olajvisszafolyótömlôt (2) (vastagabb átmérôjû) a traktor olajvisszafolyó vezetékére csatlakoztassuk. A hidraulikatömlô csatlakoztatása Útmutatás! a üzemközben olajmelegedés lép fel, akkor egy egyszeres mûködésû vezérlõszelepre kell csatlakoztatni. Kettôsmûködésû vezérlôberendezés - A nyomóvezetéket (1) és az olajvisszafolyó vezetéket (2) csatlakoztassuk (a nagyobb keresztmetszetû vezeték az olajvisszafolyó vezeték). LS-vezeték (felszerelés kérésre) - csatlakoztassa a töltés érzékelô vezetékét a traktor LS csatlakozójára Figyelem a zárt hidraulika rendszerrel rendelkezô traktoroknál und LS JON-DEERE, CASE - MAXXUM, CASE - MAGNUM, FORD SERIE 40 SLE Rácsatolás elôtt a hornyos csavart (7b) a hidraulikablokkon teljesen csavarjuk be. - Rácsatolás elôtt az erôleadótengelyt kapcsoljuk le - A vezérlôberendezésen lévô kezelôelemet (ST) úszóállásba (semleges állásba) hozzuk - Ügyeljünk a kuplungok tisztaságára. - maximális hidraulikanyomás: 200 bar - maximális áramlási mennyiség: 90 l/perc (Kivétel: Jumbo 7210 Combiline: 130 l/perc) Jumbo Combiline: 130 l/perc) Standardpozíció nyitott hidraulikarendszernél A hornyos csavarnak (7) ez a pozíciója gyárilag kerül beállításra. Figyelem! A traktor túlnyomásszabályzó szelepének figyelmen kívül hagyásánál tartós igénybevétel és olajtúlmelegedés lép fel! Útmutatás! A traktornak rendelkeznie kell nyomásmentes olajvisszafolyó vezetékkel is. Figyelem! A vontató esetében a hidraulikarendszer maximális megengedett nyomása 200 bar! Maximális áramlási mennyiség: 90 l/perc! (Kivétel: Jumbo 7210 Combiline: 130 l/perc) Jumbo Combiline: 130 l/ perc) 7a Standardpozíció hidraulikarendszernél nyitott 7 LS P T 7b Figyelem a zárt hidraulika rendszerrel rendelkezô traktoroknál 7a 7b LS = Load sensing 1000_-Erstanbau_

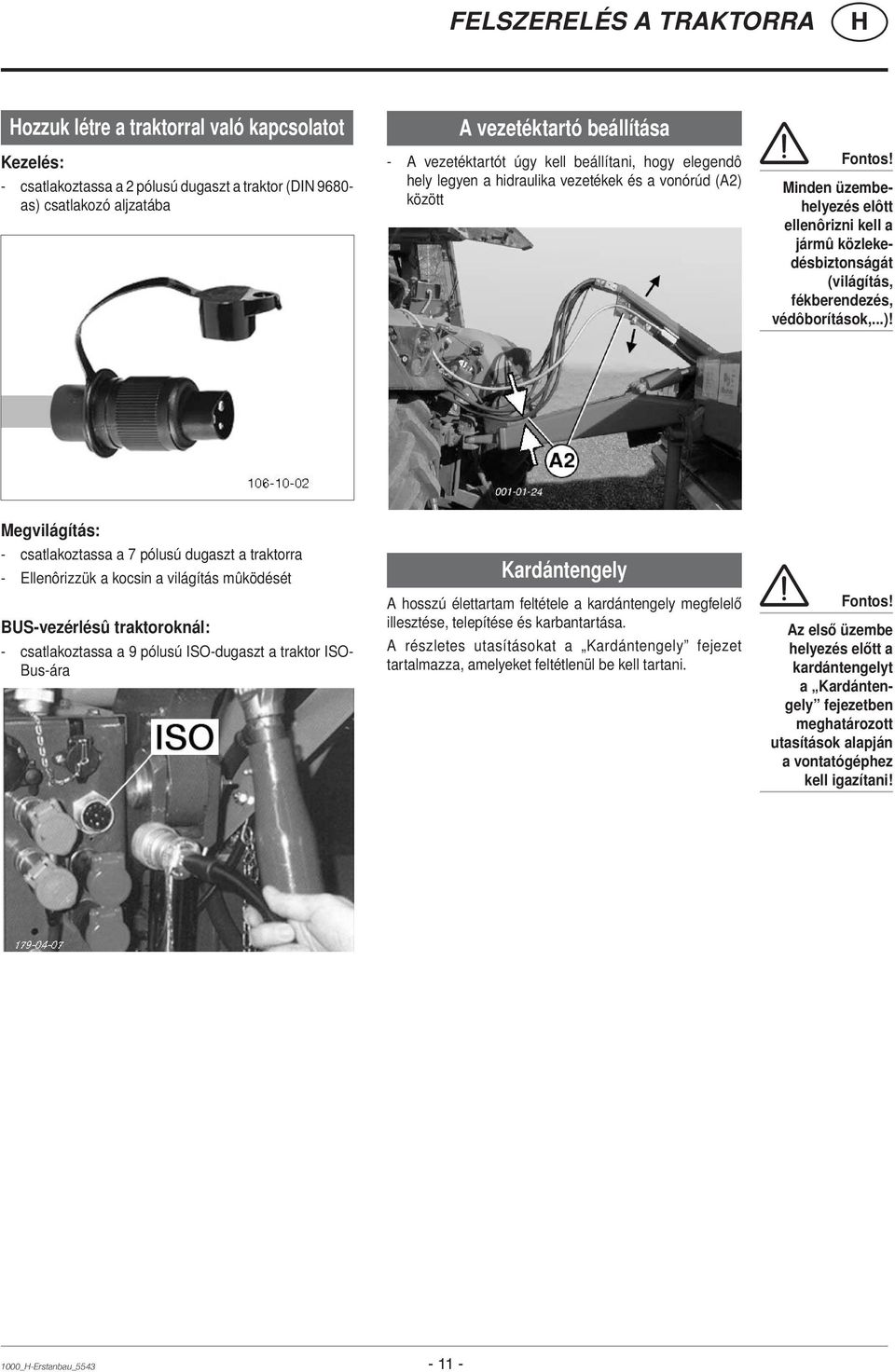

11 FELSZERELÉS A TRAKTORRA ozzuk létre a traktorral való kapcsolatot Kezelés: - csatlakoztassa a 2 pólusú dugaszt a traktor (DIN as) csatlakozó aljzatába A vezetéktartó beállítása - A vezetéktartót úgy kell beállítani, hogy elegendô hely legyen a hidraulika vezetékek és a vonórúd (A2) között Fontos! Minden üzembehelyezés elôtt ellenôrizni kell a jármû közlekedésbiztonságát (világítás, fékberendezés, védôborítások,...)! Megvilágítás: - csatlakoztassa a 7 pólusú dugaszt a traktorra - Ellenôrizzük a kocsin a világítás mûködését BUS-vezérlésû traktoroknál: - csatlakoztassa a 9 pólusú ISO-dugaszt a traktor ISO- Bus-ára Kardántengely A hosszú élettartam feltétele a kardántengely megfelelő illesztése, telepítése és karbantartása. A részletes utasításokat a Kardántengely fejezet tartalmazza, amelyeket feltétlenül be kell tartani. Fontos! Az első üzembe helyezés előtt a kardántengelyt a Kardántengely fejezetben meghatározott utasítások alapján a vontatógéphez kell igazítani! 1000_-Erstanbau_

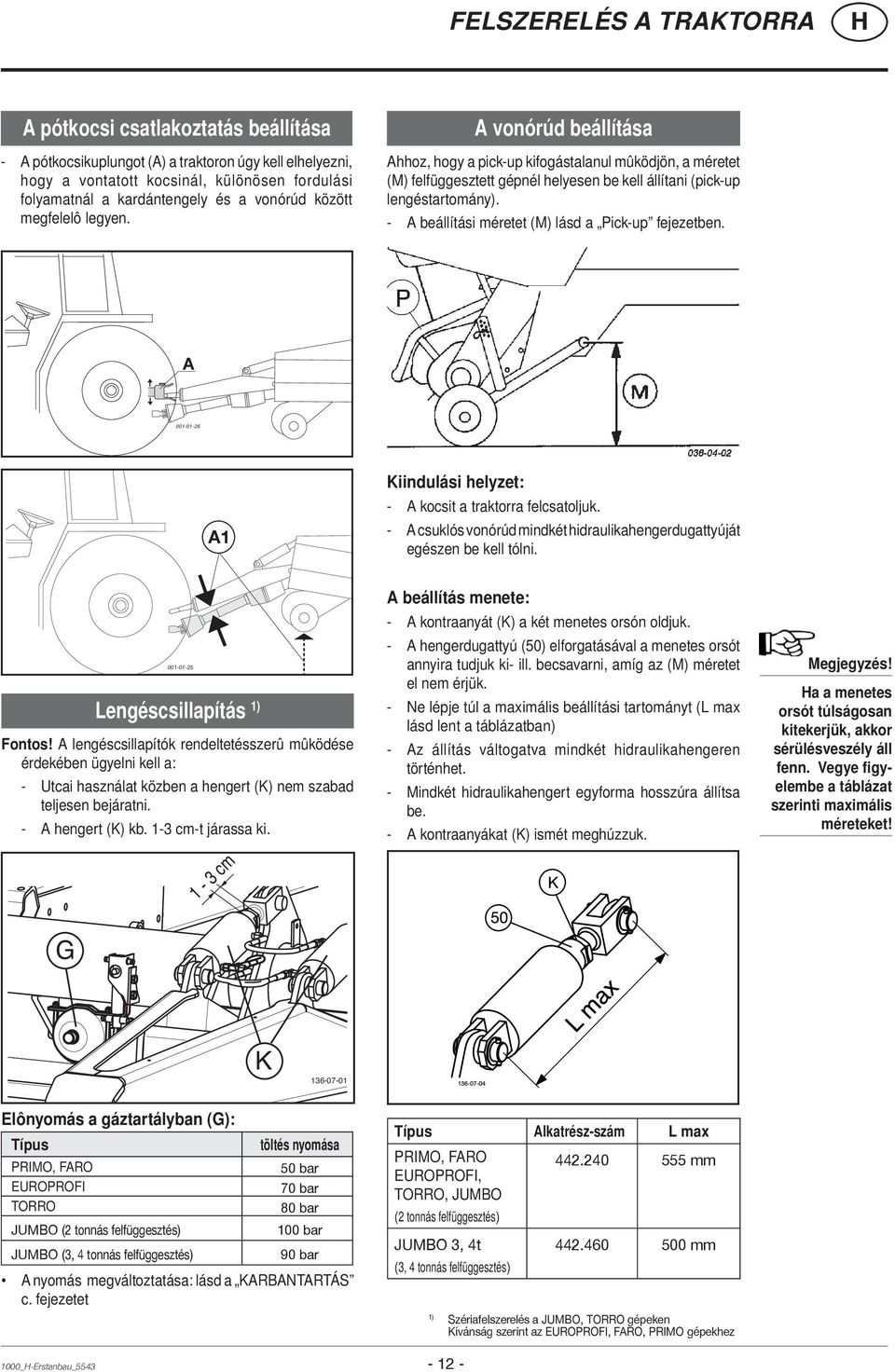

12 FELSZERELÉS A TRAKTORRA A pótkocsi csatlakoztatás beállítása - A pótkocsikuplungot (A) a traktoron úgy kell elhelyezni, hogy a vontatott kocsinál, különösen fordulási folyamatnál a kardántengely és a vonórúd között megfelelô legyen. A vonórúd beállítása Ahhoz, hogy a pick-up kifogástalanul mûködjön, a méretet (M) felfüggesztett gépnél helyesen be kell állítani (pick-up lengéstartomány). - A beállítási méretet (M) lásd a Pick-up fejezetben. A A1 Kiindulási helyzet: - A kocsit a traktorra felcsatoljuk. - A csuklós vonórúd mindkét hidraulikahengerdugattyúját egészen be kell tólni Lengéscsillapítás 1) Fontos! A lengéscsillapítók rendeltetésszerû mûködése érdekében ügyelni kell a: - Utcai használat közben a hengert (K) nem szabad teljesen bejáratni. - A hengert (K) kb. 1-3 cm-t járassa ki. 1-3 cm A beállítás menete: - A kontraanyát (K) a két menetes orsón oldjuk. - A hengerdugattyú (50) elforgatásával a menetes orsót annyira tudjuk ki- ill. becsavarni, amíg az (M) méretet el nem érjük. - Ne lépje túl a maximális beállítási tartományt (L max lásd lent a táblázatban) - Az állítás váltogatva mindkét hidraulik ahengeren történhet. - Mindkét hidraulikahengert egyforma hosszúra állítsa be. - A kontraanyákat (K) ismét meghúzzuk. Megjegyzés! a a menetes orsót túlságosan kitekerjük, akkor sérülésveszély áll fenn. Vegye figyelembe a táblázat szerinti maximális méreteket! G K Elônyomás a gáztartályban (G): Típus töltés nyomása PRIMO, FARO 50 bar EUROPROFI 70 bar TORRO 80 bar JUMBO (2 tonnás felfüggesztés) 100 bar JUMBO (3, 4 tonnás felfüggesztés) 90 bar A nyomás megváltoztatása: lásd a KARBANTARTÁS c. fejezetet 1000_-Erstanbau_5543 Típus Alkatrész-szám L max PRIMO, FARO EUROPROFI, TORRO, JUMBO (2 tonnás felfüggesztés) mm JUMBO 3, 4t (3, 4 tonnás felfüggesztés) 1) Szériafelszerelés a JUMBO, TORRO gépeken Kívánság szerint az EUROPROFI, FARO, PRIMO gépekhez mm

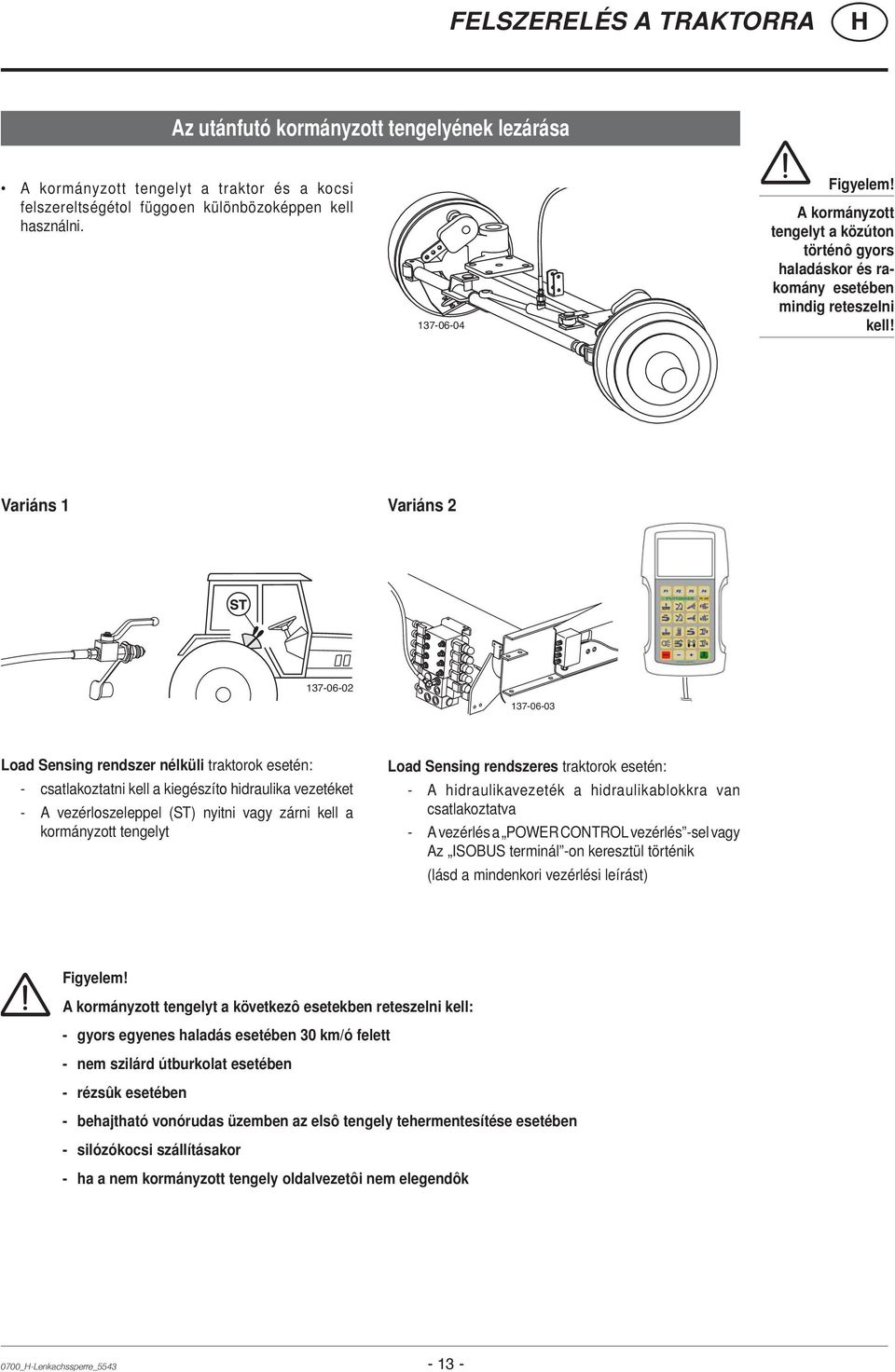

13 FELSZERELÉS A TRAKTORRA Az utánfutó kormányzott tengelyének lezárása A kormányzott tengelyt a traktor és a kocsi felszereltségétől függően különbözőképpen kell használni Figyelem! A kormányzott tengelyt a közúton történô gyors haladáskor és rakomány esetében mindig reteszelni kell! Variáns 1 Variáns Load Sensing rendszer nélküli traktorok esetén: - csatlakoztatni kell a kiegészítő hidraulika vezetéket - A vezérlőszeleppel (ST) nyitni vagy zárni kell a kormányzott tengelyt Load Sensing rendszeres traktorok esetén: - A hidraulikavezeték a hidraulikablokkra van csatlakoztatva - A vezérlés a POWER CONTROL vezérlés -sel vagy Az ISOBUS terminál -on keresztül történik (lásd a mindenkori vezérlési leírást) Figyelem! A kormányzott tengelyt a következô esetekben reteszelni kell: - gyors egyenes haladás esetében 30 km/ó felett - nem szilárd útburkolat esetében - rézsûk esetében - behajtható vonórudas üzemben az elsô tengely tehermentesítése esetében - silózókocsi szállításakor - ha a nem kormányzott tengely oldalvezetôi nem elegendôk 0700_-Lenkachssperre_

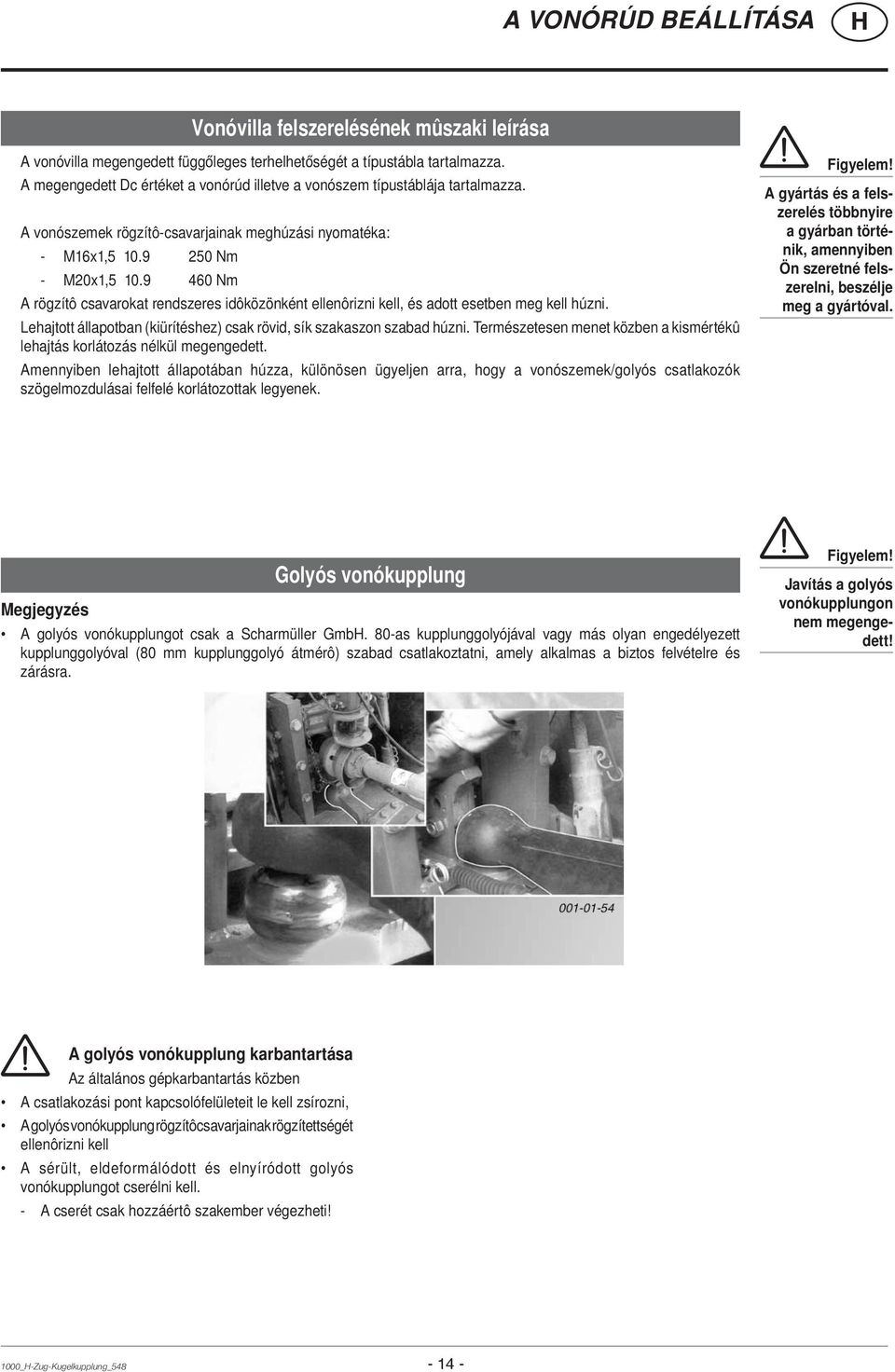

14 A VONÓRÚD BEÁLLÍTÁSA A vonórúd beállítása Vonóvilla felszerelésének mûszaki leírása A vonóvilla megengedett függőleges terhelhetőségét a típustábla tartalmazza. A megengedett Dc értéket a vonórúd illetve a vonószem típustáblája tartalmazza. A vonószemek rögzítô-csavarjainak meghúzási nyomatéka: - M16x1, Nm - M20x1, Nm A rögzítô csavarokat rendszeres idôközönként ellenôrizni kell, és adott esetben meg kell húzni. Lehajtott állapotban (kiürítéshez) csak rövid, sík szakaszon szabad húzni. Természetesen menet közben a kismértékû lehajtás korlátozás nélkül megengedett. Amennyiben lehajtott állapotában húzza, különösen ügyeljen arra, hogy a vonószemek/golyós csatlakozók szögelmozdulásai felfelé korlátozottak legyenek. Figyelem! A gyártás és a felszerelés többnyire a gyárban történik, amennyiben Ön szeretné felszerelni, beszélje meg a gyártóval. Megjegyzés Golyós vonókupplung A golyós vonókupplungot csak a Scharmüller Gmb. 80-as kupplunggolyójával vagy más olyan engedélyezett kupplunggolyóval (80 mm kupplunggolyó átmérô) szabad csatlakoztatni, amely alkalmas a biztos felvételre és zárásra. Figyelem! Javítás a golyós vonókupplungon nem megengedett! A golyós vonókupplung karbantartása Az általános gépkarbantartás közben A csatlakozási pont kapcsolófelületeit le kell zsírozni, A golyós vonókupplung rögzítôcsavarjainak rögzítettségét ellenôrizni kell A sérült, eldeformálódott és elnyíródott golyós vonókupplungot cserélni kell. - A cserét csak hozzáértô szakember végezheti! 1000_-Zug-Kugelkupplung_

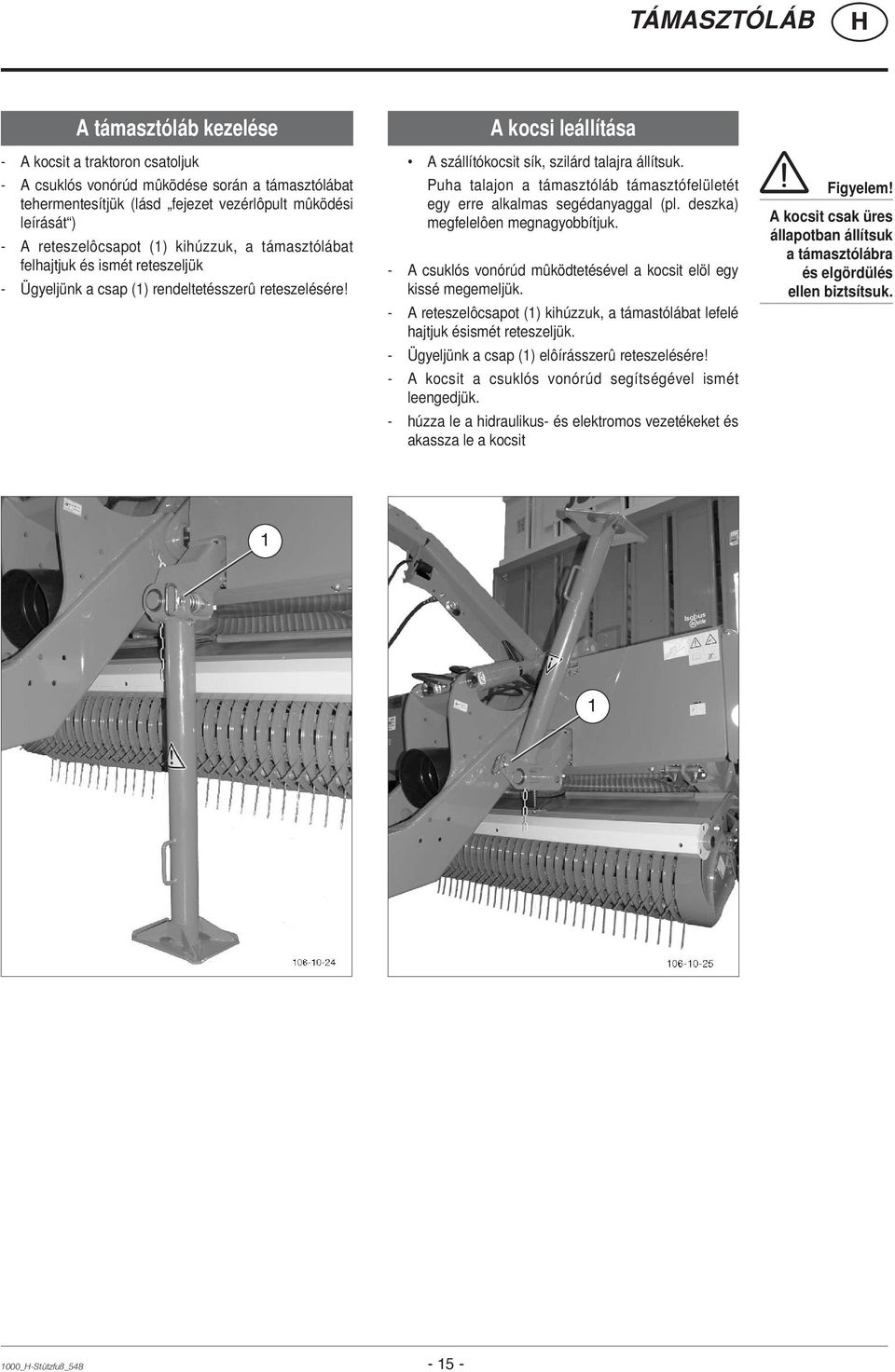

15 TÁMASZTÓLÁB A támasztóláb kezelése - A kocsit a traktoron csatoljuk - A csuklós vonórúd mûködése során a támasztólábat tehermentesítjük (lásd fejezet vezérlôpult mûködési leírását ) - A reteszelôcsapot (1) kihúzzuk, a támasztólábat felhajtjuk és ismét reteszeljük - Ügyeljünk a csap (1) rendeltetésszerû reteszelésére! A kocsi leállítása A szállítókocsit sík, szilárd talajra állítsuk. Puha talajon a támasztóláb támasztófelületét egy erre alkalmas segédanyaggal (pl. deszka) megfelelôen megnagyobbítjuk. - A csuklós vonórúd mûködtetésével a kocsit elöl egy kissé megemeljük. - A reteszelôcsapot (1) kihúzzuk, a támastólábat lefelé hajtjuk ésismét reteszeljük. - Ügyeljünk a csap (1) elôírásszerû reteszelésére! - A kocsit a csuklós vonórúd segítségével ismét leengedjük. - húzza le a hidraulikus- és elektromos vezetékeket és akassza le a kocsit Figyelem! A kocsit csak üres állapotban állítsuk a támasztólábra és elgördülés ellen biztsítsuk _-Stützfuß_

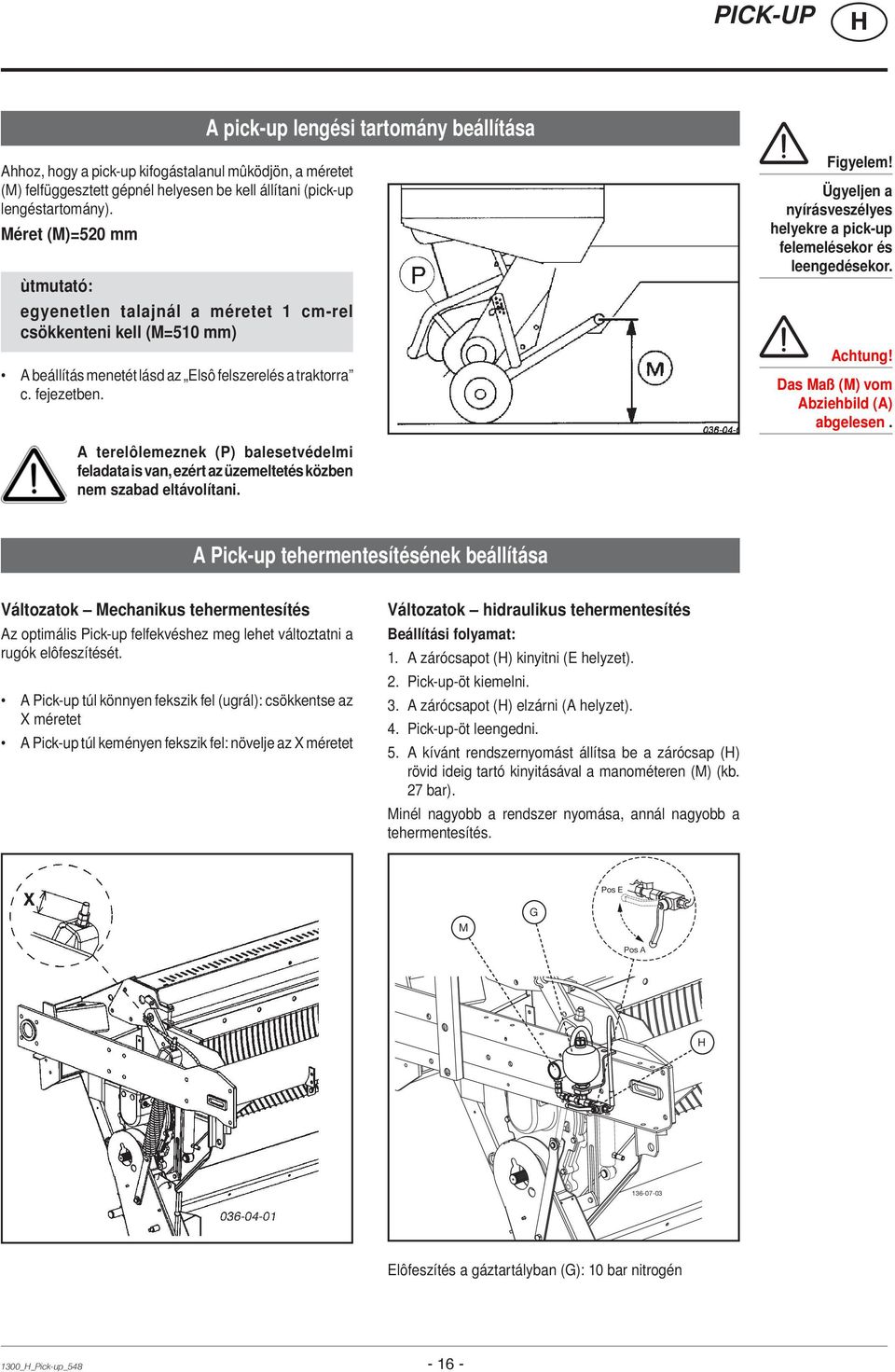

16 PICK-UP A pick-up lengési tartomány beállítása Ahhoz, hogy a pick-up kifogástalanul mûködjön, a méretet (M) felfüggesztett gépnél helyesen be kell állítani (pick-up lengéstartomány). Méret (M)=520 mm ùtmutató: egyenetlen talajnál a méretet 1 cm-rel csökkenteni kell (M=510 mm) A beállítás menetét lásd az Elsô felszerelés a traktorra c. fejezetben. Figyelem! Ügyeljen a nyírásveszélyes helyekre a pick-up felemelésekor és leengedésekor. Achtung! Das Maß (M) vom Abziehbild (A) abgelesen. A terelôlemeznek (P) balesetvédelmi feladata is van, ezért az üzemeltetés közben nem szabad eltávolítani. A Pick-up tehermentesítésének beállítása Változatok Mechanikus tehermentesítés Az optimális Pick-up felfekvéshez meg lehet változtatni a rugók elôfeszítését. A Pick-up túl könnyen fekszik fel (ugrál): csökkentse az X méretet A Pick-up túl keményen fekszik fel: növelje az X méretet Változatok hidraulikus tehermentesítés Beállítási folyamat: 1. A zárócsapot () kinyitni (E helyzet). 2. Pick-up-öt kiemelni. 3. A zárócsapot () elzárni (A helyzet). 4. Pick-up-öt leengedni. 5. A kívánt rendszernyomást állítsa be a zárócsap () rövid ideig tartó kinyitásával a manométeren (M) (kb. 27 bar). Minél nagyobb a rendszer nyomása, annál nagyobb a tehermentesítés. Pos E M G Pos A Elôfeszítés a gáztartályban (G): 10 bar nitrogén 1300 Pick-up_

17 PICK-UP Pick-up Super Large 2360 Entlastung einstellen Variante - ydraulische Entlastung 1. Absperrhahn () öffnen (Pos E) 2. Pick-up ausheben 3. Absperrhahn () schließen (Pos A) M G Pos E 4. Pick-up absenken Pos A 5. gewünschten Systemdruck durch kurzes Öffnen des Absperrhahnes () laut Manometer (M) einstellen (ca bar) Je höher der Druck, desto höher die Entlastung. Vorspanndruck im Gasspeicher (G): 10 bar Stickstoff Pick-up Super Large 2360 Sensoren für schwenkbare Tasträder Das Einstellmaß (A) zwischen Metallplatte und Sensor auf 4 mm einstellen. A = 4 mm Lage und Belegung der Tastradsensoren: Position Seite (in Fahrtrichtung) Tastradposition Sensor- Nr. 1 links hinten B22 2 links vorne B20 1 rechts hinten B23 2 rechts vorne B21 inweis! Details zur Bedienung der Tasträder befinden sich im jeweiligen Steuerungskapitel. Ansicht von vorne Die Arbeitsposition der Tasträder ist gegeben, wenn die Sensoren B20 (links vorne) und B21 (rechts vorne) aktiv sind. Die Straßentransportposition ist gegeben, wenn die Sensoren B22 (links hinten) und B23 (rechts hinten) aktiv sind. Achtung! Aufgrund der Überbreite der Pick-up Super Large 2360 müssen für das Fahren auf Straßen die Tasträder nach hinten geschwenkt sein. Für das Arbeiten müssen die Tasträder nach vorne geschwenkt sein. inweis! Die Pick-up Super Large 2360 kann nur gesenkt werden, wenn die Tasträder sich in Arbeitsposition befinden Pick-up_

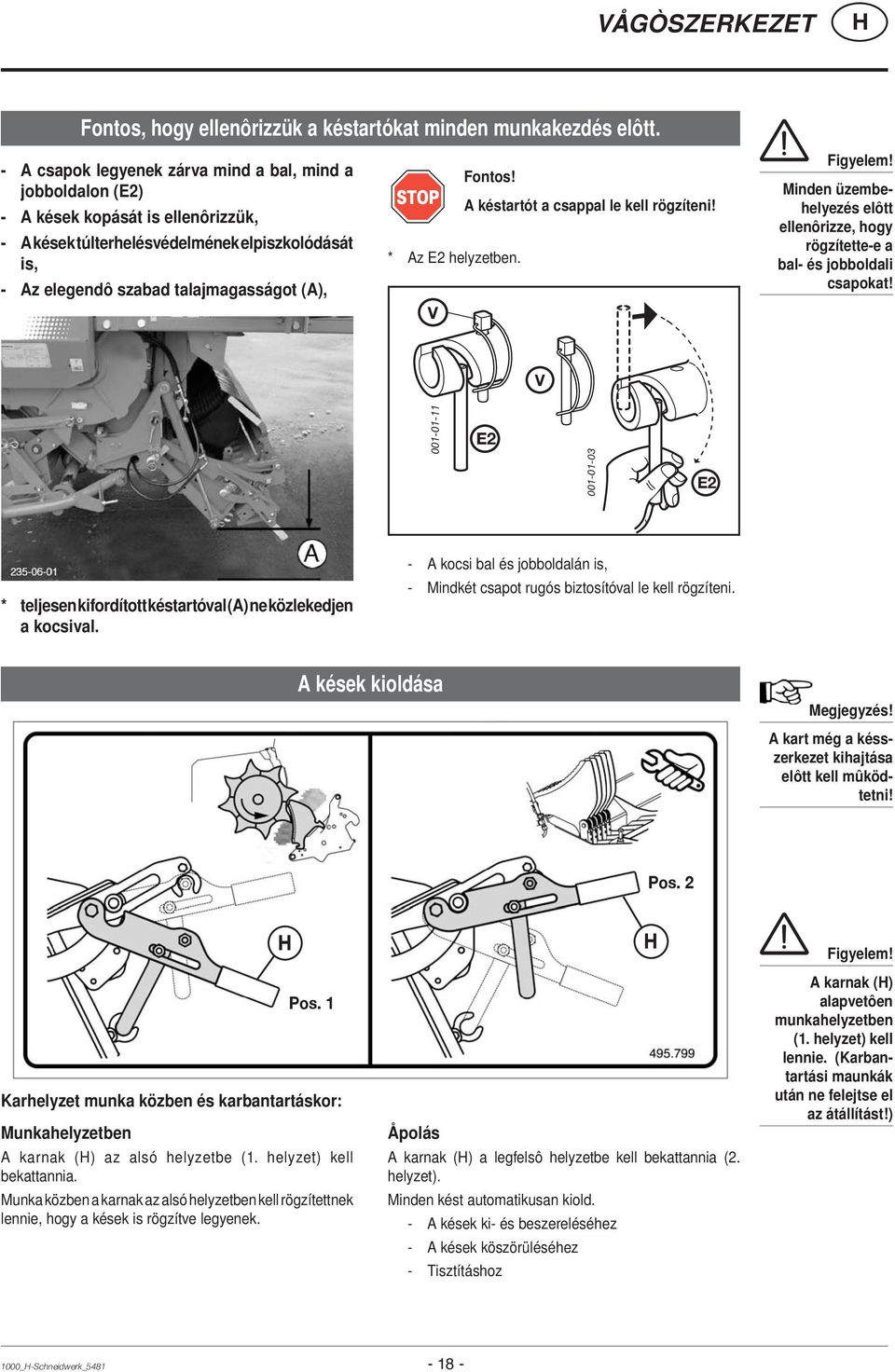

18 VÅGÒSZERKEZET Fontos, hogy ellenôrizzük a késtartókat minden munkakezdés elôtt. - A csapok legyenek zárva mind a bal, mind a jobboldalon (E2) - A kések kopását is ellenôrizzük, - A kések túlterhelésvédelmének elpiszkolódását is, - Az elegendô szabad talajmagasságot (A), Fontos! A késtartót a csappal le kell rögzíteni! * Az E2 helyzetben. V Figyelem! Minden üzembehelyezés elôtt ellenôrizze, hogy rögzítette-e a bal- és jobboldali csapokat! V E E2 * teljesen kifordított késtartóval (A) ne közlekedjen a kocsival. - A kocsi bal és jobboldalán is, - Mindkét csapot rugós biztosítóval le kell rögzíteni. A kések kioldása Megjegyzés! A kart még a késszerkezet kihajtása elôtt kell mûködtetni! Pos. 2 Munkahelyzetben Pos. 1 Karhelyzet munka közben és karbantartáskor: A karnak () az alsó helyzetbe (1. helyzet) kell bekattannia. Munka közben a karnak az alsó helyzetben kell rögzítettnek lennie, hogy a kések is rögzítve legyenek. Åpolás A karnak () a legfelsô helyzetbe kell bekattannia (2. helyzet). Minden kést automatikusan kiold. - A kések ki- és beszereléséhez - A kések köszörüléséhez - Tisztításhoz Figyelem! A karnak () alapvetôen munkahelyzetben (1. helyzet) kell lennie. (Karbantartási maunkák után ne felejtse el az átállítást!) 1000_-Schneidwerk_

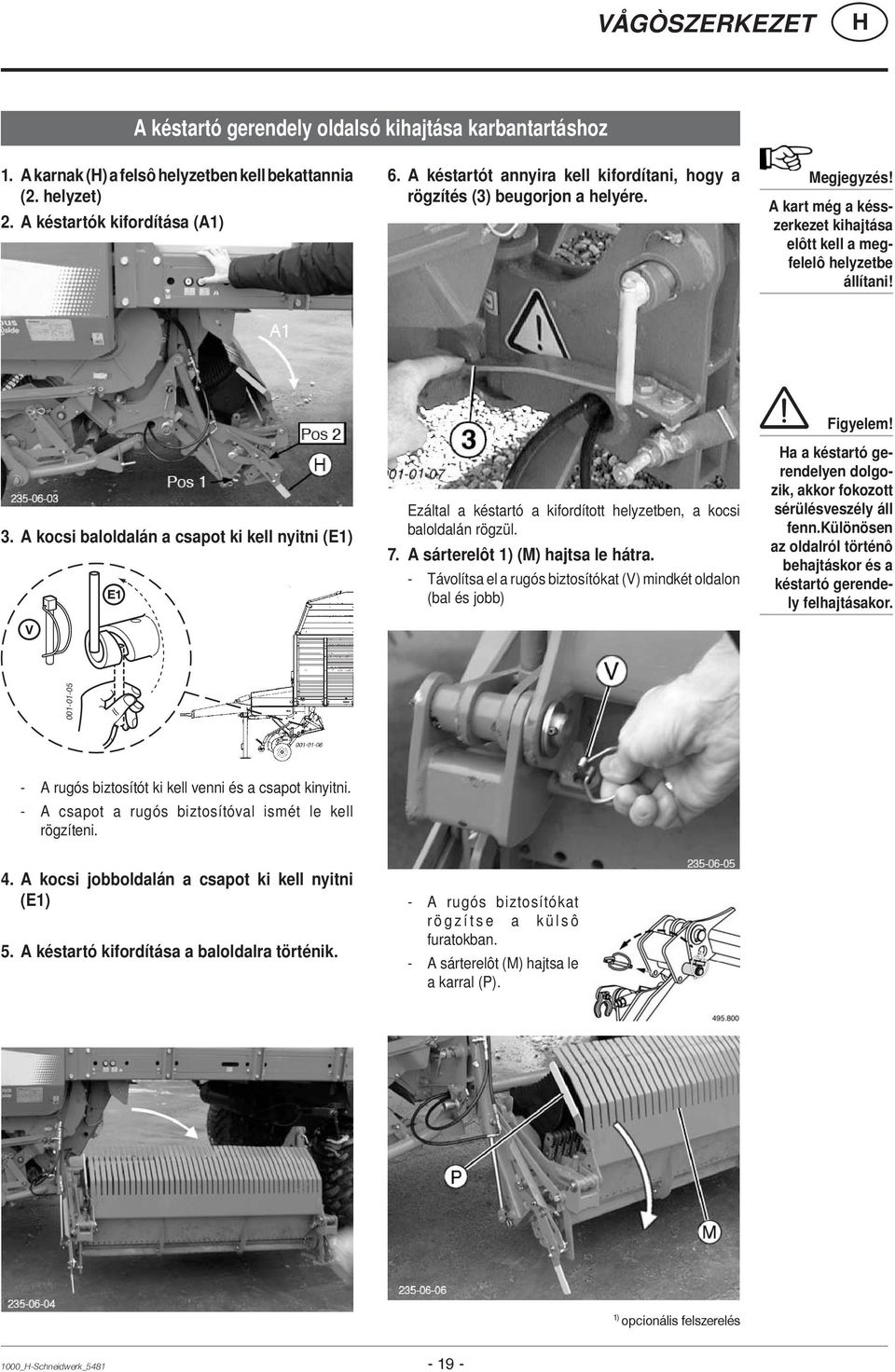

19 VÅGÒSZERKEZET A késtartó gerendely oldalsó kihajtása karbantartáshoz 1. A karnak () a felsô helyzetben kell bekattannia (2. helyzet) 2. A késtartók kifordítása (A1) 6. A késtartót annyira kell kifordítani, hogy a rögzítés (3) beugorjon a helyére. Megjegyzés! A kart még a késszerkezet kihajtása elôtt kell a megfelelô helyzetbe állítani! 3. A kocsi baloldalán a csapot ki kell nyitni (E1) V E1 Ezáltal a késtartó a kifordított helyzetben, a kocsi baloldalán rögzül. 7. A sárterelôt 1) (M) hajtsa le hátra. - Távolítsa el a rugós biztosítókat (V) mindkét oldalon (bal és jobb) Figyelem! a a késtartó gerendelyen dolgozik, akkor fokozott sérülésveszély áll fenn.különösen az oldalról történô behajtáskor és a késtartó gerendely felhajtásakor A rugós biztosítót ki kell venni és a csapot kinyitni. - A csapot a rugós biztosítóval ismét le kell rögzíteni. 4. A kocsi jobboldalán a csapot ki kell nyitni (E1) 5. A késtartó kifordítása a baloldalra történik. - A rugós biztosítókat rögzítse a külsô furatokban. - A sárterelôt (M) hajtsa le a karral (P). 1) opcionális felszerelés 1000_-Schneidwerk_

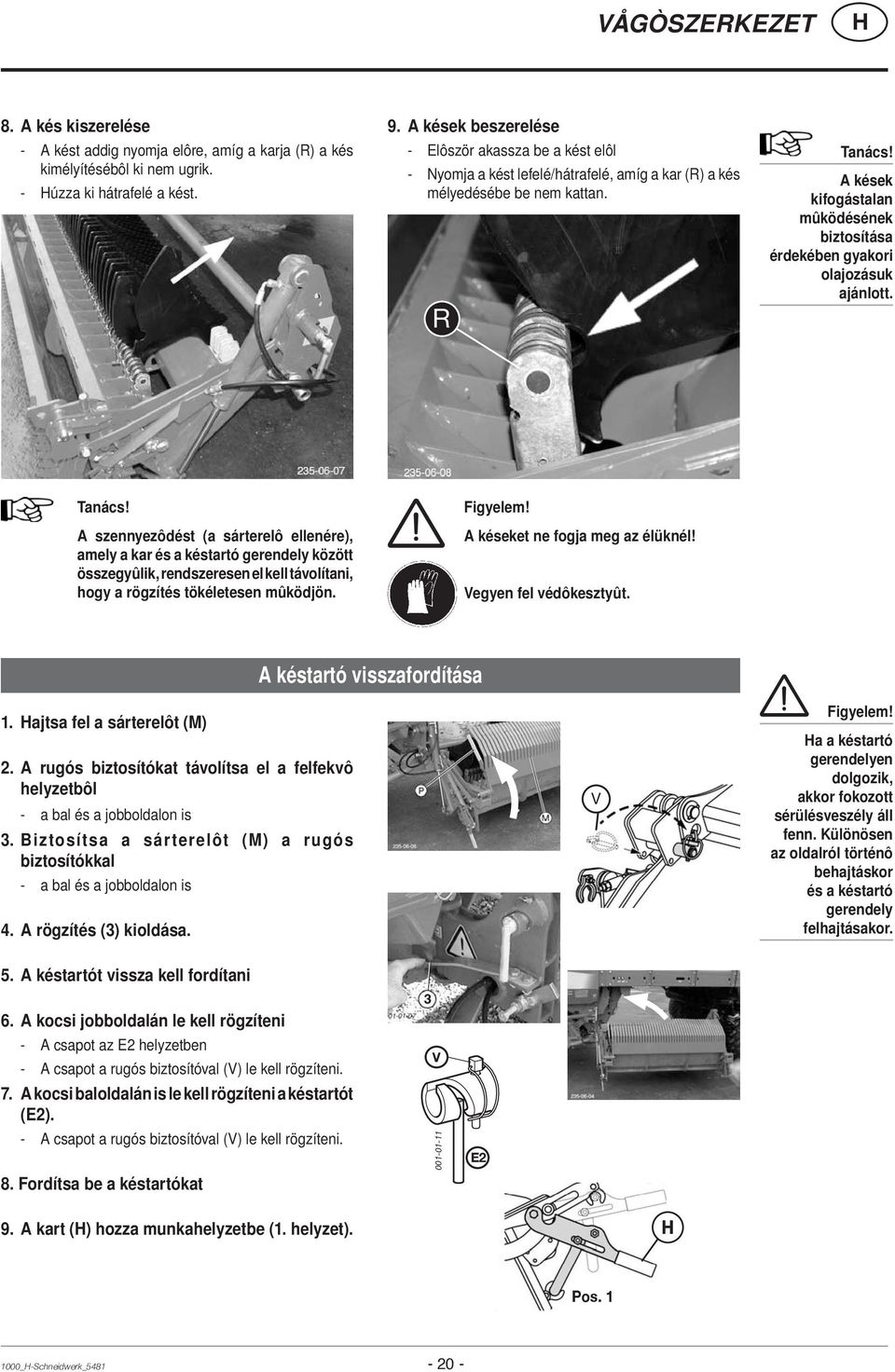

20 VÅGÒSZERKEZET 8. A kés kiszerelése - A kést addig nyomja elôre, amíg a karja (R) a kés kimélyítésébôl ki nem ugrik. - úzza ki hátrafelé a kést. 9. A kések beszerelése - Elôször akassza be a kést elôl - Nyomja a kést lefelé/hátrafelé, amíg a kar (R) a kés mélyedésébe be nem kattan. R Tanács! A kések kifogástalan mûködésének biztosítása érdekében gyakori olajozásuk ajánlott. Tanács! A szennyezôdést (a sárterelô ellenére), amely a kar és a késtartó gerendely között összegyûlik, rendszeresen el kell távolítani, hogy a rögzítés tökéletesen mûködjön. Figyelem! A késeket ne fogja meg az élüknél! Vegyen fel védôkesztyût. 1. ajtsa fel a sárterelôt (M) 2. A rugós biztosítókat távolítsa el a felfekvô helyzetbôl - a bal és a jobboldalon is 3. Biztosítsa a sárterelôt (M) a rugós biztosítókkal - a bal és a jobboldalon is 4. A rögzítés (3) kioldása. A késtartó visszafordítása V Figyelem! a a késtartó gerendelyen dolgozik, akkor fokozott sérülésveszély áll fenn. Különösen az oldalról történô behajtáskor és a késtartó gerendely felhajtásakor. 5. A késtartót vissza kell fordítani 6. A kocsi jobboldalán le kell rögzíteni - A csapot az E2 helyzetben - A csapot a rugós biztosítóval (V) le kell rögzíteni. 7. A kocsi baloldalán is le kell rögzíteni a késtartót (E2). - A csapot a rugós biztosítóval (V) le kell rögzíteni. 8. Fordítsa be a késtartókat V E2 9. A kart () hozza munkahelyzetbe (1. helyzet). Pos _-Schneidwerk_

21 VÅGÒSZERKEZET V x.xx A vágószerkezet kezelése Vágószerkezet befordítása Amíg benyomva tartja a gombot - a késtartók a szállítócsatornában mozognak a a késtartó gerendely nincs teljesen behajtva - azt kijelzi a képernyô Figyelem! Befordítás elôtt ügyeljünk a vágószerkezet elôírásszerû állapotára (sérült kés, elgörbült alkatrészek stb.). Vágószerkezet kifordítása Amíg benyomva tartja a gombot - A késtartó gerendelyt hidraulikanyomással kihajtja a a késkészlet ki van hajtva - azt kijelzi a képernyô A lerakódások eltávolítása a sárterelôrôl (M): - A vágószerkezetet naponta többször hajtsa ki a vezérlôpultról, hogy a lazán összegyûlt lerakódásokat kidobja. - A rátapadó takarmánymaradványokat és piszkot távolítsa el. - Munka után a vágószerkezetet alaposan tisztítsa meg nagynyomású mosóval. Tanács! Mielôtt a kocsit leállítja, a késtartót ki kell hajtani és az összegyûlt szennyezôdést így kidobatni. a ezt nem végzi el, akkor fennáll a sérülésveszély a keménnyé váló lerakódások miatt. Külsô vágószerkezet-gombok A vágószerkezetet karbantartási munkák esetén az (57- es) gombok együttes benyomásával lehet kifordítani és befordítani. Ezeket a gombokat csak akkor használja, ha a szállítócsatorna üres és lekapcsolta a tömörítô hajtómûvet. 1000_-Schneidwerk_

22 81 VÅGÒSZERKEZET Beállítások Az ütközôcsavar beállítása a karnál - A beállító csavar (SK-4) és az ütközô (A) közötti távolság behajtott állapotban 1-2 mm legyen. - A beállítást azonban kihajtott állapotban és karbantartási helyzetben kell elvégezni. (Kar 2. helyzetben) Pos. 2 Pos. 1 SK mm A A kések kioldóerejének beállítása - A kések kioldóerejét a csavarral (S) lehet beállítani A beállítási méret = 81 mm S 1000_-Schneidwerk_

23 VÅGÒSZERKEZET A késtartó beállítása * A beállításnak olyannak kell lennie, hogy a késtartó behajtásakor a profilcsô problémamentesen belepasszoljon a tömörítô házának a nyílásába. Ennek a beállítása a késtartó kifordító-tengelyének csavarjával (SK-4) történhet. A kések beállítása * A beállításnak olyannak kell lennie, hogy a kések a tömörítôrotor szállítófésûi között középen (M) helyezkedjenek el. A beállítás 1. A kontraanya (K) levétele 2. A csavar (SK-4) a megfelelô irányba el kell forgatni. K SK M K SK-2 A késeket a szállítófésûk között központosítani kell (M) 1. A kontraanyákat le kell venni - A kocsi bal és jobboldalán is. A beállításnak olyannak kell lennie, hogy a késtartó behajtásakor a profilcsô a vezetôdarabon szépen csússzon. - A profilcsônek körülbelül 3mm-rel a legmagasabb pont alatt kell elkezdeni csúszni (lásd a vázlatot). 3. A csavart (SK-4) kontraanyával (K) kell lebiztosítani. 2. A csavarokat (SK-1 és SK-2) a kocsi egyik oldalán egy kicsit meglazítani a a késtartót balra kell eltolni: - Elôször az (SK-1) csavart a kocsi baloldalán kell kitekerni. - Aztán az (SK-2) csavart a kocsi jobboldalán betekerni. A csavar betekerésével lehet a késtartót annyira eltolni, hogy a kések a tömörítô szállítófésûi közötti nyílások közepére kerüljenek. a a késtartót jobbra kell eltolni: - Elôször az (SK-2) csavart a kocsi jobboldalán kell kitekerni. - Aztán az (SK-1) csavart a kocsi baloldalán betekerni. 3. Mindkét csavart (SK-1 és SK-2) ütközésig be kell tekerni. - A csavarokat ne húzzuk meg erôsen. 4. Mindkét csavart (SK-1 és SK-2) kontraanyával (K) lebiztosítani mm 1000_-Schneidwerk_

24 VÅGÒSZERKEZET A késeknek a tömörítôrotortól mért távolságának ellenôrzése * A kések távolsága a tömörítôrotortól legalább 20 mmnek kell lennie. - Az ütközôcsavarokat (SK-3) ennek megfelelôen kell beállítani. Az ellenôrzés 1. Fordítsa be a késtartókat (munkahelyzetbe) 2. Szemrevételezéses ellenôrzés A kések távolsága a tömörítôrotortól legalább 20 mm-nek kell lennie. K A távolság beállítása 1. A kontraanyák (K) meglazítása - A késtartó bal és jobboldalán is. 2. A csavarokat (SK-3) annyira kell betekerni, hogy a helyes távolságot (20-30 mm) elérjük. - Úgy állítsa be mindkét ütközôcsavart úgy, hogy a késtartó munkahelyzetbe kerülve ne csavarodjon el. 3. Az ütközôcsavarokat kontraanyákkal (K) le kell biztosítani. 1000_-Schneidwerk_

25 ÁTFAL Biztonsági berendezés A hátfal süllyedése a C állásig nyomásmentes, csak a hátfal önsúlya következtében jön létre. Ürítés adagolóhengerek segítségével Változatok 1. Normál adagolás A hátsó lemezfal a fordítókengyel van rögzítve - biztosítsa le (a jobb és bal oldalon) rugós biztosítókkal (F) Figyelem! A hátfal nyitása és zárása során a hátfalnál senki nem tartózkodhat a lengési tartományban! Nem szabad a felhajtott hátfal alatt tartózkodni! Közúti közlekedés csak zárt hátfallal történhet. Csak ebben a pozícióban (C) a kapcsoló (56) váltja ki a hidraulika funkciót és a hátfalat nyomás alatt zárja (G). 2. Finom adagolás A hátsó lemezfalat az oldalfalaknál rögzítse - biztosítsa le (a jobb és bal oldalon) rugós biztosítókkal (F) A takarmány ugyanúgy egyenletesen elosztva kerül a talajra, mint a normál adagolásnál Ügyeljen a veszélyes helyektôl való távolságtartásra! Egy példa: Sérülés veszélye áll fenn, ha egy személy a kocsi hátuljánál tartózkodik és egy másik személy a traktor fülkéjében kapcsolási funkciót vált ki (hátfal nyitás, meghajtás bekapcsolása...). Károsodás veszélye A csapoknak a kocsi bal és jobb oldalán folyamatosan rögzítetten kell elhelyezkedniük, különben a fordítórészek és a hátfal megsérülhetnek. ezért - mindig ellenôrizze a hidraulikus nyitás elôtt a hátfalat 1000_-Rückwand_

26 ADAGOLÓENGEREK Az adagolóhengerek kiszerelése 1. A kocsi hátfalát nyissuk ki 2. A láncfeszítést lazítsuk (58) és a meghajtóláncokat (1) vegyük le. 3. A lemezborításokat (2) bal és jobboldalon szereljük le. Figyelem! A csavarok (X) beállításán ne változtassunk. Figyelem! Nem szabad az adagolóhengerek tartományába nyúlni, amíg a hajtómotor mûködik. 4. A felsô adagolóhenger kiszerelése A következô csavarokat kell eltávolítani a bal és a jobboldalról: - árom csavart (SK-3) a peremcsapágyaknál - Két csavart (SK-2) a védôgyûrûknél. 5. Az alsó adagolóhenger kiszerelése A két csavart (SK-2) a védôgyûrûknél el kell távolítani a bal és a jobboldalon. 6. Az adagolóhengereket hátrafelé húzzuk ki. 7. A lemezfalakat (2) bal és jobboldalon ismét szereljük fel. 8. A kapcsoló beállítása - Lásd a következô oldalon 1000_-DOSIERER_

27 ADAGOLÓENGEREK Kaparófenéklap kapcsolása Általánosan Beépített adagoló hengerek esetén az (SK-5) csavar a szenzor mögött helyezkedik el és nem rendelkezik külön funkcióval. A kihordó padlót a szenzor (90) segítségével az adagoló henger komponensén keresztül kerül be- és kikapcsolásra. A kihordó padlót csak az alábbiak szerint lehet bekapcsolni: az automatikus rakodó rendszerrel vagy a kezelőpulton található kihordó padló kapcsoló megnyomásával. Figyelem! A nyitott védôfedelek mögött végzett munkák esetén fokozott sérülésveszély áll fenn! Kiszerelt adagoló hengerek esetén a szenzor (90) és így a kihordó padló is mindig ki lenne kapcsolva. Ez viszont a be- és kirakodási funkciók esetén nem kívánatos. Ezért kiszerelt adagoló hengerek esetén a szenzort (90) az (SK-5) csavarral be kell kapcsolni. A kapcsolási távolság (A) mm és a hosszanti furat segítségével lehet beállítani. Egy olajkapcsoló beszerelése - A kiszerelt adagolóhengerrel történô üzemeltetéshez egy olajnyomáskapcsoló (3) beépítése ajánlott. a a rakomány a hátlapnak préselôdik, akkor az olajnyomáskapcsoló segítségével a kaparófenéklap automatikusan lekapcsol. Bekapcsolt adagolóhengernél az olajnyomókapcsolónak nincs funkciója. - Elektromos kapcsolást lásd az alkatrészjegyzéken, kapcsoló terv lásd melléklet. - Lásd a KARBANTARTÁS c. fejezetet bar 1000_-DOSIERER_

28 1000 Upm FELÉPÌTMÉNY A felépítmény felsô részének felállítása Az eltávolítás fordított sorrendben történik Figyelem! Az átszerelést feltétlenül két személy és vízszintes helyzetbe leállított munkagépnél kell, hogy végezze. Balesetveszély! Művelet Részletes ábrák Megjegyzés 1 A szögvasakat az 1. számú részletes ábra alapján kell beépíteni. Ügyeljen a szögvas pozíciójára! 2 elyezze az elülső falat a megfelelő helyre és rögzítse azt a csavarokkal! 3 Szerelje fel a hátsó kengyel beépítésére szolgáló szögvasat a 3. számú ábra alapján! A kengyelt a tartó szögvas fülön kell rögzíteni. Figyelem! A felépítmény magassága a 4 métert nem haladhatja meg! 4 Szerelje fel a középső kengyelt! Ügyeljen szerelési alkatrészek sorrendjére! (Lásd a kinagyított ábrán!) A kengyelek magasságát az oldalsó falon található sínen módosítani lehet. Ezeket először a csavarokkal rögzíteni kell, ha az 5. műveletet befejezte. 1001_-Aufbauoberteil_

29 FELÉPÌTMÉNY 5 ajtsa fel az oldalsó falakat és rögzítse le a csavarokkal! 6 automatikus rakodóegység Akassza be az automatikus rakodóegység csapóajtaját és biztosítsa le a sasszegekkel! 7 Akassza be az automatikus rakodóegység csapóajtaját az oldalsó falak kengyeleinél és biztosítsa le a sasszeggel! 8 9 X Rögzítse a szenzort (a kábellel együtt) és a felső automatikus rakódó egység kapcsoló kengyelét! A kívánt kapcsolási funkciót a kapcsoló kengyelen található hosszanti furatban elhelyezett csavar segítségével lehet beállítani. Felső furat: max. feltöltés Alsó furat: min. feltöltés Kapcsolási távolság (X): mm Függessze fel a fedőponyvát a kengyel és a hátsó fal közé és biztosítsa a sasszeggel. 10 Függessze fel a köteleket! Tipp: ha a köteleket a felfüggesztés előtt vízbe lógatja, akkor könnyebben lehet ezeket tekerni. OPCIÓ: tetőidom Az automatikus rakodóegység működéséhez nagyon fontos, hogy a tetőidom és az automatikus rakodóegység közötti csavaros csatlakoztatások ne legyenek túl feszesek! 1001_-Aufbauoberteil_

30 POWER CONTROL -VEZÉRLÉS A terminál teljesítmény-jellemzői Elektromos csatlakoztatás A komplett elektronika (vezérlő számítógép és terminál) elektromos csatlakoztatása a vontatógép 12V fedélzeti hálózatához csatlakoztatott DIN 9680 szabványú csatlakozódugóval történik. Ezt a 3-pólusú csatlakozódugót 2-pólusú kivitelben is alkalmazzák, mivel csak két főcsatlakozóra (+12V, földelés) van szükség. Figyelem! Más típusú csatlakozódugók és aljzatok alkalmazása nem engedélyezett, mivel ezek a funkciók biztonságát nem biztosítják! Műszaki adatok: Üzemi feszültség: +10V +15V Üzemi hőmérséklet-tartomány: -20 C +60 C Tárolási hőmérséklet: -30 C +70 C Védelmi osztály: IP65 Biztosíték: 10A Multifuse biztosíték a tápfeszültség csatlakozódugójában Funkció: A Power Control terminállal a felszerelt berendezések valamennyi funkcióját vezérelheti. Továbbá a Power Control az aktuális üzemi állapotok, a különböző menük és a figyelmeztető jelentések kijelzéséhez nagyméretű kijelzővel rendelkezik. Előfeltétel egy egyszerű működtetésű hidraulikakör nyomásmentes visszamenő ággal, vagy Load Sensing. Üzembe helyezés Biztonsági útmutató a több személy a munkagép ill. a vontatójármű kezelőelemeit egyidejűleg kezelheti, akkor különös figyelmet kell szentelni a munkának. Előzetesen lelkiismeretes eligazítást kell tartani a résztvevő személyek között. Egy példa: Sérülés veszélye áll fenn, ha egy személy a kocsi hátsó falánál tartózkodik és egy másik személy a traktor fülkéjében kapcsolófunkciót működtet (hátfal nyitás, hajtómű bekapcsol,...). Gép használata Power Control terminállal 1. elyezze el a Power Control terminált a vontató gép fülkéjében jól belátható helyen! (A terminál rögzítéséhez a hátoldalon tartószerkezet található.) 2. Kösse össze a terminált az 1. sz. csatlakozódugó használatával a traktor vezetékével. 3. Fektesse le a vezérlő számítógép kábelét a felszerelt berendezéstől a vontatógép fülkéjébe, és kösse össze a az ISOBUS csatlakozódugón (2) keresztül a traktorkábellel! (Ügyeljen a megfelelő kábelvezetésre!) 4. Csatlakoztassa a traktorkábel csatlakozódugóját (3) a vontatógép 12V áramellátásához! Power Control terminál 10A biztosíték csatlakozódugó 1 ISOBUS vezérlő számítógép I S O B U S csatlakozódugó 2 Magyarázat! A terminált az időjárási viszonyoknak kitenni tilos! A terminál bekapcsolásához nyomja meg az I/O Magyarázat! billentyűt! A terminál kikapcsolásához nyomja meg az I/O billentyűt és tartsa 3 másodpercig megnyomva! csatlakozódugó 3 traktorkábel és ISOBUS A Power Control a 1 óra elteltével automatikusan kikapcsol, ha a billentyűket addig nem használták! 1300_-Power-Control_

31 POWER CONTROL -VEZÉRLÉS A billentyűzet kiosztása Funkciós billentyűk a b c d 1* funkciós billentyű 2* funkciós billentyű 3* funkciós billentyű 4* funkciós billentyű Rakodási funkció billentyűi e f automatikus rakodás vágószerkezet behajtása g csuklós vonórúd kiengedése kocsi megemelése h i j k l Pick-Up megemelése kaparó padló visszahúzása / rakodás vágószerkezet kihajtása csuklós vonórúd behúzása kocsi leengedése Pick-Up leengedése Kirakodási funkció billentyűk m n o p q r s t u automatikus kirakodás adagolóhenger be-/kikapcsolása kaparó padló előretolása hátfal kinyitása megvilágítás kaparópadló kirakodás opcionálisan 2 lépcsős motor lassú - gyors kifutás irányító tengely ki-/bereteszelése hátfal bezárása STOP v érték csökkentése / kaparó padló sebességének csökkentése W Érték növelése / x kaparó padló sebességének növelése Be-/kikapcsolás / menüpont váltása a b c d e f i j k l m n q r s t u v g o W h p x A Power Control terminál bekapcsolásához nyomja meg a [be-/kikapcsoló] billentyűt! Nyomja meg a [be-/kikapcsoló] billentyűt a rendszermenü megnyitásához! Tartsa hosszabb ideig megnyomva a [be-/kikapcsoló] billentyűt a Power Control terminál kikapcsolásához!* 1300_-Power-Control_

32 POWER CONTROL -VEZÉRLÉS Menüstruktúra M1 M2 M3 M4 M5 10 másodpercig nyomva tartani! M6 M7 1300_-Power-Control_

33 POWER CONTROL -VEZÉRLÉS Start menü M1 A Power Control terminál bekapcsolása után megjelenik a start menü. Menük Kijelzés: 1 szoftver verziója 2 funkciós billentyűk Funkciós billentyűk: 1... munkavégzési menü M2... beállítási menü M3 / hosszabb ideig nyomva tartani M6... adatbeviteli menü M szenzorteszt menü 1300_-Power-Control_

34 POWER CONTROL -VEZÉRLÉS Munkavégzési menü M2 Nyomja meg a start menüben az, funkciós billentyűt a munkavégzési menü megnyitásához! Nyomja meg az, billentyűt a start menübe történő visszalépéshez! Magyarázat! Kijelzés: 1. Rakodó automatika aktív> / nem aktív a megjelenik a szimbólum, akkor a rakodó automatika aktív. 2. a megjelenik a szimbólum, akkor a rakodó automatika aktív Valamennyi külön megrendelt felszerelést, amely a kezelésbe beavatkozik, a konfigurációs mezőben (M6) konfigurálni kell! megvilágítás be* megvilágítás ki 7 3. átfal automatika be megvilágítás be automatika ki megvilágítás ki nyitva zárva* bezárni reteszelni átfalrögzítés aktív 4. Az adagolóhenger nem található / ki* / be Sebességfokozat lassú Magyarázat: gyors adagolóhenger - be adagolóhenger - ki 5. Kormányzott tengely bereteszelve / kireteszelve* bereteszelve* kireteszelve a a reteszelés szimbóluma megjelenik, akkor a rendszer reteszeli az irányító tengelyt. 6. A rakodási nyomaték szenzor státusza: (leengedett Pick-Up esetében jelenik meg.) A rotor aktuális terhelését jelzi ki. 7. Kaparó padló státusza: A rakodási munkaművelet során a kaparó padló mindig maximális sebességgel mozog! 8. Vágómű pozíciója kihajtva / behajtva behajtva kihajtva* Magyarázat: a a szimbólum villog, akkor a vágómű kihajtása az automatikus késélező berendezés pozíciója miatt nem lehetséges. (Csak automatikus késélező berendezés esetében.) 9. Pick-Up pozíció leengedve* / megemelve megemelve leengedve Stop* / előretolás / visszahúzás leállítva előretolás lassan visszahúzás előretolás gyorsan sebesség 1300_-Power-Control_

35 POWER CONTROL -VEZÉRLÉS 10. Töltési tömeg szintjelzője Kirakodó automatika aktív* / nem aktív a a szimbólum látható, akkor aktív a kirakodó automatika. 12. Rakomány biztonsági rögzítése előre / hátra / középen* előre hátra a villognak a szimbólumok, akkor a rakomány biztonsági rögzítése a középső állásban van, vagy éppen előre, vagy hátra halad. Magyarázat: a a rakomány biztonsági rögzítő kengyele középső állásban található, akkor lehetséges, hogy a rakomány meghaladta a maximális szállítási magasságot. 13. A keresztirányú szállítószalag státusza: Keresztirányú szállítószalag előválasztás (mechanikus keresztirányú szállítószalagnál nem)) hidraulikus keresztirányú szállítószalag iránya jobbra hidraulikus keresztirányú szállítószalag iránya balra a mechanikus keresztirányú szállítószalag a beállított irányban fut 14. Lifttengely leengedve / megemelve* lifttengely leengedve lifttengely megemelve Magyarázat: a a terhelés túl magas, akkor nem lehet megemelni a lifttengelyt. A terhelés kritikus szint felé történő növelésével a lifttengely megemelése során a rendszer a lifttengelyt automatikusan leengedi. 15. Adalékanyag aktív* / nem aktív aktív adalékanyag hozzáadása nem aktív nincs adalékanyag Magyarázat: a nem látható a szimbólum, akkor az adalékanyag automatikus adagolása nem aktív, vagy nincs konfigurálva. Funkciós billentyűk: Késélesítő berendezés menüfelülete - Lásd az Autocut kezelési utasításában! Száraz takarmány felépítmény emelése - ha a konfigurációs menüben aktiválták. Száraz takarmány felépítmény leengedése - ha a konfigurációs menüben aktiválták. Adalékanyag adagolása be-/kikapcsolva - az adalékanyag adagolását kapcsolja. Az adalékanyag adagolására csak leengedett Pick-Up esetében kerül sor. Rakomány biztonsági rögzítését bezárni.* Rakomány biztonsági rögzítését kinyitni.* omlokcsapóajtók** előrehajtása. omlokcsapóajtók** felhajtása. Felső homlokcsapóajtók lehajtása - amíg a billentyűt nyomva tartják, addig mozog a homlokcsapóajtó. 1. Felső homlokcsapóajtókat felhajtani - amíg a billentyűt nyomva tartják, addig mozog a homlokcsapóajtó. 2. További funkciós billentyűk - billentyűt röviden megnyomni. További funkciós billentyűk. Egy menüszinttel magasabbra lépni (itt: start menü) * A rakománybiztosítót csak zárt hátfal esetén lehet vezérelni. ** Az alsó frontfedelet csak nyitott rakománybiztosító esetén lehet kezelni. Frontfedelek csak a Jumbo Combiline-hoz kaphatóak. 1300_-Power-Control_
