JUMBO 6000 L/D Combiline. JUMBO 6600 L/D Combiline. JUMBO 7200 L/D Combiline. Kombinált silózó pótkocsi Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

Átírás

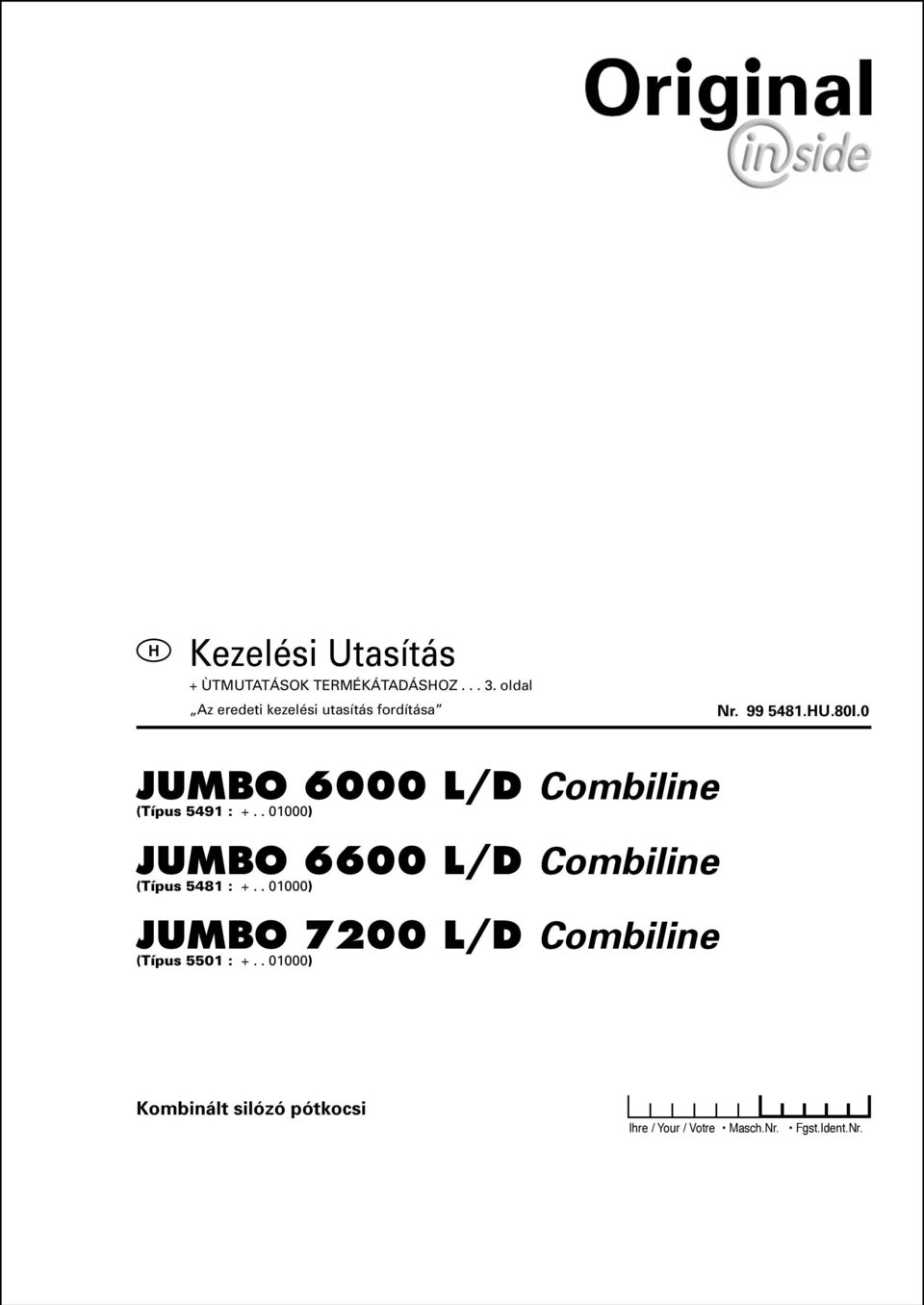

1 U.80I.0 JUMBO 6000 L/D Combiline (Típus 5491 : ) JUMBO 6600 L/D Combiline (Típus 5481 : ) JUMBO 7200 L/D Combiline (Típus 5501 : ) Kombinált silózó pótkocsi Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

2 Igen Tisztelt Mezôgazdasági Vállalkozó! Jól választott, örülünk és gratulálunk Önnek, hogy a Pöttinger mellett döntött. Mint az Ön mezôgéptechnikai partnere jó minôséget és nagy teljesítményt kínálunk Önnek jó szervízszolgálattal összekötve. Ahhoz, hogy mezôgazdasági gépeink üzemi körülményeit felmérhessük és ezeket a követelményeket az új gépek fejlesztése során figyelembe tudjuk venni, kérünk Öntôl néhány adatot. Ezenkívül ezáltal számunkra az is lehetôvé válik, hogy új fejlesztéseinkrôl tájékoztassuk. Termékszavatosság, tájékoztatási kötelezettség A termékszavatosság kötelezi a gyártót és a kereskedôt, hogy a gépek eladásakor a kezelési utasítást átadja a vevônek és a vevôt a gyakorlatban a gép kezelési-, biztonsági- és ápolási elôírásairól oktatásban részesítse. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. Ebbôl a célból az - A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - B okmányt a gépet átadó cégnél marad. - C okmányt a vevô megtartja. A termékszavatossági törvény szellemében minden gazdálkodó vállalkozó. A dologi kár a termékszavatossági törvény értelmében olyan kár, amelyet egy gép okoz, de nem azon keletkezik; a szavatosságra önfenntartás szolgál (Euro 500,-). Vállalkozási dologi károk a termékszavatossági törvény értelmében a szavatosságból ki vannak zárva. Figyelem! a a vevô a késôbbiekben továbbadja a gépet akkor a gép új átvevôjét is a nevezett elôírásokról oktatásban kell részesíteni. ALLG./BA SEITE 2 / 0000-

3 ÙTMUTATÁSOK TERMÉKÁTADÁSOZ Dokument D ALOIS PÖTTINGER Maschinenfabrik Gmb A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMB D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMB Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Kérjük, hogy a termékszavatossági kötelezettség szerint ellenôrizzék a következô pontokat. Az illetô pontokat kérjük bejelölni. X Ellenôrizzük a gépet a szállítólevél alapján. Minden mellékelt alkatrészt távolítsunk el. Minden biztonságtechnikai berendezés, kardántengely és kezelôelemek rendelkezésre állnak. A gép ill. berendezés kezelését, üzembehelyezését és ápolását a vevôvel ismertetni és tisztázni szükséges. Ellenôrizzük az abroncsok megfelelô levegônyomását. Ellenôrizzük a kerékanyák kellô mértékû meghúzottságát. Mutassunk rá a helyes erôleadótengelyfordulatszámra. Mutassuk be és magyarázzuk el a mechanikus funkciókat (hátfal nyitása be- és kihajtása stb.) Magyarázzuk el a vágókések be- és kiszerelését. ozzuk létre az elektromos kapcsolatot a traktorral, és ellenôrizzük a helyes csatlakozást (54 g csatl.). Ügyeljünk a kezelési utasításban foglaltak betartására! beachten! Végezzük el a traktorhoz való illesztést: vonórúd magasság, fékhúzal elhelyezése, kézifékkar elhelyezése a traktorfülkében. Kardántengelyt megfelelôen hosszabbítsuk meg. Ellenôrizzük és magyarázzuk el az elektromos berendezés funkcióját. ozzuk létre a traktorral való hidraulikus kapcsolatot és ellenôrizzük a helyes csatlakozást. Mutassuk be és magyarázzuk el a hidraulika funkcióit (csuklós vonórúd, hátfal nyitása stb.) eszteljük le a rögzítô- és üzemi fék funkcióját. Próbajáratás lefolytatásra került és nem állapítottunk meg hiányosságokat. Mûködési magyarázat próbajáratásnál. Ellenôrizzük a rakodóagregátnál a ki- és bekapcsolóautomatikát. Magyarázzuk el a szállítási- és munkahelyzetbe való áthajtást. Tájékoztassunk az opciós- ill. kiegészítôfelszerelésekrôl. Utaljunk a kezelési utasításban foglaltak feltétlen elolvasására. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. - Ebbôl a célból az A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - A B okmány a gépet átadó cégnél marad. - A C okmányt a vevô megtartja Dokum D Anhänger - -

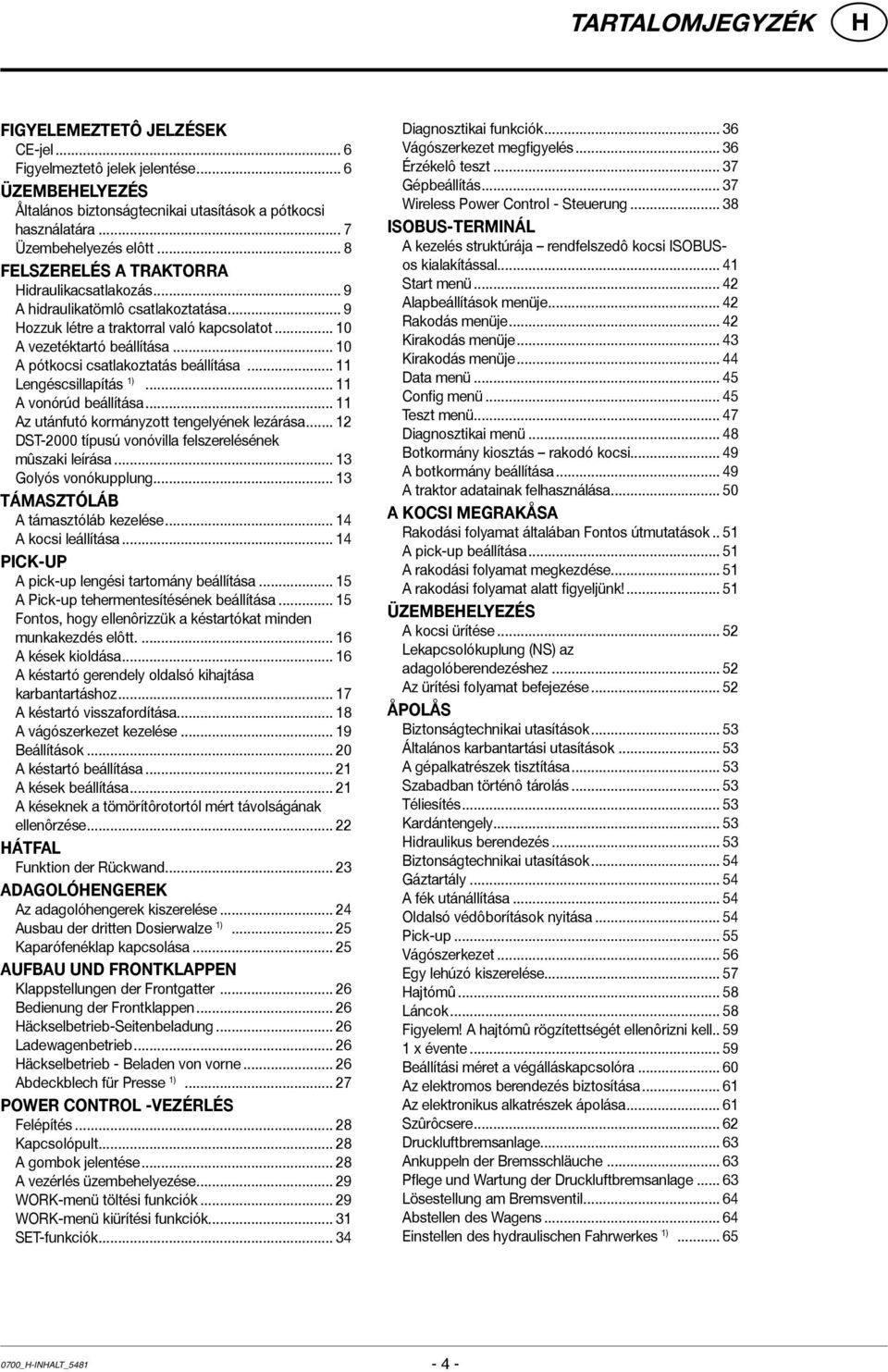

4 Tartalomjegyzék Figyelemeztetô jelzések CE-jel... 6 Figyelmeztetô jelek jelentése... 6 Üzembehelyezés Åltalános biztonságtecnikai utasítások a pótkocsi használatára... 7 Üzembehelyezés elôtt... 8 Felszerelés a traktorra idraulikacsatlakozás... 9 A hidraulikatömlô csatlakoztatása... 9 ozzuk létre a traktorral való kapcsolatot A vezetéktartó beállítása A pótkocsi csatlakoztatás beállítása Lengéscsillapítás 1) A vonórúd beállítása Az utánfutó kormányzott tengelyének lezárása DST-2000 típusú vonóvilla felszerelésének mûszaki leírása Golyós vonókupplung támasztóláb A támasztóláb kezelése A kocsi leállítása Pick-up A pick-up lengési tartomány beállítása A Pick-up tehermentesítésének beállítása Fontos, hogy ellenôrizzük a késtartókat minden munkakezdés elôtt A kések kioldása A késtartó gerendely oldalsó kihajtása karbantartáshoz A késtartó visszafordítása A vágószerkezet kezelése Beállítások A késtartó beállítása A kések beállítása A késeknek a tömörítôrotortól mért távolságának ellenôrzése átfal Funktion der Rückwand ADAGOLÓENGEREK Az adagolóhengerek kiszerelése Ausbau der dritten Dosierwalze 1) Kaparófenéklap kapcsolása Aufbau und Frontklappen Klappstellungen der Frontgatter Bedienung der Frontklappen äckselbetrieb-seitenbeladung Ladewagenbetrieb äckselbetrieb - Beladen von vorne Abdeckblech für Presse 1) POWER CONTROL -VEZÉRLÉS Felépítés Kapcsolópult A gombok jelentése A vezérlés üzembehelyezése WORK-menü töltési funkciók WORK-menü kiürítési funkciók SET-funkciók Diagnosztikai funkciók Vágószerkezet megfigyelés Érzékelô teszt Gépbeállítás Wireless Power Control - Steuerung ISOBUS-TERMINÁL A kezelés struktúrája rendfelszedô kocsi ISOBUSos kialakítással Start menü Alapbeállítások menüje Rakodás menüje Kirakodás menüje Kirakodás menüje Data menü Config menü Teszt menü Diagnosztikai menü Botkormány kiosztás rakodó kocsi A botkormány beállítása A traktor adatainak felhasználása A KOCSI MEGRAKÅSA Rakodási folyamat általában Fontos útmutatások A pick-up beállítása A rakodási folyamat megkezdése A rakodási folyamat alatt figyeljünk! ÜZEMBEELYEZÉS A kocsi ürítése Lekapcsolókuplung (NS) az adagolóberendezéshez Az ürítési folyamat befejezése ÅPOLÅS Biztonságtechnikai utasítások Általános karbantartási utasítások A gépalkatrészek tisztítása Szabadban történô tárolás Téliesítés Kardántengely idraulikus berendezés Biztonságtechnikai utasítások Gáztartály A fék utánállítása Oldalsó védôborítások nyitása Pick-up Vágószerkezet Egy lehúzó kiszerelése ajtómû Láncok Figyelem! A hajtómû rögzítettségét ellenôrizni kell x évente Beállítási méret a végálláskapcsolóra Az elektromos berendezés biztosítása Az elektronikus alkatrészek ápolása Szûrôcsere Druckluftbremsanlage Ankuppeln der Bremsschläuche Pflege und Wartung der Druckluftbremsanlage Lösestellung am Bremsventil Abstellen des Wagens Einstellen des hydraulischen Fahrwerkes 1) _-Inhalt_

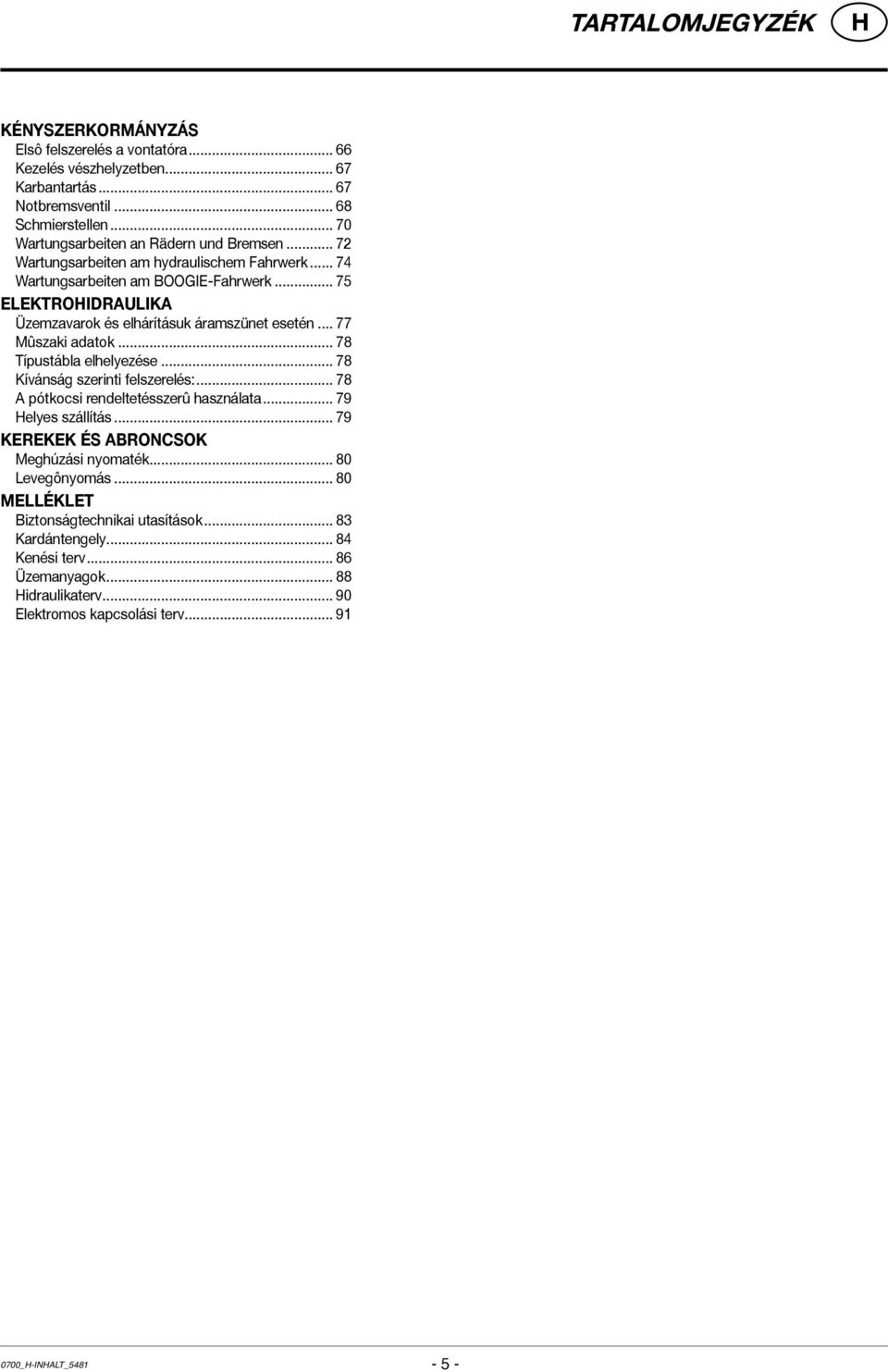

5 Tartalomjegyzék KÉNYSZERKORMÁNYZÁS Elsô felszerelés a vontatóra Kezelés vészhelyzetben Karbantartás Notbremsventil Schmierstellen Wartungsarbeiten an Rädern und Bremsen Wartungsarbeiten am hydraulischem Fahrwerk Wartungsarbeiten am BOOGIE-Fahrwerk ELEKTROIDRAULIKA Üzemzavarok és elhárításuk áramszünet esetén Mûszaki adatok Típustábla elhelyezése Kívánság szerinti felszerelés: A pótkocsi rendeltetésszerû használata elyes szállítás Kerekek és abroncsok Meghúzási nyomaték Levegônyomás MELLÉKLET Biztonságtechnikai utasítások Kardántengely Kenési terv Üzemanyagok idraulikaterv Elektromos kapcsolási terv _-Inhalt_

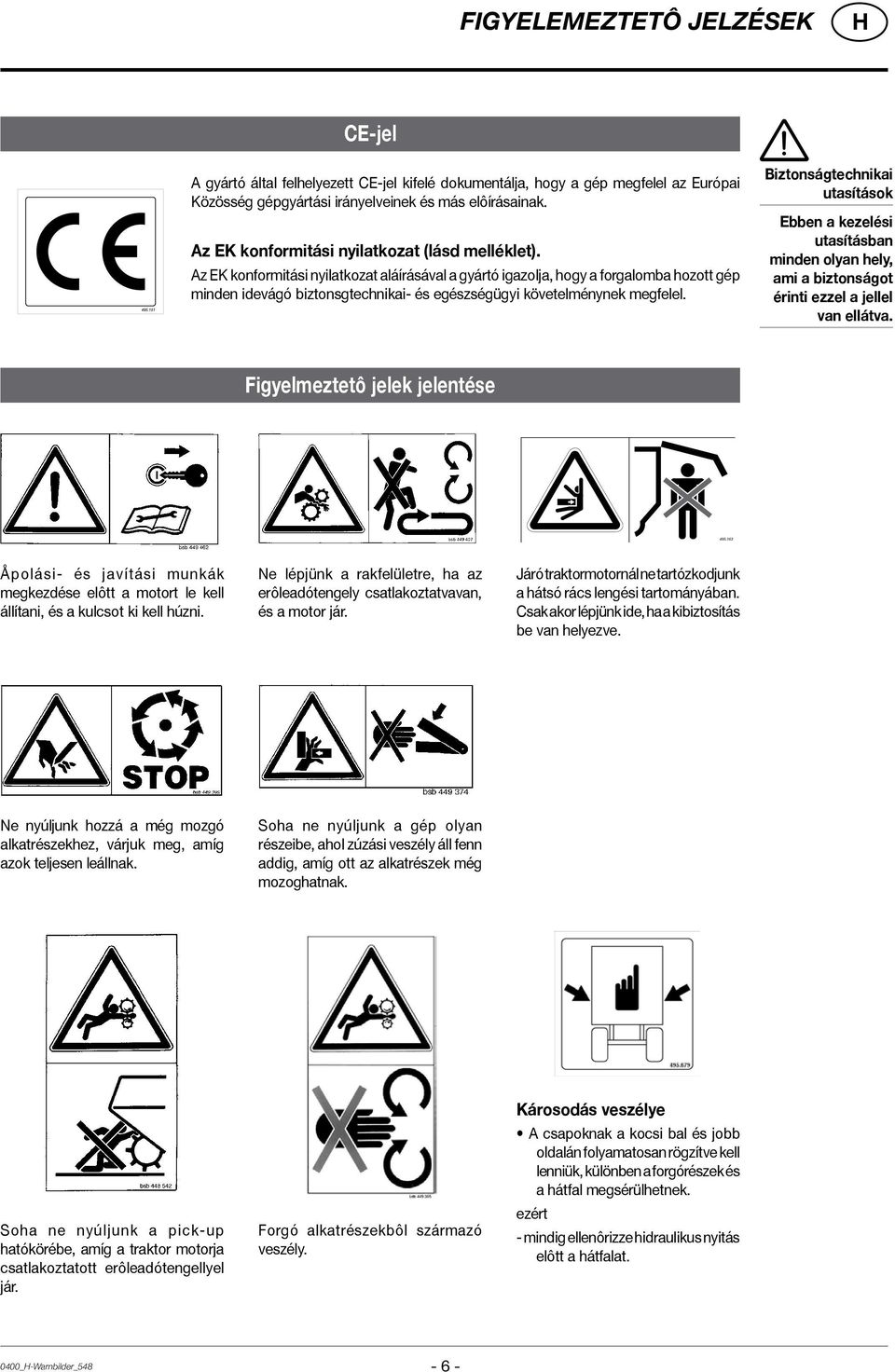

6 Figyelemeztetô jelzések CE-jel A gyártó által felhelyezett CE-jel kifelé dokumentálja, hogy a gép megfelel az Európai Közösség gépgyártási irányelveinek és más elôírásainak. Az EK konformitási nyilatkozat (lásd melléklet). Az EK konformitási nyilatkozat aláírásával a gyártó igazolja, hogy a forgalomba hozott gép minden idevágó biztonsgtechnikai- és egészségügyi követelménynek megfelel. Biztonságtechnikai utasítások Ebben a kezelési utasításban minden olyan hely, ami a biztonságot érinti ezzel a jellel van ellátva. Figyelmeztetô jelek jelentése Åpolási- és javítási munkák megkezdése elôtt a motort le kell állítani, és a kulcsot ki kell húzni. Ne lépjünk a rakfelületre, ha az erôleadótengely csatlakoztatvavan, és a motor jár. Járó traktormotornál ne tartózkodjunk a hátsó rács lengési tartományában. Csak akor lépjünk ide, ha a kibiztosítás be van helyezve. Ne nyúljunk hozzá a még mozgó alkatrészekhez, várjuk meg, amíg azok teljesen leállnak. Soha ne nyúljunk a gép olyan részeibe, ahol zúzási veszély áll fenn addig, amíg ott az alkatrészek még mozoghatnak. Soha ne nyúljunk a pick-up hatókörébe, amíg a traktor motorja csatlakoztatott erôleadótengellyel jár. Forgó alkatrészekbôl származó veszély. Károsodás veszélye A csapoknak a kocsi bal és jobb oldalán folyamatosan rögzítve kell lenniük, különben a forgórészek és a hátfal megsérülhetnek. ezért - mindig ellenôrizze hidraulikus nyitás elôtt a hátfalat. 0400_-Warnbilder_

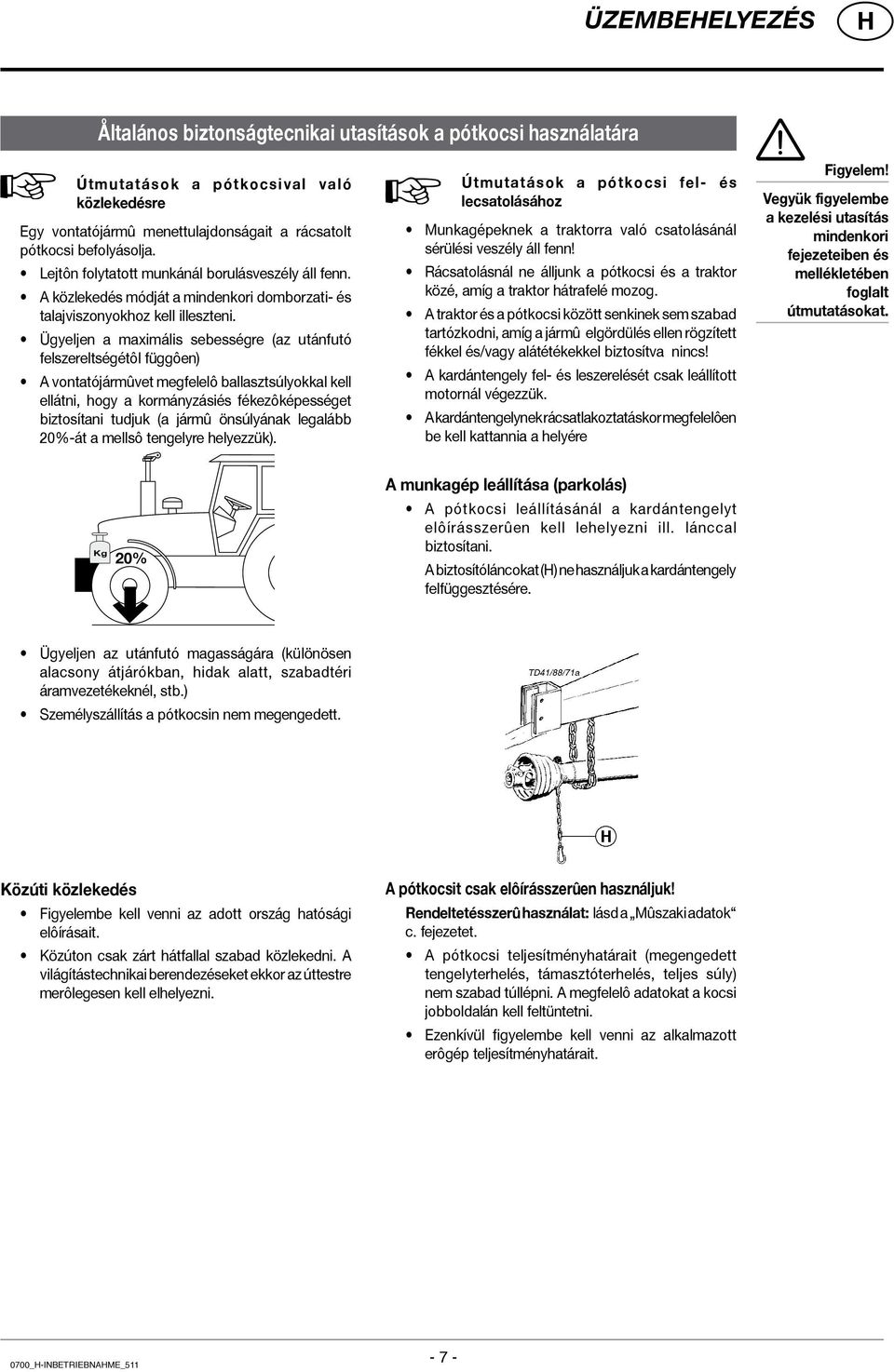

7 Üzembehelyezés Åltalános biztonságtecnikai utasítások a pótkocsi használatára Útmutatások a pótkocsival való közlekedésre Egy vontatójármû menettulajdonságait a rácsatolt pótkocsi befolyásolja. Lejtôn folytatott munkánál borulásveszély áll fenn. A közlekedés módját a mindenkori domborzati- és talajviszonyokhoz kell illeszteni. Ügyeljen a maximális sebességre (az utánfutó felszereltségétôl függôen) A vontatójármûvet megfelelô ballasztsúlyokkal kell ellátni, hogy a kormányzásiés fékezôképességet biztosítani tudjuk (a jármû önsúlyának legalább 20%-át a mellsô tengelyre helyezzük). Útmutatások a pótkocsi fel- és lecsatolásához Munkagépeknek a traktorra való csatolásánál sérülési veszély áll fenn! Rácsatolásnál ne álljunk a pótkocsi és a traktor közé, amíg a traktor hátrafelé mozog. A traktor és a pótkocsi között senkinek sem szabad tartózkodni, amíg a jármû elgördülés ellen rögzített fékkel és/vagy alátétékekkel biztosítva nincs! A kardántengely fel- és leszerelését csak leállított motornál végezzük. A kardántengelynek rácsatlakoztatáskor megfelelôen be kell kattannia a helyére Figyelem! Vegyük figyelembe a kezelési utasítás mindenkori fejezeteiben és mellékletében foglalt útmutatásokat. Kg 20% A munkagép leállítása (parkolás) A pótkocsi leállításánál a kardántengelyt elôírásszerûen kell lehelyezni ill. lánccal biztosítani. A biztosítóláncokat () ne használjuk a kardántengely felfüggesztésére. Ügyeljen az utánfutó magasságára (különösen alacsony átjárókban, hidak alatt, szabadtéri áramvezetékeknél, stb.) Személyszállítás a pótkocsin nem megengedett. Közúti közlekedés Figyelembe kell venni az adott ország hatósági elôírásait. Közúton csak zárt hátfallal szabad közlekedni. A világítástechnikai berendezéseket ekkor az úttestre merôlegesen kell elhelyezni. A pótkocsit csak elôírásszerûen használjuk! Rendeltetésszerû használat: lásd a Mûszaki adatok c. fejezetet. A pótkocsi teljesítményhatárait (megengedett tengelyterhelés, támasztóterhelés, teljes súly) nem szabad túllépni. A megfelelô adatokat a kocsi jobboldalán kell feltüntetni. Ezenkívül figyelembe kell venni az alkalmazott erôgép teljesítményhatárait. 0700_-Inbetriebnahme_

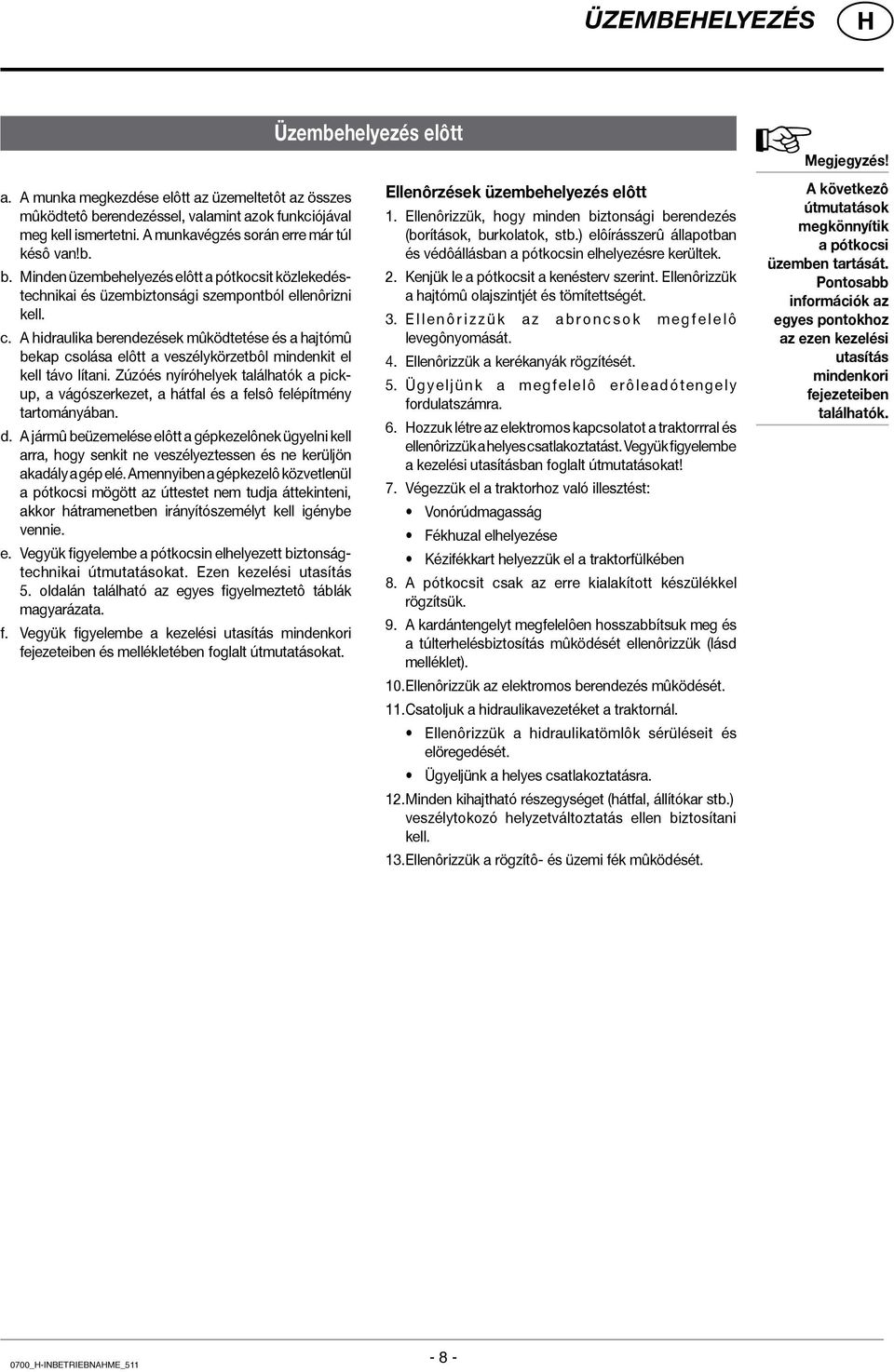

8 Üzembehelyezés Üzembehelyezés elôtt Megjegyzés! a. A munka megkezdése elôtt az üzemeltetôt az összes mûködtetô berendezéssel, valamint azok funkciójával meg kell ismertetni. A munkavégzés során erre már túl késô van!b. b. Minden üzembehelyezés elôtt a pótkocsit közlekedéstechnikai és üzembiztonsági szempontból ellenôrizni kell. c. A hidraulika berendezések mûködtetése és a hajtómû bekap csolása elôtt a veszélykörzetbôl mindenkit el kell távo lítani. Zúzóés nyíróhelyek találhatók a pickup, a vágószerkezet, a hátfal és a felsô felépítmény tartományában. d. A jármû beüzemelése elôtt a gépkezelônek ügyelni kell arra, hogy senkit ne veszélyeztessen és ne kerüljön akadály a gép elé. Amennyiben a gépkezelô közvetlenül a pótkocsi mögött az úttestet nem tudja áttekinteni, akkor hátramenetben irányítószemélyt kell igénybe vennie. e. Vegyük figyelembe a pótkocsin elhelyezett biztonságtechnikai útmutatásokat. Ezen kezelési utasítás 5. oldalán található az egyes figyelmeztetô táblák magyarázata. f. Vegyük figyelembe a kezelési utasítás mindenkori fejezeteiben és mellékletében foglalt útmutatásokat. Ellenôrzések üzembehelyezés elôtt 1. Ellenôrizzük, hogy minden biztonsági berendezés (borítások, burkolatok, stb.) elôírásszerû állapotban és védôállásban a pótkocsin elhelyezésre kerültek. 2. Kenjük le a pótkocsit a kenésterv szerint. Ellenôrizzük a hajtómû olajszintjét és tömítettségét. 3. E l l e n ô r i z z ü k a z a b r o n c s o k m e g f e l e l ô levegônyomását. 4. Ellenôrizzük a kerékanyák rögzítését. 5. Ü g y e l j ü n k a m e g f e l e l ô e r ô l e a d ó t e n g e l y fordulatszámra. 6. ozzuk létre az elektromos kapcsolatot a traktorrral és ellenôrizzük a helyes csatlakoztatást. Vegyük figyelembe a kezelési utasításban foglalt útmutatásokat! 7. Végezzük el a traktorhoz való illesztést: Vonórúdmagasság Fékhuzal elhelyezése Kézifékkart helyezzük el a traktorfülkében 8. A pótkocsit csak az erre kialakított készülékkel rögzítsük. 9. A kardántengelyt megfelelôen hosszabbítsuk meg és a túlterhelésbiztosítás mûködését ellenôrizzük (lásd melléklet). 10. Ellenôrizzük az elektromos berendezés mûködését. 11. Csatoljuk a hidraulikavezetéket a traktornál. Ellenôrizzük a hidraulikatömlôk sérüléseit és elöregedését. Ügyeljünk a helyes csatlakoztatásra. 12. Minden kihajtható részegységet (hátfal, állítókar stb.) veszélytokozó helyzetváltoztatás ellen biztosítani kell. 13. Ellenôrizzük a rögzítô- és üzemi fék mûködését. A következô útmutatások megkönnyítik a pótkocsi üzemben tartását. Pontosabb információk az egyes pontokhoz az ezen kezelési utasítás mindenkori fejezeteiben találhatók. 0700_-Inbetriebnahme_

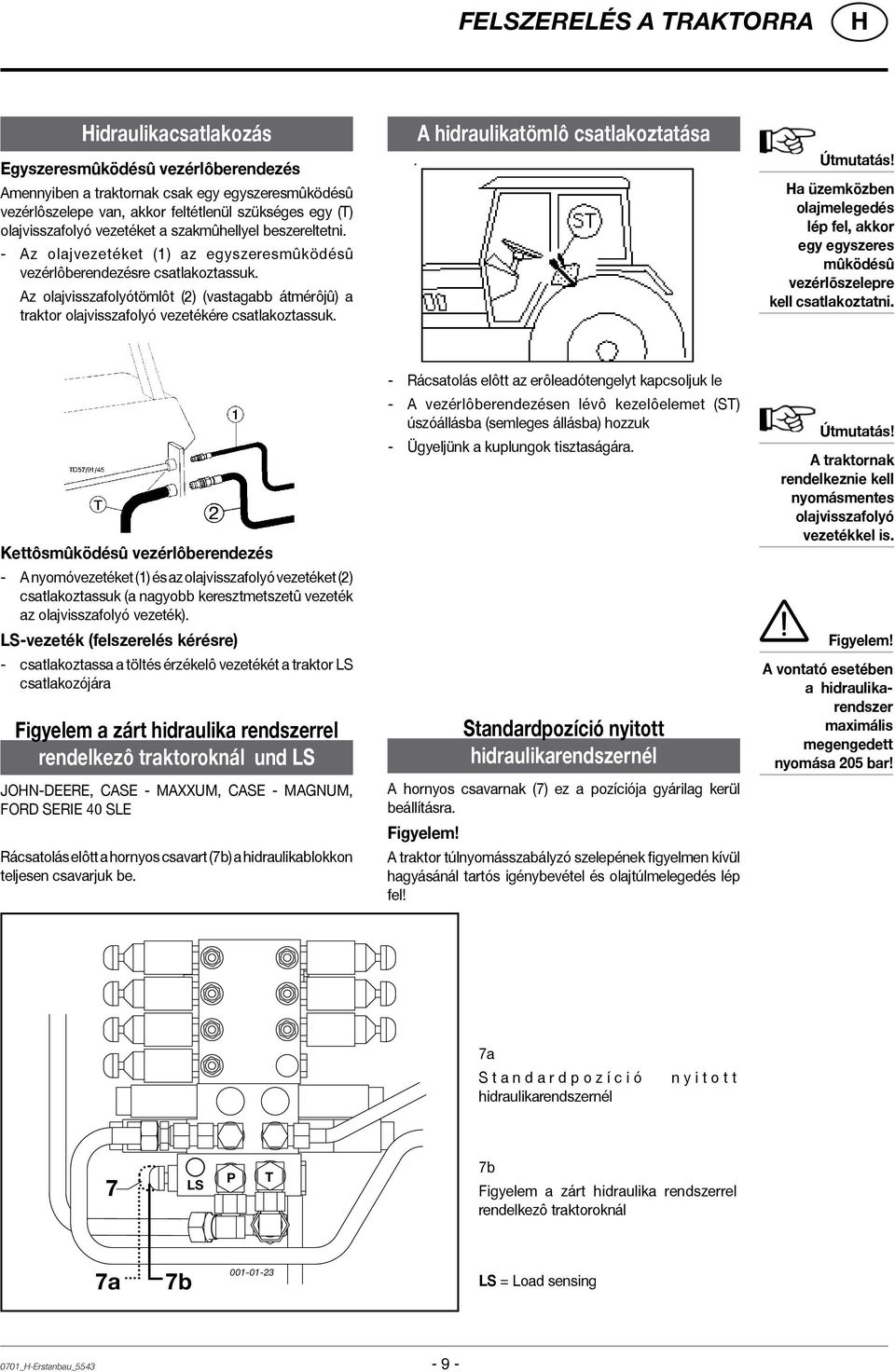

9 Felszerelés a traktorra idraulikacsatlakozás Egyszeresmûködésû vezérlôberendezés Amennyiben a traktornak csak egy egyszeresmûködésû vezérlôszelepe van, akkor feltétlenül szükséges egy (T) olajvisszafolyó vezetéket a szakmûhellyel beszereltetni. - Az olajvezetéket (1) az egyszeresmûködésû vezérlôberendezésre csatlakoztassuk. Az olajvisszafolyótömlôt (2) (vastagabb átmérôjû) a traktor olajvisszafolyó vezetékére csatlakoztassuk. A hidraulikatömlô csatlakoztatása Útmutatás! a üzemközben olajmelegedés lép fel, akkor egy egyszeres mûködésû vezérlõszelepre kell csatlakoztatni. Kettôsmûködésû vezérlôberendezés - A nyomóvezetéket (1) és az olajvisszafolyó vezetéket (2) csatlakoztassuk (a nagyobb keresztmetszetû vezeték az olajvisszafolyó vezeték). LS-vezeték (felszerelés kérésre) - csatlakoztassa a töltés érzékelô vezetékét a traktor LS csatlakozójára Figyelem a zárt hidraulika rendszerrel rendelkezô traktoroknál und LS John-Deere, CASE - MAXXUM, CASE - MAGNUM, FORD SERIE 40 SLE Rácsatolás elôtt a hornyos csavart (7b) a hidraulikablokkon teljesen csavarjuk be. - Rácsatolás elôtt az erôleadótengelyt kapcsoljuk le - A vezérlôberendezésen lévô kezelôelemet (ST) úszóállásba (semleges állásba) hozzuk - Ügyeljünk a kuplungok tisztaságára. Standardpozíció nyitott hidraulikarendszernél A hornyos csavarnak (7) ez a pozíciója gyárilag kerül beállításra. Figyelem! A traktor túlnyomásszabályzó szelepének figyelmen kívül hagyásánál tartós igénybevétel és olajtúlmelegedés lép fel! Útmutatás! A traktornak rendelkeznie kell nyomásmentes olajvisszafolyó vezetékkel is. Figyelem! A vontató esetében a hidraulikarendszer maximális megengedett nyomása 205 bar! 7a S t a n d a r d p o z í c i ó hidraulikarendszernél n y i t o t t 7 LS P T 7b Figyelem a zárt hidraulika rendszerrel rendelkezô traktoroknál 7a 7b LS = Load sensing 0701_-Erstanbau_

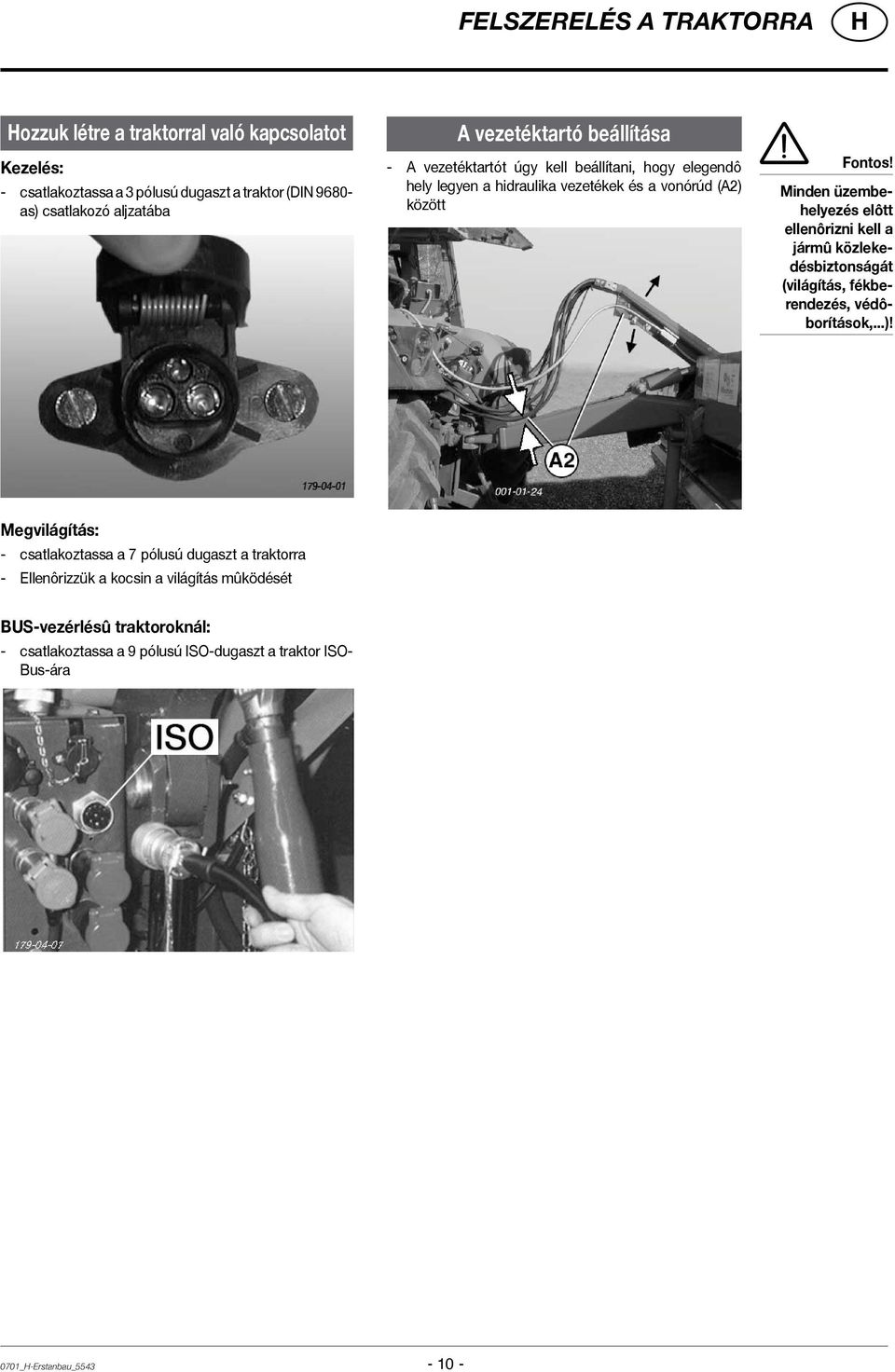

10 Felszerelés a traktorra ozzuk létre a traktorral való kapcsolatot Kezelés: - csatlakoztassa a 3 pólusú dugaszt a traktor (DIN as) csatlakozó aljzatába A vezetéktartó beállítása - A vezetéktartót úgy kell beállítani, hogy elegendô hely legyen a hidraulika vezetékek és a vonórúd (A2) között Fontos! Minden üzembehelyezés elôtt ellenôrizni kell a jármû közlekedésbiztonságát (világítás, fékberendezés, védôborítások,...)! Megvilágítás: - csatlakoztassa a 7 pólusú dugaszt a traktorra - Ellenôrizzük a kocsin a világítás mûködését BUS-vezérlésû traktoroknál: - csatlakoztassa a 9 pólusú ISO-dugaszt a traktor ISO- Bus-ára 0701_-Erstanbau_

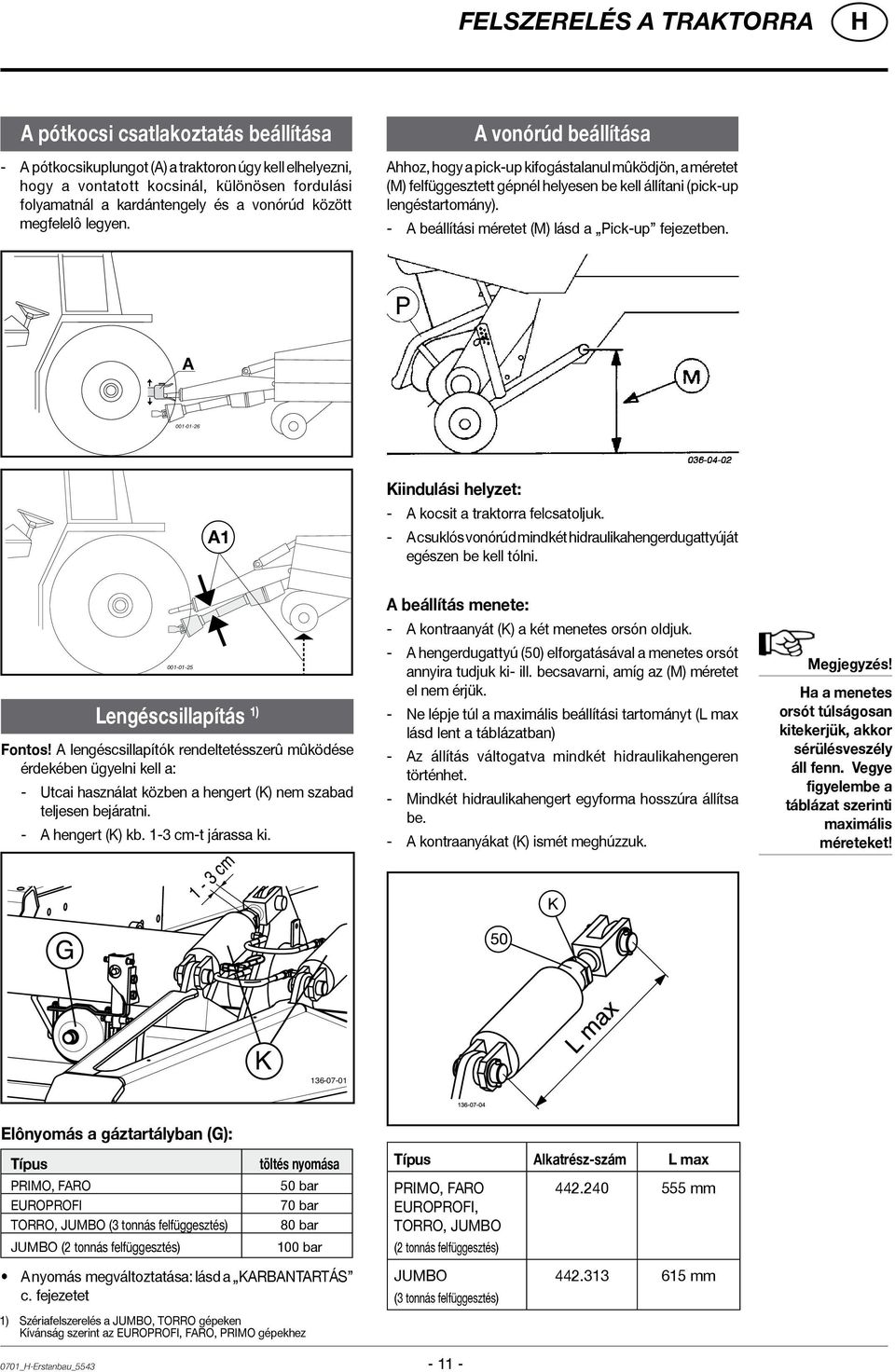

11 Felszerelés a traktorra A pótkocsi csatlakoztatás beállítása - A pótkocsikuplungot (A) a traktoron úgy kell elhelyezni, hogy a vontatott kocsinál, különösen fordulási folyamatnál a kardántengely és a vonórúd között megfelelô legyen. A vonórúd beállítása Ahhoz, hogy a pick-up kifogástalanul mûködjön, a méretet (M) felfüggesztett gépnél helyesen be kell állítani (pick-up lengéstartomány). - A beállítási méretet (M) lásd a Pick-up fejezetben. A A1 Kiindulási helyzet: - A kocsit a traktorra felcsatoljuk. - A csuklós vonórúd mindkét hidraulikahengerdugattyúját egészen be kell tólni Lengéscsillapítás 1) Fontos! A lengéscsillapítók rendeltetésszerû mûködése érdekében ügyelni kell a: - Utcai használat közben a hengert (K) nem szabad teljesen bejáratni. - A hengert (K) kb. 1-3 cm-t járassa ki. 1-3 cm A beállítás menete: - A kontraanyát (K) a két menetes orsón oldjuk. - A hengerdugattyú (50) elforgatásával a menetes orsót annyira tudjuk ki- ill. becsavarni, amíg az (M) méretet el nem érjük. - Ne lépje túl a maximális beállítási tartományt (L max lásd lent a táblázatban) - Az állítás váltogatva mindkét hidraulikahengeren történhet. - Mindkét hidraulikahengert egyforma hosszúra állítsa be. - A kontraanyákat (K) ismét meghúzzuk. Megjegyzés! a a menetes orsót túlságosan kitekerjük, akkor sérülésveszély áll fenn. Vegye figyelembe a táblázat szerinti maximális méreteket! G K Elônyomás a gáztartályban (G): Típus PRIMO, FARO EUROPROFI TORRO, JUMBO (3 tonnás felfüggesztés) JUMBO (2 tonnás felfüggesztés) töltés nyomása 50 bar 70 bar 80 bar 100 bar Típus Alkatrész-szám L max PRIMO, FARO EUROPROFI, TORRO, JUMBO (2 tonnás felfüggesztés) mm A nyomás megváltoztatása: lásd a KARBANTARTÁS c. fejezetet 1) Szériafelszerelés a JUMBO, TORRO gépeken Kívánság szerint az EUROPROFI, FARO, PRIMO gépekhez JUMBO (3 tonnás felfüggesztés) mm 0701_-Erstanbau_

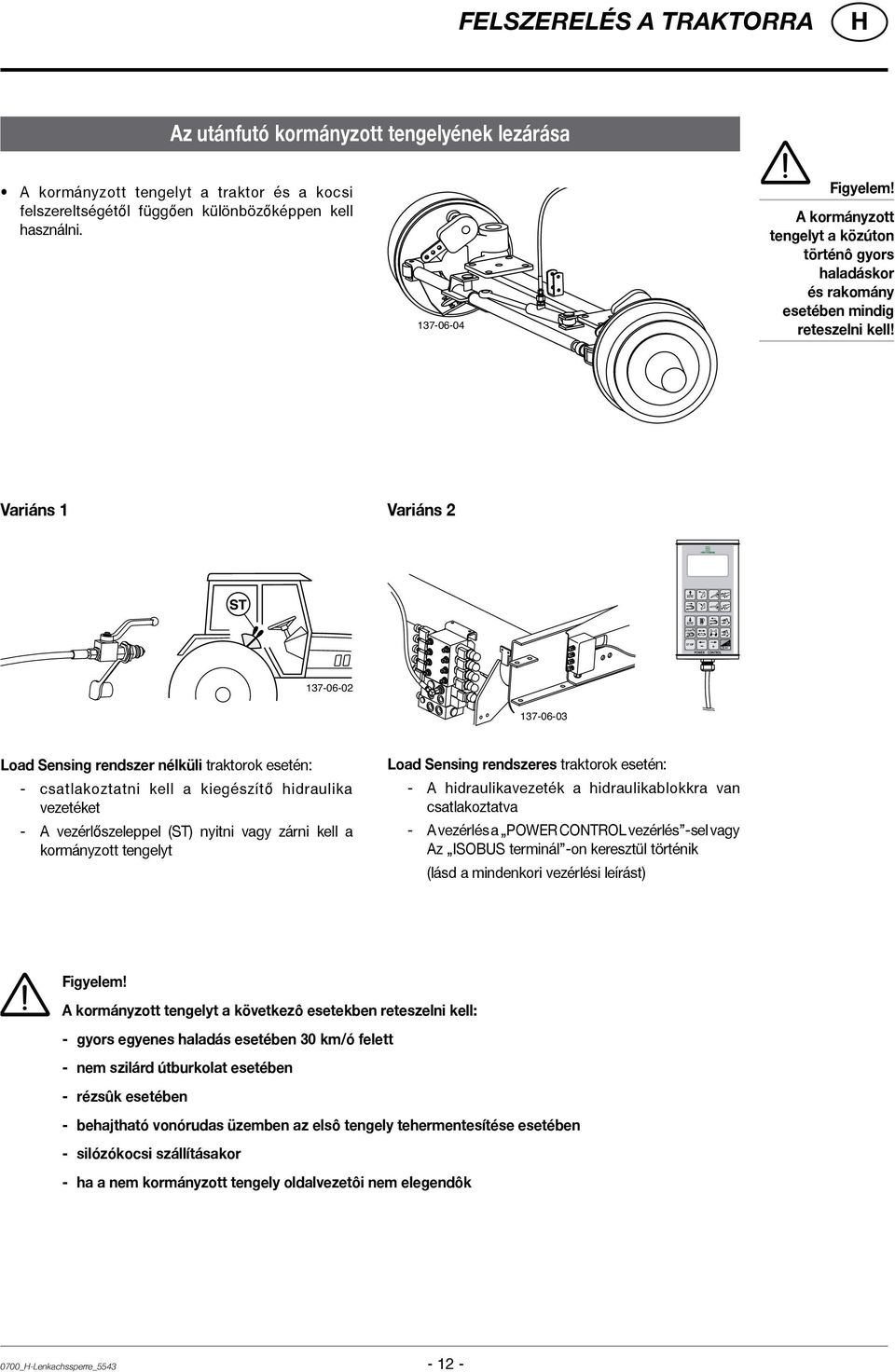

12 Felszerelés a traktorra Az utánfutó kormányzott tengelyének lezárása A kormányzott tengelyt a traktor és a kocsi felszereltségétől függően különbözőképpen kell használni Figyelem! A kormányzott tengelyt a közúton történô gyors haladáskor és rakomány esetében mindig reteszelni kell! Variáns 1 Variáns Load Sensing rendszer nélküli traktorok esetén: - csatlakoztatni kell a kiegészítő hidraulika vezetéket - A vezérlőszeleppel (ST) nyitni vagy zárni kell a kormányzott tengelyt Load Sensing rendszeres traktorok esetén: - A hidraulikavezeték a hidraulikablokkra van csatlakoztatva - A vezérlés a POWER CONTROL vezérlés -sel vagy Az ISOBUS terminál -on keresztül történik (lásd a mindenkori vezérlési leírást) Figyelem! A kormányzott tengelyt a következô esetekben reteszelni kell: - gyors egyenes haladás esetében 30 km/ó felett - nem szilárd útburkolat esetében - rézsûk esetében - behajtható vonórudas üzemben az elsô tengely tehermentesítése esetében - silózókocsi szállításakor - ha a nem kormányzott tengely oldalvezetôi nem elegendôk 0700_-Lenkachssperre_

13 A VONÓRÚD BEÁLLÍTÁSA A vonórúd beállítása DST-2000 típusú vonóvilla felszerelésének mûszaki leírása A magasságában állítható DST-2000 vonórudat az MvE-pótkocsihoz (mezô-, vagy erdôgazdálkodási gépek) használják, maximálisan kg-os megengedett össztömeggel. - a megengedett támaszterhelés 2000 kg - a megengedett rúd érték (a vonórúd hosszirányú ereje) 87,5 kn - legnagyobb sebessége: MvE maximum 80 km/h A vonószemek rögzítô-csavarjainak meghúzási nyomatéka: - M16x1, Nm - M20x1, Nm A rögzítô csavarokat rendszeres idôközönként ellenôrizni kell, és adott esetben meg kell húzni. Lehajtott állapotban (kiürítéshez) csak rövid, sík szakaszon szabad húzni. Természetesen menet közben a kismértékû lehajtás korlátozás nélkül megengedett. Amennyiben lehajtott állapotában húzza, különösen ügyeljen arra, hogy a vonószemek/golyós csatlakozók szögelmozdulásai felfelé korlátozottak legyenek. Figyelem! A gyártás és a felszerelés többnyire a gyárban történik, amennyiben Ön szeretné felszerelni, beszélje meg a gyártóval. Megjegyzés Golyós vonókupplung A golyós vonókupplungot csak a Scharmüller Gmb. 80-as kupplunggolyójával vagy más olyan engedélyezett kupplunggolyóval (80 mm kupplunggolyó átmérô) szabad csatlakoztatni, amely alkalmas a biztos felvételre és zárásra. Figyelem! Javítás a golyós vonókupplungon nem megengedett! A golyós vonókupplung karbantartása Az általános gépkarbantartás közben A csatlakozási pont kapcsolófelületeit le kell zsírozni, A golyós vonókupplung rögzítôcsavarjainak rögzítettségét ellenôrizni kell A sérült, eldeformálódott és elnyíródott golyós vonókupplungot cserélni kell. - A cserét csak hozzáértô szakember végezheti! 0700_-Zug-Kugelkupplung_

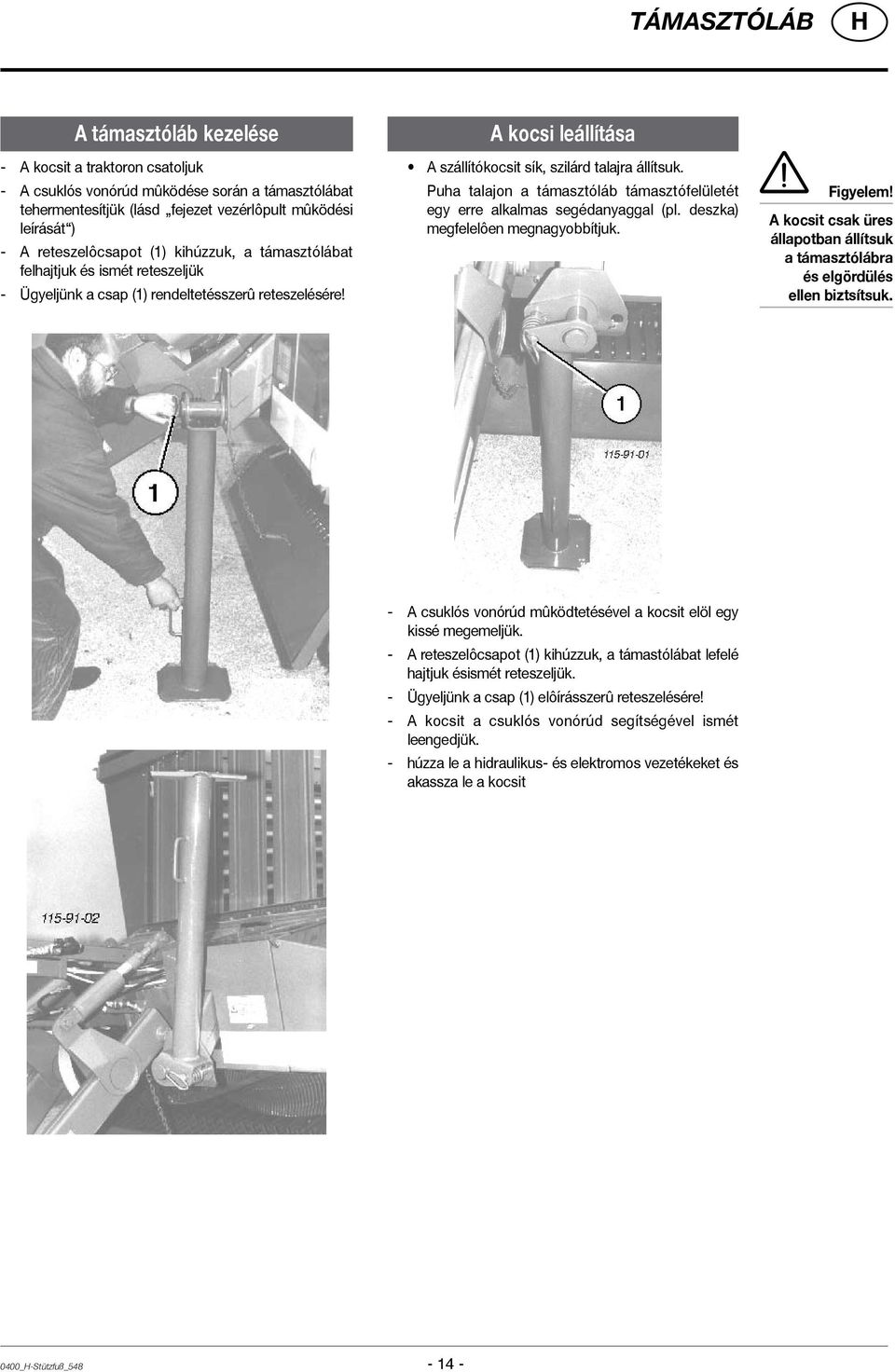

14 támasztóláb A támasztóláb kezelése - A kocsit a traktoron csatoljuk - A csuklós vonórúd mûködése során a támasztólábat tehermentesítjük (lásd fejezet vezérlôpult mûködési leírását ) - A reteszelôcsapot (1) kihúzzuk, a támasztólábat felhajtjuk és ismét reteszeljük - Ügyeljünk a csap (1) rendeltetésszerû reteszelésére! A kocsi leállítása A szállítókocsit sík, szilárd talajra állítsuk. Puha talajon a támasztóláb támasztófelületét egy erre alkalmas segédanyaggal (pl. deszka) megfelelôen megnagyobbítjuk. Figyelem! A kocsit csak üres állapotban állítsuk a támasztólábra és elgördülés ellen biztsítsuk. - A csuklós vonórúd mûködtetésével a kocsit elöl egy kissé megemeljük. - A reteszelôcsapot (1) kihúzzuk, a támastólábat lefelé hajtjuk ésismét reteszeljük. - Ügyeljünk a csap (1) elôírásszerû reteszelésére! - A kocsit a csuklós vonórúd segítségével ismét leengedjük. - húzza le a hidraulikus- és elektromos vezetékeket és akassza le a kocsit 0400_-Stützfuß_

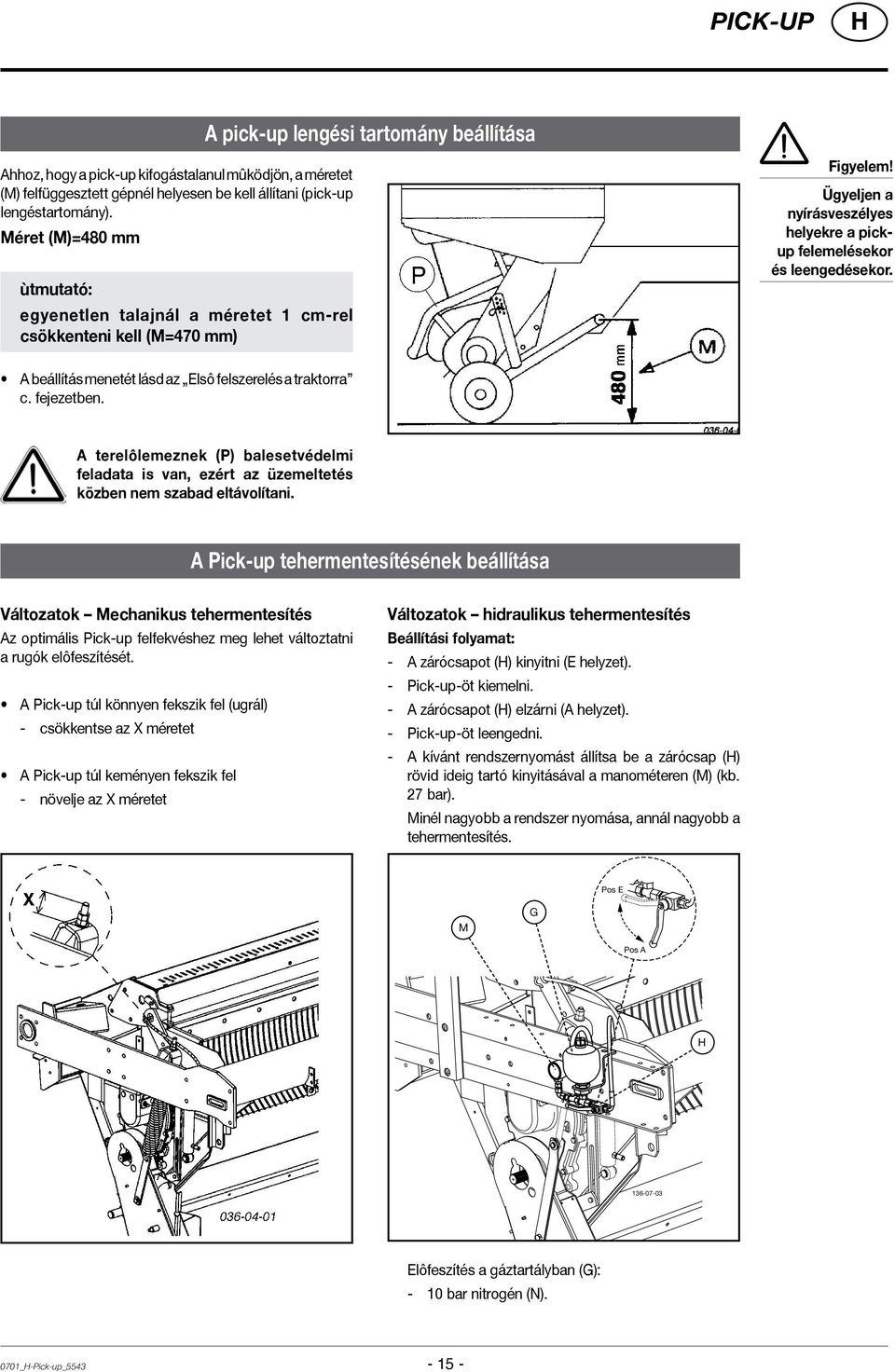

15 Pick-up A pick-up lengési tartomány beállítása Ahhoz, hogy a pick-up kifogástalanul mûködjön, a méretet (M) felfüggesztett gépnél helyesen be kell állítani (pick-up lengéstartomány). Méret (M)=480 mm ùtmutató: egyenetlen talajnál a méretet 1 cm-rel csökkenteni kell (M=470 mm) Figyelem! Ügyeljen a nyírásveszélyes helyekre a pickup felemelésekor és leengedésekor. A beállítás menetét lásd az Elsô felszerelés a traktorra c. fejezetben. A terelôlemeznek (P) balesetvédelmi feladata is van, ezért az üzemeltetés közben nem szabad eltávolítani. A Pick-up tehermentesítésének beállítása Változatok Mechanikus tehermentesítés Az optimális Pick-up felfekvéshez meg lehet változtatni a rugók elôfeszítését. A Pick-up túl könnyen fekszik fel (ugrál) - csökkentse az X méretet A Pick-up túl keményen fekszik fel - növelje az X méretet Változatok hidraulikus tehermentesítés Beállítási folyamat: - A zárócsapot () kinyitni (E helyzet). - Pick-up-öt kiemelni. - A zárócsapot () elzárni (A helyzet). - Pick-up-öt leengedni. - A kívánt rendszernyomást állítsa be a zárócsap () rövid ideig tartó kinyitásával a manométeren (M) (kb. 27 bar). Minél nagyobb a rendszer nyomása, annál nagyobb a tehermentesítés. Pos E M G Pos A Elôfeszítés a gáztartályban (G): - 10 bar nitrogén (N). 0701_-Pick-up_

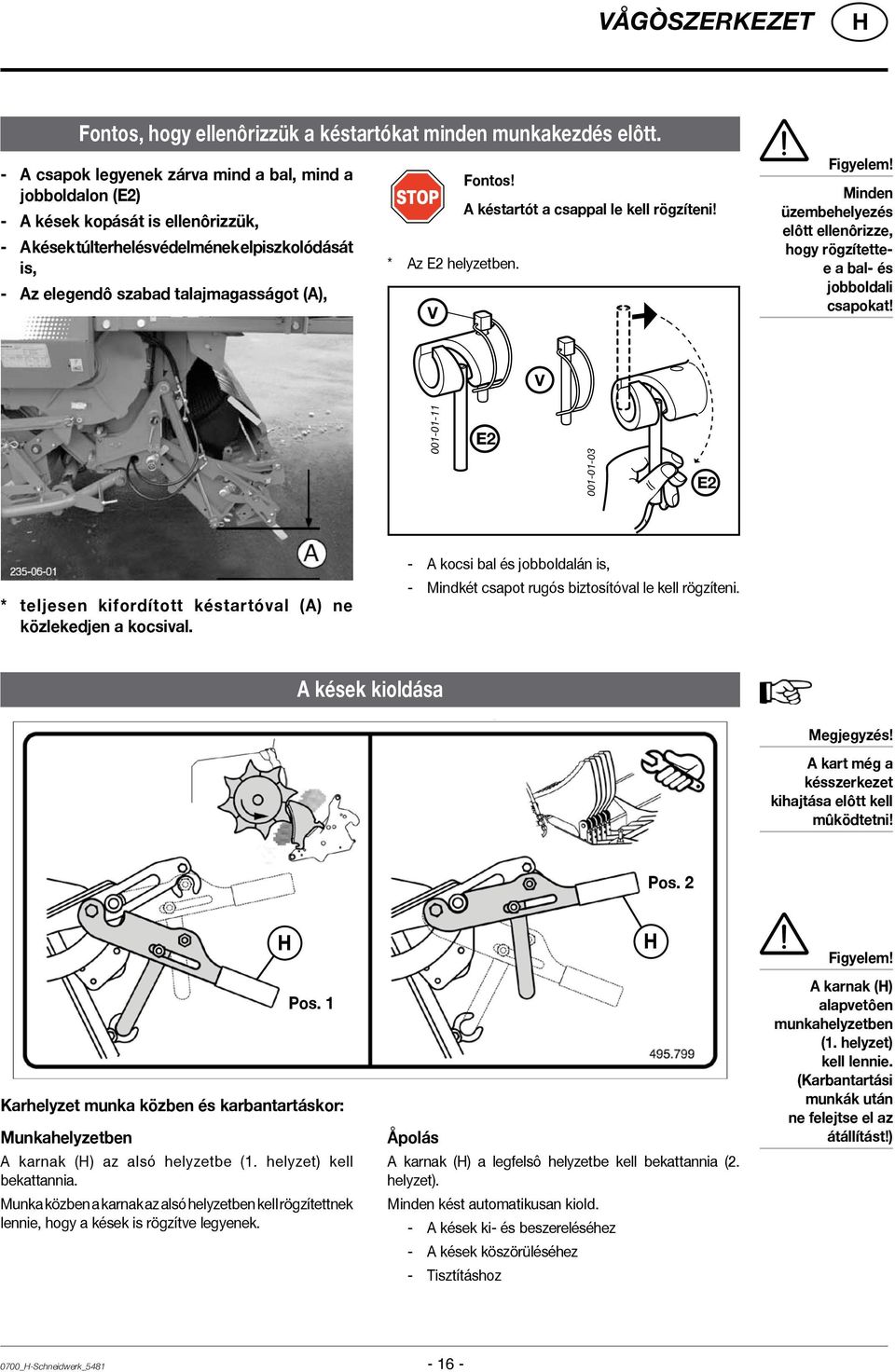

16 VÅGòSZERKEZET Fontos, hogy ellenôrizzük a késtartókat minden munkakezdés elôtt. - A csapok legyenek zárva mind a bal, mind a jobboldalon (E2) - A kések kopását is ellenôrizzük, - A kések túlterhelésvédelmének elpiszkolódását is, - Az elegendô szabad talajmagasságot (A), Fontos! A késtartót a csappal le kell rögzíteni! * Az E2 helyzetben. V Figyelem! Minden üzembehelyezés elôtt ellenôrizze, hogy rögzítettee a bal- és jobboldali csapokat! V E E2 * teljesen kifordított késtartóval (A) ne közlekedjen a kocsival. - A kocsi bal és jobboldalán is, - Mindkét csapot rugós biztosítóval le kell rögzíteni. A kések kioldása Megjegyzés! A kart még a késszerkezet kihajtása elôtt kell mûködtetni! Pos. 2 Munkahelyzetben Pos. 1 Karhelyzet munka közben és karbantartáskor: A karnak () az alsó helyzetbe (1. helyzet) kell bekattannia. Munka közben a karnak az alsó helyzetben kell rögzítettnek lennie, hogy a kések is rögzítve legyenek. Åpolás A karnak () a legfelsô helyzetbe kell bekattannia (2. helyzet). Minden kést automatikusan kiold. - A kések ki- és beszereléséhez - A kések köszörüléséhez - Tisztításhoz Figyelem! A karnak () alapvetôen munkahelyzetben (1. helyzet) kell lennie. (Karbantartási munkák után ne felejtse el az átállítást!) 0700_-Schneidwerk_

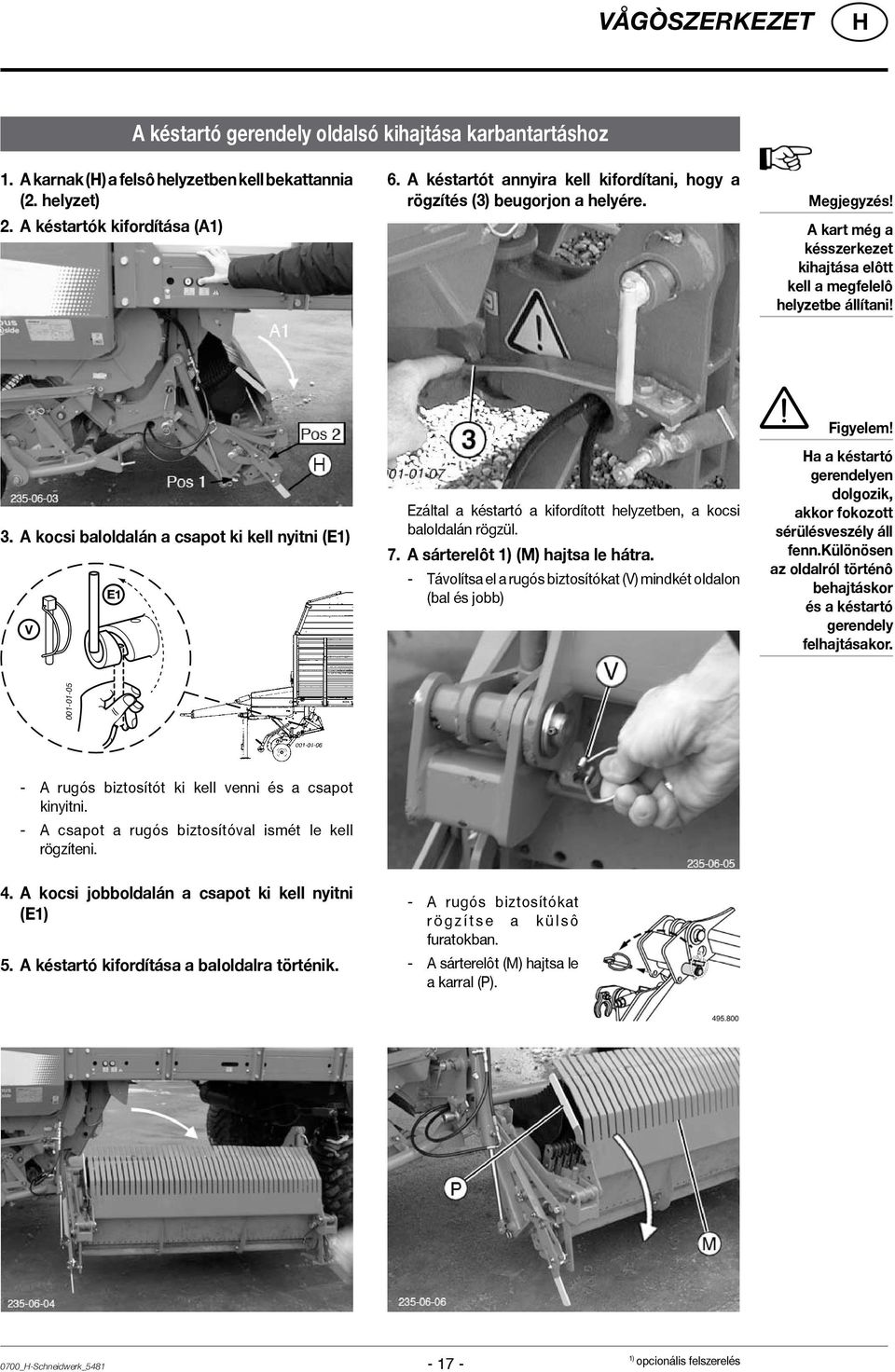

17 VÅGòSZERKEZET A késtartó gerendely oldalsó kihajtása karbantartáshoz 1. A karnak () a felsô helyzetben kell bekattannia (2. helyzet) 2. A késtartók kifordítása (A1) 6. A késtartót annyira kell kifordítani, hogy a rögzítés (3) beugorjon a helyére. Megjegyzés! A kart még a késszerkezet kihajtása elôtt kell a megfelelô helyzetbe állítani! 3. A kocsi baloldalán a csapot ki kell nyitni (E1) V E1 Ezáltal a késtartó a kifordított helyzetben, a kocsi baloldalán rögzül. 7. A sárterelôt 1) (M) hajtsa le hátra. - Távolítsa el a rugós biztosítókat (V) mindkét oldalon (bal és jobb) Figyelem! a a késtartó gerendelyen dolgozik, akkor fokozott sérülésveszély áll fenn.különösen az oldalról történô behajtáskor és a késtartó gerendely felhajtásakor A rugós biztosítót ki kell venni és a csapot kinyitni. - A csapot a rugós biztosítóval ismét le kell rögzíteni. 4. A kocsi jobboldalán a csapot ki kell nyitni (E1) 5. A késtartó kifordítása a baloldalra történik. - A rugós biztosítókat r ö g z í t s e a k ü l s ô furatokban. - A sárterelôt (M) hajtsa le a karral (P). 0700_-Schneidwerk_ ) opcionális felszerelés

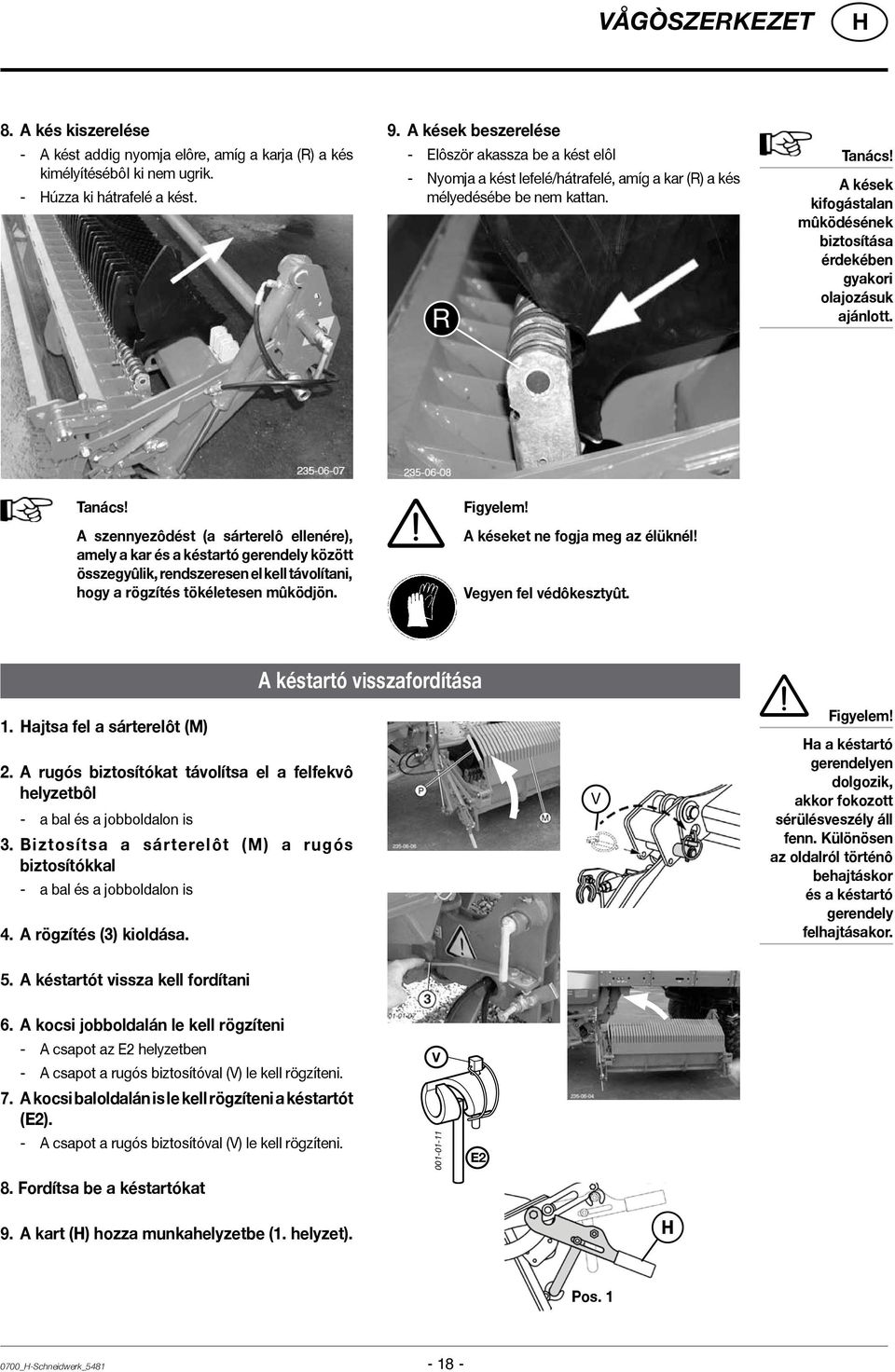

18 VÅGòSZERKEZET 8. A kés kiszerelése - A kést addig nyomja elôre, amíg a karja (R) a kés kimélyítésébôl ki nem ugrik. - úzza ki hátrafelé a kést. 9. A kések beszerelése - Elôször akassza be a kést elôl - Nyomja a kést lefelé/hátrafelé, amíg a kar (R) a kés mélyedésébe be nem kattan. R Tanács! A kések kifogástalan mûködésének biztosítása érdekében gyakori olajozásuk ajánlott. Tanács! A szennyezôdést (a sárterelô ellenére), amely a kar és a késtartó gerendely között összegyûlik, rendszeresen el kell távolítani, hogy a rögzítés tökéletesen mûködjön. Figyelem! A késeket ne fogja meg az élüknél! Vegyen fel védôkesztyût. 1. ajtsa fel a sárterelôt (M) 2. A rugós biztosítókat távolítsa el a felfekvô helyzetbôl - a bal és a jobboldalon is 3. Biztosítsa a sárterelôt (M) a rugós biztosítókkal - a bal és a jobboldalon is 4. A rögzítés (3) kioldása. A késtartó visszafordítása V Figyelem! a a késtartó gerendelyen dolgozik, akkor fokozott sérülésveszély áll fenn. Különösen az oldalról történô behajtáskor és a késtartó gerendely felhajtásakor. 5. A késtartót vissza kell fordítani 6. A kocsi jobboldalán le kell rögzíteni - A csapot az E2 helyzetben - A csapot a rugós biztosítóval (V) le kell rögzíteni. 7. A kocsi baloldalán is le kell rögzíteni a késtartót (E2). - A csapot a rugós biztosítóval (V) le kell rögzíteni. 8. Fordítsa be a késtartókat V E2 9. A kart () hozza munkahelyzetbe (1. helyzet). Pos _-Schneidwerk_

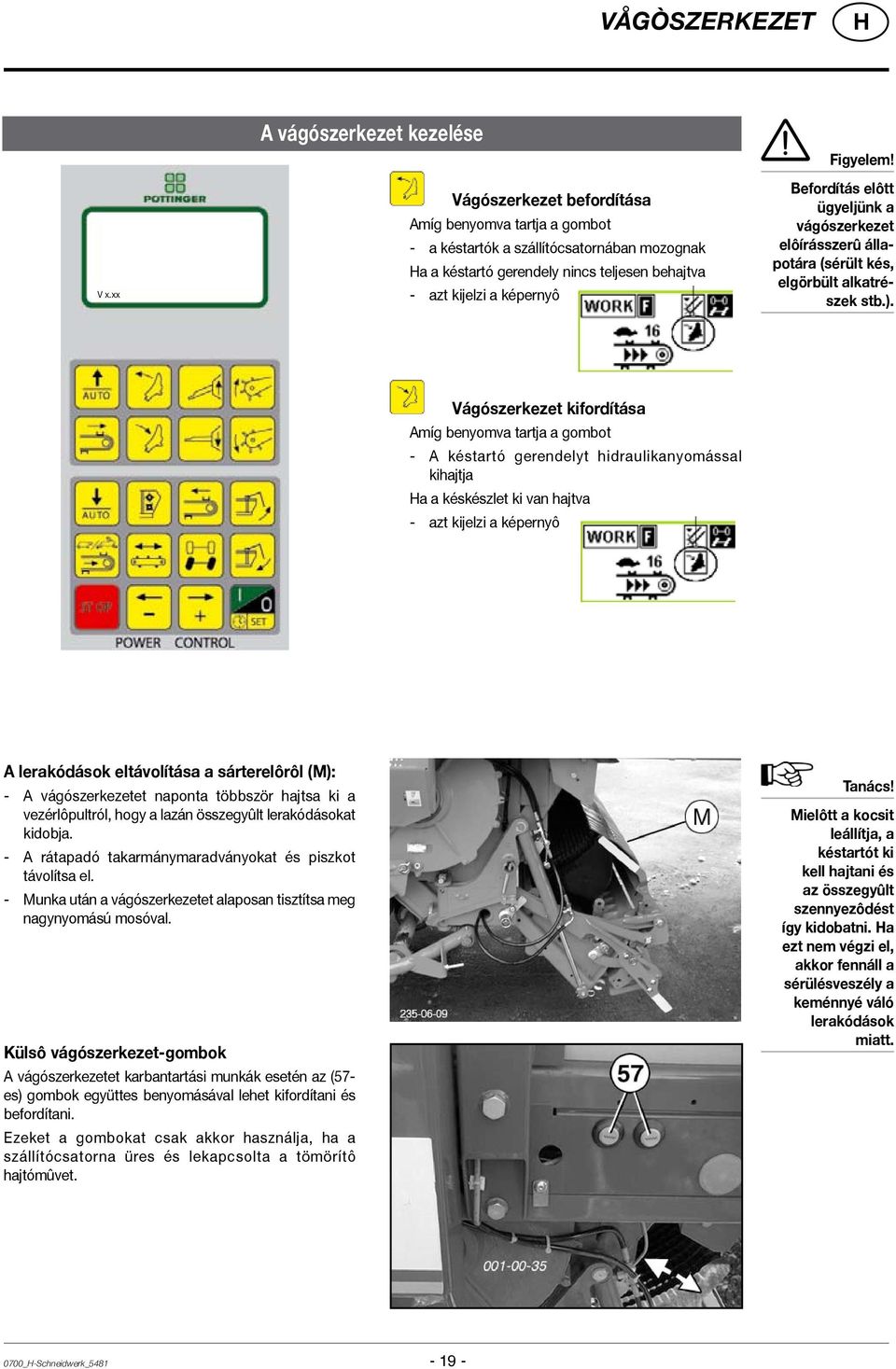

19 VÅGòSZERKEZET V x.xx A vágószerkezet kezelése Vágószerkezet befordítása Amíg benyomva tartja a gombot - a késtartók a szállítócsatornában mozognak a a késtartó gerendely nincs teljesen behajtva - azt kijelzi a képernyô Figyelem! Befordítás elôtt ügyeljünk a vágószerkezet elôírásszerû állapotára (sérült kés, elgörbült alkatrészek stb.). Vágószerkezet kifordítása Amíg benyomva tartja a gombot - A késtartó gerendelyt hidraulikanyomással kihajtja a a késkészlet ki van hajtva - azt kijelzi a képernyô A lerakódások eltávolítása a sárterelôrôl (M): - A vágószerkezetet naponta többször hajtsa ki a vezérlôpultról, hogy a lazán összegyûlt lerakódásokat kidobja. - A rátapadó takarmánymaradványokat és piszkot távolítsa el. - Munka után a vágószerkezetet alaposan tisztítsa meg nagynyomású mosóval. Külsô vágószerkezet-gombok A vágószerkezetet karbantartási munkák esetén az (57- es) gombok együttes benyomásával lehet kifordítani és befordítani. Ezeket a gombokat csak akkor használja, ha a szállítócsatorna üres és lekapcsolta a tömörítô hajtómûvet. Tanács! Mielôtt a kocsit leállítja, a késtartót ki kell hajtani és az összegyûlt szennyezôdést így kidobatni. a ezt nem végzi el, akkor fennáll a sérülésveszély a keménnyé váló lerakódások miatt. 0700_-Schneidwerk_

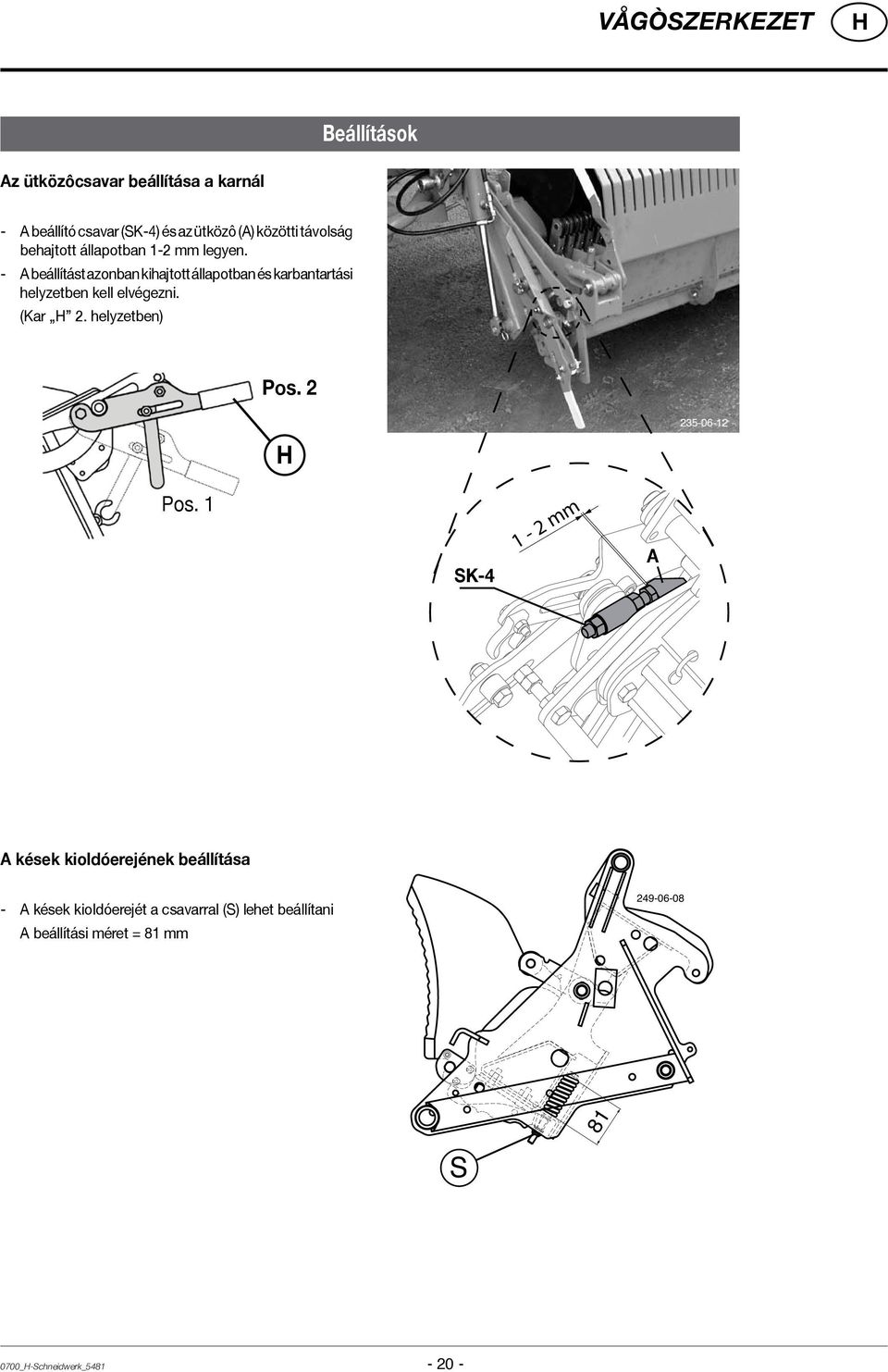

20 81 VÅGòSZERKEZET Beállítások Az ütközôcsavar beállítása a karnál - A beállító csavar (SK-4) és az ütközô (A) közötti távolság behajtott állapotban 1-2 mm legyen. - A beállítást azonban kihajtott állapotban és karbantartási helyzetben kell elvégezni. (Kar 2. helyzetben) Pos. 2 Pos. 1 SK mm A A kések kioldóerejének beállítása - A kések kioldóerejét a csavarral (S) lehet beállítani A beállítási méret = 81 mm S 0700_-Schneidwerk_

21 VÅGòSZERKEZET A késtartó beállítása * A beállításnak olyannak kell lennie, hogy a késtartó behajtásakor a profilcsô problémamentesen belepasszoljon a tömörítô házának a nyílásába. Ennek a beállítása a késtartó kifordító-tengelyének csavarjával (SK-4) történhet. A kések beállítása * A beállításnak olyannak kell lennie, hogy a kések a tömörítôrotor szállítófésûi között középen (M) helyezkedjenek el. A beállítás 1. A kontraanya (K) levétele 2. A csavar (SK-4) a megfelelô irányba el kell forgatni. K SK M K SK-2 A késeket a szállítófésûk között központosítani kell (M) 1. A kontraanyákat le kell venni - A kocsi bal és jobboldalán is. A beállításnak olyannak kell lennie, hogy a késtartó behajtásakor a profilcsô a vezetôdarabon szépen csússzon. - A profilcsônek körülbelül 3mm-rel a legmagasabb pont alatt kell elkezdeni csúszni (lásd a vázlatot). 3. A csavart (SK-4) kontraanyával (K) kell lebiztosítani. 2. A csavarokat (SK-1 és SK-2) a kocsi egyik oldalán egy kicsit meglazítani a a késtartót balra kell eltolni: - Elôször az (SK-1) csavart a kocsi baloldalán kell kitekerni. - Aztán az (SK-2) csavart a kocsi jobboldalán betekerni. A csavar betekerésével lehet a késtartót annyira eltolni, hogy a kések a tömörítô szállítófésûi közötti nyílások közepére kerüljenek. a a késtartót jobbra kell eltolni: - Elôször az (SK-2) csavart a kocsi jobboldalán kell kitekerni. - Aztán az (SK-1) csavart a kocsi baloldalán betekerni. 3. Mindkét csavart (SK-1 és SK-2) ütközésig be kell tekerni. - A csavarokat ne húzzuk meg erôsen. 4. Mindkét csavart (SK-1 és SK-2) kontraanyával (K) lebiztosítani mm 0700_-Schneidwerk_

22 VÅGòSZERKEZET A késeknek a tömörítôrotortól mért távolságának ellenôrzése * A kések távolsága a tömörítôrotortól legalább 20 mmnek kell lennie. - Az ütközôcsavarokat (SK-3) ennek megfelelôen kell beállítani. Az ellenôrzés 1. Fordítsa be a késtartókat (munkahelyzetbe) 2. Szemrevételezéses ellenôrzés A kések távolsága a tömörítôrotortól legalább 20 mm-nek kell lennie. K A távolság beállítása 1. A kontraanyák (K) meglazítása - A késtartó bal és jobboldalán is. 2. A csavarokat (SK-3) annyira kell betekerni, hogy a helyes távolságot (20-30 mm) elérjük. - Úgy állítsa be mindkét ütközôcsavart úgy, hogy a késtartó munkahelyzetbe kerülve ne csavarodjon el. 3. Az ütközôcsavarokat kontraanyákkal (K) le kell biztosítani. 0700_-Schneidwerk_

23 átfal Ügyeljen a veszélyes helyektôl való távolságtartásra! Egy példa: Figyelem! Sérülés veszélye áll fenn, ha egy személy a kocsi hátuljánál tartózkodik és egy másik személy a traktor fülkéjében kapcsolási funkciót vált ki (hátfal nyitás, meghajtás bekapcsolása...). xxx-07xx A hátfal nyitása és zárása során a hátfalnál senki nem tartózkodhat a lengési tartományban! A hátfal funkciója Nem szabad a felhajtott hátfal alatt tartózkodni! A hátfal leeresztése addig nyomás nélkül történik, amíg a fal a merőleges helyzetet majdnem elérte. Ezután - a hidraulika működésbe lép és - a hátfal a nyomás segítségével kerül lezárásra (kb. 60 mm). L D Közúti közlekedés csak zárt hátfallal történhet A hidraulikahengert () két módon lehet rögzíteni: L helyzet adagolóhenger nélküli pótkocsikhoz D helyzet adagolóhengerrel ellátott pótkocsikhoz 4 5 Károsodás veszélye A jobb- és baloldalon található hidraulikahe gereket azonnal rögzíteni kell. Különben a hátfal megsérülhet! _-Rückwand_

24 ADAGOLÓENGEREK Az adagolóhengerek kiszerelése 1. A kocsi hátfalát nyissuk ki 2. A láncfeszítést lazítsuk (58) és a meghajtóláncokat (1) vegyük le. 3. A lemezborításokat (2) bal és jobboldalon szereljük le. Figyelem! A csavarok (X) beállításán ne változtassunk. Figyelem! Nem szabad az adagolóhengerek tartományába nyúlni, amíg a hajtómotor mûködik. 4. A felsô adagolóhenger kiszerelése A következô csavarokat kell eltávolítani a bal és a jobboldalról: - árom csavart (SK-3) a peremcsapágyaknál - Két csavart (SK-2) a védôgyûrûknél. 5. Az alsó adagolóhenger kiszerelése A két csavart (SK-2) a védôgyûrûknél el kell távolítani a bal és a jobboldalon. 6. Az adagolóhengereket hátrafelé húzzuk ki. 7. A lemezfalakat (2) bal és jobboldalon ismét szereljük fel X 8. A kapcsoló beállítása - Lásd a következô oldalon 0700_-Dosierer_

25 ADAGOLÓENGEREK T A harmadik adagolóhenger eltávolítása 1) 1. Nyissa ki a hátfalat. 2. Rögzítse a hátfalat. Rögzítse a szállítási csomaghoz tartozó támaszokat (T) a csavarokkal (S). 3. A hengert () tehermentesíteni kell. 4. Távolítsa el a hengert. A jobb- és a baloldalon - távolítsa el a felső sasszeget és húzza ki a csapszeget, - távolítsa el a feszítőszegeket - Zylinder abnehmen und an der Seite befestigen 5. Távolítsa el az adagolóhengert. Távolítsa el a következő csavarokat a jobb- és a baloldalon: - három csavart (SK-3) a peremes csapágynál, - két csavart (SK-2) a védőgyűrűnél. 6. Tolja ki hátrafelé az adagoló hengert. Figyelem! A harmadik henger eltávolításához a hátfalat a szállítási csomaghoz tartozó támasztékkal rögzíteni kell. Kaparófenéklap kapcsolása A kaparófenék kikapcsolása a kapcsolóval (P) történik. A kapcsolás kocsitípusonként különböző módon történik: - a D kocsi esetében az alsó adagolóhenger segítségével - az L kocsi esetében a hátfal segítségével. Ezért a D kocsi esetében eltávolított adagolóhenger esetében a kapcsolót az 1. sz. pozícióból a 2. sz. pozícióba át kell helyezni. - rögzítse a lemezeket (1 és 3) - a rúgó beállítási értéke: 80 mm. 1. poz. P 2 Figyelem! A nyitott védôfedelek mögött végzett munkák esetén fokozott sérülésveszély áll fenn! A kaparófenék a következő módon kerül bekapcsolásra: - az automatikus rakodás segítségével vagy - a k a p a r ó f e n é k k e z e l ő p u l t o n t a l á l h a t ó kapcsolójával poz. X P 80 1) opcionális felszerelés 0700_-Dosierer_

26 FELÉPÍTMÉNY ÉS OMLOKFEDELEK A homlokrács nyitott állapotban 2 1 A homlokfedél használata A vontatónak két kiegészítő kétszeresen működő hidraulika-szeleppel kell rendelkeznie. - a működtetés a vontató vezetőfülkéjéből történik - a homlokfedelek külön hidraulikus vezérléssel működnek. Rakodási üzemmód - a homlokrács (1) függőleges helyzetben - a homlokfedél (2) kb. 80 fokkal befordítva - normál rakodási üzemmód töltőautomatikával. A lehajtás munkalépései a homlokfedelet (2) lehajtani a homlokrácsot (1) előrehajtani. A felhajtás munkalépései a homlokrácsot (1) felhajtani a homlokfedelet (2) felhajtani. Aprítás oldalrakodás - a homlokrács (1) függőleges helyzetben - a homlokfedél (2) 180 fokkal befordítva. Aprítás frontrakodás - a felső homlokrács (1) előrehajtva - a homlokfedél (2) a homlokrácson fekszik - a rakodás elölről történik. 0700_-Aufbau_

27 FELÉPÍTMÉNY ÉS OMLOKFEDELEK A tömörítő fedőlemeze 1) Az aprítási üzemmódhoz a fedőlemez alkalmazását ajánljuk. Így a tömörítőcsatornán keresztül aprított takarmány nem tud elveszni. Az első beszerelés: - elyezze a borítást a szegekre (B) (a jobb- és a baloldalon) - A csapszegekkel rögzíteni. - Rögzítse a zsanérokat (S) az alsó oldalon és szorítsa meg a csavarokat. Az aprító üzemmód - Távolítsa el a sasszeget (V). - ajtsa előre a fedőlapot. Rakodókocsi üzemmód - ajtsa fel a fedőlapot és rögzítse a sasszeggel (V). vagy - távolítsa el a fedőlapot. 1) kívánság szerint megrendelhető 0700_-Aufbau_

28 POWER CONTROL -VEZÉRLÉS Felépítés Ahhoz, hogy garantálhassuk a vezérlés szabályszerû mûködését, a következô csatlakozásokat kell ellenôrizni: voltos feszültség ellátás a traktortól 2. összeköttetés kezelôegység a traktorkábelhez (ISO) 3. összeköttetés traktorkábel a gép számítógépéhez 1 Kapcsolópult Képernyô-kijelzô: - WORK-funkciók - DATA-funkciók - SET-funkciók - DIAG-funkciók - TEST - CONFIG A gombok jelentése A töltési funkciók billentyûi: 1 - automatikus töltés 2 - kihordó visszafutás / kiürítés 3 - vágószerkezet befordítása 4 - vágószerkezet kifordítása 5 - vonórúd behúzása kocsi lesüllyesztése 6 - vonórúd kiengedése kocsi felemelése 7 - Pick-up felemelése 8 - Pick-up leengedése Biztonsági útmutató a több személy a munkagép ill. a vontatójármû kezelôelemeit egyidejüleg kezelheti, akkor különös figyelmet kell szentelni a munkának. Elôzetesen lelkiismeretes eligazítást kell tartani a résztvevô személyek között. Egy példa: Sérülés veszélye áll fenn, ha egy személy a kocsi hátsó falánál tartózkodik és egy másik személy a traktor fülkéjében kapcsolófunkciót mûködtet (hátfal nyitás, hajtómû bekapcsol,...) A kezelôegység bekapcsolása után a kezelôegység szoftver verziószáma (V x.xx) jelenik meg a képernyôn. A kiürítési funkciók billentyûi: 9 - automatikus kiürítés 10 - kihordó visszafutás / opcionálisan 2 fokozatú motor; gyors / lassú 11 - STOP 12 - Adagolóhengerek be / ki 13 - Szállítószalag elôválasztása / Szállítószalag megállítása 14 - Szállítószalag mozgása balra / kihordó sebesség csökkentése 15 - Kihordó elôválasztása 16 - Utánfutó kormányzott tengely be ki 17 - Szállítószalag mozgása jobbra / kihordó sebesség 18 - hátfal kinyitása 19 - hátfal becsukása 20 - be-ki / menüváltás 0800_-Power-Control_

29 POWER CONTROL -VEZÉRLÉS A vezérlés üzembehelyezése A kezelôegység bekapcsolása - az I/O billentyû rövid lenyomásával A kezelôegység a WORK-menüvel indul WORK-menü töltési funkciók 1. Töltôautomatika Nyomja meg a gombot - a töltôautomatika be-, vagy kikapcsol - az aktív töltôautomatikát kijelzi a képernyô A töltôautomatika be-, és kikapcsolása csak bezárt hátfal mellett lehetséges! Tanács! A következô kezelési útmutató olyan kocsikra vonatkozik, amelyeket minden kiegészítô felszereléssel elláttak. Az I/O billentyû rövid lenyomásával következik a DATAmenüje A következôk kijelzésére: - a számítógép szoftver verziószáma (V x.xx) - töltések (L) - üzemórák (h) A DATA-menü 4 másodperc múlva visszaugrik a WORKmenüjére. billentyû ismételt len- A DATA-menüben az I/O yomásával következik a SET-menü. Az I/O billentyûvel lehet SET-funkciókra továbbkapcsolni. A SET-menübôl visszaváltani a WORK-menübe az - I/O billentyû lehet 1,5 másodperces lenyomásával A kezelôegység és a számítógép kikapcsolását az - I/O billentyû lehet DIAG-menü (figyelmeztetô jelentések) Nyugtázni az - I/O billentyû 3 másodperces lenyomásával lenyomásával lehet A töltôautomatika elônyei: - nagyon tömör kocsitöltés - a szállítócsatorna eltömôdésének csökkentése - a teljes meghajtás túlterhelésének megakadályozása - a takarmány kímélése - sofôr tehermentesítése - a töltésmennyiség növelése A töltésautomatikát vezérelheti a - az alsó töltésszintjelzô lemezzel - a felsô töltésszintjelzô lemezzel - a kihordó-hajtómûvet automatikusan bekapcsolja, - a takarmányt egy kicsit hátrább szállítja - a folyamat addig ismétlôdik, amíg meg nem telik a töltôtérfogat A kocsi tele van, ha a takarmány - az alsó adagolóhengert vagy - a hátfalat eléri (adagolóberendezés nélküli kocsiknál) nyomódik Amikor a kocsi tele van - a képernyôn megjelenik a megtelt jelzés (Full). - A töltések számlálója eggyel emelkedik Megjegyzés! A töltôautomatikát csak egyszer kell bekapcsolni. - amikor a kocsi tele van - a töltôautomatika automatikusan deaktiválódik (lekapcsol) - a kocsi kiürülése után - a töltôautomatika automatikusan újra aktiválódik (bekapcsol) A beállítások a rendszer be- és kikapcsolása után is megmaradnak. Tanács! A felhajtható száraztakarmány felépítménnyel rendelkezô kocsik esetében a rakodóautomatikát nem lehet felszerelni. Tanács! A menetszámlálás vagy a megtelt jelentés alapján történik vagy az állapotszint: hátfal zárva --> hátfal nyitva --> kihordó visszahúzása 10 másodperc alapján. 0800_-Power-Control_

30 POWER CONTROL -VEZÉRLÉS 2. Kocsitöltés a kihordóláccal 5. A vonórrúd leengedése Amíg nyomva tartja a gombot - a rendfelszedô kocsi elsô része felemelkedik 6. A vonórúd felemelése Amíg benyomva tartja a gombot - addig a kihordó maximális sebességgel mozog a Pick-up-tól a hátfalig. A kihordó nem mozog (STOP jelzés): - ha a takarmány az adagolóhengernek nyomódik (a henger nyomásérzékelôje legalább 2 másodpercen át jelez) - jelez az olajnyomás kapcsoló (látható a kocsitele (Full) jelzés) (A kiürítés alatt akár rövid idejû maximális sebességre történô felkapcsolásra is használható.) Tanács! A kihordó szintén megáll, ha jelez a henger nyomásérzékelôje. A leállást azonban a képernyôn nem jelzi! Amíg nyomva tartja a gombot - a rendfelszedô kocsi elsô része leereszkedik 7. Pick-up felemelése Amíg nyomva tartja a gombot - a Pick-up felemelkedik 8. Pick-up leengedése Nyomja meg röviden a gombot - a Pick-up leereszkedik és úszóhelyzetben marad. - A képernyôn látható 3. Vágószerkezet befordítása Amíg nyomva tartja a gombot: - a késtartók a szállítócsatornában mozognak Amennyiben a késtartók nem fordultak be teljesen - azt kijelzi a képernyô 4. Vágószerkezet kifordítása Amíg nyomva tartja a gombot - a késtartók nyomás mentesen kijárnak a szállítócsatornából. Amennyiben nem lehetséges a nyomás mentes kifordítás, akkor használja a külsô vágószerkezet-fordító gombokat. Amennyiben a késtartók nem fordultak ki teljesen - azt kijelzi a képernyô 0800_-Power-Control_

31 POWER CONTROL -VEZÉRLÉS WORK-menü kiürítési funkciók 1. Kiürítô automatika Nyomja meg röviden a gombot 2. kihordószalagos ürítés / 2 fokozatú motor - a töltôautomatikát be- vagy kikapcsolja - az aktív kiürítô automatikát a képernyô jelzi A kiürítô automatika elônyei - gyors, hatékony és egyenletes kiürítés - a szállítócsatorna eltömôdésének csökkentése - a takarmány kímélése kiürítéskor A kiürítési automatika mûködési folyamata 1. A hátfal kinyitása 1) Figyelem! A hátfal teljesen kinyílik 2. Szállítószalag bekapcsolása 2) 3. A kihordószalagot rövid ideig elôrefutásra kapcsolja 3) - az adagolóhengeren a takarmány nyomása csökken 4. Adagolóhengerek bekapcsolása 3) 5. A kihordószalagott szabályozottan ürít ki. Amennyiben az éppen folyó kiürítési folyamatnál rövid ideig megnyomja a átfal bezárása billentyût: - egy szimbólum villog a képernyôn - a kinyitott hátfal lassan leereszkedik. A kirakást még nem szakítja meg ebben a fázisban sem! - Eléri a hátfal az alsó részt (a nyílás kb. 10 cm) - Lekapcsolja a: - Kihordó meghajtást - Az adagolóhengereket - A szállítószalagot - A hátfal bezárásához a hidraulika nyomás alatt mûködik. - A hátfal elôször csak a képernyôn lévô szimbólum eltûnése után záródik. Figyelem! A kiürítési automatika indítása funkció elôször csak a 0,8 másodperces késleltetés után aktiválódik (biztonsági intézkedés közúton történô szállításhoz) Tanács! 3) a a kiürítô automatika kikapcsolt meghajtótengely esetében indul el, akkor a PTO figyelmeztetés kerül kijelzésre és 2 másodpercig egy figyelmeztetô hangszignál hallható. A kiürítô automatika 10 másodpercig vár a meghajtótengely elindulására mielôtt a mûveletet folytatja vagy megszakítja. Nyomja meg röviden a gombot - a kihordó be-, vagy kikapcsol - a képernyô kijelzôje - gyors, vagy lassú Lassú fokozatban (teknôsbéka) - a sebesség átállítása a + vagy - gombok hosszú ideig tartó lenyomásával lehetséges. Gyors fokozaton (nyúl) - a kihordó maximális sebességgel fut - a sebességkijelzés megmarad A kihordót a STOP, vagy a kihordószalag elôrefutás billentyûvel állíthatja meg. A kihordó visszaszárásának rövid idejû megszakítása - a Pick-up felemelése - a hátfal kinyitása - a kés befordítása - száraztakarmány felépítmény felhajtása vagy leengedése - az adagolóhengerek csatlakoztatása - az utánfutó kormányzott tengelyének lezárása - a szállítószalag mechanikus csatlakoztatása A kihordó csak akkor indul el, ha egyetlen másik hidraulika folyamat sem fut. Tanács! Amennyiben a takarmány túl erôsen nyomódik az adagolóhengerekhez, a kihordó állva marad (henger nyomásérzékelô). A kihordószalagot kirakodáskor csak nyitott hátlap mellett lehet elindítani. 3. Kihordószalag elôreforgatás Amíg a gombot lenyomva tartja - a kihordó maximális sebességgel elôrefelé mozog a Pick-up irányába - az irányt a képernyôn láthatja 1) csak szállítószalaggal nem rendelkezô kocsiknál, vagy álló szállítószalagnál 2) csak szállítószalagos kocsiknál 3) csak adagolóhengeres kocsiknál 0800_-Power-Control_

32 POWER CONTROL -VEZÉRLÉS 4. Adagoló hengerek 6. Utánfutó-kormányzott tengely Nyomja meg röviden a gombot - az adagolóhengereket be-, vagy kikapcsolja - a képernyô jelzi a bekapcsolt hengereket 5. Szállítószalag Tanács! Az adagolóhengereket csak nyitott hátfalnál lehet rácsatlakoztatni. a az adagolóhengerek kikapcsolt meghajtótengely esetében kerülnek indításra, akkor a PTO figyelmeztetés 5 másodpercig kijelzésre kerül és 2 másodpercig egy figyelmeztetô hangszignál hallható. Nyomja meg a gombot - az utánfutó-kormányzott tengelyt be-, vagy kikapcsolja - a képernyôn láthatja az állapotát (nyitva, vagy zárva) Figyelem! Mialatt a kormányzott tengely hidraulikusan kinyílik vagy bezáródik, a billentyûzetet más funkciókra rövid ideig letiltja. Biztonsági utasítás! Közúton történô szállítás elôtt ellenôrizze az automatikus utánfutókormányzott tengelyt (rövid hátramenet a kormányzott tengelynek zárva kell lennie). Nyomja meg röviden a gombot - ezután 5 másodpercen belül nyomja meg a jobbra vagy balra irányadó gombot - a képernyô kijelzi A gomb ismételt megnyomásával - a szállítószalag ismét megáll Az automatikus kirakodó funkciót a szállítószalaggal kombinálva a következôképpen lehet elvégezni: - indítsa el a kirakodó automatikát a gombbal - ellenôrizze az állapotát - amennyiben a szállítószalag jár, átugorja a hátfal nyitása funkciót - amennyiben a szállítószalag áll, elôbb a hátfalat nyitja ki Figyelem! A kormányzott tengelyt a következô esetekben reteszelni kell: - gyors egyenes haladás esetében 30 km/ó felett - nem szilárd útburkolat esetében - rézsûk esetében - behajtható vonótengelyes üzemben az elsô tengely tehermentesítése esetében - silózókocsi szállításakor - ha a nem kormányzott tengely oldalvezetôi nem elegendôk Billentyû sorrend - szállítószalag gomb - jobbra, vagy balra gomb Tanács! Az iránykiválasztás a következô irányváltásig tárolva marad és ha marad a futásirány akkor át lehet ugrani. - kirakodó automatika gomb A szállítószalagot csak nyitott hátfallal lehet elindítani. 0800_-Power-Control_

33 POWER CONTROL -VEZÉRLÉS 7. átfal kinyitása 9. Stop Egy rövid gombnyomás - minden hajtómû leáll - lekapcsolja az éppen aktív automata funkciókat Amíg nyomva tartja a gombot - a hátfal felemelkedik - a képernyô kijelzi, ha nincs becsukva a hátfal Figyelem! A hátfal kinyitása funkció csak a 0,8 másodperces késleltetés után aktiválódik (biztonsági óvintézkedés a mûúton történô szállításhoz). 10. Mozgatás balra / csökkentés A kiválasztott funkciók elvégzésére használható - érték csökkentésére - balra mozgatásra 11. Mozgatás jobbra / növelés A kiválasztott funkciók elvégzésére használható - érték megnövelésére - jobbra mozgatásra 8. átfal becsukása Nyomja meg röviden a gombot - a hátfal lassan leereszkedik - amikor a hátfal eléri az alsó régiót (a nyílás kb. 10 cm) - elindítja a hidraulikát - a hátfal nyomás alatt bezáródik. - elôbb azonban megállítja az adagolóhengerek hajtását, a szállítószalagot és a kihordót. Figyelem! Automatikus zárási folyamat. A záródása alatt a képernyôn villog a hátfal bezárása szimbólum. A hátfal záróautomatikáját az alábbi gombok egyikével tudja megállítani,,, vagy a STOP-al. 0800_-Power-Control_

34 POWER CONTROL -VEZÉRLÉS SET-funkciók Az egyes SET-funkciók között az I/O billentyûvel tud továbblépni. 1. Rakodótér megvilágítás A választó nyíl a rakodótér megvilágítás szimbólumára mutat - aktiválni a + billentyûvel - deaktiválni a - billentyûvel tudja 4. Üzemi adatok a napi számláló törlése A választó nyíl az üzemi adatok szimbólumára mutat - aktiválni a + billentyûvel - deaktiválni a - billentyûvel tudja Magyarázat! A kijelzőn csak a CONFIG menüben aktivált funkciók kerülnek megjelenítésre. Szimbólumok a SET-kijelzô elhagyásakor "0 L" és "0 h" = a napi számlálót törli "L XX" és "h I.X" = a napi számlálót nem törli A rakodótér megvilágítás egy elôválasztási funkció - csak nyitott hátfalnál kapcsol be 2. Takarmányadalék elosztó A választó nyíl a takarmányadalék elosztó szimbólumára mutat - aktiválni a + billentyûvel - deaktiválni a - billentyûvel tudja 5. A kihordó elôrefutási idejének beállítása A választó nyíl a kihordó elôrefutási idejének szimbólumára mutat - a + billentyûvel 0,1 másodperccel növelni - a - billentyûvel tudja 0,1 másodperccel csökkenteni A takarmányadalék elosztó egy elôválasztási funkció - csak leeresztett Pick-up esetén kapcsol be 3. A száraztakarmány felépítmény felhajtása A választó nyíl a száraztakarmány felépítmény felhajtás szimbólumára mutat - felemelni a + billentyûvel - leengedni a - billentyûvel tudja - kirakodási automatikánál az adagolóhengerek tehermentesítésére - a beállítás tartománya 0,1 és 3 másodperc közötti 6. A hátlap nyitási idejének beállítása kihordóautomatika esetében 1) A kiválasztó nyíl a hátlap nyitási idő szimbólumra mutat (ezt az időt csak adagolóhengerrel ellátott járművek esetében állítható be) A hozzátartozó szelepeket 3 másodpercig vezérli. Szükség szerint többször ismételje meg a folyamatot. Figyelem! A hidraulikusan mûködtetett száraztakarmány felépítmény fejhajtása alatt a billentyûzetet rövid ideig letiltja más hidraulika funkciókról. 1) csak Jumbo Comboline esetében 0800_-Power-Control_
