1 Sík- és profilforgácsolási technológia 1

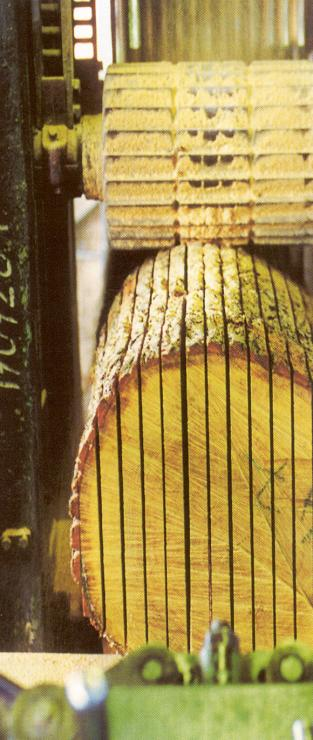

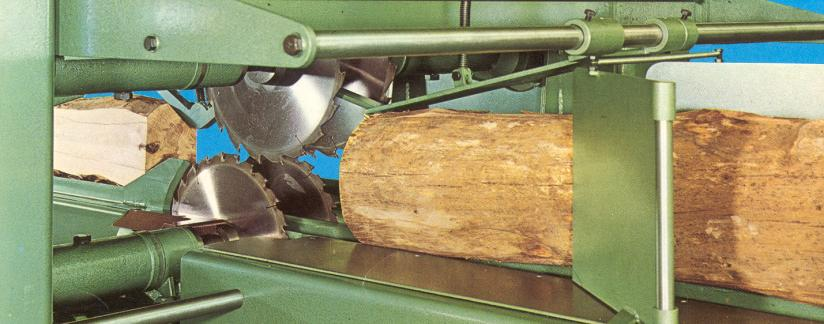

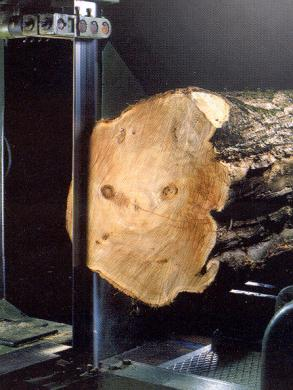

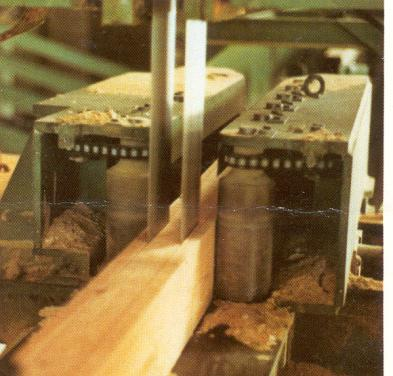

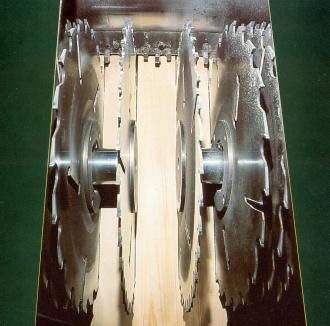

2 Eddig bemutatott technológiák 2

3 Síkra- és profilra marás 3

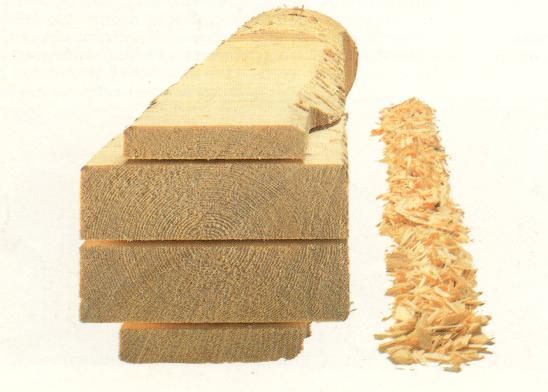

4 Előnyei: Egyszerű hulladékkezelés Nagy előtolás Jó méretpontosság Sima felület Kicsi túlméret 4

5 Átmérö (cm) A rönkátmérő méretének csökkenése év év év Fm/m 3 5

6 A rönkmennyiség az átmérő és előtolás függvényében (1760 óra/év, 4,5 m lucfenyő, Kihasználtság 0,7) Átmérő (cm) Ezer m 3 /év 6

7 A feldolgozási költségek a rönkátmérő függvényében (1760 óra/év, 4,5 m lucfenyő, Kihasználtság 0,7) Átmérő (cm) EUR/óra 7

8 Előnyei: Egyszerű hulladékkezelés Nagy előtolás Jó méretpontosság Sima felület Kicsi túlméret 8

9 Keretfűrészes és forgácsolási technológia összehasonlítása Kihozatal különbség 8 % 9

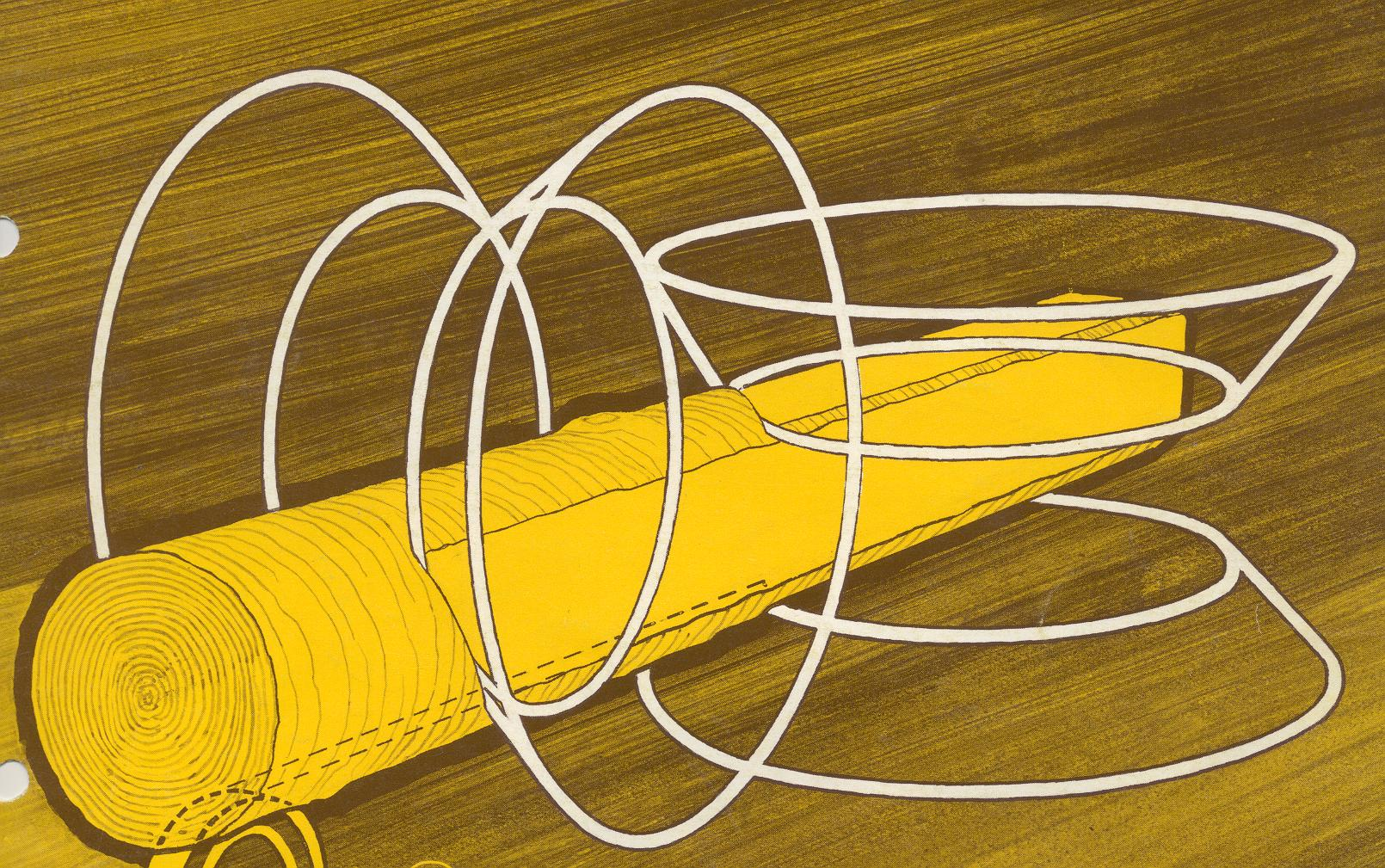

10 Síkra marás technológiája 10

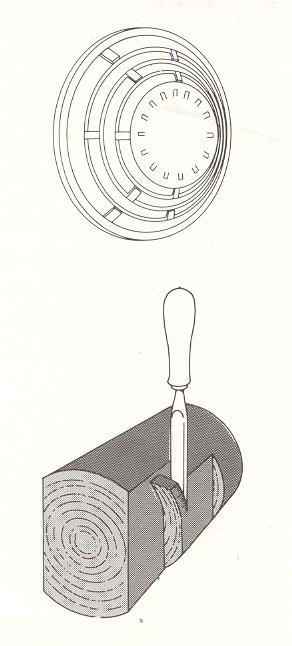

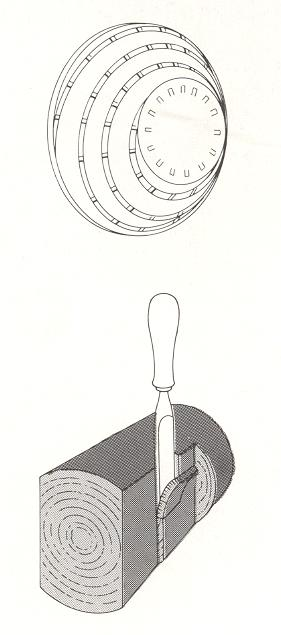

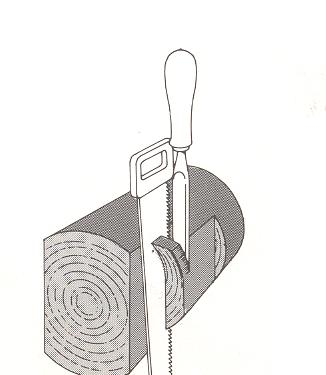

11 Marófej típusok 11

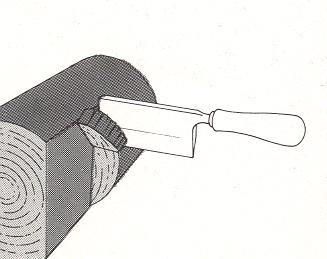

12 A forgácsoló kés tengelyének beállítása 12

13 Hosszúkéses marófejnél a kések száma 13

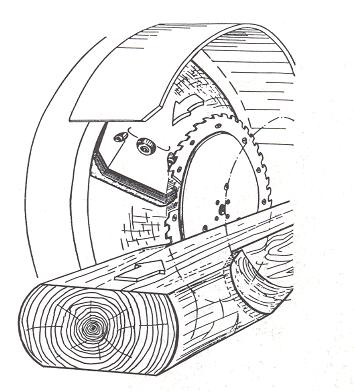

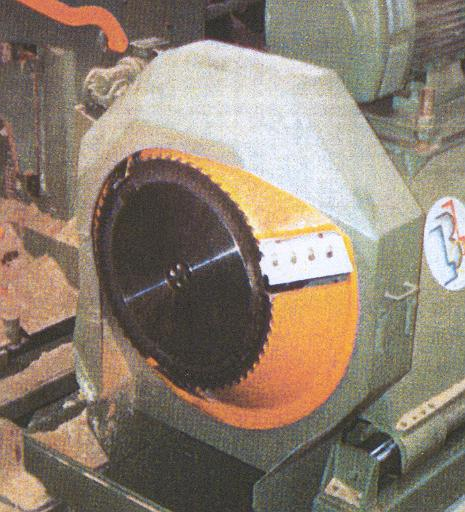

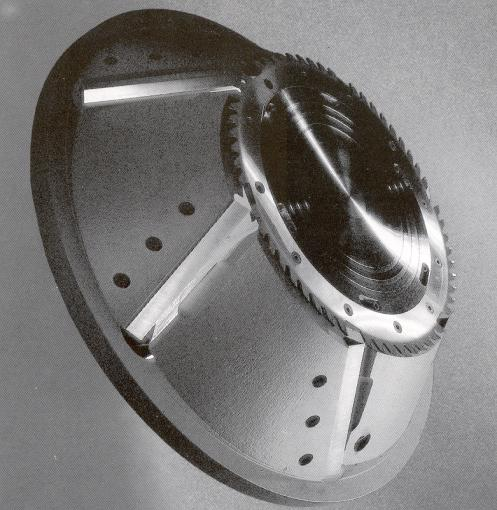

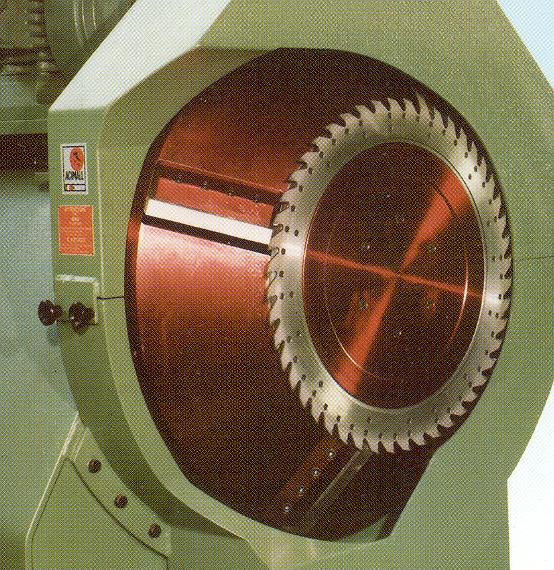

14 Fűrészkorongos marófej előnye 14

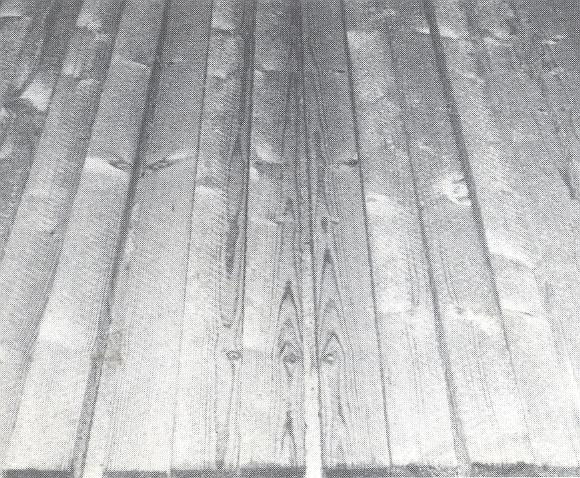

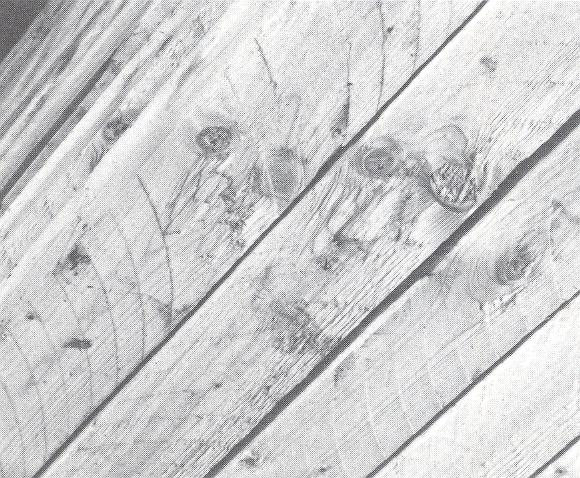

15 A két felület összehasonlítása 15

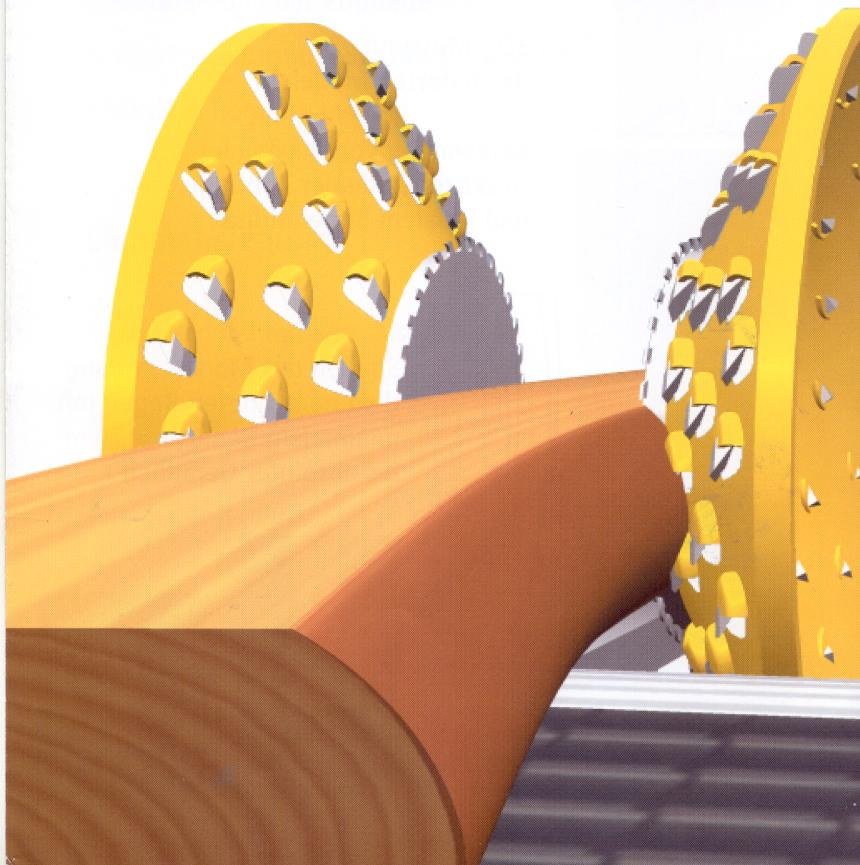

16 Spirál alakban elhelyezett kések 16

17 Síkforgácsoló berendezés spirál alakban elhelyezett késekkel 17

18 Síkforgácsoló berendezés spirál alakban elhelyezett késekkel 18

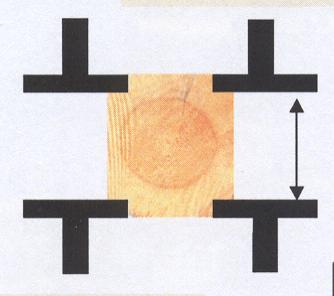

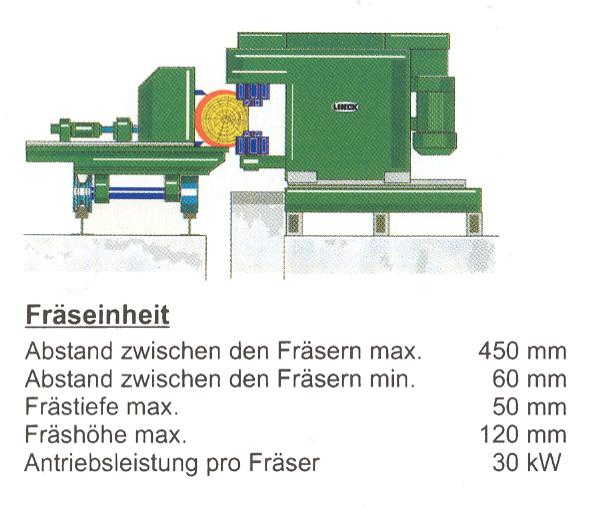

19 A marófejek állítási lehetőségei a: min 60 mm max 600 mm b: min 2x125 mm max 2x200 mm 19

20 A kések és fűrészkorong cseréje 20

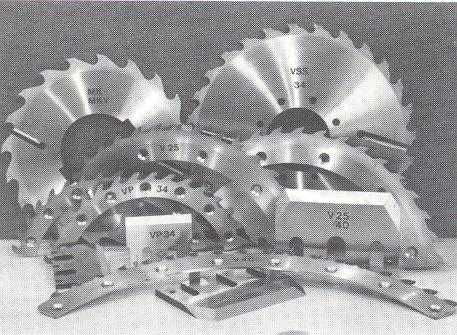

21 Élezésre kivett szerszámok 21

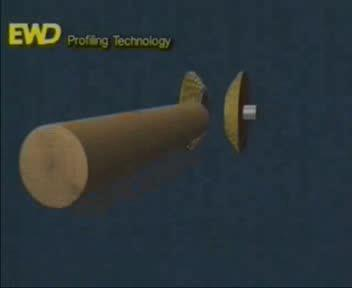

22 22

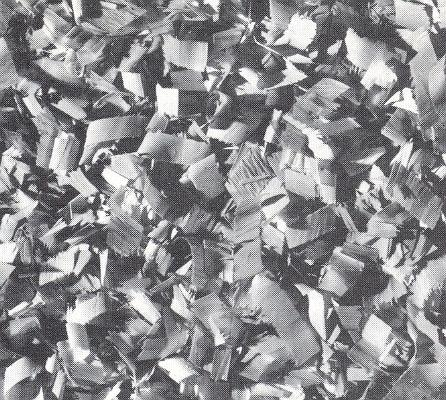

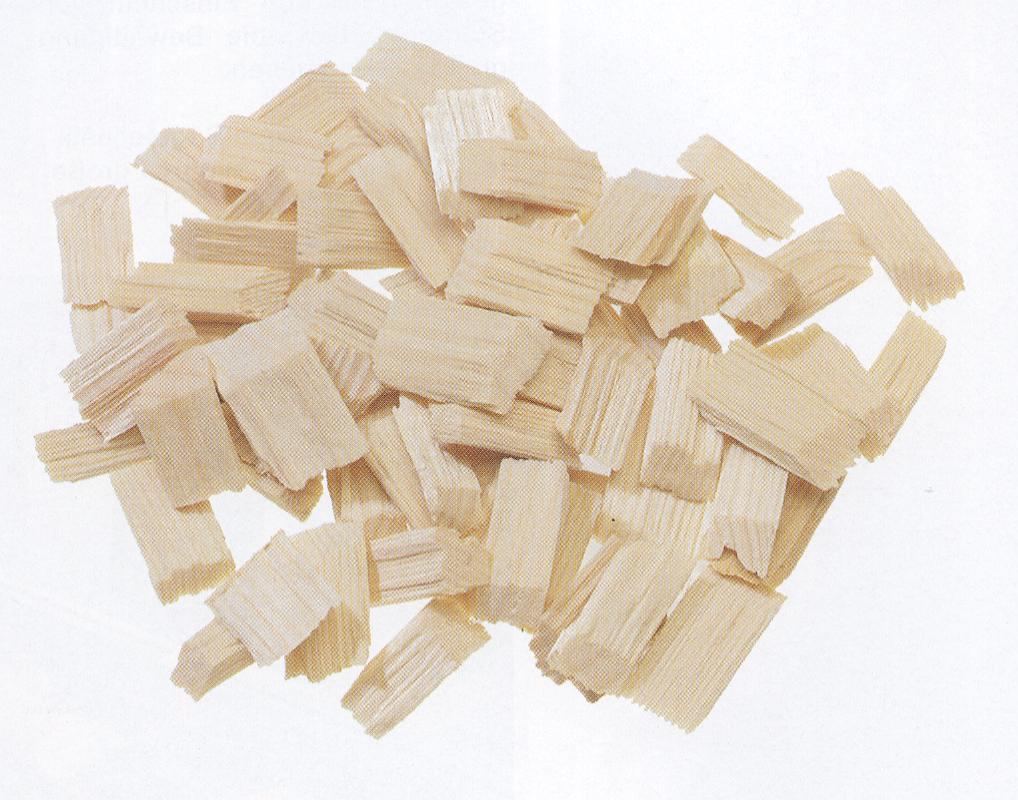

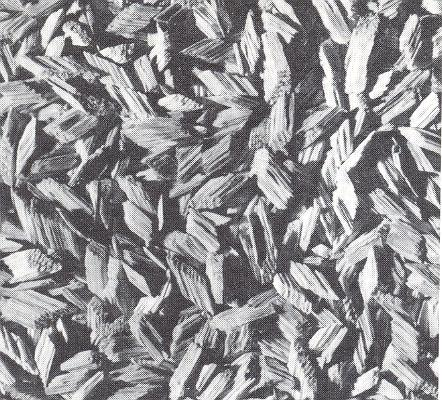

23 A keletkező apriték és forgács 23

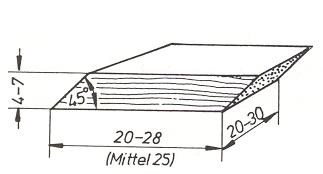

24 Az apriték mérete 24

25 A különböző vastagságok részaránya Vastagságok mm Részarány % 0-0,2 15 0,21-0,4 54 0,41-0,6 19 0,61-0,8 6 0,

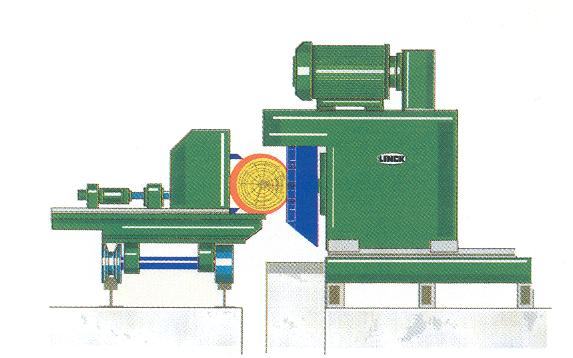

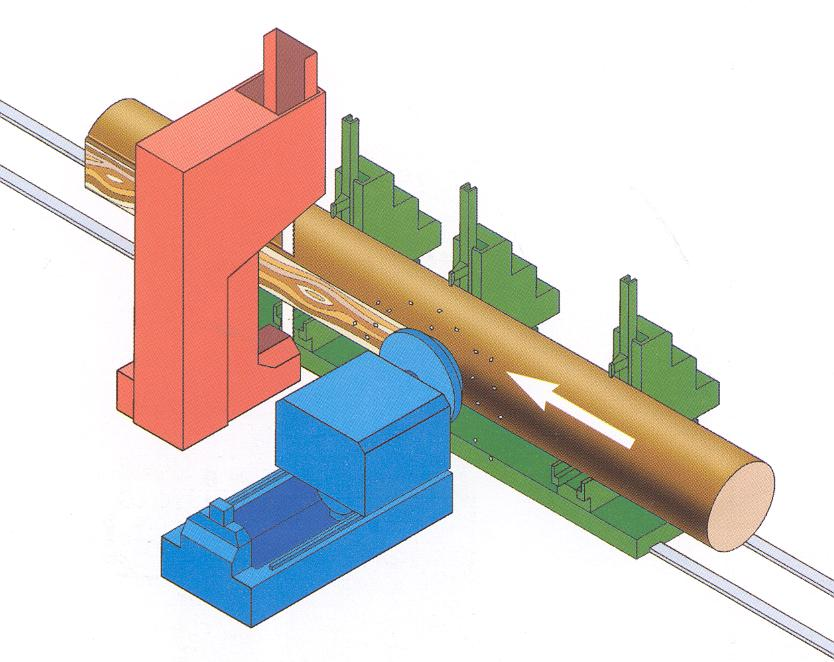

26 Sikra marás egy fejes marógéppel 26

27 Síkra marás egy fejes marógéppel 27

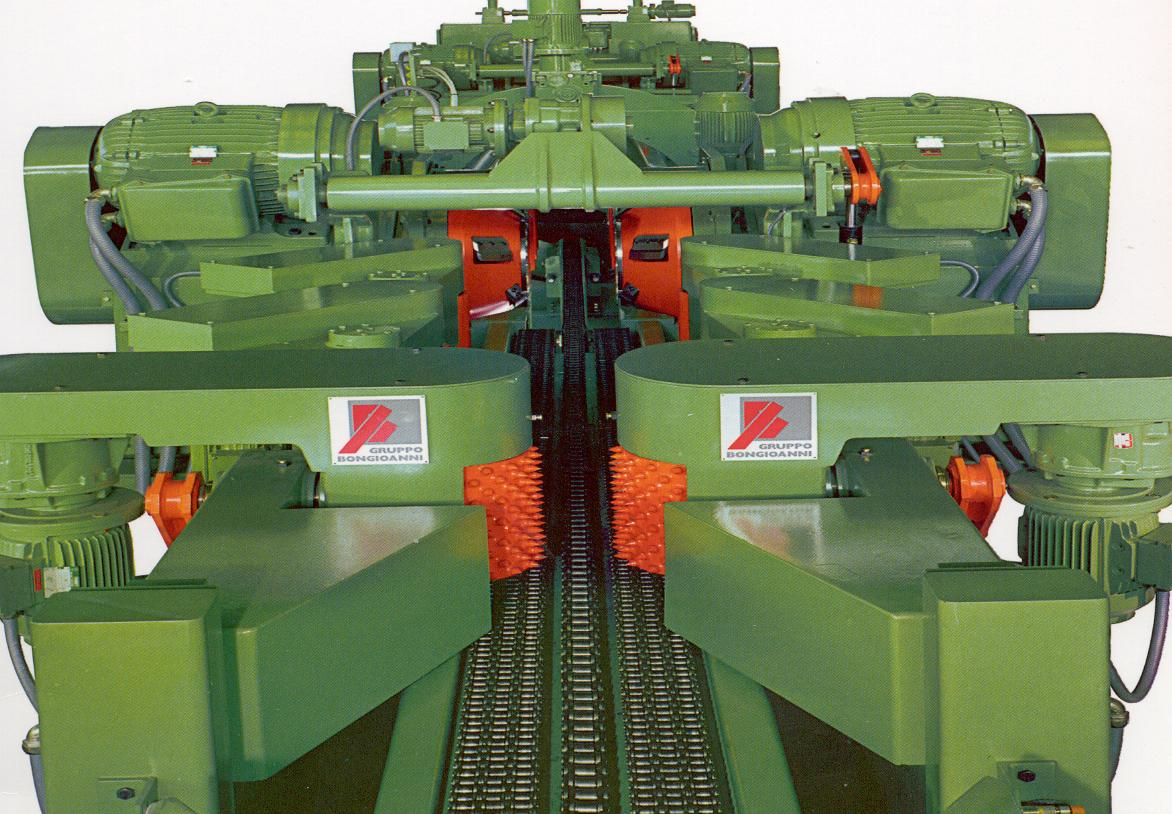

28 Síkra marás két fejes marógéppel 28

29 Síkra marás két fejes marógéppel 29

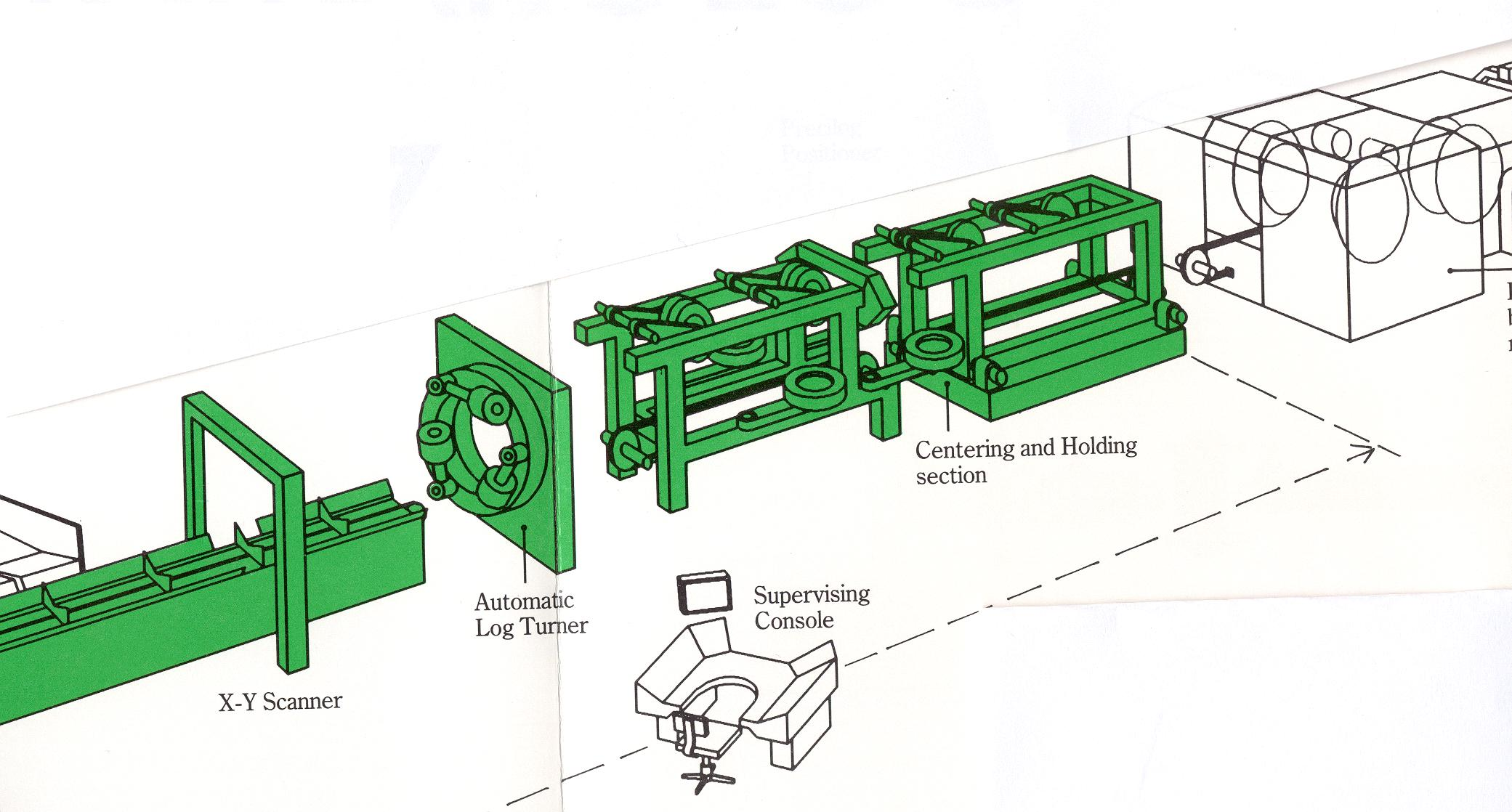

30 A síkmarógép előtti egységek 30

31 Síkforgácsoló gép Rönkközpontosító és irányító berendezés Alapkeret Két állítható szerszámtartó forgácsoló fejjel és motorral Fékberendezés Kivezető Irányító fülke 31

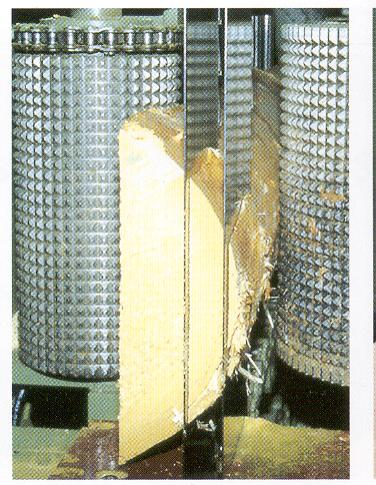

32 Rönkbefogás tüskés hengerekkel 32

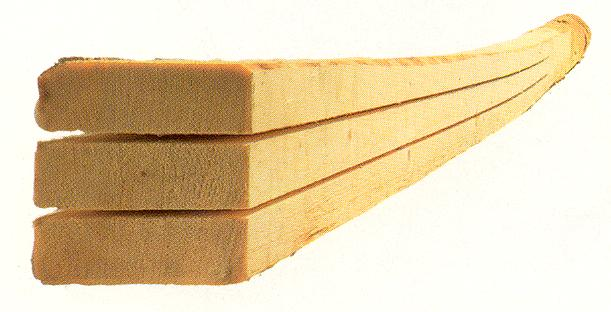

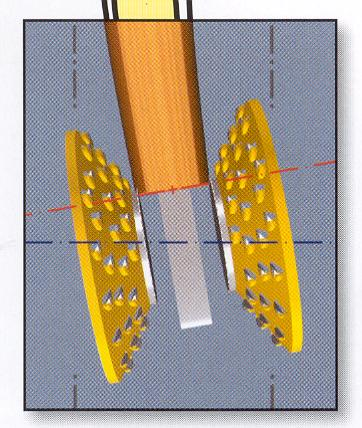

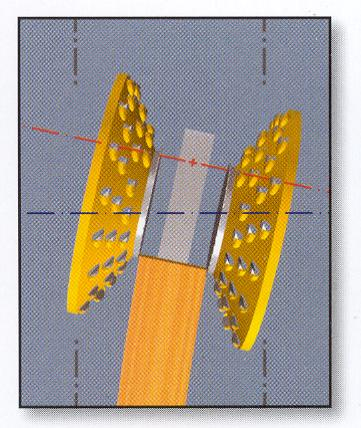

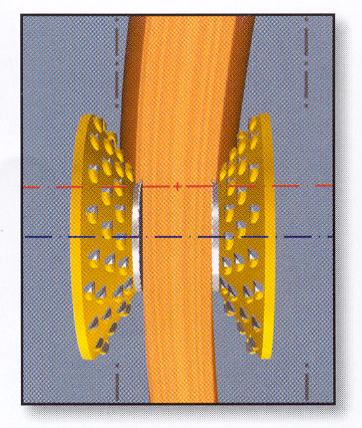

33 Síkgörbe rönk marásának lehetősége 33

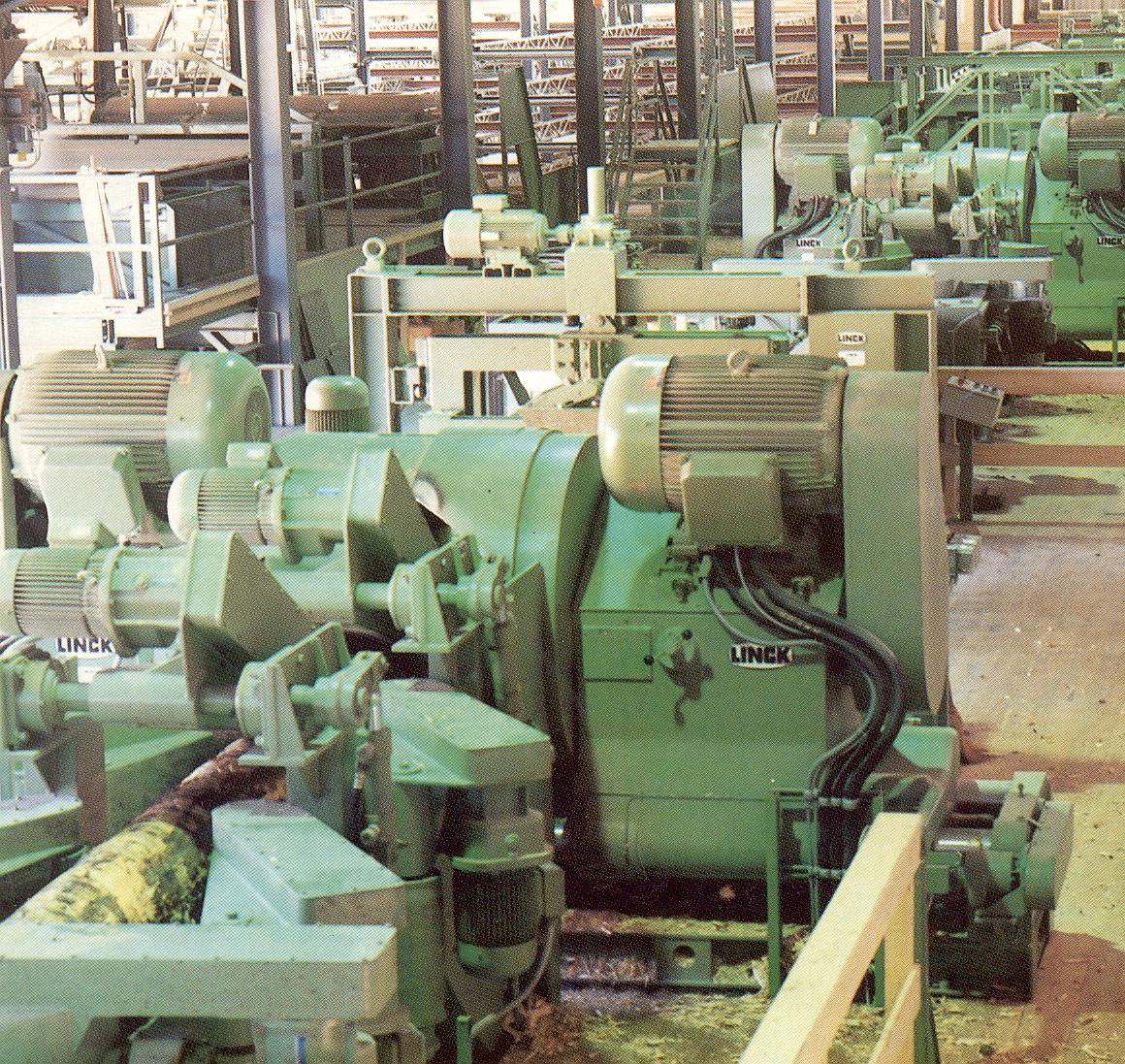

34 2 db kétfejes síkmaró gép 34

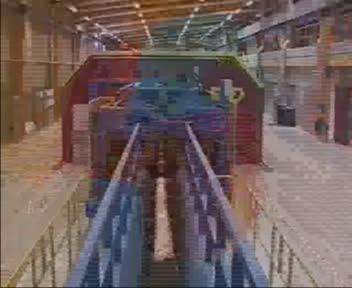

35 35

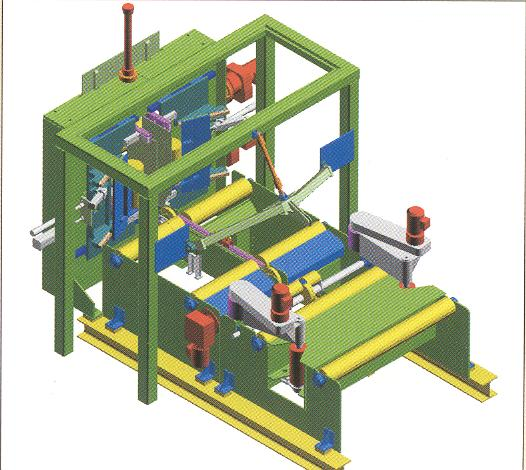

36 Prizma fordító berendezés 36

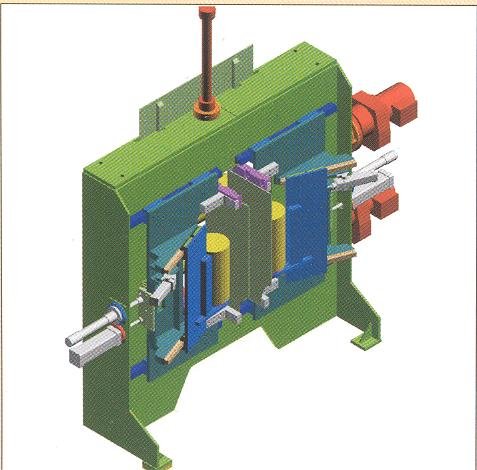

37 Prizma fordító berendezés 37

38 38

39 39

40 Síkforgácsoló technológiai sor 40

41 Síkforgácsoló és körfűrészgépes technológia 41

42 Síkforgácsoló és keretfűrészgépes technológia 42

43 Síkra marás négy fejes marógéppel 43

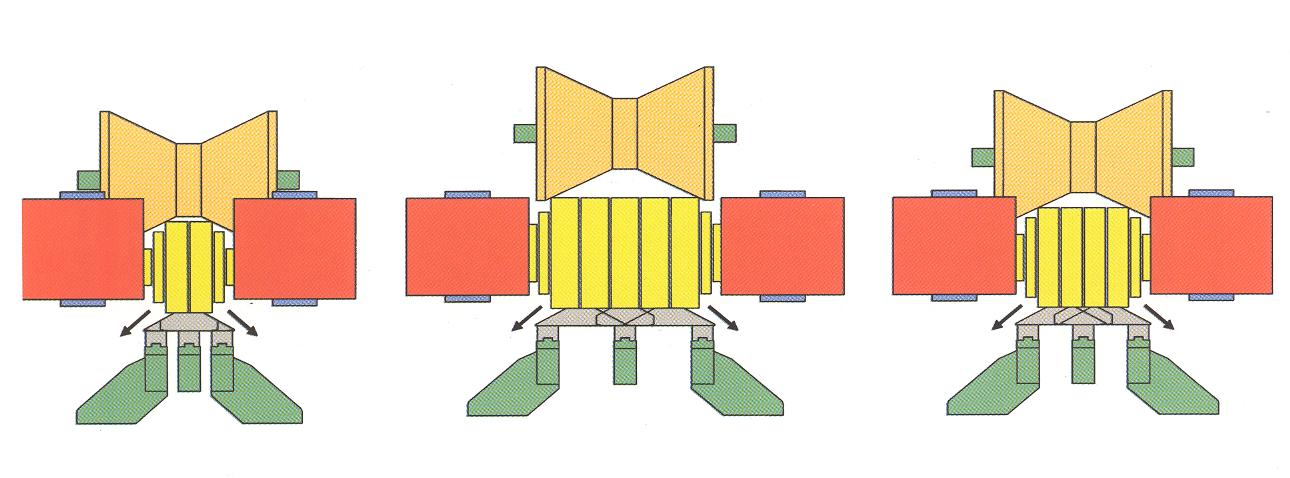

44 Marási lehetőségek az átmérő függvényében 13 cm csúcsátmérőig 15 cm csúcsátmérőig 44

45 Marási lehetőségek az átmérő függvényében 24 cm csúcsátmérőig 36 cm csúcsátmérőig 45

46 Marási lehetőségek az átmérő függvényében 42 cm csúcsátmérőig 46

47 Profilmarás technológiája 47

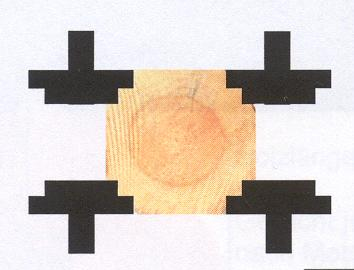

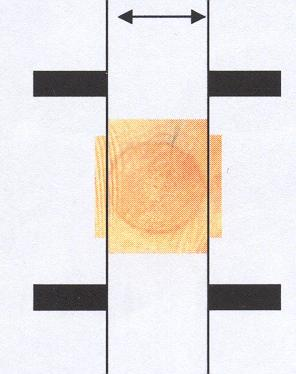

48 Profilforgácsolási technológia 48

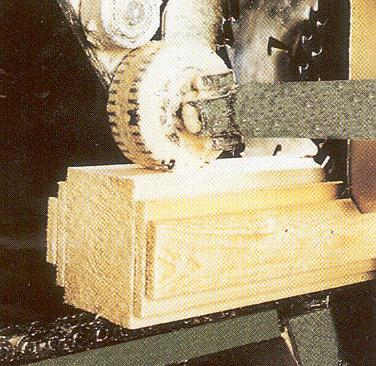

49 Profilforgácsolási technológia prizmából 49

50 Profilforgácsolási technológia gerendából 50

51 Profilforgácsolási technológia rönkből 51

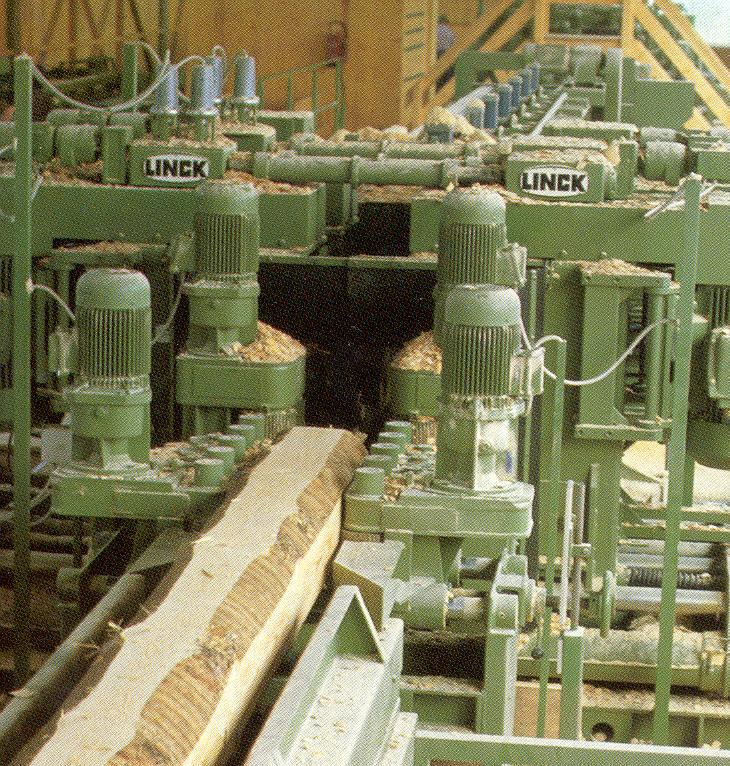

52 Profilmarógép 52

53 A gép belülről 53

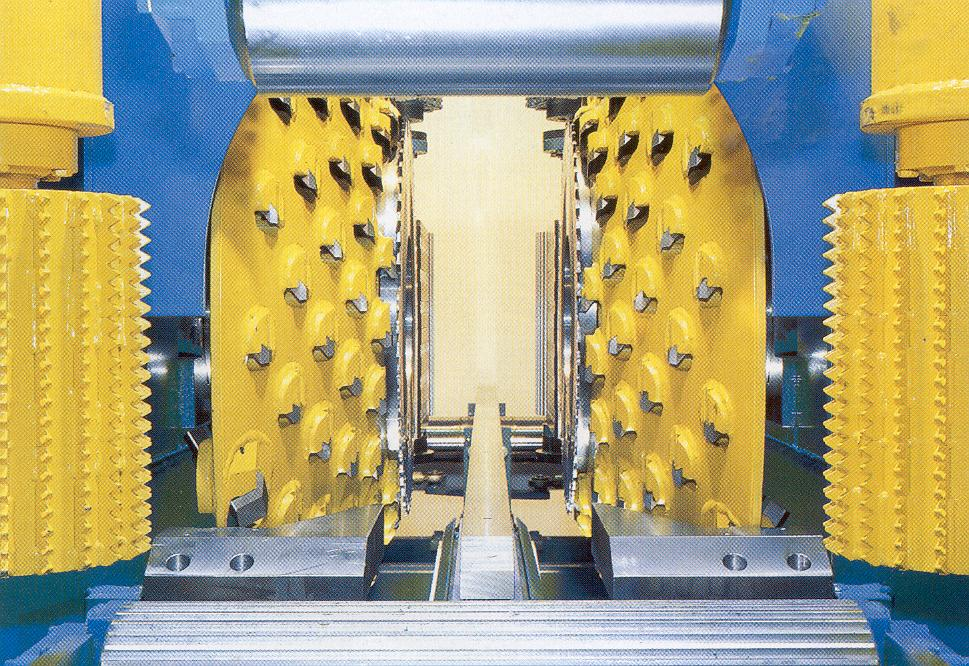

54 Forgácsoló fejek 54

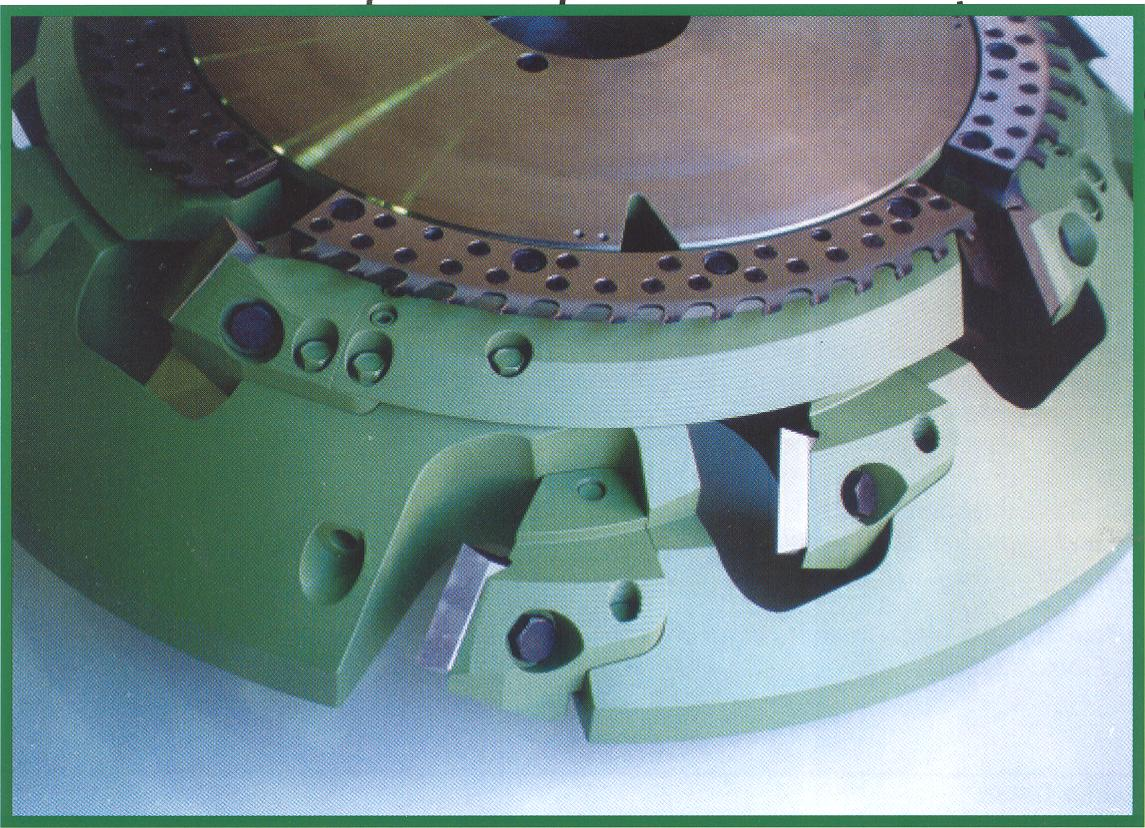

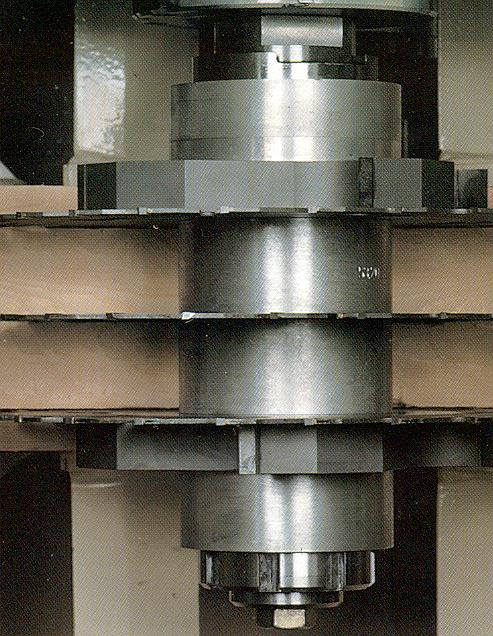

55 Forgácsoló fej 55

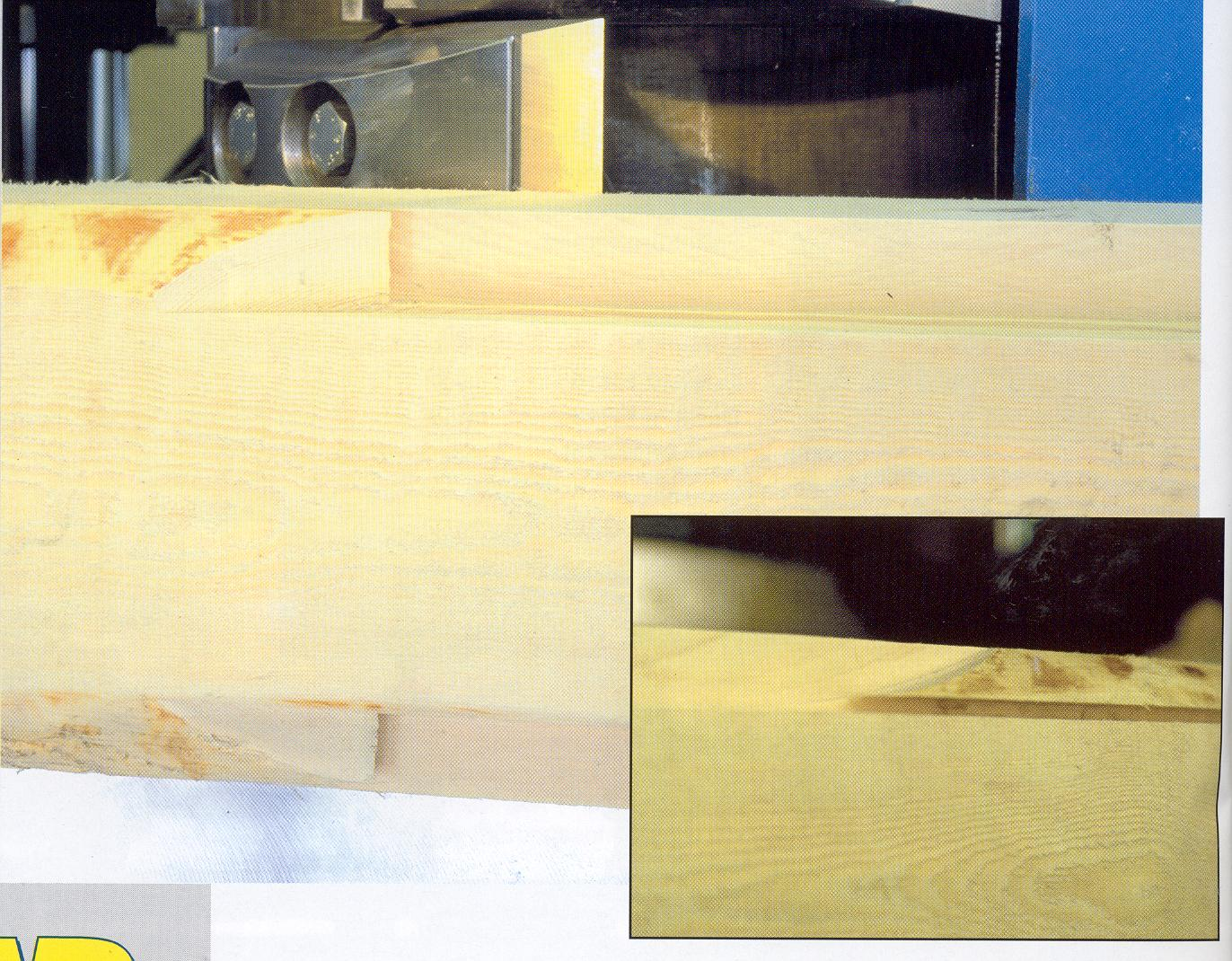

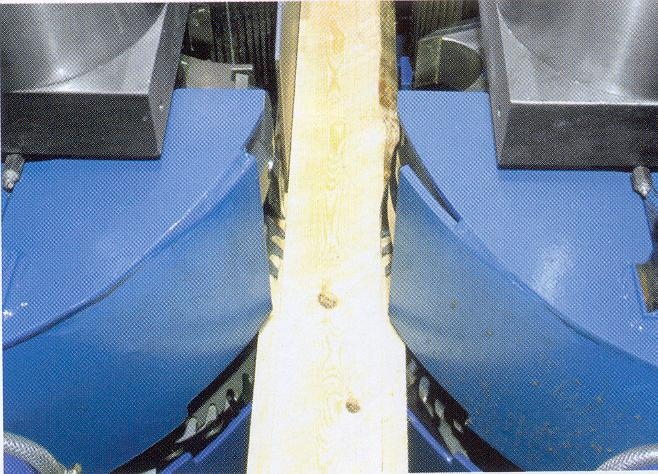

56 Profil marása 56

57 Főtermék és oldaltermék elvezetése és szétválasztása 57

58 Főtermék és oldaltermék elvezető és szétválasztó berendezés 58

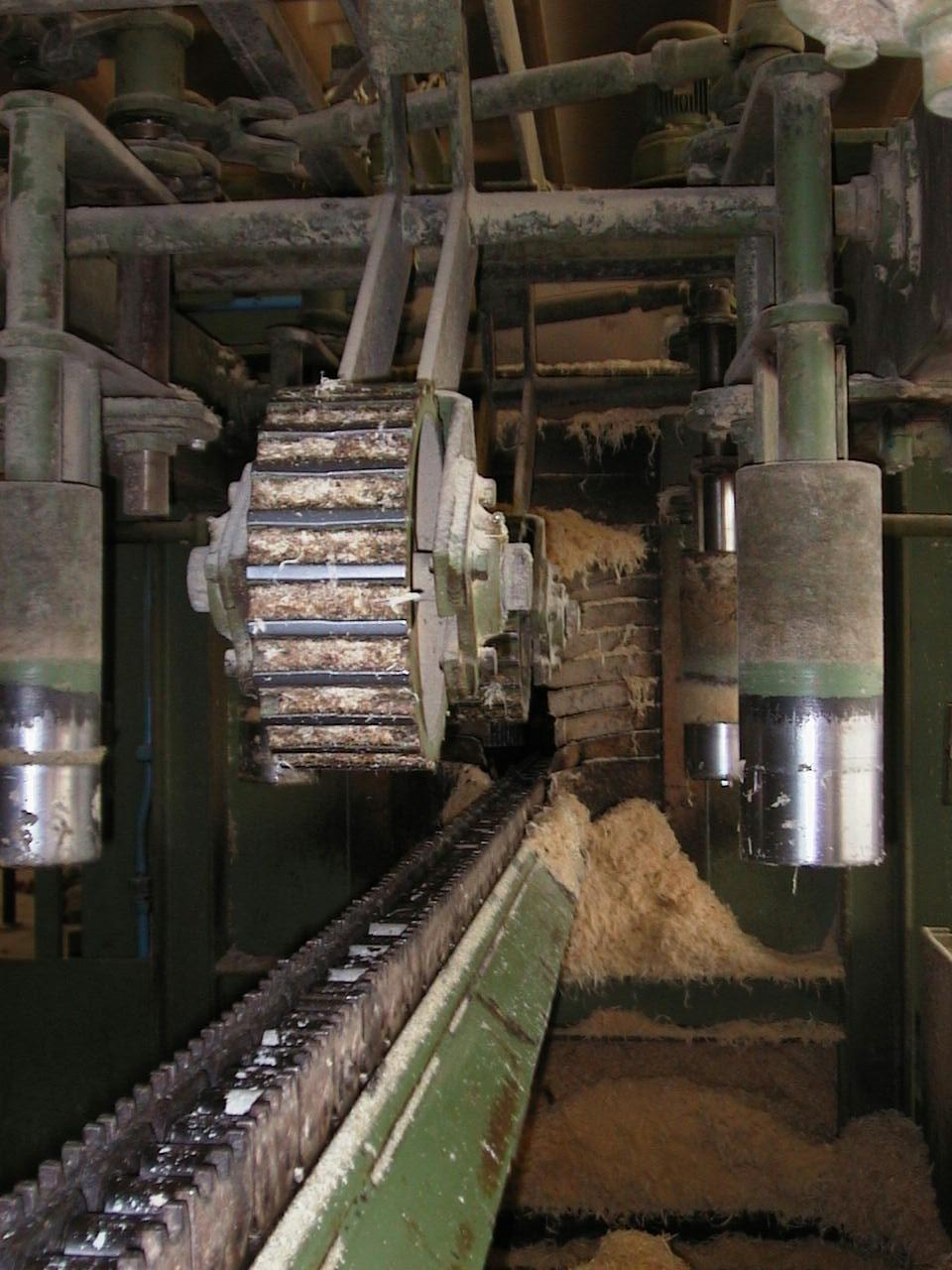

59 59

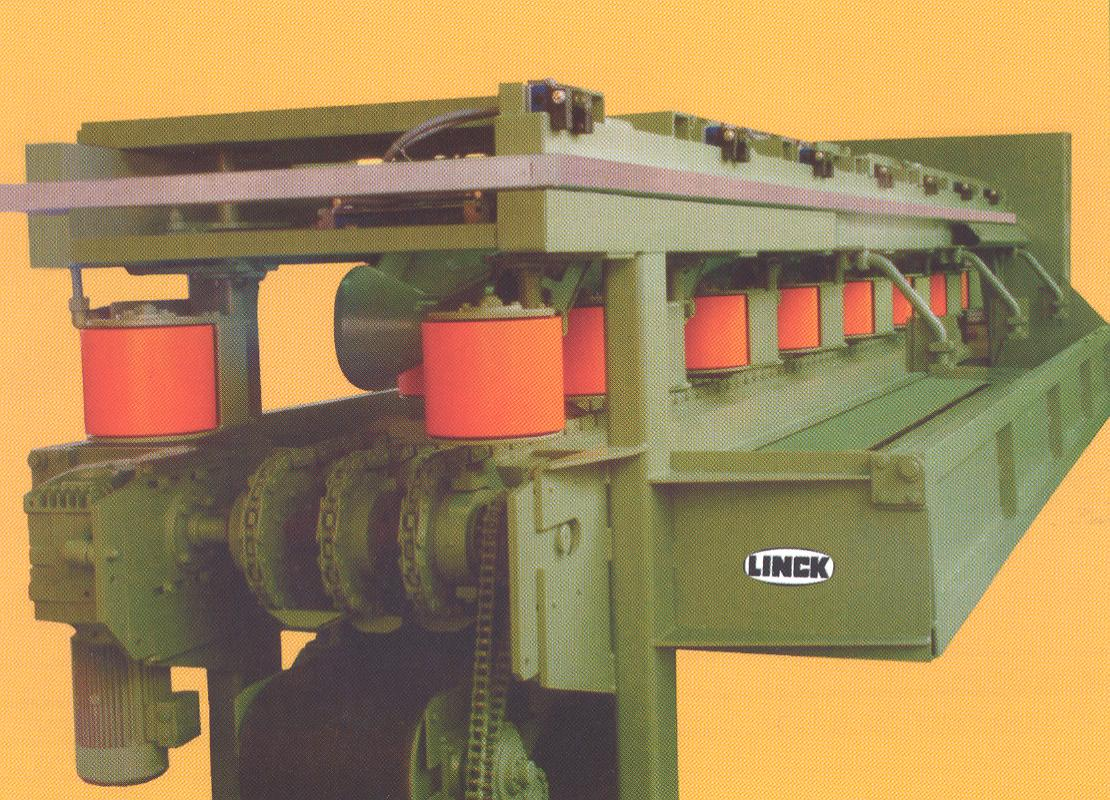

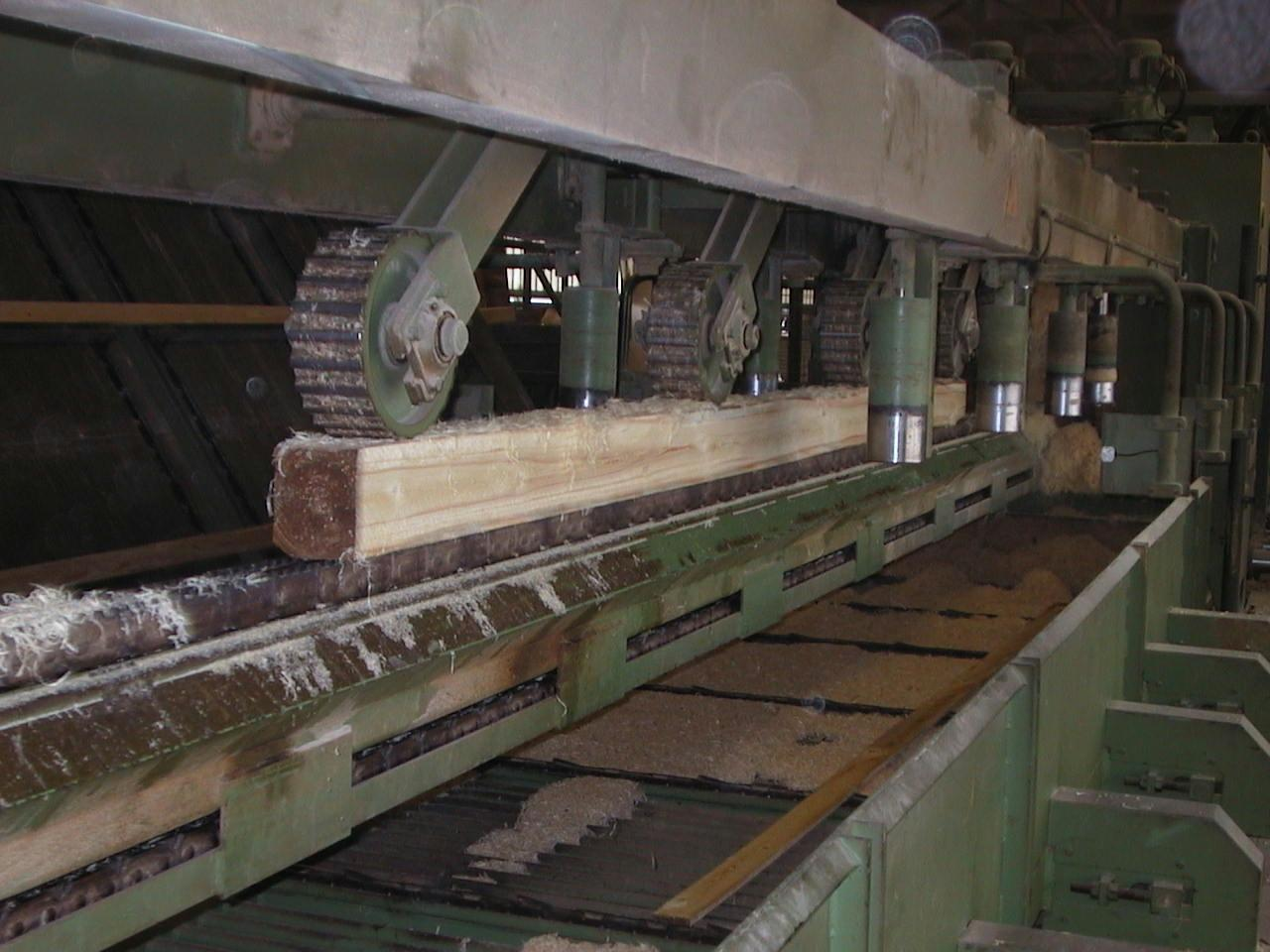

60 Oldaltermék megtámasztó hengerek 60

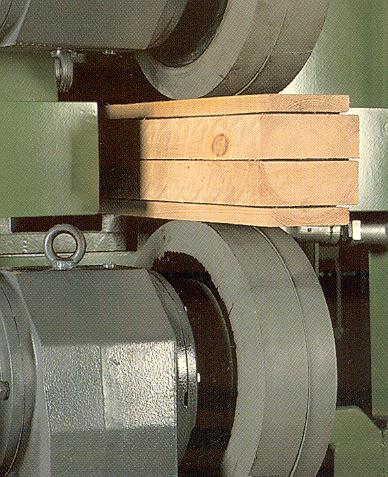

61 Korongos főtermék és oldaltermék leválasztó 61

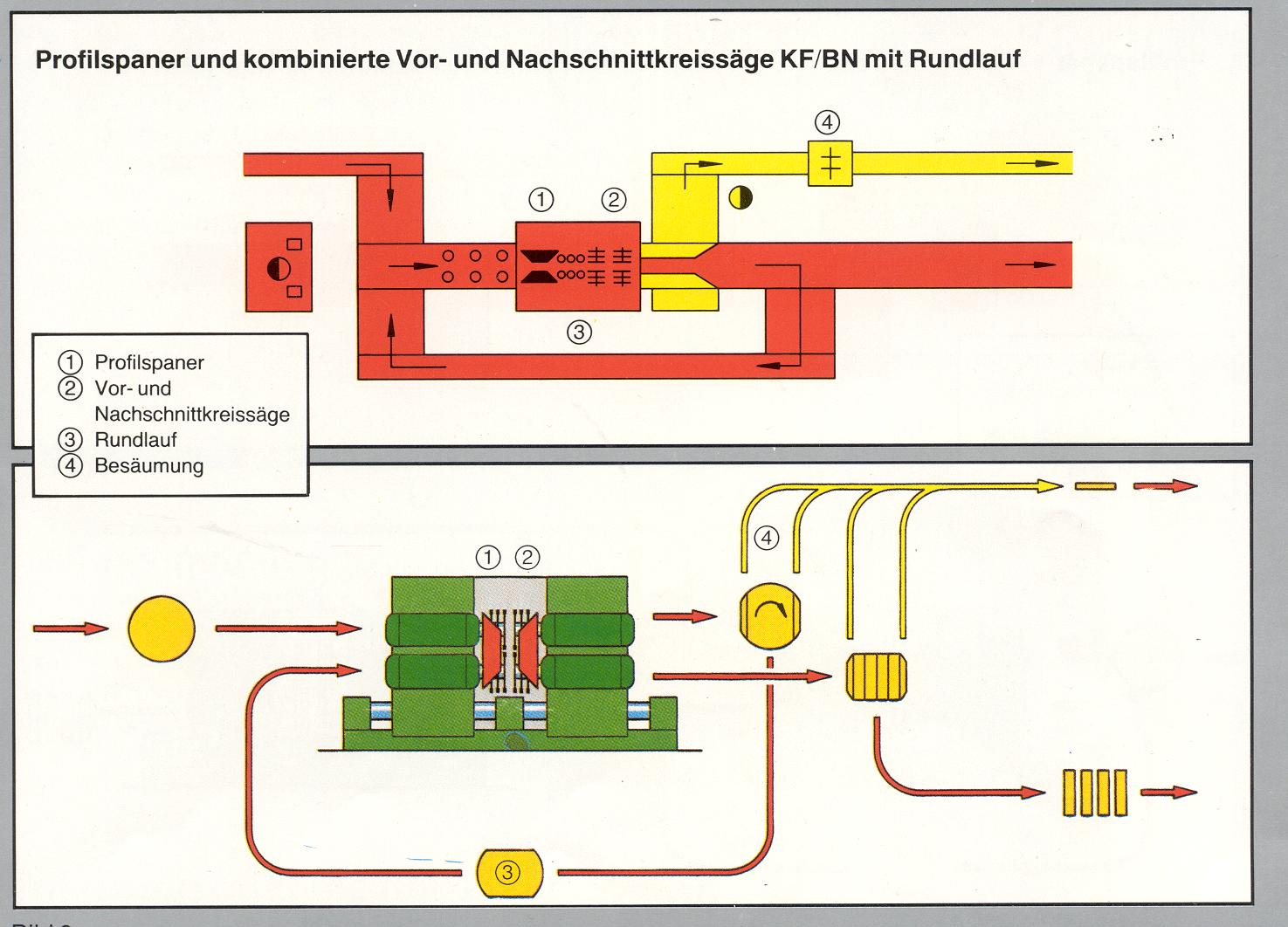

62 62

63 4 m hosszú fenyőrönk profil terve 63

64 Csúcsátmérő (mm) Főtermékkihozatal % , , , , , , , ,9 Átlag 0,37 %/mm

65 Példa 160 x 160 mm keresztmetszetű, 4 m hosszú gerenda termelésénél, 1 % sudarlósságot és napi 750 m3 feltételezve ez 2,755 m3/mm!!! 65

66 Gépsor sík- és profilforgácsoló gépekkel 66

67 A profil kialakításának lépései 67

68 Profilmarás oldaláru leválasztással 68

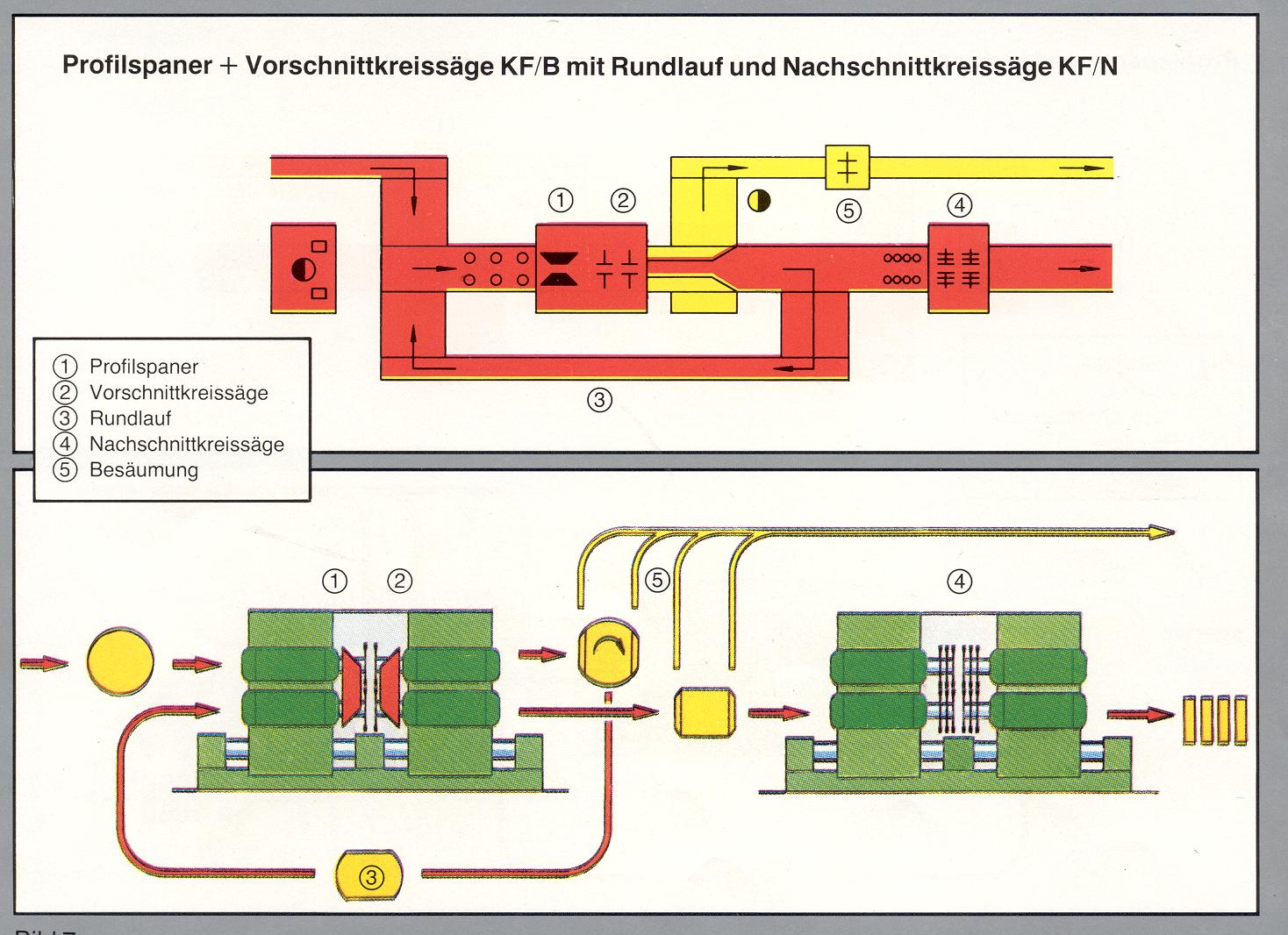

69 Profilmaró a rönkvágó körfűrészgép előtt 69

70 Profilmarás rönkből 70

71 Sík- és profilforgácsoló technológiai sor 71

72 Nagy átmérőjű rönk feldolgozása 72

73 Nagy átmérőjű rönk feldolgozása 73

74 Prizma, gerenda marás és szeletelés egy alapgéppel 74

75 Prizma és gerenda marás egy alapgéppel, prizma szeletelés külön 75

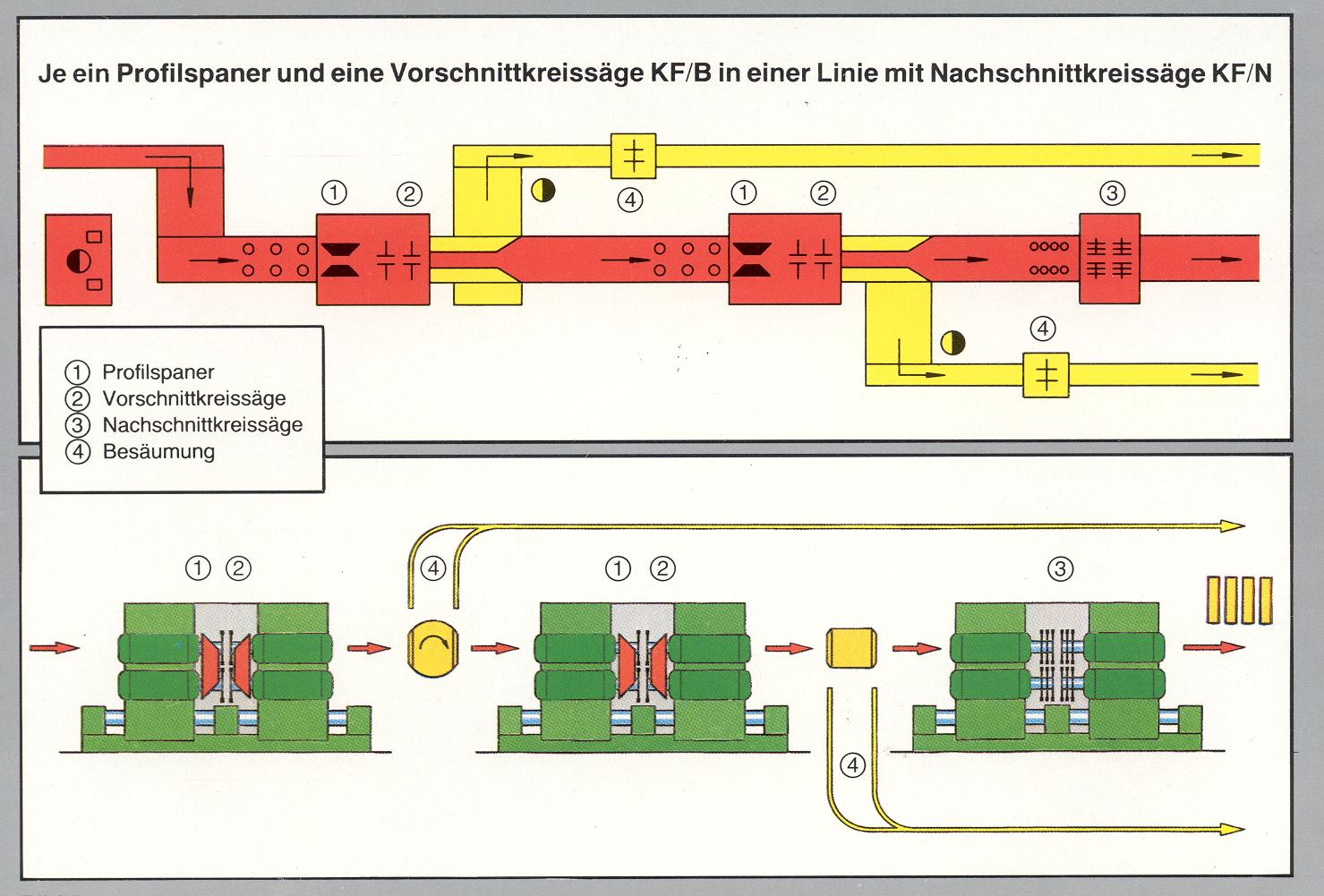

76 Prizma és gerenda marás két alapgéppel, prizma szeletelés külön 76

77 Kombinált gép 77

78 A forgácsolás energia igénye Rönkátmérő cm Forgácsoló kwh/m 3 Termelősor kw , , ,

79 Magas teljesítményre képes db/min esetén 10 perc megállás 100 db rönk kiesést jelent! 79

80 Teljesítmény Kihozatal Középátmérő Átlagos rönk hossz Előtolás Időalap Kihasználás Késcsere munkaidőn belül van-e? Fafaj Középátmérő Átlagos rönk hossz Sudarlósság Görbeség Fűrészáru méretek Tompaélűség Fűrészrés 80

81 Emlékeztető Előnyei Síkforgácsolás Forgácsoló fejek típusai Egy-, két- és négyfejes gépek Technológiai elrendezések Profilforgácsolás Forgácsoló fejek Technológiai elrendezések Gépkombinációk 81

82 Következő óra témája 82

83 Köszönöm megtisztelő figyelmüket! 83

84 Profilmarásos technológiai elrendezés 84

85 85

86 Két fejes síkforgácsolási technológia 86

87 Sík- és profilforgácsoló technológiai sor 87
