1 Szállító eszközök a rönktéren Dr.Gerencsér Kinga 1

2 A szállító eszköz kiválasztása Fafaj, tömeg, alak és méret Évente feldolgozott mennyiség Műszakteljesítmény Nagy szállító- és emelő berendezésre kell törekedni Dr.Gerencsér Kinga 2

3 Szállító eszközök lehetnek: Kötött pályás anyagmozgató berendezések Pályakocsik Daruk Hossz- és keresztszállító pályák Pályához nem kötött anyagmozgató berendezések Homlok villás targoncák Kerekes rakodók Rakodók fej feletti markolóval Dr.Gerencsér Kinga 3

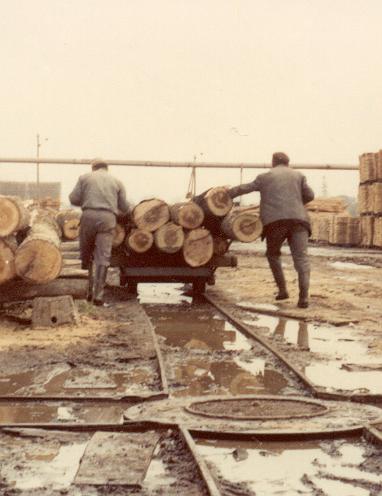

4 Anyagmozgatás pályakocsival (6-8 m 3 /h, 2 személy, átlag 50 m útvonal) Dr.Gerencsér Kinga 4

5 Dr.Gerencsér Kinga 5

6 Dr.Gerencsér Kinga 6

7 Pályakocsis rönktéri elrendezési rajz Dr.Gerencsér Kinga 7

8 Telepített szállító berendezések Hossz-szállítók láncos kúpgörgős Szalagos Kereszt-szállítók Dr.Gerencsér Kinga 8

9 Hosszirányú szállító pálya Dr.Gerencsér Kinga 9

10 Hosszirányú szállító pálya felépítése Dr.Gerencsér Kinga 10

11 Hosszirányú szállító pálya meghajtása Dr.Gerencsér Kinga 11

12 Kúpgörgős szállítópálya kis méretű rönk szállítására Dr.Gerencsér Kinga 12

13 Gumiszalagos hosszirányú szállító pálya kis méretű rönk szállítására Dr.Gerencsér Kinga 13

14 Hosszirányú szállító pálya bordás és kúpos hengerekkel Dr.Gerencsér Kinga 14

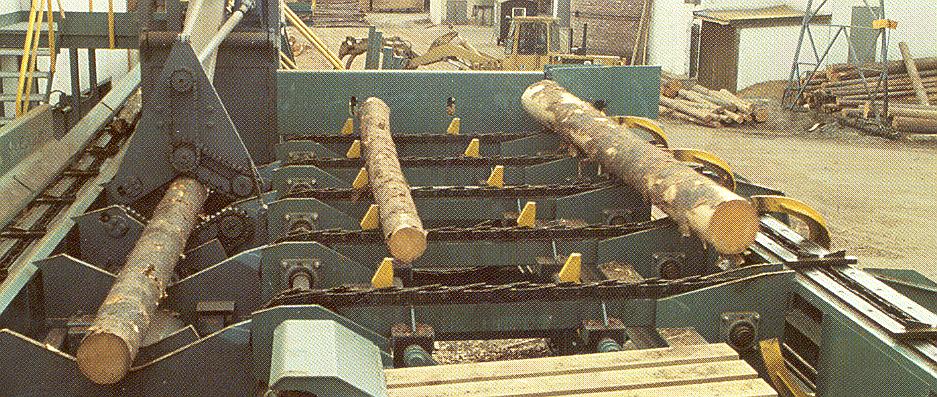

15 Keresztirányú szállító pálya kilökő berendezéssel Dr.Gerencsér Kinga 15

16 Rönk átadás gravitáció segítségével Dr.Gerencsér Kinga 16

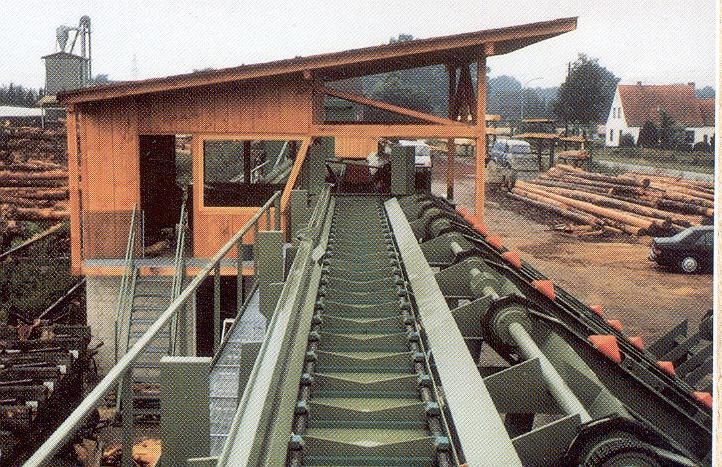

17 Egyenkéntező berendezés hossz-szállító pályával Dr.Gerencsér Kinga 17

18 Egyenkéntező berendezés Dr.Gerencsér Kinga 18

19 Dr.Gerencsér Kinga 19

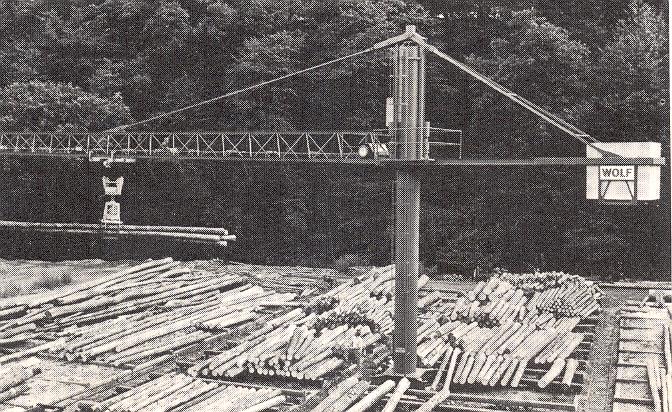

20 Forgó toronydaru ( 6000 m 3 /év) (1,5-2,0 t, kinyúlása m, min. magasság 9 m) Dr.Gerencsér Kinga 20

21 Forgó toronydaru elrendezési rajza Dr.Gerencsér Kinga 21

22 Kör pályán mozgó daru Dr.Gerencsér Kinga 22

23 Portál vagy bakdaru Dr.Gerencsér Kinga 23

24 Dr.Gerencsér Kinga 24

25 Portáldaruk alkalmazása Sík és lehetőleg hosszan elnyúló helyen m 3 /év felett Rossz talajviszonyok Nagy készletmennyiségek kis helyen Dr.Gerencsér Kinga 25

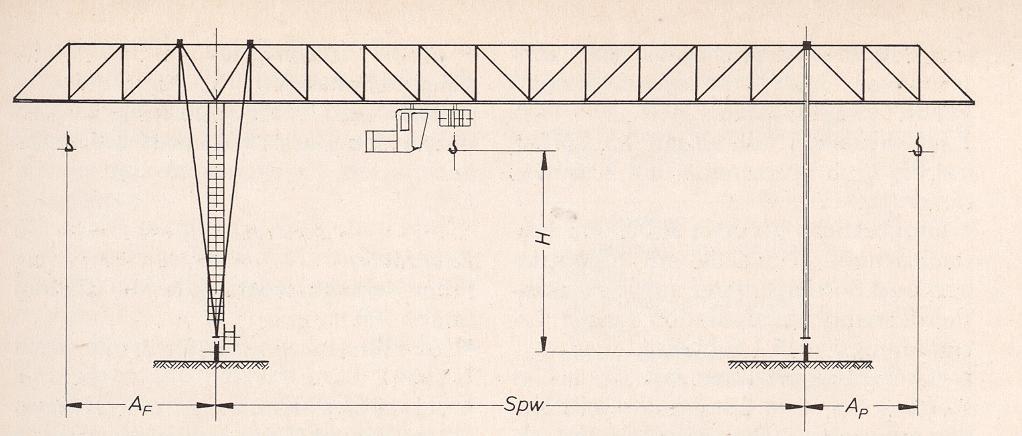

26 Portál daru szerkezeti kialakítása Fesztávolság m, konzol 6-15 m Dr.Gerencsér Kinga 26

27 Emelőgépek emelési magasságának meghatározása (9-13m) h e emelési magasság (m) h m max. máglya magasság (m) h b biztonsági távolság (1m) h r egységrakat magassága függesztékkel (m) Dr.Gerencsér Kinga 27

28 Egy- és kétsínű megvezetés lehetséges Dr.Gerencsér Kinga 28

29 Teherbíró képesség 5 t fenyőnél 7500m 3 /év, 25m fesztáv, óránként 20 munkamenetig, 1 sínű 5-7,5 t fenyőnél m 3 /év, 35m fesztáv, óránként 30 munkamenetig, 1 sínű t m 3 /év, 50m fesztáv, óránként 20 munkamenetig, 2 sínű 20 t trópusi fára Dr.Gerencsér Kinga 29

30 Munka és mozgássebesség Földi irányításnál 60 m/ min Kabinirányításnál max. 140m/ min A sebességet több fokozatban lehet kapcsolni Dr.Gerencsér Kinga 30

31 Emelési sebesség Átlag 18 m/min Maximum 40 m/min Minimum 1,5 m/min Emelés és vízszintes irányú mozgás együtt Munkamenet időszükséglete függ a kezelő ügyességétől Dr.Gerencsér Kinga 31

32 Időpélda egy szállítási ciklusra Dr.Gerencsér Kinga 32

33 Energia odavezetése Háromfázisú váltóáramú motorok Földkábelen a darupálya közepéig Kábeldobon keresztül gumikábellel a főelosztóig Dr.Gerencsér Kinga 33

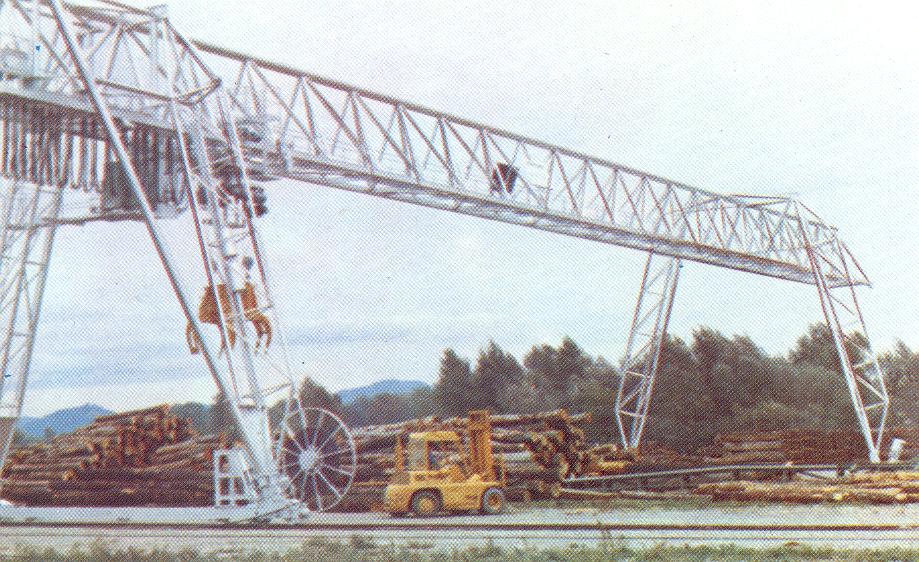

34 Portál vagy bakdaru Dr.Gerencsér Kinga 34

35 Kezelési lehetőségek Felső kabinvezérlés Földi vezérlés Dr.Gerencsér Kinga 35

36 Leengedhető irányító fülke Dr.Gerencsér Kinga 36

37 Feljutás az irányító fülkébe liften Dr.Gerencsér Kinga 37

38 Menetpálya Dőlés: teljesen vízszintesnek kell lenni Vonalvezetés: egyenes (enyhe ív) Alépítmény: B 160 minőségű betonból Kisebb daruknál kavicságyba talpfa Nagyobb daruknál beton alap szükséges megfelelő távolságban elhelyezett hézagokkal Dr.Gerencsér Kinga 38

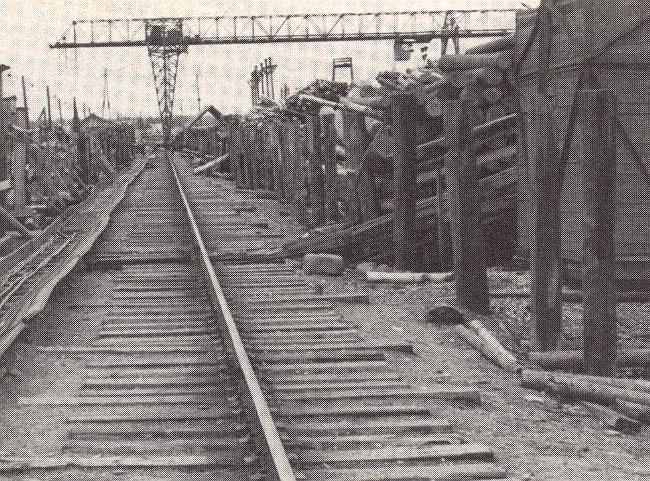

39 Egy sínű megvezetés Dr.Gerencsér Kinga 39

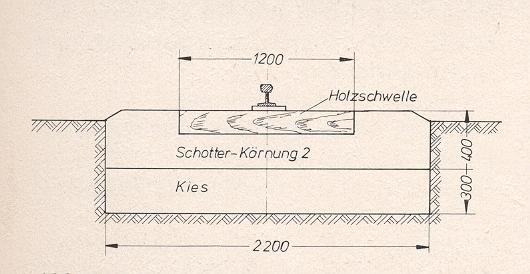

40 A sín alapozása talpfa alkalmazásával Dr.Gerencsér Kinga 40

41 A sín alapozása talpfa nélkül Dr.Gerencsér Kinga 41

42 Tehermarkoló Megválasztása Teherbírás = hasznos teher markoló saját tömege A markoló saját tömege: max. 2 t Dr.Gerencsér Kinga 42

43 Drótköteles tehermegfogás Dr.Gerencsér Kinga 43

44 Drótköteles tehermegfogás Dr.Gerencsér Kinga 44

45 Két ujjú és motoros markoló Dr.Gerencsér Kinga 45

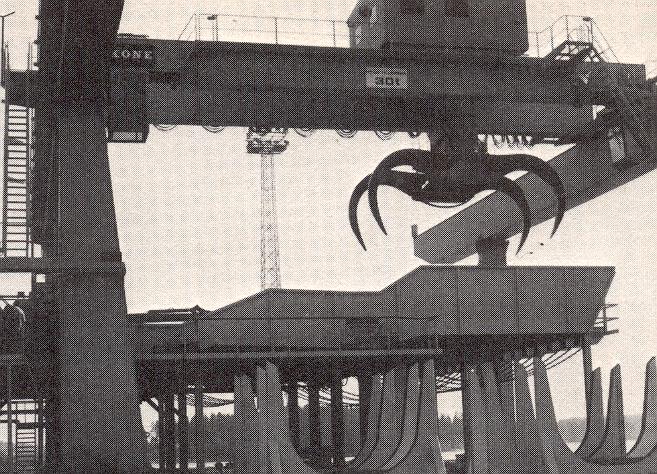

46 Négy ujjú markoló Dr.Gerencsér Kinga 46

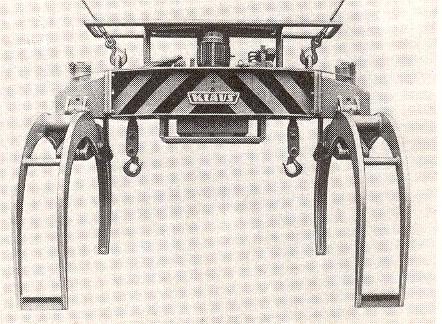

47 Hat ujjú markoló Dr.Gerencsér Kinga 47

48 Markolófej típusok a markolt mennyiség függvényében Dr.Gerencsér Kinga 48

49 Biztonsági berendezések Túlterhelés biztosíték 4 db sínfogó és síntisztító Szélfigyelmeztető Minden mozgórész katasztrófa elleni lerögzítése Kapcsolatteremtő eszközök Csengő, kőrkivilágítás Lezárható kapcsoló Dr.Gerencsér Kinga 49

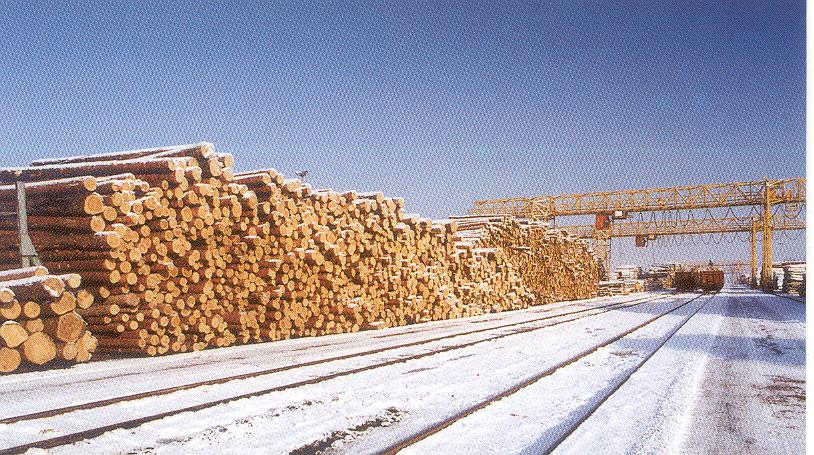

50 Portál darus rönktér Dr.Gerencsér Kinga 50

51 Darus és targoncás anyagmozgatású rönktér elrendezési rajza Dr.Gerencsér Kinga 51

52 Hiddaru rönktéri osztályozásra Dr.Gerencsér Kinga 52

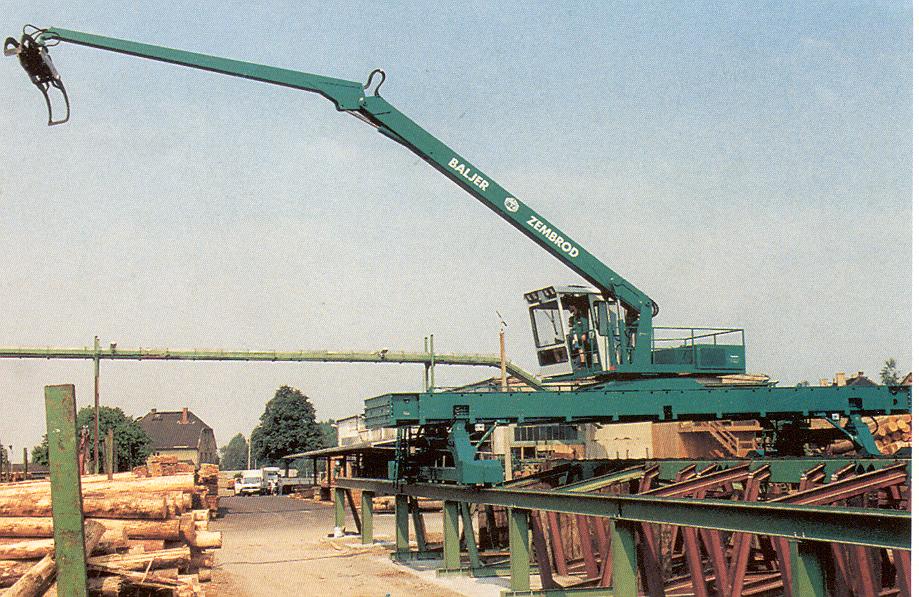

53 Hiddaru gémkinyúlása Dr.Gerencsér Kinga 53

54 Hiddaru egy vízifűrészüzem rönkterén Dr.Gerencsér Kinga 54

55 Hiddaru vasúti kocsik kirakására Dr.Gerencsér Kinga 55

56 Önjáró osztályozó darus kocsi Dr.Gerencsér Kinga 56

57 Köszönöm megtisztelő figyelmüket! Dr.Gerencsér Kinga 57
