S z á l l í t ó s z a l a g o k

Átírás

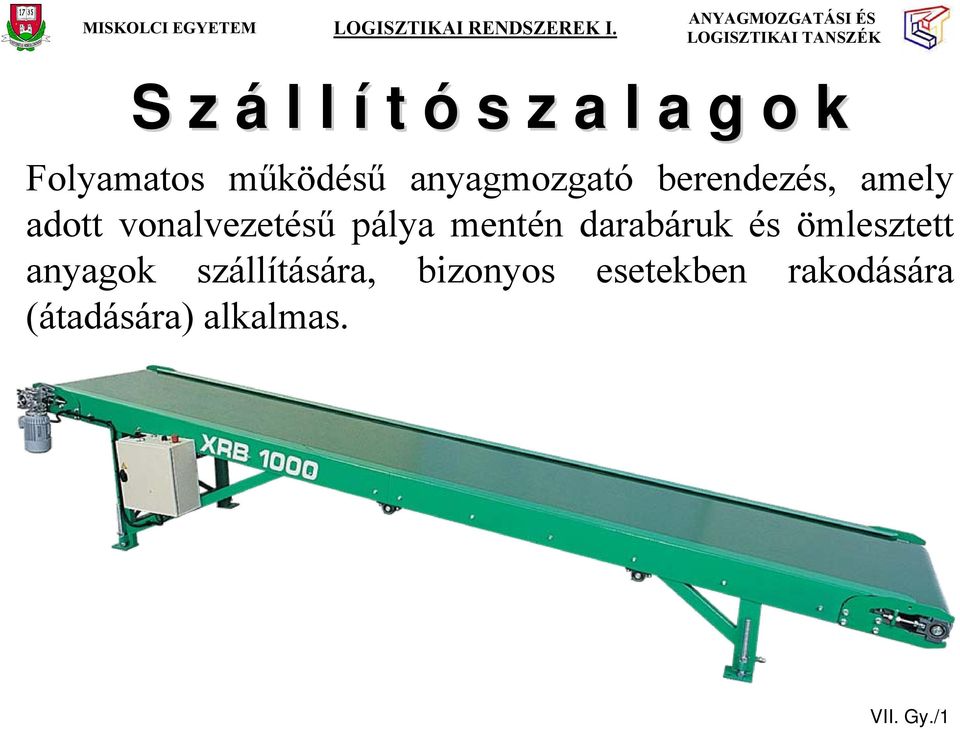

1 S z á l l í t ó s z a l a g o k Folyamatos működésű anyagmozgató berendezés, amely adott vonalvezetésű pálya mentén darabáruk és ömlesztett anyagok szállítására, bizonyos esetekben rakodására (átadására) alkalmas. VII. Gy./1

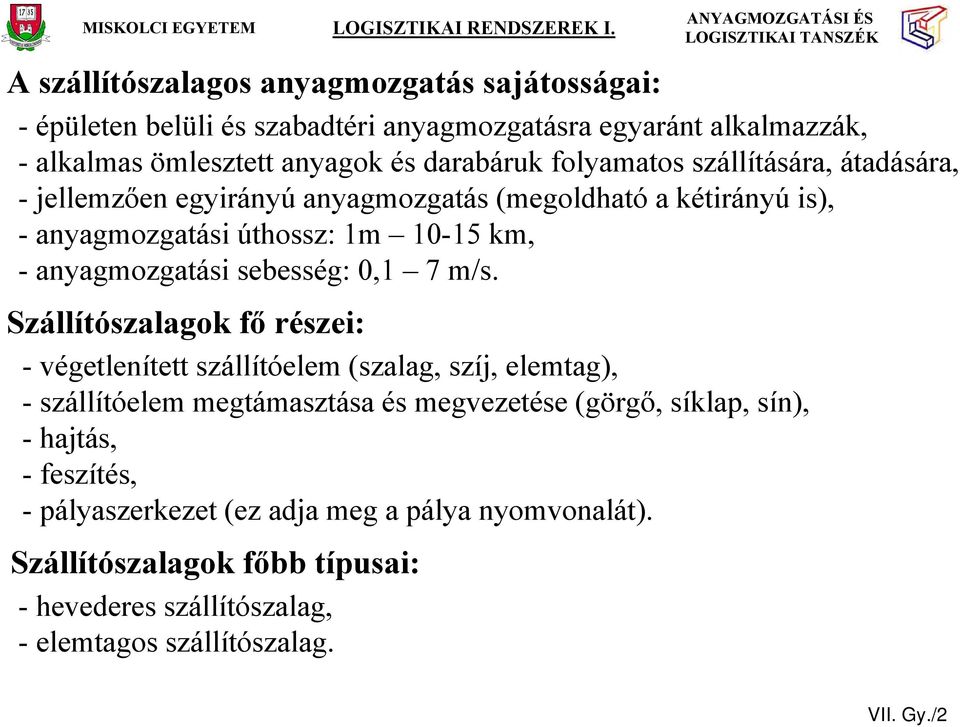

2 A szállítószalagos anyagmozgatás sajátosságai: - épületen belüli és szabadtéri anyagmozgatásra egyaránt alkalmazzák, - alkalmas ömlesztett anyagok és darabáruk folyamatos szállítására, átadására, - jellemzően egyirányú anyagmozgatás (megoldható a kétirányú is), - anyagmozgatási úthossz: 1m km, - anyagmozgatási sebesség: 0,1 7 m/s. Szállítószalagok fő részei: - végetlenített szállítóelem (szalag, szíj, elemtag), - szállítóelem megtámasztása és megvezetése (görgő, síklap, sín), - hajtás, - feszítés, - pályaszerkezet (ez adja meg a pálya nyomvonalát). Szállítószalagok főbb típusai: - hevederes szállítószalag, - elemtagos szállítószalag. VII. Gy./2

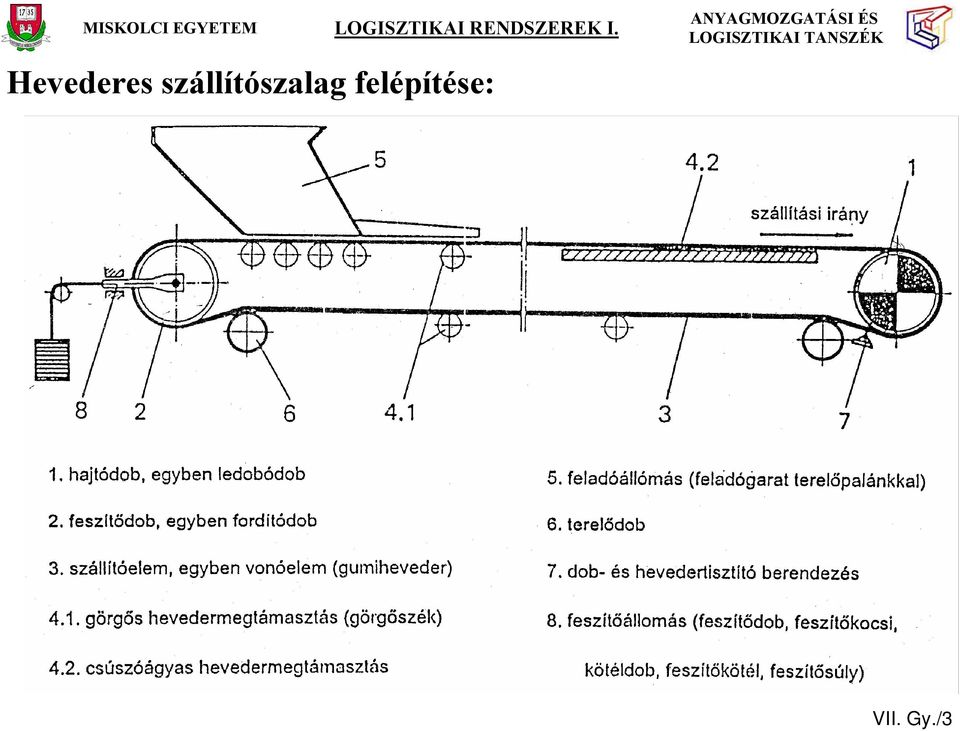

3 Hevederes szállítószalag felépítése: VII. Gy./3

4 - szállítóelem fajtái: > heveder > szíj (szélesség: kb. 0,1-2,5 m) (szélesség: <0.1m) VII. Gy./4

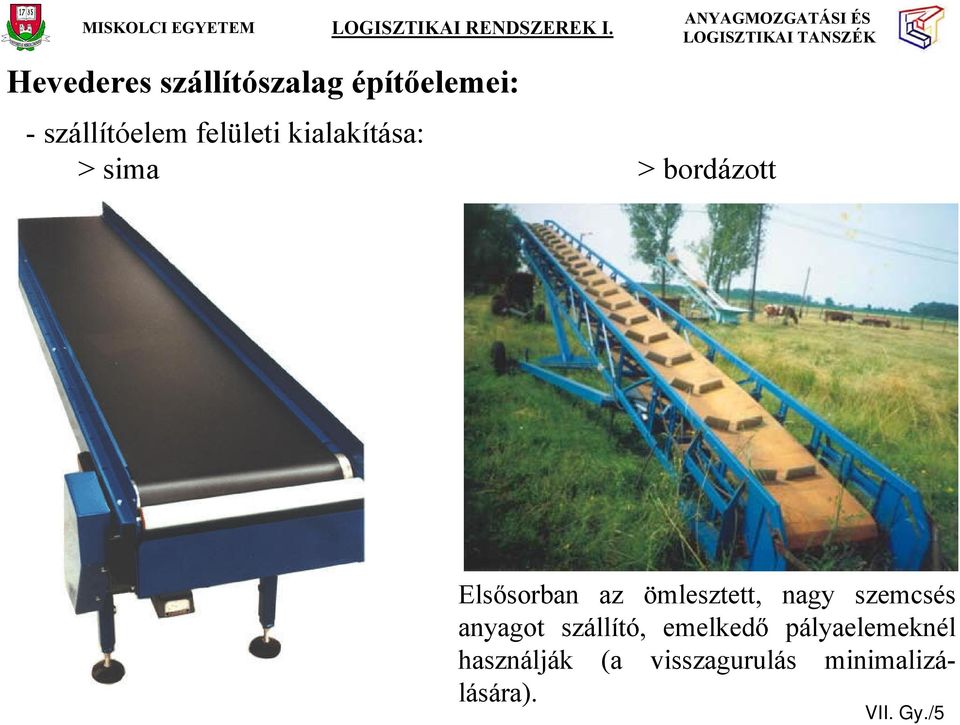

5 - szállítóelem felületi kialakítása: > sima > bordázott Elsősorban az ömlesztett, nagy szemcsés anyagot szállító, emelkedő pályaelemeknél használják (a visszagurulás minimalizálására). VII. Gy./5

6 - szállítóelem belső felépítése: > szövetbetétes > acélbetétes - szállítóelem végetlenítése, ill. toldása: > vulkanizálás (átlapolásos), > hidegragasztás (átlapolásos), > kapcsos toldás. Különböző típusú heveder betétek nyúlása a heveder terhelése függvényében: VII. Gy./6

7 - szállítóelem megtámasztása és megvezetése: > síkágyas->csúszási súrlódás > görgős->gördülési ellenállás (darabárus szállítás, (ömlesztett anyag szállítás, rövidebb távon) hosszabb távon) VII. Gy./7

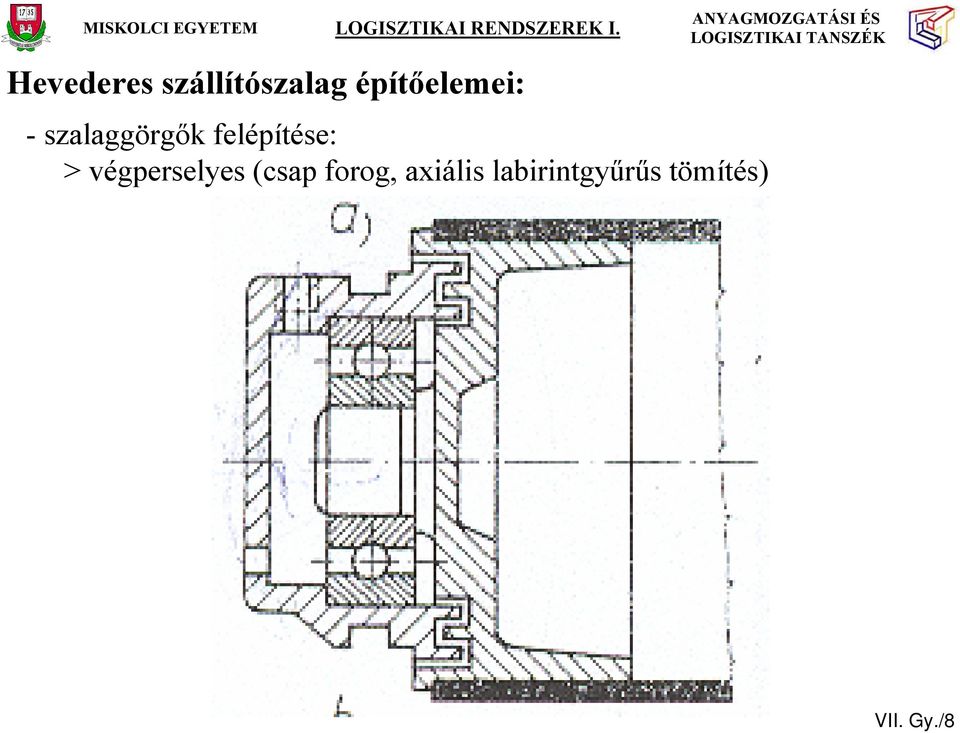

8 - szalaggörgők felépítése: > végperselyes (csap forog, axiális labirintgyűrűs tömítés) VII. Gy./8

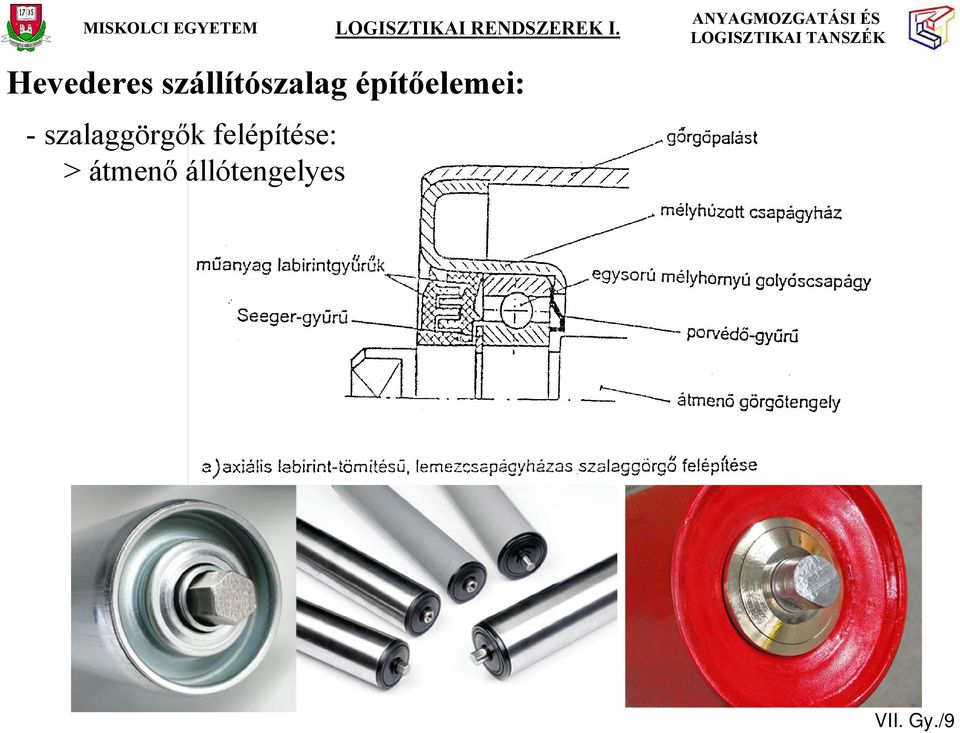

9 - szalaggörgők felépítése: > átmenő állótengelyes VII. Gy./9

10 - szalaggörgők felépítése: > átmenő állótengelyes (radiális, ill. axiális labirint-tömítéses) VII. Gy./10

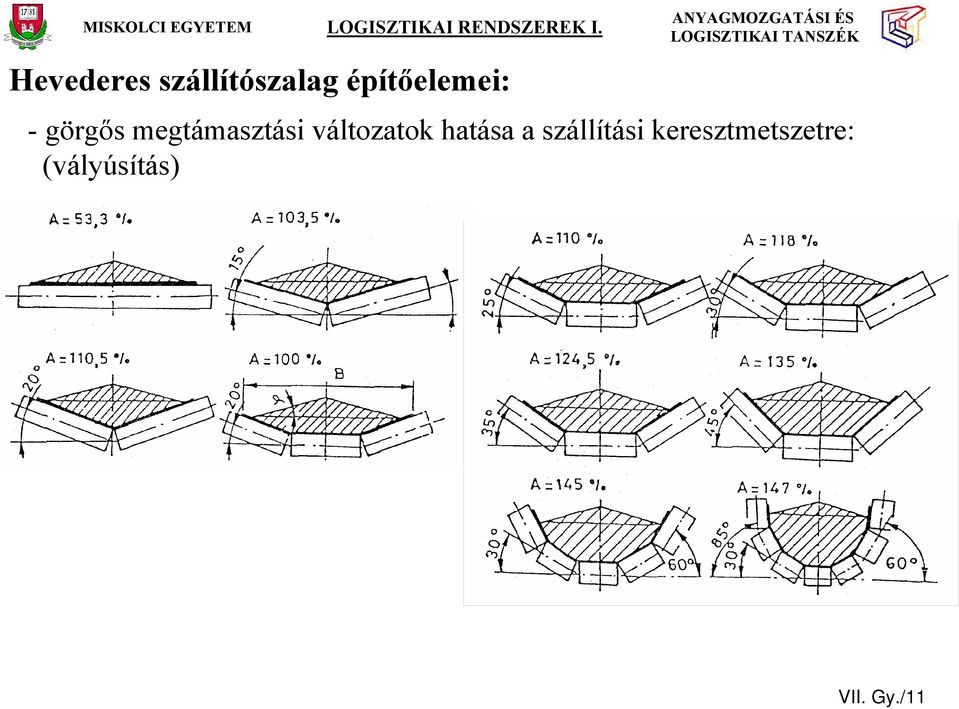

11 - görgős megtámasztási változatok hatása a szállítási keresztmetszetre: (vályúsítás) VII. Gy./11

12 - görgők szállítópályába építése: (merev görgőszék: nincs rezgés-csillapítás) VII. Gy./12

13 - görgők szállítópályába építése: (füzérgörgős merev görgőszék: hosszirányban csillapít rezgéseket) VII. Gy./13

14 - görgők szállítópályába építése: (kötélvázas füzérgörgős görgőszék: hossz- és függőleges irányban csillapít rezgéseket) VII. Gy./14

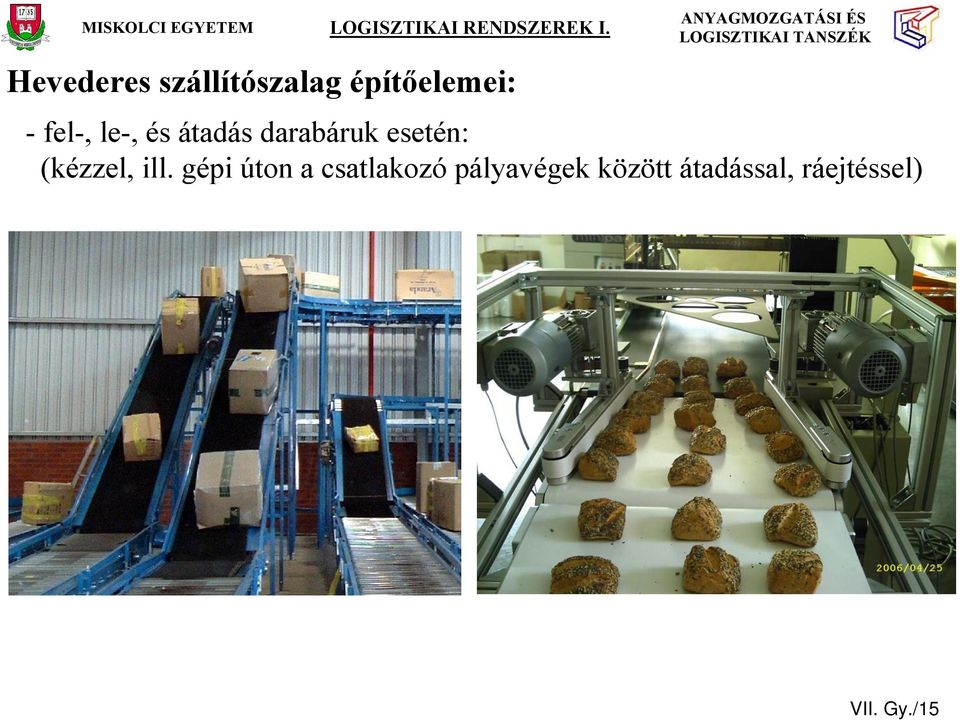

15 - fel-, le-, és átadás darabáruk esetén: (kézzel, ill. gépi úton a csatlakozó pályavégek között átadással, ráejtéssel) VII. Gy./15

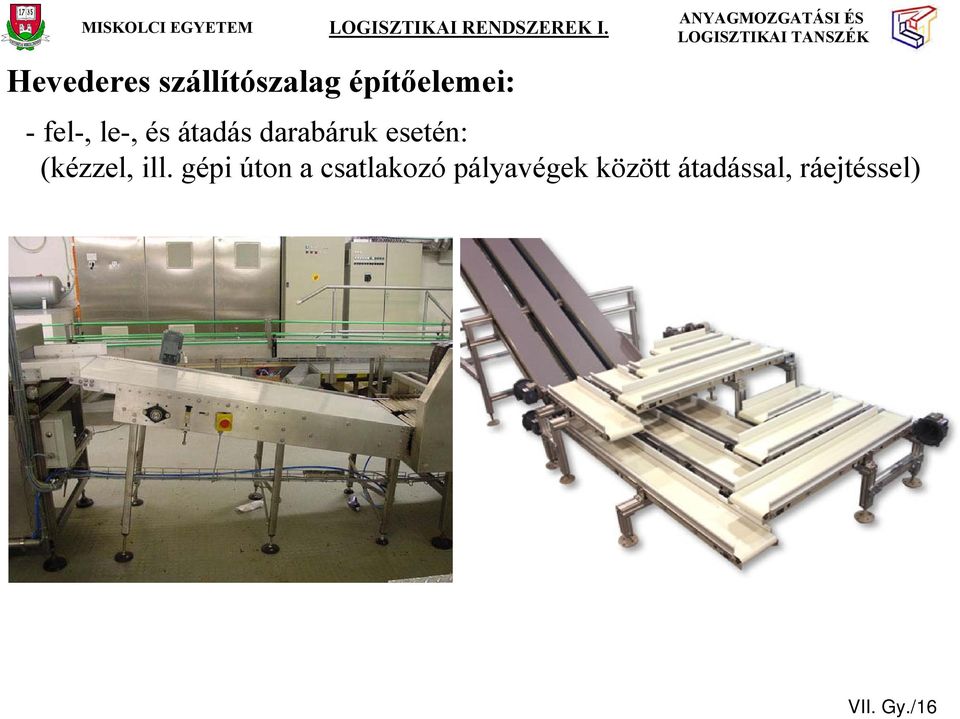

16 - fel-, le-, és átadás darabáruk esetén: (kézzel, ill. gépi úton a csatlakozó pályavégek között átadással, ráejtéssel) VII. Gy./16

17 - fel-, le-, és átadás darabáruk esetén: (speciális megoldás: elektromágneses pálya) VII. Gy./17

18 - fel-, le-, és átadás darabáruk esetén: (speciális megoldás: közbülső szakaszon való leadás leterelő lappal) VII. Gy./18

19 - fel-, le-, és átadás ömlesztett anyagok esetén: (fel-, ill. átadás garatos adagolóval ráejtéssel /sebesség, irány, din. hatás/) VII. Gy./19

20 - fel-, le-, és átadás ömlesztett anyagok esetén: (leadás a szalag végén a ledobódobbal, vagy közbülső helyen lekotró lap /egy irányba/, lekotró eke /két irányba/, lehordó kocsi segítségével) VII. Gy./20

21 - hajtási megoldások (egy- és többdobos): (önálló elemekből /motor-hajtóműház-hajtódob/ felépülő hajtórendszer) VII. Gy./21

22 - hajtási megoldások (egy- és többdobos): (egy elemből /dobmotor/ felépülő hajtórendszer) VII. Gy./22

23 - hajtási megoldások (egy- és többdobos): (egy elemből /dobmotor/ felépülő hajtórendszer) VII. Gy./23

24 - hajtás-elhelyezési változatok: VII. Gy./24

25 - feszítési megoldások és elhelyezési változataik: (szabályozatlan és szabályozott feszítőerőt biztosítanak) VII. Gy./25

26 - feszítési megoldások és elhelyezési változataik: (csavarorsós feszítő) VII. Gy./26

27 - tisztítóállomás: (ömlesztett anyagok eltávolítása a szalag felületéről) VII. Gy./27

28 - pályaszerkezet: (alapvetően egyenes, ill. függőleges ívű szakaszok építhetők, mivel a heveder vízszintes síkban csak minimálisan hajlítható-> nagy sugarú körívben) VII. Gy./28

29 - pályaszerkezet: (alapvetően egyenes, ill. függőleges ívű szakaszok építhetők, mivel a heveder vízszintes síkban csak minimálisan hajlítható-> nagy sugarú körívben) VII. Gy./29

30 - pályaszerkezet: (speciális megoldás vízszintes ív létrehozása köríves szalaggal) VII. Gy./30

31 Hevederes szállítószalag: -példák: VII. Gy./31

32 Hevederes szállítószalag: -példák: VII. Gy./32

33 Elemtagos szállítószalag felépítése (1): VII. Gy./33

34 Elemtagos szállítószalag felépítése (2): VII. Gy./34

35 Elemtagos szállítószalag felépítése (2): VII. Gy./35

36 Elemtagos szállítószalag építőelemei: - szállítóelem kialakítása (egymásba kapcsolódó tagokból áll): VII. Gy./36

37 Elemtagos szállítószalag építőelemei: - szállítóelem kialakítása (összetett szállítóelem): VII. Gy./37

38 Elemtagos szállítószalag építőelemei: - szállítóelem kialakítása (ömlesztett anyagokhoz): VII. Gy./38

39 Elemtagos szállítószalag építőelemei: - szállítóelem megtámasztása és megvezetése: > síneken, görgőkön, síklapon VII. Gy./39

40 Elemtagos szállítószalag építőelemei: - fel-, le-, és átadás darabáruk esetén: (hasonlóan a hevederes szalagokhoz kézzel, ill. gépi úton a csatlakozó pályavégek között átadással, ráejtéssel) - fel-, le-, és átadás ömlesztett anyagok esetén: (fel-, ill. átadás garatos adagolóval ráejtéssel) VII. Gy./40

41 Elemtagos szállítószalag építőelemei: - hajtási megoldások (egy- és többdobos): (önálló elemekből /motor-hajtóműház-hajtódob/ felépülő hajtórendszer) VII. Gy./41

42 Elemtagos szállítószalag építőelemei: - hajtási megoldások (egy- és többdobos): (egy elemből /dobmotor/ felépülő hajtórendszer) VII. Gy./42

43 Elemtagos szállítószalag építőelemei: - feszítés (minimális feszítést igényel) : (mivel az elemtagok nem nyúlnak, kicsi a hosszváltozás) VII. Gy./43

44 Elemtagos szállítószalag építőelemei: - pályaszerkezet: (egyenes, vízszintes ill. függőleges ívű szakaszok egyaránt építhetők) VII. Gy./44

45 Elemtagos szállítószalag építőelemei: - pályaszerkezet: (egyenes, vízszintes ill. függőleges ívű szakaszok egyaránt építhetők) VII. Gy./45

46 Elemtagos szállítószalag: -példák: VII. Gy./46

47 Elemtagos szállítószalag: -példák: VII. Gy./47
