HEVEDERES SZÁLLÍTÓSZALAGOK

Átírás

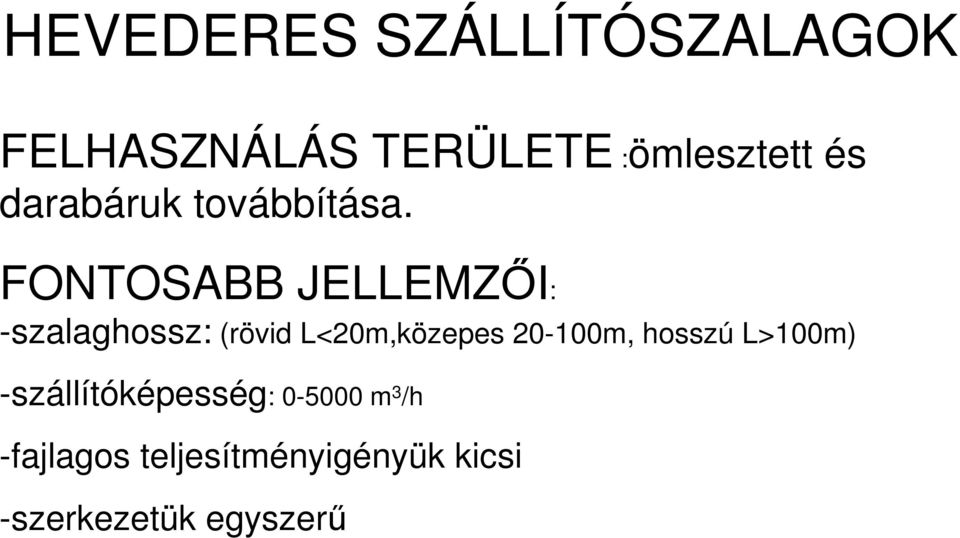

1 HEVEDERES SZÁLLÍTÓSZALAGOK FELHASZNÁLÁS TERÜLETE :ömlesztett és darabáruk továbbítása. FONTOSABB JELLEMZİI: -szalaghossz: (rövid L<20m,közepes m, hosszú L>100m) -szállítóképesség: m 3 /h -fajlagos teljesítményigényük kicsi -szerkezetük egyszerő

2

3 SZÁLLÍTÓSZALLAGOK SZERKEZETI KIALAKÍTÁSA HEVEDER : Egymáshoz vulkanizált textil vagy acélhuzal betétekbıl és védı borítógumiból áll. VÉGTELENÍTÉSE: vulkanizálás, ragasztás, kapcsok DOB: FUNKCIÓJA SZERINT: -hajtódob (feladata a heveder mozgatása) -visszaterelı-dob (heveder mozgásirányát > al változtatja meg) -irányváltódob (heveder mozgásirányát közt változtatja meg) -terelıdob (hevder mozgásirányát<30 0 -ban változtatja meg) -ledobódob (feladata az anyag leválasztás) -feszítıdob (a szalagot feszíti)

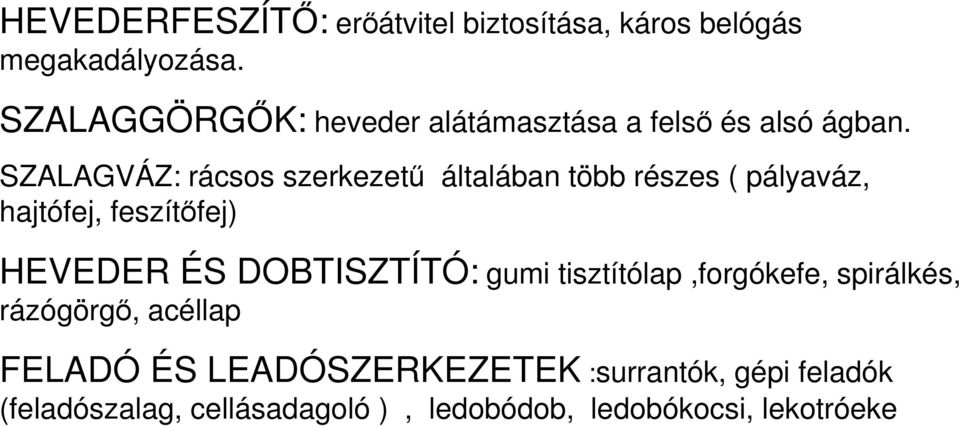

4 HEVEDERFESZÍTİ: erıátvitel biztosítása, káros belógás megakadályozása. SZALAGGÖRGİK: heveder alátámasztása a felsı és alsó ágban. SZALAGVÁZ: rácsos szerkezető általában több részes ( pályaváz, hajtófej, feszítıfej) HEVEDER ÉS DOBTISZTÍTÓ: gumi tisztítólap,forgókefe, spirálkés, rázógörgı, acéllap FELADÓ ÉS LEADÓSZERKEZETEK :surrantók, gépi feladók (feladószalag, cellásadagoló ), ledobódob, ledobókocsi, lekotróeke

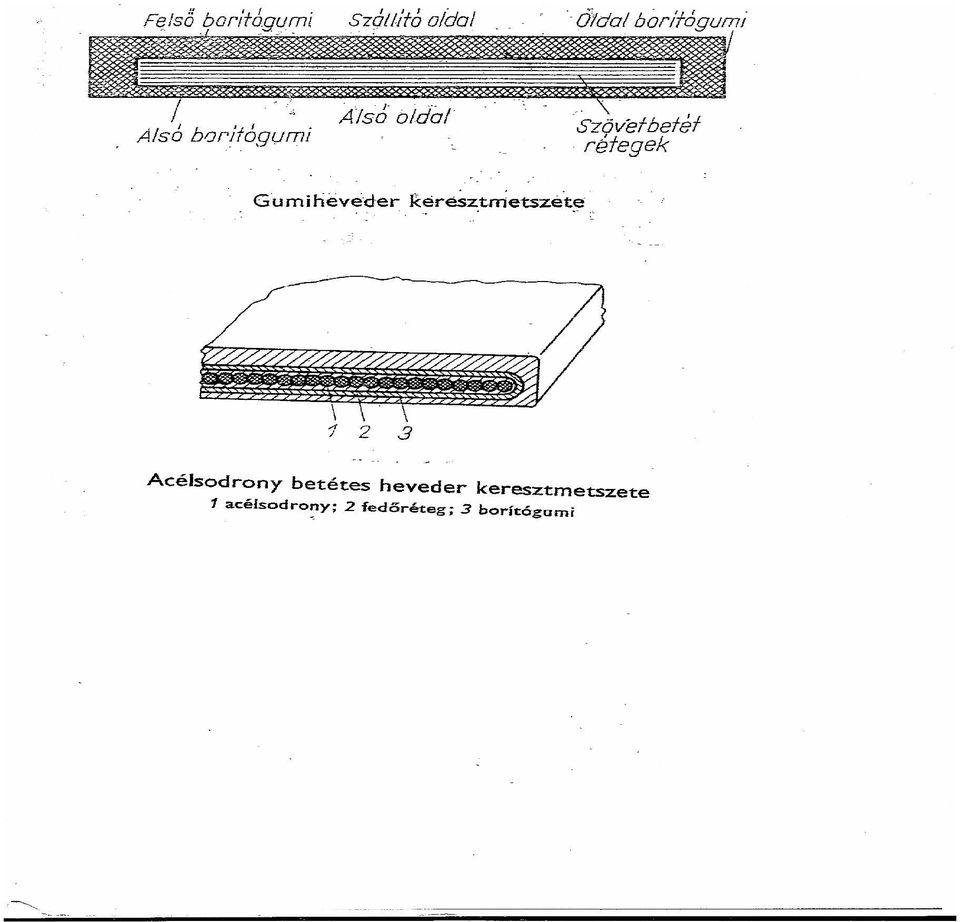

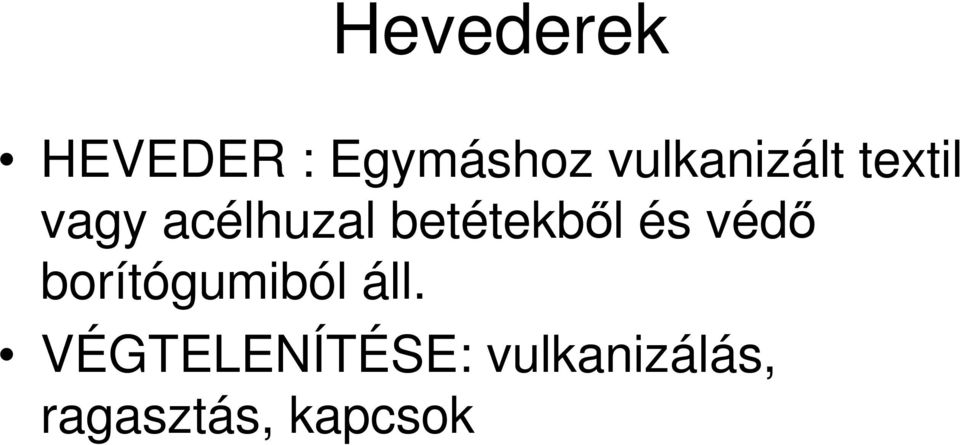

5 Hevederek HEVEDER : Egymáshoz vulkanizált textil vagy acélhuzal betétekbıl és védı borítógumiból áll. VÉGTELENÍTÉSE: vulkanizálás, ragasztás, kapcsok

6

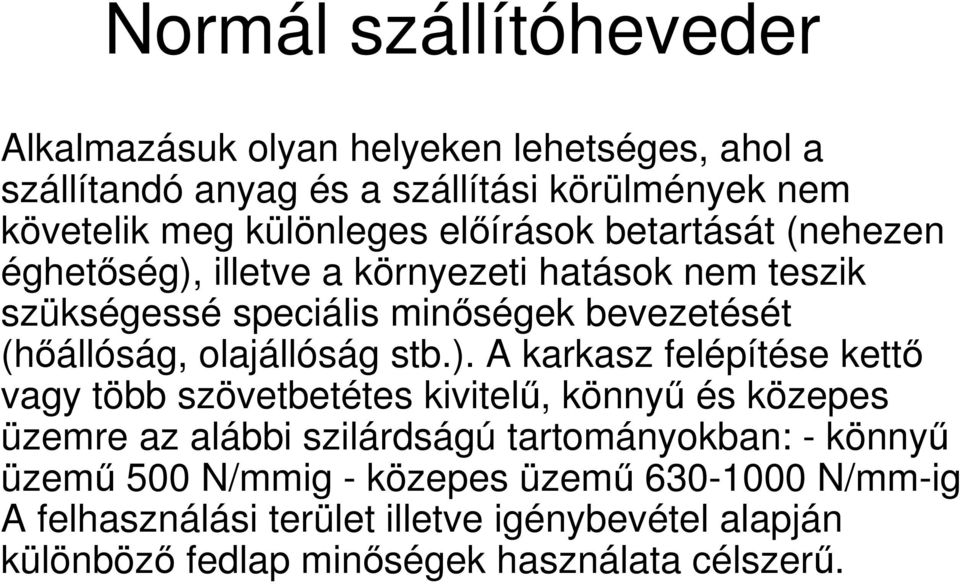

7 Normál szállítóheveder Alkalmazásuk olyan helyeken lehetséges, ahol a szállítandó anyag és a szállítási körülmények nem követelik meg különleges elıírások betartását (nehezen éghetıség), illetve a környezeti hatások nem teszik szükségessé speciális minıségek bevezetését (hıállóság, olajállóság stb.). A karkasz felépítése kettı vagy több szövetbetétes kivitelő, könnyő és közepes üzemre az alábbi szilárdságú tartományokban: - könnyő üzemő 500 N/mmig - közepes üzemő N/mm-ig A felhasználási terület illetve igénybevétel alapján különbözı fedlap minıségek használata célszerő.

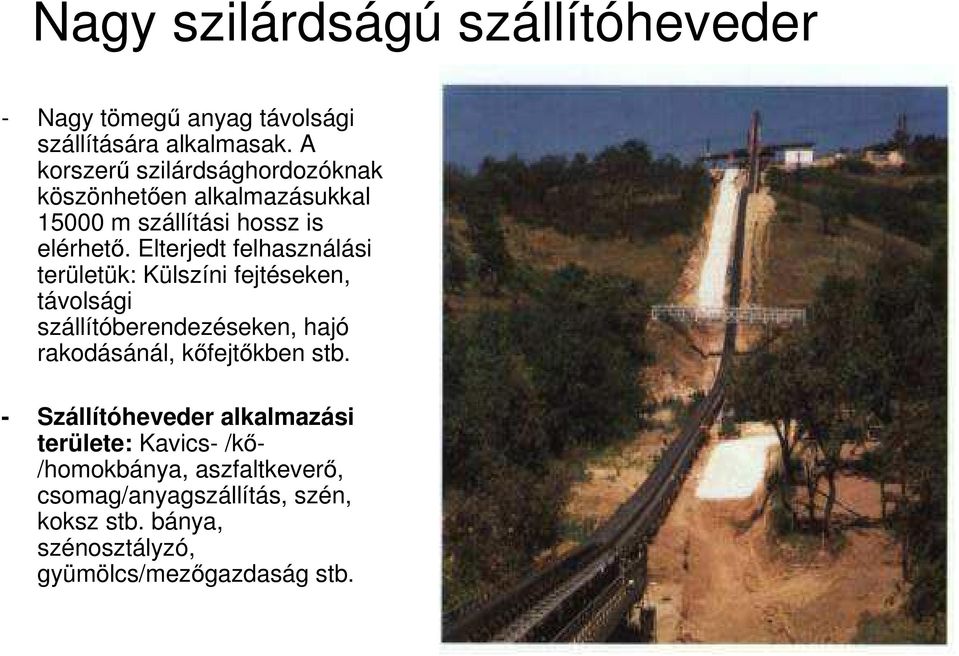

8 Nagy szilárdságú szállítóheveder - Nagy tömegő anyag távolsági szállítására alkalmasak. A korszerő szilárdsághordozóknak köszönhetıen alkalmazásukkal m szállítási hossz is elérhetı. Elterjedt felhasználási területük: Külszíni fejtéseken, távolsági szállítóberendezéseken, hajó rakodásánál, kıfejtıkben stb. - Szállítóheveder alkalmazási területe: Kavics- /kı- /homokbánya, aszfaltkeverı, csomag/anyagszállítás, szén, koksz stb. bánya, szénosztályzó, gyümölcs/mezıgazdaság stb.

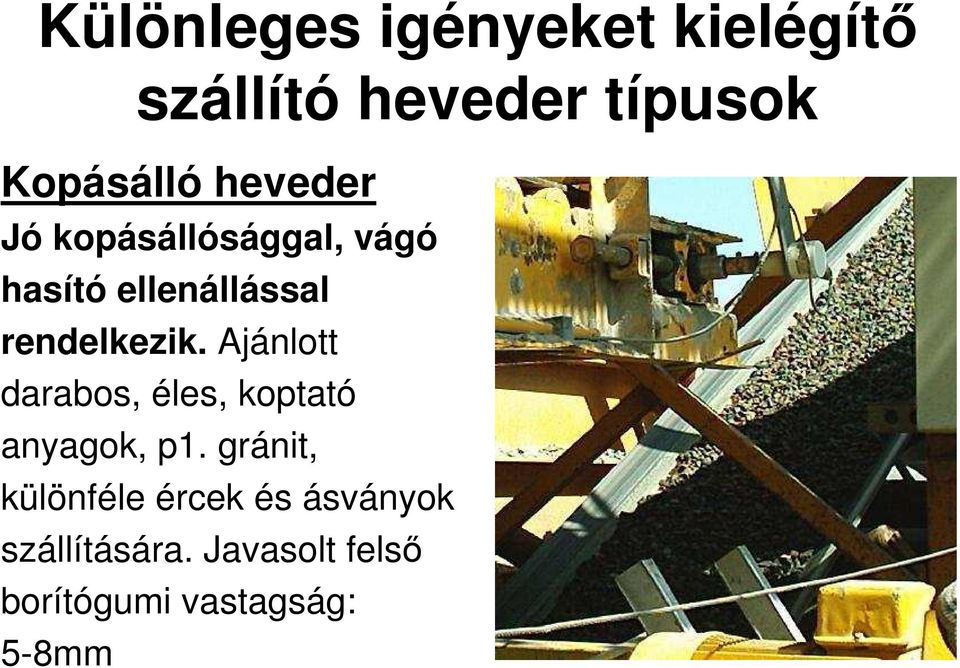

9 Különleges igényeket kielégítı szállító heveder típusok Kopásálló heveder Jó kopásállósággal, vágó hasító ellenállással rendelkezik. Ajánlott darabos, éles, koptató anyagok, p1. gránit, különféle ércek és ásványok szállítására. Javasolt felsı borítógumi vastagság: 5-8mm

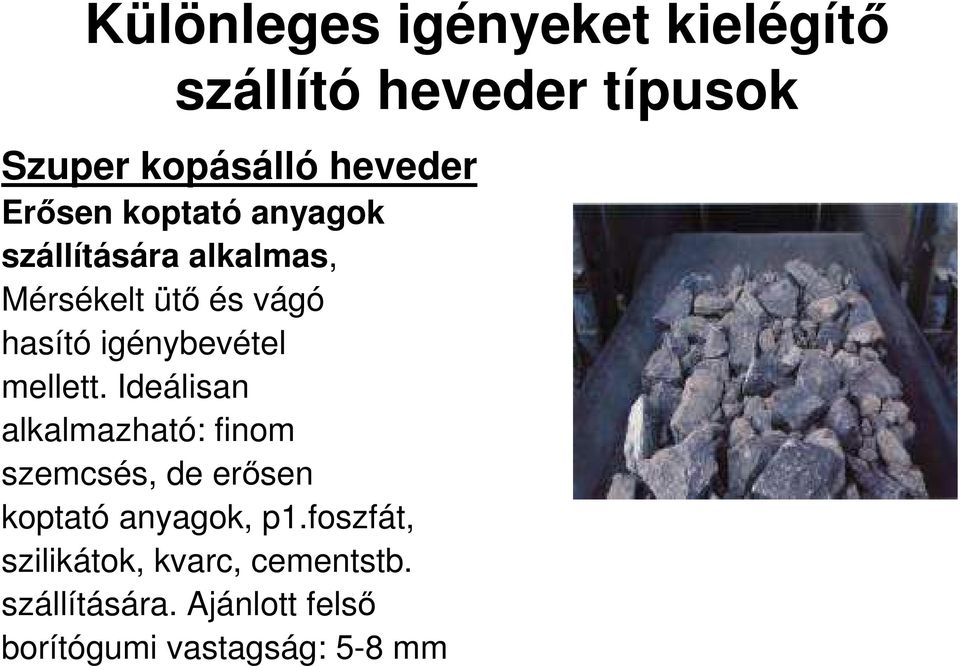

10 Különleges igényeket kielégítı szállító heveder típusok Szuper kopásálló heveder Erısen koptató anyagok szállítására alkalmas, Mérsékelt ütı és vágó hasító igénybevétel mellett. Ideálisan alkalmazható: finom szemcsés, de erısen koptató anyagok, p1.foszfát, szilikátok, kvarc, cementstb. szállítására. Ajánlott felsı borítógumi vastagság: 5-8 mm

11 Különleges igényeket kielégítı szállító heveder típusok Hıálló heveder: - Bizonyos szállítási igények esetében (kohászatban, cementiparban, kerámiaiparban, tégla- és cserépiparban, stb.) olyan hevederek kifejlesztése vált szükségessé, amelyek a normálnál (+60 C) magasabb üzemi hımérsékleten is használhatók, és élettartamuk nem csökken oly mértékben, hogy a gazdaságos üzemeltetés megkérdıjelezhetı legyen. - A forgalmazott hıálló hevederek maximum 180 C-ig alkalmazhatók (üzemeltetési hıfok).

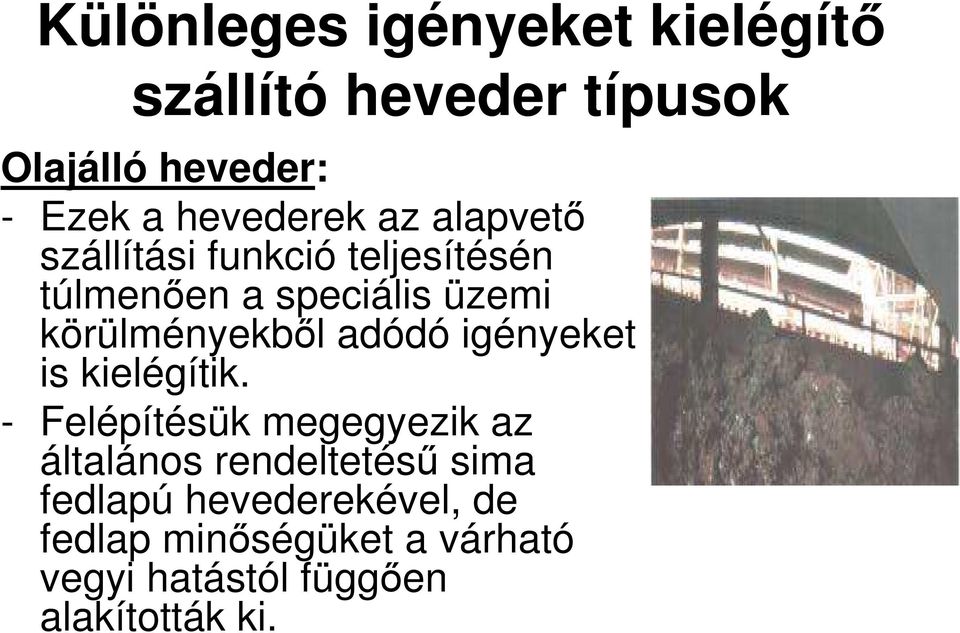

12 Különleges igényeket kielégítı szállító heveder típusok Olajálló heveder: - Ezek a hevederek az alapvetı szállítási funkció teljesítésén túlmenıen a speciális üzemi körülményekbıl adódó igényeket is kielégítik. - Felépítésük megegyezik az általános rendeltetéső sima fedlapú hevederekével, de fedlap minıségüket a várható vegyi hatástól függıen alakították ki.

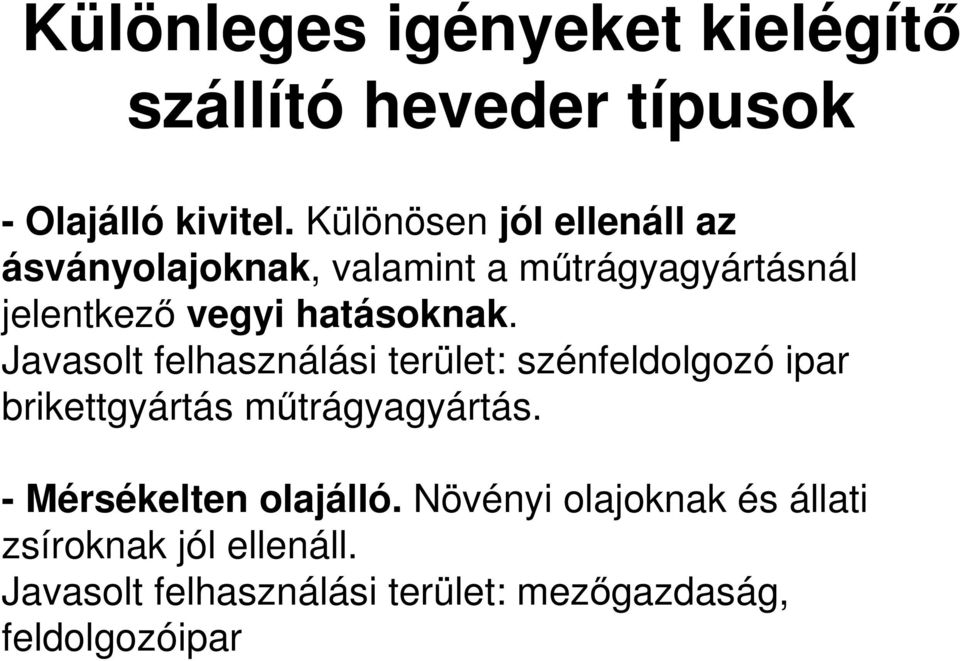

13 Különleges igényeket kielégítı szállító heveder típusok - Olajálló kivitel. Különösen jól ellenáll az ásványolajoknak, valamint a mőtrágyagyártásnál jelentkezı vegyi hatásoknak. Javasolt felhasználási terület: szénfeldolgozó ipar brikettgyártás mőtrágyagyártás. - Mérsékelten olajálló. Növényi olajoknak és állati zsíroknak jól ellenáll. Javasolt felhasználási terület: mezıgazdaság, feldolgozóipar

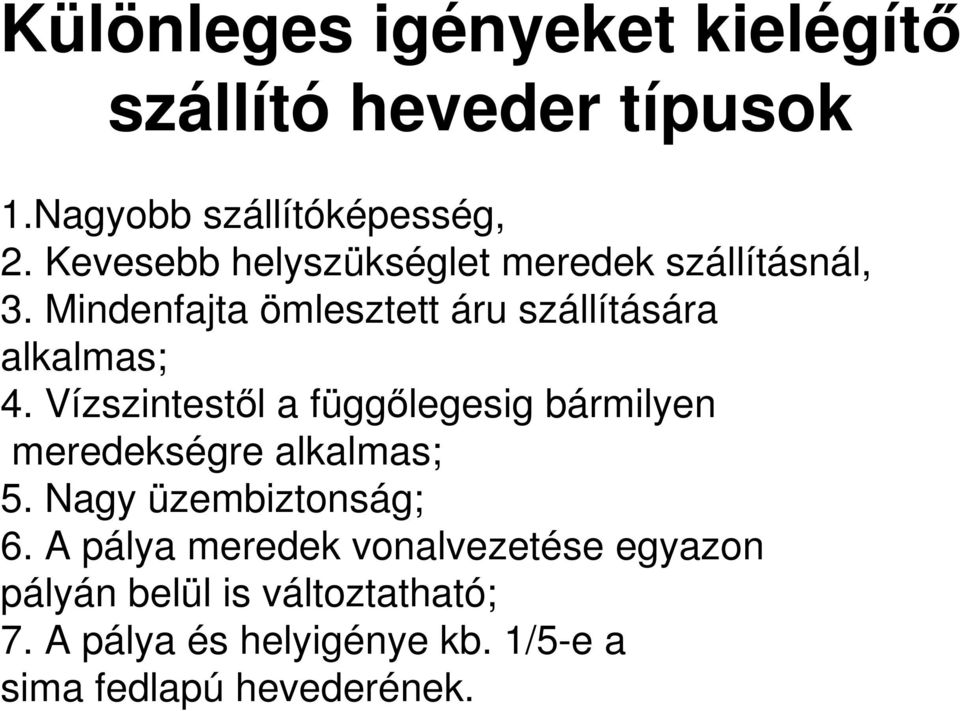

14 Különleges igényeket kielégítı szállító heveder típusok 1.Nagyobb szállítóképesség, 2. Kevesebb helyszükséglet meredek szállításnál, 3. Mindenfajta ömlesztett áru szállítására alkalmas; 4. Vízszintestıl a függılegesig bármilyen meredekségre alkalmas; 5. Nagy üzembiztonság; 6. A pálya meredek vonalvezetése egyazon pályán belül is változtatható; 7. A pálya és helyigénye kb. 1/5-e a sima fedlapú hevederének.

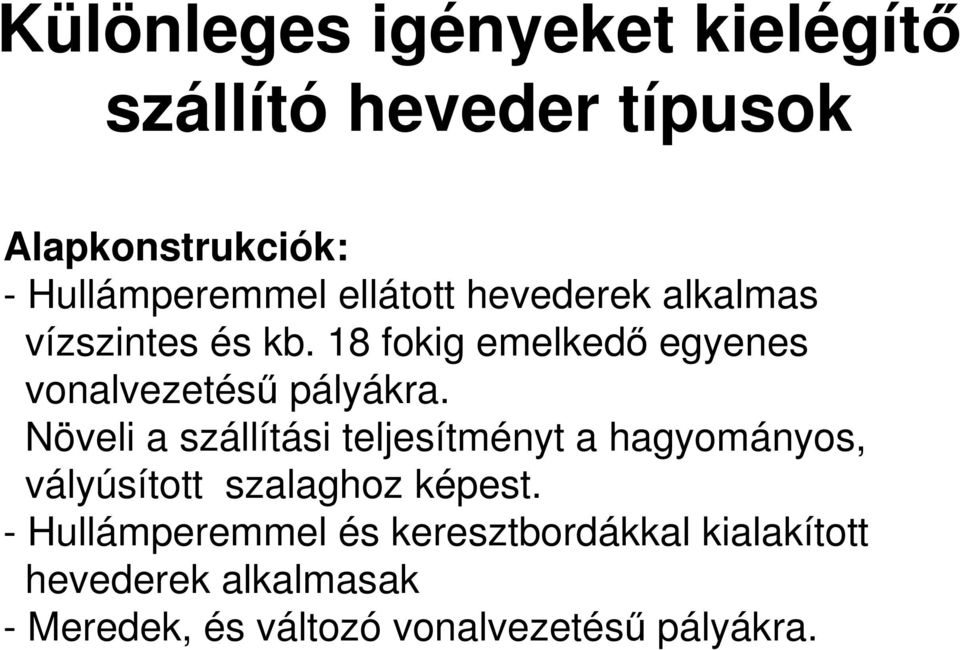

15 Különleges igényeket kielégítı szállító heveder típusok Alapkonstrukciók: - Hullámperemmel ellátott hevederek alkalmas vízszintes és kb. 18 fokig emelkedı egyenes vonalvezetéső pályákra. Növeli a szállítási teljesítményt a hagyományos, vályúsított szalaghoz képest. - Hullámperemmel és keresztbordákkal kialakított hevederek alkalmasak - Meredek, és változó vonalvezetéső pályákra.

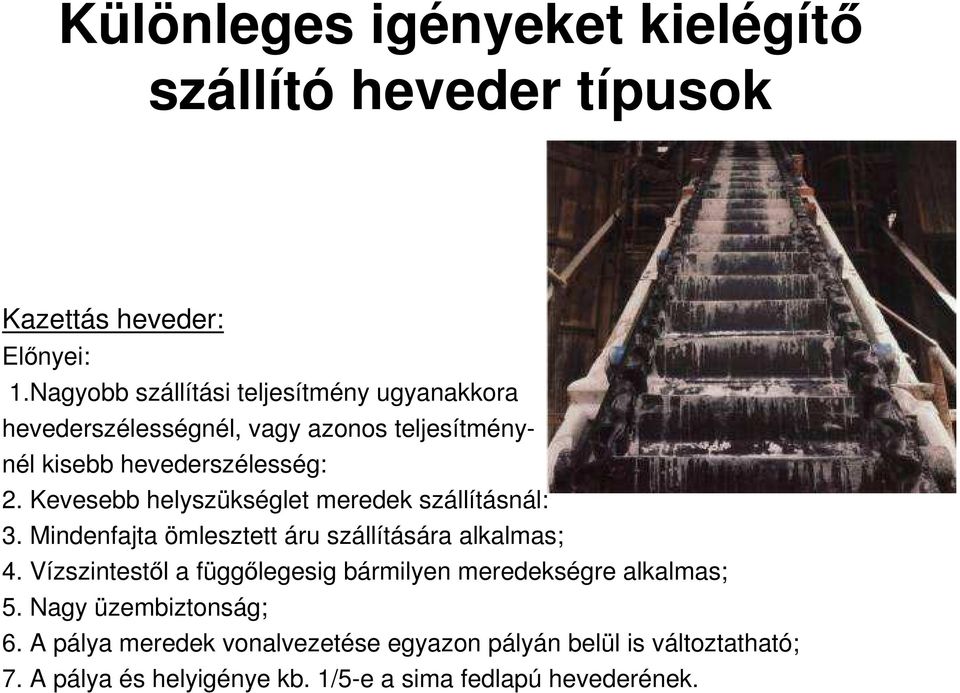

16 Különleges igényeket kielégítı szállító heveder típusok Kazettás heveder: Elınyei: 1.Nagyobb szállítási teljesítmény ugyanakkora hevederszélességnél, vagy azonos teljesítménynél kisebb hevederszélesség: 2. Kevesebb helyszükséglet meredek szállításnál: 3. Mindenfajta ömlesztett áru szállítására alkalmas; 4. Vízszintestıl a függılegesig bármilyen meredekségre alkalmas; 5. Nagy üzembiztonság; 6. A pálya meredek vonalvezetése egyazon pályán belül is változtatható; 7. A pálya és helyigénye kb. 1/5-e a sima fedlapú hevederének.

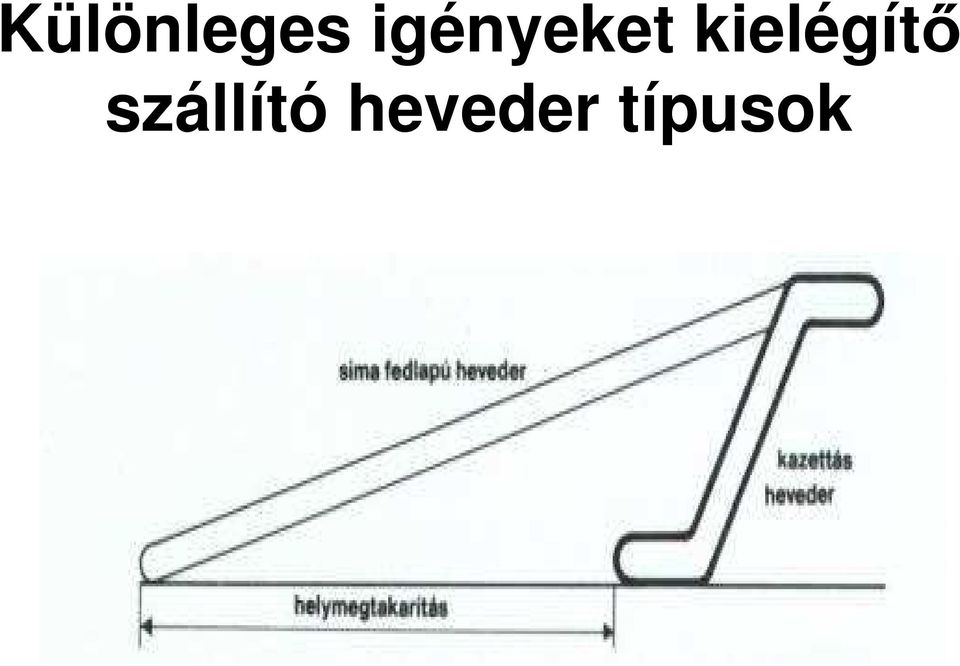

17 Különleges igényeket kielégítı szállító heveder típusok

18 Különleges igényeket kielégítı szállító heveder típusok Impressziós felülető hevederek Csomagszállító hevederek: Dobozolt és darabáruk, csomagok meredek lejtın való szállítására alkalmas, maximum 30 fokig. Vágott széllel készül. Külön igény esetén csúszófelülettel is készülhetnek a hevederek.

19 Különleges igényeket kielégítı szállító heveder típusok Élelmiszerszállító hevederek: - A szállított élelmiszerek nem oldhatnak ki a heveder gumianyagából olyan komponenst, amely annak élvezeti értékét csökkentené, illetve ami az egészségre ártalmas. -Állati zsírálló illetve növényi olajálló kivitelben készül. -Élelmiszerszállító heveder alkalmazási területei: Húsipar, konzervipar, cukoripar, malomipar, csokoládégyár, stb.

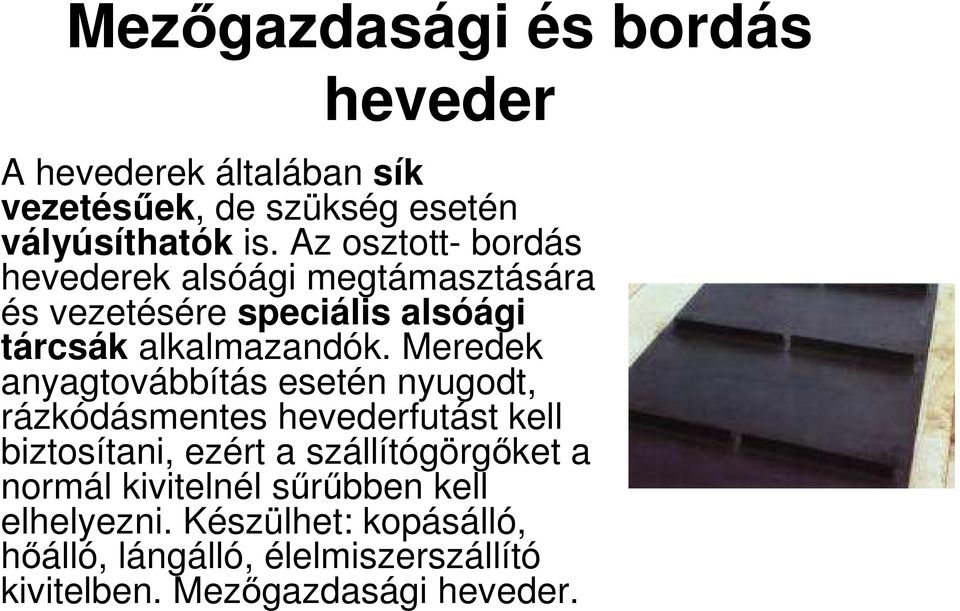

20 Mezıgazdasági és bordás heveder A hevederek általában sík vezetésőek, de szükség esetén vályúsíthatók is. Az osztott- bordás hevederek alsóági megtámasztására és vezetésére speciális alsóági tárcsák alkalmazandók. Meredek anyagtovábbítás esetén nyugodt, rázkódásmentes hevederfutást kell biztosítani, ezért a szállítógörgıket a normál kivitelnél sőrőbben kell elhelyezni. Készülhet: kopásálló, hıálló, lángálló, élelmiszerszállító kivitelben. Mezıgazdasági heveder.

21 Mezıgazdasági és bordás heveder Keresztbordás heveder: - 18 foknál nagyobb emelkedési szög esetén keresztbordákkal ellátott hevederek alkalmazhatók, a szállított anyag visszacsúszásának megakadályozása céljából. Az elérhetı emelkedési szög a borda magasságától és a formájától függ, illetve a szállított anyag szemcsenagyságától függıen akár 60 fok is lehet. - Ömlesztett anyag vagy nagy meredekség esetén mm magas keresztbordákat használnak.

22 Mezıgazdasági és bordás Chevron bordás heveder: - Az elérhetı emelkedési szög a profil magasságától és formájától függ - Meredek anyagtovábbítás esetén nyugodt, rázkódásmentes hevederfutást kell biztosítani, ezért a szállítógörgıket a normál kivitelőnél sőrőbben kell elhelyezni. A hevederek visszafutása egyrészes, egyenes görgıkön történik. A profillal ellátott felület miatt a heveder tisztításához a szokványos kaparók nem alkalmazhatók, tisztításuk vízsugárral vagy forgó körkefével történik. heveder

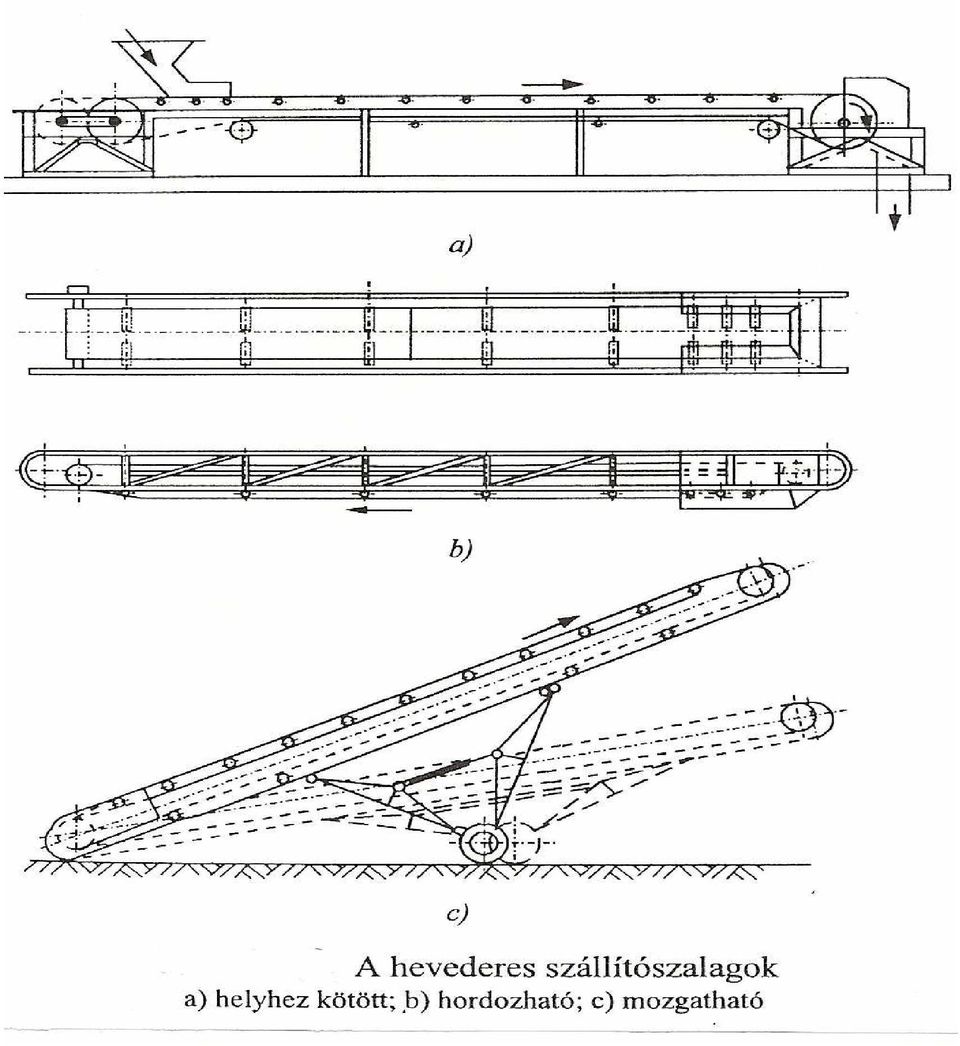

23 Tartószerkezetek kialakítása Fix szalagváz Hordozható szalagváz Mobil szalagváz

24 Tartószerkezetek kialakítása Egyenes görgıs váz: Egyenes csúszós szekció Félig görgıs (egyenes és vályús) szekció

25 Tartószerkezetek kialakítása Vályús csúszós váz:

26 Tartószerkezetek kialakítása Vályús görgıs váz:

27

28

29

30

31 Anyagfeladás a szállítószalagra Anyagfeladó surrantóval

32 Anyagfeladás a szállítószalagra Anyagfeladó surrantó beépített rostával

33 Anyagfeladás a szállítószalagra Feladó szalaggal

34

35

36 Anyagleválasztás a szállítószalagon Alátámasztás Egyoldalas lekotró

37 SZÁLLÍTÓSZALLAGOK SZÁLLÍTÓKÉPSSÉGE Q=3,6 A p h v c 1 c 2 (t/h) Ahol: A : a z anyagáram keresztmetszete (m 2 ), p h :a szállított anyag halmazsőrősége (kg/m 3 ), v: heveder sebessége (m/s), c 1 és c 2 teljesítménycsökkentı tényezı. Sík szalag esetén: A=(b 2 /4 )tgφ 0 (m 2 ) Kétgörgıs alátámasztásnál: A=A 1 +A 2 =b 2 /4 ( tgφ 0 +tgβ) ( m 2 ) Három görgıs alátámasztásnál: A=A 1 +A 2 =(b 2 /4) tgφ 0 +( b 2 -a 2 /4 )tgβ

38

39

40

41

42

43 CSUKLÓTAGOS SZÁLLíTÓSZALAGOK A csuklótagos szállítószalagok ömlesztett vagy darabos árut szállíthatnak vízszintes vagy ferde irányban, A szállítóelemek tompán vagy átlapoltan illeszkedı, csuklósan összekötött lemezek, serlegek, szekrények, a vonóelem pedig végtelenített lánc. Szá1lítóképességük felsı határa t/h, A szállítóelemek kialakítása szerint megkü1önböztetünk. sík, vályús és szekrényes csuklótagos szállítószalagokat. A csuklótagos szállítószalagokat darabáruk és nehéz, darabos, erısen koptató hatású, magas hımérséklető anyagok szállítására használják, általában ott, ahol a hevederes szállítósza1agok nem viselnék el a különleges igénybevételt Vonalvezetésük lényegében azonos a hevederes szállítószalagokéval, de a serleges és a szekrényes szállítóelemekkel os hajlásszögben is lehet szállítani. Tov ábbi elınyös tulajdonságuk, hogy szükség esetén önállóan is tudnak anyagot felvenni. Ezzel szemben a bonyolultabb szerkezet, és a nagyobb súly miatt beszerzési költségük magasabb. A csuklós kapcsolatok miatt pedig a hajtásukhoz szükséges tel-jesítmény nagyobb.

44

45

46

47 ahol: η a hajtószerkezet hatásfoka, Az összes ellenállás A hajtás teljesítményszükséglete P = Fv/1000η [kw] Az ellenállásokat összegezve megkapjuk azt a kerületi erıt, ami a vo-nóelem mozgatásához szükséges: F= ΣFi [N] Fl a heveder vontatási ellenállása, F2 a dobok ellenállása, F3 a terelıpalánk ellenállása, F4 a heveder- és dobtisztítók ellenállása, F5 a szállított anyag gyorsítási ellenállása, F6 a kisegítı berendezések ellenállása, F7 a szállított anyag emelkedési ellenállása.

48 A heveder mozgatásához szükséges erı és a dobok ellenállása A két ellenállás összege, amely magába foglalja a terheletlen heveder és az anyag mozgatásához szükséges erıt, valamint a pályaés a dobellenállásokat, a következı képlettel számítható: F1 + F2 = f k L0 (2qh +qg +qa) [N], ahol: f a pályaellenállás szorzója, k az egyenértékő pályaellenállás szorzótényezıje, L0 a végdobok tengelytávolsága [m], qh a heveder folyóméter súlya [N/m], qg az alsó és a felsı heveder ágat alátámasztó görgık 1 m pályahosszra esı súlya [N/m], qa a szállított anyag 1 m pályahosszra esı súlya [N/m]. Az 1 m pályahosszra esı szállított anyagsúly a szállítóképességbıl és a heveder sebességébıl számítható: qa = Qg / v [N/m] ahol: Q szalag szállítóképessége [kg/s], g a nehézségi gyorsulás [mls2],

49

50

51 A terelıpalánk ellenállása A terelıpalánk ellenállása: F 3 =2l p *h*p*µ p [N] ahol: l p a palánk hossza [m], h az anyagréteg magassága a palánknál [m], p az anyag nyomása a palánkon [N/m l ], µ p a palánk és az anyag közötti súrlódási tényezı. Feltételezve, hogy az oldalnyomás-tényezı k a =l/2, a palánkra ható oldalnyomás a függıleges irányú nyomás fele, azaz, a amelybıl az F3 = Ip h2 Ph g µp [N] A súrlódási tényezı µp =0,1-0,4.

52 A heveder és dobtisztítók ellenállása A heveder és dobtisztítók ellenállása: ahol: p a tisztító vonalnyomása [N/m], 1 1 a tisztító hossza [ml, µ a súrlódási tényezı. A gyakorlatban használatos értékek p= N/m, µ = 0,6-0,8- A szállított anyag gyorsítási ellenállása Az impulzus tételbıl: ahol: Q a szállító szalag szállítóképessége [kg/s], v a heveder sebessége [m/s], Vo az anyag kezdeti sebességének a heveder mozgásirányába esı komponense.

53 A lekotróeke és a ledobókocsi ellenállása Hevederszélesség mm oo Lekotró eke Ledobó kocsi A szállított anyag emelkedési ellenállása Az emeléséhez szükséges erı: Fr = qah = Qgh v [ N ] ahol: Q a szalag szállitóképessége [kg/sj, g a nehézségi gyorsulás (m/s 2 ], h az emelés magassága [m],

54 A heveder hajtása és kiválasztása ahol: T 1 T 2 erı. Az egydobos hajtásnál az átvihetı kerületi erı a hajtódobra való felfutás helyén a hevederben ébredı erı, a hajtódobról való fél futás helyén a hevederben ébredı A jól ismert T 1 = T 2 e µα összefüggést helyettesítve az ahol: µ a súrlódási tényezı, a a heveder dobra való felfutási és lefutási pontjai között mér-hetı kerületi szög, amit átfogási szögnek neveznek.

55

56 Az F kerületi erı átvitel éhez a lefutó ágban T 2 =F/e µα -1= rf nagyságú erıt kell elıfeszítéssel biztosítani. (Az r-t hajtástényezınek nevezik.) A hevedert terhelı legnagyobb húzóerı

57 - A dob felülete üzem közben Hajtódob felületének anyaga nedves v. erısen poros nyirkos v. kissé poros száraz Simán esztergált acél 0,10-0,15 0,15-0,20 0,30 Alumíni um 0,15-0,20 0,25-0,30 0,40 Fával bevont 0,10-0, ,35 Szövettel vagy gumival bevont 0,15-0,20 0,20-0, Hornyolt gumibevonatú 0,30-0,35 0,35-0,40 0,50 Kerámiai bevonatú 0,35-0,40 0,40-0,45 0,55

58 A heveder kiválasztása A gumihevederek szilárdsági méretezése rendkívül nehéz, ezért csak mérésekre alapozott közelítı számításokra van lehetıség. A legtöbb elıírás a hevederben ébredı legnagyobb húzóerıt és a dobon való haj-lítást veszi figyelembe, Az Ml 8634 szerint a szükséges betétszám: z=10nk K:: B' ahol: Tmax a hevederben ébredı legnagyobb húzóerı [N], B a heveder szélessége [mm], n biztonsági tényezı, K a hevederbetét szakítószilárdsága [N/cm]. Az n biztonsági tényezı értéke a betét minıségétıl és az igénybevétel körülményeitıl függıen 6-10, A heveder kiválasztáshoz rendezzük át az elızı összefüggést: zk=10n ( Tmax/B) A heveder típusát táblázatból választhatjuk ki.

59
