TELJESÍTMÉNY ÉS ADATÁTVITEL

Átírás

1 ENERGIALÁNCOK LC TELJESÍTMÉNY ÉS ADATÁTVITEL

2 2 ALKALMAZÁSI TERÜLETEK

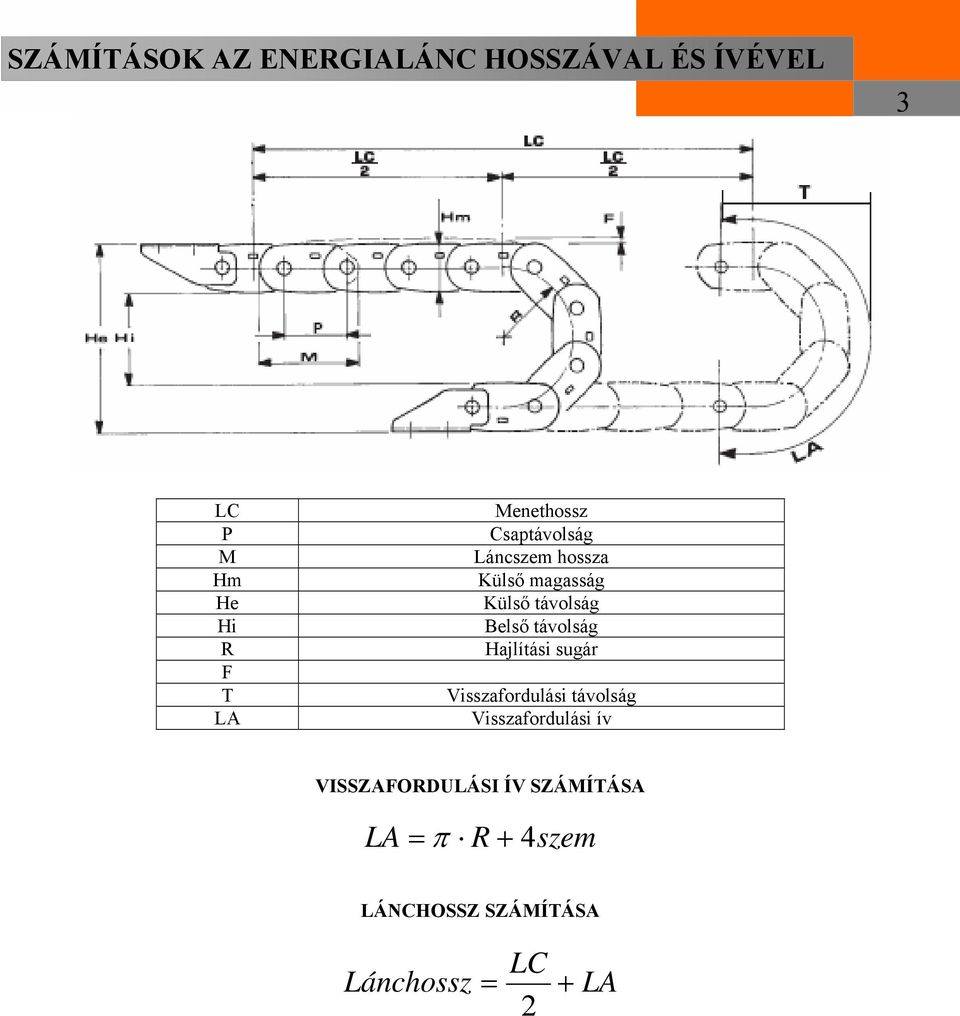

3 SZÁMÍTÁSOK AZ ENERGIALÁNC HOSSZÁVAL ÉS ÍVÉVEL 3 LC P M Hm He Hi R F T LA Menethossz Láncszem hossza Külső magasság Külső távolság Belső távolság Hajlítási sugár Visszafordulási távolság Visszafordulási ív VISSZAFORDULÁSI ÍV SZÁMÍTÁSA LA = π R + 4szem LÁNCHOSSZ SZÁMÍTÁSA LC Lánchossz + = 2 LA

4 4 Műanyag energialáncok A LONGO műanyag energialáncok egyszerre erősek és könnyűek, sokféleképpen alkalmazhatók mozgó mechanizmusoknál. A fő felhasználási területük a szerszám-, textil-, famegmunkáló gépek, robotok, szállító és emelőgépek, bakdaruk, hőkezelő gépek. Anyaga: Poliamid 6F300LR Szakítószilárdság: 195/115 N/mm 2 Rugalmassági együttható: 11000/8100 N/mm 2 Nyújthatóság: Izod S.l. 6,4 mm 20 C-on: 87 KJ/m 2 Üzemi hőmérsékleti tartomány: -40 C +130 C Maximális sebesség: 120 m/perc Szín: fekete Vegyi ellenállóképesség: savaknál: feltételes sós víz: ellenálló ásványi olaj: ellenálló petróleum, benzin: ellenálló TERHELÉSI DIAGRAMM ELTÉRŐ LÁNCTÍPUS ÉS LÁNCHOSSZ ESETÉN

5 LC Az LC 1000 műanyag energialánc kiváltképpen kis menethosszok esetén alkalmazható, mint például automata ajtóknál és gyógyszeripari berendezéseknél. A láncszemek egymásba illesztésével érhető el a kívánt lánchosszúság. Sebesség. 10 m/s Gyorsulás: 20 m/s 2 Visszahajlás H m H mi Li Le M R Hi He Belső Külső Hajlítási Belső Külső T szélesség szélesség. sugár távolság távolság C 1001 LC LC C 1002 LC LC C 1003 LC LC C 1004 LC LC CSATLAKOZÓ ELEMEK

6 6 LC 1700 AZ LC 1700-as műanyag energialánc használható kis és közepes menethossz esetén, mint például autómosó berendezések, elszívó berendezések és textilgépeknél. A kívánt lánchosszúság az összeilleszthető egy darabból álló tagok csatlakoztatásával érhető el. Sebesség. 8 m/s Gyorsulás: 20 m/s 2 Hm Hmi LI LE R HI HE M Belső Külső Hajlítási Belső Külső szélesség szélesség. sugár távolság távolság 15 0, ,33 LC , ,349 LI , , ,569 MŰANYAG ÉS ACÉL CSATLAKOZÓ ELEMEK LC 1700i Az energialánc belső sugara mentén a csuklópántos keresztmerevítők könnyen nyithatók, az egyszerű kábelbehelyezés érdekében.

7 LC 2500 Az egy darabból készült láncszemek belső íve mentén könnyen ki- és visszapattintható keresztmerevítő bordák vannak, melyek leegyszerűsítik a kábelek elhelyezését. Az egyes láncszemek rögzítőcsapokkal illeszthetőek össze, így már telepített állapotban is lehetséges a lánc hosszában hozzáadni vagy kivenni egyetlen tagot is a láncból. Sebesség. 6 m/s Gyorsulás: 20 m/s 2 M Belső Külső Hajlítási Belső Külső szükséges szélesség szélesség. sugár távolság távolság magasság , ,81 LC LI % 170 0, , , ,99 7 CSATLAKOZÓ ELEMEK

8 8 LC 2600 Az egy darabból készült láncszemek belső íve mentén könnyen ki- és visszapattintható keresztmerevítő bordák vannak, melyek leegyszerűsítik a kábelek elhelyezését. Az egyes láncszemek rögzítőcsapokkal illeszthetőek össze, így már telepített állapotban is lehetséges a lánc hosszában hozzáadni vagy kivenni egyetlen tagot is a láncból. Sebesség. 6 m/s Gyorsulás: 20 m/s 2 LC 26.. M Belső Külső Hajlítási Belső Külső szükséges szélesség szélesség sugár távolság távolság magasság , , LI % 210 1, , ,218 CSATLAKOZÓ ELEMEK

9 LC Az egy darabból készült láncszemek belső íve mentén könnyen ki- és visszapattintható keresztmerevítő bordák vannak, melyek leegyszerűsítik a kábelek elhelyezését. Az egyes láncszemek rögzítőcsapokkal illeszthetőek össze, így már telepített állapotban is lehetséges a lánc hosszában hozzáadni vagy kivenni egyetlen tagot is a láncból. Sebesség. 6 m/s Gyorsulás: 20 m/s 2 M Belső Külső Hajlítási Belső Külső szükséges szélesség szélesség sugár távolság távolság magasság ,781 LC ,831 LI+18 8% , , ,124 CSATLAKOZÓ ELEMEK

10 10 LC 3100 Az egy darabból készült láncszemek belső íve mentén könnyen ki- és visszapattintható keresztmerevítő bordák vannak, melyek leegyszerűsítik a kábelek elhelyezését. Az egyes láncszemek rögzítőcsapokkal illeszthetőek össze, így már telepített állapotban is lehetséges a lánc hosszában hozzáadni vagy kivenni egyetlen tagot is a láncból. Sebesség. 6 m/s Gyorsulás: 20 m/s 2 LC M Belső Külső Hajlítási Belső Külső szükséges szélesség szélesség sugár távolság távolság magasság , , LI % 230 1, , ,264 CSATLAKOZÓ ELEMEK

11 LC Az összes méretben az energialánc két oldala keresztmerevítő bordákkal kapcsolódik össze. A keresztmerevítők könnyen ki és visszapattinthatóak, ezáltal leegyszerűsödik a kábelek elhelyezése. A láncszemek gyorsrögzítő csapokkal kapcsolódnak egymáshoz, így már telepített esetben is gyorsan és egyszerűen, speciális szerszám nélkül is felbontható a lánc. Sebesség. 5 m/s Gyorsulás: 17 m/s 2 M Belső Külső Hajlítási Belső Külső szükséges szélesség szélesség sugár távolság távolság magasság 45 1, , ,74 LC , ,9 LI+30 8% , , , ,72 ELVÁLASZTÓ ÉS CSATLAKOZÓ ELEMEK

12 12 LC 4300 Az összes méretben az energialánc két oldala keresztmerevítő bordákkal kapcsolódik össze. A keresztmerevítők könnyen ki és visszapattinthatóak, ezáltal leegyszerűsödik a kábelek elhelyezése. A láncszemek gyorsrögzítő csapokkal kapcsolódnak egymáshoz, így már telepített esetben is gyorsan és egyszerűen, speciális szerszám nélkül is felbontható a lánc. Sebesség. 5 m/s Gyorsulás: 17 m/s 2 LC M Belső Külső Hajlítási Belső Külső szükséges szélesség szélesség sugár távolság távolság magasság 45 1,5 65 1, , ,94 LI+32 8% , , , ,68 ELVÁLASZTÓ ÉS CSATLAKOZÓ ELEMEK

13 LC Az összes méretben az energialánc két oldala keresztmerevítő bordákkal kapcsolódik össze. A keresztmerevítők könnyen ki és visszapattinthatóak, ezáltal leegyszerűsödik a kábelek elhelyezése. A láncszemek gyorsrögzítő csapokkal kapcsolódnak egymáshoz, így már telepített esetben is gyorsan és egyszerűen, speciális szerszám nélkül is felbontható a lánc. Sebesség. 3 m/s Gyorsulás: 17 m/s 2 M Belső Külső Hajlítási Belső Külső szükséges szélesség szélesség sugár távolság távolság magasság 45 2, , ,64 LC ,76 LI+36 8% , , , ,32 ELVÁLASZTÓ ÉS CSATLAKOZÓ ELEMEK

14 14 LC 8500 Az összes méretben az energialánc két oldala keresztmerevítő bordákkal kapcsolódik össze. Az alumíniumból készült keresztmerevítők alulról és felülről rácsavarozhatóak a láncra, így a kábelek vagy tömlők cseréje az energialánc leszerelése nélkül is megoldható. A láncszemek gyorsrögzítő csapokkal kapcsolódnak egymáshoz, így már telepített esetben is gyorsan és egyszerűen, speciális szerszám nélkül is felbontható a lánc. Sebesség. 3 m/s Gyorsulás: 17 m/s 2 M Belső Külső Hajlítási Belső Külső szükséges szélesség szélesség sugár távolság távolság magasság , , ,18 LC LI % 465 5, , , ,1 CSATLAKOZÓ ELEMEK

15 LC 8500 ENERGIALÁNC 15 ELVÁLASZTÓ RENDSZERE KÁBELEK ÉS TÖMLŐK SZÁMÁRA LEMEZBORÍTÁS KIALAKÍTÁSA

16 16 LC 3200 C Az energialánc két oldala minden méretben speciális keresztbordákkal kapcsolódik össze, melyek biztosítják a zárt kialakítást. A láncszemek gyorsrögzítő csapokkal kapcsolódnak egymáshoz, így már telepített esetben is gyorsan és egyszerűen, speciális szerszám nélkül is felbontható a lánc. Sebesség. 3 m/s Gyorsulás: 17 m/s 2 M Belső Külső Hajlítási Belső Külső szükséges szélesség szélesség sugár távolság távolság magasság , ,96 LC 32...C ,5 103 LI+30 8% , ELVÁLASZTÓ ÉS CSATLAKOZÓELEMEK

17 LC 4300 C 17 Az energialánc két oldala minden méretben speciális keresztbordákkal kapcsolódik össze, melyek biztosítják a zárt kialakítást. A láncszemek gyorsrögzítő csapokkal kapcsolódnak egymáshoz, így már telepített esetben is gyorsan és egyszerűen, speciális szerszám nélkül is felbontható a lánc. Sebesség. 3 m/s Gyorsulás: 17 m/s 2 M Belső Külső Hajlítási Belső Külső szükséges szélesség szélesség sugár távolság távolság magasság ,00 LC43...C ,56 LI+32 8% , , ELVÁLASZTÓ ÉS CSATLAKOZÓ ELEMEK

18 18 LC 5500 C Az energialánc két oldala minden méretben speciális keresztbordákkal kapcsolódik össze, melyek biztosítják a zárt kialakítást. A láncszemek gyorsrögzítő csapokkal kapcsolódnak egymáshoz, így már telepített esetben is gyorsan és egyszerűen, speciális szerszám nélkül is felbontható a lánc. Sebesség. 3 m/s Gyorsulás: 17 m/s 2 M Belső Külső Hajlítási Belső Külső szükséges szélesség szélesség sugár távolság távolság magasság ,26 LC 55...C ,54 LI+36 8% , , ELVÁLASZTÓ ÉS CSATLAKOZÓ ELEMEK

19 LC 8500 C 19 Az energialánc két oldala minden méretben speciális keresztbordákkal kapcsolódik össze, melyek biztosítják a zárt kialakítást. A láncszemek gyorsrögzítő csapokkal kapcsolódnak egymáshoz, így már telepített esetben is gyorsan és egyszerűen, speciális szerszám nélkül is felbontható a lánc. Sebesség. 3 m/s Gyorsulás: 17 m/s 2 M Belső Külső Hajlítási Belső Külső szükséges szélesség szélesség sugár távolság távolság magasság , , ,25 LC 85...C LI % 465 5, , , ELVÁLASZTÓ ÉS CSATLAKOZÓ ELEMEK

20 20 TUBES A tömlőkhöz kifejlesztett energialáncok egyaránt alkalmasak vastag, hajlékony tömlők illetve esetlegesen kábelek használatára. Az ilyen energialáncok különlegességét a fix merevítőket helyettesítő ívelt merevítő keresztelemek jelentik, míg az oldalsó elemek megegyeznek a tradicionális LC 3200 LC 4300 LC 5500 ÉS LC 8500 típusú energialáncoknál használt elemekkel. A keresztelemek megfelelő csavarhúzóval könnyedén eltávolíthatók, így az esetleges tömlőcsere az energialánc leszerelése nélkül is megoldható. VISSZAHAJLÓ LÁNCOK

21 VISSZAHAJLÓ LÁNCOK ESETÉBEN A LÁNCHOSSZ SZÁMÍTÁS 21 L menethossz S ívhossz H mozgópont magassága Pa hajlítási maradék P - csaptávolság Sugár H Pa S Elem L menethossz S ívhossz H mozgópont magassága Pa hajlítási maradék P - csaptávolság Sugár H Pa S Elem L menethossz S ívhossz H mozgópont magassága Pa hajlítási maradék P - csaptávolság Sugár H Pa S Elem L Lánchossz = + S + 2P 2 LC 3200 LC 4300 LC 5500
