1 Az eke felépítése, eketípusok, az ekék beállítása, ekére ható erık

2 A talajmővelés alapmőveletei és gépei Forgatás Ekék Ásógépek Keverés Tárcsák Talajmarók Boronák Lazítás Talajlazítók Kultivátorok Aprítás, porhanyítás Tárcsák Boronák Tömörítés Hengerek Felszínalakítás Simítók, egyengetık, szántáselmunkálók, barázdabehúzók

Kultivátorok Aprítás, porhanyítás Tárcsák Boronák Tömörítés

3 Az ekék csoportosítása Munkasebesség szerint 2 m/s alatti - hagyományos eke 2 m/s feletti - gyorsszántó eke A forgatás iránya szerint ágyeke - jobbra forgató váltva forgató - jobb ill. balra forgató árokhúzó - két irányban forgató A kapcsolás módja szerint vontatott (1 ponton) félig függesztett (2 ponton) függesztett (3 ponton) A mővelési mélység szerint sekélyszántó eke 7-17 cm középmélyszántó eke cm mélyszántó eke cm mélyítıszántó eke cm rigoleke > 50 cm

balra forgató árokhúzó - két irányban forgató A kapcsolás módja szerint vontatott (1 ponton) félig függesztett (2 ponton)

4 Az eke feladatai a felsı talajréteg alulra fordítása, növényi maradványok, zöldtrágya, szerves trágya, mőtrágya, stb. talajba munkálása, a gyomnövények gyökereinek elvágása, a laza talajokon a mélyre mosódott tápanyagok felemelése, az összetömıdött talaj fellazítása, a talaj porhanyítása

talajba munkálása, a gyomnövények gyökereinek elvágása, a laza talajokon a

5 Az eke felépítése 1) ) Mőködı részek - kormánylemez a szántóvassal, - az elıhántó (trágyabeforgató) vagy a beforgató lemez, - a csoroszlya, - az altalajlazító. 2) Tartó (hordozó) szerkezetek 3) Támasztószerkezetek - az ekenád a csúszótalppal, - a járó- és a mankókerék. 4) Vonó- és függesztıszerkezetek 5) Szabályozószerkezetek (hossz.-, ker. 6) Biztosítószerkezetek (túlterhelés ellen), ker. vízsz.)

2) Tartó (hordozó) szerkezetek 3) Támasztószerkezetek - az ekenád a csúszótalppal, - a járó- és a

6 Az eke felépítése 2. 1) ekevas, 2) elıhántó, 3) csoroszlya, 4) altalajlazító, 5) eketörzs, 6) keret, 7) ekenád és csúszótalp

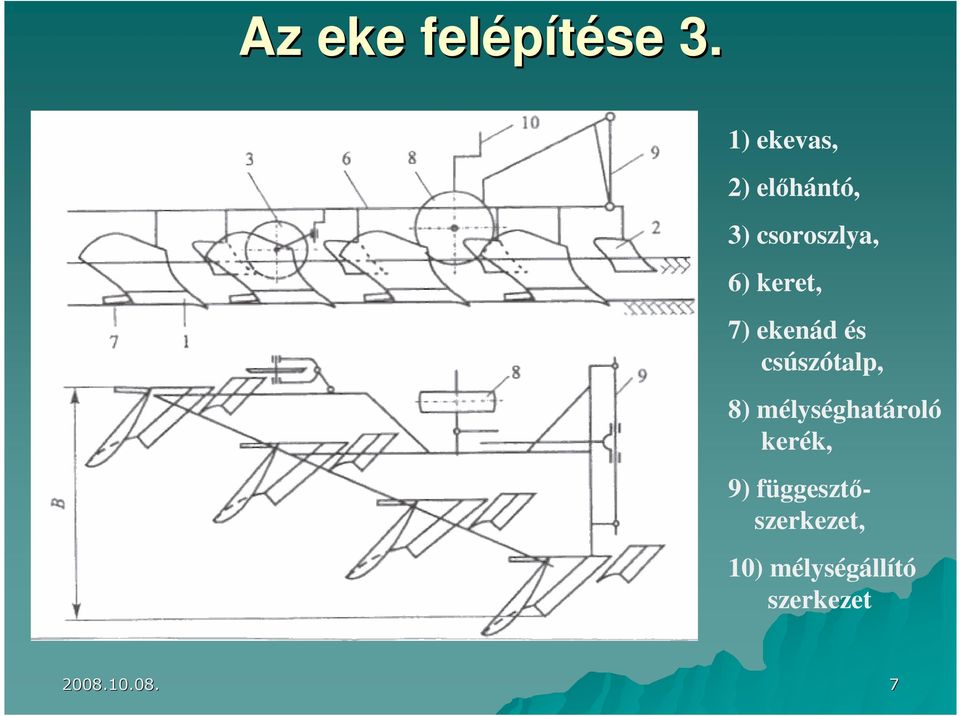

7 Az eke felépítése 3. 1) ekevas, 2) elıhántó, 3) csoroszlya, 6) keret, 7) ekenád és csúszótalp, 8) mélységhatároló kerék, 9) függesztıszerkezet, 10) mélységállító szerkezet

8 Ekevas formák Trapéz: laza és középkötött, jól mővelhetı talajra. Orros: középkötött és kötött, erısen köves talajra. Vésıs: erısen kötött, köves talajra. Csoroszlyás: köves, kötött, tapadós talajra Kivágott: középkötött és kötött talajra

9 Ekevas formák 2. Élfelrakott: Talajtól független. +kopásálló anyag felrakása él élettartama hosszabb

10 Vésıs ekevas kialakítása

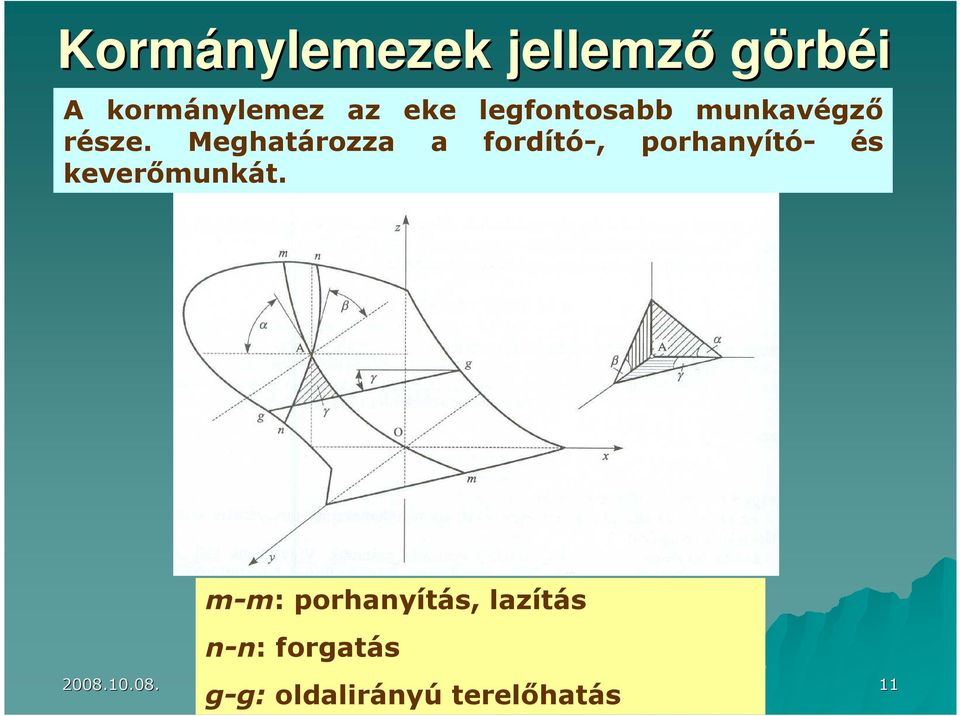

11 Kormánylemezek jellemzı görbéi A kormánylemez az eke legfontosabb munkavégzı része. Meghatározza a fordító-, porhanyító- és keverımunkát. m-m: porhanyítás, lazítás n-n: forgatás g-g: oldalirányú terelıhatás

12 Kormánylemez kialakítások Kultúr Homok, homokos vályog Beomlott barázdakép Sík szántásfelület 4-5 km/h Univerzális Homokos vályog, vályog Rögös barázdakép Hullámos szántásfelület 5-6 km/h Féligcsavart Vályog, agyag Egyenetlen barázdakép Enyhén hullámos szántásfelület 5-7 km/h Gyep Csavart Éles, határozott barázdakép Jelentısen hullámos szántásfelület 7-8 km/h

Féligcsavart Vályog, agyag Egyenetlen barázdakép Enyhén hullámos szántásfelület 5-7 km/h Gyep

13 Különleges kormánylemezek I. Réses kormánylemez Vályog és agyagtalajra Egyenetlen barázda % nedvességtartalomnál elınyös Rombusz kormánylemez Homokos talajtól a nehéz vályogig Rögös barázdafenék Munkasebesség: 6-8 km/h

barázda 25-26 % nedvességtartalomnál elınyös Rombusz

14 Különleges kormánylemezek II. Szabó-féle görgıs eke Kombinus-eke

15 Barázdaszeletek a) elıhántós, b) elıhántó nélkül, c) teljes forgatás, d) altalajlazítós, e) trágyaforgatós, f) rombuszszántás

16 Elıhántók és trágyaleforgatók Az elıhántók a fıeketest munkáját segítik. Feladatuk a talaj felsı rétegének a barázdafenékre forgatása. Javul a minıség! a, elıhántó eketest b, trágyaleforgató eketest c, hántólap d, csoroszlya+elıhántó

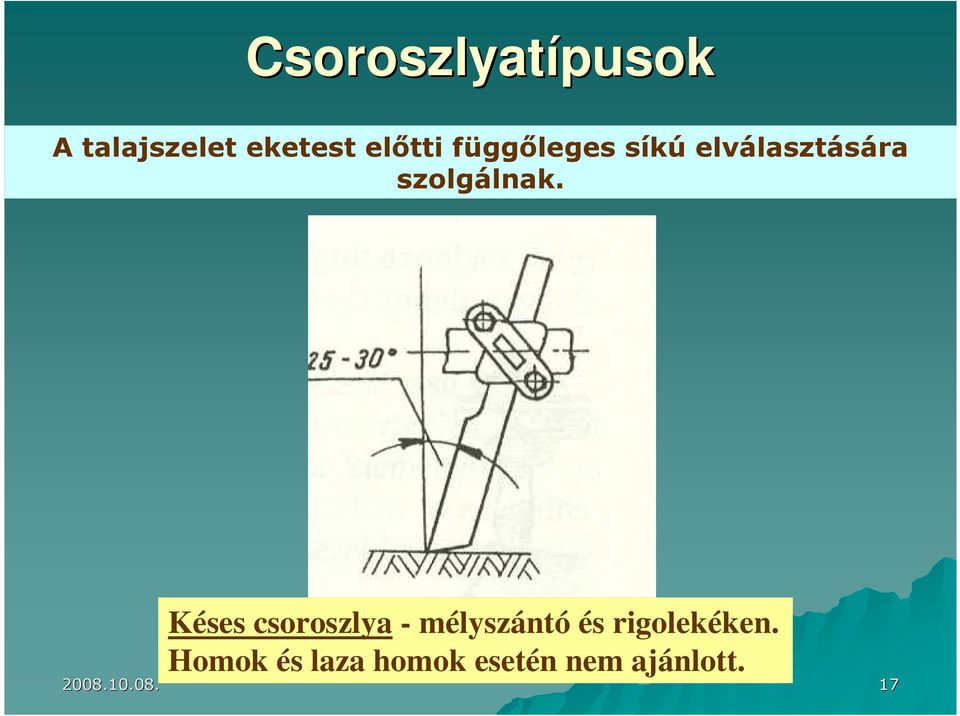

17 Csoroszlyatípusok A talajszelet eketest elıtti függıleges síkú elválasztására szolgálnak. Késes csoroszlya - mélyszántó és rigolekéken. Homok és laza homok esetén nem ajánlott

18 Csoroszlyatípusok 2. Tárcsás csoroszlya - csapágyazott, 4-8 mm vastag körlap. D=350, 400, 450, 510 mm Nagy munkaszélesség esetén rugós biztosítás

19 Csoroszlyatípusok

20 A A tárcsás csoroszlya kialakítása

21 Altalajlazítóval ellátott eke A csapadék hatására a talaj kolloidjai az altalajba mosódnak. Emiatt ott tömörebb réteg képzıdik, ez rontja a víz- és levegıcserét. Ekenádra erısített lazító

22 Ekenád és csúszótalp Szántás közben az eketestre ható erık az ekét el akarják csavarni. A fellépı oldalirányú erıket az ekenád (1), a függıleges erıket pedig a csúszótalp (2) fogja fel

23 Ekebiztosítás Az ekék legerısebben igénybe vett egységei a vonószerkezet, az eketörzs és az eketestszár. Az utóbbiak veszik fel a talajellenállás erıit. Az eketestszárak meghibásodása a biztonsági szerkezetek beépítésével elkerülhetı. Biztosítószerkezetek változatai: -vonórúdba épített biztosítószerkezetek, -eketest-biztosító

24 Mechanikus ekefej-biztosítások nyírószeges belsı rugós laprugós

25 Mechanikus ekefej-biztosítások 2. Lengıgerendelyes ekék biztosítása

26 Laprugós ekefej-biztosítás

27 Ekefej-biztosítás munka közben

28 Függesztett eke kialakítása

29 Függesztett eke beállítása 1 - mélységállítás 2 - keresztirányú vízszint állítás 3 - hosszirányú vízszint állítás 4 - elsı eketest fogási szélességének beállítása 5 - traktor után járás beállítása

30 Mélységállító kerék

31 Félig függesztett eke kialakítása

32 Félig függesztett eke beállítása 1 - mélységállítás 2 - keresztirányú vízszint állítás 3 - hosszirányú vízszint állítás 4 - elsı eketest fogási szélességének beállítása traktor után járás beállítása

33 Vontatott eke kialakítása

34 Vontatott eke beállítása 1 - mélységállítás 2 - keresztirányú vízszint állítás 3 - hosszirányú vízszint állítás 4 - bekötési magasság beállítása 5 - elsı eketest fogási szélességének beállítása

35 Váltvaforgató eke kialakítása A váltvaforgató ekék az egyirányú szántást jobbra, illetve balra forgató eketestekkel végzik, amelyeket a fogás végén, a táblavégi forgón kell cserélni

36 Váltvaforgató eke-elvi elvi

37 Váltvaforgató ekék forgató- berendezései

38 A A váltvaforgató eke forgató- berendezése

39 Ekefej szöge változtatható

40 Eketestre ható erık F y =1/3F x [N] F z =±0,20 F x [N] F x =η k a b [N]

41 Függesztett ekékre ható erık

42 Félig függesztett ekékre ható erık

43 Ekék vontatási ellenállása Gorjacskin képlettel határozható meg: F=fF G + ka b n+ n+ε n a b v 2 [N] Elsı tag: F 1 =ff G ekék gördülési ellenállása és a barázda falán, fenéken fellépı súrlódási ellenállások. Második tag: F 2 =ka b n az eketestek az eketestek n számától, a kihasított barázda-keresztmetszettıl /a-b// b/,, valamint a talaj kihasítási és tömörítési, deformációs tényezıjétıl /k// függ. Harmadik tag: F 3 = ε n a b v 2 a talajszelet gyorsításához és oldalirányú szállításához, tereléséhez szükséges erıhatást vesz figyelembe ε együttható= a talaj sajátosságainak és a kormánylemez kialakításának függvénye (3-10 kns 2 /m 4 )
