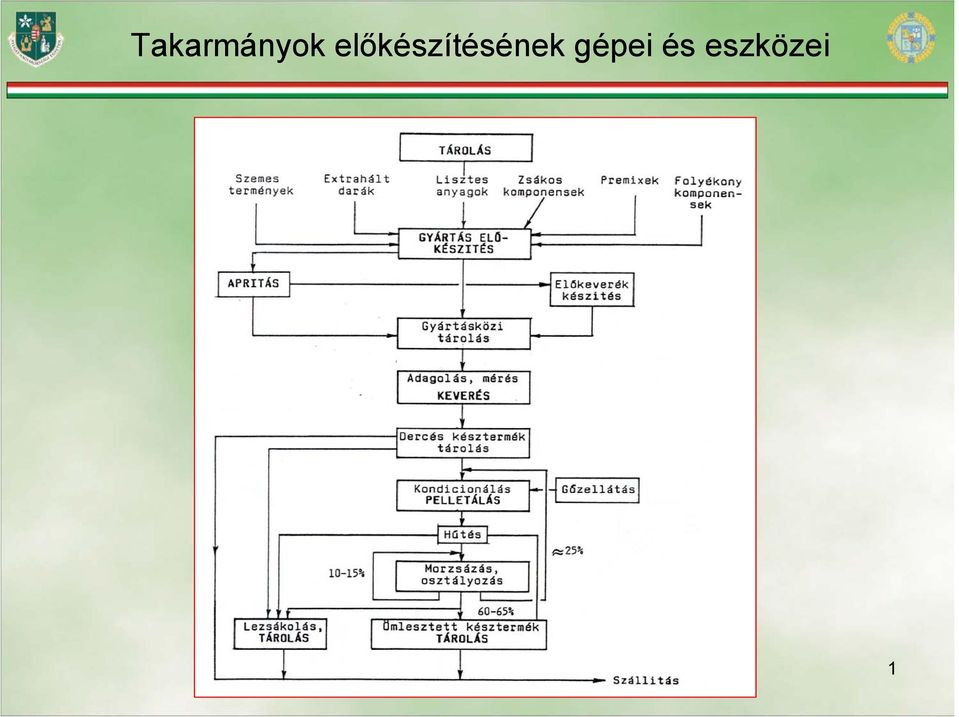

1 1

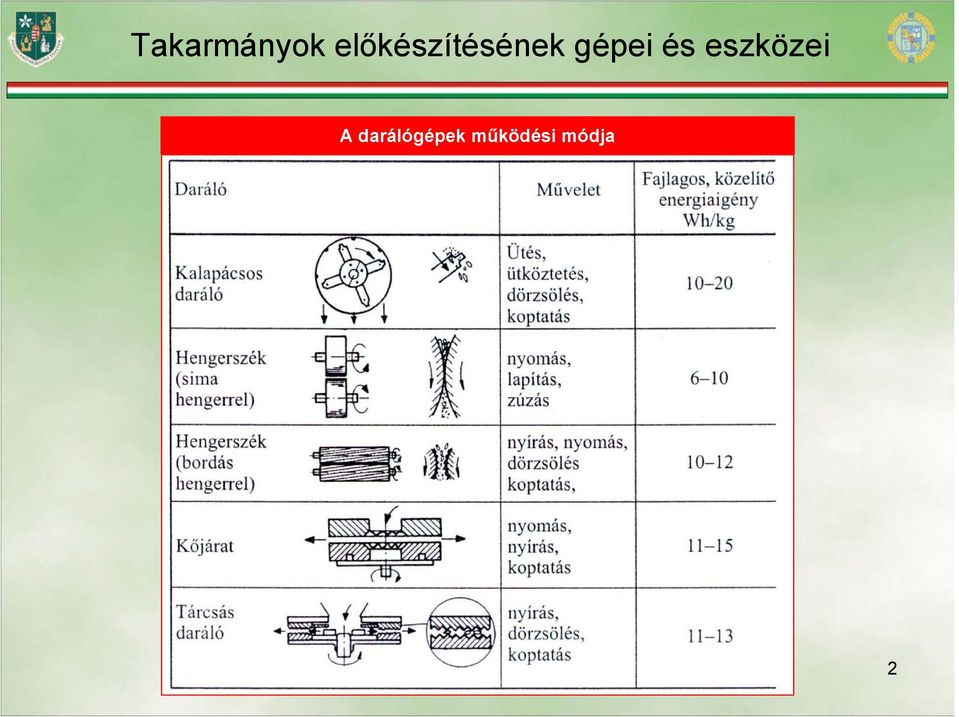

2 A darálógépek működési módja 2

3 a b a, érintőleges b, radiális c, axiális c Az anyagáram bevezetése a kalapácsos darálóba 3

4 A kalapácsos daráló felépítése és működési elve 1, ház 2, forgórész 3, mágnes 4, homloklemez 5, rosta 6, vaskamra 7, dara elszívás 4

5 Kalapács kialakítások A kalapácsos daráló forgórésze 5

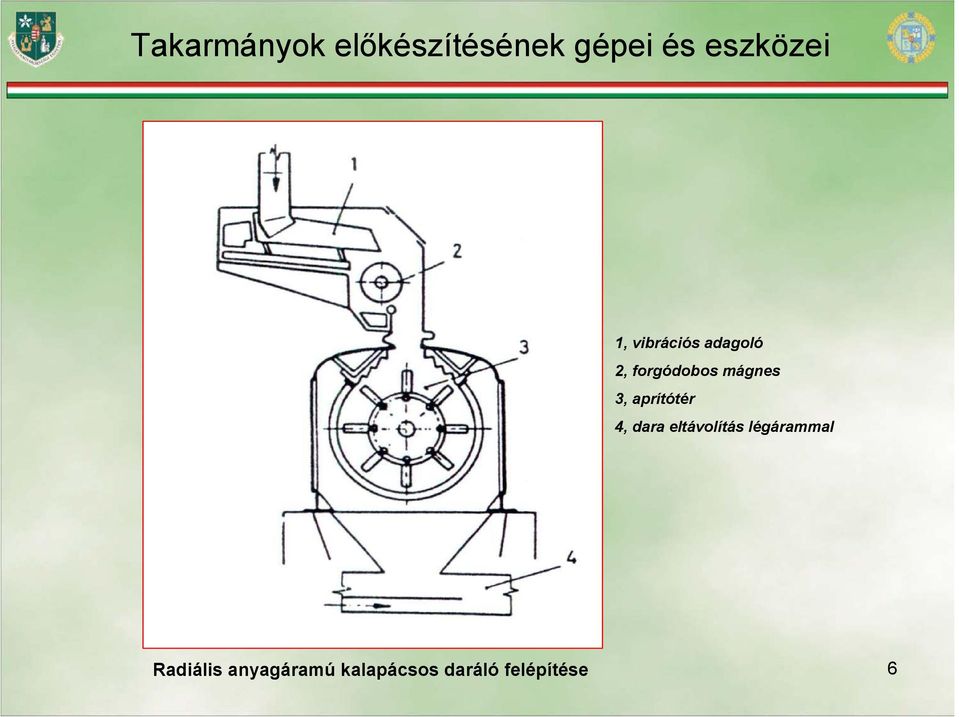

6 1, vibrációs adagoló 2, forgódobos mágnes 3, aprítótér 4, dara eltávolítás légárammal Radiális anyagáramú kalapácsos daráló felépítése 6

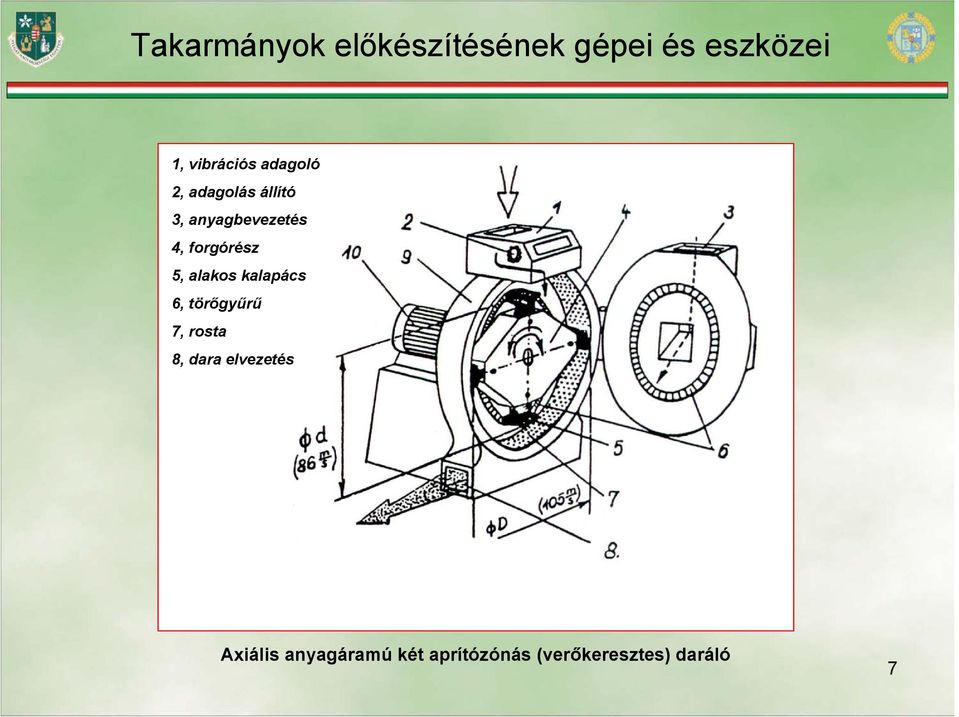

7 1, vibrációs adagoló 2, adagolás állító 3, anyagbevezetés 4, forgórész 5, alakos kalapács 6, törőgyűrű 7, rosta 8, dara elvezetés Axiális anyagáramú két aprítózónás (verőkeresztes) daráló 7

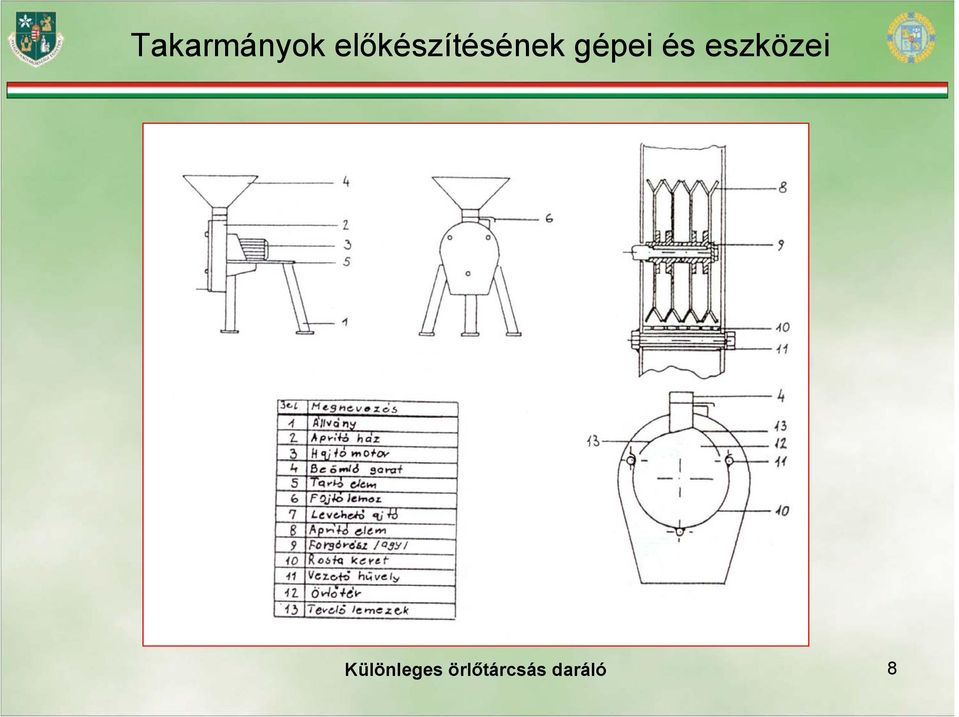

8 Különleges örlőtárcsás daráló 8

9 Tárcsás daráló és a tárcsák felülete 9

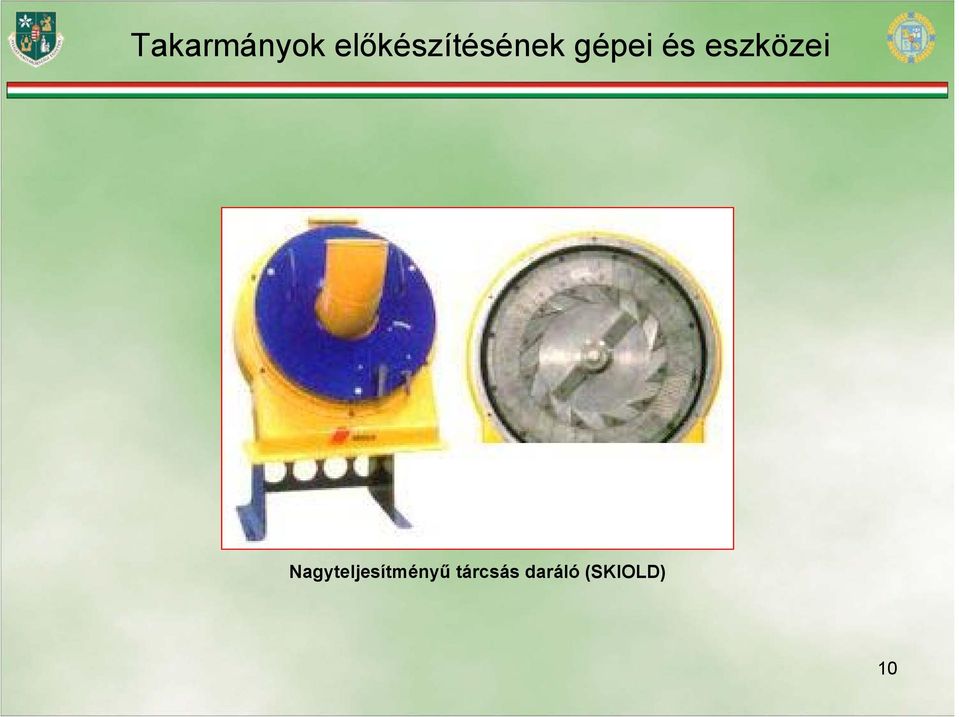

10 Nagyteljesítményű tárcsás daráló (SKIOLD) 10

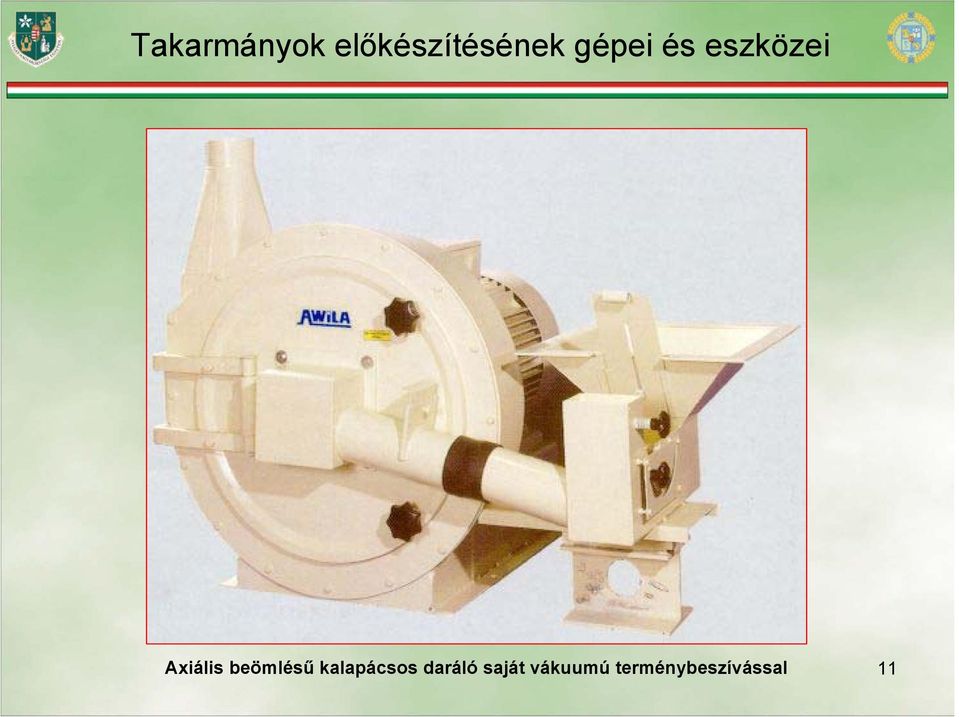

11 Axiális beömlésű kalapácsos daráló saját vákuumú terménybeszívással 11

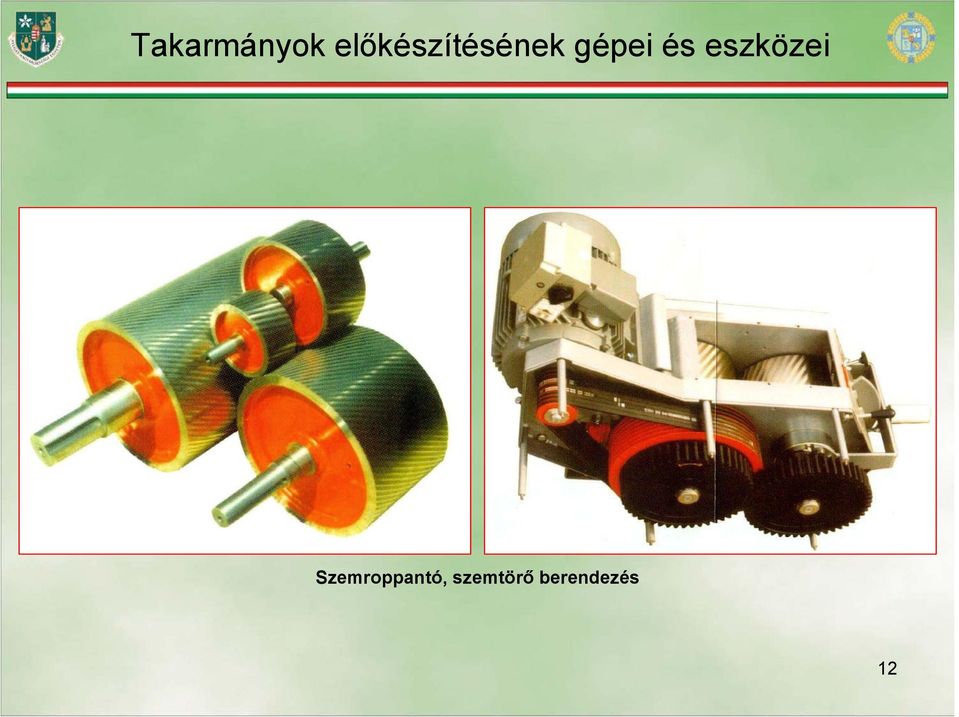

12 Szemroppantó, szemtörő berendezés 12

13 Nagyteljesítményű kalapácsos daráló 13

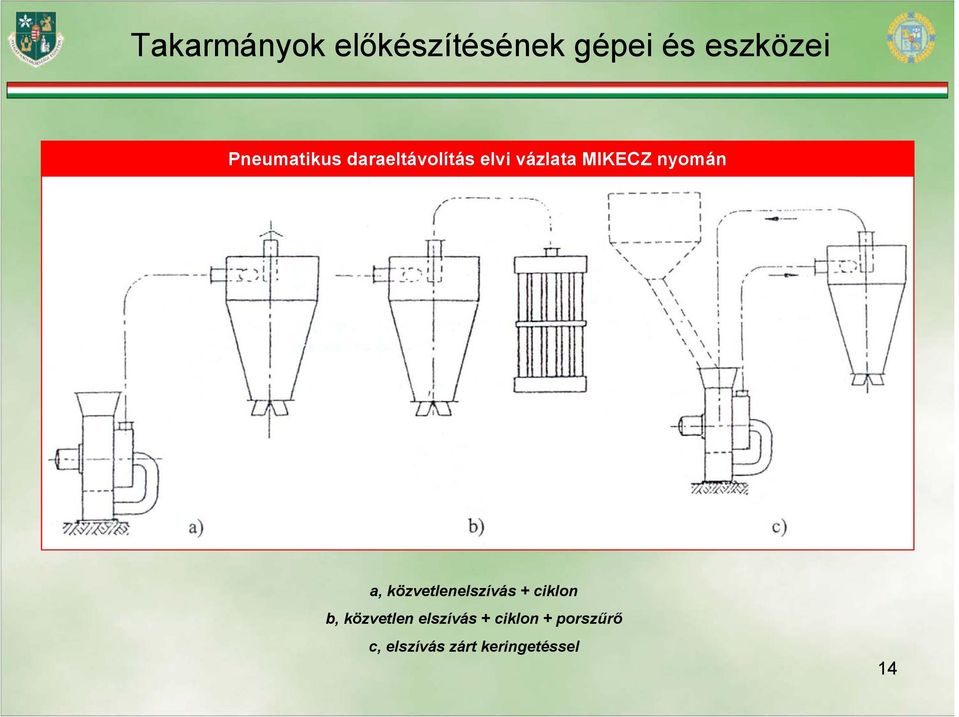

14 Pneumatikus daraeltávolítás elvi vázlata MIKECZ nyomán a, közvetlenelszívás + ciklon b, közvetlen elszívás + ciklon + porszűrő c, elszívás zárt keringetéssel 14

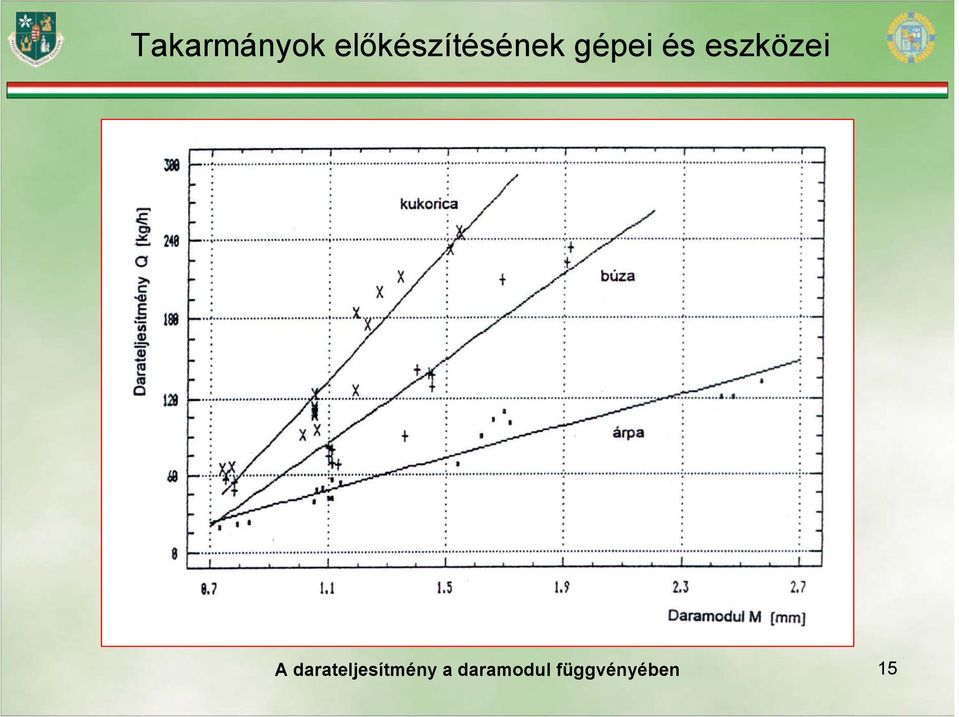

15 A darateljesítmény a daramodul függvényében 15

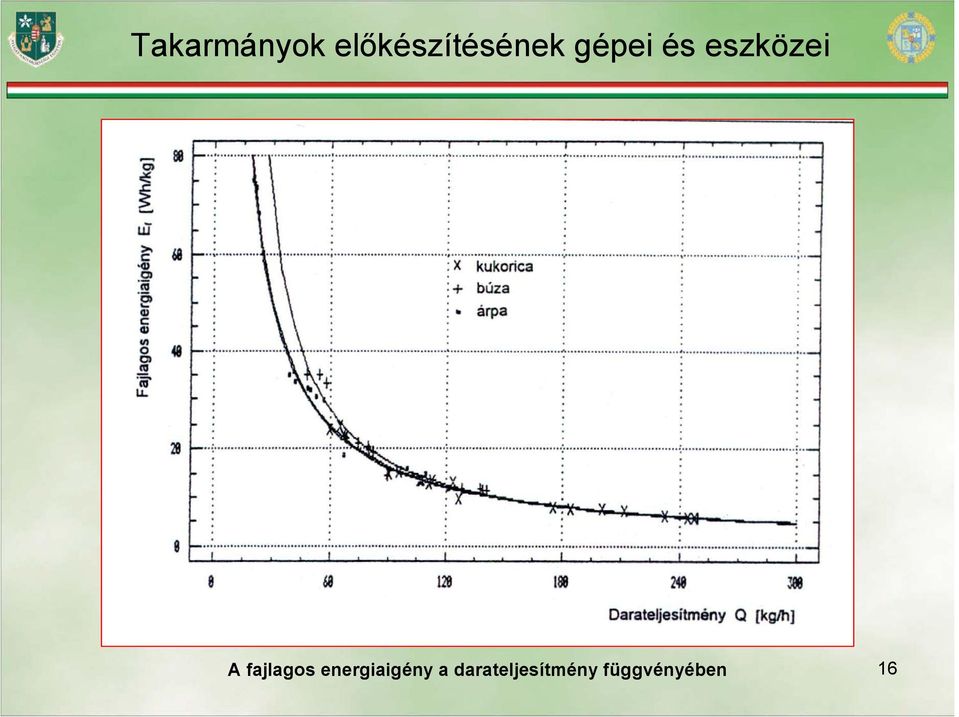

16 A fajlagos energiaigény a darateljesítmény függvényében 16

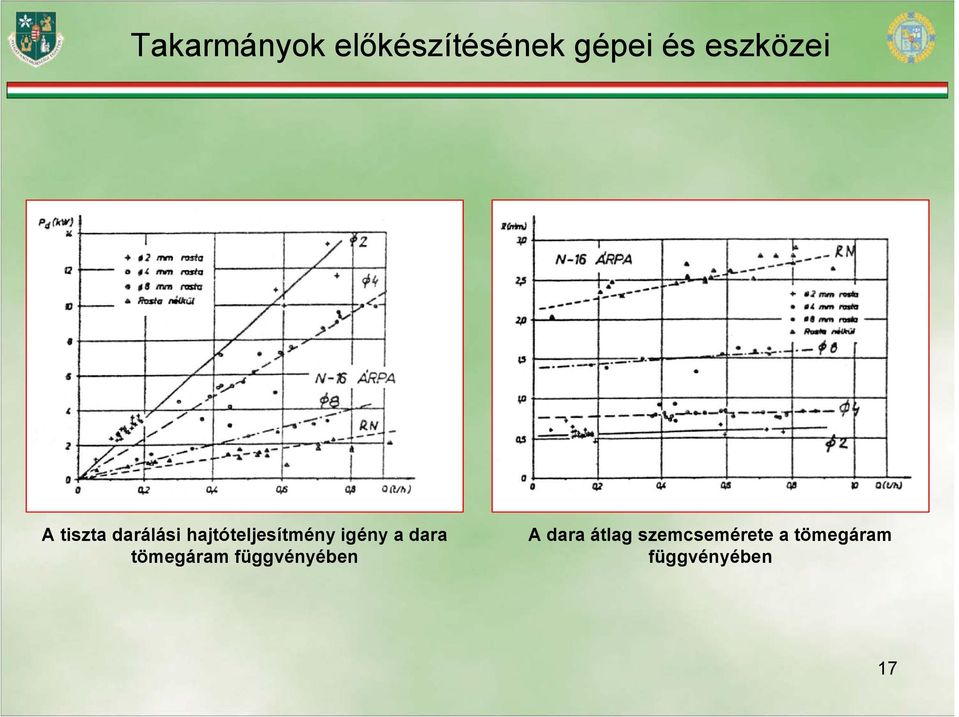

17 A tiszta darálási hajtóteljesítmény igény a dara tömegáram függvényében A dara átlag szemcsemérete a tömegáram függvényében 17

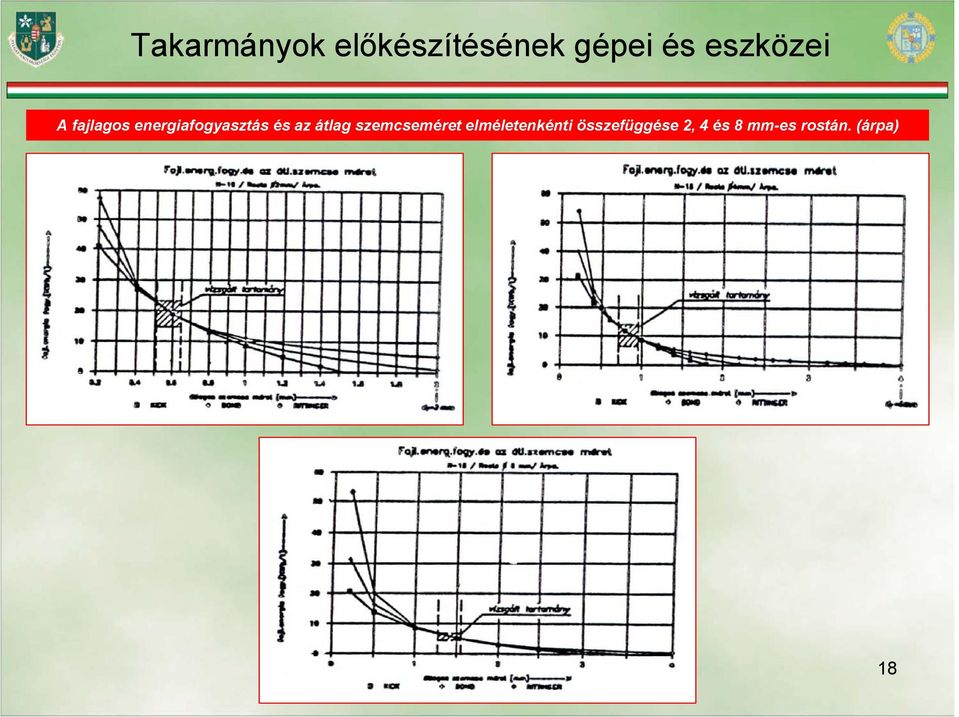

18 A fajlagos energiafogyasztás és az átlag szemcseméret elméletenkénti összefüggése 2, 4 és 8 mm-es rostán. (árpa) 18

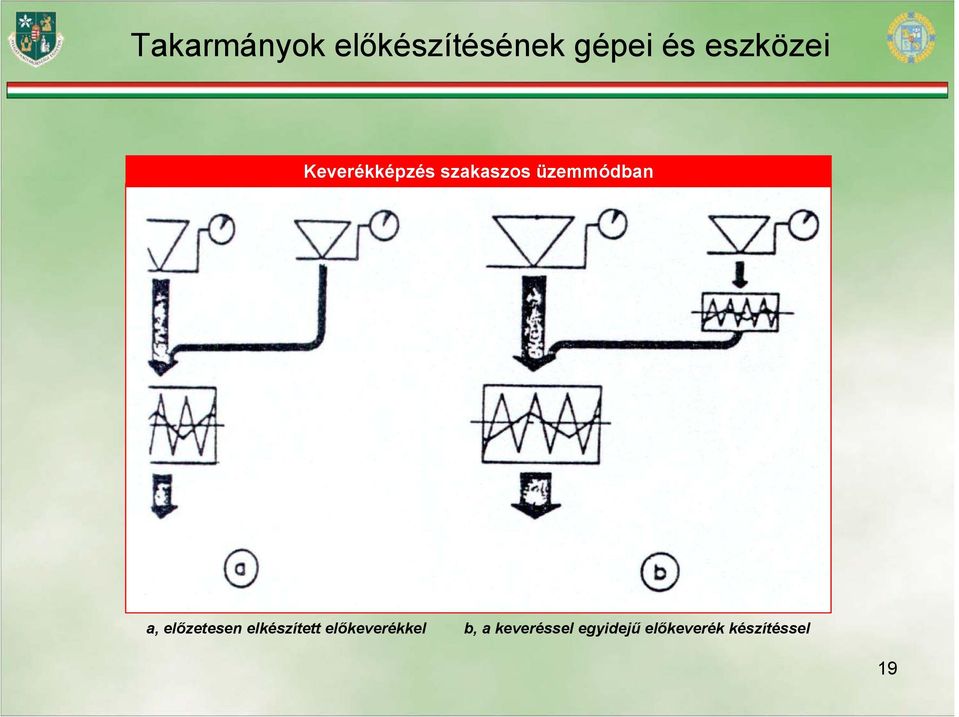

19 Keverékképzés szakaszos üzemmódban a, előzetesen elkészített előkeverékkel b, a keveréssel egyidejű előkeverék készítéssel 19

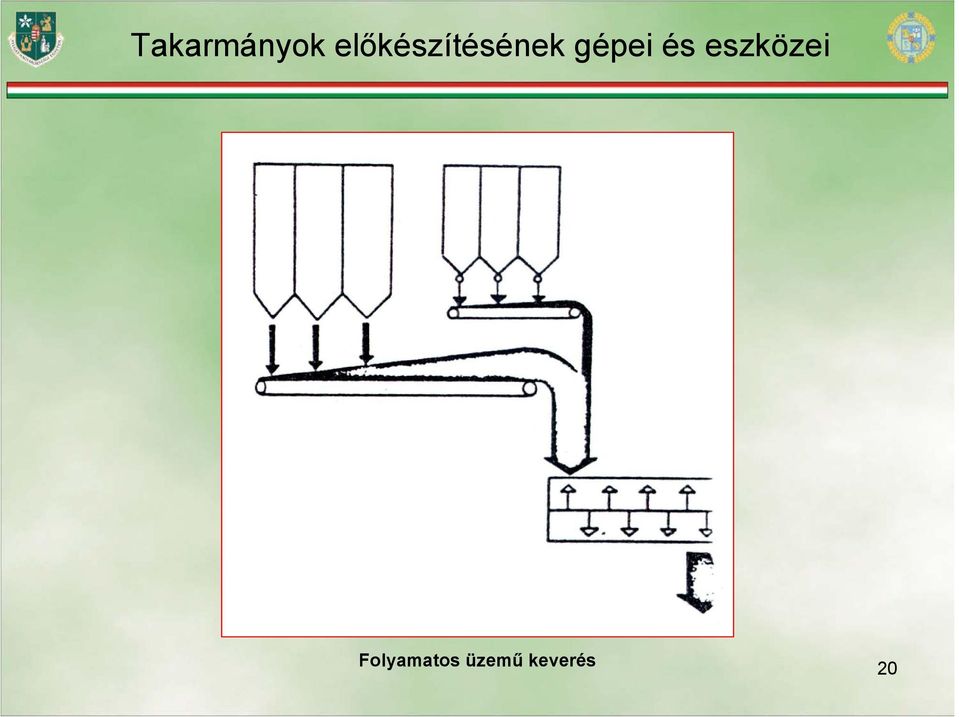

20 Folyamatos üzemű keverés 20

21 A keverés időbeli lefolyása a, keveredés b, keveredés és szétválás 21

22 Cellás adagolók változatai 22

23 Lengővályús adagoló Vibrációs adagoló 23

24 SKJOLD TOMAL rendszerű kettőscsigás adagolórendszer 1, szállítócsigák 2, villanymotor 3, csigás hajtómű 4-5, meghajtó fogaskerekek 6, ürítőnyílás Csigás adagoló elvi vázlata 24

25 Szalagos adagoló elve 25

26 1, körszámlap kapcsolóelemekkel 2, vezérlő egység 3, csigás adagoló 4, befolyócső 5, mérőtartály 6, villanymotor Programvezérlésű összegező mérlegelés 26

27 1, mérlegelés 2, garat 3, serleges felhordó (?) 4, rosta 5, előtároló 6, kalapácsos daráló 7-8, előtárolók 9, keverő 10, elszívó ventilátor 11, ciklon 27

28 1, garat 2, betöltő keverőcsiga 3, keverőtér 4, villanymotor 5-6, ékszíjhajtás 7, kitároló, zsákoló Függőleges csigás keverő berendezés 28

29 Ferde-, vagy diagonálcsigás keverő 29

30 1, keverőtengely 2, külső szalagcsiga 3, belső szalagcsiga 4, keverőtér 5, ürítőtér 6-7, ürítőnyílás gépi működtetése 8, kémlelő ajtó 9, beadagolás 10, motor Szalagcsigás keverőelem Ellenáramos szalagcsigás keverő 30

31 Vízszintes tengelyű szalagcsigás keverő, szemtörő géppel egybeépítve 31

32 a, függőleges tengelyű alapváltozat b, függőleges tengelyű szórótányéros változat c, bolygócsigás változat Csigás keverőgépek 32

33 Vízszintes tengelyű örvénykeverő 33

34 Forgódobos keverő 34

35 A keverőüzemek életkor szerinti megoszlása (2001) 35

36 36

37 1, gyűrűmatrica 2, présgörgő 3, kereszt 4, kés 5, terelő Gyűrűsmatricás gép működési elve 37

38 Tárcsás matricás gép vázlata 38

39 1, gyűrűsmatrica 2, görgő 3, motor 4, fogaskerékpár 5, csőtengely 6, adagolócsiga 7, fokozat nélküli hajtás 8, lapátos keverő 9, motor 10, kés Vízszintes tengelyű gyűrűsmatricás granuláló gép (TG. Típus) 39

40 1, gyűrűsmatrica 2, görgő 3, kés 4, csőtengely 5, adagoló-keverő 6, motor 7, adagoló zsilip Függőleges tengelyű gyűrűsmatricás granuláló gép (HP. Típus) 40

41 Ismertebb granulátumhűtők a, dobhűtő b, egycsatornás c, kétcsatornás d, kaszkádhűtő e, háromzónás szalaghűtő 41

42 1, garat 2, zsíradagoló 3, terelőkúp 4, szorótárcsa 5, melegítő 6, csiga Zsíradagoló berendezés 42

43 Az 5 t/h teljesítményű SKJOLD takarmánykeverő és granuláló üzem technológiai folyamatábrája 43

44 1, fogadógarat 2, kalapácsos daráló 3, ciklon 4, csigás keverő 5, adalékanyag adagoló 6, kiadagoló a, betöltés b, szállítás c, kiadagolás Mobil keveréktakarmány előállító gép 44

45 1, tartály 2, ürítőcsiga 3, hajtás átvitel 4, fenékzáró 5, kapcsoló Takarmányszállító-, ürítő kocsi 45
