1 Anyagmozgatás jellemzői Csoportosítás Pótkocsik Szállító- és rakodógépek Szakaszos üzemű rakodók Vissza a főmenübe

2 Anyagmozgatás jellemzői Az anyagmozgatás Átszövi a mezőgazdasági termelés minden területét, összekapcsolja a termelés különböző folyamatait.

3 Anyagmozgatás jellemzői Mezőgazdasági anyagmozgatás főbb jellemzői A szállításra kerülő anyagok sokfélék (200 féle anyag) halmazállapotuk, sűrűségük, méretük szempontjából különbözőek. Az anyagmozgatás idényszerű hónapok 30 %, hónapok 60 % A szállítási távolság kicsi (átlaga 5-7 km) Az anyagmozgatás körülményei változatosak.

4 Anyagmozgatás jellemzői Fontosabb szállítandó anyagok szemes termények, szálas anyagok, gyökér és gumós növények, szerves és műtrágyák, kertészeti termékek, stb.

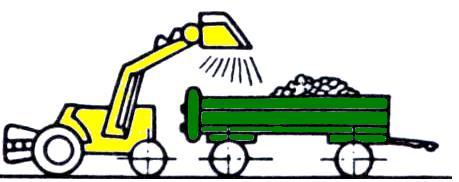

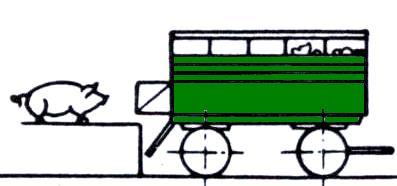

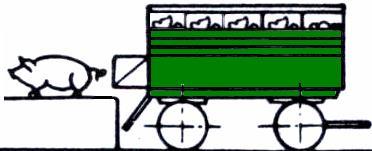

5 Anyagmozgatás munkaműveletei Anyagmozgatás jellemzői TARTÁLY BILLENŐPLATÓ TRÁGYA-SZÓRÓ ÁLLATSZÁLLÍTÓ Töltés Szállítás Ürítés

6 Csoportosítás Anyagmozgatás gépeinek csoportosítása Külső anyagmozgatás gépei: (termelőüzemek közötti anyagmozgatást végeznek) tehergépkocsik pótkocsik Belső anyagmozgatás gépei (telephelyen belüli szállítás és rakodást végeznek) folyamatos üzemű szállító és rakodógépek üzemű rakodógépek

7 Csoportosítás Folyamatos üzemű szállító és rakodógépek 1. Mechanikus szállítóberendezések Szállítószalagok, Szállítócsigák, Kaparóelemes szállítóberendezések, Serleges felhordók. 2. Pneumatikus szállítóberendezések

8 Csoportosítás Szakaszos üzemű rakodógépek 1. Traktorra szerelt rakodógép Homlokrakodó Farrakodó 2. Vontatott rakodógép 3. Önjáró rakodógép

9 Pótkocsik PÓTKOCSIK 1. Rendeltetésük szerint Általános rendeltetésű Speciális rendelésű 2. Tengelyelrendezésük szerint Egytengelyes Kéttengelyes Háromtengelyes

10 Pótkocsik Általános rendeltetésű mezőgazdasági pótkocsik Vontatási sebessége max. 40 km/h Mezőgazdasági erőgéppel vontatható össztömeg FORGALMI ENGEDÉLY ÖNSÚLY + TEHERBÍRÁS

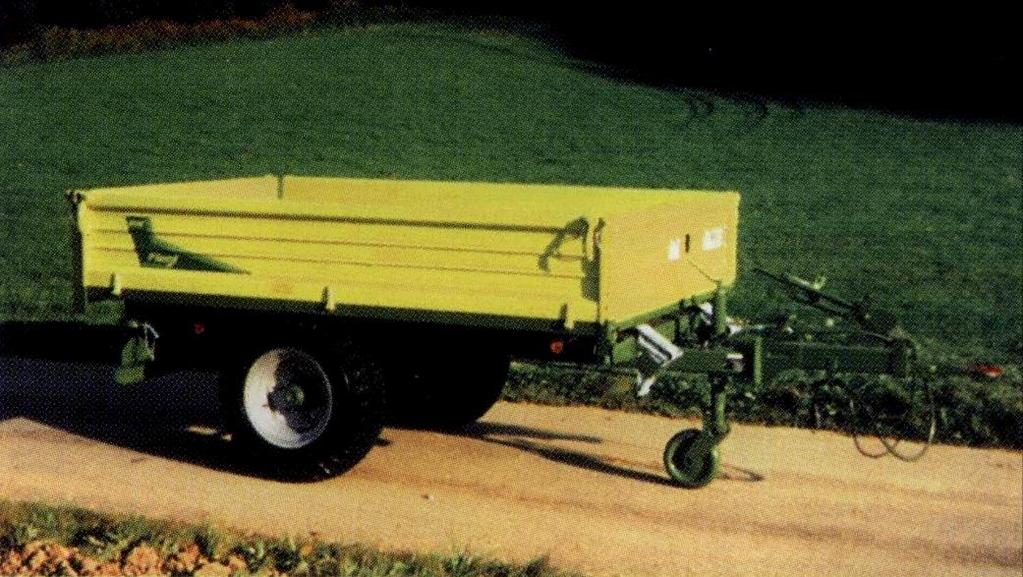

11 Pótkocsik EGYTENGELYES PÓTKOCSIK Billentés

12 Pótkocsik Magasra emelve billenthető pótkocsi

13 Egytengelyes pótkocsik Pótkocsik

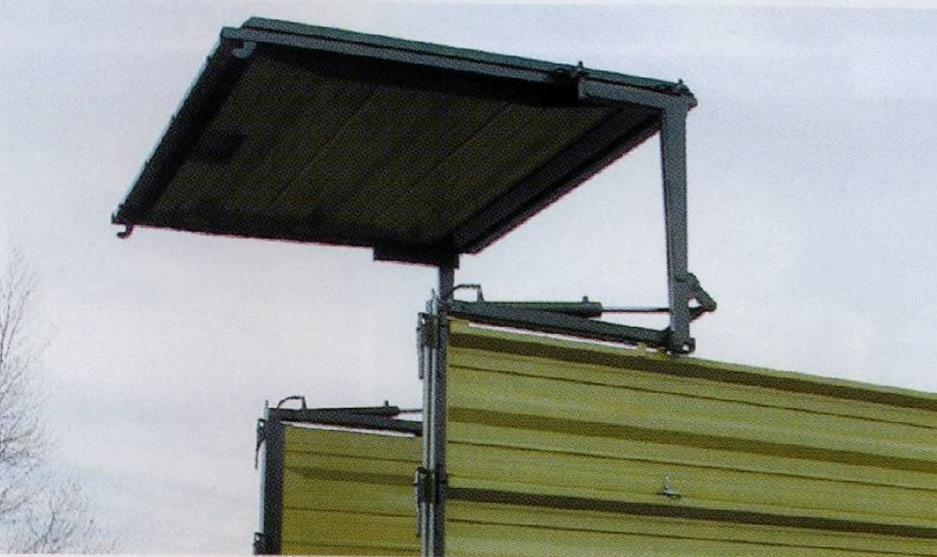

14 Egytengelyes pótkocsik Pótkocsik Különleges alacsony platómagasság Silópótkocsi automata hátfallal

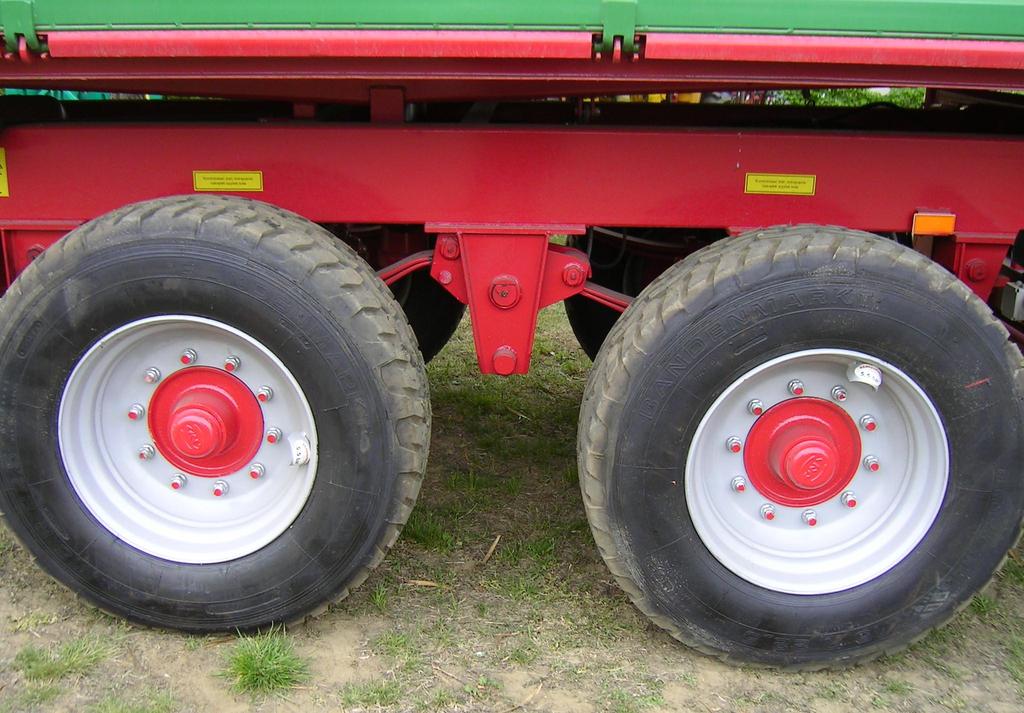

15 Pótkocsik Tandem futómű

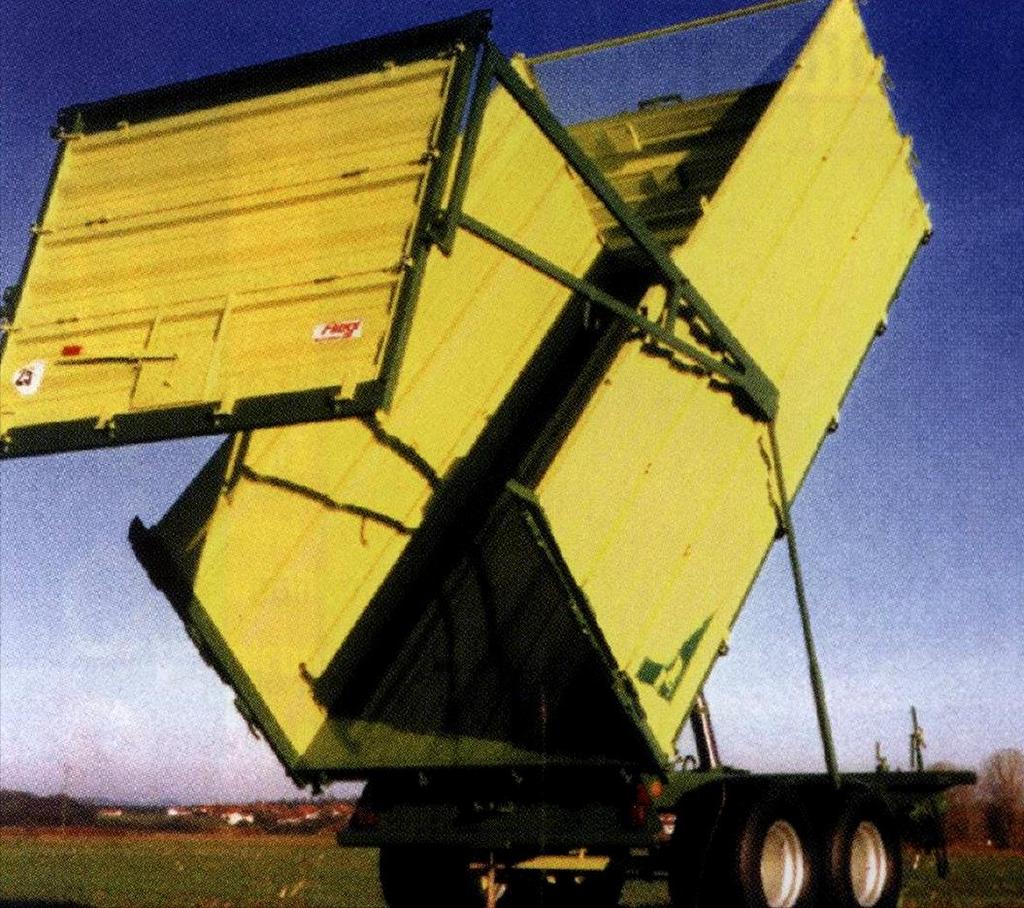

16 Pótkocsik Három oldalra billentő pótkocsi Autómata nyitású hátoldal Silótakarmány felépítmény

17 TANDEM futómű Pótkocsik

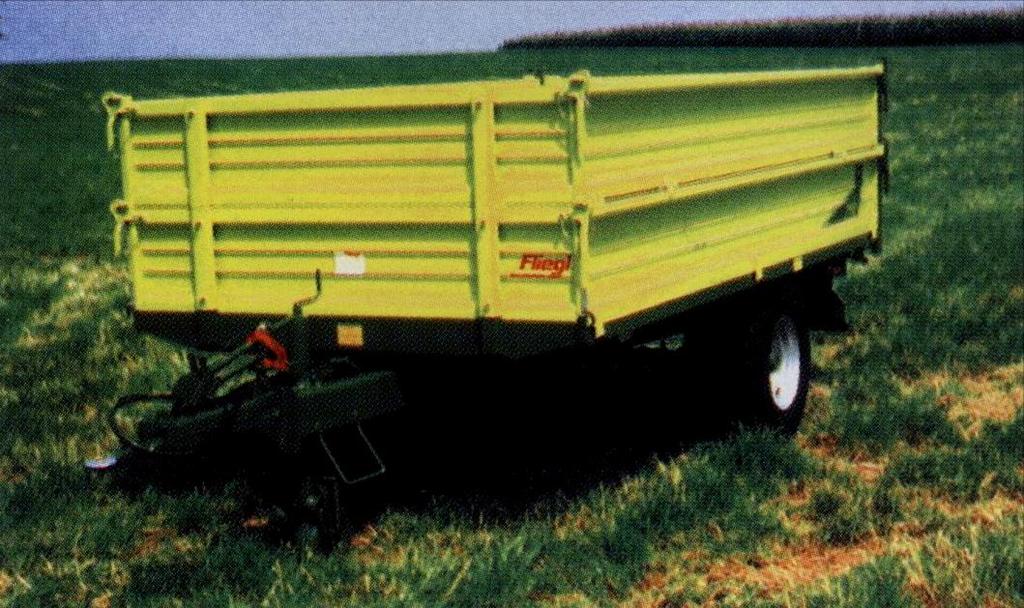

18 Egytengelyes pótkocsi Pótkocsik

19 Egytengelyes pótkocsik Pótkocsik Tengelyük a tömegközépponttól hátrafelé eltoltan helyezkedik el, Tömegük 30-35%-át átadják a vontató erőgépnek, ezzel növelik adhéziós tömegüket, Általában hátra és oldalra is billenthető, Magasított oldalfalakkal szerelhető fel, Futóművűk rugózatlan vagy rugózott, Az erőgép vonóhorgához kell kapcsolni.

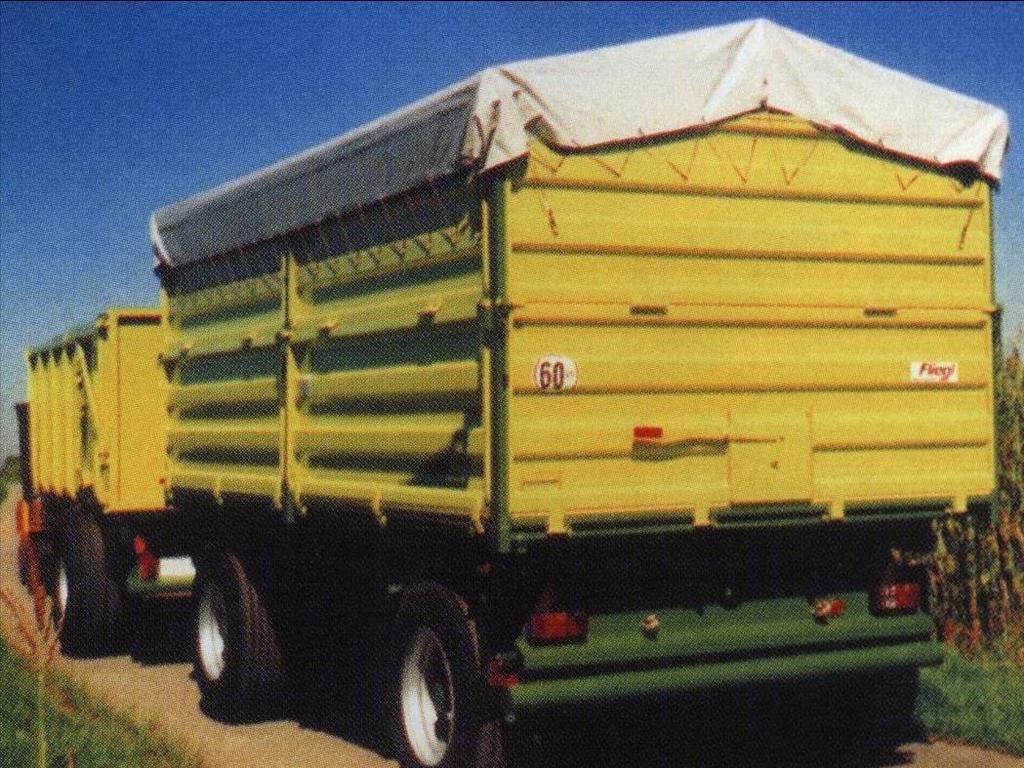

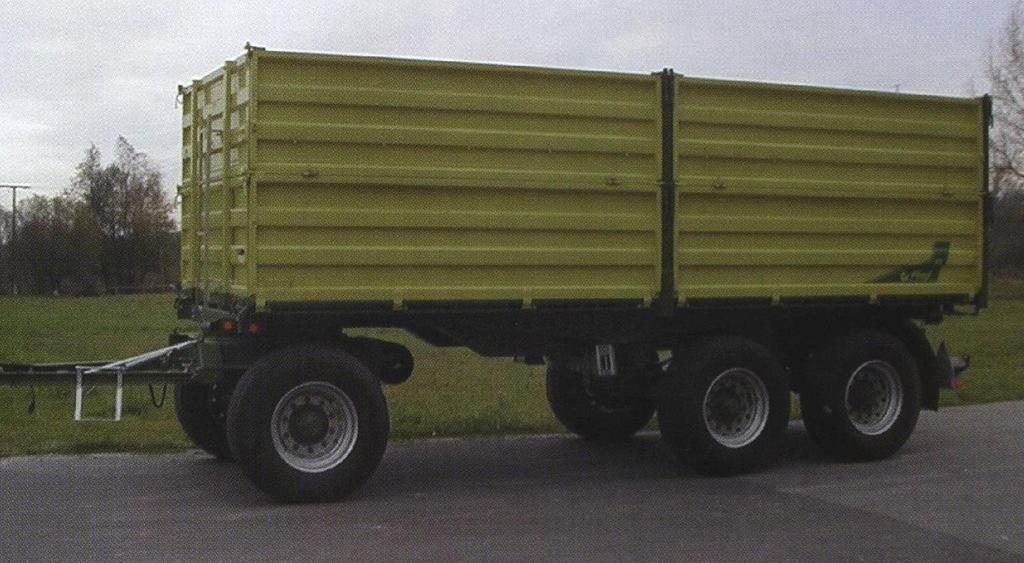

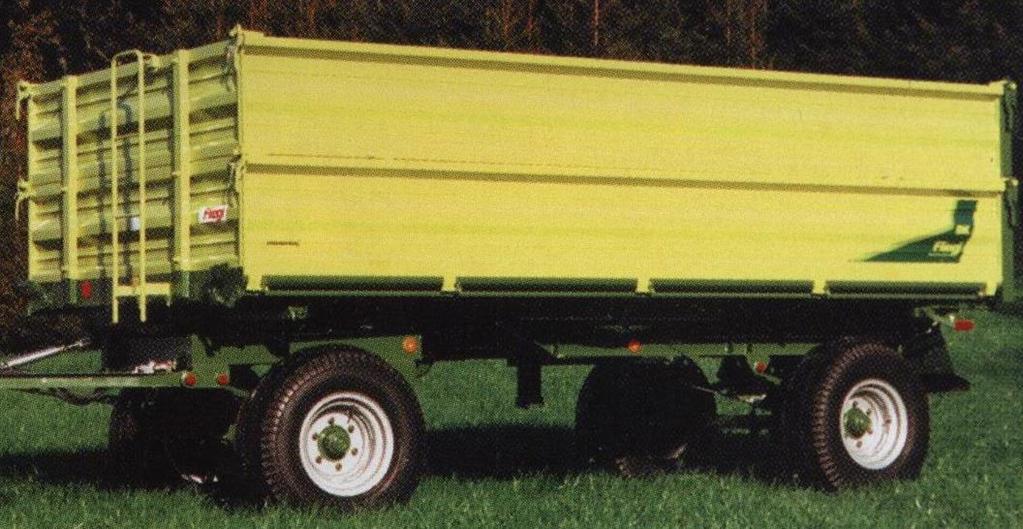

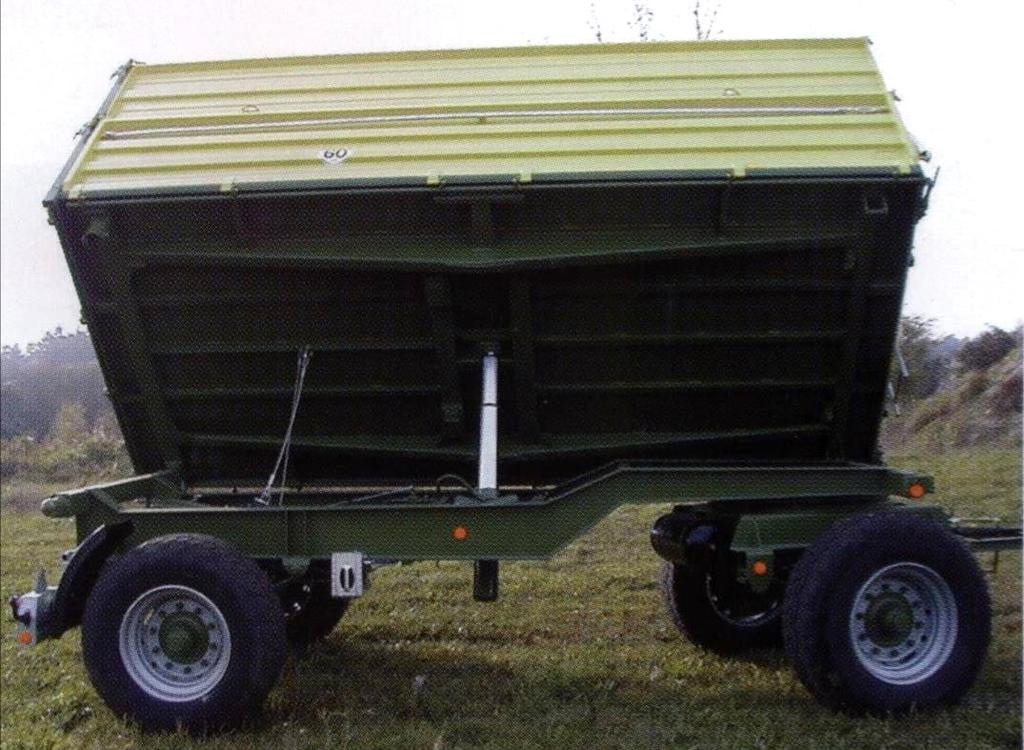

20 Pótkocsik Billentés Kéttengelyes pótkocsik

21 Kéttengelyes pótkocsik Pótkocsik

22 Pótkocsik Kéttengelyes pótkocsik kocsiszekrényük oldalra billenthető, magasított oldalfalakkal szerelhető fel, futóművük rugózott, kormányszerkezetük forgózsámolyos vagy trapéz kormányzású, fékrendszere minden kerékre ható légfék és két kerékre ható rögzítőfék, összekapcsolás a mechanikus vagy autómatikus működtetésű vonófejhez történik.

23 Pótkocsik Háromtengelyes pótkocsi Erősített forgózsámoly

24 Pótkocsik Egytengelyes pótkocsik előnyei Növelik a traktor adhéziós (hajtó kerekekre) eső tömegét, jobb tapadás. Egyszerűbb szerkezeti kialakítás. Jobb manőverező képesség. Egytengelyes pótkocsik hátrányai Kisebb teherbírás. Nem kapcsolhatók össze. Terheli a traktor futóművét.

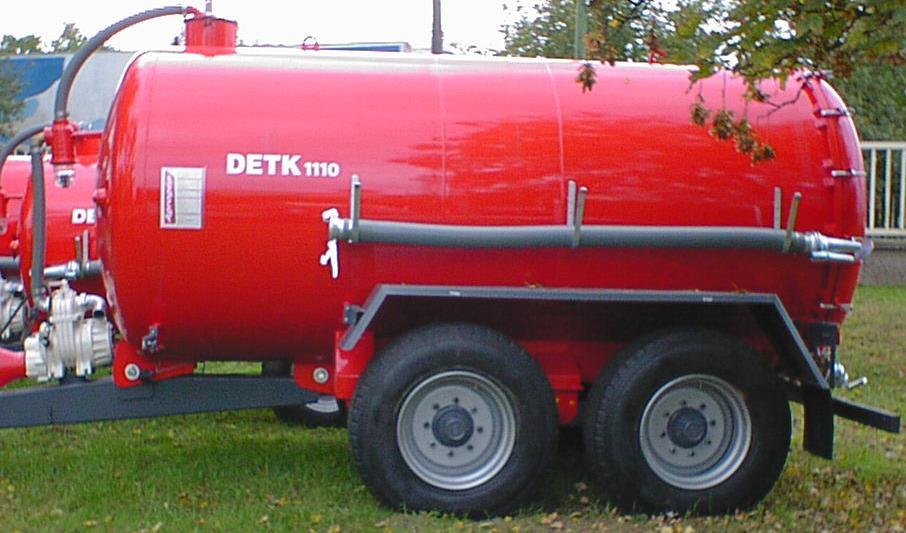

25 Kompresszoros tartálykocsi MENÜ Pótkocsik Speciális rendeltetésű pótkocsik

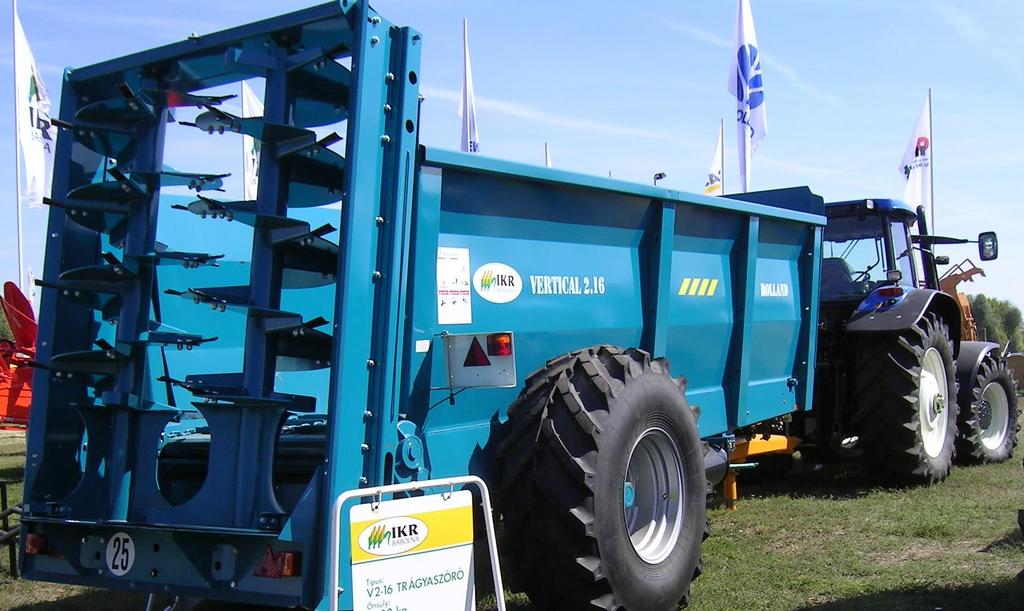

26 Istállótrágya-szóró pótkocsi Pótkocsik

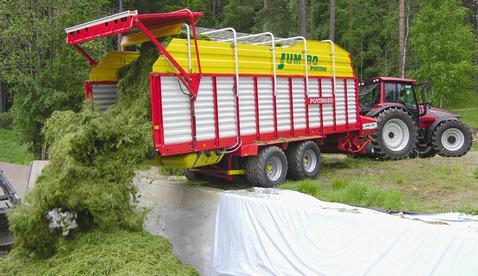

27 Pótkocsik Zöldtakarmány-szállító pótkocsi

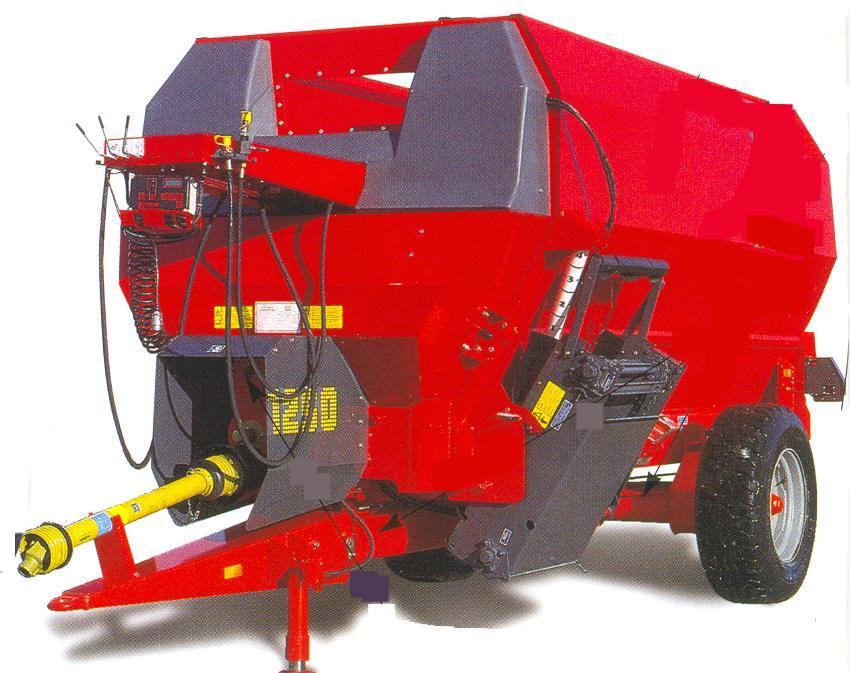

28 Pótkocsik Takarmánykeverő-kiosztó pótkocsi

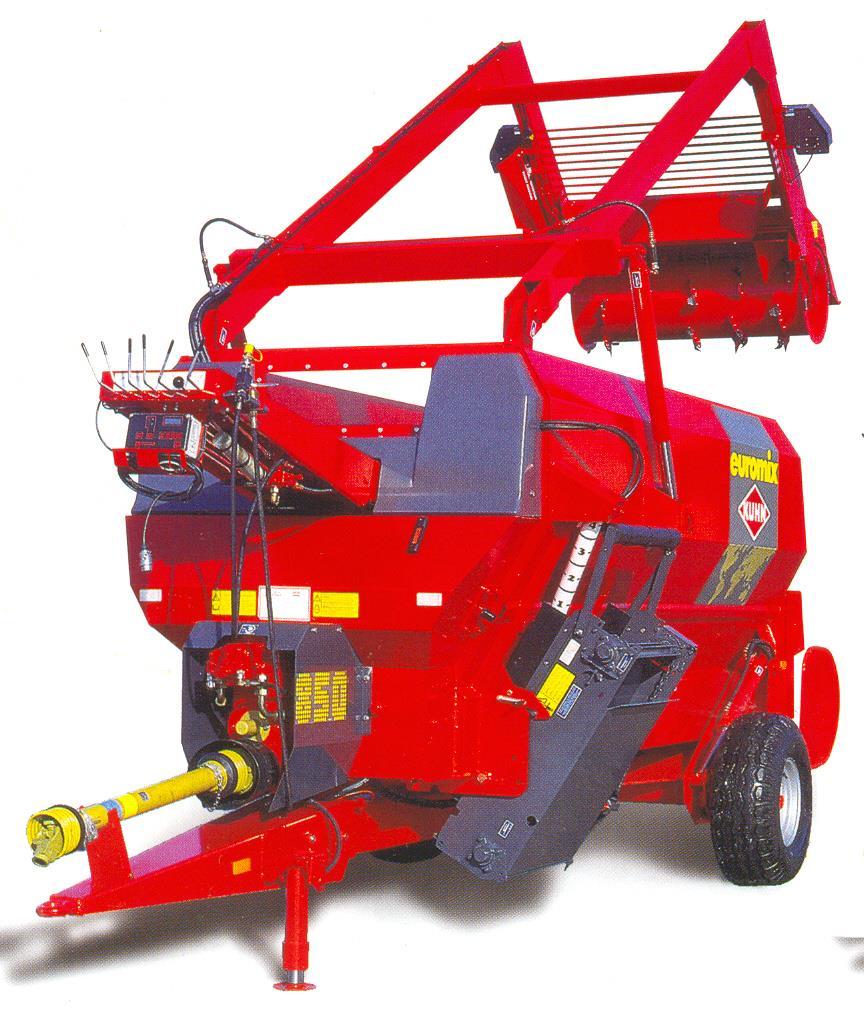

29 Pótkocsik Takarmánykeverő-kiosztó pótkocsi silómaróval Silómaró

30 Szállító- és rakodógépek Folyamatos üzemű szállító és rakodógépek Szállítószalagok, Szállítócsigák, Kaparóelemes szállítóberendezések, Serleges felhordók, Gravitációs szállítók, Pneumatikus szállítóberendezések: Nyomólégáramú, Szívólégáramú.

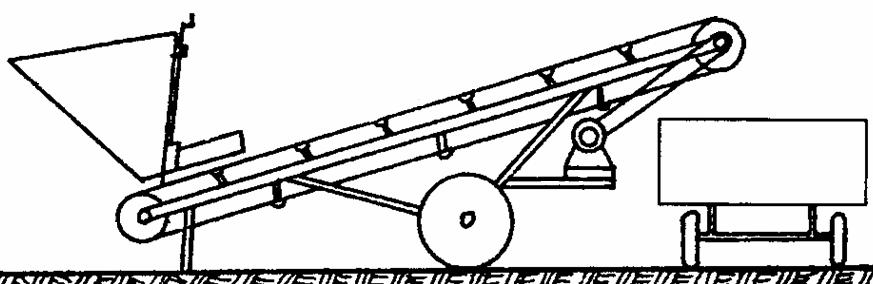

31 Szállítószalag Szállító- és rakodógépek Vázszerkezet 2 Járókerék 3 Heveder 4 Garat Hajtódob a villanymotorral 6 Feszítődob 7 Támasztógörgők 8 Szögállító berendezés 2

32 Szállító- és rakodógépek Szállítószalag

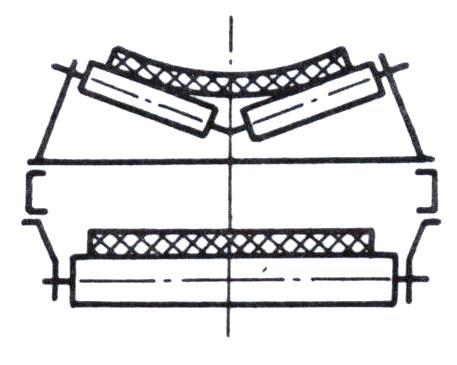

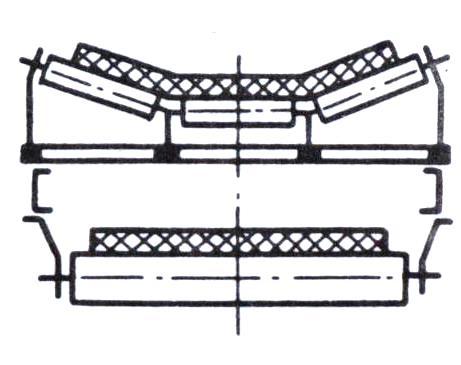

33 Heveder kialakítások Szállító- és rakodógépek Sík szalag Vályús szalag

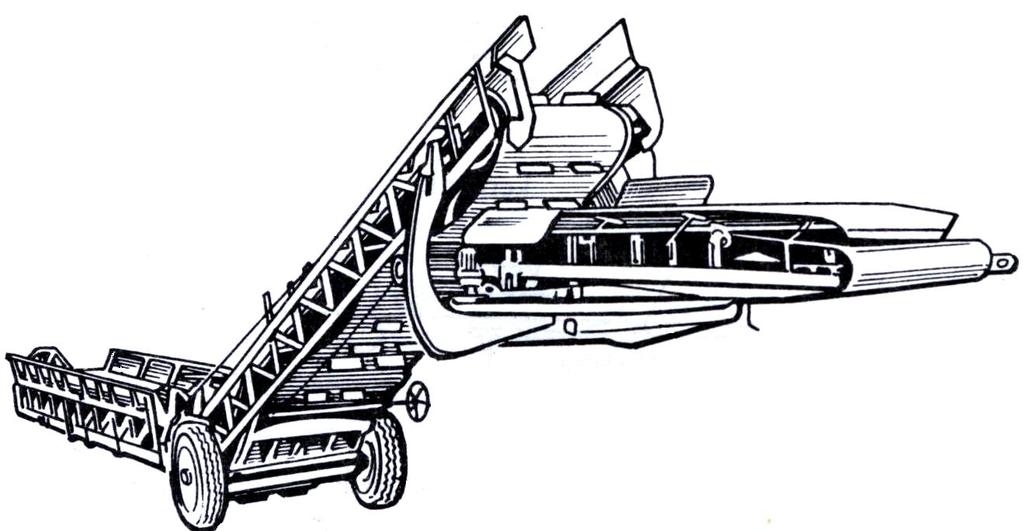

34 Többrészes szállítószalag Szállító- és rakodógépek Fogadógarat Elforgatható adagoló Ferde elhordó

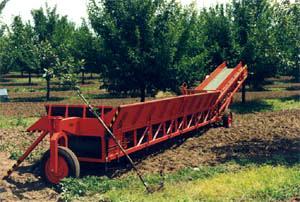

35 Mobil fogadószalag Szállító- és rakodógépek

36 Szállító- és rakodógépek Szállítószalag alkalmazása Ömlesztett, darabos vagy zsákos anyagok vízszintes illetve szög alatt történő szállítására alkalmas. Szállítási teljesítményét meghatározza [m³/h], [kg/s] szalag sebessége, ömlesztett áru sűrűsége, szállított anyag keresztmetszete.

37 Szállító- és rakodógépek Szállítószalag szerkezeti részei Szállítóeleme végtelenített heveder anyaga textilbetétes gumi vagy műanyag, kialakítása sík vagy vályús lehet, ferde irányú szállításhoz keresztbordákkal szerelik. Hajtódob a villanymotorral Feszítődob Támasztógörgők Szögállító berendezés Váz és járószerkezet

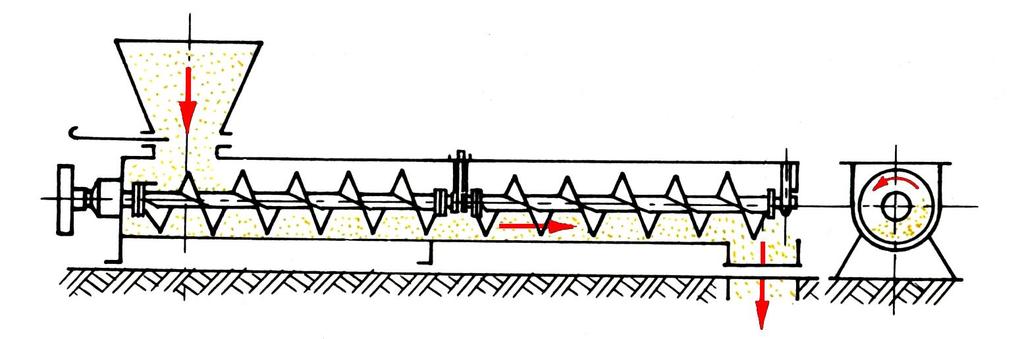

38 Szállítócsigák Szállító- és rakodógépek Garat 2 Csigavályú 3 Szállítócsiga 4 Ürítőfej 5 Hajtás a villanymotorral 4

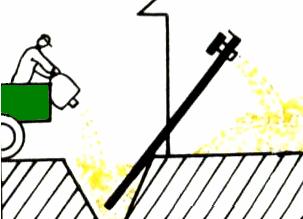

39 Szállító- és rakodógépek Szállítócsiga alkalmazási területei

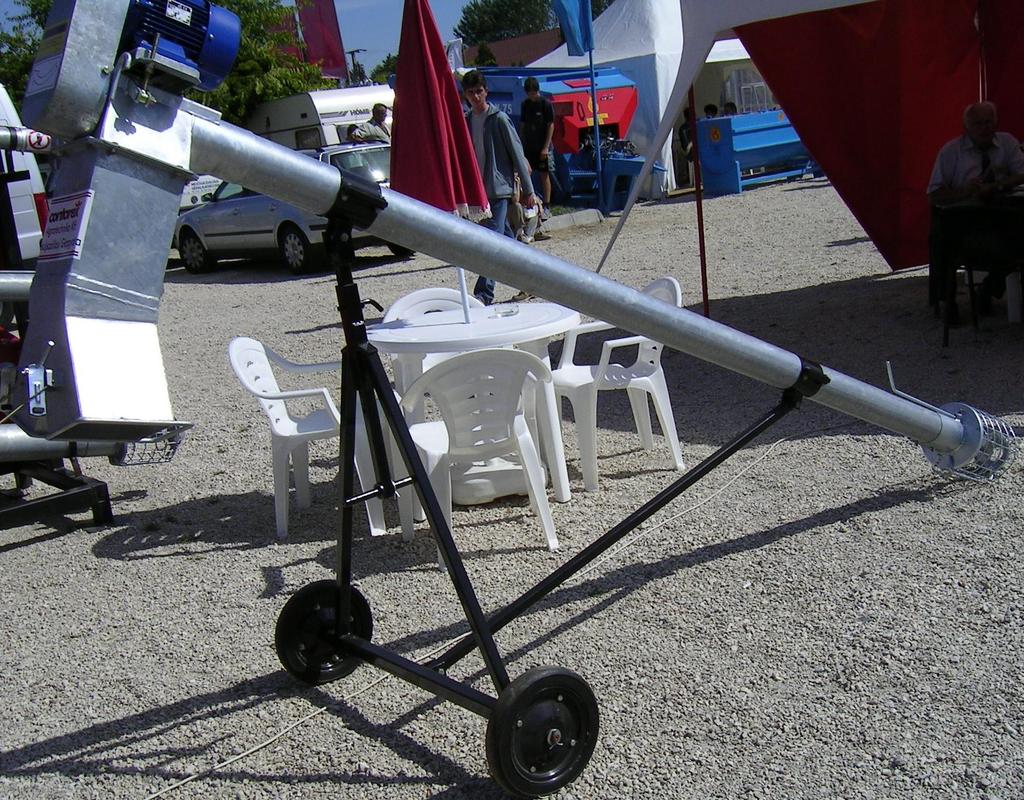

40 Mobil zsákolócsiga Szállító- és rakodógépek

41 Szállító csigák Szállító- és rakodógépek

42 Mobil zsákolócsiga Szállító- és rakodógépek

43 Szállító- és rakodógépek Szállítócsigák alkalmazása Szemes termények vízszintes és függőleges szállítására egyaránt alkalmas. Alkalmazható önálló szállítóberendezésként vagy különböző munkagépekbe szerelve. (kombájn, magtisztító, stb.) Szerkezeti részei csigavályú, 2-3 m hosszú egymáshoz kapcsolódó elemekből áll csigatengely, csigalevél, felszedőfej vagy garat, ürítőfej, hajtás a villanymotorral.

44 Szállító- és rakodógépek Szállítási teljesítményét meghatározza [m³/h], [kg/s] csiga átmérője, fordulatszáma, menetemelkedése, szögállása.

45 Szállító- és rakodógépek Kaparóelemes szállítóberendezés Vályú (zárt vagy nyitott) 2 Lánc 3 3 Kaparólapok 4 Hajtás a villanymotorral

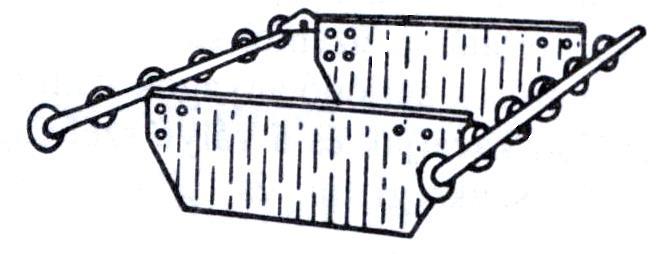

46 Szállító- és rakodógépek Kaparóelemes szállítóberendezés Kaparólapok Vonóelem (lánc)

47 Szállító- és rakodógépek Kaparóelemes szállítók alkalmazása Ömlesztett anyagok főleg szemes termények vízszintes és szög alatt történő szállítására alkalmazzák. Munkagépekbe szerelve is alkalmazzák. (arató cséplő gép mag és kalászfelhordója, magtári gépeken, stb.) Szerkezeti részei zárt vagy felül nyitott vályú vonóeleme görgős lánc kaparólapok, anyaga fém, gumi, bőr, hajtó lánckerék a hajtóművel feszítő lánckerék

48 Szállító- és rakodógépek Előnye, az egyszerű szerkezeti kialakítás. Hátránya a gyors kopás. Szállítási teljesítményét meghatározza [m³/h], [kg/s] kaparólapok keresztmetszete, lánc sebessége.

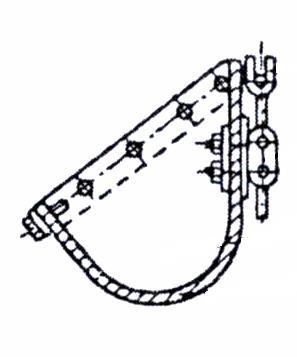

49 3 Serleges felhordó Szállító- és rakodógépek 1 Vonóelem (lánc) Serlegek 3 Hajtódob a villanymotorral 4 Feszítődob 5 Fogadógarat 6 Ürítőgarat 2 4

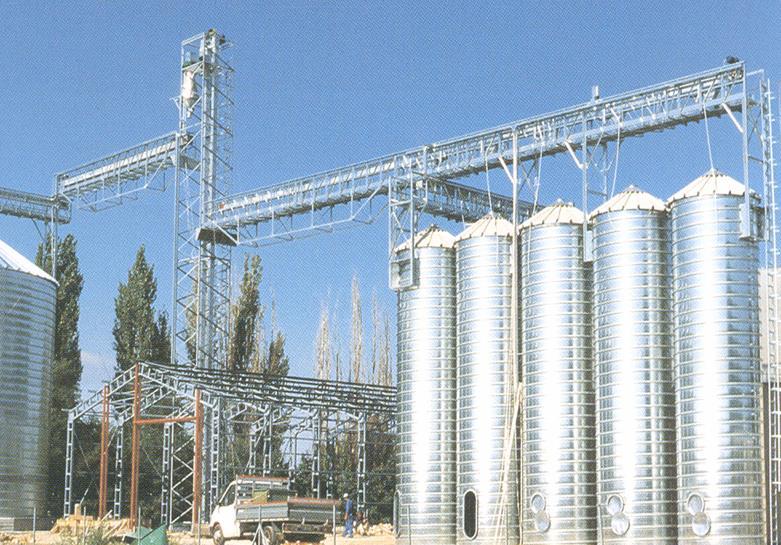

50 Serleges felhordó Szállító- és rakodógépek

51 Serleges felhordó alkalmazása Szemes termények függőleges irányú szállítására alkalmas. Szemestermény szárítóknál alkalmazzák. Szerkezeti részei vonóeleme végtelenített heveder vagy lánc, serlegek, hajtódob a hajtóművel, feszítődob a feszítőszerkezettel, fogadó és ürítőgarat. Szalagsebesség 1-4 m/s. Szállító- és rakodógépek

52 Szállító- és rakodógépek Pneumatikus szállítóberendezések Alkalmazása Szemes termények és szecskázott szálas anyagok szállítására és rakodására használják. A gabonafúvókat mezőgazdasági üzemekben gabonatárolókban és malmokban alkalmazzák. Típusai Nyomórendszerű gabonafúvók Szívórendszerű gabonafúvók.

53 Nyomórendszerű gabonafúvók Szállító- és rakodógépek Nyomócső 2 Garat 3 Ventillátor 4 Adagoló Adagolón keresztül a csővezetékbe juttatott terményt a légáram magával ragadja majd a tárlóhelyre fújja. Az adagolóberendezés lehet cellás kerék, csappantyús, injektoros. Légsebesség m/s.

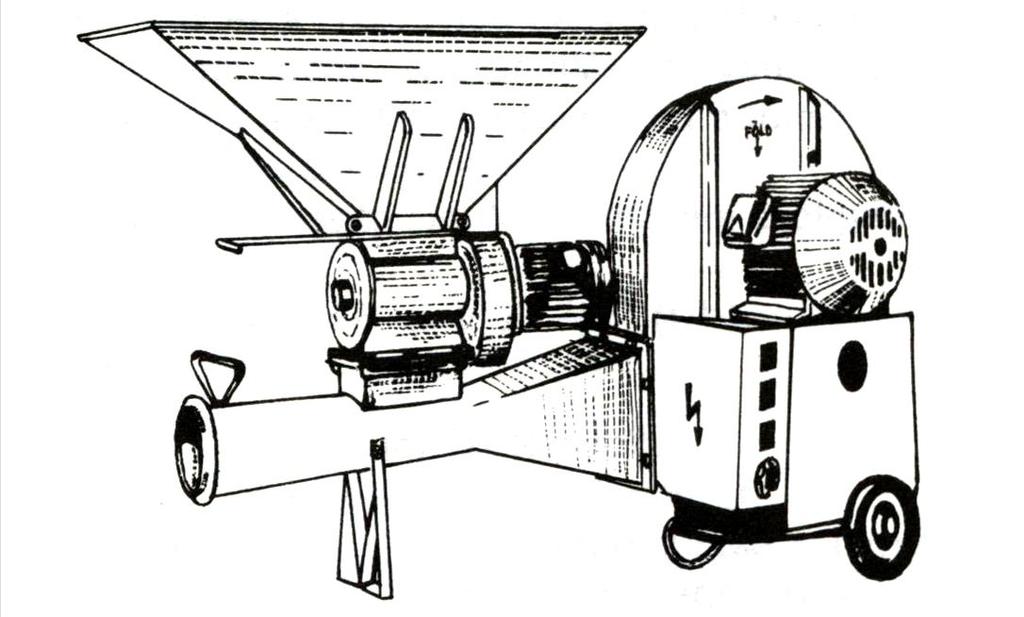

54 Szállító- és rakodógépek Nyomórendszerű gabonafúvó Ventillátor Gara t Adagol ó

55 Szállító- és rakodógépek Szívórendszerű gabonafúvók 5 1 Szívócső 2 Ciklon Garat 4 Szűrő 5 Ventilátor A duplafalú szívócsövön keresztül kerül a termény a légáramba, majd a leválasztó ciklonba leválik. A levegőszűrőn keresztül a szívóventillátoron át távozik.

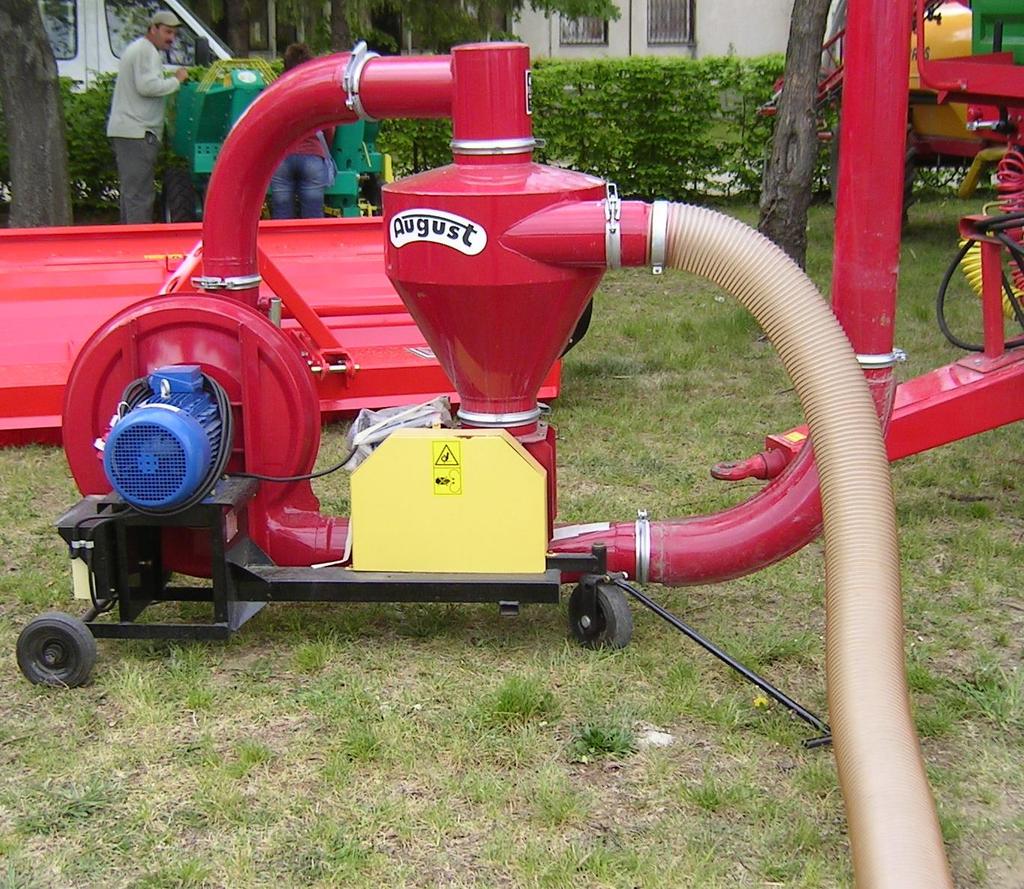

56 Szívórendszerű gabonafúvó Szállító- és rakodógépek Szívófej 2 Csővezeték 3 Leválasztó ciklon 4 Szűrő 5 Szívóventillátor

57 5 3 Szállító- és rakodógépek Szívó-nyomó rendszerű gabonafúvó 4 1 Szívófej 2 Szívócső 3 Ciklon 4 Adagoló 2 5 Szívó levegőcső 6 Ventillátor 7 Csatlakozás 1 6 7

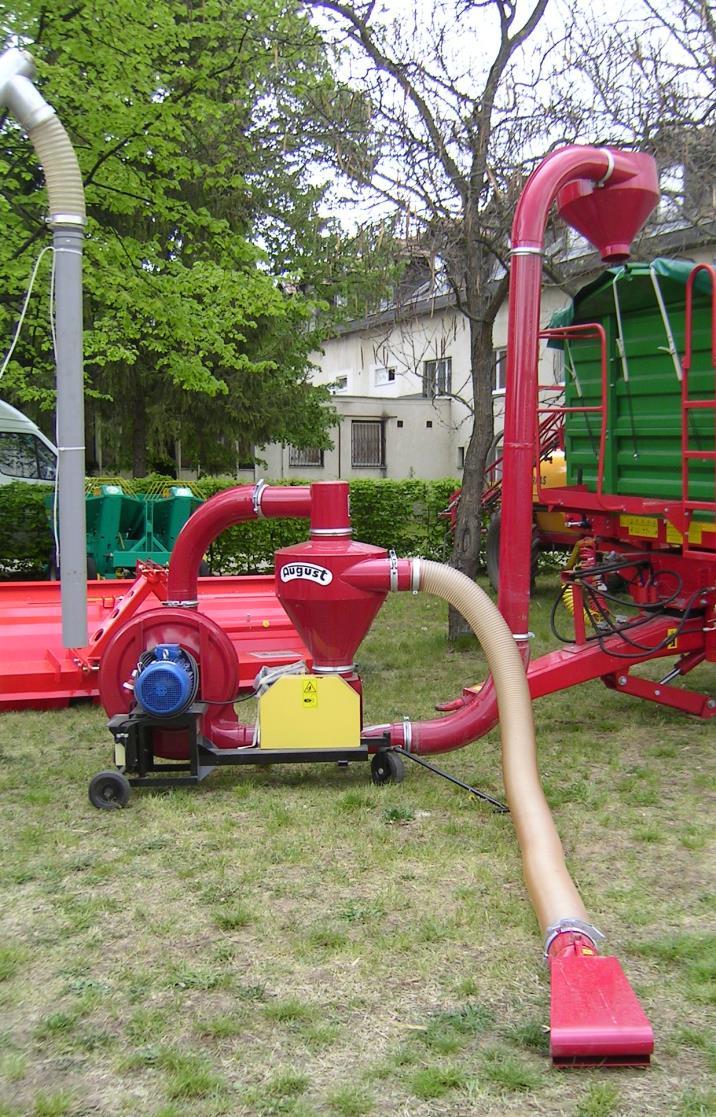

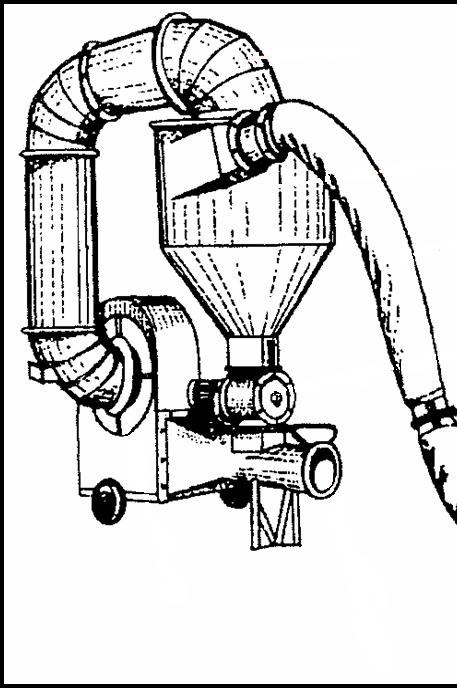

58 Szívó-nyomó rendszerű gabonafúvó Szállító- és rakodógépek

59 Gravitációs szállítóberendezések Szállító- és rakodógépek Alkalmazása A gravitációs erő hatására függőleges vagy lejtős pályán lefelé irányuló szállítást tesznek lehetővé. Típusai Ejtőcsövek (surrantócsövek) ömlesztett anyagokhoz. Csúszópályák zsákokhoz vagy egységrakományokhoz. Görgős pályák darabos árúkhoz vagy egységrakományokhoz.

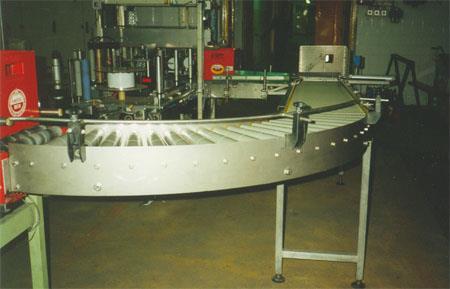

60 Görgős pálya Szállító- és rakodógépek

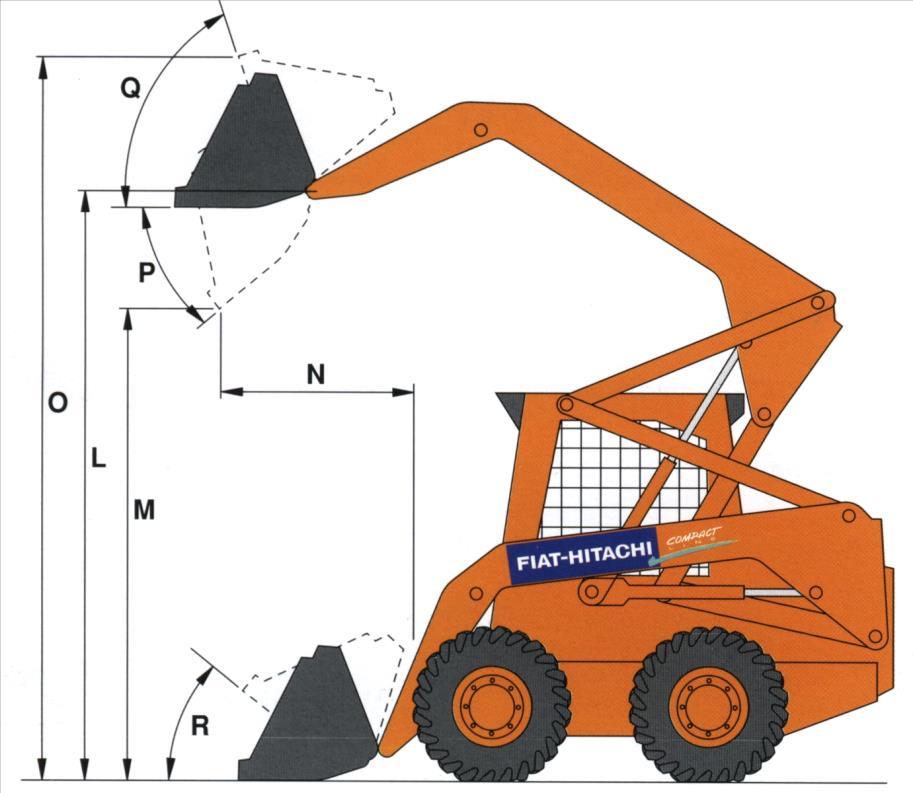

61 Szakaszos üzemű rakodók Szakaszos üzemű rakodógépek Homlokrakodók A homlokrakodók általában traktorra szerelhető kivitelben készülnek, de vannak önjáró változatai is. Fő jellegzetességük, hogy a teheremelő karok csak a traktor hossztengelyének síkjában mozognak. Traktoros homlokrakodó gépek A teheremelő karok és munkaeszközök mozgatása a erőgép hidraulikus rendszeréről működtetett munkahengerekkel történik. Munkaeszközeik általában cserélhetőek.

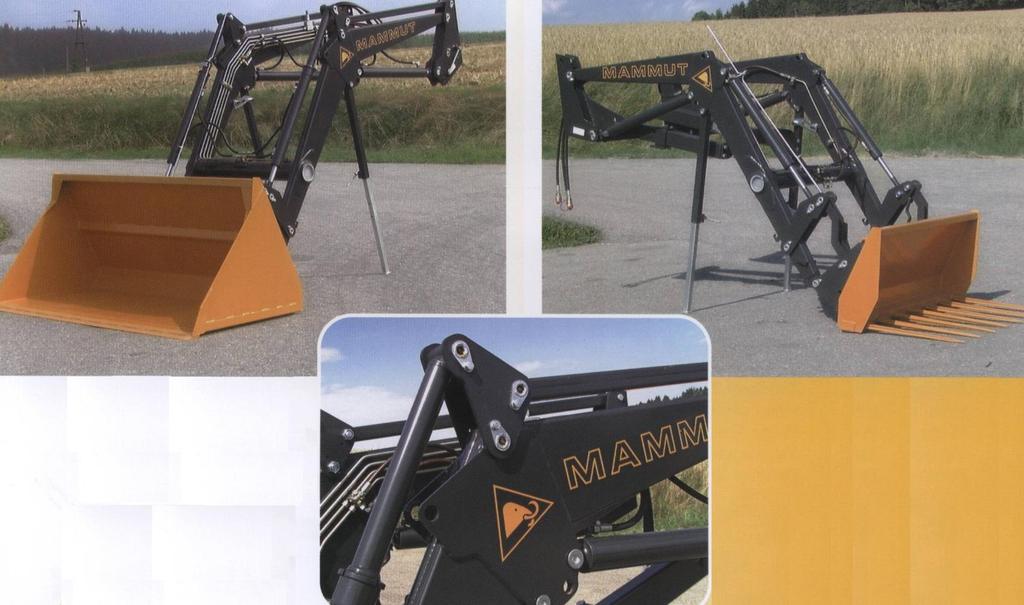

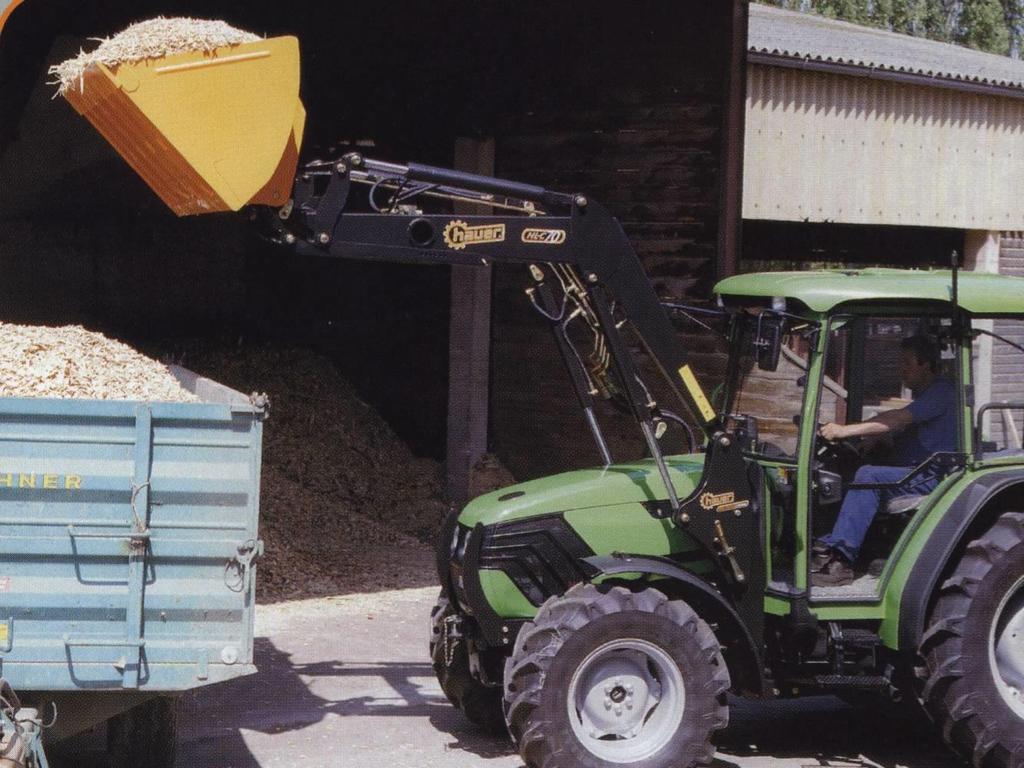

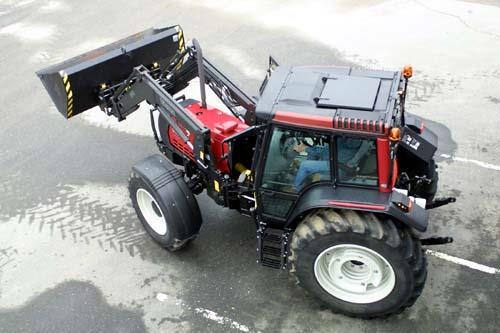

62 Homlokrakodó Szakaszos üzemű rakodók

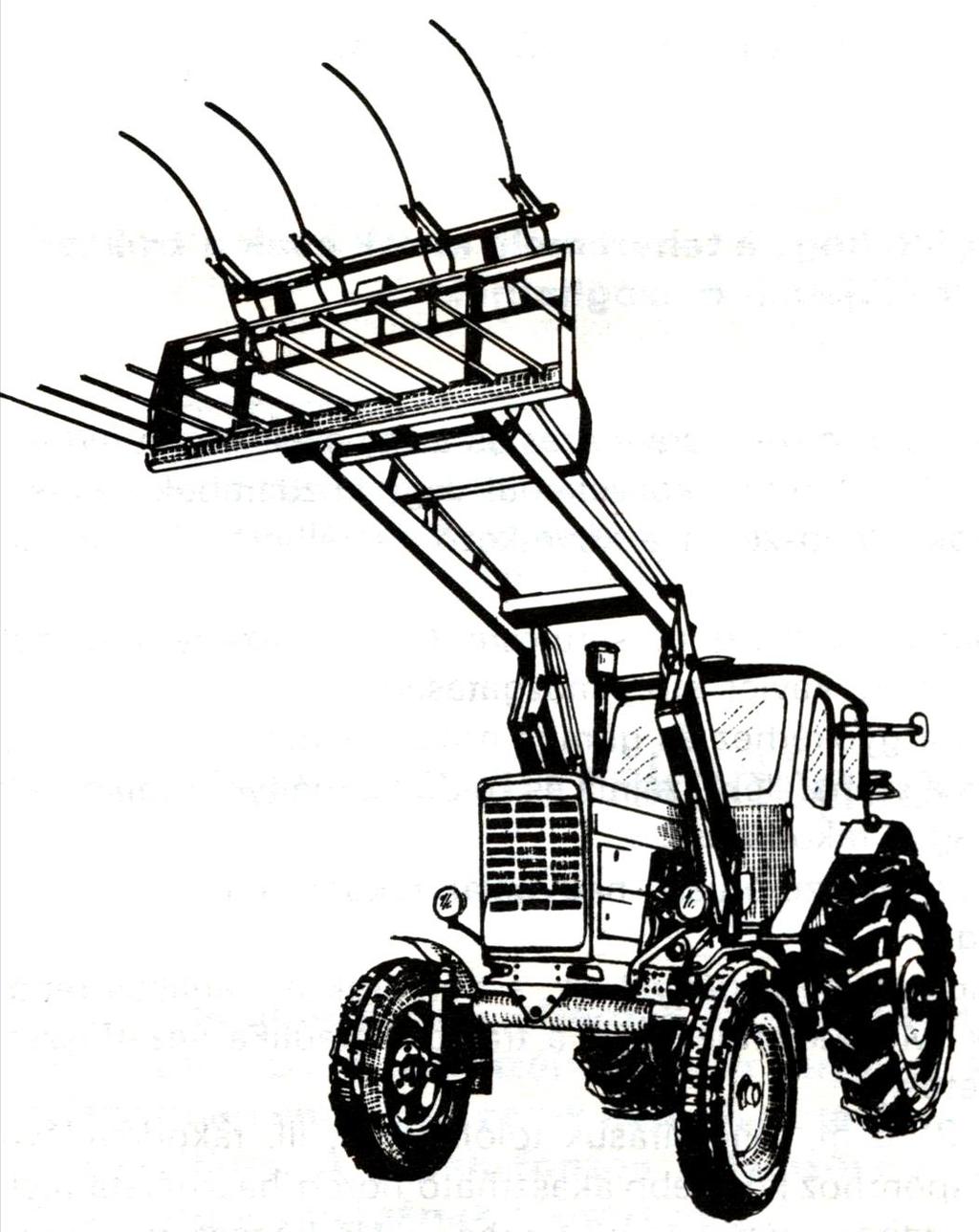

64 Homlokrakodó Szakaszos üzemű rakodók Kazalrakó villa Párhuzamvezet ő rudazat

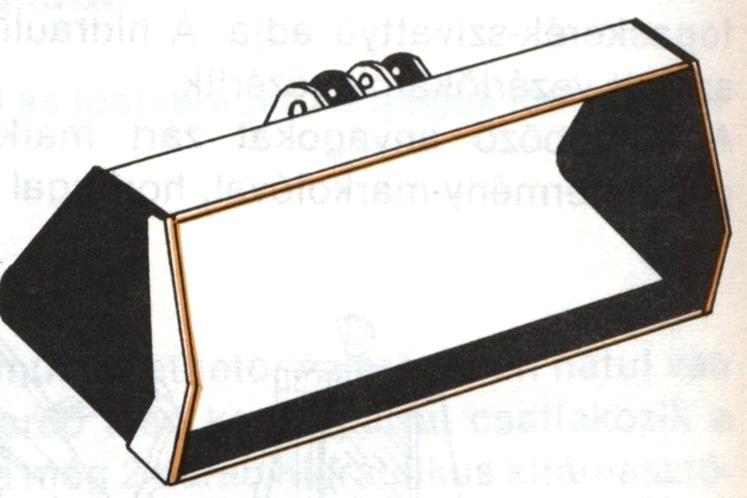

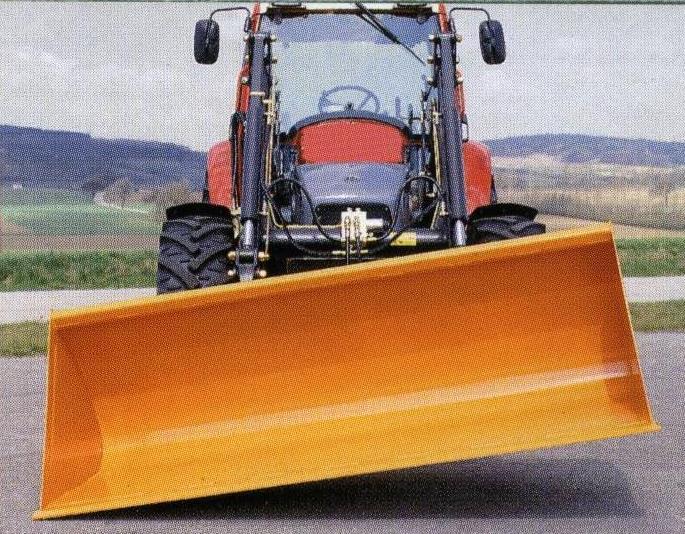

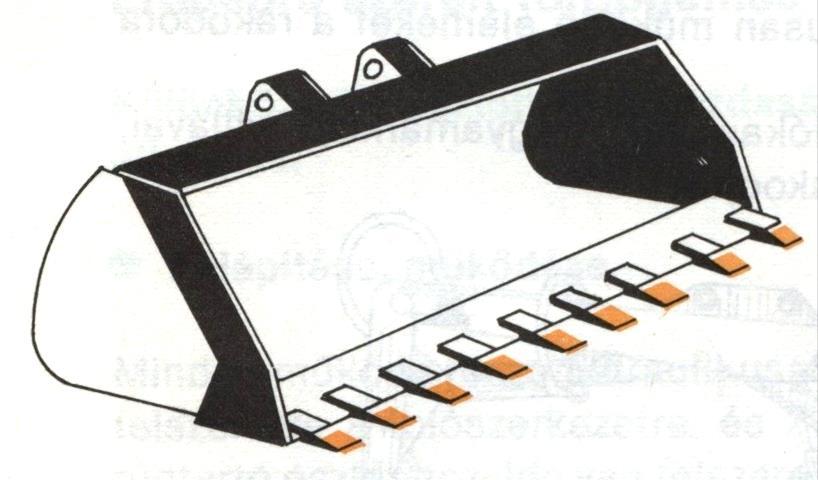

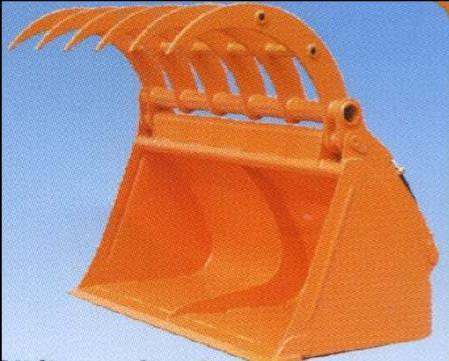

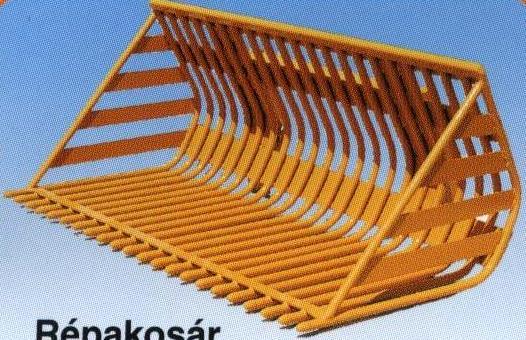

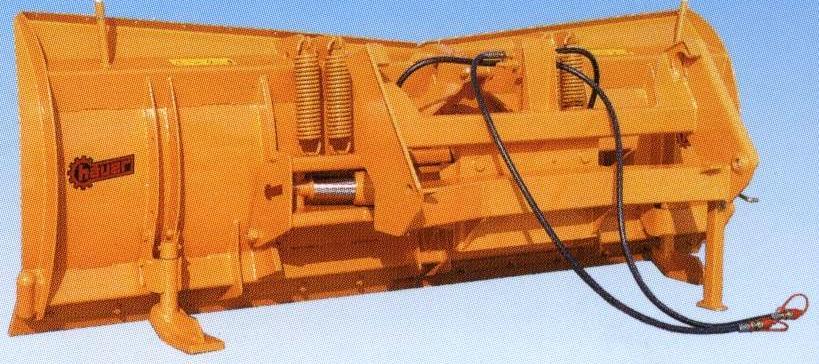

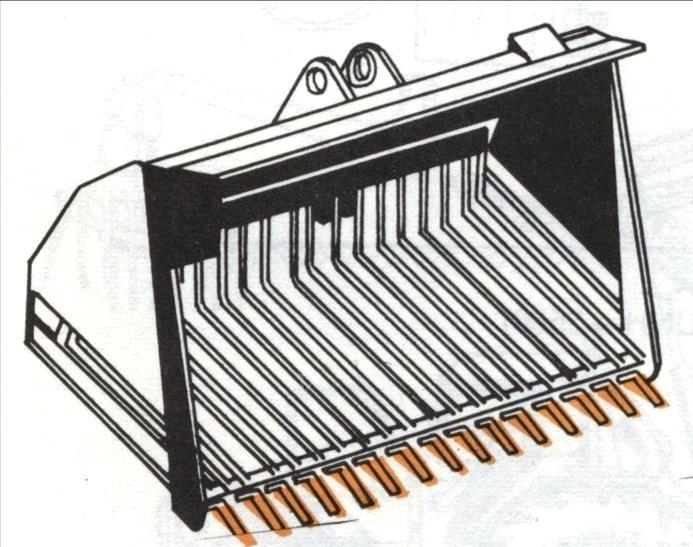

65 Szakaszos üzemű rakodók Cserélhető munkaeszközök Rakodókanál Gumórakó kanál Tolólap Könnyített kanál

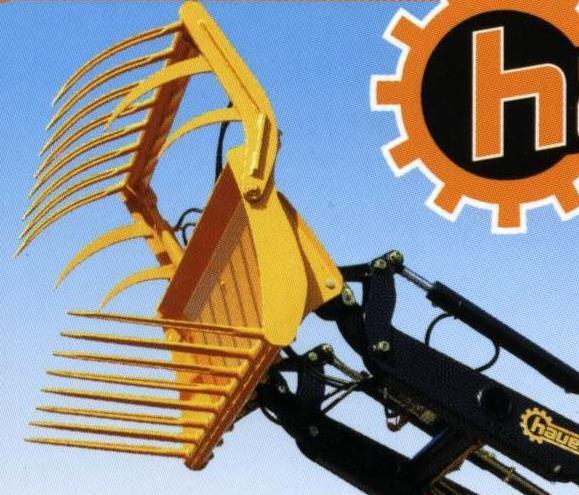

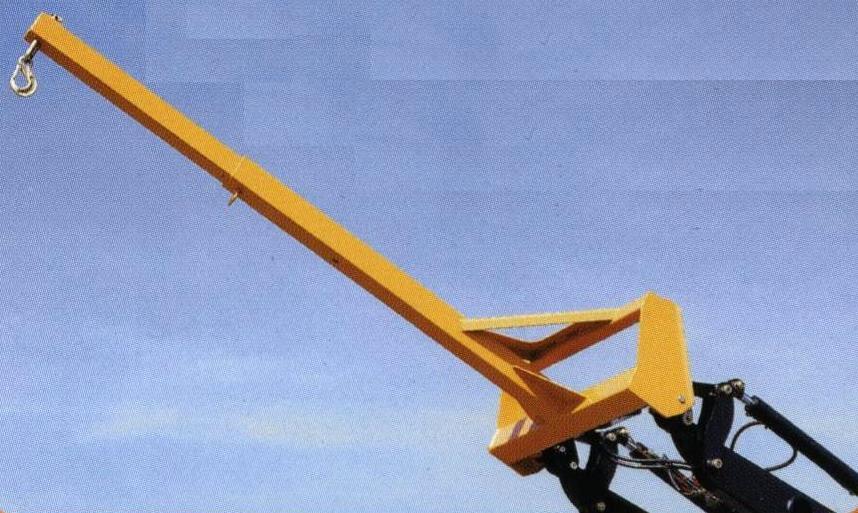

68 Cserélhető munkaeszközök Szakaszos üzemű rakodók Rakodó kanál Emelőhorog Trágyavilla Gumórakó kanál Rönkrakó Tolólap

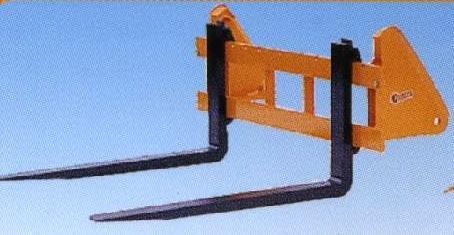

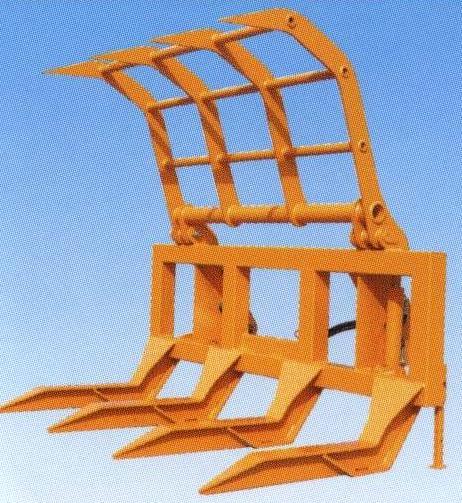

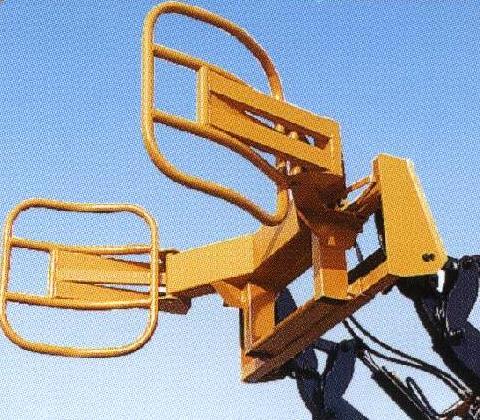

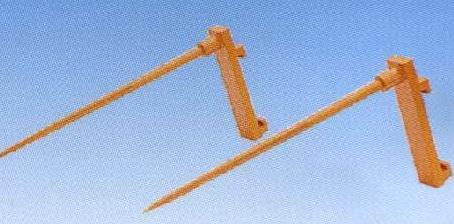

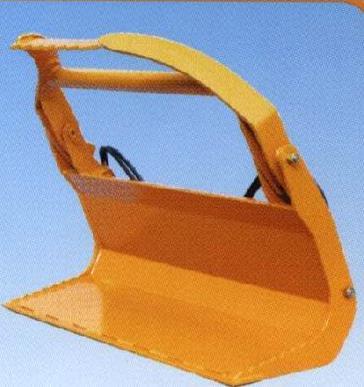

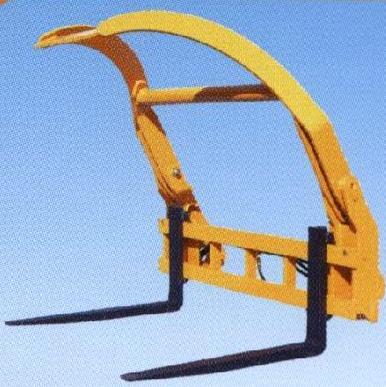

69 Silóharapólapát MENÜ Cserélhető munkaeszközök Bálafogó Szakaszos üzemű rakodók Nagybálatű Gyalulólap Raklapvillák

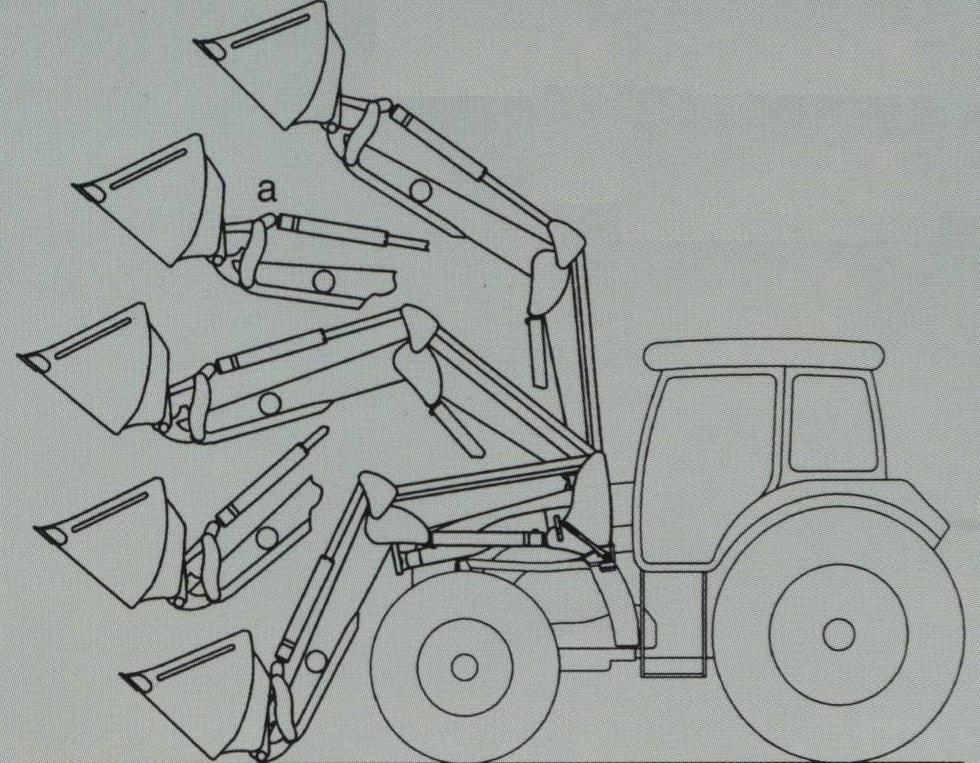

70 Párhuzamvezetés Szakaszos üzemű rakodók

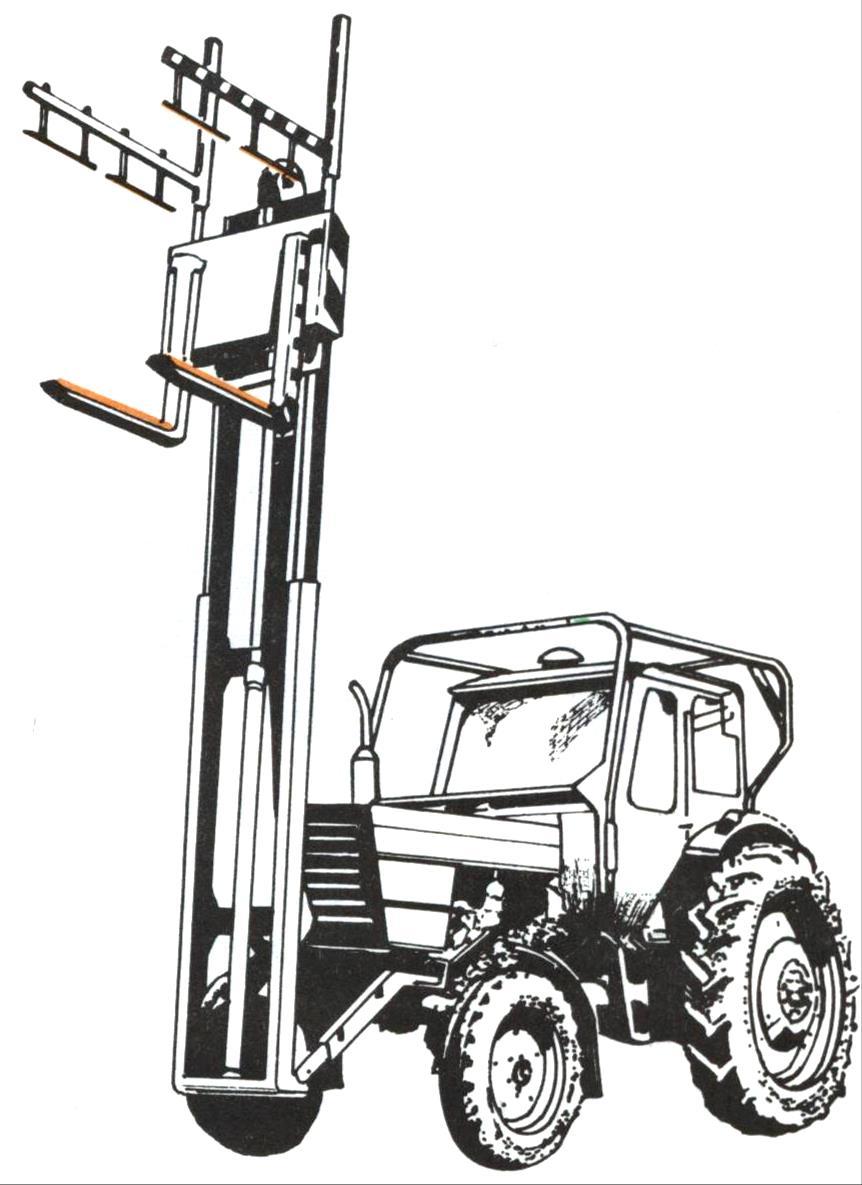

71 Szakaszos üzemű rakodók Homlokrakodó Villás emelő

72 Szakaszos üzemű rakodók Forgógémes rakodógépek Közös jellemzőjük, hogy többrészes gémszerkezetük egy bizonyos körszektorban elforgatható. Általában vontatott, traktorra vagy tehergépkocsira szerelhető kivitelben készülnek, pl. KCR MTZ traktorra szerelhető. UNHZ-500, UNHZ-750, vontatott rakodógépek.

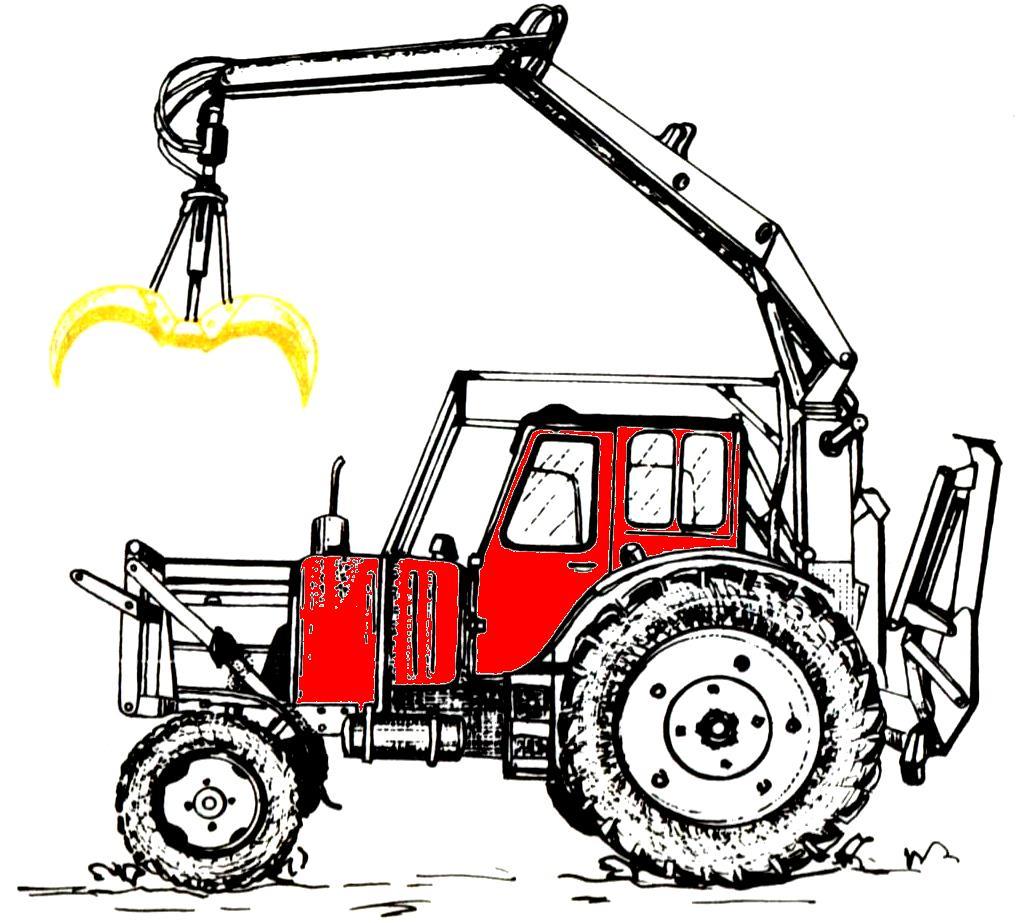

73 Szakaszos üzemű rakodók Rászerelt forgógémes rakodó Oszlop 2 Emelőgém 3 Billentőgém 4 Cserélhető munkaeszközök 5 Kitalpalók 6 Hidraulikus rendszer

74 Szakaszos üzemű rakodók KCR-4010 műszaki adatai Üzemi nyomás 14 MPa Szükséges olajmennyiség 40 dm³/min Emelőnyomaték: 40 knm Daru kar kinyúlása: Hidraulikustoldattal: 4430 mm Hidraulikus toldat nélkül: 3630 mm Elfordulási szögtartomány (vízszintesen): 410 Saját tömeg kitámasztó lábakkal és feltöltött olajtartállyal 1700 kg Kitámasztó talpak feszláva: 4000 mm Felszerelhető az alábbi típusú traktorokra: MTZ-80, MTZ-82, MTZ-550

75 KCR-5010-es erdészeti daru Szakaszos üzemű rakodók A KCR-5010-es típusú hidraulikus daru elsősorban erdészeti üzemmódra kifejlesztett kivitel. Az évek alatt felhalmozódott tapasztalat figyelembe vételével egy korszerűsített, megbízható konstrukciójú daru a KCR-5010-es. A hidraulikusan kitolható támasztólábak segítségével egyszerűsödött a kezelés, valamint növekedett a rakodási teljesítmény. A hidraulikus rendszer elemei korszerűek, a vezető európai mobilhidraulikát gyártó cégek választékából valóak. A KCR-5010-es felszerelhető tehergépkocsira, traktorra, esetleg stabil telepített daruként is ajánlható.

76 Szakaszos üzemű rakodók KCR-5010 erdészeti rakodó A KCR-5010-es felszerelhető tehergépkocsira, traktorra, esetleg stabil telepített daruként is ajánlható.

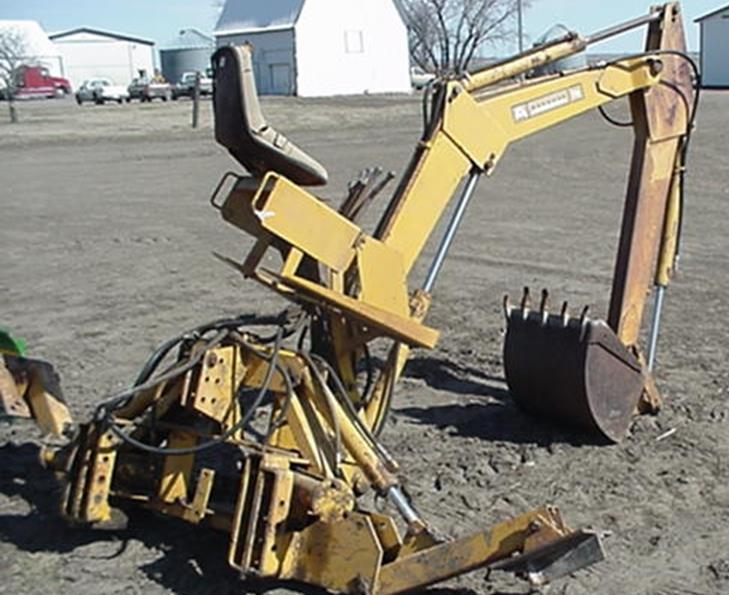

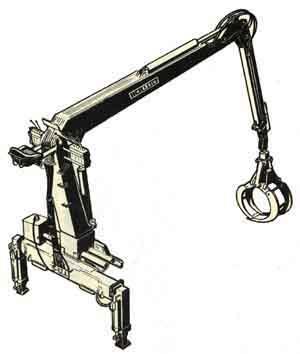

77 Szakaszos üzemű rakodók Függesztett forgógémes rakodó

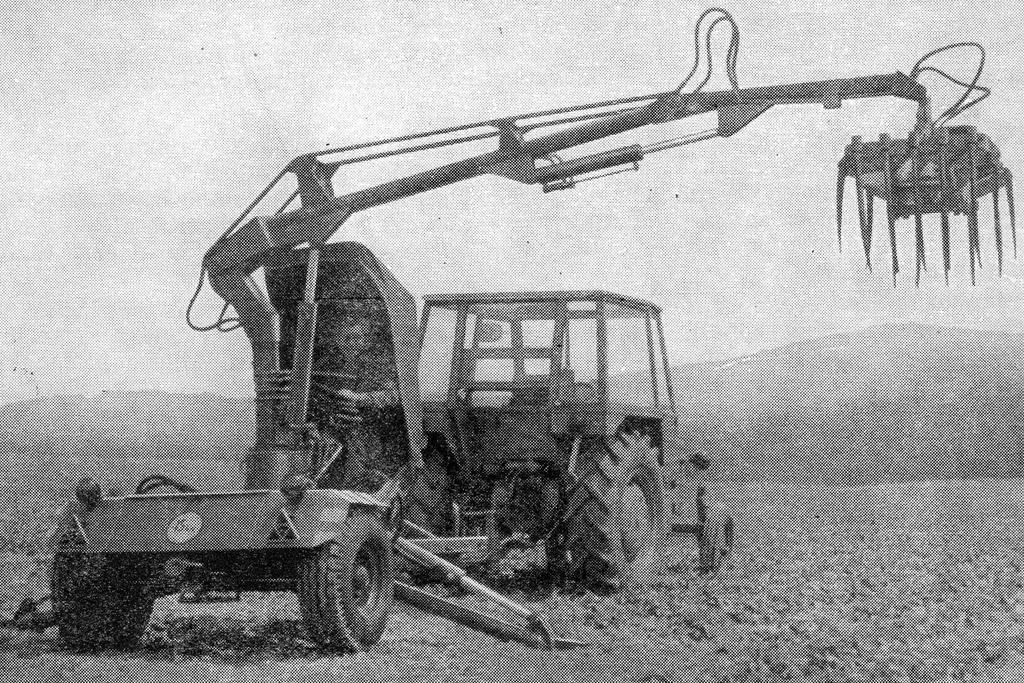

78 Szakaszos üzemű rakodók Vontatott forgógémes rakodógép

79 Szakaszos üzemű rakodók Vontatott forgógémes rakodógép Vonószerkezet 2 Kezelőfülke 3 Forgatható oszlop 4 Vázszerkezet 5 Munkahengerek 6 Emelőgém 7 Billentőgém 8 Munkaeszköz 9 Támasztóbak 10 Járókerék

80 Szakaszos üzemű rakodók Cserélhető munkaeszközök Trágyarakó villa Markolókanál

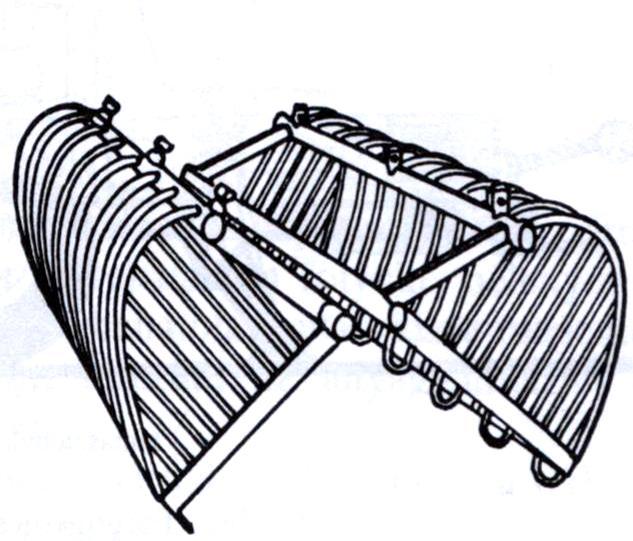

81 Szakaszos üzemű rakodók Cserélhető munkaeszközök Markolókanál szénhez Gumórakó kanál

82 Vontatott forgógémes rakodó szerkezeti részei Hidraulikus rendszer (szivattyú, vezértömb, munkahengerek, olajtartály) Nagyszilárdságú olajtartály, Oszlop, forgatását kettősműködésű munkahengerek végzik. Emelőgém (főgém) Billentőgém (segédgém) Cserélhető munkaeszközök (markolóvilla, markolókanál, gumórakó kanál, rönkrakó villa, horog ) Kitámasztólábak Váz és járószerkezet Szakaszos üzemű rakodók

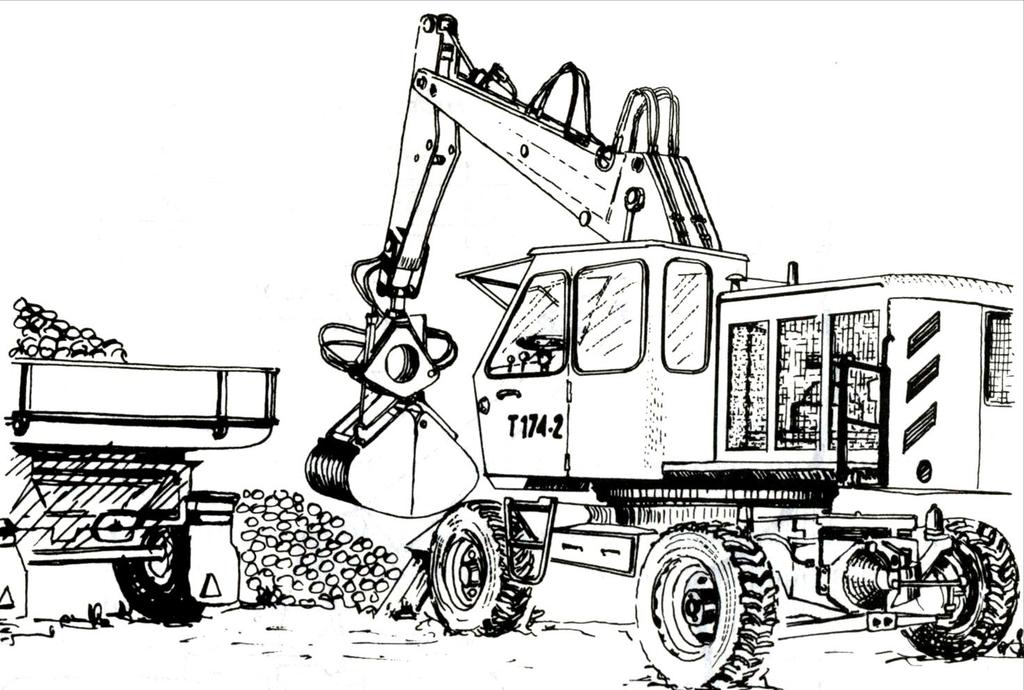

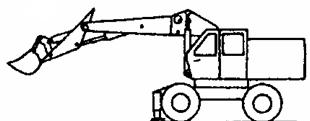

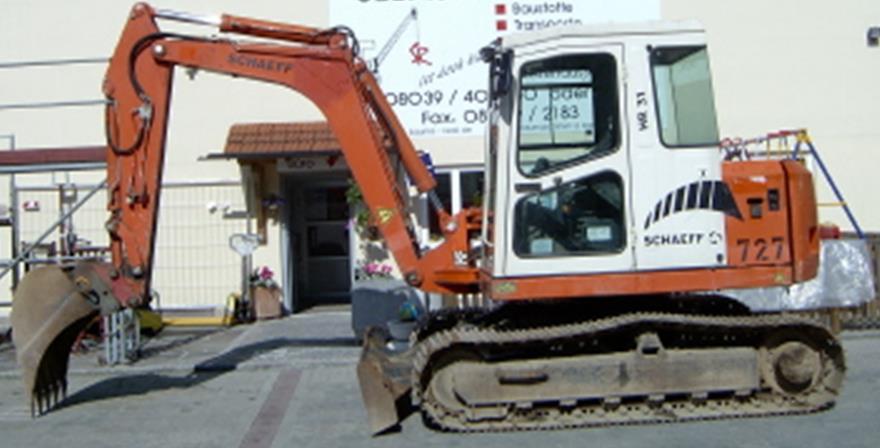

83 Szakaszos üzemű rakodók Önjáró forgótornyos rakodógép

84 Szakaszos üzemű rakodók A torony (gémszerkezet a kezlőfülkével és a motorral együtt) körbeforgatható. A forgatást az alvázhoz erősített nagy átmérőjű (1,3-1,5 m) belső fogazású fogaskoszorúval érintkező kis fogaskerék végzi. Ennek tengelye a forgótoronyhoz van erősítve és azzal együtt elfordul, meghajtását a motorról tengelykapcsolón keresztül kapja. Alkalmazott géptípus:pl. T-174 forgótornyos rakodógép Motor teljesítménye 25 kw, emelőképessége 2,5 t, munkaeszközei cserélhetőek.
