1 Power für Profis! Európa legnagyobb mezőgazdasági pótkocsigyártója Az első Három oldalra billentő pótkocsi A Fliegl közúti járműgyártás tapasztalatainak felhasználásával! HU Agrartechnik

2 Egytengelyű- három oldalra billentő pótkocsi a fürge mindent tudó a gyors bevetésekre Egytengelyű- három oldalra billentő pótkocsi 2,6-tól 8 tonnás össztömegig stabil, nagy teherbírású alváz alacsony súlypont csekély önsúly ennek ellenére robosztus és csavarodással szemben ellenálló horganyzott alváz jobb stabilitás kompakt építési mód Mozgékony, fürge nagy billentési szög szállítható magasítóval is Power für Profis! Sicherer Raum für Ihre Fracht. Minden alváz horganyzott a hosszabb élettartamért! A különösen alacsony platómagasság 700 mm-től EDK magasítóval /kiegészíthető Egytengelyű- három oldalra billentő pótkocsi

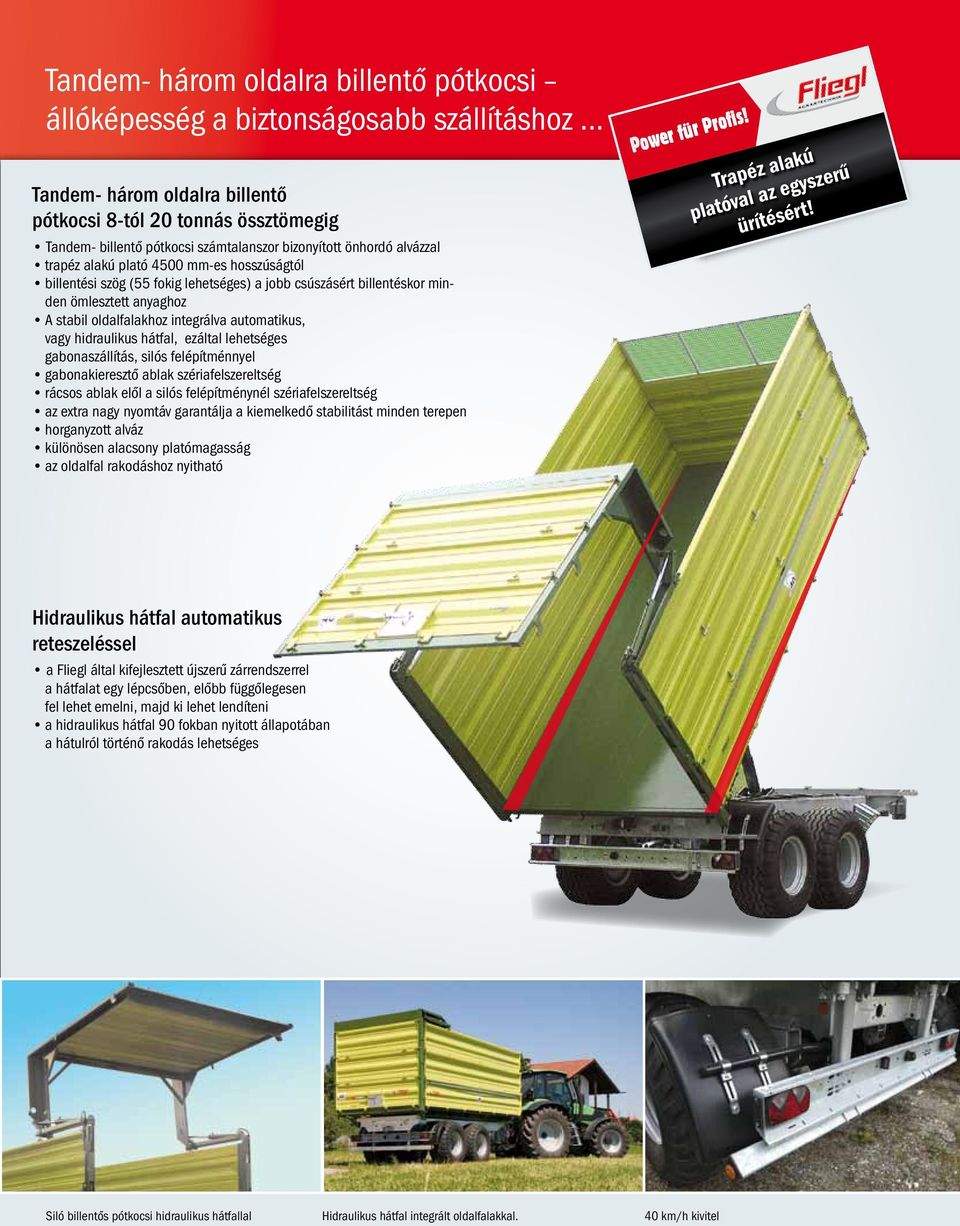

3 Tandem- három oldalra billentő pótkocsi állóképesség a biztonságosabb szállításhoz... Tandem- három oldalra billentő pótkocsi 8-tól 20 tonnás össztömegig Tandem- billentő pótkocsi számtalanszor bizonyított önhordó alvázzal trapéz alakú plató 4500 mm-es hosszúságtól billentési szög (55 fokig lehetséges) a jobb csúszásért billentéskor minden ömlesztett anyaghoz A stabil oldalfalakhoz integrálva automatikus, vagy hidraulikus hátfal, ezáltal lehetséges gabonaszállítás, silós felépítménnyel gabonakieresztő ablak szériafelszereltség rácsos ablak elől a silós felépítménynél szériafelszereltség az extra nagy nyomtáv garantálja a kiemelkedő stabilitást minden terepen horganyzott alváz különösen alacsony platómagasság az oldalfal rakodáshoz nyitható Power für Profis! Sicherer Raum für Ihre Fracht. Trapéz alakú platóval az egyszerű ürítésért! Hidraulikus hátfal automatikus reteszeléssel a Fliegl által kifejlesztett újszerű zárrendszerrel a hátfalat egy lépcsőben, előbb függőlegesen fel lehet emelni, majd ki lehet lendíteni a hidraulikus hátfal 90 fokban nyitott állapotában a hátulról történő rakodás lehetséges Siló billentős pótkocsi hidraulikus hátfallal Hidraulikus hátfal integrált oldalfalakkal. 40 km/h kivitel

4 Kéttengelyes- három oldalra billentő pótkocsi a vezető billentős pótkocsi fejlesztőtől Kéttengelyes- három oldalra billentő pótkocsi 6-tól 18 tonna ösztömegig a Plató kiváló minőségű acélból homokszórt, merítve alapozott és kétkomponensű festékkel festett horganyzott, egy darabból formázott alváz, magas minőségű acélból (hegesztett konstrukció) erős rugózás erős LKW- forgózsámoly Power für Profis! Sicherer Raum für Ihre Fracht. Fliegl billentő pótkocsi önsúly csökkentése a nagyobb rakományért DK : középrakoncával 60 km/h kivitelű tengelyek, Parabola rugózás, gumiperselyes csapágyazás (zsírzásmentes) a Plató x x 800 mm Magasító 600 mm DK Maxum: 60 km/h kivitelű tengelyek, Parabola rugózás, gumiperselyes csapágyazás (zsírzásmentes) a Plató x x 800 mm Magasító 600 mm

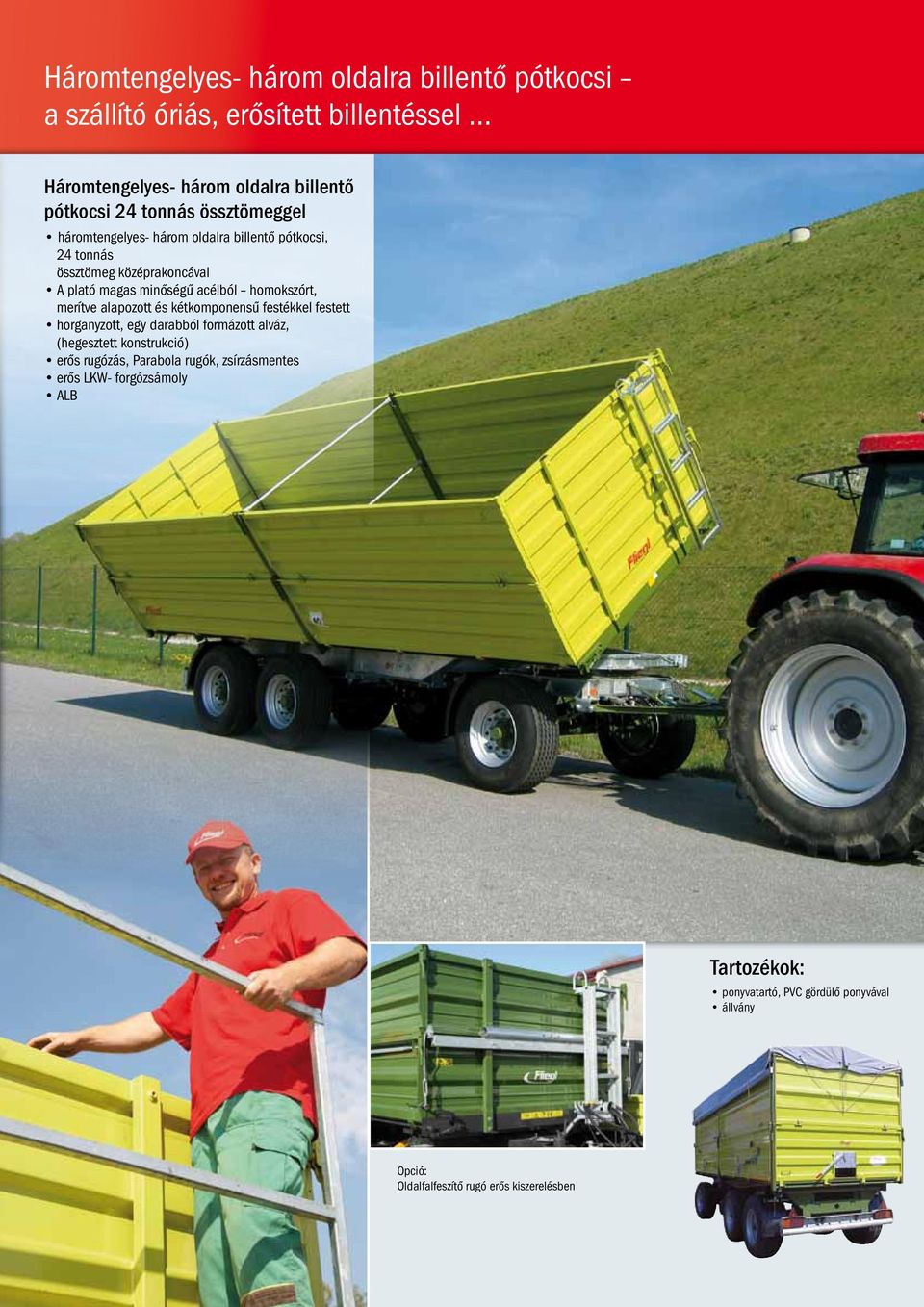

5 Háromtengelyes- három oldalra billentő pótkocsi a szállító óriás, erősített billentéssel... Háromtengelyes- három oldalra billentő pótkocsi 24 tonnás össztömeggel háromtengelyes- három oldalra billentő pótkocsi, 24 tonnás össztömeg középrakoncával A plató magas minőségű acélból homokszórt, merítve alapozott és kétkomponensű festékkel festett horganyzott, egy darabból formázott alváz, (hegesztett konstrukció) erős rugózás, Parabola rugók, zsírzásmentes erős LKW- forgózsámoly ALB Tartozékok: ponyvatartó, PVC gördülő ponyvával állvány Opció: Oldalfalfeszítő rugó erős kiszerelésben

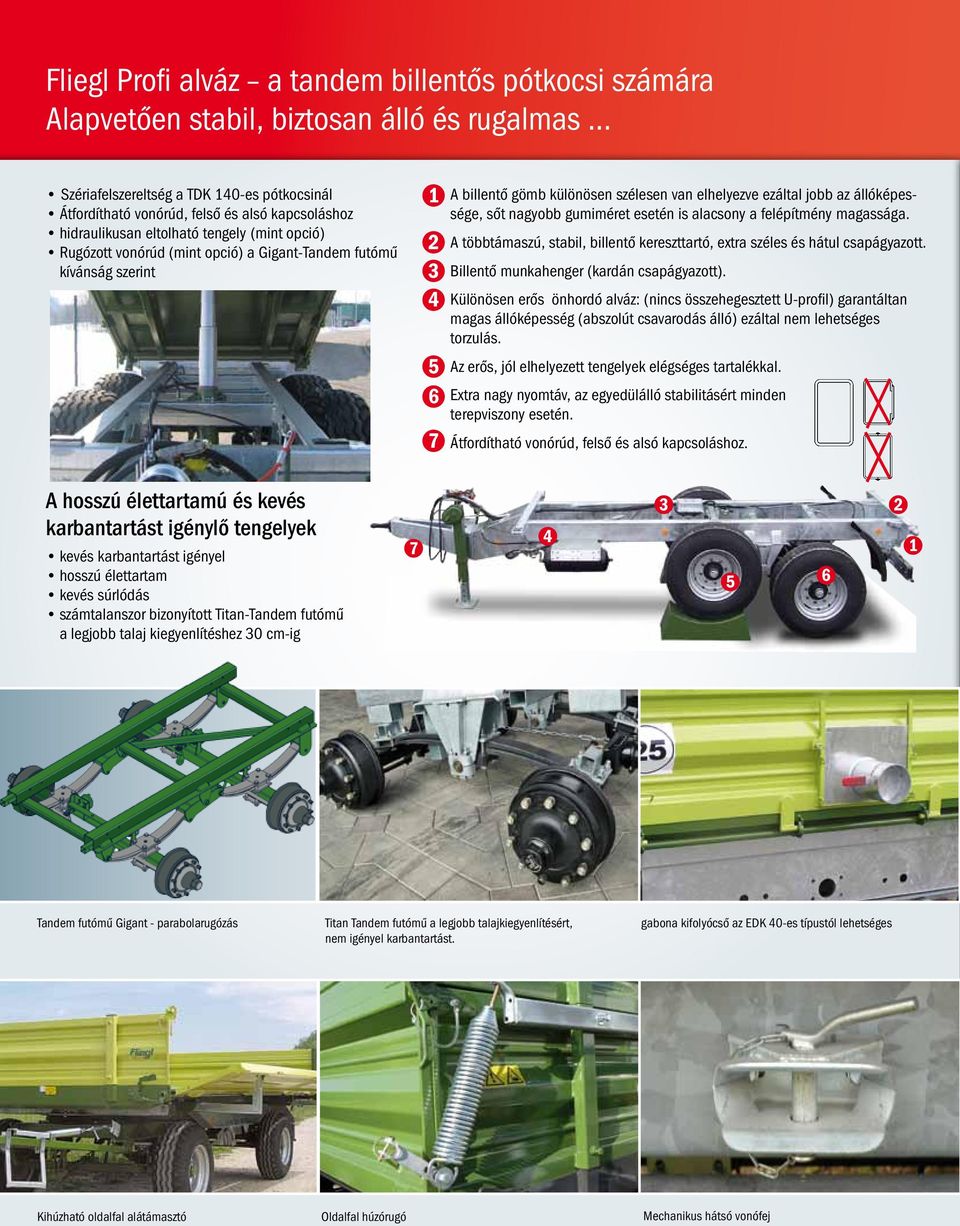

6 Fliegl Profi alváz a tandem billentős pótkocsi számára Alapvetően stabil, biztosan álló és rugalmas... Szériafelszereltség a TDK 140-es pótkocsinál Átfordítható vonórúd, felső és alsó kapcsoláshoz hidraulikusan eltolható tengely (mint opció) Rugózott vonórúd (mint opció) a Gigant-Tandem futómű kívánság szerint A billentő gömb különösen szélesen van elhelyezve ezáltal jobb az állóképessége, sőt nagyobb gumiméret esetén is alacsony a felépítmény magassága. A többtámaszú, stabil, billentő kereszttartó, extra széles és hátul csapágyazott. Billentő munkahenger (kardán csapágyazott). Különösen erős önhordó alváz: (nincs összehegesztett U-profil) garantáltan magas állóképesség (abszolút csavarodás álló) ezáltal nem lehetséges torzulás. Az erős, jól elhelyezett tengelyek elégséges tartalékkal. Extra nagy nyomtáv, az egyedülálló stabilitásért minden terepviszony esetén. Átfordítható vonórúd, felső és alsó kapcsoláshoz. A hosszú élettartamú és kevés karbantartást igénylő tengelyek kevés karbantartást igényel hosszú élettartam kevés súrlódás számtalanszor bizonyított Titan-Tandem futómű a legjobb talaj kiegyenlítéshez 30 cm-ig Tandem futómű Gigant - parabolarugózás Titan Tandem futómű a legjobb talajkiegyenlítésért, nem igényel karbantartást. gabona kifolyócső az EDK 40-es típustól lehetséges Kihúzható oldalfal alátámasztó Oldalfal húzórugó Mechanikus hátsó vonófej

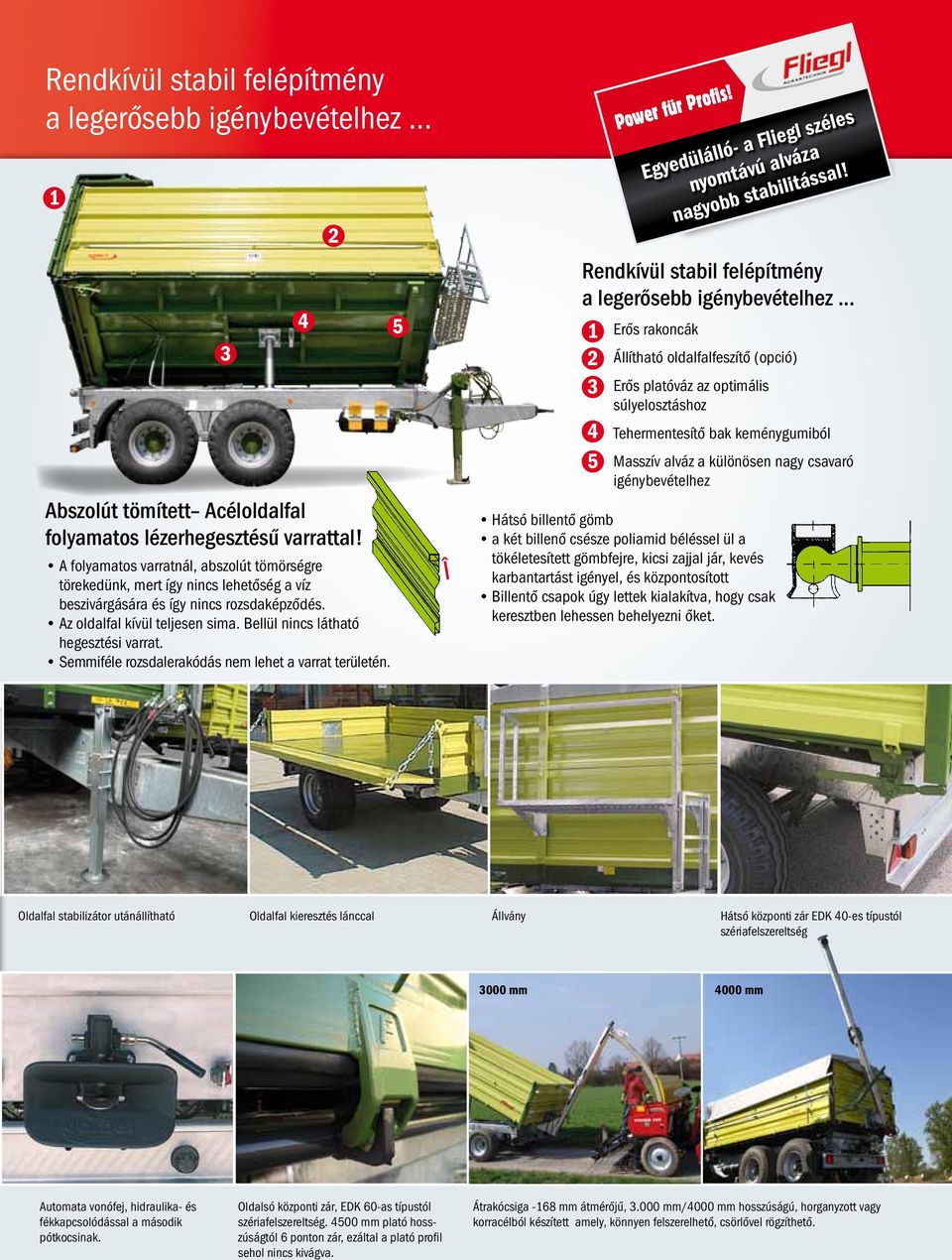

7 Rendkívül stabil felépítmény a legerősebb igénybevételhez Abszolút tömített Acéloldalfal folyamatos lézerhegesztésű varrattal! A folyamatos varratnál, abszolút tömörségre törekedünk, mert így nincs lehetőség a víz beszivárgására és így nincs rozsdaképződés. Az oldalfal kívül teljesen sima. Bellül nincs látható hegesztési varrat. Semmiféle rozsdalerakódás nem lehet a varrat területén. Rendkívül stabil felépítmény a legerősebb igénybevételhez Power für Profis! Sicherer Raum für Ihre Fracht. Egyedülálló- a Fliegl széles nyomtávú alváza nagyobb stabilitással! Erős rakoncák Állítható oldalfalfeszítő (opció) Erős platóváz az optimális súlyelosztáshoz Tehermentesítő bak keménygumiból Masszív alváz a különösen nagy csavaró igénybevételhez Hátsó billentő gömb a két billenő csésze poliamid béléssel ül a tökéletesített gömbfejre, kicsi zajjal jár, kevés karbantartást igényel, és központosított Billentő csapok úgy lettek kialakítva, hogy csak keresztben lehessen behelyezni őket. Oldalfal stabilizátor utánállítható Oldalfal kieresztés lánccal Állvány Hátsó központi zár EDK 40-es típustól szériafelszereltség 3000 mm 4000 mm Automata vonófej, hidraulika- és fékkapcsolódással a második pótkocsinak. Oldalsó központi zár, EDK 60-as típustól szériafelszereltség mm plató hosszúságtól 6 ponton zár, ezáltal a plató profil sehol nincs kivágva. Átrakócsiga -168 mm átmérőjű, mm/4000 mm hosszúságú, horganyzott vagy korracélból készített amely, könnyen felszerelhető, csörlővel rögzíthető.

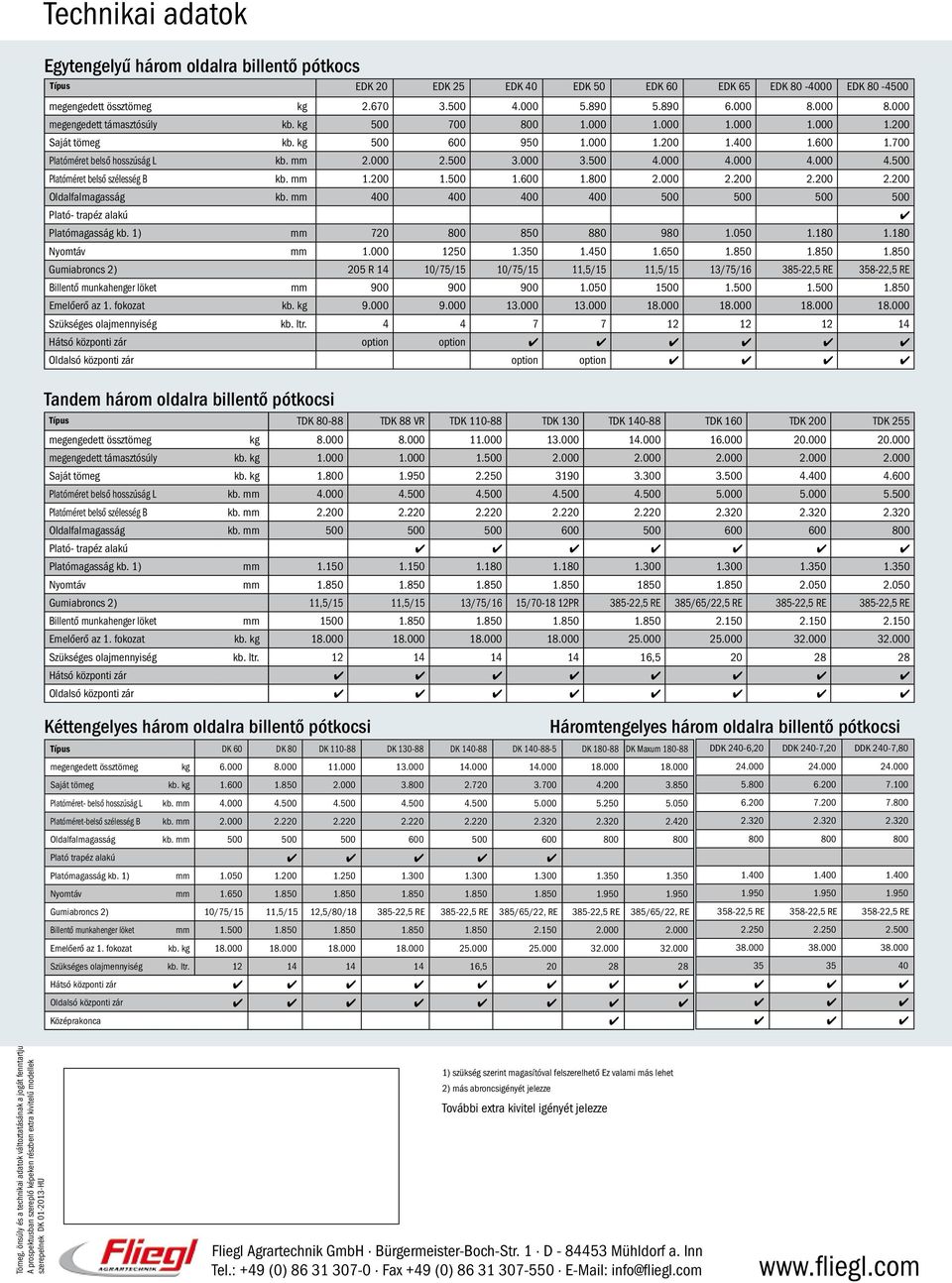

8 Technikai adatok Egytengelyű három oldalra billentő pótkocs Típus EDK 20 EDK 25 EDK 40 EDK 50 EDK 60 EDK 65 EDK EDK megengedett össztömeg kg megengedett támasztósúly kb. kg Saját tömeg kb. kg Platóméret belső hosszúság L kb. mm Platóméret belső szélesség B kb. mm Oldalfalmagasság kb. mm Plató- trapéz alakú Platómagasság kb. 1) mm Nyomtáv mm Gumiabroncs 2) 205 R 14 10/75/15 10/75/15 11,5/15 11,5/15 13/75/ ,5 RE ,5 RE Billentő munkahenger löket mm Emelőerő az 1. fokozat kb. kg Szükséges olajmennyiség kb. ltr Hátsó központi zár option option Oldalsó központi zár option option Tandem három oldalra billentő pótkocsi Típus TDK TDK 88 VR TDK TDK 130 TDK TDK 160 TDK 200 TDK 255 megengedett össztömeg kg megengedett támasztósúly kb. kg Saját tömeg kb. kg Platóméret belső hosszúság L kb. mm Platóméret belső szélesség B kb. mm Oldalfalmagasság kb. mm Plató- trapéz alakú Platómagasság kb. 1) mm Nyomtáv mm Gumiabroncs 2) 11,5/15 11,5/15 13/75/16 15/ PR ,5 RE 385/65/22,5 RE ,5 RE ,5 RE Billentő munkahenger löket mm Emelőerő az 1. fokozat kb. kg Szükséges olajmennyiség kb. ltr , Hátsó központi zár Oldalsó központi zár Kéttengelyes három oldalra billentő pótkocsi Háromtengelyes három oldalra billentő pótkocsi Típus DK 60 DK 80 DK DK DK DK DK DK Maxum DDK 240-6,20 DDK 240-7,20 DDK 240-7,80 megengedett össztömeg kg Saját tömeg kb. kg Platóméret- belső hosszúság L kb. mm Platóméret-belső szélesség B kb. mm Oldalfalmagasság kb. mm Plató trapéz alakú Platómagasság kb. 1) mm Nyomtáv mm Gumiabroncs 2) 10/75/15 11,5/15 12,5/80/ ,5 RE ,5 RE 385/65/22, RE ,5 RE 385/65/22, RE ,5 RE ,5 RE ,5 RE Billentő munkahenger löket mm Emelőerő az 1. fokozat kb. kg Szükséges olajmennyiség kb. ltr , Hátsó központi zár Oldalsó központi zár Középrakonca Tömeg, önsúly és a technikai adatok változtatásának a jogát fenntartjuk. A prospektusban szereplő képeken részben extra kivitelű modellek szerepelnek DK HU 1) szükség szerint magasítóval felszerelhető Ez valami más lehet 2) más abroncsigényét jelezze További extra kivitel igényét jelezze Fliegl Agrartechnik GmbH Bürgermeister-Boch-Str. 1 D Mühldorf a. Inn Tel.: +49 (0) Fax +49 (0) info@fliegl.com
