1 GÉPKATALÓGUS BOHR Mezőgazdasági Gépgyár Gyártó: BOHRTRAC Kft. Minden jog fenntartva! 1

2 F R O N T H I D R A U L I K Á K A BOHR Fronthidraulikák Walterscheid gyorskapcsoló fejekkel szereltek. A Bohrtrac Kft a traktor mellső függesztő szerkezeteket (fronthidraulikák) a felhasználói igényeknek megfelelően több kivitelben fejlesztette ki, a gyártás során figyelembe véve az adott traktor típusát és a felhasználási területet, ennek megfelelően tud ügyfelei számára különböző fronthidraulika típusokat biztosítani. Fronthidraulikát a már meglévő sablonjainkból sorozatgyártással, rövid határidővel tudunk vállalni, de természetesen az ettől eltérő típusokra is, gyakorlatilag bármilyen traktorra a felfogatási pontok elhelyezkedésétől függetlenül le tudunk gyártani. BOHR Fronthidraulikák BÁRMILYEN TRAKTOR TÍPUSRA!!! Rendelésre EGYEDI Fronthidraulikák!!! Érdeklődjön telefonon!! 2

3 FRONTHIDRAULIKÁK TÍPUSAI I. BOHR Fix Szimpla Egy hidraulikus munkahengerrel működő, fix acéllemez emelőkarokkal szerelt,1100kg emelési teljesítménnyel az alsó függesztési pontok végén, Cat II. szabványnak megfelelő kialakítással, egyirányú hidraulikus csövezéssel (csak emel, lefelé úszó helyzet). WALTERSCHEID gyorskapcsoló fejjel Tartozékok: felfogató csavarok, támasztó orsó, hidraulika cső, csatlakozó II. BOHR Fix Dupla Dupla hidraulikus munkahengerrel működő, felcsukható acéllemez emelőkarokkal szerelt, 2000kg emelési teljesítmény az alsó pontok végén, Cat II. szabványnak megfelelő kialakítással, egyirányú hidraulikus csövezéssel (csak emel, lefelé úszó helyzet). Walterscheid gyorskapcsoló fejjel Tartozékok: felfogató csavarok, támasztó orsó, hidraulika cső, csatlakozó. 3

4 III. BOHR Vario Dupla hidraulikus munkahengerrel működő, állítható emelőkarokkal szerelt (szélesség, magasság állítás + úszó helyzet) 2000kg emelési teljesítmény az alsó pontok végén, egyirányú hidraulikus csövezéssel /csak emel, lefelé úszó helyzet Tartozékok: felfogató csavarok, támasztó orsó, hidraulika cső, csatlakozó. Rendelhető 3000kg emelési teljesítménnyel is. Rendelésre Walterscheid gyorskapcsoló fejjel is. A fronthidraulikák rendelhetőek: Kétirányú csövezéssel (emel+süllyeszt) 4

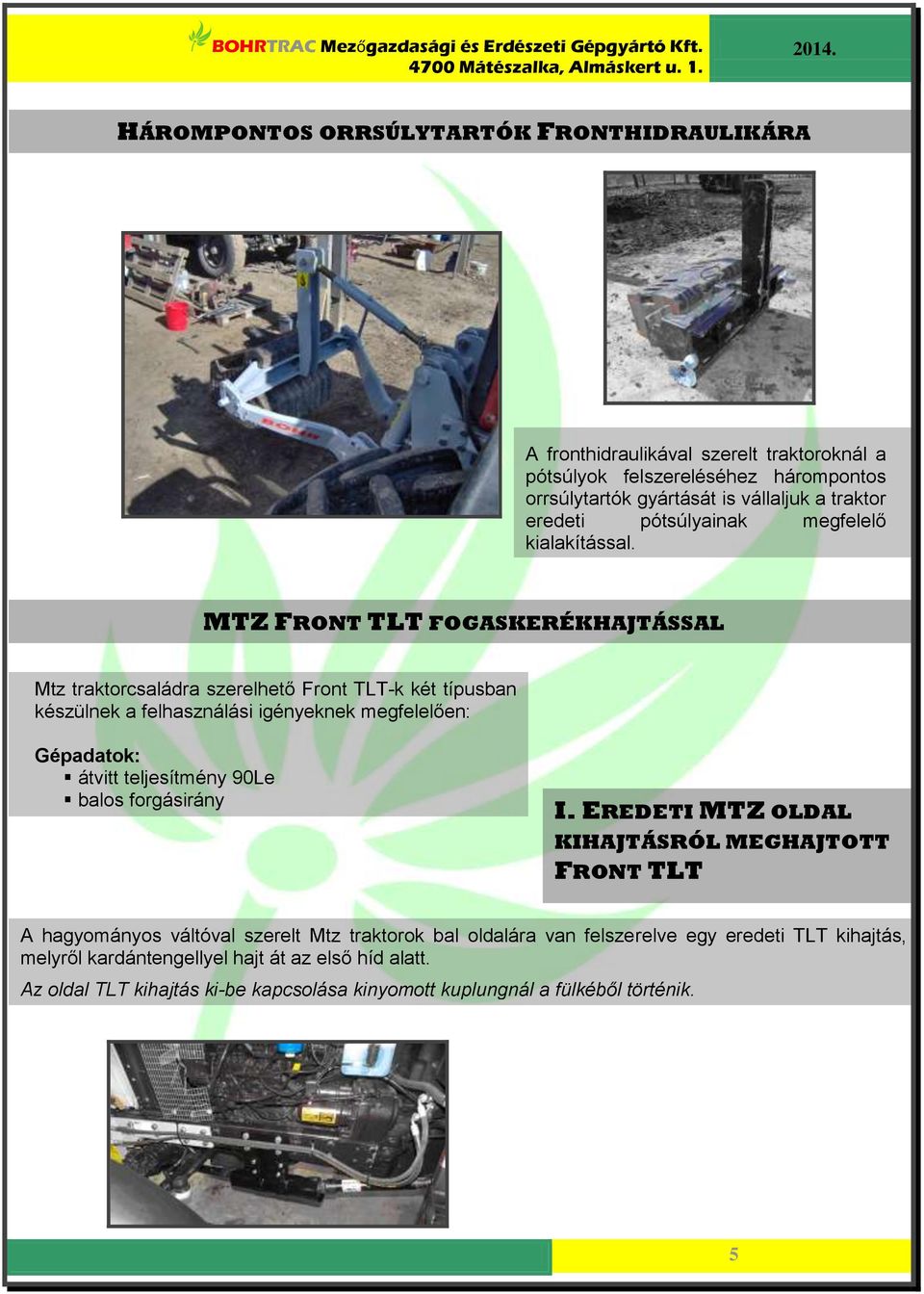

5 HÁROMPONTOS ORRSÚLYTARTÓK FRONTHIDRAULIKÁRA A fronthidraulikával szerelt traktoroknál a pótsúlyok felszereléséhez hárompontos orrsúlytartók gyártását is vállaljuk a traktor eredeti pótsúlyainak megfelelő kialakítással. MTZ FRONT TLT FOGASKERÉKHAJTÁSSAL Mtz traktorcsaládra szerelhető Front TLT-k két típusban készülnek a felhasználási igényeknek megfelelően: Gépadatok: átvitt teljesítmény 90Le balos forgásirány I. EREDETI MTZ OLDAL KIHAJTÁSRÓL MEGHAJTOTT FRONT TLT A hagyományos váltóval szerelt Mtz traktorok bal oldalára van felszerelve egy eredeti TLT kihajtás, melyről kardántengellyel hajt át az első híd alatt. Az oldal TLT kihajtás ki-be kapcsolása kinyomott kuplungnál a fülkéből történik. 5

6 II. BOHR TLT KIHAJTÁSSAL SZERELT FRONT TLT Az Mtz eredeti hátsó TLT kihajtására szerelt BOHR fogaskerékhajtású hajtóműről a gép hasa alatt hajt át a traktor orráig, a kuplungház alatt támasztó csapágyazással. A Front TLT külön is kikapcsolható a traktor eredeti TLT hajtásától. RENDELHETŐ IRÁNYFORDÍTÓ HAJTÓMŰVEL IS! BALOS-JOBBOS FORGÁSIRÁNY 6

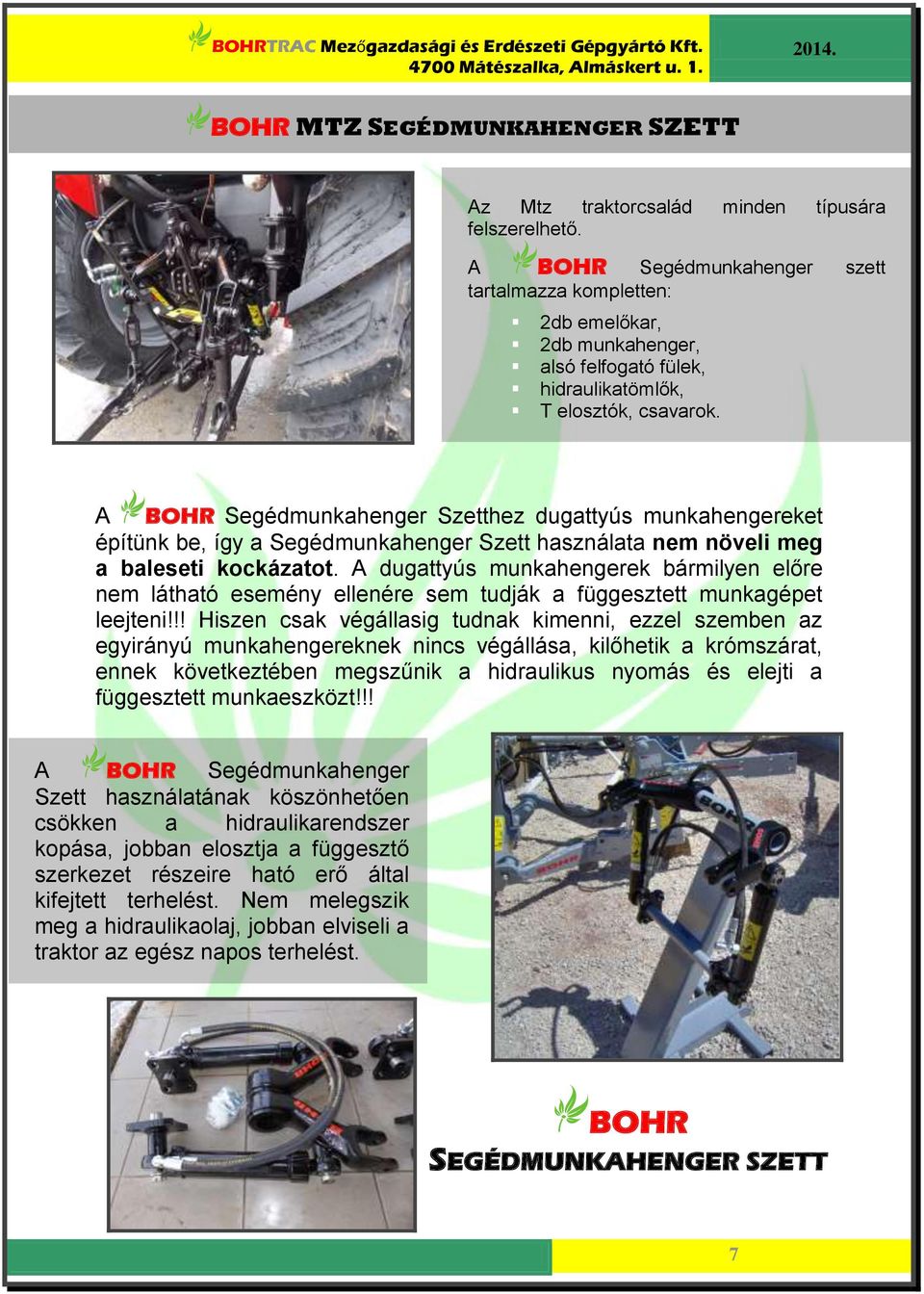

7 BOHR MTZ SEGÉDMUNKAHENGER SZETT Az Mtz traktorcsalád minden típusára felszerelhető. A BOHR Segédmunkahenger szett tartalmazza kompletten: 2db emelőkar, 2db munkahenger, alsó felfogató fülek, hidraulikatömlők, T elosztók, csavarok. A BOHR Segédmunkahenger Szetthez dugattyús munkahengereket építünk be, így a Segédmunkahenger Szett használata nem növeli meg a baleseti kockázatot. A dugattyús munkahengerek bármilyen előre nem látható esemény ellenére sem tudják a függesztett munkagépet leejteni!!! Hiszen csak végállasig tudnak kimenni, ezzel szemben az egyirányú munkahengereknek nincs végállása, kilőhetik a krómszárat, ennek következtében megszűnik a hidraulikus nyomás és elejti a függesztett munkaeszközt!!! A BOHR Segédmunkahenger Szett használatának köszönhetően csökken a hidraulikarendszer kopása, jobban elosztja a függesztő szerkezet részeire ható erő által kifejtett terhelést. Nem melegszik meg a hidraulikaolaj, jobban elviseli a traktor az egész napos terhelést. BOHR SEGÉDMUNKAHENGER SZETT 7

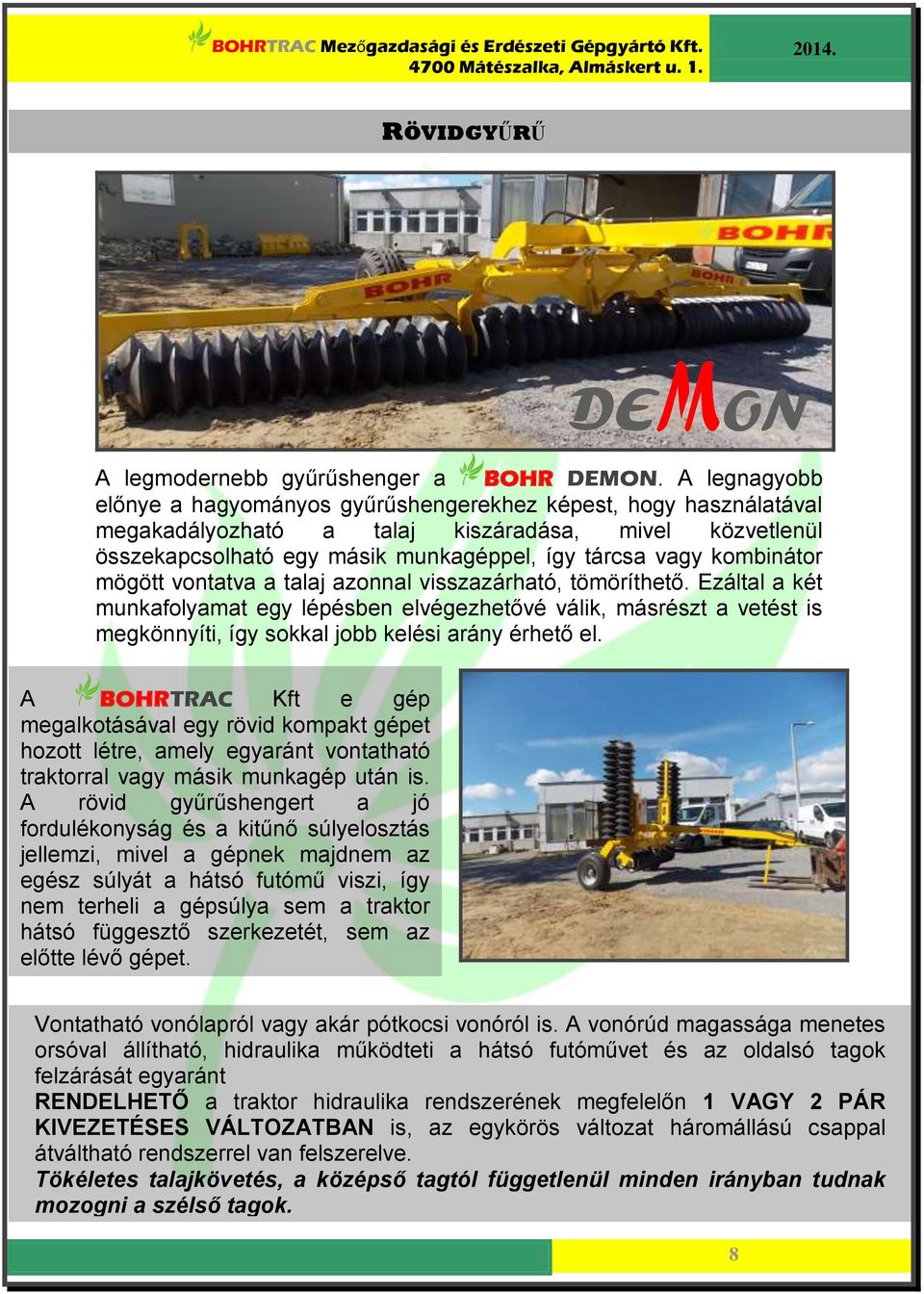

8 RÖVIDGYŰRŰ A legmodernebb gyűrűshenger a BOHR DEMON. A legnagyobb előnye a hagyományos gyűrűshengerekhez képest, hogy használatával megakadályozható a talaj kiszáradása, mivel közvetlenül összekapcsolható egy másik munkagéppel, így tárcsa vagy kombinátor mögött vontatva a talaj azonnal visszazárható, tömöríthető. Ezáltal a két munkafolyamat egy lépésben elvégezhetővé válik, másrészt a vetést is megkönnyíti, így sokkal jobb kelési arány érhető el. A BOHRTRAC Kft e gép megalkotásával egy rövid kompakt gépet hozott létre, amely egyaránt vontatható traktorral vagy másik munkagép után is. A rövid gyűrűshengert a jó fordulékonyság és a kitűnő súlyelosztás jellemzi, mivel a gépnek majdnem az egész súlyát a hátsó futómű viszi, így nem terheli a gépsúlya sem a traktor hátsó függesztő szerkezetét, sem az előtte lévő gépet. Vontatható vonólapról vagy akár pótkocsi vonóról is. A vonórúd magassága menetes orsóval állítható, hidraulika működteti a hátsó futóművet és az oldalsó tagok felzárását egyaránt RENDELHETŐ a traktor hidraulika rendszerének megfelelőn 1 VAGY 2 PÁR KIVEZETÉSES VÁLTOZATBAN is, az egykörös változat háromállású csappal átváltható rendszerrel van felszerelve. Tökéletes talajkövetés, a középső tagtól függetlenül minden irányban tudnak mozogni a szélső tagok. 8

9 R Ö V I D G Y Ű R Ű H Ö Z V O N Ó S Z E R K E Z E T K Ü L Ö N B Ö Z Ö M U N K A G É P E K H E Z T O L Ó L A P O K HÓTOLÓK BOHR A BOHR FOX tolólapok utak, parkolók, telephelyek hó eltakarítására fejlesztettük ki, fokozatmentes szögállítás, nagyobb üzemi sebesség, a gumilap élettartalmának növelése érdekében csökkentett gépsúly. Fronthidraulikára és homlokrakodóra szerelhető változatban is rendelhetőek. 9

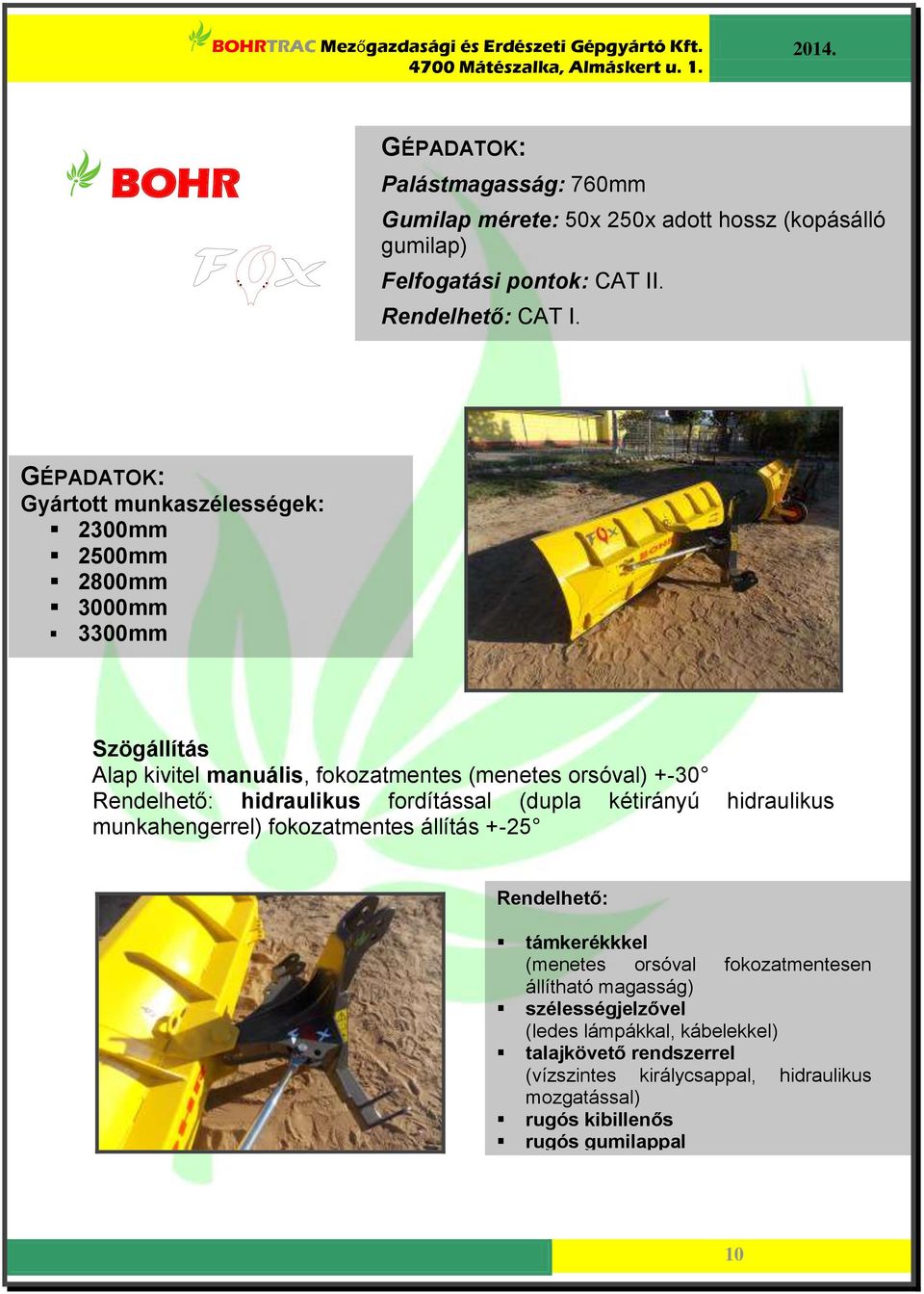

10 BOHR GÉPADATOK: Palástmagasság: 760mm Gumilap mérete: 50x 250x adott hossz (kopásálló gumilap) Felfogatási pontok: CAT II. Rendelhető: CAT I. GÉPADATOK: Gyártott munkaszélességek: 2300mm 2500mm 2800mm 3000mm 3300mm Szögállítás Alap kivitel manuális, fokozatmentes (menetes orsóval) +-30 Rendelhető: hidraulikus fordítással (dupla kétirányú hidraulikus munkahengerrel) fokozatmentes állítás +-25 Rendelhető: támkerékkkel (menetes orsóval fokozatmentesen állítható magasság) szélességjelzővel (ledes lámpákkal, kábelekkel) talajkövető rendszerrel (vízszintes királycsappal, hidraulikus mozgatással) rugós kibillenős rugós gumilappal 10

11 HÓEKE BOHR V A V FOX hóekék: két részből álló palásttal, középen függőleges csapon külön mozgatható palástrészekkel, csak fokozatmentes hidraulikus fordítással, dupla hidraulikus munkahengerrel, a munkahengerek önálló hidraulikus körökkel, a palást V formába összeállítható, gumilappal szerelve. RENDELHETŐ: Fronthidraulikára és homlokrakodóra szerelhető változatban is. Gépadatok Gyártott munkaszélességek: 2300mm 2500mm 2800mm 3000mm Palástmagasság: 760mm Gumilap mérete: 50x 250 x adott hossz (kopásálló gumilap) Felfogatási pontok: CAT II. Rendelhető: CAT I. Szögállítás Hidraulikus fordítással (dupla kétirányú hidraulikus munkahengerrel) fokozatmentes állítás +-25 Rendelhető: támkerékkkel (menetes orsóval fokozatmentesen állítható magasság) szélességjelzővel (ledes lámpákkal, kábelekkel) talajkövető rendszerrel (vízszintes királycsappal, hidraulikus mozgatással) rugós gumilappal 11

12 TARGONCA HÓTOLÓK A hótolólap bármilyen típusú targonca emelővillájára felszerelhető, manuális szögállítással, gumilappal szerelve. Gépadatok: Palástszélesség:1000mm 1500mm-ig Szögállítás: MANUÁLIS egyenes tolás, TEREPJÁRÓ HÓTOLÓ Csak egyedi megrendelésre!! 12

13 HÓ- ÉS FÖLDTOLÓLAPOK BOHR A BOHR BLADE tolólapok acélkéssel szerelve földutak karbantartására, depók rendezésére alkalmasak, gumilappal szerelve utak, parkolók, telephelyek hó eltakarítására, terménytolásra lettek kifejlesztve. Fronthidraulikára és homlokrakodóra szerelhető változatban is rendelhetőek. Gépadatok Gyártott munkaszélességek: 1900mm 2300mm 2500mm 2800mm 3000mm 3300mm Palástmagasság: 760mm Gumilap mérete: 50x 250 x adott hosszúság (kopásálló gumilap) Acélkés mérete: 12x120xadott hosszúság Felfogatási pontok: CAT II. Rendelhető: CAT I. Szögállítás: Alap kivitel manuális kitámasztókkal (balra-jobbra +-25, egyenes) Hidraulikus fordítással (dupla kétirányú hidraulikus munkahengerrel) Rendelhető: támkerékkkel (menetes orsóval fokozatmentesen állítható magasság) szélességjelzővel (ledes lámpákkal, kábelekkel) talajkövető rendszerrel (vízszintes királycsappal, hidraulikus mozgatással) rugós gumilappal 13 rugós kibillenős

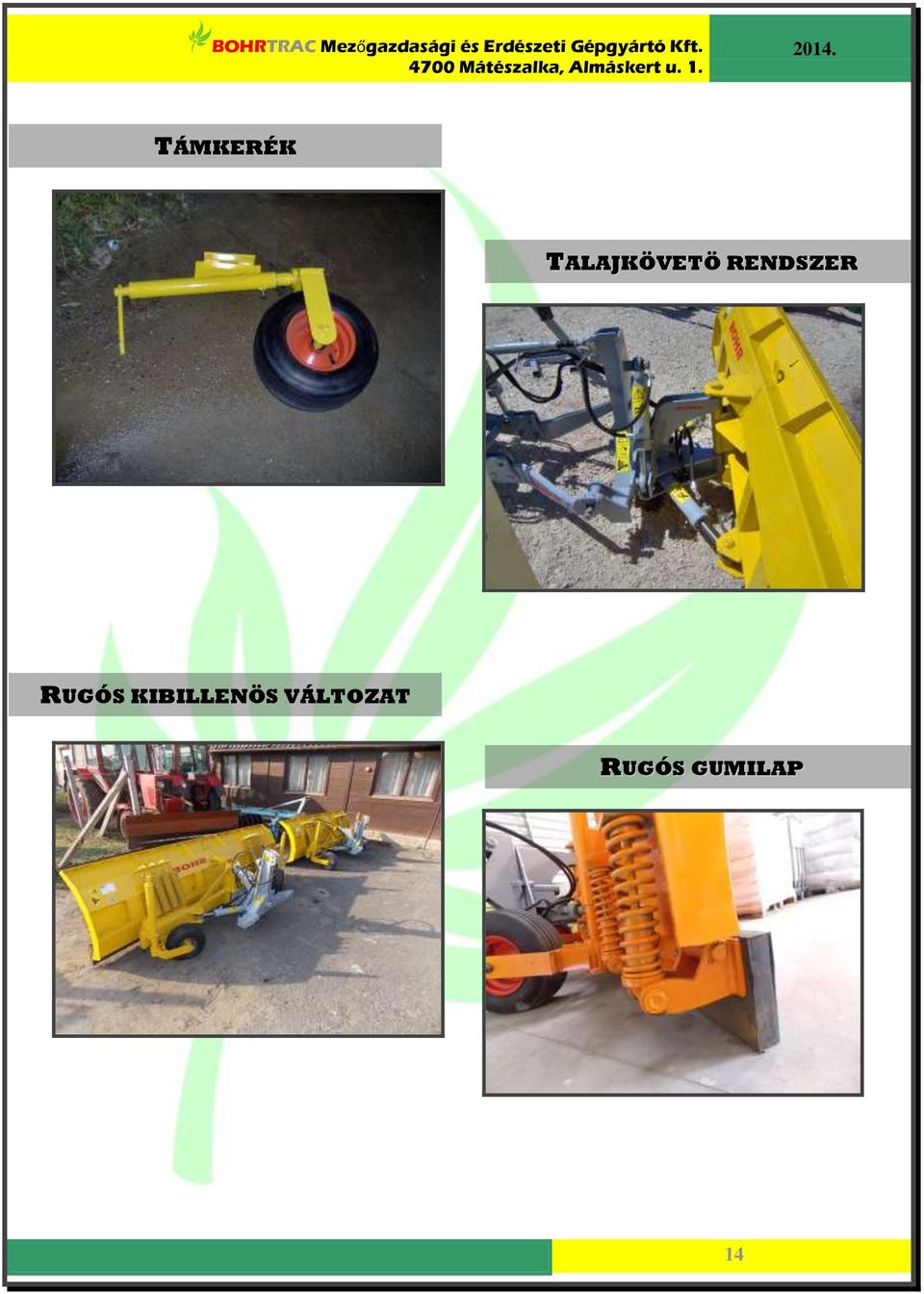

14 TÁMKERÉK TALAJKÖVETÖ RENDSZER RUGÓS KIBILLENÖS VÁLTOZAT RUGÓS GUMILAP 14

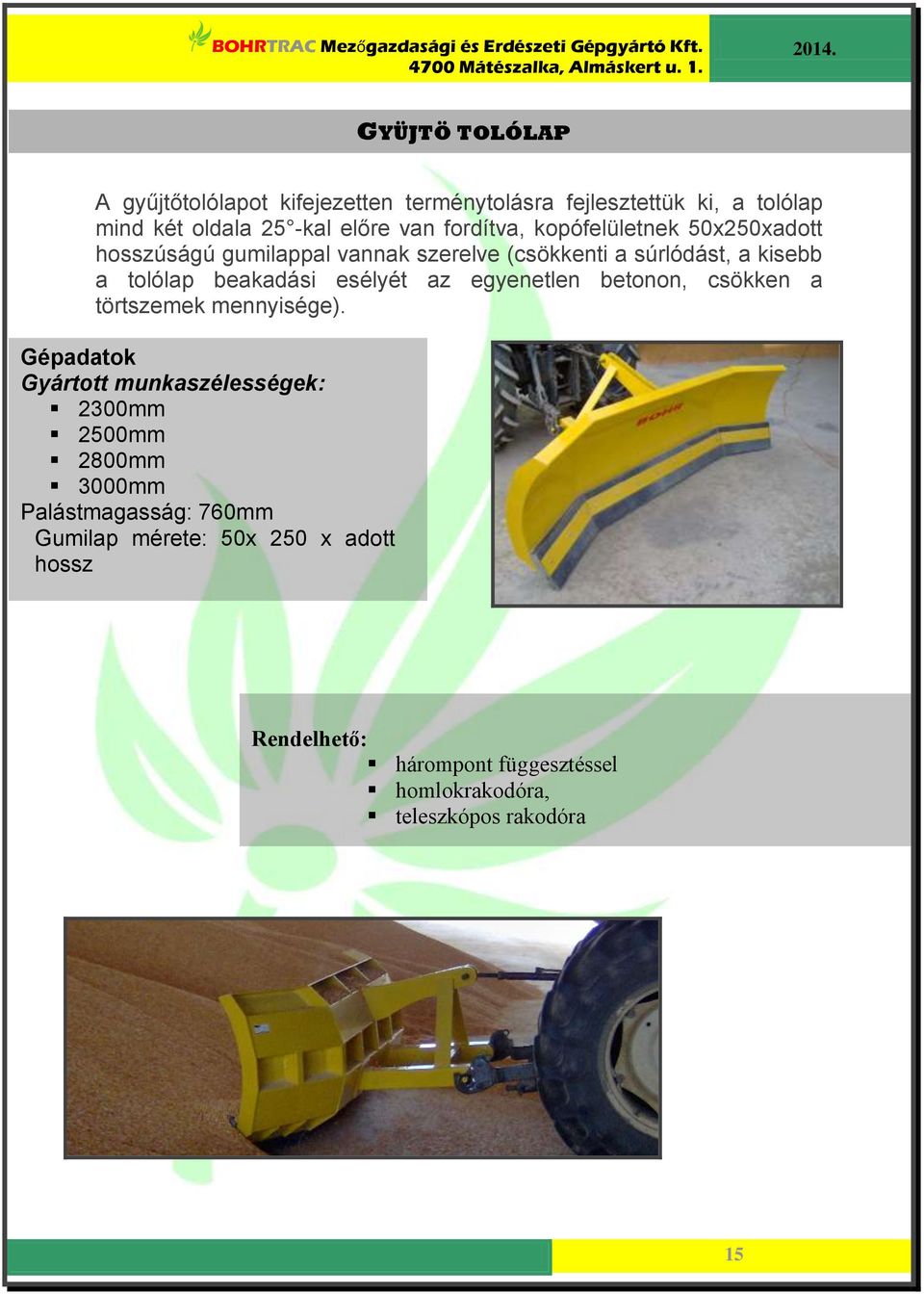

15 GYÜJTÖ TOLÓLAP A gyűjtőtolólapot kifejezetten terménytolásra fejlesztettük ki, a tolólap mind két oldala 25 -kal előre van fordítva, kopófelületnek 50x250xadott hosszúságú gumilappal vannak szerelve (csökkenti a súrlódást, a kisebb a tolólap beakadási esélyét az egyenetlen betonon, csökken a törtszemek mennyisége). Gépadatok Gyártott munkaszélességek: 2300mm 2500mm 2800mm 3000mm Palástmagasság: 760mm Gumilap mérete: 50x 250 x adott hossz Rendelhető: hárompont függesztéssel homlokrakodóra, teleszkópos rakodóra 15

16 ERDÉSZETI TOLÓLAP Az erdészeti tolólapok fronthidraulikához hárompont függesztéssel, vagy MTZ traktorokhoz saját felfogató vázzal készülnek. Gépadatok Palástmagasság: mm Palástszélesség: mm 2 db rönkgörgető Fronthidraulikára szerelhető változat (Cat II. szabvány) MTZ-re szerelhető változat: egy hidraulikus munka-hengerrel működtetett lengőkaros felfogatással, a függesztő váz a traktor hasa alatt a kuplungházhoz kitámasztva. 16

17 VONÓLAPOK FÜGGESZTETT VONÓLAPOK BOHR FV A függesztett vonólapok szabványos hárompont függesztéssel készülnek, manuális vagy hidraulikus fordítással, gumilappal utak, parkolók, telephelyek hó eltakarítására vagy acélkéssel földutak karbantartására fejlesztettük ki. Gépadatok Gyártott munkaszélességek: 2300mm 2500mm 2800mm 3000mm 3300mm Palástmagasság: 600mm Gumilap mérete: 50x 250 x adott hossz (kopásálló gumilap) Szögállítás: Alap kivitelben manuális, +-30 Rendelhető: hidraulikus fordítással fokozatmentes szögállítás, +-30 RENDELHETŐ: vízszintes királycsappal hidraulikus mozgatással 17

18 FÉLIG FÜGGESZTETT VONÓLAPOK BOHR FFV A félig függesztett vonólapok a traktor függesztő szerkezetéhez két pontos vonószerkezettel csatlakoznak, a munkagép hátsó önbeálló futóművel rendelkezik. Alkalmas gumilappal utak, parkolók, telephelyek hó eltakarítására vagy acélkéssel földutak karbantartására. Gépadatok Gyártott munkaszélességek: 2300mm 2500mm 2800mm 3000mm 3300mm Palástmagasság: 600mm Gumilap mérete: 50x 250 x adott hossz BOHR FFV Vonószerkezet állítása: (váz oldal-irányú kitolása): Manuális hidraulikus Tolólap szögállítás: Alap kivitel manuális, +-30 Rendelhető: hidraulikus fordítással fokozatmentes szögállítás +-30 Hátsó futómű állítása: manuális (menetes orsóval) hidraulikus (2db hidraulika munkahengerrel) 18

19 GÖRGŐS KONTÉNERSZÁLLÍTÓK BOHR Jumbo A konténerszállítók a gyümölcs betakarítást jelentősen meggyorsítják, jó fordulékonyság, állítható szélességű görgősorok, nincs szükség targoncára, a váz hátrabillentésével a görgőkön magától legurul a konténer. A szállító pótkocsi oldalain található lábrácsoknak köszönhetően lehetőség van a folyamatos, megállás nélküli mozgásra, nincs szükség a szedők fellelépésére. Rendelhető 3-tól 6 konténeresig. Traktorra csatolása hárompont függesztővel. 19

20 BÁLATÜSKE Hárompont függesztésű bálaszállító szuronyok, körbála szállításához. EMELÖVILLA FELFOGATÁSOK Emelővilla felfogatást bármely típusú traktorra le tudjuk gyártani, különböző teherbírással az adott igényeknek megfelelően. EGYEDI FÜGGESZTÖSZERKEZETEK Egyedi igényeknek megfelelően vállaljuk Din lapra szerelhető, vagy teljesen egyedi első- és hátsó függesztő szerkezetek gyártását. 20
