1 LOGSET TH Harvester Fejek E G Y S Z E R Ű E N J O B B

2 2 Termelékenység kompromisszumuk nélkül A Titan Harvester fej széria megfelelő Harvester fejet nyújtja az összes törzsmérethez. A legújabb innovációk a megvalósítás előtt lettek tesztelve, így azok páratlan minőségét és előnyeit a vállalkozók és az üzemeltetők egyaránt élvezhetik. A TH75-ös típus felszerelhető egy eukaliptusz kérgező szettel. A szinkronizált etető kör, a párhuzamos gallyazó kések és az etető görgők tökéletesen pozícionálják a szárat, mely optimális hatékonyságú kérgezést garantál. A Logset név a minőség és a magas minőségű erdészeti gépek szinonimájává vált. A Logset cég vezeti az utat a fakitermelés terén használhatóság, rendkívüli tartósság és jobb termelékenység tekintetében. A Logset cég több, mint 20 éve az ügyfelekkel együtt fejlesztette erdészeti gépeit. Ennek eredményeként új fogalom született: a Logset minőség.

3 3 A TH Harvester fejeket keményacélból lettek készítve és kevesebb mozgó komponensből áll. Ezek jobb termelékenységet, jobb tartósságot és jobb használhatóságot kínál. A TH Harvester fejek zökkenőmentesen működnek a LOGSET TOC-MD mérő berendezéssel az összes LOGSET GT Harvesteren. LOGSET egyszerűen jobb az Ön sikerére tervezve. E G Y S Z E R Ű E N J O B B

4 4 Maximális teljesítmény, sebesség & precízió A LOGSET TH Harvester fejek a hatékonyság érdekében könnyűek és agilisak, kompromisszumok és a teljesítmény csökkentése nélkül. Úgy lettek tervezve, hogy az erős és nyitott szerkezetet könnyen lehessen karbantartani, melyhez nincsen szükség speciális eszközökre. Az összes TH Harvester fej felszerelhető több, opcionális kiegészítővel, melyek a vevő igényeit hivatottak kielégíteni. A TH Harvester fejek intelligens LOSGET TOC-MD mérő rendszer igazán teljessé teszi az új LOGSET GT Harvesterek sorozatát. A rendszerek zökkenőmentes együttműködése egy egyedülállóan termelékeny csomagot alkot. Az ellenható rúd csökkenti a terhelést a Harvester fejen. A teljesen hidraulikus mérő görgő a lehető legmegbízhatóbb méréseket eredményezi. Az erőteljes hidraulikus motorok biztosítják a legjobb etető teljesítményt. A hidraulikus rendszer bizonyítottan zavarmentes, a legnehezebb körülmények között is. A SuperCut fűrészelő egység rendelkezik automata láncfeszítővel, proporcionális lánckenéssel és beépített érzékelőkkel. A Logset egységbe fogja a kutatást és a fejlesztést a gyakorlatias mindennapi fakitermeléssel. Az ügyfelekkel való folyamatos együttműködés és a legújabb technológiák alkalmazása hatékony fakitermelést tesz lehetővé, mely a Logset-et az erdészeti gépek piacán elöljáróvá teszi.

5 5 A kivételesen erős, nagy dőlésszöget bíró, dönthető vázszerkezet biztos fogást garantál a precíz mérések és a tökéletes gallyazás érdekében. A TH Harvester fejek könnyűek, azonban rendkívül erősek. A arányosan vezérelt etető görgők és a gallyazó kések zökkenőmentesen üzemelnek és minimalizálják az etető károsodását. A nyitott felépítés egyszerű hozzáférést biztosít a karbantartási pontoknál. Az etető görgők nyomóereje állítható a csúszásmentes fogás érdekében. A kopásálló gallyazó kések tiszta végeredményt biztosítanak rönkmérettől függetlenül. A gép felszerelhető színjelző berendezéssel és csonkkezeléssel. E G Y S Z E R Ű E N J O B B

6 6 LOGSET TH45 termelékenység energiaültetvényhez és gyérítéshez TH 45 MODELL MÉRETEK Szélesség, nyitott állapot, mm Szélesség, zárt állapot, mm Magasság a feéső késig, mm Magasság rotátorral és linkkel, mm Súly rotátorral és linkkel, kg 850 DÖNTÉS/VÁGÁS Max döntési/vágási átmérő, mm 550 Fűrész sáv, mm 640 Fűrész egyésg SuperCut Fűrész motor Parker/Bucher Láncfeszítés Automatikus Lánc olaj tank térfogata, liter 8 HIDRAULIKA Maximális nyomás, bar 280 Szükséges optimális átfolyás, l/perc 160 Szeleptömb: a célra épített hidraulikus elosztó ETETÉS Hidraulikus motorok, etető karok, cm³ 400/500 Hidraulikus motorok, hátsó keret, cm³ - Hidraulikus motorok száma, db A Logset TH45 a gyérítési munkálatokhoz lett optimalizálva. A TH45 kompakt és könnyű, mely sima és gyors mozgásokat tesz lehetővé sűrű erdőkben is. A fej kis és közepes méretű fák kezelésére lett kifejlesztve. Két hidraulikus etető görgővel van felszerelve és egy szabadon futó támogató görgővel, mely csökkenti a súrlódást, és javítja az etetést. A hidraulika rendszer szintén a kisebb harvesterre lett optimalizálva. A motor hidraulikus ellátása egy áramlás elválasztóval lett optimalizálva. Az egyenlő nyomás és áramlás elkerüli az egyes görgők kipörgését nehéz körülmények között is. Az integrált hidraulika csövek elhelyezése megfelelő védelmet nyújt a hidraulika motorok mögött, közel a hidraulika szeleptömbhöz. A mérő görgő egy hidraulika munkahengerrel lesz ellenőrizve, mely állítható, ideális nyomással alkalmazva megfelel minden körülményeknek. 2 Etető sebesség, m/sec (l/perc) 6.0/4.7 (240 l/perc) Max nyitás, etető görgők, mm 450 GALLYAZÁS Max nyitás, felső kések, mm 560 Max nyitás, alsó kések, mm - Gallyazási átmérő ponttól pontig, mm Statikus kések száma, db Mozgó kések száma, db Max dőlésszög, ( ) ROTÁTOR Indexátor AV12S, H122, BBR 15H MÉRŐ RENDSZER LOGSET TOC-MD AJÁNLOTT ALAPGÉP MÉRET Kerekes alap, t Lánctalpas alap, t OPCIONÁLIS FELSZERELÉS Színjelölés, csonk kezelés, különböző mérő kerekek, etető motorok és görgők, átmérő érzékelő opciók, bioenergia szett.

7 7 LOGSET TH55 megbízható gallyzás TH 55 MODELL MÉRETEK Szélesség, nyitott állapot, mm Szélesség, zárt állapot, mm Magasság a feéső késig, mm Magasság rotátorral és linkkel, mm Súly rotátorral és linkkel, kg DÖNTÉS/VÁGÁS Max döntési/vágási átmérő, mm 650 Fűrész sáv, mm 750 Fűrész egyésg SuperCut Fűrész motor Parker/Bucher Láncfeszítés Automatikus Lánc olaj tank térfogata, liter 8 HIDRAULIKA Maximális nyomás, bar 280 Szükséges optimális átfolyás, l/perc 160 Szeleptömb: a célra épített hidraulikus elosztó ETETÉS Hidraulikus motorok, etető karok, cm³ 500/630 Hidraulikus motorok, hátsó keret, cm³ 315/400 Hidraulikus motorok száma, db A TH55 egy kompakt harvester fej, mely gyérítésre és kis törzsű fák tarvágására lett kifejlesztve. A robosztus etető rendszer biztosítja az erőteljes, hatékony etetést. Az átmérő mérésének a megbízhatóságát a fő késen levő két érzékelő biztosítja. A teljesen hidraulikus hosszmérő görgő kimagaslóan precíz eredményt nyújt. A fej felszerelhető speciálisan rakásfeldolgozásra fejlesztett késekkel és etető görgőkkel. 4 Etető sebesség, m/sec (l/perc) 6.0/4.7 (300 l/perc) Max nyitás, etető görgők, mm 630 GALLYAZÁS Max nyitás, felső kések, mm 680 Max nyitás, alsó kések, mm - Gallyazási átmérő ponttól pontig, mm Statikus kések száma, db Mozgó kések száma, db Max dőlésszög, ( ) ROTÁTOR Indexátor AV12S, H122, BBR 15H MÉRŐ RENDSZER LOGSET TOC-MD AJÁNLOTT ALAPGÉP MÉRET Kerekes alap, t Lánctalpas alap, t OPCIONÁLIS FELSZERELÉS Színjelölés, csonk kezelés, különböző mérő kerekek, etető motorok és görgők, átmérő érzékelő opciók, bioenergia szett. E G Y S Z E R Ű E N J O B B

8 8 LOGSET TH65 a sokoldalú igényeknek megfelelő sokoldalúság MODELL TH 65 / TH 65X MÉRETEK Szélesség, nyitott állapot, mm Szélesség, zárt állapot, mm Magasság a feéső késig, mm Magasság rotátorral és linkkel, mm Súly rotátorral és linkkel, kg DÖNTÉS/VÁGÁS Max döntési/vágási átmérő, mm 650 Fűrész sáv, mm 750 Fűrész egyésg SuperCut Fűrész motor Parker/Bucher Láncfeszítés Automatikus Lánc olaj tank térfogata, liter 8 HIDRAULIKA Maximális nyomás, bar 280 Szükséges optimális átfolyás, l/perc 200 Szeleptömb: a célra épített hidraulikus elosztó ETETÉS Hidraulikus motorok, etető karok, cm³ 630 / 800 Hidraulikus motorok, hátsó keret, cm³ 315 / 400 Hidraulikus motorok száma, db 4 / 2 (X verzió) Etető sebesség, m/sec (l/perc) 6.0 / 4.7 (300 l/perc) Max nyitás, etető görgők, mm 630 GALLYAZÁS A TH65 egy sokoldalú igényeknek megfelelő fej, mely gyérítésre és tarvágásra is tökéletes. Megfelelően kompakt a korai gyérítési munkálatokhoz, azonban eléggé erős a 65cm-es fák kivágásához. Az optimális termelékenységet a 45 cm-es átmérőjű törzsekkel éri el. A fej tökéletesen illeszkedik a LOGSET 8H GT Harvesterjéhez. A TH65 megfelelő erővel rendelkezik a kis súlyával, mely tökéletessé teszi a nagy kinyúlású, hosszú darukhoz. A fej számos opcióval felszerelhető, mint például az alternatív etető görgők, energiafa és rakásfeldolgozó szett, színjelölés és csonkkezelés, kielégítve különböző vevőink igényeit. Max nyitás, felső kések, mm 680 Max nyitás, alsó kések, mm 840 Gallyazási átmérő ponttól pontig, mm 450 Statikus kések száma, db Mozgó kések száma, db Max dőlésszög, ( ) ROTÁTOR Indexátor AV12S, H122, BBR 15H MÉRŐ RENDSZER LOGSET TOC-MD AJÁNLOTT ALAPGÉP MÉRET Kerekes alap, t Lánctalpas alap, t OPCIONÁLIS FELSZERELÉS Színjelölés, csonk kezelés, különböző mérő kerekek, etető motorok és görgők, átmérő érzékelő opciók, bioenergia szett.

9 9 LOGSET TH75 hatékony, nagy igénybevételre tervezve MODELL TH 75 / TH 75X MÉRETEK Szélesség, nyitott állapot, mm Szélesség, zárt állapot, mm Magasság a feéső késig, mm Magasság rotátorral és linkkel, mm Súly rotátorral és linkkel, kg DÖNTÉS/VÁGÁS Max döntési/vágási átmérő, mm 750 Fűrész sáv, mm 820 Fűrész egyésg SuperCut Fűrész motor Parker/Bucher Láncfeszítés Automatikus Lánc olaj tank térfogata, liter 8 HIDRAULIKA Maximális nyomás, bar 280 Szükséges optimális átfolyás, l/perc 200 Szeleptömb: a célra épített hidraulikus elosztó ETETÉS A nagy igénybevételre tervezett TH75 a TH sorozat legnagyobbja. A TH75 ennek ellenére viszonylag rövid vázzal rendelkezik, súlya csak 1300 kg. Ezért is tökéletesen összeillik a LOGSET 8H GT és a 10H GT harvesterjeinkhez. A rönk és a váz minimális érintkezése csökkenti a súrlódást, biztosítja az alacsony üzemanyag fogyasztást és hosszú élettartalmat. A TH75 a megoldások teljes csomagja. A rögzített hátsó kés megemeli a gallyazás minőségét. A lehető legjobb megoldás érdekében a Logset alternatív etető motor méreteket és az etető görgőkre tüskéket ajánl opcionálisan. Hidraulikus motorok, etető karok, cm³ 630 / 800 Hidraulikus motorok, hátsó keret, cm³ 315 / 400 Hidraulikus motorok száma, db 4 / 2 (X verzió) Etető sebesség, m/sec (l/perc) 5.6 / 4.4 (300 l/perc) Max nyitás, etető görgők, mm 740 GALLYAZÁS Max nyitás, felső kések, mm 780 Max nyitás, alsó kések, mm 1040 Gallyazási átmérő ponttól pontig, mm Statikus kések száma, db Mozgó kések száma, db Max dőlésszög, ( ) ROTÁTOR Indexátor AV12S, H122, BBR 15H MÉRŐ RENDSZER LOGSET TH75X kotrógépekre A TH75X erős konstrukciója különösen jól illik a kötöttpályás gépekhez. A fej hatékonyan működik alacsonyabb szivattyúkkal és motor teljesítmény mellett egyaránt. E G Y S Z E R Ű E N LOGSET TOC-MD AJÁNLOTT ALAPGÉP MÉRET Kerekes alap, t Lánctalpas alap, t OPCIONÁLIS FELSZERELÉS Színjelölés, csonk kezelés, különböző mérő kerekek, etető motorok és görgők, átmérő érzékelő opciók, bioenergia szett. J O B B

10 10 TOC-MD Megbízható mérés Irányítsa a termelést A LOGSET TOC-MD a legújabb mérési technológiát képviseli, mely az adatokat a döntéstől a jelentésig kezeli. A rendszer intelligenciája az automatizálási szintekkel és sok egyéb innovatív kiegészítőkkel rendkívüli hatékonyságot eredményez.

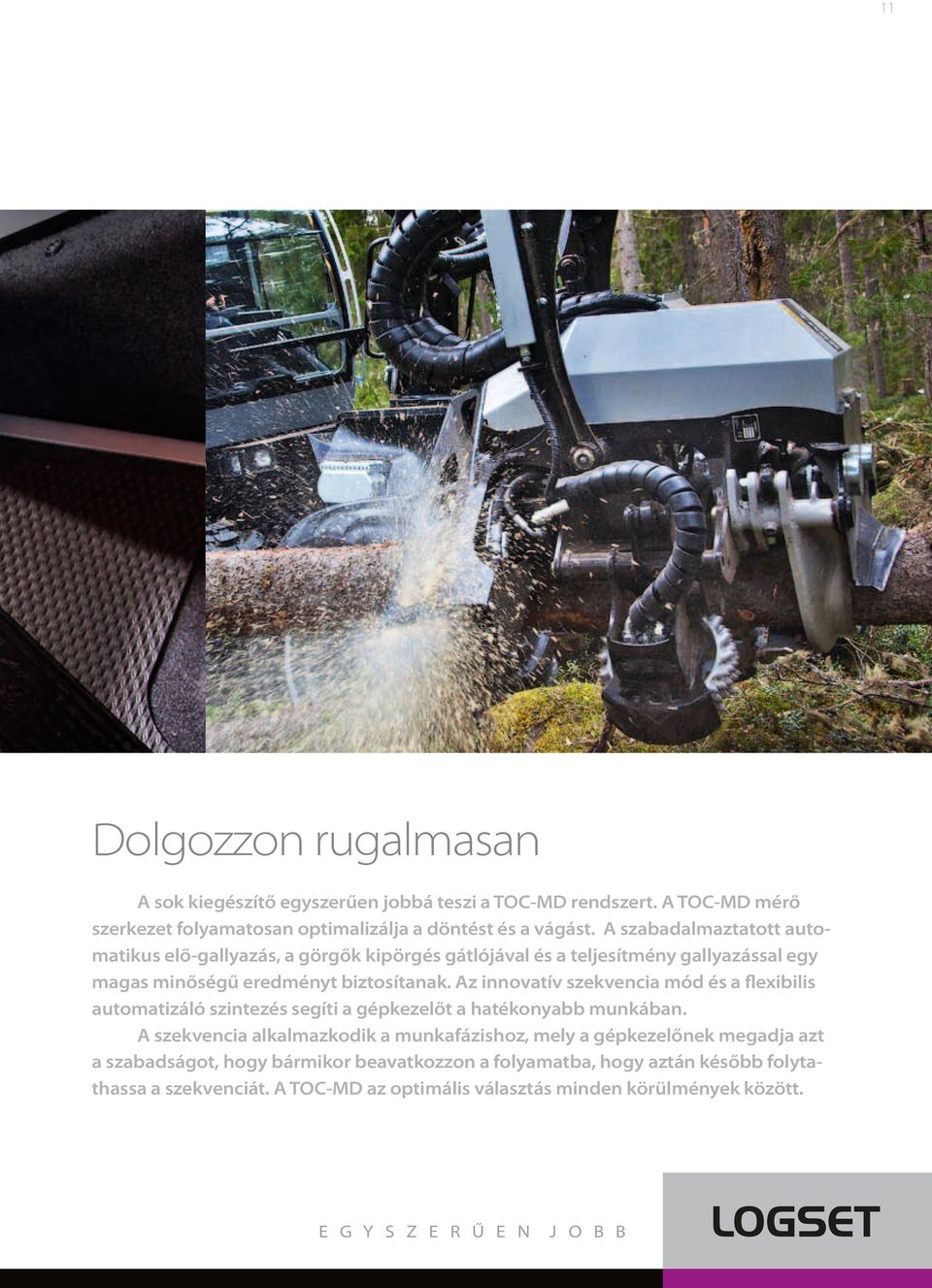

11 11 Dolgozzon rugalmasan A sok kiegészítő egyszerűen jobbá teszi a TOC-MD rendszert. A TOC-MD mérő szerkezet folyamatosan optimalizálja a döntést és a vágást. A szabadalmaztatott automatikus elő-gallyazás, a görgők kipörgés gátlójával és a teljesítmény gallyazással egy magas minőségű eredményt biztosítanak. Az innovatív szekvencia mód és a flexibilis automatizáló szintezés segíti a gépkezelőt a hatékonyabb munkában. A szekvencia alkalmazkodik a munkafázishoz, mely a gépkezelőnek megadja azt a szabadságot, hogy bármikor beavatkozzon a folyamatba, hogy aztán később folytathassa a szekvenciát. A TOC-MD az optimális választás minden körülmények között. E G Y S Z E R Ű E N J O B B

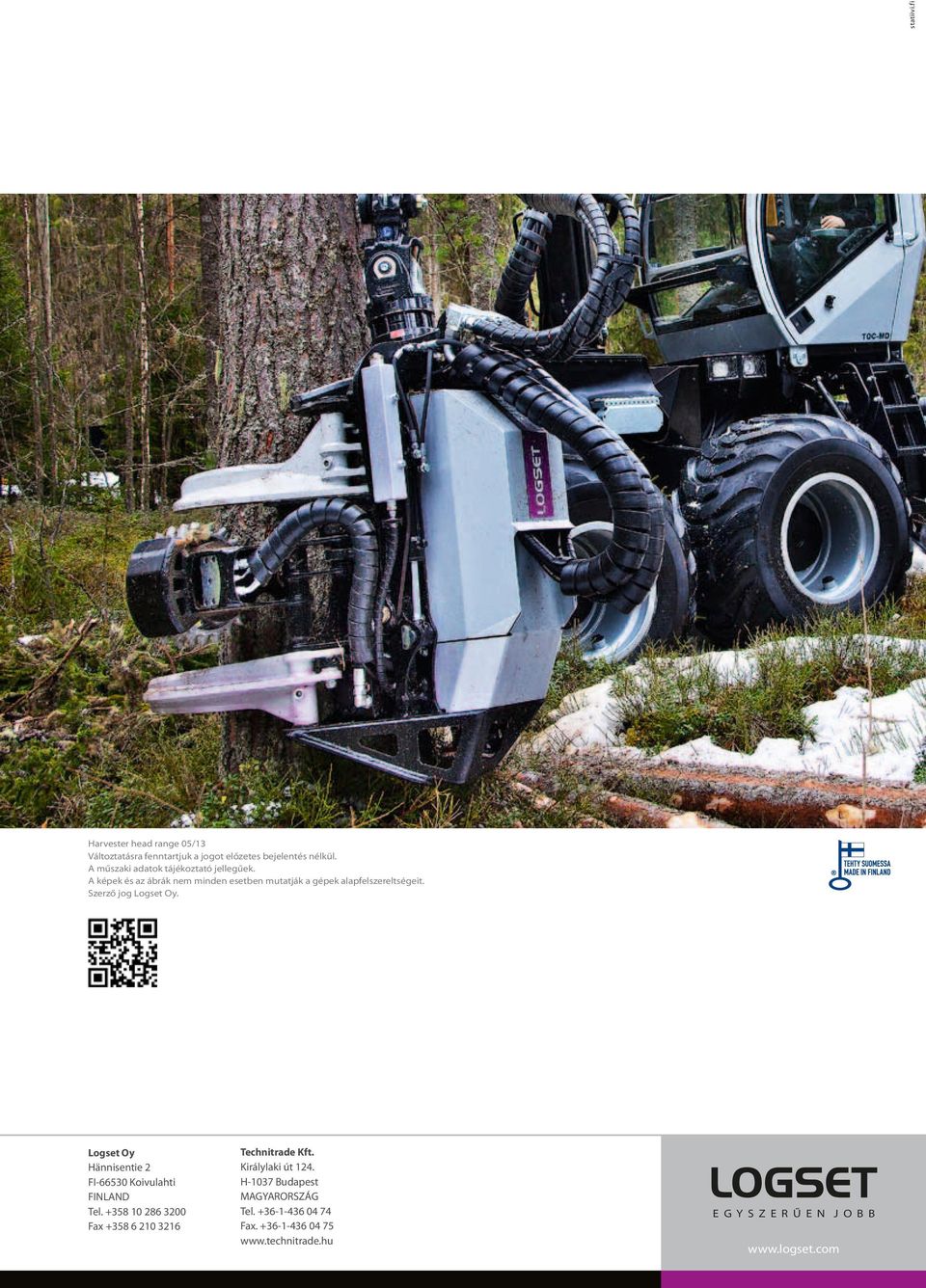

12 statiivi.fi Harvester head range 05/13 Változtatásra fenntartjuk a jogot előzetes bejelentés nélkül. A műszaki adatok tájékoztató jellegűek. A képek és az ábrák nem minden esetben mutatják a gépek alapfelszereltségeit. Szerző jog Logset Oy. Logset Oy Hännisentie 2 FI Koivulahti FINLAND Tel Fax Technitrade Kft. Királylaki út 124. H-1037 Budapest MAGYARORSZÁG Tel Fax E G Y S Z E R Ű E N J O B B
