4. Hőtani kérdések; extrúzió

Átírás

1 4. Hőtani kérdések; extrúzió Bevezetés Hőátadási folyamatok az alapanyag hőtartalma mechanikai energia külső fűtés hűtés, energiaveszteség szabályozás hőkezelés Hőmérsékletszabályzás Extrúzió technológiai sor termékek Extruderek típusai dugattyús egycsigás kétcsigás különleges berendezések 1

2 Energiaátadási folyamatok Hőáramdiagram sugárzás nyersanyag átviteli veszteség motor extrudátum lehúzás extrudátum hűtés külső hűtés külső fűtés mechanikai energia elektromos energia A frikciós hő az egyik legfontosabb energiaforrás. 2

3 Energiaátadás Frikciós hő Az anyag hőtartalma előmelegítés, szárítás Mechanikai energia frikciós hő Q f 2 Külső fűtés, melegítés, megömlesztés indítás kristályos és amorf anyagok egyéb műveletek termoformázás Hűtés, energiaveszteség energiaátalakítás, sugárzás hűtési módok termelékenység, szerkezet Szabályozás stacioner állapot Hőkezelés utókristályosodás, vetemedés 3

4 Hőmérsékletszabályzás Hatás, fontosság A megömlési zóna helye a csiga mentén pulzálás A csiga hűtése homogenitás, kitolási teljesítmény növekedés Ömledékhőmérséklet termoformázás, palackfúvás Magas ömledékhőmérséklet bomlás, térhálósodás Hűtés sebessége zsugorodás, termékszerkezet 4

5 A technológiai sor Csőextrúzió garat extruder szerszám kaliber hűtőkád lehúzó fűrész billenővályú A cső előállításához számos egység, komponens szükséges, amelyeknek összehangoltan kell működni. 5

6 A technológiai sor Öntött PET film extrúzió Extruder Fényező hengerek Koextruder Vastagságmérés Adagolás Utóhűtő hengerek Szűrőcserélő/Ömledékpumpa/Koextrúziós betáplálás/szerszám Lehúzó Tekercselő 6

7 A technológiai sor Folyamat Az extrúzió folyamata, berendezések, termékek. 7

8 Dugattyús extruder garat szerszám henger extrudátum fűtőtest vízhűtés 8

9 Folyamatos dugattyús extruder extruder henger és dugattyú garat fej torpedó szelep elektromos fűtés extrudátum szerszámblokk plasztikáló henger és dugattyú 9

10 Egycsigás extruder 10

11 Egycsigás extruder 11

12 Nyomás (bar) Az extruderek típusai Nyomásprofil szilárd kompresszió ömledék W D 8 D 7 D 5 D Csigahossz = 20 D 12

13 Vákuumzónás extruder kompresszió dekompresszió nyomáseloszlás a csiga mentén etetés vákuum betáplálás 1. kompresszió dekompresszió 2. kompresszió 1. ömledékszállító zóna 2. ömledékszállító zóna 13

14 Kétcsigás extruder azonos irányba forgó ellentétes irányba forgó független részlegesen illeszkedő szorosan illeszkedő 14

15 Kétcsigás extruder nyírás szabályzó függőleges adagoló szállító elemek vákuumnyílás nyíró elemek szállító elemek gyúró elemek homogenizáló elemek 15

16 Buss ko-knéter 16

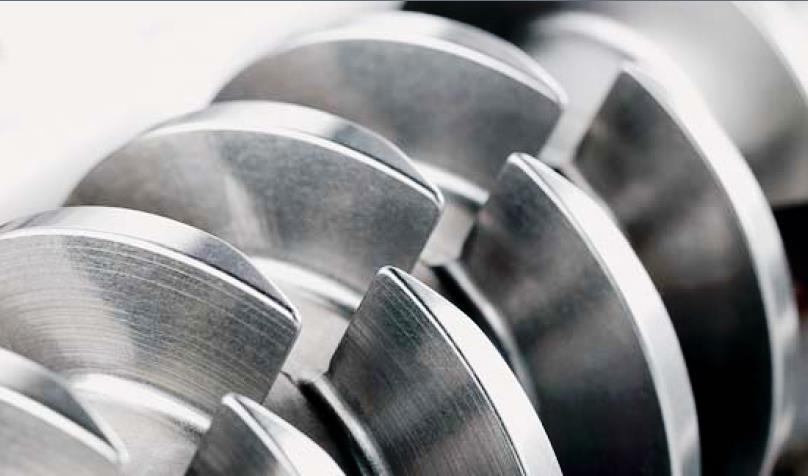

17 Buss ko-knéter Szétnyitható ház, könnyen tisztítható. Keverés; a szállítást segédberendezéssel kell megoldani. 17

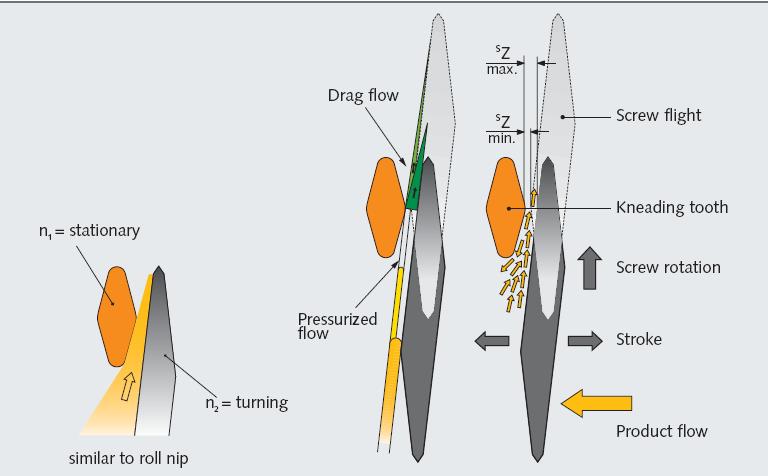

18 Buss ko-knéter A működés elve. Vivő áram és nyomáskülönbség. Hasonlóság a hengerszékkel. 18

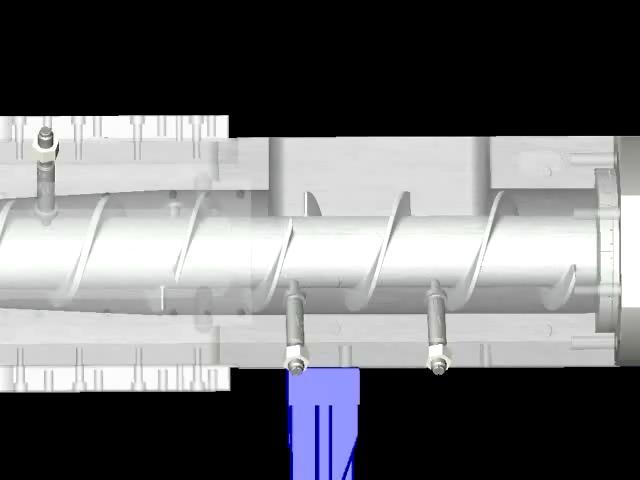

19 Buss ko-knéter Nyírás és homogenizálás; hőérzékeny anyagok. 19

20 Farrel keverő A Farrel folyamatos belső keverő és a keverő rotorja. 20

21 Kónikus extruder nagyméretű fogaskerekek kis kilépőátmérő kis talpnyomás talpcsapágy nagy etetőzóna gyors hőátadás A kónikus extruder működési elve és csigái. 21

22 Elasztikus és csigás extruder garat rotor álló lemez nyírt zóna fűtőtest szerszám nyomásprofil 22

23 Különleges extruderek Tandem extruder Többcsigás és bolygócsigás extruderek Függőleges extruder 23
