11. Hegesztés; egyéb műveletek

Átírás

1 11. Hegesztés; egyéb műveletek Bevezetés Hegesztés direkt hegesztés indirekt hegesztés Préselés Őrlés, darálás Keverés, homogenizálás Egyéb műveletek hőkezelés, szárítás Mechanikai megmunkálás esztergálás fúrás fűrészelés menetmetszés 1

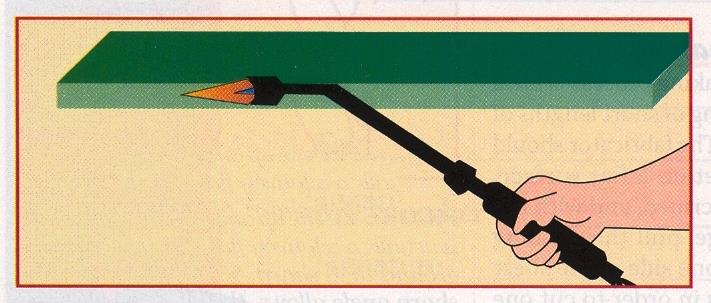

2 Hegesztés Direkt hegesztés Lánghegesztés gázláng folyamatos eljárás, lemez vagy film hegesztés hab bevonása PVC fedőréteggel Forrógázos hegesztés forró levegő vagy nitrogén hegesztőpálca prototípus, korlátozott széria Forrókéses hegesztés hővezetés forró fémről síkhegesztés ablakkeret Forrólemezes hegesztés hővezetés forró fémről háromdimenziós hegesztés láncfűrész, üzemanyagtartály 2

3 Hegesztés Direkt hegesztés Extrúziós hegesztés, forró ömledék extrúziója a két hegesztendő felület közé. 3

4 Hegesztés Indirekt hegesztés Izzószálas hegesztés hővezetés széles hőfoktartomány élelmiszercsomagolás Ultrahangos hegesztés nagy frekvencia, nagy nyomás különleges fej gépkocsi reflektorház Vibrációs hegesztés felületek közti súrlódás a felületek egy síkban vannak lökhárító Dörzshegesztés frikció kör alakú hegedési vonal tejesüveg Dielektromos hegesztés belső súrlódás poláris műanyagok gépkocsi ajtó Indukciós hegesztés mágneses tér ferrittel töltött műanyag kórházi tálcák 4

5 Hegesztés Indirekt hegesztés áramkör és szabályzás nyomás piezzoelektromos kristály szonotróda hegesztő fej darab alaplap Ultrahangos hegesztés; elv és kézi berendezés. 5

6 Hegesztés Indirekt hegesztés Felületek kiképzése Sík felület Szegecselés szarv Gömbfej szarv Ultrahangos hegesztés, megoldások. 6

7 Hegesztés Indirekt hegesztés rugók elektromágnesek fej mozgó darab álló darab elmozdulás Vibrációs hegesztés, berendezés, megoldások. 7

8 Hegesztés Indirekt hegesztés nyomás forgási sebesség és inercia Dörzshegesztés; elv, megoldások. 8

9 Hegesztés Indirekt hegesztés Jellemzők súrlódási hő körszimmetrikus keresztmetszet jó szilárdság olcsó gyors Paraméterek Anyag Sebesség Kontakt nyomás (m/sec) (MPa) PMMA 3,0-10 0,1-1,0 POM 1,5-10 0,2-1,3 PC 2,0-12 0,1-1,2 PA 1,5-15 0,2-1,5 Dörzshegesztés előnyök, paraméterek. 9

10 Hegesztés Indirekt hegesztés poláris műanyag lemez mintázó szerszám váltakozó tér nagyfrekvenciás energiaforrás indukciós terkercs darab ferrittel töltött előforma lemez dielektromos hegesztés indukciós hegesztés 10

11 Egyéb műveletek Préselés; őrlés, darálás Berendezés Tárcsás daráló Kalapácsos őrlő Késes daráló Tűs tépőgép Anyag Rideg Szívós Elasztikus Alkalmazás PS, PF PS, PF, PMMA PVC, PE, PP, PA PVC, PE, PF Őrlő és daráló berendezések. 11

12 Egyéb műveletek Őrlés, darálás állókés forgókés szita Műanyaghulladék őrlésére szolgáló késes daráló. 12

13 Folydékkeverő Dobkeverő Lapátos keverő Gyorskeverő Z karú keverő Pasztázó gép Keverő extruder Egyéb műveletek Keverés, homogenizálás Eljárás Szakaszos Folyamatos Berendezés Anyagjellemző alapanyag adalék Por Viszkózus Folyékony Alkalmazás PVC paszta poliészter PS, PE PP, PMMA kemény és lágy PVC kemény és lágy PVC PVC PF, PVC hőre lágyuló műanyag Keverő és homogenizáló berendezések. 13

14 Egyéb műveletek Keverés, homogenizálás Különböző keverő berendezések; granulátum, mesterkeverék, folyékony színezék. 14

15 Egyéb műveletek Keverés, homogenizálás Gyors- vagy porkeverő PVC és adalékok homogenizálására. melegkeverő terelőlapát leeresztő nyílás keverőlapát meghajtó motor leeresztés hűtőkeverő 15

16 Egyéb műveletek Megömlesztés, homogenizálás hidraulikus henger töltőnyílás záródugó gyúrókarok leeresztő dugó Belső keverő. 16

17 Egyéb műveletek Megömlesztés, homogenizálás ömledékben Ömlesztés, keverés belső keverő hengerszék egycsigás extruder kétcsigás extruder ko-knéter Farrel extruder egyéb homogenizáló berendezések Buss ko-knéter. 17

18 Egyéb műveletek Szárítás Különböző szárítóberendezések. 18

19 Egyéb műveletek Granulálás, szitálás Sokféle megoldás mindkét műveletre. 19

20 Mechanikai megmunkálás Esztergálás Tényezők az anyag törése súrlódás hőelvezetés deformáció, relaxáció xx metszet Tipikus késgeometria és a vágás során az anyagra ható erők. 20

21 Mechanikai megmunkálás Esztergálás Műanyag Jellemző szög Sebesség Előtolás A B C D E F (m/s) (mm/ford) PC POM PA PMMA ABS PS PTFE Tipikus késgeometriák és megmunkálási körülmények. 21

22 Mechanikai megmunkálás Fúrás oldalnézet 120 köszörült felület 60 csúcsszög előtte utána élszög hátszög vágóélek PMMA fúrása Tipikus csigafúró. 22
