1 9. Üreges testek gyártása Bevezetés Extrúziós fúvás a folyamat elemi lépései berendezés, működés az extrúziós fúvás folyamata terméktulajdonságok Fröccsfúvás Orientációs fúvás Rotációs öntés berendezés technológia termékminőség, problémák 1

2 Extrúziós fúvás A folyamat elemi lépései extruder extruder szerszám vágóél előforma fúvószerszám fúvás Egy folyamatos és egy szakaszos eljárás kombinációja. 2

3 Extrúziós fúvás Lépések Lépések plasztikálás, ömledékszállítás előforma készítés fúvás a felesleges anyagrészek levágása hűtés 3

4 Extrúziós fúvás Megoldások Megoldások szakaszos extrúzió változtatható ömledékáram több szerszám manuális továbbítás több szerszám rotáció 4

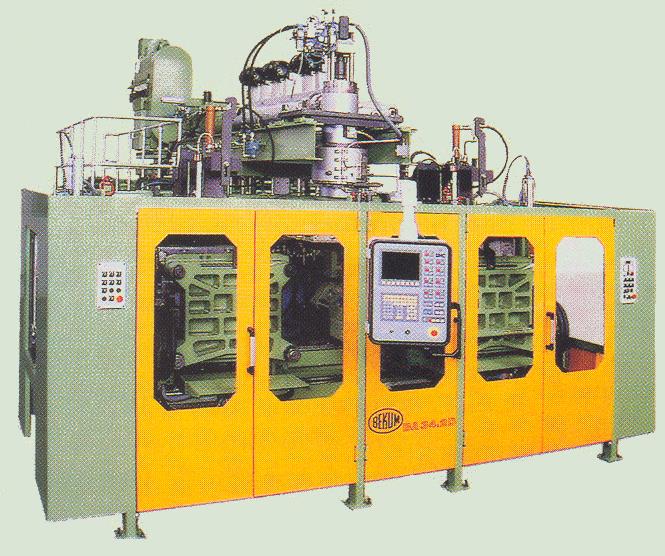

5 Extrúziós fúvás Berendezések 5

6 Extrúziós fúvás Berendezések Széles mérettartomány, nagy termelékenység. 6

7 Extrúziós fúvás Berendezések 7

8 Extrúziós fúvás Fúvófejek fűtés fűtés fojtás Keresztfej; a tervezés szempontjai megegyeznek az extruder szerszámokéval. 8

9 Extrúziós fúvás Szerszám Szerszámtervezés záróerő a hulladék lecsípése a nyak kalibrálása hűtés szellőztetés fúvótüske kalibráló egység vágóélek menetek kialakítása Tipikus fúvószerszám alsó vágóélek 9

10 Extrúziós fúvás Folyamat Fontos kérdések folyás a szerszámban ömledékszilárdság hőmérsékletprofil reológiai duzzadás az előforma nyúlása Az előforma méreteinek változása 10

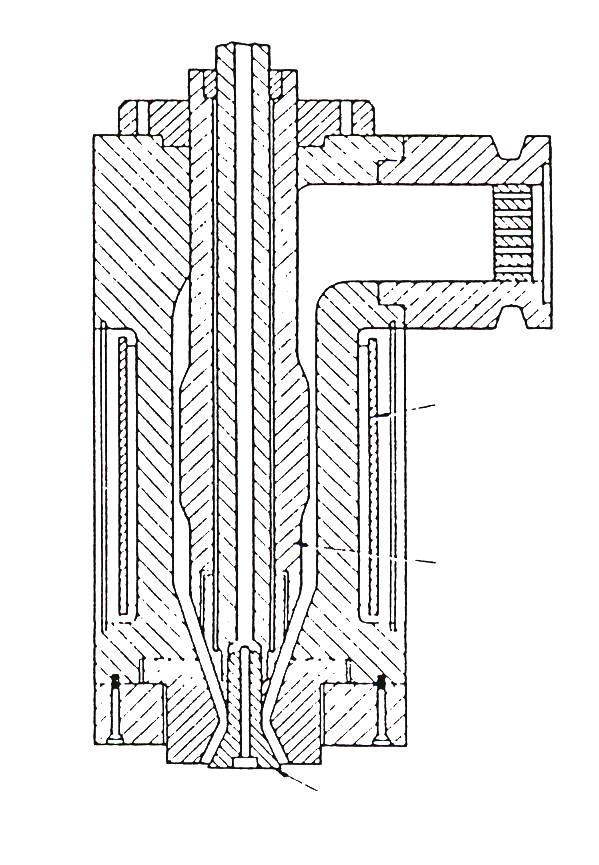

11 Extrúziós fúvás A falvastagság szabályozása; tulajdonságok Megoldások a mag mozgatása (ábra) az extrúzió sebességének szabályozása Terméktulajdonságok orientáció falvastagság élek és sarkok hűtési sebesség fűtőtest mag szabályozás 11

12 Fröccsfúvás Lépések 1) 2) 3) 4) 5) 6) Lépések fröccsszerszám fröccsöntés eltávolítás fúvószerszám fúvás kidobás 12

13 Fröccsfúvás Lépések, megoldások 13

14 Orientációs fúvás PET palackok gyártása előforma fröccsöntése előforma előmelegítése fúvás A termék nagymértékű nyújtása; orientáció, szilárdságnövekedés. 14

15 Orientációs fúvás PET palackok gyártása Az előforma fröccsöntése. 15

16 Orientációs fúvás PET palackok gyártása Fúvás, a két lépés szétválasztása technológiai és gazdasági okok miatt. 16

17 Orientációs fúvás Fogantyú Komponensek 1. nyakrész 2. mag és fúvótüske 3. szerszámtest 4. fúvóka Fogantyú kialakítása orientációs fúvás során. 17

18 Rotációs öntés Előnyök; elemi lépések Elemi lépések Előnyök gazdaságosság egyszerűség jó termékminőség szerszám fűtés és forgás hűtés és forgás termékeltávolítás szerszám 18

19 Rotációs öntés Működés, lépések fűtés üreg hűtés tartó oszlopok műanyag por tartólap Többirányú forgás, egyenletes eloszlás. 19

20 Rotációs öntés Működés, lépések Sokoldalú, viszonylag olcsó és egyszerű technológia. 20

21 Rotációs öntés Berendezés melléktengely jellemző átmérő szerszám főtengely holt tér szabványos kar oldalkar A forgást biztosító karok és jellemző méretek. 21

22 Rotációs öntés Berendezés Betöltés Hűtőkamra Fűtőkamra Szerszám Ajtó Ajtó Ajtó Kar Szerszám mozgatás Levegő Levegő fűtés Szerszámforgató motor Sín Ventillátor Egykarú vízszintesen mozgatott szerszám. 22

23 Rotációs öntés Berendezés töltőállomás por szerszám kemence hűtőkamra Háromkarú rotációs öntő berendezés. 23

24 Rotációs öntés Berendezés vezérlő egység fűtés vagy hűtés Háromkarú rotációs öntő berendezés; vezérlés. 24

25 Rotációs öntés Berendezés felhasított hűtőkamra felhasított fűtőkamra mozgó kar kamra ajtó töltő és ürítő tér Megoldások; több szerszám. 25

26 Rotációs öntés Berendezés, technológia, problémák Berendezés karok, tengelyek szakaszos, folyamatos a szerszám anyaga keret, felfüggesztés Technológia kimérés, betöltés porjellemzők ömledéktulajdonságok fűtés, hűtés eltávolítás Problémák boltozódás, kitöltés sorjaképződés falvastagság degradáció (hólyagok, buborékok, elszíneződés) vetemedés zsugorodás eltávolítási nehézségek egyenetlen színeloszlás 26

27 Rotációs öntés Berendezés Szerszám és mozgatóegység. 27

28 Rotációs öntés Termék A technológiával előállított tipikus termék. 28
