SG-50 Központi Daráló

HTML
DOWNLOAD

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "SG-50 Központi Daráló"

Emma Király
6 évvel ezelőtt
Látták:

1 Központi Daráló Porleválasztó ciklon A darálék a felhordó ventilátoron keresztül a ciklonba kerül. Hűtött vágókamra könnyű alacsony hőmérsékleten tartani az alapanyag darálást Álló és forgó kések Keménység: 56HRC Acél: SKD11 WEG motor energiatakarékos, IE2 osztály Forgó kések "V" elrendezése biztosítja a magas vágási teljesítményt Fázissorrend érzékelő biztosítja a motor helyes forgásirányát Késbeállító sablon kések gyors testreszabása és cseréje Nagy tömegű lendítőkerék és tengely növeli a nagyobb elemek aprításának lehetőségétt Alacsony zajszintű kialakítás Riasztóberendezés tájékoztat a daráló túlterhelésről 12 mm furatármérőjű rosta választható:6,8,10,17mm

Típuskód Elve: SG xx xx x SG Shini Granulators (Shini Daráló) xx Vágókamra Hossza xx Vágókamra Szélessége x Opció Jellemzők Újonnan fejlesztett V-elrendezésű

Kés beállítóval szerelve. A Forgó kések beállíthatók, mielőtt a gépbe helyeznénk. Így sokkal könnyebb beállítani a késeket.

A Dupla rétegű zajszigetelt adagoló nyílás tartja alacsonyan a zajszintet.

2 Típuskód Elve: SG xx xx x SG Shini Granulators (Shini Daráló) xx Vágókamra Hossza xx Vágókamra Szélessége x Opció Jellemzők Újonnan fejlesztett V-elrendezésű forgókések. A kések magas minőségű import acélból készülnek, melyre jellemző magas merevség, hosszú élettartam és az újra használhatóság élezés után. Kés beállítóval szerelve. A Forgó kések beállíthatók, mielőtt a gépbe helyeznénk. Így sokkal könnyebb beállítani a késeket. A Vágókamra magas merevségű anyagból készül. Jellemző rá a magas intenzitás, nem szennyeződik, hosszú élettartam és könnyű karbantartás és javítás. A Dupla rétegű zajszigetelt adagoló nyílás tartja alacsonyan a zajszintet. A V-típusú hajtószíj segít a kiegyensúlyozott műveletvégrehajtásban és könnyű a szétszerelés és a javítás. A biztonságot fokozza az önmagától záródó adagoló doboz. A víz hűtő berendezés a vágókamrában, megelőzi az anyag olvadását. Szabványos Regrind szállító rendszer. Lendkerékkel szerelve, a vágási képesség javításáért.

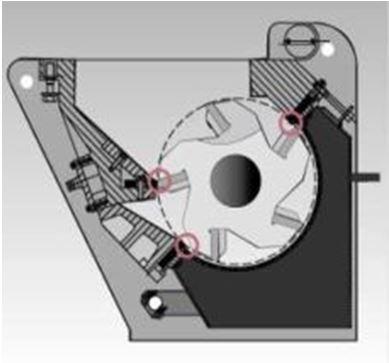

Lehetőségek Három Fix plusz Öt Forgó Kés (Magas vágási pont) Magas vágási pontú fix késes típusnak kis belső tere és alapvetően magas vágási pontja van.

Magas vágási ponton alapuló alapvető elrendezés, a három sor fix kés magasabb vágási teljesítményt mutat, mint a két soros megoldás.

3 Lehetőségek Három Fix plusz Öt Forgó Kés (Magas vágási pont) Magas vágási pontú fix késes típusnak kis belső tere és alapvetően magas vágási pontja van. Így a vágóerő nem túl erős, amely fokozza a szilárd műanyagok megbízható vágását. Ez a tervezés alkalmas nagy szilárdságú és vastag falú műanyag termékek darálására. Magas vágási ponton alapuló alapvető elrendezés, a három sor fix kés magasabb vágási teljesítményt mutat, mint a két soros megoldás. De a három sorosnak ugyan azok a paraméterei, és az alkalmazása, mint a két sorosnak. Ciklon porleválasztó szállító eszköz A Porleválasztó elkülöníti a port a daráléktól, így az azonnal újra hasznosítható. A por a tároló zsákba fog kerülni, így a munkakörnyezet tiszta marad. Ez az eszköz biztosítja, hogy a darálékba ne legyenek nem kívánt anyagok és így biztosítja a gazdaságosságot. A típus kód végéhez DS -t kell írni.

Adagoló Szállítószalag Garathoz Anyag adagolás elég nehéz ügy a nagy darálóknál.

4 SG-36/43 Lehetőségek Oldalsó Anyag Adagoló A hagyományos darálók garat adagolásának tervezése nem alkalmas hosszabb szálanyagokhoz és idomokhoz. Terveztünk egy oldalsó anyag adagolót, a kényelmes adagoláshoz hosszúkás anyagok esetében. Adagoló Szállítószalag Garathoz Anyag adagolás elég nehéz ügy a nagy darálóknál. Általában alacsonyabb helyekre van elhelyezve vagy a platformot anyag adagolásra kell építeni. Shini legfőképp ezért tervezett szállítószalagot, hogy könnyen eljusson az anyag a vágókamrába az SG-50 darálóknál.

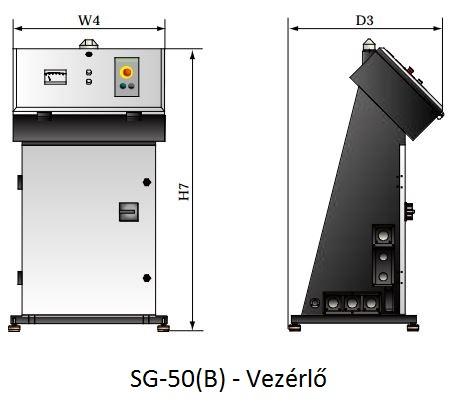

5 Vázlat rajz

6 SG-36/43 Vázlat rajz

7 Vázlat rajz

8 Vázlat rajz

Műszaki adatok Megjegyzések: 1. Az SKD11 egy Japán acélfajta (JIS standard). 2. A rosta furatméretétől függ, hogy mekkora granulátum esik áta rostán. 3.

9 Műszaki adatok Megjegyzések: 1. Az SKD11 egy Japán acélfajta (JIS standard). 2. A rosta furatméretétől függ, hogy mekkora granulátum esik áta rostán. 3. A zajszint a különböző műanyag típusoktól és a motor típusától függ. 4. A zajszint az alábbi körülmények közt lett tesztelve: a gép körül 1 méterre és 1.6 méterre a földtől. 5. Hogy nem kívánatos műanyag ne ragadjon a kések közé, minden anyagot össze kell törni normál hőmérsékleten. 6. Tápellenállás: 3f, 400VAC, 50Hz. 7. A műszaki adatok változhatnak a gyártó előzetes értesítése nélkül.

10 Részegységek
