1 A tervezett győri extrémsport-pályák elemjegyzéke és becsült költségvetése Tóth Dénes elnök Utcai Sportok Egyesülete Győr, június 17.

2 Összefoglaló A pályaterveket a triál és a görpálya tervét is átalakítottuk a szóban forgó területeken való berendezéshez: Jereváni út, LIDL áruház melletti sportpálya és füves terület; valamint a Marcalvárosi víztorony területén található sportpálya és kapcsolódó zöldterület. A triálpálya terve a Jereván úti LIDL áruház melletti m-es elhanyagolt sportpályához lett alakítva. Ez az aszfaltozott felület minimális javítási munkálatokkal a repedésekben növő gaz, fű kiirtása után - alkalmassá válik a triál-elemek elhelyezésére. A pálya kényelmes használatához úgy gondoljuk, hogy a 800 m 2 aszfaltozott felület mellé célszerű egy m 2 füves területet csatolni, amely lehetőséget biztosít a gyakorlások közti pihenésre, az érdeklődő szemlélők biztonságos és a sportolók zavarása nélküli elhelyezkedésére, a kerékpárok gyakorlások közti beállítására, szerelésére. Ezt célszerűen a kerítés felújításakor érdemes kialakítani. A görpálya tervét a Marcalvárosi víztorony védőterületén található m alapterületű sportpályára alakítottuk át. A gördeszka, görkorcsolya és BMX számára az aszfaltfelület minősége nem megfelelő, ezért felújítást igényel. A felújításnál külön gondot kell fordítani arra, hogy olyan aszfalt- vagy betonkeverék kerüljön beépítésre, amely kellően sima felületet biztosít, a nyári melegben nem deformálódik, valamint a ráhelyezett elemek terhe alatt sem megy tönkre (különösen az aszfaltkeverékek érzékenyek a melegre és a teher alatti deformációra). A görpálya elemeket úgy válogattuk össze, hogy azok a legjobban kihasználják a rendelkezésre álló területet. Amennyiben megoldható, úgy érdemes volna a pálya szélességét 20 m-ről m-re megnövelni, hogy még kényelmesebben elférjenek a különböző sportok (gördeszka, görkorcsolya, BMX) eszközei. Kerítés felújítás itt is szükségeltetik, ugyanis a víztorony körül több helyen is tönkrement. Ennek a kerítés-helyreállításnak a költsége valószínűsíthetően nem haladja meg a triálpályához szükséges kerítés költségét, mivel itt a kerítésoszlopok jó állapotban találhatóak, és a víztorony területén belül nem szükséges a pálya külön lekerítése. Tisztázni kell még a terület jelenlegi üzemeltetőjével, hogy mekkora, és milyen elhelyezkedésű a ténylegesen hasznosítható terület a pálya és a pihenés számára. A kapcsolódó zöldterületeken kialakítható megfelelő méretű terület a sportolás közbeni pihenésre, valamint a nézelődők is kényelmesen elférnek a pálya körül. A továbbiakban megtalálhatóak az elem- és pályatervek, a hozzájuk tartozó becsült költségvetéssel. Tóth Dénes elnök USE Győr

3 Kerítésépítés költségei Triálpálya A kerítés 2 m magas kerítésdróttal és hozzá tartozó megfelelő méretű acél vagy beton oszlopokkal kerül kialakításra. A kerítés becsült költsége : Görpálya A kerítés oszlopai megfeleő minőségű, így a kerítésdrót szorulfelújításra. A nagy kerület miatt itt ugyanazzal a költséggel számolunk, mint a triálpálya kerítésének kialakításánál. A kerítés becsült költsége :

4

5 Felújításra váró elem Elem neve, sorszáma: BMX nagy kidobó 01 db /db 1 Asztal (3,0 2,0 1,6) Egyenes rámpa (3,0 2,55 1,6) Kidobó rámpa (3,0 3,5 1,6) A felújítás költsége : Ez az elem a Győri Jégsportért Alapítványtól került az egyesület birtokába. Az acélszerkezet jó állapotú, felületkezelést igényel. Új, vízálló rétegelt lemez borítás kerül rá.

6 Felújításra váró elem Elem neve, sorszáma: Félcső 02 db /db 1 Fécső (5,9 10,0 1,8) A felújítás költsége : Ez az elem a Győri Jégsportért Alapítványtól került az egyesület birtokába. Az acélszerkezet jó állapotú, felületkezelést igényel. Új, vízálló rétegelt lemez borítás kerül rá.

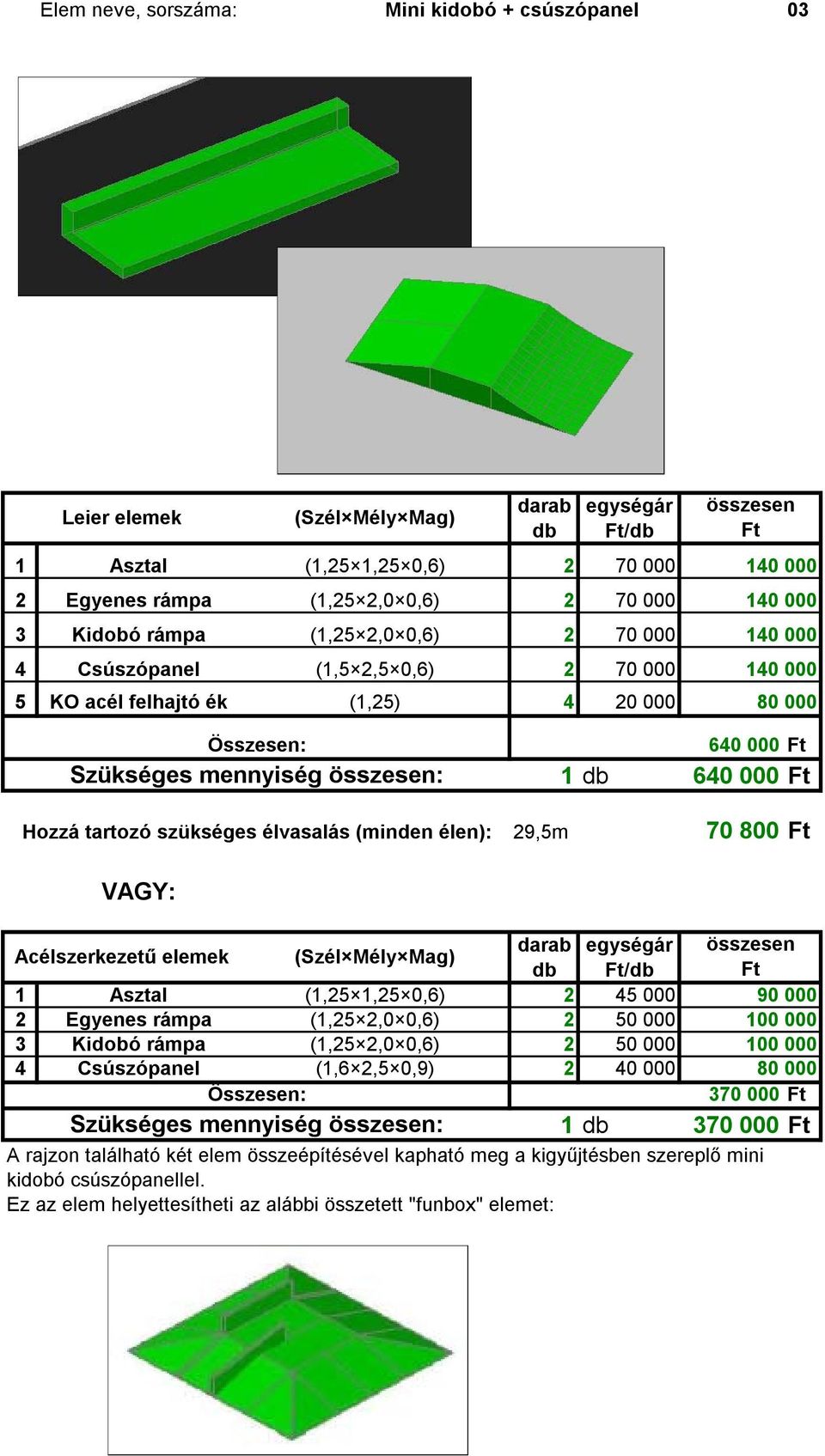

7 Elem neve, sorszáma: Mini kidobó + csúszópanel 03 Leier elemek (Szél Mély Mag) db /db 1 Asztal (1,25 1,25 0,6) Egyenes rámpa (1,25 2,0 0,6) Kidobó rámpa (1,25 2,0 0,6) Csúszópanel (1,5 2,5 0,6) KO acél felhajtó ék (1,25) Szükséges mennyiség : Hozzá tartozó szükséges élvasalás (minden élen): db ,5m VAGY: db /db 1 Asztal (1,25 1,25 0,6) Egyenes rámpa (1,25 2,0 0,6) Kidobó rámpa (1,25 2,0 0,6) Csúszópanel (1,6 2,5 0,9) Szükséges mennyiség : 1 db A rajzon található két elem összeépítésével kapható meg a kigyűjtésben szereplő mini kidobó csúszópanellel. Ez az elem helyettesítheti az alábbi összetett "funbox" elemet:

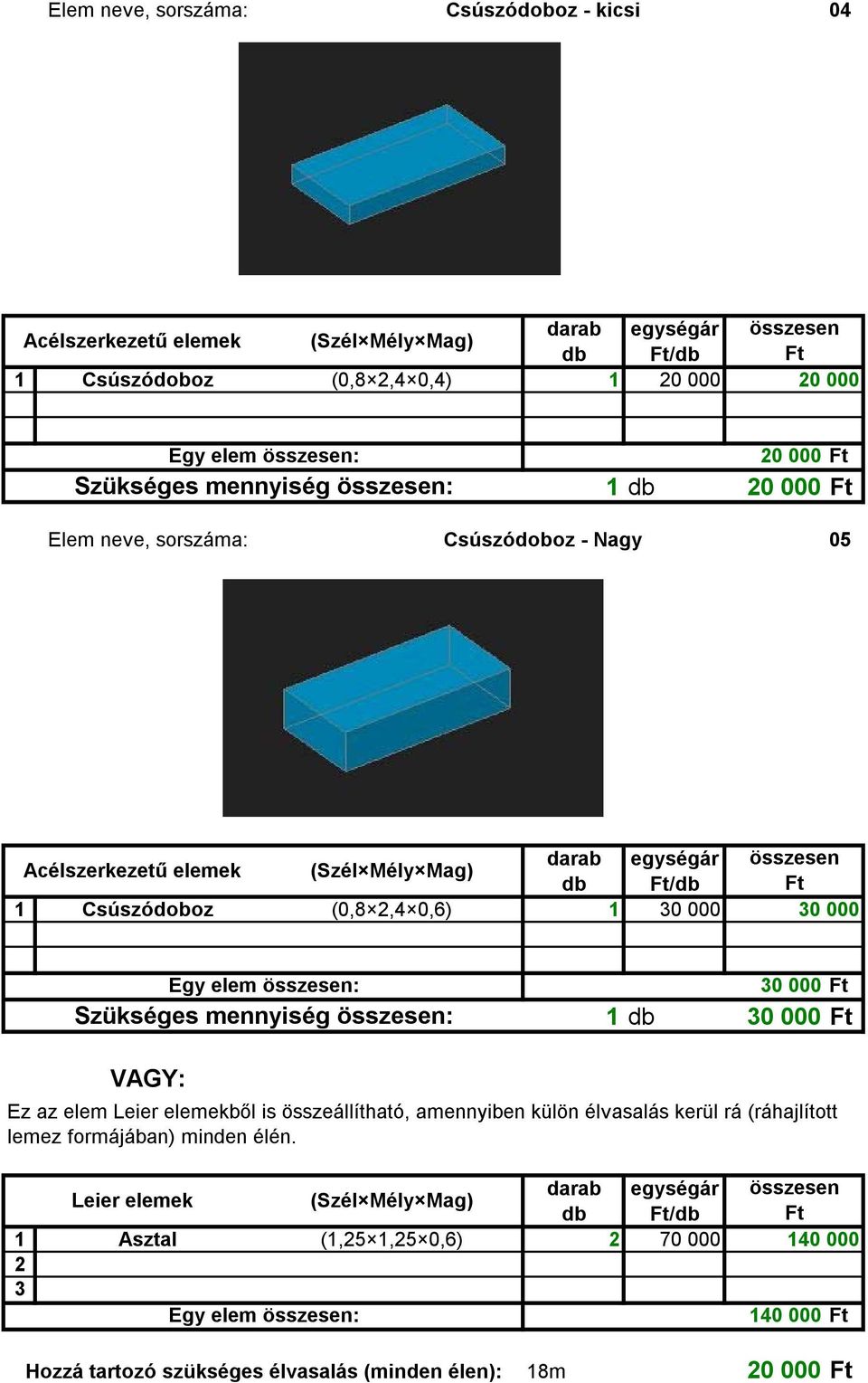

8 Elem neve, sorszáma: Csúszódoboz - kicsi 04 db /db 1 Csúszódoboz (0,8 2,4 0,4) Egy elem : Szükséges mennyiség : db Elem neve, sorszáma: Csúszódoboz - Nagy 05 db /db 1 Csúszódoboz (0,8 2,4 0,6) Egy elem : Szükséges mennyiség : db VAGY: Ez az elem Leier elemekből is összeállítható, amennyiben külön élvasalás kerül rá (ráhajlított lemez formájában) minden élén. Leier elemek (Szél Mély Mag) db /db 1 Asztal (1,25 1,25 0,6) Egy elem : Hozzá tartozó szükséges élvasalás (minden élen): 18m

9 Elem neve, sorszáma: Korlát 06 Acélszerkezetű elemek db /db 1 Korlát 3m Egy elem : Szükséges mennyiség : db Elem neve, sorszáma: Íves korlát 07 Acélszerkezetű elemek db /db 1 Íves korlát 3m Egy elem : Szükséges mennyiség : db Elem neve, sorszáma: Duplacső korlát 08 Acélszerkezetű elemek db /db 1 Duplacső korlát 3m Egy elem : Szükséges mennyiség : db

10 Elem neve, sorszáma: Spine 09 db /db 1 Spine (3,0 1,2 4,2) Egy elem : Szükséges mennyiség : db Leier elemekből nem összállítható, mivel nem létezik megfelelő magasságú és sugarú íves elem a Leier kínálatában. Elem neve, sorszáma: Piramis 10 db /db 1 Piramis (6,0 4,0 0,8) Szükséges mennyiség : db Leier elemekből nem összállítható, mivel nem létezik megfelelő magasságú és dőlésszögű elem a Leier kínálatában, valamint a sarokelemek sem kialakíthatóak.

11 Elem neve, sorszáma: Asztal ferdefallal 11 db /db 1 Asztal (3,0 2,5 1,8) Ferdefal (3,0 4,2 1,8) Egy elem : Szükséges mennyiség : db Leier elemekből nem összállítható, mivel nem létezik megfelelő magasságú és dőlésszögű elem a Leier kínálatában. A kisméretű elemekből összeállítva túl lapos dőlésszögű elemet kapni, nagy hézagokkal az elemek között, így kihasználhatatlan lenne. Elem neve, sorszáma: Asztal ívvel 12 db /db 1 Asztal (3,0 2,5 1,8) Ív (3,0 3,3 1,8) Egy elem : Szükséges mennyiség : db Leier elemekből nem összállítható, mivel nem létezik megfelelő magasságú és sugarú íves elem a Leier kínálatában.

12 Elem neve, sorszáma: Csúszópanel 13 Leier elemek (Szél Mély Mag) db /db 1 Csúszópanel (1,5 2,5 0,6),, Szükséges mennyiség : db Hozzá tartozó szükséges élvasalás (minden élen): 18m

13 Elem neve, sorszáma: Kis íves elem 14 Leier elemek (Szél Mély Mag) db /db 1 Asztal (1,25 1,25 0,6) Egyenes rámpa (1,25 2,0 0,6) Kidobó rámpa (1,25 2,0 0,6) Domború rámpa (1,25 2,0 0,6) Csúszópanel (1,5 2,5 0,6) KO acél felhajtó ék (1,25) Szükséges mennyiség : 1 db Hozzá tartozó szükséges élvasalás (minden élen): VAGY: 12m Acélszerkezetű elemek (Szél Mély Mag) db /db 1 Asztal (1,25 1,25 0,8) Íves rámpa (1,25 2,0 0,8) Szükséges mennyiség : db

14 Győri Görpálya költségvetési táblázat - Marcalvárosi víztorony Csak acélszerkezetű elemek Leier betonelem összeállítások + Acélszerkezetű elemek Leier összeállítás (élvasakkal) Acélszerkezetű összeállítás Megnevezés db /db db /db db /db 1 BMX nagy kidobó (felújítás) Félcső (felújítás) Mini kidobó + csúszópanel Csúszódoboz - kicsi Csúszódoboz - Nagy Korlát Íves korlát Duplacső korlát Spine Piramis Asztal ferdefallal Asztal ívvel Csúszópanel Kis íves elem Részösszeg: Részösszeg: Leier gyártmány: Élvasalás*: Kerítés *Élvasalás: A Leier elemek időállóságának elősegítése érdekében az elemek éleit hajlított acéllemez borítással kell ellátni. Ennek szükséges felülettakarási szélessége 150 mm a vízszintes vagy íves felületeken, míg 50 mm a függőleges felületeken. Ez azért szükséges, mivel így gátolható meg az, hogy BMX-el való használat esetén a betonelemek élei lerepedjenek. Amennyiben az elemek gyártásánál nem megoldható a vasalt élborítás, úgy utólagos elhelyezés szükséges, ennek a költségét tüntettük fel élvasalás költsége címén.

15 Leier elemek kigyűjtése - görpálya részlet Győr Leier elemek (Szél Mély Mag) tömeg/db össztömeg db /db kg/db kg 1 Asztal (1,25 1,25 0,6) Egyenes rámpa (1,25 2,0 0,6) Kidobó rámpa (1,25 2,0 0,6) Domború rámpa (1,25 2,0 0,6) Csúszópanel (1,5 2,5 0,6) KO acél felhajtó ék (1,25) kg Szükséges élvasalás*: Önmagában alkalmatlan teljes gördeszkapályának, szükséges hozzá a költségvetési táblázatban található kiegészítő acélszerkezetű elemek megléte! *Élvasalás: A Leier elemek időállóságának elősegítése érdekében az elemek éleit hajlított acéllemez borítással kell ellátni. Ennek szükséges felülettakarási szélessége 150 mm a vízszintes vagy íves felületeken, míg 50 mm a függőleges felületeken. Ez azért szükséges, mivel így gátolható meg az, hogy BMX-el való használat esetén a betonelemek élei lerepedjenek. Amennyiben az elemek gyártásánál nem megoldható a vasalt élborítás, úgy utólagos elhelyezés szükséges, ennek a költségét tüntettük fel élvasalás költsége címén.

16 Győri Triálpálya / Balaton Bike Feszt Leier elemek darab tömeg/darab össztömeg egységár Megnevezés db kg/db kg /db 1 VA100/62,5/ TA 80/ TO 60/200 L/I TO 30/200 L/I AF 100/ AF 60/ AF 80/ AGY 80/50/9 L AGY 100/100/9 L AGY 100/25/9 L AGY 100/50/9 L kg Kerítés: módosítva: június szállítási limit: kg
