1 Alumíniumszerkezeti rendszerek és szállítópályák Fedezze fel az alumínium szerkezeti rendszerekben rejlő korlátlan lehetőségeket!

2

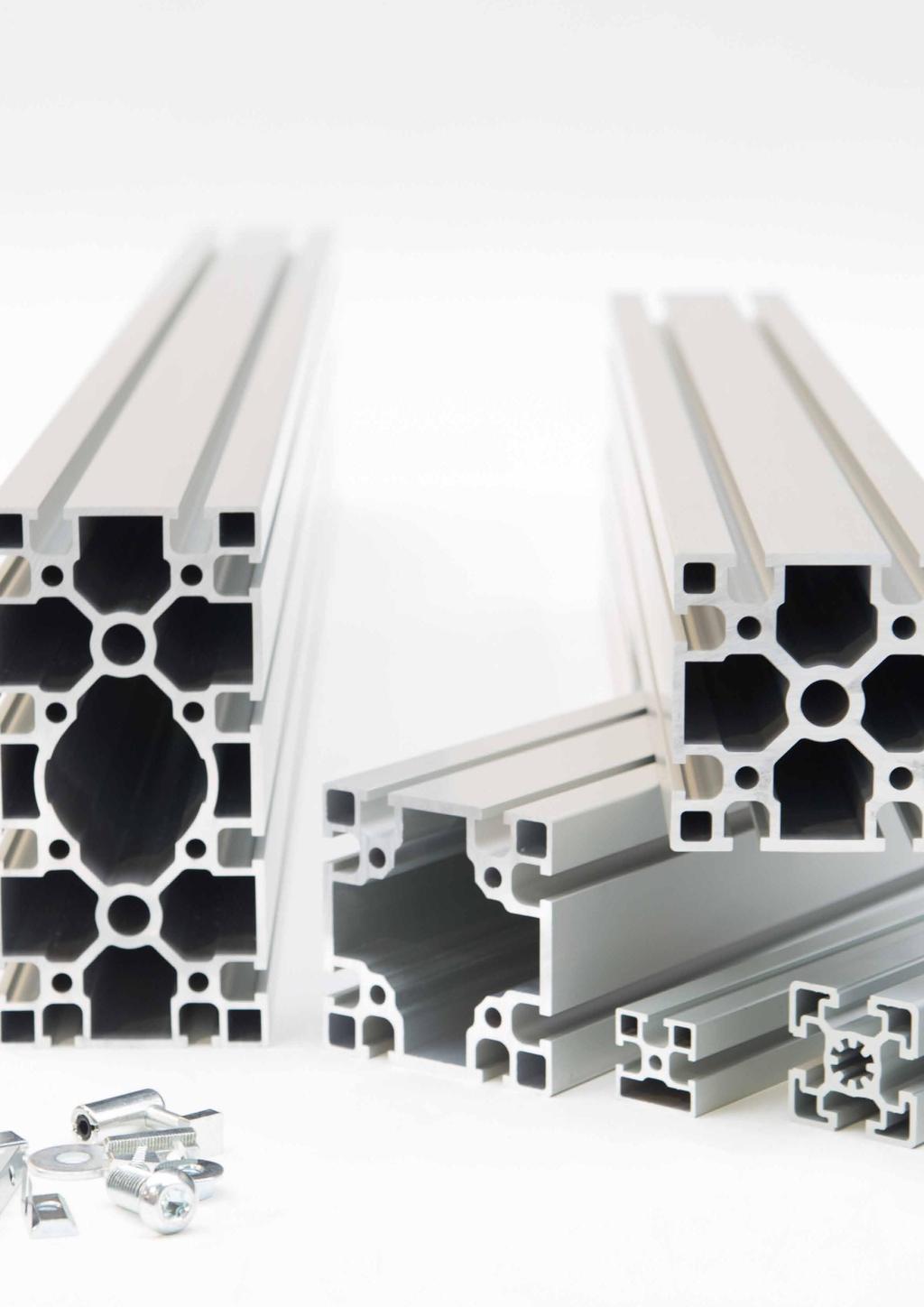

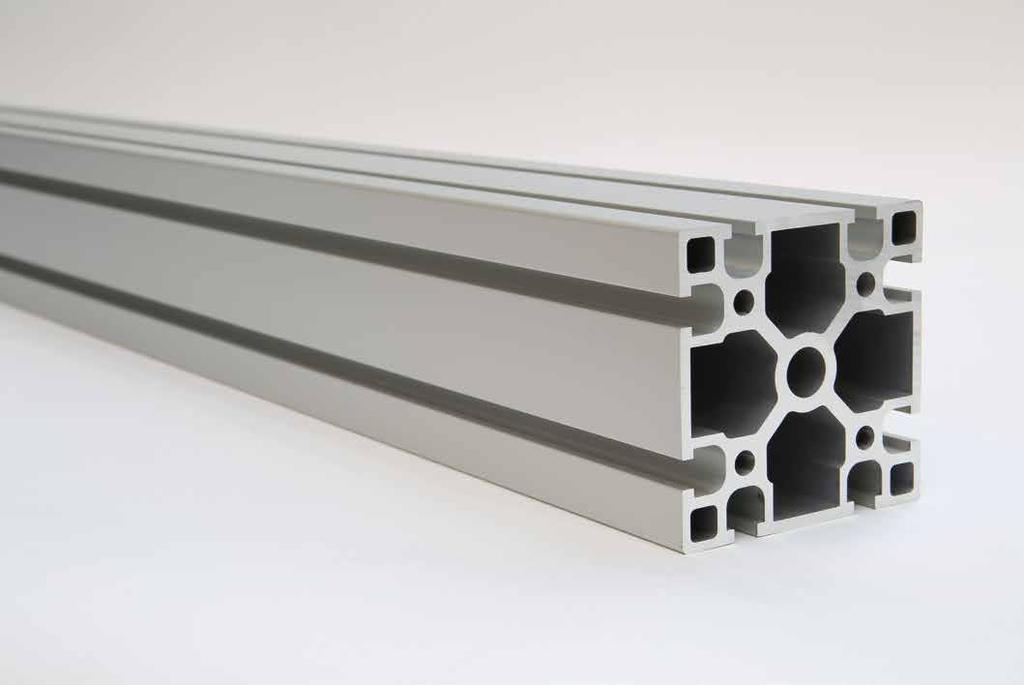

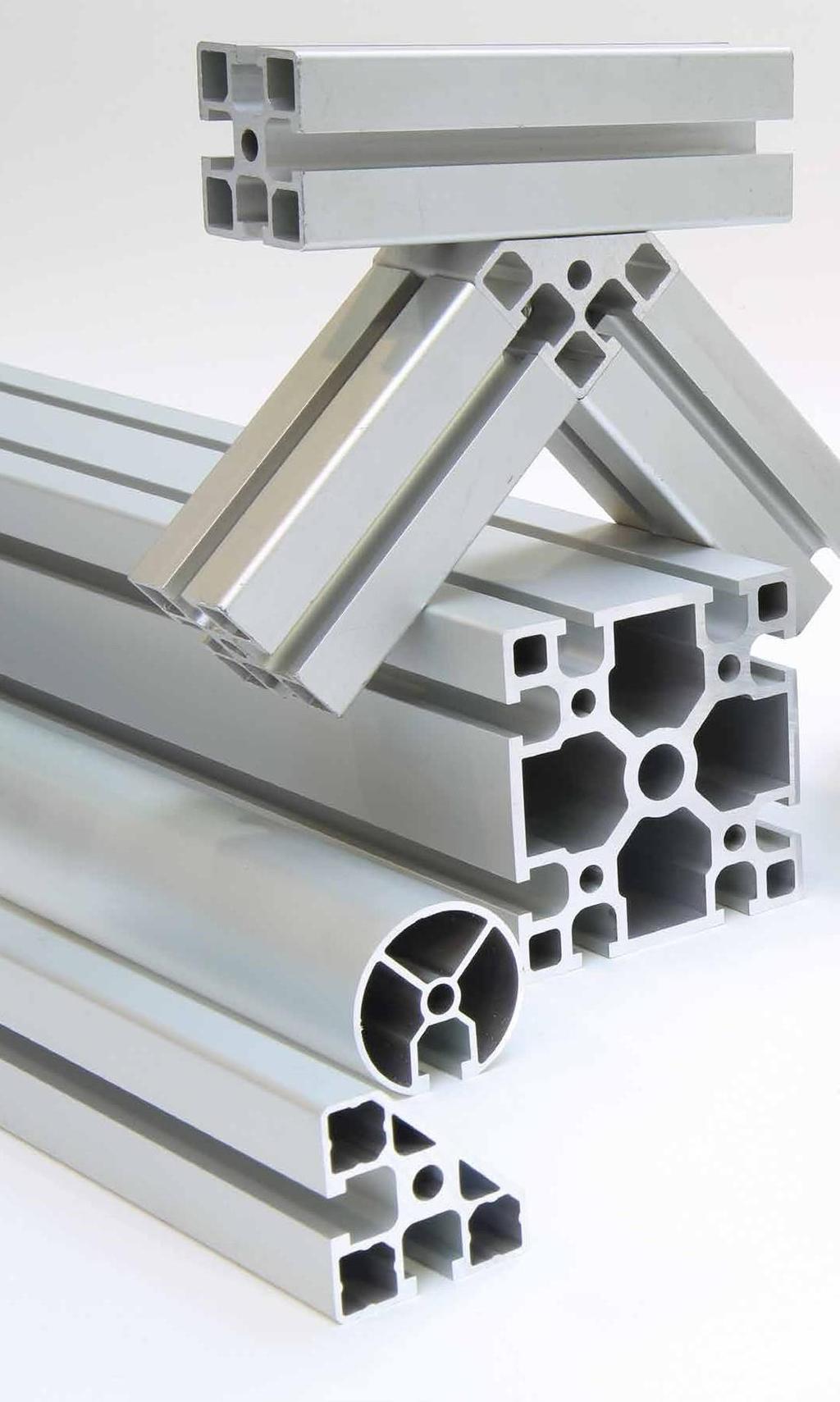

3 Alumínium szerkezeti rendszer Az alumínium szerkezeti rendszerek (ALS) szabványos elemeiből gépszerkezeteket és vázakat, kereteket, gépek és berendezések biztonsági burkolatait, munkaasztalokat, kocsikat, szállító rendszereket, szerelő pályákat, szalagos vagy láncos szállító pályákat, manipulátorokat és egyéb ipari szerkezeteket vagy munkaállomásokat lehet építeni, összeszerelni. Az alumínium szerkezeti rendszerek előnyei A rendszer profilokból éstartozékokból áll a rendszer elemeinek köszönhetően rendkívül gyors és egyszerű összeszerelés megbízható illeszkedés a már meglévő vagy az éppen tervezett rendszerekhez A rendszer különféle profilok széles választékából és kiegészítő, összekötő szerelvényekből és tartozékokból áll. A profilok anyaga AlMgSi 0,5 F25 (DIN szerint). A 15 mikron vastagságú eloxált felületvédelem tetszetős megjelenést kölcsönöz a profiloknak, így ezeket akár belsőépítészeti megoldásokhoz is használni lehet. Nagy szerepe van az anyag tömegének, ami csak egyharmada az acélnak. Ebből következően a szerkezetek mechanikai tulajdonságait megtartva, egy jóval kisebb tömegű konstrukciót lehet építeni.

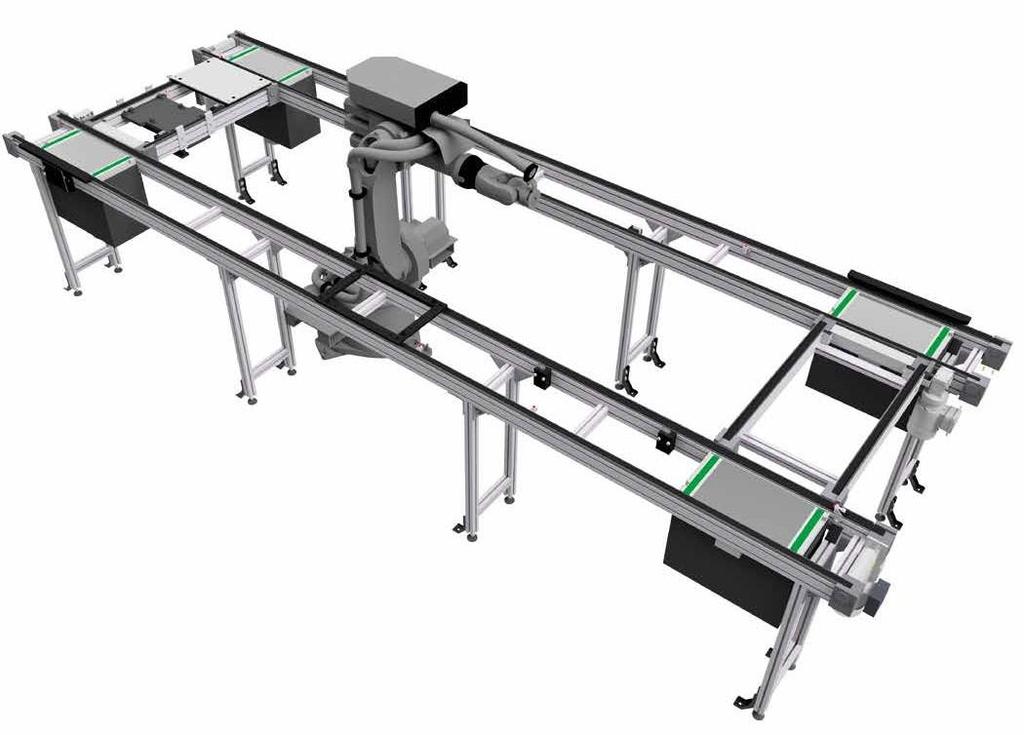

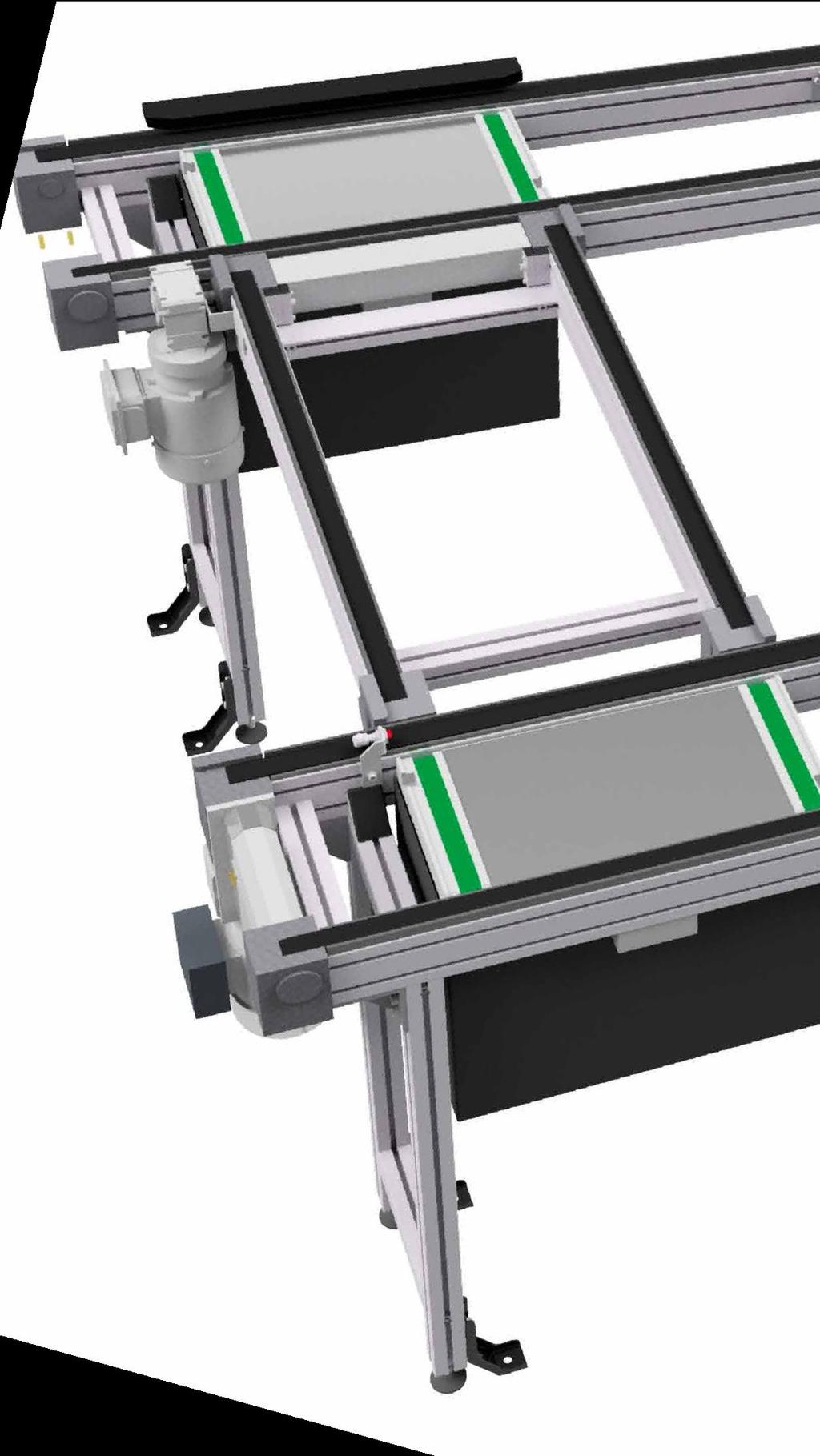

4 Palettás szállítópálya A munkadarabot a palettán két párhuzamos heveder vagy lánc továbbítja a szállítópályán. Az egyes technológiai lépéseknél a munkadarabot hordozó palettát nagy pontossággal le lehet állítani. A szállítópálya alatti meghajtóelemek tovább mozognak, de a palettát kiemelve az ettől függetlenül pozícionálható (önálló paletták). Paletta méretek paletta méret 240x240 mm paletta méret 640x640 mm paletta maximális tömege ( mm alatt) 30 kg paletta maximális tömege ( mm felett) 50 kg szállítópálya sebessége m/min szállítópálya sebessége m/min szállítópálya hossza * 0,4 20 m szállítópálya hossza * 0,4 20 m szállítópálya maximális terhelhetősége 250 kg szállítópálya maximális terhelhetősége 250 kg index állomás maximális terhelhetősége N index állomás maximális terhelhetősége N * A szállítópályák egymáshoz csatlakoztathatók.

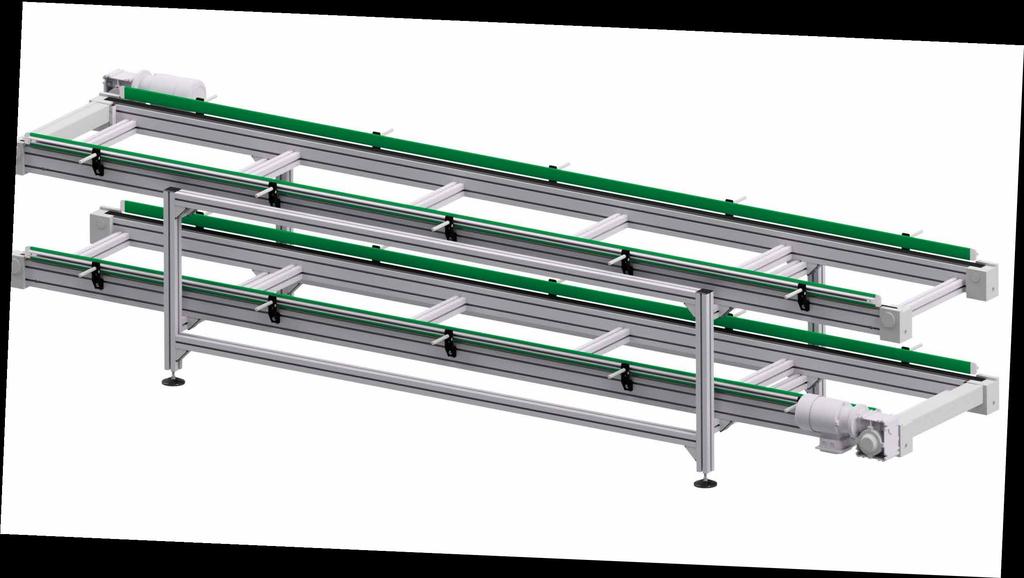

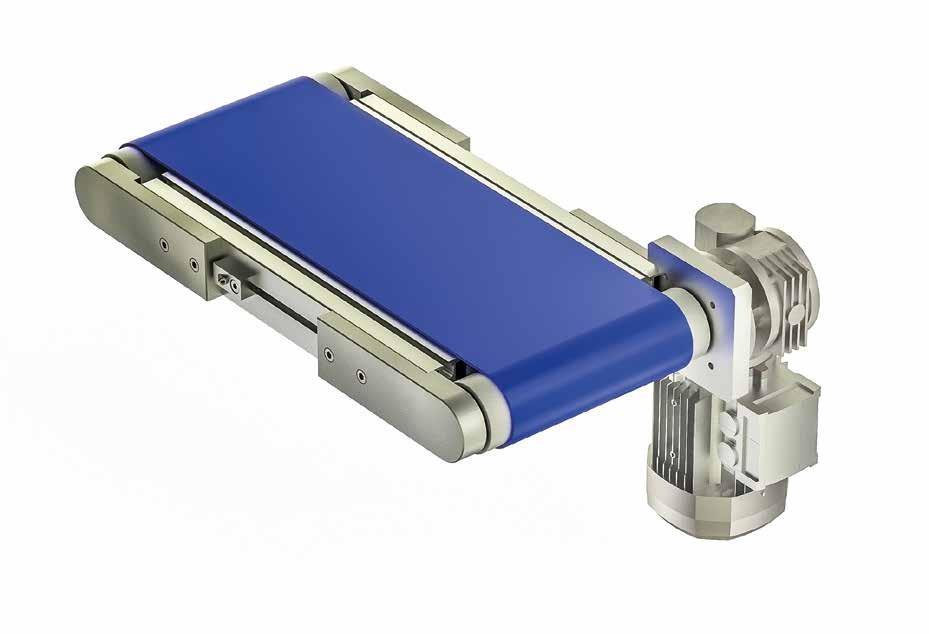

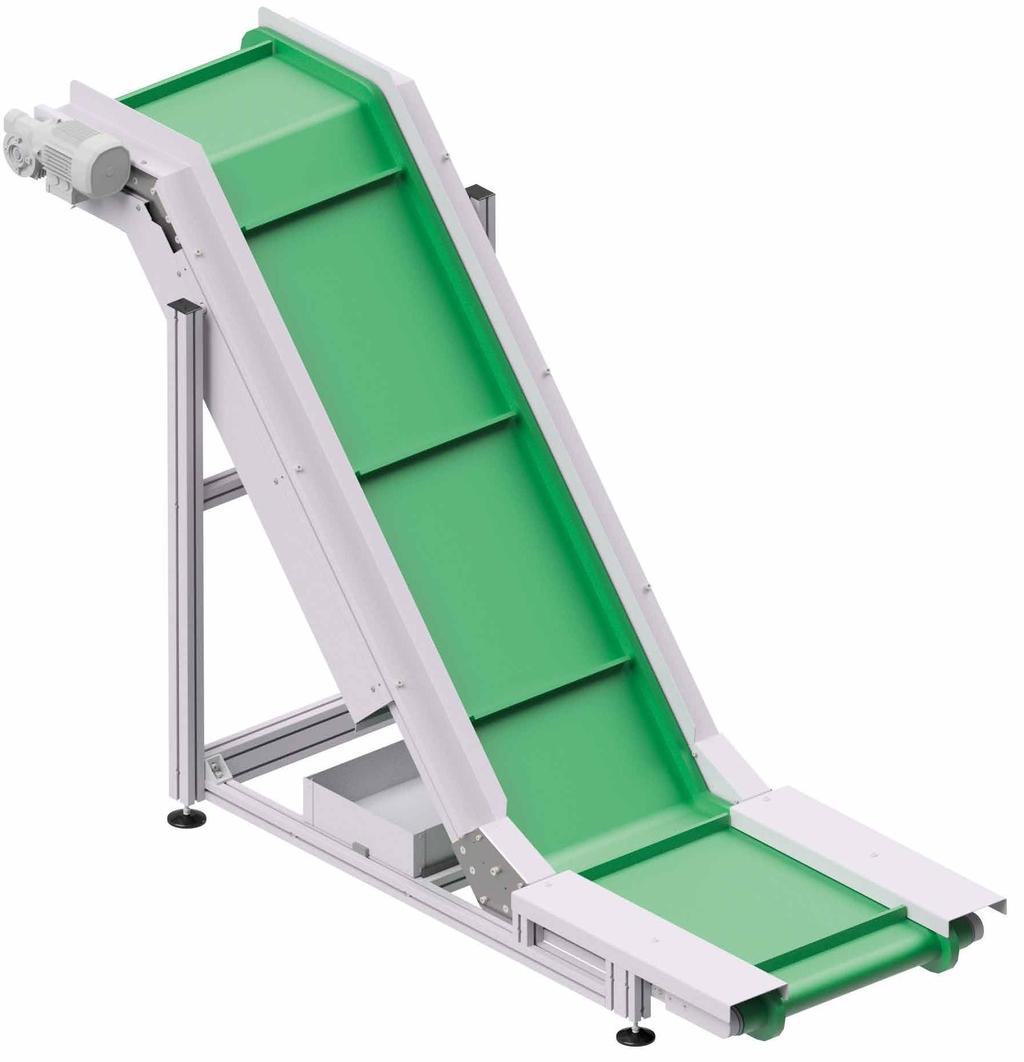

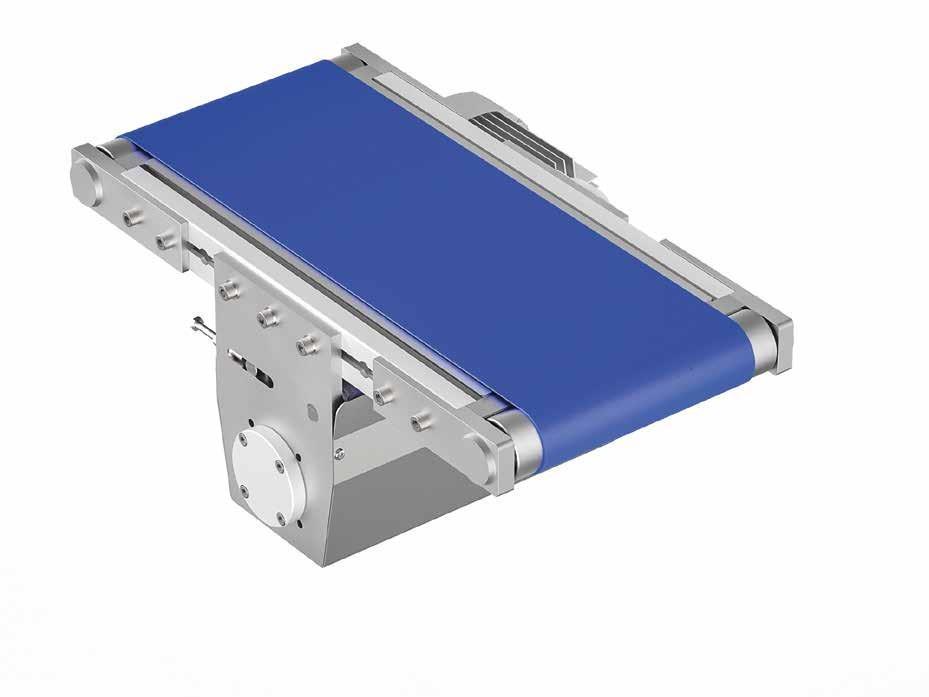

5 Szalagos, hevederes szállítópályák A szalagos, hevederes szállítópályák a különböző technológia folyamatokban biztosítják a műveletek közötti szállítást, és főként darabáruk szállítására szolgálnak. További információk Alapparaméterek a szállítópályák egymáshoz csatlakoztathatók szállítópálya hajtása: jobbos, balos, központi ESD kivitelben is rendelhető (elektrosztatikus töltés elvezetése) henger átmérő(d) szállítópálya szélessége szállítópálya maximálishossza 50,65,96 mm mm mm szállítópálya sebessége m/min szállítópálya maximálisterhelhetősége szerkezet szerint

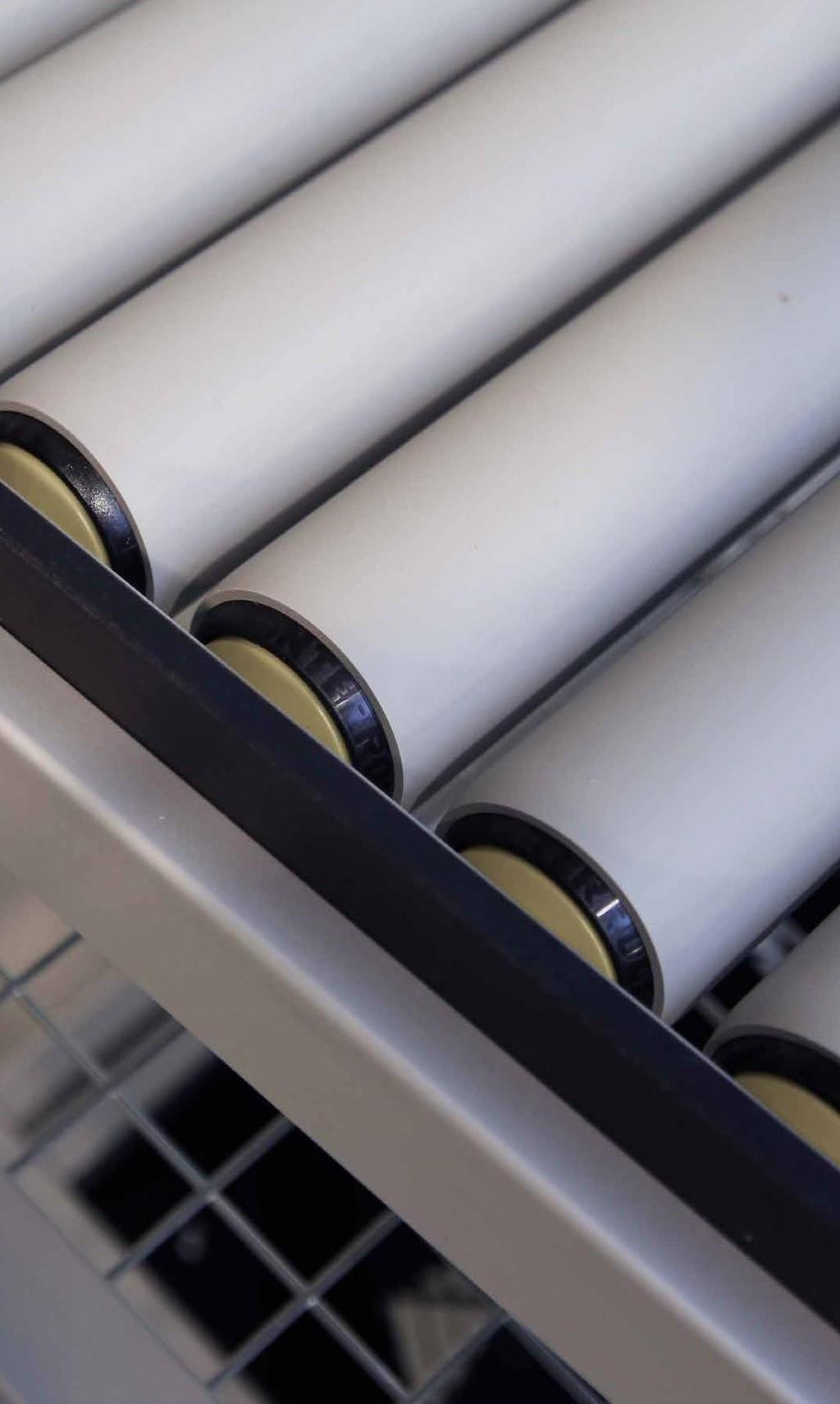

6 Hengergörgős szállítópályák Darabáru vagy csomagolt termékek vagy nagyobb tömegű csomagolási egységek szállításához használható. Alapparaméterek hajtás nélküli szállítópályák hajtott szállítópályák hengergörgő átmérő mm hengergörgő átmérő mm szállítópálya hossza korlátlan szállítópálya hossza mm szállítópálya szélessége mm szállítópálya szélessége mm Szállítópálya maximális terhelhetősége alkalmazástól függ szállítópálya maximális terhelhetősége alkalmazástól függ

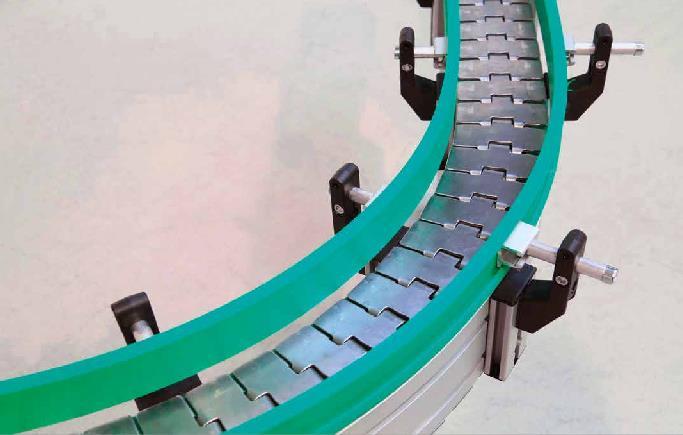

7 Talpaslánc szállítópályák Talpas láncok húzóerő anyag 1250N acél - műanyag / acél rozsdamentes acél alap szélességek 63 82,5 114,3 190, ,8 szállítási sebesség 5 50 m/min Hajtás villanymotoros és csigás hajtómű a menesztő dob tengelyét hajtja meg a szállítópálya frekvenciaváltóval, vezérlőegységgel és különböző érzékelőkkel egészíthető ki (az automatikus vezérlés érdekében) Választható tartozékok oldalvezetés függőleges és vízszintes beállítással elektromosan állítható magasságú oszlopok (a szállítópálya magasságának a beállításához) átmenő pályaelemek a pályák egymáshoz csatlakoztatásához kanyar görgők, kerekek Termékek, félkész termékek szállításához és gyűjtéséhez használható.

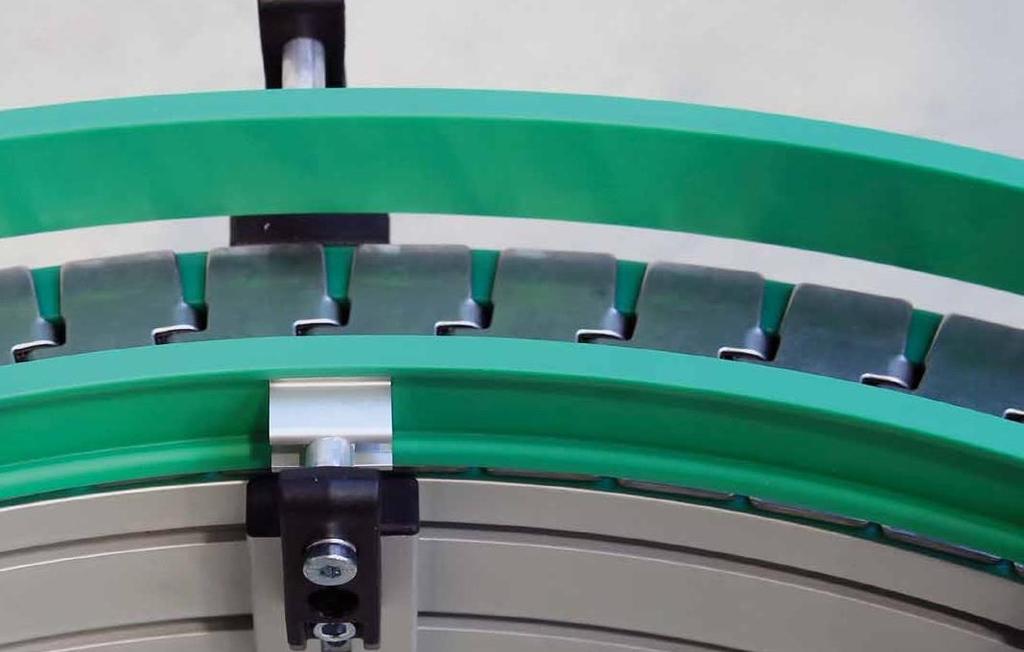

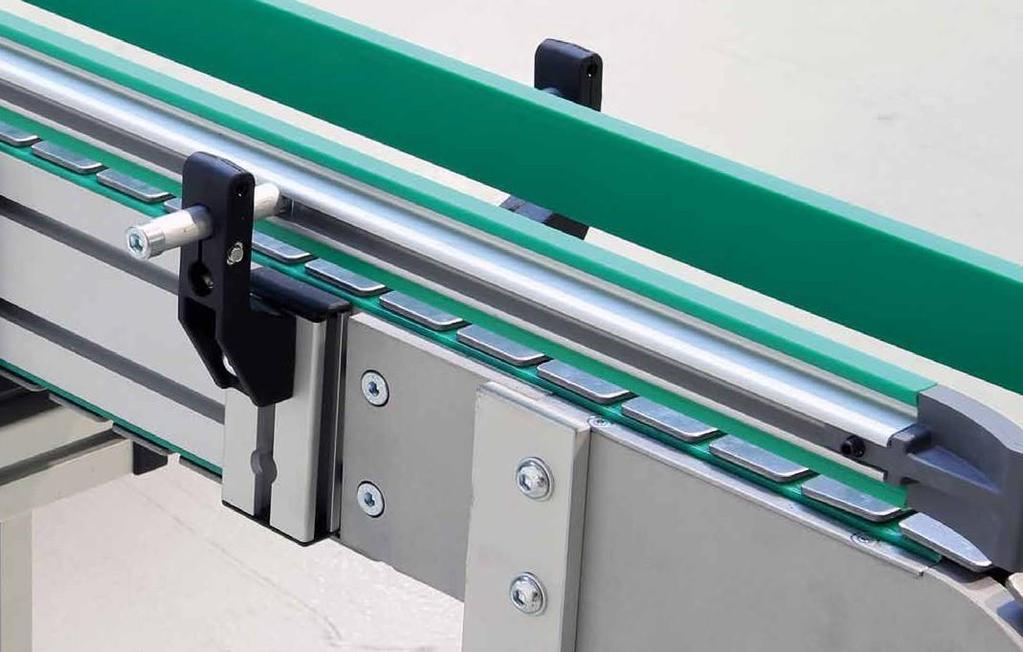

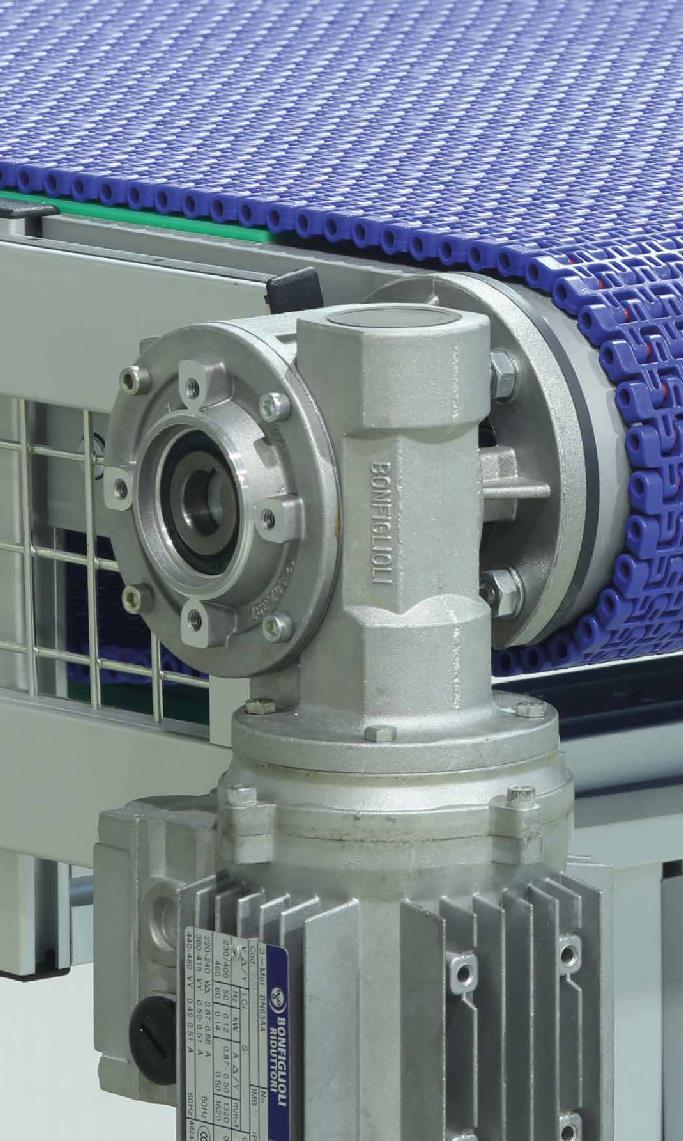

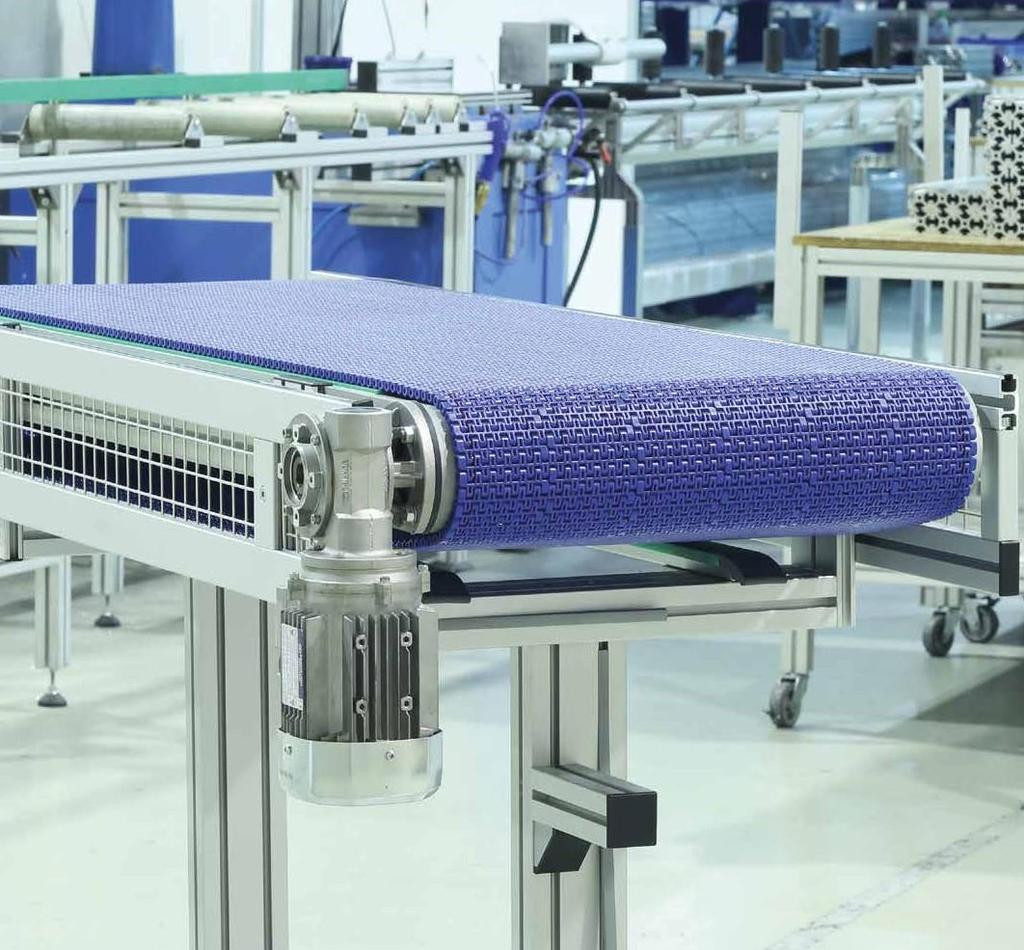

8 Modulhevederes szállítópályák Gyártmányok és félkész termékek műveletközi szállításához, tartósabb szállítószalaggal. Felhasználás Alapparaméterek Különböző alakú és vezetésű szállítópályák (vízszintes, megtörő, egyenes, szögletes, íves, és kanyarodó) létrehozásához, számos ipari, élelmiszer- és gyógyszeripari gyártásban. Választható tartozékok szállítópálya hossza szállítópálya szélessége szállítópálya sebessége üzemi hőmérséklet mm mm 4 65 m/min C Elektromos elosztószekrények, frekvenciaváltók, motorindítók, hajtások, fix és állítható oldalvezetések (ferde, merőleges), magasított vezetőfal, stb. szállítópálya terhelhetősége alkalmazástól függ

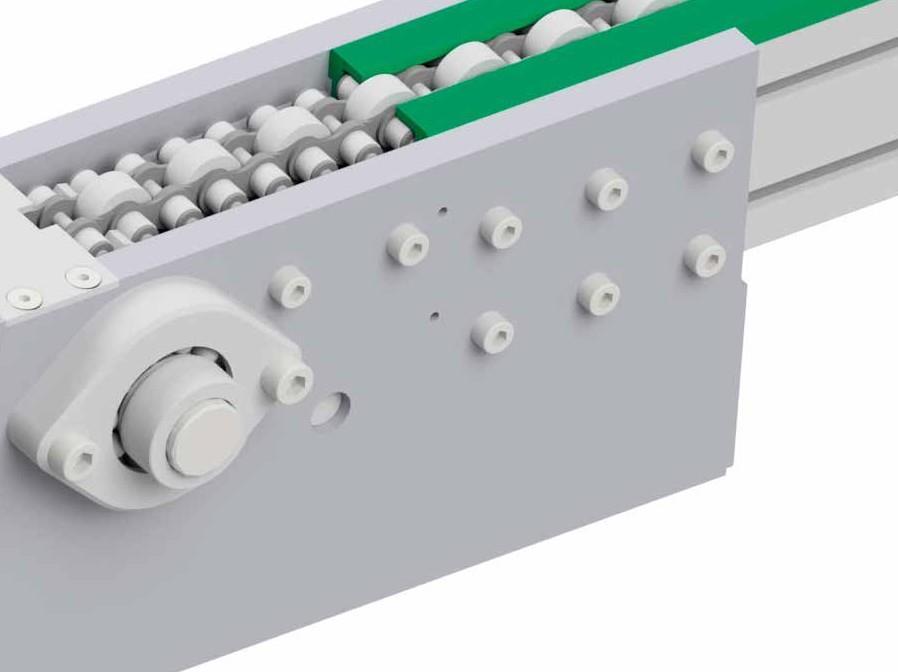

9 Torlasztóláncos szállítópályák Nagyobb méretű és tömegű darabáruk és gyártmányok szállításához. A standard láncos szállítópálya műszaki felépítése ALUTEC KK rendszerű alumínium keret és állvány acél meghajtott és hajtó lánckerekek alumínium tartóra szerelt acél hajtott és hajtó lánckerekek, önbeálló golyóscsapágyazású egyszerű láncfeszítő és -állító rendszer kompakt hajtóegység: háromfázisú aszinkron villanymotor és csigakerekes hajtómű nagyobb terhelések esetén kúp-fogaskerék hajtómű torlasztó görgős lánc 3/8 vagy 3/4, kopás- és olajálló műanyag vagy acél görgőkkel műanyag csúszó láncvezetők az alsó és felső ágban (lánctámasztás és súrlódás csökkentés) a lánc visszatérő ága az alumínium profil belső üregében mozog állandó vagy szabályozható sebesség magasságában állítható szerkezet - kézi, motoros vagy lejtős kialakítással

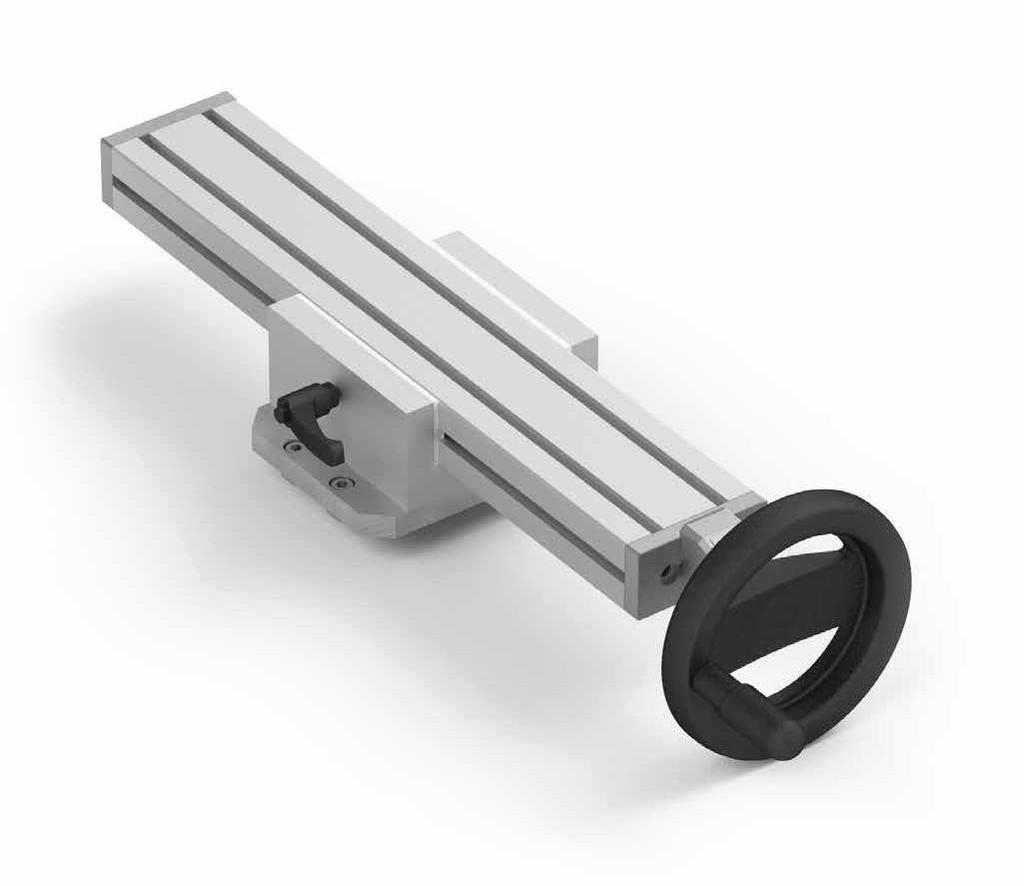

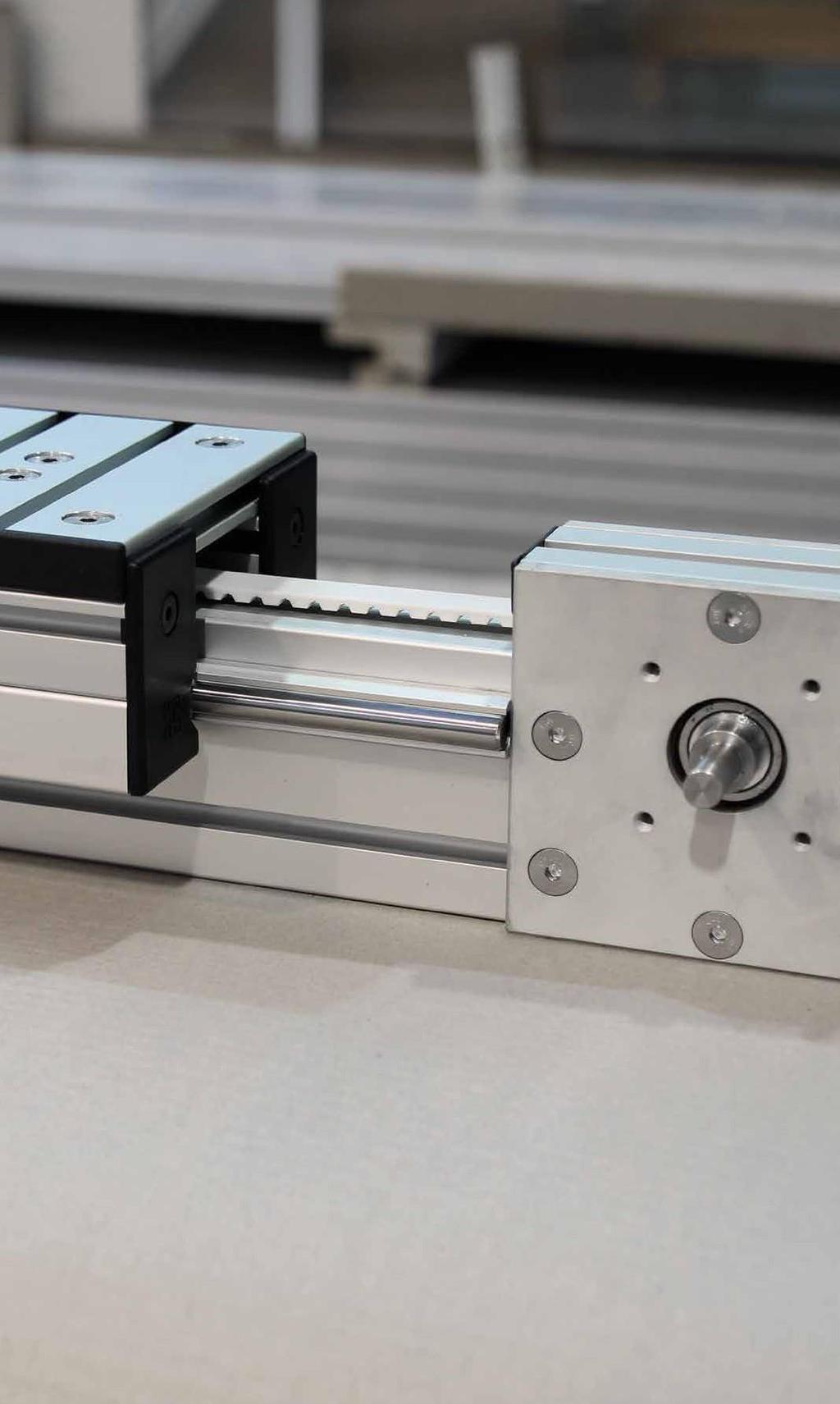

10 Lineáris vezeték ALUTEC KK Egyszerű és pontos helyzetbeállításhoz, munkaasztaloknál, gépeknél és berendezéseknél. Lineáris vezeték típusok Tulajdonságok manuális mozgatással (rudazat d=12 és 20 mm) fogazott szíj hajtással (16 és 50 mm szélesség) központi hajtással csavarorsós csúszó perselyes golyós perselyes "C" profillal nagy terhelhetőség és variálhatóság moduláris kivitel és hosszú élettartam különböző keresztmetszetű profilokra szerelhető kombinálható más berendezésekkel hajtással és fogazott szíjjal szerelve nagy dinamikájú magas ismétlési pontosság a csavarorsós kivitelnél gazdaságos C profil

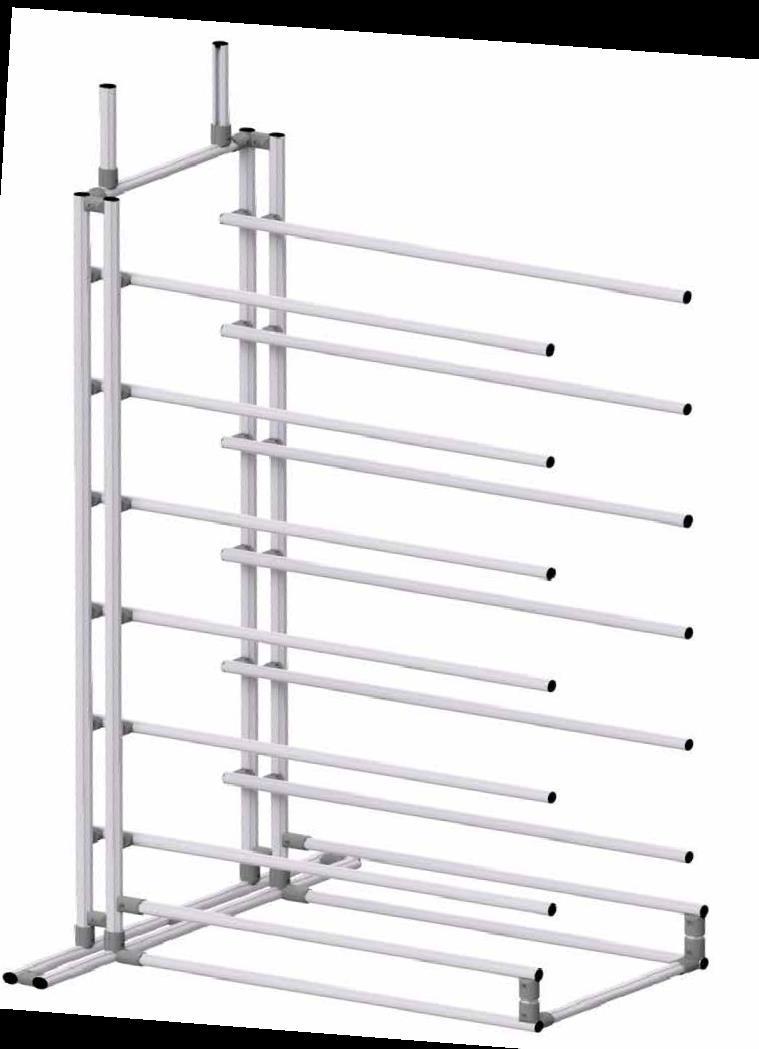

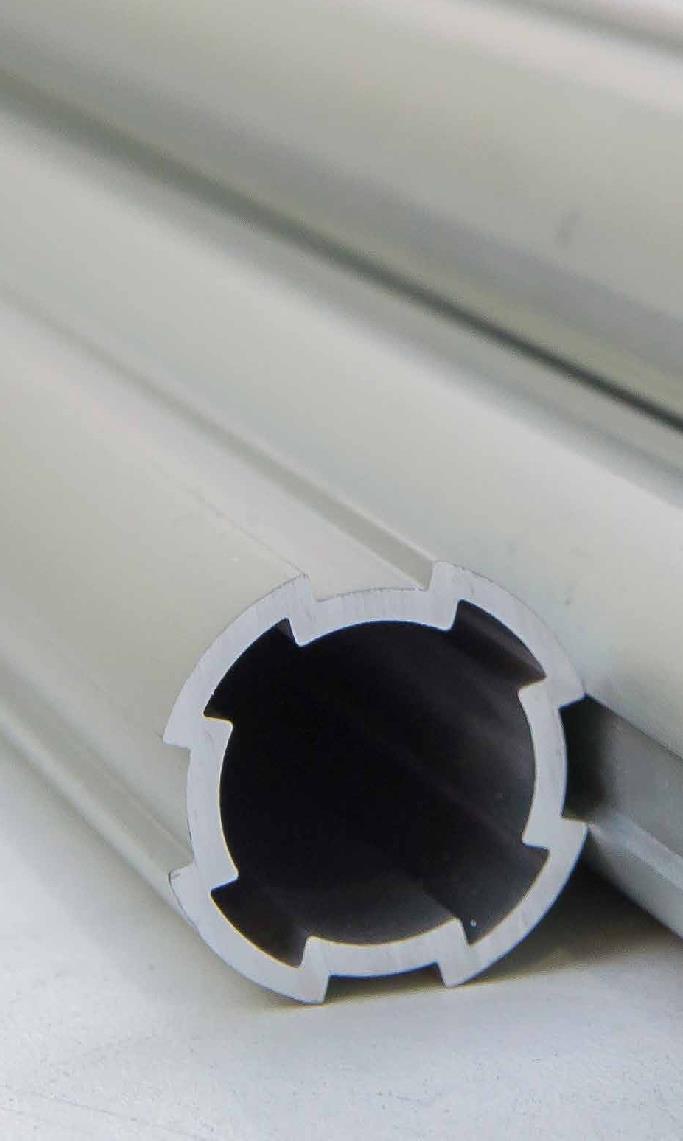

11 Csőprofil konstrukciós rendszer Rugalmas és univerzális megoldás egyedi szerkezetek, tárolók, konzolok összeállításához. ESD kivitelben is rendelhető (elektrosztatikus töltés elvezetése). Tulajdonságok Alapparaméterek rugalmasság, egyszerűség és gyors összeépítés kör keresztmetszetű profil 28mm változatos kialakítású szerkezetek a számos tartozéknak köszönhetően fecskefark hornyok a kerületen (szimmetrikusan) 4 esztétikus és kompatibilis más gépépítő rendszerekkel masszív és tartós felépítés variálható profil (T horonnyal) terhelhetőség nyitott/zárt 50kg/m

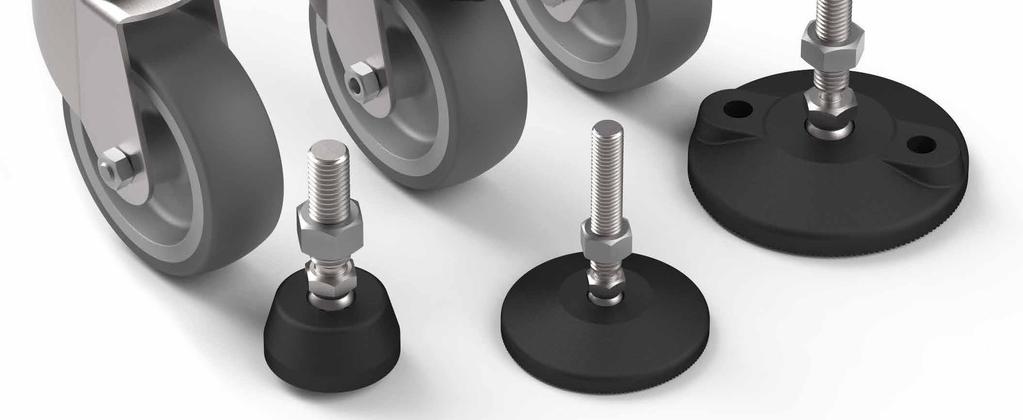

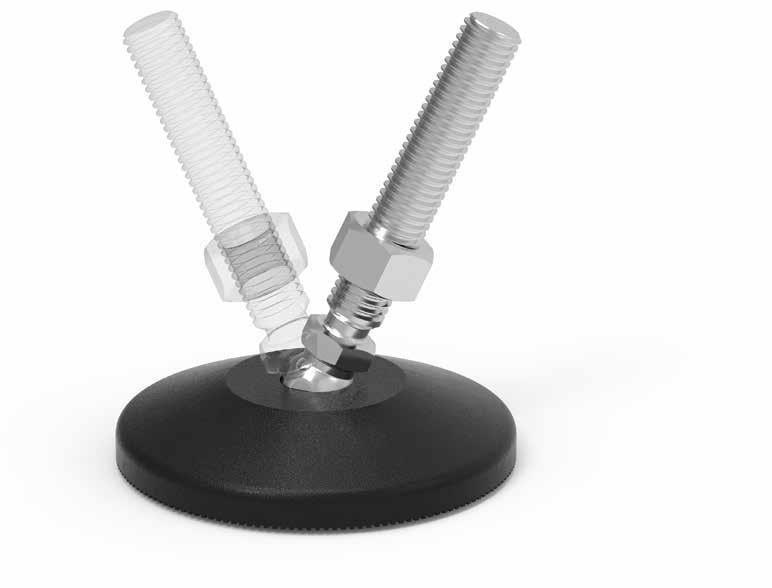

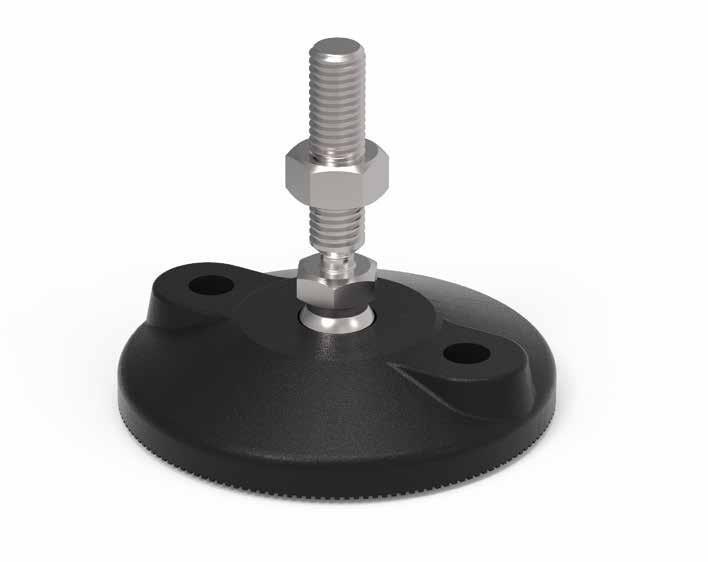

12 Állítható géptalpak A rezgés gátló, csúszásmentes, önbeálló és metrikus menettel ellátott szárral szerelt állítható, szintező és lefúrható géptalpak. horganyzott acél vagy rozsdamentes acél AISI 304 extrudált poliamid üvegszállal PA6 T-horony: nyitott/zárt csúszásmentes gumi NBR, olajálló, 63 Sh keménységgel Az állítható géptalpak alkalmazásával különböző konstrukciókat lehet vízszintes és függőleges helyzetben beállítani (talajegyenetlenségeket kiküszöbölni). A talp biztosítja a szerkezet stabil állását. ESD kivitelben is rendelhető (elektrosztatikus töltés elvezetése).

13 Milpass védőburkolatok Rendkívül sokoldalú, egyszerűen szerelhető és karbantartható védőburkolat. Tulajdonságok nincsenek hornyok a felületeken nincsenek éles szélek rendkívül sokoldalú rendszer tartós alkatrészekből áll műanyag csatlakozó elemek polikarbonát vagy plexi betétlemezek felületvédelem - natúr eloxálás Felhasználás gyógyszeripar kozmetikai ipar élelmiszeripar ipari automatizálás összeszerelő- és gyártósorok Profilok tipusai profil x 25 mm profil x 30 mm Egyéni védőburkolatok tervezése

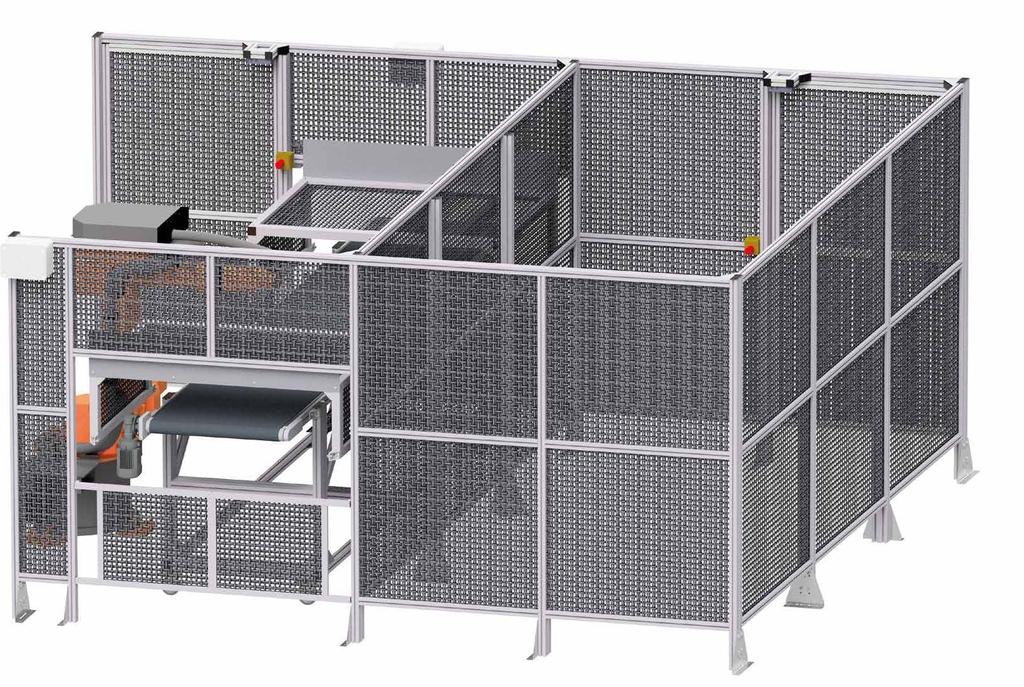

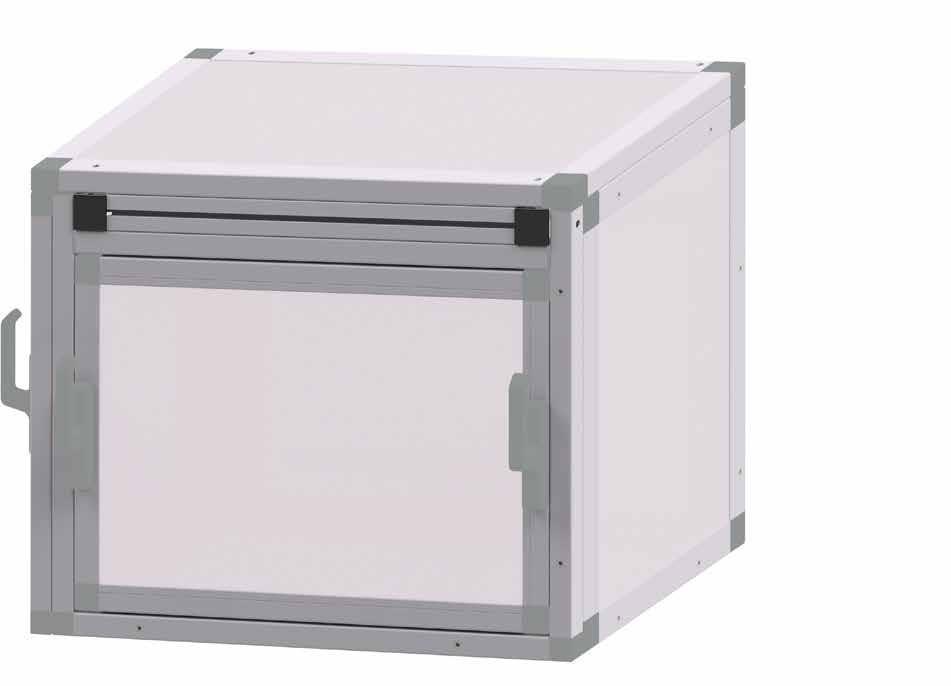

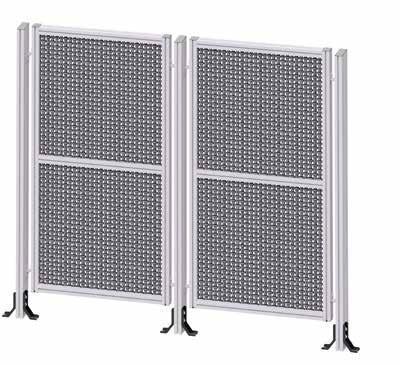

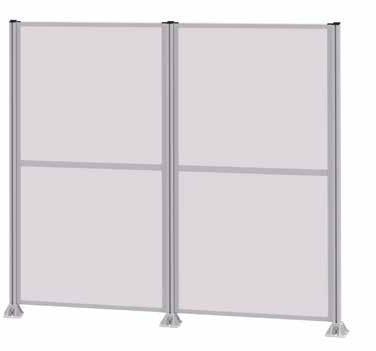

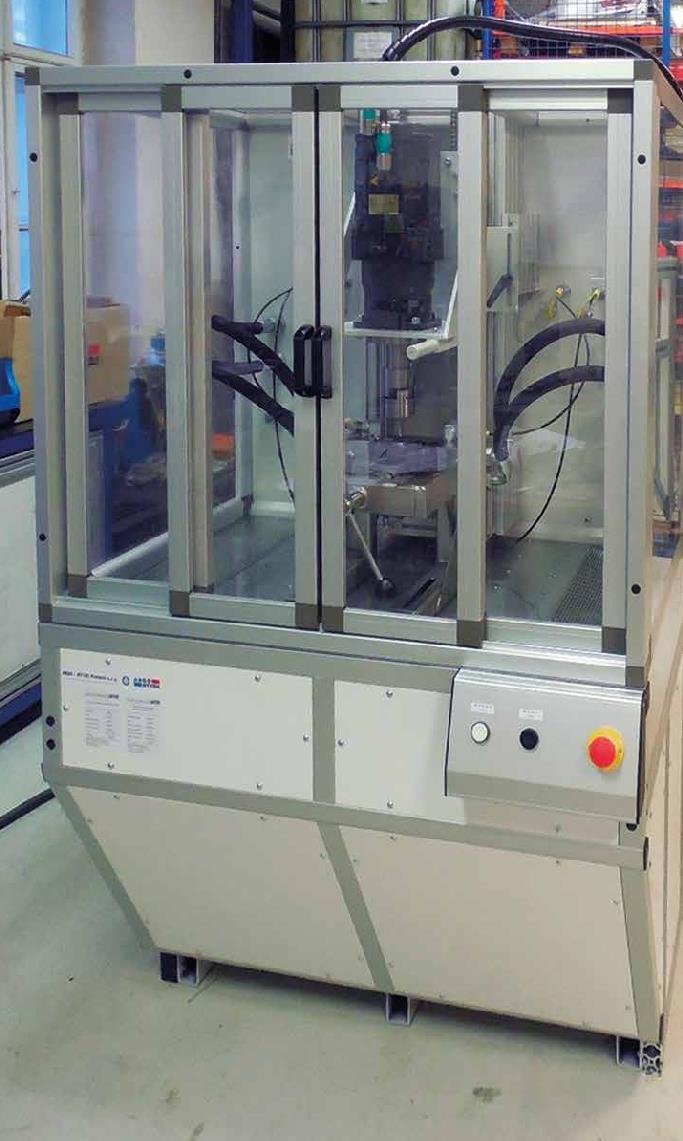

14 Védőkerítések Széles körben variálható, megbízható és stabil alumínium elválasztó paravánok, védőkerítések. Az alumínium burkolatokat és a védőkerítéseket nagyfokú rugalmasság és megbízhatóság jellemzi, különös hangsúlyt fordítva az EN biztonsági előírásoknak való megfelelésre. A szerkezetek megfelelőségét akkreditált laboratóriumok és minősítő intézetek tanúsítványai igazolják. Az Alutec KK alumínium szerkezeti rendszere lehetővé teszi a mind a tömör, mind a hálószerkezetű betétlemezek, alkalmazását, pl. polikarbonát, plexi, Dibond és fémlemez panelek, fémhálók. Az Alutec KK által gyártott védőburkolatok és védőkerítések számos autóipari gyártó által elfogadott védelmi berendezések, amelyek megfelelnek a szigorú biztonsági előírásoknak. A védőkerítés előnyei Felhasználási terület több fajta ajtószerkezet (toló, oldalra vagy felfelé nyíló stb.) gazdag biztonsági és védelmi felszerelés választék (zárak, érzékelők stb.) számos záróelem megoldás (mágneses csappantyúk, kilincsek, reteszek) a különálló panelek egyszerű és gyors össze- és szétszerelhetősége nem szükséges festék vagy felületkezelés (alapból eloxált alumínium felülettel) a felhasználó egyedi igénye alapján elkészített szerkezet modern formatervezés igény szerinti színre festés (fekete/sárga, fekete/ezüst) gép és szerelősor burkolat, biztonsági kerítés az autóipar összeszerelés, gyártás robotizált, automatizált munkahelyek logisztikai folyamatok és eszközök

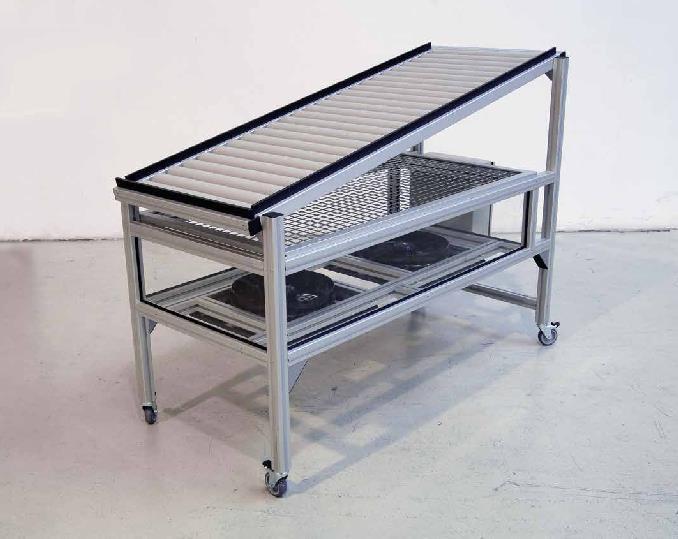

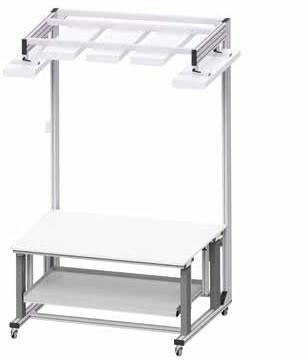

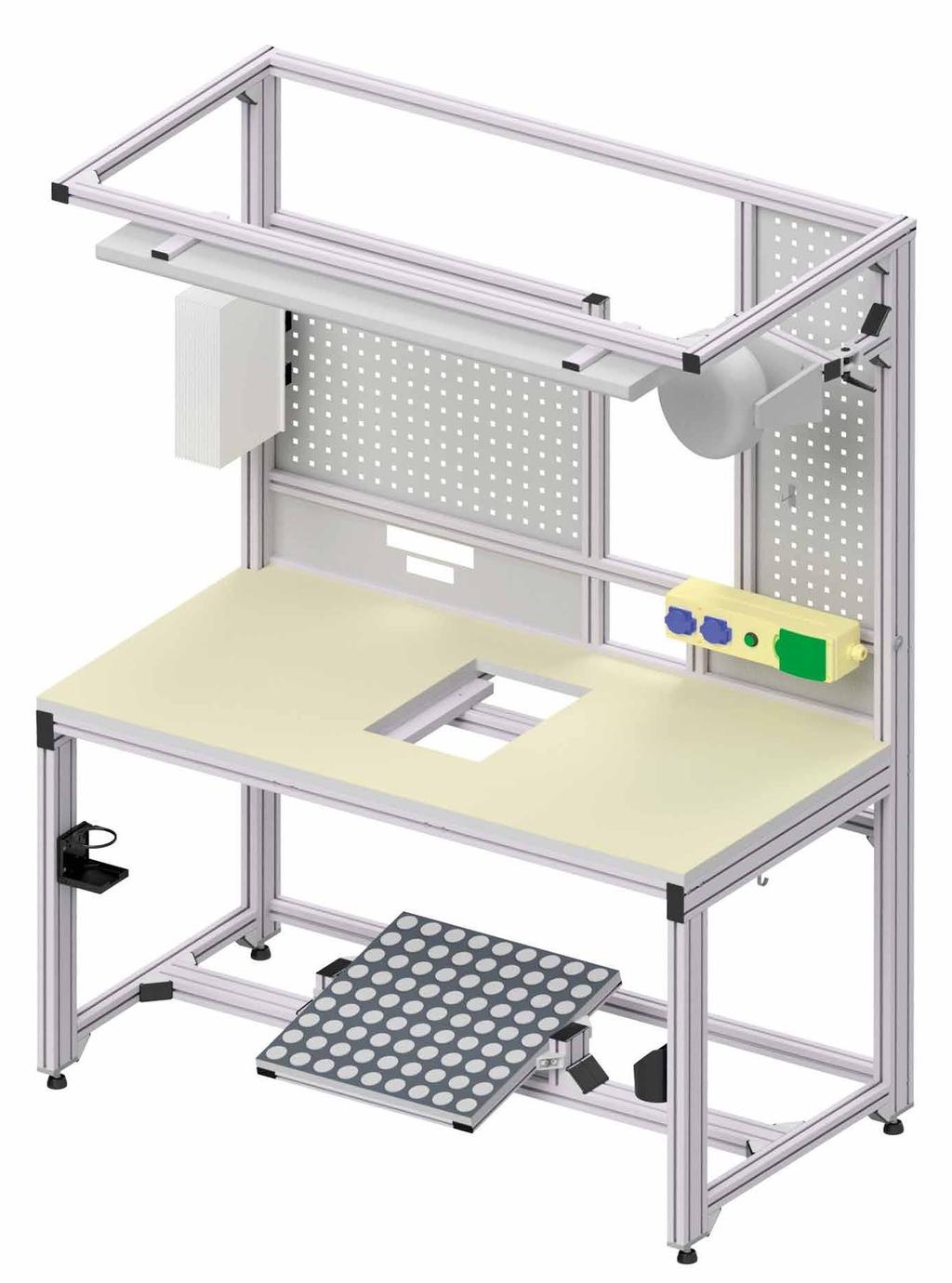

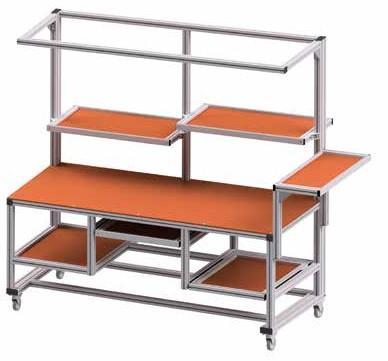

15 Moduláris munkaasztalok Magas minőségű tartozékokból és elemekből, igényesen kivitelezett, kényelmes és biztonságos munkavégzést nyújtó munkaasztalok a felhasználók egyedi és sajátos igényei alapján kerülnek legyártásra. Az ergonómiai követelményeknek és szempontoknak megfelelő kivitel nagyban növeli a munka hatékonyságát és a termelékenységet. Az Alutec KK moduláris rendszere biztosítja az összeépíthetőséget más alumínium szerkezetekkel is, így megfelelve a munkakörnyezet változásainak és a mindekori elvárásoknak. Választható tartozékok Munkaasztal változatok munkalapok, pl. laminált, tömörfa, inox, műanyag, ragasztott pvc, linóleum stb. kézi vagy elektromos állítású lábak és keret felépítmények, alkatrésztárolók (ergonómiai szempontok szerint) különböző munkafolyamat elágazások, OK és NOK alkatrész elkülönítés vízszintes és szögben állítható tárolóelemek gravitációs görgősínek alkatrészek, KLT dobozok és ládák továbbításához stb A munkaasztal rendszer ESD kivitekben is elérhető. Különösen ott ajánlott az alkalmazása, ahol a gyártás az FMEA összeszerelési eljárás alkalmazásával történik
