1 A szélezés és szeletelés művelete és gépei Fűrészipari technológia I. előadás 1

2 A szélezésnél figyelembe veendő tényezők Göcsök Repedések Elszíneződés Rovarrágás Gyanta táskák 2

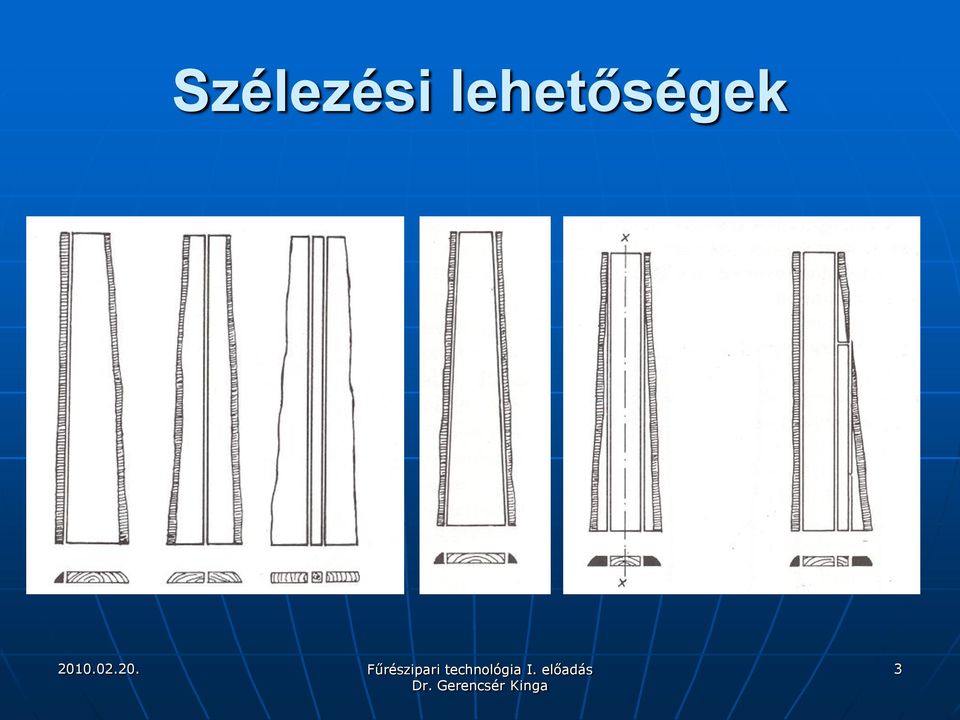

3 Szélezési lehetőségek 3

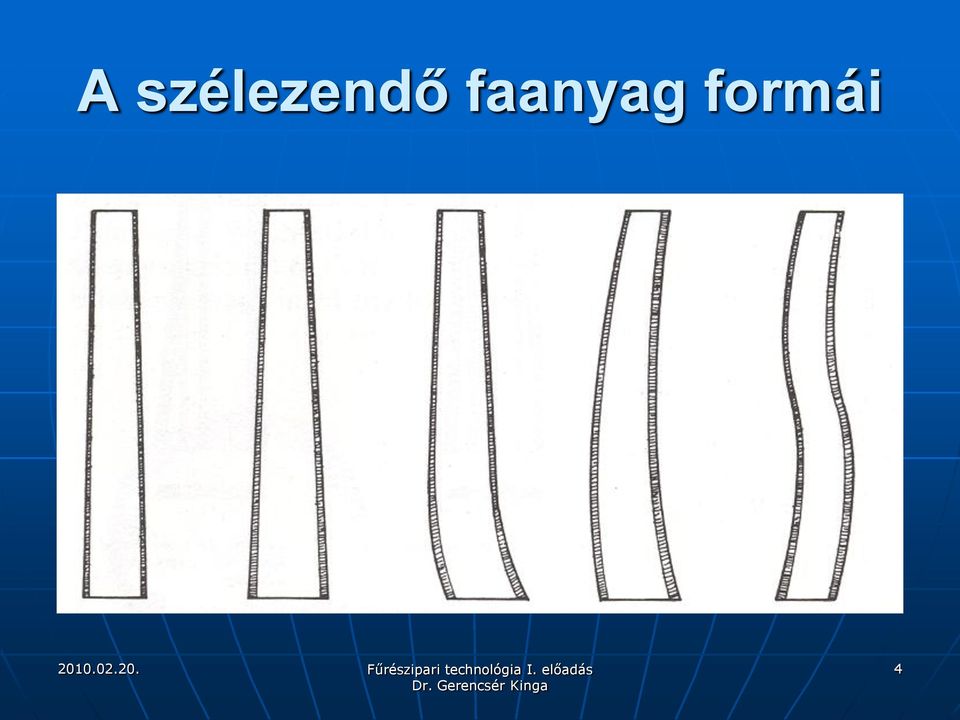

4 A szélezendő faanyag formái 4

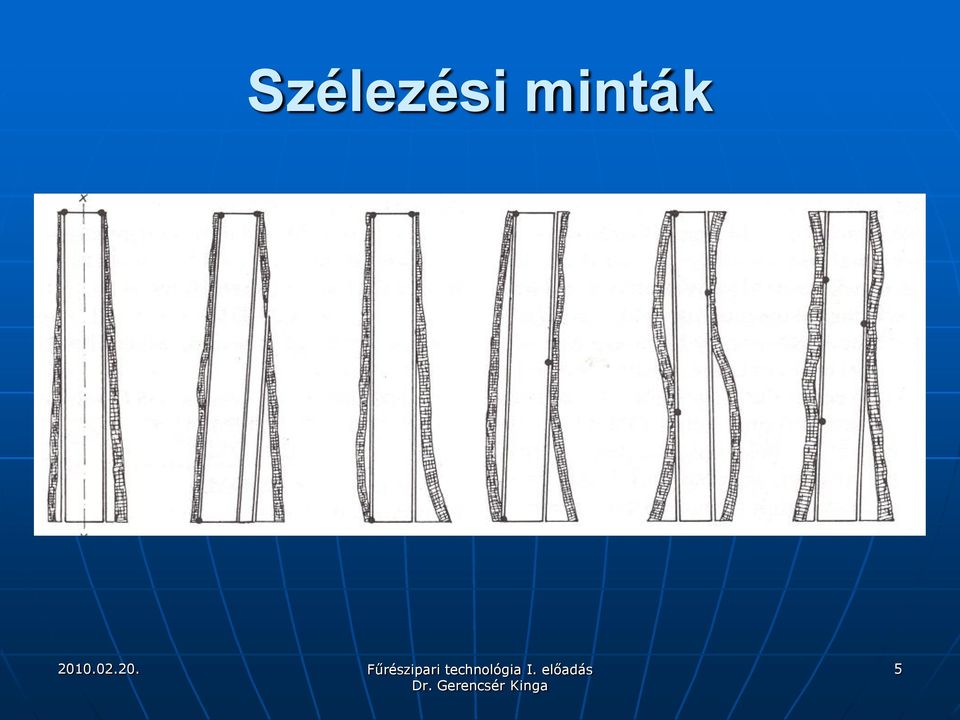

5 Szélezési minták 5

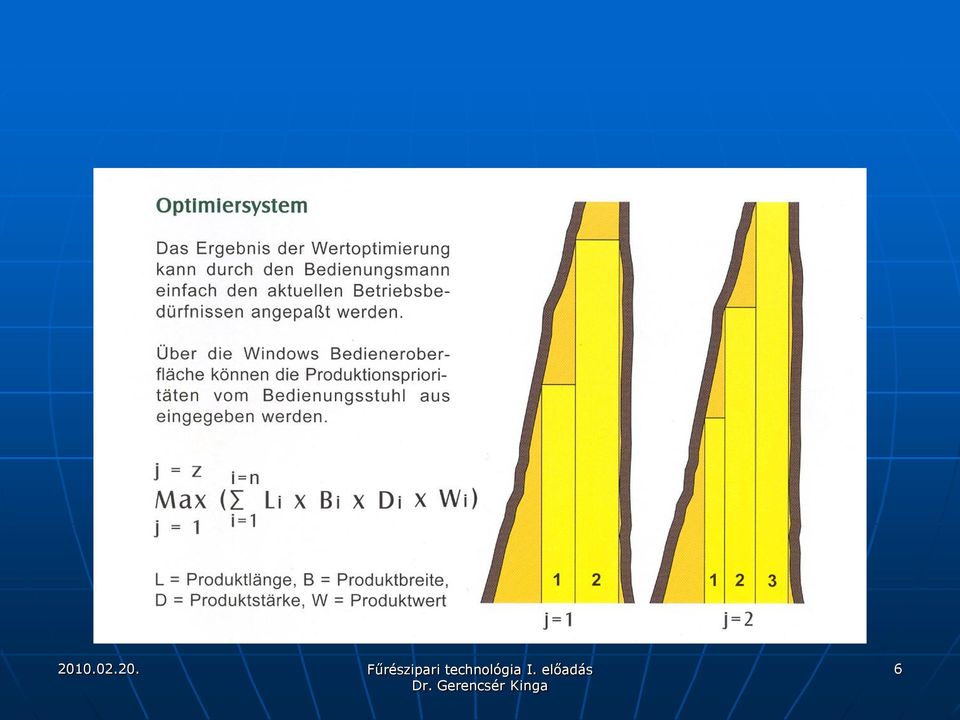

6 6

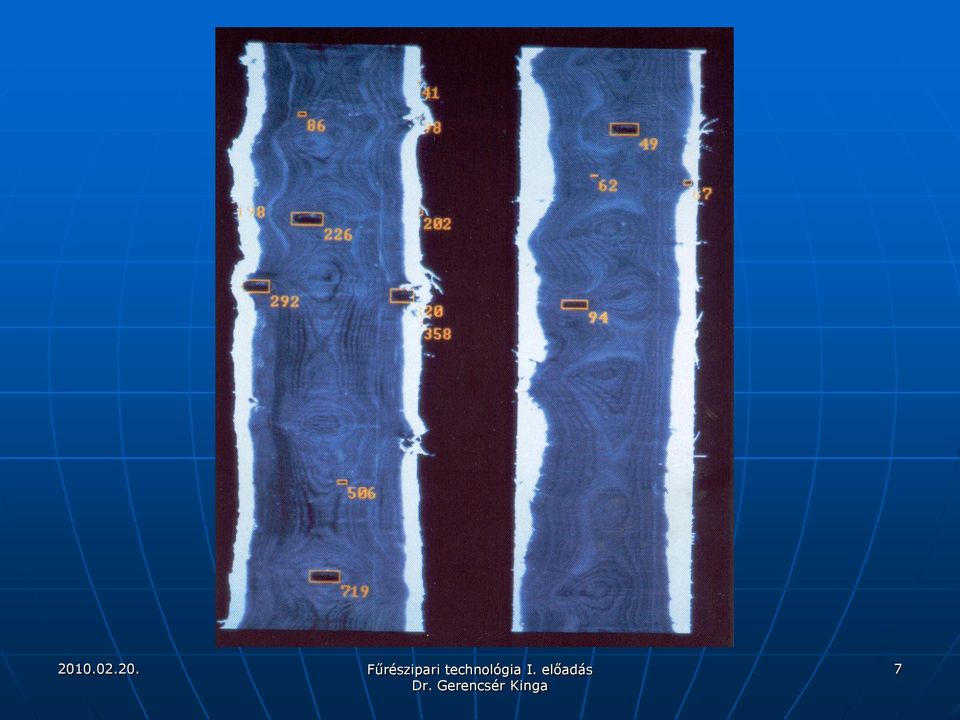

7 7

Szélezési osztályok Fenyő fűrészárunál 8-15 cm 16-27 cm 28

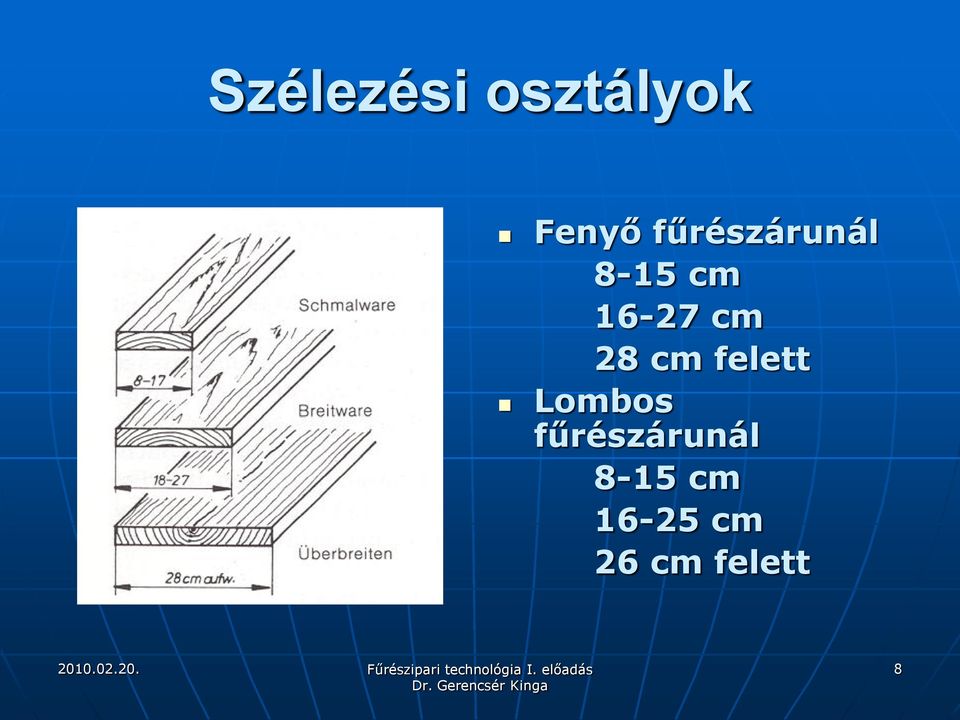

8 Szélezési osztályok Fenyő fűrészárunál 8-15 cm cm 28 cm felett Lombos fűrészárunál 8-15 cm cm 26 cm felett 8

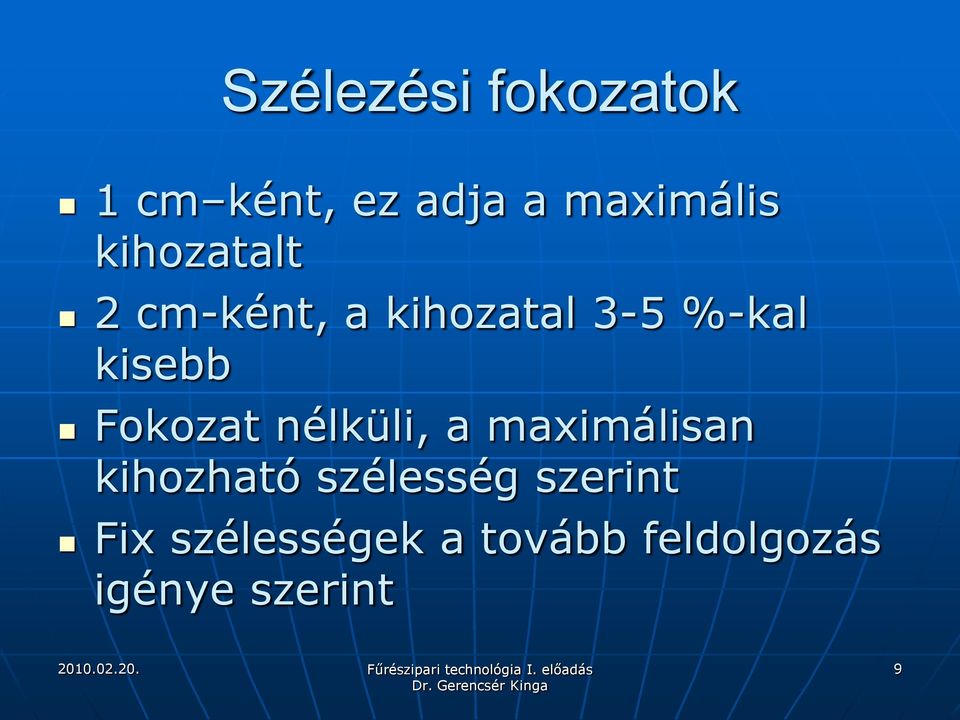

9 Szélezési fokozatok 1 cm ként, ez adja a maximális kihozatalt 2 cm-ként, a kihozatal 3-5 %-kal kisebb Fokozat nélküli, a maximálisan kihozható szélesség szerint Fix szélességek a tovább feldolgozás igénye szerint 9

Fokozat nélküli, a maximálisan kihozható szélesség

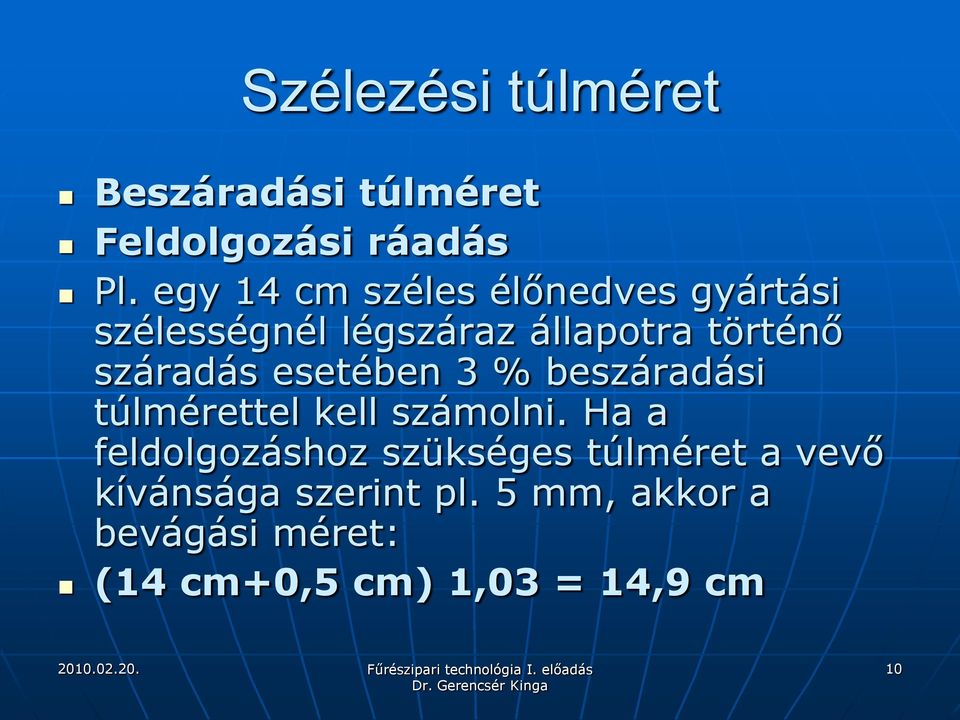

10 Szélezési túlméret Beszáradási túlméret Feldolgozási ráadás Pl. egy 14 cm széles élőnedves gyártási szélességnél légszáraz állapotra történő száradás esetében 3 % beszáradási túlmérettel kell számolni. Ha a feldolgozáshoz szükséges túlméret a vevő kívánsága szerint pl. 5 mm, akkor a bevágási méret: (14 cm+0,5 cm) 1,03 = 14,9 cm 10

száradás esetében 3 % beszáradási túlmérettel kell számolni.

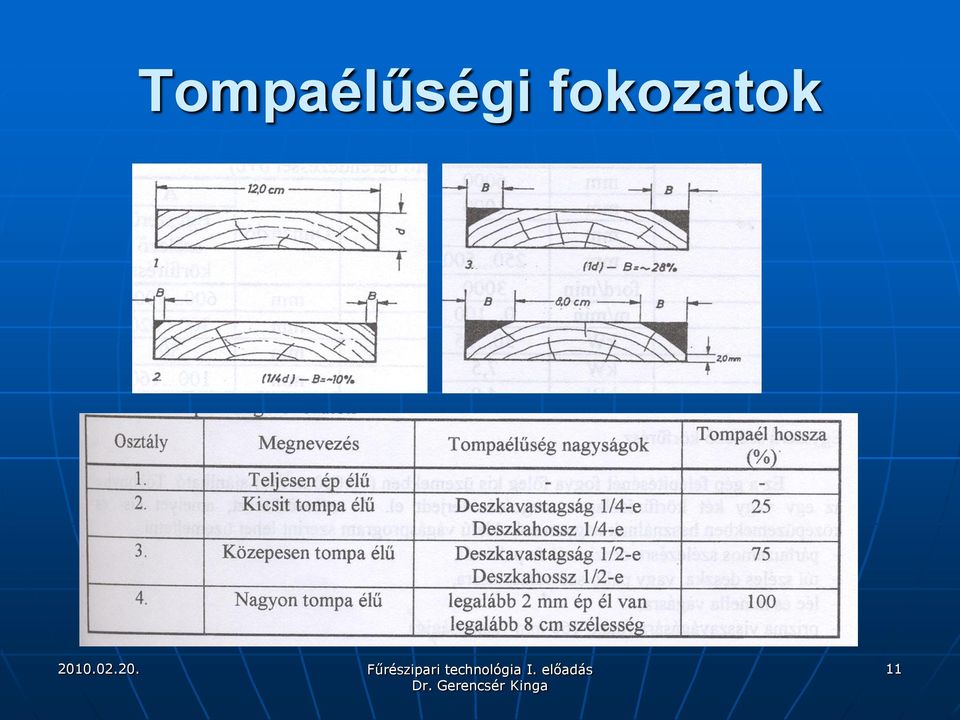

11 Tompaélűségi fokozatok 11

12 Egyszerű szélező és szeletelő gépek 12

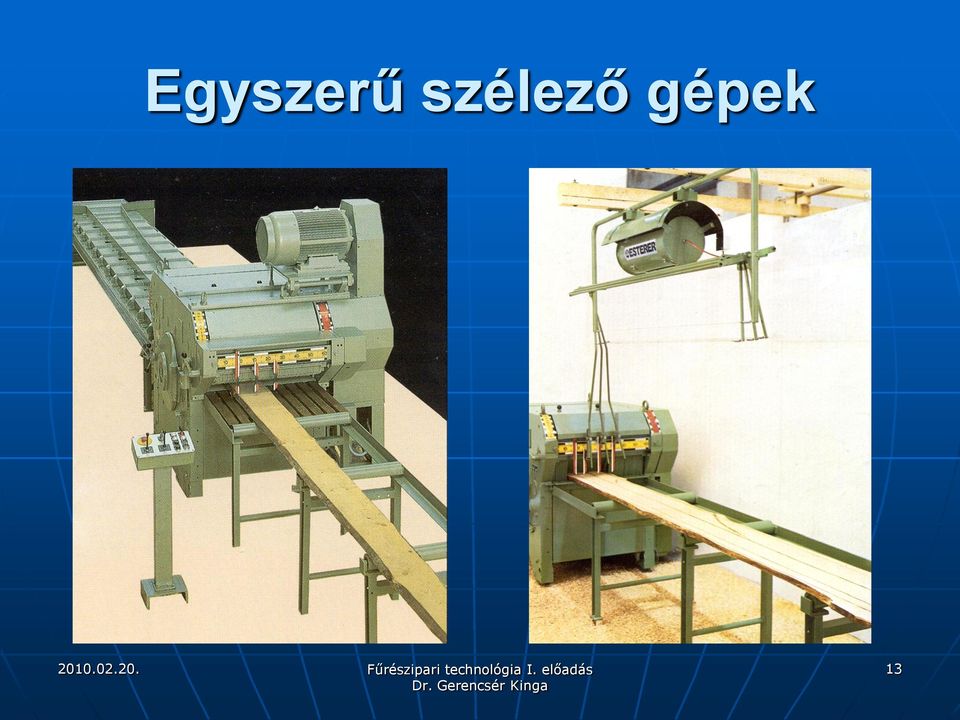

13 Egyszerű szélező gépek 13

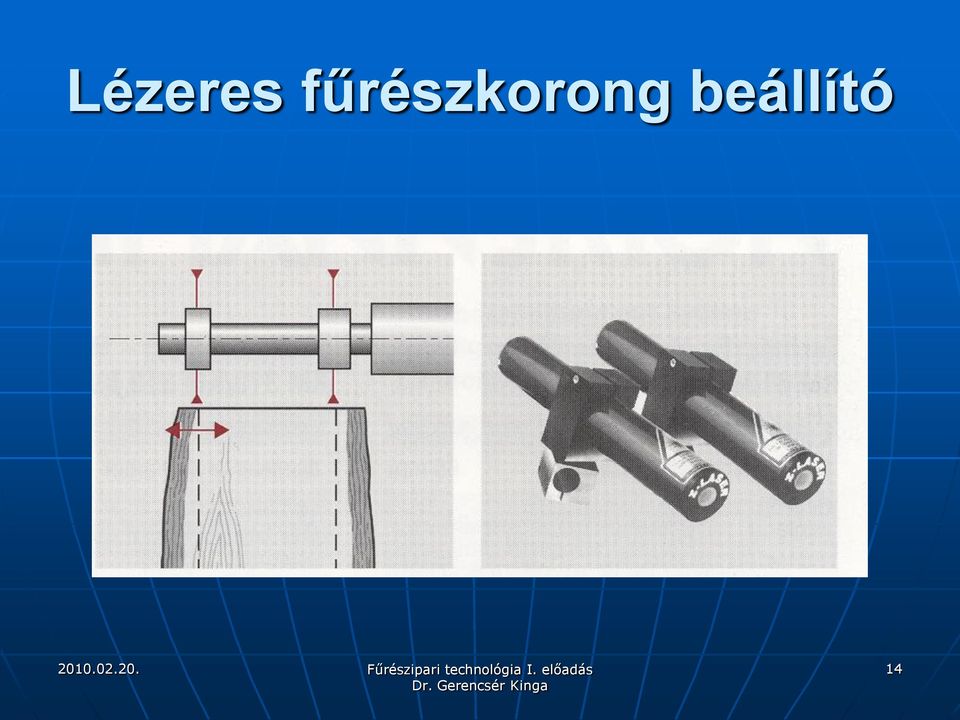

14 Lézeres fűrészkorong beállító 14

15 Egyoldali egyszerű szélező gép 15

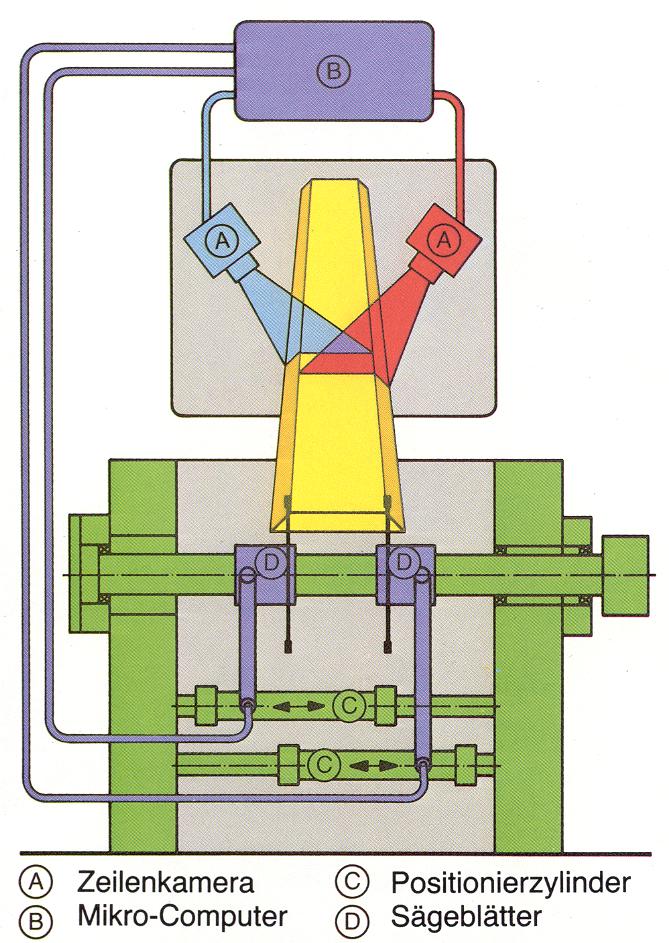

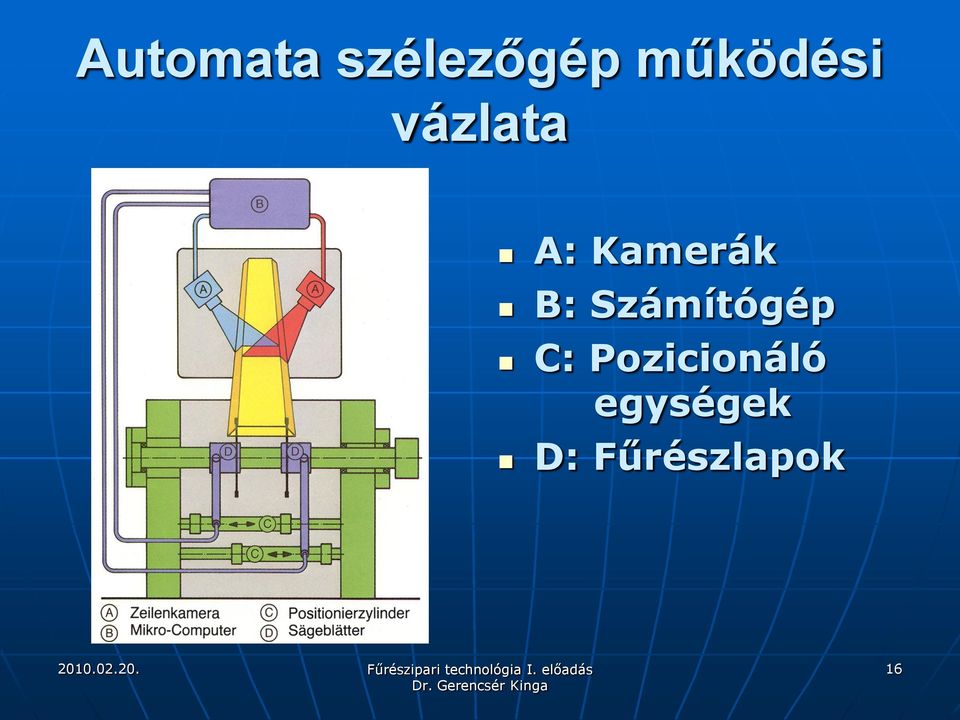

16 Automata szélezőgép működési vázlata A: Kamerák B: Számítógép C: Pozicionáló egységek D: Fűrészlapok 16

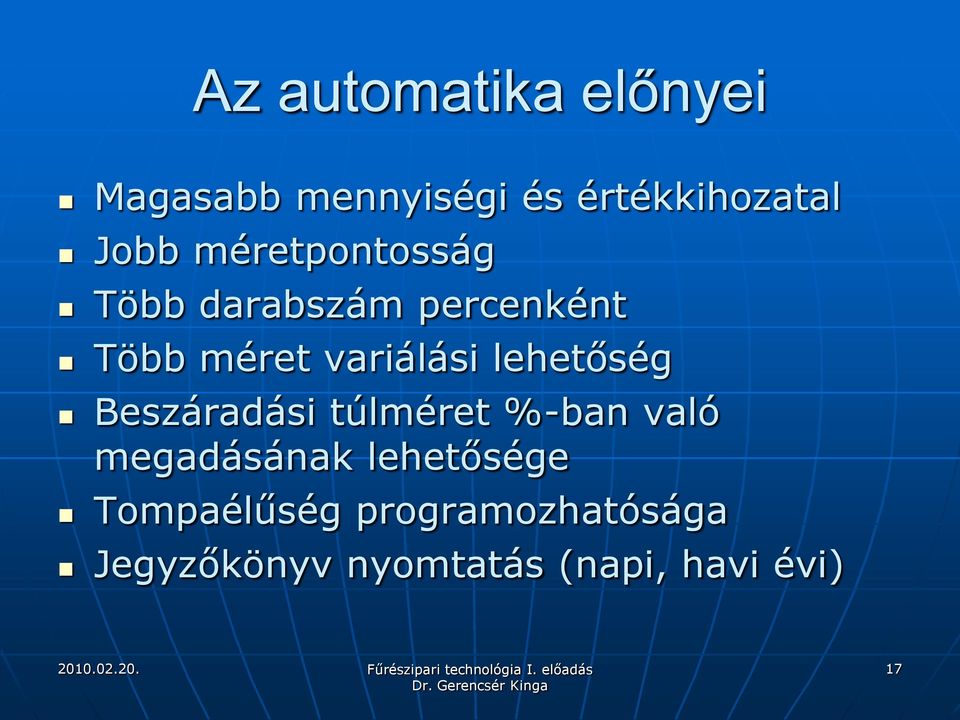

17 Az automatika előnyei Magasabb mennyiségi és értékkihozatal Jobb méretpontosság Több darabszám percenként Több méret variálási lehetőség Beszáradási túlméret %-ban való megadásának lehetősége Tompaélűség programozhatósága Jegyzőkönyv nyomtatás (napi, havi évi) 17

lehetőség Beszáradási túlméret %-ban való megadásának lehetősége

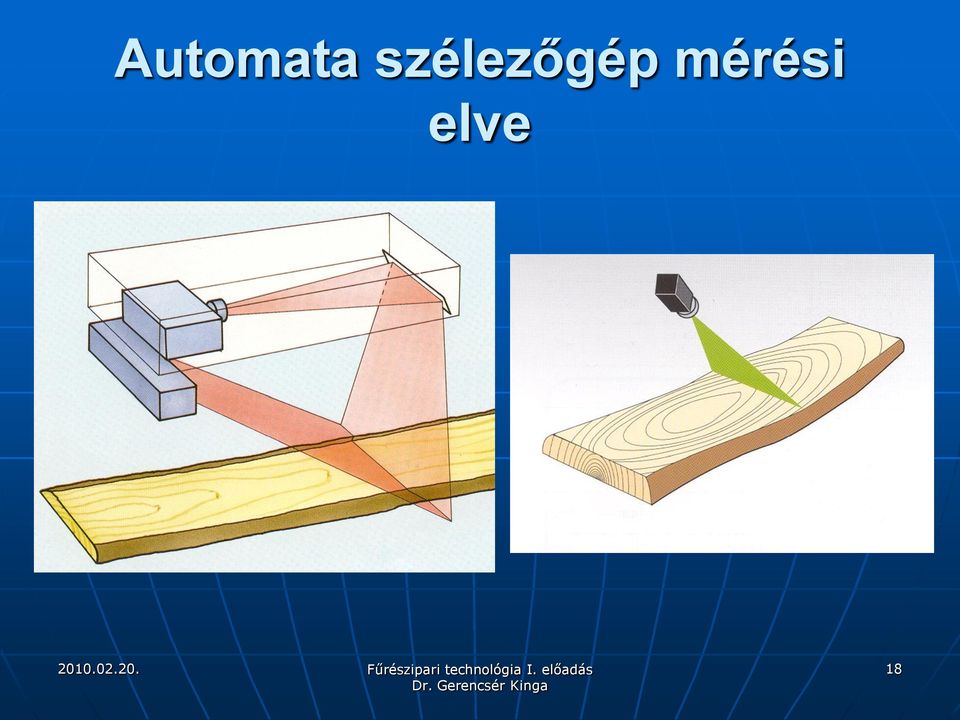

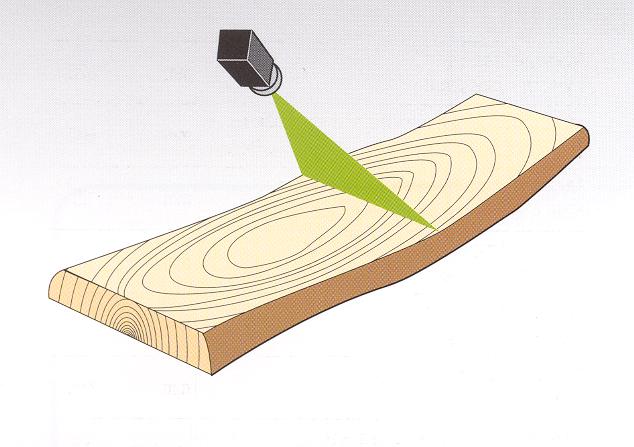

18 Automata szélezőgép mérési elve 18

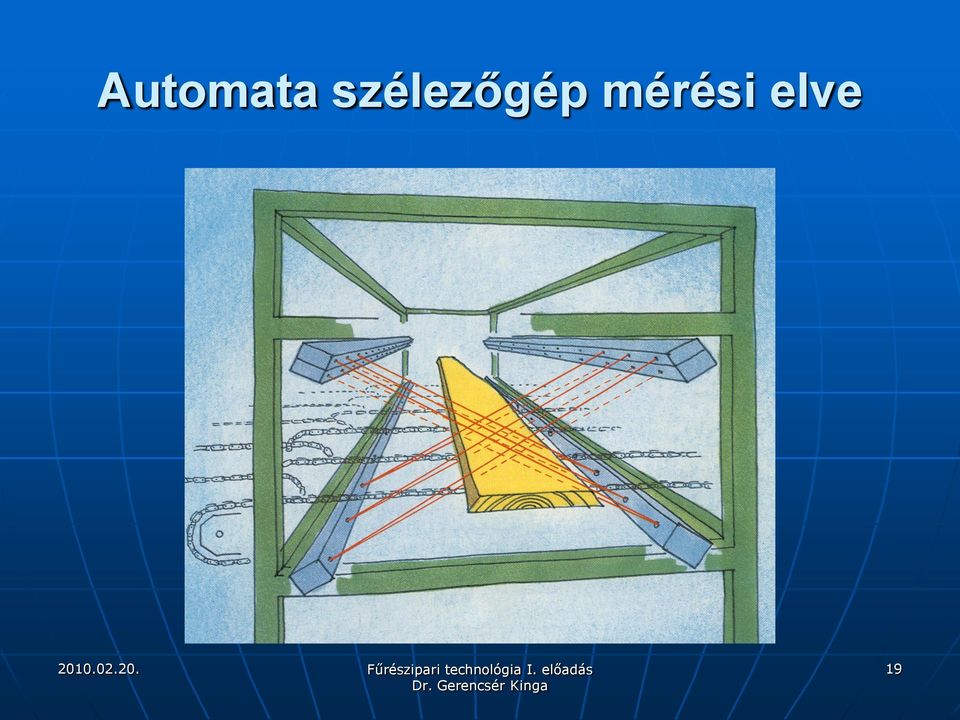

19 Automata szélezőgép mérési elve 19

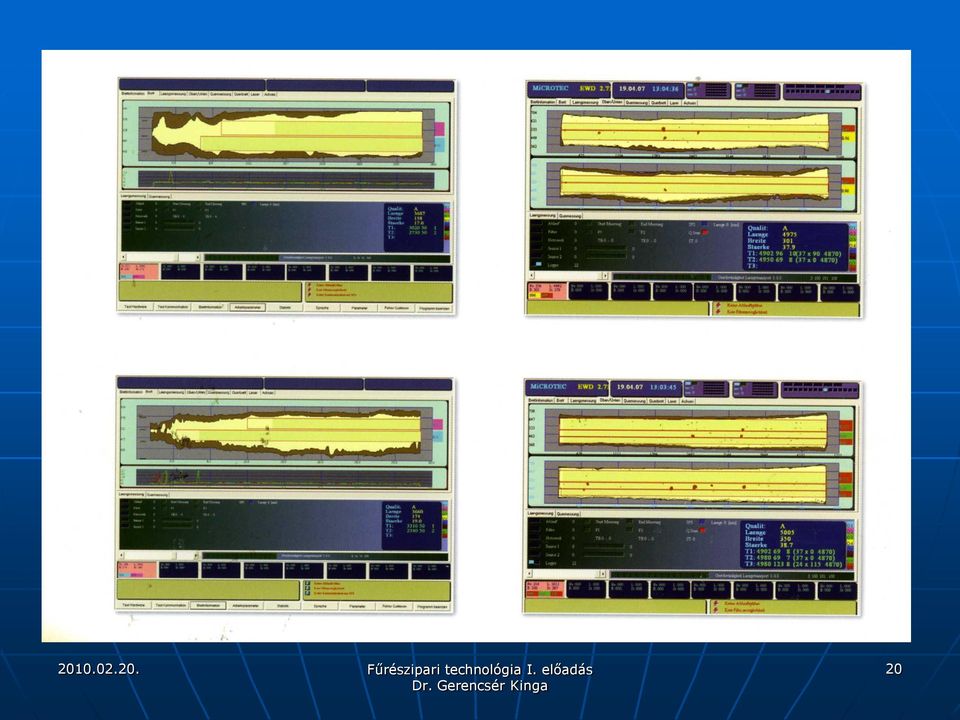

20 20

21 A fűrészáru beállítása 21

22 A faanyag automata szélezőgéphez vezetése 22

23 Automata szélező géphez vezetése a faanyagnak 23

24 Automata szélező géphez vezetése a faanyagnak 24

25 Automata szélező gép 25

26 Automata szélező gép 26

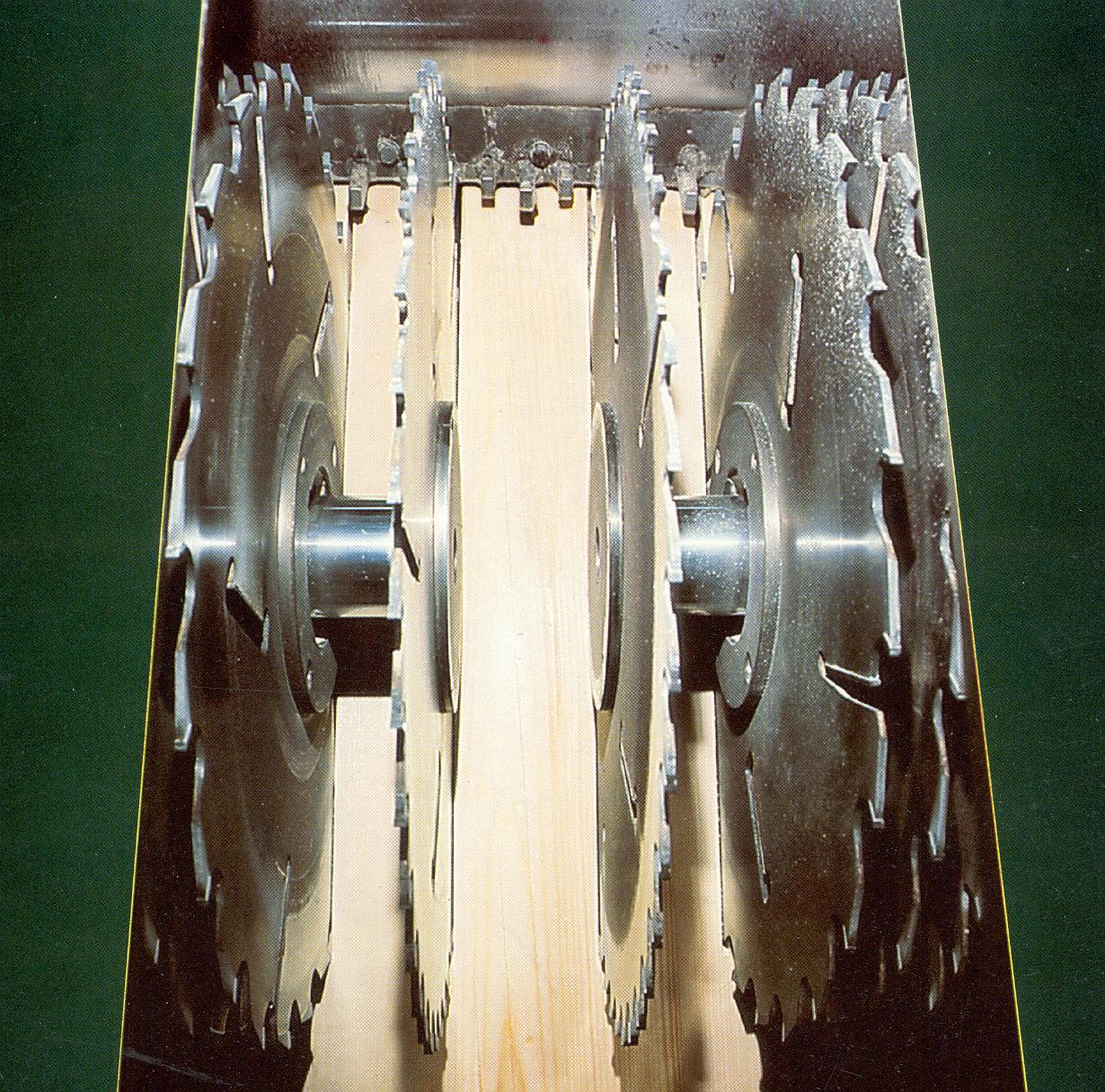

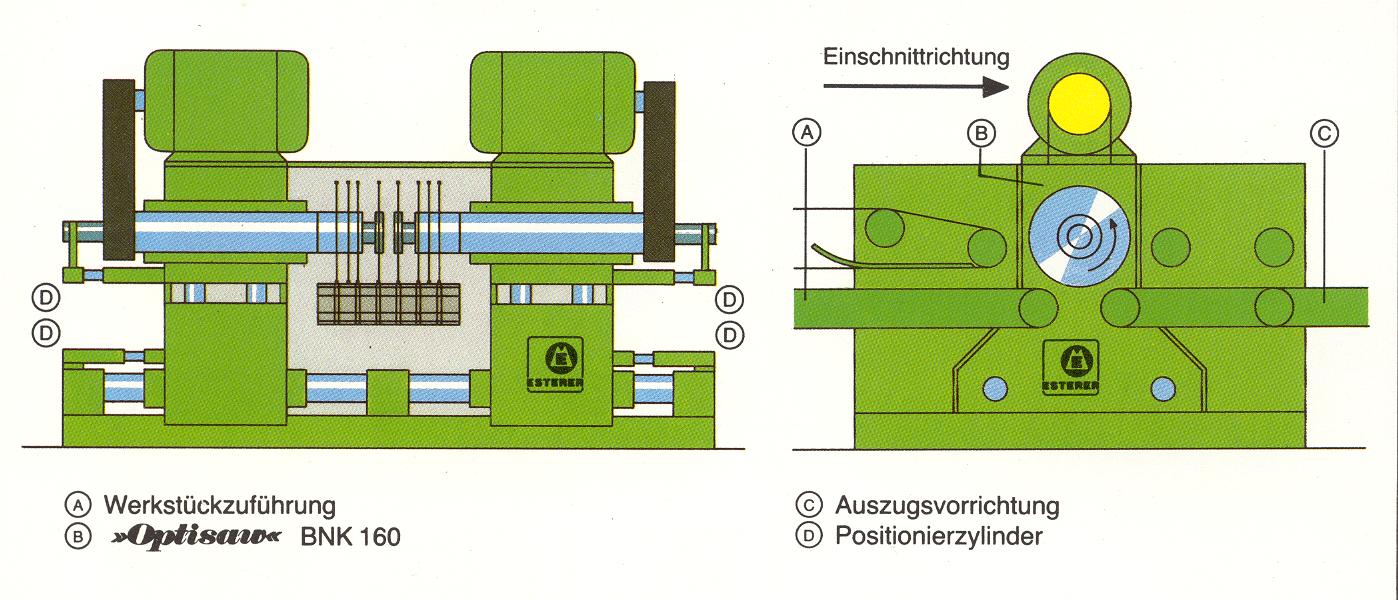

27 Több lapu automata szélező és szeletelő gép 27

28 Több lapu automata szélező és szeletelő gép 28

29 Különböző állítási lehetőség 29

30 Két tengelyes több lapu automata szélező gép 30

31 Két tengelyes több lapu automata szélező gép 31

32 A két tengelyes körfűrészgép 32

33 Két tengelyes több lapu automata szélező és szeletelő gép 33

34 Palló szélezésére alkalmas gép 34

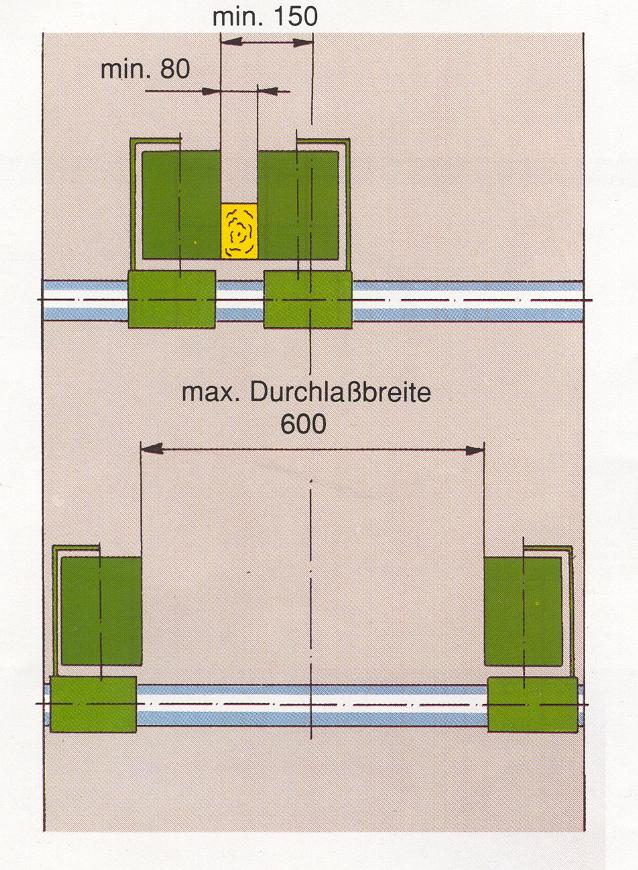

35 Állítási lehetőségek 35

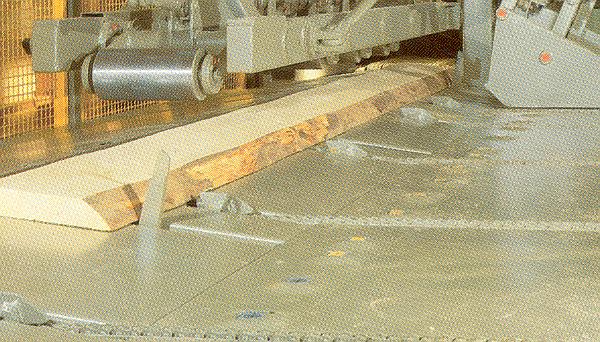

36 A fűrészáru beállítása és megvezetése 36

37 Bevezető lánc-szönyeg 37

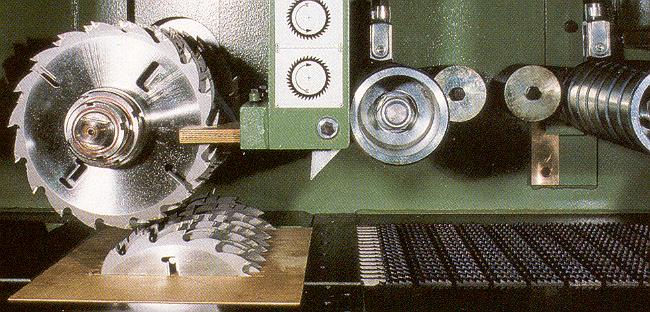

38 Bevezető lánc-szönyeg leszorító hengerekkel 38

39 Bevezetés bordás hengerekkel 39

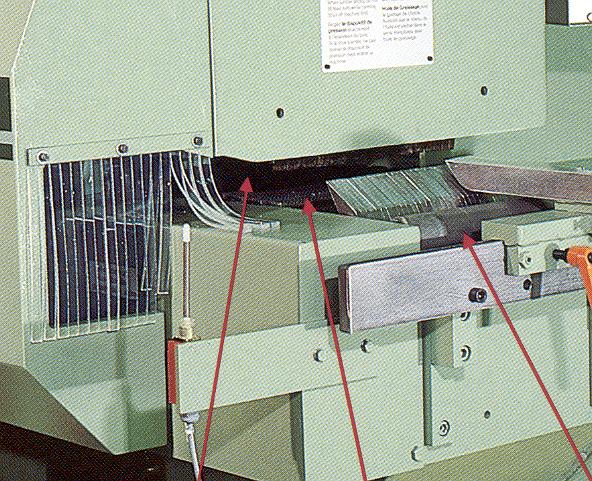

40 Visszacsapódás gátló berendezés 40

41 41

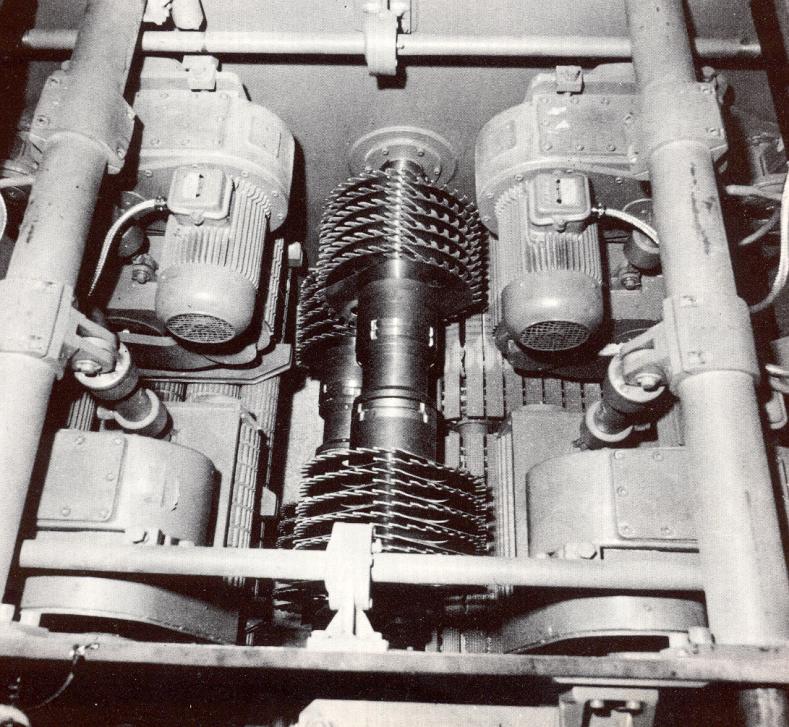

42 Két csatornás automata szélező gép 42

43 Egy automata szélező körfűrész helyszükséglete 43

44 Szélező gépek adatai 44

45 Szélező körfűrész marófejjel 45

46 Szélező körfűrész marófejjel 46

47 Magyar fejlesztésű automata egyoldali szélező gép 47

48 Széláruból deszkamaró gép 48

49 Széláruból deszkamaró gép 49

50 Köszönöm megtisztelő figyelmüket! 50
