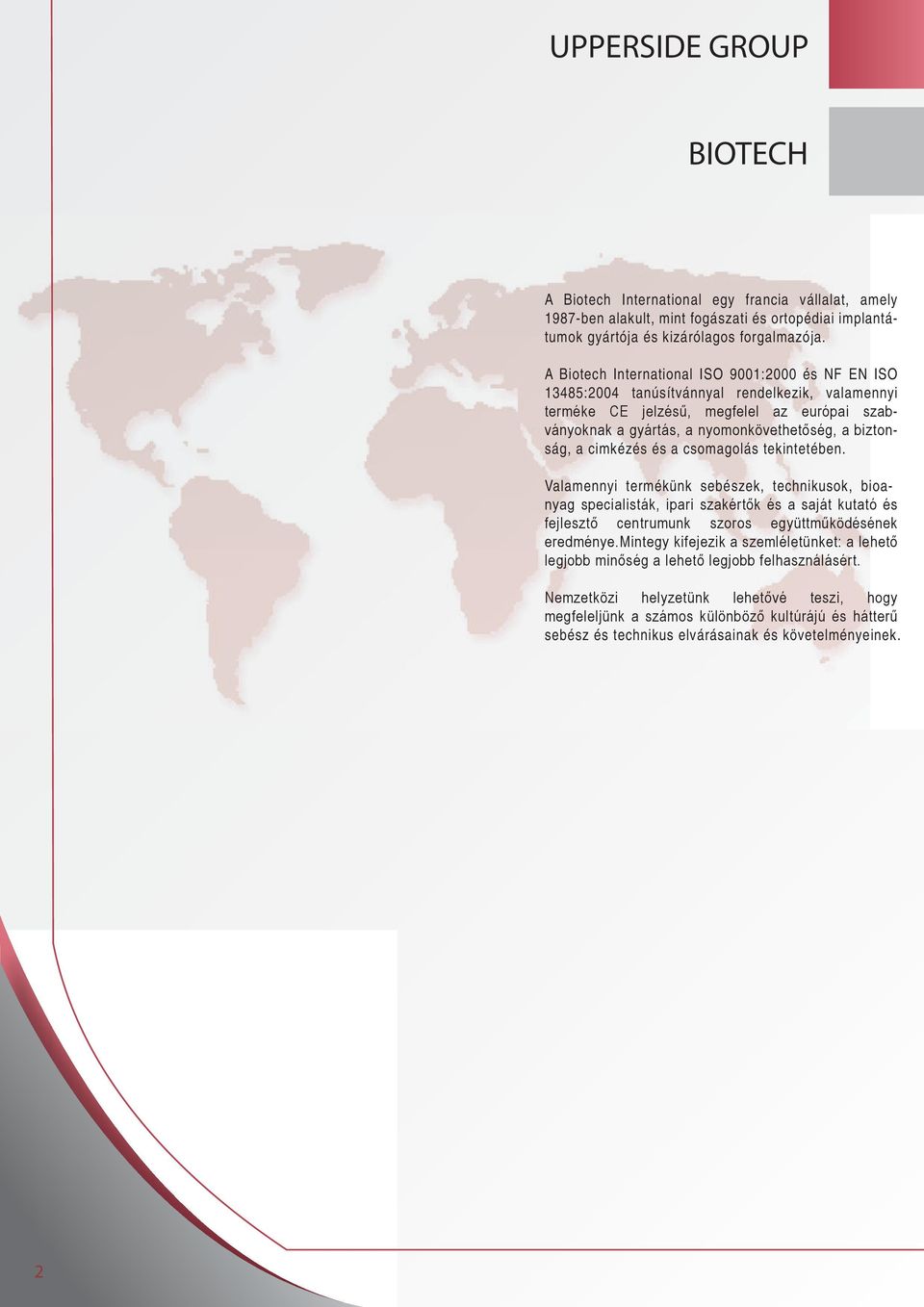

2 UPPERSIDE GROUP BIOTECH A Biotech International egy francia vállalat, amely 1987-ben alakult, mint fogászati és ortopédiai implantátumok gyártója és kizárólagos forgalmazója. A Biotech International ISO 9001:2000 és NF EN ISO 1385:200 tanúsítvánnyal rendelkezik, valamennyi terméke CE jelzésű, megfelel az európai szabványoknak a gyártás, a nyomonkövethetőség, a biztonság, a cimkézés és a csomagolás tekintetében. Valamennyi termékünk sebészek, technikusok, bioanyag specialisták, ipari szakértők és a saját kutató és fejlesztő centrumunk szoros együttműködésének eredménye.mintegy kifejezik a szemléletünket: a lehető legjobb minőség a lehető legjobb felhasználásért. Nemzetközi helyzetünk lehetővé teszi, hogy megfeleljünk a számos különböző kultúrájú és hátterű sebész és technikus elvárásainak és követelményeinek. 2

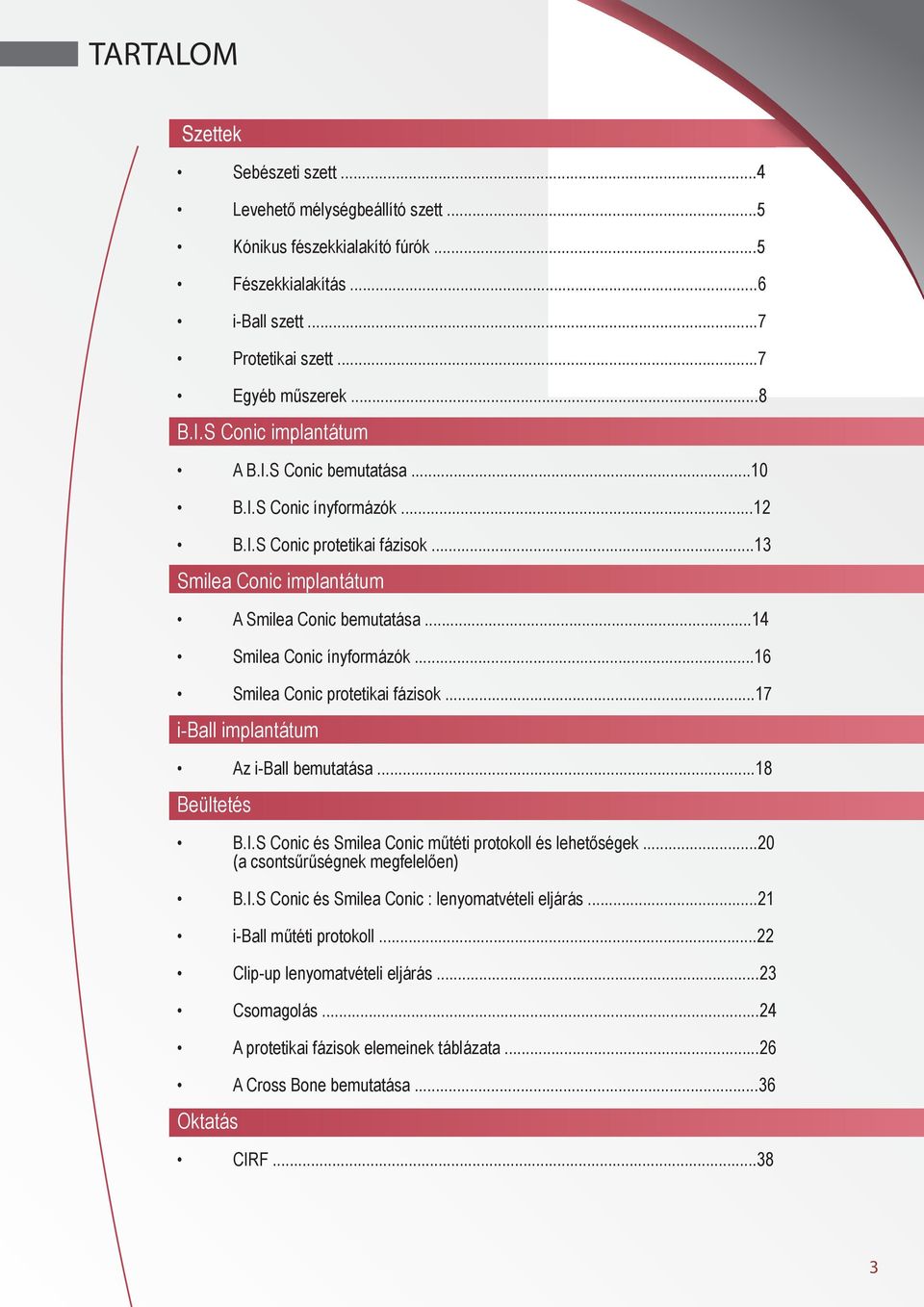

3 TARTALOM Szettek Sebészeti szett... Levehető mélységbeállító szett...5 Kónikus fészekkialakító fúrók...5 Fészekkialakítás...6 i-ball szett...7 Protetikai szett...7 Egyéb műszerek...8 B.I.S Conic implantátum A B.I.S Conic bemutatása...10 B.I.S Conic ínyformázók...12 B.I.S Conic protetikai fázisok...13 Smilea Conic implantátum A Smilea Conic bemutatása...1 Smilea Conic ínyformázók...16 Smilea Conic protetikai fázisok...17 i-ball implantátum Az i-ball bemutatása...18 Beültetés B.I.S Conic és Smilea Conic műtéti protokoll és lehetőségek...20 (a csontsűrűségnek megfelelően) B.I.S Conic és Smilea Conic : lenyomatvételi eljárás...21 i-ball műtéti protokoll...22 Clip-up lenyomatvételi eljárás...23 Csomagolás...2 A protetikai fázisok elemeinek táblázata...26 A Cross Bone bemutatása...36 Oktatás CIRF

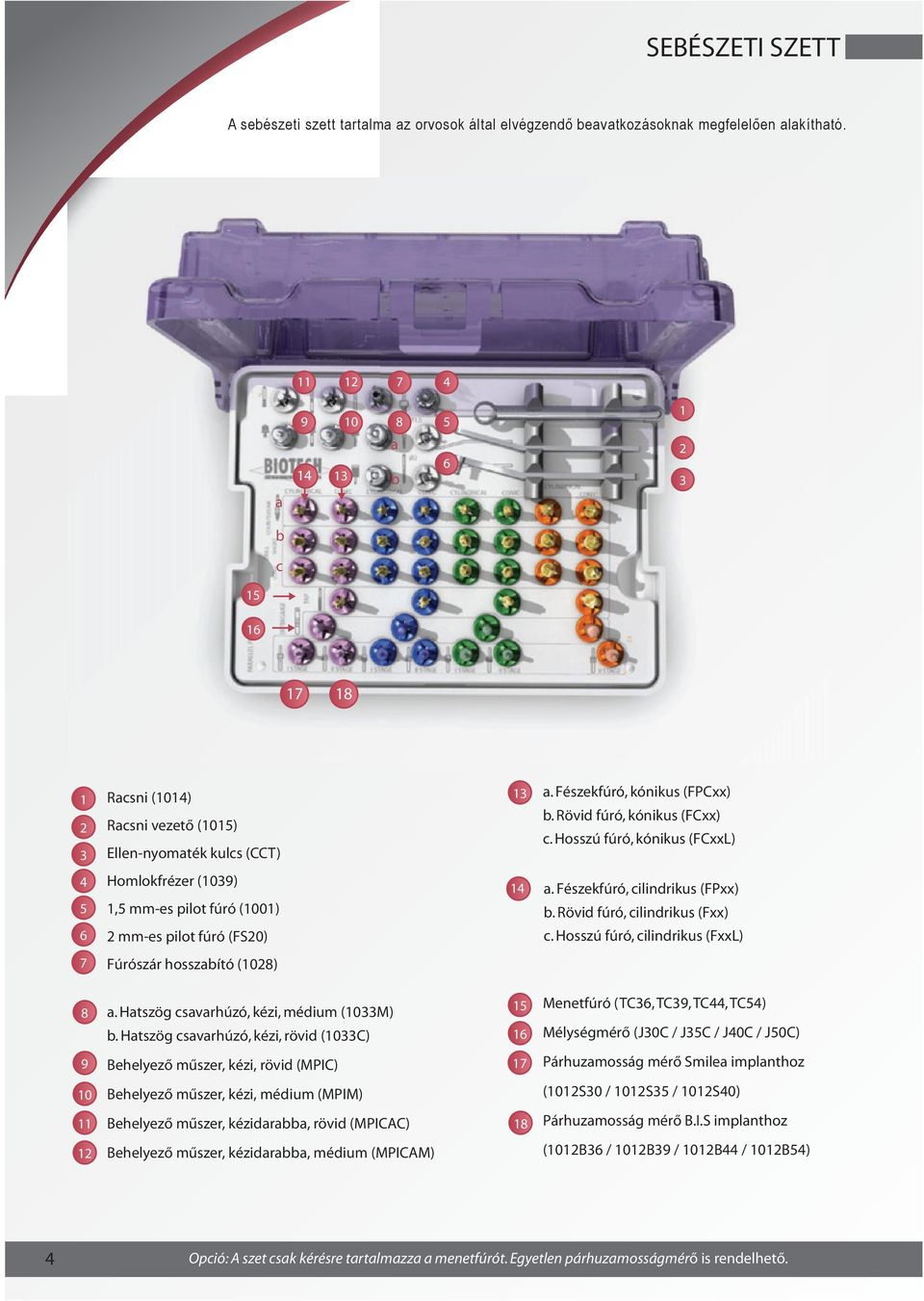

4 SEBÉSZETI SZETT A sebészeti szett tartalma az orvosok által elvégzendő beavatkozásoknak megfelelően alakítható a 1 13 a b b c Racsni (101) Racsni vezető (1015) Ellen-nyomaték kulcs (CCT) Homlokfrézer (1039) 1,5 mm-es pilot fúró (1001) 2 mm-es pilot fúró (FS20) Fúrószár hosszabító (1028) 13 a. Fészekfúró, kónikus (FPCxx) b. Rövid fúró, kónikus (FCxx) c. Hosszú fúró, kónikus (FCxxL) 1 a. Fészekfúró, cilindrikus (FPxx) b. Rövid fúró, cilindrikus (Fxx) c. Hosszú fúró, cilindrikus (FxxL) 8 a. Hatszög csavarhúzó, kézi, médium (1033M) b. Hatszög csavarhúzó, kézi, rövid (1033C) Menetfúró (TC36, TC39, TC, TC5) Mélységmérő (J30C / J35C / J0C / J50C) 9 Behelyező műszer, kézi, rövid (MPIC) 17 Párhuzamosság mérő Smilea implanthoz 10 Behelyező műszer, kézi, médium (MPIM) (1012S30 / 1012S35 / 1012S0) 11 Behelyező műszer, kézidarabba, rövid (MPICAC) 18 Párhuzamosság mérő B.I.S implanthoz 12 Behelyező műszer, kézidarabba, médium (MPICAM) (1012B36 / 1012B39 / 1012B / 1012B5) Opció: A szet csak kérésre tartalmazza a menetfúrót. Egyetlen párhuzamosságmérő is rendelhető.

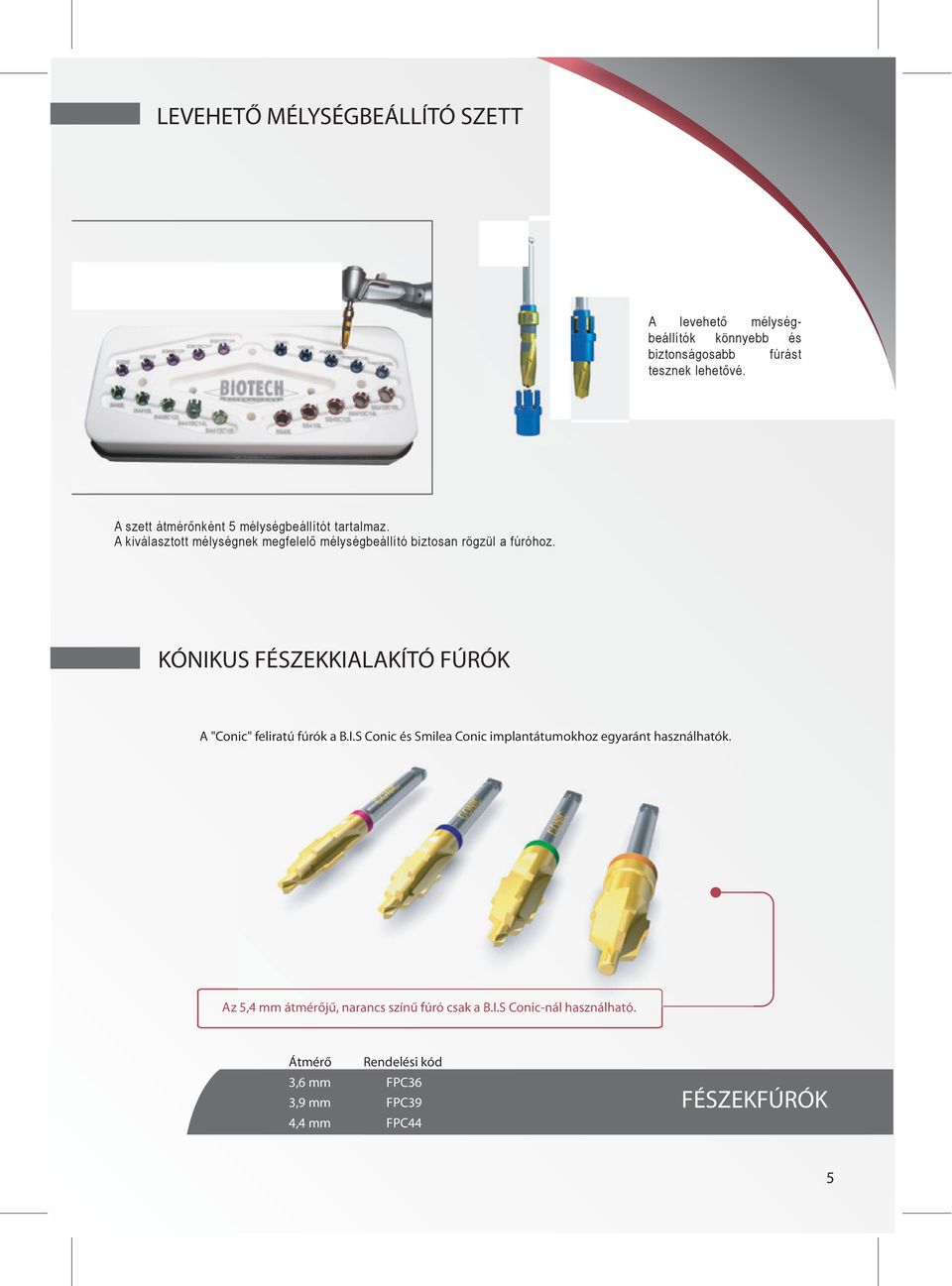

5 LEVEHETŐ MÉLYSÉGBEÁLLÍTÓ SZETT A levehető mélységbeállítók könnyebb és biztonságosabb fúrást tesznek lehetővé. A szett átmérőnként 5 mélységbeállítót tartalmaz. A kiválasztott mélységnek megfelelő mélységbeállító biztosan rögzül a fúróhoz. KÓNIKUS FÉSZEKKIALAKÍTÓ FÚRÓK A "Conic" feliratú fúrók a B.I.S Conic és Smilea Conic implantátumokhoz egyaránt használhatók. Az 5, mm átmérőjű, narancs színű fúró csak a B.I.S Conic-nál használható. Átmérő Rendelési kód 3,6 mm FPC36 3,9 mm FPC39, mm FPC FÉSZEKFÚRÓK 5

6 FÉSZEKKIALAKÍTÁS PROTOKOLL Fészekfúrók a kónikus implantátumokhoz Vezetőcsatorna fúró Végső fúró B.I.S Conic Smilea Conic A fúrás mélysége B.I.S Conic-nál A fúrás mélysége Smilea Conic-nál RÉSZLETEK - PUHA CSONT PROTOKOLL Kemény csont esetén a fúrókat a legkisebbtől a legnagyobb átmérőig sorban kell használni! Conic felirat Második vonal a Smilea Conic-hoz Csont Első vonal a B.I.S Conic-hoz Vezető hegy 6 Csont

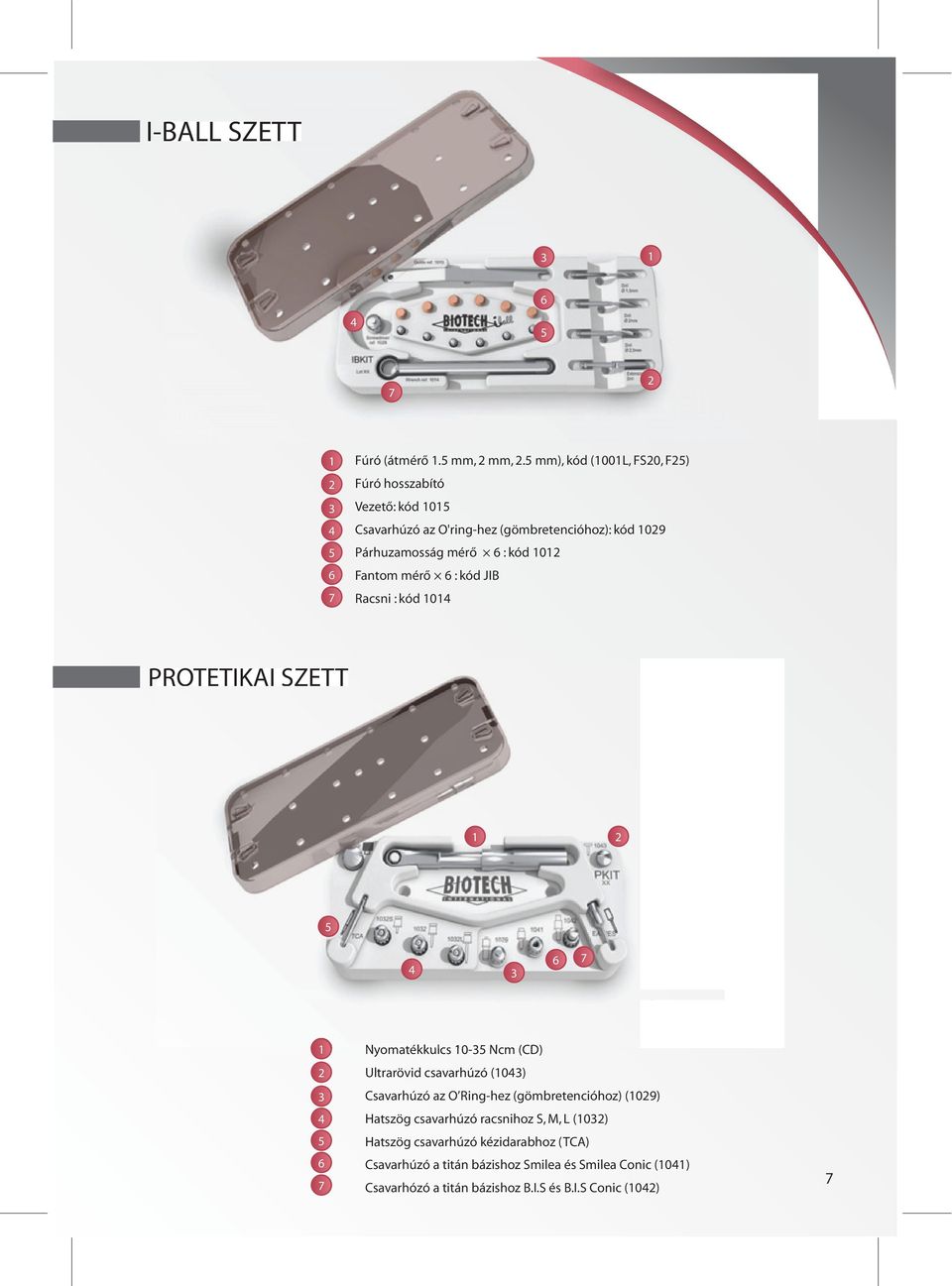

7 I-BALL SZETT Fúró (átmérő 1.5 mm, 2 mm, 2.5 mm), kód (1001L, FS20, F25) Fúró hosszabító Vezető: kód 1015 Csavarhúzó az O'ring-hez (gömbretencióhoz): kód 1029 Párhuzamosság mérő 6 : kód 1012 Fantom mérő 6 : kód JIB Racsni : kód 101 PROTETIKAI SZETT Egyetlen szet tartalmazza valamennyi implantátum típus protetikai fázisához szükséges csavarhúzót! 1. 1 Nyomatékkulcs Ncm (CD) 2. 2 Ultrarövid csavarhúzó (103) 3. 3 Csavarhúzó az O Ring-hez (gömbretencióhoz) (1029). Hatszög csavarhúzó racsnihoz S, M, L (1032) 5. 5 Hatszög csavarhúzó kézidarabhoz (TCA) 6. 6 Csavarhúzó a titán bázishoz Smilea és Smilea Conic (101) 7. 7 Csavarhózó a titán bázishoz B.I.S és B.I.S Conic (102) 7

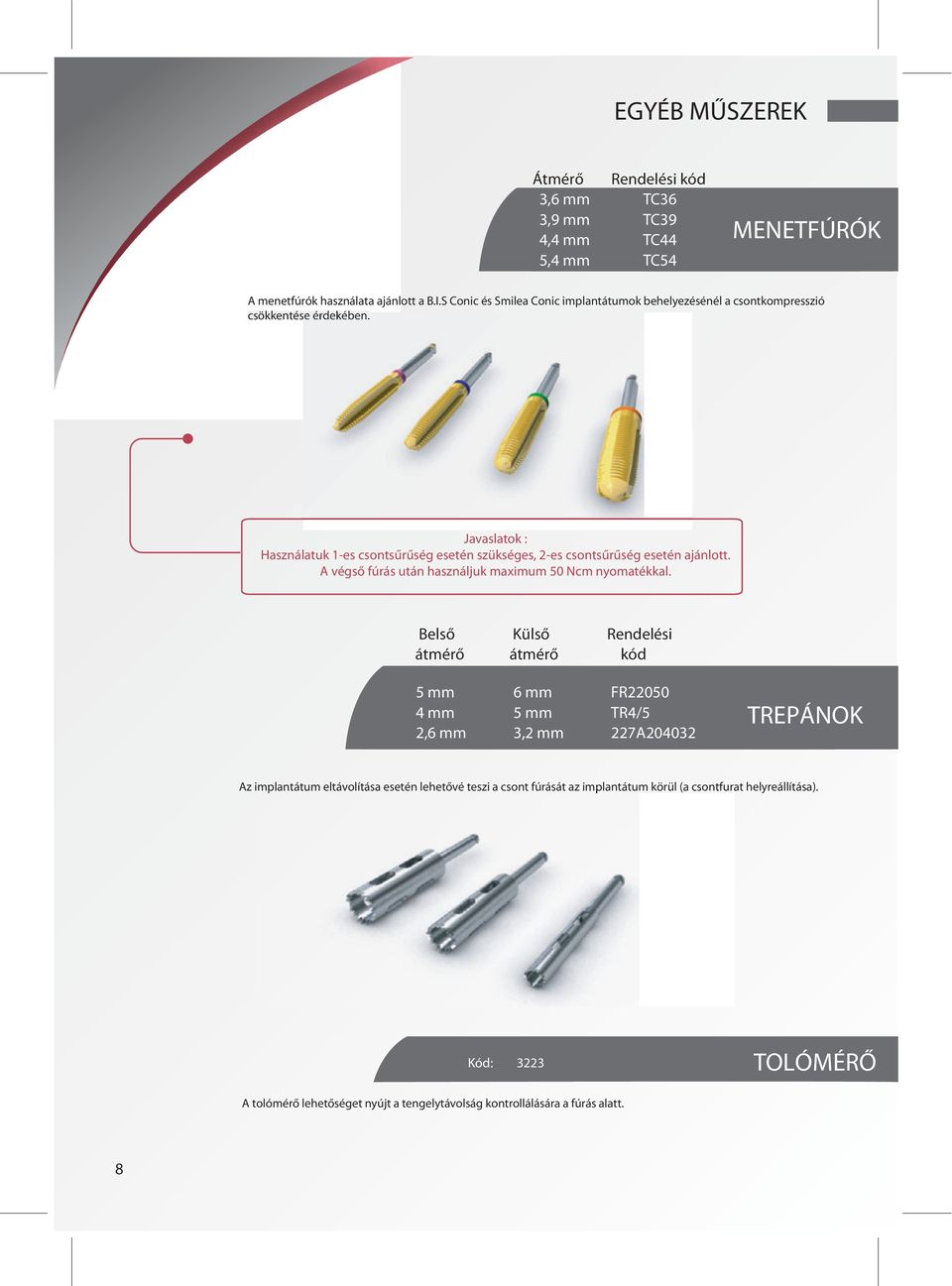

8 EGYÉB MŰSZEREK Átmérő Rendelési kód 3,6 mm TC36 3,9 mm TC39, mm TC 5, mm TC5 MENETFÚRÓK A menetfúrók használata ajánlott a B.I.S Conic és Smilea Conic implantátumok behelyezésénél a csontkompresszió csökkentése érdekében. Javaslatok : Használatuk 1-es csontsűrűség esetén szükséges, 2-es csontsűrűség esetén ajánlott. A végső fúrás után használjuk maximum 50 Ncm nyomatékkal. Belső Külső Rendelési átmérő átmérő kód 5 mm 6 mm FR22050 mm 5 mm TR/5 2,6 mm 3,2 mm 227A20032 TREPÁNOK Az implantátum eltávolítása esetén lehetővé teszi a csont fúrását az implantátum körül (a csontfurat helyreállítása). Kód: 3223 TOLÓMÉRŐ A tolómérő lehetőséget nyújt a tengelytávolság kontrollálására a fúrás alatt. 8

9

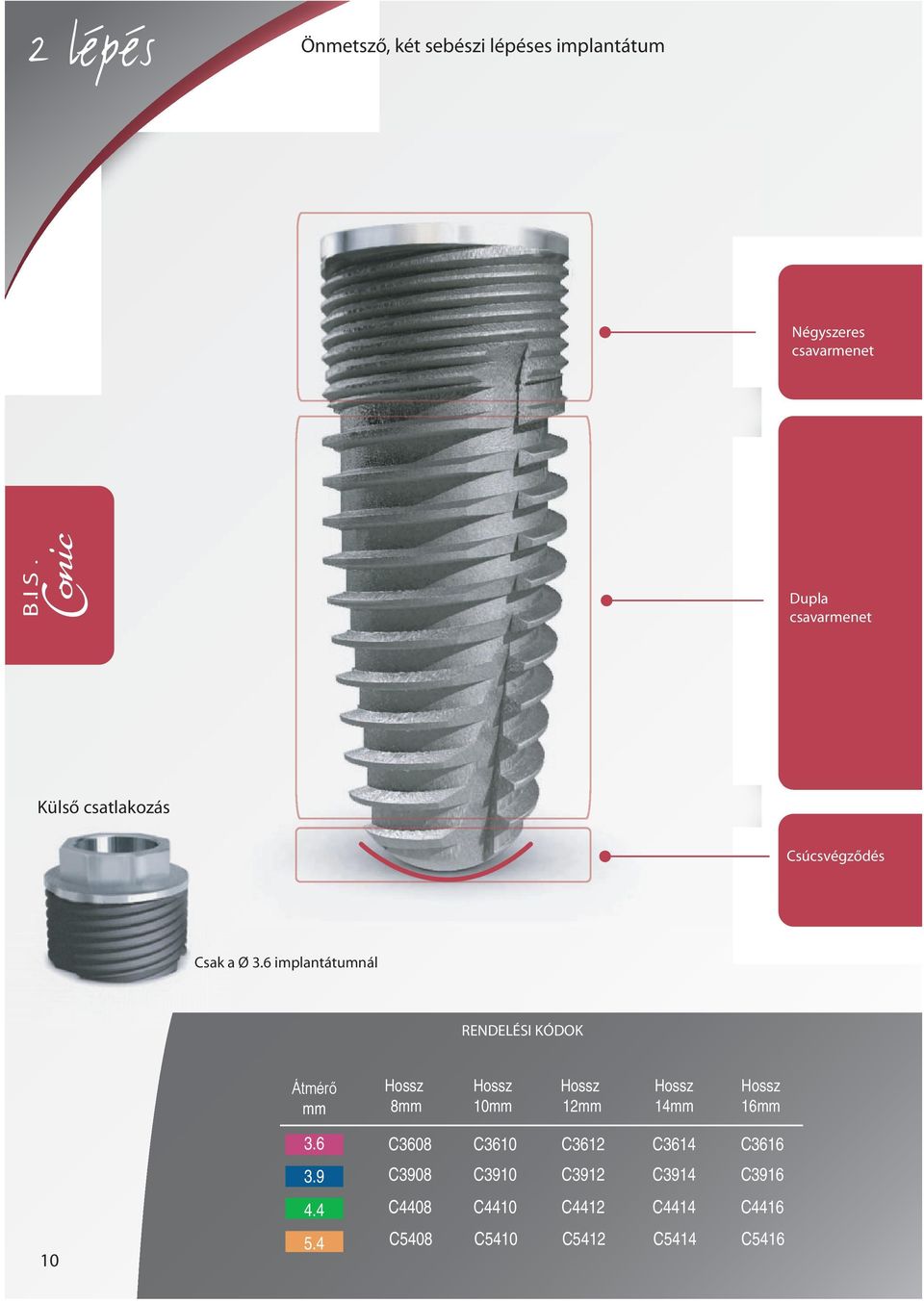

10 2 lépés Önmetsző, két sebészi lépéses implantátum Négyszeres csavarmenet B I S Dupla csavarmenet Külső csatlakozás Csúcsvégződés Csak a Ø 3.6 implantátumnál RENDELÉSI KÓDOK Átmérő mm Hossz 8mm Hossz 10mm Hossz 12mm Hossz 1mm Hossz 16mm C3608 C3610 C3612 C361 C3616 C3908 C3910 C3912 C391 C3916 C08 C10 C12 C1 C16 C508 C510 C512 C51 C516

11 A B.I.S CONIC BEMUTATÁSA Négyszeres mikro-csavarmenet: Biomechanikai mikromozgások meggátolják a csont degenerációs jelenségeit; Menetemelkedés: 1 mm; Geometriailag illeszkedik a kortikális csont lemezes rétegeihez. Dupla csavarmenet: Menetemelkedés: 1.25mm; menetmagasság: 0.3mm, megfelel a szivacsos csontállománynak (penetrációs kapacitás); gyorsabb beépülési ráta; Optimális primer stabilitás. Anyaga: Titánium T0 - Grade II: Homokfúvással és savazással kialakított felszín: Ra = 1.1µm; osszeointegráció és biokompatibilitás Tökéletes B I S Kúpos forma: Anatómiai formája hasonló a gyökér formájához; Közvetlenül feltámaszkodik az üreg alján; A rágóterhelés egyenletesebb eloszlása. 2 1 Önmetsző geometria: - A csont és az implantátum egységet alkot - A vér nyomását csökkentő zónák - A csontforgács összegyűjtése a fúrás során 3 *Gyökér forma: A dupla és a négyszeres csavarmenet gyorsabb beépülést tesz lehetővé. Párhozamos falú Négyszeres csavarmenet Mélység: mm Menetemelkedés: 1 mm 1 2 Teljes mélység 1.25 mm Nyolcszög az elfordulás meggátolására Kúpos 5 mm Dupla csavarmenet Mélység: 0.3 mm Menetmelkedés: 1.25 mm 3 M2 menet ISO M2 metrikus profil az NF E szabványnak megfelelően M1.8 menet ISO M1.8 metrikus profil az NF E szabványnak megfelelően Dupla csavarmenet Négyszeres csavarmenet 11

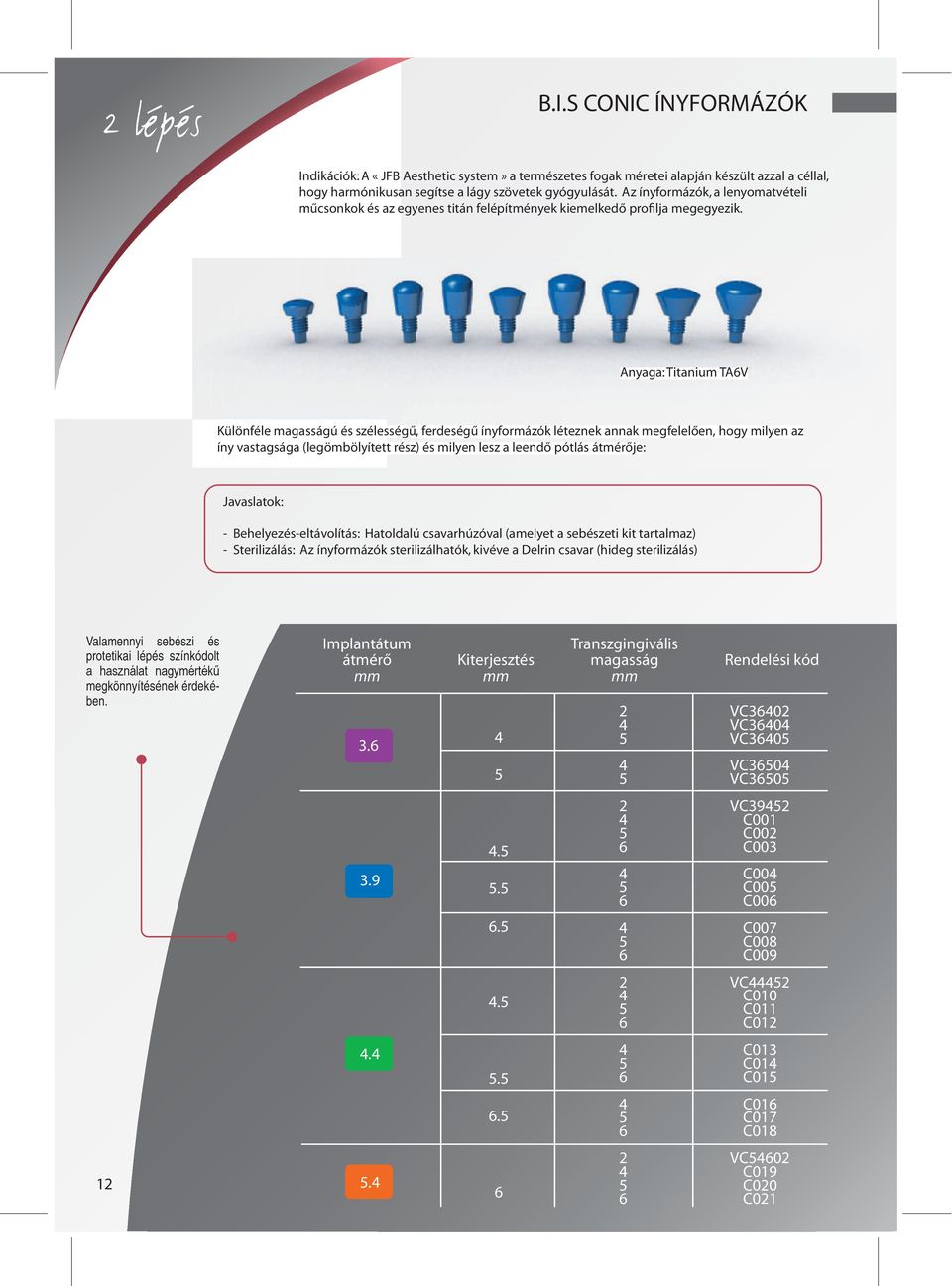

12 2 lépés B.I.S CONIC ÍNYFORMÁZÓK Indikációk: A «JFB Aesthetic system» a természetes fogak méretei alapján készült azzal a céllal, hogy harmónikusan segítse a lágy szövetek gyógyulását. Az ínyformázók, a lenyomatvételi műcsonkok és az egyenes titán felépítmények kiemelkedő profilja megegyezik. Anyaga: Titanium TA6V Különféle magasságú és szélességű, ferdeségű ínyformázók léteznek annak megfelelően, hogy milyen az íny vastagsága (legömbölyített rész) és milyen lesz a leendő pótlás átmérője: Javaslatok: - Behelyezés-eltávolítás: Hatoldalú csavarhúzóval (amelyet a sebészeti kit tartalmaz) - Sterilizálás: Az ínyformázók sterilizálhatók, kivéve a Delrin csavar (hideg sterilizálás) Valamennyi sebészi és protetikai lépés színkódolt a használat nagymértékű megkönnyítésének érdekében. Implantátum átmérő mm 3.6 Kiterjesztés mm 5 Transzgingivális magasság mm Rendelési kód VC3602 VC360 VC3605 VC3650 VC VC3952 C001 C002 C003 C00 C005 C C007 C008 C VC52 C010 C011 C C013 C01 C C016 C017 C VC5602 C019 C020 C021

13 B.I.S CONIC PROTETIKAI FÁZISOK Esztétikus felépítmény 0 ;15 és 20 0 ;17 Cirkónium Felépítmény Oktagon nélkül Belső oktagon Titán Önthető Analóg Ínyformázó Lenyomatvételi műcsonk Rögzített pótlás O'Ring Egyenes Hajlított Kivehető pótlás Önthető ő bázis nemesfémmel Műanyag sapka Ideiglenes PMCP felépítmény Csavar Zárócsavar Implantátum tartó Lenyomatvételi műcsonk Minden implantátum tartozéka 2008 szeptemberétől A protetikai szett elérhető (lásd szettek). 13

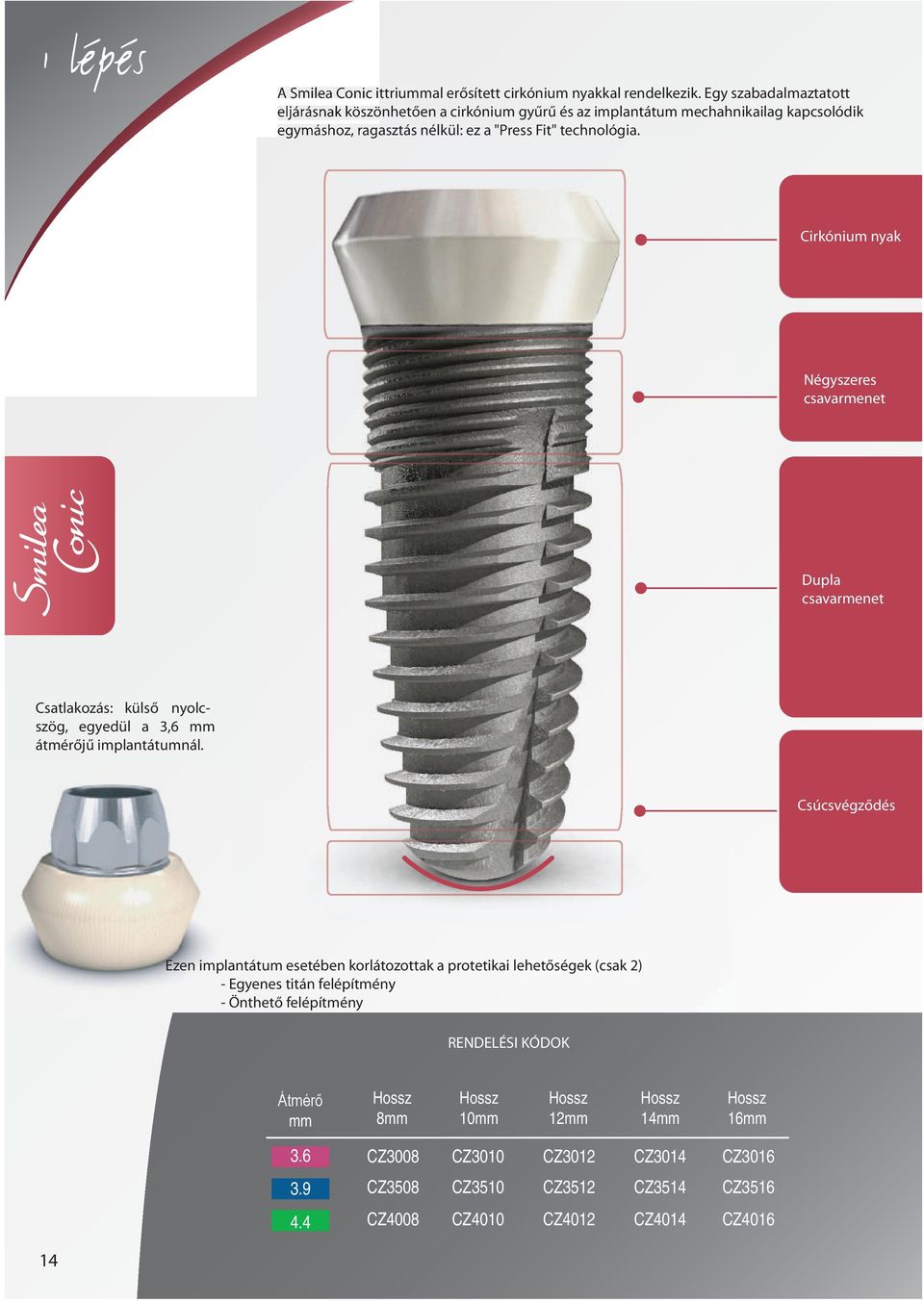

14 1 lépés A Smilea Conic ittriummal erősített cirkónium nyakkal rendelkezik. Egy szabadalmaztatott eljárásnak köszönhetően a cirkónium gyűrű és az implantátum mechahnikailag kapcsolódik egymáshoz, ragasztás nélkül: ez a "Press Fit" technológia. Cirkónium nyak Négyszeres csavarmenet Dupla csavarmenet Csatlakozás: külső nyolcszög, egyedül a 3,6 mm átmérőjű implantátumnál. Csúcsvégződés Ezen implantátum esetében korlátozottak a protetikai lehetőségek (csak 2) - Egyenes titán felépítmény - Önthető felépítmény RENDELÉSI KÓDOK Átmérő mm Hossz 8mm Hossz 10mm Hossz 12mm Hossz 1mm Hossz 16mm CZ3008 CZ3010 CZ3012 CZ301 CZ3016 CZ3508 CZ3510 CZ3512 CZ351 CZ3516 CZ008 CZ010 CZ012 CZ01 CZ016 1

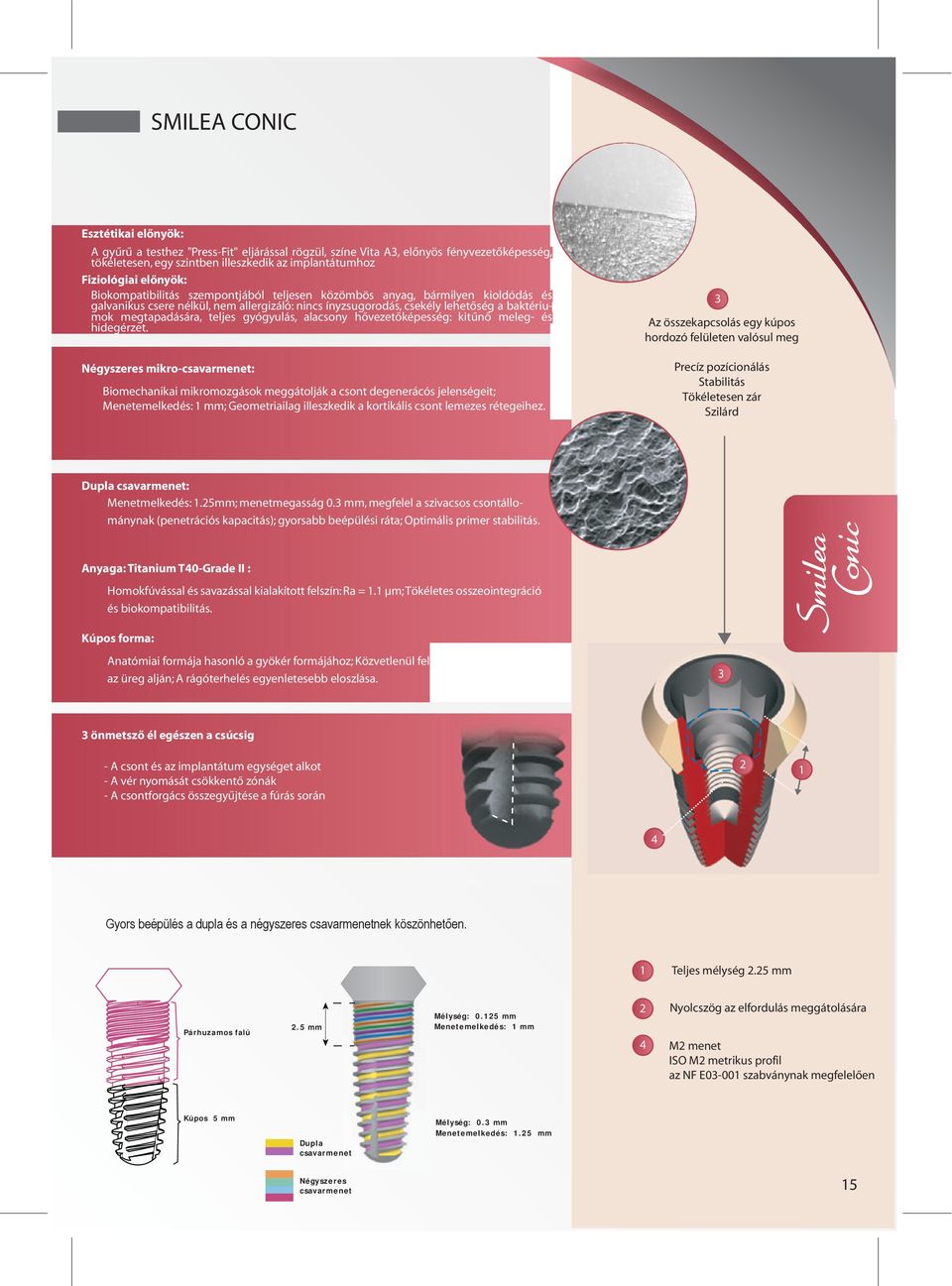

15 SMILEA CONIC Esztétikai előnyök: A gyűrű a testhez "Press-Fit" eljárással rögzül, színe Vita A3, előnyös fényvezetőképesség, tökéletesen, egy szintben illeszkedik az implantátumhoz Fiziológiai előnyök: Biokompatibilitás szempontjából teljesen közömbös anyag, bármilyen kioldódás és galvanikus csere nélkül, nem allergizáló: nincs ínyzsugorodás, csekély lehetőség a baktériu- mok megtapadására, teljes gyógyulás, alacsony hővezetőképesség: kitűnő meleg- és hidegérzet. Négyszeres mikro-csavarmenet: Biomechanikai mikromozgások meggátolják a csont degenerácós jelenségeit; Menetemelkedés: 1 mm; Geometriailag illeszkedik a kortikális csont lemezes rétegeihez. 3 Az összekapcsolás egy kúpos hordozó felületen valósul meg Precíz pozícionálás Stabilitás Tökéletesen zár Szilárd Dupla csavarmenet: Menetmelkedés: 1.25mm; menetmegasság 0.3 mm, megfelel a szivacsos csontállománynak (penetrációs kapacitás); gyorsabb beépülési ráta; Optimális primer stabilitás. Anyaga: Titanium T0-Grade II : Homokfúvással és savazással kialakított felszín: Ra = 1.1 µm; Tökéletes osszeointegráció és biokompatibilitás. Kúpos forma: Anatómiai formája hasonló a gyökér formájához; Közvetlenül feltámaszkodik az üreg alján; A rágóterhelés egyenletesebb eloszlása. 3 3 önmetsző él egészen a csúcsig - A csont és az implantátum egységet alkot - A vér nyomását csökkentő zónák - A csontforgács összegyűjtése a fúrás során 2 1 Gyors beépülés a dupla és a négyszeres csavarmenetnek köszönhetően. Legende 1 Teljes mélység 2.25 mm Párhuzamos falú 2.5 mm Mélység: mm Menetemelkedés: 1 mm 2 Nyolcszög az elfordulás meggátolására M2 menet ISO M2 metrikus profil az NF E szabványnak megfelelően Kúpos 5 mm Dupla csavarmenet Mélység: 0.3 mm Menetemelkedés: 1.25 mm Négyszeres csavarmenet 15

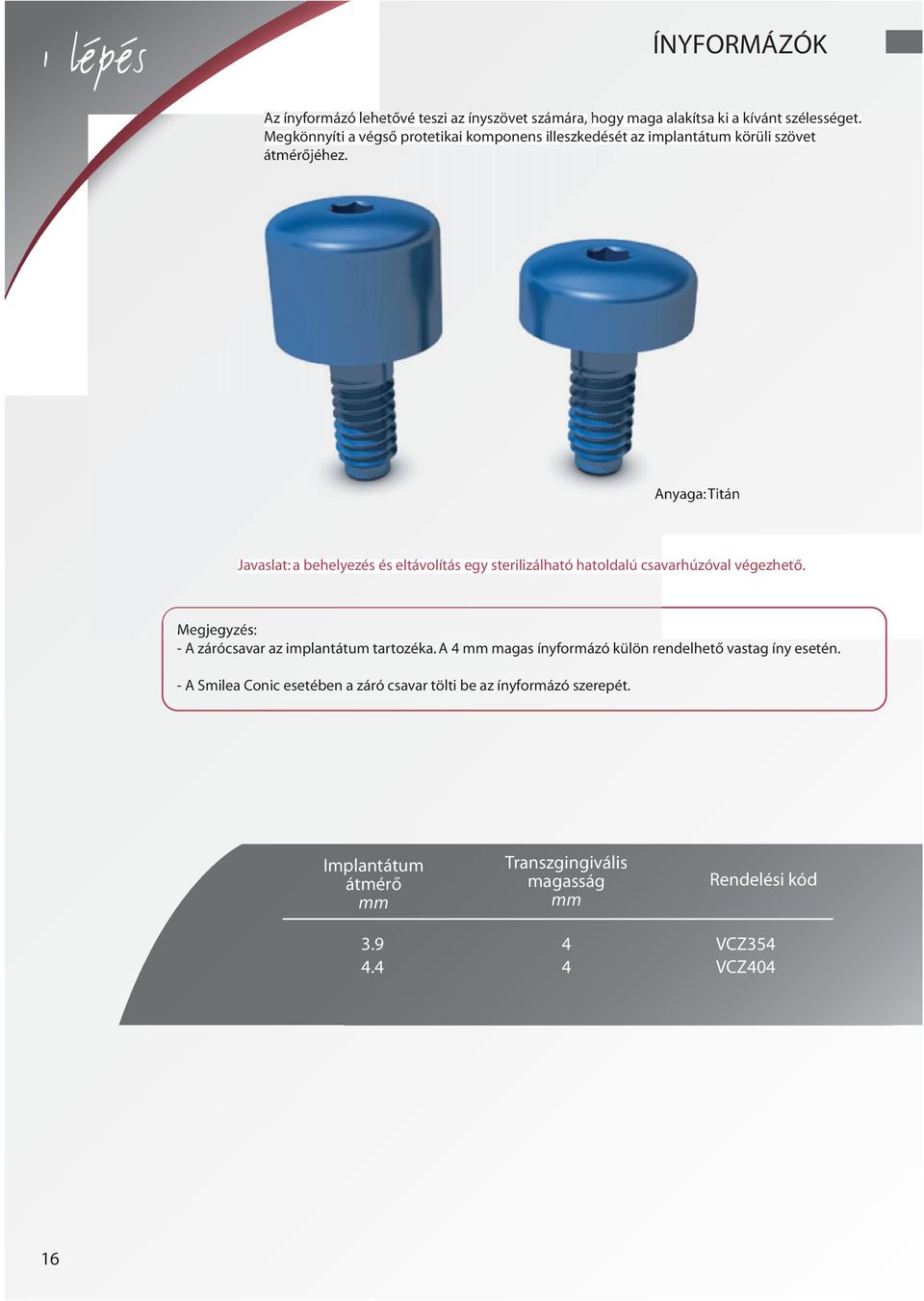

16 1 lépés ÍNYFORMÁZÓK Az ínyformázó lehetővé teszi az ínyszövet számára, hogy maga alakítsa ki a kívánt szélességet. Megkönnyíti a végső protetikai komponens illeszkedését az implantátum körüli szövet átmérőjéhez. Anyaga: Titán Javaslat: a behelyezés és eltávolítás egy sterilizálható hatoldalú csavarhúzóval végezhető. Megjegyzés: - A zárócsavar az implantátum tartozéka. A mm magas ínyformázó külön rendelhető vastag íny esetén. - A Smilea Conic esetében a záró csavar tölti be az ínyformázó szerepét. Implantátum átmérő mm 3.9. Transzgingivális magasság mm Rendelési kód VCZ35 VCZ0 16

17 SMILEA CONIC PROTETIKAI FÁZISOK Önthető Cirkónium 0 ;15 Titán 0 ;15 et 20 Felépítmény Analóg Ínyformázó Lenyomatvételi műcsonk Rögzített pótlás Titán bázis O'Ring Kivehető pótlás Műanyag sapka Csavar Ideiglenes felépítmény Implantátum tartó Lenyomatvételi műcsonk Ínyformázó Minden implantátum tartozéka A protetikai szett elérhető (lásd szettek). 17

18 IBALL TŰIMPLANTÁTUM KIVEHETŐ FOGSOROK RÖGZÍTÉSÉRE AZONNALI TERHELÉSSEL GYORS HATÉKONY EGYSZERŰ implantátum a foramenek közötti symphysisbe és 6 implantátum a mandibula anterior és premoláris részeibe. RENDELÉS Átmérő mm Hossz Rendelési kód 18 Önmetsző implantátum Felület: homokfúvott és savazott

19 6 & Az imlantátum koncepciója: lehetővé tenni egy már meglévő rendszer rögzítését egy ülésben. 1 egyszerű 2 órás beavatkozás: Az implantátum behelyezése A matrica pozícionálása Azonnali behelyezés Kényelmes a páciens számára A rágófunkció azonnali és hosszútávú javulása Fokozatos és variálható kúpos csavarmenet a jobb elsődleges elhorgonyzásért Egyszerű eljárás 1 ülés 2 hossz Egyszerű sebészeti protokoll 1.5 mm-es fúró 2 vagy 2.5 mm-es fúró Csavarhúzó + kulcs Párhuzamosító csap Fantom csap 3 átmérő Matrica Korong Implantátum tartó Transzging. nyak 2 mm 3 mm 3,5 mm Hossz Implantátum 19

20 B.I.S CONIC ÉS SMILEA CONIC MŰTÉTI PROTOKOLL Pilot fúró: A Ø1.5 mm-es pilot fúró segít meghatározni az iplantátum helyének középpontját. Az ellenőrzés a párhuzamosság mérővel történik. 2 Fészekfúró: A fészekfúró segítségével kialakítjuk az implantátum helyének felső részét, ahol az implantátum nyaki része helyezkedik el. Az első lépés vezetőként szogál a fészekfúró számára. Fúrás: Az implant helyének befejezése egyetlen fúróval történik. 1-es vagy 2-es csontsűrűség esetén: 20 3A A mélység ellenőrzése a mélységmérővel történik. Az adott menetfúrót a végső fúró átmérőjéhez igazítjuk. Az implantátum behelyezése: megtartás és becsavarás könyökdarabbal vagy racsnival. A tartót a nyomatékkulccsal és a csavarhúzóval csavarjuk ki. Az implantátum zárása a hozzá adott csavarral, majd varrás.

21 B.I.S CONIC ÉS SMILEA CONIC LENYOMATVÉTELI ELJÁRÁS Zárt kanalas módszer Nyitott kanalas módszer Klasszikus vagy zárt kanalas lenyomatvétel: 1. Csavarjuk ki az ínyformázót. 2. Csavarjuk be a lenyomatvételi műcsonkot (egyben implantátum tartó) az implantátumba az összekötő csavarral. 3. Ellenőrizzük röntgennel, hogy pontosan helyeztük-e be a műcsonkot az implantátumba.. Vegyünk egy lépésben kétfázisú lenyomatot - szendvicslenyomat. 5. Vegyük ki a lenyomatot. 6. Csavarjuk ki a műcsonkot. 7. Csavarjuk vissza az ínyformázót. 8. Csavarjuk a műcsonkot a labor analógba. 9. Helyezzük vissza a lenyomatba. 10. Küldjük el a lenyomatot a laborba, ha szükséges a felépítménnyel és a csavarhúzóval együtt. Nyitott kanalas lenyomatvétel: 1. Csavarjuk ki az ínyformázót. 2. Illesszük be a műcsonkot az implantátum belső nyolcszögébe. 3. Rögzítsük a műcsonkot az összekötő csavarral. Több implantátum esetén kezdjük a középpontól legtávolabb esővel.. Ellenőirzzük röntgennel, hogy pontosan helyeztük-e be a műcsonkot az implantátumba. 5. Próbáljuk be az egyéni kanalat. 6. Vegyünk egy lépésben kétfázisú lenyomatot és húzzuk át a csavarfejeket az ujjainkkal. 7. Csavarjuk ki az átviteli csavart. 8. Vegyük ki a lenyomatot, benne a műcsonkkal. 9. Csavarjuk vissza az ínyformázót az implantátumba. 10. Csatalakoztassuk a műcsonkhoz az analógot, rögzítsük az összekötő csavarral a lenyomatban. 11. Küldjük el a lenyomatot a laborba, ha szükséges a felépítménnyel és a csavarhúzóval együtt. 21

22 I-BALL MŰTÉTI PROTOKOLL Bemetszés után a 1.5 mm-es fúróval előfúrunk 10 mm (11 mm-es implant), illetve 12 mm mélyen (13 mm-es implant). A párhuzamosságmérőkkel ellenőrizhetjük az implantátumok párhuzamosságát. Aztán a 2 mm-es majd a 2.5 mm-es fúró szükséges a 2.5 mm-es és 3 mm-es implantátumok megfelelő behelyezéséhez. A fantom mércék megmutatják a később a protézis alsó felszínébe kerülő matricák elhelyezkedését. Vegyük ki az iball implantátumot a csomagolásából. Csavarjuk be az implantátumot kézzel a 2/3 részéig. Vegyük le az implantátum tartót. önkötő gyanta A biztos stabilitás érdekében és a befejezéshez használjuk az O'ring csavarhúzót és a kulcsot. Fontos: ne használja a kulcsot a 2mm átmérőjű implantátumhoz. 22 Az íny visszavarrása után távolítsuk el a védőgyűrűt és a matricát az implantátum tartó tetejéről és helyezzük az implantátumra. A védőgyűrű elszigeteli az ínyt és a varratokat a beragasztáshoz használt gyantáktól. Csináljunk helyet a fogsor alsó felszínén a matrica számára. Ezt töltsük fel az önkötő gyantával, tegyük a fogsort a matricákra, és miután a gyanta megkötött, óvatosan vegyük ki a fogsort. A matricák biztosan rögzültek a protézisbe.

23 CLIP'UP LENYOMATVÉTELI ELJÁRÁS CLIP UP A Clip UP lehetővé teszi a lenyomatvételt és egyben egy önthető hüvely is. Kizárólag szóló implantátumok esetén használató. Z0XX, CZ0XX Z35XX, CZ35XX horony 2 szín 2 átmérőnek megfelelően Katt Clip UP lapos oldal 5 6 Csavarjuk az egyenes felépítményt (titánium vagy cirkónium) a Smilea implantátumba úgy, hogy a lapos oldala vestibuláris helyzetben legyen. Pattintsuk a lenyomatvételi sapkát az egyenes felépítményre úgy, hogy a horony és a felpítmény lapos oldala egy vonalban legyen. Miután levettük a lenyomatot, a Clip Up a lenyomatban marad Vegyük ki a szájban maradt felépítményt és csavarjuk rá a laboranalógra. Ezeket együtt helyezzük vissza a lenyomatba, és küldjük el a laborba. A laborban gipsszel kiöntik a lenyomatot. A technikus kiveszi a lenyomatból a Clip Up-ot, rápattintja a felépítményre azért, hogy megformázza a teljes egységet Készít egy viaszburkot. Az öntés után a technikus kidolgozza a vázat a tökéletes illeszkedés érdekében. Befejezésül ráégeti a kerámiát a vázra. A megszokott módszerrel felhelyezzük a pótlást. 23

24 Egyedülálló kiszerelés CSOMAGOLÁS Megjegyzés: a megengedett tárolási idő ebben az új csomagolásban 1 év. A műanyag sapka használata a lenyomatvételnél A műanyag sapka és az implantátum tartó (lenyomatvételi műcsonk) egybeolvaszsztása praktikus és gazdaságos megoldást nyújt, amikor a páciens esetében először történik lenyomatvétel (vö. operációs módok, lenyomavételi eljárások). 1. Csavarjuk ki az ínyformázót. 2. Csavarjuk az implantátumtartó lenyomatvételi műcsonkot az implantátumba. 3. Ellenőrizük röntgennel a műcsonk elhelyezését. Pattintsuk a műanyag sapkát a műcsonkra a lapos oldalaknak megfelelően. 5. Vegyük ki a lenyomatot. A műanyag sapka bennemaradt. 6. Csavarjuk ki a műcsonkot. 7. Csavarjuk vissza az ínyformázót. 8. Kapcsoljuk össze a műcsonkot a laboranalóggal. 9. Helyezzük vissza a lenyomatba (pontosan a sapkába figyelve a lapos oldalakra. MEGJEGYZÉS Megrendelés előtt kérjük, figyeljen a következőkre: Az implantátum rendelési kódja és átmérője A pótlandó fognak legmegfelelőbb ínyformázó és felépítmény kiválasztása (JFB Esztétikai Rendszer) Az íny magassága: a transzgingivális magasság kiválasztása Az implantátum tengelye a felépítmény tengelyéhez képest (dőlésszög) A lenyomatvételi módszer kiválasztása (zárt vagy nyitott) 2 A megrendelendő implantátumok száma

25

26 B.I.S CONIC PROTETIKA Implantátum analóg: Implant Ø Reference 3,6 mm DI36 3,9 mm A00, mm A006 5, mm A05 Zárt kanalas lenyomatvétel: Implant Ø Kiterjedés Reference 3,6 mm mm TL360 5 mm TL3650 3,9 mm,5 mm TL395 5,5 mm TL3955, mm,5 mm TL5 5,5 mm TL55 5, mm 6 mm TL560 Nyitott kanalas lenyomatvétel: Implant Ø Kiterjedés Reference 3,6 mm mm TP360 5 mm TP3650,5 mm T001 3,9 mm 5,5 mm T002 6,5 mm T003,5 mm T00, mm 5,5 mm T005 6,5 mm T006 5, mm 6 mm T501 26

27 Titánium nyolcszög felépítmény: Implant Ø Kiterjedés Transzgingivális magasság Reference mm 2 mm FMT3602 3,6 mm 3 mm FMT mm FMT mm 2 mm FMT mm FMT36503,5 mm 2 mm FMT3952 3,9 mm 3 mm FMT mm FMT ,5 mm 2 mm FMT mm FMT39553,5 mm 2 mm FMT52, mm 3 mm FMT53 1 mm FMT551 5,5 mm 2 mm FMT552 3 mm FMT553 1 mm FMT5601 5, mm 6 mm 2 mm FMT mm FMT5603 Titánium hajlított nyolcszög (15 ) - magasság 1 mm: Implant Ø 3,6 mm Reference PA ,9 mm PA39151, mm PA151 5, mm PA5151 Titánium hajlított nyolcszög (20 ) - magasság 1 mm: Implant Ø 3,6 mm Reference PA ,9 mm PA39201, mm PA201 5, mm PA5201 Cirkónium nyolcszög felépítmény: Implant Ø 3,6 mm Reference FMZ36 3,9 mm FMZ39, mm FMZ 5, mm FMZ5 27

28 Összekötő nyolcszög arany gyűrű: Implant Ø Kiterjedés Transzgingivális magasság Reference 3,6 mm 5 mm 2 mm S ,9 mm 5,5 mm 2 mm S005, mm 5,5 mm 2 mm S01 5, mm 6 mm 2 mm S502 Önthető hüvely az összekötő arany gyűrűhöz: Implant Ø Kiterjedés Transzgingivális magasság Reference 3,6 mm 5 mm 2 mm GS ,9 mm 5,5 mm 2 mm GS005, mm 5,5 mm 2 mm GS01 5, mm 6 mm 2 mm GS502 Önthető felépítmény nyolcszöggel: Implant Ø Kiterjedés Transzgingivális magasság 3,6 mm 5 mm 2 mm 3,9 mm 5,5 mm 2 mm, mm 5,5 mm 2 mm 5, mm 6 mm 2 mm Reference FMC3601 FMC39552 FMC552 FMC5602 Önthető felépítmény nyolcszög nélkül: Implant Ø Kiterjedés Transzgingivális magasság 3,6 mm mm 1 mm 3,9 mm,5 mm 2 mm, mm,5 mm 2 mm 5, mm 6 mm 2 mm Reference FMC3601R FMC3952R FMC52R FMC5602R Összekötő csavar: 3,6 mm VT63 3,9 mm, mm M000 5, mm Labor csavar: 28 3,6 mm TMS63 3,9 mm, mm TMS 5, mm

29 Önthető összekötő rendszer (CCS) Titánium alap + csavar: Implant Ø Transzgivális Rendelési Csavar magasság kód Rendelés 3,6 mm 1,5 mm E3615 VT73 2 mm E3620 0,5 mm E mm E3910 3,9 mm 2 mm E0021 2,5 mm E002 3 mm E0022 0,5 mm E050 1 mm E10, mm 2 mm E0031 2,5 mm E003 E007 3 mm E0032 0,5 mm E mm E510 5, mm 2 mm E520 2,5 mm E525 3 mm E530 Mikor CCS-t rendel, szüksége van a következő rendelési kódokra minden egyes implantátumhoz: - Titán bázis az összekötő csavarral (átmérő és a magasság minden implantátumhoz) - Gyógyulási sapka - Speciális analóg CCS - Speciális nyított kanalas műcsonk - Önthető hüvely - Labor csavar Lenyomatvételi műcsonk összekötő csavar nélkül: 3,6 mm 3,9 mm E009, mm 5, mm E509 Összekötő csavar lenyomatvételi műcsonkhoz: 3,6 mm TMS73 3,9 mm, mm E00 5, mm 29

30 Speciális CCS analóg: 3,6 mm 3,9 mm E008, mm 5, mm E508 Önthető hüvely: 3,6 mm E36GC 3,9 mm E005, mm 5, mm E505 Összekötő csavar a Titán bázishoz: 3,6 mm VT73 3,9 mm, mm E007 5, mm Gyógyulási csavar: 3,6 mm 3,9 mm E000, mm 5, mm E500 Stég csavar: Implant Ø Transzgingivális Bázis magasság Reference 8 mm VBS3608 3,6 mm 9 mm 10 mm VBS3609 VBS mm D001 3,9 mm 9 mm D mm D003, mm 8 mm D001 9 mm D mm D003 8 mm D001 5, mm 9 mm D mm D003 30

31 Stég gyűrű: Implant Ø 3,6 mm 3,9 mm, mm 5, mm Transzgingivális magasság Bázis reference 1,5 mm B3615 2,5 mm B3625 3,5 mm B3635 1,5 mm D009 2,5 mm D010 3,5 mm D011 1,5 mm D013 2,5 mm D01 3,5 mm D015 1,5 mm D018 2,5 mm D019 3,5 mm D020 Önthető gyűrű 3,6 mm 3,9 mm D012, mm 5, mm D022 Csavar stég lenyomathoz: Implant Ø 3,6 mm 3,9 mm, mm 5, mm Traszgingivális magasság 8 mm 9 mm 10 mm 8 mm 9 mm 10 mm Reference VBS3608P VBS3609P VBS3610P D001P D002P D003P Egyéb termékek Csom. Reference Műanyag kapcsok db 6 D0162 Önthető stég és kapcsok D

32 O ring rendszer: Implant Ø Transzgingivális magasság Reference 1 mm OR3610 3,6 mm 2 mm OR mm OR mm R3901 3,9 mm 2 mm R003 3 mm R mm R01, mm 3 mm R03 2 mm R00 1mm R501 5, mm 2 mm R502 3 mm R503 Egyéb termékek Összekötések- behelyező készlet (5 db) Reference O'Ring tartozákok (matricák) R000 Csavarhúzó O'ring-hez

33 SMILEA CONIC PROTETIKA Implant analóg: Implant Ø 3,6 mm Reference DI30 3,9 mm DI35, mm DI0 Klasszikus/zárt kanalas lenyomatvétel: 3,9 mm TL35, mm TL0 Nyitott kanalas lenyomatvétel: Implant Ø 3,6 mm Reference TP30 3,9 mm TP35, mm TP0 Clip-up lenyomatvétel: 3,9 mm TCCD35, mm TCCD0 Ideiglenes felépítmény: Titánium felépítmény: 3,9 mm FMP35, mm FMP0 Implant Ø 3,6 mm Reference FMT30 3,9 mm FMT35, mm FMT0 Titánium hajlított nyolcszög felépítmény (15 ) :,1 mm PA3515,6 mm PA015 33

34 Titánium hajlított nyolcszög felépítmény (20 ): 3,9 mm PA3520, mm PA020 Cirkónium felépítmény: 3,9 mm FMZ35, mm FMZ0 Cirkónium hajlított nyolcszög felépítmény (15 ) : 3,9 mm PAZ3515, mm PAZ015 Önthető felépítmény: Implant Ø 3,6 mm Reference FMC30 3,9 mm FMC35, mm FMC0 Csavarok: Felépítmény összekötő csavar Titánium csavar Reference VT63 TMS63 Titánium bázis + csavar: Implant Ø Bázis Csavar reference reference 3,9 mm E350 E007, mm E350 E007 3

35 Önthető összekötő rendszer: 3,9 mm E3500, mm E000 Mikor CCS-t rendel szüksége van a következő kódokra minden egyes implantátumhoz: - Titánium bázis összekötő csavarral (átmérő és magasság minden implantátumhoz) - Gyógyulási sapka - Speciális analóg CCS - Speciális nyitott kanalas lenyomatvételi műcsonk - Önthető hüvely - Labor analóg Lenyomatvételi műcsonk: 3,9 mm E35TP, mm E0TP Speciális CCS analóg: 3,9 mm E35DI, mm E0DI Önthető hüvely: 3,9 mm E35GC, mm E0GC Egyéb termékek Összekötő csavar lenyomatvételi műcsonkhoz Reference E00 Összekötő csavar CCS titán bázisához E007 Speciális csavarhúzó CCS titán bázisához 101 O Ring rendszer: Egyéb termékek Toldalék 3,9 mm OR3501, mm OR001 Matrica O ring-hez Minden átmérő R000 Csavarhúzó O ring-hez Minden átmérő 1029 Pót készlet

36 A CROSS.BONE EGY TELJESEN BIOKOMPATIBILIS, RÉSZLEGESEN FELSZÍVÓDÓ SZINTETIKUS KERÁMIA ÖSSZEKAPCSOLÓDÓ, PORÓZUS, HÁROM DIMENZIÓS HOMOGÉN SZERKEZETTEL. A COSS.BONE egy szintetikus csontpótló, amely 60 % hidroxiapatitot és 0 % ß-trikálcium-foszfátot (ßTCP) tartalmaz. A magas hőmérsékleten történő frittelésnek köszönhetően és az állati eredetű anyagok hiánya miatt nincs fertőzésveszély. Mikro-felépítése azért számít újításnak, mert amellett hogy nagyszámú kapcsolat van a pórusok között, amelyek a legkisebb méretben rendeződnek, igen egyenletes az eloszlásuk. BLOKKOK ÉS GRANULÁTUMOK Szemcseméret 1-3,5 mm A CROSS.BONE blokkok és granulátumok csontdefektus esetén segítenek a helyreállításban. A blokkok az üregek megtöltéséhez szükséges méretre darabolhatók. Indikációk Törések és szétesett csont sebészeti kezelése Gerinc arthrodesis Csípőizület helyreállítása Különféle üregek feltöltése Klikiai állatkísérletek birkán 8 héttel a behelyezés után a teszt terület összehasonlítva a referencia területtel jelentős osszeokondukciót mutat. Az újraképződött csont elfoglalta a porózus térfogat 1%-át 76% csontos kapcsolattal. A fecskendő megkönnyítit a granulátum applikációját. Visszamaradt porózusság Rostos csontszövet Pórusátmérő mikron összeköttetés 120 mikron Újraképződő csont A blokkok az üregek megtöltéséhez szükséges méretre darabolhatók. 36

37 FECSKENDŐ PRECÍZ ÉS KÖNNYŰ ADAGOLÁS A CROSS.BONE fecskendő, amely sebészekkel történt együttműködés eredménye, lehetővé teszi a csontpótló nehezen elérhető területeken való használatát. Nagyobb pontosságot nyújt üregek feltöltésénél is. Szemcseméret 0,5-1 mm MŰTÉTI ELJÁRÁS Bontsa ki a steril csomagolást és tegye a fecskndő végét (a szűrő megérintése nélkül) a folyadékba (vér vagy fiziológiás sóoldat). Szívja fel a folyadékot a fecskendőbe (kapilláris hatással vagy a dugattyú húzásával) azért, hogy teljesen átjárja a szemcséket és egy pasztát kapjunk. Távolítsuk el a szűrőt a fecskendő végéről. Helyezzük a fecskendő nyitott végét a feltöltendő üreghez, és a dugattyú lassú nyomásával juttassuk a keveréket az üregbe. Indikációk Parodontológia Extrakció utáni csontvolumen- -megőrzés Implantáció előtti vagy közbeni rekonstrukció Sinus lift Kisebb csonthiányok feltöltése Nehéz hozzáférés KLINIKAI EREDMÉNYEK KLINIKAI TANULMÁNYOK FOLYAMATBAN * Szövettani metszetek 1,5 hónap 3 hónap 1,5 hónapos gyógyulás után megfigyelhető, hogy a csont a kontroll üreg (1a) 3%-át töltötte ki. A CROS.BONE-nal feltöltött üreg (1b) esetén az újraképződött csonnt átlagosan 6%-ban töltötte ki az üreget. 3 hónapos gyógyulás után a kontroll üregben (2a) a csont által elfoglalt terüet térfogata 52% volt, míg a CROSS.BONE-nal feltöltött öreg (2b) esetében 60%ot tett ki. Egy finom demineralizációs szegély megjelenése mutatja egy CROSS.BONE szemcse felszívódását. A Cross.Bone részecskéket a Havers csatornák tökéletesen körbeveszik (inverziós vonalakban gazdag Havers csont). 37

38 OKTATÁS Oktató központuk maximális technkai és gyakorlati tudást biztosít a sebészek és technikusok számára a termékeinkkel való munkához, és lehetőséget nyújt szakmai beszélgetésekre, tapasztalatok cseréjére. Ez számunkra a lehető legmagasabb minőségű ellátás garanciája. A CIRF (Implantológiai Kollégium, Kutatás és Oktatás) rendszerén belül a Biotech International elméleti és gyakorlati képzést, valamint sebészeti és implantprotetikai kurzusokat kínál. Ez a továbbképzés lehetővé teszi a gyakorló orvosok számára implantologiai tudásuk növelését és kiszélesítését. CIRF: az igényeihez szabott tanfolyam, kezdőknek és szakértőknek egyránt, oktató központok minden egyes régióban, kérésre számos tematizált nap. ID Implantologie dentaire (French magazine) 38

39
