Szerelési és karbantartási utasítás
|
|
- András Ákos Jónás
- 8 évvel ezelőtt
- Látták:
Átírás
1 /000 HU (HU) A szakszerelõ szolgálat részére Szerelési és karbantartási utasítás Logamax plus GB-60 gázkazán Az égõ gyárilag földgázüzemre van beállítva Szerelés és karbantartás elõtt figyelmesen olvassa el
2 Elõszó Az égõ gyárilag földgázüzemre van beállítva A berendezést csak rendeltetésszerûen és a szerelési és karbantartási utasítások betartásával szabad használni. A karbantartást és a javítást csak arra jogosult szakszerelõk végezhetik. A berendezést csak olyan kombinációban és csak azokkal a tartozékokkal és pótalkatrészekkel szabad üzemeltetni, melyek a szerelési és üzemeltetési utasításban fel vannak tûntetve. Más kombinációkat, tartozékokat és kopó alkatrészeket csak abban az esetben szabad felhasználni, ha azokat kimondottan a tervezett felhasználási célra gyártották és a teljesítmény paramétereket valamint a biztonsági követelményeket teljesítik. Mûszaki változtatás joga fenntartva! A folyamatos továbbfejlesztés miatt elõfordulhat, hogy bizonyos ábrák, funkcionális lépések és mûszaki adatok a közöltektõl kis mértékben eltérnek.
3 7DUWDORPMHJ\]pN Elõírások, irányelvek Méretek, csatlakozások Leszállított berendezés és tartozékai Szerelés A felállítási hellyel szemben támasztott követelmények A gázkazán elhelyezése Csõcsatlakozások Fûtõkör csatlakozása A gáz csatlakoztatása A melegvíz csatlakoztatása Égéslevegõ-füstgáz-elvezetés csatlakoztatása Kondenzvíz elvezetés Füstgáz biztonsági hõmérséklet határoló Elektromos csatlakozások Csatlakoztatás a hálózatra Külsõ tároló vízmelegítõ váltószelepének Szabályozó készülék csatlakoztatása Üzembe helyezés Üzemkész állapotra történõ elõkészítés A fûtõberendezés feltöltése Légtelenítés elvégzése üzemkész állapotban A szifon vízzel történõ feltöltése Tömítettségi próba Gázvezeték légtelenítése Üzembe helyezési jegyzõkönyv Üzembe helyezési munkálatok Gáz paramétereinek feljegyzése Tömítettségi próba elvégezve? Égéslevegõ-füstgáz elvezetés csatlakoztatásának ellenõrzése A készülék kivitelének ellenõrzése A beállításokat el kell végezni A gáz csatlakozási nyomását meg kell mérni A gáz-levegõ arányt ellenõrízni kell és be kell állítani Tömítettségi próba üzemi állapotban Szénmonoxid-tartalom mérése Funkciók mûködésének ellenõrzése A burkolat felhelyezése Üzemeltetõ betanítása, dokumentumok átadása Az üzembe helyezés igazolása
4 7DUWDORPMHJ\]pN 6 Karbantartás Karbantartási jegyzõkönyv Karbantartási munkák Hõcserélõ, égõ és szifon tisztítása Belsõ tömítettségi próba Gáz csatlakozási nyomásának mérése Gáz-levegõ-arány ellenõrzése Tömítettségi próba üzemi állapotban Szénmonoxid-tartalom mérése Funkciók mûködésének ellenõrzése Karbantartás igazolása Átállítás egy másik gázfajtára Függelék Üzemi jelentések Hibajelentések Mûszaki adatok Kulcsszójegyzék Gyártási adatok és a berendezés átadása A jelen szerelési és karbantartási utasítás érvényes: Buderus Logamax plus GB-60 gázkanán B 3, B 33, C 3, C 33, C 43, C 53 típusu kivitelnél. CZ: kategória CZ II H3P 8; 50 mbar (földgáz H és cseppfolyós gáz P) HR: kategória HR II H3P 0; 50 mbar (földgáz H és cseppfolyós gáz P) SK: kategória SK II H3P 8; 50 mbar (földgáz H és cseppfolyós gáz P) SL: kategória SL II H3P 0; 50 mbar (földgáz H és cseppfolyós gáz P) Feszültség: 30 VAC, 50 Hz, IP 44. A gázkazán a következo szabályozó készülékkel szerelhetõ fel: l Be/Ki-homérsékletszabályozó 4V l Logamatic ERC l Logamatic HW 40 l Logamatic RC 4
5 Elõírások, irányelvek Elõírások, irányelvek A Buderus Logamax plus GB típusú gázkazánok szerkezetüket és üzemelési talajdonságaikat illetõen eleget tesznek a 90/396/számú "Gázberendezések alapvetõ követelményei" uniós irányelvnek továbbá a következõ nemzeti szabványoknak: DIN470-6, EN483, EN676, EN677 és DVGW-VP3. IFONTOS! A berendezés létesítése és üzemeltetése során be kell tartani a vonatkozó mûszaki szabályokat, valamint az építéshatósági és törvényi elõírásokat. AFIGYELEM! A gázvezetéki és a füstgázelvezetés csatlakozásait, az elsõ üzembe helyezést,a hálózati feszültségre történõ csatlakoztatást, valamint a karbantartást és szervizelést csak szakvállalat végezheti. A gázzal átjárt részeken munkálatokat csak megfelelõ engedéllyel rendelkezõ szakvállalat végezhet. IFONTOS! A tisztítást és karbantartást évente egyszer kötelezõ elvégezni. Ennek során ellenõrizni kell, hogy a teljes berendezés minden funkciója megfelelõen mûködik-e. A feltárt hiányosságokat haladéktalanul meg kell szüntetni. A gázkazánt csak kimondottan erre a kazántípusra kifejlesztett és engedélyezett égési levegõfüstgázrendszerrel szabad üzemeltetni. A felhasználó országában érvényes szabványok elõírások és érvényesek. 5

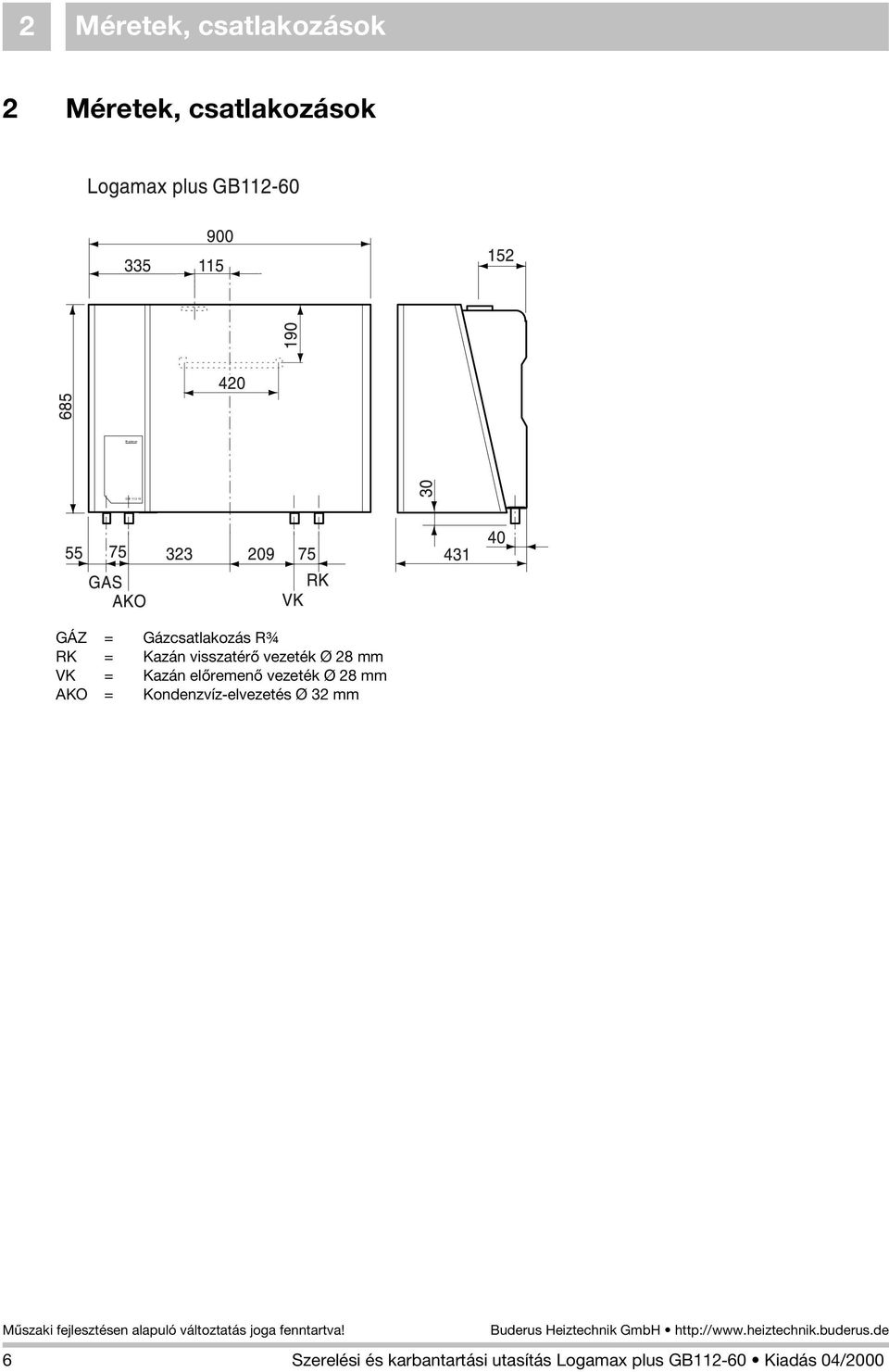

6 Buderus GB W Méretek, csatlakozások Méretek, csatlakozások GÁZ = Gázcsatlakozás R¾ RK = Kazán visszatérõ vezeték ÿ 8 mm VK = Kazán elõremenõ vezeték ÿ 8 mm AKO = Kondenzvíz-elvezetés ÿ 3 mm 6
7 Leszállított berendezés és tartozékai 3 3 Leszállított berendezés és tartozékai A Logamax plus GB-60 leszállított berendezés és tartozékai (. ábra) ábra Leszállított berendezés és tartozékai Jelmagyar zat. ábra: Leszállított berendezés és tartozékai Poz : Gázkazán Poz : Fali tartó Poz 3: Mûszaki dokumentáció Poz 4: Szerelési sablon Poz 5: Csatlakoztató csavarkötések (Fûtés) Poz 6: Feltöltõ és leürítõ csap 7
8 0 0 KW Szerelés 4 Szerelés 4. A felállítási hellyel szemben támasztott követelmények IFONTOS! A felállítási helyre vonatkozó építéshatósági elõírások betartása kötelezõ! AFIGYELEM! Tûzveszély! Gyúlékony anyagokat vagy folyadékokat tilos a gázkazán közelében tárolni vagy használni. A berendezés felállítási helyének fagyveszély ellen védettnek kell lennie. 4. A gázkazán elhelyezése A csomagoló anyagot le kell venni és újra hasznosításra le kell adni. A csatlakozó csonkok védelméül szolgáló Styroporlapot nem szabad eltávolítani! A szerelési munkák alatt a gázkazánt és az égési levegõ valamint a füstgázkivezetõ csõcsonkokat például fóliával való fedéssel az építési anyagok által okozott eltömõdésektõl meg kell védeni. l Fali tartó elhelyezése. IFONTOS! A koncentrikus égési levegõ és füstgáz rendszer szereléséhez a szükséges távolságot Lásd a "4.4. Égéslevegõ-füstgáz-elvezetés csatlakoztatása" fejezetet a. oldalon és az égéslevegõ bevezetésre vonatkozó szerelési utasítást be kell tartani. A 00 mm-es minimális oldaltávolságot be kell tartani. Egy alacsonyabban álló vagy függõ tároló vízmelegítõ csatlakoztatása esetén a fali tartó és a padlóburkolat felsõ széle közötti alábbi minimális távolságokat be kell tartani: HT 75: min. 540 mm S 0: mm l A kezelõfelület zárófedelét fel kell nyitni. (. ábra,. poz.). l A csavart le kell csavarni (. ábra, 4. poz.). l A zárószerkezetet ki kell nyitni (. ábra, 3. poz.). A burkolatot elõre húzva le kell venni (. ábra,. poz.). AFIGYELEM! A burkolatot nem szabad a zárószerkezeten tartani! 4. ábra A burkolat levétele 3 3 l A gázkazán elhelyezése a fali tartón (3. ábra). 3. ábra A gázkazán elhelyezése a fali tartón 8
9 Szerelés Csõcsatlakozások 4.3. Fûtõkör csatlakozása l A csõvezetékeket és a fûtõtesteket alaposan át kell öblíteni! A fûtési rendszer utántöltõ vizeként kizárólag csak kezeletlen vezetékes vizet szabad használni! AFIGYELEM! Tilos kationcserélõvel vízlágyítást végezni! Tilos inhibitorokat, fagyálló szereket, vagy más adalékanyagokat használni! l A tágulási tartálynak megfelelõ méretûnek kell lennie! Oxigéndiffúziótól nem mentes vezetékek alkalmazásánál, például. padlófûtéseknél, a rendszerek szétválasztását hõcserélõvel kell megoldani. A nem megfelelõ fûtõvíz fokozza az iszap- és korrózióképzõdést. Ez a hõcserélõ funkcionális zavarait és károsodását eredményezheti. A visszatérõ vezetékbe automatikus légtelenítõt kell beépíteni. IFONTOS! A berendezés védelme érdekében ajánlatos a visszatérõ vezetékbe szennyfogó szûrõ beépíteni. A gázkazánnak egy már régebben üzemelõ rendszerre történõ csatlakoztatásakor szennyfogó szûrõ beépítése kötelezõ. Közvetlenül a szennyfogó szûrõ elé és után be kell építeni egy-egy elzáró csapot, hogy a szennyfogó szûrõ tisztítani lehessen. IFONTOS! A gázkazán karbantartására és szervizelésére az elõremenõ és visszatérõ vezetékbe egy-egy karbantartó csapot kell beépíteni. IFONTOS! Ahhoz hogy a fûtõberendezés optimális üzemelését biztosítsuk, az alábbi minimális keringetési vízmennyiséget be kell tartani: Logamax plus GB-60: 500 l/h Külsõ tágulási tartály: l A csõcsatlakoztatási méreteket a szerelési sablon tartalmazza. l A tágulási tartályt külön szerelési utasítás szerint kell beépíteni. Belsõ tágulási tartály: l A tágulási tartályt a kazán visszatérõ vezetékébe kell beépíteni. l A rögzítõ csavarokat fel kell csavarni (4. ábra). HKA (tartozék) l A csöveket feszültségmentesen kell csatlakoztatni. 4. ábra A fûtõkör csatlakoztatása 9
10 4 Szerelés 4.3. A gáz csatlakoztatása AFIGYELEM! Robbanásveszély! A gázvezetõ részeken munkálatokat csak megfelelõ engedéllyel rendelkezõ szakvállalatok végezhetnek. l A csõcsatlakozási méreteket a szerelési sablon tartalmazza. l A gázcsatlakoztatást el kell végezni; a gázvezetékbe egy gázcsapot, melynek minimális mérete R¾ (tartozék), menetes kötéssel be kell építeni. A csövet feszültségmentesen kell csatlakoztatni (5. ábra). IFONTOS! A gázvezetékbe ajánlatos gázszûrõt beépíteni A melegvíz csatlakoztatása A külsõ tároló vízmelegítõt a "Tároló vízmelegítõ" és a "Csatlakozó készlet" szerelési utasításainak megfelelõen kell csatlakoztatni. 5. ábra Gáz csatlakoztatása 0
11 Szerelés Égéslevegõ-füstgáz-elvezetés csatlakoztatása IFONTOS! A B 3, B 33, C 3, C 33, C 43 és C 53 típusu kivitelnél a füstgázrendszer alapkészlete a 90/396/ számú uniós irányelv és az EN 483 szabvány szerint a gázkazánnal együtt történõ alkalmazásra engedélyezett (rendszertanúsítvány). A tanúsítvány a kazán adattábláján lévõ gyártási számmal van dokumentálva. B 3 típusú kivitelnél (nyílt égésterû készülék): A gázkazánt nem szabad olyan helyiségekben üzemeltetni, melyekben emberek tartózkodnak. A berendezés felállítási helyiségének szellõztetésére egy vagy két levegõbevezetõ és -elvezetõ nyílást kell kialakítani, melyek keresztmetszete x 70 cm vagy x 85 cm Kondenzvíz elvezetés IFONTOS! A gázkazánban és esetleg a füstgáz elvezetõben lecsapódott kondenzvizet elõírásszerûen kell elvezetni (6. ábra). A helyileg érvényes elõírásokat be kell tartani. Ha az füstgáz rendszerben a kondenzvíz elvezetése szükséges, lásd a "Füstgáz rendszer szerelési utasítás" fejezetet Füstgáz biztonsági hõmérséklet határoló AFIGYELEM! Ha a berendezés a levegõt a felállítási helyiségbõl használja és az elõírt 50mm-es távolságot az éghetõ anyagoktól és bútordaraboktól nem lehet betartani, a füstgáz hõmérsékletének ellenõrzésére (max. 80 C) füstgáz biztonsági hõmérséklet határolót (füstgáz-bhl) kell beépíteni. A szerelést a "Biztonsági hõmérséklet határoló" szerelési utasítás szerint kell elvégezni. 6. ábra Kondenzvíz-elvezetés a gázkazánból és füstgázelvezetés semlegesítõvel AFIGYELEM! Külsõ fali csatlakoztatásnál (WH/WS szerelési készlet) a kw fûtõteljesítmény és a 8 kw melegvízelõállító teljesítményt nem szabad túllépni. l Az égési levegõ és füstgáz vezetéket a füstgázrendszer szerelési utasításának megfelelõen kell szerelni.
12 4 Szerelés 4.5 Elektromos csatlakozások 4.5. Csatlakoztatás a hálózatra A hálózatra történõ csatlakoztatás a beépített hálózati kábel segítségével (m) egy hálózati dugaszolón át történik (7. ábra). AFIGYELEM! A berendezést biztonságosan le kell földelni! AFIGYELEM! A hálózati dugaszolót csak abban az esetben szabad csatlakoztatni, ha a berendezés fel van töltve! max. m 7. ábra Hálózati csatlakozó 4.5. Külsõ tároló vízmelegítõ váltószelepének l Csatlakozó dugós háromállású szelepnél: A külsõ tároló vízmelegítõ dugós csatlakozóját az összekötõ vezetékkel össze kell dugaszolni (8. ábra). l Dugasz nélküli háromállású szelepnél: a háromállású szelepet a csatlakozó lemez 9-es és a -es csatlakozási pontjaihoz kell csatlakoztatni (9. ábra). 8. ábra Külsõ tároló vízmelegítõ váltószelepének csatlakoztatása
13 5 4 - mvac ax 6 V A Szerelés Szabályozó készülék csatlakoztatása l Az áthidalást el kell távolítani és a szabályozó készüléket a kapcsolási rajz szerint kell csatlakoztatni (9. ábra). IFONTOS! Ha a kazánt átmenetileg szabályozó nélkül kell üzemeltetni, a nem vezetõ áthidalást az - kapcsolási pontok között vezetõ áthidalásra kell cserélni és az elõremenõ hõmérsékletet valamint a szükséges hõteljesítményt az UBA-n be kell állítani. AFIGYELEM! Ez az üzemmód csak ideiglenes üzemeltetésre alkalmazható V AC + 9. ábra Szabályozó készülék csatlakoztatása * nem vezetõ Legenda 9. ábra: Poz. : BE/KI-hõmérsékletszabályozó Poz. : Helyiség hõmérsékletszabályozó (digitális) Poz. 3: I/O-Port/komminikáció-csatlakozás Poz. 4: Külsõ hõmérséklet érzékelõ Poz. 5: Tápfeszültség 4 VAC/max. 6 VA Kapcsolási feszültség. váltószelep (9+) 3
14 Üzembe helyezés 5 Üzembe helyezés 5. Üzemkész állapotra történõ elõkészítés AFIGYELEM! Fokozott porképzõdés esetén, például a berendezés felállítási helyén folytatott építkezési munkálatok miatt, a kazánt nem szabad üzemeltetni. 5.. A fûtõberendezés feltöltése AFIGYELEM! A gázkazánt még nem szabad bekapcsolni. AFIGYELEM! A berendezés feltöltéséhez kizárólag csak kezeletlen vezetékes vizet szabad használni. Automatikus töltõ berendezést nem szabad alkalmazni. Ha a leszállított berendezés töltõ és ürítõcsappal is rendelkezik,, azt a. ábra által bemutatott módon kell a készülékbe szerelni. Oxigéndiffúziótól nem mentes alkalmazása esetén, például padlófûtésnél a rendszereket hõcserélõvel el kell egymástól választani. l A váltószelep mechanikus kapcsolóját középsõ állásba kell kapcsolni (0. ábra). l A töltõ és ürítõ csap zárókupakját (. ábra,. poz.) le kell csavarni és a tömlõvéget (. ábra,. poz.) fel kell csavarni. l A vízzel tele tömlõt a töltõ és ürítõ csapra fel kell csatlakoztatni és a csapot a hátoldalán található négylapú csavarral meg kell nyitni. l töltõ és ürítõ csap (. ábra, 3. poz.) megnyitása. l Az elõremenõ és visszatérõ fûtési vezeték karbantartó szelepét meg kell nyitni. 0. ábra A váltószelep mechanikus kapcsolója 3. ábra Fûtõberendezés feltöltése l A vízcsapot lassan meg kell nyitni és a fûtési rendszert,0, bar (. ábra) nyomásig fel kell tölteni. l A vízcsapot valamint a töltõ és ürítõ csapot el kell zárni. I 0 KW l A tömlõt le kell húzni, a tömlõvéget le kell csavarni és meg kell õrizni, a zárókupakot fel kell csavarni. l A berendezést a fûtõtestek légtelenítõ szelepein át légteleníteni kell. l A váltószelep mechanikus kapcsolóját vissza kell állítani.. ábra Nyomáskijelzõ 4
15 Üzembe helyezés Légtelenítés elvégzése üzemkész állapotban l Az automatikus légtelenítõ zárókupakját egy fordulattal fel kell csavarni (3. ábra). l Ha a nyomás a légtelenítés miatt leesik, a vizet után kell tölteni A szifon vízzel történõ feltöltése l A tömlõt a kondenzátumfelfogó lemezrõl le kell húzni (4. ábra). l Be kell tölteni a vizet. l A tömlõt a kondenzátumfelfogó lemezre kell csatlakoztatni Tömítettségi próba AFIGYELEM! A berendezést áramtalanítani kell. 3. ábra Automatikus légtelenítés l Elsõ üzembe helyezés elõtt az új vezetékszakasz külsõ tömítettségét egészen a gázégõ szerelvény tömítési helyéig ellenõrizni kell. Ellenõrzéskor a gázégõ szerelvény bemenetén a próbanyomásnak legalább 50mbar-nak kell lennie. IFONTOS! Ha a nyomáspróba során tömítetlenséget állapítunk meg, a szivárgási helyek meghatározását minden összekapcsolt részen habképzõ anyaggal el kell végezni. A meghatározásra használt anyagnak rendelkeznie kell gáztömítettség vizsgálati anyag tanúsítvánnyal. AFIGYELEM! A gáztömítettséget vizsgáló anyagot nem szabad az elektromos csatlakozó vezetékekre kenni VAC - max 6 VA VAC ábra A szifon feltöltése vízzel Pñ P Gázvezeték légtelenítése l A gázcsapot lassan meg kell nyitni. l A gáz csatlakozási nyomás ellenõrzõ és légtelenítõ csonk csavarját (5. ábra) két fordulattal lecsavarjuk és a tömlõt felhúzzuk. A kiömlõ gázt egy tömlõ segítségével a szabadba elvezetjük. Ha már megszûnt a levegõ kiáramlása, a tömlõt lehúzzuk és a zárócsavart újra meghúzzuk. l Gázcsap elzárása VAC - max 6 VA VAC ábra Gázvezeték légtelenítése 5
16 5 Üzembe helyezés 5. Üzembe helyezési jegyzõkönyv l Kérjük jelölje meg kereszttel az elvégzett üzembe helyezési munkálatokat és írja be a mért értékeket. l Feltétlenül tartsa be a következõ oldalakon leírt utasításokat. üzembe helyezési munkálatok.) A gáz jellemzõ paraméterit fel kel jegyezni: Wobbeindex Üzemi hõérték Megjegyzések vagy mérési értékek kwh/m 3 kwh/m 3.) Tömítettségi próba elvégezve? 3.) Égési levegõ/füstgázrendszer csatlakoztatását ellenõrizni kell 4.) A készülék kivitelezés ellenõrzése (Szükség esetén a gázfajtát át kell állítani) 5.) A beállításokat el kell végezni 6.) A gáz csatlakozási nyomását meg kell mérni mbar 7.) A gázlevegõarányt ellenõrizni kell és be kell állítani Pa CO -tartalom: teljes terhelésnél részleges terhelésnél % % 8.) Tömítettségi próba üzemi állapotban 9.) Hígítatlan szénmonoxid-tartalom (CO) mérése ppm 0.) Funkciók mûködésének ellenõrzése Ionizációs áram mérése µa.) Burkolat felhelyezése.) Üzemeltetõ betanítása, dokumentáció átadása 3.) Üzembe helyezés igazolása 6
17 Üzembe helyezés Üzembe helyezési munkálatok 5.3. Gáz paramétereinek feljegyzése l A gáz paramétereit az illetékes gázszolgáltatótól meg kell kérdezni és fel kell jegyezni Tömítettségi próba elvégezve? l Az elvégzett tömítettségi próba igazolása Égéslevegõ-füstgáz elvezetés csatlakoztatásának ellenõrzése l Az elõírt égéslevegõ-füstgázrendszer került alkalmazásra? Lásd a "4.4. Égéslevegõ-füstgázelvezetés csatlakoztatása" fejezetet a. oldalon. l A füstgázrendszer megfelelõ szerelési utasításában közölt kivitelezésre vonatkozó elõírások betartásra kerültek? IFONTOS! A füstcsõ keresztmetszetének el kell érnie legalább a gázkazán csõcsonkjának keresztmetszetét. A füstgáz útjának hosszát a lehetõ legrövidebbre kell venni. Gázfajta Földgáz H Cseppfolyós gáz P (Propan) A gázégõk gyártóüzemi elõzetes beállítása Leszállítás elõtt üzemképes állapotra beállítva, Wobbeindex 4, kwh/m 3 (5 C, 03 mbar), alkalmazható a,5 5,0 kwh/m 3 Wobbeindex-tartományban. Felirat a gázfajta utasítási táblán: Beállított kategória: G0-4. Átállítás után (Lásd a "7. Átállítás egy másik gázfajtára" fejezetet a 3. oldalon) alkalmas propánra, butánra és azok keverékére Felirat a gázfajta utasítási táblán: Beállított kategória: G3-3P.. táblázat A gázégõk gyári elõzetes beállítása A készülék kivitelének ellenõrzése Az égõt az elõírt fúvókákkal szabad (. táblázat) üzembe helyezni Szükség esetén a gázfajtát át kell állítani (Lásd a "7. Átállítás egy másik gázfajtára" fejezetet a 3. oldalon). Gázkazán Gázfajta Gázfúvóka ÿ mm Levegõfúvóka ÿ mm GB-60 Földgáz H 8,00 36,40 Cseppfolyós gáz P (G 3) 6,0 35,0. táblázat Gáz- és levegõfúvóka-átmérõ 7
18 5 Üzembe helyezés A beállításokat el kell végezni Az elõremenõ hõmérséklet beállítása l Szabályozó (6. ábra,. poz.), a berendezés méretezésének megfelelõen, a kívánt maximális elõremenõ hõmérsékletre beállítva. Gyári beállítás = 75 C. Szabályozó állása elõremenõ hõmérséklet in C ábra Szabályozó elõremenõ hõmérséklet, melegvíz hõmérséklet 3. táblázat Értékek elõremenõ hõmérséklet Külsõ tároló vízmelegítõnél: Melegvíz hõmérsékletének beállítása l Szabályozóval (6. ábra,. poz.) a kívánt melegvíz hõmérsékletnek megfelelõen beállítani. Szabályozó állása Melegvíz hõmérséklet külsõ tároló C-ban táblázat Melegvíz hõmérséklet értékek 8
19 Üzembe helyezés 5 Fûtõteljesítmény beállítása l A. kezelõi szint takarólemezének felnyitása (7. ábra,. poz.). l A fûtõteljesítményt megkívánt hõszükségletnek megfelelõen (6. táblázat) a szabályozóval (7. ábra,. poz.) be kell állítani. Beállításnál a füstgázrendszer okozta teljesítmény-csökkenést figyelembe kell venni (5. táblázat). KW 0 A füstgázrendszer okozta teljesítménycsökkenés Pa-ban A maximális teljesítménybõl rendelkezésre álló hányad %-ban , , 60 95, , 7. ábra.kezelõi szint 00 9,6 0 9, ,5 5. táblázat Teljesítmény-veszteség Szabályozó állása Fûtõteljesítmény kw-ban (± 5%) GB-60,5 6,4 3 30,3 4 34, 5 38,0 6 4,8 7 45,8 8 49,7 9 53,3 0 57,5 6. táblázat Fûtõteljesítmény A szivattyú utánfutási idejének beállítása l A kapcsolót (7. ábra, 3. poz.) "" állásba hozzuk. A szivattyú utánfutási ideje 4 min. A kapcsolót "" állásba hozzuk, ha a berendezés szabályozása a felállítási helyiség levegõjének hõmérséklete alapján és a részegységek lefagyásának olyan eredetû veszélye áll fenn, mely a helyiségben elhelyezett hõmérsékletszabályozó mérési területén kívül következik be,például garázsban üzemelõ fûtõtest A szivattyú utánfutási ideje 4h. 9
20 Üzembe helyezés FB melegvíz érzékelõ csatlakoztatása l Áthidaló dugasz eltávolítása (8. ábra,. poz.). Kábelszinek: fekete/fehér és lila. l A 3 m hosszú hosszabbító kábelt (8. ábra,. poz.), a melegvíz érzékelõtõl a dugaszra kell csatlakoztatni és az érzékelõt be kell szerelni a tárolóba. 8. ábra A külsõ tároló vízmelegítõ FB melegvíz érzékelõje A gáz csatlakozási nyomását meg kell mérni l Legalább egy fûtõtestszelepet meg kell nyitni. A gázkazánt még nem szabad bekapcsolni. l A kéményseprõ-kapcsolót "" állásba hozzuk. IFONTOS! A méréseket csak perc elteltével szabad elvégezni, mivel a teljes teljesítmény eléréséig percre van szükség. 9. ábra Kéményseprõ-kapcsoló l A gáz csatlakozási nyomás mérõcsonkjának (0. ábra,. poz.) két fordulattal le kell csavarni. l A nyomásmérõ készülék mérõtömlõjét fel kell helyezni a mérõcsonkra (0. ábra,. poz.). l A gázcsapot lassan kinyitjuk VAC - max 6 VA 0 4 VAC 0. ábra A gáz csatlakozási nyomásának mérése 0
21 Üzembe helyezés 5 l A hálózati dugót bedugjuk és hálózati kapcsolót "I" állásba állítjuk (. ábra). Kb. 30 várakozási idõ elteltével begyullad az égõ. l A gáz csatlakozási nyomását megmérjük és a jegyzõkönyvbe felvesszük. Gáz csatlakozási nyomás földgáz esetében min. 7mbar, max. 5 mbar, a névleges csatlakozási nyomásnak 0 mbar, Cseppfolyós gáz esetében min. 4,5 mbar, max. 57,5 mbar, a névleges csatlakozási nyomásnak 50 mbar, kell lennie. l A mérõtömlõt ismét lehúzzuk és a mérõcsonk zárcsavarját meghúzzuk. AFIGYELEM! Ha a szükséges minimális csatlakozási nyomás nincs meg, értesíteni kell az illetékes gázszolgáltatót! AFIGYELEM! Túl magas csatlakozási nyomás esetén a gázégõ szerelvény elé nyomásszabályozót kell beépíteni.. ábra Az égõ begyújtása
22 5 Üzembe helyezés A gáz-levegõ arányt ellenõrízni kell és be kell állítani A gáz-levegõ-arányt két különbözõ módszerrel lehet ellenõrizni és beállítani: nyomásmérõ készülékkel a CO -tartalom szerint nyomásmérõ készülékkel: l A hálózati kapcsolót és kéményseprõ-kapcsolót "0" -ra állítjuk (9. ábra,. ábra). l A gáztömlõt a levegõfúvókáról lehúzzuk (. ábra,. poz.) és tömlõt egy T-taggal közbeiktatjuk (. ábra,. poz.). l A T-tagot a nyomásmérõ készülék mínusz csatlakozójával összekötjük. l Az égõnyomás mérõcsonk csavarját (. ábra, 4. poz.) két fordulattal kicsavarjuk. l A nyomásmérõ plusz csatlakozóját egy tömlõvel az égõnyomás mérõcsonkkal összekötjük (. ábra, 5. poz.). l A hálózati kapcsolót "I" állásba és a kéményseprõkapcsolót "" állásba állítjuk. l Ha az égõ kb. 30 sec. elteltével begyújtott, a kezelõgombot addig tartjuk lenyomva, amíg a Display-n az "Y" kijelzés meg nem jelenik (3. ábra). l A melegvíz szolgáltatás szabályozóját "" állásba állítjuk. l A nyomáskülönbség leolvasása. a gáz-levegõ nyomáskülönbségnek Pa között kell lennie (Kijelzés a mérõkészüléken: 0 -tõl 0 -igpa). l A gáz-levegõ-arány eltérése estén a beállító csavarral (. ábra, 3. poz.) elvégezzük az utánszabályozást. l A hálózati kapcsolót és a kéményseprõ-kapcsolót "0" állásba állítjuk (9. ábra,. ábra). l A mérõkészüléket levesszük, az égõnyomás mérõcsonkjának csavarját meghúzzuk, a tömlõt a gáz/ levegõfúvókára újra feltoljuk. l A melegvíz szolgáltatás szabályozót ismét az eredeti értékre. l A hálózati kapcsolót "I" beállítjuk ábra A gáz-levegõ-arányt ellenõrizzük és beállítjuk
23 Üzembe helyezés 5 a CO -tartalom szerint (földgáz): l A hálózati kapcsolónak "I" állásban és a kéményseprõ-kapcsolónak "" állásban kell állnia (9. ábra,. ábra). l A kezelõbillentyût lenyomva tartjuk mindaddig (3. ábra), amíg "Y" a display-n meg nem jelenik. l A CO-tartalom megállapítása teljes terhelésnél A melegvíz szolgáltatás szabályozóját "0" állásba állítjuk (6. ábra,. poz.). l CO -tartalmat a füstgáz mérési helyén (4. ábra) megmérjük és feljegyezzük. I 0 display service reset pump KW 0 servi reset l A CO -tartalom megállapítása részleges terhelésnél A melegvíz szolgáltatás szabályozót "" állásba állítjuk (6. ábra,. poz.) l CO -tartalmat megmérjük és feljegyezzük. A CO -tartalomnak részleges terhelésnél 0,7% kisebbnek kell lennie, mint teljes terhelésnél. Ha a mért érték magasabb, akkor részleges terhelésnél a gáz-levegõ-arány a gázégõ szerelvény állító csavarjával (. ábra, 3. poz.) beállítjuk. 3. ábra Kezelõbillentyû l A melegvíz szolgáltatás szabályozóját ismét az eredeti értékre állítjuk. l A kéményseprõ-kapcsolót "0" állásba állítjuk (9. ábra). IFONTOS! Csepfolyós gáz üzemmódban: Ha új berendezéseknél a cseppfolyós gáz tartályát az elsõ feltöltés elõtt nem légtelenítették, kezdetben alacsonyabb CO -értékek fordulhatnak elõ Tömítettségi próba üzemi állapotban IFONTOS! Ellenõrizni kell bekapcsolt égõnél az égõhöz vezetõ gáz útjának összes tömítési helyét habképzõ szerrel. A szernek rendelkeznie kell a gáztömítés vizsgáló szer tanúsítvánnyal. 4. ábra Füstgáz mérési hely AFIGYELEM! A szert nem szabad az elektromos csatlakozási pontikra kenni Szénmonoxid-tartalom mérése Lásd mérési hely (4. ábra). IFONTOS! A CO-értékeknek légmentes állapotban 400ppm illetve. 0,04térfogatszázalék alatt kell lenniük. 400 körüli vagy feletti ppm-értékek nem megfelelõ égõteljesítményre, a gázégõ és a hõcserélõ szennyezõdésére vagy gázégõ meghibásodására utalnak. AFIGYELEM! Az okot feltétlenül meg kell állapítani és meg kell szüntetni. 3
24 5 Üzembe helyezés Funkciók mûködésének ellenõrzése IFONTOS! Üzembe helyezéskor és az évi karbantartás során minden szabályozó, vezérlõ és biztonsági berendezést ellenõrizni kell, hogy megfelelõen mûködik-e. Ha ezek állíthatók, a beállítást ellenõrizni kell. Ionizációs áram mérése l A hálózati kapcsolót "0" állásba kell állítani (. ábra). l A kéményseprõ-kapcsolót "" állásba kell állítani (9. ábra). l Az õrzõ kábel csatlakozóját ki kell húzni és a mérõ készüléket sorba kell kapcsolni (5. ábra). A mérõkészüléken a µa egyenáramú tartományt kell kiválasztani. A mérõkészüléknek legalább µa felbontóképességûnek kell lennie. l A hálózati kapcsolót "I" állásba állítjuk (. ábra). l Ionizációs áram mérése. Az ionizációs áramnak > µa egyenáramnak kell lennie. l A mérési értéket a jegyzõkönyvben rögzíteni kell. l A hálózati kapcsolót "0" állásba állítjuk (. ábra). l A mérõkészüléket levesszük és a dugós csatlakoztatást ismét helyreállítjuk. l A kéményseprõ-kapcsolót "0" állásba állítjuk (9. ábra). l A. kezelõi szint fedelét ismét lezárjuk. l A helyiség hõmérsékletszabályozóján a hõmérsékletet a kívánt értékre beállítjuk. l A hálózati kapcsolót "I" állásba állítjuk (. ábra). l "7" kijelzésnél a kezelõbillentyû lenyomása után a kijelzõn a "c" jelzés jelenik meg. A reset billentyût lenyomjuk. A kijelzõn az "r" jelzés jelenik meg. l A burkolatot visszahelyezzük. 5. ábra Ionizációs áram mérése 4
25 Üzembe helyezés A burkolat felhelyezése l A burkolatot felhelyezzük és a zárral rögzítjük (6. ábra). A burkolatot nem szabad a zárak megfogásával tartani vagy mozgatni! l A csavart becsavarjuk Üzemeltetõ betanítása, dokumentumok átadása l Az üzemeltetõt a fûtõberendezés kezelésére és mûködésére alaposan ki kell oktatni. l Az üzemeltetõnek minden dokumentációt át kell adni Az üzembe helyezés igazolása l A jelen üzemelési utasítás végén található ûrlapot ki kell tölteni. Ez igazolja a szakszerû felszerelést és az elsõ üzembe helyezést valamint a berendezés átadását. 6. ábra A burkolat felhelyezése 5
26 6 Karbantartás 6 Karbantartás 6. Karbantartási jegyzõkönyv l Jelölje meg kereszttel az elvégzett karbantartási munkákat és jegyezze be a mért értékeket. l Kérjük tartsa be a következõ oldalakon szereplõ utasításokat is. l Az alkatrészek cseréjét csak eredeti alkatrészekkel szabad elvégezni. Karbantartási munkák Dátum: Dátum:.) Hõcserélõ, égõ és szifon tisztítása.) Belsõ tömítés ellenõrzése 3.) Gáz csatlakozási nyomás mérése mbar mbar 4.) Gáz-levegõ-arány ellenõrzése és beállítása Pa Pa CO -tartalom: teljes terhelésnél % % részterhelésnél % % 5.) Tömítettségi próba üzemi állapotban 6.) Hígítatlan szénmonoxid-tartalom (CO) mérése ppm ppm 7.) Funkciók mûködésének ellenõrzése 8.) Ionizációs áram mérése µa µa 9.) Karbantartás igazolása Szakszerû karbantartás igazolása (Cégbélyegzõ, aláírás) 6
27 Karbantartás 6 Dátum: Dátum: Dátum: Dátum: mbar mbar mbar mbar Pa Pa Pa Pa % % % % % % % % ppm ppm ppm ppm µa µa µa µa 7
28 6 Karbantartás 6. Karbantartási munkák Elõkészületek l A berendezés áramtalanítása. l A gázcsap elzárása. l Burkolat levétele. 6.. Hõcserélõ, égõ és szifon tisztítása l A gázfúvóka (7. ábra,. poz.) és a biztonsági szelep (7. ábra, 5. poz.) csavarzatát meglazítjuk. l A ventilátor tömlõjét lehúzzuk (7. ábra, 4. poz.). l A nyomáskülönbség mérõhelyén lévõ tömlõt lehúzzuk (7. ábra, 3. poz.). l Az égõtermosztát csatlakozódugóját kihúzzuk (7. ábra,. poz.). 7. ábra A csatlakozásokat megszüntetjük l A ventilátor csatlakozódugóját kihúzzuk (8. ábra,. poz.). l A ventilátor tartó biztosítóját kicsavarjuk és kihúzzuk (8. ábra,. poz.). 8. ábra A tartó biztosítót kihúzzuk l A ventilátort felfelé toljuk (9. ábra,. poz.). l A ventilátort alul elõre lendítjük (9. ábra, 3. poz.) és lefelé elõre (9. ábra,. poz.) kivesszük ábra A ventilátort kivesszük 8
29 Karbantartás 6 l A szifont a kondenzátumfelfogó lapról lehúzzuk (30. ábra, 4. poz.). l Az égõburkolat (30. ábra,. poz.) rögzítõ kapcsait (30. ábra,. poz.) levesszük. l A kondenzátumfelfogó lap (30. ábra, 5. poz.) rögzítõ kapcsait levesszük és a kondenzátumfelfogó lapot (30. ábra, 3. poz.) kivesszük VAC - max 6 VA VAC ábra A burkolat és a és kondenzátumfelfogó lemez levétele l A levegõelosztó lemezt kihúzzuk (3. ábra). 3. ábra A levegõ elosztó lap kihúzása l Az égõt egy puha kefével és sûrített levegõvel megtisztítjuk (3. ábra). csak esetén logamax plus GB ábra Az égõ tisztítása 9
30 max 6 VA Karbantartás l A hõcserélõt lamellafásûvel és sûrített levegõvel megtisztítjuk. AFIGYELEM!! Az izzófejes gyújtás (33. ábra,. poz.) törékeny anyagból áll. 33. ábra A hõcserélõ tisztítása l A szifon kivétele és tisztítása (34. ábra). Visszahelyezés elõtt a szifont fel kell tölteni vízzel VAC 0 4 VAC + 0 l Minden alkatrészt fordított sorrendben kell visszaszerelni. 34. ábra A szifon tisztítása 30
31 Karbantartás Belsõ tömítettségi próba l A berendezés áramtalanítása. l A gázégõ szerelvény belsõ tömítettségét a bemeneteli oldalon min. 00 mbar max. 50 mbar nyomással ellenõrizzük. IFONTOS! Egy perc elteltével a nyomásesés max. 0 mbar lehet. Ha a nyomásesés nagyobb, akkor a szerelvény elõtti minden tömítési helyen habképzõ anyaggal meg kell határozni a szivárgási helyeket. Ha nem találunk szivárgási helyet, a nyomáspróbát újra el kell végezni. Ha a nyomásesés ismét magasabb, mint 0 mbar percenként, a szerelvényt ki kell cserélni Gáz csatlakozási nyomásának mérése 6..4 Gáz-levegõ-arány ellenõrzése 6..5 Tömítettségi próba üzemi állapotban 6..6 Szénmonoxid-tartalom mérése 6..7 Funkciók mûködésének ellenõrzése l Lásd az "5.3. Üzembe helyezési munkálatok" címû fejezetet a 7. oldalon. l Burkolat visszahelyezése Karbantartás igazolása l Kérjük, hogy az ebben a dokumentumban lévõ karbantartási jegyzõkönyvet írja alá. 3
32 7 Átállítás egy másik gázfajtára 7 Átállítás egy másik gázfajtára AFIGYELEM! Gázzal átjárt részeken csak engedéllyel rendelkezõ szakvállalatok végezhetnek munkálatokat. A fûtõkazán üzemen kívül helyezése l A gázcsapot elzárjuk. l A hálózati kapcsolót "0" állásba állítjuk. l A burkolatot levesszük. A gázfúvókát kicseréljük l A gázfúvóka csavarkötését meglazítjuk (35. ábra,. poz.) és gázfúvókát (35. ábra,. poz.) kivesszük. l Az új gázfajtának megfelelõ gázfúvókát behelyezzük (7. táblázat). l Az új tömítést behelyezzük és a csavarokat meghúzzuk. 35. ábra A gázfúvóka cseréje Gázkazán Gázfajta Gázfúvóka ÿ mm Levegõfúvóka ÿ mm GB-60 Földgáz H 8,00 36,40 Cseppfolyós gáz P (G 3) 6,0 35,0 7. táblázat A gáz- és levegõfúvóka átmérõje 3
33 Átállítás egy másik gázfajtára 7 A levegõfúvóka cseréje IFONTOS! Csak cseppfolyós gázról vagy cseppfolyós gázra történõ átátllításkor. l A ventilátorra csatlakoztatott tömlõt lehúzzzuk (36. ábra,. poz.) és levegõfúvókát (36. ábra,. poz.) kivesszük. l Az új gázfajtának megfelelõ levegõfúvókát (7. táblázat) behelyezzük és a ventilátor tömlõt ismét felhelyezzük. Üzembe helyezés l Minden fejezet az "5.3 Üzembe helyezési munkálatok" címû fejezetben leírt munkát ismertetett üzembe helyezési munkálatot elvégzünk és a jegyzõkönyvet újra kitöltjük. l Pótlólag elvégezzük a szerlés által érintett összes tömítési hely tömítettségi vizsgálatát üzemi állapotban. l A "Beállított kategória" elnevezésû felragasztható címkére egy új címkét ragasztunk. l A burkolatot visszahelyezzük. 36. ábra A levegõfúvóka cseréje 33
34 8 Függelék 8 Függelék 8. Üzemi jelentések Kijelzés A kezelõbillentyû lenyomása után kijelzés Jelentés 0 Logamax plus GB üzemkész A C H L Biztonsági idõ P; U Égõ intervallum-kapcsoló, 0min égõ starttól Meg kell várni a váltószelep illetve a szivattyú.kapcsolását Üzemkészültség Elsõ biztonsági idõ Elõremenõ hõmérséklet beállítási érték (kapcsolási különbség + K) Y -. Logamax plus GB fûtési üzemmódban van A H Y Kéményseprõ-üzemmód Fûtési üzemmód Szerviz-üzemmód =. Logamax plus GB melegvíz elõállító üzemmódban van r H Melegvíz üzemmód A reset (Miután a reset billentyût 5 sec-ig lenyomva tartjuk az UBA a bekapcsolási állapotra visszaáll) 34
35 Függelék 8 8. Hibajelentések Kijelzés Kijelzés a kezelõbillentyû lenyomása után Jelentés Füstgáz C Víz térfogatáram C F P U 4 Hõmérsékletek A C F L P U Y A füstgáz-bhh (tartozék) bekapcsolt Biztonsági érzékelõ 95 C, 30s blokkolás A biztonsági és az elõremenõ vezeték érzékelõ közötti hõmérsélkletkülönbség túl nagy, 30s blokkolás A biztonsági érzékelõ hõmérséklet emelkedése túl nagy, 30s blokkolás Az elõremenõ és visszatérõ vezeték érzékelõi közötti hõmérsékletkülönbség túl nagy, 30s blokkolás Elõremenõ vezeték érzékelõ 00 C fölött, blokkolás F Biztositék hiba vagy az égõ termosztátja bekapcsolt Biztonsági érzékelõ 00 C fölött, blokkolás Biztonsági érzékelõ rövidzárlat, blokkolás 5 Külsõ kommunikació A 6 Lángõr A C L Biztonsági érzékelõ csatlakozása kilazult vagy az érzékelõ meghibásodott, blokkolás Elõremenõ vezeték érzékelõ rövidzárlat, blokkolás Elõremenõ vezeték érzékelõ csatlakozása kilazult vagy az érzékelõ meghibásodott, blokkolás A kazán reteszelve leállt, "reset"-tel fel kell oldani a reteszelést Nem történt ionizáció jelzés a gyújtást követõen vagy az F biztosíték rossz Ionizáció-jelentés annak ellenére, hogy a láng nem ég A láng fûtési fázisban elaludt 35
36 8 Függelék Hibajelentések folytatása Kijelzés Kijelzés a kezelõbillentyû lenyomása után Jelentés 7 Hálózati feszültség A C F H L Alacsony vagy túlfeszültség az UBA-ban Hibajeletés után a hálózati feszültség megszakadt F3 biztosítékhiba vagy rendszerhiba az UBA-ban Feszültségcsúcsok az UBA-ban Idõhiba az UBA-ban 8 Külsõ kapcsoló érintkezõ Y 9 Rendszerhiba E Külsõ kapcsoló érintkezõ, pl. a padlófûtés hõmérséklet korlátozó automata bekapcsolt C; U KIM vagy a kábelösszeköttetés a KIM-mel hibás L Gázégõ szerelvény kábelek csatlakoztatása hibás vagy Rendszerhiba az UBA-ban Rendszerhiba Pontosabb utasításokat és hibaelhárítási lehetõségeket a szerviz.tanácsadó füzetben talál 36
37 Függelék Mûszaki adatok Méret Egység Logamax plus GB-60 Gázfajta kategória CZ, HR, SK, HU, SL Névleges hõterhelés kw 8,3 56,5 Névleges hõterhelés Fûtési hõfoklépcsõ 75/60 C Fûtési hõfoklépcsõ 40/30 C Kazán hatásfoka max. teljesítménynél Fûtési hõfoklépcsõ 75/60 C Fûtési hõfoklépcsõ 40/30 C Szabvány szerinti hatásfok Fûtési hõfoklépcsõ 75/60 C Fûtési hõfoklépcsõ 40/30 C kw kw % % % % CZ: Kategória CZ II H3P 8; 50 mbar (Földgáz H és Cseppfolyós gáz P) HR: Kategória HR II H3P 0; 50 mbar (Földgáz H és Cseppfolyós gáz P) SK: Kategória SK II H3P 8; 50 mbar (Földgáz H és Cseppfolyós gáz P) SL: Kategória SL II H3P 0; 50 mbar (Földgáz H és Cseppfolyós gáz P) 7,6 55, 30,0 60,0 98,0 06, Készenléti hõfelhasználás % 0,34 Fûtõkör Fûtõvíz hõmérséklet C T 00 mbar emelõmagasságnál K ca. 0 Max. üzemi túlnyomás, kazán bar 3 Fûtési hõcserélõ ûrtartalom l 4,7 A fûtõköri szivattyú utánfutási ideje. állás. állás min h
38 Jegyzetek Folytatás Mûszaki adatok 38 Méret Egység Logamax plus GB-60 Csõcsatlakozások Gáz coll R¼ Fûtõvíz mm ÿ 8 Kondenzvíz-elvezetés mm ÿ 5 Füstgázjellemzõk Kondenzvíz-mennyiség földgáz E, 40/30 C l/h 7, kondenzvíz ph értéke ca. 4, Füstgáz tömegáram teljes terhelésnél g/s 5,9 Füstgáz hõmérséklet Fûtési hõfoklépcsõ 40/30 C Fûtési hõfoklépcsõ 75/60 C C C CO teljes terhelésnél, Földgáz H % 9,3 CO teljes terhelésnél, % Cseppfolyós gáz propan Szabvány szerinti kibocsátási tényezõ CO Szabvány szerinti kibocsátási tényezõ NO x A ventilátor rendelkezésre álló nyomása Füstgáz-elvezetés csatlakoztatása A füstgáz-elvezetés csatlakoztatásának módja (felépítési mód) mg/ kwh mg/ kwh < 5 < 0 Ra tõl 40 LAS fûstgázcsoport II 6 Füstgázelvezetõ átmérõje levegõ-felhasználás a felállítási helyiségbõl levegõ-felhasználás nem a felállítási helyiségbõl Elektromos adatok mm mm Hálózati feszültség VAC 30 Elektromos védelem IP44 Elektromos teljesítmény-felvétel Teljes terhelés Részleges terhelés A készülék méretei és súlya Magasság Szélesség Mélység W W mm mm mm B 3, B 33, C 3, C 33, C 43, C 53 levegõ-felhasználás a felállítási helyiségbõl a felállítási helyiségtõl független levegõ-felhasználás (Fokozott tömítettségre vonatkozó elõírás teljesítése a felállítási helyiségbõl történõ levegõ-felhasználás esetén) 80 80/5 koncentrikus Súly kg 7
39 Kulcsszójegyzék 9 9 Kulcsszójegyzék A A berendezés felállítási helye 8, 4 A fûtõkör bekötése 9 B Bemeneti gáznyomás 6, 0,, 6 Biztonsági szelep 8 Burkolat 6, 5, 8, 3 C CO-értékek 3 CO -tartalom 6,, 3 E Égõ 7,, 3, 6, 8, 9 Égõnyomás Elektromos csatlakoztatások Elektromos izzófej 30 Elõremenõ kör hõmérséklete 8, 34 F Feltöltés 4 Füstgázvezeték csatlakoztatása 5,, 6, 7, 38 Füstgáz Biztonsági hõmérséklet lehatároló Fûtõteljesítmény 3, 9 G Gáz-levegõ-arány, 6 Gázégõ szerelvény 5, 3, 3, 36 Gázelzáró csap 3 Gázfajta 6, 7, 3, 37 Gázfúvóka 7, 8, 3 Gázvezeték csatlakoztatása 0, 5 K Kéményseprõ kapcsoló Kompresszor 8 Kondenzátumvíz elvezetése L Légtelenítés 4 Levegõfúvóka 7,, 3, 33 M Meleg víz érzékelõ 9 Meleg víz hõmérséklete 8 Meleg víz szolgáltatás Meleg víz vezeték bekötése 0 Minimális keringetési víz mennyisége 9 N Neutralizáor S Szabályozó készülék 3 Szifon 6, 8, 9 Szivattyú utánfutás ideje 9, 37 T Tágulási tartály 9 Tisztítása 6, 8, 9 Tömítettségi próba 5, 6, 7, 3, 6, 3 H Hálózati kapcsoló,, 4 Háromállású szelep, 34 Hõcserélõ 9, 6, 8, 30, 37 I Ionizációs áram 6, 4, 6 39
40 Jegyzetek 40
41 Gyártási adatok és a berendezés átadása 0 0 Gyártási adatok és a berendezés átadása Típus Üzemeltetõ Gyártási szám. Üzemelés helye Berendezés gyártója A fenti berendezés a mûszaki követelmények valamint az építéshatósági szabályok és a törvényi elõírások betratásával készült és került beüzemelésre. Az üzemeltetõnek a mûszaki dokumentációt átadtuk. Ismertettük vele a biztonsági elõírásokat, a fent nevezett berendezés kezelését és karbantartását. Dátum, aláírás (berendezés gyártója) Dátum, aláírás (üzemeltetõ) A berendezés gyártója Kérjük itt elvágni " Típus Üzemeltetõ Gyártási szám. Üzemelés helye Az üzemeltetõnek a mûszaki dokumentációt átadtuk. Ismertettük vele a biztonsági elõírásokat, a fent nevezett berendezés kezelését és karbantartását. Dátum, aláírás (üzemeltetõ) 4
42 Jegyzetek 4
43 Jegyzetek 43
44 A Buderus mindig az Ön közelében van. A kiváló minõségû fûtéstechnika professzionális beszerelést és karbantartást igényel. Ezért szállít a Buderus komplett programot, amelyet kizárólag fûtési szakember szerelhet fel. Szakértõnk tájékoztatja Önt a Buderus fûtési technikáról. Fûtésszolgáltató vállalat: Buderus Hungaria Fútéstechnika Kft. H-44 Budapest Ungar A
