1 QDA TÖMEGDETEKTOR TÖMEGSZELEKTÍV DETEKTÁLÁS KROMATOGRÁFUSOKNAK 2015 Waters Corporation 1

2 QDA TÖMEGDETEKTOR TÖMEGSZELEKTÍV DETEKTÁLÁS KROMATOGRÁFUSOKNAK 30 év tapasztalat 37 új szabadalom 2015 Waters Corporation 2

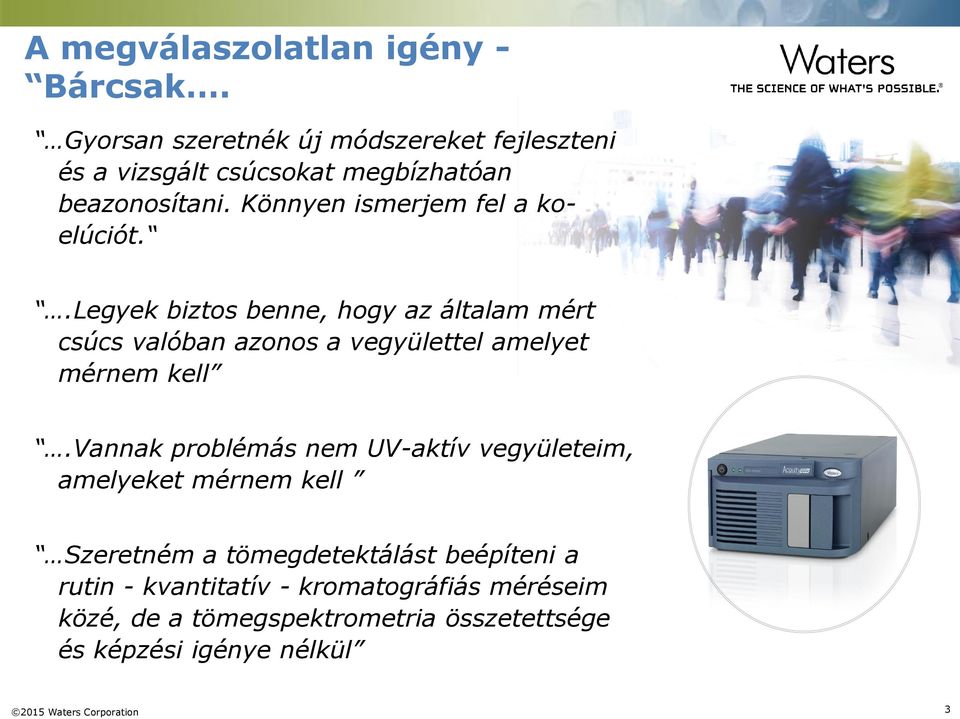

3 A megválaszolatlan igény - Bárcsak. Gyorsan szeretnék új módszereket fejleszteni és a vizsgált csúcsokat megbízhatóan beazonosítani. Könnyen ismerjem fel a koelúciót..legyek biztos benne, hogy az általam mért csúcs valóban azonos a vegyülettel amelyet mérnem kell.vannak problémás nem UV-aktív vegyületeim, amelyeket mérnem kell Szeretném a tömegdetektálást beépíteni a rutin - kvantitatív - kromatográfiás méréseim közé, de a tömegspektrometria összetettsége és képzési igénye nélkül 2015 Waters Corporation 3

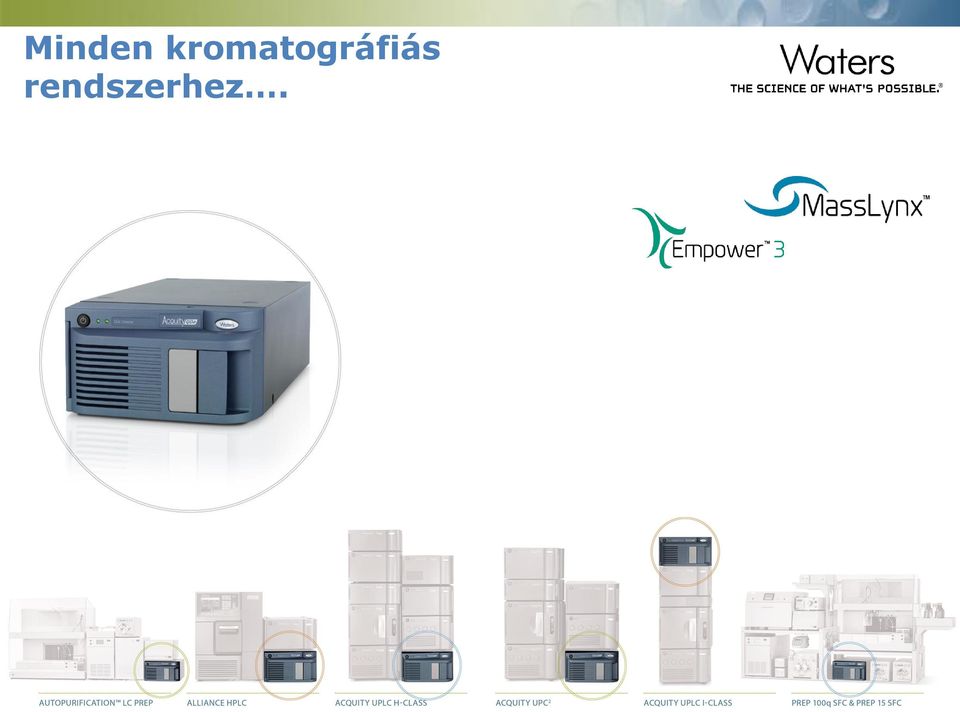

4 Minden kromatográfiás rendszerhez Waters Corporation 4

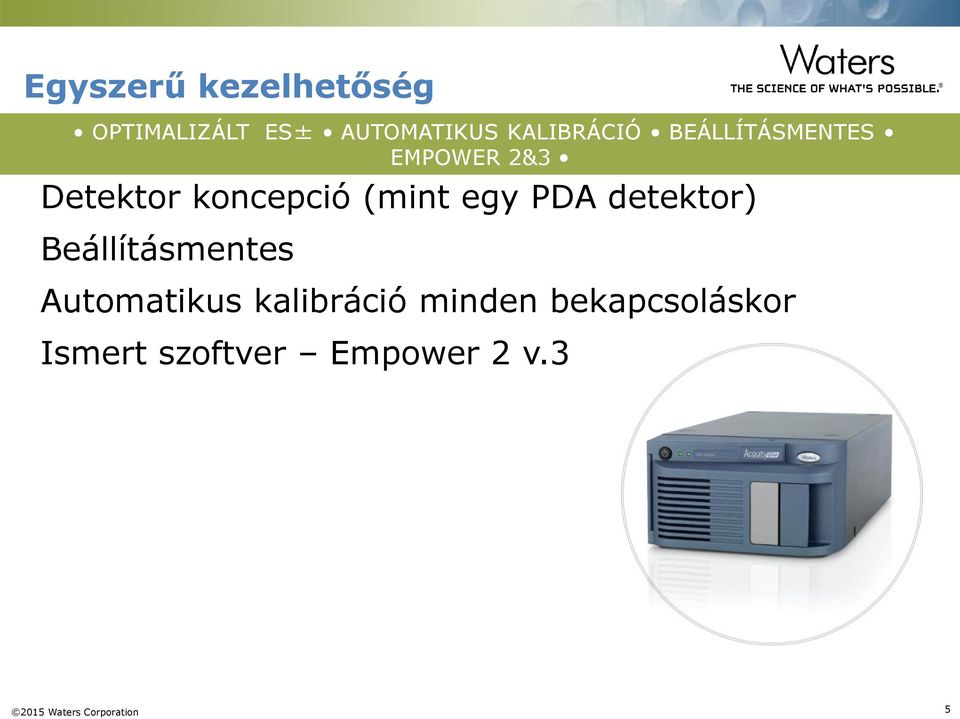

5 Egyszerű kezelhetőség OPTIMALIZÁLT ES± AUTOMATIKUS KALIBRÁCIÓ BEÁLLÍTÁSMENTES EMPOWER 2&3 Detektor koncepció (mint egy PDA detektor) Beállításmentes Automatikus kalibráció minden bekapcsoláskor Ismert szoftver Empower 2 v Waters Corporation 5

detektor) Beállításmentes Automatikus kalibráció minden

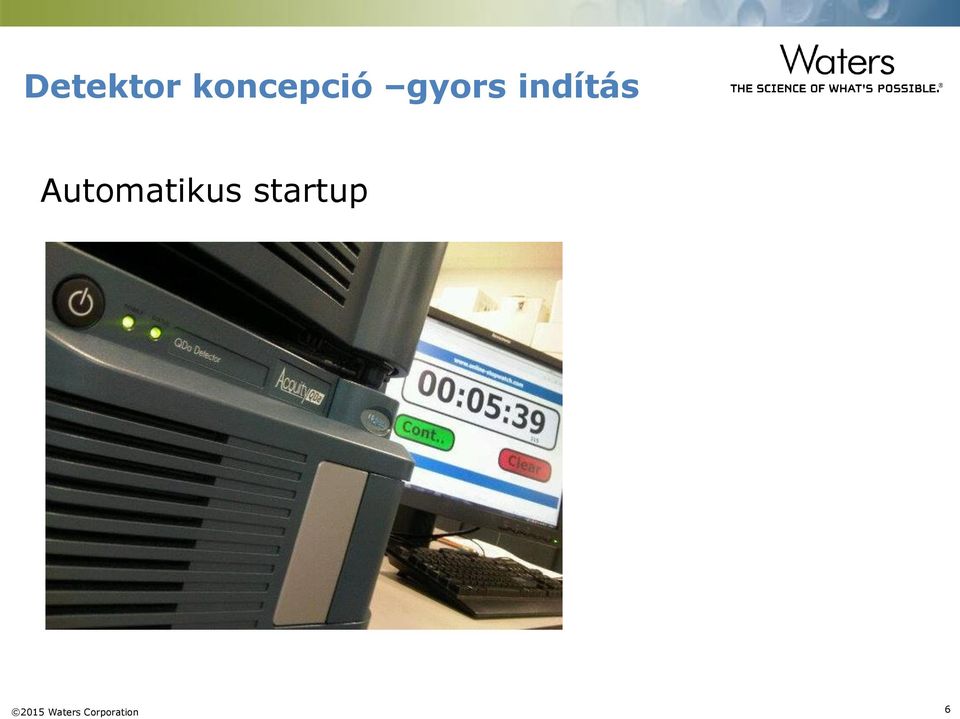

6 Detektor koncepció gyors indítás Automatikus startup 2015 Waters Corporation 6

7 Detektor koncepció - autotune Automatikus kalibráció 2015 Waters Corporation 7

8 Meglévő szoftverekkel Munkaállomástól hálózatig 2015 Waters Corporation 8

9 Egyszerű Instrument Method készítés Néhány beállítási paraméter, a többit optimalizálja a detektor (érzékenység, felbontás, szkennelési sebesség, dwell time stb.) 2015 Waters Corporation 9

10 MS információ UV kromatogramnál Mass Analysis ablak: spektrum a csúcs elején, közepén végén 2015 Waters Corporation 10

11 Karban tartás - tervezetten alacsony karbantartási idő... DISPOSABLE MINIMÁLIS APERATURE KARBANTARTÁSI ONE PIECE IGÉNY PROBE - MEGBÍZHATÓSÁG AUTOMATIC CALIBRATION Kónusz tisztítás helyett csere Plug and Play electrospray probe 2015 Waters Corporation 11

PROBE - MEGBÍZHATÓSÁG AUTOMATIC CALIBRATION Kónusz tisztítás

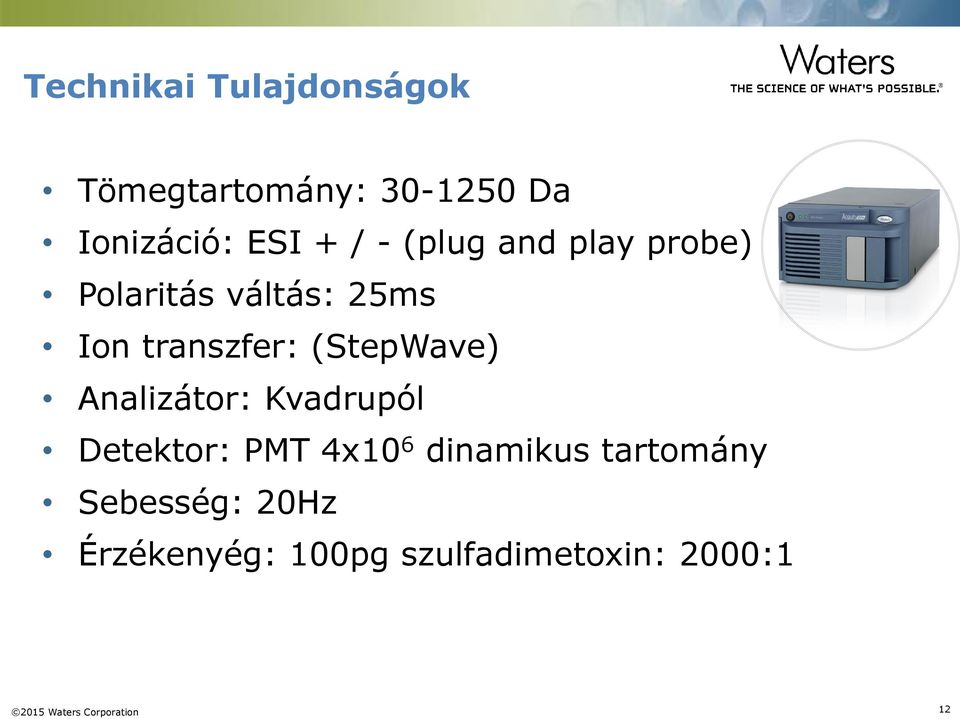

12 Technikai Tulajdonságok Tömegtartomány: Da Ionizáció: ESI + / - (plug and play probe) Polaritás váltás: 25ms Ion transzfer: (StepWave) Analizátor: Kvadrupól Detektor: PMT 4x10 6 dinamikus tartomány Sebesség: 20Hz Érzékenyég: 100pg szulfadimetoxin: 2000: Waters Corporation 12

Analizátor: Kvadrupól Detektor: PMT 4x10 6 dinamikus tartomány Sebesség:

13 Édesítőszerek mérése a QDa detektorral A cukormentes élelmiszerekben sokféle édesítőszert használnak A QDa detektor válaszjelet ad nem UV aktív vegyületekre is, tipikusan nagyobb érzékenységgel, továbbá alklamas a ko-elúciók felderítésére. Saccharin Sucralose Neotame Cyclamate Aspartame Ace K Reb A QDa Stevioside Acesulfame K Cyclamate Saccharin Sucralose Neotame Stevioside Rebaudioside A (RebA) Aspartame UV transparent UV transparent Co-elution UV/Vis 2015 Waters Corporation 13

14 AU Édesítőszerek mérése QDa és PDA összehasonlítása NAGYOBB ÉRZÉKENYSÉG Saccharin Ace K Aspartame Neotame QDa SIRs PDA Data 2015 Waters Corporation 14

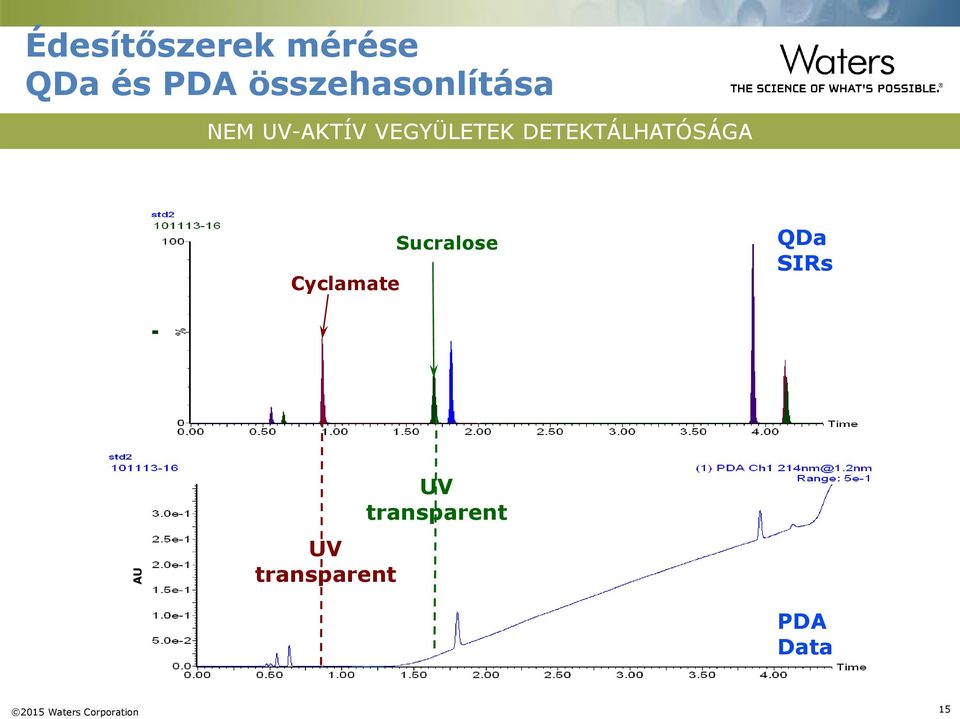

15 AU Édesítőszerek mérése QDa és PDA összehasonlítása NEM UV-AKTÍV VEGYÜLETEK DETEKTÁLHATÓSÁGA Cyclamate Sucralose QDa SIRs UV transparent UV transparent PDA Data 2015 Waters Corporation 15

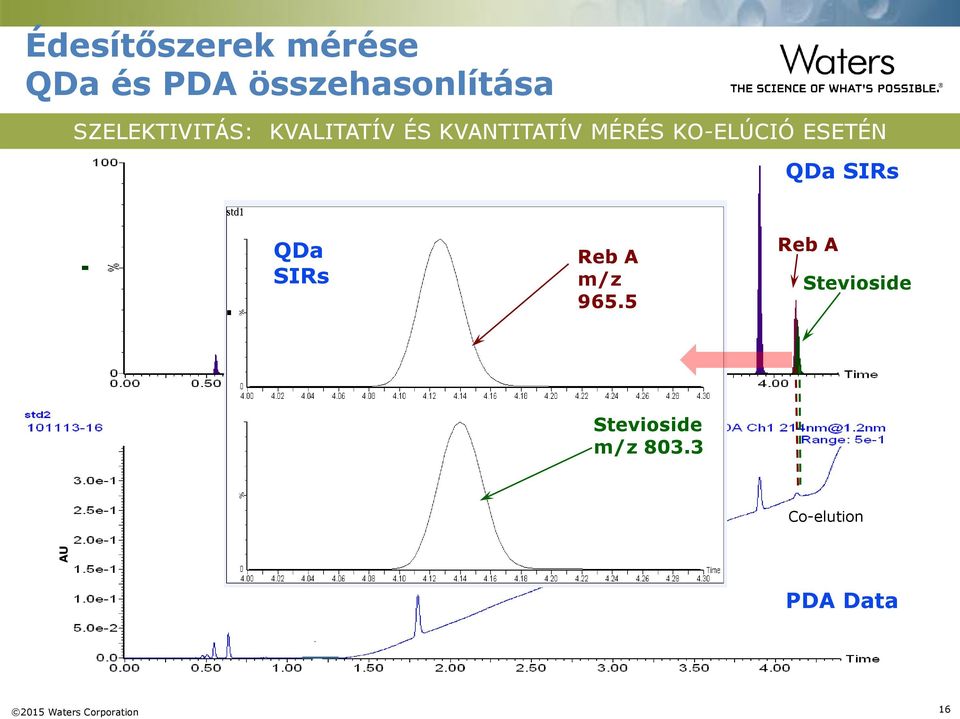

16 AU Édesítőszerek mérése QDa és PDA összehasonlítása SZELEKTIVITÁS: KVALITATÍV ÉS KVANTITATÍV MÉRÉS KO-ELÚCIÓ ESETÉN QDa SIRs QDa SIRs Reb A m/z Reb A Stevioside Stevioside m/z Co-elution PDA Data 2015 Waters Corporation 16

17 AU Édesítőszerek mérése QDa és PDA összehasonlítása HIGH THROUGHPUT: GYORS ÉS PARALLEL MÉRÉSE AZ ÉDESÍTŐSZEREKNEK Saccharin Sucralose Cyclamate Aspartame Ace K Neotame QDa SIRs Reb A Stevioside UV transparent UV transparent Co-elution PDA Data 2015 Waters Corporation 17

Sucralose Cyclamate Aspartame Ace K Neotame QDa SIRs Reb A

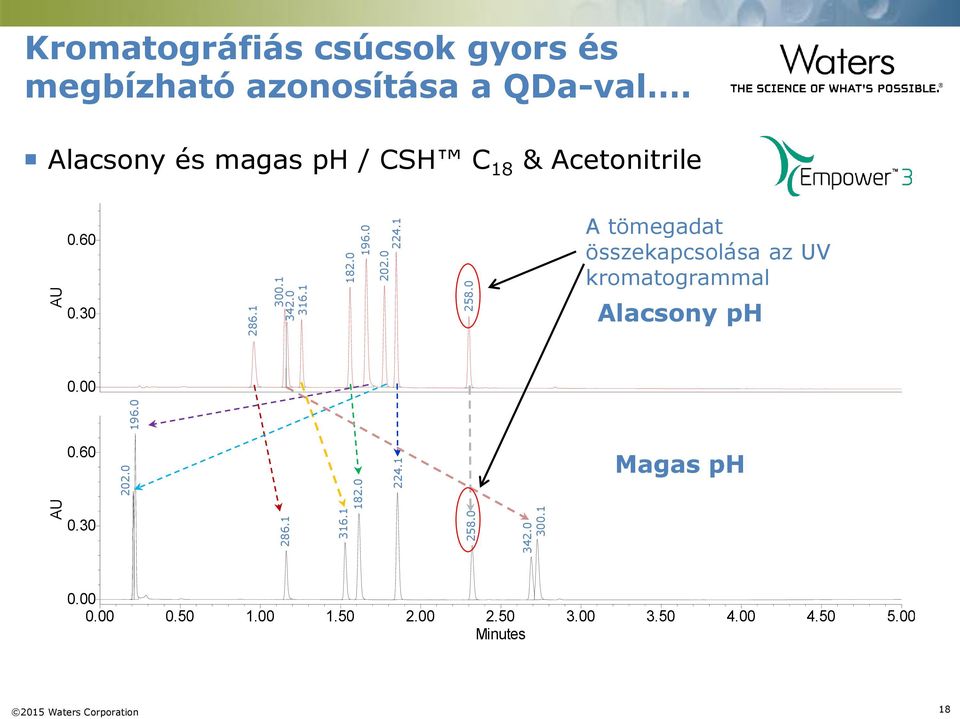

18 286.1 AU AU Kromatográfiás csúcsok gyors és megbízható azonosítása a QDa-val. Alacsony és magas ph / CSH C 18 & Acetonitrile 0.60 A tömegadat összekapcsolása az UV kromatogrammal 0.30 Alacsony ph Magas ph Minutes 2015 Waters Corporation 18

Alacsony és magas ph / CSH C 18 & Acetonitrile 0.60 A tömegadat összekapcsolása az UV kromatogrammal 0.

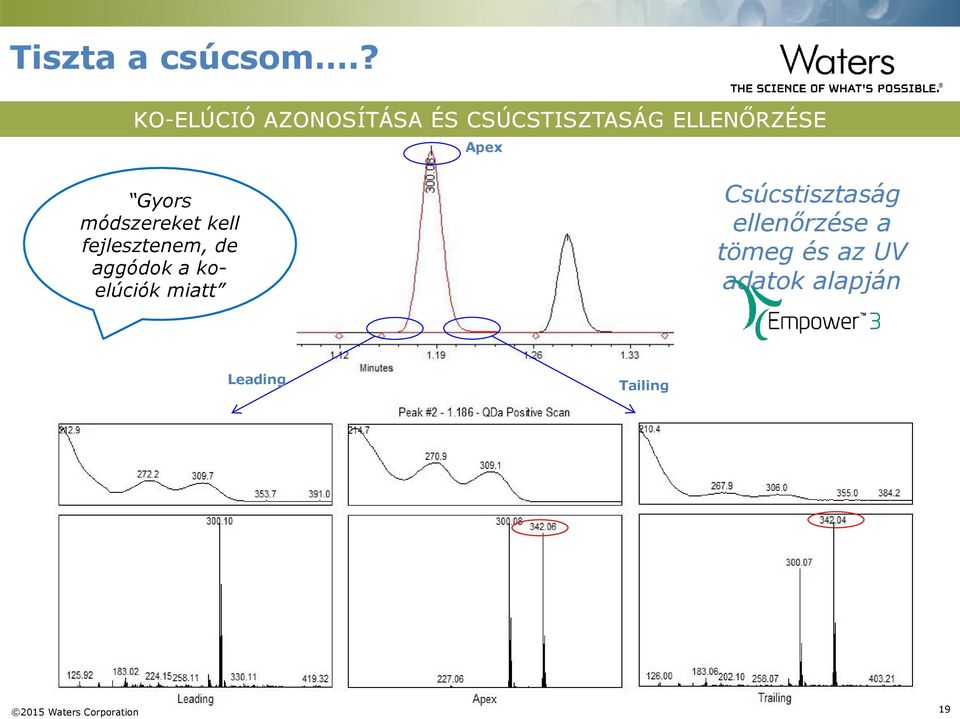

19 Tiszta a csúcsom.? KO-ELÚCIÓ AZONOSÍTÁSA ÉS CSÚCSTISZTASÁG ELLENŐRZÉSE Apex Gyors módszereket kell fejlesztenem, de aggódok a koelúciók miatt Csúcstisztaság ellenőrzése a tömeg és az UV adatok alapján Leading Tailing 2015 Waters Corporation 19

20 Vízben oldható vitaminok mérése Fontos mindennapi tápanyag Élelmiszer kiegészítők Gyakran egyedi módszerek a különböző vitaminokra: ELSD, UV, PDA Végtermék ellenőrzés (QC) Cimkén szereplő információ ellenőrzése Biotin B7 Nicotinic acid B3 Nicotinamide B3 Ca Pantothenate B5 Riboflavin 5 phosphate Thiamine B1 Folic acid B9 Riboflavin B2 Ascorbic acid C Pyridoxine B6 Pyridoxal B6 Cyanocobalamin B Waters Corporation 20

Biotin B7 Nicotinic acid B3 Nicotinamide B3 Ca Pantothenate B5 Riboflavin 5 phosphate Thiamine B1 Folic

21 Egy közös módszer vízoldható vitaminok kvantitatív mérésére... HIGH THROUGHPUT GYORS ÉS EGYIDEJŰ MÉRÉS 2 ACQUITY QDa előnyök: 6 A vitaminok széles koncetráció tartományban való mérhetősége 1 3 Együtt eluálódó vegyületek 4 pontos mérhetősége 5 1- Ascorbic Acid C 2- Thiamine B1 3- Nicotinic acid B3 4- Pyridoxal B6 5- Nicotinamide B3 6- Pyridoxine B6 7- Ca_Pantothenate B5 8- Cyanocobalamin B12 9- Folic acid B9 10- Riboflavin 5 phosphate 11- Biotin B7 12- Riboflavin B2 Sok vízoldható vitamin gyors és közös módszerből történő mérése 7 QDa SIR channels Waters Corporation 21

22 Patulin almában... MAGAS ÉRZÉKNYSÉG ÉS SZELEKTIVITÁS KEVESEBB INTERFERENCIA Patulin mycotoxin almából készült termékekben Hagyományosan LC- UV detektálás (a Hydroxymethylfurfural HMF - azonos hullámhosszon ad jelet) A tömegdetektálás javítja a mérés érzékenységet és szelektivitását (kiszűr intereferenciákat és zajt a minta mátrixból) HMF A.UV at 276 nm 50 µg.l -1 Patulin Patulin, MW Patulin B. Patulin SIR 5 µg.l -1 S/N= 19 HMF, MW 126 HMF C. HMF SIR 2015 Waters Corporation 22

Chloramphenicol tejben... MAGAS ÉRZÉKENYSÉG ÉS SZELEKTIVITÁS A Chloramphenicol használata az EU-ban és sok más országban tiltott az emberi fogyasztásra szánt állatokban. EU MRPL határérték: 0.3 µg.

23 Chloramphenicol tejben... MAGAS ÉRZÉKENYSÉG ÉS SZELEKTIVITÁS A Chloramphenicol használata az EU-ban és sok más országban tiltott az emberi fogyasztásra szánt állatokban. EU MRPL határérték: 0.3 µg.kg -1 Tipikusan ELISA módszerrel mérik, de magas false positive értékkel Screening módszer az ACQUITY QDa-val, amely megfelel au EU által előírt kimutatási határnak. S:N > 50 SIR kromatogramm / chloramphenicol (m/z 321, 0.3 ug/kg) tejből. 8 injektálás közös képe látható Waters Corporation 23

24 ACQUITY QDa detektor élelmiszeranalitikai applikációs gyüjtemény... Vízben oldódó vitaminok Édesítőszerek Mono- és di-szacharidok tejben és csecsemő tápszerben Flavonoidok üdítő italokban Mycotoxinok gabonában Patulin üdítő italokban Chloramphenicol tejben További applikációk: Waters.com 2015 Waters Corporation 25

25 Költségek alacsony működtetési költségek Olcsóbb karbantartás (Performance Maintenance) Kevesebb áramfogyasztás Egyszerűen kikapcsolható Betanulási idő/költség minimális Készülék ára: 2-3x annyi mint egy diódasoros detektor 2015 Waters Corporation 26

26 ÖSSZEFOGLALÁS A tömegspektrometria által nyújtott előnyöket biztosítja egy fotodiódasoros detektor egyszerűségével. Alkalmas élelmiszeranalitikai kvalitatív és kvantitatív mérésekre. Robosztus készülék. Gyors betanulás, Empower szoftver Sok esetben a létező műszerállományba integrálható. Alacsony működtetési költségek 2015 Waters Corporation 27

27 KÖSZÖNÖM A FIGYELMET! Bartha Richárd Sales specialist Waters Kft. [T] [M] [W] [E] richard_bartha@waters.com 2015 Waters Corporation 28
