1 1 Euro1 Lineáris ablakmozgató motor (DECK és végállásos) Beépítési dokumentáció

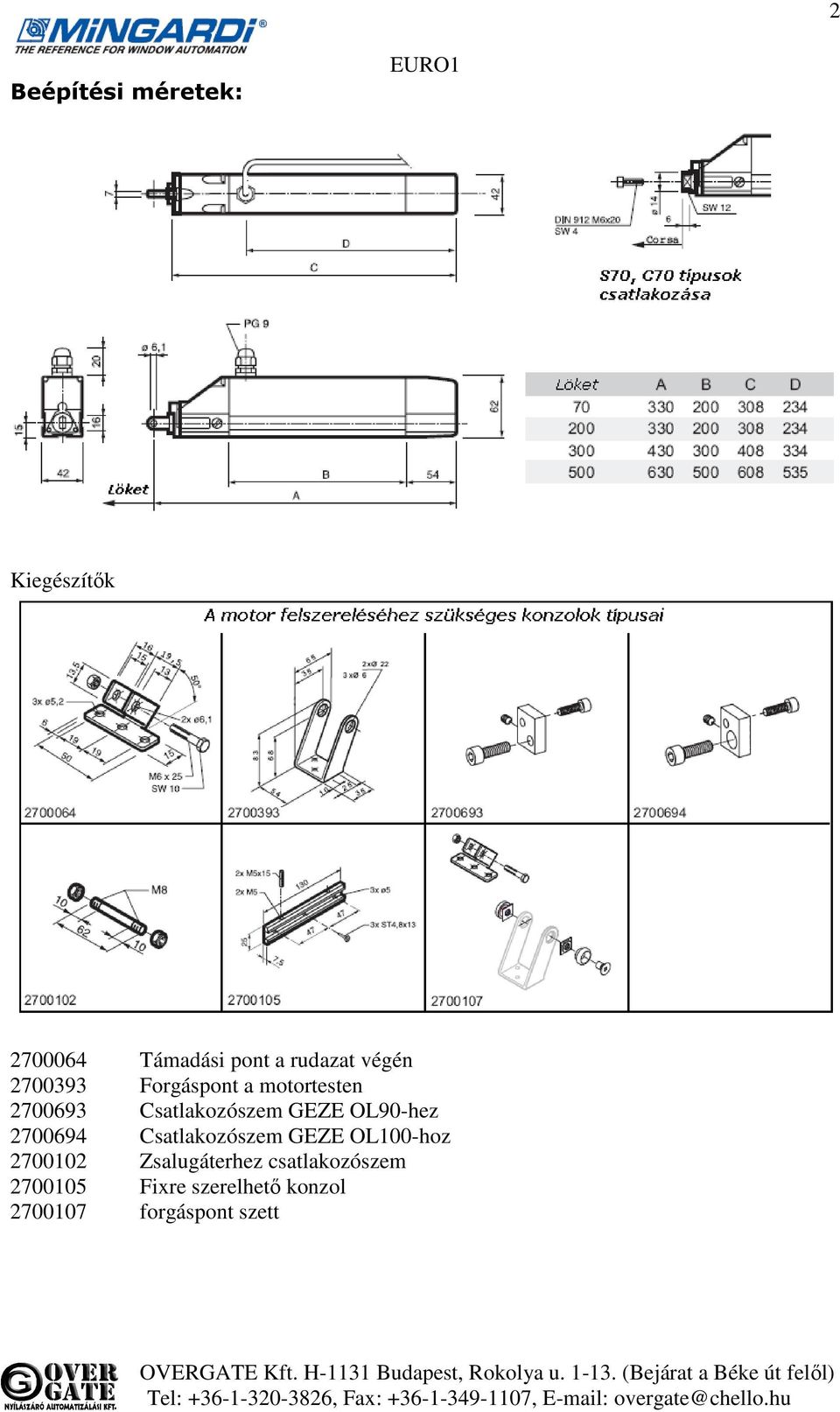

2 2 Beépítési méretek: Kiegészítők Támadási pont a rudazat végén Forgáspont a motortesten Csatlakozószem GEZE OL90-hez Csatlakozószem GEZE OL100-hoz Zsalugáterhez csatlakozószem Fixre szerelhető konzol forgáspont szett

OL90-hez 2700694 Csatlakozószem GEZE OL100-hoz 2700102

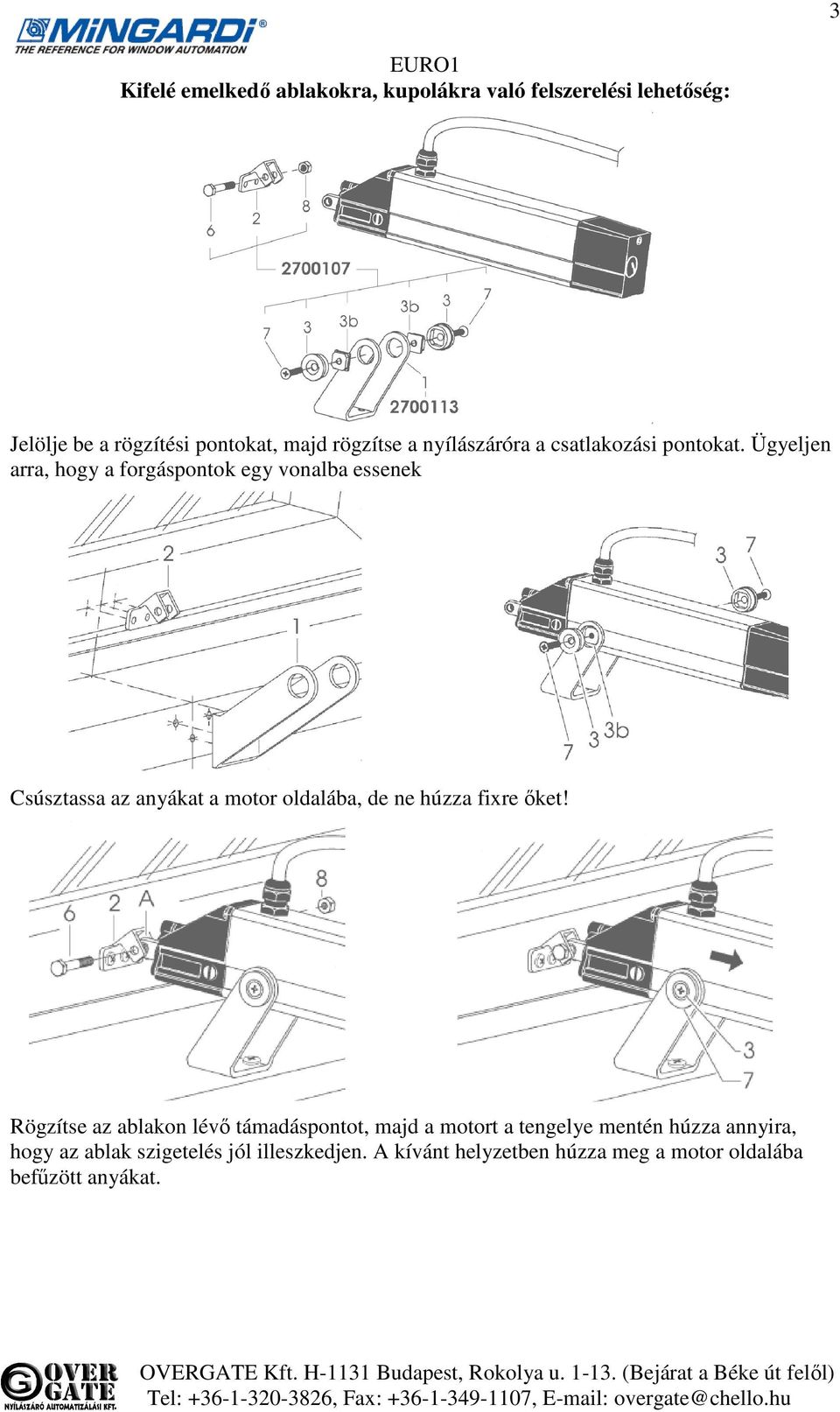

3 3 Kifelé emelkedő ablakokra, kupolákra való felszerelési lehetőség: Jelölje be a rögzítési pontokat, majd rögzítse a nyílászáróra a csatlakozási pontokat. Ügyeljen arra, hogy a forgáspontok egy vonalba essenek Csúsztassa az anyákat a motor oldalába, de ne húzza fixre őket! Rögzítse az ablakon lévő támadáspontot, majd a motort a tengelye mentén húzza annyira, hogy az ablak szigetelés jól illeszkedjen. A kívánt helyzetben húzza meg a motor oldalába befűzött anyákat.

Ügyeljen arra, hogy a forgáspontok egy vonalba essenek Csúsztassa az anyákat a motor oldalába, de ne húzza fixre

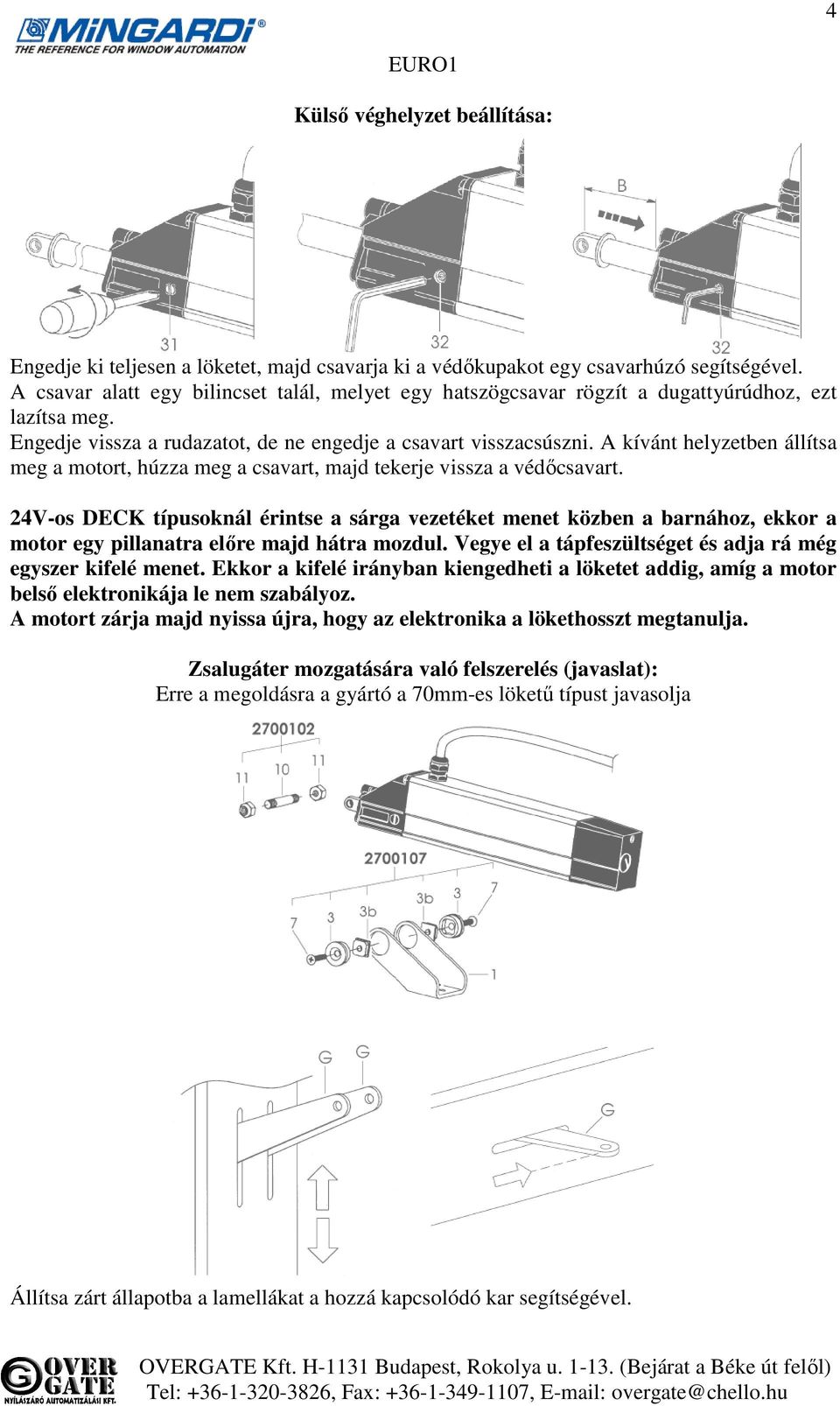

4 4 Külső véghelyzet beállítása: Engedje ki teljesen a löketet, majd csavarja ki a védőkupakot egy csavarhúzó segítségével. A csavar alatt egy bilincset talál, melyet egy hatszögcsavar rögzít a dugattyúrúdhoz, ezt lazítsa meg. Engedje vissza a rudazatot, de ne engedje a csavart visszacsúszni. A kívánt helyzetben állítsa meg a motort, húzza meg a csavart, majd tekerje vissza a védőcsavart. 24V-os DECK típusoknál érintse a sárga vezetéket menet közben a barnához, ekkor a motor egy pillanatra előre majd hátra mozdul. Vegye el a tápfeszültséget és adja rá még egyszer kifelé menet. Ekkor a kifelé irányban kiengedheti a löketet addig, amíg a motor belső elektronikája le nem szabályoz. A motort zárja majd nyissa újra, hogy az elektronika a lökethosszt megtanulja. Zsalugáter mozgatására való felszerelés (javaslat): Erre a megoldásra a gyártó a 70mm-es löketű típust javasolja Állítsa zárt állapotba a lamellákat a hozzá kapcsolódó kar segítségével.

A kívánt helyzetben állítsa meg a motort, húzza meg a csavart, majd tekerje vissza a védőcsavart.

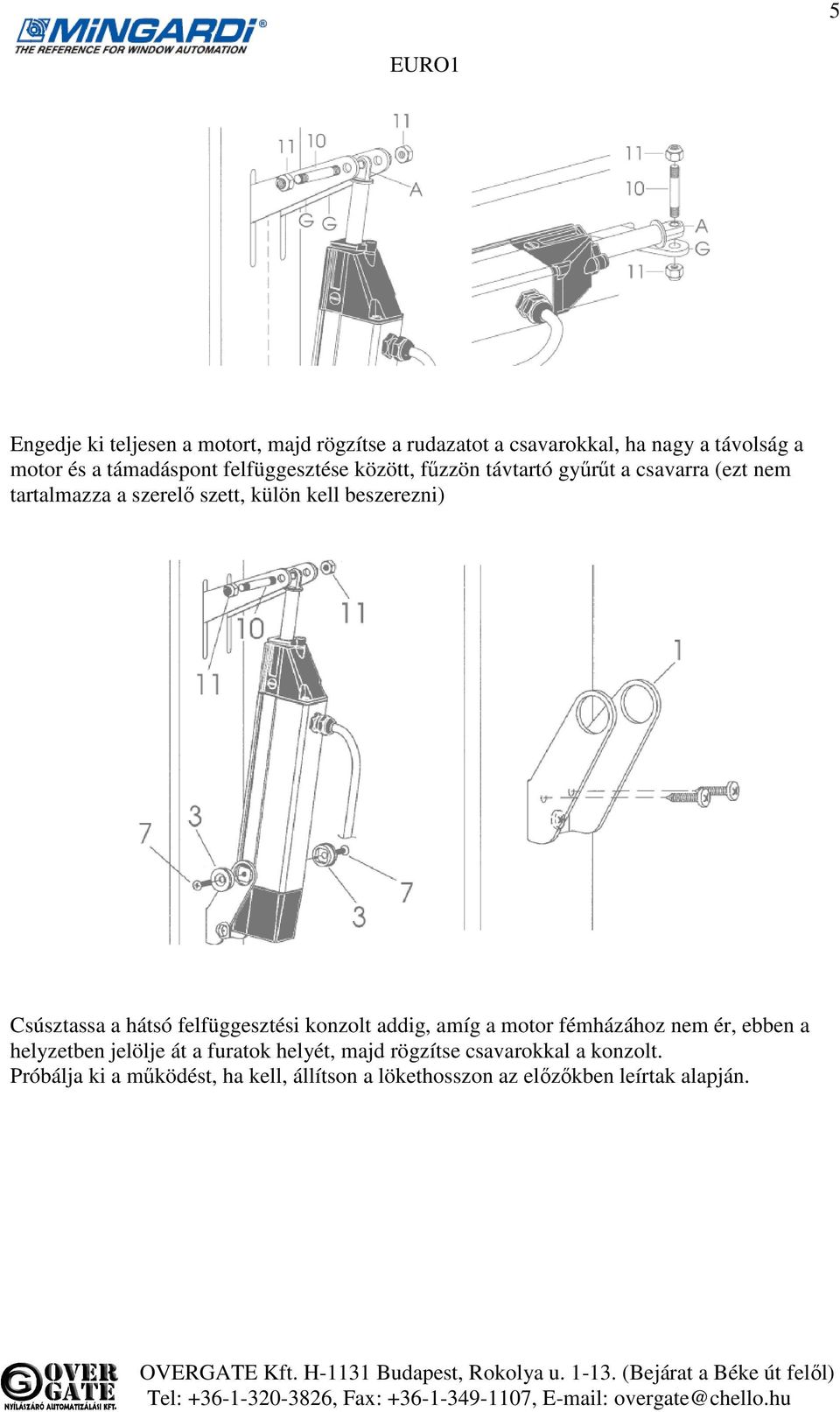

5 5 Engedje ki teljesen a motort, majd rögzítse a rudazatot a csavarokkal, ha nagy a távolság a motor és a támadáspont felfüggesztése között, fűzzön távtartó gyűrűt a csavarra (ezt nem tartalmazza a szerelő szett, külön kell beszerezni) Csúsztassa a hátsó felfüggesztési konzolt addig, amíg a motor fémházához nem ér, ebben a helyzetben jelölje át a furatok helyét, majd rögzítse csavarokkal a konzolt. Próbálja ki a működést, ha kell, állítson a lökethosszon az előzőkben leírtak alapján.

Csúsztassa a hátsó felfüggesztési konzolt addig, amíg a motor fémházához nem ér, ebben a helyzetben jelölje át a furatok

6 6 GEZE OL 90, és 100 ablakmozgató mechanika csatlakoztatása Húzzon vonalat a nyílászáróra, erre a vonalra rögzítse a motor felszerelő konzolját, és az OL tartozékokat. Csatlakoztassa a motort majd rögzítse azt a csavarokkal. Ügyeljen a kimenő rudazat hosszúságára, amint a kívánt hosszúságot elérte, állítsa meg a kívánt helyzetben, és állítsa be a véghelyzetet. A motor menethosszának annyit kell mozdulnia, amennyit az ablaknyitó megenged. Rögzítse a rúd végére a motort, a szükséges csatlakozóponttal. A kívánt beállítás után rögzítse a motort a konzolra a hernyócsavarokkal.

Ügyeljen a kimenő rudazat hosszúságára, amint a kívánt hosszúságot elérte, állítsa meg a kívánt helyzetben, és állítsa be a véghelyzetet.

7 7 Telepítési problémák: Ügyeljen a helyes felszerelésre, a motor egy körív mentén mozdul, a vége ne akadjon el. A rudazat mozgási síkja ne térjen el, ne húzza el az ablak. A motornak minden körülmény között el kell érni a véghelyzet. Csak irányváltós nyomógombbal vagy erre a célra megfelelő vezérléssel vezérelhető a motor. A motorok bekötése: Vezeték kiosztás: 230V-os változat 24V-os változat 24V DECK 1. kék közös Nyit/zár Nyit/zár 2. fekete zár irány 3. barna nyit irány Zár/nyit Zár/nyit Zöld/sárga védőföld 4. Sárga végállás reset

Csak irányváltós nyomógombbal vagy erre a célra megfelelő vezérléssel vezérelhető a motor.

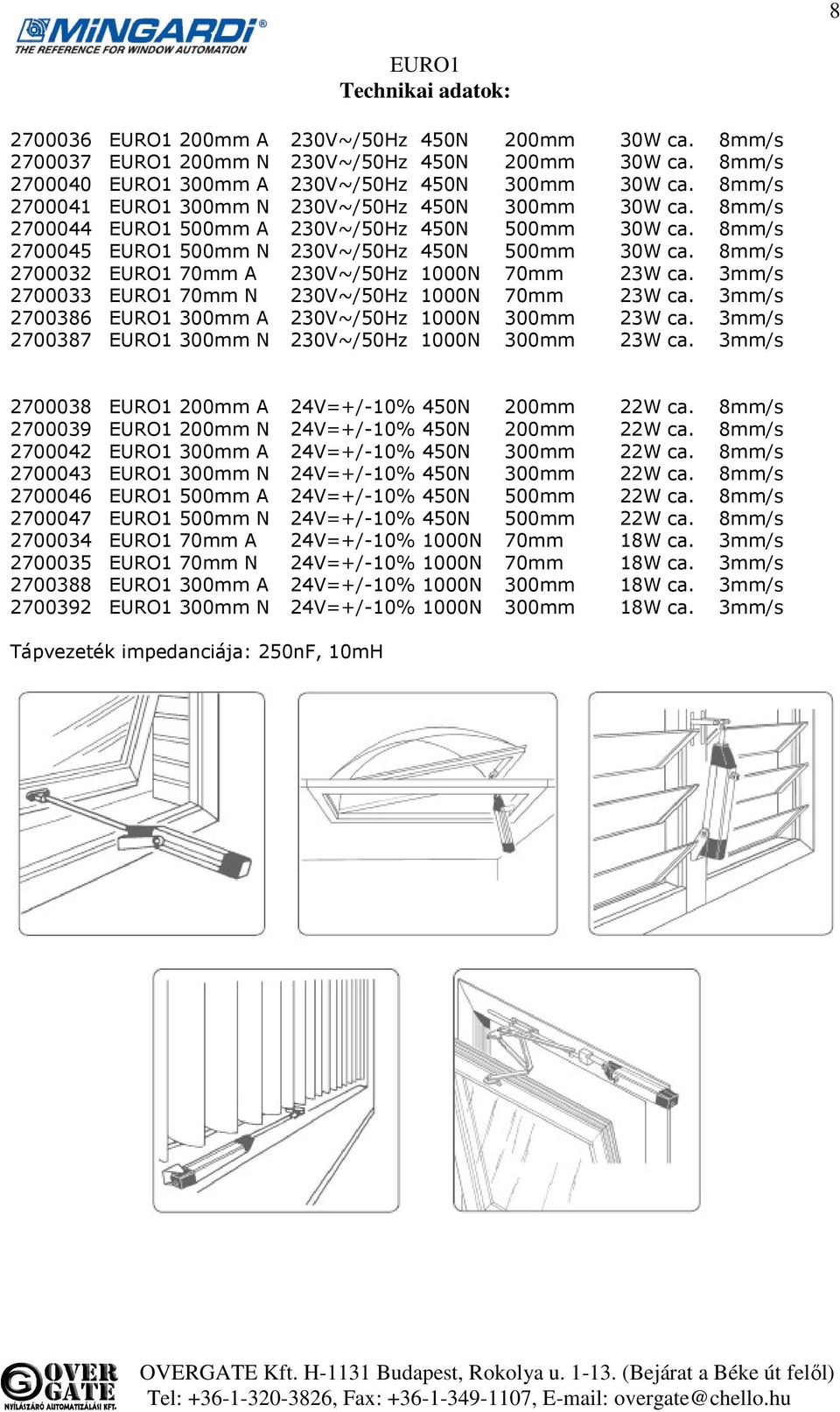

8 8 Technikai adatok: mm A 230V~/50Hz 450N 200mm 30W ca. 8mm/s mm N 230V~/50Hz 450N 200mm 30W ca. 8mm/s mm A 230V~/50Hz 450N 300mm 30W ca. 8mm/s mm N 230V~/50Hz 450N 300mm 30W ca. 8mm/s mm A 230V~/50Hz 450N 500mm 30W ca. 8mm/s mm N 230V~/50Hz 450N 500mm 30W ca. 8mm/s mm A 230V~/50Hz 1000N 70mm 23W ca. 3mm/s mm N 230V~/50Hz 1000N 70mm 23W ca. 3mm/s mm A 230V~/50Hz 1000N 300mm 23W ca. 3mm/s mm N 230V~/50Hz 1000N 300mm 23W ca. 3mm/s mm A 24V=+/-10% 450N 200mm 22W ca. 8mm/s mm N 24V=+/-10% 450N 200mm 22W ca. 8mm/s mm A 24V=+/-10% 450N 300mm 22W ca. 8mm/s mm N 24V=+/-10% 450N 300mm 22W ca. 8mm/s mm A 24V=+/-10% 450N 500mm 22W ca. 8mm/s mm N 24V=+/-10% 450N 500mm 22W ca. 8mm/s mm A 24V=+/-10% 1000N 70mm 18W ca. 3mm/s mm N 24V=+/-10% 1000N 70mm 18W ca. 3mm/s mm A 24V=+/-10% 1000N 300mm 18W ca. 3mm/s mm N 24V=+/-10% 1000N 300mm 18W ca. 3mm/s Tápvezeték impedanciája: 250nF, 10mH

8mm/s 2700032 70mm A 230V~/50Hz 1000N 70mm 23W ca. 3mm/s 2700033 70mm N 230V~/50Hz 1000N 70mm 23W ca. 3mm/s 2700386 300mm A 230V~/50Hz 1000N 300mm 23W ca.
