1 TART TECH KFT Csénye, Sport u. 26. Tel.: 95/ Fax: 95/ Mobil: 30/ Használati utasítás EB 75 és 100 mm-es spirálos behordó rendszerhez

2 ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK 1. Mindig viseljen személyes védőfelszerelést, pl.: védőkesztyű, védőszemüveg, stb. 2. A spirált megfelelő körültekintéssel kezelje, mert: Nehéz lehet és személyi sérüléseket okozhat Mozgatásához, szereléséhez viseljen védőkesztyűt Rugalmasságánál fogva visszarúghat, így okozva személyi sérüléseket. 3. Minden egyes függesztési pontnak legalább 50 kg-nyi súlyt kell megtartani. 4. Biztosítsa, hogy az összes beszerelt kötőelem minimum 10 Nm erővel van rögzítve. 5. A telepítés, beszerelés befejező fázisa minden esetben a beüzemelés. 2/20. oldal EB75/100hasznutas-09.01

3 Tipikus kiépítés EB75/100hasznutas /20. oldal

4 Alkatrész lista Rajzszám Leírás Cikkszám szám 75mm 100 mm 1 Silóalj-csatlakozó szimpla Silóalj-csatlakozó iker Vízszintes suberes csatlakozó 30 fokos suberes csatlakozó Szimpla garat Dupla garat Csőcsatlakozó idom 1594 /5 db-os egységcsomagban Spirál / m Surrantópapucs 45 mm-es papucs / 5 db-os egységcsomagban zárható 75 mm-es papucs / 5 db-os e.csom.-ban zárható 100 mm-es papucs / 5 db-os e.cs.-ban Behordócső polipropilén / 3 m Meghajtóegység alatti garat Szimpla garat Dupla garat Szerszám szükséglet 1. Villáskulcs / csillagkulcs: 10 mm, 13 mm, 17 mm 2. Imbusz kulcs: 3 mm, 4 mm 3. Pillanatszorítók 4. Szigetelt kombinált fogók 5. Csavarhúzók: keskeny és széles pofájú 6. Kalapács 7. Fémfűrész 8. Fúrógép fúrószárakkal: 3.5 mm, 8.5 mm /20. oldal EB75/100hasznutas Garat csatlakozó fedlap Lánc / 10 m Szemes csavar / 10 db-os egységcsomag S-kampó / 10 db-os egységcsomag Surrantócső 45 mm 75 mm 110 mm 110 mm zárható 14 Teleszkópos surrantócső 54mm 83mm 83mm-es bilincs Flexicső Meghajtóegység érzékelővel Egyfázisú Három fázisú Kapacitív érzékelő

5 Reszelő 10. Sarokcsiszoló 11. Körkivágó fűrészek: 35 mm, 50 mm, 80 mm, 105 mm Rendszer kiépítési lehetőségek Az alsó képek néhány tipikus rendszer kiépítési megoldást mutatnak be. FELSŐPÁLYÁS ETETŐRENDSZER AD-LIB SERTÉS ÖNETETŐ RENDSZER FEJŐÁLLÁSBAN ADAGOLT ETETŐRENDSZER EB75/100hasznutas /20. oldal

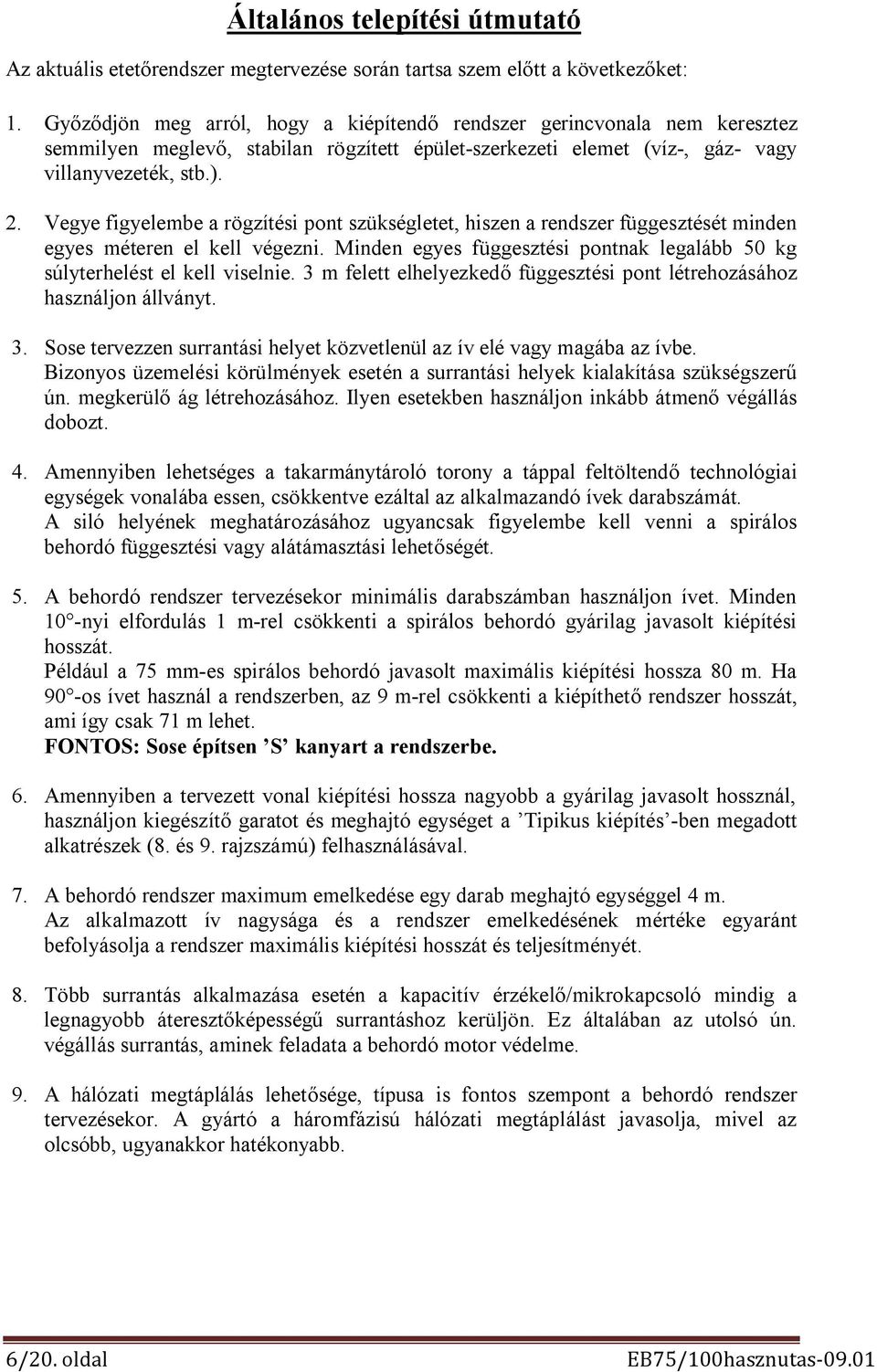

6 Általános telepítési útmutató Az aktuális etetőrendszer megtervezése során tartsa szem előtt a következőket: 1. Győződjön meg arról, hogy a kiépítendő rendszer gerincvonala nem keresztez semmilyen meglevő, stabilan rögzített épület-szerkezeti elemet (víz-, gáz- vagy villanyvezeték, stb.). 2. Vegye figyelembe a rögzítési pont szükségletet, hiszen a rendszer függesztését minden egyes méteren el kell végezni. Minden egyes függesztési pontnak legalább 50 kg súlyterhelést el kell viselnie. 3 m felett elhelyezkedő függesztési pont létrehozásához használjon állványt. 3. Sose tervezzen surrantási helyet közvetlenül az ív elé vagy magába az ívbe. Bizonyos üzemelési körülmények esetén a surrantási helyek kialakítása szükségszerű ún. megkerülő ág létrehozásához. Ilyen esetekben használjon inkább átmenő végállás dobozt. 4. Amennyiben lehetséges a takarmánytároló torony a táppal feltöltendő technológiai egységek vonalába essen, csökkentve ezáltal az alkalmazandó ívek darabszámát. A siló helyének meghatározásához ugyancsak figyelembe kell venni a spirálos behordó függesztési vagy alátámasztási lehetőségét. 5. A behordó rendszer tervezésekor minimális darabszámban használjon ívet. Minden 10 -nyi elfordulás 1 m-rel csökkenti a spirálos behordó gyárilag javasolt kiépítési hosszát. Például a 75 mm-es spirálos behordó javasolt maximális kiépítési hossza 80 m. Ha 90 -os ívet használ a rendszerben, az 9 m-rel csökkenti a kiépíthető rendszer hosszát, ami így csak 71 m lehet. FONTOS: Sose építsen S kanyart a rendszerbe. 6. Amennyiben a tervezett vonal kiépítési hossza nagyobb a gyárilag javasolt hossznál, használjon kiegészítő garatot és meghajtó egységet a Tipikus kiépítés -ben megadott alkatrészek (8. és 9. rajzszámú) felhasználásával. 7. A behordó rendszer maximum emelkedése egy darab meghajtó egységgel 4 m. Az alkalmazott ív nagysága és a rendszer emelkedésének mértéke egyaránt befolyásolja a rendszer maximális kiépítési hosszát és teljesítményét. 8. Több surrantás alkalmazása esetén a kapacitív érzékelő/mikrokapcsoló mindig a legnagyobb áteresztőképességű surrantáshoz kerüljön. Ez általában az utolsó ún. végállás surrantás, aminek feladata a behordó motor védelme. 9. A hálózati megtáplálás lehetősége, típusa is fontos szempont a behordó rendszer tervezésekor. A gyártó a háromfázisú hálózati megtáplálást javasolja, mivel az olcsóbb, ugyanakkor hatékonyabb. 6/20. oldal EB75/100hasznutas-09.01

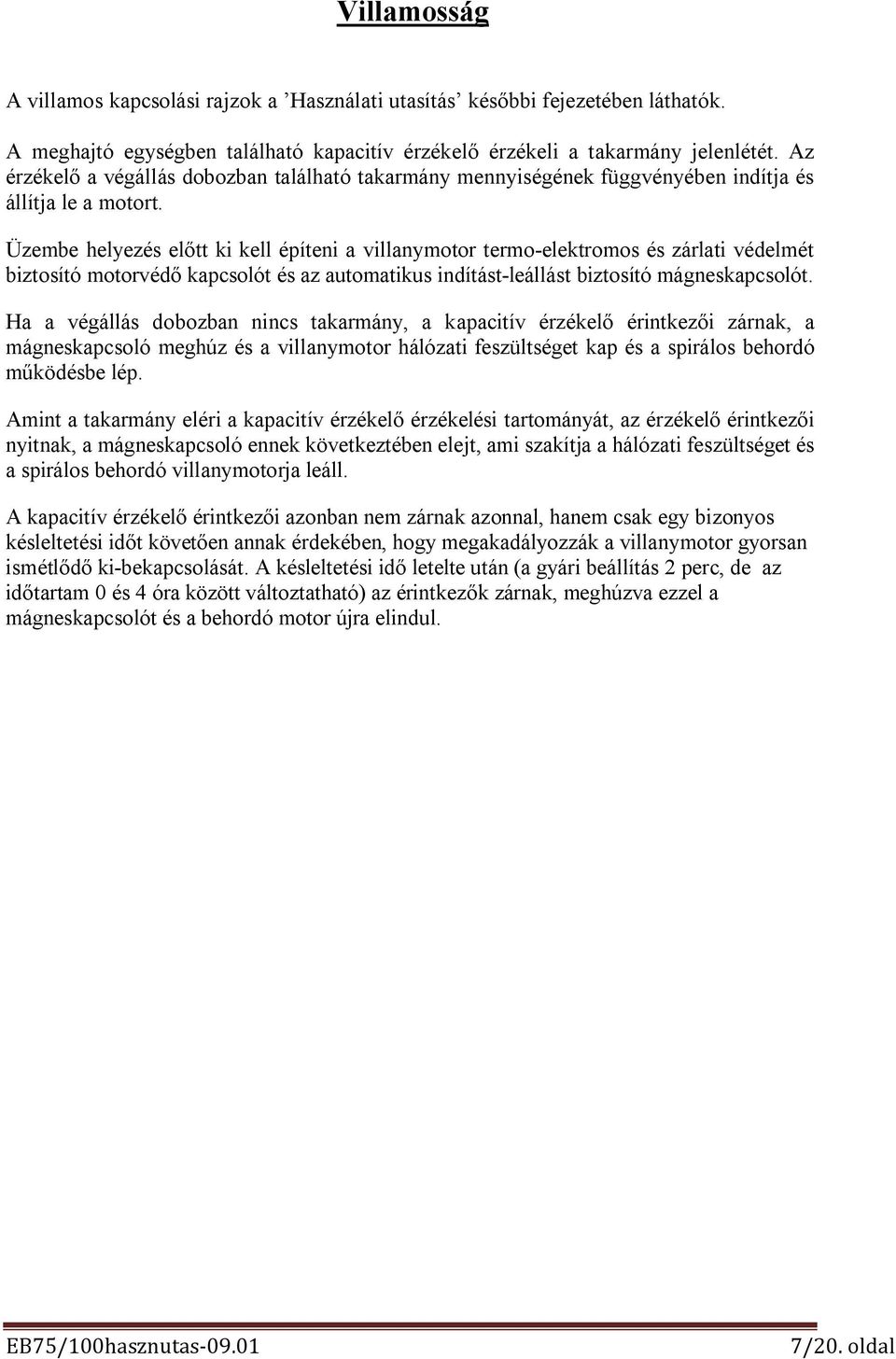

7 Villamosság A villamos kapcsolási rajzok a Használati utasítás későbbi fejezetében láthatók. A meghajtó egységben található kapacitív érzékelő érzékeli a takarmány jelenlétét. Az érzékelő a végállás dobozban található takarmány mennyiségének függvényében indítja és állítja le a motort. Üzembe helyezés előtt ki kell építeni a villanymotor termo-elektromos és zárlati védelmét biztosító motorvédő kapcsolót és az automatikus indítást-leállást biztosító mágneskapcsolót. Ha a végállás dobozban nincs takarmány, a kapacitív érzékelő érintkezői zárnak, a mágneskapcsoló meghúz és a villanymotor hálózati feszültséget kap és a spirálos behordó működésbe lép. Amint a takarmány eléri a kapacitív érzékelő érzékelési tartományát, az érzékelő érintkezői nyitnak, a mágneskapcsoló ennek következtében elejt, ami szakítja a hálózati feszültséget és a spirálos behordó villanymotorja leáll. A kapacitív érzékelő érintkezői azonban nem zárnak azonnal, hanem csak egy bizonyos késleltetési időt követően annak érdekében, hogy megakadályozzák a villanymotor gyorsan ismétlődő ki-bekapcsolását. A késleltetési idő letelte után (a gyári beállítás 2 perc, de az időtartam 0 és 4 óra között változtatható) az érintkezők zárnak, meghúzva ezzel a mágneskapcsolót és a behordó motor újra elindul. EB75/100hasznutas /20. oldal

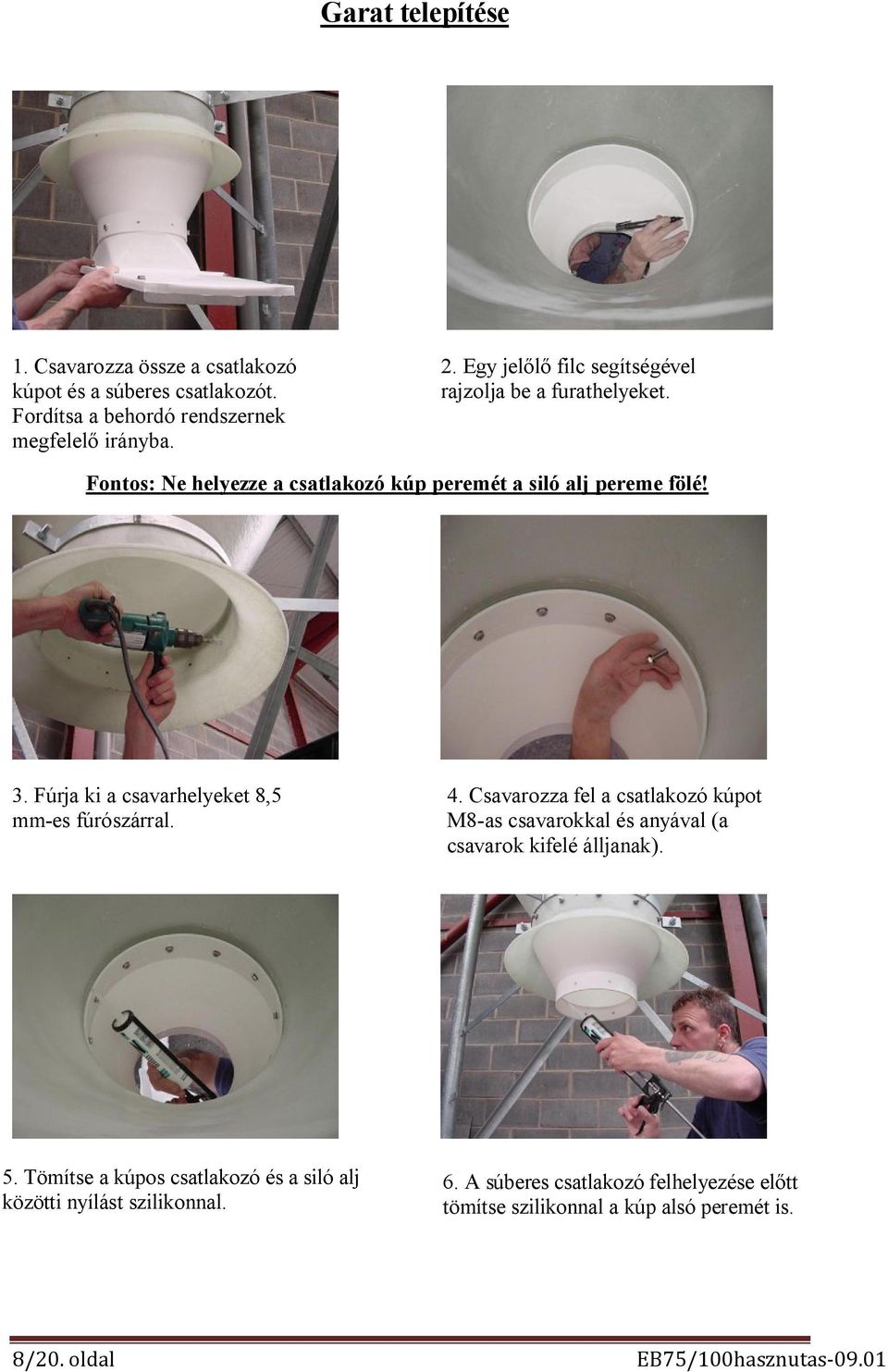

8 Garat telepítése 1. Csavarozza össze a csatlakozó kúpot és a súberes csatlakozót. Fordítsa a behordó rendszernek megfelelő irányba. 2. Egy jelőlő filc segítségével rajzolja be a furathelyeket. Fontos: Ne helyezze a csatlakozó kúp peremét a siló alj pereme fölé! 3. Fúrja ki a csavarhelyeket 8,5 mm-es fúrószárral. 4. Csavarozza fel a csatlakozó kúpot M8-as csavarokkal és anyával (a csavarok kifelé álljanak). 5. Tömítse a kúpos csatlakozó és a siló alj közötti nyílást szilikonnal. 6. A súberes csatlakozó felhelyezése előtt tömítse szilikonnal a kúp alsó peremét is. 8/20. oldal EB75/100hasznutas-09.01

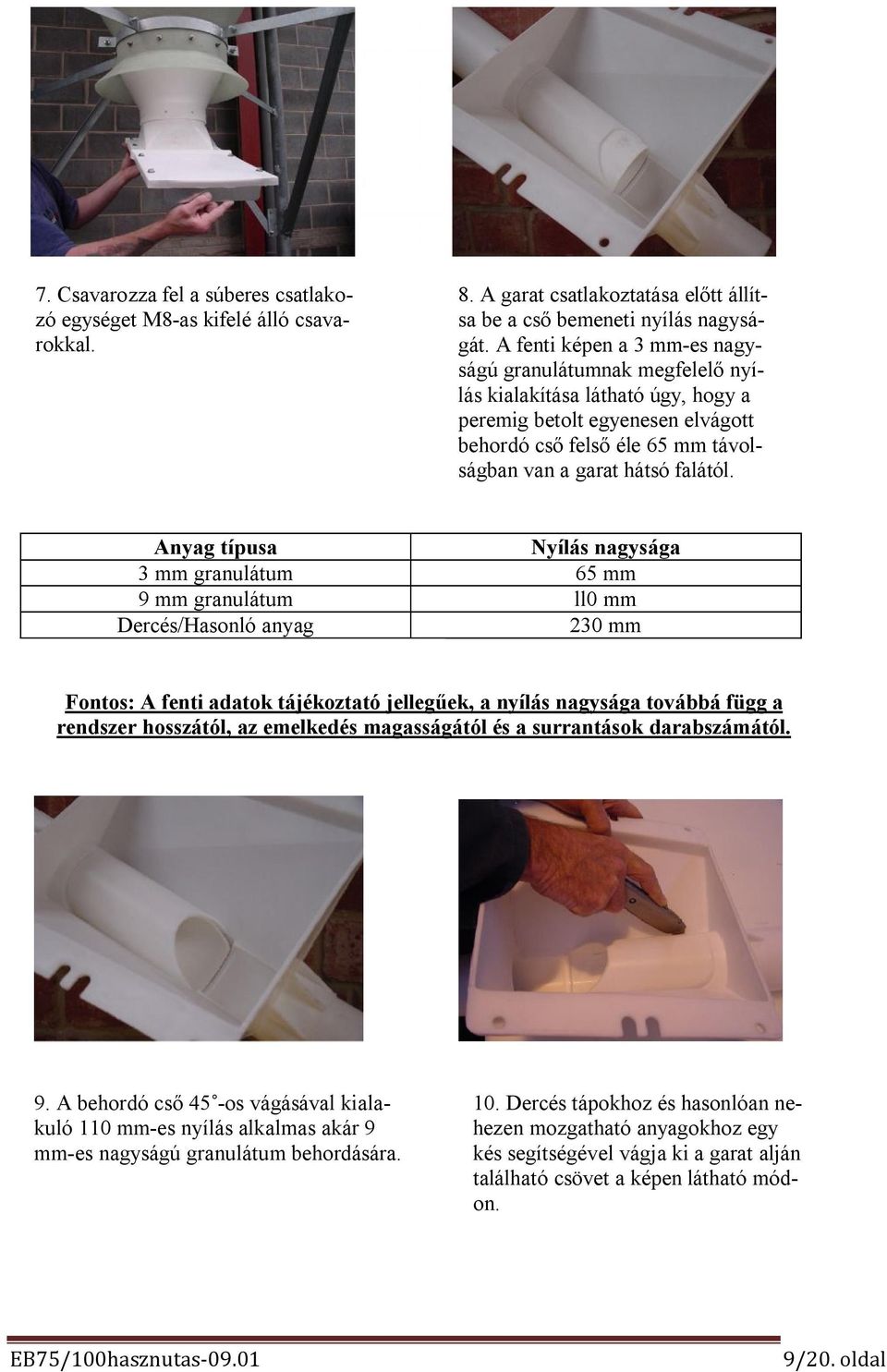

9 7. Csavarozza fel a súberes csatlakozó egységet M8-as kifelé álló csavarokkal. 8. A garat csatlakoztatása előtt állítsa be a cső bemeneti nyílás nagyságát. A fenti képen a 3 mm-es nagyságú granulátumnak megfelelő nyílás kialakítása látható úgy, hogy a peremig betolt egyenesen elvágott behordó cső felső éle 65 mm távolságban van a garat hátsó falától. Anyag típusa Nyílás nagysága 3 mm granulátum Pick 65 up mmsize 9 mm granulátum ll0 mm Dercés/Hasonló anyag 230 mm Fontos: A fenti adatok tájékoztató jellegűek, a nyílás nagysága továbbá függ a rendszer hosszától, az emelkedés magasságától és a surrantások darabszámától. 9. A behordó cső 45 -os vágásával kialakuló 110 mm-es nyílás alkalmas akár 9 mm-es nagyságú granulátum behordására. 10. Dercés tápokhoz és hasonlóan nehezen mozgatható anyagokhoz egy kés segítségével vágja ki a garat alján található csövet a képen látható módon. EB75/100hasznutas /20. oldal

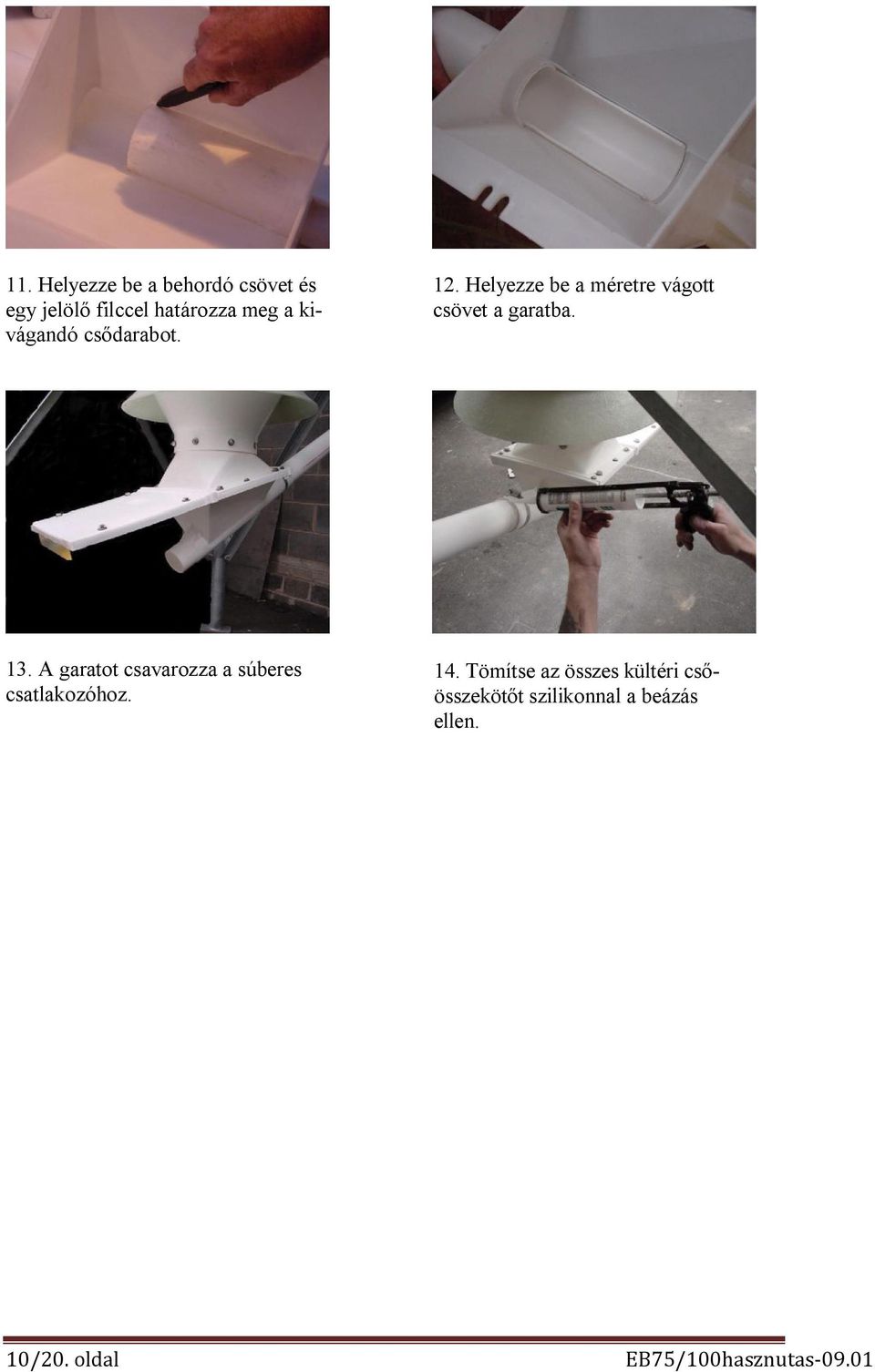

10 11. Helyezze be a behordó csövet és egy jelölő filccel határozza meg a kivágandó csődarabot. 12. Helyezze be a méretre vágott csövet a garatba. 13. A garatot csavarozza a súberes csatlakozóhoz. 14. Tömítse az összes kültéri csőösszekötőt szilikonnal a beázás ellen. 10/20. oldal EB75/100hasznutas-09.01

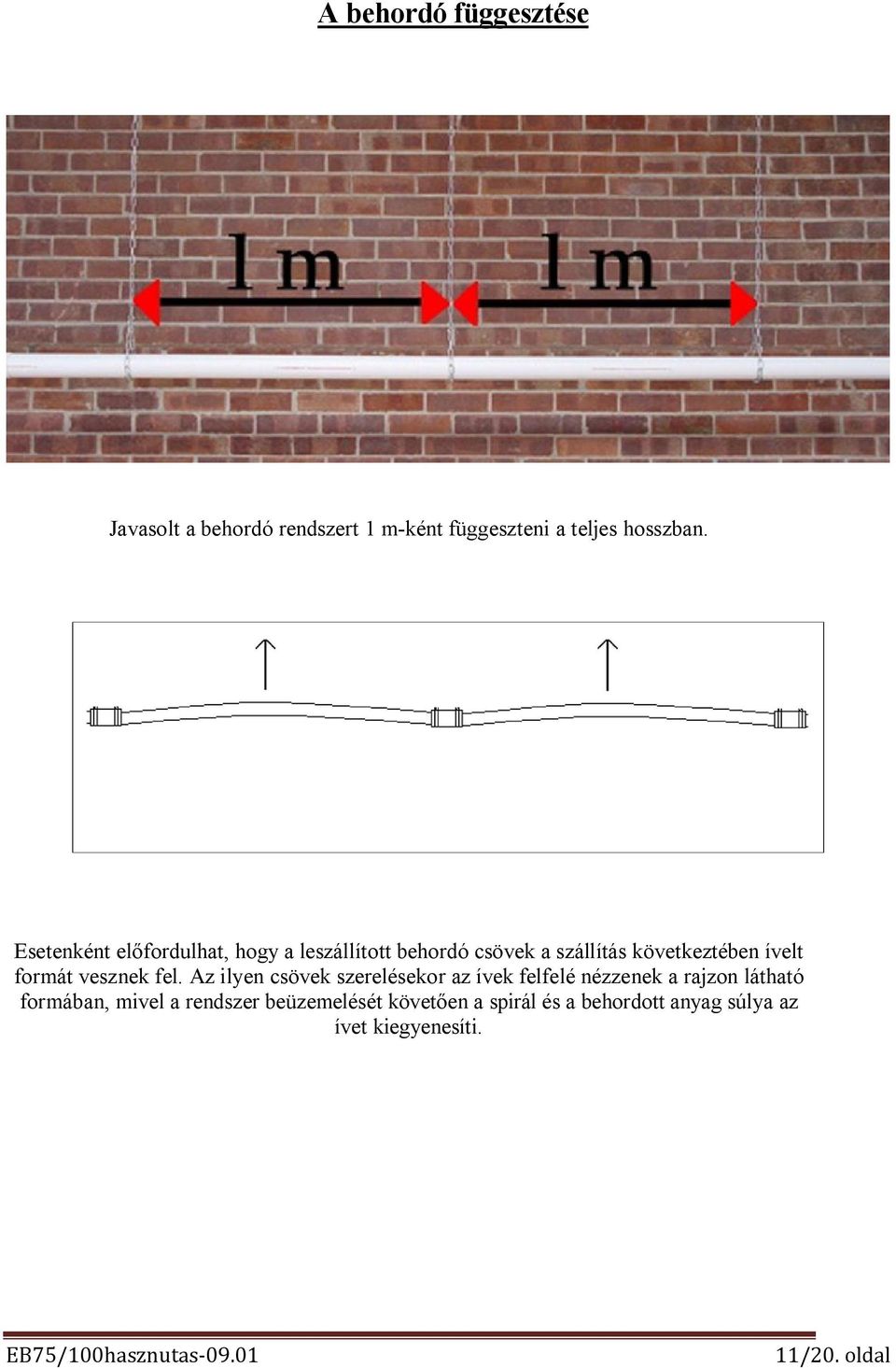

11 A behordó függesztése Javasolt a behordó rendszert 1 m-ként függeszteni a teljes hosszban. Esetenként előfordulhat, hogy a leszállított behordó csövek a szállítás következtében ívelt formát vesznek fel. Az ilyen csövek szerelésekor az ívek felfelé nézzenek a rajzon látható formában, mivel a rendszer beüzemelését követően a spirál és a behordott anyag súlya az ívet kiegyenesíti. EB75/100hasznutas /20. oldal

12 1. Végezzen 3,5 mm-es előfúrást a csillárhorognak Csillárhorog behajtó segítségével rögzítse a csillárhorgot. Függesztési hurok készítéséhez szükséges extra lánchossz: 75 mm-es behordó = 400 mm 100 mm-es behordó = 600 mm 3. S-kampó segítségével függessze a behordót. Fontos: Minden egyes függesztési pontnak legalább 50 kg terhet el kell viselnie.

13 A behordó csövek csatlakoztatása 1. Távolítsa el az esetleges sorját/sérülést a cső végéről Csatlakoztassa a csőösszekötőt (lásd 3. ábra). 3. Ellenőrizze, hogy az összekötő 3. középen álljon. 4. Helyezze be a következő csövet. 5. Szorítsa meg a bilincset 2-2 cm-re az összekötő széleitől Az összes kültéri csőösszekötőt szilikonnal vízmentesíteni kell. EB75/100hasznutas /20. oldal

14 A meghajtó egység függesztése és rendszerbe kötése 1. Végezzen 3,5 mm-es előfúrást a csillárhorognak Csillárhorog behajtó segítségével rögzítse a csillárhorgot. A meghajtó egységet lánccal két ponton kell függeszteni a képen látható módon. Ezáltal csökkenthető a rendszer induláskor tapasztalható ún. rúgása (rántása). 3. Használjon S-kampót és láncot a meghajtó egység függesztéséhez. Fontos: Minden egyes függesztési pontnak legalább 50 kg terhet el kell viselnie. 4. Nyomja a behordó csövet ütközésig a végállás házba. 5. Szorítsa meg a csőcsonkon a bilincset. 14/20. oldal EB75/100hasznutas-09.01

15 Surrantónyílások kialakítása A fenti ábra mutatja a megfelelő surrantási szögeket és méreteket 45 mm-es surrantópapucs és 45/54 mm-es teleszkópos surrantócső alkalmazása mellett. Surrantási nyílás átmérője Surrantópapucs kimeneti átmérő EB 75 mm / 45 mm EB 75 mm / 75 mm EB 100 mm Ügyeljen az egyenletes vágásra. Nyílás átmérő 35 mm 50 mm 80 mm EB75/100hasznutas /20. oldal

16 Surrantópapucs 75 mm 1. Csúsztassa a tolattyút a csőcsonk házra és helyezze rá az alsó csőbilincset. 2. Helyezze a behordó csőre és rögzítse a felső csőbilincset. 3. Csavarozza össze a bilincs feleket. 4. Vágjon egy 50 mm hosszú nyílást a surrantócsőre. Használjon csőbilincset a surrantócső rögzítéséhez. Fontos: Több surrantópapucs alkalmazása esetén ügyeljen arra, hogy a tolattyúk egy irányba álljanak. 16/20. oldal EB75/100hasznutas-09.01

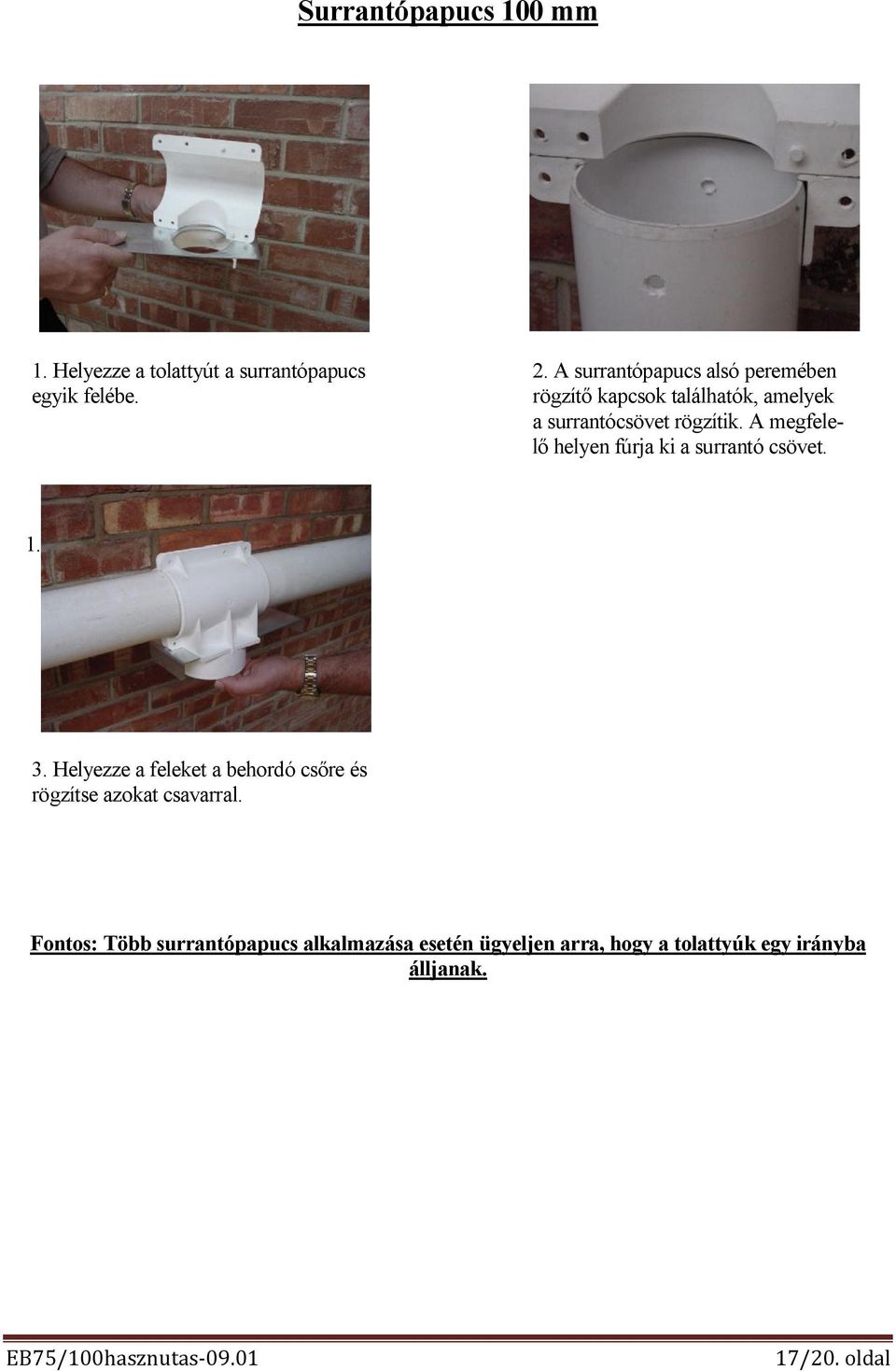

17 Surrantópapucs 100 mm 1. Helyezze a tolattyút a surrantópapucs egyik felébe. 2. A surrantópapucs alsó peremében rögzítő kapcsok találhatók, amelyek a surrantócsövet rögzítik. A megfelelő helyen fúrja ki a surrantó csövet Helyezze a feleket a behordó csőre és rögzítse azokat csavarral. Fontos: Több surrantópapucs alkalmazása esetén ügyeljen arra, hogy a tolattyúk egy irányba álljanak. EB75/100hasznutas /20. oldal

18 Spirál beszerelése 1. A behordó spirált tekercsben, csomagolva szállítjuk. Felhasználás előtt mindkettőt távolítsa el. 2. Köszörülje /reszelje le a spirál végét a behordócső sérülésének elkerülése érdekében. Fontos: Az előfeszített spirál felengedéskor veszélyforrást jelent. Spirál használatakor mindig viseljen védőkesztyűt. 3. Tekerje ki a spirált belülről kifelé haladva. Hosszabb rendszernél 2 főre is szükség lehet a spirál betolásához. 4. Rögzítse a spirált a meghajtó egység tengelyéhez egy 3 mm-es imbuszkulcs segítségével. Rögzítés után húzza vissza és nyomja meg újra a spirált annak érdekében, hogy az találja meg a rendes helyét. 18/20. oldal EB75/100hasznutas-09.01

19 5. Amint a spirál megtalálta a rendes hosszát, kényelmesen jelölje el meg tudja filccel vágni, a cső majd végénél. Húzza ki a spirált annyira, hogy rögzítse kényelmesen 5 el tudja vágni és rögzítse egy fogóval. Vágja el a spirált a jelölés előtt egy menettel. 6. Köszörülje/reszelje le a spirál végét. 7. Rögzítse a spirált a garat tengelyén egy 4 mm-es imbuszkulcs segítségével. 8. Engedje fel a fogót és lassan teljes hosszában engedje be a csőbe a tengelyt és húzza meg a bilincset. Fontos: A fogó felengedésekor a spirál feszített állapotban van, ezért erősen kell tartani. Ne engedje szabadon a tengelyvéget a garatba, mert károsodhat. Ne törje meg a spirált, mert az rendellenes működéshez vezet. EB75/100hasznutas /20. oldal

20 Spirál javítása Fontos: Soha ne forrassza a spirált, hegesztés után a levegőn hagyja kihűlni! 1. A hegesztendő spirál végeket reszelővel tisztítsa meg. 2. Fektesse a spirálokat egy csatorna vagy szögvas darabba. 3. Óvatosan rögzítse mindkét spirált. 4. Hegessze össze a végeket salakosító adalékot tartalmazó bronz pálcával. A csatlakozást jól töltse ki. A szabadban hagyja kihűlni. Ne hűtse vízzel! 5. Befűzés előtt tisztítsa meg a spirált az esetleges szennyeződésektől, salaktól, éles sarkoktól. 6. Mindig a meghajtó egység közelében toldja a spirált, soha ne az ívben. Fontos: Mindig viseljen személyi védő felszerelést. 20/20. oldal EB75/100hasznutas-09.01
