BL compact Multiprotocol Station for Industrial Ethernet 16 Digital PNP Inputs BLCEN-16M8LT-8DI-P-8DI-P

Átírás

1 On-Machine kompakt fieldbus I/O blokları EtherNet/IP, Modbus TCP or PROFI- NET slave Integrated Ethernet switch 10 Mbps/100 Mbps Two 4-pin, D-coded M12 connectors for fieldbus connection 2 rotary coding switches for node-address IP67 M8 I/O ports LEDs indicating status and diagnostics Tip kodu İdent no Electronics galvanically isolated from the field level via optocouplers, 24 VDC Nominal system voltage System power supply Voltage supply connection Admissible range Vi Nominal current Vi Max. current Vi 24 VDC yedek güç ile 2 x M12, 5 pimli 11 30VDC 205 ma 2 A FLC/ARGEE programlanabilir Fieldbus transmission rate 10/100 Mbps Adjustment transmission rate Automatic detection Fieldbus address range ( ) 93 (BootP) 94 (DHCP) 95 (PGM) 96 (PGM-DHCP) *Recommended for PROFINET (üreticiye özel) Fieldbus addressing 2 dec. Rotary coding switches Fieldbus connection technology 2 M12 4-pin, D-coded Protocol detection otomatik Web sunucusu Integrated Service interface Ethernet Vendor ID 48 Product type 12 Product code Modbus TCP Static IP, BOOTP, DHCP Supported function codes FC1, FC2, FC3, FC4, FC5, FC6, FC15, FC16, FC23 TCP bağlantısı sayısı 6 max. 3 register Input register start address 0 (0x0000 hex) EtherNet/IP acc. to EtherNet/IP specification Cihaz Düzeyi Zili (CDZ) Sınıf 1 bağlantılar 6 Input Assembly Instance INT Output Assembly Instance 104 Output Data Size 1 INT Configuration Assembly Instance 106 Configuration Size 0 Comm Format Data - INT 1 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

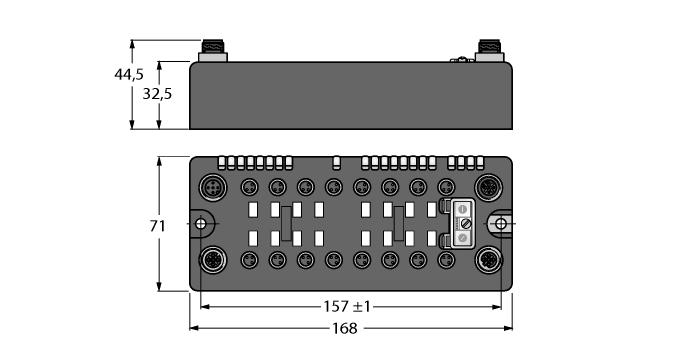

2 PROFINET Conformance class MinCycleTime Diagnostics Topology detection Automatic addressing Media Redundancy Protocol (MRP) DCP B (RT) 1 ms acc. to PROFINET alarm handling max. 2 BYTE Digital inputs Input type Type of input diagnostics Sensor supply (V SENS) Low level signal voltage High level signal voltage Low level signal current High level signal current Input delay PNP Group diagnostics 24 VDC from supply voltage < 4.5 VDC 7 30 VDC < 1.5 ma ma 0.25 ms Boyutlar 168 x 71 x 32.5mm Mounting 2 5,4 mm delik çapları, 1,7 Nm tork Ağırlık 590 ± 20 g Housing material Glass fiber reinforced nylon, nickel-plated connector Muhafaza rengi siyah Window material Lexan Material screw nikel kaplamalı pirinç Material label Polikarbonat kaplamalı polyester Zemin etiketi malzemesi Nickel-plated brass IP Derecesi IP67 Operating temperature ºC Saklama sıcaklığı ºC Relative humidity 15 to 95% (non-condensing) Titreşim testi acc. to IEC Extended vibration resistance - up to 20 g (at 10 up to 150 Hz) For mounting on base plate or machinery Darbe testi acc. to IEC Electromagnetic compatibility acc. to IEC Onaylar CE, culus 2 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

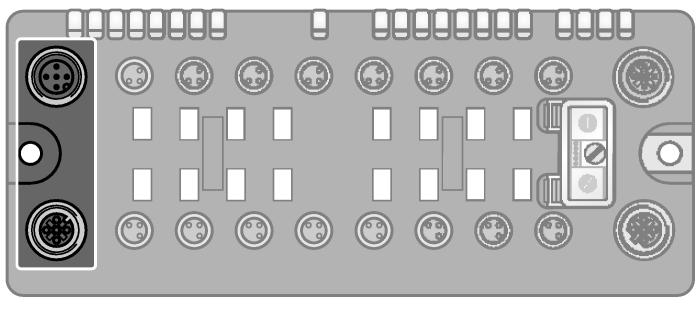

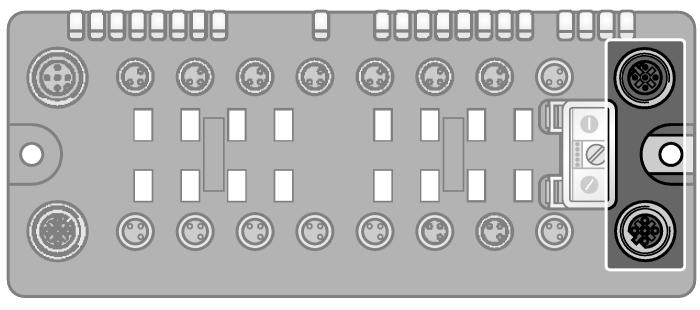

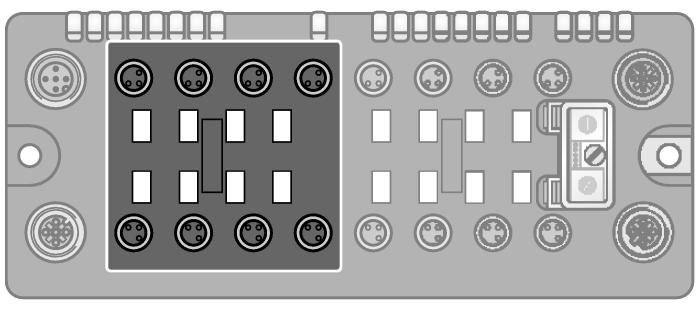

3 Ethernet Fieldbus kablosu (örnek): RSSD RSSD 441-2M Tanıtım numarası U veya RSSD-RSSD-441-2M/S2174 Tanıtım numarası Slot 1: Digital Inputs Extension cable (example): PKG 3M-2-PSG 3M ident-no. U or PKG3M-2-PSG3M/TEL ident-no Wiring Diagram Slot 2: Digital Inputs Bkz. yuva 1 Auxiliary Power Extension cable (example): RKC 4.4T-2-RSC 4.4T ident-no. U5264 or RKC4.4T-2-RSC4.4T/TEL ident-no / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

4 Status: Station LED LED Color Status Description IO'lar KAPALI Güç kapalı KIRMIZI AÇIK Yetersiz güç beslemesi KIRMIZI YANIP SÖNÜYOR (1Hz) Sapma istasyonu konfigürasyonu KIRMIZI YANIP SÖNÜYOR (4 Hz) Modül veri yolu iletişimi yok YEŞİL AÇIK İstasyon TAMAM YEŞİL YANI SÖNÜYOR Kuvvet modu etkin VERİ YOLU KAPALI Güç Kapalı YEŞİL AÇIK Merkeze Bağlı YEŞİL YANIP SÖNÜYOR Hazır KIRMIZI AÇIK Hata KIRMIZI YANIP SÖNÜYOR WINK SARI AÇIK DHCP/BOOTP Araması IO GREEN ON I/O slots OK GREEN FLASHING (1Hz) At least one I/O slot in idle state RED ON At least one faulty I/O slot RED FLASHING At least one I/O slot in faulty state Status: I/O LED, slot 1 LED Color Status Description D1 * OFF Diagnostic disabled RED ON Station / module bus communication failure RED FLASHING (0.5Hz) Summarized diagnostic DI channels OFF Status channel x = 0 (OFF) GREEN ON Status channel x = 1 (ON) * D1 LED also indicates gateway diagnostic I/O LED Status Slot 2 LED Colour Status Description D2 * OFF Diagnostic disabled RED ON Station / module bus communication failure RED FLASHING (0.5Hz) Summarized diagnostic DI channels OFF Status of channel x = 0 (OFF) GREEN ON Status of channel x = 1 (ON) * The D2 LED also indicates gateway diagnosis 4 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

5 Process Data Mapping of the Single Protocols EtherNet/IP I/O and Diagnostic Data Mapping INPUT BYTE Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 0 DI 1 7 DI 1 6 DI 1 5 DI 1 4 DI 1 3 DI 1 2 DI 1 1 DI DI 2 7 DI 2 6 DI 2 5 DI 2 4 DI 2 3 DI 2 2 DI 2 1 DI 2 0 * Modülün her iki yuvası da teşhis edilebilir özellikteyse, sürekli teşhis ekranı (programlı teşhisler) her 125 ms'de bir yuva 1 ile yuva 2 arasında geçiş yapar. Anahtar: AI Analog giriş OC Açık Devre CFG Yapılandırma Hatası S1 Yuva 1 COM İletişim Hatası S2 Yuva 2 DIA Teşhis Etkin SC Kısa Devre/Aşırı Akım FCE Kuvvet Modu Etkin VI VI Gerilimi MR Ölçülen değer Aralığı hatası (OoR) VO VO Gerilimi Modbus TCP Register Mapping REG Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Eingänge (RO) 0x0000 DI 2 7 DI 2 6 DI 2 5 DI 2 4 DI 2 3 DI 2 2 DI 2 1 DI 2 0 DI 1 7 DI 1 6 DI 1 5 DI 1 4 DI 1 3 DI 1 2 DI 1 1 DI 1 0 Status (RO) 0x FCE - - CFG COM VI low - VO low DIA Diag. (RO) 0x S2 DIA S1 DIA PROFINET Process Data BYTE Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Eingänge 0 DI 1 7 DI 1 6 DI 1 5 DI 1 4 DI 1 3 DI 1 2 DI 1 1 DI DI 2 7 DI 2 6 DI 2 5 DI 2 4 DI 2 3 DI 2 2 DI 2 1 DI / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ
