1 Labor Strauss Sicherungsanlagenbau GmbH Bécs, Austria

2 Case 1 Extensive tűz érzékelő rendszerek Oosterschelde vihar gát Hollandia Tűzjelző rendszer GSSnet 12 panel Optikai kábelhálózaton telepítve multi-mode: max 4km single-mode: max 15km The Oosterschelde vihar gát Védi a partvonalat a dagálytól 65 átjáró, mindegyik 42m széles, 500 tonna Oltó rendszer 176 vezérlő panel BC06 GSSnet-tel felügyelve 2

3 Case 1a Extensive tűzérzékelő rendszer Petersburg gát Oroszország St. Pétervárt védi az árvíztől-dagálytól 25km hosszú gát 2 hatalmas forgó kapu GSSnet 30 db BC216 panel 45 analogue hurok 2700 érzékelő 400 kézi tűzjelzés adó 500 modul 3

4 Case 2 Történelmi épületek Magyar Tudományos Akadémia, Budapest Történelmi épületekhez szállított megoldások: Hybrid rendszerek Hurok készülékek Rádiós készülékek Magyar Tudományos Akadémia, Budapest A legfontosabb tudományos intézmény Magyarországon BC216 rendszer hybrid system Hagyományos érzékelők FC600 4 hurkon FI700 érzékelők FI700/RF vezeték nélküli érzékelők 4

5 Case 2a Történelmi épületek Parlament Budapest A világ legnagyobb parlamentje GSSnet 22 sectional panel BC216 Aspirációs rendszer ALVIS vezérlő rendszer

6 Case 2b Történelmi épületek Déri Múzeum, Debrecen Hungary Festmények védelme Munkácsy Mihály képei ( ) Golgotha Trilógia BC216 network Hybrid rendszer 500 hurok érzékelő 15 RF vezeték nélküli érzékelő 6

7 Case 3 Monitoring halls and open areas Bécsi Városháza Ausztria Nyitott terek védelme Speciális érzékelő technológiák, pl: aspiration füstérzékelő rendszer, vonali detektorok Bécsi Városháza Termek és csarnokok felügyelete GSSnet 73 panel extends over various buildings 64 füst aspirációs system 120 vonali detektorok 7

8 Case 4 Oltó rendszerek Bécsi Nemzeti Könyvtár Austria Megoldások Oltó Rendszerekhez panel network LCnet216 Oltásvezérlő integrált központ Opcionális redundáns konfiguráció Bécsi Nemzeti Könyvtár historic and contemporary archive 7 millió könyv Gáz oltó system LCnet216 redundant design 24 flooding zones parallel flooding of various zones 8

9 A BC216 Tűz központ sorozat The intelligent versatile panel

10 Moduláris felépítés Különböző hardware konfiguráció Központi feldolgozó egység Tápegység modul Funkcionális modulok Hagyományos interface Hurok interface Input / Output modul Soros interface Kijelző és vezérlő panel LED kijelző panel Hálózati interface További modulok 10

11 Érzékelő interfacek Hagyományos / analogue hurok 2 funkció modul per BC216 Hagyományos Érzékelő Interfacek GIF8-1 8 érzékelő hurok Hurok Interface LIF64-1 Hurok Interface LIF különböző hurok protocol Labor Strauss/700 System Sensor/200 Apollo/Discovery Vegyes design egyetlen BC216 tűzközponton belül 1 Hagyományos Érzékelő Interface / 1 Hurok Interface 2 Hurok Interface különböző protocollokkal Önellenőrzés (diagnosztika) LIF128-1 hurok interface-szel Hurok feszültség, áram és ellenállás A kommunikáció minőségének ellenőrzése 11

12 Fire Detection Control Panel BCnet216 The redundant panel network BC216-2 Max. 127 sectional panels BC216-2: with diplay and operation board BC216-3: without diplay and operation board BC216 Serie CE: 19 compact version BC216 Serie E: 19 slide-in version Global Security System network redundant ring single interruption: 100% function double interruption: 2 separate networks BC216-3 Serie E 12

13 Parameter setup via keyboard / PC software Setup via panel keyboard easy menu operation no tools required Setup via PC software PARSOFT self-explaining graphical interface easy setting of complex configurations firmware update of single panel or complete network download of event memory and system status AUTO-setup function automatic read-out of system configuration 13

14 Különböző doboz verziók Falra szerelhető/ 19 rack-be építhető 19 méretű központ BC216-1CE BC216-3CE Falra szerelhető BC216-2 BC rack-be építhető BC216-2EPS 14

15 Fire Detection Control Panel BC600 15

16 Fire Detection Control Panel Series BC600 Az új tűzközpont fejlesztését kiváltó tényezők Vásárlói visszajelzések Innovatív ötletek az LST fejlesztőktől New technological possibilities Specific challenges of new markets 16

17 Fire Detection Control Panel Series BC600 Maintenance Hot plug & play / unplug of all modules without power disconnection no interruption of the system s operation! Connection of function modules with plug connectors easy service and replacement of modules time-saving 17

18 Fire Detection Control Panel Series BC600 Expansion of the control panel Rugalmasan bővíthető rendszer 4 hely a bővítés számára a dobozban LED kijelző LED gomb Tűzoltósági vezérlő egység Printer Tűzoltósági zár 18

19 Fire Detection Control Panel Series BC600 Gyors információ riasztás esetén Áttekintő grafikus kijelző 1/4 VGA 5 keys Esemény vezérelt működés Intuitive menü navigáció Világos esemény kijelzés Szöveg & szimbólum Áttekintő és részletes mód Programozható további információk Magyar menü 19

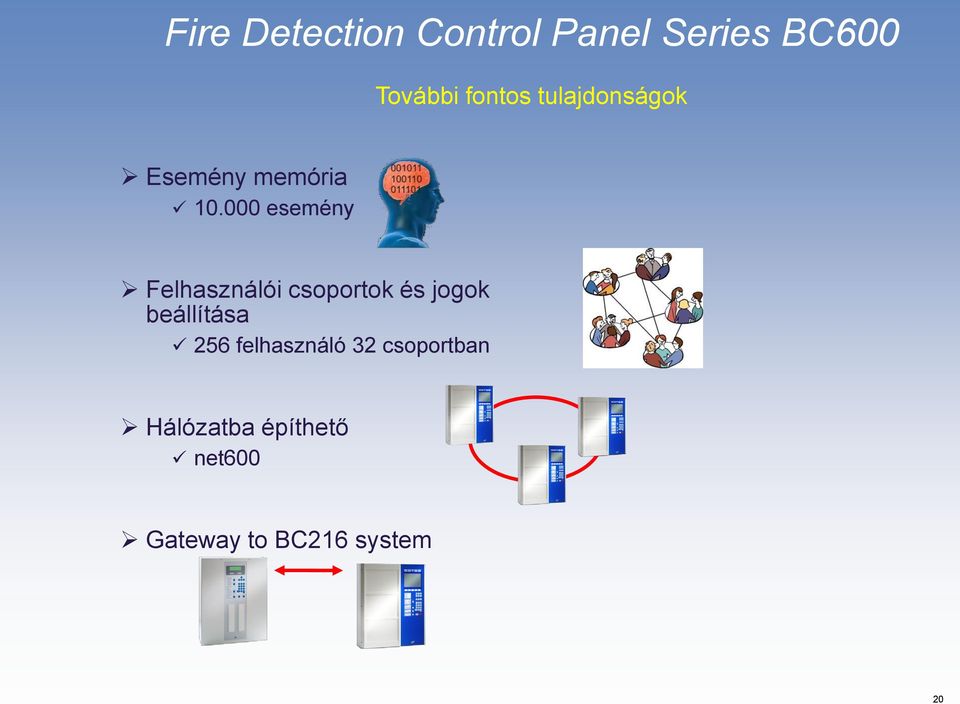

20 Fire Detection Control Panel Series BC600 További fontos tulajdonságok Esemény memória esemény Felhasználói csoportok és jogok beállítása 256 felhasználó 32 csoportban Hálózatba építhető net600 Gateway to BC216 system 20

21 Fire Detection Control Panel Series BC600 USB interface PARSOFT PC.hez csatlakozás USB-vel USB stick Paraméter beállítások bevitele (up-/download) Szöveg beállítások átvitele Esemény memória kiolvasása Esemény memória funkció Nem kell PC a helyszínen! 21

22 Fire Detection Control Panel Series BC600 Parameter setup Parametrisation via PC software PARSOFT a single tool for all panel families Nagy rugalmasság az egyedi rendszer konfigurációnak köszönhetően hardware-orientált parameter beállítás logika-orientált parameter beállítás Automatikus hardware felismerés AUTO konfiguráció AUTO címzés AUTO mapping 22

23 A BC600 tűzközpont piaci bevezetése Stage 1 Versions Standard fali doboz Nagy fali doboz 2,3A or 4,2A Beépített funkciók EN 54, VdS GIF608-1, LIF601-1, FWI600-1 PARSOFT szoftverrel programozható 23

24 Market introduction BC600 Future developments Panel network net600 Interfaces E.S.P.A. operation control system Ethernet GSM Extinguishing control 1 loop version 24

25 Market introduction BC600 Schedule VdS approval, CPD certification beginning of tests: end 2011 estimated finish: 2 nd quarter 2012 Beginning of pilot installations in Austria: 2 nd quarter 2012 Availability End May 2012 Marketing material 1 st quarter

26 FI700 Hybrid System RF loop extension

27 FI700/RF Series RF devices RF Optical detector FI700/RF/O RF Thermal detector FI700/RF/T RF Opt./therm. detector FI700/RF/OT RF Call Point FI700/RF/MCP RF Intelligent Sounder FI700/RF/WM/SOUR RF Remote Indicator FI700/RF/PA

28 FI700/RF Series Manual Call Points, German style Available in various colours and with different labeling 28

29 FI700/RF Series RF devices Translator Module FI700/RF/W2W Expander Module FI700/RF/WE to enlarge the distance of the sytem RF Output module RF Input module FI700/RF/M1REL FI700/RF/M1IN

30 FI700/RF Series Base Sounder / Strobe FI700/RF/FB/... FI700/RF/FB/SOUW FI700/RF/FB/SOUW/STRC 30

31 FI700/RF Series Each translator up to 32 wireless devices Full device data displayed at the control panel (measurement, battery status, pollution )

32 FI700/RF Series Topology design 1000m 500m 1000m Up to 7 expanders Range: 6000m 1000m 500m 500m 500m

33 FI700/RF/CWE For conventional (stand alone) RF systems 24VDC Conventional RF Expander FI700/RF/CWE Conventional zone

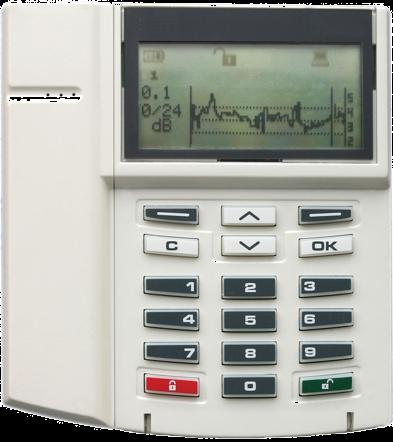

34 FI700/RF Series RF analysis prior to the installation Using the RF Measurement Kit FI700/MK is the most important step... 34

35 FI700/RF Series RF analysis prior to the installation 35

36 FI700/RF Series RF analysis prior to the installation There is always a limit 36

37 FI700/RF Series RF analysis after the installation process 37

38 FI700 Hybrid Rendszer The best of both worlds 38
