Útmutató a Computer Setup (F10) segédprogram használatához dx2300 minitorony

Átírás

1 Útmutató a Computer Setup (F10) segédprogram használatához dx2300 minitorony HP Compaq üzleti célú számítógép

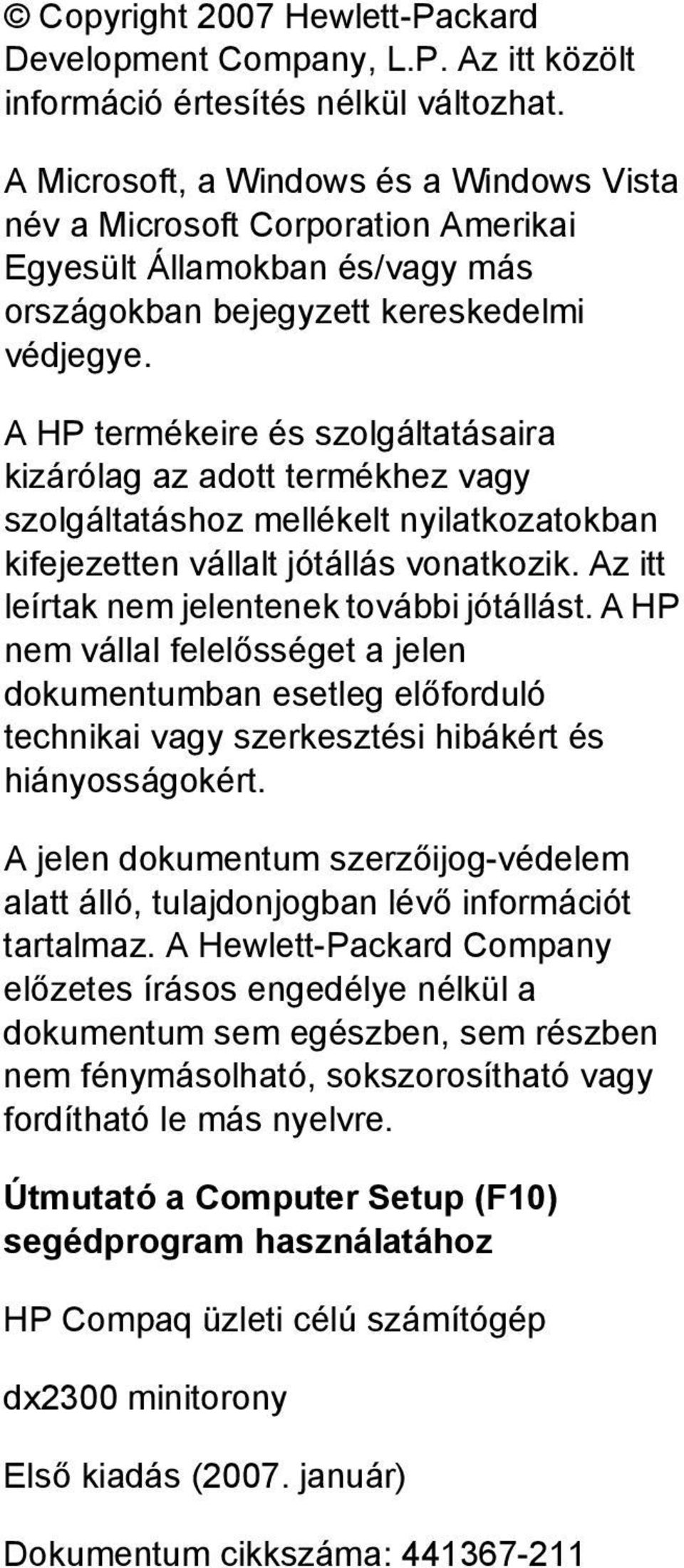

2 Copyright 2007 Hewlett-Packard Development Company, L.P. Az itt közölt információ értesítés nélkül változhat. A Microsoft, a Windows és a Windows Vista név a Microsoft Corporation Amerikai Egyesült Államokban és/vagy más országokban bejegyzett kereskedelmi védjegye. A HP termékeire és szolgáltatásaira kizárólag az adott termékhez vagy szolgáltatáshoz mellékelt nyilatkozatokban kifejezetten vállalt jótállás vonatkozik. Az itt leírtak nem jelentenek további jótállást. A HP nem vállal felelősséget a jelen dokumentumban esetleg előforduló technikai vagy szerkesztési hibákért és hiányosságokért. A jelen dokumentum szerzőijog-védelem alatt álló, tulajdonjogban lévő információt tartalmaz. A Hewlett-Packard Company előzetes írásos engedélye nélkül a dokumentum sem egészben, sem részben nem fénymásolható, sokszorosítható vagy fordítható le más nyelvre. Útmutató a Computer Setup (F10) segédprogram használatához HP Compaq üzleti célú számítógép dx2300 minitorony Első kiadás (2007. január) Dokumentum cikkszáma:

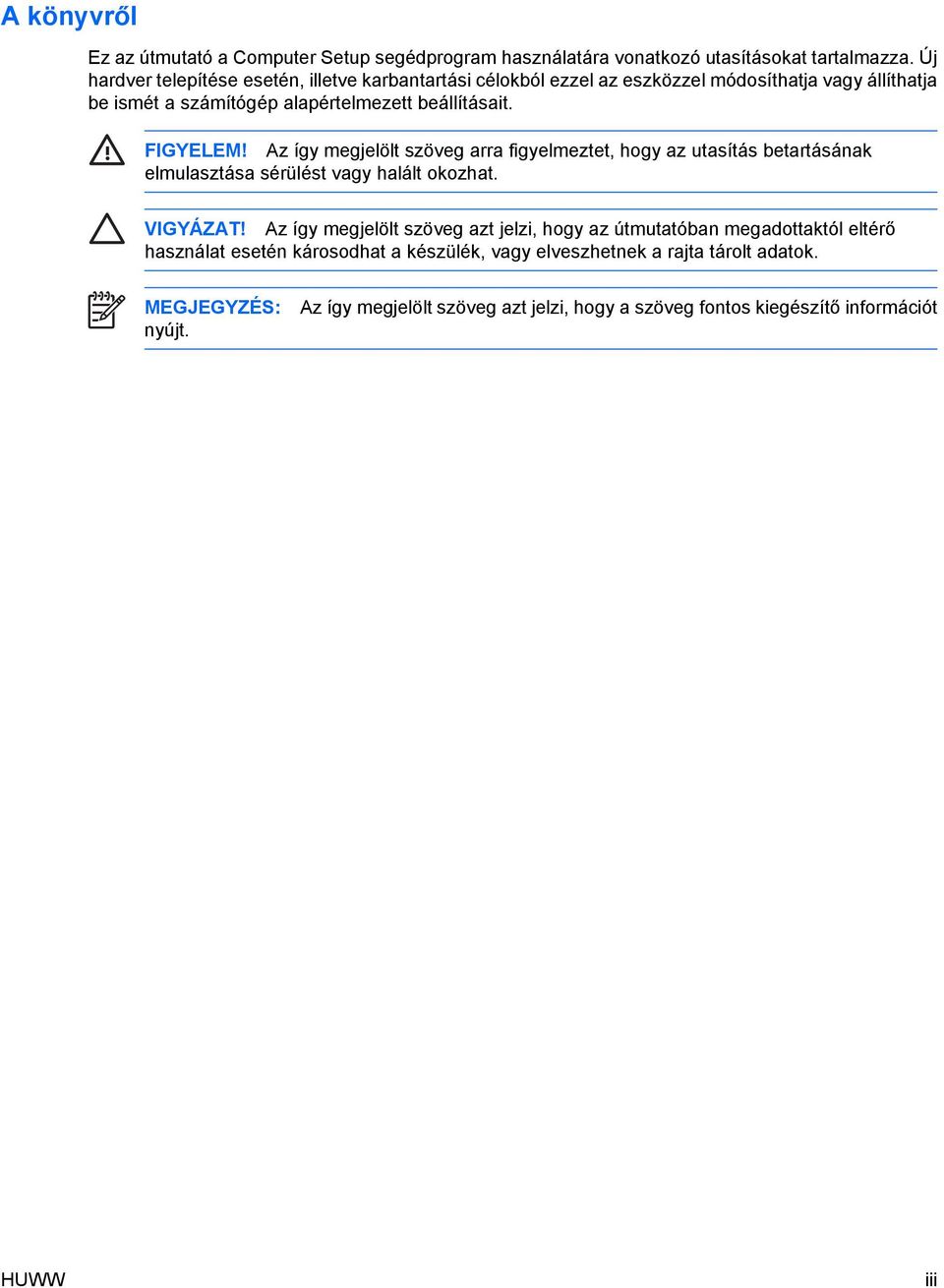

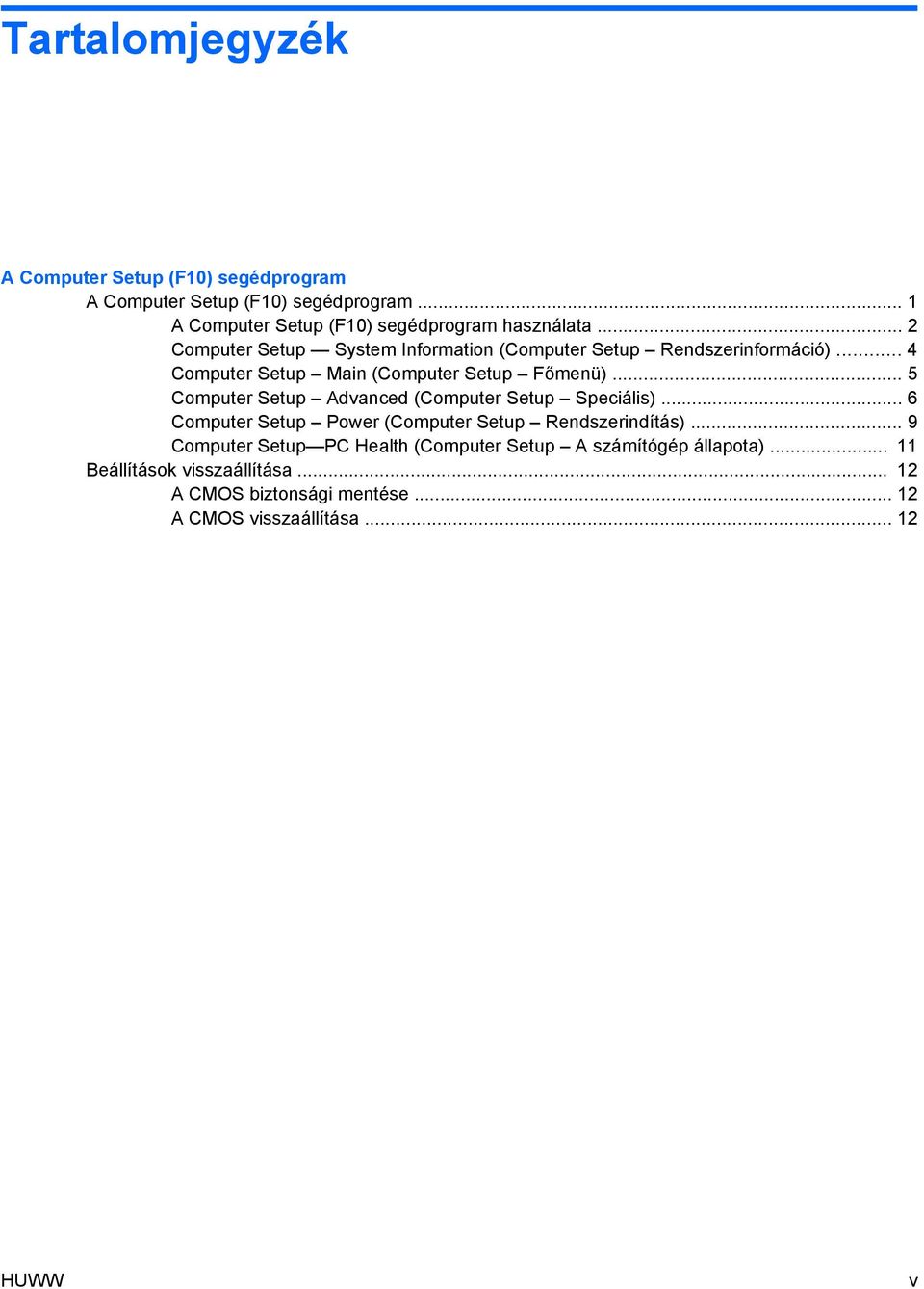

3 A könyvről Ez az útmutató a Computer Setup segédprogram használatára vonatkozó utasításokat tartalmazza. Új hardver telepítése esetén, illetve karbantartási célokból ezzel az eszközzel módosíthatja vagy állíthatja be ismét a számítógép alapértelmezett beállításait. FIGYELEM! Az így megjelölt szöveg arra figyelmeztet, hogy az utasítás betartásának elmulasztása sérülést vagy halált okozhat. VIGYÁZAT! Az így megjelölt szöveg azt jelzi, hogy az útmutatóban megadottaktól eltérő használat esetén károsodhat a készülék, vagy elveszhetnek a rajta tárolt adatok. MEGJEGYZÉS: nyújt. Az így megjelölt szöveg azt jelzi, hogy a szöveg fontos kiegészítő információt HUWW iii

4 iv A könyvről HUWW

5 Tartalomjegyzék A Computer Setup (F10) segédprogram A Computer Setup (F10) segédprogram... 1 A Computer Setup (F10) segédprogram használata... 2 Computer Setup System Information (Computer Setup Rendszerinformáció)... 4 Computer Setup Main (Computer Setup Főmenü)... 5 Computer Setup Advanced (Computer Setup Speciális)... 6 Computer Setup Power (Computer Setup Rendszerindítás)... 9 Computer Setup PC Health (Computer Setup A számítógép állapota) Beállítások visszaállítása A CMOS biztonsági mentése A CMOS visszaállítása HUWW v

6 vi HUWW

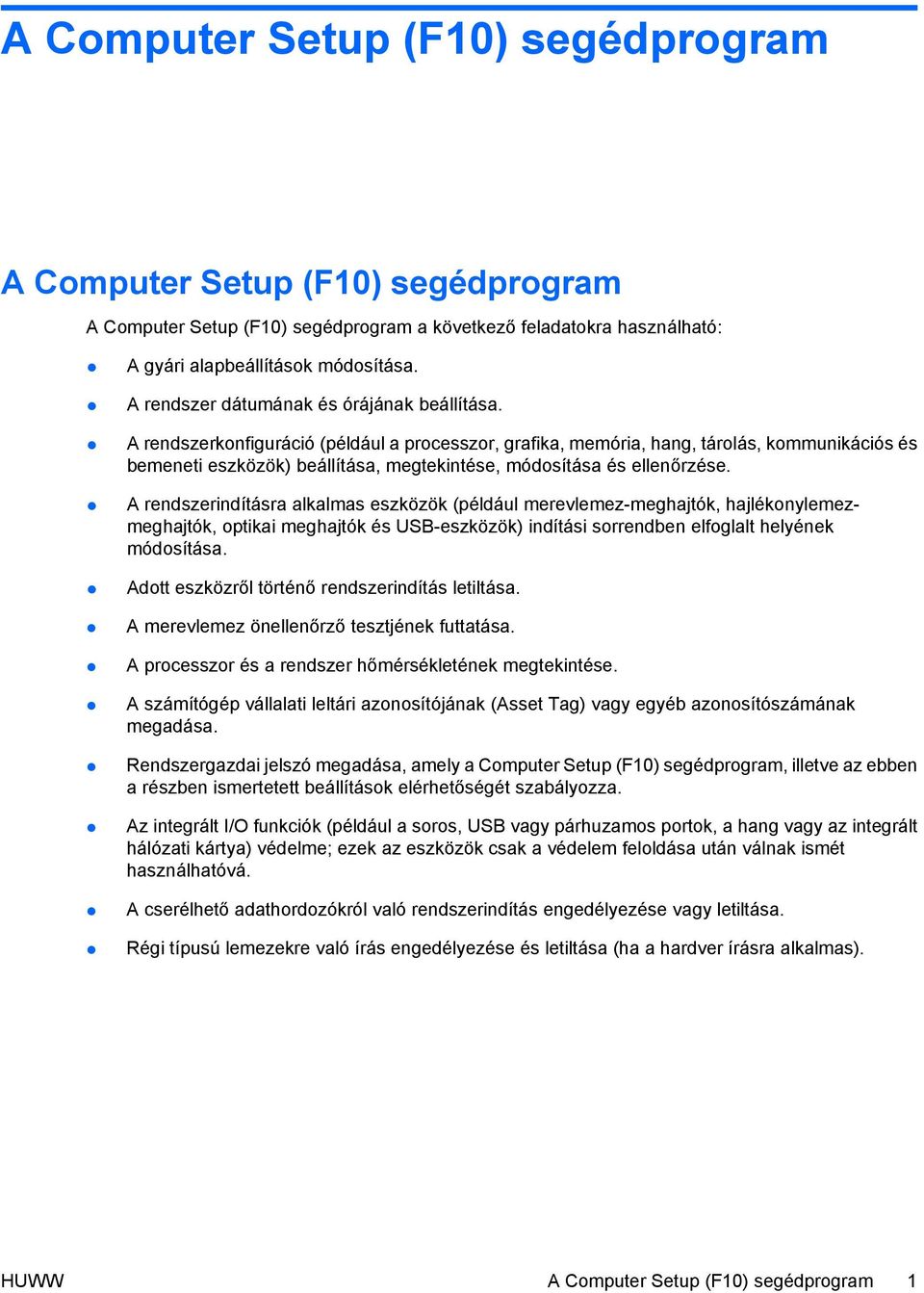

7 A Computer Setup (F10) segédprogram A Computer Setup (F10) segédprogram A Computer Setup (F10) segédprogram a következő feladatokra használható: A gyári alapbeállítások módosítása. A rendszer dátumának és órájának beállítása. A rendszerkonfiguráció (például a processzor, grafika, memória, hang, tárolás, kommunikációs és bemeneti eszközök) beállítása, megtekintése, módosítása és ellenőrzése. A rendszerindításra alkalmas eszközök (például merevlemez-meghajtók, hajlékonylemezmeghajtók, optikai meghajtók és USB-eszközök) indítási sorrendben elfoglalt helyének módosítása. Adott eszközről történő rendszerindítás letiltása. A merevlemez önellenőrző tesztjének futtatása. A processzor és a rendszer hőmérsékletének megtekintése. A számítógép vállalati leltári azonosítójának (Asset Tag) vagy egyéb azonosítószámának megadása. Rendszergazdai jelszó megadása, amely a Computer Setup (F10) segédprogram, illetve az ebben a részben ismertetett beállítások elérhetőségét szabályozza. Az integrált I/O funkciók (például a soros, USB vagy párhuzamos portok, a hang vagy az integrált hálózati kártya) védelme; ezek az eszközök csak a védelem feloldása után válnak ismét használhatóvá. A cserélhető adathordozókról való rendszerindítás engedélyezése vagy letiltása. Régi típusú lemezekre való írás engedélyezése és letiltása (ha a hardver írásra alkalmas). HUWW A Computer Setup (F10) segédprogram 1

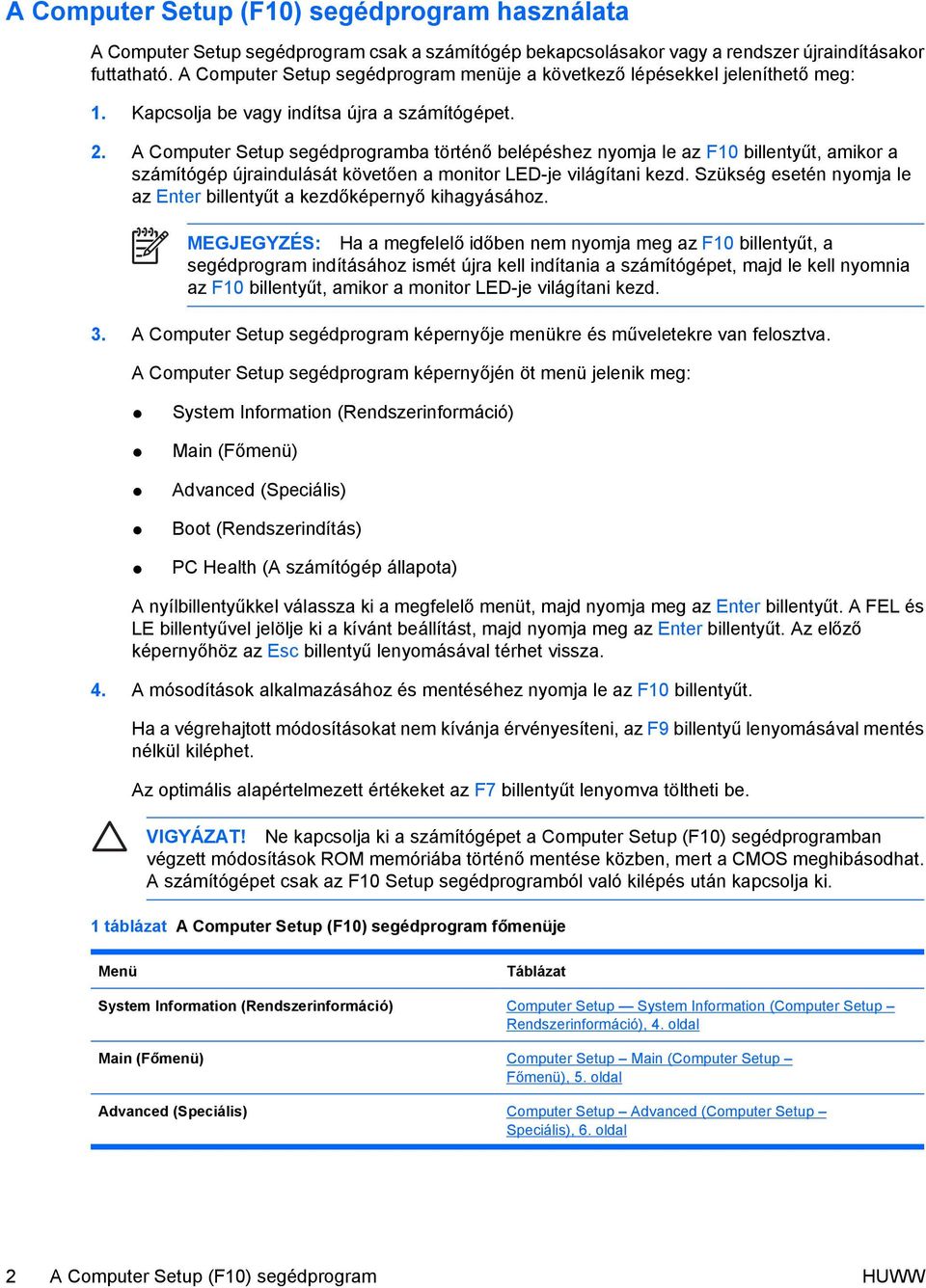

8 A Computer Setup (F10) segédprogram használata A Computer Setup segédprogram csak a számítógép bekapcsolásakor vagy a rendszer újraindításakor futtatható. A Computer Setup segédprogram menüje a következő lépésekkel jeleníthető meg: 1. Kapcsolja be vagy indítsa újra a számítógépet. 2. A Computer Setup segédprogramba történő belépéshez nyomja le az F10 billentyűt, amikor a számítógép újraindulását követően a monitor LED-je világítani kezd. Szükség esetén nyomja le az Enter billentyűt a kezdőképernyő kihagyásához. MEGJEGYZÉS: Ha a megfelelő időben nem nyomja meg az F10 billentyűt, a segédprogram indításához ismét újra kell indítania a számítógépet, majd le kell nyomnia az F10 billentyűt, amikor a monitor LED-je világítani kezd. 3. A Computer Setup segédprogram képernyője menükre és műveletekre van felosztva. A Computer Setup segédprogram képernyőjén öt menü jelenik meg: System Information (Rendszerinformáció) Main (Főmenü) Advanced (Speciális) Boot (Rendszerindítás) PC Health (A számítógép állapota) A nyílbillentyűkkel válassza ki a megfelelő menüt, majd nyomja meg az Enter billentyűt. A FEL és LE billentyűvel jelölje ki a kívánt beállítást, majd nyomja meg az Enter billentyűt. Az előző képernyőhöz az Esc billentyű lenyomásával térhet vissza. 4. A mósodítások alkalmazásához és mentéséhez nyomja le az F10 billentyűt. Ha a végrehajtott módosításokat nem kívánja érvényesíteni, az F9 billentyű lenyomásával mentés nélkül kiléphet. Az optimális alapértelmezett értékeket az F7 billentyűt lenyomva töltheti be. VIGYÁZAT! Ne kapcsolja ki a számítógépet a Computer Setup (F10) segédprogramban végzett módosítások ROM memóriába történő mentése közben, mert a CMOS meghibásodhat. A számítógépet csak az F10 Setup segédprogramból való kilépés után kapcsolja ki. 1 táblázat A Computer Setup (F10) segédprogram főmenüje Menü Táblázat System Information (Rendszerinformáció) Computer Setup System Information (Computer Setup Rendszerinformáció), 4. oldal Main (Főmenü) Computer Setup Main (Computer Setup Főmenü), 5. oldal Advanced (Speciális) Computer Setup Advanced (Computer Setup Speciális), 6. oldal 2 A Computer Setup (F10) segédprogram HUWW

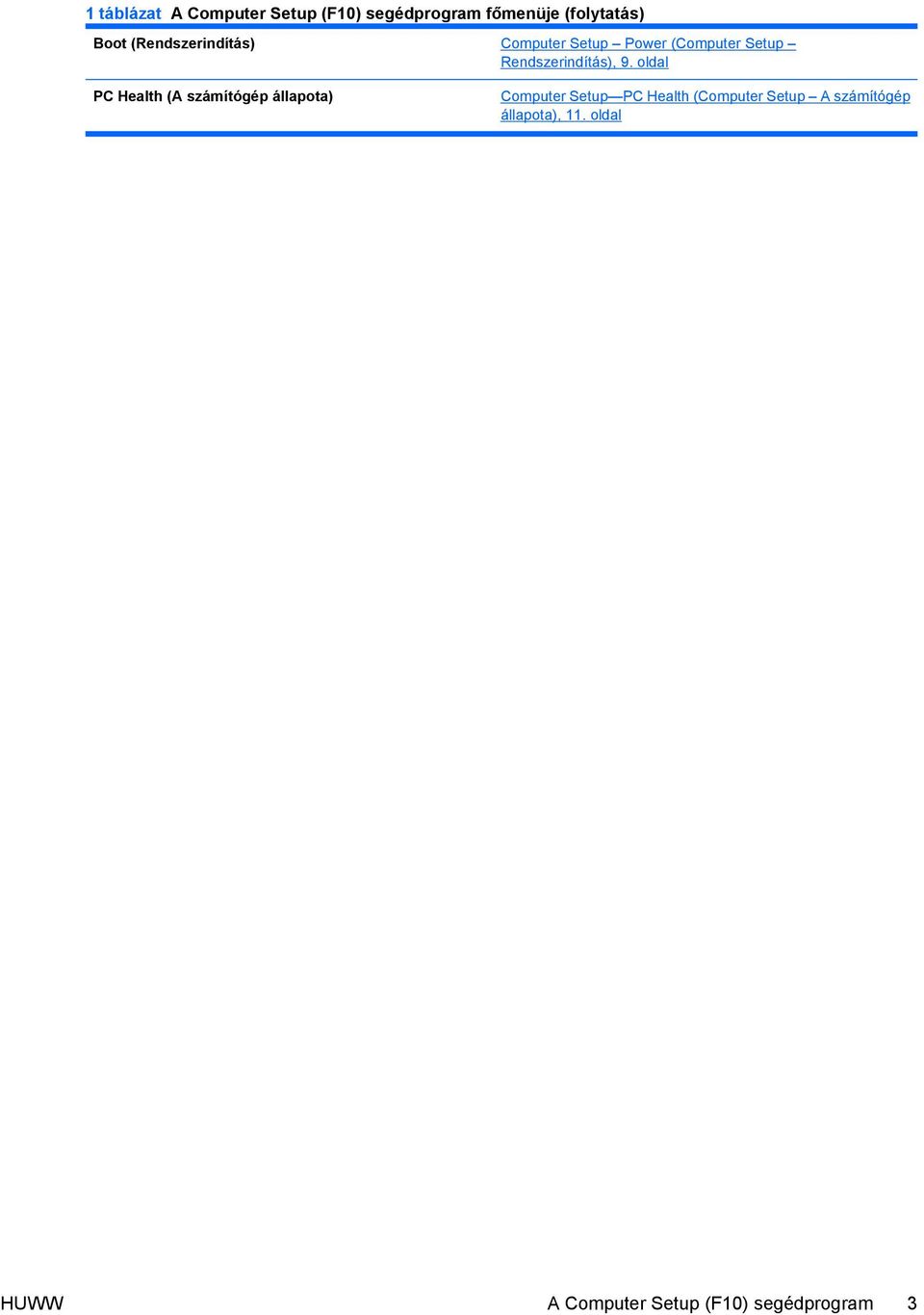

9 1 táblázat A Computer Setup (F10) segédprogram főmenüje (folytatás) Boot (Rendszerindítás) Computer Setup Power (Computer Setup Rendszerindítás), 9. oldal PC Health (A számítógép állapota) Computer Setup PC Health (Computer Setup A számítógép állapota), 11. oldal HUWW A Computer Setup (F10) segédprogram 3

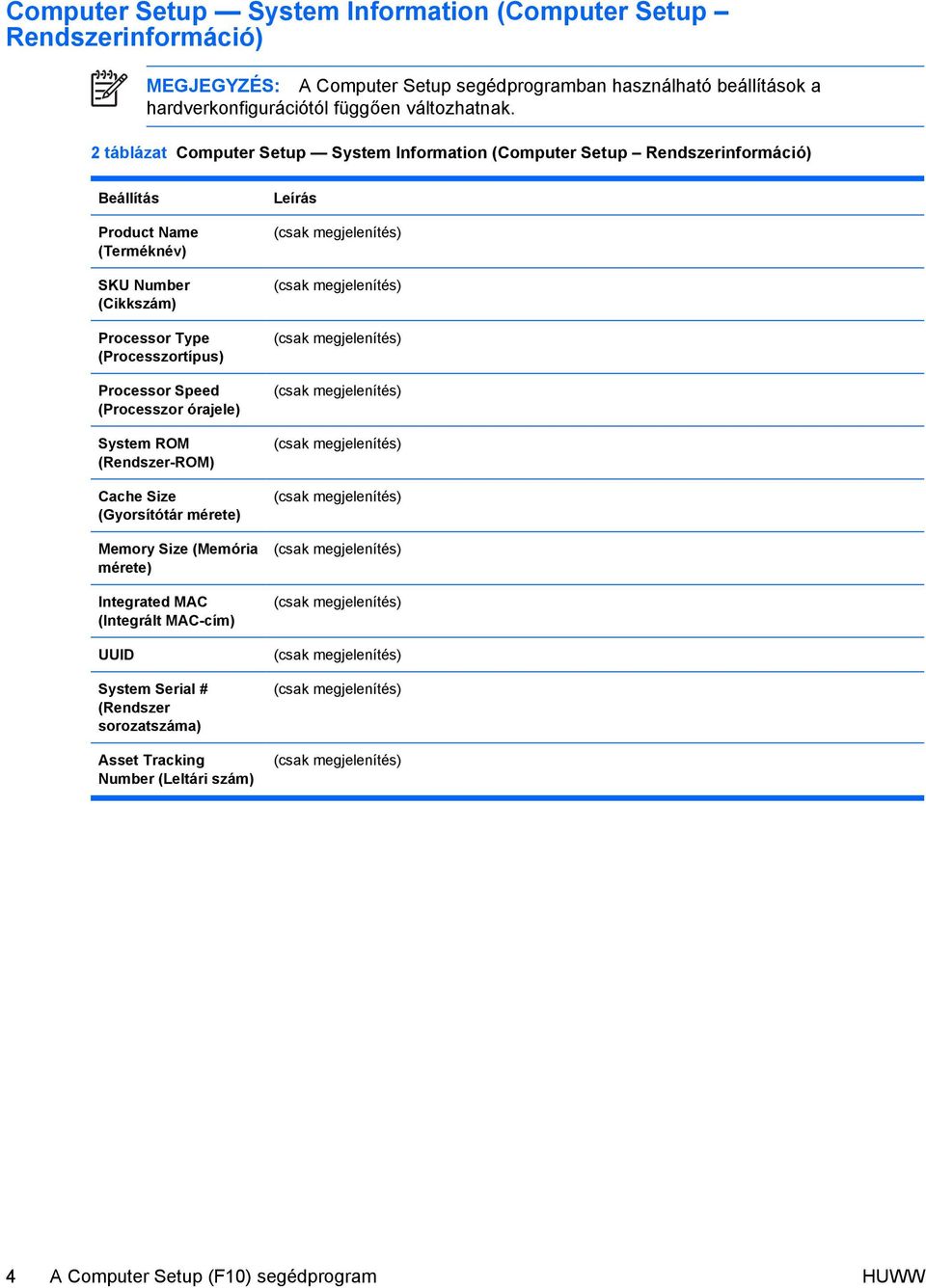

10 Computer Setup System Information (Computer Setup Rendszerinformáció) MEGJEGYZÉS: A Computer Setup segédprogramban használható beállítások a hardverkonfigurációtól függően változhatnak. 2 táblázat Computer Setup System Information (Computer Setup Rendszerinformáció) Beállítás Product Name (Terméknév) SKU Number (Cikkszám) Processor Type (Processzortípus) Processor Speed (Processzor órajele) System ROM (Rendszer-ROM) Cache Size (Gyorsítótár mérete) Memory Size (Memória mérete) Integrated MAC (Integrált MAC-cím) UUID System Serial # (Rendszer sorozatszáma) Asset Tracking Number (Leltári szám) Leírás 4 A Computer Setup (F10) segédprogram HUWW

11 Computer Setup Main (Computer Setup Főmenü) MEGJEGYZÉS: A Computer Setup segédprogramban használható beállítások a hardverkonfigurációtól függően változhatnak. 3 táblázat Computer Setup Main (Computer Setup Főmenü) Beállítás Date (mm:dd:yy) (Dátum hh:nn:éé) Time (hh:mm:ss) (Idő óó:pp:mm) SATA 1 port Leírás Lehetővé teszi a rendszer dátumának beállítását. Lehetővé teszi a rendszeridő beállítását. Ezek mindegyike a következőket teszi lehetővé: SATA 2 port Merevlemez-önellenőrzés futtatása a kijelölt csatornán: SATA 3 port SATA 4 port SMART Status Check (SMART állapotellenőrzés) HDD Short Self-Test (Gyors merevlemez-önellenőrzés) HDD Extended Self-Test (Részletes merevlemez-önellenőrzés) Merevlemez-méret és fej automatikus észlelése A kiválasztott csatorna elérési módjának beállítása: None (Nincs) Auto (Automatikus) A kiválasztott csatorna elérési módjának beállítása: Large (Nagy) Auto (Automatikus) Megjelenítés: Firmware Capacity (Kapacitás) Cylinder (Cilinder) Head (Fej) Precomp (Előkompenzáció) Landing Zone (Parkolóterület) Sector (Szektor) Onboard FDC Controller (Alaplapi hajlékonylemezmeghajt ó-vezérlő) Drive A (A meghajtó) A hajlékonylemez-vezérlő engedélyezése és letiltása. Az A meghajtó a következőkre állítható be: None (Nincs) 1.44M, 3.5 in. (1,44 MB, 3,5") HUWW A Computer Setup (F10) segédprogram 5

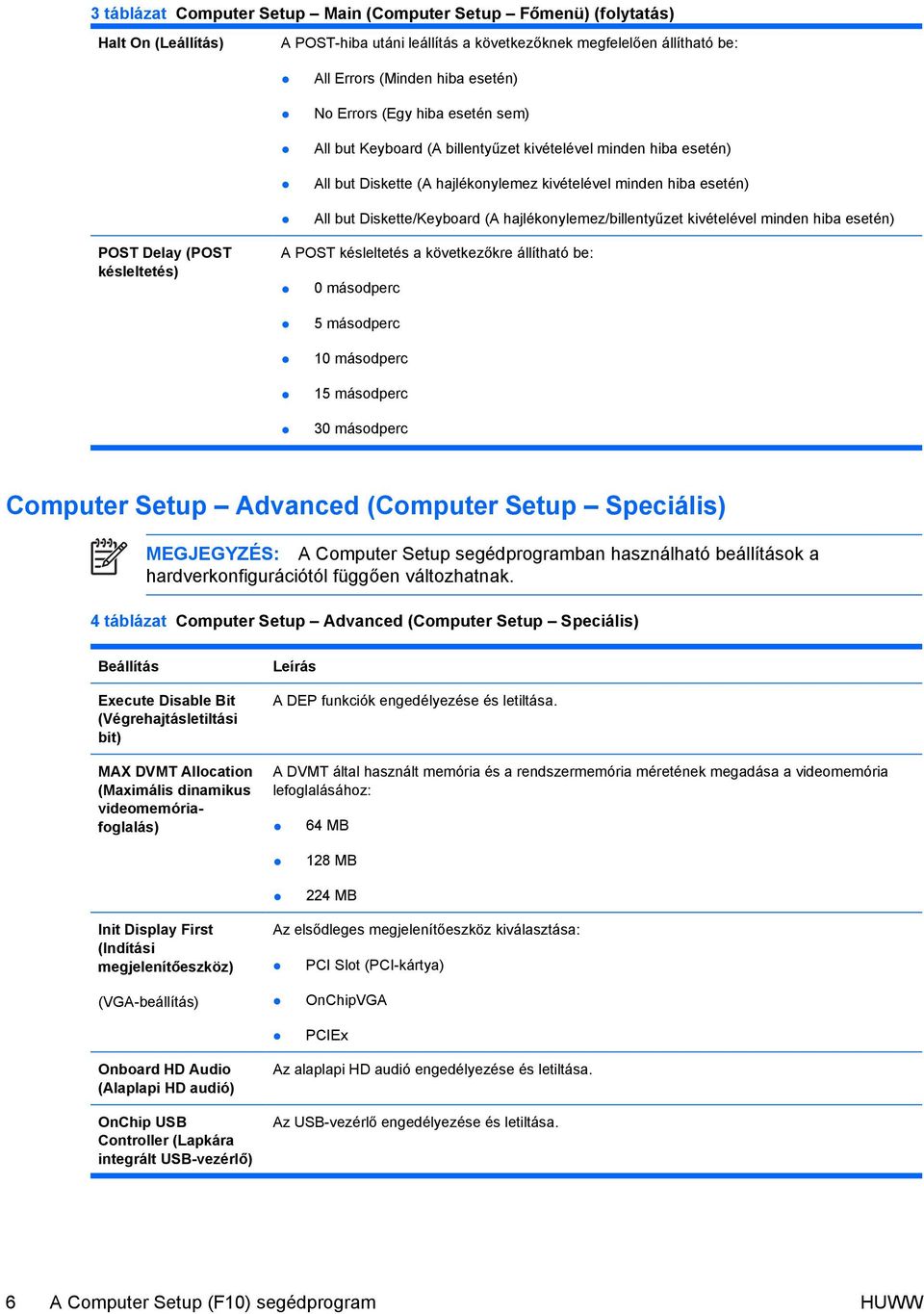

12 3 táblázat Computer Setup Main (Computer Setup Főmenü) (folytatás) Halt On (Leállítás) A POST-hiba utáni leállítás a következőknek megfelelően állítható be: All Errors (Minden hiba esetén) No Errors (Egy hiba esetén sem) All but Keyboard (A billentyűzet kivételével minden hiba esetén) All but Diskette (A hajlékonylemez kivételével minden hiba esetén) All but Diskette/Keyboard (A hajlékonylemez/billentyűzet kivételével minden hiba esetén) POST Delay (POST késleltetés) A POST késleltetés a következőkre állítható be: 0 másodperc 5 másodperc 10 másodperc 15 másodperc 30 másodperc Computer Setup Advanced (Computer Setup Speciális) MEGJEGYZÉS: A Computer Setup segédprogramban használható beállítások a hardverkonfigurációtól függően változhatnak. 4 táblázat Computer Setup Advanced (Computer Setup Speciális) Beállítás Execute Disable Bit (Végrehajtásletiltási bit) MAX DVMT Allocation (Maximális dinamikus videomemóriafoglalás) Leírás A DEP funkciók engedélyezése és letiltása. A DVMT által használt memória és a rendszermemória méretének megadása a videomemória lefoglalásához: 64 MB 128 MB 224 MB Init Display First (Indítási megjelenítőeszköz) Az elsődleges megjelenítőeszköz kiválasztása: PCI Slot (PCI-kártya) (VGA-beállítás) OnChipVGA PCIEx Onboard HD Audio (Alaplapi HD audió) OnChip USB Controller (Lapkára integrált USB-vezérlő) Az alaplapi HD audió engedélyezése és letiltása. Az USB-vezérlő engedélyezése és letiltása. 6 A Computer Setup (F10) segédprogram HUWW

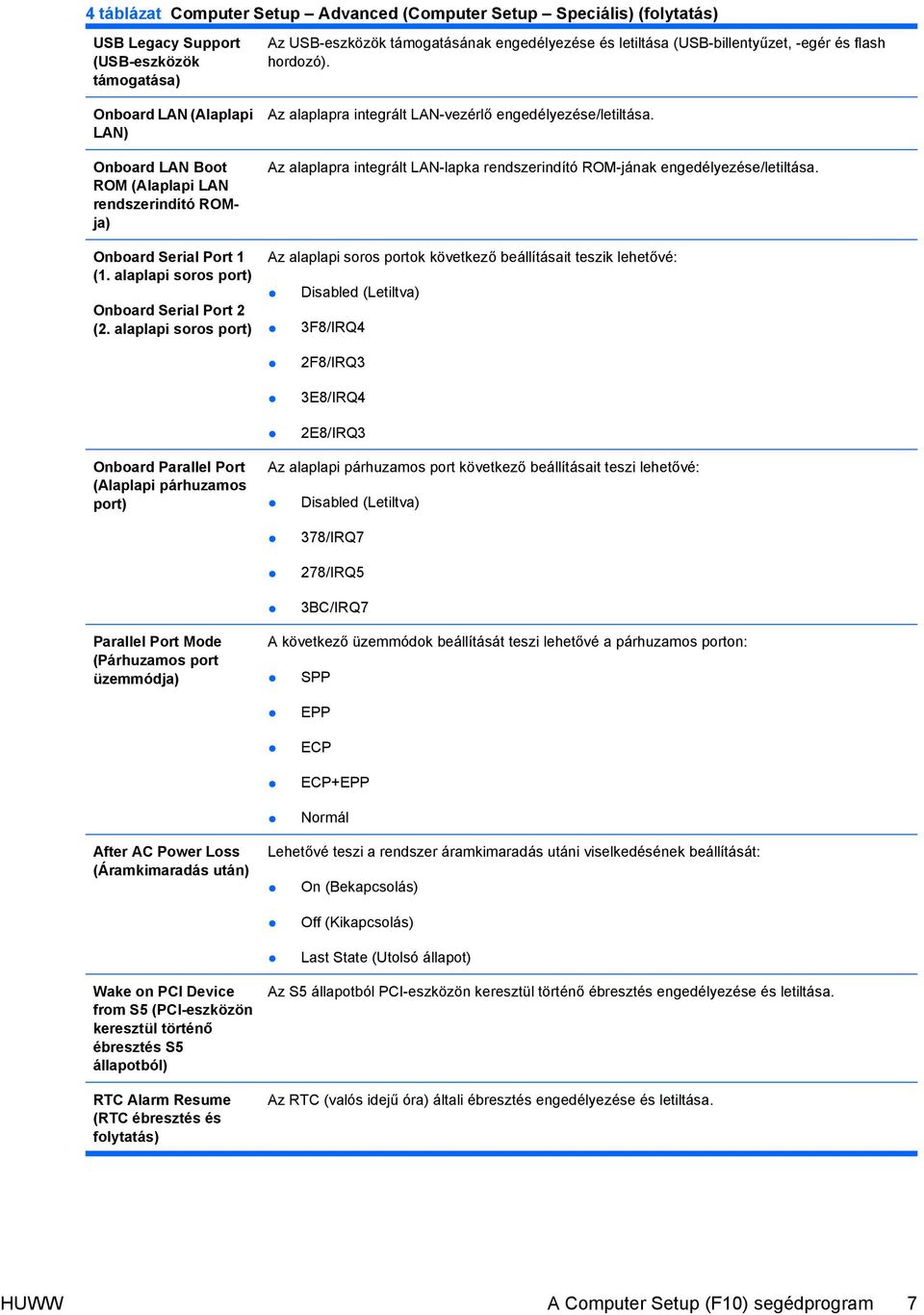

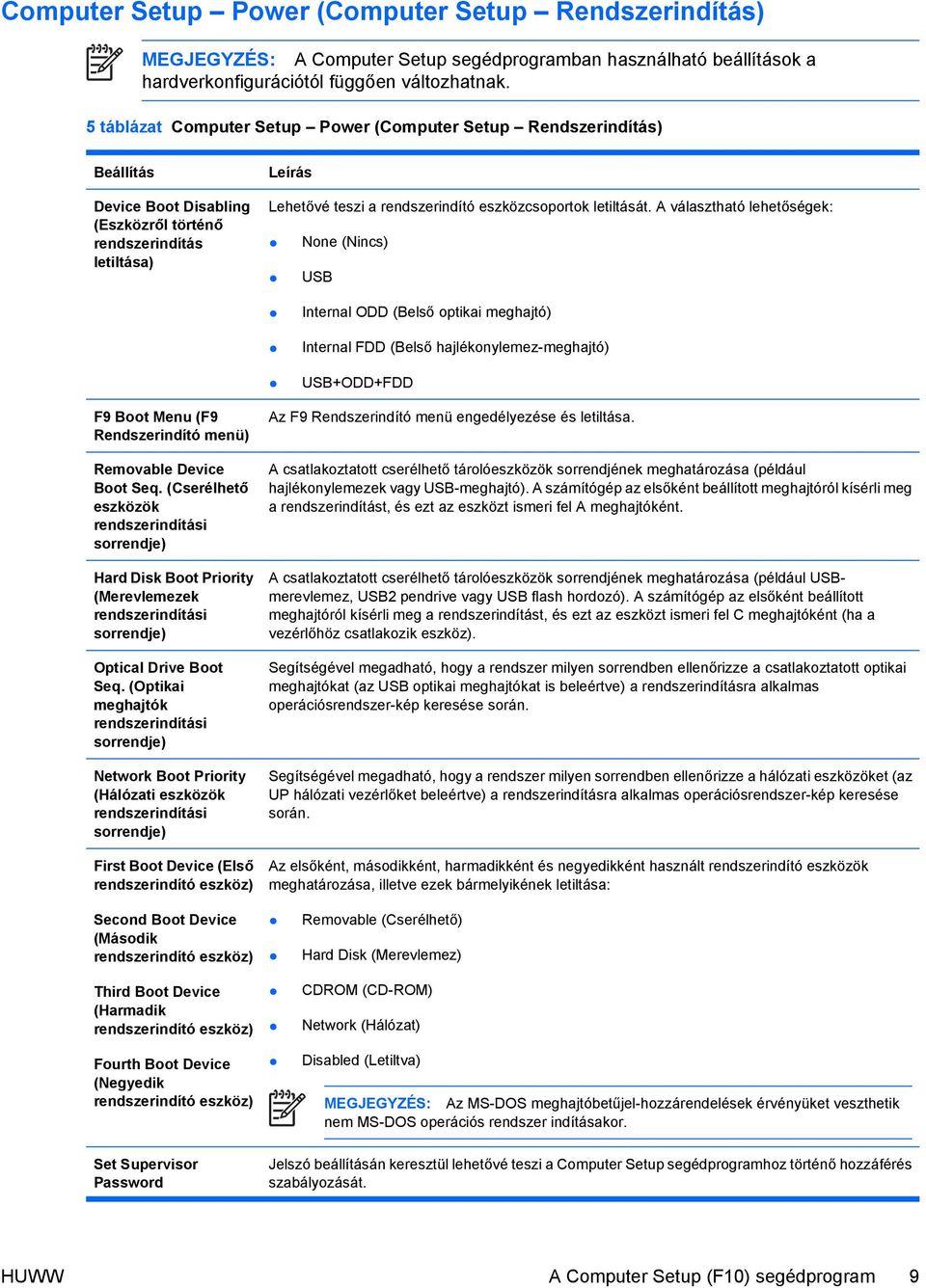

13 4 táblázat Computer Setup Advanced (Computer Setup Speciális) (folytatás) USB Legacy Support (USB-eszközök támogatása) Onboard LAN (Alaplapi LAN) Onboard LAN Boot ROM (Alaplapi LAN rendszerindító ROMja) Onboard Serial Port 1 (1. alaplapi soros port) Onboard Serial Port 2 (2. alaplapi soros port) Az USB-eszközök támogatásának engedélyezése és letiltása (USB-billentyűzet, -egér és flash hordozó). Az alaplapra integrált LAN-vezérlő engedélyezése/letiltása. Az alaplapra integrált LAN-lapka rendszerindító ROM-jának engedélyezése/letiltása. Az alaplapi soros portok következő beállításait teszik lehetővé: Disabled (Letiltva) 3F8/IRQ4 2F8/IRQ3 3E8/IRQ4 2E8/IRQ3 Onboard Parallel Port (Alaplapi párhuzamos port) Az alaplapi párhuzamos port következő beállításait teszi lehetővé: Disabled (Letiltva) 378/IRQ7 278/IRQ5 3BC/IRQ7 Parallel Port Mode (Párhuzamos port üzemmódja) A következő üzemmódok beállítását teszi lehetővé a párhuzamos porton: SPP EPP ECP ECP+EPP Normál After AC Power Loss (Áramkimaradás után) Lehetővé teszi a rendszer áramkimaradás utáni viselkedésének beállítását: On (Bekapcsolás) Off (Kikapcsolás) Last State (Utolsó állapot) Wake on PCI Device from S5 (PCI-eszközön keresztül történő ébresztés S5 állapotból) RTC Alarm Resume (RTC ébresztés és folytatás) Az S5 állapotból PCI-eszközön keresztül történő ébresztés engedélyezése és letiltása. Az RTC (valós idejű óra) általi ébresztés engedélyezése és letiltása. HUWW A Computer Setup (F10) segédprogram 7

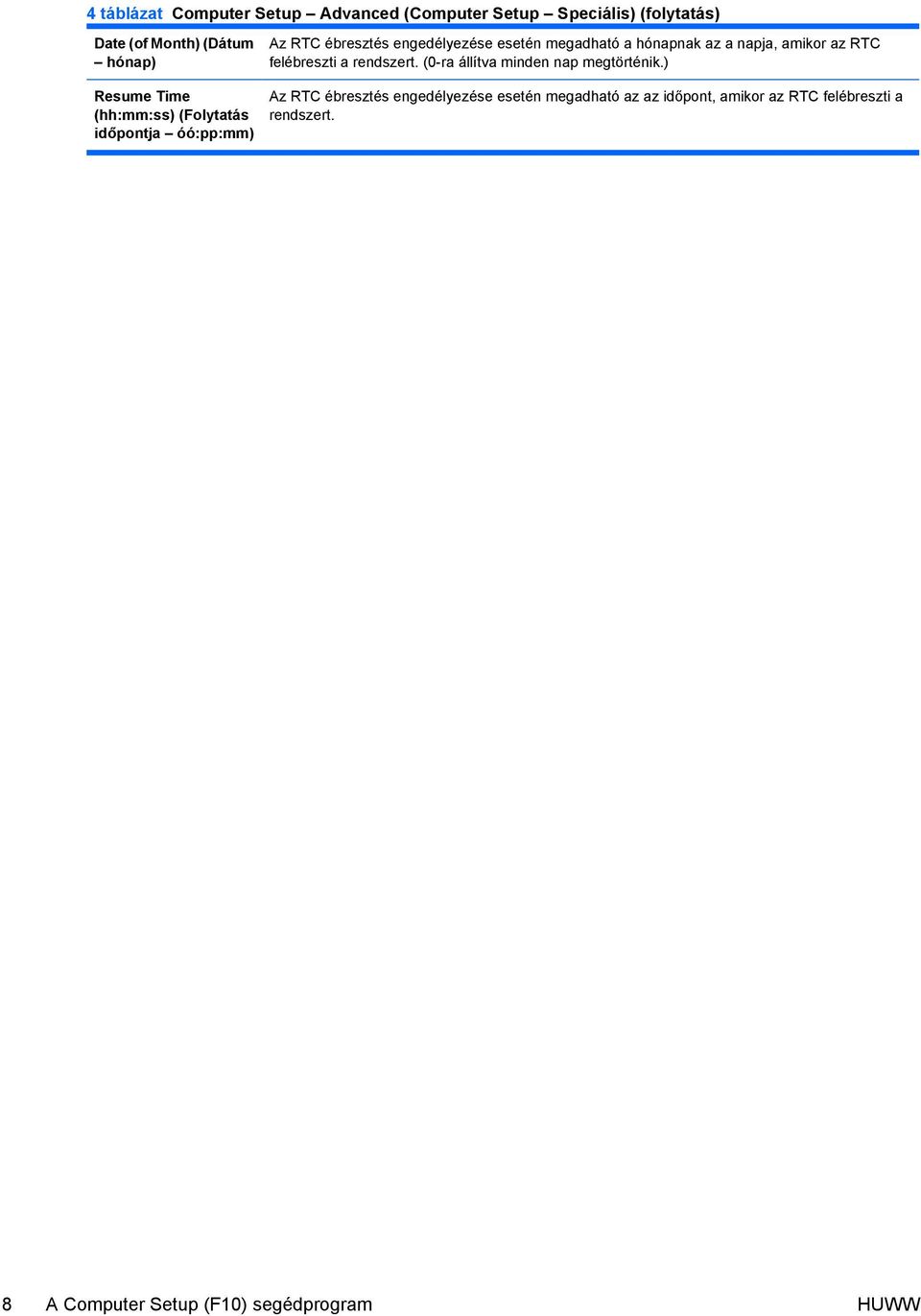

14 4 táblázat Computer Setup Advanced (Computer Setup Speciális) (folytatás) Date (of Month) (Dátum hónap) Resume Time (hh:mm:ss) (Folytatás időpontja óó:pp:mm) Az RTC ébresztés engedélyezése esetén megadható a hónapnak az a napja, amikor az RTC felébreszti a rendszert. (0-ra állítva minden nap megtörténik.) Az RTC ébresztés engedélyezése esetén megadható az az időpont, amikor az RTC felébreszti a rendszert. 8 A Computer Setup (F10) segédprogram HUWW

15 Computer Setup Power (Computer Setup Rendszerindítás) MEGJEGYZÉS: A Computer Setup segédprogramban használható beállítások a hardverkonfigurációtól függően változhatnak. 5 táblázat Computer Setup Power (Computer Setup Rendszerindítás) Beállítás Device Boot Disabling (Eszközről történő rendszerindítás letiltása) Leírás Lehetővé teszi a rendszerindító eszközcsoportok letiltását. A választható lehetőségek: None (Nincs) USB Internal ODD (Belső optikai meghajtó) Internal FDD (Belső hajlékonylemez-meghajtó) USB+ODD+FDD F9 Boot Menu (F9 Rendszerindító menü) Removable Device Boot Seq. (Cserélhető eszközök rendszerindítási sorrendje) Hard Disk Boot Priority (Merevlemezek rendszerindítási sorrendje) Optical Drive Boot Seq. (Optikai meghajtók rendszerindítási sorrendje) Network Boot Priority (Hálózati eszközök rendszerindítási sorrendje) First Boot Device (Első rendszerindító eszköz) Az F9 Rendszerindító menü engedélyezése és letiltása. A csatlakoztatott cserélhető tárolóeszközök sorrendjének meghatározása (például hajlékonylemezek vagy USB-meghajtó). A számítógép az elsőként beállított meghajtóról kísérli meg a rendszerindítást, és ezt az eszközt ismeri fel A meghajtóként. A csatlakoztatott cserélhető tárolóeszközök sorrendjének meghatározása (például USBmerevlemez, USB2 pendrive vagy USB flash hordozó). A számítógép az elsőként beállított meghajtóról kísérli meg a rendszerindítást, és ezt az eszközt ismeri fel C meghajtóként (ha a vezérlőhöz csatlakozik eszköz). Segítségével megadható, hogy a rendszer milyen sorrendben ellenőrizze a csatlakoztatott optikai meghajtókat (az USB optikai meghajtókat is beleértve) a rendszerindításra alkalmas operációsrendszer-kép keresése során. Segítségével megadható, hogy a rendszer milyen sorrendben ellenőrizze a hálózati eszközöket (az UP hálózati vezérlőket beleértve) a rendszerindításra alkalmas operációsrendszer-kép keresése során. Az elsőként, másodikként, harmadikként és negyedikként használt rendszerindító eszközök meghatározása, illetve ezek bármelyikének letiltása: Second Boot Device (Második rendszerindító eszköz) Third Boot Device (Harmadik rendszerindító eszköz) Fourth Boot Device (Negyedik rendszerindító eszköz) Removable (Cserélhető) Hard Disk (Merevlemez) CDROM (CD-ROM) Network (Hálózat) Disabled (Letiltva) MEGJEGYZÉS: Az MS-DOS meghajtóbetűjel-hozzárendelések érvényüket veszthetik nem MS-DOS operációs rendszer indításakor. Set Supervisor Password Jelszó beállításán keresztül lehetővé teszi a Computer Setup segédprogramhoz történő hozzáférés szabályozását. HUWW A Computer Setup (F10) segédprogram 9

16 5 táblázat Computer Setup Power (Computer Setup Rendszerindítás) (folytatás) (Rendszergazdai jelszó beállítása) Set User Password (Felhasználói jelszó beállítása) Security Option (Biztonsági beállítás) Jelszó beállításán keresztül lehetővé teszi a számítógéphez történő hozzáférés szabályozását. (Felhasználói jelszó csak a rendszergazdai jelszó beállítása után állítható be.) A biztonsági beállítás lehet Setup (Beállítás) vagy System (Rendszer), azaz előírható a jelszó kérése a rendszer minden indításakor, vagy csak a Computer Setup programba történő belépéskor. 10 A Computer Setup (F10) segédprogram HUWW

17 Computer Setup PC Health (Computer Setup A számítógép állapota) MEGJEGYZÉS: A Computer Setup segédprogramban használható beállítások a hardverkonfigurációtól függően változhatnak. 6 táblázat Computer Setup PC Health (Computer Setup A számítógép állapota) Beállítás System Fan Fail Check (Hűtőventilátor meghibásodásának ellenőrzése) Smart Fan Function (Intelligens hűtő funkció) Current CPU Temperature (Processzor jelenlegi hőmérséklete) Current CPU Temperature (Rendszer jelenlegi hőmérséklete) Current CPU Fan Speed (Processzorhűtő jelenlegi fordulatszáma) Current System Fan Speed (Rendszerhűtő jelenlegi fordulatszáma) Vcore (Magfeszültség) Leírás A hűtőventilátor rendszerindításkor történő ellenőrzésének engedélyezése és letiltása. Az intelligens hűtőfunkciók engedélyezése és letiltása. 12 V 5 V VCC (V) VBAT (V) 5VSB (V) HUWW A Computer Setup (F10) segédprogram 11

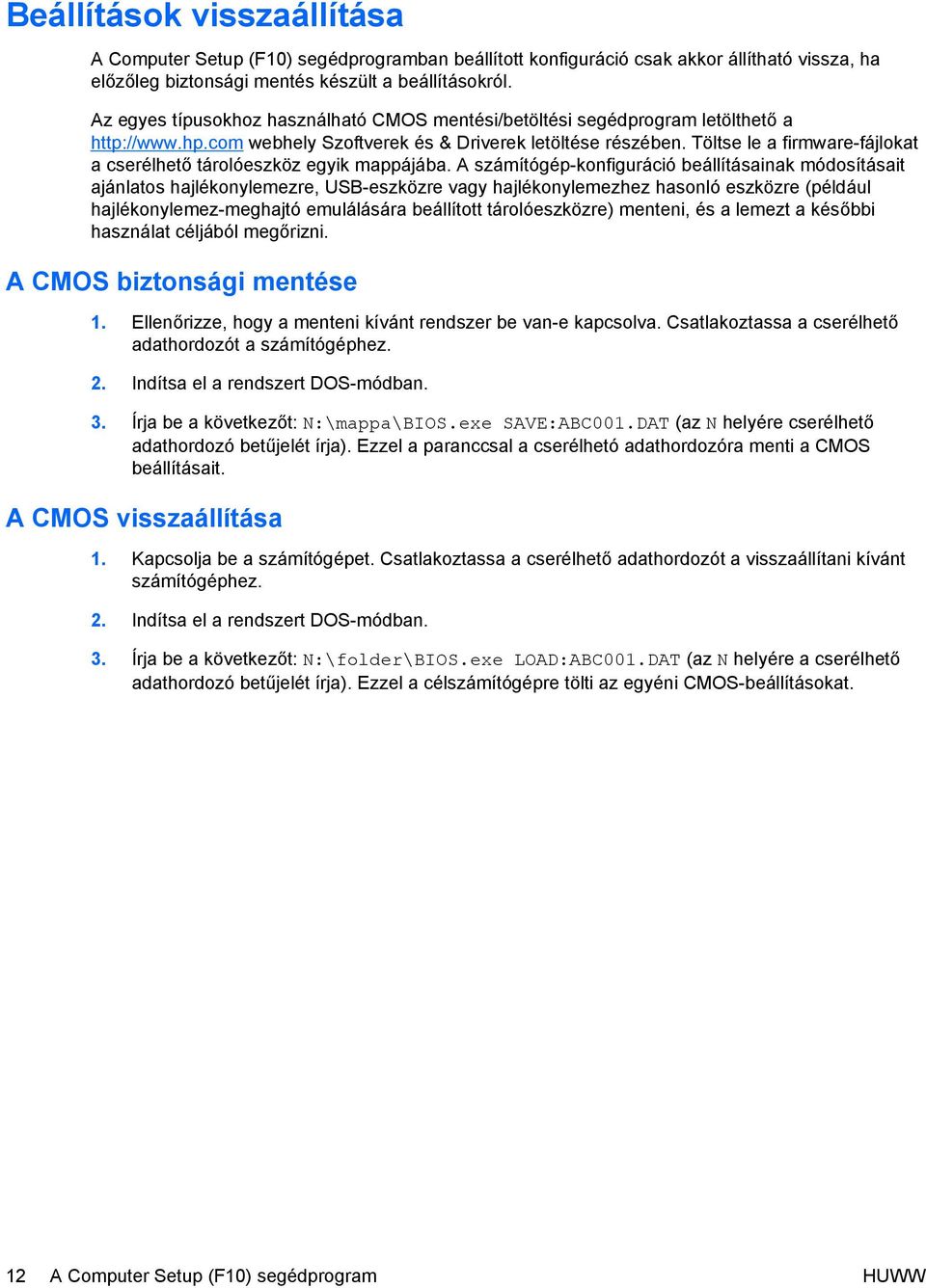

18 Beállítások visszaállítása A Computer Setup (F10) segédprogramban beállított konfiguráció csak akkor állítható vissza, ha előzőleg biztonsági mentés készült a beállításokról. Az egyes típusokhoz használható CMOS mentési/betöltési segédprogram letölthető a webhely Szoftverek és & Driverek letöltése részében. Töltse le a firmware-fájlokat a cserélhető tárolóeszköz egyik mappájába. A számítógép-konfiguráció beállításainak módosításait ajánlatos hajlékonylemezre, USB-eszközre vagy hajlékonylemezhez hasonló eszközre (például hajlékonylemez-meghajtó emulálására beállított tárolóeszközre) menteni, és a lemezt a későbbi használat céljából megőrizni. A CMOS biztonsági mentése 1. Ellenőrizze, hogy a menteni kívánt rendszer be van-e kapcsolva. Csatlakoztassa a cserélhető adathordozót a számítógéphez. 2. Indítsa el a rendszert DOS-módban. 3. Írja be a következőt: N:\mappa\BIOS.exe SAVE:ABC001.DAT (az N helyére cserélhető adathordozó betűjelét írja). Ezzel a paranccsal a cserélhetó adathordozóra menti a CMOS beállításait. A CMOS visszaállítása 1. Kapcsolja be a számítógépet. Csatlakoztassa a cserélhető adathordozót a visszaállítani kívánt számítógéphez. 2. Indítsa el a rendszert DOS-módban. 3. Írja be a következőt: N:\folder\BIOS.exe LOAD:ABC001.DAT (az N helyére a cserélhető adathordozó betűjelét írja). Ezzel a célszámítógépre tölti az egyéni CMOS-beállításokat. 12 A Computer Setup (F10) segédprogram HUWW
