Fényszabályozás. Greg Buczny

Átírás

1 Fényszabályozás Greg Buczny

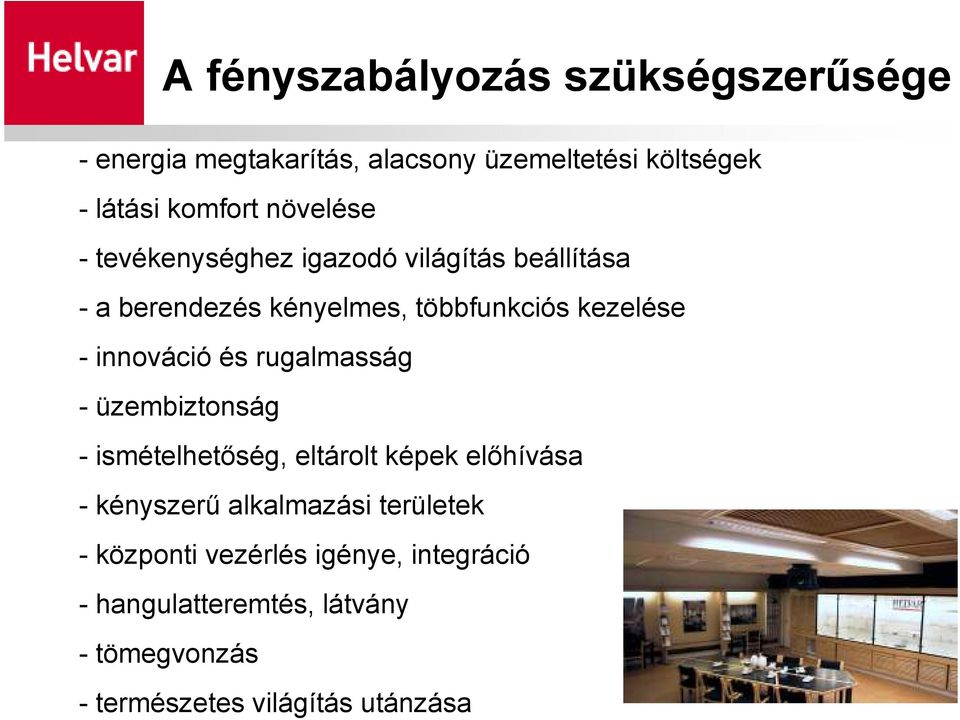

2 A fényszabályozás szükségszerősége - energia megtakarítás, alacsony üzemeltetési költségek - látási komfort növelése - tevékenységhez igazodó világítás beállítása - a berendezés kényelmes, többfunkciós kezelése - innováció és rugalmasság - üzembiztonság - ismételhetıség, eltárolt képek elıhívása - kényszerő alkalmazási területek - központi vezérlés igénye, integráció - hangulatteremtés, látvány - tömegvonzás - természetes világítás utánzása

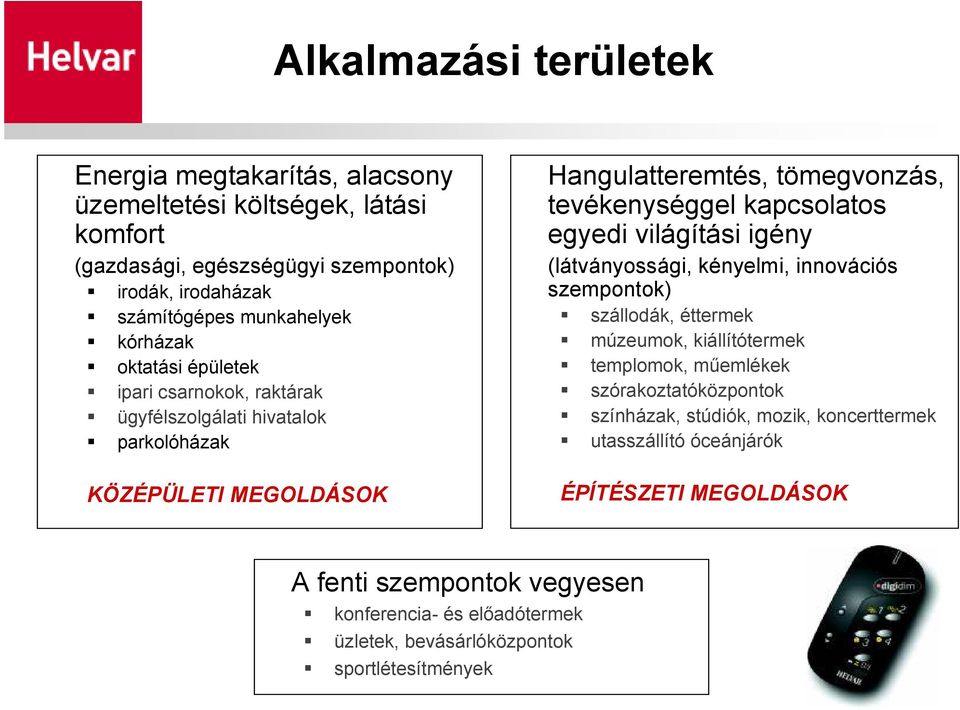

3 Alkalmazási területek Energia megtakarítás, alacsony üzemeltetési költségek, látási komfort (gazdasági, egészségügyi szempontok) irodák, irodaházak számítógépes munkahelyek kórházak oktatási épületek ipari csarnokok, raktárak ügyfélszolgálati hivatalok parkolóházak KÖZÉPÜLETI MEGOLDÁSOK Hangulatteremtés, tömegvonzás, tevékenységgel kapcsolatos egyedi világítási igény (látványossági, kényelmi, innovációs szempontok) szállodák, éttermek múzeumok, kiállítótermek templomok, mőemlékek szórakoztatóközpontok színházak, stúdiók, mozik, koncerttermek utasszállító óceánjárók ÉPÍTÉSZETI MEGOLDÁSOK A fenti szempontok vegyesen konferencia- és elıadótermek üzletek, bevásárlóközpontok sportlétesítmények

4 A fényszabályozás alapjai

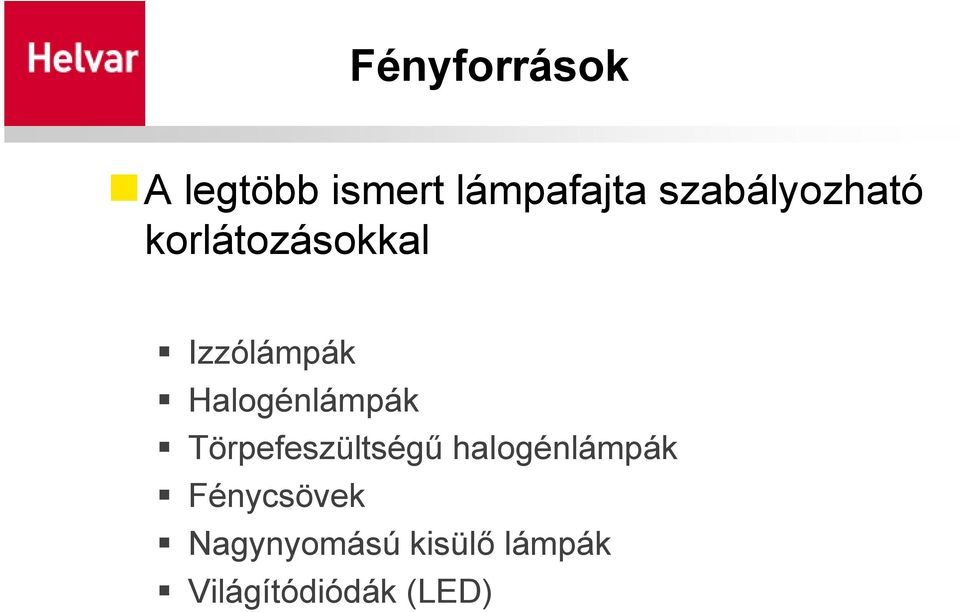

5 Fényforrások A legtöbb ismert lámpafajta szabályozható korlátozásokkal Izzólámpák Halogénlámpák Törpefeszültségő halogénlámpák Fénycsövek Nagynyomású kisülı lámpák Világítódiódák (LED)

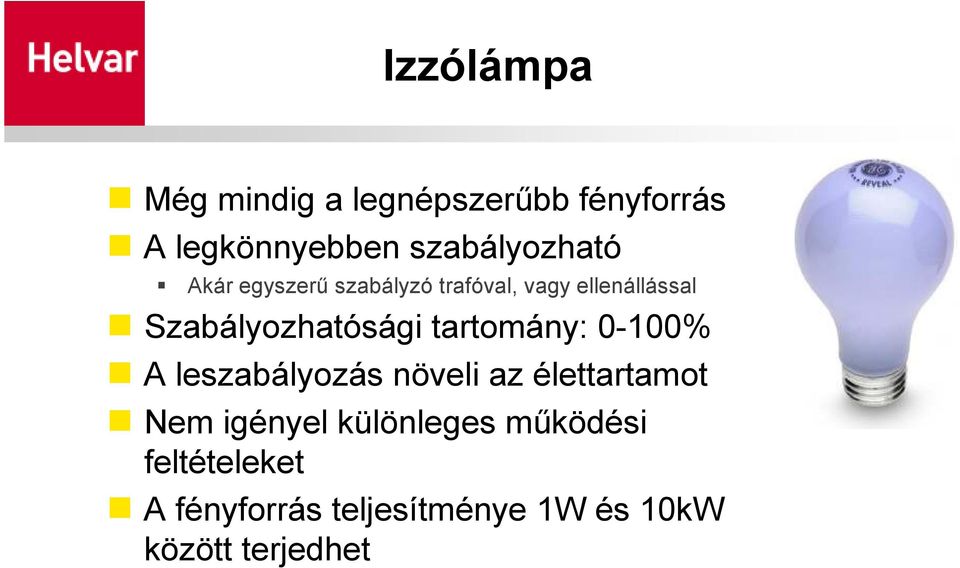

6 Izzólámpa Még mindig a legnépszerőbb fényforrás A legkönnyebben szabályozható Akár egyszerő szabályzó trafóval, vagy ellenállással Szabályozhatósági tartomány: 0-100% A leszabályozás növeli az élettartamot Nem igényel különleges mőködési feltételeket A fényforrás teljesítménye 1W és 10kW között terjedhet

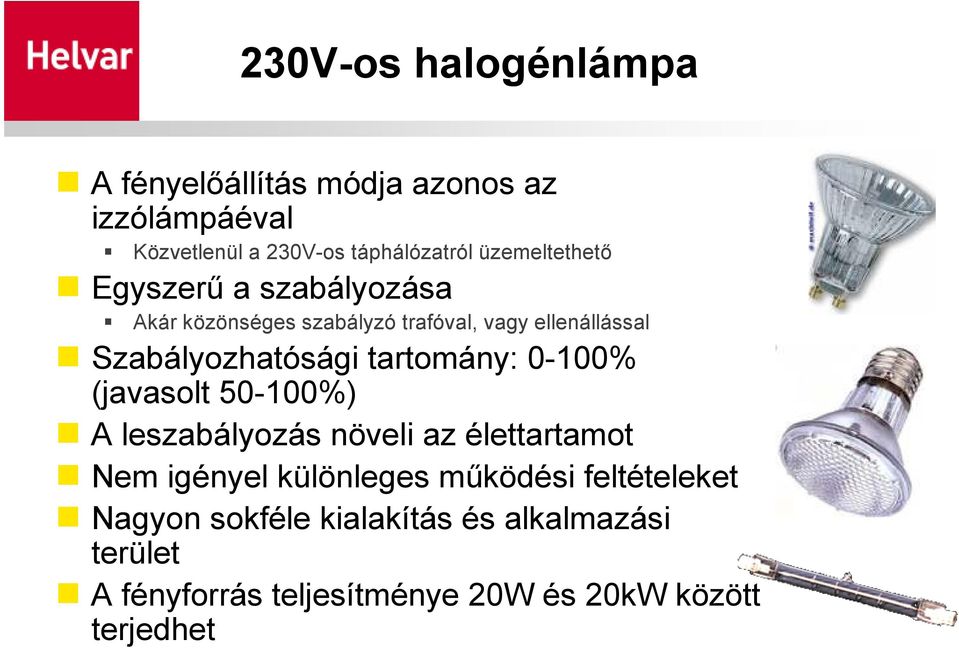

7 230V-os halogénlámpa A fényelıállítás módja azonos az izzólámpáéval Közvetlenül a 230V-os táphálózatról üzemeltethetı Egyszerő a szabályozása Akár közönséges szabályzó trafóval, vagy ellenállással Szabályozhatósági tartomány: 0-100% (javasolt %) A leszabályozás növeli az élettartamot Nem igényel különleges mőködési feltételeket Nagyon sokféle kialakítás és alkalmazási terület A fényforrás teljesítménye 20W és 20kW között terjedhet

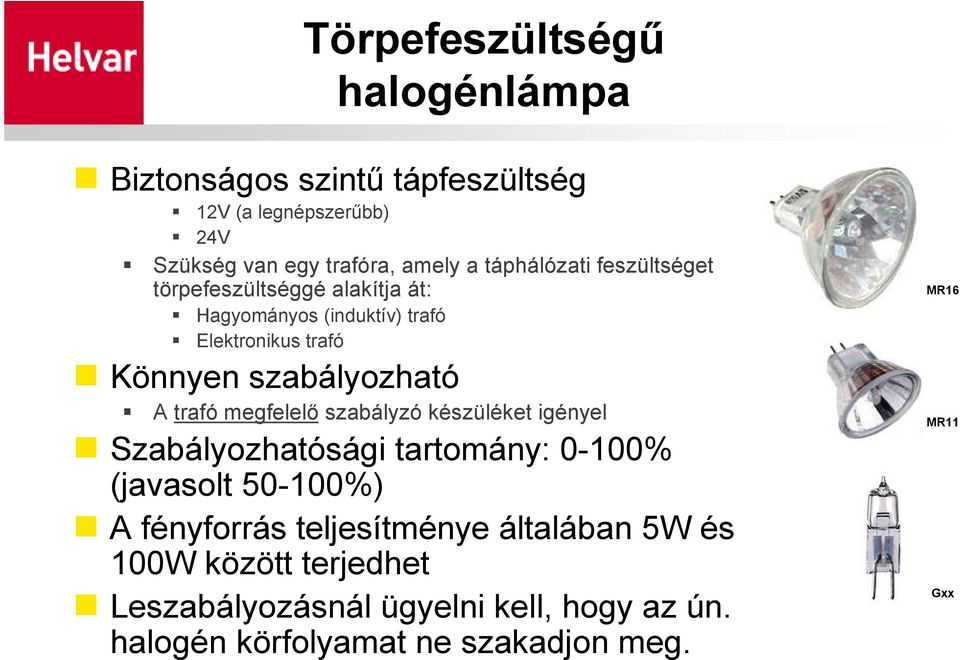

8 Törpefeszültségő halogénlámpa Biztonságos szintő tápfeszültség 12V (a legnépszerőbb) 24V Szükség van egy trafóra, amely a táphálózati feszültséget törpefeszültséggé alakítja át: Hagyományos (induktív) trafó Elektronikus trafó Könnyen szabályozható A trafó megfelelı szabályzó készüléket igényel Szabályozhatósági tartomány: 0-100% (javasolt %) A fényforrás teljesítménye általában 5W és 100W között terjedhet Leszabályozásnál ügyelni kell, hogy az ún. halogén körfolyamat ne szakadjon meg. MR16 MR11 Gxx

9 Fénycsövek Az ipari, kereskedelmi és közületi világítás legnépszerőbb fényforrása Különbözı méretek, kialakítások és teljesítmények T16, T8, T5, T4, T2 TC-L, TC-T, TC-D, TC-S, TC-F Az elıtét alkalmazása nélkülözhetetlen Hagyományos (induktív) fojtó Elektronikus elıtét Könnyen szabályozható megfelelı elektronikus elıtéttel Szükség van megfelelı szabályzókészülékre elıtéttıl függıen 1-10V, DSI, DALI, DMX Szabályozhatósági tartomány: 1-100% (elıfordul 3-100%) A becsavarható kompakt fénycsövek a tápfeszültség változtatásával korlátozottan szabályozhatók A fényforrás teljesítménye általában 4W és 160W között terjed.

10 Nagynyomású kisülılámpák Különbözı méretek, kialakítás és teljesítmény Szükséges az elıtét alkalmazása Induktív elıtét Elektronikus elıtét Nehezen szabályozható Megfelelı szabályzókészülékre van szükség az elıtéttıl függıen 1-10V, DSI, DALI, táphálózati feszültség-szabályzók Szabályozhatósági tartomány: % (lehet kisebb is) Melegen 40kV körüli gyújtóimpulzussal gyújtható újra. Gyújtáskor a névleges villamos üzemi körülményeket kell biztosítani A névleges fényáramát néhány perc elteltével éri el A fényforrás teljesítménye általában 20W és 2000W között terjed

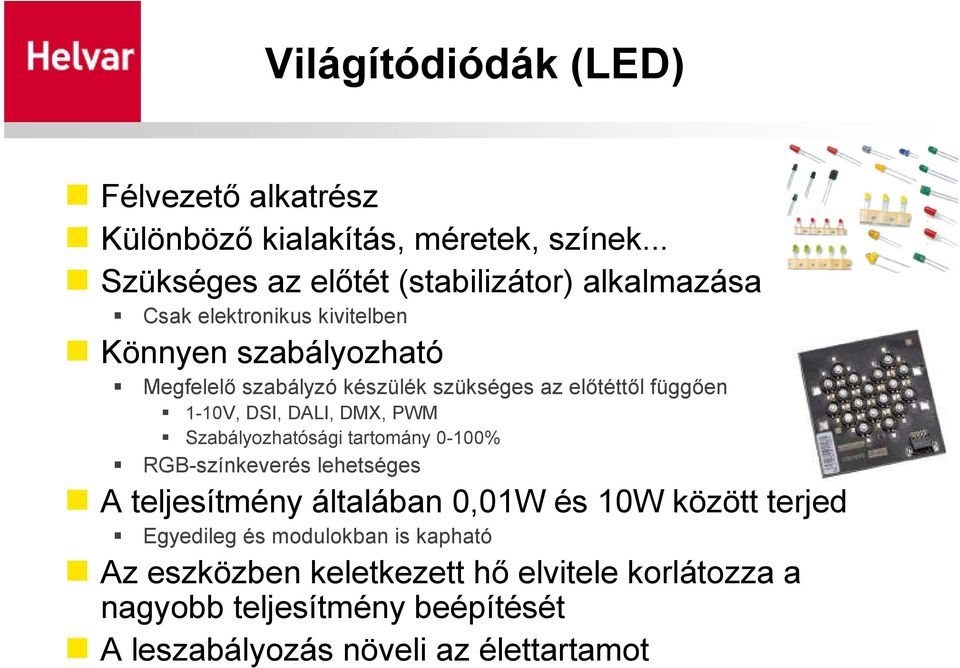

11 Világítódiódák (LED) Félvezetı alkatrész Különbözı kialakítás, méretek, színek... Szükséges az elıtét (stabilizátor) alkalmazása Csak elektronikus kivitelben Könnyen szabályozható Megfelelı szabályzó készülék szükséges az elıtéttıl függıen 1-10V, DSI, DALI, DMX, PWM Szabályozhatósági tartomány 0-100% RGB-színkeverés lehetséges A teljesítmény általában 0,01W és 10W között terjed Egyedileg és modulokban is kapható Az eszközben keletkezett hı elvitele korlátozza a nagyobb teljesítmény beépítését A leszabályozás növeli az élettartamot

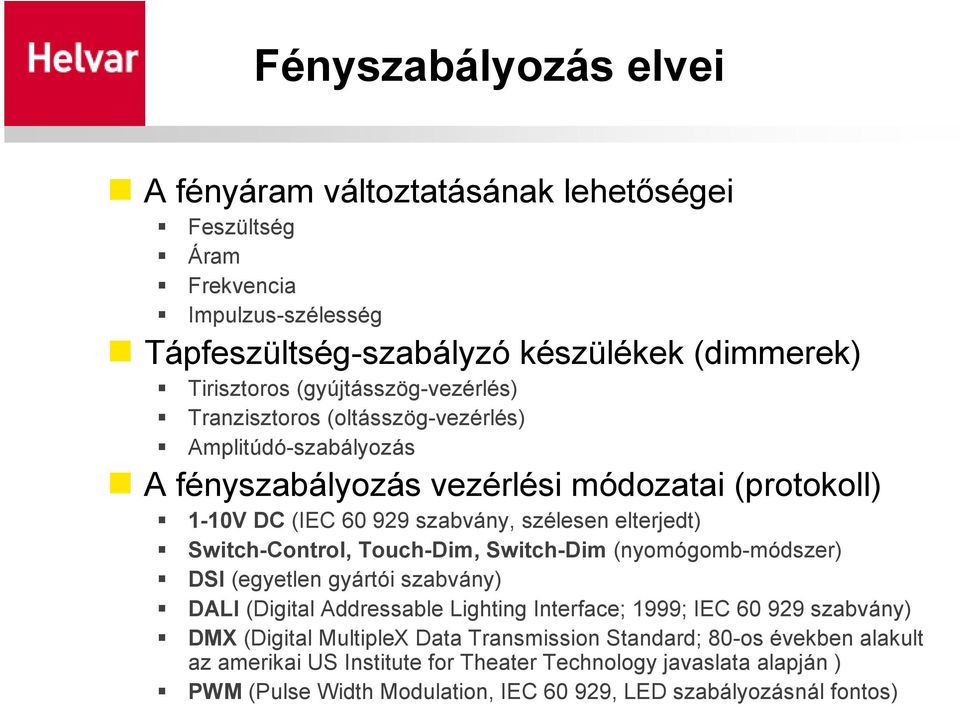

12 Fényszabályozás elvei A fényáram változtatásának lehetıségei Feszültség Áram Frekvencia Impulzus-szélesség Tápfeszültség-szabályzó készülékek (dimmerek) Tirisztoros (gyújtásszög-vezérlés) Tranzisztoros (oltásszög-vezérlés) Amplitúdó-szabályozás A fényszabályozás vezérlési módozatai (protokoll) 1-10V DC (IEC szabvány, szélesen elterjedt) Switch-Control, Touch-Dim, Switch-Dim (nyomógomb-módszer) DSI (egyetlen gyártói szabvány) DALI (Digital Addressable Lighting Interface; 1999; IEC szabvány) DMX (Digital MultipleX Data Transmission Standard; 80-os években alakult az amerikai US Institute for Theater Technology javaslata alapján ) PWM (Pulse Width Modulation, IEC , LED szabályozásnál fontos)

13 Fázishasításos szabályzó gyújtásszög vezérléssel Egyszerő felépítés Olcsó alkatrészek DIAC TRIAC vagy egyenirányító hídba kapcsolt tirisztor Kapcsolási áramtranziensek Switch ON point Switch ON point Alkalmazás: Izzólámpák 230V-os halogenlámpák 12V-os hagyományos trafóval mőködı halogenlámpák

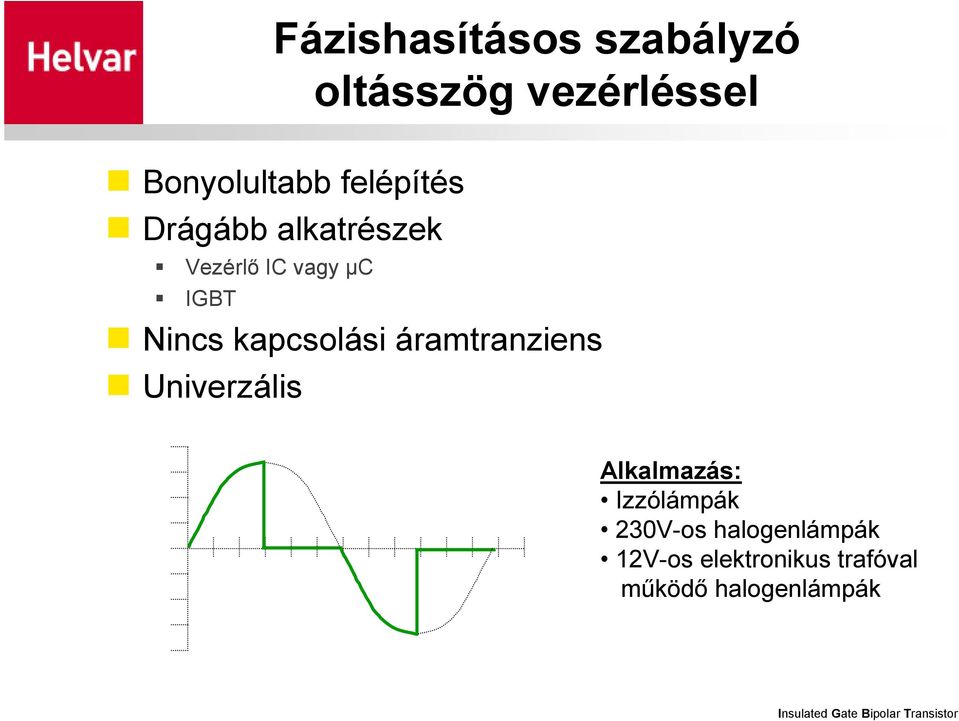

14 Fázishasításos szabályzó oltásszög vezérléssel Bonyolultabb felépítés Drágább alkatrészek Vezérlı IC vagy µc IGBT Nincs kapcsolási áramtranziens Univerzális Alkalmazás: Izzólámpák 230V-os halogenlámpák 12V-os elektronikus trafóval mőködı halogenlámpák Insulated Gate Bipolar Transistor

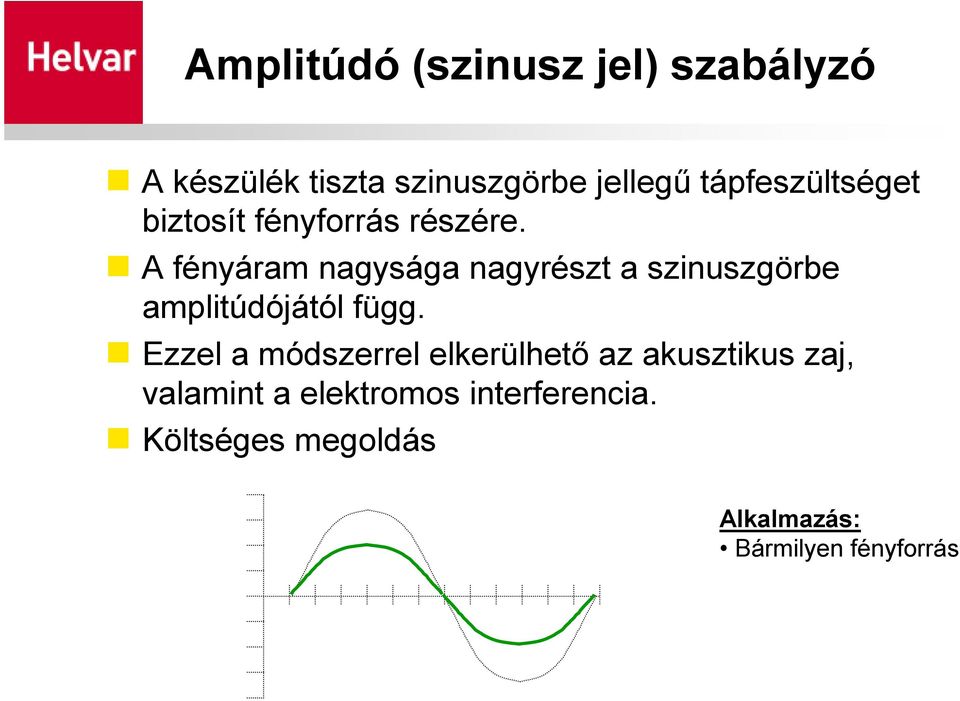

15 Amplitúdó (szinusz jel) szabályzó A készülék tiszta szinuszgörbe jellegő tápfeszültséget biztosít fényforrás részére. A fényáram nagysága nagyrészt a szinuszgörbe amplitúdójától függ. Ezzel a módszerrel elkerülhetı az akusztikus zaj, valamint a elektromos interferencia. Költséges megoldás Alkalmazás: Bármilyen fényforrás

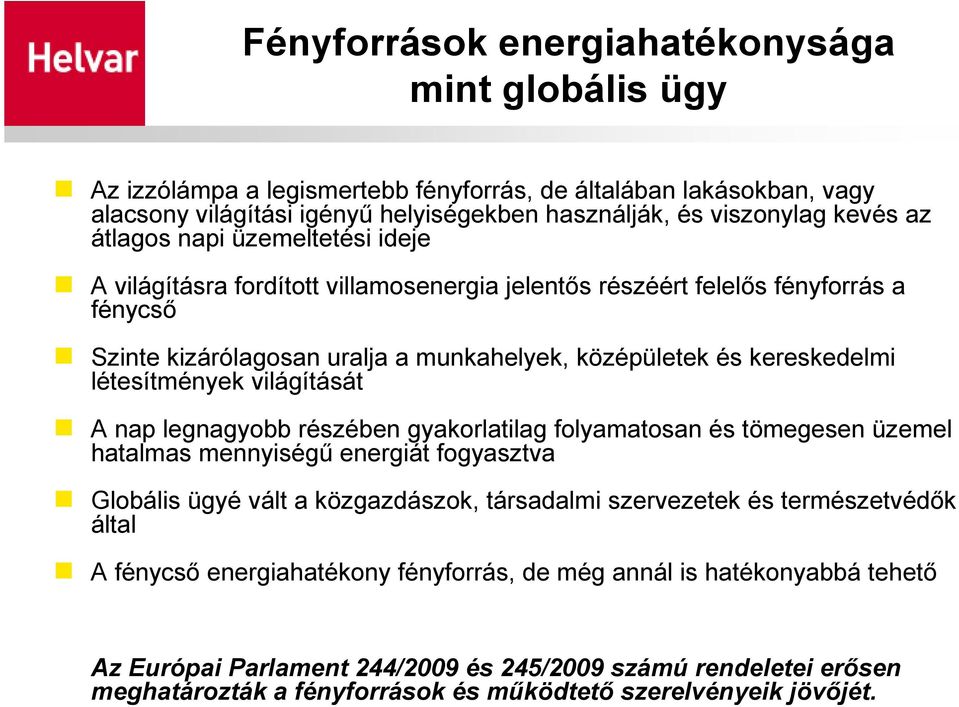

16 Fényforrások energiahatékonysága mint globális ügy Az izzólámpa a legismertebb fényforrás, de általában lakásokban, vagy alacsony világítási igényő helyiségekben használják, és viszonylag kevés az átlagos napi üzemeltetési ideje A világításra fordított villamosenergia jelentıs részéért felelıs fényforrás a fénycsı Szinte kizárólagosan uralja a munkahelyek, középületek és kereskedelmi létesítmények világítását A nap legnagyobb részében gyakorlatilag folyamatosan és tömegesen üzemel hatalmas mennyiségő energiát fogyasztva Globális ügyé vált a közgazdászok, társadalmi szervezetek és természetvédık által A fénycsı energiahatékony fényforrás, de még annál is hatékonyabbá tehetı Az Európai Parlament 244/2009 és 245/2009 számú rendeletei erısen meghatározták a fényforrások és mőködtetı szerelvényeik jövıjét.

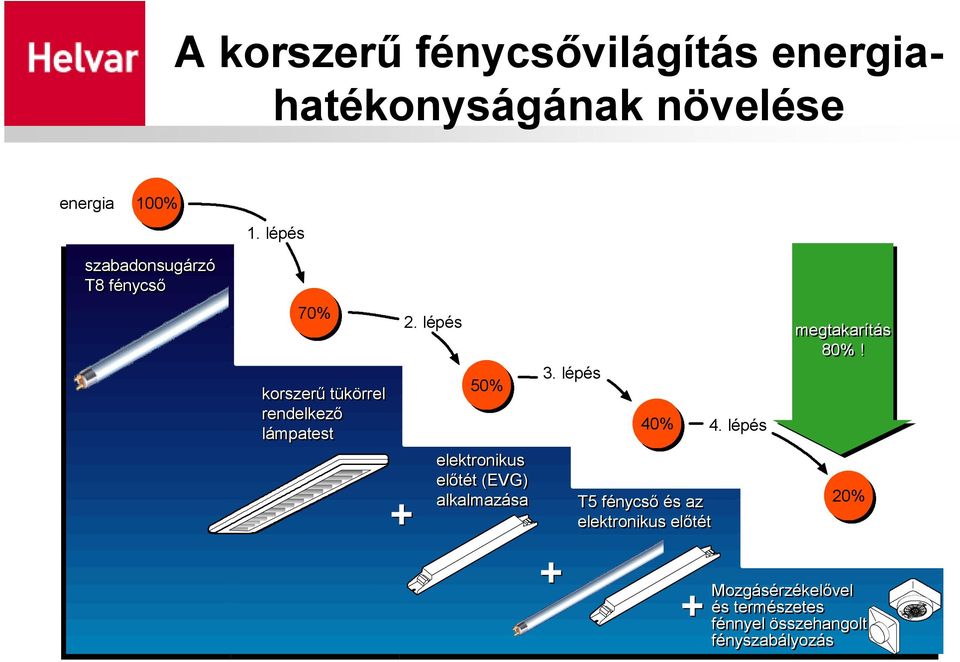

17 A korszerő fénycsıvilágítás energiahatékonyságának növelése energia 100% 1. lépés szabadonsugárzó T8 fénycsı 70% korszerő tükörrel rendelkezı lámpatest 2. lépés 50% elektronikus elıtét (EVG) alkalmazása 3. lépés 40% 4. lépés T5 fénycsı és az elektronikus elıtét megtakarítás 80%! 20% Mozgásérzékelıvel és természetes fénnyel összehangolt fényszabályozás

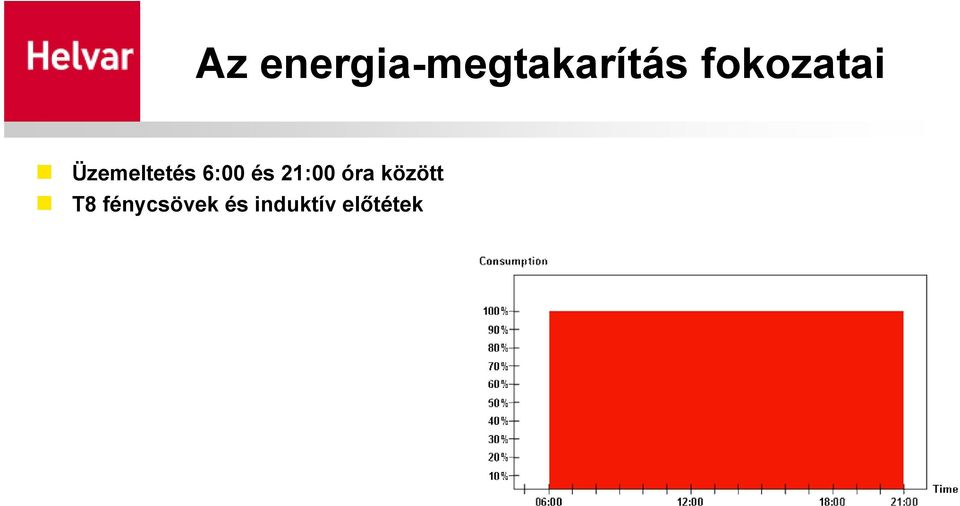

18 Az energia-megtakarítás fokozatai Üzemeltetés 6:00 és 21:00 óra között T8 fénycsövek és induktív elıtétek

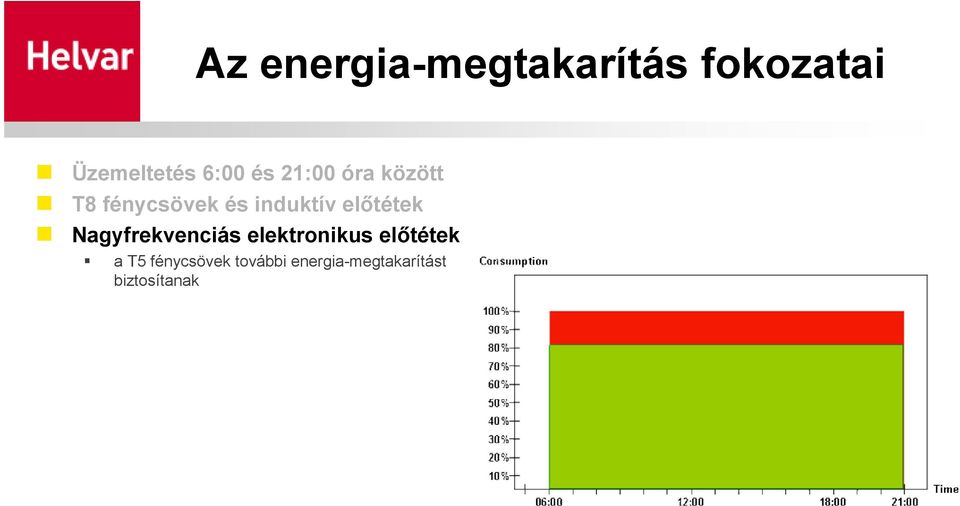

19 Az energia-megtakarítás fokozatai Üzemeltetés 6:00 és 21:00 óra között T8 fénycsövek és induktív elıtétek Nagyfrekvenciás elektronikus elıtétek a T5 fénycsövek további energia-megtakarítást biztosítanak

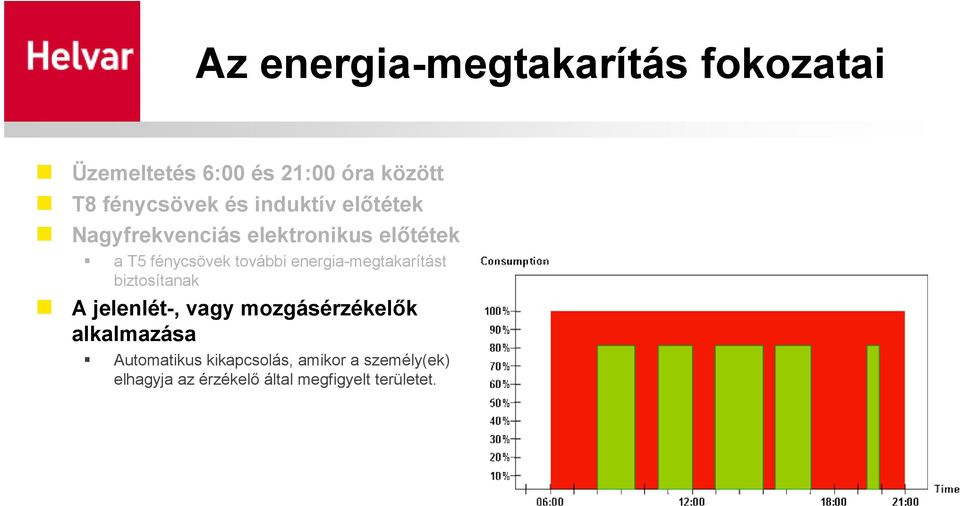

20 Az energia-megtakarítás fokozatai Üzemeltetés 6:00 és 21:00 óra között T8 fénycsövek és induktív elıtétek Nagyfrekvenciás elektronikus elıtétek a T5 fénycsövek további energia-megtakarítást biztosítanak A jelenlét-, vagy mozgásérzékelık alkalmazása Automatikus kikapcsolás, amikor a személy(ek) elhagyja az érzékelı által megfigyelt területet.

21 Az energia-megtakarítás fokozatai Üzemeltetés 6:00 és 21:00 óra között T8 fénycsövek és induktív elıtétek Nagyfrekvenciás elektronikus elıtétek a T5 fénycsövek további energia-megtakarítást biztosítanak A jelenlét-, vagy mozgásérzékelık alkalmazása Automatikus kikapcsolás, amikor a személy(ek) elhagyja az érzékelı által megfigyelt területet. A megvilágítás állandó szinten tartása fényérzékelık révén Ablakok és tetıbevilágítók esetén A természetes fény hatására a szabályzókészülék automatikusan csökkenti a a mesterségesen elıállított fényáramot annyira, hogy a munkafelületen mért megvilágítás ne változzon.

22 Az energia-megtakarítás fokozatai Üzemeltetés 6:00 és 21:00 óra között T8 fénycsövek és induktív elıtétek Nagyfrekvenciás elektronikus elıtétek a T5 fénycsövek további energia-megtakarítást biztosítanak A jelenlét-, vagy mozgásérzékelık alkalmazása Automatikus kikapcsolás, amikor a személy(ek) elhagyja az érzékelı által megfigyelt területet. A megvilágítás állandó szinten tartása fényérzékelık révén Ablakok és tetıbevilágítók esetén A természetes fény hatására a szabályzókészülék automatikusan csökkenti a a mesterségesen elıállított fényáramot annyira, hogy a munkafelületen mért megvilágítás ne változzon. Az elektronikus elıtétek, jelenlétérzékelés és állandó megvilágítás szinten tartásának együttes alkalmazása akár %-os energia megtakarítás hosszabb a lámpaélettartam kisebb karbantartási költségek

23 Az elektronikus elıtét felépítése A: nagyfrekvenciás szőrı Kiszőri a rádiózavaró jeleket L C: átalakító Csökkenti a táphálózati felharmonikusokat Feszültés stabilizálása a nagyfrekvenciás oszcillátor részére A B C D E D: nagyfrekvenciás oszcillátor Egyenáramot nagyfrekvenciás váltóárammá alakít át Váltakozó feszültséggel táplálja a fénycsövet PFC IC N B: egyenirányító Váltóáramot egyenárammá alakít át C0 C1 G F E: fénycsı G: szabályzó interfész (1-10V, DSI vagy DALI) A szabályzóáramkör törpefeszültségő áramkörét az elıtét nagyfeszültségő részétıl védi meg F: szabályzó áramkör Felügyeli a gyújtás folyamatát Szükség esetén készenléti állapotba helyezi az elıtétet Nagyfrekvenciás oszcillátort vezérel

24 Az elektronikus elıtét és az áramkorlátozás 230V Induktív elıtét Fénycsı HF Fojtótekercs Fénycsı Úgy mint az induktív elıtét, az elektronikus változat is tartalmaz egy áramkorlátozó fojtótekercset. A tekercs impedanciája kell, hogy ugyanakkora legyen, mint az 50Hz-es áramkör esetén. A tekercs impedanciája egyenesen arányos az áram frekvenciájával és a tekercs induktanciájával XL = 2 * 3,14 * f * L Ha a frekvencia nı, a tekercs induktanciáját csökkenteni kell ahhoz, hogy az impedancia ne változzon. Kisebb induktancia és a nagy frekvencia az alábbi elınyökkel jár: - kisebb méretek - kisebb veszteség

25 A nagyfrekvencia elınyei Magasabb frekvencia nagyobb fényáramot eredményez azonos teljesítmény mellett. Fényáram HF 50 Hz

26 A nagyfrekvencia elınyei Az áramkör teljesítményfelvételét úgy csökkentik, hogy az 50Hz-es üzemelésre méretezett névleges fényáramot biztosítson. Fényáram (%) állandó teljesítmény mellett Frekvencia (Hz) Teljesítményfelvétel (%) Frekvencia (Hz)

27 Fényszabályozás vezérlésének módozatai A fényszabályozás módja döntıen befolyásolja a rendszer rugalmasságát és kezelhetıségét A leendı fényszabályozás módja erıs hatással van a beruházás költségére Világítási feladattól függıen minden módozat számára megtalálható az optimális alkalmazási terület

28 Szabályozás 1-10V DC jellel Az elektronikus elıtét szabályozása általában forgóvagy toló-pótméterrel, illetve központi (BMS) egység segítségével. Külön busz- és tápvezetékezés szükséges A végrehajtóegység (elıtét) nem kapcsolható a buszvezetéken keresztül. Szabványosított módszer Lineáris összefügés VDC szakadás = 100% fény rövidzár = minimális fény Level %

29 1-10V-os jellel szabályozható elektronikus elıtétek Energiafelvétel és fényáram kapcsolata szabályzó jel áramerıssége [ma] 0,6 0,5 0,4 0,3 0,2 0, szabályzó jel feszültségszintje [V] relativ fényáram [%] A rendszer relativ energiafelvétele [%]

30 Elıtét szabályozása 1-10V DC jellel Toló-potenciométer és az elektronikus elıtét (manuális fényszabályozás) N L 1-10VDC

31 Elıtét szabályozása 1-10V DC jellel Fényérzékelı és az elektronikus elıtét (automatikus fényszabályozás) N L 1-10VDC

32 Elıtétek szabályozása 1-10V DC jellel Egycsatornás szabályozás Szabályzójel feszültségszintjének változtatása 1-10V között + Költségkímélı módszer kis rendszerek esetén Könnyő a kezelése Programozást nem igényel - Rugalmatlan Minden változtatás vezetékezés módosításával jár Minden csoport saját vezérlıkészüléket igényel Kapcsolás és szabályozás elkülönítve Szabályzójel nem képes kikapcsolni a lámpatestet Nincs lehetıség fényjelenetek alkalmazására Csak egy helyrıl vezérelhetı Polaritás - érzékeny

33 Nyomógombos szabályozás A módszer lényege, hogy az elıtétek szabályozása a tápfeszültség kivágásával történik egy hagyományos egyállású kapcsoló által. Az elıtét folyamatosan tápfeszültség alatt van, még a látszólagos kikapcsolás állapotában is. Nem szabványosított módszer A gyártók közötti különbségek: Fázis- vagy nullavezeték A szükséges vezetékek száma Az elvi módszer azonos Rövid lenyomás bekapcsolja, vagy kikapcsolja az elıtétet Hosszabb (> 0,5mp) nyomva tartás növeli, vagy csökkenti a fényáramot

34 Nyomógombos szabályozás Switch-control, Touch-Dim, Switch-Dim stb. Nyomógombos szabályozás + - Kis rendszerek legolcsóbb szabályozása Könnyő a kezelése Programozást nem igényel Több helyrıl vezérelhetı Rugalmatlan Minden változtatás vezetékezés módosításával jár Szinkron jellegő problémák merülhetnek fel Nem szabványos Gyártmányok közötti különbségek

35 Nyomógombos szabályozás Helvar (analóg elıtét) N L1 L2 N

36 Nyomógombos szabályozás Helvar (digitális elıtét) régi változat L N

37 Nyomógombos szabályozás Helvar (digitális elıtét) új változat L N 1 5 L 2 6 N EL-iDim 3 (DA) 7 4 (DA) 8

38 Nyomógombos szabályozás Philips (digitális elıtét)

39 Nyomógombos szabályozás Osram (digitális elıtét)

40 Nyomógombos szabályozás Tridonic (digitális elıtét)

41 Szabályozás DSI módszerrel + - Digitális egycsatornás szabályozás Tridonic által kifejlesztett zárt rendszer Szabályzójel képes a lámpatestet kapcsolni Programozást nem igényel Polaritásra nem érzékeny Nem szabványos Csak egyetlen gyártó kínálja Változás bejelentés nélkül történhet Bármilyen változtatás vezetékezés módosításával jár Nincsenek fényjelenetek Az elıtét és a szabályzó közé egy interfész beépítése szükséges

42 Szabályozás DSI módszerrel Tridonic gyártmányú elıtét, interfész és szabályzó készülék N L DSI Szabályzójel: * 1-10V * DALI * Nyomógomb

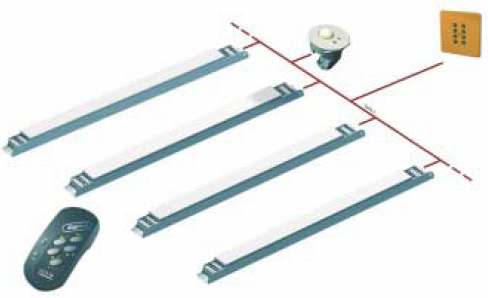

43 Szabályozás DALI módszerrel DALI Digitál címezhetı többcsatornás fényszabályozási mód Sok gyártó által támogatott rendszer ( A fejlesztést OSRAM, PHILIPS és HELVAR kezdeményezte, késıbb csatlakozott Hüco, Insta, Magnetek, Tridonic, Vossloh-Swabe, Eckerle, Altenburger stb. + Szabványosított protokoll ( IEC 60929) Rugalmas. Változtatások átprogramozással hajthatók végre anélkül, hogy a vezetékezést módosítani kellene Vezérlıjel képes a lámpatesteket kapcsolni A készülékek egyedileg, vagy csoportosan vezérelhetık Kétirányú az adatforgalom. Az elıtét hibaüzenetet küld Kisebb, egycsatornás rendszerek nem igényelnek programozást Más protokollú készülékek (1-10V DC, DSI) is vezérelhetık Lehetıség van a fényjelenetek beállítására Polaritás független vezérlı jel (csökkentett szerelési problémák!) - Nagyobb rendszerek programozást igényelnek Legfeljebb 64 cím, 16 csoport és 16 jelenet

44 Szabályozás DALI módszerrel Standard DALI protokoll L N DALI tápegység

45 Mi a DALI? Az elektronikus elıtétek szabályozásának szabványos módszere a digitális jel segítségével. A fényforrást mőködtetı, legkorszerőbb készülékek és azokat vezérlı egységek közötti jelkommunikáció szabálygyőjteménye. DALI az egyetlen digitális fényszabályozás, melyet egy egységes európai szabvány ír elı. Az új szabvány elıkészítését a legtöbb elıtétgyártó és az épület-felügyeleti rendszereket fejlesztı cég is támogatta.

46 Miért szükséges? Az épület-felügyeleti rendszerek területén tapasztalt gyors technológiai haladás nem volt egyformán érzékelhetı a világítástechnika terén. Az egyes lámpatestekbe több intelligencia beépíthetı Lehetıség nyílik arra, hogy az elektronikus elıtétek az épület-felügyeleti rendszerek részévé váljanak.

47 Miért digitális? A digitális jel kevésbé zavarérzékeny Minden eszköz egyedileg vezérelhetı annak ellenére, hogy egyetlen egy buszvezeték köti össze azokat. A digitális jel nagyobb tartalmú információhordozó, mint amilyet egy analóg rendszer tud biztosítani. A digitális alkatrészek méretei csökkennek, ezáltal egyre több technológia kis helyen fér el.

48 DALI elınyei Címzés Akár 64 cím egymástól függetlenül vezérelhetı ugyanazon a vezetéken keresztül. P N ADDRESS: 1 ADDRESS: 2 ADDRESS: 32 DALI protocol Cable ADDRESS:33 ADDRESS: 34 ADDRESS: 63

49 DALI elınyei Csoportosítás 16 csoportot lehet definiálni. Minden egyes cím több csoportban is szerepelhet. P N ADDRESS: 1 ADDRESS: 2 ADDRESS: 32 DALI protocol Cable ADDRESS:33 ADDRESS: 34 ADDRESS: 63

50 DALI elınyei Csoportosítás 16 csoportot lehet definiálni. Minden egyes cím több csoportban is szerepelhet. P N ADDRESS: 1 ADDRESS: 2 ADDRESS: 32 DALI protocol Cable ADDRESS:33 ADDRESS: 34 ADDRESS: 63

51 DALI elınyei Csoportosítás 16 csoportot lehet definiálni. Minden egyes cím több csoportban is szerepelhet. P N ADDRESS: 1 ADDRESS: 2 ADDRESS: 32 DALI protocol Cable ADDRESS:33 ADDRESS: 34 ADDRESS: 63

52 DALI elınyei Beállítási képek A feladattól függıen 16 különbözı fényjelenet beállítható és tárolható az egyes készülékek memóriájában. A beállítások egy gombnyomással lehívhatók, például: 1. kép Készülék

53 DALI elınyei Beállítási képek Az átúsztatás idıtartama minden egyes cím részére külön-külön programozható átúsztatási idı: 5 mp 1. kép Készülék

54 DALI elınyei A DALI szabvány értelmében a fényforrások fényárama logaritmikus függvény szerint kell, hogy változzon, melyet az emberi szem lineáris változásnak érzékel. Az összes DALI készülék jelleggörbéje azonos, függetlenül a saját minimum érték szintjétıl. 100% Emberi szem 1% 0%

55 DALI elınyei Kétirányú adattovábbítás A rendszer állapota számítógépen keresztül lekérdezhetı: Egyes elıtétek állapota (be/ki) A fényforrás relatív fényárama (%) A fényforrás állapota (meghibásodott-e / készenlét) ADDRESS: 63

56 DALI elınyei Polaritástól független vezérlıjel Csökkenti a szerelési hibalehetıséget

57 DALI elınyei Digitális kapcsolás A lámpatestek be- és kikapcsolása a vezérlıvezetéken keresztül történik A kapcsoló, illetve fényszabályzó áramkörök egymástól függetlenek és funkcionálisan rugalmasak.

58 DALI elınyei Digitális kapcsolás P N DALI protocol Cable ADDRESS: 32 Analóg szabályozás és kapcsolás P N 1-10V Szabályzó készülék

59 DALI elınyei Analóg szabályozás a tápfeszültség a vezérlıegységen keresztül érkezik

60 DALI elınyei A lámpatestek be- és kikapcsolását a digitális vezérlıjel végzi. A táp- és a vezérlıáramkör függetlenek egymástól, ami nagy rendszerrugalmasságot biztosít.

61 DALI elınyei Rugalmasság bármilyen változás esetén.

62 DALI - készülékek A legtöbb gyártók kínálatában található készülékek Tápfeszültség-szabályzók 0,5kW-8,5kW 1-10V/DALI jelátalakítók Kapcsoló egységek Bemeneti egységek Redınyvezérlık LON-DALI, illetve KNX-DALI átjárók DALI tápegységek Többfunkciós érzékelık RGB vezérlık Programozási interfész + szoftver Kezelıszervek LCD érintıképernyı Forgó-potenciométer Toló-potenciométer Nyomógombos felületek Távirányító

63 DALI - jellemzık Akár 64 cím 250mA a rendszer megengedett árama mA a minden egyes kezelıszerv és fényérzékelı áramfelvétele - 2mA a végrehajtó készülékek (elıtétek, szabályzók, kapcsolók, jelátalakítók, ki- és bemeneti egységek áramfelvétele Akár 300m hosszú vezeték A rendszer tápfeszültségének szintje V DC Hagyományos, mm2 átmérıjő vezetékpár Minden rendszerben 16 csoport konfigurálható Minden egységhez akár 16 jelenet programozható Minden DALI rendszer kapcsolható egy nagy épület-felügyeleti rendszerhez (EIB, KNX, LON stb.) külön készülékek segítségével.

64 DALI alapjai DALI üzenetek Manchester kód jellegőek, melynek lényege, hogy az 1 és 0 értékeket két különbözı feszültségszint képviseli.

65 DALI alapjai 22,5V 19,0V Felsı szint 22,5 9,5 V Az érték 19 és 0V között változhat Alsó szint 6,5 0,0 V 0 V 9,5 6,5V: tiltott sáv

66 DALI alapjai 22,5V 19,0V 9,5V A felsı szintő feszültséget a tápegység biztosítja, amíg nincs üzenetküldés 0V

67 DALI alapjai 22,5V 19,0V 9,5V 6,5V Az érték alsó szintrıl felsı szintre vált IGAZ = 1 Az érték felsı szintrıl alsó szintre vált HAMIS = 0 0V

68 DALI alapjai 22,5V DALI protokoll szerinti üzenet kezelıszervtıl a végrehajtó készülék felé 19,0V 0V Start Cím Utasítás Stop

69 DALI alapjai 22,5V DALI protokoll szerinti visszajelzés a végrehajtó készüléktıl 19,0V 0V Start Adat Stop

70 DALI alapjai A fényáram szintjével kapcsolatos üzenet 8 bites utasítás: 0 szint = kikapcsolás DALI szabvány 0,1% - 100% közötti szinteket ír elı 254 lépésben. Az 1 szint 0,1%-ot képvisel A protokoll hibaüzenetet is definiál

71 DALI alapjai Üzenetek sebessége 1200 bit / mp = 40 üzenet / mp illetve 1200 bit / mp = 25 lekérdezés / mp Egyidejőleg legfeljebb 4 utasítás küldhetı

72 Hogyan építsük a DALI rendszert?

73 A legkisebb rendszer... Dali tápegység DALI-busz 250mA 15mA 2mA A szükséges árammennyiség nem lehet nagyobb a betáplált áramnál

74 Nagyobb rendszer... Dali tápegység 250mA DALI-busz 15mA 2mA 10mA A szükséges árammennyiség nem lehet nagyobb a betáplált áramnál

75 Nagyobb rendszer 250mA DALI-busz 10mA 800 DIMMER 2mA 10mA 2mA 2mA DALI tápegység 250mA árammal táplálja a rendszert 10mA 10mA 2mA 15mA 2mA

76 Minden igényt kielégítı rugalmasság 312 Multi Se nsor 410 BALLAST CONVERTER to 1-10V HFI T5 BALLAST HFD BALLAST Slider c ontrol 450 TRANSISTOR DIMMER ELECTRONIC TRANSFORMER Pushbutto n 400 POWER SUPPLY 455 THYRISTOR DIMMER ADIMMER CONVENTIONAL TRANSFORMER RESISTIVE & INDUCTIVE LOAD A DIMMER RESISTIVE & INDUCTIVE LOAD Rota ry c ontrol IR transmitte r 4 DALI 460 DALI / SDIM AMBIENCE IMAGINE 430 DALI/LON GATEWAY 470 DALI / 1-10V Lonworks 440 INPUT UNIT 502 Toolbox Software pack DIGIDIM TOOLBOX CD 490 BLIND CONTROLLER 1-10V M LOAD LOAD LOAD LOAD 444 MINI INPUT UNIT 180 Program ming Point SERIAL INTERFACE 494 RELAY UNIT R R R R Relay Unit Relay Unit

77 DALI továbbfejlesztése Ha DALI rendszer kicsinek bizonyult Csak 64 készüléket kezelhet A leendı rendszer több címet igényel Az épület mérete meghaladja a DALI lehetıségeit Központi vezérlés szükségeltetik Mi a megoldás? Több, egymástól független DALI rendszer A független DALI rendszerek integrálása egy épület-felügyeleti rendszerbe (KNX, LON, BACnet stb.) Csak az épület-felügyeleti rendszer (BMS) DALI bıvítése? Digidim Router mint a DALI rendszer megsokszorosítása

78 Digidim (DALI) Router Hatalmas irodaházak, szállodák és egyéb épületek integrált fényszabályozásának lehetısége DALI rendszereken alapul, melyek könnyen összeköthetık egymással Osztott intelligenciának köszönhetıen egyes készülékek meghibásodása nem okoz gondot a rendszer mőködésében Karbantartási feladatok szinte automatikusan zajlanak Nincs szükség központi vezérlıkészülékre Windows alapú programozási szoftver (nincs szükség a számítógép folyamatos jelenlétére) Kapcsolat az épület-felügyeleti rendszerhez (BMS) az OPC, vagy Ethernet szoftverinterfész által

79 DALI Router hálózati kapcsolása

80 DALI Routereken alapuló hálózat tulajdonságai Egy Digidim Router támogat: 128 címet 256 csoportot Minden fogyasztó 128 különbözı jelenetre programozható Gyors 100 MB Ethernet port RJ45 csatlakozó Automatikus sebesség felismerés (10/100) Fix IP címzés router összekötésére van lehetıség csoport létrehozható 64 számítógéprıl egyidejőleg programozható a rendszer Dali címet támogat Nincs központi adatbázis a PC szoftver számára, minden beállított érték a DigiDim Routerben tárolódik.
