1 Használati útmutató DALI BASIC világításvezérlő rendszer Típus: DALI RC BASIC SO OSRAM GmbH Hellabrunner Str. 1 D Munich Tel.: Fax: Vevőszolgálati Központ (KSC) Németország Albert-Schweitzer-Str. 64 D Munich Tel.: Fax: dali@osram.de

2 Tartalom Oldal Alkalmazások és funkciók 3 Beállítás 4 Építési üzemmód 4 Nyomógomb ellenőrzés 4 Alapbeállítás / reset 4 Csoport hozzárendelés, csoport teszt, hozzárendelés megváltoztatása 4/5 Rendszer üzenetek 5 BE, DALI hiba, DALI lámpa hiba 5 Működés 6 Össz-vezérlési funkció 6 Egyedi csoport funkció 6 Jelenetek: Jelenetek tárolása, jelenetek előhívása 6 Érzékelők 6 Fényérzékelők / természetes fénytől függő szabályozás (1. jelenet) 6 Fény / mozgásérzékelők, jelenlét érzékelés 7 A fény / mozgásérzékelők telepítésére vonatkozó megjegyzések 7 Biztonsági és szerelési útmutató 7 Műszaki adatok 8/9 DALI interfész a vezérlőn 9 Hálózati hiba/dali hiba 9 Egységek cseréje/bővítése 9 Vezérlő gombok 9 Kapcsolási rajzok DALI vezérlő érzékelők nélkül: fényszabályozás 10 DALI vezérlő fényérzékelővel az LS1-en: 1. csoport fényszabályozás 11 DALI vezérlő két, párhuzamosan kapcsolt fény- és mozgásérzékelővel az LS1-en 12 DALI vezérlő az LS1-LS3-ra kapcsolt három fény- és mozgásérzékelővel 13 A beállítás és a jelenet tárolás reteszelése 14 Tartozékok 14 Felhasználói bejegyzések (konfiguráció, elrendezés és beállítás) 15 A DALI - BASIC áttekintése oldal DALI BASIC vezérlő használati útmutató

3 Alkalmazások és funkciók A DALI BASIC világítási rendszer vezérlő egy költséghatékony, könnyen használható világításvezérlés multifunkciós vezérlő egysége. Zárt-hurkú (természetes fény / jelenlét-függő) és nyílt-hurkú vezérléshez egyaránt használható. A BASIC vezérlő lehetővé teszi, hogy négy lámpatest-csoportot szabadon konfiguráljunk, négy különböző jelenetet hozzunk létre (külön fénybeállításokat az egész helyiséghez), és tároljuk a lámpatestek egyedi fényerő beállításait. A vezérlő legfeljebb 64 DALI egységet működtethet. Ezek az egységek elektronikus előtétek, vagy DALI V átalakítók lehetnek. A működtetés legfeljebb öt, normál hálózati feszültségű kapcsolóval történik (nincs szükség külön programozó egységre). A világítási rendszer bármikor módosítható, hogy megfeleljen a különböző követelményeknek. Részletes leírás A négy rendelkezésre álló jelenet közül az 1. jelenet az állandó fényre történő szabályozás céljára van fenntartva, legfeljebb három vezérlő áramkör hozható létre az állandó fényre történő szabályozáshoz (természtes fénytől függő dimmelés). A másik három jelenet összekapcsolható a jelenlét érzékeléssel, de nem támogatja az állandó fényre történő vezérlést. A fényérzékelők az 1-3 csoporthoz kábelezés útján vannak hozzárendelve. Ha valaki belép a szobába, a jelenlét funkció aktiválja az 1. jelenetet (állandó fényű jelenet). Ha egy másik beállítást választunk (például a 2. jelenetet prezentációhoz), ez a beállítás érvényben marad egészen addig, amíg a rendszer az utolsó személy távozásától számítva egy bizonyos idő után visszatér az alapállapotba. Az érzékelők akkor kezdenek működni, amikor a BASIC vezérlő feszültséget kap.. Ha érzékelők (fény / jelenlét) nem kapcsolódnak a vezérlőhöz, akkor ezek a funkciók nem lesznek elérhetők. Ebben az esetben a vezérlő egyszerűen, nyitott hurkú vezérlésként, és nem zárt egységként működik. A rendszerhez maximum hat érzékelő csatlakoztatható. Jelenlét funkció minden csatlakoztatott érzékelő esetében van. A rendszer működtetéséhez szükséges öt kapcsoló: Központi gomb Be/Ki/Dim Jelenet gombok A BASIC vezérlő különböző módon jelzi a hibákat, mint pl. a lámpa hibát, DALI interfész hibát és a gombok vezetékezésének hibáit. A hibajel egy földfüggetlen kapcsoló érintkezőn keresztül egy másik rendszerhez továbbítható. A BASIC vezérlő tartalmazza a DALI interfészek és az érzékelők tápegységét. DALI átalakítók segítségével a meglévő V/0-10V vezérlő rendszerek funkciói átvehetők. További információk és funkciók leírása a megfelelő fejezetekben található. DALI BASIC vezérlő használati útmutató 3. oldal

4 Beállítás Építési üzemmód A teljes rendszert a központi gombbal a beállítástól függetlenül bármikor lehet üzemeltetni (összvezérlési funkció),. Röviden nyomja meg a gombot, az összes DALI egység be- és kikapcsolásához. A gombot lenyomva tarva valamennyi kapcsolódó DALI egység fényereje változik (felfelé vagy lefelé). Ez lehetővé teszi, hogy ellenőrizzük a központi gomb vezetékezését és az összes DALI egység működését. Nyomógomb ellenőrzés Ebben a teszt üzemmódban a T1-T4 kapcsolók vezetékezését lehet tesztelni. A teszt indításához, röviden nyomja meg a vezérlő reset gombját, ekkor valamennyi DALI egységhez tartozó lámpa a minimális fénnyel világít. A T1 gomb megnyomása után a világítás egyszer villan fel, a T2 megnyomása után kétszer, és így tovább. A teszt üzemmódból való kilépéshez nyomja meg a központi gombot. Alapbeállítás / reset A reset gomb használatával a rendszer egy meghatározott kezdeti állapotba, a rendszer első használatakor fennálló állapotba tér vissza. Ez lehetővé teszi, hogy gyorsan visszaállítsuk az alapbeállításokat. Minden egység az első csoporthoz és az előre definiált 1-4 jelenethez lesz hozzárendelve. Ha egyik egységet som sorolták csoportba ("új rendszer") a DALI vezérlő az alapbeállítást a feszültségre kapcsolás után automatikusan elvégzi. Reset végrehajtása: kapcsolja le a vezérlő tápfeszültégét és várjon, amíg az "ON" LED (zöld) kialszik. Tartsa lenyomva a reset gombot, és ezzel egyidejűleg kapcsolja vissza az áramellátást. Engedje el a reset gombot, amint a piros "Fault (hiba) LED kialszik. Megjegyzés: A reset törli az összes csoporthoz rendelést és jelenet beállítást. Csoport hozzárendelés A csoport hozzárendelések kóddal vannak zárva, így nem lehet őket véletlenül megváltotatni. A reteszelés megszüntetése a következő módon történik: Tartsa lenyomva a központi gombot, valamint T1 és T2-t egyszerre körülbelül 5 másodpercig, amíg az egész rendszer villogni kezd. Ezután engedje el a gombokat. A következő 10 másodpercben nyomja meg újra a központi gombot, és tartsa lenyomva körülbelül 5 másodpercig, amíg az egész rendszer a minimális dimmer beállítással világít. Most engedje el a középső gombot. A vezérlő ekkor megkeresi a DALI egységeket. Amint az egyiket megtalálta, a lámpa villogni kezd. Az egységet most a T1-T4 kapcsolók egyikének megnyomásával az 1-4 csoport valamelyikéhez kell rendelni. A már a csoporthoz rendelt DALI egységek lámpái a legnagyobb fényerővel világítanak, míg a többi, hozzárendelésre váró lámpa továbbra is villog. Az összes többi egység lámpája a minimális fényerővel világít (hozzárendelés ellenőrzése). A hozzárendelés megváltoztása egy másik kapcsoló (T1-T4) tetszőleges számú megnyomásával történik, amíg el nem értük a kívánt konfigurációt. A csoport hozzárendeléseket a készülék csak akkor tárolja, amikor a központi gombra kattintunk. A vezérlő ezután automatikusan megkeresi a következő DALI egységet. Amint az utolsó egységet is csoportba soroltuk, a csoportkiopsztási üzemmód automatikusan befejeződik. Ezt a teljes világítási rendszer egyszeri felvillanása jelzi. 4. oldal DALI BASIC vezérlő használati útmutató

5 Megjegyzés: A DALI egységek keresése eltarthat néhány másodpercig. Az egységek megtalálási sorrendje véletlenszerű. Minden DALI egység csak egy csoporthoz rendelhető hozzá. A csoportkiosztás reteszelhető (a részleteket lásd a 14. oldalon). Példa: A vezérlő által azonosított egységet a 3. csoporthoz kell rendelni. A felhasználó először a T2 kapcsolót nyomja meg. A 2. csoportba tartozó minden egység lámpája a legnagyobb fényerővel világít. A felhasználó felismeri, hogy ez rossz hozzárendelés, és megnyomja a T3 gombot. Most a 3. csoport lámpái világítanak maximális fényerővel, míg az összes többi csoport minimális fénnyel világít. Most, hogy a helyes besorolás megtörtént, a felhasználó megerősíti ezt azzal, hogy megnyomja a központi gombot. Csoport teszt Amint a csoportkiosztás a fent leírt módon befejeződött, a rendszer a csoport teszt üzemmódba megy át. A hozzárendelések a T1-T4 kapcsolók megnyomásával ellenőrizhetők. A T1 kapcsoló lenyomásakor minden, az 1. csoportba sorolt egység lámpája a maximális fényerővel világít. Hasonlóképpen, T2 kapcsol ásakor minden, a 2. csoportba sorolt egység lámpája lesz maximális, és így tovább. A központi gomb megnyomása megszünteti a csoport teszt üzemmódot. Csoportok megváltoztatása Ha meg szeretne változtatni egy már létező csoportot, először a csoportkiosztásnál leírt módon kell eljárni. A már hozzárendelt azon egységeknél, ahol nem lesz változás, a meglévő csoportbesorolást a központi gomb megnyomásávallehet megerősíteni, amikor a vezérlő az egységet azonosítja (az egység lámpája villog). Azoknál az egységeknél, amelyeket új csoportba kell besorolni, nyomja meg a megfelelő kapcsolót (T1-T4). A besorolás tárolására nyomja meg a központi gombot. Megjegyzések: 1. A csoportkiosztás változásai nem jelennek meg meglévő világítási jeleneteknél. Ezért a világítási jeleneteket vissza kell állítani (reset), majd a csoportok megváltoztatása után kell ismét tárolni. 2. A csoport hozzárendelési módot mindig végig kell futtatni, (ezt a teljes világítási rendszer egyszeri felvillanása jelzi), meg kell történni minden egység átsorolásának, vagy a meglévő besorolás megerősítésének. 3. Ha a fényérzékelők is vannak kapcsolva, a csoportkiosztásnak összhangban kell lenni a fényérzékelők kiosztásával (lásd az érzékelőknél). Rendszer üzenetek A rendszer üzeneteket vezérlőn elhelyezett LED-ek a és hibaérintkezőhöz csatlakoztatott opcionális jelzőlámpák jelenítik meg (földfüggetlen relé érintkező, lásd: műszaki adatok). BE (zöld és sárga LED-ek) A zöld LED jelzi, hogy a vezérlő használatra kész. A sárga LED a DALI interfész kommunikációját jelzi. DALI hiba (piros LED) Ha nincs DALI egység csatlakoztatva, vagy ha a DALI vezetékek szakadtak vagy zárlatosak, a piros LED villog, és a hibaérintkező ugyanebben az ütemben kapcsol DALI BASIC vezérlő használati útmutató 5. oldal

6 A DALI előtéthez kapcsolt lámpa hibája Ha az aktív DALI előtéthez kapcsolt lámpa hibás, a hiba LED világít, és a hibaérintkező zár. Működés Össz-vezérlési funkció A központi gomb megnyomásával a vezérlőhöz kapcsolt összes DALI egység egyszerre be-vagy kikapcsolódik, a központi gombot lenyomva kapcsolódó egységek lámpáinak fényereje állítható (felfelé vagy lefelé). A központi gomb mindig az egész rendszerre hat. Egyedi csoport funkció A központi gombot a T1-T4 kapcsolókkal együtt használva az egyes csoportok külön-külön kapcsolhatók és dimmelhetők. A T1-T4 kapcsolók egyikét lenyomva választjuk ki a csoportot, amelyet ezután a központi gombbal lehet működtetni (egy kapcsoló funkció). Példa: az 1. csoportot akarjuk vezérelni. Először tartsuk lenyomva T1-et. Nyomjuk meg a központi gombot, ezzel megtörténik az 1. csoport be- és kikapcsolása, a gomb lenyomva tartásával beállíthatjuk a fényerőt. Jelenetek Négy világítási jelenet tárolható, és szükség esetén előhívható. A jeleneteket bármikor meg lehet változtatni, és át lehet programozni. Megjegyzés: Az 1. jelenet 1-3 csoportja az állandó fényre történő szabályozáshoz használható, ha a a vezérlőhöz fényérzékelő csatlakozik (Lásd még az érzékelőknél). Jelenetek tárolása A világítási jelenet az össz-vezérlési funkció és / vagy az egyedi csoport funkciók összessége. A jelenet tárolásához tartsuk lenyomva a T1-T4 kapcsolók egyiét, amíg a világítási rendszer egyszer felvillan annak megerősítésére, hogy a jelenet tárolták (kb. 5 másodperc után). Példa: a 2. jelenetet kívánjuk tárolni. Először az össz-vezérlési funkcióval és / vagy az egyedi csoport funkciókkal beállítjuk a világítás kívánt hangulatát. A jelenet tárolásához tartsuk a T2 gombot lenyomva, amíg a világítási rendszer megerősítésként egyszer felvillan. Megjegyzés: A jelenet tárolása reteszelhető (a részleteket lásd a 14. oldalon) Jelenetek előhívása Az 1-4 jelenet a T1-T4 gomb megnyomásával hívható elő. Ez váltani Az egyik jelenetről a másikba való átváltás (átúsztatás) körülbelül három másodpercig tart, az átváltás folyamatos. Ha a fényérzékelő csatlakozik a vezérlőhöz, ez az 1-3 csoportot vezérli. Az 1. jelenetre való átváltáshoz szükséges idő a vezérlési állapottól függ. Érzékelők A vezérlőhöz maximum hat megfelelő érzékelőt (fény vagy fény-és mozgásérzékelőt) lehet csatlakoztatni (lásd tartozékoknál). A vezérlő automatikusan észleli az érzékelőket. Ha a fényérzékelő kapcsolódik, zárt hurkos szabályzás jön létre az 1. jelenet 1-3 csoportjánál. A többi jelenet szabályozása tisztán nyitott hurkos. Ha a vezérlőhöz mozgásérzékelő van csatlakoztatva, ez annak megfelelően működik, hogy van-e valaki jelen a teremben. A feszültség bekapcsolása után a mozgásérzékelő áramköre egy percig le van tiltva, majd az első mozgás aktiválja. Fényérzékelők / természetes fénytől függő szabályozás (1. jelenet) Az LS1 - LS3 fényérzékelő bemenetek a vezérlőben állandó módon az 1-3 csoportokhoz vannak rendelve. A csoportkiosztásnál ezért meg kell bizonyosodni arról, hogy a csoportokat a fényérzékelőknek megfelelően hozzuk létre (az 1. csoport az LS 1 fényérzékelőhöz tartozik, és így tovább). Amikor az 1. jelenetet hívjuk elő, a csoportokat a fényérzékelők szabályozzák, zárt hurkú üzemmódban. A fényérzékelő nélküli csoportok a beprogramozott dimmelési értéknek megfelelően világítanak, más szóval a vezérlés nyitott hurkos üzemmódban történik. A 4. csoport tisztán nyitott hurkos, ehhez a csoporthoz fényérzékelő nem csatlakoztatható. 6. oldal DALI BASIC vezérlő használati útmutató

7 Egynél több terület hatékonyabb lefedéséhez több fényérzékelő csatlakoztatható párhuzamosan egy fényérzékelő bemenethez. Az átlagos érték az egyes érzékelők értékeiből képződik. Ha elég természetes fény áll rendelkezésre, a megfelelő csoportok dimmelése a minimális értékre történik, és a csoportok 10 perc után kikapcsolódnak. Ha nincs mozgásérzékelő, akkor ezek a csoportok továbbra is kikapcsolt állapotban maradnak még akkor is, ha megvilágítási érték nem éri el a beállított szintet (az 1. jelenetre beállított értéket). A zárt hurkos vezérlés úgy van programozva, hogy a fényerő növelése gyorsabban történik, mint a csökkentés. Ha van elegendő természetes fény (a megvilágítás nagyobb, mint a világítási rendszerben szükséges szint), és kézi vezérléssel az 1. jelenetet állítjuk be, akkor a fény mesterséges összetevője a minimális értékre áll be. A világítási rendszer minimális értéken marad és kikapcsol 10 perc után, ha időközben nem következik be a fényviszonyok megváltozása. Fény / mozgásérzékelők, jelenlét érzékelés Ha egy vagy több mozgásérzékelőt csatlakoztatunk, a vezérlő az összes csoport és jelenet szabályzását aszerint végzi, hogy érzékel-e mozgást vagy sem. Ha nincs mozgás egy beállítható időszak alatt (1 és 32 perc között, minden mozgásérzékelésnél újraindul), a vezérlő a világítást (körülbelül 16 másodperc alatt) a minimális értékre csökkenti, majd utána kikapcsolja. Ha mozgást érzékel az érzékelési területen, a világítási rendszer 1. jelenete kapcsolódik be. Ha fény érzékelő is telepítve van, az érintett csoportok közül csak azokat kapcsolja be, ahol nincs elegendő természetes fény. Ha a vezérlő mozgást érzékel a világítási rendszer dimmelt állapotában (még a kikapcsolás előtt), a világítási rendszer visszaáll az utolsó állapotba. A mozgásérzékelők párhuzamos kapcsolásával megnövelhetjük az észlelési terület, vagy érzékenyebb felügyeletet érhetünk el. A fény / mozgásérzékelők telepítésére vonatkozó megjegyzések Csak a Tartozékok részben leírt fény / mozgásérzékelőt lehet csatlakoztatni (1-6 fény- vagy fény / mozgásérzékelőt, az alkalmazástól függően). Mozgásérzékelés céljára egy bemenet áll rendelkezésre (három kettős sorkapocs). Minden ide csatlakoztatott mozgásérzékelő párhuzamosan működik (az észlelési terület kiterjesztése). Az alkalmazástól függően a fényérzékelők egy LS bemenethez csatlakoztathatók, vagy megoszthatók az 1-3 csoportok között. Ha több mint egy fényérzékelő kapcsolódik párhuzamosan, akkor a rendszer a bemenetek átlagát érzékeli, és ezt használja fel a vezérléshez. Az LS1 - LS3 fényérzékelő bemeneteket nem szabad összekapcsolni! Amennyiben lehetséges, az érzékelőket úgy kell elhelyezni a teremben, hogy azok közvetlenül az emberekre, vagy a megfigyelt területekre nézzenek (mennyezeti szerelés). A helyiség világosságát mindig közvetve kell mérni, a mesterséges fény ne világítson közvetlenül az érzékelőbe. Mozgásérzékelőt ne helyezzünk el gépeken (légkondicionálók, hősugárzók, faxok vagy nyomtatók), mert ez az érzékelők nem kívánt megszólalását okozhatja. A rendszer visszaállítása, az egyszerű, nyílt-hurkú vezérlés bekapcsolása érdekében, áramtalanítsa a vezérlőt, majd kapcsolja le az érzékelőket. További információkért kérjük, olvassa el az érzékelők használati utasítását. Biztonsági és szerelési útmutató Az egységeket ki kell kapcsolni, mielőtt bármilyen munkát végeznek Az egységet csak szakképzett villanyszerelő szerelheti és tesztelheti A bekötéseket a kapcsolási rajz szerint kell elvégezni. A rajzon és az egységeken feltüntetetteket figyelembe kell venni. A vonatkozó biztonsági és balesetvédelmi előírásokat be kell tartani A készüléket nem szabad kinyitni vagy burkolat nélkül üzemeltetni A vonatkozó telepítési utasításokat be kell tartani Ellenőrizni kell, hogy a rendszer megfelel-e a műszaki adatoknak DALI BASIC vezérlő használati útmutató 7. oldal

8 Műszaki adatok Megnevezés : DALI RC BASIC SO Hálózati feszültség : 230Vac 50/60 Hz, DC nem megengedett Teljesítményfelvétel : kb. 4W - 9W, a terheléstől függően Biztosító : egység/külső hibaérintkező 6A Működési hőmérséklet : 0 C - 45 C Érintésvédelmi osztály Védettség Szennyeződés Hibaérintkező (µ) : II (teljesen szigetelt) : IP20 : 2 (száraz, nem vezető) : - Földfüggetlen relé érintkező (záró érintkező) max. 250Vac/5Aac µ légköz: kapcsolás, nem megbízható szigetelés - Lámpa hibát jelzi Lámpahiba esetén zár, a hiba LED bekapcsol. - DALI hiba jelzés (DALI egységek szakadása vagy zárlata), Hiba LED és relé érintkező ciklikus működése. ** LED-ek az egységen : BE zöld világít, ha az egység működik Adás sárga világít, ha a DALI interfészen adatforgalom van Hiba vörös világít, ha a DALI előtéthez csatlakozó lámpa hibás (a relé érintkező zár) DALI hiba esetén villog (szinkronban a relé érintkezővel) Világít a reset gomb megnyomásakor a be-vel együtt, ameddig a gombot a reset aktiválásához meg kell nyomni (kb. 10 s) Reset gomb Túllövési idő DALI interfész: : - A kezdeti állapotba való visszatéréshez a reset gombot kb. 10 s-ig bekapcsolt feszültség mellett meg kell nyomni (csoportok törlődnek, jelenetek előre beállítottak) - működés közbeni rövid megnyomás tszt üzemmódot indít : Mozgás utáni kikapcsolás 1 és 32 perc között trimmerrel állítható A DALI specifikáció szerinti interfész, polarizált DALI táp - kb. +16V/150mA DC (DA+) - I K<250mA DC, max. 22.5V DC - elektr. áramhatároló, hővédelem Kapcsoló bemenetek : 5 bemenet (<5V DC) (záró érintkező) T1 - T4, Master (T5) Érzékelő bemenetek : 3 x fényérzékelő (analóg <5VDC), 1x mozgás (<5V DC) LS1 - LS3, PD Megvilágítási tartomány: : a fényérzékelő specifikációja szerint Érzékelő táp : kb. +10V/15mA DC (érzékelőkhöz) Vcc A DALI interfész, a kapcsoló bemenetek és érzékelő csatlakozók alapszigetelésűek, nem biztonsági törpefeszültségűek. Csatlakozók : csavaros: - merev 2 x mm 2 - sodrott, tömlővezeték 2 x mm 2 Hálózat : L, N Csatl. no. (19/27, 20/28) 19 és 27, 20 és 28 belül összekötve Hiba : Hibaérintk. Csatl. no. (17, 25) µ érintkező hézag DALI interfész : DA+ DA- Csatl. no. (1/9, 2/10) 1 és 9, 2 és 10 belül összekötve Csatl. no. 1 és 9 (DALI táp DA+), 2 és 10 (DA- (0V)) Fényérzékelő bemenet : LS1, LS2, LS3Csatl. no. (13, 14, 15) Mozgásérz. benmenet : PD Csatl. no. (5/6/7) 5 és 6 and 7 belül összekötve Érzékelő táp : Vcc Csatl. no. (8/16) 8 és 16 belül összekötve 0V érzékelők : 0V Csatl. no. (3/4/11/12) 3 és 4 és 11 és 12 belül összekötve Kapcsoló bemenetek : T1 - T4, Master (T5) Csatl.. no. (21, 22, 23, 24, 29) 0V kapcsoló : 0V Csatl.. no. (30/31/32) 30 és 31 és 32 belül összekötve Nem használt : NC, NC Csatl. no. (18, 26) nem kell haszjnálni Maximális vezetékhossz : 100m - DALI kábel : 300 m 1.5 mm 2 (A legtávolabbi két DALI előtét között) Keresztmetszet mm 2 2x0.5 2x0.75 2x1.0 2x1.5 Vezetékhossz (távolság) A DALI és a hálózati vezeték egy kábelben lehet (pl. 5x1.5 NYM) megfelelő szigeteléssel. Az érzékelő és a kapcsoló vezetékeit külön kell vezetni. 8. oldal DALI BASIC vezérlő használati útmutató

9 Vezetékutak : A vezetékutakra vonatkozó előírásokat (szigetelés, biztosítók, legkisebb keresztmetszet) be kell tartani. Konstrukció Méretek Súly : Szigetelt burkolat Áramsínre pattintható, felületre és elosztódobozba szerelhető : SzxMxH=140x90x61mm (8TE) : kb. 550g Jelölés : CE Csatlakozó kiosztás : az egységre nyomtatott bekötési vázlat és információ szerint Helytelen bekötés esetén meghibásodás, hibás működés vagy károsodás előfordulhat! Megjegyzések! **A DALI vezetékek hosszabb idejű túlterhelése vagy zárlata esetén a DALI interfész a hiba elhárításáig nagy impedanciájú állapotba kerül. Az ON LED kialszik, a hiba LED világít. Ebben az esetben a hibaérintkező nem zár. A DALI interfészt hálózati feszültségen lévőnek kell takinteni. DALI interfész a vezérlőn A vezérlő DALI interfésze a DALI alkatrészek tápellátását is biztosítja. A DALI rendszeren megengedett 250 ma maximális terhelést nem szabad túllépni. A rendszerhez másik DALI táp vagy vezérlő nem csatlakoztatható. Az interfész kábelen a DALI szabvány szerint megengedett 2V maximális feszültségesést nem szabad túllépni. A vezeték-keresztmetszeteket a műszaki adatoknál található táblázat szerint kell megválasztani. Megj.: 1. A vezérlő DALI interfészéhez cask megfelelő DALI alkatrészeket szabad kapcsolni. 2. A vezérlő DALI interfészének hálózati feszültségre kapcsolása a vezérlő meghibásodását vagy tönkremenetelét eredményezheti. 3. A vezérlőt nem szabad hálózati feszültségű, egysarkú kapcsolókkal kombinálni (=Touch Dim). Hálózati hiba/dali hiba Ha a vezérlő nem kap feszültséget, a hozzá kapcsolt, és feszültség alatt lévő DALI egységek a legnagyobb fényerőre kapcsolnak (lásd a gyártók tájékoztatását is). A feszültség visszatérte után a vezérlő automatikusan visszaállítja a meghibásodás előtti állapotot. Egységek cseréje/bővítése Az egységek eltávolítása esetén a rendszeren nem szükséges semmit sem változtatni. DALI egységek hozzáadása esetén (előtétek, ill. 1 10V konverter), ügyelnünk arra, hogy az egységek maximális számát, a 64 egységet nem szabad túllépni. A régi egységek minden változtatás nélkül, a központi gomb megnyomásával megerősíthetők. Az újonnan hozzáadott egységeket a Csoport hozzárendelés pontban leírtak szerint kell bevonni a rendszerbe. Vezérlő gombok A kereskedelemben kapható normál nyomógombok használhatók (záró érintkező, alapszigetelés). Az alkalmazástól függően 1 5 gombra lehet szükség. A központi gombra az építési üzemmód miatt van szükség, a T1 és T2 gombok a rendszer indításához és a csoport hozzárendeléshez szükségesek (ezeket a gombokat egymás mellett kell elhelyezni, mivel a működtetésük is együtt történik). Ha az első kettőnél több csoprtot és/vagy jelenetet használunk, akkor a T3 és T4 gombokra is szükség van. A gombok párhuzamosan is köthetők, ezéltal a világítási rendszert több helyről is lehet vezérelni. A funkciók szétválaszthatók, ha a gombokat különböző helyre szereljük fel. A központi gomb mindig a tljes rendszerre hat. Ha mind az 5 nyomógombot egy helyre szereljük, akkor főkapcsolóként (Master) pl. billenőkapcsolót, a T1-T4 gombokoz 4 áramkörös billenőkapcsolót lehet használni. DALI BASIC vezérlő használati útmutató 9. oldal

10 Kapcsolási rajzok DALI vezérlő érzékelők nélkül Fényszabályozás L Mains 230V ac 50/60Hz N PE F1 6A max F2 Signal lamp (optional) 230V ac L Fault L N PD DALI Room Controller DALI RC BASIC SO LS1LS2LS V sensors (Central) Master T1 T2 T3 T Vcc 1 DA+ 9 2 DA- 10 0V N PE DA DA To the DALI units (ECGs, converters, etc.) Controls A vezérlő nyílt hurkú vezérlési üzemmódban működik. Érzékelő nem szükséges. Minden csoport vezérelt. Legfeljebb 64 DALI egységet lehet kapcsolni, és dimmelni A DALI egységek négy csoprtba sorolhatók Négy világítási jelenet tárolható és hívható elő Standard kapcsolók használhatók (záró érintkező) A kapcsolók párhuzamosan kapcsolhatók, így a rendszer különböző helyekről vezérelhető Opcionális jelzőlámpa is csatlakoztatható. A földfüggetlen érintkezők miatt egyéb csatlakozások is lehetségesek (győződjön meg arról, hogy feleljenek meg a műszaki adatoknak) 10. oldal DALI BASIC vezérlő használati útmutató

11 DALI vezérlő fényérzékelővel az LS1-en 1. világítási jelenet: 1. csoport fényszabályozás L N PE Mains230V ac 50/60Hz Signal lamp (optional) F1 6A max DALI LS BASIC LS 0V Vcc - + F2 230V ac ~ L Fault L N PD DALI Room Controller DALI RC BASIC SO LS1LS2LS V sensors (Central) Master T1 T2 T3 T Vcc 1 DA+ 9 2 DA- 10 0V N PE DA DA To the DALI units (ECGs, converters, etc.) Controls A fényérzékelő az LS1 bemenethez van csatlakoztatva, ezért az 1. csoporthoz van hozzárendelve Az 1. csoport világítás vezérlése az 1. jelenetnél történik A 2-4 csoportok vezérlése nyitott hurkú,még az 1. jelenet esetében is, mert nincs fényérzékelő csatlakoztatva Párhuzamosan további fényérzékelők is csatlakoztathatók LS1-hez, ekkor átlagérték képződik Ha elegendő természetes fény áll rendelkezésre, az 1. csoport a legkisebb dimmelési értékre áll be, és kikapcsol 10 perc eltelte után Lásd még az Ézrékelők és az 1. világítási jelenet pontokat. Legfeljebb 64 DALI egységet lehet kapcsolni, és dimmelni A DALI egységek négy csoportba sorolhatók Négy világítási jelenet tárolható és hívható elő Standard kapcsolók használhatók (záró érintkező) A kapcsolók párhuzamosan kapcsolhatók, így a rendszer különböző helyekről vezérelhető Opcionális jelzőlámpa is csatlakoztatható. A földfüggetlen érintkezők miatt egyéb csatlakozások is lehetségesek (győződjön meg arról, hogy feleljenek meg a műszaki adatoknak) DALI BASIC vezérlő használati útmutató 11. oldal

12 DALI vezérlő két, párhuzamosan kapcsolt fény- és mozgásérzékelővel az LS1-en 1. világítási jelenet: 1. csoport átlagolt fényszabályozással Jelenlét érzékelés kiterjesztett észlelési területen L N PE Mains 230V ac 50/60Hz F1 6A max DALI LS/PD BASIC PD LS 0V Vcc - + DALI LS/PD BASIC PD LS 0V Vcc - + F2 Signal lamp (optional) 230V ac L Fault L N PD DALI Room Controller DALI RC BASIC SO LS1LS2LS V sensors (Central) Master T1 T2 T3 T Vcc 1 DA+ 9 2 DA- 10 0V N PE DA DA To the DALI units (ECGs, converters, etc.) Controls A kombinált érzékelők az LS1 bemenethez vannak csatlakoztatva, ezért az 1. csoporthoz vannak hozzárendelve Az 1. csoport világítás vezérlése az 1. jelenetnél történik A 2-4 csoportok vezérlése nyitott hurkú,még az 1. jelenet esetében is, mert nincs fényérzékelő csatlakoztatva Párhuzamosan további fényérzékelők is csatlakoztathatók LS1-hez, ekkor átlagérték képződik Ha elegendő természetes fény áll rendelkezésre, az 1. csoport a legkisebb dimmelési értékre áll be, és kikapcsol 10 perc eltelte után Lásd még az Ézrékelők és az 1. világítási jelenet pontokat. Legfeljebb 64 DALI egységet lehet kapcsolni, és dimmelni A DALI egységek négy csoportba sorolhatók Max. négy világítási jelenet tárolható és hívható elő Standard kapcsolók használhatók (záró érintkező) A kapcsolók párhuzamosan kapcsolhatók, így a rendszer különböző helyekről vezérelhető Opcionális jelzőlámpa is csatlakoztatható. A földfüggetlen érintkezők miatt egyéb csatlakozások is lehetségesek (győződjön meg arról, hogy feleljenek meg a műszaki adatoknak) 12. oldal DALI BASIC vezérlő használati útmutató

13 DALI vezérlő az LS1-LS3-ra kapcsolt három fény- és mozgásérzékelővel 1. világítási jelenet: az 1, 2, és 3. csoport fényszabályozása (pl. 3 fénysáv) Jelenlét érzékelés kiterjesztett észlelési területen L Mains 230V ac 50/60Hz N PE F1 6A max DALI LS/PD BASIC PD LS 0V Vcc - + DALI LS/PD BASIC PD LS 0V Vcc - + DALI LS/PD BASIC PD LS 0V Vcc - + F2 Signal lamp (optional) 230V ac L Fault L N PD DALI Room Controller DALI RC BASIC SO LS1LS2LS V sensors (Central) Master T1 T2 T3 T Vcc 1 DA+ 9 2 DA- 10 0V N PE DA DA To the DALI units (ECGs, converters, etc.) Controls A kombinált érzékelők az LS1-LS3 bemenetekhez vannak csatlakoztatva, ezért az 1-3. csoporthoz vannak hozzárendelve Az 1-3. csoport világítás vezérlése az 1. jelenetnél történik (pl. 3 fénysáv) A 4. csoport vezérlése nyitott hurkú,még az 1. jelenet esetében is Ha elegendő természetes fény áll rendelkezésre, a megfelelő csoport a legkisebb dimmelési értékre áll be, és kikapcsol 10 perc eltelte után A mozgásérzékelők párhuzamosan vannak kapcsolva, ezéltal kis területen nagyobb lesz az érzékenység, illetve nagy helyiségek esetén az érzékelési terület megnövelhető Ha a helyiségben senki nem tarózkodik, egy beállítható késleltetés után az egész világítási rendszer lekapcsol Ha valaki belép a helyiségbe, az 1. világítási jelenet aktiválódik Lásd még az Ézrékelők és az 1. világítási jelenet pontokat. Legfeljebb 64 DALI egységet lehet kapcsolni, és dimmelni A DALI egységek négy csoportba sorolhatók Max. négy világítási jelenet tárolható és hívható elő Standard kapcsolók használhatók (záró érintkező) A kapcsolók párhuzamosan kapcsolhatók, így a rendszer különböző helyekről vezérelhető Opcionális jelzőlámpa is csatlakoztatható. A földfüggetlen érintkezők miatt egyéb csatlakozások is lehetségesek (győződjön meg arról, hogy megfeleljenek a műszaki adatoknak) DALI BASIC vezérlő használati útmutató 13. oldal

14 Tartozékok A villamos vezérlés alkatrészei Elektronikus előtét DALI interfésszel DALI konverter DALI-ról V-ra DALI CON 1 10V LI (lámpatestbe szerelhető) DALI konverter DALI-ról V-ra DALI CON 1 10V SO (normál elosztószekrénybe szerelhető) stb. Felhasználói vezérlő alkatrészek Normál kapcsoló (záróérintkezős nyomógomb alapszigeteléssel) Működtető panelek (záróérintkezős nyomógombok alapszigeteléssel) Érzékelők Fényérzékelő (aktív) Fény- és mozgásérzékelő (aktív) DALI LS BASIC DALI LS/PD BASIC A beállítás és a jelenet tárolás reteszelése A beállítás során létrehozott csoportkiosztás és a jelenetek egyedileg, vagy közösen reteszelhetők. Ezáltal megelőzhető a rendszer beállításainak nem kívánt megváltoztatása. A reteszelési üzemmód a reset gomb hosszú (kb. 10 s) lenyomásával érhető el. A működést jelző LED villog, az aktuális állapotot két másik LED mutatja. A kívánt állapot a reset gomb rövid lenyomásával űllítható be. A reset gomb hosszú (kb. 10 s) lenyomásával eltároljuk a kiválasztott beállítást. A LED-ek a tárolást felvillanással jelzik, a készülék visszatér a normal üzemállapotba. A reteszelési mód kijelzése (a vezérlő működik, a működést jelző zöld LED villog) Adás Hiba Reteszelési mód (sárga LED (piros LED) Ki Ki Reteszelés kikapcsolva: Csoportba sorolás lehetséges Jelenet tárolás lehetséges (szállítási állapot) Be Ki Group assignment locked Ki Be Scene storage locked Be Be Group assignment and Scene storage locked Ha reteszelt üzemmódben megnyomják bármelyik vezérlő gombot, a reteszelés azonnal érvénybe lép, és a korábbi beállítások változatlanul maradnak. Reset esetén (alapállapot / reset) a beállított reteszelési mód is inaktívvá válik. A rendszer a szállítási állapotába kerül, lehetségessé válik a csoportkiosztás és a jelenet tárolás. 14. oldal DALI BASIC vezérlő használati útmutató

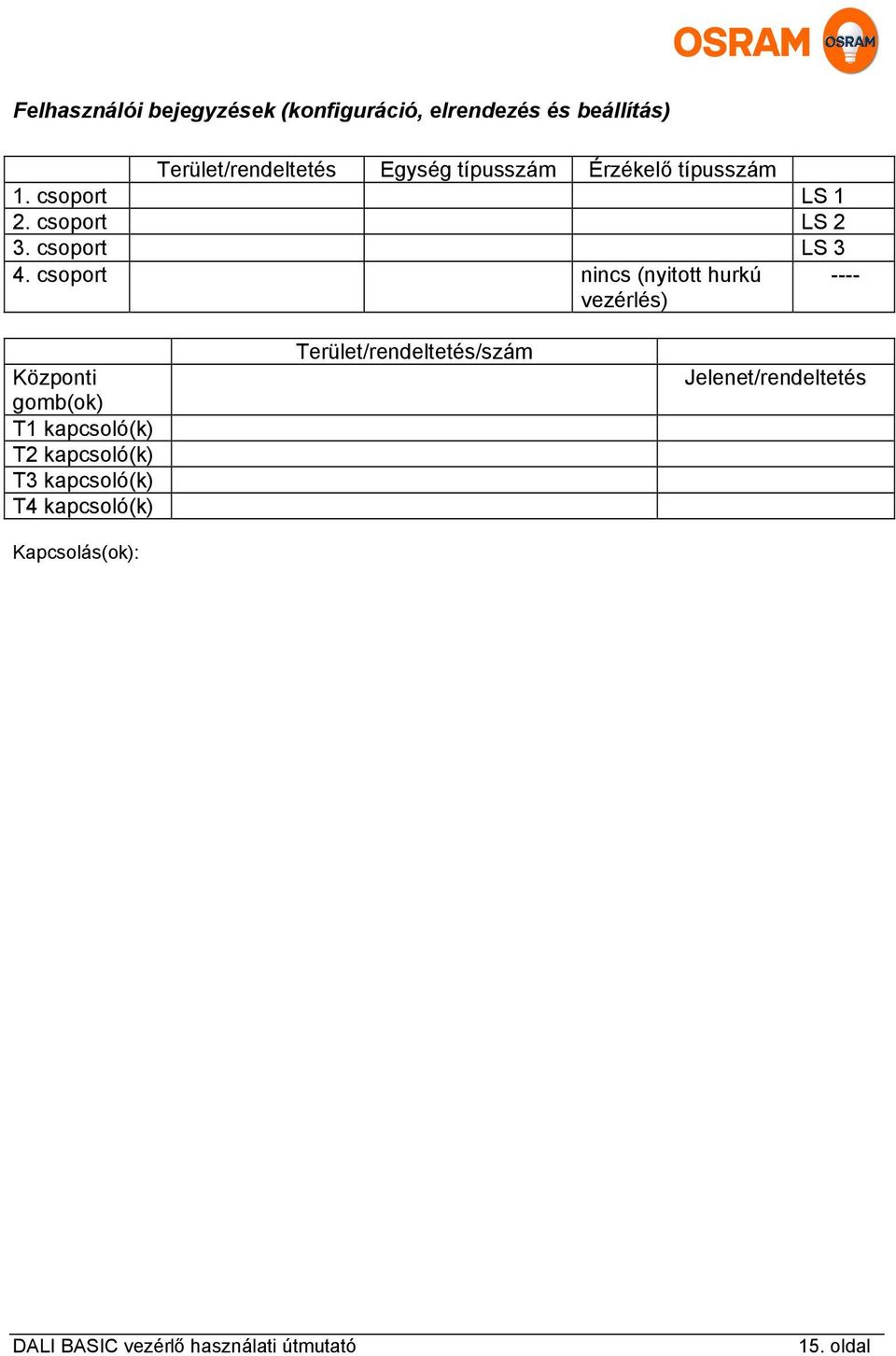

15 Felhasználói bejegyzések (konfiguráció, elrendezés és beállítás) Terület/rendeltetés Egység típusszám Érzékelő típusszám 1. csoport LS 1 2. csoport LS 2 3. csoport LS 3 4. csoport nincs (nyitott hurkú vezérlés) ---- Központi gomb(ok) T1 kapcsoló(k) T2 kapcsoló(k) T3 kapcsoló(k) T4 kapcsoló(k) Kapcsolás(ok): Terület/rendeltetés/szám Jelenet/rendeltetés DALI BASIC vezérlő használati útmutató 15. oldal

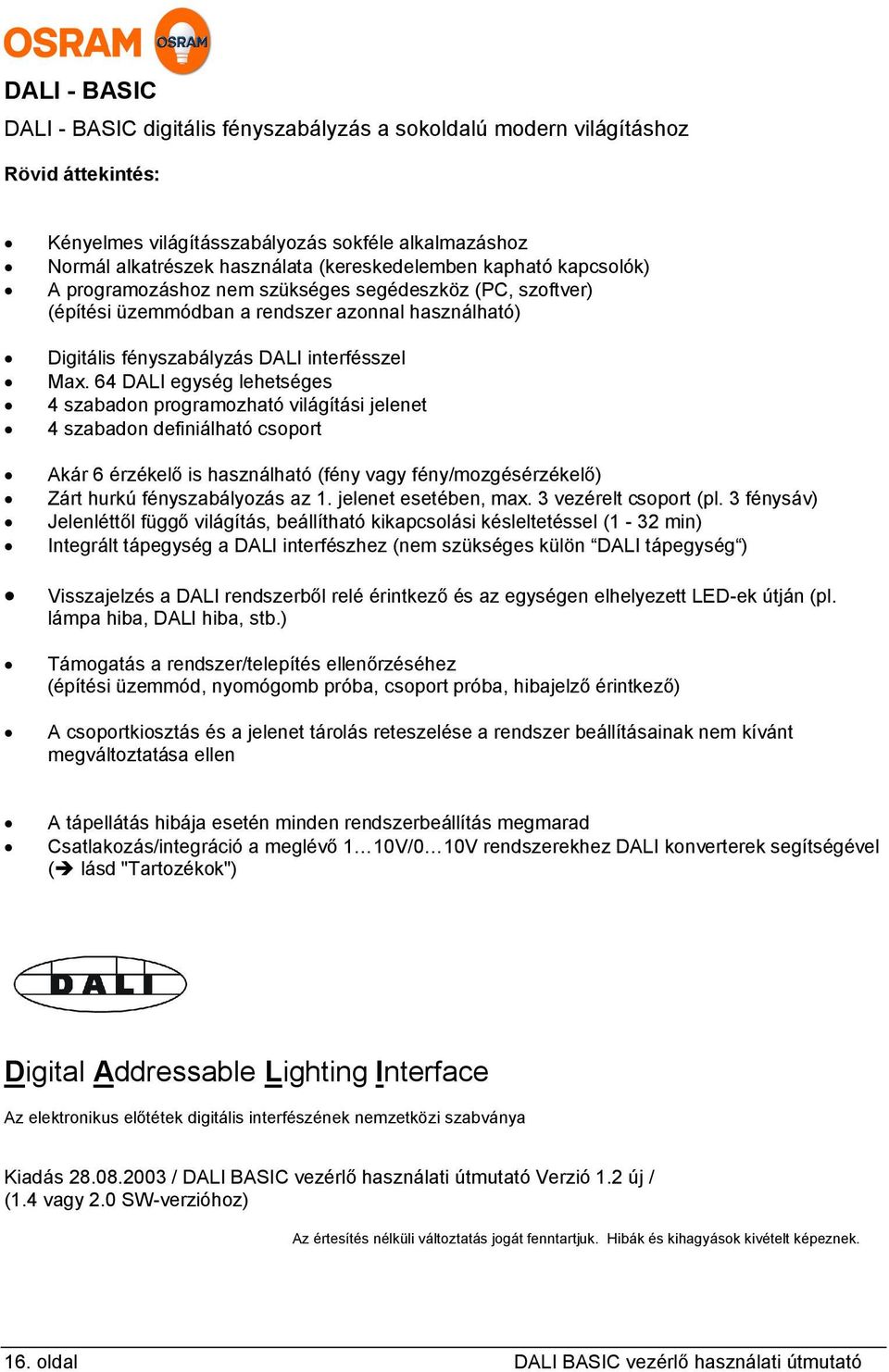

16 DALI - BASIC DALI - BASIC digitális fényszabályzás a sokoldalú modern világításhoz Rövid áttekintés: Kényelmes világításszabályozás sokféle alkalmazáshoz Normál alkatrészek használata (kereskedelemben kapható kapcsolók) A programozáshoz nem szükséges segédeszköz (PC, szoftver) (építési üzemmódban a rendszer azonnal használható) Digitális fényszabályzás DALI interfésszel Max. 64 DALI egység lehetséges 4 szabadon programozható világítási jelenet 4 szabadon definiálható csoport Akár 6 érzékelő is használható (fény vagy fény/mozgésérzékelő) Zárt hurkú fényszabályozás az 1. jelenet esetében, max. 3 vezérelt csoport (pl. 3 fénysáv) Jelenléttől függő világítás, beállítható kikapcsolási késleltetéssel (1-32 min) Integrált tápegység a DALI interfészhez (nem szükséges külön DALI tápegység ) Visszajelzés a DALI rendszerből relé érintkező és az egységen elhelyezett LED-ek útján (pl. lámpa hiba, DALI hiba, stb.) Támogatás a rendszer/telepítés ellenőrzéséhez (építési üzemmód, nyomógomb próba, csoport próba, hibajelző érintkező) A csoportkiosztás és a jelenet tárolás reteszelése a rendszer beállításainak nem kívánt megváltoztatása ellen A tápellátás hibája esetén minden rendszerbeállítás megmarad Csatlakozás/integráció a meglévő 1 10V/0 10V rendszerekhez DALI konverterek segítségével ( lásd "Tartozékok") Digital Addressable Lighting Interface Az elektronikus előtétek digitális interfészének nemzetközi szabványa Kiadás / DALI BASIC vezérlő használati útmutató Verzió 1.2 új / (1.4 vagy 2.0 SW-verzióhoz) Az értesítés nélküli változtatás jogát fenntartjuk. Hibák és kihagyások kivételt képeznek. 16. oldal DALI BASIC vezérlő használati útmutató
