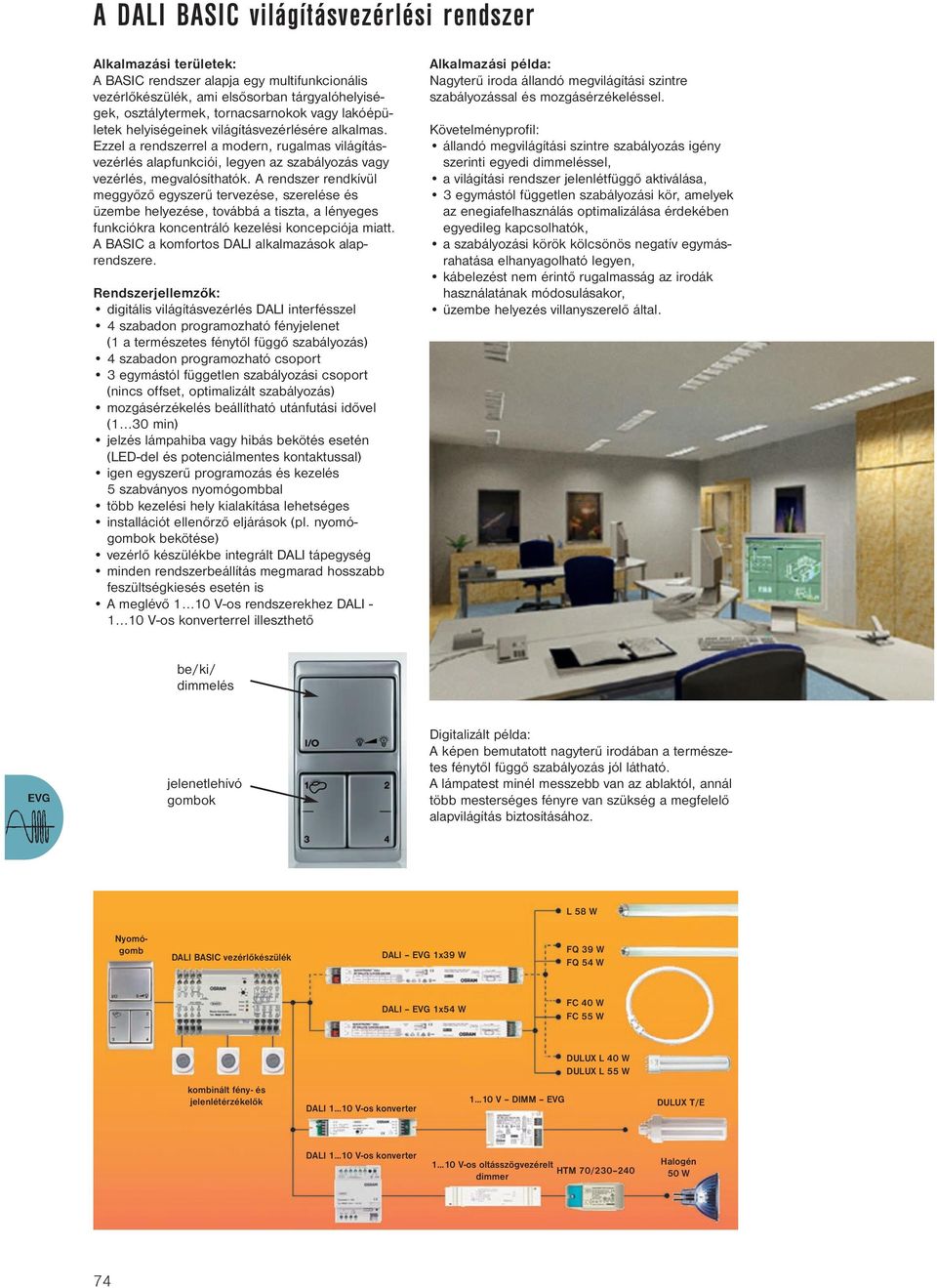

1 A DALI BASIC világításvezérlési rendszer Alkalmazási területek: A BASIC rendszer alapja egy multifunkcionális vezérlőkészülék, ami elsősorban tárgyalóhelyiségek, osztálytermek, tornacsarnokok vagy lakóépületek helyiségeinek világításvezérlésére alkalmas. Ezzel a rendszerrel a modern, rugalmas világításvezérlés alapfunkciói, legyen az szabályozás vagy vezérlés, megvalósíthatók. A rendszer rendkívül meggyőző egyszerű tervezése, szerelése és üzembe helyezése, továbbá a tiszta, a lényeges funkciókra koncentráló kezelési koncepciója miatt. A BASIC a komfortos DALI alkalmazások alaprendszere. Rendszerjellemzők: digitális világításvezérlés DALI interfésszel 4 szabadon programozható fényjelenet (1 a természetes fénytől függő szabályozás) 4 szabadon programozható csoport 3 egymástól független szabályozási csoport (nincs offset, optimalizált szabályozás) mozgásérzékelés beállítható utánfutási idővel (1 30 min) jelzés lámpahiba vagy hibás bekötés esetén (LED-del és potenciálmentes kontaktussal) igen egyszerű programozás és kezelés 5 szabványos nyomógombbal több kezelési hely kialakítása lehetséges installációt ellenőrző eljárások (pl. nyomógombok bekötése) vezérlő készülékbe integrált DALI tápegység minden rendszerbeállítás megmarad hosszabb feszültségkiesés esetén is A meglévő 1 10 V-os rendszerekhez DALI V-os konverterrel illeszthető Alkalmazási példa: Nagyterű iroda állandó megvilágítási szintre szabályozással és mozgásérzékeléssel. Követelményprofil: állandó megvilágítási szintre szabályozás igény szerinti egyedi dimmeléssel, a világítási rendszer jelenlétfüggő aktiválása, 3 egymástól független szabályozási kör, amelyek az enegiafelhasználás optimalizálása érdekében egyedileg kapcsolhatók, a szabályozási körök kölcsönös negatív egymásrahatása elhanyagolható legyen, kábelezést nem érintő rugalmasság az irodák használatának módosulásakor, üzembe helyezés villanyszerelő által. be/ki/ dimmelés jelenetlehívó gombok Digitalizált példa: A képen bemutatott nagyterű irodában a természetes fénytől függő szabályozás jól látható. A lámpatest minél messzebb van az ablaktól, annál több mesterséges fényre van szükség a megfelelő alapvilágítás biztosításához. L 58 W Nyomógomb DALI BASIC vezérlőkészülék DALI EVG 1x39 W FQ 39 W FQ 54 W DALI EVG 1x54 W FC 40 W FC 55 W DULUX L 40 W DULUX L 55 W kombinált fény- és jelenlétérzékelők DALI 1 10 V-os konverter 1 10 V DIMM EVG DULUX T/E DALI 1 10 V-os konverter 1 10 V-os oltásszögvezérelt dimmer HTM 70/ Halogén 50 W 74

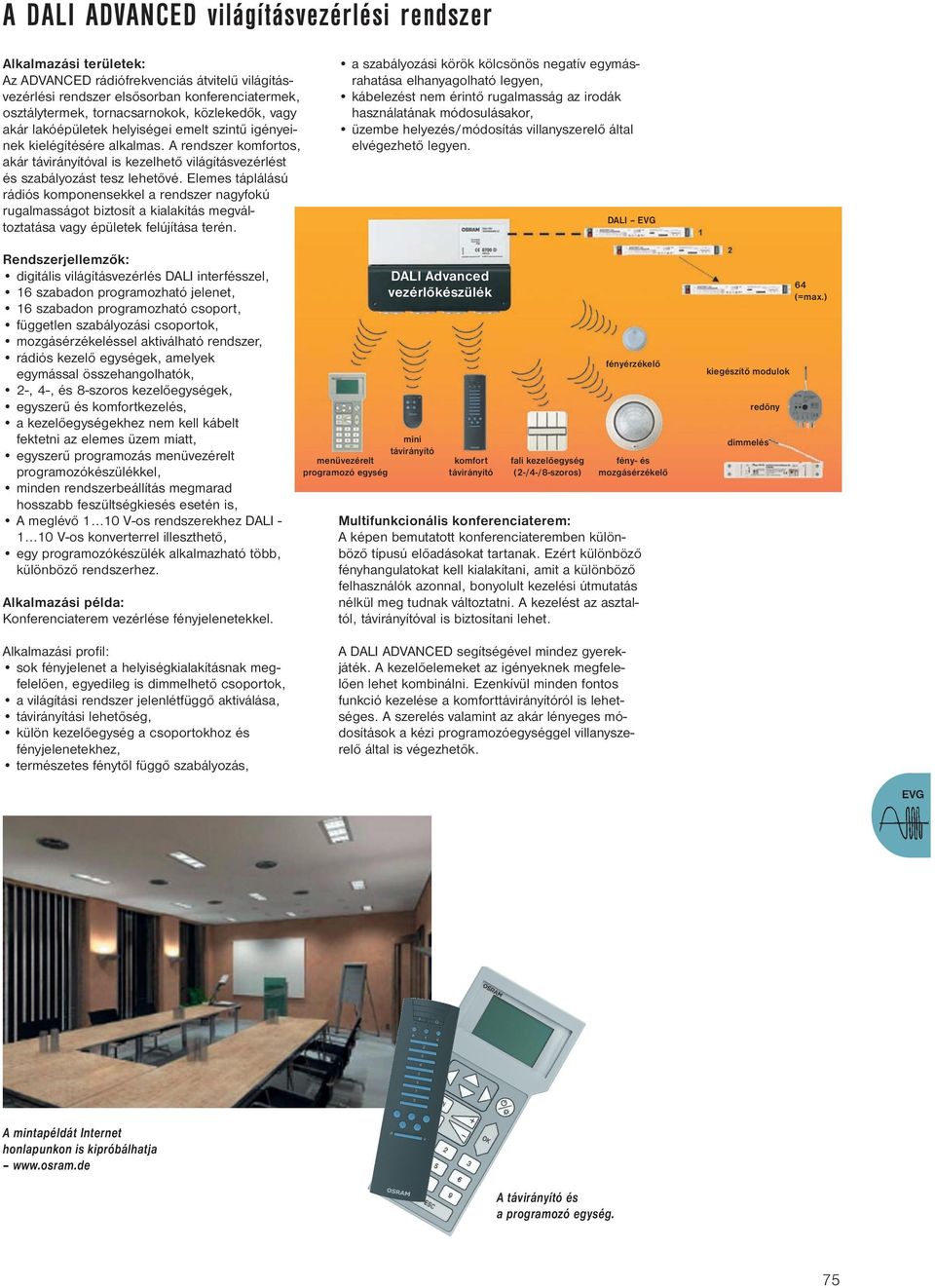

2 A DALI ADVANCED világításvezérlési rendszer Alkalmazási területek: Az ADVANCED rádiófrekvenciás átvitelű világításvezérlési rendszer elsősorban konferenciatermek, osztálytermek, tornacsarnokok, közlekedők, vagy akár lakóépületek helyiségei emelt szintű igényeinek kielégítésére alkalmas. A rendszer komfortos, akár távirányítóval is kezelhető világításvezérlést és szabályozást tesz lehetővé. Elemes táplálású rádiós komponensekkel a rendszer nagyfokú rugalmasságot biztosít a kialakítás megváltoztatása vagy épületek felújítása terén. a szabályozási körök kölcsönös negatív egymásrahatása elhanyagolható legyen, kábelezést nem érintő rugalmasság az irodák használatának módosulásakor, üzembe helyezés/módosítás villanyszerelő által elvégezhető legyen. DALI EVG Rendszerjellemzők: digitális világításvezérlés DALI interfésszel, 16 szabadon programozható jelenet, 16 szabadon programozható csoport, független szabályozási csoportok, mozgásérzékeléssel aktiválható rendszer, rádiós kezelő egységek, amelyek egymással összehangolhatók, 2-, 4-, és 8-szoros kezelőegységek, egyszerű és komfortkezelés, a kezelőegységekhez nem kell kábelt fektetni az elemes üzem miatt, egyszerű programozás menüvezérelt programozókészülékkel, minden rendszerbeállítás megmarad hosszabb feszültségkiesés esetén is, A meglévő 1 10 V-os rendszerekhez DALI V-os konverterrel illeszthető, egy programozókészülék alkalmazható több, különböző rendszerhez. Alkalmazási példa: Konferenciaterem vezérlése fényjelenetekkel. Alkalmazási profil: sok fényjelenet a helyiségkialakításnak megfelelően, egyedileg is dimmelhető csoportok, a világítási rendszer jelenlétfüggő aktiválása, távirányítási lehetőség, külön kezelőegység a csoportokhoz és fényjelenetekhez, természetes fénytől függő szabályozás, DALI Advanced vezérlőkészülék mini távirányító menüvezérelt programozó egység komfort távirányító fali kezelőegység (2-/4-/8-szoros) fényérzékelő fény- és mozgásérzékelő Multifunkcionális konferenciaterem: A képen bemutatott konferenciateremben különböző típusú előadásokat tartanak. Ezért különböző fényhangulatokat kell kialakítani, amit a különböző felhasználók azonnal, bonyolult kezelési útmutatás nélkül meg tudnak változtatni. A kezelést az asztaltól, távirányítóval is biztosítani lehet. A DALI ADVANCED segítségével mindez gyerekjáték. A kezelőelemeket az igényeknek megfelelően lehet kombinálni. Ezenkívül minden fontos funkció kezelése a komforttávirányítóról is lehetséges. A szerelés valamint az akár lényeges módosítások a kézi programozóegységgel villanyszerelő által is végezhetők. kiegészítő modulok redőny dimmelés 64 (=max.) A mintapéldát Internet honlapunkon is kipróbálhatja A távirányító és a programozó egység. 75

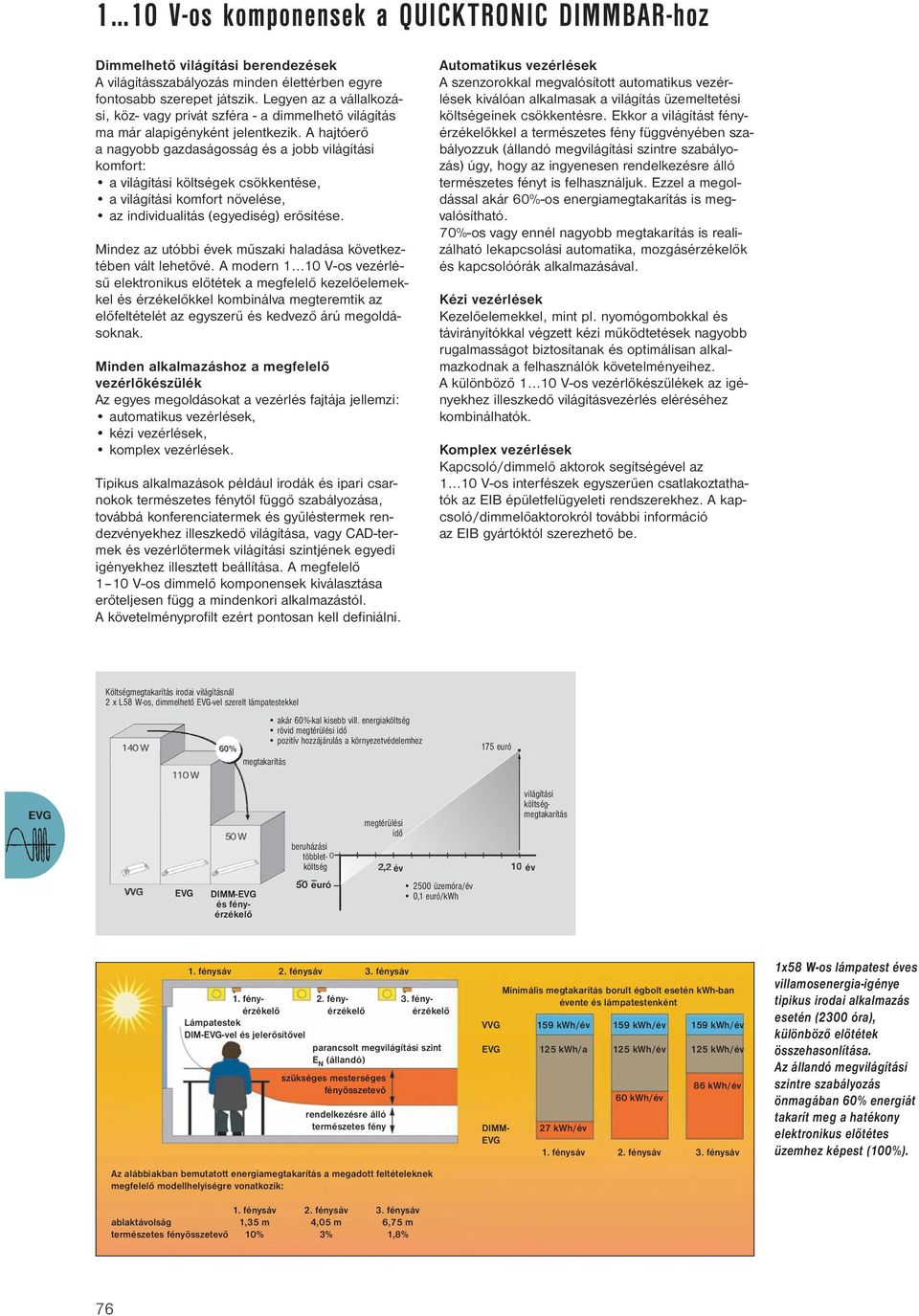

3 1 10 V-os komponensek a QUICKTRONIC DIMMBAR-hoz Dimmelhető világítási berendezések A világításszabályozás minden élettérben egyre fontosabb szerepet játszik. Legyen az a vállalkozási, köz- vagy privát szféra - a dimmelhető világítás ma már alapigényként jelentkezik. A hajtóerő a nagyobb gazdaságosság és a jobb világítási komfort: a világítási költségek csökkentése, a világítási komfort növelése, az individualitás (egyediség) erősítése. Mindez az utóbbi évek műszaki haladása következtében vált lehetővé. A modern 1 10 V-os vezérlésű elektronikus előtétek a megfelelő kezelőelemekkel és érzékelőkkel kombinálva megteremtik az előfeltételét az egyszerű és kedvező árú megoldásoknak. Minden alkalmazáshoz a megfelelő vezérlőkészülék Az egyes megoldásokat a vezérlés fajtája jellemzi: automatikus vezérlések, kézi vezérlések, komplex vezérlések. Tipikus alkalmazások például irodák és ipari csarnokok természetes fénytől függő szabályozása, továbbá konferenciatermek és gyűléstermek rendezvényekhez illeszkedő világítása, vagy CAD-termek és vezérlőtermek világítási szintjének egyedi igényekhez illesztett beállítása. A megfelelő 1 10 V-os dimmelő komponensek kiválasztása erőteljesen függ a mindenkori alkalmazástól. A követelményprofilt ezért pontosan kell definiálni. Automatikus vezérlések A szenzorokkal megvalósított automatikus vezérlések kiválóan alkalmasak a világítás üzemeltetési költségeinek csökkentésre. Ekkor a világítást fényérzékelőkkel a természetes fény függvényében szabályozzuk (állandó megvilágítási szintre szabályozás) úgy, hogy az ingyenesen rendelkezésre álló természetes fényt is felhasználjuk. Ezzel a megoldással akár 60%-os energiamegtakarítás is megvalósítható. 70%-os vagy ennél nagyobb megtakarítás is realizálható lekapcsolási automatika, mozgásérzékelők és kapcsolóórák alkalmazásával. Kézi vezérlések Kezelőelemekkel, mint pl. nyomógombokkal és távirányítókkal végzett kézi működtetések nagyobb rugalmasságot biztosítanak és optimálisan alkalmazkodnak a felhasználók követelményeihez. A különböző 1 10 V-os vezérlőkészülékek az igényekhez illeszkedő világításvezérlés eléréséhez kombinálhatók. Komplex vezérlések Kapcsoló/dimmelő aktorok segítségével az 1 10 V-os interfészek egyszerűen csatlakoztathatók az EIB épületfelügyeleti rendszerekhez. A kapcsoló/dimmelőaktorokról további információ az EIB gyártóktól szerezhető be. Költségmegtakarítás irodai világításnál 2 x L58 W-os, dimmelhető EVG-vel szerelt lámpatestekkel akár 60%-kal kisebb vill. energiaköltség rövid megtérülési idő pozitív hozzájárulás a környezetvédelemhez megtakarítás 175 euró EVG DIMM-EVG és fényérzékelő beruházási többletköltség 50 euró megtérülési idő év 2500 üzemóra/év 0,1 euró/kwh világítási költségmegtakarítás év 1. fénysáv 2. fénysáv 3. fénysáv 1. fény- 2. fény- 3. fényérzékelő érzékelő érzékelő Lámpatestek DIM-EVG-vel és jelerősítővel parancsolt megvilágítási szint E N (állandó) szükséges mesterséges fényösszetevő rendelkezésre álló természetes fény Az alábbiakban bemutatott energiamegtakarítás a megadott feltételeknek megfelelő modellhelyiségre vonatkozik: 1. fénysáv 2. fénysáv 3. fénysáv ablaktávolság 1,35 m 4,05 m 6,75 m természetes fényösszetevő 10% 3% 1,8% Minimális megtakarítás borult égbolt esetén kwh-ban évente és lámpatestenként VVG 159 kwh/év 159 kwh/év 159 kwh/év EVG 125 kwh/a 125 kwh/év 125 kwh/év DIMM- EVG 27 kwh/év 60 kwh/év 86 kwh/év 1. fénysáv 2. fénysáv 3. fénysáv 1x58 W-os lámpatest éves villamosenergia-igénye tipikus irodai alkalmazás esetén (2300 óra), különböző előtétek összehasonlítása. Az állandó megvilágítási szintre szabályozás önmagában 60% energiát takarít meg a hatékony elektronikus előtétes üzemhez képest (100%). 76

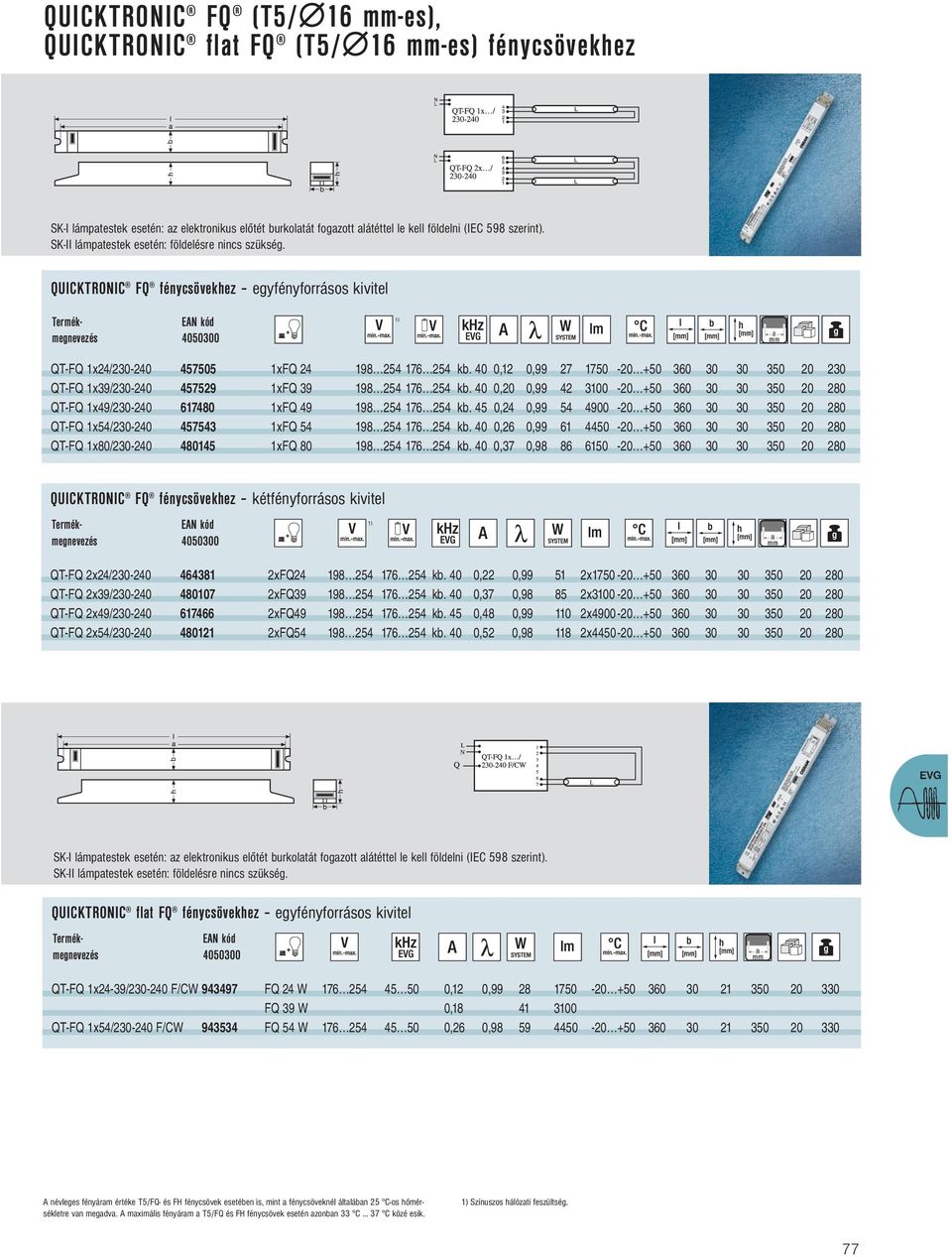

4 QUICKTRONIC FQ (T5/ 16 mm-es), QUICKTRONIC flat FQ (T5/ 16 mm-es) fénycsövekhez SK-I lámpatestek esetén: az elektronikus előtét burkolatát fogazott alátéttel le kell földelni (IEC 598 szerint). SK-II lámpatestek esetén: földelésre nincs szükség. QUICKTRONIC FQ fénycsövekhez egyfényforrásos kivitel QT-FQ 1x24/ xFQ kb. 40 0,12 0, QT-FQ 1x39/ xFQ kb. 40 0,20 0, QT-FQ 1x49/ xFQ kb. 45 0,24 0, QT-FQ 1x54/ xFQ kb. 40 0,26 0, QT-FQ 1x80/ xFQ kb. 40 0,37 0, QUICKTRONIC FQ fénycsövekhez kétfényforrásos kivitel QT-FQ 2x24/ xFQ kb. 40 0,22 0, x QT-FQ 2x39/ xFQ kb. 40 0,37 0, x QT-FQ 2x49/ xFQ kb. 45 0,48 0, x QT-FQ 2x54/ xFQ kb. 40 0,52 0, x SK-I lámpatestek esetén: az elektronikus előtét burkolatát fogazott alátéttel le kell földelni (IEC 598 szerint). SK-II lámpatestek esetén: földelésre nincs szükség. QUICKTRONIC flat FQ fénycsövekhez egyfényforrásos kivitel QT-FQ 1x24-39/ F/CW FQ 24 W ,12 0, FQ 39 W 0, QT-FQ 1x54/ F/CW FQ 54 W ,26 0, A névleges fényáram értéke T5/FQ- és FH fénycsövek esetében is, mint a fénycsöveknél általában 25 C-os hőmérsékletre van megadva. A maximális fényáram a T5/FQ és FH fénycsövek esetén azonban 33 C 37 C közé esik. Színuszos hálózati feszültség. 77

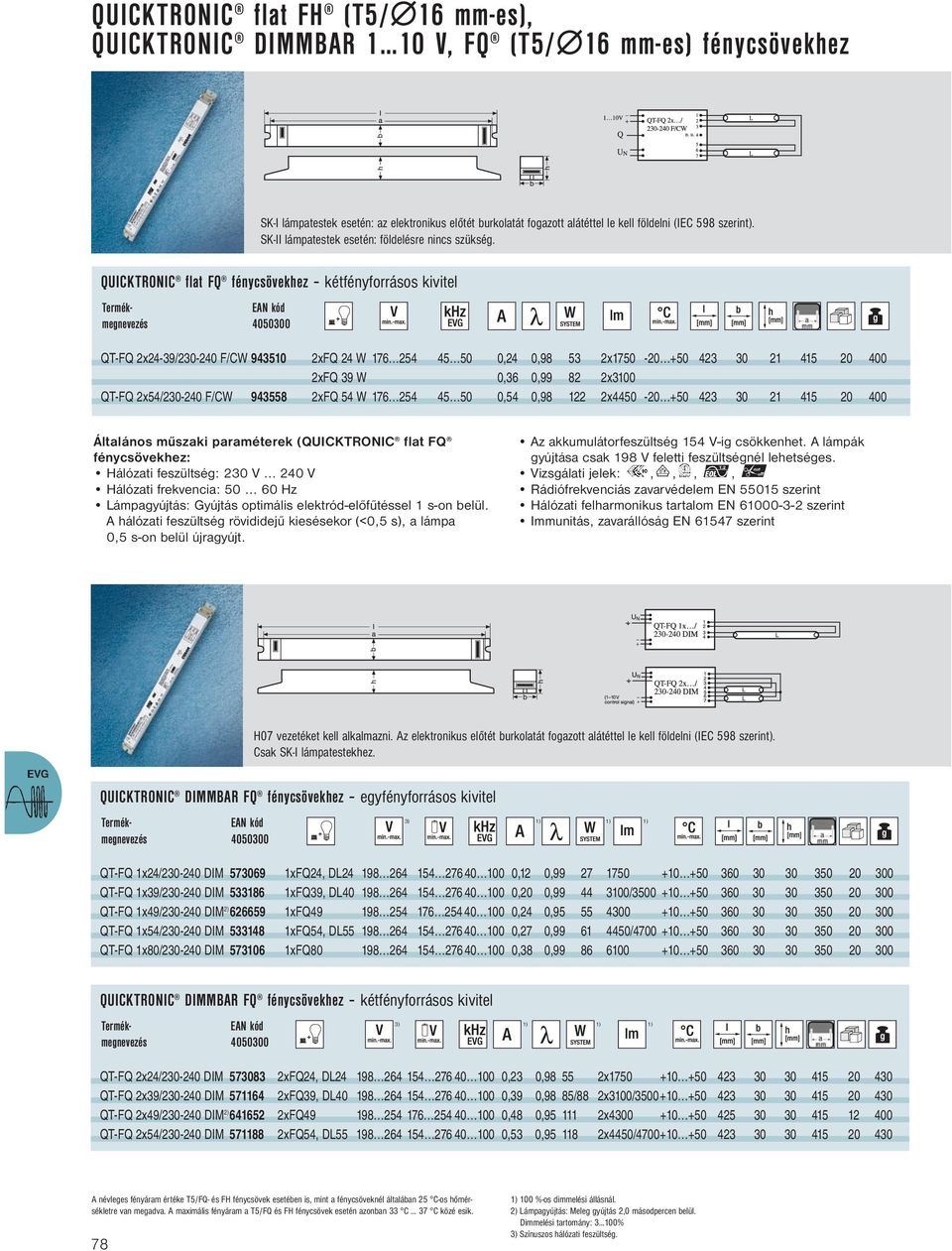

5 QUICKTRONIC flat FH (T5/ 16 mm-es), QUICKTRONIC DIMMBAR 1 10 V, FQ (T5/ 16 mm-es) fénycsövekhez SK-I lámpatestek esetén: az elektronikus előtét burkolatát fogazott alátéttel le kell földelni (IEC 598 szerint). SK-II lámpatestek esetén: földelésre nincs szükség. QUICKTRONIC flat FQ fénycsövekhez kétfényforrásos kivitel QT-FQ 2x24-39/ F/CW xFQ 24 W ,24 0, x xFQ 39 W 0,36 0, x3100 QT-FQ 2x54/ F/CW xFQ 54 W ,54 0, x Általános műszaki paraméterek (QUICKTRONIC flat FQ fénycsövekhez: Hálózati feszültség: 230 V 240 V Hálózati frekvencia: Hz Lámpagyújtás: Gyújtás optimális elektród-előfűtéssel 1 s-on belül. A hálózati feszültség rövididejű kiesésekor (<0,5 s), a lámpa 0,5 s-on belül újragyújt. Az akkumulátorfeszültség 154 V-ig csökkenhet. A lámpák gyújtása csak 198 V feletti feszültségnél lehetséges. Vizsgálati jelek:,,,, H07 vezetéket kell alkalmazni. Az elektronikus előtét burkolatát fogazott alátéttel le kell földelni (IEC 598 szerint). Csak SK-I lámpatestekhez. QUICKTRONIC DIMMBAR FQ fénycsövekhez egyfényforrásos kivitel 3) QT-FQ 1x24/ DIM xFQ24, DL ,12 0, QT-FQ 1x39/ DIM xFQ39, DL ,20 0, / QT-FQ 1x49/ DIM 2) xFQ ,24 0, QT-FQ 1x54/ DIM xFQ54, DL ,27 0, / QT-FQ 1x80/ DIM xFQ ,38 0, QUICKTRONIC DIMMBAR FQ fénycsövekhez kétfényforrásos kivitel 3) QT-FQ 2x24/ DIM xFQ24, DL ,23 0, x QT-FQ 2x39/ DIM xFQ39, DL ,39 0,98 85/88 2x3100/ QT-FQ 2x49/ DIM 2) xFQ ,48 0, x QT-FQ 2x54/ DIM xFQ54, DL ,53 0, x4450/ A névleges fényáram értéke T5/FQ- és FH fénycsövek esetében is, mint a fénycsöveknél általában 25 C-os hőmérsékletre van megadva. A maximális fényáram a T5/FQ és FH fénycsövek esetén azonban 33 C 37 C közé esik %-os dimmelési állásnál. 2) Lámpagyújtás: Meleg gyújtás 2,0 másodpercen belül. Dimmelési tartomány: 3 100% 3) Színuszos hálózati feszültség.

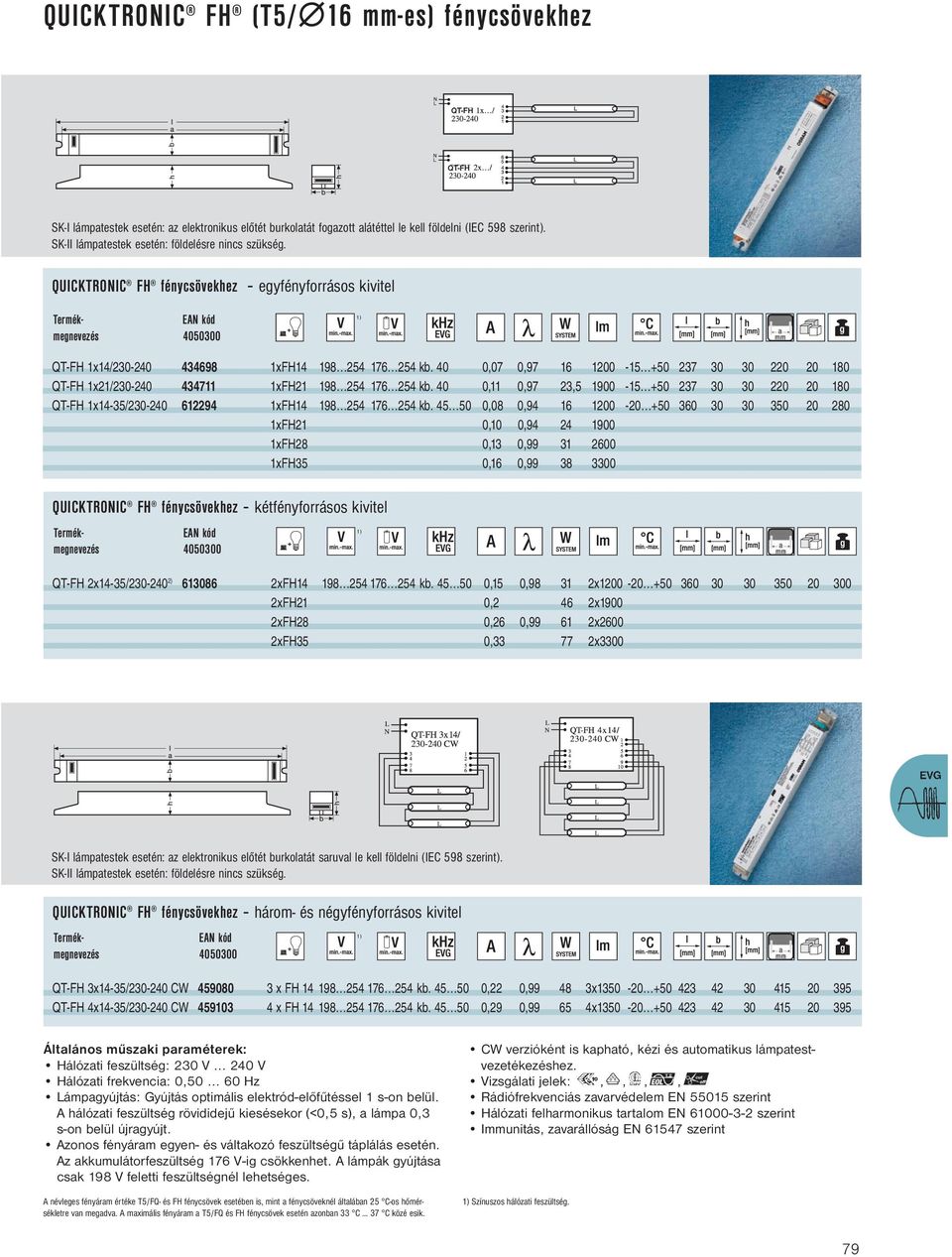

6 QUICKTRONIC FH (T5/ 16 mm-es) fénycsövekhez QT-FH QT-FH SK-I lámpatestek esetén: az elektronikus előtét burkolatát fogazott alátéttel le kell földelni (IEC 598 szerint). SK-II lámpatestek esetén: földelésre nincs szükség. QUICKTRONIC FH fénycsövekhez egyfényforrásos kivitel QT-FH 1x14/ xFH kb. 40 0,07 0, QT-FH 1x21/ xFH kb. 40 0,11 0,97 23, QT-FH 1x14-35/ xFH kb ,08 0, xFH21 0,10 0, xFH28 0,13 0, xFH35 0,16 0, QUICKTRONIC FH fénycsövekhez kétfényforrásos kivitel QT-FH 2x14-35/ ) xFH kb ,15 0, x xFH21 0,2 46 2x1900 2xFH28 0,26 0, x2600 2xFH35 0, x3300 SK-I lámpatestek esetén: az elektronikus előtét burkolatát saruval le kell földelni (IEC 598 szerint). SK-II lámpatestek esetén: földelésre nincs szükség. QUICKTRONIC FH fénycsövekhez három- és négyfényforrásos kivitel QT-FH 3x14-35/ CW x FH kb ,22 0, x QT-FH 4x14-35/ CW x FH kb ,29 0, x Hálózati feszültség: 230 V 240 V Hálózati frekvencia: 0,50 60 Hz Lámpagyújtás: Gyújtás optimális elektród-előfűtéssel 1 s-on belül. A hálózati feszültség rövididejű kiesésekor (<0,5 s), a lámpa 0,3 s-on belül újragyújt. Azonos fényáram egyen- és váltakozó feszültségű táplálás esetén. Az akkumulátorfeszültség 176 V-ig csökkenhet. A lámpák gyújtása csak 198 V feletti feszültségnél lehetséges. A névleges fényáram értéke T5/FQ- és FH fénycsövek esetében is, mint a fénycsöveknél általában 25 C-os hőmérsékletre van megadva. A maximális fényáram a T5/FQ és FH fénycsövek esetén azonban 33 C 37 C közé esik. CW verzióként is kapható, kézi és automatikus lámpatestvezetékezéshez. Vizsgálati jelek:,,,, Színuszos hálózati feszültség. 79

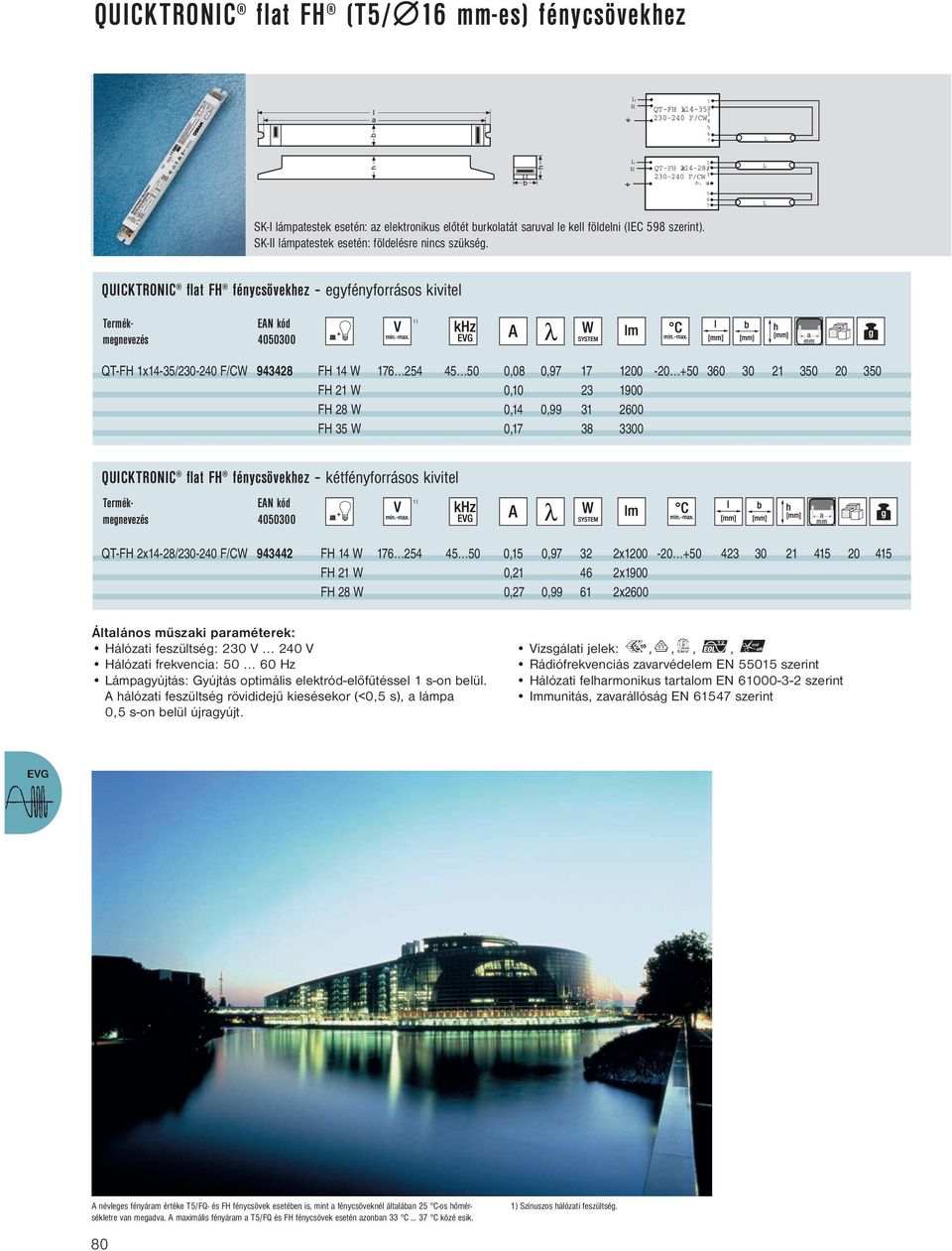

7 QUICKTRONIC flat FH (T5/ 16 mm-es) fénycsövekhez SK-I lámpatestek esetén: az elektronikus előtét burkolatát saruval le kell földelni (IEC 598 szerint). SK-II lámpatestek esetén: földelésre nincs szükség. QUICKTRONIC flat FH fénycsövekhez egyfényforrásos kivitel QT-FH 1x14-35/ F/CW FH 14 W ,08 0, FH 21 W 0, FH 28 W 0,14 0, FH 35 W 0, QUICKTRONIC flat FH fénycsövekhez kétfényforrásos kivitel QT-FH 2x14-28/ F/CW FH 14 W ,15 0, x FH 21 W 0, x1900 FH 28 W 0,27 0, x2600 Hálózati feszültség: 230 V 240 V Hálózati frekvencia: Hz Lámpagyújtás: Gyújtás optimális elektród-előfűtéssel 1 s-on belül. A hálózati feszültség rövididejű kiesésekor (<0,5 s), a lámpa 0,5 s-on belül újragyújt. Vizsgálati jelek:,,,, A névleges fényáram értéke T5/FQ- és FH fénycsövek esetében is, mint a fénycsöveknél általában 25 C-os hőmérsékletre van megadva. A maximális fényáram a T5/FQ és FH fénycsövek esetén azonban 33 C 37 C közé esik. Színuszos hálózati feszültség. 80

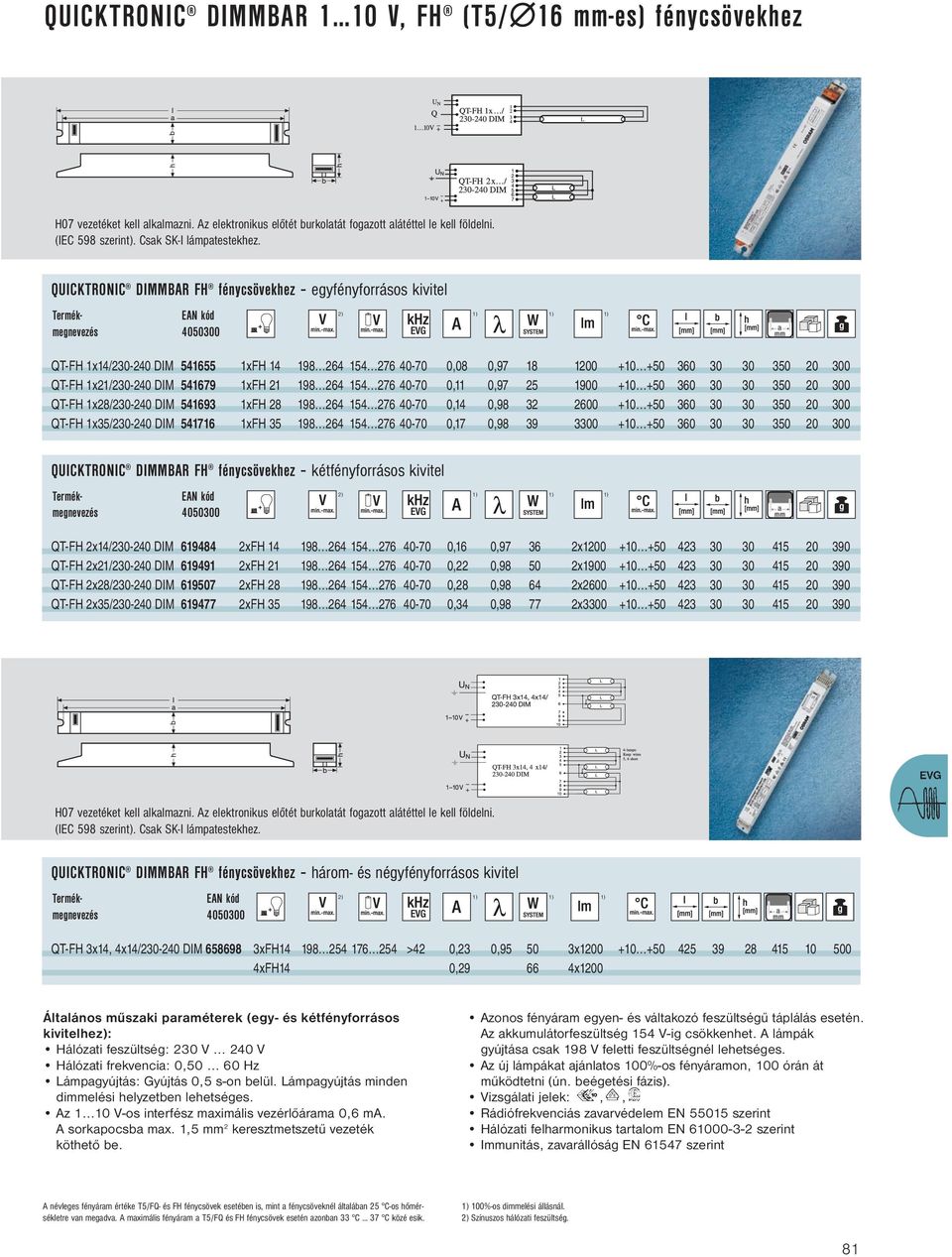

8 QUICKTRONIC DIMMBAR 1 10 V, FH (T5/ 16 mm-es) fénycsövekhez H07 vezetéket kell alkalmazni. Az elektronikus előtét burkolatát fogazott alátéttel le kell földelni. (IEC 598 szerint). Csak SK-I lámpatestekhez. QUICKTRONIC DIMMBAR FH fénycsövekhez egyfényforrásos kivitel 2) QT-FH 1x14/ DIM xFH ,08 0, QT-FH 1x21/ DIM xFH ,11 0, QT-FH 1x28/ DIM xFH ,14 0, QT-FH 1x35/ DIM xFH ,17 0, QUICKTRONIC DIMMBAR FH fénycsövekhez kétfényforrásos kivitel 2) QT-FH 2x14/ DIM xFH ,16 0, x QT-FH 2x21/ DIM xFH ,22 0, x QT-FH 2x28/ DIM xFH ,28 0, x QT-FH 2x35/ DIM xFH ,34 0, x H07 vezetéket kell alkalmazni. Az elektronikus előtét burkolatát fogazott alátéttel le kell földelni. (IEC 598 szerint). Csak SK-I lámpatestekhez. QUICKTRONIC DIMMBAR FH fénycsövekhez három- és négyfényforrásos kivitel 2) QT-FH 3x14, 4x14/ DIM xFH >42 0,23 0, x xFH14 0, x1200 Általános műszaki paraméterek (egy- és kétfényforrásos kivitelhez): Hálózati feszültség: 230 V 240 V Hálózati frekvencia: 0,50 60 Hz Lámpagyújtás: Gyújtás 0,5 s-on belül. Lámpagyújtás minden dimmelési helyzetben lehetséges. Az 1 10 V-os interfész maximális vezérlőárama 0,6 ma. A sorkapocsba max. 1,5 mm 2 keresztmetszetű vezeték köthető be. Azonos fényáram egyen- és váltakozó feszültségű táplálás esetén. Az akkumulátorfeszültség 154 V-ig csökkenhet. A lámpák gyújtása csak 198 V feletti feszültségnél lehetséges. Az új lámpákat ajánlatos 100%-os fényáramon, 100 órán át működtetni (ún. beégetési fázis). Vizsgálati jelek:,, A névleges fényáram értéke T5/FQ- és FH fénycsövek esetében is, mint a fénycsöveknél általában 25 C-os hőmérsékletre van megadva. A maximális fényáram a T5/FQ és FH fénycsövek esetén azonban 33 C 37 C közé esik. 100%-os dimmelési állásnál. 2) Színuszos hálózati feszültség. 81

9 QUICKTRONIC PROFESSIONAL T8/ 26 mm-es fénycsövekhez SK-I lámpatestek esetén: az elektronikus előtét burkolatát fogazott alátéttel le kell földelni (IEC 598 szerint). SK-II lámpatestek esetén: földelésre nincs szükség. QUICKTRONIC PROFESSIONAL T8 fénycsövekhez egyfényforrásos kivitel QTP 1x18/ * xL18 (DL 18) ,09 0, QTP 1x36/ xL36 (L 38) ,16 0, ** QTP 1x58/ xL ,25 0, ** CW verzióként (Combi Wiring) is kapható, kézi és automatikus lámpatest-vezetékezéshez. QUICKTRONIC PROFESSIONAL T8 fénycsövekhez kétfényforrásos kivitel QTP 2x18/ * xL18 (DL 18) ,17 0, x QTP 2x36/ ** xL36 (L 38) ,31 0,98 70(70) 2x3200*** QTP 2x58/ xL ,49 0, x5000*** * Alternatívaként a rövid QT 1x18 vagy a QT 2x18 W is alkalmazható 18 W-os fénycsövek esetében. ** Alternatívaként a rövid QT 1x36 vagy a QT 2x36 W is alkalmazható 36 W-os fénycsövek esetében. *** A fojtót és gyújtót tartalmazó kapcsoláshoz képest 96%-os fényáram. Nedves térben is alkalmazható. CW verzióként (Combi Wiring) is kapható, kézi és automatikus lámpatest-vezetékezéshez. Csak SK-I lámpatestekhez: az elektronikus előtét burkolatát fogazott alátéttel le kell földelni (IEC 598 szerint). A 3, 4 kapcsok szabadon maradnak. Az 1,2,10,11 kapcsokhoz csatlakozó vezetékek rövidek legyenek. Az 1,2,10,11 kapcsokhoz csatlakozó vezetékek rövidek legyenek. QUICKTRONIC PROFESSIONAL T8 fénycsövekhez három-, négyfényforrásos kivitel QTP 3x18,4x18/ xL18/4xL ,26/0,32 kb. 0,99 56/73 3x1300/4x Hálózati feszültség: 230 V 240 V Hálózati frekvencia: 0,50 60 Hz Lámpagyújtás: Gyújtás optimális elektród-előfűtéssel 2 s-on belül. A hálózati feszültség rövididejű kiesésekor (<0,5 s), a lámpa 0,3 s-on belül újragyújt. Az akkumulátorfeszültség 154 V-ig csökkenhet. A lámpák gyújtása csak 198 V feletti feszültségnél lehetséges. Azonos fényáram egyen- és váltakozó feszültségű táplálás esetén. CW verzióként is kapható, kézi és automatikus lámpatestvezetékezéshez. Vizsgálati jelek:,, Színuszos hálózati feszültség. 82

10 QUICKTRONIC DIMMBAR 1 10 V, T8/ 26 mm-es fénycsövekhez Csak SK-I lámpatestekhez: az elektronikus előtét burkolatát fogazott alátéttel le kell földelni (IEC 598 szerint). QUICKTRONIC DE LUXE DIMMBAR T8 fénycsövekhez egyfényforrásos kivitel 4) HF 1x18/ DIM xL ,09 0, HF 1x36/ DIM xL ,17 0, xDL36 3) HF 1x58/ DIM xL ,25 0, xDL QUICKTRONIC DE LUXE DIMMBAR T8 fénycsövekhez kétfényforrásos kivitel 4) HF 2x18/ DIM 2) xL ,17 0, x HF 2x36/ DIM 2) xL ,31 0, x xDL36 3) 2x HF 2x58/ DIM 2) xL ,48 0, x xDL55 2x HF 3x18, 4x18/ QUICKTRONIC DIMMBAR T8 fénycsövekhez három- és négyfényforrásos kivitel 4) HF 3x18, 4x18/ DIM xL >42 0,27 0, x xL18 0,34 0, x1300 Hálózati feszültség: 230 V 240 V Hálózati frekvencia: Hz Lámpagyújtás: Gyújtás 2 s-on belül. Lámpagyújtás minden dimmelési helyzetben lehetséges. Azonos fényáram egyen- és váltakozó feszültségű táplálás esetén. 100%-os dimmelési állásnál. 2) A 4-7 kapcsokhoz csatlakozó vezetékeknek egyforma hosszúnak kell lenniük (max 5 cm különbség), ellenkező esetben az egyes fénycsövek fényárama között különbség léphet fel. Az akkumulátorfeszültség 154 V-ig csökkenhet. A lámpák gyújtása csak 198 V feletti feszültségnél lehetséges. Az új lámpákat ajánlatos 100%-os fényáramon, 100 órán át működtetni (un. beégetési fázis). Vizsgálati jelek:,, 3) OSRAM DULUX F 36 W-hoz is alkalmas. 4) Színuszos hálózati feszültség. 83

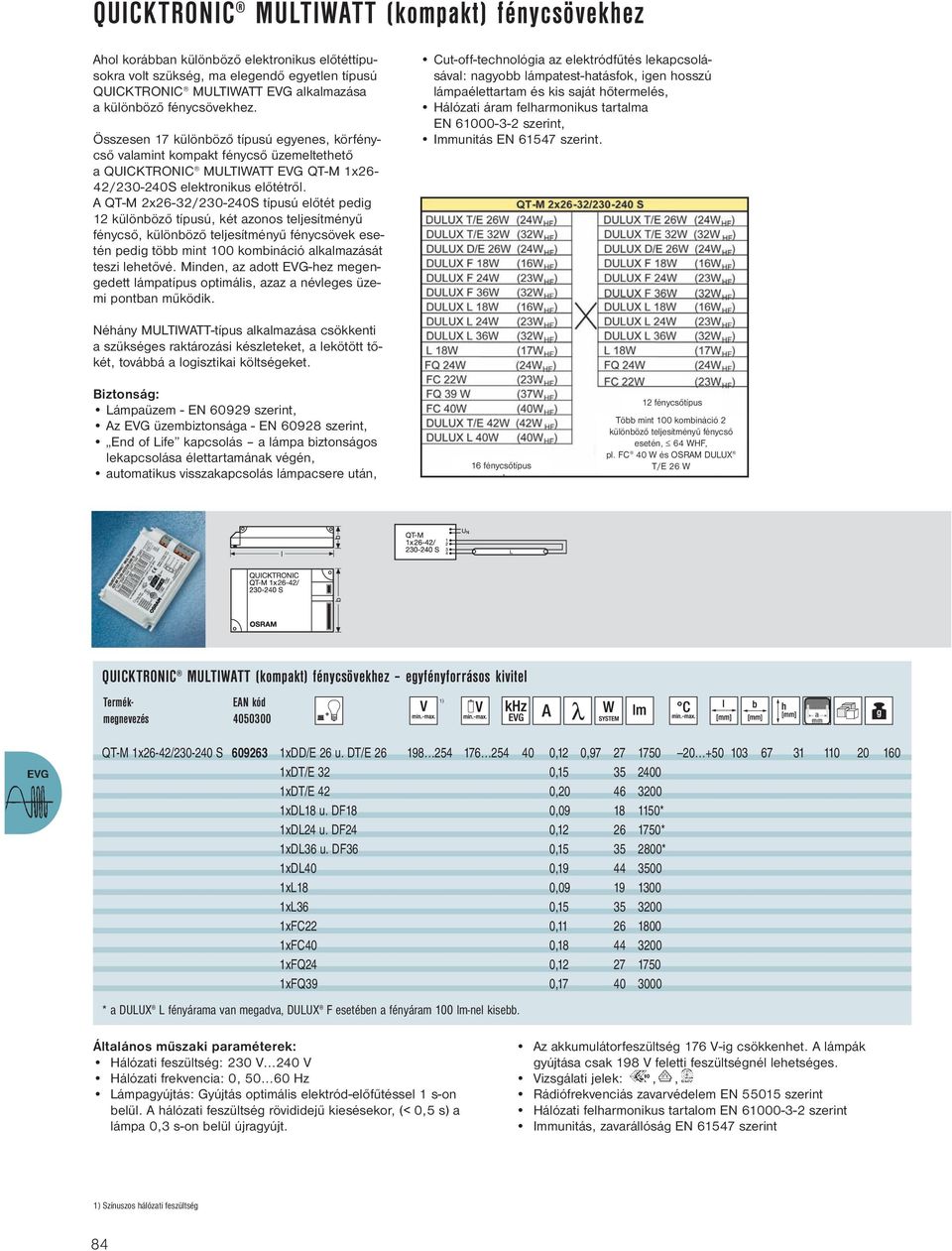

11 QUICKTRONIC MULTIWATT (kompakt) fénycsövekhez Ahol korábban különböző elektronikus előtéttípusokra volt szükség, ma elegendő egyetlen típusú QUICKTRONIC MULTIWATT EVG alkalmazása a különböző fénycsövekhez. Összesen 17 különböző típusú egyenes, körfénycső valamint kompakt fénycső üzemeltethető a QUICKTRONIC MULTIWATT EVG QT-M 1x26-42/ S elektronikus előtétről. A QT-M 2x26-32/ S típusú előtét pedig 12 különböző típusú, két azonos teljesítményű fénycső, különböző teljesítményű fénycsövek esetén pedig több mint 100 kombináció alkalmazását teszi lehetővé. Minden, az adott EVG-hez megengedett lámpatípus optimális, azaz a névleges üzemi pontban működik. Cut-off-technológia az elektródfűtés lekapcsolásával: nagyobb lámpatest-hatásfok, igen hosszú lámpaélettartam és kis saját hőtermelés, Hálózati áram felharmonikus tartalma EN szerint, Immunitás EN szerint. Néhány MULTIWATT-típus alkalmazása csökkenti a szükséges raktározási készleteket, a lekötött tőkét, továbbá a logisztikai költségeket. Biztonság: Lámpaüzem - EN szerint, Az EVG üzembiztonsága - EN szerint, End of Life kapcsolás a lámpa biztonságos lekapcsolása élettartamának végén, automatikus visszakapcsolás lámpacsere után, 16 fénycsőtípus 12 fénycsőtípus Több mint 100 kombináció 2 különböző teljesítményű fénycső esetén, d 64 WHF, pl. FC 40 W és OSRAM DULUX T/E 26 W QUICKTRONIC MULTIWATT (kompakt) fénycsövekhez egyfényforrásos kivitel QT-M 1x26-42/ S xDD/E 26 u. DT/E ,12 0, xDT/E 32 0, xDT/E 42 0, xDL18 u. DF18 0, * 1xDL24 u. DF24 0, * 1xDL36 u. DF36 0, * 1xDL40 0, xL18 0, xL36 0, xFC22 0, xFC40 0, xFQ24 0, xFQ39 0, * a DULUX L fényárama van megadva, DULUX F esetében a fényáram 100 lm-nel kisebb. Hálózati feszültség: 230 V 240 V Hálózati frekvencia: 0, Hz Lámpagyújtás: Gyújtás optimális elektród-előfűtéssel 1 s-on belül. A hálózati feszültség rövididejű kiesésekor, (< 0,5 s) a lámpa 0,3 s-on belül újragyújt. Az akkumulátorfeszültség 176 V-ig csökkenhet. A lámpák gyújtása csak 198 V feletti feszültségnél lehetséges. Vizsgálati jelek:,, Színuszos hálózati feszültség 84

12 QUICKTRONIC MULTIWATT (kompakt) fénycsövekhez QUICKTRONIC MULTIWATT (kompakt) fénycsövekhez kétfényforrásos kivitel QT-M 2x26-32/ S xDD/E 26 u. DT/E ca. 40 0,23 0, , xDT/E 32 0, xDL18 u. DF18 0, * 2xDL24 u. DF24 0, * 2xDL36 u. DF36 0, * 2xL18 0, xFC22 0, x(FC22 + FC40) 0, xFQ24 0, * a DULUX L fényárama van megadva, DULUX F esetében a fényáram fényforrásonként 100 lm-nel kisebb. Kombinációs lehetőség pl. DT/E 32 és FC22. Hálózati feszültség: 230 V 240 V Hálózati frekvencia: 0, Hz Lámpagyújtás: Gyújtás optimális elektród-előfűtéssel 1 s-on belül. A hálózati feszültség rövididejű kiesésekor, (< 0,5 s) a lámpa 0,3 s-on belül újragyújt. Az akkumulátorfeszültség 176 V-ig csökkenhet. A lámpák gyújtása csak 198 V feletti feszültségnél lehetséges. Vizsgálati jelek:,, Direkt/indirekt lámpatest indirekt fény FQ 99 W Mennyezeti lámpatest Mivel a különböző lámpatípusok és teljesítményfokozatok egymással kombinálhatók a QUICKTRONIC MULTIWATT kétfényforrásos előtét lényegesen nagyobb szabadságot enged a lámpatest tervezők számára. közvetlen (direkt) fény: DULUX L 18 W közvetlen (direkt) fény: FC 40 W és DULUX T/E 26 W Eddig lámpatestenként 2 EVG-re volt szükség a különböző fényforrásteljesítmények miatt! Színuszos hálózati feszültség 85

13 QUICKTRONIC ECONOMIC (kompakt) fénycsövekhez Quicktronic Economic (kompakt) fénycsövekhez Az elektronikus előtétekkel kialakított energiatakarékos világítási rendszerek terjedésének trendjét az EU 2000/55/EG irányelve is erősíti. A D energiaosztályba tartozó hagyományos előttéttel szerelt lámpatestek beépítése az Európai Unió területén 2002 májusa óta nem megengedett novemberében az irányelv második fokozatának hatályba lépésével véget ér a C energiaosztályú hagyományos előtétek korszaka is. Az új irányelv a fénycső előtét rendszer energiafogyasztását jelentős mértékben csökkenti. Az elektronikus előtéteknek (EVG), az általuk nyújtott előnyök alapján a hagyományos előtéteket (KVG) le kell váltaniuk. Olyan EVG-ket kell keresni, amelyek egyrészről KVG-khez közeli árkategóriájúak, másrészről fontos EVG tulajdonságokat garantálnak. Az OSRAM elfogadta a kihívást és a QUICKTRONIC EVG családot igazi KVG alternatívával egészítette ki: QUICKTRONIC ECONOMIC. A MULTIWATT-EVG koncepció révén az új QT-ECO típusok mindenütt, ahol korábban különböző KVG típusokat alkalmaztak csökkentik a diszpozíciós, logisztikai és gyártási költségeket. A QUICKTRONIC ECONOMIC típusok a hagyományos előtétek külső méreteivel megegyező geometriával kaphatók, így az EU 2000/55/EG irányelv kis konstrukciós változtatásokkal alkalmazható. Előnyök: 30%-os energiamegtakarítás, a C enegiaosztályú KVG-kel összehasonlítva, állandó, villogásmentes fény stroboszkóphatás nélkül, a fényforrás-hatásfok javul, a fényforrás élettartama nő, biztonságos lekapcsolás lámpahiba és a lámpa élettartamának végén, nagy kapcsolásállóság az optimális gyújtás következtében, EVG élettartam: óra (kiesési arány < 10%, tc max. = 70 C esetén). QUICKTRONIC ECONOMIC (kompakt) fénycsövekhez egyfényforrásos típus QT-ECO 1x4-16/ S xDS/E ,06 0,6 7, xDS/E 7 0,06 9, xDS/E 9 0,07 10, xDS/E 11 0,09 13, xDD/E 10 0,08 11, xDD/E 13 u. DT/E 13 0,10 14, xFH 14 0,10 15, xL 4 0,05 6, xL 6 0,06 8, xL 8 0,07 10, xL 10 0,08 12, xL 13 0,10 15, xL 16 0,11 16, xCFL Square 10 0,09 12, xCFL Square 16 0,10 14,5 850 Hálózati feszültség: 230 V 240 V Hálózati frekvencia: 50 Hz Lámpagyújtás: Gyújtás optimális elektród-előfűtéssel 1 s-on belül Szükségvilágításhoz VDE 0108 szerint alkalmazható Maximális csatlakozási teljesítmény lámpatestenként: 25 W Maximálisan megengedett vezetékhossz az EVG és a lámpa között: < 1,0 m (PIN1,2); < 0,5 m (PIN3,4) Vizsgálati jel: Rádiófrekvenciás zavarvédelem: EN szerint Hálózati felharmonikus tartalom: EN szerint Immunitás, zavarállóság: EN szerint 86

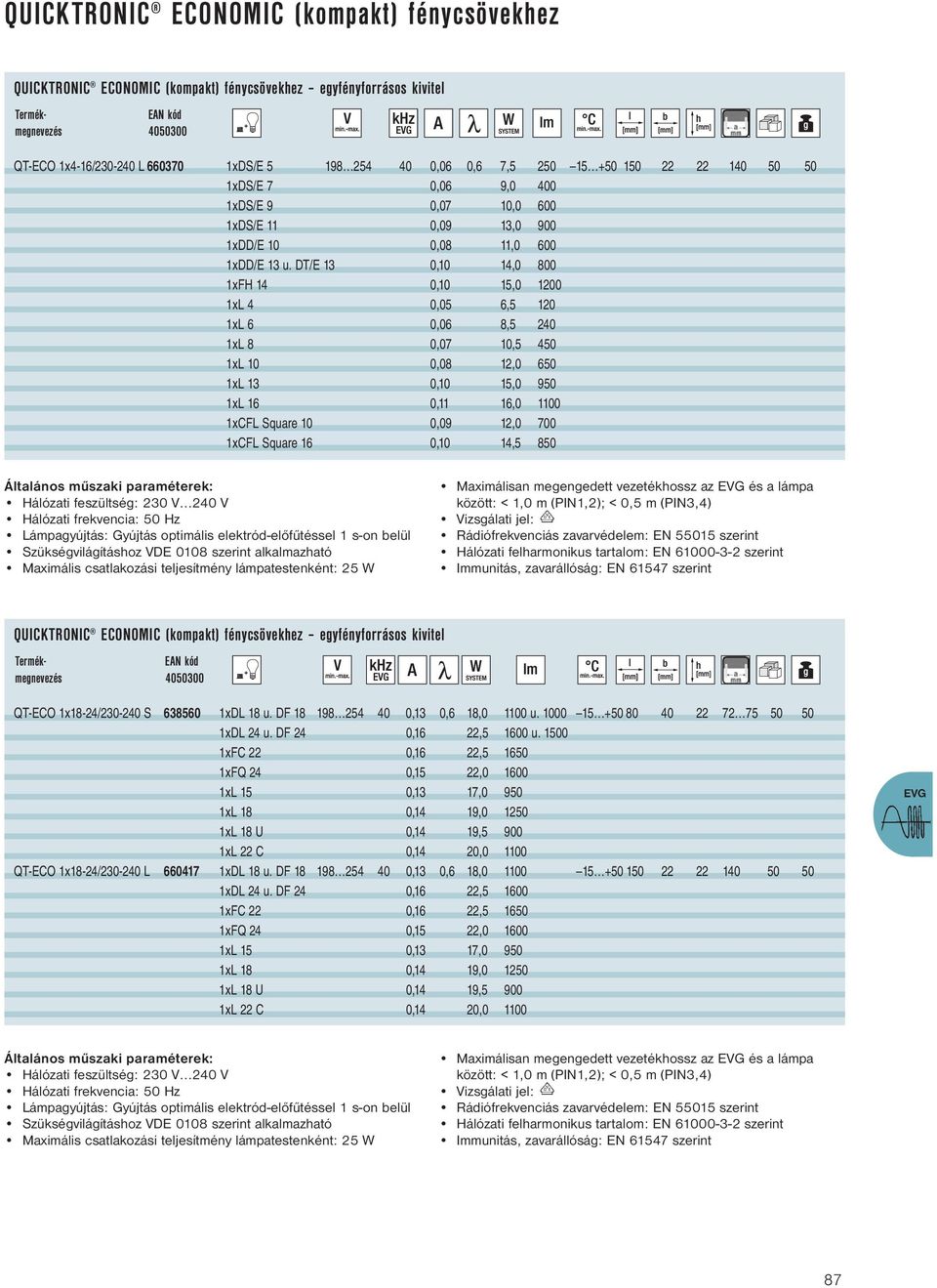

14 QUICKTRONIC ECONOMIC (kompakt) fénycsövekhez QUICKTRONIC ECONOMIC (kompakt) fénycsövekhez egyfényforrásos kivitel QT-ECO 1x4-16/ L xDS/E ,06 0,6 7, xDS/E 7 0,06 9, xDS/E 9 0,07 10, xDS/E 11 0,09 13, xDD/E 10 0,08 11, xDD/E 13 u. DT/E 13 0,10 14, xFH 14 0,10 15, xL 4 0,05 6, xL 6 0,06 8, xL 8 0,07 10, xL 10 0,08 12, xL 13 0,10 15, xL 16 0,11 16, xCFL Square 10 0,09 12, xCFL Square 16 0,10 14,5 850 Hálózati feszültség: 230 V 240 V Hálózati frekvencia: 50 Hz Lámpagyújtás: Gyújtás optimális elektród-előfűtéssel 1 s-on belül Szükségvilágításhoz VDE 0108 szerint alkalmazható Maximális csatlakozási teljesítmény lámpatestenként: 25 W Maximálisan megengedett vezetékhossz az EVG és a lámpa között: < 1,0 m (PIN1,2); < 0,5 m (PIN3,4) Vizsgálati jel: Rádiófrekvenciás zavarvédelem: EN szerint Hálózati felharmonikus tartalom: EN szerint Immunitás, zavarállóság: EN szerint QUICKTRONIC ECONOMIC (kompakt) fénycsövekhez egyfényforrásos kivitel QT-ECO 1x18-24/ S xDL 18 u. DF ,13 0,6 18, u xDL 24 u. DF 24 0,16 22, u xFC 22 0,16 22, xFQ 24 0,15 22, xL 15 0,13 17, xL 18 0,14 19, xL 18 U 0,14 19, xL 22 C 0,14 20, QT-ECO 1x18-24/ L xDL 18 u. DF ,13 0,6 18, xDL 24 u. DF 24 0,16 22, xFC 22 0,16 22, xFQ 24 0,15 22, xL 15 0,13 17, xL 18 0,14 19, xL 18 U 0,14 19, xL 22 C 0,14 20, Hálózati feszültség: 230 V 240 V Hálózati frekvencia: 50 Hz Lámpagyújtás: Gyújtás optimális elektród-előfűtéssel 1 s-on belül Szükségvilágításhoz VDE 0108 szerint alkalmazható Maximális csatlakozási teljesítmény lámpatestenként: 25 W Maximálisan megengedett vezetékhossz az EVG és a lámpa között: < 1,0 m (PIN1,2); < 0,5 m (PIN3,4) Vizsgálati jel: Rádiófrekvenciás zavarvédelem: EN szerint Hálózati felharmonikus tartalom: EN szerint Immunitás, zavarállóság: EN szerint 87

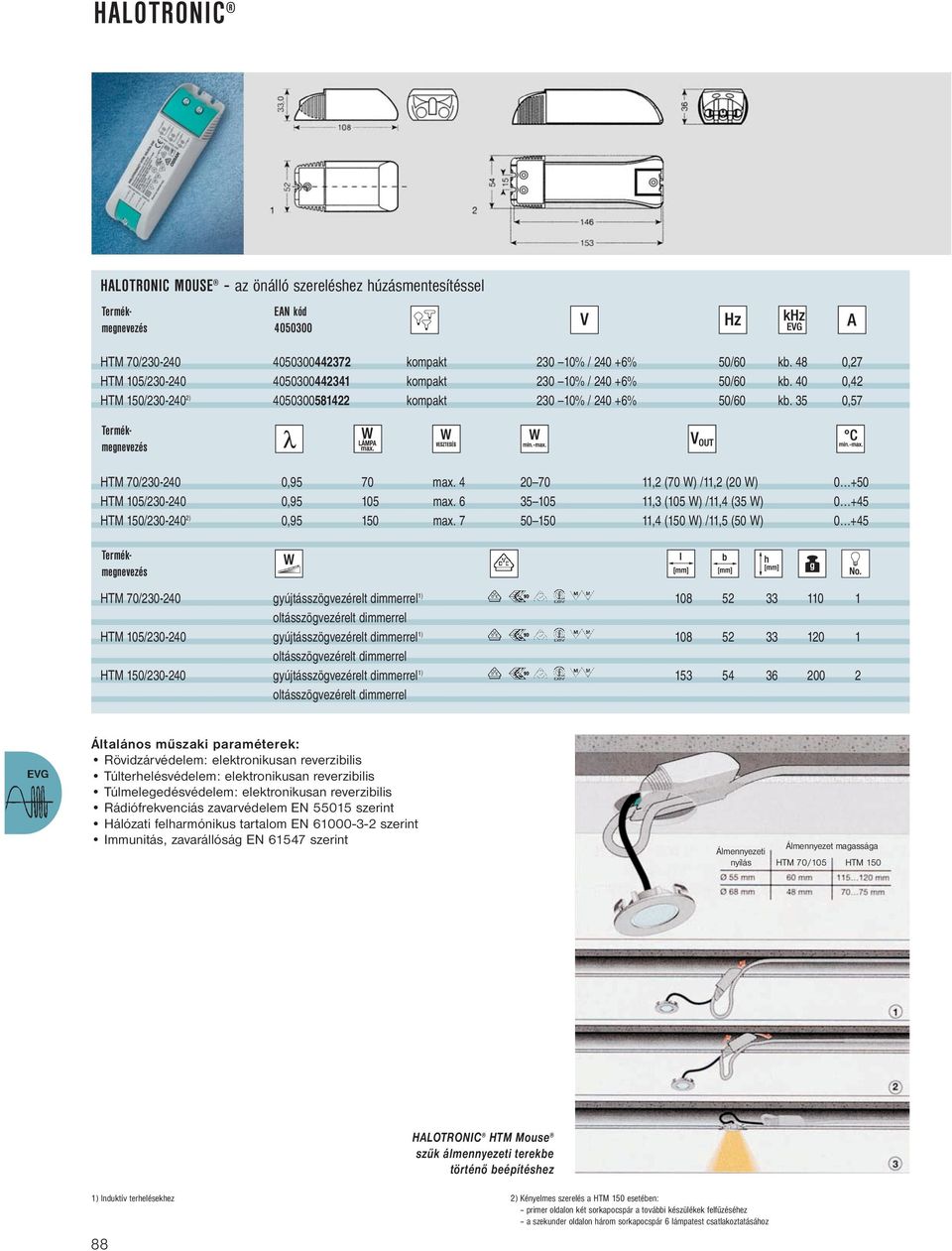

15 HALOTRONIC HALOTRONIC MOUSE az önálló szereléshez húzásmentesítéssel HTM 70/ kompakt % / % 50/60 kb. 48 0,27 HTM 105/ kompakt % / % 50/60 kb. 40 0,42 HTM 150/ ) kompakt % / % 50/60 kb. 35 0,57 Termékmegnevezés HTM 70/ ,95 70 max ,2 (70 W) /11,2 (20 W) HTM 105/ , max ,3 (105 W) /11,4 (35 W) HTM 150/ ) 0, max ,4 (150 W) /11,5 (50 W) Termékmegnevezés HTM 70/ gyújtásszögvezérelt dimmerrel oltásszögvezérelt dimmerrel HTM 105/ gyújtásszögvezérelt dimmerrel oltásszögvezérelt dimmerrel HTM 150/ gyújtásszögvezérelt dimmerrel oltásszögvezérelt dimmerrel Rövidzárvédelem: elektronikusan reverzibilis Túlterhelésvédelem: elektronikusan reverzibilis Túlmelegedésvédelem: elektronikusan reverzibilis Hálózati felharmónikus tartalom EN szerint Álmennyezet magassága Álmennyezeti nyílás HTM 70/105 HTM 150 Induktív terhelésekhez 2) Kényelmes szerelés a HTM 150 esetében: primer oldalon két sorkapocspár a további készülékek felfűzéséhez a szekunder oldalon három sorkapocspár 6 lámpatest csatlakoztatásához 88 HALOTRONIC HTM Mouse szűk álmennyezeti terekbe történő beépítéshez
