Profibus-DPV1 Set in IP20 TI-BL20-DPV1-8

Átírás

1 Tip kodu İdent no Kanal sayısı 8 Boyutlar (W x L x H) x x 74.4 mm Cable max. 50 m between interface and read/write head 2 decimal rotary coding switches for the adjustment of the Profibus address Maximum transmission rate to the fieldbus 12 Mbps Sub-D female, 9-pin, for fieldbus connection Screw terminals for voltage supply LEDs for display of supply voltage, group and bus errors as well as status and diagnostics Connection of up to 8 read/write heads via BL ident extension cables Mixed operation of HF and UHF read/ write heads Saha/Sistem Besleme Rated voltage from the supply terminal 24 VDC Besleme gerilimi 24 VDC System power supply 24 VDC / 5 VDC Field supply 24 VDC Admissible range VDC Max. field supply current 10 Max. system supply current 1.2 Fieldbus transmission rate 9.6 kbps 12 Mbps Fieldbus address range Fieldbus addressing 2 rotary switches Service interface PS/2 socket Fieldbus connection technology 1 x dişi sub-d konektör Voltage supply connection vida terminalleri Fieldbus termination External Transmission rate Cable length Electrical isolation Çıkış bağlantısı Sensor supply Number of diagnostics bytes 4 Number of diagnostics bytes 3 Number of parameter bytes 8 Number of parameter bytes 5 Number of input bytes 4 Number of output bytes kbps 50 m Electronics and field level isolated via optocouplers screw, tension spring 0.25 A per channel, short-circuit proof İşlevsel prensip The BL ident system can be installed in many different ways. Various fieldbus standards, such as PROFI- BUS-DP, EtherNet/IP, Ethernet Modbus TCP, EtherCAT, DeviceNet, CANopen and PROFI- NET IO allow flexible integration. BL ident simple electronic modules (BL20-2RFID-S, BL67-2RFID-S) can be integrated in existing control or host systems without function block, since standard input/output process data is used for communication. Programmable gateways with peripheral preprocessing function relieve the control system and fieldbus level. Preassembled sets (2, 4, 6 or 8-port), easily mounted, available for all fieldbus networks. 1 / 6 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

2 Operating temperature C Saklama sıcaklığı C Relative humidity 5 to 95% (internal), Level RH-2, no condensation (at 45 C storage) Titreşim testi acc. to EN Darbe testi acc. to IEC Drop and topple acc. to IEC and free fall to IEC Electromagnetic compatibility acc. to EN 50,082-2 IP Derecesi IP20 teslimata dahildir 2 x end brackets BL20-WEW-35/2-SW, 1 x end plate BL20-ABPL 2 / 6 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

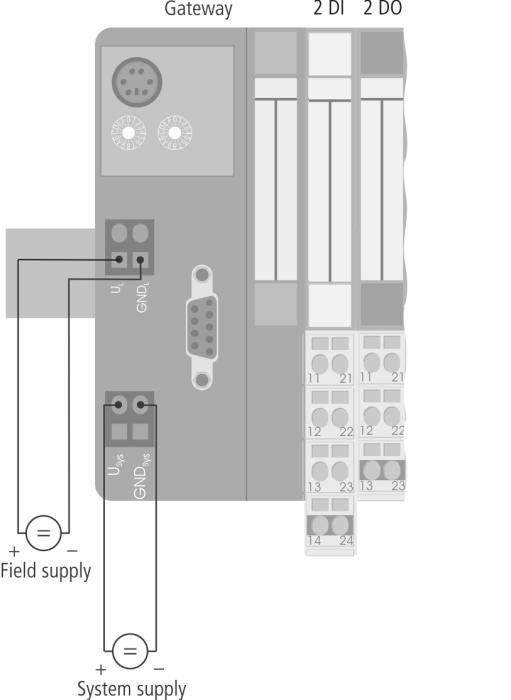

3 Anschlussübersicht Power Supply The U SYS system supply feeds power to the gateway and the I/O modules. The U L field supply feeds power to the sensors and actuators. Pim Atama PROFIBUS-DP Fieldbus cable (example): D9T451-2M (ident no ) or RSSW-D9T451-2M (ident no ) Pim Atama 3 / 6 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

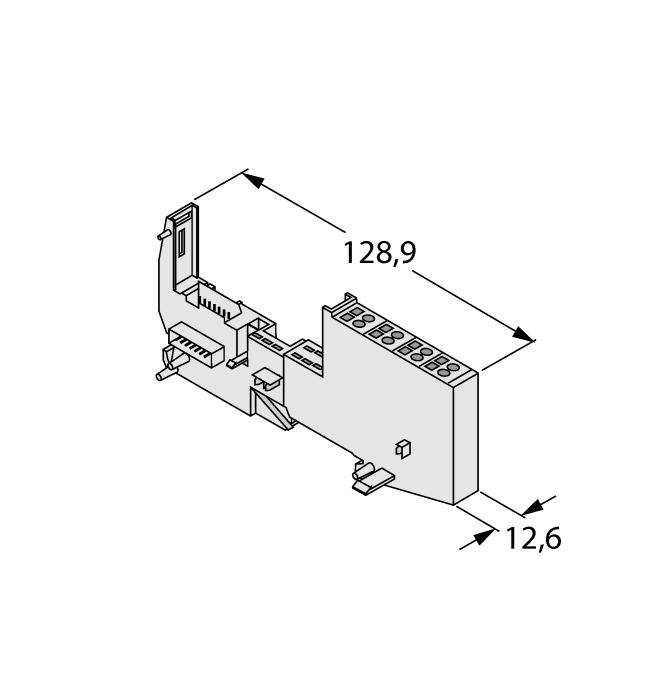

4 Compatible base modules Ölçekli çizim Type Pin configuration BL20-S4T-SBBS Tension spring connection Konektörler /S2500 BL20-S4S-SBBS Screw connection /S2501 Connectors Connectors /S / 6 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

5 LED Ekran LED Renk Durum Anlamı D KAPALI Hata mesajı yok veya tanılama etkin. KIRMIZI AÇIK Modül veri yolu iletişimi hatası. İkiden fazla bitişik elektronik modülün çekilip çekilmediğini kontrol edin. İlgili modüller, ağ geçidi ile bu modül arasında bulunur. KIRMIZI YANIP SÖNÜYOR (0,5 Bekleyen modül tanılamaları. Hz) RW0/RW1 KAPALI Etiket yok, aktif tanılama yok YEŞİL AÇIK Etiket mevcut YEŞİL YANIP SÖNÜYOR (2 Hz) Etiketli veri değişimi etkin KIRMIZI AÇIK Okuma/yazma kafası hatası KIRMIZI YANIP SÖNÜYOR (2 Hz) Okuma/yazma kafasının besleme hattında kısa devre 5 / 6 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

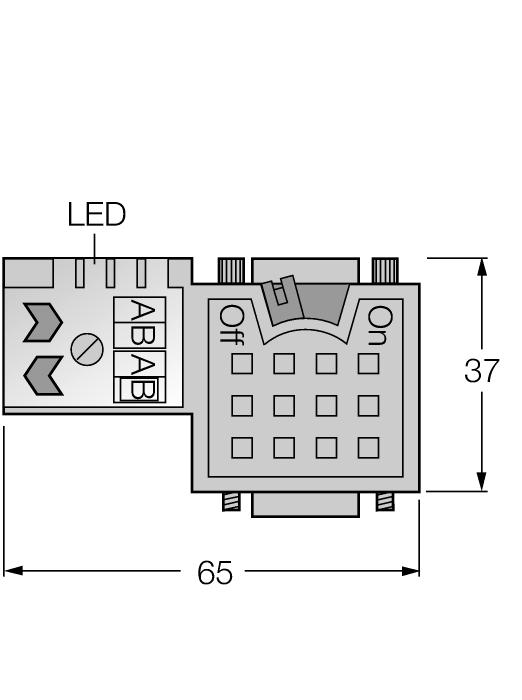

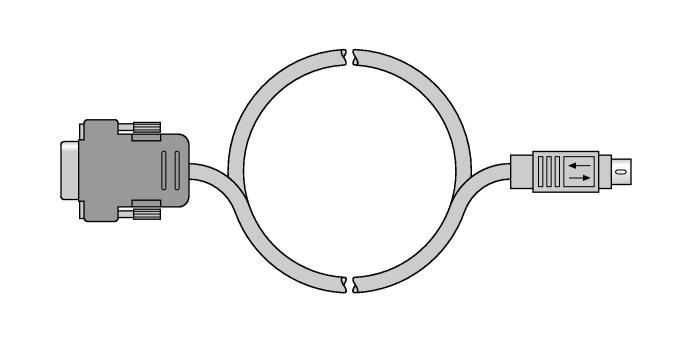

6 Aksesuarlar Tip kodu İdent no. Açıklama Ölçekli çizim FW-D9TLEDKU9PG- W-FC-ME-SH Kablo montaj Alt-D konektörler, erkek/dişi, açılı, 9 pimli, yalıtım sıyırmalı bağlama, 6,0 mm'den 8,0 mm'ye kablo beslemesi, metal gövde, 12 Mbps, anahtarlanabilir sonlandırma direnci, PROFIBUS-DP için FW-D9TLEDKU9XX-G- FC-ME-SH Kablo montaj Alt-D konektörler, erkek, düz, 9 pimli, yalıtım sıyırmalı bağlama, 6,0 mm'den 8,0 mm'ye kablo beslemesi, metal gövde, 12 Mbps, PROFIBUS-DP için I/O-ASSISTANT-KA- BEL-BL20/BL RS232 service cable for Gateways with PS2 interface BS3511/KLBUE Shield terminal and strain relief for bus cable 6 / 6 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ
