1 48 ki és bemenet támogatása (32 digitális bementet & 16 digitális kiminenet) 250 soros létra programozás 16 rövid üzenet, időkapcsolók, számlálók összehasonlítása, időzítők, számlálók és 12 analóg funkció, 4 órás mérés Téli/Nyári időzóna támogatás Háttérvilágítású kijelző a funkcionális blokkok előre kiválasztott paramétereinek megjelenítéséhez és módosításához, az I / O- állapot és a programozás megjelenítéséhez PC szoftver programozáshoz, online és offline szimuláció, dokumentáció és nyomtatás Kereskedelmi és ipari szektorok automatizálására tervezték Rendelési információ Cikkszám: G7DDT VAC, Genie Nx fő modul G7DDT10B VAC, Genie Nx fő modul kijelző nélkül G8DDT VDC, Genie Nx fő modul G8DDT10B VDC, Genie Nx fő modul kijelző nélkül G9DDT10 G9ADT10 24V AC/DC, Genie Nx fő modul 24V AC/DC, Genie Nx fő modul 2 analóg bemenettel (for 24V DC only) G9DDT10B 24V AC/DC, Genie Nx fő modul kijelző nélkül G9ADT10B 24V AC/DC, Genie Nx fő modul 2 analóg bemenettel (for 24V DC only), kijelző nélkül Cikkszám: G7DDT10E VAC, Genie Nx bővítő modul G8DDT10E VDC, Genie Nx bővítő modul G9DDT10E 24V AC/DC, Genie bővítő modul G9ADT10E 24V AC/DC, Genie Nx fő modul 2 analóg bementtel (for 24V DC only), bővítő modul GFDNN3M GFDNN2S GFDNN1 GNXNN2 Memória kártya RS 232 soros kommunikációs kábel USB programozó kábel Genie Nx szoftver Windows 98, 2000, XP, VISTA, Windows 7 & Windows 8 kompatibilis UL jóváhagyás nem alkalmazható: G9DDT10, G9ADT10, G9DDT10B, G9ADT10B, G9DDT10E & G9ADT10E 98

2 Cat. No. Parameters Supply Voltage ( Supply Variation Frequency Power Consumption Digital Input Analog Input Digital Input Range Analog Input Range Digitális kimenet Relay Output Contact Rating Electrical Life Mechanical Life Utilization Category AC - 15 DC - 13 Bővítőmodulok (Max.) Akkumulátor (csak óra esetén) Modbus kommunikáció Időzónák Létra program sorok Funkció blokkok ) VAC Timers Counters Time Switches Compare Counters Analog Functions Soft Text Messages Auxiliary Relays Hour Meter Üzemi hőmérséklet Tárolási hőmrséklet Páratartalom Burkolat Méretek (W x H x D) (in mm) Súly (nettó). Szerelés IP védettség G7DDT10-20% to +10%(of ) 50/60 Hz 5W 8 (0-40 VAC) OFF, ( VAC) ON 7 yrs. (at -10 o C to 55 o C) Yes (RTU) (Slave) Settable (ON Delay, Interval, Cyclic ON-OFF, OFF Delay) 16 (Up / Down, Retentive selectable) 16 (Weekly / Daily) (Priority Driven) 64 4 G8DDT VDC 4 NO 240 VAC / 30 VDC (Resistive) Rated Voltage (Ue): 120/240 V, Rated Current (Ie): 3.0/1.5 A Rated Voltage (Ue): 24/125/250 V, Rated Current (Ie): 2.0/0.22/0.1 A 3-10 O C To + 55 O C -25 O C To + 70 O C 95% (Rh) Égésgátló UL 94-V0 72 X 90 X g DIN sín IP 20 terminálok, IP 40 burkolat 6 2 (Can be used as Digital Inputs) (0-4 VDC) OFF, ( VDC) ON 0 to 10 VDC 12 Műbizonylat RoHS Compliant EMI / EMC Harmónikus áramkibocsátás IEC ESD IEC Sugárzott érzékenység IEC Elektromos tranziensek IEC Túlfeszültség IEC Vezetett érzékenység IEC Feszültségesések (AC) IEC Feszültésgesések (DC) IEC V e z e t t s u g á r z á s CISPR 14-1 Kibocsátott sugárzás CISPR 14-1 Környezetvédelmi előírások Nedves körülmények IEC Száraz körülmények IEC Rezgés IEC Ismétlődő rázkódás IEC Nem ismétlődő rázkódás IEC

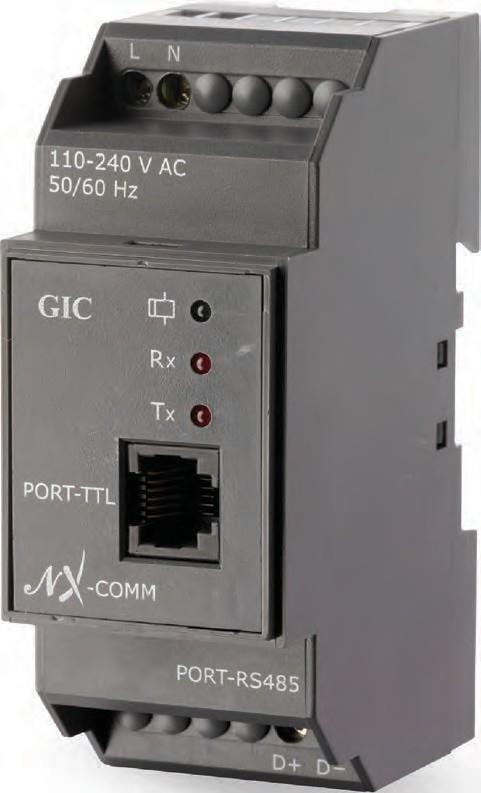

3 Nx-Comm RS 485 modul Rendelési információ Cikkszám G7XDTR4 G8XDTR VAC, RS 485 kommunikációs modul VDC, RS 485 kommunikációs modul 100

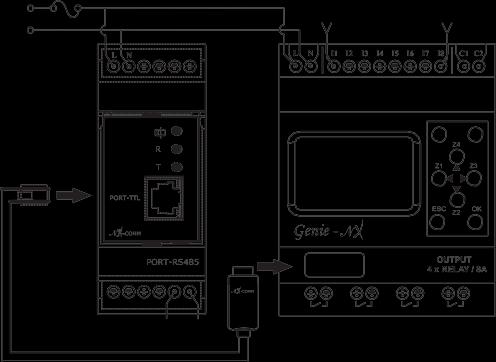

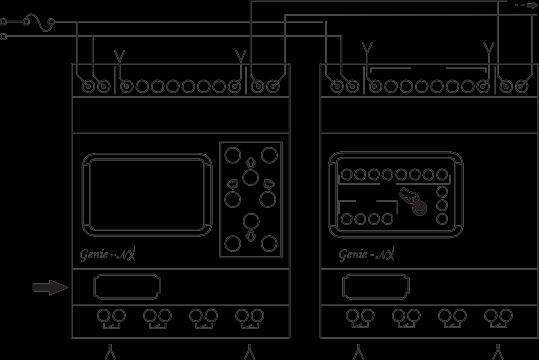

4 SERIAL INTERFACE Cikkszám Paraméterek Tápellátás ) Bement Kimenet Number of Nodes Isolation voltage Baud Rate Operating Temperature Storage Temperature Modbus Communication LED Indications Certification G7XDTR VAC TTL Level RS 485 Protocol (Two wires, D +, D -) 32 Standard unit loads 2000 Vrms 300, 600, 1200, 2400, 4800, C to + 55 C -20 C to + 70 C Yes (RTU) (Slave) Red LED's for Tx & Rx. Green LED for Power indication. RoHS Compliant G8XDTR VDC Weight (unpacked) 80 g 84 g Fizikai méretek (mm) C/C C/C Ø G7DDT10, G7DDT10B, G8DDT10, G8DDT10B, G7DDT10E, G8DDT10E 36.0 Ø 4.2 G7XDTR4, G8XDTR Bekötési rajz FUSE FUSE 1 EXT SUPPLY L N C1 C2 ADDITIONAL INPUT L N C1 C2 UP TO 3 EXTENSION MODULES L N AC SUPPLY V AC INPUT V AC INPUT V AC INPUT PROGRAM RUN PARAMETERS UTILITIES DEL ALT Z4 Z2 Z1 Z3 ESC OK IP A OP B C SEL X X PROGRAM RUN PARAMETERS UTILITIES DEL ALT Extension Module MEMORY CARD GFDNN3M SERIAL INTERFACE CABLE GFDNN2S OUTPUT 4 x RELAY / 8A Q1 Q2 Q3 Q4 OUTPUT 4 x RELAY / 8A OP1 OP2 OP3 OP4 ADDITIONAL D1 D2 TWO WIRE HALF DUPLEX RS 485 BUS CABLE Q 1 Q 2 Q3 Q Meghúzási nyomaték Ø mm Torque N.m (10 Lb.in) Terminal screw - M3.5 Solid Wire - 2 X mm 2 AWG 1 X 24 to

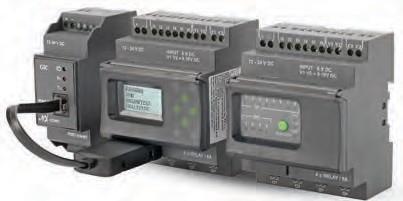

5 Jellemzők Programozás: A programozás történhet a fő modul nyomógombjai segítségével vagy a G-Soft NX program használatával(létra diagram programozás). LCD háttérvilágítás: A kijelző háttérvilágítása alapesetben 15mp van bekapcsolva, egy gomb megnyomásával a kijelző háttérvilágítása bekapcsolható. A készülék menüjében vagy a G-Soft NX segítségével beállítható az állandó és a kikapcsolt állapot. Memória kártya: A Genie-NX rendelkezik egy programátviteli funkcióval, amely lehetővé teszi a programok átadását vagy másolását egy másik Genie-NX-be memóriakártya segítségével. Ez a funkció lehetővé teszi a programok gyors másolását laptop vagy PC használata nélkül. I/O bővítők: A felhasználó legfeljebb 3 bővítőmodult csatlakoztathat a Genie-NX alapmodulhoz, és minden bővítőmodulnak 8 bemenete és 4 kimenete van, így akár 48 I / O bővítményt is ki tudunk terjeszteni a Genie-NX segítségével. A bővítések daisy-láncban készülnek. Kommunikációs modul: Elérhető egy kommunikációs modul a Modbus hálózaton való kommunikációhoz, amelyet "NX- Comm" -nek neveznek, hogy megkönnyítsék a logikai relé kommunikációját egy 2 vezetékes félduplex RS 485 kapcsolaton. A modulok VAC vagy VDC tápegységgel működnek. Az alapmodul a kábel segítségével csatlakoztatható ehhez a kommunikációs interfészhez, és a kommunikáció az NX-Comm-on keresztül történik. RS 485 porton. Alkalmazások HVAC vezérlők Motorok, szivattyúk és szelepek vezérlése Operatív monitoring rendszerek, mint Hozzáférés-ellenőrzés, járműellenőrzés, poggyászkezelés stb Anyagmozgató berendezések, felvonók, szállító rendszerek Szűrőrendszerek Vízkezelő berendezések Nyomatót és csomagoló gépek Kiegészítő berendezések az ipar bármely részére Külső és belső világítás vezérlés Ajtók, kapuk, redőnyök, napellenzők vezérlése Öntöző rendszerek Kompresszorok és szivattyúk automatizálása légkondicionálási feladatokra 102
