1 Vaillant Saunier Duval Kft. 1 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

2 Vaillant Saunier Duval Kft. 2 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

3 Tartalomjegyzék 1. Alapelvek Miért éppen hőszivattyú? A hőszivattyú működési elve A hőszivattyú alkotóelemei Hőforrások A hőszivattyú üzemmódjai Teljesítmény-jelző szám (COP) Éves munkaszám (JAZ) Jogi alapfeltételek Ökodizájn rendelet Energiacímke rendelet Épületek tervezése Tervezési áttekintő Energiahordozó Épülettípusok Geológiai környezet Tervezés új épületekben Tervezés már meglévő épületekben Fűtési hőszükséglet számítás A számítási eljárások áttekintése Fűtési hőszükséglet számítás összefoglalás Fűtési hőszükséglet meglévő épületekben A hűtési hőterhelés kiszámítása Aktív hűtés Passzív hűtés Számítási alapok (VDI 2078 szerint) Belső hűtésterhelések (VDI 2078 szerint) Külső hűtésterhelések (VDI 2078 szerint) Az önálló helyiségek elnagyolt hűtésterhelés számítása A melegvíz-igény megadása Csapolási profilok Rendszerkialakítási példa többlakásos házban A melegvíz-készítéshez szükséges fűtési teljesítmény meghatározása A hitelesség ellenőrzése Leegyszerűsített eljárás Puffer tartály A puffer tárolók méretezése A hőszivattyúk kiegészítő teljesítmény-szükséglete Vaillant pufferek Beépíthető puffer termékbemutatás VWZ MPS 40 hidraulikus modul termékbemutatás A VPS R 100/1 M és VPS R 200/1 B pufferek bemutatása Az allstor VPS 300/3 VPS 2000/3-7 puffer tartály bemutatása A tároló csatlakozásainak áttekintése Kaszkád rendszerek tervezése A tároló-kaszkád nyomásveszteségeinek kiszámítása A hőforrás tervezése A talajhő/víz hőszivattyúk hőforrásai Hőforrások víz/víz hőszivattyúk számára Hőforrások a levegő/víz hőszivattyúk számára Vaillant Saunier Duval Kft. 3 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

4 9. A hőtermelő telepítésének tervezése A felállítási helyiség tervezése a hőszivattyú beltéri felállítása A felállítási hely tervezése a hőszivattyú/kültéri egység külső felállítása A felállítási hely tervezése arotherm és arotherm Split esetén Zajkibocsátás A fűtési rendszer tervezése A fűtési rendszer felépítése A hőfogyasztó tervezése A felületfűtés utólagos telepítése Hőáramlás és hősugárzás Fűtőfelületek konvekciónál és sugárzásnál Járatos rendszerhőmérsékletek Hűtés Tömegáram Csőhálózat számítás A rendszer szétválasztása Rendszer szétválasztás hőcserélővel Szétválasztás puffer tartállyal Szétválasztás leválasztó tartállyal A hőelosztás / hidraulikus körök / fűtési körök tervezése A fűtési vízzel szemben támasztott követelmények Alkotóelemek a hőfogyasztó körben Hajtómű Beszabályozó szelep Keringtető szivattyú Mágneses csapda Membrános tágulási tartályok Köztes hőcserélő Szabályozástechnika Mi is az a szabályozás? Időjárás-követő szabályozás Energia-mérleg szabályozás A szabályozó készülék kiválasztása Rendszeráttekintések Termékbemutatások A VWZ AI hőszivattyú vezérlőmodul termékbemutatása A geotherm beépített időjárás-követő energiamérleg szabályozójának bemutatása Opcionális szabályozó tartozékok Melegvíz-készítés A melegvíz-készítő rendszerek típusai Használati melegvíz-készítés hőszivattyúkkal A melegvíz-hálózat tervezésével kapcsolatos tudnivalók Mik azok a védőanódok? Vaillant melegvíz-tárolók Áttekintés A melegvíz-tárolók és hőtermelők felfűtési idői áttekintés Az unistor VIH RW 200 termék bemutatása Az unistor plus VIH RW 300/3 VIH RW 500/3 BR bemutatása Az unistor VIH SW 400/3 VIH SW 500/3 BR bemutatása Az unitower VIH QW 190/1 E termék bemutatása Műszaki adatok Csatlakozó és befoglaló méretek Nyomásveszteségek A köztes hőcserélővel szerelt verzió felhasználható emelőmagassága Az unitower VWL..8/5 IS kompakt beltéri egység bemutatása Vaillant Saunier Duval Kft. 4 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

5 Műszaki adatok Csatlakozó és befoglaló méretek Felhasználható szivattyú emelőmagasságok Az allstor exclusive VPS 300/3-7 VPS 2000/3-7 bemutatása Az allstor plus VPS 300/3-5 VPS 2000/3-5 bemutatása aguaflow exclusive VPM 20/25/2 W VPM 40/45/2 W frissvizes állomások bemutatása auroflow exclusive VPM 20/2 S és VPM 60/2 S bemutatása A frissvizes állomás kiválasztása A hőtermelő kiválasztása A VPS és VPM W rendszerkombinációk kiválasztása A puffer kiválasztásának vizsgálata megújuló energiaforrást használó hőtermelők esetén A szolár rendszer kialakítása A kollektor típus kiválasztása/a kollektor-felület megadása A szolár állomás kiválasztása A puffer tároló kiválasztása A csővezetékek méretezése Kaszkád rendszerek tervezése A frissvizes állomás kaszkádolása A szolár állomás kaszkádolása A felállítási hely tervezése Intelligens rendszerkombinációk a Vaillanttól Zöld, intelligens és nagyhatékonyságú Megújuló energiák rendszeresen beépítve A tervezéstől a működésig Hőszivattyús rendszer nagyobb objektumokban flexocompact hőszivattyús rendszer flexotherm hőszivattyús rendszer arotherm kombinációban az unitower hidraulikus toronnyal arotherm monoenergikus üzemmód arotherm hidraulikus leválasztás hőcserélő modullal arotherm bivalens üzemmód arotherm Split kombinációban egy hidraulikus állomással arotherm Split kombinációban az unitower Split egységgel Rendszertartozékok A flexotherm / flexocompact hőszivattyú-rendszer tartozékai unitower beltéri egység arotherm levegő/víz hőszivattyúhoz Az arotherm hőszivattyú-rendszer tartozékai A hőelosztás tartozékai A rendszerleválasztás tartozékai A hőforrás tartozékai A melegvíz-készítés tartozékai A készülék bekötésének tartozékai Nyitás az intelligens hálózatok felé (SG ready) SG ready csatlakozás a Vaillant hőszivattyúi számára PV ready Vaillant Saunier Duval Kft. 5 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

6 1. Alapelvek 1.1 Miért éppen hőszivattyú? Energiafogyasztásunkon belül a fosszilis energiahordozók magas részarányának súlyos következményei vannak a környezetre, ugyanis ezek elégetése során káros anyagok, mint például kén-dioxid és nitrogénoxidok szabadulnak nagyobb mennyiségben fel. A lakóterek fosszilis energiahordozókkal történő felfűtése jelentősen hozzájárul a káros anyag kibocsátáshoz (CO2). Az olaj- és gázforrások korlátozott rendelkezésre állása miatt is problémás a fosszilis energiahordozók magas részaránya az energiaellátáson belül. Az áramtermelés módja a jövőben még inkább a megújuló, illetve az újonnan felfedezett előállítási eljárások irányába mozdul. Vegyen Ön is részt ebben a folyamatban, mert az elektromos áram a hőszivattyú jövőorientált hajtóenergiája. A hőszivattyú egy szállító készülék, ami az ingyenesen rendelkezésre álló környezeti energiát egy magasabb hőmérsékleti szintre emeli: elvonja a környezet talajkéregben, vízben (pl.: talajvíz) és levegőben tárolt hőenergiáját, majd azt hajtóenergia segítségével hő formájában adja le a fűtési és melegvízkészítési körfolyamatra. A hő nem adható át egy hidegebb testről egy melegebbre: mindig a magasabb hőmérsékletű testről áramlik a hidegebb hőmérsékletű testhez (termodinamika második alaptörvénye). Ennek következtében a hőszivattyúnak a környezetből felvett hőenergiát értékes energia (pl.: a hajtómotor árama) felhasználásával kell a fűtés és melegvíz-készítés számára szükséges hőmérsékleti szintre emelnie. Vaillant Saunier Duval Kft. 6 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

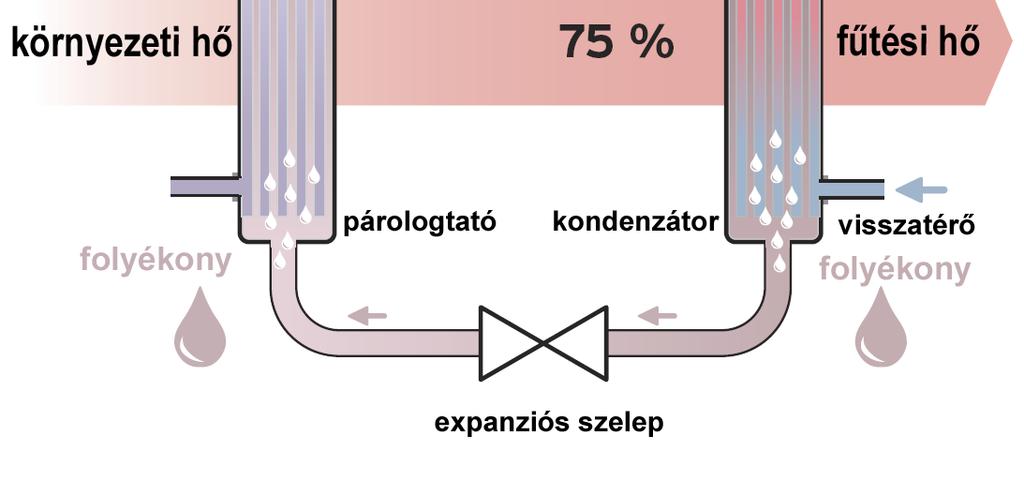

7 1.2 A hőszivattyú működési elve A megújuló energiák korlátlanul állnak rendelkezésre és intelligens módon hasznosíthatók. Ez a tény elsősorban a földben, talajvízben és levegőben tárolt környezeti hőre vonatkozik. A Vaillant kompressziós hőszivattyúi hőforrásként ezt a környezeti hőmennyiséget használják egy olyan technológia segítségével, amely a hűtőszekrény működési elvén alapszik, a hűtési körfolyamatot megfordítva. A hűtőszekrény egy kisebb, behatárolt tartományt hűt és ezzel egy időben egy, a hűtőszekrény szempontjából végtelen légteret fűt. A hőszivattyú ezzel szemben egy kimeríthetetlen hőforrást hűt, miközben egy kisebb, korlátozott légteret fűt fel a fűtési felületek útján. A hűtőszekrény működési módja A hűtőkör A környezetből kinyert hő egy körfolyamatban magasabb hőfokra emelkedik, és így alkalmassá válik fűtési célokra. Egy zárt körfolyamatban egy hűtőfolyadék kering, amelynek rendkívül alacsony a forráspontja, ezért a következő folyamatokon esik át: - párolgás (párologtató) - sűrítés (kompresszor) - cseppfolyósítás (kondenzátor) - nyomáscsökkentés (expanziós szelep) A folyamat kezdetén a hűtőközeg a párologtatóban folyékony állapotban van, a hőforrásként használt környezet hőmérséklete pedig magasabb, mint a hűtőközeg forráspontja. Ennek köszönhetően a hőforrás hőt ad át a hűtőközegnek, amely így elegendő energiát kap ahhoz, hogy gőz halmazállapotúvá váljon. A gőz állapotú hűtőközeget a sűrítő (kompresszor) folyamatosan beszívja, amit kellően össze is sűrít, miközben emelkedik a nyomás, a gőz állapotú hűtőközeg hőmérséklete pedig nő. A folyamat működtetéséhez természetesen elektromos energiára van szükség. A gőz halmazállapotú hűtőközeg a cseppfolyósítóban (kondenzátor) adja át hőjét a fűtendő rendszernek (pl. a központi fűtés visszatérő ágának), ahol a hőhasznosító közeg hőmérséklete alacsonyabb, mint a hűtőközeg kondenzációs hőmérséklete, így a hűtőközeg ismét cseppfolyóssá válik. Vaillant Saunier Duval Kft. 7 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

8 Az expanziós szelep az újra folyékony halmazállapotú hűtőközeg nyomását és hőfokát olyan mértékben csökkenti le, hogy az ismét alacsonyabb lesz a hőforrás hőmérsékleténél, így az elpárologtatóban a hűtőközeg újból képes a hőforrás hőjét felvenni és megismétlődhet a körfolyamat. A hőszivattyú körfolyamata elvi séma Vaillant Saunier Duval Kft. 8 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

9 1.3 A hőszivattyú alkotóelemei A Vaillant hőszivattyúk a modern technikát azokkal az alkotóelemmel egyesítik, amelyek egy fűtési rendszer működéséhez szükségesek. Optimális esetben a melegvíz-készítéshez szükséges tartály már a készülékbe van beépítve. A hőszivattyú felépítése 1 Elektromos rásegítő fűtés 2 Négy-utas váltószelep 3 Scroll kompresszor 4 Kondenzátor 5 Fűtési szivattyú 6 Kiegészítő párologtató 7 A kiegészítő párologtató expanziós szelepe 8 Expanziós szelep 9 Szondaköri szivattyú 10 Párologtató 11 Meleg víz váltószelep 1.4 Hőforrások A hőszivattyúk számára a következő hőforrások használhatók: Hőforrás Talajkéreg Víz Levegő Kollektor Kompakt kollektor Talajvíz Külső levegő Talaj kollektor Hő visszanyerés Talajszonda Hűtő-, szenny-, használati víz Árok kollektor Energiakosár Minden hőforrás esetén megfelelő lehetőségek vannak arra, hogy a környezetben tárolt energiát hasznosítsuk. Vaillant Saunier Duval Kft. 9 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

10 Hőforrásként használt talajkéreg A hőforrásként használt talajkéreg egész évben magas hőteljesítményt biztosít. A talajkéregben tárolt hő szondákkal, talaj- vagy kompakt kollektorokkal hasznosítható. Kompakt kollektor A kompakt kollektor egy helytakarékos megoldás a talajkéreg hőtartalmának hasznosítására. Több kollektor szőnyegből áll, amelyek vízszintesen helyezkednek el. Minden egyes kollektor szőnyeg osztó/gyűjtő egységgel kombinálva, párhuzamosan kapcsolható. A talaj kollektorhoz hasonlóan a kompakt kollektor cm-rel a fagyhatár alatt, 1,2 1,5 méteres mélységben, vízszintesen fekszik. A csőrendszer feletti felületet nem szabad lezárni vagy beépíteni, mivel a talaj az esővízből és a napbesugárzásból veszi fel a hőt. Talaj kollektor A talaj kollektor egy olyan, nagy felületű csőrendszer, ami a fagyvédelmi határ alatt kb cm-rel helyezkedik el. Ezt a csőrendszert kb. 1,2 1,5 méter mélyre kell fektetni, mert itt egész évben viszonylag állandó hőmérséklet (5 és 15 C között) uralkodik. A csőrendszer feletti felületet nem szabad beépíteni, mert a talaj a hőt az esővízből, illetve a napsugárzásból nyeri. Talajszonda A talaj hőjét egy vagy több, a földbe függőlegesen bevezetett szonda hasznosítja, amelyek már kb. 15 méteres mélységtől és az évszakoktól függetlenül kb. 10ºC fokot biztosítanak. A talajkéreg hőmérsékletének évszakfüggő ingadozásai az emelkedő mélységgel csökken. Az alábbi ábrán a háborítatlan talajkéreg hőmérsékletének tipikus értékei láthatók: A talajkéreg hőmérsékleti értékei Vaillant Saunier Duval Kft. 10 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

11 A szondás rendszerek nagyon hatékonyan hasznosítják a hőt és különösen kisebb telkek esetén alkalmazhatók ott, ahol nincs elég hely a talaj kollektoros rendszer telepítésére. Egyetlen furatba egy U-alakú (túlnyomórészt dupla U-csöves) szondát engednek, ami a betöltött tömedékelő kötőanyag rögzít, illetve köt össze környező talajkéreggel. A szondákon keresztül hőhordozó folyadékot kell átkeringtetni. Ehhez vízből, illetve fagyvédelmi okokból a környezetet nem szennyező, glikol oldatból kell keveréket készíteni. A víz-glikol keverék kb. 30%-os koncentrációjú glikolt tartalmaz. A hőszivattyúból kilépő hőhordozó közeg hidegebb, mint a csőfal, illetve mint a szonda környezete (pl.: 7 C), így az a talajkéreg hőjét a le- és felszivattyúzás során fel tudja venni. A hőhordozó közeg hőmérséklete kb. 7 9 C fokra melegszik fel, amíg el nem éri a felszínt. Hőforrásként használt talajvíz Talajvíz A talajvíz a legkiadósabb hőforrás. Az egész évben állandó, 7 12ºC fokos hőmérséklet a többi rendszerhez képest a legmagasabb hő kihozatali teljesítményt biztosítja. Abban az esetben, ha a talajvíz kellő mennyiségen, hőmérséklettel és megfelelő minőségben lehetőleg csekély mélységben rendelkezésre áll, jó hatásfokkal alkalmazható a víz/víz hőszivattyú. A talajvíz a szívókútból egy búvárszivattyú segítségével jut el a hőszivattyúhoz. A készülék felveszi a talajvíz hőtartalmát, majd a lehűlt víz egy nyelőkúton keresztül jut vissza a talajvízbe. Bizonyos területeken azonban szükség van a hőmérséklet csökkentésére (kb. 5ºC fokra), mert a talajvíz hőfokát a kultúrnövények sok helyütt jelentős mértékben emelik. A szívó- és nyelőkutakat egymástól legalább 15 méterre kell elhelyezni. A víz/víz hőszivattyúk telepítése különösen azoknál az épületeknél javasolt, ahol magasabb a fűtési hőszükséglet. Ennek a hőforrásnak azonban általában hátránya, hogy alaposabb tervezést igényel. A hatékonyság mérlegelése során ezen kívül feltétlenül figyelembe kell venni a kútszivattyú jelentősebb energiafogyasztását is. Hőforrásként használt levegő A külső levegő igényli a legcsekélyebb igénybevételt a hőforrás felhasználására és szinte bármire hasznosítható. Kültéri egységgel ellátott levegő/víz hőszivattyú A levegő/víz hőszivattyú alapvetően a nap által felmelegített külső levegőt hasznosítja. A környezeti levegő az évszakok változása miatt azonban magas hőmérséklet ingadozásoknak van kitéve. Így ennék a hőforrásnál télen (tehát a legnagyobb fűtési hőszükséglet idején) a hőmérséklet igen alacsony, ami miatt a levegő/víz hőszivattyú jóval kevésbé hatékony, mint a talajkéreghez kapcsolódó rendszerek. A levegő/víz hőszivattyú maximum -20⁰C külső léghőmérsékletig képes még fűtési hőt előállítani. Vaillant Saunier Duval Kft. 11 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

12 1.5 A hőszivattyú üzemmódjai A hőszivattyú üzemmódjai alapvetően négy csoportokba oszthatók: Monovalens üzemmód A hőszivattyú az egyetlen hőtermelő a fűtési rendszer és a melegvíz-készítés számára. Rásegítő fűtőkészülékre nincs szükség. A rendszer tervezése során a hőforrást egész éves üzemre kell kialakítani. Monoenergikus üzemmód A monoenergikus üzemmód ugyanazon az elven alapul, mint a bivalens üzemmód, azonban a rásegítő fűtőkészülék nem lehet olaj- vagy gázégős berendezés, hanem csak elektromos kiegészítő fűtés. A hőellátást két, ugyanazzal az energiahordozóval működő hőtermelő biztosítja. A csúcsterhelések lefedésére a hőszivattyú elektromos kiegészítő fűtéssel van összekötve. Az elektromos kiegészítő fűtés a hőhasznosító-rendszer fűtési előremenőjébe van beépítve, működését pedig a hőszivattyú vezérlése szabályozza. Jól méretezett rendszer esetén a teljes hőigény alacsony részarányát fedezi az elektromos kiegészítő fűtés. Bivalens, párhuzamos üzemmód A hőellátás két hőtermelővel történik, amelyek különböző energiahordozókkal üzemelnek. A teljes hőigény lefedéséhez a hőszivattyú mellett egy másfajta energiahordozóval (pl.: gáz vagy fűtőolaj) működő második hőtermelő is be van építve. A hőigény lefedésébe ilyenkor meghatározott külső léghőmérséklet alatt a második hőtermelő is bekapcsolódik. Az üzemmód feltétele, hogy a hőszivattyú a legalacsonyabb külső hőmérséklet mellett is üzemben tudjon maradni. Vaillant Saunier Duval Kft. 12 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

13 Bivalens, alternatív üzemmód A hőellátás két hőtermelővel történik, amelyek különböző energiahordozókkal üzemelnek. A teljes hőigény lefedéséhez a hőszivattyú mellett egy másfajta energiahordozóval működő második hőtermelő is be van építve. Ilyenkor a hőszivattyú csak az úgynevezett bivalens pontig (pl.: 0⁰C külső léghőmérséklet) dolgozik, hogy alacsonyabb külső léghőmérsékletek mellett a hőellátás a második hőtermelővel (pl. gázkészülék) legyen biztosítható. Ennek az üzemmódnak a leggyakoribb felhasználási területe a magas előremenő hőmérsékletekkel működő hőhasznosító rendszerek, ahol a hőszivattyú az éves fűtési üzem közel 60-70%-át képes lefedni (Közép-Európa jelenlegi hőmérsékleti viszonyai mellett). Bivalens, részben párhuzamos üzemmód A szükséges hőmennyiséget egy meghatározott külső hőmérsékletig a hőszivattyú biztosítja önmagában. Abban az esetben, ha a hőmérséklet ez alá csökken, a második hőtermelő is bekapcsolódik egy másféle energiahordozóval (pl.: gáz vagy fűtőolaj). A hőszivattyú akkor kapcsol le, ha már nem elegendő az előremenő fűtővíz hőmérséklete. Ilyenkor a második hőtermelő veszi át a teljes hőellátást. Vaillant Saunier Duval Kft. 13 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

14 1.6 Teljesítmény-jelző szám (COP) Az ε teljesítmény-jelzőszám, amit COP-nek is neveznek (COP = Coefficient Of Performance) a hőszivattyúknál hatásfokként adjuk meg. Ez az érték ad tájékoztatást a hőszivattyú hatásfokáról. A teljesítmény-jelzőszám a hasznos fűtési teljesítmény és a felhasznált elektromos komprimálási teljesítmény arányát mutatja. Annak érdekében, hogy a hőszivattyú minél magasabb energiahatékonyságot (= magas teljesítményjelzőszám) érjen el, a hőszivattyú kialakításánál arra kell törekedni, hogy a hőforrás hőmérséklete a lehetőségek szerint minél magasabb, a hőhasznosító berendezés hőfoka pedig minél alacsonyabb legyen. A fűtési teljesítmény és az elektromos teljesítmény-felvétel viszonyának kiszámítása az alábbi képlet segítségével történik: ε = QH / Pel 1-es képlet: a teljesítmény-jelzőszám kiszámítása az elektromos teljesítmény-felvétel útján QH = a hőszivattyú fűtési teljesítménye (kw-ban) Pel = a hőszivattyú elektromos teljesítmény-felvétele (kw-ban) Az ehhez szükséges adatokat a műszaki adatlapból kell kiolvasni. Egy másik számítási mód a hőforrás és a fűtési kör előremenő hőmérsékletének hőmérséklet-különbsége alapján teszi lehetővé a teljesítmény-jelzőszám megadását: ε = 0,5 * (T / (T To) 2-es képlet: a teljesítmény-jelzőszám kiszámítása a hőmérséklet útján T = rendszerhőmérséklet (padló, radiátorfűtés) Kelvinben To = a hőforrás hőmérséklete (K) A teljesítmény-jelzőszám kiszámításának példája a hőmérséklet-különbség útján 35⁰C-os padló- és 50⁰C előremenő hőmérsékletű radiátoros fűtéssel összekötött hőszivattyú összehasonlítása. A hőforrás hőmérséklete ennél a számpéldánál 0⁰C-on van. Számpélda padlófűtéssel T = 35⁰C = ( ) K = 308 K To = 0⁰C = ( ) K = 273 K Számpélda: ε = 0,5 * (308 K / (308 K 273 K)) ε = 0,5 * (308 K / 35 K) = 4,4 Eredmény: 4, Számpélda padlófűtéssel T = 50⁰C = ( ) K = 323 K To = 0⁰C = ( ) K = 273 K Számpélda: ε = 0,5 * (323 K / (323 K 273 K)) ε = 0,5 * (323 K / 50 K) = 3,2 Eredmény: 3, Vaillant Saunier Duval Kft. 14 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

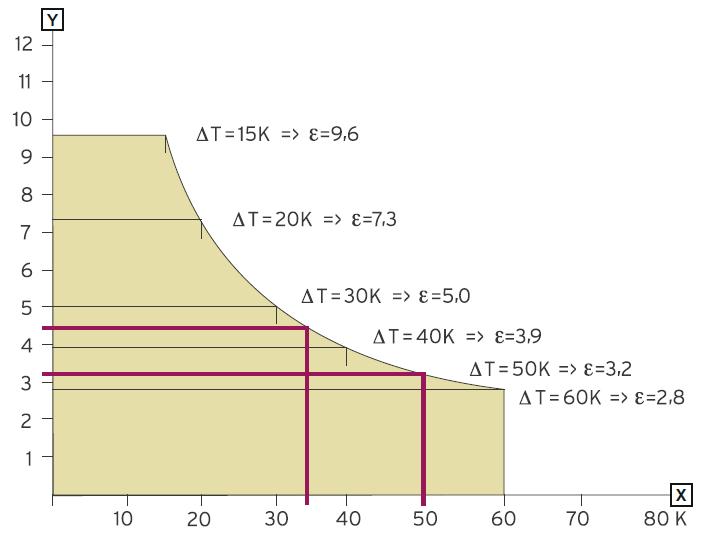

15 Minél alacsonyabb a hőmérséklet-különbség a fűtőkör előremenő és a hőforrás hőmérséklete között, annál magasabb a teljesítmény-jelzőszám! Minél magasabb a teljesítmény-jelzőszám, annál energiahatékonyabban működik a rendszer. Teljesítmény-jelzőszám (a hőmérséklet-különbség függvényében) Teljesítmény-jelzőszám (a hőmérséklet-különbség függvényében) X Hőmérséklet-különbség T Y Teljesítmény-jelzőszám ε Az EER-érték (energia-hatékonysági arány) Az ε hűtési teljesítmény-jelzőszám, amit EER-nek is neveznek (EER = Energy-Efficiency-Ratio) a hőszivattyúknál, azok hatékonyságától ad tájékoztatást. Ez az érték a COP-értékkel (fűtési üzemre) hasonlítható össze. Az EER-érték a teljesítmény-felvétel (áramfogyasztás) és a leadott teljesítmény (hűtési teljesítmény) viszonyát adja meg hűtési üzemben. Ezt, ugyanúgy, mint a COP értéket, azonos mérési feltételek között (35⁰C külső léghőmérséklet és 27⁰C belső léghőmérséklet) mérik. Például a 4-es EER-érték azt jelenti, hogy annak a helyiségnek a klimatizálására, amelyik 4 kw hűtési teljesítményt igényel, 1 kw elektromos teljesítményt kell felvennie (4:1). Vaillant Saunier Duval Kft. 15 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

16 Hőszivattyúk összehasonlítása Annak érdekében, hogy a hőszivattyúk összehasonlíthatósága a teljesítmény-jelzőszám tekintetében lehetővé válhasson, egységesíteni kell a hőforrás és a hőhasznosító rendszer hőmérsékleteit (a DIN EN előírásai szerint). 1. betű: a hőforrás közege: B = brine (hőhordozó közeg, sólé ) W = water (víz) A = air (levegő) 1. szám: a hőforrás hőmérséklete: 0 = 0⁰C 10 = 10⁰C 2 = 2⁰C B 0 / W 35 B 0 / W 50 B 0 / W 55 W10 / W 35 W10 / W 50 W10 / W 55 A 2 / W 35 A 2 / W betű: a hőhasznosító rendszer közege: W = víz 2. szám: a hőhasznosító rendszer hőmérséklete: 35 = 35⁰C-os előremenő 50 = 50⁰C-os előremenő A teljesítmény-jelzőszámok adatainál arra kell mindig figyelni, hogy ez az adat melyik referencia pontra érvényes (a hőforrás és a fűtési rendszer előremenő hőmérséklete). Vaillant Saunier Duval Kft. 16 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

17 1.7 Éves munkaszám (JAZ) Amíg a teljesítmény-jelzőszám (COP) egy pillanatnyi felvétel pontosan definiált állapotoknál, addig a β éves munkaszám (SPF = Seasonal Performance Factor) a leadott hőenergia viszonyát a teljes hőszivattyús rendszer által felhasznált elektromos energiához képest adja meg egy egyéves időtartamon belül. Ahhoz, hogy a hatékonyságot már a tervezés fázisában egy teljes éven keresztül figyelembe vehessük, feltétlenül szükség van az éves munkaszám kiszámítására. Az eredmény a következő számítási eljárással adható nagyon egyszerűen meg: β = QWP / Pel 3-as képlet: a teljesítmény-jelzőszám kiszámítása az elektromos teljesítmény-felvétel útján QWP = a hőszivattyú által az egy éven belül leadott hőmennyiség (kwh-ban) Pel = a hőszivattyúba egy éven belül bevezetett elektromos energia (kwh-ban) A 3,0-ás éves munkaszám tehát azt jelenti, hogy a hőszivattyúban a befektetett elektromos teljesítmény háromszorosa alakul át hőenergiává. A hűtő- és fűtőteljesítmény megjelenítése 1 Hűtési teljesítmény 2 Elektromos hajtóteljesítmény 3 Fűtési teljesítmény A nagyon jó hőszivattyús rendszereknek levegő/víz esetén 3,5 és talajhő/víz vagy víz/víz hőforrásoknál 4 feletti éves munkaszámuk van. Vaillant Saunier Duval Kft. 17 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

18 Vaillant Saunier Duval Kft. 18 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

19 2. Jogi alapfeltételek Annak, aki építkezést vagy egy átfogó felújítást tervez, figyelembe kell vennie a jogi alapfeltételeket is. Ezzel kapcsolatban az adott ország helyi szabályozásai érvényesek. Ezek kívül különösen fontosak (Németországban) az alábbi (szövetségi) energia-megtakarítási rendeletek: - Energia-megtakarítási törvény (EnEG) - Energia-megtakarítási rendelet (EnEV 2014/2016) - A megújuló energiákkal történő fűtés törvénye (EEWärmeG) 2.1 Ökodizájn rendelet A fűtéstechnikának egész Európában környezet-barátiabbnak és energiatakarékosabbnak kell lennie. Az EU klímavédelmi csomagjának as célkitűzésein alapulva fogadta el ezért az EU az Ökodizájn irányelvet (ErP Energy-related Products) és az energiacímke rendeletet (ELD Energy Labelling Directive). A környezetbarát tervezésről szóló irányelv (ErP) a hatékonysági követelmények kereteit között határozza meg az energiával kapcsolatos termékek kialakítására. Ennek a rendeletnek az átvétele 2015 szeptemberétől kötelező. Az Ökodizájn rendeleten alapulva minimális hatékonysági követelményeket definiáltak az energiával kapcsolatos termékek számára, hogy az energiafogyasztást és lehetséges környezeti terheléseket csökkentsék. Azok a termékek, amelyek ezeket a követelményeket nem teljesítik, nem szabad már kereskedelmi forgalomba hozni 2015 szeptember 26-tól. Vaillant Saunier Duval Kft. 19 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

20 2.2 Energiacímke rendelet Az EU energiacímkéje már ismert lehet a mosógépeknél és a hűtőszekrényeknél. Ezek 2015 szeptemberétől a fűtő készülékekre és a melegvíz-tárolókra is kötelezőek! I = Gyártó neve II = Terméknév/Típusjelölés Melegvíz-készítés Fűtés Fűtési energia-hatékonysági osztály A kombinált készülék zajkibocsátása A kombi készülék névleges hőteljesítménye Energiahatékonysági címke információk (például kombinált készülék) A környezetbarát tervezésről szóló irányelvvel (Ökodizájn rendelet) egy időben az ahhoz tartozó energiacímke rendelet is egész Európában hatályba lép. Ez azt írja elő, hogy minden érintett termékhez és rendszercsomaghoz egy energiacímkét és egy adatlapot kell rendelkezésre bocsátani, hogy annak hatékonyságáról a felhasználót informálni lehessen. A megfelelő címkék, valamint a kiegészítő adatlap minden, a Vaillant-tól származó készüléknél rendelkezésre áll 2015 szeptemberétől. A rendszercsomagok jelöléséért a szakkereskedők felelnek: a Vaillant természetesen ebben is támogatást kínál. Vaillant Saunier Duval Kft. 20 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

21 A Nr. 1254/2014 EU rendelet értelmében (LOT 6) január 1-től az energiafogyasztás jelzése a lakásszellőztető készülékekre is kötelező. I = Gyártó neve II = Terméknév/Típusjelölés Energiahatékonysági osztály Hangteljesítmény szint a belső helyiségekben Legnagyobb levegő tömegáram Energiahatékonysági címke lakásszellőztető készülékhez Vaillant Saunier Duval Kft. 21 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

22 A Vaillant szoftver megoldásával Ön minden információt megkap digitálisan is a mindenkori termék címkékhez, így nem kell fáradtságos és komplex számításokkal vesződnie. Ezzel az eszközzel nagyon egyszerűen lehet kiszámolni egy rendszer energiahatékonyságát és abból a rendszercímkét létrehozni. Energiahatékonysági címke rendszercsomag példa A környezetbarát tervezéshez kapcsolódó részletes információkat, valamint a címkekészítő szoftvert a Vaillant honlapon ( érheti közvetlenül el. Vaillant Saunier Duval Kft. 22 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

23 Vaillant Saunier Duval Kft. 23 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

24 3. Épületek tervezése Egy épület Vaillant hőtermelővel történő gazdaságos, komfortos és ezzel együtt hatékonyabb fűtése csak akkor érhető el, ha a teljes fűtési rendszer gondosan méretezett, részletesen megtervezett és ennek megfelelően telepített, illetve üzembe helyezett. Ez az összes helyiség számára megadott hőszükségleten kívül tartalmazza a fűtési felületek kialakítását, a szükséges térfogatáramokat, a vezetékek keresztmetszeteinek méretezéséhez kapcsolódó csőhálózat számítást és rendszerkomponensek nyomásveszteségeinek kiszámítását. A kiszámított értékek aztán a beüzemelés során arra szolgálnak, hogy elvégezhető legyen a fűtési rendszer hidraulikus beszabályozása. 3.1 Tervezési áttekintő A következő áttekintő oldalak az általános tervezési folyamatokat foglalják össze. A tervezési folyamat legfontosabb lépései mellett nagyon sok fontos aspektust sorol fel, amelyeket egy fűtési rendszer tervezésének keretein belül figyelembe kell venni vagy vizsgálni szükséges. Vaillant Saunier Duval Kft. 24 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

25 Épület típusa Meglévő Új építés Eredmény: - Meg van tervezve a fűtés típusa (központi/egyedi) Tervezési információk: - Új építés - Meglévő épület - Családi ház - Társasház - Lakó- és üzletház - Központi vagy egyedi fűtés - A lakó- vagy használati helyiségek száma - Lakók/felhasználó száma - Figyelembe lettek véve a törvényi és szabványi előírások - Az épület felújításával kapcsolatos intézkedések figyelembe vétele - A meglévő hőelosztó rendszer átvizsgálása A fűtési hőszükséglet megadása Tervezési információk: - Fűtési hőszükséglet számítás új és már meglévő épületekhez - A korábbi fogyasztási adatok megadása A hűtési hőszükséglet megadása Tervezési információk: - Aktív vagy passzív hűtés - Lehetséges hűtési felületek Hőelosztás tervezése Rendszer leválasztás Rendszerhőmérsékletek További hőtermelők Hűtési hőszükséglet számítás Eredmény: - Meg van tervezve a fűtési körök száma - Meg van határozva a fűtési körök típusa - Ki vannak választva a fűtő felületeknél használt anyagok Eredmény: - Tervezett rendszer-szétválasztás - Meg van tervezve a leválasztás módja (puffer, hőcserélő) Eredmény: - Meg vannak határozva az előremenő és visszatérő hőmérsékletek - Meg van határozva a fűtési teljesítmény részaránya Eredmény: - Be van tervezve az adott esetben szükséges hőtermelő - Meg van tervezve a hidraulikus bekötés Eredmény: - Meg van határozva a hűtési hőszükséglet - Meg van tervezve a hűtő rendszer és annak elosztása Tervezési áttekintő első rész Vaillant Saunier Duval Kft. 25 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

26 A HMV igény meghatározása Tervezési információk: - Csapolási profil - Az ivóvíz higiéniával kapcsolatos követelmények - Védőanód típusa A HMV készítés teljesítménye Eredmény: - Ki van választva a melegvízkészítő rendszer és a tároló űrtartalma - Ki van számolva a melegvízkészítéshez szükséges teljesítmény A hőforrás tervezése Tervezési információk: - Az épület fűtési hőszükséglete - A melegvíz-készítés pótléka - Geo tarifa üzemszünet - Környezeti feltételek - Engedélyek - Üzemmódok A hőforrás kiválasztása Eredmény: - Meg van határozva a hőforrás - Ki van választva a hőforrás - Meg van határozva az üzemmód - Be vannak szerezve az adott esetben szükséges engedélyek Előremenő hőm. meghatározása Tervezési információk: - Fűtési rendszerhőmérsékletek - Melegvíz-készítés módja - További hőfogyasztók adatai (pl.: úszómedence) Eredmény: - Meg van határozva a hőtermelő szükséges előremenő hőmérséklete A telepítés megtervezése Tervezési információk: - A telepítési hely megközelítése - Helyiség nagyságok és magasságok figyelembe vétele - Lefolyó megléte - A telepítési hely légellátása - Kondenzátum elvezető megléte Felállítási hely megtervezése Eredmény: - Meg van határozva a telepítés helye - Meg van vizsgálva a hőtermelő behordásának lehetősége - Ellenőrizve lett a be- és kilépő levegő útja - Figyelembe lettek véve a zajcsökkentési lehetőségek Szolárrendszer bekötése Tervezési információk: - Szolár HMV / fűtésrásegítés Eredmény: - Ki van választva a szolárrendszer (kollektorok száma, elhelyezkedése és telepítési módja) Tervezési áttekintő második rész Vaillant Saunier Duval Kft. 26 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

27 3.2 Energiahordozó Egy fűtési rendszer tervezésének során többek között adódik a kérdés, hogy milyen energiahordozót kell vagy lehet használni? Új építés esetén a rendelkezésre állás a döntő kritérium az energiahordozó megválasztására. Régebbi épületek esetén érdemes lehet lecserélni az energiahordozót (pl.: földgáz hőszivattyús fűtés elektromos árammal). 3.3 Épülettípusok Az épülettípusok meghatározásánál meg kell különböztetnünk az épület életkorát és a hozzá kapcsolódó építési technológiát, a kornak megfelelő technikai előírásokat, a hőtermelő beépítésének kezdete során érvényes építési, illetve energetikai előírásokat, szabványokat, valamint a különböző épülettípusok alkalmazási módjait, mivel ezek eltérő hőszükségletet eredményeznek. Meglévő Új építés Épülettípusok Egy fűtési rendszer tervezésekor először meg kell különböztetnünk azt, hogy a mindenkori objektum esetén egy már meglévő (régi építés) vagy egy teljesen új épületről (új építés) van-e szó. A felhasználás módja alapján a régi- és új építésű objektumok esetén az alábbi épülettípusokat különböztetjük meg: - Lakóépületek - Családi ház - Többgenerációs családi vagy ikerház - Társas- és üzletházak - Közösségi célt szolgáló épületek (pl.: tornacsarnok, templom, irodaépület) A különböző épülettípusok következménye az eltérő hőszükséglet, amit a fűtési rendszer tervezése során figyelembe kell venni. A templom általában csak a hétvégén van használatban, ezért nem kell egész héten fűteni, ami emiatt nagyon gyorsan kihűl. Ennek következtében a felfűtést és a komfortot csak rövid ideig kell biztosítani, ennek következtében magasabb teljesítményt igényel, mint egy lakóház, ami folyamatosan lakott és fűtött. Az irodaépület a gyakorlatban csak a munkaidő alatt van használatban, ezért ezen időintervallumon kívül a fűtést takaréküzemre kell állítani, de a használat idejére el kell látni egy előfelfűtési idővel. Ezeken kívül nagyon fontos kritérium és információ még az épület elhelyezkedése, a tetőfedés kialakítása, hajlásszöge, a szomszédos telek beépítettségének jellege, valamint a környező növényzet (pl. fák), amennyiben elvárás a napenergiával történő rásegítés. Ezeket a különböző aspektusokat is figyelembe kell venni a megrendelő elvárásai mellett a fűtési rendszer tervezése során. Vaillant Saunier Duval Kft. 27 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

28 Az épület felhasználási módja a melegvíz-készítésnél is fontos szerepet játszik. Kórházakban vagy nyugdíjas házakban mindig rendelkezésre kell állnia a meleg víznek. Családi házban inkább a komfort a fontosabb. Társasházakban azonban van egy kitétel, amely azt mondja, hogy társasházak esetén a meleg víznek folyamatosan (naponta 24 órában) rendelkezésre kell állnia. 3.4 Geológiai környezet A hőszivattyú az épület fűtéshez és/vagy a használati meleg víz készítéshez szükséges energiáját a környezetéből vonja el, így feltétlenül szükség van a közvetlen környezet külső, illetve belső szerkezetének ismeretére. Ezeknek az információknak döntő jelentősége van a hőforrás kialakítása, valamint méretezése kapcsán. Fekvés A hőforrás oldal pontos kialakításához a következő szempontokat figyelembe venni: - Hol található az objektum? Városban? - Szabad térben? Az épület erős szélnek van kitéve? Adott esetben vegye figyelembe az elhelyezkedés hatását a hőigényre! - Szomszédos beépítés? A szomszédos beépítés inkább távolabb álló vagy nagyon közel van? Ennek a kérdésnek akkor van igazán jelentősége, ha levegő/víz hőszivattyút szeretnénk telepíteni és ügyelnünk kell a zajvédelemre. - A helyszínrajz helyesen tájolt? Rendes dokumentum szükséges ahhoz, hogy az objektumot egyértelműen azonosíthassuk, valamint hogy a későbbi forrás elhelyezkedését is bejelölhessük az engedélyezési eljárás számára. Szükség van továbbá az épület déli tájolására is, ha szükség van napenergiás rásegítésre is. - Tengerszint feletti magasság? Ez az információ a talajvizes forrásoknál nyújt segítséget. - Védett területről van szó? Kijelölt természetvédelmi területen esetleg szükség lehet különleges engedélyezési eljárásokra, mert előfordulhat az, hogy a geotermikus hőforrások használata csak korlátozásokkal vagy egyáltalán nem engedélyezett. Környezet - Mekkora a telek? Ez az információ nagyon fontos egy talaj kollektoros rendszer esetén - Milyen a telek elhelyezkedése (könnyen járható, lépcsős)? A hőszivattyú és a puffer tároló kézben nem szállítható a helyszínre, mert szinte minden esetben a szükséges rendszerelemek teherautóval juttathatók el a helyszínre. Éppen ezért, nagyon fontos ennek ismerete, de adott esetben biztosítani kell egy közlekedő utat. - Milyen mértékben vannak fák és növények (árnyékolás)? A talaj kollektort a napsugarak melegítik fel, hogy télre is kellő melegséggel rendelkezzenek. Ezen kívül figyelembe kell venni a fák koronáit, valamint azok árnyékoló hatását a szolár kollektorokra vagy a napelemes rendszerekre. - Vannak a környéken épületek, hegyek vagy dombok? A déli fekvés ellenére a Nap állása és nagysága szerint lehetnek a teleknek olyan részei, amelyek szinte egész évben árnyékban állnak. Vaillant Saunier Duval Kft. 28 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

29 A talajminőség figyelembe vétele - Megfelelő információkkal rendelkezik az illetékes hatóság a talajkéreg geológiai tulajdonságairól és/vagy annak hozamáról? - Megtörtént a telek talajminőségének ellenőrzése? Minél több információ áll a rendelkezésünkre, annál pontosabb és gazdaságosabb a fúrás. Adott körülmények között az illetékes hatóságoknál kell írásos felvilágosítást kérni. - Történt már a közvetlen környezetben mélyfúrás? Abban az esetben, ha a szóban forgó objektum közelében végeztek már szondás fúrást, akkor szinte minden esetben rendelkezésre áll egy talajminőségi tanúsítvány, amely számunkra fontos információkat tartalmaz a hőforrás kialakításához. Abban az esetben, ha a talaj lehetséges kinyerhető teljesítménye nem ismert, gyakran szükség van próbafúrásokra, melyek segítségével meghatározható a talajszerkezet minősége. A fúrási folyamat alatt talajmintával ellenőrizhető, hogy adott-e a ténylegesen biztosítható kihozatali teljesítmény, amit természetesen dokumentálni kell. Ezeket kell azután összehasonlítani a tervezett kinyerhető teljesítményekkel. A fúrás mélységét a tervezett és a helyileg kinyerhető teljesítmények közötti eltérések esetén a fellelt tényleges kinyerhető teljesítmény alapján kell megválasztani. Annak érdekében, hogy fúrás pontos mélységére jól használható és érvényes értéket kapjunk, az egyedi értékekből kell egy középértéket számolni. Talajminőség vizsgálati jegyzőkönyv Vaillant Saunier Duval Kft. 29 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

30 Talajvíz - Léteznek a telekkel kapcsolatban információk az esetleges talajvíz hasznosításról? Az esetleges talajvíz hasznosításnál döntő tényező a talajvíz minősége, valamint, hogy elegendő mennyiség áll-e rendelkezésre, illetve a talajvíz-forrás ne legyen túlságosan mélyen (max. 15 m). - Vannak vízvédelmi előírások? Nagyon eltérnek egymástól a különböző nemzetek vízvédelmi előírásai. Az előzetes felmérés során meg kell tehát vizsgálni, milyen hatósági eljárások léteznek, illetve hogy egyáltalán lehetséges-e talajvíz hasznosítása. - Létezik a talajvíz kapcsán vízminta analízis? - Ismert a talajvíz hőmérséklete? A talajvíz próbánál meg kell mérni a talajvíz hőmérsékletét is, mivel az a későbbiek során jelentős hatással van a hőszivattyú teljesítményére. - A kutas rendszert ki kell számolni, amely szívó- és nyelőkutakból áll. - A nyelőkút vezetékét a talajvíz szintje alá kell vezetni, különben fennáll az eldugulás veszélye (a vas a talajvízben a levegő oxigéntartalma miatt elrozsdásodhat, ami a nyelőkút dugulását okozza) - A talajvíz minőségét, illetve mennyiségét ellenőrizni és dokumentálni kell. - Ismerni kell a talajvíz folyásirányát is. - A kútszivattyút pontosan kell méretezni, mert a nagyobb teljesítményű talajvíz szivattyú(k) növelik az üzemeltetés költségeit. 3.5 Tervezés új épületekben Egy új épületben kivitelezendő fűtési rendszer tervezése során nagyon fontos, néhány olyan alapvető információt tudni, amelyeknek ráhatásuk van a lehetséges rendszervariációkra. Először az épület típusát kell meghatározni. Családi vagy többlakásos házról van szó? Az objektumot lakóépületként/üzletházként vagy egyszerre, mindkét funkcióra használják? A hőforrás kiválasztása az újonnan kialakítandó rendszer számára Az előremenő hőmérsékletek megválasztása Elméletileg a hőszükséglet a lehető legalacsonyabb előremenő hőmérsékletnél átadható, így a rendszer hőelosztó rendszerét ennek megfelelően kell kialakítani. Egy fokkal alacsonyabb előremenő hőmérséklet kb. 2,5% energiát takarít meg. Egy hőszivattyús rendszer maximális előremenő hőmérséklete soha sem lehet 55⁰C felett, amelyhez a különösen nagy fűtési felületek, mint például a padlófűtés illeszkedik. A hőforrás kiválasztása Az, hogy éppen melyik hőforrás alkalmazása jöhet szóba, az alábbi tényezők befolyásolási nagyságától függ: - Beruházási költségek Itt nem csupán a hőszivattyú és a hőhasznosító rendszer, hanem a hőforrás megvalósításának költségeit is figyelembe kell venni. - Üzemeltetési költségek Ebben az esetben a hőszivattyú várható éves munkaszáma a döntő, amit a hőszivattyú típusának, a hőforrás átlagos hőmérsékletének és a szükséges előremenő hőmérsékletnek a függvénye. Tudnivaló A korábbi energiafogyasztásokon vagy az épület hőszükségletével kapcsolatos régebbi irányelveken alapuló hőszivattyú kiválasztás nem javasolt, mert az jelentős alul- vagy túlméretezettséget eredményezhet. Tudnivaló A levegő/víz hőszivattyúk éves munkaszáma alacsonyabb, mint a víz/víz vagy talajhő/víz hőszivattyúk esetén, ezért csekélyebb a hőforrás rendszer beruházási költsége is. Vaillant Saunier Duval Kft. 30 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

31 Központi fűtés új építésű objektumban Központi fűtés esetén egy központi hőtermelő lát el több lakó- vagy használati helyiséget, adott esetben egy komplett épületet. Egy kellően nagy, önálló hőtermelőről vagy egy kaszkád kialakításról lehet szó, ami több, egymással sorba vagy párhuzamosan kapcsolt készülékből áll. Központi fűtési rendszer kaszkád kialakítása A használati melegvíz-készítés egy központi melegvíz-tárolóval biztosítható, amelynek utánfűtését egy második energiahordozó szolgálja. Alternatív esetben (elektromos) átfolyó rendszerű vízmelegítő vagy lakásállomás tervezhető minden egyes lakó- /használati egység számára. A lakásállomás a fűtés és melegvíz-készítés decentrális hőszolgáltatására alkalmazható. Minden egyes lakóegység csak egyszer csatlakozik a fő vezetékhez, a melegvíz-termelés átfolyó rendszerben, közvetlenül a lakásban történik. A járulékos költségek elosztására minden egyes lakó- /használati egységet hőmennyiség mérőkkel kell ellátni. Vaillant Saunier Duval Kft. 31 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

32 Összetett fűtési rendszerek távdiagnosztikája Egy központi fűtési rendszerben egy modern távdiagnosztikai szoftverrel hibát lehet a távolból diagnosztizálni és a fűtést beállítani. Komplex rendszerek így professzionálisan kezelhetők és csökkenthetők a szervizköltségek. A Green iq címkével ellátott Vaillant termékek és megoldások a környezettudatos és fenntartható fűtési komfort mellett a legmagasabb követelményeket is teljesítik a hálózati (mobil kommunikációs) alapon működő technológiák kapcsán. A Green iq termékek opcionálisan a VR 920 kommunikációs egységgel láthatók el, ami a végfelhasználóknak a következő lehetőségeket nyújtja: - a multimatic 700 rendszerszabályozó távvezérlése az ingyenes multimatic applikáció segítségével - Internet csatlakozás LAN vagy WLAN által - Energia monitoring - Fogyasztási adatok analizálása & riport alkalmazások használata Rendszermegjelenítés VR 920 A beüzemelést végző szakember a profidialog távdiagnosztikai portálon keresztül tudja a fűtési rendszert paraméterezni. A tervezéshez szükséges információk A további tervezéshez és az ahhoz szükséges számításokhoz alapvetően a következő információk szükségesek: - A fűtendő felületek nagysága - A lakó- és használati helyiségek száma - Felhasználók/lakók száma - A telek nagysága, elhelyezkedése (és a fásítás mértékének ellenőrzése) - A levegő/égéstermék elvezetés lehetőségei; tervezett-e a kémény, adott esetben kéménymagasság - Statikai bizonyítvány egy szolár-termikus rendszer telepítésére Vaillant Saunier Duval Kft. 32 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

33 Új építési projekt esetén érdemes az építtetővel és a megbízott építésszel együtt az építési műveleteket már a kezdetektől összehangolni. Ebből kifolyólag további egyeztetések szükségesek az összes, az építésben résztvevő érintettel (mély- és magasépítés, háztechnika). Az épületszerkezet kiszárítása Probléma a szondás/talaj kollektoros hőszivattyúk esetén A talajszondákat, illetve kollektorokat évente max (HMV nélkül), illetve 2400 üzemórára (melegvízkészítéssel) tervezik, megfelelő hőelvétellel együtt. A szondás hőszivattyú normál üzemmódja, illetve az üzemórák korlátozása esetén biztosított a földkéreg termikus regenerálódása, azonban az épületszerkezet kiszárításához szükséges hőszükséglettel azonban jelentősen megemelkedik a maximálisan megengedhető üzemórák száma. Ennek következtében ugyanis jelentősen lehűlhet a talajszonda, valamint az azt körülvevő talajkéreg (be is fagyhat extrém esetben). A talajkéreg és a szonda anyagának eltérő tágulása miatt a későbbi felolvasztás üregek kialakulásához vezethet, amely miatt lecsökken vagy akár meg is szakad a hőátadás. Ilyenkor a teljes talajszonda cseréje szükséges, mert nem nyerhető többé ki a szükséges teljesítmény. Tudnivaló A szondás és talaj kollektoros hőszivattyúk nem használhatók az épületszerkezet kiszárítására, illetve temperálására! Probléma a levegő/víz hőszivattyúk esetén A levegő/víz hőszivattyúk alapvetően alkalmasak az épületszerkezet kiszárítására és/vagy temperálására. Ettől függetlenül egyes gyártók eltérő módon definiálják levegős hőszivattyúik felhasználhatóságát az ilyen jellegű alkalmazásokra. Ezért feltétlenül javasolt a gyártói előírások figyelembe vétele. Új építés esetén a habarcs, vakolat, gipsz és tapéták útján nagy mennyiségű vizet dolgozunk be az épületekbe. Ezen kívül az eső, ami a szerkezetben az építőelemekbe hatol, szintén növeli a nedvességet. Idő szükséges ahhoz, hogy ez a víz elpárologjon. Ez a páratartalom növeli az épület fűtési hőszükségletét az első fűtési periódusban. Ezért az épületszerkezet kiszárítását mindenképpen speciális készülékekkel kell támogatni és felgyorsítani. Különösen az őszi vagy téli, hőszivattyú igénybevételével történő épületszerkezet kiszárításnál kell rásegítő elektromos fűtőpatront telepíteni, hogy a kezdetben magasabb hőszükségletet lefedhessük. Ez a fűtőpatron a hőszivattyú első fűtési periódusában, az előremenő hőmérséklet (pl.: 0⁰C) vagy a határhőmérséklet (0⁰C és 5⁰C között) függvényében gyakrabban aktiválódik. Tudnivaló Az arotherm hőszivattyút nem szabad 2⁰C alatti külső léghőmérséklet mellet az esztrich kiszárítására használni! Csak kivételes esetekben, illetve rövid ideig lehet a padlószárítási funkciót használni (pl.: 150 m 2 alapterület alatt és legalább 2⁰C vagy ennél magasabb külső léghőmérséklet mellett). Ez a funkció ugyanígy használható m 2 alapterületű objektumok és legalább 4⁰C vagy ennél magasabb külső léghőmérséklet mellett. Ilyenkor azonban ügyelni kell arra, hogy az elektromos rásegítő fűtés semmilyen körülmények között se kapcsolhasson be. Minden olyan épület esetén, amelynek alapterülete 200 m 2 -nél nagyobb, az épületszerkezet kiszárítása nem lehetséges speciális rásegítő fűtőkészülék nélkül. Vaillant Saunier Duval Kft. 33 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

34 3.6 Tervezés már meglévő épületekben Egy már meglévő fűtéstechnikai rendszer tervezésével összhangban adódhat a kérdés: csak a fűtési rendszert kell felújítani? Összességében milyen felújítási intézkedések keletkeznek? Cserélni kell az energiahordozót? Figyelembe kell venni a megújuló energiákat rendszerek használatát is? Nagyon fontos, hogy egy meglévő épületben egy lényegesen megváltoztatott vagy újonnan telepített fűtő, melegvíz-készítő vagy szellőztető rendszernél is figyelembe vegyük és alkalmazzuk a vonatkozó szabványok előírásait. Egy már meglévő épület fűtési rendszerének fel- vagy megújítása esetén egy előzetes tervezési egyeztetést kell a megrendelővel tartani, hogy rögzíthetők legyenek a fűtéssel kapcsolatos elvárások. Ezt az elgondolást követve, a koncepció gazdaságosságát és energiahatékonyságát a szakszerviznek vagy a tervezőnek kell felülvizsgálnia. A tervezés keretein belül a következő pontokat kell megvizsgálni és leegyeztetni: - Az energiahordozóval kapcsolatos információk - Milyen energiahordozó áll rendelkezésre (gáz vagy folyékony halmazállapotú) - Milyen állapotban van a pébégáz tartály, illetve az épületen belüli földgáz vezeték - Szükséges alternatív energiahordozót alkalmazni? - A telek nagysága, elhelyezkedése (és a fásítás mértékének ellenőrzése) - Az épület felújításával kapcsolatos intézkedések figyelembe vétele (a külső falak vagy a tető hőszigeteltsége, új nyílászárók beépítése) - A melegvíz-készítés és fogyasztás típusa (hagyományos vagy luxus) - A meglévő hőelosztó hálózat ellenőrzése - A már meglévő hőleadó felületek használatának ellenőrzése - Ha van egy meglévő kémény, ellenőrizni kell az alkalmasságot, és adott esetben a felújítást is - Egyeztetés a területileg illetékes kéményseprővel - Statikus bizonyítvány igénylése (pl.: a tető számára, amennyiben tervbe van véve egy szolárrendszer is). Az objektumhoz kapcsolódó geometriai és épületfizikai adatok mellett ezek az információk a lehetséges rendszervariációk tervezése számára is fontosak. A hőforrás kiválasztása (felújítás) Az épület felújítása során nagyon ritkán lehetséges egy talajhő kollektort, egy talajhő szondát vagy kutas rendszert létesíteni. Így a legtöbbször hőforrásként csak a külső levegő marad. A levegő mindenhol rendelkezésre áll és engedély nélkül használható. Ugyan a várható éves munkaszámok alacsonyabbak, mint a vizes vagy talaj hőt hasznosító rendszereknél, azonban a hőforrás rendszer bevonásának munkaigénye jelentősen kisebb. A hőforrásként használ levegő kiválasztásánál nagyon fontos szempont a zajterhelés. Feltétlenül szükséges intézkedések felújításoknál Abban az esetben, ha nincs padlófűtés és azt nem is lehet utólag telepíteni, a következő pótintézkedéseket kell figyelembe venni, hogy az összes helyiség számára biztosíthassuk a kielégítő felmelegedést. Emellett ugyanúgy fontos a hőleadó felületek felülvizsgálata és illesztése, mint a rendszer specifikus teljesítmény kiválasztása. - A szükséges előremenő fűtővíz hőmérséklet 55⁰C alatt van és nincs szükség kiegészítő intézkedésekre. - Minden, alacsony hőmérsékletű hőszivattyú egészen 55⁰C-os előremenő hőmérsékletekig alkalmazható. - Abban az esetben, ha az előremenő hőmérséklet csak néhány helyiségben van 55⁰C felett, olyan intézkedéseket kell tenni, hogy ezeket csökkentsük. - Ehhez csak az érintett helyiségekben kell a fűtőtesteket lecserélni, hogy lehetővé váljon az alacsony hőmérsékletű hőszivattyú alkalmazása. - Abban az esetben, ha néhány helyiségben 55⁰C és 65⁰C közötti hőmérsékletek szükségesek, a fűtőtesteket csak ezekben a helyiségekben kell kicserélni. Vaillant Saunier Duval Kft. 34 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

35 - Amennyiben 65⁰C és 75⁰C közötti előremenő hőmérsékletek szükségesek, ennek megfelelően kell áttervezni a teljes fűtési rendszert. Az épület hőszükséglete: - ablakcserével - a szellőztetési veszteségek csökkentésével és - födém, tető és/vagy homlokzati szigeteléssel csökkenthető. Ezeknek a felújítási intézkedéseknek az alábbi céljai vannak: - A kisebb hőszükséglettel egy kisebb és ezzel előnyösebb hőszivattyú építhető be. - Az alacsonyabb hőszükséglet csökkenti azt az egész éves fűtési energiaigényt, amit a hőszivatytyúnak kell biztosítania. - Ez a hőszükséglet alacsonyabb előremenő hőmérsékletekkel fedhető le, ami javítja az éves munkaszámot. - A jobb hőszigetelés a helyiség-határoló felületek átlagos felületi hőmérsékleteinek emelkedéséhez vezet. Így ugyanaz a kényelem alacsonyabb helyiséglevegő hőmérsékletekkel érhető el. Rásegítő fűtés fosszilis energiahordozókkal (hibrid rendszer) A fosszilis energiahordozókkal történő rásegítő fűtés alkalmazása leggyakrabban már meglévő épületek esetén jön szóba, mivel itt egy energiaforrás (gáz) már rendelkezésre áll. Léteznek azonban megújuló energiákból és fosszilis tüzelőanyagokból álló kombinációk. Ezeket a rendszereket hibrid rendszereknek is nevezzük. A hibrid rendszer például egy hőszivattyú ingyenes környezeti hozamait egyesíti a gázfűtéssel. Ezen kívül a hőszivattyú főleg az átmeneti időszakokban, 0⁰C feletti külső hőmérsékleteknél fedi le a fűtési hőszükségletet. A gázfűtés ezzel szemben alacsonyan külső hőmérsékletek mellett biztosítja a fűtési hőszükségletet. A használati melegvíz-készítés kizárólag a gázkészülékkel történik. A két technológia kombinációjából jelentős energia- és költségmegtakarítás adódik, a hőszivattyú vagy a gázkészülék önálló működésével szemben. Vaillant Saunier Duval Kft. 35 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

36 Vaillant Saunier Duval Kft. 36 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

37 4. Fűtési hőszükséglet számítás Gyakorlatilag minden épület hőszükséglete, függetlenül annak korától, valamint jelenlegi, illetve jövőbeni falhasználási céljától kiszámítható. Erre a feladatra különböző tervezőprogramok, illetve ország-specifikus szabványok, mint pl.: DIN EN (Németország) léteznek, valamint mérnöki számítási eljárások, amelyek egy adott országon belül is eredményesen alkalmazhatók. 4.1 A számítási eljárások áttekintése A fűtési hőszükségletet manapság megfelelő programokkal, számítógép segítségével számítják a gyakorlatban. Erre a célra a Vaillant partnereinek ingyenes szoftveres megoldást (plansoft) kínál számos országban (Magyarországon még nem), amelyben az éves hőszükséglet kiszámítása a DIN szabvány szerint történik. plansoft a Vaillant kalkulációs szoftvere Vaillant Saunier Duval Kft. 37 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

38 Az alábbiakban felvázolt számítási lépések a DIN EN szerint történik, amely elengedhetetlenül szükséges a fűtési hőszükséglet kiszámításához. Ennek egyértelműsíteni kell azt, milyen építészeti információk szükségesek ahhoz, hogy a tényleges fűtési hőszükségletet helyesen határozhassuk meg. A releváns adatok strukturált összefoglalására szolgál a projekt-összefoglaló űrlap, ennek a fejezetnek a végén, mint módszertani támogatás. Számítási lépések - Az épület földrajzi elhelyezkedéséhez tartozó hőmérsékleti adatok meghatározása - Az önálló helyiségek használati módjának rögzítése és a beltéri hőmérsékletek meghatározása az építtetővel együtt (fűtetlen, fűtött, kívánt beltéri hőmérséklet az egyes helyiségekben) - Az épülettel kapcsolatos statikai és építészeti adatok bekérése (méretek, hőtechnikai tulajdonságok) - Hőátadási tényezők (U-érték, DIN EN ISO 6946) lekérdezése - A transzmissziós hőveszteségek kiszámítása - A szellőztetési hőveszteségek kiszámítása - Az újra felfűtési tényező megadása (opcionális) - Az összes hőveszteség hozzáadása a fűtési hőszükséglethez Szükséges dokumentumok a fűtési hőszükséglet kiszámításához Egy új épület tervezése esetén az épület tervezésével kapcsolatos dokumentumokat a gyakorlatban az építészek adják meg. Ezek az alábbi információkból állnak: - Térkép az égtáj megadásával, a szomszédos épület magassága és a földrajzi elhelyezkedés - Épületterv alaprajzokkal és metszetekkel (adott esetben CAD fájlként), legalább 1:100 méretaránnyal, alaprajzok építési méretekkel, beleértve az ablakok és ajtók méreteit, a helyiségek számát, valamint azok funkcióját - Adott esetben azoknak a módosított belső hőmérsékleteknek a beírása, amelyek eltérnek a kívánt belső léghőmérsékletektől - A falak, mennyezetek és a tetőszerkezet felépítésének műszaki leírásai (sűrűség, λ-értékek), ablakok üvegezése, keretanyagok, besorolási osztályok, ajtók anyagmegadással és üvegezési részaránnyal A fűtési hőszükséglet számítás célja A DIN EN szerint elvégzett fűtési hőszükséglet számítás célja tehát az épület legnagyobb fűtési hőszükségletének meghatározása az épületfizikai tulajdonságok és a mindenkori földrajzi elhelyezkedéshez tartozó legalacsonyabb téli átlaghőmérséklet függvényében. Az épület szükséges fűtési hőszükségletének alapján az alábbi tervezési adatokat határozzuk meg: 1. A maximálisan szükséges fűtési teljesítmény (kw) 2. A fűtőfelületek kialakítása az önálló helyiségek számára Vaillant Saunier Duval Kft. 38 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

39 Méretezési külső hőmérséklet Θ e (⁰C) A méretezési külső hőmérséklet egy hideg periódus legalacsonyabb hőmérséklete, ami 20 éven belül tízszer, legalább két, egymást követő napon tartósan fennállt. A hőtermelő teljesítményét úgy kell megválasztani, hogy az épület ennél a méretezési külső hőmérsékletnél az előre meghatározott belső hőmérséklete (a helyiség használatának függvényében), pl.: 20⁰C-ra legyen felfűthető. Számpélda családi ház Új építésű családi ház Remscheid városában Eredmény: -12⁰C Méretezési belső hőmérséklet Θ int,i (⁰C) A mindenkori helyiség használati módja határozza meg annak méretezési belső hőmérsékletét. A tervezés keretin belül a kívánt beltéri hőmérsékleteket a megbízóval kell előre írásban leegyeztetni. Nr. Helyiség típusa Méretezési belső hőmérséklet (⁰C) 1 Lakó- és hálószobák Irodai helyiségek, üléstermek, kiállító helyiségek, +20 fő lépcsőházak, pénztárcsarnokok 3 Hotelszobák Eladóterek és üzletek (általánosságban) Oktatótermek (általánosságban) Fürdők és zuhanyzók, öltözők, vizsgálók Mellékhelyiségek Fűtött mellékterek (folyó, stb.) Fűtetlen mellékhelyiségek (pince, lépcsőházak, raktárak) +10 Számított fűtési hőterhelés Φ HL Az egész épületre számított fűtési hőterhelést a hőtermelő és (szobáról-szobára haladva) minden egyes fűtési felület méretezésére lehet felhasználni. A számított fűtési hőterhelés az alábbiakból adódik össze: - transzmissziós hőveszteségek - szellőztetési hőveszteségek - kiegészítő felfűtési teljesítmény A fűtési hőterhelést helyiségekre vagy zónákra bontva számoljuk, majd ezek végeredményeit összeadva kapjuk meg az épület teljes fűtési hőszükségletét. A helyiségekre érvényes számított fűtési hőterhelés képlete: ΦHL,i = ΦT,i + ΦV,i + ΦRH,i (W) Vaillant Saunier Duval Kft. 39 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

40 Transzmissziós hőveszteség Transzmissziós hőveszteségek az épületszerkezeten keresztül Egy fűtött helyiség transzmissziós hővesztesége a DIN EN szabvány alapján az alábbiakból tevődik össze: HT,ie az épületszerkezet általi transzmissziós hőveszteségi együttható a fűtött helyiség (I) és a külső környezet (e) között (W/K) HT,iue egy fűtetlen helyiség (u) általi transzmissziós hőveszteségi együttható a fűtött helyiség (I) és a külső környezet (e) között (W/K) HT,ig a talajkéreg stacionárius hőveszteségi együtthatója a fűtetlen helyiségből (I) a talajkéreg felé (q) (W/K) HT,ij egy fűtött helyiség (I) transzmissziós hőveszteségi együtthatója egy szomszédos, fűtött helyiség felé (j), amit a felfűtéssel egy lényegesen különböző hőmérsékleti szinten kell tartani. Ez lehet egy szomszédos fűtött szoba az épületegységen belül vagy egy határoló épületegység fűtött helyisége (W/K). A méretezési belső/külső hőmérsékletek meghatározásával a számított transzmissziós hőveszteséget az alábbiak szerint kalkuláljuk: ΦT,i = (HT,ie + HT,iue + HT,ig + HT,ij) * (Θint,i Θe) Szellőztetési hőveszteség Φ V,i (W) Egy fűtött helyiség (i) szellőztetési hővesztesége a DIN EN szabvány szerint az alábbiakból tevődik össze: HV,i Szellőztetési hőveszteségi tényező (W/K) A méretezési belső és külső hőmérséklet közötti különbség útján a szellőztetési hőveszteséget az alábbiak szerint számoljuk: ΦV,i = HV,i * (Θint,i Θe) Vaillant Saunier Duval Kft. 40 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

41 Kiegészítő felfűtési teljesítmény Φ RH,i (W) Egy fűtött helyiség kiegészítő felfűtési teljesítményének egyszerűsített eljárással történő meghatározása a DIN EN szabvány szerint az alábbiakból adódik össze: Ai a fűtött helyiség (i) padlófelülete, négyzetméterben (m2) frh korrekciós tényező a felfűtési idő és a takarék időszak alatt érzékelhető helyiség-hőmérséklet csökkenés függvényében (W/m 2 ) A kiegészítő felfűtési teljesítmény a következő képlettel számítható: ΦRH,i = Ai * frh A transzmissziós hőveszteség számításának magyarázata A transzmissziós hőveszteség (Φ) a felületből (A), az építőelemek hőátadási tényezőjéből (U) és a Θ hőmérséklet különbségből adódik össze (belső hőmérséklet a külső hőmérséklethez / belső hőmérséklet a belső hőmérséklethez). Φ = A * U * (Θint,i - Θe) a (Θint,i Θe)-vel (Watt-ban) Egy helyiség összes transzmissziós hőveszteségéhez az összes építőelem (falak, mennyezetek, padlók, stb.) veszteségeit hozzá kell adni. Ez az összes adja meg a transzmissziós hőszükségletet: Φ = Ak * Uk * (Θint,i - Θe) = Σ Ht,k * (Θint,i - Θe) Watt-ban ahol a HT = A * U a mindenkori építőelem transzmissziós hőveszteségi tényezője (W/K). Vaillant Saunier Duval Kft. 41 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

42 A DIN EN szabvány előírásai szerint egy épület felületét az alábbi ábrázolás szerint kell beméretezni: Példa a méretmegadásra a DIN EN szabvány szerint Az emeletek magasságát mindig a kész padlózat felszínétől a következő szint padlózatának felszínéig kell megadni. A falfelületek megadásánál arra kell ügyelni, hogy a falfelületek számításánál a teljes külső falfelületekre és a belső falfelületek közepére kell vonatkoztatni. A transzmissziós hőveszteségi tényező a következő számításokban még különböző korrekciós tényezőket tartalmaz, amelyek komplex fizikai folyamatokat képeznek részletesen le. Egy helyiség DIN EN szabvány szerinti teljes hőveszteségének kiszámítása úgy épül fel, hogy minden transzmissziós hőveszteségi tényező összegét a belső és külső hőmérséklet különbségével kell megszorozni. Ezért a transzmissziós hőveszteségek számításánál, amelyek más hőmérséklet-különbségen alapulnak, a megfelelő hőmérséklet-korrekciós tényezőket kell használni. Vaillant Saunier Duval Kft. 42 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

43 4.2 Fűtési hőszükséglet számítás összefoglalás Az alábbi példa a DIN EN szabvány szerinti hőszükséglet számítás dokumentációját mutatja be. A következő oldalakon néhány kifejezés alaposabb magyarázata is ismertetésre kerül. G1-es formanyomtatvány, részletes eljárás DIN EN Projektszám/megnevezés ÉPÜLETSZERKEZET HŐVESZTESÉGI TÉNYEZŐK Transzmissziós hőveszteség-tényező Szellőztetési hőveszteség tényező Az épület hőveszteségi tényezője HŐVESZTESÉGEK Transzmissziós hőveszteségek Legkisebb légcsere Természetes filtráció Mechanikus frisslevegő térfogatáram Elhasznált levegő térfogat-többlet Szellőztetési hőveszteségek ΣHT,e ΣHV Hép Φ T, ép AZ ÉPÜLET FŰTÉSI HŐSZÜKSÉGLETE Nettó fűtési hőszükséglet A rásegítő fűtés teljesítménye Szükséges fűtési teljesítmény SPECIFIKUS ÉRTÉKEK Fűtési terhelés/fűtött épületfelület Fűt. terhelés/a fűtött ép. légtérfogata Hőátadó határoló felületek Spec. transzm. hőveszt. tény. ΦV, min, ép ΦV, fil, ép ΦV, su, ép ΦV, mech. fil, ép Φ V, ép ΦN, ép ΦRH ép ΦFT, ép ΦFT, ép/an,ép ΦFT, ép/vn,ép A H T Szabványos hőterhelés DIN EN szerint G3-as oldal W / K W 4347 = 0,5 * ΣΦV, min 969 = ξfil * ΣΦV, fil = (1-ηV) * ΣΦV, su 969 W W 131,3 m 2 56,5 W/m 2 326,9 m 2 16,3 W/m 2 0,17 W/m 2 K Hőveszteség tényezők Az épület számított hőveszteség tényezőjét ebből lehet leolvasni. Ez az érték a határoló felületek hőátadási veszteségének tényezőjéből (transzmissziós hőveszteségi tényező) és az épület szükséges légcseréjének hőveszteségéből (szellőztetési hőveszteség tényező) adódik össze. Mindkét tényező összege az épület hőveszteségi tényezőjét adja meg. Ez a tényező egy relatív érték és a méretezési határhőmérséklet hőmérséklet különbségén alapul a kívánt helyiség-, illetve a külső léghőmérséklet között. Hőveszteségek Transzmissziós-hőveszteség A transzmissziós-hőveszteség az a hőmennyiség, melyet az épület a külső határoló felületek által elveszít. Ez az érték egy abszolút érték a méretezett objektumra vonatkoztatva. Szellőztetési hőveszteségek Minden helyiségre higiéniai okokból egy minimális légcserét kell előírni. Egy adott épület legkisebb levegő térfogatáramának értékét az objektum helyiségeinek térfogatából lehet meghatározni. Az ajtók, illetve az ablakok résein keresztül természetes légcsere alakul ki, amely növeli az épület hőveszteségét. Ezt a jelenséget természetes filtrációnak nevezzük. Amennyiben az épületen belül fürdők és mellékhelyiségek is találhatók, amelyeknél a szellőztetését gépi úton kell megoldani, ez szinte minden esetben elszívó ventilátorokkal történik. Ezek a berendezések az adott helyiségből levegőt szívnak el, amit azután a szabadba juttatnak. Az elszívott levegőmennyiség helyére az ablakok és ajtók résein keresztül frisslevegő áramlik az épületbe, amit ismételten fel kell melegíteni. Az ehhez szükséges teljesítményt a Természetes filtráció légtechnikai rendszerrel adják meg. A komplexebb szellőztető rendszereknél, mint például egy üzemi konyhánál eltér egymástól a bevezetett és az elszívott légmennyiség. Éppen ezért a helyiség (konyha) állandóan vákuumban van, azaz mindig nagyobb az elszívott légmennyiség, mint a befújt, hogy a szagok ne az épület belseje felé terjedhesse- Vaillant Saunier Duval Kft. 43 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

44 nek. Az elszívás és a befújás különbségét a szomszédos helyiségek fedik le. Ezt a különbséget fel kell fűteni, mivel ezek az ajtók és ablakok nem megfelelő tömörsége miatt minden esetben a helyiségbe jutnak. A kiszámított értékek a Mechanikus frisslevegő térfogatáram és a Mechanikusan beszűrődő térfogatáram részben kapcsolónak újból össze. A számítás során mindig a nagyobb értéket kell kiválasztani a legkisebb légáram, illetve a természetes filtráció térfogatáramának értékéből. Ehhez még hozzá kell adni az ezen kívül fellépő szellőztetési hőveszteséget. Az egyedi veszteségek összege adja meg szellőztetési hőveszteséget, amely egy, az épületre vonatkozó abszolút érték. Az épület szabványos hőterhelése Minden egyes önálló helyiség transzmissziós- és szellőztetési hőveszteségének összege adja meg az épület szabványos hőterhelését. Kiegészítő fűtési teljesítmény Abban az esetben, ha egy vagy több helyiség számára kiegészítő fűtési terhelés szükséges, akkor ezeknek az értékeknek az összegét a kiegészítő felfűtési teljesítmény adja meg. Ezek alapvetően olyan helyiségek lehetnek, amelyek fűtési üzeme behatárolt, ezért csak rövid időre kell őket felfűteni (pl.: templomok). Kiválasztott fűtési teljesítmény A kiválasztott fűtési teljesítményt az épület szabványos hőterhelésének, valamint a kiegészítő felfűtési teljesítményének összege adja meg. A hőtermelőnek minimum ezt az értéket kell biztosítania. Specifikus értékek A fűtési terhelés/fűtött épületfelület sorban a hányadost a fűtési terhelés és a kifűtendő felület adja meg. Ez az épület egyik specifikus értéke. Ez teljesen azonos a specifikus hőszükséglettel. A fűtési terhelés/a fűtött épület légtérfogata sorban a hányadost a fűtési terhelés és a kifűtendő épület légtérfogata adja meg, amely az épület specifikus értéke. A hőátadó határoló felületek sor adja meg az épület határoló felületeinek összegét. A specifikus transzmissziós hőveszteségi-tényező sora a fűtési terhelés/kifűtendő felület hányadosból, illetve a külső-belső hőmérséklet-különbség elméleti tényezőjéből határozható meg. Vaillant Saunier Duval Kft. 44 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

45 4.3 Fűtési hőszükséglet meglévő épületekben Egy már meglévő épület fűtési rendszerének tervezésénél meg kell határozni a fűtési hőszükségletet. Minél idősebb egy épület, annál ritkábban áll rendelkezésre még a régi hőszükséglet számítás. Ezeknél az épülettípusoknál azonban már vannak adatok a pontos fogyasztásról, amelyek jó kiindulási alapot képeznek a tényleges hőszükséglet megadásához. A hőigény nagyságának meghatározására léteznek tapasztalati adatok is, melyek lehetővé teszik az épület életkora alapján a hőszükséglet hozzávetőleges értékének megadását. Ezek a specifikus igények minden esetben 1 m 2 fűtendő felületre (azaz W/m 2 ), vagy a kifűtendő légköbméterre (azaz W/m 3 ) vonatkoznak. Az alábbiakban áttekintést adunk a fűtendő felület négyzetméterére vonatkoztatott specifikus hőigény nagyságáról, különböző épület-típusok esetén: Fűtött m 2 felületre jutó hőszükségletek 1 Különleges hőszigeteléssel nem rendelkező, régi épület 2 Normál hőszigeteléssel rendelkező, 1995 előtt épült ingatlan 3 Új építésű ingatlan az 1995-ös Hővédelmi rendelet szerint 4 Új építésű ingatlan a hőszigetelés után (EnEV 2002 az Energia megtakarítási rendelet értelmében) A fenti adatok Németországra érvényesek, amelyektől nemzetközi szinten el lehet térni. Példa a fűtési hőszükséglet (Q) durva becslésére a specifikus hőigény alapján - Régi, 1990-ben épült épület - Meglévő hőszigetelés (70 W/m 2 ) - Fűtött felület: 150 m 2 Számpélda: Q = 70 W/m 2 * 150 m 2 = W Eredmény: V = 10,5 kw A hozzávetőlegesen megadott hőigény sohasem helyettesíti a részletes hőszükséglet számítást! Ez a becslés csupán azt a célt szolgálja, hogy egy megközelítő értéket kapjunk a hozzávetőleges hőigényről, illetve ellenőrizhessük a rendelkezésre álló számítások helyességét. Vaillant Saunier Duval Kft. 45 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

46 Az előzőekben megadott specifikus hőigény által meghatározott hőszükséglet jó kiindulási alapot ad, de önmagában nem elegendő egy hőszivattyús rendszer kiépítéséhez. Egy épület hőszükségletének megadásához azonban pontos értéket ad a felhasznált tüzelőanyag, mint például a fűtőolaj vagy a földgáz. Ennek kapcsán legalább ez elmúlt 5 év átlagos tüzelőanyag fogyasztását kell meghatározni. A fogyasztási adatok alapján történő hőszükséglet meghatározás A 70-es évek olajválsága, valamint az a tény, hogy az idő előrehaladtával az energia egyre drágább lett, nő annak szükségessége, hogy az épületek hőszigetelése egyre jobb legyen, miközben az primer energiaszükséglet csökken. Ezzel párhuzamosan folyamatosan fejlődnek az adott esetre alkalmazható számítási eljárások, az igények pontosabb felvázolása és változnak a fűtési periódusok időtartamai, valamint azok energiaszükségletei. A statisztikai adatok segítségével lehetőség van arra, hogy egy épület hőszükségletét a fogyasztási adatok alapján számszerűsítsük. Példa a fűtési hőszükséglet (Q) durva becslésére a specifikus hőigény alapján - Régi, 1990-ben épült épület - Meglévő hőszigetelés (70 W/m 2 ) - Fűtött felület: 150 m 2 - Telepített olajégős kazán: 34 kw - Átlagos tüzelőanyag fogyasztás: 1900 l/év - A teljes kihasználás óraszáma (bv): 1800 óra/év Számpélda: Q = (V (l) * Hi (kwh/l) * (a)) / ((a) * bv (h/a) * (l)) Q = (1900 * 10) / 1800 Eredmény: V = 10,6 kw A fűtőolaj jellemzői Fűtőérték (Hi) (kwh/l) 10 Sűrűség (kg/l) 0,845 A fenti példa jól mutatja, hogy a telepített kazán névleges teljesítménye 3 x nagyobb, mint amekkora a ténylegesen szükséges teljesítmény. A hőtermelő cseréje során feltétlenül meg kell azt vizsgálni, hogy valójában mekkora kazánteljesítményre van szükség. A példában elvégzett mérlegeléshez néhány jellemző érték is szükséges, ezeket az alábbiakban magyarázzuk el. A H i fűtőérték az adott tüzelőanyag fűtőértékét, valamint annak energiatartalmát adja meg. Az alábbi táblázat a különböző tüzelőanyagok fűtőértékei mutatja be: Tüzelőanyag Egység Hi fűtőérték (kwh/egység) Fűtőolaj (EL) l 10,0 Fűtőolaj (S) kg 11,4 Földgáz (H) m 3 10,4 Barnaszén, brikett kg 5,34 Kőszén, koksz kg 8,60 A teljes kihasználás óraszámával évente azoknak az óráknak a számát jelöljük, amelyeknél a kazánnak a névleges hőteljesítménnyel kell üzemelnie, hogy fedezhesse az éves fűtési hőszükségletet. Nem szabad összekeverni ezt a statisztikai értéket az üzemóra számmal. Ennek száma a modulációs működésű hőtermelőknél lényegesen alatta lehet az elméleti teljes kihasználtsági óraszámnak. Az egész évre vonatkoztatott teljes kihasználási óraszámot statisztikák alapján határozzák meg: az épület típusa és használata alapján különböző értékek adódnak. Vaillant Saunier Duval Kft. 46 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

47 Az alábbi táblázat például németországi teljes kihasználási óraszámokat szemléltet: Épülettípus / használat Teljes kihasználtsági óraszám (óra/év) Családi ház (csak fűtés) Családi ház (fűtés és melegvíz-készítés) Társasház Irodaház Iskola A teljes kihasználás óraszámai durván is kiszámíthatók, amikor is a felhasznált tüzelőanyagok hőtartalma az épület fűtési hőszükségletére (ha a kazán teljesítménye nagyjából megfelel a fűtési hőszükségletnek), illetve a felhasznált tüzelőanyag mennyisége (kwh-ban) a fűtőkazán névleges teljesítményére oszlik. Alkalmazkodás az időjáráshoz Ahhoz, hogy a számítás során az időjárás változásait is figyelembe vehessük, a fogyasztási adatokat igazítani kell az időjáráshoz. Így az átlag feletti meleg és hideg fűtési periódusokat átszámoljuk a hosszú távú értékekre és figyelembe vesszük az objektum földrajzi helyzetének időjárását is. Annak érdekében, hogy ezeket a klimatikus különbségeket értékelni tudjuk, foknapok lettek bevezetve. Ezt az értéket például a német meteorológiai szolgálat naponta adja meg Németország több pontjára, és azt egész évre vetítve összegzi. A számítás során abból kell kiindulni, hogy 15⁰C fok alatti külső hőmérséklettől fűteni kell. Azokra a napokra, amelyeken ezt alkalmazzuk, adott az átlagos külső hőmérséklet és 20⁰C-os különbség képződik. Az egy évre vonatkoztatott foknapok ezért az erre az időszakra vonatkozó összes foknapok hőmérsékletkülönbségeinek (20⁰C mínusz az átlagos külső hőmérséklet) összege. Minél nagyobb a foknapok értéke, annál hidegebb volt a vizsgált időszakban és annál magasabb volt a fűtési energia-igény. Az időjárástól függő fogyasztási részarány meghatározása Az időjárás befolyásolásához először a klímafüggő és klíma független fogyasztási részt kell az egész évre meghatározni. Abban az esetben, ha a (klíma független) melegvíz-készítés ugyanazzal az energiahordozóval történik, mint a fűtés, le kell vonni a melegvíz-fogyasztás részét a teljes fogyasztásból. Abban az esetben, ha a melegvíz-fogyasztást vízóra méri, a mért térfogatot a víz specifikus hőkapacitásával (1,15 Wh/l K) és egy standardizált hőfokemeléssel ( Θ=45K) kell megszorozni. A mért fogyasztáshoz hozzá kell még adni vízelosztás és tárolás veszteségeit. Erre a célra alapesetben 15 kwh/m 2 értéket lehet évenként használni. Abban az esetben, ha a melegvíz-fogyasztás nem mért, irányértékként a teljes fogyasztás 18%-át lehet venni. Az időjárás behatásának eljárását az alábbi példával szemléltetjük. Számpélda: QVH = (GM / G) * QT Értékek fűtőolajra Fűtési energiafogyasztás (befolyásolt) (kwh/a) QVH Fűtési energiafogyasztás (hőmérséklet-függő) (kwh/a) QT A mért év foknapjainak száma (K * d) G A foknapok középértéke X éven keresztül (K * d)/x G Vaillant Saunier Duval Kft. 47 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

48 Egy 132 m 2 alapterületű, Remscheid-ban található családi ház számára a következő fogyasztási adatok léteznek. Így mindenkor rendelkezésre állnak a teljes évre. 2011: kwh 2012: kwh 2013: kwh 2014: kwh Először a melegvíz-készítéshez szükséges, időjárásfüggő részt kell levonni. Mivel a melegvíz-fogyasztás nem lett mérve, ezért a teljes fogyasztásból egy 18%-os irányértéket vonunk le. A mindenkori évre az időjárásfüggő részt tehát az alábbiak szerint számoljuk: 2011: kwh * (100% - 18%) = kwh 2012: kwh * 0,82 = kwh 2013: kwh * 0,82 = kwh 2014: kwh * 0,82 = kwh Ahhoz, hogy a fogyasztási adatokat egy remscheid-i helyszínre, éves átlagra átszámolhassuk, először a mindenkori év és az erre a helyszínre érvényes átlagos évi foknap szám segítségével egy átszámítási tényezőt kell az egész évre meghatározni, majd azt a mért fogyasztással megszorozni QT = kwh GM / G = 3262 / 2867 = 1,14 QVH = 1,14 x kwh = kwh 2012 QT = kwh GM / G = 3262 / 3201 = 1,02 QVH = 1,02 x kwh = kwh 2013 QT = kwh GM / G = 3262 / 3425 = 0,95 QVH = 0,95 x kwh = kwh 2014 QT = kwh GM / G = 3262 / 2711 = 1,20 QVH = 1,20 x kwh = kwh Ezekhez az időjárás által befolyásolt fogyasztási adatokhoz ezt követően a meleg víz részarányt kell hozzáadni: 2011: kwh x 0,18 = kwh 2012: kwh x 0,18 = kwh 2013: kwh x 0,18 = kwh 2014: kwh x 0,18 = kwh Mindezek után képződik a befolyásolt fogyasztási adatok középértéke. Ez fogyasztási jellemző értékként az épület hasznos felületére vonatkoztatva is megjeleníthető: Fogyasztási jellemző érték: (kwh/a) / 132 m 2 = 141 kwh/m 2 Abban az esetben, ha a fogyasztási adatok számításánál a múltbeli fűtési periódusokat vesszük alapul, meg kell azt is vizsgálni, hogy az épületen végzett egyéb felújítási műveletek milyen hatással vannak a hőszükségletre. Ilyen lehet például az utólagos hőszigetelés vagy egy új ablak beépítése. Az elvégzett felújítási műveletek a fűtés hőszükségletet akár 50%-kal is csökkenthetik. Vaillant Saunier Duval Kft. 48 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

49 Vaillant Saunier Duval Kft. 49 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

50 5. A hűtési hőterhelés kiszámítása 5.1 Aktív hűtés A hőszivattyú hűtési teljesítménye (primer kör) a fűtési rendszerre adódik át. A hűtési funkció alatt működik a hőszivattyú kompresszora, így a hőszivattyú aktívan hűt. Az összes flexotherm/flexocompact hőszivattyú képes aktív és passzív hűtésre, a hőforrástól függetlenül. A Vaillant arotherm, arotherm Split és flexotherm/compact (az arocollect egységgel) hőszivattyúk hőforrásként a külső levegőt használják, és nyáron lehetővé teszik az aktív hűtési funkciót. A fűtési és hűtési üzem közötti átváltást egy váltószelep végzi a hűtési körfolyamaton belül. A Vaillant arotherm, arotherm Split hőszivattyúknál a hűtés felületfűtő körökkel vagy ventilátoros konvektorokkal/fan-coil egységekkel történik. Hűtési üzemre erre megfelelő egyedi helyiséghőmérséklet szabályozókat célszerű használni. A VWZ MEH 61 hidraulikus állomás erre egy kapcsoló kimenetet biztosít, a flexotherm hőszivattyúknál pedig az X 141-es csatlakozót kell használni, amennyiben az egyedi helyiséghőmérséklet szabályozót hűtési üzemre kell átkapcsolni. A VWZ MWT 150 köztes hőcserélővel összekötött arotherm hőszivattyúknál ez a jel nem áll rendelkezésre, így a működtetők átkapcsolását a helyszínen kell megoldani. 5.2 Passzív hűtés A hőforrásként használt talajkéreggel vagy talajvízzel a flexotherm és flexocompact, valamint a 22 kw névleges teljesítmény feletti geotherm hőszivattyúk passzív hűtésre alkalmasak. Ehhez a flexotherm/compact készülékeknél a természetes hűtés (Natural Cooling) VWZ NC modulja szükséges. A talajvíz vagy a földkéreg alacsonyabb hőmérséklete egy hőhordozó közeg útján adódik át a fűtési rendszerre. A hűtési funkció alatt nem üzemel a hőszivattyú kompresszora, ezért a hőszivattyú passzívan hűt. Passzív hűtés esetén a talajkéreg természetes hűtőhatását hasznosítjuk, ami egyben a földkéreg regenerálódását is magával hozza (tároló kapacitás) a téli üzem számára. Tudnivaló A hűtési funkció használatára a fűtési rendszernek is alkalmasnak kell lennie! Az aktív hűtés használata talajszondák esetén a földkéreg jelentős felmelegedését okozhatja! Vaillant Saunier Duval Kft. 50 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

51 Harmatpont Alapvetően érvényes, hogy a hűtési folyamat során csökken a helyiség levegőjének hőmérséklete, azonban a levegő abszolút páratartalma állandó marad, csak a relatív légnedvesség nő. Abban az esetben, ha a léghőmérséklet értéke tovább csökken, eléri a telítettségi határt (100%-os relatív légnedvességünk van). Ha tovább csökken a léghőmérséklet, bekövetkezik a kondenzáció, csökken a levegő abszolút páratartalma. Harmatponti- és levegő hőmérsékletek Harmatponti- és levegő hőmérsékletek X Levegő hőmérséklete Y Harmatponti hőmérséklet A A levegő relatív páratartalma Vaillant Saunier Duval Kft. 51 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

52 Minimális előremenő hőmérséklet, harmatponti hőmérséklet A hűtési teljesítmény természeti korlátai miatt a felületfűtési rendszer nem mindig alkalmas arra, hogy a helyiség hőmérsékletét állandó értéken tartsa. Alapvetően ezért arra az előremenő hőmérsékletre kell szabályozni, ami a harmatponti kondenzvíz képződést még nem teszi lehetővé. Az alábbi grafikon azt mutatja meg, hogy nyáron a levegő nedvességtartalma valamivel több, mint 9 g/kg. Ennél a vízgőztartalomnál hozzávetőlegesen 13⁰C-os harmatpont adódik (kb. 55%-os relatív légnedvesség mellett). Minimális előremenő hőmérséklet, harmatponti hőmérséklet X Harmatpont (⁰C) Y Páratartalom x (g/kg) Z Hónap A Mannheim B Bremerhaven C Berlin A Vaillant kb. 20⁰C-os előremenő hőmérsékletet javasol (gyári beállítás). 25⁰C-os hőmérsékletű és 70%-os relatív nedvességtartalmú levegő mellett a harmatpont elérése csak 19⁰C-kal lehetséges. A lakótér közepén a légnedvesség értéke kb %-ra áll be, ezért soha nem érjük el a harmatponti hőmérsékletet. A 65%-os légnedvességet a német szabványok értelmében nem szabad átlépni. Ezt azonban egy adott ország esetén vizsgálni, illetve rögzíteni kell. Vaillant Saunier Duval Kft. 52 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

53 Hűtés felületfűtő rendszerrel A felülethűtés az enyhébb temperáló rendszerek része, melynek használatát a manapság alkalmazott tökéletes hőszigetelő anyagok teszik lehetővé. A kiváló minőségű hőszigetelések és a kiegészítő hűtésre is alkalmas felületfűtés tökéletes üzemet biztosít. Hűtésre használt felületfűtési rendszerek esetén nagyon fontos, hogy korlátozzuk a felületi- vagy vízhőmérsékleteket, így akadályozva meg a kondenzációt. Erre az egyik lehetőség, hogy az előremenő vízhőmérsékletet egy minimum hőmérséklettel lássuk el. Felületfűtő rendszereknél nem javasolt 18⁰C alatti minimális előremenő hőmérsékletet választani. Lakóépületek hűtése esetén a gyakorlatban 18-20⁰C-os előremenő és 21-23⁰C-os visszatérő hőmérsékletből kell kiindulni. Járólappal fedett padlónál a specifikus hűtőteljesítmény kb W/m 2 értékkel számítható. A légnedvesség értéke az épületen belül a külső levegő páratartalmától és a belső terhelésektől függ. A külső levegő nedvességtartalma egész évben csak néhány órára éri el a 13 g/kg (18⁰C-os harmatponti) értéket. Az esztrich betonban fektetett csöveknél lehetőség van arra, hogy a keverő és az osztó között a víz bizonyos mértékű felmelegedése által 1-2⁰C-kal alacsonyabb előremenő hőmérsékletet válasszunk. A szárazon fektetett rendszereknél azonban az előremenő hőmérséklet nem lehet alacsonyabb, mint a harmatponti hőmérséklet. Hajtómotor és osztó hűtésre használt felületfűtő rendszerekben Hűtési funkciónál a felületfűtés állítóműveinek speciális tulajdonságokkal kell rendelkeznie. A hajtóműnek megfordíthatónak kell lennie, azaz hűtés esetén a hajtóműveket külső jellel kell a hűtési üzem funkciójára átállítani. A hajtómű fűtési üzemben zár, amint meghaladjuk a megfelelő hőmérsékletet. Hűtési üzemben a hajtóműnek a megfelelő helyiséghőmérséklet alatt kell zárnia. Tudnivaló Hűtési üzemben a padlófűtési kört alapvetően teljesen le kell zárni, amelyhez elektromosan működtetett elzáró szelepek szükségesek. Nedves helyiségeknél, mint például a fürdőszoba alapvetően az javasoljuk, hogy a padlót ne hűtsék, hanem zárják ezt a fűtőkört a hűtési üzem közben. A Vaillant azt javasolja, hogy a felületfűtés vezetékeit, beleértve a fűtési osztót is, páramentesen szigeteljük, hogy megelőzhető legyen az esetleges kondenzvíz képződés. Radiátorok a hűtőrendszerben Hűtési üzemben a radiátoros fűtőtesteken és azok bekötő vezetékein kondenzátum képződne, ami penészesedést és épületkárokat okozhat. Ezek alapján a radiátoros köröket inkább nem szabad hűteni. Aktív hűtés esetén az alábbiakat vegye figyelembe: Aktív hűtésnél működik a kompresszor, ezért meghatározott minimális működési időket kell betartani. A flexotherm/compact hőszivattyúknál párazáró szigeteléssel ellátott leválasztó tartályt kell használni. A hőmérséklet a pufferben 5-7⁰C között lehet. Ahhoz, hogy elkerülhessük a harmatpont alatti hőmérsékletet, a pufferből kilépő fűtési vizet keverőszeleppel ellátott szivattyús állomás útján kell a fűtési rendszerbe eljuttatni. Ez gondoskodik arról, hogy ne csökkenhessen a felületfűtő rendszer hőfoka a 18⁰C-os minimális előremenő hőmérséklet alá. Az összes csővezetéket (hőszivattyútól a pufferig, puffertől a szivattyús állomásig) megfelelő csőszigetelő anyaggal, párazáró módon kell leszigetelni. Ez ugyanúgy érvényes a szivattyús állomásra, illetve az ahhoz kapcsolódó csővezetékekre is. arotherm hőszivattyúknál az inverteres kompresszornak köszönhetően a visszatérő ággal sorba kötött puffert alkalmazhatunk, így a keverőszelep adott esetben elhagyható. Vaillant Saunier Duval Kft. 53 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

54 A hűtésterhelés alkotóelemei A klimatizáló berendezések feladata, hogy a helyiségeket meghatározott hőmérsékletű, illetve páratartalmú és kellő mennyiségű frisslevegővel lássa el. A hőelvezetés pl.: hűvösebb (szárazabb) levegő bevezetésével történhet. A 2078-as számú VDI irányelv kétfajta számítási eljárást tartalmaz: egy rövidebbet és egy számítástechnikai eljáráson alapulót. Itt most csak a rövidített eljárást ismertetjük. A VDI 2078 szerint végzett hűtésterhelés számítás meghatározott pontokban hasonlít a fűtési hőszükséglet számításhoz. A hűtési terhelések a hőbevezetés különböző módjaiból keletkeznek. Egy helyiség hűtési terhelése (QKR) belső és külső hűtésterhelési komponensekre oszlik: QKR = QI + QA A Q I belső hűtésterhelés az alábbi hőforrásokból tevődik össze: QP = A személyek által kibocsátott hő QB = Ablakokon keresztül bejutó hő QM =Gépek által termelt hő QG = Tárgyak által kibocsátott hő, amelyek a helyiségen keresztülhaladnak Qc = egyéb hő, pl.: kémiai reakciók útján QR = Szomszédos helyiségekből származó hő A Q A külső hűtésterhelés következésképpen az alábbiakból tevődik össze: QW = A falakon keresztül bejutó hő QF = Az ablakokon keresztül bejutó hő QT = Transzmissziós hő az ablakokon keresztül QS = Sugárzási hő az ablakokon keresztül QFL = A réseken keresztül bejutó hő 5.3 Számítási alapok (VDI 2078 szerint) Lényeges különbség a fűtési hőszükséglet számításhoz képest, hogy a hűtésterhelés időfüggő, azaz QKR = QKR (t) A fűtési hőszükséglet számítás egy tartós folyamatból (hosszabb ideig tartó hideg időszak) indul ki, konstans külső- és belső hőmérsékletekkel. Ez a hűtési terhelésnél nem lehetséges. A Nap csak napközben süt, így az épület nincs tartósan felfűtve, és ez csak két, külső hűtési terhelés. A VDI 2078 egyszerűsített eljárása ezért egy napi periódusra lebontott folyamatból indul ki, amelyben a legnagyobb hűtési terhelést keressük, és azt névleges hűtésterhelésként jelöljük: QKR, névl = max (QKR (t)) Egész évre vonatkoztatva ennél az eljárásnál természetesen ismerni kell a maximális hűtésterhelés (előrelátható) időpontját (nap és óra), ami az akkori napsugárzási intenzitás függvénye. Valódi helyi idő Az épület telepítési helyién a Nap a valódi, helyi idő szerint 12:00-kor van legmagasabban. Magyarországon a közép-európai időszámítás (KEIZ) van érvényben, amikor a Nap legmagasabb állása 12:00-kor 15⁰-os a keleti hosszúságnál. Más hosszúsági fokokon elhelyezkedő helyek esetén a TW valódi helyi időt az alábbiak szerint kell kiszámolni: TW = TKEIZ 1 óra + ((M 15⁰)/15⁰) * óra TW = valódi helyi idő TKEIZ = Közép-Európai nyári időszámítás (óra) M = az épület elhelyezkedésének meridiánja Vaillant Saunier Duval Kft. 54 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

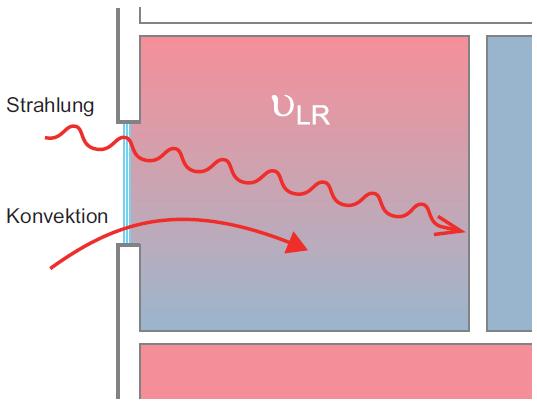

55 A helyiség léghőmérséklete A helyiség léghőmérsékletét vagy előre meghatározva (pl.: 22⁰C) vagy a külső léghőmérséklet függvényében lehet szabályozni. Minél melegebb van kint, annál melegebb lehet a helyiség léghőmérséklete is anélkül, hogy azt az ember elviselhetetlennek érezné. Ehhez a következő képlet kapcsolódik: ϑlr = 13,2⁰C + 0,4 x ϑlr A helyiség termikus terhelései Minden hűtésterhelési alkotóelem sugárzási- és/vagy konvekciós részeket tartalmaz. Sugárzás és konvekció A konvekciós terhelés (1) az a hőmennyiség, ami közvetlenül a levegőből származik, és a helyiség hőmérsékletének azonnali emelkedését hozza magával, ezzel azonnali hűtésterhelést eredményez. nincs időbeli késleltetés A besugárzási terhelés (2) az a hőmennyiség, ami először valahol (padló, fal, bútorzat, belső árnyékoló, ) elnyelődik, és majd csak ezután adódik át a helyiség levegőjére. Csillapítás és időkésleltetés sugárzás esetén Vaillant Saunier Duval Kft. 55 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

56 Ahogy az előző oldal ábráján is látható, eltart tehát egy ideig, hogy emelkedjen a helyiség hőmérséklete, azaz amíg a hő bevezetése hűtési terhelés lesz. Ezen kívül a helyiség tárolókapacitása mérsékeli a helyiség terhelésének maximumát. Különböző hűtésterhelési jelleggörbék 5.4 Belső hűtésterhelések (VDI 2078 szerint) A következő fejezetek azokat a képleteket és paramétereket mutatják be, amelyek a belső hűtésterhelés (Q I) meghatározásához szükségesek. A test hőháztartásából adódó hűtésterhelés Qp = n * qp, tr * Si + n * qp, f n = személyek száma qp, tr = személyenkénti száraz hőleadás (W, A1-es táblázat) qp, f = személyenkénti nedves hőleadás (W) Si = a belső hűtésterhelések hűtésterhelési tényezője (A5-ös táblázat) A test hőháztartásából adódó hőleadás egy száraz (qp, tr) és egy nedves (qp, f) részre oszlik. Mindkettő többszöröződik a személyek számával (n). Si a hűtésterhelés tényezője a sugárzással érintett belső hűtésterhelések számára és figyelembe veszi a helyiség tárolókapacitását. Értéke a helyiség típusának, a terhelés időtartamának, a napszakoknak, valamint a konvektív rész nagyságának függvénye, és ez a VDI 2078 A5-ös táblázatából kell kiolvasni. A test hőháztartásából származó száraz hőleadásnál 50% konvektív részt feltételezünk. Nedves hőleadásnál nincs hűtésterhelési tényező, mivel itt nem lép fel sugárzás (100% konvekció). A fényforrások hőjéből származó hűtésterhelés QB = Pel * I * µb * Si Pel = a lámpák elektromos teljesítménye (W) I = egyidejűségi tényező µb = a helyiség terhelési tényezője (A4-es táblázat) Si = hűtés-terhelési tényező a belső hőterhelésekhez (A5-ös táblázat) Vaillant Saunier Duval Kft. 56 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

57 A lámpák teljes elektromos teljesítménye végül hőként jut a helyiségbe. A ténylegesen telepített lámpák csatlakozási teljesítménye (lámpák száma * önálló teljesítmény) számítható vagy a szükséges csatlakozási teljesítmény a meghatározott helyiségcél számára biztosítandó fényerősségből származtatható. A 2. esetre érvényes: Pel = EN * p * A Pel = a lámpák elektromos teljesítménye (W) EN = névleges fényerősség (lx, A2-es táblázat) p = vonatkozó csatlakozási teljesítmény (W/m 2 * lx; A3-as táblázat) A = a helyiség felülete (m 2 ) Az I egyidejűségi tényező a mesterségesen megvilágított felületek viszonya a helyiség teljes felületéhez a számítás időpontjához. Az <1 alatti értékek okai lehetnek például az ablakok által megvilágított felületek, vagy az ezzel együttes helyiség fényforrások használatából adódó kivételek. A µ B helyiség-terhelési fok figyelembe veszi a fényforrások hulladék hőjét, ahol a keletkező hő egy részét a helyiség szellőztetésével vonjuk el, éppen ezért ennek nincs kihatása a helyiség hűtésterhelésére. Ilyenkor egyébként háromféle levegőelszívást különböztetünk meg: A levegő elszívásának lehetőségei Levegő-elszívási lehetőségek A Levegő elszívás az álmennyezetben B Levegő elszívás szigeteletlen légvezető csöveken keresztül C Levegő elszívás szigetelt légvezető csöveken keresztül Vaillant Saunier Duval Kft. 57 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

58 Az S i hűtés-terhelési tényező itt is figyelembe veszi a sugárzási rész általi csillapítást és időkésleltetést. A hűtés-terhelési tényezőt a konvekciós rész függvényében határozzuk meg, ami a beépítési helyzet függvénye. Beépítési helyzet Konvekciós rész Sugárzási rész Szabadon függő lámpák 50% 50% Mennyezetbe épített lámpák 30% 70% Elszívó lámpa 0% 100% A gépek és berendezések által keltett hűtésterhelés QM = ((PN1/η1 * µ1) + (PN2/η2 * µ2) + ) * I * Si PN= a gépek névleges teljesítménye (W, lásd típustábla) ηf= közepes motor-hatásfok (A6.1-es táblázat) µ = a gép terhelési foka I = egyidejűségi tényező Si = hűtés-terhelési tényező a belső hőterhelésekhez (A5-ös táblázat) A gépek hője a bevezetett elektromos energiának felel meg. A típustáblán a PN névleges teljesítmény (felhasználható energia) van megadva, éppen ezért ezt el kell osztani az η hatásfokkal. A hatásfok a névleges teljesítménytől függ, és pont úgy, mint a keletkező QM géphő, az A6.1-es táblázatból származtatható. A QM = PN/η képlet azokra az esetekre érvényes, amikor a gép és a motor ugyanabban a helyiségben van felállítva. Minden további konstellációra (motor kint, gép bent) az alábbi érvényes, mert a motor veszteségei kint maradnak: QM = PN/η - PN = PN * η / (1 η) Mindhárom konstelláció az A6.1-es táblázatban vehető figyelembe. Az µ terhelési fok a normális terhelés részarányát adja meg a teljes terheléshez képest. Az I egyidejűségi tényező több gép esetén figyelembe veszi, hány darab működik egyszerre. Mindkettő nagyságához irányértékként az alábbi táblázat adatai használhatók: Iparágazat Gépteljesítmény/felület (W/m 2 ) Terhelési fok µ Egyidejűségi tényező I Papíripar 700 0,6 0,8 0,8 0,9 Galvanizáló üzem ,8 0,9 0,7 0,8 Műanyag-feldolgozás < 500 0,7 0,8 0,6 0,8 Elektronika < 400 0,2 0,8 0,2 0,7 Finommechanika < 500 0,3 0,5 0,6 0,9 Fémfeldolgozás < 300 0,6 0,9 0,2 0,8 Textilipar < 300 0,7 0,8 0,8 0,95 A konvektív- és sugárzási rész magassága felett gyakran bizonytalanságok uralkodnak, ezért 100% konvekciós részből kell kiindulni, mert ilyenkor 1 lesz az Si hűtés-terhelési tényező. A számítógépekkel ellátott munkahelyek hőleadásához az A6.2-es táblázat szolgál referencia értékként. A meghatározandó teljesítmény a keletkező QM géphőnek felel meg. A típustáblán megadott teljesítmény csak tájékoztatásként szolgál. Az el nem hanyagolható különbség végül az η hatásfokból és a µ terhelési fokból jön (lásd fent). Vaillant Saunier Duval Kft. 58 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

59 A szomszédos helyiségekből származó hő hűtésterhelése QR = k * A * Θ k (U) = hőátadási tényező ISO 6946 szerint (W/m 2 K) A = falfelület (emeletmagasság és belső méretek, m 2 ) Θ = határoló helyiségek közötti hőmérséklet-különbség (K) A számítás a fűtési hőszükséglet meghatározásához hasonló, csak az építőelemek méreteinél a belső méretekkel számolunk. Amennyiben semmi más nem ismert, a szomszédos helyiségek hőmérséklete az A7-es táblázatból származtatható. 5.5 Külső hűtésterhelések (VDI 2078 szerint) A következő fejezetek azokat a képleteket és paramétereket mutatják be, amelyek a külső hűtésterhelés (Q A) meghatározásához szükségesek. A külső falak és tetők transzmissziós hőjéből származó hűtésterhelés QW = k * A * Θekv k (U) = hőátadási tényező ISO 6946 szerint (W/m 2 K) vagy táblázati érték (A17, ill. A20 a VDI 2078-ból) A = falfelület (emeletmagasság és belső méretek, m 2 ) Θekv = határoló helyiségek közötti hőmérséklet-különbség (K, A18, ill. A21 a VDI 2078-ból) Először a fal, illetve a tető úgynevezett építési osztályát (1 és 6 között) kell meghatározni. Ehhez egy falkonstrukció az A17-es (falak), illetve az A20-as (tetők) táblázatban egy tetőkonstrukció van hozzárendelve. Az építési osztály mellett az A17-es táblázatból a k hőátadási tényezőt és a z időeltolást (órákban) is ki kell olvasni. A Θekv ekvivalens hőmérséklet-különbség a külső és belső hőfokkülönbség, amit a külső falfelületek abszorpciós- és emissziós viselkedése, valamint a fal tárolókapacitása módosít. Az alábbi keretfeltétek számára - helyiséglevegő hőmérséklete, ΘLR =22⁰C - közepes külső léghőmérséklet - ΘLa, m = 24,5⁰C (július) - ΘLa, m = 18,5⁰C (szeptember) - világos tónusú homlokzat, illetve sötét tető a Θekv értéke, az építési osztály, a tájolás és az idő (valódi helyi idő + z időeltolás, lásd fent) az A18-as (falak), illetve A21-es (tetők) táblázatból. A ΘLa, m közepes külső léghőmérséklet az épület elhelyezkedésétől függ. Abban az esetben, ha a ΘLa, m közepes külső léghőmérséklet vagy a ΘLR helyiséglevegő hőmérséklet a fent megadott értékektől eltér, korrigálni kell a Θekv értékét. Júliusra (és szeptemberre, dél tájolás nélkül) érvényes: Θekv1 = Θekv + (ΘLa, m - 24,5⁰C) + (22⁰C - ΘLR) Szeptemberre az A18-as táblázat csak déli tájolású falakra tartalmaz értékeket. Ezekre az alábbi korrekció érvényes: Θekv1, Sept, S = Θekv + (ΘLa, m - 18,5⁰C) + (22⁰C - ΘLR) Más tájolási irányok esetén a júliusi értékeket az első korrekciós képlet szerint módosítjuk. Vaillant Saunier Duval Kft. 59 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

60 Abban az esetben, ha a fal nem világos, illetve a tető nem sötét színezésű, akkor más abszorpciós- és emissziós fokok adódnak, mint amit az A18-as, illetve A21-es táblázatokban figyelembe vettünk. Ezért ilyenkor a Θekv (illetve időközben Θekv1) értékét korrigálni kell. Az A19-es, illetve A22-es (VDI 2078) táblázatból egy Θäs korrekciós értéket kell az építési osztály, a tájolás és az idő (valódi helyi idő + z időeltolás) függvényében kiválasztani, amit az alábbiak szerint kell feldolgozni: Sötét tónusú fal = Θekv2 = Θekv + Θekv, as Fehér fal = Θekv2 = Θekv - Θekv, as Csupasz fémfal = Θekv2 = Θekv + Θekv, as + 2,0 Világos tónusú tető = Θekv2 = Θekv - Θekv, as Csupasz fémtető = Θekv2 = Θekv - 2 Θekv, as Az ablakok transzmissziós hőjéből származó hűtésterhelés QT = kf * A * (ΘLA - ΘLR) kf = az ablak hőátadási tényezője (W/m 2 K) A = falnyílások mérete (m 2 ) ΘLA = pillanatnyi külső léghőmérséklet (A8-as vagy A25-ös táblázat a VDI 2078-ból) ΘLR = a helyiség levegőhőmérséklete Az ablakokon keresztüli transzmissziós hőáram állandó, tehát figyelmen kívül hagyjuk a tároló-effektust. A sugárzási részeket elkülönítve, a következő oldalon kezeljük. A pillanatnyi külső levegő hőmérsékletet az A8-as (július és szeptember) vagy az A25-ös (VDI 2078-ból) vehetjük. Vaillant Saunier Duval Kft. 60 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

61 Az ablakon keresztüli napbesugárzásból származó hűtésterhelés Qs = (A * lmax + (A A1) * ldiff, max) * b * Sa) A1 = benapozott üvegfelület (m 2 ) A = gv * AM = teljes üvegfelület (m 2 ) gv = az üvegfelületek részaránya (A12-es táblázat) AM = falnyílások méretei lmax = a dupla üvegtábla mögötti teljes besugárzás (W/m 2 A11-es táblázat) ldiff, max = a dupla üvegtábla mögötti diffúziós sugárzás (W/m 2 A11-es táblázat a VDI 2078-as előírásból) b = az áteresztő-képesség tényezője (A13-as táblázat a VDI 2078-as előírásból) Sa = a külső terhelések hűtési terhelés-tényezője (A16-as táblázat a VDI 2078-as előírásból) Az ablakokon keresztüli napbesugárzás egy gyakran meghatározandó komponens a maximális külső hűtésterhelés meghatározása során. A teljes napbesugárzásból kb. 1,368 kw/m 2 jut a talajra. Az a sugárzás, amely az épület homlokzatát ténylegesen éri, részben lényegesen csekélyebb és az alábbi ábrán bemutatott alkotóelemekből adódik össze. A napbesugárzás alkotóelemei A hűtési terhelés kiszámításában különbséget teszünk a teljes besugárzás (minden alkotóelem) és a diffúziós sugárzás (az összes elem, amelyek közvetett úton jutnak a homlokzatra, tehát az árnyékolt részek is) között. Vaillant Saunier Duval Kft. 61 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

62 Először a teljes üvegfelületet kell meghatározni, amely a falnyílás méretéből (AM) és az üvegfelület részarányából (gv; AM A, a keretfelület) adódik össze. Ezt követően a benapozott üvegfelületeket (A1) kell meghatározni. Az A A1 különbségéből adódik az árnyékolt üvegfelület, amelyre csak a diffúziós sugárzás jut. Az árnyékolás hatásának kiszámítása részben eléggé munkaigényes, ezért ezt itt nem részletezzük tovább. A Nap besugárzása az ablaknyíláson keresztül A teljes- és a diffúziós sugárzás értékeit az A11-es táblázat sorolja fel. Ezek az adatok a tájolás függvényében adják meg kettős üvegezésű felületeken keresztüli besugárzást. Az ldiff, max diffúziós sugárzás számára az Imax teljes besugárzás északi tájoláshoz tartozó értékét kell kiválasztani. Az áteresztő-képesség tényezője (b) további üveg és/vagy árnyékoló berendezéseket vesz figyelembe (A13-as táblázat). Több áteresztő-képesség tényezőt egymással kell felszorozni. A külső terhelések hűtési terhelés-tényezőjét (Sa) a helyiség típusának, az árnyékolás (külső vagy belső), a tájolás, valamint a napszak függvényében határozzuk meg az A16-os táblázatból. A réseken keresztüli szellőzés miatt bekövetkező hűtésterhelés Az a külső levegő, amely a klimatizált helyiségekbe beszűrődik, a mai ablakgyártási technológiák mellett a legtöbbször elhanyagolható. Forró nyári napokon a szél- és felhajtóerő normál esetben csekély, így ez a hűtésterhelési rész minden esetben kiesik, amennyiben a helyiségben túlnyomás uralkodik. Vaillant Saunier Duval Kft. 62 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

63 5.6 Az önálló helyiségek elnagyolt hűtésterhelés számítása Vaillant Saunier Duval Kft. 63 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

64 Az elnagyolt hűtésterhelés-számítás alapjai és magyarázata Az elnagyolt hűtésterhelés-számítás a felsorolt behatások mellett figyelembe veszi a helyiség tároló kapacitását is. Bázisa a VDI 2078 VDI hűtésterhelési szabályok alapjául szolgáló számértékek. A számítás egy 27⁰C-os helyiség és egy 32⁰C-os külső léghőmérsékletből, valamint a hűtőkészülék tartós üzemeléséből indul ki. 0-ás pozíció Helyiség típusa, hozzávetőleges befoglaló méretek, alapterület és légtérfogat 1-es pozíció Az ablakfelületeket különböző égtájakra kell felosztani, majd a megfelelő értékekkel felszorozni. Ablakfelületként a falnyílás mérete szolgál. Ezen felül a hűtésterhelés-számítást arra az égtájra vonatkoztatva kell elvégezni, amely a maximális értéket adja. Azonos égtájolású, de különböző ablakkialakítások esetén ehhez ugyanúgy több értéket kell hozzáadni. Abban az esetben, ha az ablakok két, egymással közvetlenül szomszédos tájolással rendelkeznek (pl.: dél-nyugat és nyugat), akkor az érték ebből a kettőből tevődik össze. Tagolatlan ablakfelületek (2 m 2 felett) esetén a tényezőket 10%-kal kell megnövelni. Kiegészítésként a horizontális tetőablakokat is figyelembe kell venni (lásd tetőablakok sor)! Az árnyékolást szolgáló berendezéseknél figyelembe kell venni a megadott csökkentési tényezőket. 2-es pozíció Falakon keresztüli hőáram (hűtésterhelés a falakon keresztül). A számítási eljárás egyszerűsítése érdekében (és összhangban a VDI 2078 dokumentummal) ez irányértékekkel történik a mindenkori szabványoknak megfelelően. Mivel a falak a hűtésterhelésre nincsenek mértékadó befolyással, ezeket az értékeket régebbi épületek esetén is használhatjuk. 3-as pozíció Abban az esetben, ha a határoló vagy alatta elhelyezkedő helyiség nem klimatizált, illetve hűtött, a megfelelő értéket kell használni. 4-es pozíció A mennyezeti felületeket (tető), mínusz az adott esetben meglévő tetőablakokat a nekik megfelelő értékekkel kell felszorozni. 5-ös pozíció Mivel a lámpák csatlakozó teljesítménye csak részben válik fénnyé, éppen ezért a teljes csatlakozóteljesítményt kell hőként figyelembe venni. 6-os pozíció A megadott értékek mellett kiegészítésként a hőt leadó készülékeket kell felhasználni, amelyek a maximális besugárzás idejében üzemelnek (pl.: televíziók, világítások és egyéb, elektromos készülékek, azok csatlakozó teljesítményével). 7-es pozíció A személyek számát a megadott értékkel kell felszorozni. A VDI 2078-nak megfelelve az ember hőleadása során az alábbi előfeltételekből kell kiindulni: Tevékenység: álló, jelentősebb testmozgást nem igénylő könnyű munka. Aktivitási fok I és II között (DIN 1946 szerint, 2. rész: a helyiség léghőmérséklete: 26⁰C). Vaillant Saunier Duval Kft. 64 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

65 8-as pozíció Itt a gyártói adatszolgáltatásból származó külső levegő részarányát kell használni. A számítás csak azon alapul, hogy a külső levegő térfogatárama 5K értékkel hűl. Teljes hűtésterhelés Az egyes hűtésterhelések összege az 1-8 pozíciók között. Kiválasztott hűtőkészülék: Ahhoz, hogy a kívánt belső hőmérséklet kb. 5 K-el a meghatározott külső léghőmérséklet alatt legyen, az érzékelhető hűtésterhelésnek (QK) azonosnak vagy nagyobbnak kell lennie, mint a számított hűtésterhelésnek. A készülék befújt frisslevegő mennyiségét (m 3 /óra) el kell osztani a 0. sorban szereplő helyiség térfogattal, ez adja meg a légcsere számát. 10 feletti légcsere szám esetén csak nagyon gondos és szakember által megtervezett légbevezetés fogadható el, mert ellenkező esetben huzathatásokkal lehet számolni. Fogalmak: A hűtésterhelés az összes, behatást okozó (konvektív) hőáram összege, amit el kell vezetni ahhoz, hogy egy helyiségen belül tartható legyen a kívánt léghőmérséklet. Az érzékelhető hűtésterhelés az a mindenkori hőáram, amit konstans páratartalom esetén a helyiségből el kell vonni ahhoz, hogy fenntartható legyen a kívánt levegő hőmérséklet, így ezzel ez a kiszámított konvektív hőáramoknak felel meg. A látens hűtésterhelés az a mindenkori hőáram, ami ahhoz szükséges, hogy egy gőzmennyiség a levegő hőmérsékletén lecsapódhasson ahhoz, hogy a helyiség kívánt páratartalma állandó léghőmérséklet mellett is fenntartható legyen. A készülék hűtésteljesítménye az az összeg, ami a hűtőkészülék érzékelhető és látens hűtés vagy hűtőteljesítményéből származtatható. A készülék érzékelhető hűtőteljesítménye az a mindenkori hűtési teljesítmény, amit a készülék a levegő hűtéséhez páramentesítés nélkül biztosít. A látens hűtési teljesítmény az a mindenkori hűtési teljesítmény, amit a készülék a párás levegő harmatpontja alatt biztosít, hogy a párás levegőből a vízgőzt kondenzációval választhassa ki. A vízgőzben felhalmozott párolgási hő hűtési energia formájában áll rendelkezésre a készülék útján a kondenzációhoz. Vaillant Saunier Duval Kft. 65 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

66 Vaillant Saunier Duval Kft. 66 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

67 6. A melegvíz-igény megadása A használati melegvíz-igény meghatározására különböző megközelítések léteznek a gyakorlatban. Lakóépületek esetén a tervezést érdemes a DIN részének ajánlásai szerint elvégezni. Az önálló lakások, illetve lakóegységek szaniter felszereltségének figyelembe vételével a felhasználók/fogyasztók számát és az egyidejűségi tényezőket az N igényjelző szám határozza meg. Ez az igényjelző szám a kazánteljesítménnyel és a teljesítmény jelzőszámmal (NL-szám) együtt, befolyással van a melegvízkészítő berendezések tervezésére. Ez a kizárólag fűtőkazánokra érvényes kiválasztási és méretezési eljárás alapvetően nem alkalmazható a hőszivattyús rendszereknél, mert nem nagyon állnak rendelkezésre a tároló NL-számai a hőszivattyús üzemben használatos előremenő hőmérsékletekhez. Ezek alapján annak van inkább értelme, hogy a méretezést a rendszerben szükséges hőmennyiségek alapján végezzük el. Ehhez több, egymást ellentétesen befolyásoló tényezőt kell figyelembe venni: - napi melegvíz-igény - a csúcsigény - várható veszteségek - a használati melegvíz-tároló után melegítéséhez rendelkezésre álló fűtőteljesítmény A szükséges melegvíz-teljesítménynek tárolt meleg víz vagy fűtési teljesítmény formájában kell rendelkezésre állnia a referencia időszakon belül. A tervezéshez először a napi maximális melegvíz-igényt és az ennek megfelelő felhasználási szokásokat kell meghatározni. Ennek megadásához a valódi fogyasztási adatokon túl átlagos csapolási profilok is használhatók. Vaillant Saunier Duval Kft. 67 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

68 6.1 Csapolási profilok A DIN EN szabvány átlagos csapolási profilokat ad meg három felhasználói csoport számára. Fel lehet használni melegvíz-elvétel energiamennyiségével és időpontjával kapcsolatos adatokat, amelyek segítséget nyújtanak a hőszivattyúval történő használati melegvíz-készítés tervezéséhez. A felhasználói csoportokat a DIN EN szabvány az alábbiak szerint definiálja: Az összes, megadott csapolási mód a feltételezett elvétel táblázati értékén alapul. 1. Egyetlen személy átlagos csapolási profilja (naponta 36 liter, 60⁰C-os meleg víz). 2. Egy háromtagú család átlagos csapolási profilja fürdőkád nélküli zuhanyzóval (naponta 100 liter, 60⁰C-os meleg víz). 3. Egy háromtagú család átlagos csapolási profilja fürdőkáddal és zuhanyzóval (naponta 200 liter, 60⁰C-os meleg víz). Ezek a csapolási profilok a következő oldalakon láthatók. Feltételezett elvétel A következő feltételezések az energiafogyasztáson, a különböző csapolási módok mennyiségén és csapolási időtartamán, az következő számításokon alapulnak. Csapolási mód Energia (kwh) Mennyiség (liter) Kívánt értékű hőfokemelés (K) Csapolás időtartama a megadott tömegáram mellett (perc) 3,5 l/perc esetén 5,5 l/perc esetén 7,5 l/perc esetén 9,0 l/perc esetén Kevés 0, ,9 0,5 0,4 0,3 Felmosás 0, ,9 0,5 0,4 0,3 Tisztítás 0, ,6 0,4 0,3 0,2 Kevés edény 0, ,7 1,1 0,8 0,7 elmosogatása Több edény 0, ,3 1,5 1,1 0,9 elmosogatása Sok edény 0, ,5 1,9 1,6 elmosogatása Sok 0, ,3 2,7 2 1,7 Zuhanyzás 1, ,4 7,3 5,3 4,4 Fürdés 3, ,4 18,7 13,7 11,4 A hideg víz hőmérsékletét 10⁰C-ra tételezzük fel. Specifikus hőkapacitás (fajhő) Szükséges hőmennyiség (Joule vagy Wh), hogy 1 kg anyagot 1 Kelvinnel felmelegítsünk. Ez az érték a hőtárolás és a hőszállítás szempontjából fontos. A víz specifikus hőkapacitása (fajhője): c = 1,163 Wh/kg * K Vaillant Saunier Duval Kft. 68 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

69 Egyetlen személy csapolási profilja Nr. Napi idő óó:pp Csapolási folyamat energiája Q EZ kwhban A résztárolós rendszerek referencia időszaka A vizsgált időszak energiaszükséglete Q DPB kwh-ban Egy fogyasztási egység energiaszükséglete a vizsgált időszakban Csapolás módja Kívánt hőfokemelés θ (az elvétel közben kell elérni) (K) Legkisebb érték θ az energiahasználat számlálásának kezdetéhez (⁰C) Q DPNE kwh-ban 1 07:00 0,105 Kevés ,105 Kevés :30 0,105 Kevés :30 0,105 Kevés :30 0,105 kiválasztott Kevés :45 0,105 kiválasztott Kevés :45 0,315 kiválasztott Mosogat :00 0,105 kiválasztott Kevés :15 0,105 kiválasztott Tisztítás :30 0,420 kiválasztott kiválasztott Mosogat :30 0,525 kiválasztott kiválasztott Sok 45 Q EZ Σ 2,1 Q DPB Σ 1,68 Q DPNE Σ 0,945 A csapolási folyamatok energiáinak összegéből az átlagos melegvíz-mennyiség (V) az alábbiak szerint számítható: Számpélda: V = Σ QEZ (kwh) / (c (Wh/kg * K) * ( θ (K))) V = 2100 Wh / (1,163 Wh/(kg * K) * (60-10 K)) Eredmény: V = 36 kg Értékek A csapolási folyamat összes energiája, QEZ (kwh) A víz specifikus hőkapacitása (fajhője), c 1,163 Wh/(kg * K) Ebből adódik a napi 36 liter, 60⁰C melegvíz-igény. Vaillant Saunier Duval Kft. 69 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

70 Egy háromtagú család átlagos csapolási profilja fürdőkád nélküli zuhanyzóval Nr. Napi idő óó:pp Csapolási folyamat energiája Q EZ kwhban A résztárolós rendszerek referencia időszaka A vizsgált időszak energiaszükséglete Q DPB kwh-ban Egy fogyasztási egység energiaszükséglete a vizsgált időszakban Csapolás módja Kívánt hőfokemelés θ (az elvétel közben kell elérni) (K) Legkisebb érték θ az energiahasználat számlálásának kezdetéhez (⁰C) Q DPNE kwh-ban 1 07:00 0,105 kiválasztott Kevés :15 1,400 kiválasztott kiválasztott Zuhany :30 0,105 kiválasztott kiválasztott Kevés :01 0,105 kiválasztott Kevés :15 0,105 kiválasztott Kevés :30 0,105 kiválasztott Kevés :45 0,105 kiválasztott Kevés :00 0,105 kiválasztott Kevés :30 0,105 kiválasztott Kevés :30 0,105 kiválasztott Felmosás :30 0,105 kiválasztott Kevés :45 0,105 kiválasztott Kevés :45 0,105 kiválasztott Mosogat :30 0,315 kiválasztott Kevés :30 0,105 kiválasztott Kevés :30 0,105 kiválasztott Kevés :00 0,105 kiválasztott Kevés :15 0,105 kiválasztott Tisztítás :30 0,105 kiválasztott Tisztítás :00 0,105 kiválasztott Kevés :30 0,105 kiválasztott kiválasztott Mosogat :15 0,735 kiválasztott kiválasztott Kevés :30 1,400 kiválasztott kiválasztott Zuhany 40 Q EZ Σ 5,845 Q DPB Σ 5,740 Q DPNE Σ 2,24 A vízmennyiség (V) kiszámítása Számpélda: V = Σ QEZ (kwh) / (c (Wh/kg * K) * ( θ (K))) V = 5845 Wh / (1,163 Wh/(kg * K) * (60-10 K)) Eredmény: V = 100 kg Értékek A csapolási folyamat összes energiája, QEZ (kwh) A víz specifikus hőkapacitása (fajhője), c 1,163 Wh/(kg * K) Ebből adódik a napi 100 liter, 60⁰C melegvíz-igény. Vaillant Saunier Duval Kft. 70 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

71 Egy háromtagú család átlagos csapolási profilja fürdőkáddal és zuhanyzóval Nr. Napi idő óó:pp Csapolási folyamat energiája Q EZ kwhban A résztárolós rendszerek referencia időszaka A vizsgált időszak energiaszükséglete Q DPB kwh-ban Egy fogyasztási egység energiaszükséglete a vizsgált időszakban Csapolás módja Kívánt hőfokemelés θ (az elvétel közben kell elérni) (K) Legkisebb érték θ az energiahasználat számlálásának kezdetéhez (⁰C) Q DPNE kwh-ban 1 07:00 0,105 Kevés :05 1,400 kiválasztott Zuhany :30 0,105 kiválasztott Kevés :45 0,105 kiválasztott kiválasztott Kevés :05 3,605 kiválasztott kiválasztott Fürdés :25 0,105 kiválasztott kiválasztott Kevés :30 0,105 kiválasztott kiválasztott Kevés :45 0,105 kiválasztott kiválasztott Kevés :00 0,105 kiválasztott Kevés :30 0,105 kiválasztott Kevés :30 0,105 kiválasztott Felmosás :30 0,105 kiválasztott Kevés :45 0,105 kiválasztott Kevés :45 0,315 kiválasztott Mosogat :30 0,105 kiválasztott Kevés :30 0,105 kiválasztott Kevés :30 0,105 kiválasztott Kevés :00 0,105 kiválasztott Kevés :15 0,105 kiválasztott Tisztítás :30 0,105 kiválasztott Tisztítás :00 0,105 kiválasztott Kevés :30 0,735 kiválasztott kiválasztott Mosogat :00 3,605 kiválasztott kiválasztott Fürdés :30 0,105 kiválasztott Kevés 40 Q EZ Σ 11,655 Q DPB Σ 11,445 Q DPNE Σ 4,45 A vízmennyiség (V) kiszámítása Számpélda: V = Σ QEZ (kwh) / (c (Wh/kg * K) * ( θ (K))) V = Wh / (1,163 Wh/(kg * K) * (60-10 K)) Eredmény: V = 200 kg Értékek A csapolási folyamat összes energiája, QEZ (kwh) A víz specifikus hőkapacitása (fajhője), c 1,163 Wh/(kg * K) Ebből adódik a napi 200 liter, 60⁰C melegvíz-igény. Vaillant Saunier Duval Kft. 71 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

72 6.2 Rendszerkialakítási példa többlakásos házban 6 fogyasztási egység, lakásonként 3 fővel. Az ivóvíz melegítés kialakításához a 3. táblázatot kell felhasználni egy káddal és zuhanyzóval rendelkező család (3 személynek felel meg) átlagos csapolási profiljával (naponta 200 liter, 60⁰C-os meleg víz), a DIN EN szerint. Az ivóvíz melegítés tervezéséhez ebből a táblázatból a legnagyobb energiaszükségletű fogyasztási periódust kell leolvasni :00 0,105 kiválasztott 22 20:30 0,735 kiválasztott kiválasztott 23 21:00 3,605 kiválasztott kiválasztott 24 21:30 0,105 kiválasztott kiválasztott Q EZ Σ 11,655 Q DPB Σ 11,445 Q DPNE Σ 4,45 Kiválasztás a referencia időszak alapján A legnagyobb energiaszükségletű referencia időszak a 20:30 és 21:30 közötti periódusba esik. Ebben az időben minden lakás egyenként 4,445 kwh igényel a melegvíz-készítéshez. Ezekkel az adatokkal elvégezhetők az egyedi tervezési lépések. A referencia időszakban a 6 fogyasztási egység teljes energiaszükséglete az alábbiak szerint határozható meg: QDPB = NNE * QDPNE Értékek QDPB A referencia időszak alatti energiaszükséglet (kwh) QDPNE A fogyasztási egység energiaszükséglete a referencia időszak alatt (kwh) NNE Az azonos profillal rendelkező fogyasztási egységek száma (-) Számpélda: QDPB = NNE * QDPNE QDPB = 6 * 4445 kwh Eredmény: QDPB = 26,67 kwh = Wh A referencia időszak alatti teljes energiaszükséglettől lehetőség van a szükséges melegvíz-mennyiség kiszámítására: VDP = QDPB / cw * (tkív tcw) * kg/liter Értékek VDP Szükséges melegvíz-mennyiség a referencia időszakban (l) QDPB A referencia időszak alatti energiaszükséglet (kwh) cw A víz specifikus hőkapacitása (fajhője), Wh/(kg * K) tkív Kívánt tároló-hőmérséklet (⁰C) tcw Hideg víz hőmérséklet (⁰C) Vaillant Saunier Duval Kft. 72 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

73 Többlakásos házban történő kialakításhoz a következő számítás adódik: Számpélda: VDP = QDPB / cw * (tkív tcw) * kg/liter VDP = 26,670 Wh * kg * K / 1,163 Wh * (60-10) K Eredmény: VDP = 459 kg Értékek QDPB A referencia időszak alatti energiaszükséglet kwh tkív Kívánt tároló-hőmérséklet 60⁰C tcw Hideg víz hőmérséklet 10⁰C A referencia időszak alatt szükséges melegvíz-mennyiség 459 kg-ra adódik, ami 459 liternek felel meg. A tároló kiválasztása A tároló kiválasztása során még a következő veszteségeket kell figyelembe venni: - Tárolási veszteség a felületen történő hőátadás útján. A tárolási veszteséget a gyártó műszaki adatlapjaiban, x kwh/24 h értékkel adják meg. - A beáramló hideg víz következtében fellépő átkeverés. Ezt a nem használható tartály-űrtartalom átkeverése útján, egy tényező segítségével vesszük figyelembe, amelyhez szabványosan a tároló űrtartalmának 15-20%-át számoljuk. A nem használható tároló űrtartalom tényezője Vsp min = VDP * 1,15 Értékek Vsp min Legkisebb tároló űrtartalom (l) VDP Szükséges melegvíz-mennyiség a referencia időszakban (l) 1,15 15% átkeverési veszteség (-) Ebből adódik a szükséges legkisebb tároló űrtartalom a kiválasztási példához. Számpélda: Vsp min = VDP * 1,15 VDP = 459 l * 1,15 Eredmény: 528 liter A példában szereplő objektum számára szükséges legkisebb tároló űrtartalom 528 liter, ami azt jelenti, hogy a referencia időszak alatt 30,706 kwh hőmennyiség szükséges. A melegvíz-tárolóban ezt a hőmennyiséget kell eltárolni. Azt, hogy ez a hőmennyiség elégséges-e, következő lépésben két tároló verziót vizsgálunk: Első verzió (VIH RW 300/3 BR) 2 * 285 liter tartályonként 1,8 kwh/24 h tárolási veszteséggel Számítás: 2 * 285 kg * 1,163 Wh * 50 K / kg * k = Wh Ebből az értékből azonban még mindkét tároló esetén le kell vonni a tárolási veszteségeket 33,146 kwh 1,800 kwh 1,800 kwh = 29,546 kwh Vaillant Saunier Duval Kft. 73 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

74 Második verzió (VIH RW 400/3 BR) 2 * 390 liter tartályonként 2,1 kwh/24 h tárolási veszteséggel Számítás: 2 * 390 kg * 1,163 Wh * 50 K / kg * k = Wh Ebből az értékből azonban még mindkét tároló esetén le kell vonni a tárolási veszteségeket 45,357 kwh 2,100 kwh 2,100 kwh = 41,157 kwh Az első és második verzió eredményeinek összehasonlítása a szükséges, 30,703 kwh hőmennyiséggel azt mutatja, hogy a második verzió 390 literes tárolója, még a teljes referencia időszak alatti tárolási veszteségek figyelembe vétele mellett is kielégítő hőenergiát biztosít készenlétben. Az első verzió tárolója nem elégséges, mert a szükséges 30,703 kwh nem érhető el a tárolási veszteségek miatt. 6.3 A melegvíz-készítéshez szükséges fűtési teljesítmény meghatározása A következő lépésben a hőszivattyú melegvíz-készítéshez szükséges fűtési teljesítményét kell meghatározni. Ez az érték a szükséges pótlék a melegvíz-készítés számára a hőszivattyú fűtési teljesítménye felett és az egyes referencia periódusok között rendelkezésre álló időszakhoz igazodva. QWP = VSp * cw * (tkív tcw) / Tfelfűt * kg / liter Értékek QWP A melegvíz-készítéshez szükséges hőszivattyú fűtési teljesítmény (kw) VSp Tároló űrtartalom (teljes) (kg) cw A víz specifikus hőkapacitása (fajhője), Wh/(kg * K) tkív Kívánt tároló-hőmérséklet (⁰C) tcw Hideg víz hőmérséklet (⁰C) Tfelfűt A referencia periódusok közötti idő (óra) A példában szereplő rendszer számára a releváns fogyasztói csoportok átlagos csapolási profiljából az alábbi időtartamot kell két referencia periódus között meghatározni: 7 08:30 0,105 kiválasztott kiválasztott 8 08:45 0,105 kiválasztott kiválasztott 9 09:00 0,105 kiválasztott 10 09:30 0,105 kiválasztott 11 10:30 0,105 kiválasztott 12 11:30 0,105 kiválasztott 13 11:45 0,105 kiválasztott 14 12:45 0,315 kiválasztott 15 14:30 0,105 kiválasztott 16 15:30 0,105 kiválasztott 17 16:30 0,105 kiválasztott 18 18:00 0,105 kiválasztott 19 18:15 0,105 kiválasztott 20 18:30 0,105 kiválasztott 21 19:00 0,105 kiválasztott 22 20:30 0,735 kiválasztott kiválasztott 23 21:00 3,605 kiválasztott kiválasztott 24 21:30 0,105 kiválasztott Az első, 9:00 órai és a második, 20:30-tól kezdődő referencia periódusok között egy 11,5 órás időtartam van. Ebben a 11,5 órában kell a 2 * 390 liter (tehát összesen 780 litert) 10⁰C-ról 60⁰C-ra felfűteni. A következő példában azt adjuk meg, milyen magasnak kell lenni a használati melegvíz-készítéshez szükséges fűtési teljesítménynek. Vaillant Saunier Duval Kft. 74 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

75 Számpélda: QWP = VSp * cw * (tkív tcw) / Tfelfűt * kg / liter QWP = 780 kg * 1,163 Wh/(kg * K) * 50 K / 11,5 h * kg / liter Eredmény: QWP = 3,944 kw Értékek VSp Tároló űrtartalom (teljes) 780 kg tkív Kívánt tároló-hőmérséklet 60⁰C tcw Hideg víz hőmérséklet 10⁰C Tfelfűt A referencia periódusok közötti idő 11,5 óra A hőszivattyú 3,94 kw kiegészítő teljesítményt igényel ahhoz, hogy a 780 liter használati meleg vizet 11,5 órán belül 10⁰C-ról 60⁰C-ra fűthesse fel. Abban az esetben, ha a két referencia periódus közötti idősáv nagyon rövid, a melegvíz-készítéshez szükséges hőszivattyú teljesítmény olyan magas is lehet, hogy két alternatívát kell figyelembe venni: 1. A tároló űrtartalmát a második referencia periódus értékével kell megnövelni. 2. Egy második hőtermelőt kell a melegvíz-készítés számára betervezni. Költségoldalról az utóbbi jelent jobb megoldást, mert ilyenkor csekélyebb beruházási költségek keletkeznek a primer hőforrás kialakítása szempontjából. Nagyobb társasházak esetén relatíve gyakran fordul elő ez az eset. Vaillant Saunier Duval Kft. 75 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

76 6.4 A hitelesség ellenőrzése A referencia időszak által történő tervezés befejezésével ajánlatos annak hitelességét ellenőrizni. A felfűtési időhöz megadott fűtési teljesítménynek nagyobbnak kell lennie, mint a számítással meghatározott, feltétlenül szükséges teljesítménynek, egész napos folyamatos elvétel mellett. QWP > QDPB * NNE Értékek QWP A melegvíz-készítéshez szükséges hőszivattyú fűtési teljesítmény (kw) QDPB A referencia időszak alatti energiaszükséglet (kw) NNE Az azonos profillal rendelkező fogyasztási egységek száma (-) A mintarendszer szempontjából ez az alábbiakat jelenti: Nr. Napi idő óó:pp Csapolási folyamat energiája A résztárolós rendszerek referencia időszaka Q EZ kwhban A vizsgált időszak energiaszükséglete Q DPB kwh-ban Egy fogyasztási egység energiaszükséglete a vizsgált időszakban Q DPNE kwh-ban 1 07:00 0, :05 1,400 kiválasztott 3 07:30 0,105 kiválasztott 4 07:45 0,105 kiválasztott kiválasztott 5 08:05 3,605 kiválasztott kiválasztott 6 08:25 0,105 kiválasztott kiválasztott 7 08:30 0,105 kiválasztott kiválasztott 8 08:45 0,105 kiválasztott kiválasztott 9 09:00 0,105 kiválasztott 10 09:30 0,105 kiválasztott 11 10:30 0,105 kiválasztott 12 11:30 0,105 kiválasztott 13 11:45 0,105 kiválasztott 14 12:45 0,315 kiválasztott 15 14:30 0,105 kiválasztott 16 15:30 0,105 kiválasztott 17 16:30 0,105 kiválasztott 18 18:00 0,105 kiválasztott 19 18:15 0,105 kiválasztott 20 18:30 0,105 kiválasztott 21 19:00 0,105 kiválasztott 22 20:30 0,735 kiválasztott kiválasztott 23 21:00 3,605 kiválasztott kiválasztott 24 21:30 0,105 kiválasztott Σ 11,445 Azt a fűtési teljesítményt, ami az egész napos, folyamatos elvétel mellett szükséges, az alábbiak szerint számítjuk ki: Számpélda: QWP > QDPB * NNE 3,94 kw > 11,445 kwh / 24 h * 6 Eredmény: 3,94 kw > 2,86 kw Eredmény: A többlakásos ház egy 780 liter űrtartalmú melegvíz-tárolót igényel és 3,944 kw a hőszivattyú hozzáadott teljesítménye. Vaillant Saunier Duval Kft. 76 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

77 6.5 Leegyszerűsített eljárás Egy szokványos lakóház építésekor személyenként és naponta 25 liter, 60⁰C-os maximális melegvízigényből indulnak ki (Németország). Ez személyenként 0,2 kw hozzáadott fűtési hőterhelésnek felel meg, a melegvíz-tároló 8 órás felfűtési ideje mellett. Kb. 10 személyig ez az érték megduplázódik a tároló kialakításához. Ez alapján kapjuk meg a szükséges legkisebb tároló űrtartalmat. - Tároló űrtartalom egészen 10 személyig: 2 * 25 liter/fő - Tároló űrtartalom 10 személy felett: 25 liter/fő A vízmelegítés pótléka Az alábbi táblázat a meleg víz pótlékának referencia értékeit tartalmazza: Melegvíz-igény Melegvíz-igény 60⁰Cos HMV hőmérsékletnél (liter/nap és fő) Specifikus hasznos hő (Wh/nap és fő) Alacsony igény ,11-0,22 Normál igény ,22-0,44 Javasolt hőterhelés pótlék a használati meleg víz készítéshez (kw/személy) 8 órában Abban az esetben, ha a tényleges melegvíz-igény meghaladja a megadott értékeket, pl.: különösen magas komfortigények esetén, akkor külön kell kiszámolni az ehhez szükséges magasabb teljesítmény pótlékot. Példa többlakásos házban 6 fogyasztási egység, lakásonként 3 fővel. 6 fogyasztási egység * 3 fő * 25 l = 450 liter meleg víz 60⁰C-os tároló hőmérséklettel. Ez az eredmény megközelítőleg a részletes számításnak felel meg. Ahhoz, hogy a leegyszerűsített számítás össz-energia igényéhez jussunk, kövesse az alábbiakat. Számpélda: QDPB = VDP * cw * (tkív tcw) QDPB = 450 kg * 1,163 Wh/(kg * K) * 50K Eredmény: QDPB = 26,168 kwh Értékek VDP Szükséges melegvíz-mennyiség a referencia időszakban (kg) cw A víz specifikus hőkapacitása (fajhője) Wh/(kg * K) tkív Kívánt tároló-hőmérséklet 60⁰C tcw Hideg víz hőmérséklet 10⁰C A referencia időszak alatt szükséges hőenergia 26,168 kwh-ra adódik A leegyszerűsített verzió jó alternatíva arra, hogy saját csapolási profilok készítése vagy a DIN EN szabvány használata nélkül a szükséges melegvíz-mennyiséghez jussunk. A kiegészítő fűtési teljesítmény egyszerűsített megadása A fűtési teljesítmény megadásának leegyszerűsített verziója a melegvíz-készítéshez képest, ha a személyek számát 200 Wattal szorozzuk meg. A mi esetünkben az alábbi kiegészítő fűtési teljesítmény adódik a melegvíz-készítéshez képest a 6 fogyasztási egységből álló, lakásionként 3 főt tartalmazó társasházra: 6 * 3 * 200 W = 3600 W Vaillant Saunier Duval Kft. 77 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

78 Vaillant Saunier Duval Kft. 78 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

79 7. Puffer tartály A puffer tároló alapvetően három feladatot lát el a hőszivattyús rendszeren belül: - A folyamatos hőszállítás biztosítása a kedvező tarifájú áramszolgáltatás szünete esetén. - Csekély vízmennyiségű rendszerek esetén a hőszivattyú minimális működési idejének növelése. - A minimális vízmennyiség biztosítása a puffer tároló hidraulikus váltóként történő alkalmazásakor. Az alábbiakban a puffer tároló legfontosabb kapcsolási formáit mutatjuk be. Hidraulikus váltóként használt puffer tároló a fűtési rendszer leválasztására A puffer tároló hidraulikus váltóként történő alkalmazásakor a hőtermelő (jelen esetben a hőszivattyú) hidraulikusan van leválasztva a hőhasznosítóról (pl. padlófűtés). A nyomás nullpontja a hidraulikus váltóban (szétválasztó tároló) található. Ezzel a kapcsolási móddal valósítható meg, hogy a bekapcsolások száma a hőszivattyú által keringtetett minimális vízmennyiség esetén is alacsony maradjon. A puffer tároló használatával lehetőség van az egyedi helyiséghőmérséklet szabályozás alkalmazására is. A visszatérő ággal sorba kapcsolt puffer tároló A visszatérő ággal sorba kapcsolt tárolót az olyan rendszerek esetén alkalmazzák, ahol a keringtetett vízmennyiséget a kompresszor minimális működési ideje (3-4 perc között) miatt kell megemelni. Az egyedi helyiséghőmérséklet szabályozást csak így lehet alkalmazni. Itt a második fűtési keringtető szivattyú a hidraulikus váltóként használt puffer tárolóval szemben elhagyható. A minimálisan keringtetett vízmennyiség egy megfelelően méretezett túláram szeleppel biztosítható. Puffer tároló esetén több hőtermelő vagy szolárrendszer is integrálható. Ennek köszönhetően lehetőség van akár arra is, hogy egy 6 kw névleges fűtési teljesítménnyel rendelkező hőszivattyút a VPS 2000/3 típusú multifunkciós puffer tárolóval kössünk össze akkor, ha közben betárolható a pufferbe a szolár rendszer vagy más hőtermelők hozama. Vaillant Saunier Duval Kft. 79 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

80 7.1 A puffer tárolók méretezése A helyi áramszolgáltató a hőszivattyúk üzemeltetésére általában kedvezményes tarifarendszert kínál. A kedvezményes tarifájú áramszolgáltatás napi ciklusa a helyi áramszolgáltatótól függően más-más időintervallumokat fed le. A gazdaságos üzemeltetéshez ezen kívül feltétlenül szükséges még, hogy a hőszivattyú indulása óránként maximum három bekapcsolásra korlátozódjon. A fenti szempontok alapján néhány alkalmazási esetben (pl. radiátoros fűtési rendszernél) a hőenergiát puffer tárolóval tanácsos tartalékolni. A múltban gyakran jelentősen túlméretezett puffer tárolót javasoltak. Azonban több házat időközben pince vagy kazánház nélkül építenek és a háztartási helyiségekben főként a mosó- és szárítógépek számára is helyet kell találni, így itt pontos méretezésre lehet szükség. Ahhoz, hogy a kompresszor terhelését minimalizálni lehessen, a puffer tárolónak az úgynevezett legkisebb kompresszor-működési időt is biztosítania kellene. A Vaillant hőszivattyúk esetén ez 3-4 percet jelent. A puffer tárolónak fel kell tudnia venni az ezalatt termelt hőmennyiséget úgy, hogy eközben ne alakulhasson ki meg nem engedett nyomás a hűtőkörben. Ezen túl le kell fednie az épület energiaveszteségét is, amely a kedvezményes tarifarendszer üzemszünete alatt keletkezik. Ehhez nem a számított fűtési hőveszteséget, hanem a napi veszteségeket kell alapul venni. A fűtési hőterhelés azt a hőtermelő teljesítményt definiálja, amely ahhoz szükséges, hogy az épületet pl.: -10 C külső léghőmérséklet mellett 20 C-ra fűtsük fel. Azonban az üzemszünet alatt keletkező energiaveszteség csekélyebb és a puffer tárolót kisebb űrtartalomra is választhatjuk. Ahhoz, hogy a tárolandó hőmennyiséget meghatározhassuk, ismerni kell a hőszivattyú teljesítményét. Ebben jelentős szerepet játszik a hőforrás hőmérséklete is. Talajhő/víz hőszivattyú esetén 5 C-ot kellene alapul venni (különösen a fűtési időszak kezdetén, amikor a talajkör hőmérséklete 0 C felett van). Víz/víz rendszerű hőszivattyúknál nyugodtan kalkulálhatunk 10 C fokkal, levegő/víz hőszivattyúk teljesítménye esetén pedig a mindenkori fűtési határhőmérsékletet (10 C/12 C /15 C) kell figyelembe venni. Puffer űrtartalom számítás a kompresszor legkisebb működési ideje alapján A Vaillant hőszivattyúk kompresszorának 3 perces a legrövidebb működési időtartománya. Ennél a kialakítási módnál az átmeneti időszakot vesszük kritikusnak, ezért a számítás során a hőszivatytyú teljesítményét az átmeneti időszak hőmérsékletei mellett használjuk. A méretezéshez az alábbi értékek adottak: - Minimális kompresszor működési idő: 3 perc - 7⁰C-os méretezési előremenő hőmérsékletek esetén a megengedett hőmérséklet-elvétel: 5 K (direkt vagy kevert fűtőkör) - 18⁰C-os méretezési előremenő hőmérsékletek esetén a megengedett hőmérséklet-elvétel: 15 K (direkt vagy kevert fűtőkör) - 35⁰C-os méretezési előremenő hőmérsékletek esetén a megengedett hőmérséklet-elvétel: 20 K (direkt vagy kevert fűtőkör) - 45⁰C-os méretezési előremenő hőmérsékletek esetén a megengedett hőmérséklet-elvétel: 10 K (direkt vagy kevert fűtőkör) - 55⁰C-os méretezési előremenő hőmérsékletek esetén a megengedett hőmérséklet-elvétel: 5 K (direkt vagy kevert fűtőkör) - egyébként: klasszikus méretezés perc és T = 10 K Hőforrásként használt levegő VWF Külső hőmérséklesítménsítmény Fűtési telje- Hűtő telje- Teljesítmény Hőigény 88/4 felvétel A12W ,0 7,0 3,0 55 Szükséges tároló űrtartalom: m = (10 kw / 4,186 kj / kg*k * 5K) * 180 (mp/3 perc) = 86,0 kg (86,0 l) m = W * 1 óra * 3 perc / 1,163 Wh/kg*K * 5K * 60 perc = 86,0 kg Vaillant Saunier Duval Kft. 80 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

81 A minimális kompresszor működési időre vonatkoztatott szükséges puffer űrtartalom, hőforrásként használt levegő esetén 86,0 liter. Hőforrásként használt talajhő VWF Külső hőmérséklesítménsítmény Fűtési telje- Hűtő telje- Teljesítmény Hőigény 88/4 felvétel B15W ,8 8,8 3,0 55 Szükséges tároló űrtartalom: m = (11,8 kw / 4,186 kj / kg*k * 5K) * 180 (mp/3 perc) = 101,48 kg (86,0 l) m = W * 1 óra * 3 perc / 1,163 Wh/kg*K * 5K * 60 perc = 101,48 kg A minimális kompresszor működési időre vonatkoztatott szükséges puffer űrtartalom, hőforrásként használt talajhő esetén 101,5 liter. Hőforrásként használt talajvíz VWF Külső hőmérséklesítménsítmény Fűtési telje- Hűtő telje- Teljesítmény Hőigény 88/4 felvétel W15W ,3 8,2 3,1 55 Szükséges tároló űrtartalom: m = (11,3 kw / 4,186 kj / kg*k * 5K) * 180 (mp/3 perc) = 97,18 kg (86,0 l) m = W * 1 óra * 3 perc / 1,163 Wh/kg*K * 5K * 60 perc = 97,18 kg A minimális kompresszor működési időre vonatkoztatott szükséges puffer űrtartalom, hőforrásként használt talajvíz esetén 97,2 liter. 7.2 A hőszivattyúk kiegészítő teljesítmény-szükséglete Kedvezményes tarifarendszer üzemszüneti idők A hőszivattyú nem áll rendelkezésre fűtésre, illetve használati melegvíz-készítésre a helyi áramszolgáltató kedvezményes tarifarendszerének üzemszünete alatt, ezért kiegészítő energia szükséges a hőszivattyú engedélyezett működési időszakaiban. A helyi áramszolgáltatók kedvezményes tarifarendszerének átlagos napi üzemszünete kb. 4 óra. Ezeket az üzemszüneti időket egy 1,1-es tényezővel (10%-os pótlék) kell figyelembe venni. A fűtés és melegvíz-készítés kiszámított szükségletei összeadódnak. Abban az esetben, ha az üzemszünet hőszükségleteinek fedezéséhez nem kell egy második hőtermelőt biztosítani, akkor a hőigényt a méretezési tényezővel (f) kell felszorozni: Számpélda: f = 24 óra / engedélyezett időtartam = 24 óra / 24 óra - üzemszüneti időtartam Eredmény: Üzemszüneti időtartam (összesen) Méretezési tényező 2 óra 1,1 4 óra 1,2 6 óra 1,3 Padlófűtéssel ellátott, masszívan megépített házaknál a legtöbbször elegendő a felületfűtési rendszer hőtároló kapacitása ahhoz, hogy az üzemszüneti időket különösebb komfortveszteségek nélkül áthidalhassuk. Ezekre az esetekre teljesen felesleges egy második hőtermelőt (pl.: kondenzációs gázkészülék) bekötni. Azonban a hőszivattyú teljesítményének megnövelése az puffer tartály ismételt felfűtése miatt szükséges. Vaillant Saunier Duval Kft. 81 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

82 Általános tervezési méretezések úszómedencék számára Az alábbi tervezési méretezéseket az úszómedencék fűtésének tervezése során kell megadni. A befolyás mértéke Az úszómedence elhelyezkedése Az úszómedence típusa A medence paraméterei Felhasználói szokások A szolárrendszer adatai (amennyiben van) Tervezési méretezések Időjárási adatok Védettség a szél ellen Kültéri medence Beltéri medence Környezet, felület Mélység A medence színe A lefedés típusa Látogatottság Üzemidők A nyitott lefedés ideje Frissvíz bevezetés Kívánt és maximálisan megengedett hőmérséklet Rendszerkoncepció Kollektor telepítési mód Tájolás és dőlésszög Szükséges hőátadási teljesítmény Uszodafűtés hőcserélő Uszodafűtés hőcserélőként csavarokkal összekötött lemezes hőcserélőt vagy csőköteges hőcserélőt használnak. A hőtermelő- és a szűrőkör közötti közepes logaritmikus hőmérséklet-különbség nem lépheti át az 5-7 K közötti értéket. Feltétlenül ügyelni kell a megfelelő térfogatáramra, hogy az alacsony hőmérséklet-különbség a lehető legtöbb energiát legyen képes átadni. Szabadtéri fürdők Közép-Európában a szabadtéri fürdők leginkább a május-szeptember közötti időszakban üzemelnek. Döntő tényező a medence hőmérséklete, ami legtöbbször a 23-25⁰C között ingadozik. A medence nagyon magas vízmennyisége miatt minden egyes fok döntő mértékben számít az energiaszükséglet szempontjából. A szabadtéri fürdők rendkívül nagy felületi vesztesége miatt feltétlenül javasolt a medence takarással történő ellátása. Amennyiben a medence takarás már rendelkezésre áll, lényegesen csökken a hőveszteség és a hőszükséglet. A kültéri medencék energiaszükséglete a vízhőmérséklet, a szélhatások, az időjárás, a frissvíz bevezetésének és a látogatók számának függvényében naponta 150 Wh/m 2 és 700 Wh/ m 2 között ingadozhat. A veszteségek legnagyobb része a párolgásból adódik. A párolgást a medence és a környezet közötti nagy hőmérséklet és levegő-páratartalom különbség fokozza. A szél, a felhasználók száma és azok viselkedése a vízmozgással éppúgy emeli a párolgási veszteségeket. Szabadtéri fürdők szolárrendszerrel történő felfűtéséhez a következő ökölszabály szolgál a hozzávetőleges kialakításra: A kültéri medence abszorber-felületének nagysága medence takarással: 0,5-0,6 x medence felülete A kültéri medence abszorber-felületének nagysága medence takarás nélkül: 0,8-1,0 x medence felülete Fedett úszómedencék Beltéri úszómedencével ellátott rendszerek kialakítása esetén ezen kívül a helyiség hőmérséklete és a relatív páratartalom fontos ahhoz, hogy a hőszükségletet helyesen számolhassuk. Fedett úszómedencék szolárrendszerrel történő felfűtésénél az abszorber felületre tapasztalati értékként a 0,4-0,6 x medence felület érvényes. Mindkét esetben azonban az ökölszabály csak egy kiindulási alap ahhoz, hogy a pontos energiamennyiséget és a szolár fedezeti fokot egy szimulációs szoftver segítségével meghatározhassuk. Vaillant Saunier Duval Kft. 82 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

83 7.3 Vaillant pufferek Vaillant pufferek fűtésre áttekintés (1. rész) unitower, 18 L puffer modullal Hidraulikus mod. Puffer tartály VIH QW 190/1 VWL 58/5 IS VWL 78/5 IS Levegős Nagytelj. Flexibilis Tárolós VWZ MPS 40 35⁰C-os víz VWZ MPS 40 45⁰C-os víz VWZ MPS 40 55⁰C-os víz VPS R 100/1 M, 35⁰C-on VPS R 100/1 M, 45⁰C-on VPS R 100/1 M, 55⁰C-on VPS R 200/ B, 35⁰C-on VPS R 200/ B, 45⁰C-on VPS R 200/ B, 55⁰C-on flexocompact Talajhő/víz 5,2-11,3 kw flexocompact Levegő/víz 5,4-9,6 kw flexocompact Víz/víz 6,3-13,5 kw flexotherm Talajhő/víz 5, kw flexotherm Levegő/víz 5,4-17,9 kw flexotherm Víz/víz 6,3-23,4 kw geotherm Talajhő/víz 22,0-45,7 kw arotherm Levegő/víz 5,0-12,0 kw arotherm Levegő/víz 3,0-12,0 kw VWF 58/ VWF 88/ VWF 118/ VWF 58/ VWF 88/ VWF 118/ VWF 58/ VWF 88/ VWF 118/ VWF 57/ VWF 87/ VWF 117/ VWF 157/ VWF 197/ VWF 57/ VWF 87/ VWF 117/ VWF 157/ VWF 197/ VWF 57/ VWF 87/ VWF 117/ VWF 157/ VWF 197/ VWS 220/ VWS 300/ VWS 380/ VWS 460/ VWL 55/3 A - - VWL 85/3 A - - VWL 115/2A VWL 155/2A VWL 35/5 AS - - VWL 55/5 AS - - VWL 75/5 AS - - VWL 105/5 AS VWL 125/5 AS javasolt lehetséges - nem javasolt Vaillant Saunier Duval Kft. 83 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

84 Vaillant pufferek fűtésre áttekintés (2. rész) allstor exclusive allstor plus VPS 300/3-7 VPS 500/3-7 VPS 800/3-7 VPS 1000/3-7 VPS 1500/3-7 VPS 2000/3-7 VPS 300/3-5 VPS 500/3-5 VPS 800/3-5 VPS 1000/3-5 VPS 1500/3-5 VPS 2000/3-5 Levegős Nagytelj. Flexibilis Tárolós flexocompact Talajhő/víz 5,2-11,3 kw flexocompact Levegő/víz 5,4-9,6 kw flexocompact Víz/víz 6,3-13,5 kw flexotherm Talajhő/víz 5, kw flexotherm Levegő/víz 5,4-17,9 kw flexotherm Víz/víz 6,3-23,4 kw geotherm Talajhő/víz 22,0-45,7 kw arotherm Levegő/víz 5,0-12,0 kw arotherm Levegő/víz 3,0-12,0 kw VWF 58/ VWF 88/ VWF 118/ VWF 58/ VWF 88/ VWF 118/ VWF 58/ VWF 88/ VWF 118/ VWF 57/4 VWF 87/4 VWF 117/4 - VWF 157/4 - VWF 197/4 - - VWF 57/4 VWF 87/4 VWF 117/4 - VWF 157/4 - VWF 197/4 - - VWF 57/4 VWF 87/4 VWF 117/4 - VWF 157/4 - VWF 197/4 - - VWS 220/ VWS 300/ VWS 380/ VWS 460/ VWL 55/3 A VWL 85/3 A VWL 115/2A VWL 155/2A VWL 35/5 AS VWL 55/5 AS VWL 75/5 AS VWL 105/5 AS VWL 125/5 AS javasolt lehetséges - nem javasolt Vaillant Saunier Duval Kft. 84 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

85 Vaillant pufferek hűtésre áttekintés Hidraulikus modul Puffer Levegős Nagytelj. Flexibilis Tárolós VWZ MPS 40, 7⁰C-os víz VWZ MPS 40, 18⁰C-os víz VPS R 100/1 M, 7⁰C-on VPS R 100/1 M, 18⁰C-on VPS R 200/ B, 7⁰C-on VPS R 200/ B, 18⁰C-on flexocompact Talajhő/víz 5,2-11,3 kw flexocompact Levegő/víz 5,4-9,6 kw flexocompact Víz/víz 6,3-13,5 kw flexotherm Talajhő/víz 5, kw flexotherm Levegő/víz 5,4-17,9 kw flexotherm Víz/víz 6,3-23,4 kw geotherm Talajhő/víz 22,0-45,7 kw arotherm Levegő/víz 5,0-12,0 kw arotherm Levegő/víz 3,0-12,0 kw VWF 58/4 - VWF 88/4 - VWF 118/4 - - VWF 58/4 - VWF 88/4 - VWF 118/4 - VWF 58/4 - VWF 88/4 - VWF 118/4 - - VWF 57/4 - VWF 87/4 - VWF 117/4 - - VWF 157/ VWF 197/ VWF 57/4 - VWF 87/4 - VWF 117/4 - VWF 157/ VWF 197/ VWF 57/4 - VWF 87/4 - VWF 117/4 - - VWF 157/ VWF 197/ VWS 220/ VWS 300/ VWS 380/ VWS 460/ VWL 55/3 A VWL 85/3 A VWL 115/2A VWL 155/2A - - VWL 35/5 AS VWL 55/5 AS VWL 75/5 AS VWL 105/5 AS VWL 125/5 AS - - javasolt lehetséges - nem javasolt Vaillant Saunier Duval Kft. 85 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

86 7.4 Beépíthető puffer termékbemutatás Rendelési szám: , Beépíthető, 18 liter űrtartalmú puffer Alkalmazási lehetőségek Ez a puffer a fűtési visszatérő ággal sorba kötött tartályként alkalmazható. Segít a fűtési rendszer űrtartalmának növelésében és így emeli a hőszivattyú működési idejét is. Az igények függvényében ez a puffer fűtési és hűtési vízhez is használható, ugyanis párazáró külső hőszigeteléssel rendelkezik. A puffer űrtartalma arra is elegendő lehet, hogy a kültéri egység párologtatóján keletkezett jégréteget ezzel olvasztassuk le. Beépíthető puffer az alábbi termékek számára Rendelési szám Alkalmazása arotherm (monoblokk) + unitower arotherm Split (3-7 kw között) + unitower Split VWL 58/5 IS és VWL 78/5 IS Műszaki adatok A tartály teljes űrtartalma Maximális üzemi nyomás Minimális üzemi nyomás Maximális fűtővíz hőmérséklet Minimális fűtővíz hőmérséklet Hidraulikus csatlakozások Hőszigetelés Puffer modul 18 l 3,0 bar 0,5 bar 95⁰C 5⁰C Visszatérővel sorba kötött tároló Páralecsapódás ellen védett Vaillant Saunier Duval Kft. 86 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

87 7.5 VWZ MPS 40 hidraulikus modul termékbemutatás Rendelési szám: VWZ MPS 40 hidraulikus modul Alkalmazási lehetőségek A VWZ MPS 40 hidraulikus modult a hőszivattyú és a fűtési rendszer hidraulikus szétválasztására lehet alkalmazni. Ennek köszönhetően zárt padlófűtési körök esetén is mindig biztosítható a minimálisan átkeringtetett folyadékmennyiség. Bivalens üzemmódú fűtési rendszerben a kiegészítő fűtőkészüléket hidraulikusan erre a hidraulikus modulra lehet csatlakoztatni. Ezen kívül ez az egység a visszatérő ággal sorba kötött tartályként is használható. Ez a fűtési rendszer vízmennyiségének növelését szolgálja, ezzel hosszabbítva a hőszivattyú működési idejét. Alkalmazás a visszatérő ággal sorba kötött tartályként A hidraulikus modul egy flexotherm/compact rendszerben a visszatérő ággal sorba kötött tartályként is használható, padlófűtéses rendszerre történő közvetlen rákötés és helyiségenkénti zónaszabályozás esetén. Ehhez az alábbi előfeltételeknek kell teljesülniük: - VWF 5x/4, VWF 8x/4 vagy VWF 11x/4 hőszivattyú használata - Maximum 35⁰C előremenő fűtővíz hőmérsékletre méretezett felületfűtő rendszer - Nincs szükség aktív hűtésre - Maximális nyomásveszteség a fűtési körben a hőszivattyútól: VWF 5x/4: <350 mbar VWF 8x/4: <300 mbar VWF 11x/4: <250 mbar - Differenciál nyomással üzemelő túláram szelep a fűtési körben maximum az alábbi nyitási nyomással: VWF 5x/4: <400 mbar VWF 8x/4: <350 mbar VWF 11x/4: <300 mbar A hőszivattyú maradék szállítónyomás paraméterét nem szabadna elállítani (ennek gyári értéke: 1000 mbar). Vaillant Saunier Duval Kft. 87 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

88 - Teljesen lezárt zónaszelepeknél a következő minimális térfogatáramot* kell a differenciál nyomással üzemelő túláram szelepen keresztül beállítani (a névleges térfogatáram kb. 50%-a) VWF 5x/4: >460 l/h VWF 8x/4: >765 l/h VWF 11x/4: >960 l/h * Ellenőrizheti a minimális térfogatáramot, amennyiben lehívja a hőszivattyú kijelzőjén az érzékelő/működtető tesztet, majd a T.01 menüpont alatt ( Épületoldali szivattyú ) a teljesítményt 100%-a állítja és a T.83 menüpont alatt ( Épületoldali kör ) az átfolyást leolvassa. Kialakítás A VWZ MPS 40 hidraulikus modul több csatlakoztatási lehetőséggel van kialakítva a hőtermelő kör előremenő- és visszatérő ága számára. Szekunder oldalon a fűtési körök előremenő- és visszatérő csonkjai állnak rendelkezésre. A hidraulikus modul felső és alsó tartományában terelőlemezek találhatók, amelyek az optimális hőátadást szolgálják a puffer modulon belül. Szinte teljesen kizárható a különböző hőmérsékleti zónák, illetve térfogatáramok összekeveredése. A hidraulikus modulba egyetlen hőmérséklet érzékelőt lehet elhelyezni. A tartály tényleges űrtartalma: 35 liter. Műszaki adatok Tartály névleges űrtartalom Tömeg Maximális üzemi nyomás Minimális üzemi nyomás Magasság Szélesség Mélység VWZ MPS l 18 kg 3,0 bar 0,5 bar 720 mm 360 mm 350 mm VWZ MPS 40 hidraulikus modul Vaillant Saunier Duval Kft. 88 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

89 Hidraulikus csatlakozás A VWZ MPS 40 hidraulikus modult a hőszivattyú és a hőhasznosító rendszer hidraulikus szétválasztására vagy a hőszivattyús rendszerben a kiegészítő fűtőkészülékek hidraulikus bekötésére lehet használni. Hidraulikus szétválasztás Az alábbi ábra a hidraulikus modul csatlakoztatási lehetőségeit mutatja, ha a hőhasznosító rendszert hidraulikusan kell szétválasztani ahhoz, hogy biztosítható legyen a minimálisan átkeringtetett folyadékmenynyiség. A különböző nyomásveszteségeket a bekötési helyzetnek megfelelően vegye figyelembe. Bekötési lehetőségek a hidraulikus szétválasztáshoz A hidraulikus szétválasztás hidraulikus bekötése 1 Hőszivattyú előremenő/visszatérő 3 Hőhasznosító rendszer előremenő/visszatérő 4 Vakdugó (nem használt csatlakozások számára) Vaillant Saunier Duval Kft. 89 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

90 A kiegészítő fűtőkészülék bekötése A rásegítő fűtőkészüléket az alábbi ábrának megfelelően lehet a hőszivattyús rendszerbe bekötni. A kiegészítő fűtőkészülék hidraulikus bekötésének csatlakoztatási lehetősége A kiegészítő fűtőkészülék bekötése 1 Hőszivattyú előremenő/visszatérő 2 Rásegítő fűtőkészülék előremenő/visszatérő 3 Hőhasznosító rendszer előremenő/visszatérő 4 Vakdugó (nem használt csatlakozások számára) Vaillant Saunier Duval Kft. 90 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

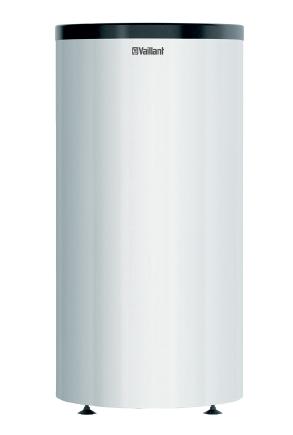

91 7.6 A VPS R 100/1 M és VPS R 200/1 B pufferek bemutatása VPS R 100/1 M puffer tartály VPS R 200/1 B puffer tartály Típusáttekintő Termék ErP címke Rendelési szám VPS R 100/1 M A VPS R 200/1 B B Alkalmazási lehetőségek A VPS R 100/1 M és VPS R 200/1 B puffer tartályokat a hőszivattyú és a fűtési rendszer hidraulikus szétválasztására lehet felhasználni. Ennek segítségével lehet, lezárt padlófűtési körök mellett is egy minimálisan átkeringő fűtővíz mennyiséget biztosítani. Egy bivalens üzemmódú fűtési rendszerben a rásegítő fűtőkészüléket hidraulikus rá lehet kötni a pufferre. Ezen kívül ez a puffer a visszatérő ággal sorba kötött tartályként is használható, ami a fűtési rendszer vízmennyiségének növelését, valamint ezzel a hőszivattyú működési idejének meghosszabbítását szolgálja. Igény szerint ez a puffer fűtési és hűtési víz tárolójaként használható. A párazáró hőszigetelésnek köszönhetően a hűtővíz pufferelése is lehetséges. Vaillant Saunier Duval Kft. 91 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

92 Kialakítás A VPS R 100/1 M és VPS R 200/1 B puffer tartályok több bekötési lehetőséggel vannak a hőtermelő kör előremenő és visszatérő ágának csatlakoztatására kialakítva. Szekunder oldalon csatlakozó csonkok állnak rendelkezésre a fűtési körök előremenő és visszatérő ágainak bekötésére. A tárolón belüli optimális rétegződésről beáramlást segítő lemezek gondoskodnak, a hőátadás a modulban történik, így előzhető meg a különböző térfogatáramok, illetve a hőmérsékleti zónák összekeveredése. A puffer tárolóba egy hőmérséklet érzékelőt lehet beépíteni. A tároló űrtartalma 101 és 202 literes. Műszaki adatok VPS R 100/1 M VPS R 200/1 B Névleges űrtartalom 101 l 202 l Külső átmérő 550 mm 600 mm Magasság 932 mm 1202 mm Nettó tömeg 34 kg 44 kg Üzemkész tömeg 135 kg 246 kg A puffer anyaga Acél Acél Üzemi nyomástartomány 0,1-0,3 Mpa 0,1-0,3 Mpa Max. üzemi hőmérséklet 95⁰C 95⁰C Hidraulikus csatlakozások G 1 ½ G 1 ½ A merülő hüvely csatlakozása G 1/2 G 1/2 100 literes puffer A termék befoglaló méretei Vaillant Saunier Duval Kft. 92 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

93 200 literes puffer A termék befoglaló méretei Telepítési helyzet 1. 1 Hőszivattyú 2 Fűtő készülék 3 Fűtési kör 4 Vakdugó Telepítési helyzet 2. 1 Hőszivattyú 2 Fűtési kör 3 Vakdugó Vaillant Saunier Duval Kft. 93 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

94 Telepítési helyzet 3. 1 Hőszivattyú 2 Fűtési kör 3 Vakdugó Telepítési helyzet 4. 1 Hőszivattyú 2 Fűtő készülék 3 Fűtési kör 4 Vakdugó Vaillant Saunier Duval Kft. 94 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

95 Légtelenítés A puffer légtelenítésére a tartályt automatikus légtelenítő szeleppel kell ellátni. Amennyiben ez nem történt meg, akkor a felső légtelenítő csavart (1) kell kinyitni a fűtési rendszer feltöltése során: A VPS R 100/1 M légtelenítése A VPS R 200/2 B légtelenítése Vaillant Saunier Duval Kft. 95 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

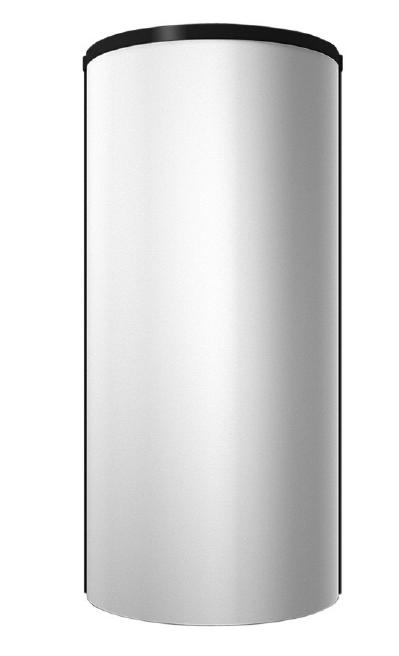

96 7.7 Az allstor VPS 300/3 VPS 2000/3-7 puffer tartály bemutatása Az allstor exclusive VPS 300/ /3-7 kialakítása allstor VPS/3 exclusive szolár- és frissvizes állomással Álló, minőségi acélból készült egyfalú, kívülről védőzománccal ellátott puffer tároló Hatféle űrtartalom (300 és 2000 liter között) a hőtermelők, illetve a hőszükséglethez illeszkedő puffer tároló optimális kiválasztásához Az allstor exclusive közvetlenül bővíthető a külön tartozékként rendelhető aguaflow exclusive frissvizes állomással és/vagy az auroflow exclusive (drainback elv esetén plus ) szolár töltőállomással 15 db csatlakozás a töltéshez, illetve az elvételhez. A tároló különböző zónáihoz ezek egyértelműen vannak hozzárendelve (pl.: szolár töltőállomás, fűtőkészülékek, fűtési körök, frissvizes állomás), ennek köszönhetően a szerelési útmutató átolvasása esetén elkerülhetők a hibás csatlakoztatások A beépített belső alkotóelemek az optimális rétegződést biztosítják A 8 db, felhegesztett érzékelő zseb a rendszerkörnyezet függvényében fogadja a szükséges érzékelőket 1 db csonk a légtelenítő számára A kiváló minőségű hőszigetelés csökkenti az üzemeltetési költségeket, valamint minimalizálja a készenléti energiaveszteséget (vastagsága: 140 mm a VPS 1000/3-ig; 200 mm a VPS 1500/3-tól) Készülék-jelölés ErP címke Tároló űrtartalom Rendelési szám VPS exclusiv 300/3-7 B (A+ - F) 303 l VPS exclusiv 500/3-7 B (A+ - F) 491 l VPS exclusiv 800/3-7 B (A+ - F) 778 l VPS exclusiv 1000/3-7 B (A+ - F) 962 l VPS exclusiv 1500/3-7 B (A+ - F) 1505 l VPS exclusiv 2000/3-7 B (A+ - F) 1917 l Vaillant Saunier Duval Kft. 96 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

97 Az allstor plus VPS 300/ /3-5 kialakítása allstor VPS/3 plus Álló, minőségi acélból készült egyfalú, kívülről védőzománccal ellátott puffer tároló Hatféle űrtartalom (300 és 2000 liter között) a hőtermelők, illetve a hőszükséglethez illeszkedő puffer tároló optimális kiválasztásához Az allstor plus egy egyszerű (elülső csatlakozások és belső elválasztó lemez nélküli) fűtési puffer tároló, amely alternatív esetben szolár, illetve frissvizes állomással bővíthető (fali tartókonzol szükséges hozzá) Az allstor plus tárolóból maximum 3 db kaszkádolható egymással 11 db csatlakozás a töltéshez, illetve az elvételhez. A tároló különböző zónáihoz ezek egyértelműen vannak hozzárendelve (pl.: fűtőkészülékek, fűtési körök), ennek köszönhetően a szerelési útmutató átolvasása esetén elkerülhetők a hibás csatlakoztatások A 8 db, felhegesztett érzékelő zseb a rendszerkörnyezet függvényében fogadja a szükséges érzékelőket 1 db csonk a légtelenítő számára A kiváló minőségű hőszigetelés csökkenti az üzemeltetési költségeket, valamint minimalizálja a készenléti energiaveszteséget (vastagsága: 140 mm a VPS 1000/3-ig; 200 mm a VPS 1500/3-tól) Készülék-jelölés ErP címke Tároló űrtartalom Rendelési szám VPS plus 300/3-5 B (A+ - F) 303 l VPS plus 500/3-5 B (A+ - F) 491 l VPS plus 800/3-5 B (A+ - F) 778 l VPS plus 1000/3-5 B (A+ - F) 962 l VPS plus 1500/3-5 B (A+ - F) 1505 l VPS plus 2000/3-5 B (A+ - F) 1917 l Az exclusive és a plus kialakítási módok közötti különbségek A multifunkciós tárolók exclusive és plus verziókban állnak rendelkezésre. Miközben az allstor exclusive valódi multifunkcionális tárolóként használható, addig az allstor plus inkább csak egy fűtési puffertároló. Mindkét verziónál a fűtési körök és a fűtési hőtermelők csővezetékei a puffertárolóra Vaillant Saunier Duval Kft. 97 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

98 köthetők, azonban az allstor exclusive ezen kívül tartalmazza a szolár töltő- és a frissvizes állomás csatlakozásait is. Az allstor exclusive belsejében egy ütköző-lemez, különböző beáramlás csillapítók, illetve csövek találhatók, amelyek az optimális és hatékony rétegződést fentről (meleg) lefelé (hideg) biztosítják. Az ütköző-lemez a tároló közepén helyezkedik el úgy, hogy a fűtés és a meleg víz űrtartalma mindig kellően nagy legyen. Az ütköző-lemez tulajdonképpen egy retesz (zár) a magasabb hőmérsékletű felső terület és az alsó, hidegebb zóna között. Az ütköző-lemezbe integrált nyílások lehetővé teszik a fűtővíz átáramlását anélkül, hogy nem kívánatos belső cirkuláció alakulhatna ki. A különböző hőmérsékletű zónák átkeveredése ezzel a megoldással hatékonyan küszöbölhető ki. A beáramlás-csillapító a plus verziókban is létezik, feladatuk azonban kis mértékben más. Nincsenek belső kamrák, ami ahhoz vezet, hogy a beáramló fűtővíz legalulra kerül, mivel a kinetikus energiák a fél beáramlás-csillapítóval nem csökkenthetők le teljes mértékben. Az allstor VPS/3 exclusive metszete Vaillant Saunier Duval Kft. 98 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

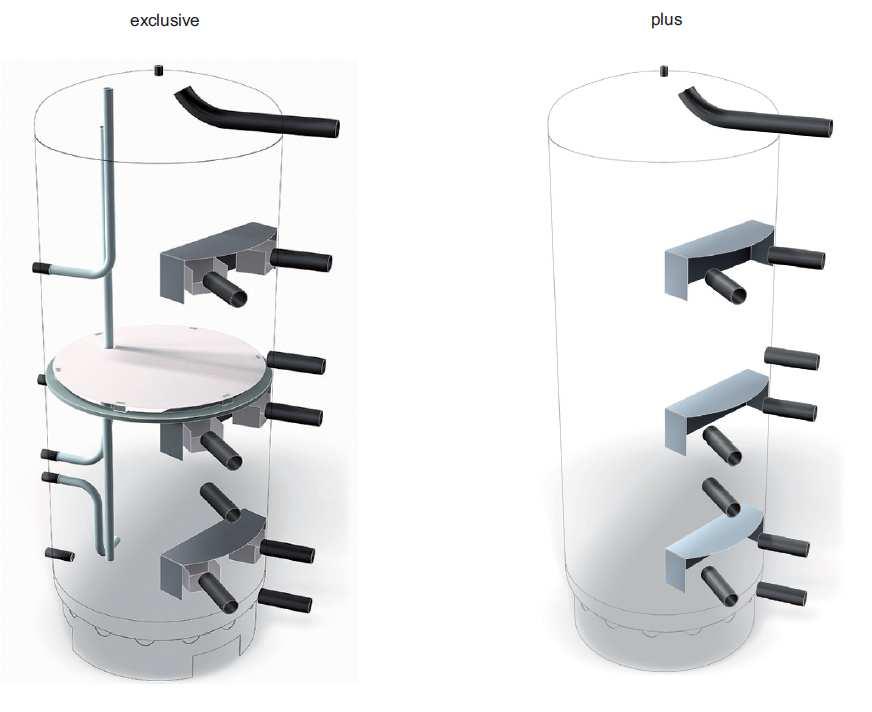

99 Az allstor VPS/3 exclusive és plus közötti különbségek Alkalmazási lehetőségek A puffer tárolót különböző hőtermelők és/vagy szolár állomás tölti. A fűtővíz puffer tárolója a különböző fogyasztók, mint pl.: frissvizes állomások, fűtési körök, úszómedence, stb. számára biztosít hőenergiát. Műszaki adatok Megnevezés Egység Tűrés VPS 300/3 VPS 500/3 VPS 800/3 VPS 1000/3 VPS 1500/3 VPS 2000/3 Tároló űrtartalom l ± Megengedett üzemi nyomás bar - 3 Fűtővíz hőmérséklet C - 95 Külső átmérő mm ± (szigetelés nélkül) Külső átmérő mm ± (szigeteléssel) Mélység (szigeteléssel és a mm ± csatlakozásokkal) Magasság (légtelenítővel és mm ± a felállító gyűrűvel) Magasság mm ± (szigeteléssel) Szállítási tömeg kg ± Üzemkész tömeg kg ± Billentési méret mm ± Készenléti energiafogyasztás kwh/24 h - < 1,7 < 2,0 < 2,4 < 2,5 < 2,9 < 3,3 Vaillant Saunier Duval Kft. 99 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

100 A csatlakozó csonkok kiosztása Az allstor VPS/3 csatlakozó méretei Méret Egység VPS 300/3 VPS 500/3 VPS 800/3 VPS 1000/3 VPS 1500/3 VPS 2000/3 1 mm mm mm mm mm mm mm mm *) mm *) mm *) mm *) mm *) mm mm Ø 500 Ø 650 Ø 790 Ø 790 Ø 1000 Ø 1100 *) csak az exclusive modellek esetén Vaillant Saunier Duval Kft. 100 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

101 7.8 A tároló csatlakozásainak áttekintése A tároló-töltés vezérlése A hőmérséklet-érzékelők fentről-lefelé, egymás alatt helyezkednek el. Ha ezek közül egy vagy több érzékelőn a hőmérséklet a kívánt érték alá csökken, hőigény keletkezik. A termék- és rendszerfüggő érzékelősorrend a tárolót három zónára osztja. Ha a szolár állomás is telepítve van, akkor a vezérlő az aktuális szolár besugárzás függvényében először az auroflow szolár töltőmodullal, majd csak ezt követen próbál meg az utánfűtő készülékkel kapcsolatba lépni. Érzékelő 1 (meleg víz; készenlét): A tároló felső űrtartalmának kb. 10%-ka (meleg víz) Érzékelő 2 (meleg víz; komfort tartomány): A tároló alatta fekvő űrtartalmának kb. 40%-ka Érzékelő 3 (fűtés): A tároló alatta fekvő űrtartalmának kb. 50%-ka A hőtermelő és a fűtési körök az alábbiak szerint csatlakoztathatók (lásd következő oldal): Vaillant Saunier Duval Kft. 101 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

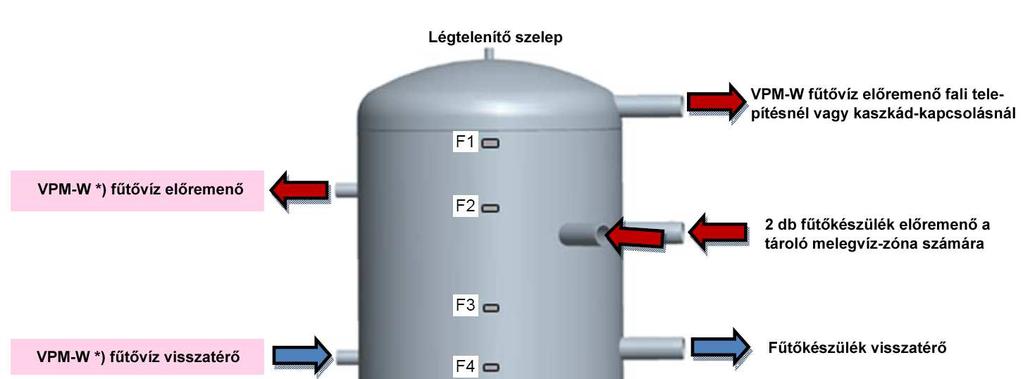

102 Az allstor VPS/3 tároló csatlakozásainak áttekintése A három szintre bővült csatlakozások elhelyezkedése mellett 8 db érzékelő hely van. Az F1 F8 tételek az érzékelő-tartók helyzetét jelölik. Megjegyzés: A *) jelölt, bal oldali csatlakozások nem léteznek a plus verzión. Vaillant Saunier Duval Kft. 102 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

103 7.9 Kaszkád rendszerek tervezése Az allstor puffer tárolós rendszer szinte bármilyen fűtési rendszerben alkalmazható. Nagyobb rendszerek esetén lehetőség van az önálló alkotóelemek (VPS, VPM W és VPM S) kaszkád kapcsolására. Ennek alapján a puffer tárolós rendszer maximum 3 db allstor VPS/3 tárolóból, 4 db aguaflow exclusive VPM /2 W frissvíz és maximum 2 db auroflow exclusive VPM /2 S szolár állomásból állhat. Ezekhez a készülékekhez a Vaillant átfogó tartozékprogramot kínál a kaszkád rendszerek összeépítéséhez. Az egymással összeméretezett tartozékprogram kaszkád rendszerek esetén az alábbi előnyöket nyújtja: egyszerűen installálható a rendszer hibák vagy karbantartási műveletek esetén is magas az üzembiztonság kompakt, helytakarékos megoldások Telepítési példa 4 db VPM W kaszkád kapcsolására A kaszkád rendszerek előnyei Alapvetően a kaszkád megoldás a több puffer tároló beépítésével széles körű rugalmasságot nyújt arra, hogy az igények függvényében lássuk el az épületet hővel. A rendszer moduláris felépítésű, valamint az épület emelkedő hőszükséglete esetén tovább bővíthető. Meglévő rendszerek esetén lehetőség van a többlépcsős felújításra. A kisebb csomagolási egységeknek köszönhetően a készülékek, valamint a kaszkád tartozékok egyszerűen szállíthatók és telepíthetők modernizációknál is. Szűk lépcsőházak vagy ajtók esetén leegyszerűsödik a rendszerelemek behordása, kisebb létszámú személyigénnyel. A karbantartás rugalmasabban szervezhető, mert a tisztítási műveletek az egyes készülékeken, a teljes rendszer lekapcsolása nélkül elvégezhetők. Vaillant Saunier Duval Kft. 103 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

104 7.10 A tároló-kaszkád nyomásveszteségeinek kiszámítása A tárolós egységek, valamint a csővezetékek nyomásveszteségei a megfelelő diagramok segítségével határozhatók meg. A tároló-kaszkád nyomásveszteségének számítása során az alábbiak szerint járjon el: Határozza meg a szükséges csővezeték hosszúságokat és a 90 -os könyökök számát A megadott csőhosszúságokhoz minden egyes 90 -os könyök esetén 0,45 métert adjon hozzá Válassza ki a csőátmérőt Határozza meg (a térfogatáram függvényében) az összekötő csővezetékek nyomásveszteségét (lásd diagram). Ehhez a térfogatáram függvényében adja hozzá a tárolós berendezés nyomásveszteségeit (lásd diagram). A csővezeték nyomásvesztesége, méterenként A csővezeték nyomásvesztesége, méterenként X = tömegáram (m 3 /óra) Y = nyomásveszteség (mbar) Minden könyök esetén 0,45 méter ekvivalens csőhosszúsággal kell számolni. Vaillant Saunier Duval Kft. 104 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

105 A tárolós berendezés nyomásvesztesége a kaszkádon belül A tárolós berendezés nyomásvesztesége a kaszkádon belül X = tömegáram (m 3 /óra) Y = nyomásveszteség (mbar) Számpélda: 3 db, allstor VPS 500/3 puffer tárolóból álló kaszkád - Szükséges csőhossz/tároló összekötés: 3,4 m - A 90 -os könyökök száma/tároló összekötés: 4 - Kiválasztott csőátmérő: DN 40 - Maximális átfolyás (VPS 500/3): 8 m 3 /h A csőhosszúság kiszámítása: 2 x 3,4 m + 8 x 0,45 m = 10,4 m A csővezeték nyomásvesztesége/méter: kb. 8 mbar (a diagram alapján) A tárolós berendezés nyomásvesztesége/méter: kb. 75 mbar (a diagram alapján) A tárolós kaszkád teljes nyomásvesztesége: 10,4 m x 10 mbar/m + 75 mbar = 179 mbar Vaillant Saunier Duval Kft. 105 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

106 Vaillant Saunier Duval Kft. 106 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

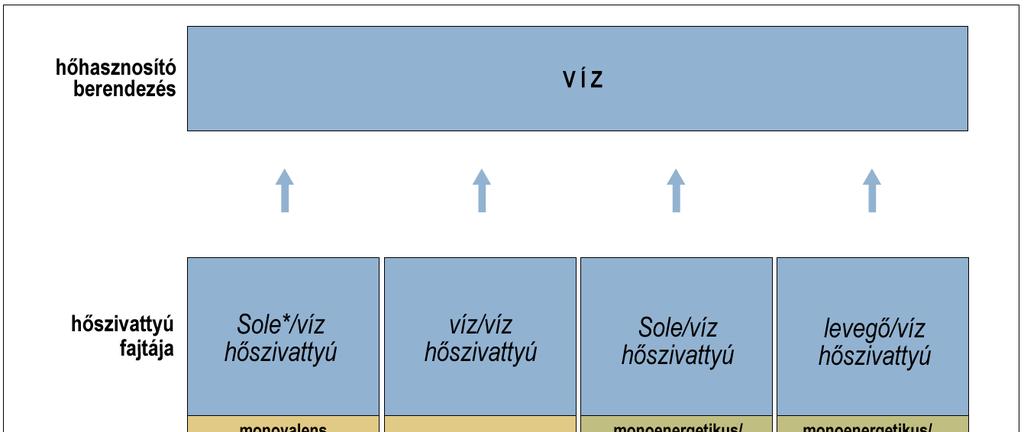

107 8. A hőforrás tervezése A Nap által leadott hőenergia - a talajban, vízben és levegőben - mindenütt megtalálható. Ezt az energiát speciális hőcserélő rendszerek segítségével, az úgynevezett kollektorokkal vagy közvetlenül a környezeti levegőből vesszük fel, majd vezetjük be a hőszivattyús körfolyamatba. A hőforrást úgy kell megtervezni, hogy az a hasznos hő megújuló részét tartósan tudja előteremteni. A hőszivattyú szükséges összteljesítmény igénye az alábbi alkotóelemekből adódik: - Az épület fűtési hőszükséglete - A melegvíz-készítés pótléka - A kedvezményes tarifarendszer üzemszüneti idejének tényezője Ahogy az az alábbi grafikonból is következtethető, a környezeti hőhozam részaránya a hőszivattyú éves munkaszámától (JAZ) függ. Éves munkaszám és hőszivattyú tervezés Vaillant Saunier Duval Kft. 107 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

108 4-es JAZ esetén tehát a fűtési teljesítmény 3/4-ét a hőforrásnak kell biztosítania. Ezt már a hőforrás tervezése során figyelembe kell venni. Tudnivaló A következő fejezetek magyarázó táblázataiban 4-es éves munkaszám van figyelembe véve A hőforrások különböző adottságokkal rendelkeznek, emiatt különböző kinyerhető teljesítmények adódnak. A talajvíz és a földkéreg lehetővé teszi a hőszivattyú önálló üzemét (monovalens üzem). Gazdaságos működés azonban a hőforrásként használt környezeti levegővel is megvalósítható (megfelelő körülmények között) monoenergikus vagy bivalens üzemben. Annak érdekében, hogy megfelelő rendszer születhessen, amely hőforrásból, hőszivattyúból és hőhasznosító rendszerből áll, feltétlenül szükséges, hogy az igények és a legfontosabb paraméterek lehetőleg pontosan, már a kiválasztás fázisában rendelkezésre álljanak. Hőtermelés hőszivattyúval Vaillant Saunier Duval Kft. 108 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

109 A flexotherm exclusive, flexocompact exclusive hőszivattyúk mindhárom hőforrást talajhő, talajvíz és levegő hasznosítani tudják. Az arotherm, arotherm Split hőszivattyúk hőforrásként a környezeti levegőt használják. A geotherm (22 kw felett) hőforrásként a talajvizet és a talaj hőt használja. A következő táblázat referencia értékeket ad a helyes hőforrás kiválasztására. A különböző hőforrások hőmérséklet szintjeinek és rendelkezésre állásának tudnivalói mellett a beruházási költségekhez kapcsolódó információk és az adott esetben szükséges engedélyeztetések is láthatók. Az áttekintés alapján elvégezheti egy hőszivattyús rendszer megvalósításának első költségbecslését az Ön projektjére vonatkozóan. Sole Talajhő Levegő Külső levegő Víz Talajvíz Kollektor Szonda Rendelkezésre állás + ++ Tároló-kapacitás Hőmérséklet-szint Működési hőmérséklet* 0⁰C 0⁰C -20⁰C / +20⁰C 10⁰C Regenerálódás Beruházási költségek / ++ 1) Engedélykötelezettség Előfordulhat Igen Nem Igen Passzív hűtés Nem Igen Nem Igen Aktív hűtés Nem Igen Igen Igen Zajszint * Regionálisan változó ++ nagyon magas, + magas, közepes, - alacsony, -- nagyon alacsony 1) A talajvíz mélységétől függ Vaillant Saunier Duval Kft. 109 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

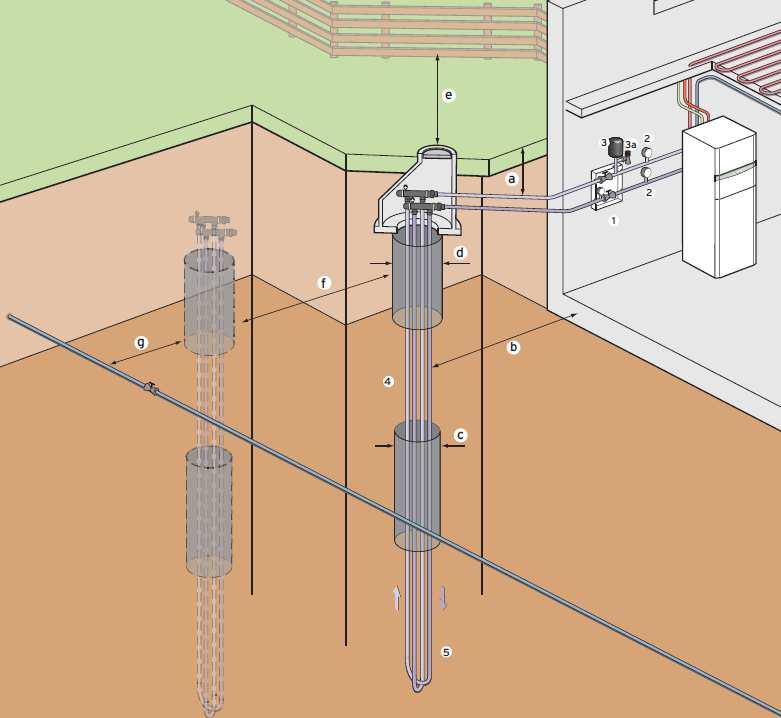

110 8.1 A talajhő/víz hőszivattyúk hőforrásai Talajszondák fektetése (mélyfúrás) A talajszonda különösen azokon a kisebb telkeken alkalmazható, ahol a talaj kollektoros rendszer telepítésére nincs elegendő hely. A talajszonda csőrendszere függőleges mélyfúrással alakítható ki, amit a gyakorlatban 99 méteres mélységig alkalmaznak (az illetékes hatóság engedélyével). A talajszonda elvi sémája Jelmagyarázat 1 Nyomásmérő és elzáró szeleppel ellátott hőhordozó-folyadék töltőállomás 2 Hőmérő 3 Membrános tágulási tartály / 3a Biztonsági lefúvató szelep 4 Dupla, U-csöves szonda (furatonként két kör). A furatmélység a talajszerkezet tulajdonságainak függvényében, illetve szerint 5 A kollektor vezetékekhez gyárilag hegesztett fordítófej, melynek hossza kb. 150 cm, átmérője kb. 10 cm a A hőszivattyútól a talajszondáig a homokágyazatba 1,0 m mélységben lejtéssel fektetett előremenő/visszatérő bekötővezeték, ahol a kollektorok légtelenítése a hőszivattyún keresztül történik b Legalább 2,0 méter távolság az épület alapjához képest c Kb mm lyukátmérőjű furat (kvarchomokkal, töltőanyaggal vagy betonittal tömített üreg) d A laza szerkezet béléscsöve, melynek hossza kb m, átmérője pedig kb. 170 mm e Legalább 3,0 méter távolság a telekhatártól f Legalább 6,0 méter távolság a két talajszonda között g 1,5 méter távolság a hideg- és szennyvíz, valamint az esővíz vezetékekhez képest A fenti ábra nem mutatja a szűrőket, valamint a töltő és ürítő csapokat. Vaillant Saunier Duval Kft. 110 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

111 Nagyobb rendszerek esetén értelme van a 100 méter feletti mélyfúrásoknak is. Igény esetén a szükséges szondahossz több fúrással felosztható. A talajszondákat a fúrt üregbe függőlegesen kell helyezni. Az előző oldalon egy talajszondával kialakított rendszer látható. Lehetőség van több szonda kombinációjára. Ilyenkor az úgynevezett semleges zónát kell figyelembe venni, amelynél nem szabad abból kiindulni, hogy a szondák hosszúságai azonosak maradnak. A hőhordozó folyadék kétszer folyik be a furatba, majd onnan újból vissza, azaz két kör van furatonként. Ilyenkor melegszik fel a hőhordozó folyadék és szállít energiát a hőszivattyú, illetve adott esetben a nyári passzív hűtés számára. Annak érdekében, hogy a hőátadás a talajkéreg, illetve a csővezeték között jobb legyen, a töltővezetéken keresztül hőhordozó anyagot (pl.: betonit) pumpálnak a furat mélyéből a felszín felé. A hővezetési, illetve hűtési képesség javítása mellett a töltőanyagnak abban is szerepe van, hogy támassza meg a furatban található csövet, mert az a saját súlya alatt képes megrogyni, ugyanis 100 méteres mélységben annak súlya már jelentős. A Betonit hidrikus anyag, azaz nedvesség alatt, illetve hatására köt. Ebből adódóan az összepréseléssel azt akadályozzuk meg, hogy ne kapcsolódhassanak egymással össze a különböző talajvíz rétegek. A hőszivattyú felé vezetett hőhordozó folyadék hőmérséklet-változása a talajkéreg hőmérsékletéhez képest nem lépheti át +/- 11 K értéket. Ebben az esetben a talajszonda csekély mértékben van hatással az őt körülvevő talajkéregre. Amennyiben az aktív hűtést a hőforrásként használt hőforrással szeretné használni, győződjön meg róla, hogy a furat/talajszonda alkalmas erre. Az aktív hűtés a hőforrásként használt talajkéreg/hőhordozó közeg esetén 40⁰C-os szondaköri kilépő hőmérsékletre van lekorlátozva, hogy védjük a forrást/szonda furatot. Abban az esetben, ha ezt a hőmérsékletet meghaladjuk (>40⁰C), akkor lekapcsol az aktív hűtési üzem. A méretezés alapjai A talajszondás rendszer tervezését és kialakítását a VDI 4640 irányelv (Az altalaj termikus használata) szerint a technika jelenlegi állása és a mindenkor érvényes műszaki előírások alapján kell elvégezni. A talajhoz kapcsolt hőszivattyú esetén alapvető követelmény, hogy a talaj magas hővezető képességgel rendelkezzen, mert a talajkéreg hője csak így juthat el a kollektorhoz. A hővezető képességet állandó tartományban a λ hővezető képességgel lehet leírni, amelynek egysége: W / m K. A talajszondák a geotermikus hőáram (ami a Föld belsejéből a felület felé halad) vagy a talajvíz folyása útján érik el a hőenergiát. A napsütésnek, illetve a karszt- és esővíznek lényeges befolyása azonban csak kb. 15 méteres mélységig van. A talajszondák gyakorlatilag 10 és 200 méter közötti mélységet érhetnek el. Talajszondák esetén az alulméretezés alacsony hőhordozó kör hőmérsékletet eredményezhet, így a hőhordozó folyadék hőmérséklete hosszútávon fűtési periódusról fűtési periódusra csökkenthető. Engedélyek Talajban létesített termikus rendszerek telepítése esetén figyelembe kell venni az adott ország előírásait, valamint az azokhoz tartozó műszaki és telepítési utasításokat. Talajszondás rendszer létesítése és működtetése során olyan használatba-vételi engedély szükséges (függetlenül attól, hogy a fúrás érinti-e vagy sem a talajvizet), amely teljesíti a vízháztartás védelméről szóló törvény meghatározott paragrafusait (németországi előírások). Családi és ikerházakban üzemeltetett és talajszondákkal összekapcsolt hőszivattyúk esetén a jelentéktelen hőmérséklet-változás ellenére Magyarországon minden, 20 méteres mélységi határt meghaladó talajszonda telepítés bányakapitánysági engedélyhez kötött. Az engedélyeztetési eljárásba gyakran a Vízügyi Hatóság bevonása is szükséges, azonban az engedély vagy a fúrás bejelentésének szükségessége minden esetben a helyi adottságok, illetve az illetékes hatóságok előírásainak függvénye Fentieken kívül az alábbi vízgazdálkodási célokat kell figyelembe venni: - A hőhordozó folyadék feleljen meg a VDI 4640 követelményeinek (1. rész) - A fúráshoz használt folyadék a talajvízre nem lehet ártalmas. - El kell kerülni a két vagy több talajvíz-szint közötti rövidzárt (a határok összesajtolása útján). - Az ivóvíz-ellátást szolgáló, kiadós hozammal rendelkező talajvíz rétegekben a gyakorlat szerint nem engedélyezik a talajszondák telepítését. Vaillant Saunier Duval Kft. 111 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

112 Bányászati jog A talajhő feltárása és hasznosítása során a bányászati jog hatásköre a 0 és 99 méter közötti mélységekre is kiterjed. Ezzel szemben azonban figyelembe kell venni a vízvédelmi előírásokat. 100 méteres mélység felett azonban már kötelező betartani a bányászati jog előírásait a földhő kutatás és hasznosítás során. A szondák anyaga A talajkéregben elhelyezkedő talajszondák és csővezetékek szénhidrogén polimerek lehetnek, mint pl.: - Polietilén (PE 100, PE 100 RC) - Polipropilén (PP) - vagy Polibutilén (DIN 8074/8075 szerint). A PE csövek esetén fontos tudni, hogy a PE 80-as (KPE vízcső) anyagból készült vezeték (sérülékenysége miatt) nem alkalmas talajszondának. Hőhordozó közeg A hőhordozó közeg szivárgás esetén nem szennyezheti a talajvizet, illetve a környező talajrétegeket. Olyan anyagokat kell tehát választani, amelyek nem mérgezők, valamint képesek biológiailag lebomlani. Csak olyan alapanyagok használhatók, amelyek az 1-es víz veszélyességi osztályba tartoznak (14-es lábjegyzet). A mindenkori anyagok biztonsági adatlapja részletesen megadja ezeket a besorolásokat. Általában az alábbi fagyvédő szerek használatosak: - Etán-diol (a gyakran használt etilén glikol szinonimája, C2H602) - 1,2 Propán-diol (a gyakran használt propilén glikol szinonimája, C3H802) - Etanol (a gyakran használt etilén glikol szinonimája, C3H50H). Nem alkalmas a flexotherm számára! Tudnivaló Nem szabad a hőforrás rendszer kalcium-karbonát/víz keverékkel feltölteni! Csak a mindenkori hőszivattyú típusok számára engedélyezett hőhordozó folyadékokat szabad használni. A Vaillant által a különböző országokban használt, készre kevert (30 liter) hőhordozó folyadék, 30%-os térfogat százalékú etilén-glikol/víz keverék, amellyel a fagyvédelmet -16 C fokig lehet biztosítani. Vaillant Saunier Duval Kft. 112 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

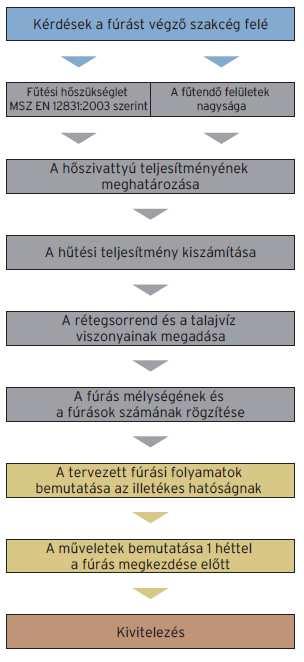

113 A tervezés folyamata A fúrási műveleteket végrehajtó szakcég csak minősített kivitelező lehet, a tervezést pedig a megbízást adóval együttműködve kell végrehajtani. A kivitelezés során a fúrást végző szakipari cég készítsen végrehajtási tervet, amely tartalmazzon minden engedélyezési, illetve korlátozási hivatkozást. Első lépésben célszerű egy próbafúrást végeztetni, egyetlen szondát lerakni, majd mobil hőszivattyúval megnézni, hogy az adott fúrási pontban, egy meghatározott mélységből mekkora teljesítmény vehető fel. A talajszonda tervezésének előzményei A furatmélység megadása A talajkollektorokkal ellentétben a mélyfúrás egy 100%-osan geotermikus hőforrás, mert a németországi gyakorlat szerint a földhő hasznosítására szolgáló mélységben 8-10ºC-os, közel állandó hőmérséklet áll rendelkezésre, amelyet már nem tud a napsütés vagy a csapadék befolyásolni. A mélyfúrást passzív hűtésre is fel lehet használni. Talajtípus alapján eltérő hozamok adódnak, ahol a különböző talajtípusok hő kinyerési teljesítményeit a következő oldalon található táblázat foglalja össze: Vaillant Saunier Duval Kft. 113 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

114 A talaj minősége A talaj hozama, fűtési teljesítmény (m/kw) Specifikus kinyerhető teljesítmény (W/m) 1800 óra/év Specifikus kinyerhető teljesítmény (W/m) 2400 óra/év Száraz, üledékes kőzet Normál, vízzel telített kőzet 12, Normál kőzet, középérték Kavics, száraz homok < 30 < 25 < 20 Kavics, nedves homok kb Anyag, nedves vályogtalaj kb Egyedi rendszer, erős talajvízfolyam kavicsban és homokban Mészkő kb Homokkő kb. 10, Gránit kb Bazalt kb Gneisz kb Ezek az adatok a következő előfeltételeken alapulnak: - A két talajszonda között a minimális távolság: 6 méter - A kollektor egy dupla, U-csöves szonda - A talajszonda maximális mélysége: 100 m - Az értékeket a hasadékok, beomlások, stb. csökkenthetik - Az értékek 4-es teljesítmény tényezőre vonatkoznak A talajszondát, annak előremenő és visszatérő vezetékét legalább 100 cm távolságra kell fektetni a víz- és szennyvíz csövektől, illetve más ellátó vezetékektől. Az ellátó vezetékek találkozásánál a kollektor csövet szigeteléssel kell ellátni a kereszteződés környezetében. A talajszonda vezetékeket előszerelt állapotban kell a helyszínre szállítani, illetve kellő gondossággal kezelni, hogy megelőzhető legyen annak károsodása. A fúrási műveletek kivitelezése során a következő előkészületeket kell végrehajtani: - Vegye figyelembe a lengés sugarát, illetve biztosítsa a fúrógép megközelíthetőségét. A fúrógép körül hozzávetőlegesen az alábbi szabad távolság szükséges: legalább 1,5 m a kisebb lánctalpas járművek, valamint 2,5 m a nagyobb nehézgépek számára. - Az öblítő tállal rendelkező fúrógépek, illetve a maradék anyag részére fenntartott helyszükséglet: legalább 6 x 5 m a kisebb lánctalpas járművek, valamint 8 x 5 m a nagyobb nehézgépek számára. - Elektromos csatlakozás: 400 V - Hidegvíz csatlakozás - Helyszínrajz az elektromos, a víz és szennyvíz-elvezető csövekről, valamint a talajban található egyéb akadályokról. Szondatalp dupla előremenővel/visszatérővel Az adatok a fúrás módja és technikai szintje miatt nagyrészt eltérhetnek, éppen ezért csak elnagyolt tájékoztatásként szolgálnak. Vaillant Saunier Duval Kft. 114 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

115 A szállítás során vegye figyelembe a következő pontokat: - A szonda behordásának megkönnyítése érdekében vízzel kell őket előtte feltölteni. - Erre alkalmas szerkezetek (pl.: csörlő) segítségével a szonda különösebb erőfeszítés nélkül a furatba vezethető. - Annak érdekében, hogy a körgyűrű tömedékelése (lezárása) tömör legyen, a szondával együtt egy töltőcsövet kell a fúrt lyukba bevezetni. - A szonda behelyezése után nyomáspróbát kell elvégezni. - A furatok feltöltése előtt a szonda végeit annak sapkájával le kell zárni. Ideális esetben a fúrási műveleteket az építési fázis közben végzik. Már elkészült házak esetén az épületet adott esetben védeni kell a szennyeződések ellen. - Annak érdekében, hogy biztosítható legyen a tökéletes hőáram, a furat és a szonda közötti gyűrűs részt (a furat fala és a szonda fala közötti szabad tér) hézagmentesen kell feltölteni arra alkalmas tömedékelő anyaggal. Ezen tömedékelő anyag elhelyezése a talajszonda elhelyezésével együtt, a fúrólyuk aljára leengedett elhelyező/tömedékelő cső segítségével végezhető el. - Töltőanyagként a kiváló hővezető-képesség alapján nagyon jól bevált az ásványi anyag, kohócement, homok és víz keverék. A talajszerkezet tulajdonságai alapján kiegészítésként még kvarchomok vagy kizárólag finom kavics, esetleg a fúrás közben kitermelt anyag használható. - Abban az esetben, ha a töltőanyag a furat száján kitüremkedik, az kizárólag a tökéletes feltöltés eredménye. - Az üzemi körülmények ellenőrzésére 6 bar nagyságú nyomáspróbát kell elvégezni (60 perces vizsgálati idő, előterhelés 30 perc, maximális nyomásesés: 0,2 bar). - Az összes kört párhuzamosan kell kapcsolni, ahol a bekötést Tichelmann-elv szerint, vagy osztó/gyűjtő egység segítségével kell kialakítani. Vaillant Saunier Duval Kft. 115 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

116 Talaj kollektorok fektetése A talajkollektor egy olyan, nagy kiterjedésű csőrendszer, amely kb. 20 cm mélységben helyezkedik el a fagyhatár alatt. A csőrendszert kb. 1,3-1,8 m mélységbe kell telepíteni, mert ebben a mélységben egész évben egy relatív állandó, 5ºC fokos hőmérséklet uralkodik. A kollektor különösen olyan házaknál alkalmazható, amelyek kellően nagy telekfelülettel rendelkeznek és ahol a kinyert teljesítmény alapvetően a talajszerkezet függvénye. Ez a teljesítmény annál nagyobb, minél nedvesebb a talaj. Egy 150 m 2 lakóterületű és 7,5 kw fűtési teljesítmény igényű ház esetén hozzávetőlegesen 250 m 2 telekfelület szükséges. Az alábbi ábra egy kétkörös rendszert szemléltet. Több körre abban akkor van szükség, ha egyetlen kör a maximális csőhosszúságot átlépi. A talajkollektor elvi sémája Jelmagyarázat 1 Nyomásmérővel és elzáró szerelvénnyel ellátott töltőállomás 2 Hőmérő 3 Membrános tágulási tartály 3a Biztonsági lefúvató szelep 4 Légleválasztó a Fektetési mélység (1,0 1,8 m)* b 1,5 méter távolság az épület alapjához képest* c 1,5 méter távolság a hideg- és szennyvíz, valamint az esővíz vezetékekhez képest* d 0,5 méter távolság a lombkorona külső szélétől* e 1,0 méter távolság a kerítés talapzathoz képest* f 3,0 méter távolság a telekhatártól* * Fektetési mélység és a minimális védőtávolságok VDI 4640 szerint. Az ábra nem mutatja a szűrőket, valamint a töltő és ürítő csapokat. A méretezés alapjai A helyesen méretezett talaj kollektoroknak csekély hatása van a környező talajrétegre. A hőszivattyú üzeme alatti lehűlés csak átmeneti, nyáron a hőmérsékletek azonosak a befolyásolatlan rétegekkel (túlnyomórészt a napsugárzás és karsztvíz befolyása). Vaillant Saunier Duval Kft. 116 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

117 A talajkollektorral működő hőszivattyúk esetén az alulméretezés a környezetre hátrányos hatással van, amelynek az alacsonyabb éves munkaszám (β) a következménye. Különleges esetben a hőszivattyú el is érheti az alsó teljesítményhatárt. A helyesen méretezett talajkollektor hibamentes üzemet biztosít, azonban nagyon fontos a külső tényezők befolyása. Általánosságban azonban elmondható, hogy a talaj kollektoros rendszer telepítési költsége kedvezőbb, mint a szondás megoldásoké. Engedélyek Kivételes esetekben egy talaj kollektoros hőszivattyú-rendszer telepítésénél és üzemeltetésénél engedélyköteles használatbavételi igazolás szükséges. Természetesen terület-, illetve ország-függő az is, hogy a meghatározott mélységben elvégzett munkálatok igényelnek-e bármilyen engedélyeket. Ezen kívül az alábbi vízgazdálkodási célokat kell még figyelembe venni: - A hőhordozó folyadék feleljen meg a VDI 4640 követelményeinek (1. rész). - Az engedélyezett és korrózió-gátló adalékokkal ellátott propilén-glikol hőhordozó folyadékot (alternatív esetben etilén-glikol) az aktuális szerelési útmutató szerint kell keverni. A hőszivattyú üzeme a következő hőhordozó folyadékokkal engedélyezett: - Vizes oldat 30% +/- 1 térfogat % etilén-glikollal; - Vizes oldat 33% +/- 1 térfogat % propilén-glikollal; - Vizes oldat 60% +/- 1 térfogat % etanollal. Abban az esetben is, ha a talaj kollektort a talajvíz szintje alá telepítik, annak összhangban kell állnia a telepítési előírásokkal. Fektetési tényező és a kinyerhető teljesítmény Talajminőség Fektetési tényező (m 2 /kw) Kinyerhető teljesítmény (W/m 2 ) Középérték: kötött talaj nedvességfoltokkal Száraz, nem kötött talaj Nedves, kötött talaj Vízzel telített homok, kavics Az értékek a következő előfeltételeken alapulnak: - Évi 1800 óra teljes üzemóraszám - A hőszivattyús rendszer munkaszáma: 4 - A talajkollektor fölé nem szabad építkezni - A talajkollektor feletti felület nem zárható le - Fektetési mélység: 1,3 1,8 m - A szükséges fektetési felület a számított fűtési teljesítményből és az objektum speciális tényezőiből adódik, nem pedig a hőszivattyú fűtési teljesítményéből. - Kőzetes talajréteg kiemelése esetén a kollektort homokrétegbe kell ágyazni, hogy elkerülhetőek legyenek a károsodások. - Lehetőleg közel azonos hosszúságú köröket kell választani, valamint az eltérő hosszúságú szakaszokat strang-szabályozó szeleppel kell ellátni. - Az összes kört párhuzamosan kell kapcsolni. - Domboldali fekvésnél légtelenítőt kell a kör legmagasabb pontjára beépíteni. - A hőszivattyú előremenő/visszatérő vezetéke és az osztó/gyűjtő aknája között legalább 70 cm távolság legyen. - A telek beültethető mélygyökerű fával. - A kondenzvíz képződés miatt az összes alkotóelemet korrózió elleni védelemmel kell ellátni, illetve lehetőség szerint az épületen kívül kell telepíteni. - A kollektor rendszert csak készre kevert hőhordozó folyadékkal lehet feltölteni. - Az összes egyedi kört a teljes kilégtelenítésig egy nyitott edény segítségével kell átöblíteni (lásd a Hőszivattyú töltőállomás fejezetet). Vaillant Saunier Duval Kft. 117 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

118 Kompakt kollektorok fektetése A kompakt kollektor helytakarékos megoldást kínál a talajkéreg hőtartalmának kinyerésére, ami több, a talajba vízszintesen fektetett kollektor szőnyegből áll. Minden egyes kollektor szőnyeg párhuzamosan is kapcsolható az osztó/gyűjtő egység segítségével. Ezt a rendszert kb. 1,2 1,5 méter mélyen, 20 cm-rel a fagyhatár alá kell telepíteni. A kompakt kollektor elvi sémája Jelmagyarázat 1 Nyomásmérővel és elzáró szerelvénnyel ellátott töltőállomás 2 Hőmérő 3 Membrános tágulási tartály / 3a Biztonsági lefúvató szelep 4 Osztó 5 Gyűjtő 6 Fénybeeresztő akna 7 Légleválasztó a Fektetési mélység (1,3 1,8 m) b 0,5 méter biztonsági távolság c 1,0 méter kollektor-szőnyeg szélesség d 6,0 méter kollektor-szőnyeg hosszúság e 3,0 méter távolság a telekhatártól f 1,5 méter távolság ívó-, szennyvíz és eső-elvezető csővezetékektől Az ábra nem mutatja a szűrőket, valamint a töltő és ürítő csapokat. A méretezés alapjai Azoknál a hőszivattyús rendszereknél, amelyeknél a telekméret kicsi, a kompakt kollektor helytakarékos megoldást kínál. Annak érdekében, hogy ezzel a hőszivattyúval lehetővé váljon a monovalens vagy monoenergikus üzemmód, a Vaillant által javasolt rendszerkomponenseket kell maradéktalanul és az előírásoknak megfelelően beépíteni. Vaillant Saunier Duval Kft. 118 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

119 A talajkollektorral szemben a kompakt kollektor az alábbi előnyökkel rendelkezik: - Csekélyebb helyszükséglet (telek alapterület) - Kevesebb talajmunka - A talajszondához, talaj kollektorhoz képest csekélyebb költségek - A telepítést a kivitelező is könnyen el tudja végezni - Ez a rendszer különösen jól alkalmazható alacsony energiaszükségletű vagy passzívházak felületfűtési rendszereiben. A kompakt kollektor alkalmatlan az alábbi felhasználásokra: - Esztrich-réteg, illetve az épület magas hőmérsékletű, szárazra fűtése (erre a feladatra alternatívaként egy másik hőtermelőt kell használni) - Telepítés száraz vagy homokkal telített talajkéregben - 50ºC fok feletti előremenő hőmérséklettel üzemelő radiátoros rendszerek - Úszómedence fűtés - Magas hőmérsékletű fűtési üzem - Hőszivattyús hűtési üzem - A kollektorban lévő hő a talajkéreg kiszáradásához vezethet Engedélyek A kompakt kollektoros rendszer kialakítására, illetve üzemére ugyanazok az előírások és követelmények érvényesek, mint a talaj kollektorok esetén. A kollektor anyaga Az alapanyag speciális polipropilén (Rolypropylen Random Copolymerisat, Typ 3, DIN 8078 szerint). Hosszúság (L): 6000 mm Szélesség (B): 1000 mm A hőcserélő felülete: 8,142 m 2 Űrtartalom: 3,84 l/szőnyeg Maximális üzemi nyomás: 20 bar A kollektor préskötéssel csatlakoztatható az előremenő/visszatérő ágra. A kollektorok és az osztó/gyűjtő egység közötti összekötő csővezetékek maximális hossza nem lépheti át a VWZ KK 8 típusnál a 200, VWZ KK 10 esetén pedig a 400 méteres értéket. Hőhordozó közeg 30 liter, -16C-os hőmérsékletű fagyvédelemmel rendelkező, készre kevert folyadék szükséges. Pontosabb magyarázatokat a talajszonda hőhordozó közegénél talál. Kiválasztás és fektetés A VWZ KK 8 / KK 10 kompakt kollektorokat a VWF 57/4, VWF 87=4, VWF 58/4 és VWF 88/4 hőszivatytyúkkal együtt lehet alkalmazni. Nagyobb hőszivattyú fűtési teljesítmény esetén jelentősen megnő a kollektor-szőnyeg nyomásvesztesége. Hőszivattyú típusa VWF 57/4, 58/4 VWF 87/4, 88/4 Fűtési teljesítm. (B0/W35 (kw)) 5,2 8,9 Kollektor-készlet VWZ KK 8 VWZ KK 10 Osztó/gyűjtő / körök száma 1/8 1/12 Szőnyegek száma (db) 8 12 Helyszükséglet (m 2 ) Vaillant Saunier Duval Kft. 119 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

120 A kompakt kollektor fektetése A fektetési felületet homokkal kell szintbe hozni. A kollektor mező töltése előtt a kollektorokat vastag homokréteggel kell befedni. Az osztástávolsággal, talajviszonyokkal kapcsolatos adatokat a fektetést ismertető útmutatóból kell venni. Kompakt kollektor fektetése Hidraulikai kialakítás Az összes, egyedi szőnyeg az osztóra csatlakozik, ahol minden kört áramlás-szabályozó szelep segítségével kell hidraulikusan kiegyenlíteni. A hőszivattyú és az osztó közötti összekötő vezetékként PE cső használható, amit a mindenkori hossz függvényében ennek megfelelően túl kell méretezni. Az osztó csatlakozó mérete a 8-as kollektor-szőnyeg esetén DA 40, a 12-es kollektor-szőnyegnél pedig DA 50. A kollektor mező szőnyegének csővezetékei oxigéndiffúzió ellen nem védettek, ezért javasolt a bronzházas vagy az erre alkalmas talajköri szivattyú alkalmazása. A szerelési munkák végeztével a tömörséget 10 bar nagyságú nyomáson és 4 órás időtartam alatt kell elvégezni. A hőhordozó körök bekötését osztó/gyűjtő egység segítségével vagy az úgynevezett Tichelmann-elv szerint lehet elvégezni. Osztó/gyűjtő egység Vaillant Saunier Duval Kft. 120 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

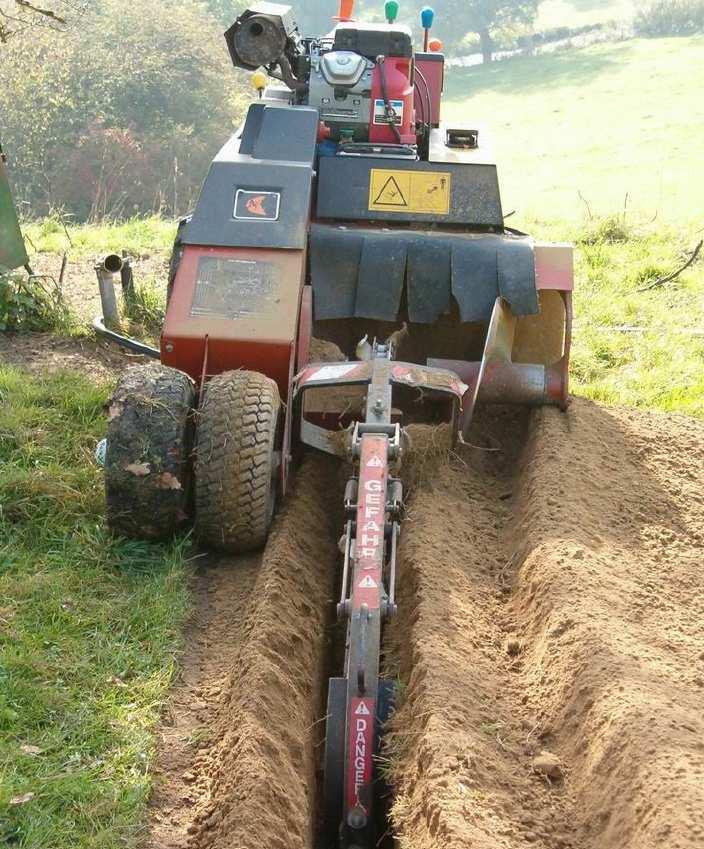

121 Árok kollektorok fektetése Ennél az alkalmazásnál egy kb. 1,3 3,0 m mély árkot ásnak, ahol a kollektor csővezetékei egymás felett helyezkednek el az árok falán. Ezt követően az árkot földdel töltik fel. Alapvetően kétféle eljárás létezik: sok földmunkával járó árokásás vagy az egyszer elvégzett árokmarás. Ez az eljárás a szabad terepen végzett kábelfektetésből származik, ahol egy kis gép egy kb. 10 cm széles és megfelelő mélységű árkot mar. A csővezetéket közvetlenül a gép fekteti a gödörbe. Ez az eljárás egy viszonylag gyors kábelfektetési eljárás. Árokmarás Néhány paraméter határozza azt meg, hogy a végén melyik kollektor típus kerül alkalmazásra. Abban az esetben, ha a telek túl kicsi, nagy a valószínűsége annak, hogy nem lehet fektetni talaj kollektort. Kis telekméretre alkalmasabb az árok, illetve a mélyfúrás. Nagyobb telkek esetén ajánlatos az árokmarással kombinált szondafektetés, mert itt kevésbé mérvadó a bér-, illetve gépköltség. Árok kollektor Vaillant Saunier Duval Kft. 121 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

122 Energiakosarak fektetése A spirálformájú energiakosár függőleges fúrással vagy árokásással, 2 4 méter mélységben helyezkedik el a talajszint alatt. A talajszondához, illetve talaj kollektorhoz hasonlóan a talajkéregből vonható ki a földben tárolt környezeti hőenergia. Az energiakosár különösen alacsony energiaszükségletű családi házakhoz alkalmas. További előnye még, hogy kisebb telekméret esetén is beépíthető. Az energiakosár a legjobb alternatíva ott, ahol a telek adottságai nem alkalmasak a mélyfúrásra, illetve ahol a helyi adottságok miatt nem lehet kollektort telepíteni. Ezen kívül a talaj menti fagyból adódó rizikó az energiakosár telepítésénél jóval kisebb, mint az alternatív eljárásoknál. A méretezés alapjai Az energiakosarak telepítéséhez egy szabad, kosaranként legalább 10 m 2 területű szabad felület szükséges. Ezen kívül szabad hozzáférést kell biztosítani a kotrógép számára. Figyelembe kell venni a meglévő fáktól, épületektől és a különböző vezetékektől mért távolságokat. El kell kerülni a mély gyökérzetű fák és a túl sűrűn beépített kosarak kombinációját. Összességében legalább m minimális távolságot kell tartani mindenféle tárgytól és vezetéktől. A fűtési üzem alatt egy 30%-os töménységű glikol-víz-keverék kering át egy spirálformájú, 75 és 200 méter közötti hosszúságú csővezetéken, annak 0,7-2 kw-os kihozatalai teljesítményével. A talajkéregből itt elvont hő a hőszivattyú által a fűtési vízhőmérsékletre adódik át. Telepítés Az energiakosarakat párhuzamosan vagy egymással sorba kötve lehet kapcsolni. A kosár átmérőjének függvényében 5 és 7 méter közötti távolságot kell biztosítani. A behelyezés után 1-4-es osztályú, éles köveket nem tartalmazó homokkal kell azt betemetni és vízzel újból feltölteni. Ez többek között a megbolygatott talajréteg regenerálódását segíti elő. Az energiakosár elvi sémája Vaillant Saunier Duval Kft. 122 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

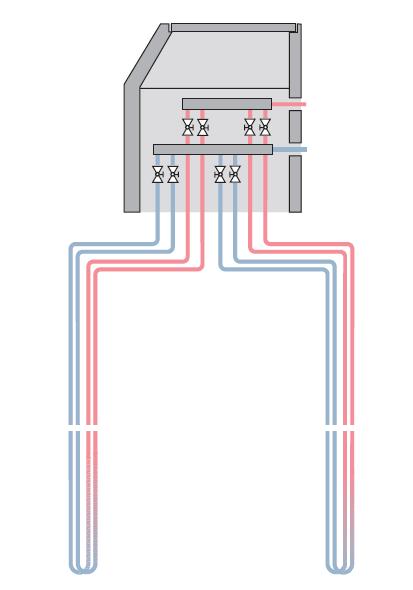

123 A hőhordozó kollektorok / talajszondák csatlakoztatási lehetőségei A hőhordozó körfolyamatok bekötése kizárólag osztó/gyűjtő egységgel vagy az úgynevezett Tichelmannbekötés szerint történik. Az osztó/gyűjtő egységre történő bekötés előnyei: - Az elzáró szerelvények segítségével minden egyes kör egyenként tölthető fel. - Eltérő hosszúságú körök esetén átfolyás-határoló/mennyiségszabályozó segítségével lehet a szükséges tömegáramot beállítani. Kollektor bekötés osztó/gyűjtővel A Tichelmann-elv szerinti bekötés előnyei: - Olcsóbb, mint az osztó/gyűjtő egység. - Nincs szükség aknára, az összekötő T-idomok a talajba fektethetőek. - A Tichelmann bekötést csak 4 körig javasolt használni. A Tichelmann-elv szerinti bekötés hátrányai: - Nehezebb a körök légtelenítése. - Az egyes körök egyenként nem zárhatók el. Kollektor bekötés osztó/gyűjtővel Vaillant Saunier Duval Kft. 123 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

124 A hőszivattyú és az osztó/gyűjtő egység közötti összekötő vezeték minimális átmérő szükséglete Hőszivattyú típusa 20 méterig 60 méterig VWF 57/4, 58/4 DA 32 x 2,9 mm* DA 32 x 2,9 mm* VWF 87/4, 88/4 DA 32 x 2,9 mm* DA 40 x 3,7 mm* VWF 117/4, 118/4 DA 40 x 3,7 mm* DA 50 x 4,6 mm* VWF 157/4 DA 40 x 3,7 mm* DA 50 x 4,6 mm* VWF 197/4 DA 40 x 3,7 mm* DA 50 x 4,6 mm* VWS 220/3 DA 50 x 4,6 mm* DA 50 x 4,6 mm* VWS 300/3 DA 63 x 5,8 mm* ** VWS 380/3 DA 63 x 5,8 mm* ** VWS 460/3 DA 75 x 6,8 mm* ** * PE 100, PN 16, SDR 11 ** A helyi adottságok függvényében kell méretezni. DA = Külső átmérő SDR = A külső átmérő és falvastagság viszonya PE 100 = 10 N/mm 2, teljesítmény osztály MRS 10 (minimum required strength). Legkisebb szilárdság N/mm 2 PN 16 = Megengedett üzemi nyomás (névleges nyomás 50 éves működési időnél és 20⁰C-on) A nyomásveszteség kiszámítása Abban az esetben, ha különböző közegek, mint pl.: folyadékok vagy gázok csővezetékekben, illetve csatornákban áramlanak, a határoló felületek érdessége, valamint a közeg belső viszkozitása miatt a súrlódás következtében veszteségeket szenvednek. A közeg tehát csak akkor tud áramolni, ha legyőzi ezeket a súrlódásokat. Ezt az ellenállást súrlódási nyomásveszteségnek nevezzük. Ismétlés: Pa (Pascal) = N/m 2 = 1,00 bar = 1.000,00 mbar = 10,00 mws (méter vízoszlop) = ,00 mmws A műszaki gyakorlatban különböző diagramok léteznek, amelyekből különböző névleges átmérők, illetve az átfolyt mennyiség függvényében a cső nyomásvesztesége, 1 méterre vonatkoztatva található meg. Ez a specifikus (fajlagos) érték a nyomásesés R, amit mbar/m, mmws/m vagy Pa/m egységben adnak meg a térfogatáram függvényében. Csősúrlódási diagram (32 x 2,9 sole, 40% glykosol) X Térfogatáram (m 3 /óra) Y Nyomásveszteség (mbar/m) Vaillant Saunier Duval Kft. 124 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

125 Történelmi okokból a gyakorlatban a nyomásveszteséget sokszor mws (méter vízoszlop) mértékegységben adják meg, mert az első fűtési rendszerek még nyitottak voltak, így a vízoszlop magasságát mérték, illetve a magasság pont a töltöttségi állapot mértéke volt, mert a mws közvetlenül a vízoszlop magasságától függ. Nyomásveszteség p = 8* λ * ρ * l π * d 2 * V = R * 2 5 t V 2 A nyomásveszteség a négyzetes térfogatáram függvénye, ezért az ábrázolására tökéletesen alkalmas a parabola, ahol a mindenkori csőátmérő (Rt) konstans, a folyadék mennyiségének és a cső hosszának mértékegysége pedig liter, valamint méter. A csőátmérő megduplázása a nyomásveszteséget 1/2 5, azaz 1/32-re csökkenti. A csővezetékeknél az átmérőre magadott adatok, mint például a 32 x 2,9 a 32 mm-es külső átmérőre, a 2,9 mm pedig falvastagságra vonatkozik, ugyanúgy mm-ben, azaz a belső átmérő ezek alapján 32 (2,9 x 2) = 26,2 mm. Ez a forma minden egyes névleges átmérőre érvényes, tehát például az 54 x 2,0 méretű rézből készült csővezetékre is. Egyes országokban ahol nem használják az SI mértékegységeket ettől eltérő adatokkal is találkozhatunk. Tudnivaló A csővezetékek és a szonda méretezését a hőszivattyú műszaki adatai alapján kell elvégezni. 8.2 Hőforrások víz/víz hőszivattyúk számára A kutak kialakítása (talajvíz-hasznosítás) A talajvíz a legkiadósabb hőforrás. Állandó, egész éves 8-10 C fokos hőmérsékletének köszönhetően a többi rendszerhez képest ennél a megoldásnál lehet a legmagasabb teljesítményt kinyerni. A talajvizet a szívókútból búvárszivattyú hozza fel a hőszivattyúhoz, amely a hasznosítás után egy nyelőkútba kerül. A szívó- és nyelőkutakat minimum 15 méter távolságra kell egymáshoz képest elhelyezni. Talajvizet hasznosító hőszivattyú esetén a következő követelményeket kell figyelembe venni: - A kielégítő talajvíz-hozam maximum 15 méteres mélységből biztosítható. - Döntő jelentősége van a kinyerhető maximális vízmennyiségnek és a talajvíz minőségének. - A hőszivattyú teljesítményének szempontjából nagyon fontos a talajvíz hőmérséklete. - A talajvíz folyásirányának figyelembe vétele mellett a szívó kutat a nyelőkút elé kell fúrni. Ellenkező esetben a ledugulás veszélye áll fenn (a levegő oxigéntartalma a talajvízben a vas oxidációját eredményezi, ennek következtében ledugulhat a nyelőkút). - Ennek a hőforrásnak az általános hátránya, hogy komolyabb tervezési előkészületeket igényel, a nagyobb teljesítményű talajvíz szivattyúk pedig magasabb üzemeltetési költséget eredményeznek. - Adott esetben vízminőség függvényében szükség lehet egy köztes hőcserélőre, illetve kiegészítő szivattyúra. A talajvíz hőjének hasznosítása adott esetben engedélyekhez kötött. A talajvízben oldott anyagok ingadozása, valamint az abból adódó talajvíz minőség miatt a Vaillant víz/víz típusú hőszivattyús rendszerei csak szondás hőszivattyúval, beleértve a köztes hőcserélőt állnak rendelkezésre. Vaillant Saunier Duval Kft. 125 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

126 1 Fúrással kialakított tömítés 2 Záró cső (acél) 3 Betonozott tömítés 4 Bevezető cső 5 Szűrőcső 6 Szűrőkavics 7 Posványcső 8 Töltés * Talajvíz szint Alapvető követelmények Hőforrásként használt talajvíz esetén a legmagasabb átlagos hőmérsékletek állnak rendelkezésre, ezért a többi hőszivattyús rendszerhez képest itt a legmagasabb a teljesítmény-jelzőszám és az éves munkaszám. Bizonyos területeken azért is szükséges inkább a talajvíz hőmérsékletének csökkentése (egészen kb. 5ºC fokra), mert sokhelyütt jelentős mértékben emelik a talajvíz hőmérsékletét a kultúrnövények. A fúrt kút aknája Engedélyek A talajvíz felvétele és ismételt bevezetése esetén az alábbi vízvédelmi célokat kell figyelembe venni: - A használt vizet a gyakorlatban ugyanabba a talajvízbe kell visszavezetni, ahonnan előzőleg az ki lett véve. - Minden esetben ki kell zárni a talajvíz káros szennyeződését. - Csak olyan munkaközeg alkalmazható, amelyben az anyagok koncentrációja nem éri el azt a szintet, amely szivárgás vagy baleset esetén az emberre, illetve a környezetre káros lehet. - A lehűlt, illetve felmelegedett vizet egy másik furat útján kell biztonsággal visszavezetni a már használt talajvíz vezetékbe. - Abban az esetben, ha több vízrétegen kell áttörni, akkor az eredeti állapotoknak megfelelő tömörséget kell biztosítani. - A fúráshoz használt folyadék a talajvízre nem lehet ártalmas, ezért csak tiszta vizet szabad használni. A búvárszivattyú emelőmagassága A búvárszivattyú szükséges emelőmagassága = a hőszivattyú belső nyomásvesztesége (mws) + a csővezetékek nyomásvesztesége (mws) + a kút mélysége (m) A búvárszivattyú szükséges emelőmagassága = a hőszivattyú belső nyomásvesztesége (mws) + 10,2 mws + 15 mws* * A talajvíz elvétel maximálisan alkalmazható mélysége mws = méter vízoszlop Vaillant Saunier Duval Kft. 126 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

127 Tervezés Hőforrásként használt hőszivattyús rendszer kialakítása során alapvetően három szempontot kell figyelembe venni: - Talajvíz mennyiség - A hasznosítandó talajvíz ér maximális mélysége - Talajvíz minőség Talajvíz mennyiség A szükséges talajvíz mennyisége az alábbi képlet segítségével számítható ki: V GW = ( Q th P T el GW ) *860 VGW Qth Pel TGW = szükséges talajvíz mennyiség (l/h) = a hőszivattyú fűtési teljesítménye (kw) = a hőszivattyú teljesítmény-felvétele (kw) = a talajvíz választott lehűlése (K) A talajvíz a gyakorlatban kb. 3 K-t hűl, amely kw-onként kb. 240 l/óra fűtési teljesítménynek felel meg. A hasznosítandó talajvíz ér maximális mélysége A családi és ikerházak fűtésére használt talajvíz mélysége a búvárszivattyú csatlakozási teljesítménye alapján nem feküdhet 15 méternél mélyebben. Ezt azonban egyedi esetekben felül kell vizsgálni, mert nagyobb objektumok esetén gazdaságosabb lehet a szükséges talajvíz mennyiséget mélyebben fekvő rétegekből venni. Talajvíz minőség A kút élettartalmát döntő mértékben a leginkább befolyásoló jelenség az elokkerosodás. Az elokkerosodás fogalma alatt a vízben fel nem oldódó vas és mangánvegyületek képződését, illetve lerakódását értjük. Az elokkerosodás előfeltétele a vas és mangánionok vízben oldott vegyületeinek jelenléte a talajvízben. A kémiai elokkerosodás az oxigén talajvízbe jutása útján (pl. a talajvíz nyelőkúton történő visszavezetésének környezetében) jön létre. Ebből kifolyólag a szívó és nyelőkutak csővezetékeinek végét kellően mélyre kell vezetni a talajvíz szintje alá, hogy megelőzhető legyen a víz oxigénfelvétele. A korrózió komplex és különböző tényezők által befolyásolt folyamat. A hőszivattyú talajvízzel történő közvetlen üzemeltetése számos, korróziót okozó jelenséggel jár. Ezek a tényezők azonban vízminta analízissel nagyon pontosan meghatározhatók. A következő oldalon található táblázat teljes körű áttekintést ad azokról az értékekről, amelyek a talajvíz minőségét alapvetően befolyásolják. A hőszivattyúban nem rakódhat le szilád halmazállapotú részecske (pl.: homokszemcse). A hőszivattyút ellátó forrásvezetéket minden esetben egy teljesen és mindkét irányban átöblíthető finomszűrővel (350 mikrométer) kell telepíteni. Keménységi tartomány 1 mmol CaCO 3/l ºdH Lágy < 1,5 < 8,4 Közepes 1,5 < 2,5 8,4 < 14 Kemény > 2,5 > 14 Egység ºdH ºe ºfH ppm mval/l mmol/l Német fok 1 ºdH 1 1,253 1,78 17,8 0,357 0,1783 Angol fok 1 ºe 0, ,43 14,3 0,285 0,142 Francia fok 1 ºfH 0,560 0, ,2 0,1 ppm CaCO3 (USA) 1 ppm 0,056 0,07 0,1 1 0,02 0,01 mval/l alkáli-földion 1 mval/l 2,8 3, ,50 mmol/l alkáli-földion 1 mmol/l 5,6 7,02 10,0 100,0 2,0 1 Vaillant Saunier Duval Kft. 127 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

128 A hőszivattyú nyomásvesztesége Egység VWF 57/4 VWF 58/4 VWF 87/4 VWF 88/4 VWF 117/4 VWF 118/4 VWF 157/4 VWF 197/4 fluocollect nyomásveszteség mbar Csővez. / szerelv. nyomásveszt. 1) mbar Kutak nyomásvesztesége 2) mbar Búvársziv. szüks. em. magassága mbar Hőforrás kör névl. térfogatárama l/óra Grundfos SP búvárszivattyú - 3A-6 3A-6 2A-18 2A-18 5A-6 5A-6 5A-8 5A-12 Wilo TWI búvárszivattyú B B B B B B Feltételezések a búvárszivattyú kiválasztásához: 1) A szűrők / csővezetékek / szerelvények nyomásvesztesége = 3,5 mws 2) A talajvíz tükör mélysége max. 15 mws = méter vízoszlop (1 kpa = 10 mbar = 102 mws) B B AlfaNova lemezes hőcserélők Egység VWS 220/3 VWS 300/3 VWS 380/3 VWS 460/3 Köztes hőcserélővel Az AlfaNova lemezes hőcs. nyomásvesztesége mbar Csővezeték / szerelvények nyomásvesztesége 1) mbar Kutak nyomásvesztesége 2) mbar Búvárszivattyú szükséges emelőmagassága mbar Hőforrás kör névl. térfogatárama l/óra Grundfos SP búvárszivattyú - 8A-7 8A-10 14A-7 14A-7 Wilo TWI búvárszivattyú B B B E3 Feltételezések a búvárszivattyú kiválasztásához: 1) A szűrők / csővezetékek / szerelvények nyomásvesztesége = 3,5 mws 2) A talajvíz tükör mélysége max. 15 mws = méter vízoszlop (1 kpa = 10 mbar = 102 mws) Vaillant Saunier Duval Kft. 128 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

129 Wilo búvárszivattyú kiválasztás Hőszivattyú Köztes hőcs. átfolyás min. (m 3 /óra) Köztes hőcs. nyomásveszt. (mws) min. Kútmélység geodetikus magasság (mws) Csövek nyomásveszt. (mws), beleértve 1,5 m bekötő cső Teljes nyomásveszt. (mws) Wilo búvárszivattyú VWF 57/4 1,45 1,1 10 3,5 14,6 TWU C- QC-DM-GT 1,45 1,1 15 3,5 19,6 TWU C- QC-DM-GT 1,45 1,1 20 3,5 24,6 TWU C- QC-DM VWF 58/4 1,45 1,1 10 3,5 14,6 TWU C- QC-DM-GT 1,45 1,1 15 3,5 19,6 TWU C- QC-DM-GT 1,45 1,1 20 3,5 24,6 TWU C- QC-DM VWF 87/4 2,24 2,3 10 3,5 15,8 TWU C- QC-DM-GT 2,24 2,3 15 3,5 20,8 TWU C- QC-GT-DM 2,24 2,3 20 3,5 25,8 TWU C- QC-GT-DM VWF 88/4 2,24 2,3 10 3,5 15,8 TWU C- QC-DM-GT 2,24 2,3 15 3,5 20,8 TWU C- QC-GT-DM 2,24 2,3 20 3,5 25,8 TWU C- QC-GT-DM VWF 117/4 3,5 5,2 10 3,5 18,7 TWU C- QC-GT-DM 3,5 5,2 15 3,5 23,7 TWU C- QC-DM 3,5 5,2 20 3,5 28,7 TWU C- QC-DM VWF 118/4 3,5 5,2 10 3,5 18,7 TWU C- QC-GT-DM 3,5 5,2 15 3,5 23,7 TWU C- QC-DM 3,5 5,2 20 3,5 28,7 TWU C- QC-DM VWF 157/4 4,54 2,7 10 3,5 16,2 TWU C- QC-DM 5,54 2,7 15 3,5 21,2 TWU C- QC-DM 5,54 2,7 20 3,5 26,2 TWI C- QC VWF 197/4 5,48 3,6 10 3,5 17,1 TWI C- QC-DM 5,48 3,6 15 3,5 22,1 TWI C- QC 5,48 3,6 20 3,5 27,1 TWI C- QC VWS 220/3 6,417 2,0 10 3,5 15,5 TWI C- DM 6,417 2,0 15 3,5 20,5 TWI C- DM 6,417 2,0 20 3,5 25,5 TWI C- DM VWS 300/3 8,76 2,0 10 3,5 15,5 TWI C- DM 8,76 2,0 15 3,5 20,5 TWI C- DM 8,76 2,0 20 3,5 25,5 TWI C- DM VWS 380/3 10,8 2,0 10 3,5 15,5 TWI C- DM 10,8 2,0 15 3,5 20,5 TWI C- DM 10,8 2,0 20 3,5 25,5 TWI C- DM VWS 460/3 13,08 2,0 10 3,5 15,5 TWI C- DM 13,08 2,0 15 3,5 20,5 TWI C- DM 13,08 2,0 20 3,5 25,5 TWI C- DM Wilo rend. szám Vaillant Saunier Duval Kft. 129 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

130 Hőszivattyús rendszer talajvizet hasznosító kutas rendszerrel és köztes hőcserélővel A köztes hőcserélővel kialakított talajvíz kutas rendszer elvi sémája 1 Hőhordozó közeg tágulási tartály (fluocollect talajvíz modul) 2 Hőmérő 3 Töltő- és ürítő csapok (fluocollect talajvíz modul) 4 Köztes hőcserélő (fluocollect talajvíz modul) 5 Elzáró szelep 6 Szívókút 7 Nyelőkút 8 Szellőzővel ellátott fedél (megakadályozza a kisállatok és a felszíni víz bejutását) 9 Emelőcső 10 Ejtőcső, lég tömör és korrózió ellen védett (a talajvíz szintje alá vezetve) 11 Búvárszivattyú 12 Kaviccsal töltött szűrőcső 13 Szűrőcső 14 Légleválasztó a A kutakhoz vezető csővezetékeket ejtéssel kell fektetni a fagymentes rétegben (kb. 1,0-1,5 méter) b A talajvíz-szint maximális mélysége nem lépheti át a 15 métert c Kutak közötti távolság (legalább 15 méter) d A talajvíz folyásiránya a szívó kúttól a nyelőkút felé Az ábra nem mutatja a szűrőket, valamint a töltő és ürítő csapokat. Vaillant Saunier Duval Kft. 130 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

131 Abban az esetben alkalmazzuk, ha a talajvíz olyan mértékű koncentrációban tartalmaz adalékokat, amelyek a hőszivattyú párologtatójában korróziót, illetve lerakódásokat (iszaposodás) okozhatnak. Ennek elkerülése érdekében a kút és a hőszivattyú közé hőcserélőt kell beépíteni. Károsodás esetén a hőcserélő tisztítási célokból könnyen kiszerelhető anélkül, hogy a beavatkozás érintené a hőszivattyú hűtőkörét. Erre lett megalkotva a fluocollect. A kb. 3 K veszteség (hőveszteség a köztes hőcserélőn) a talajhő/víz hőszivattyúhoz képest a magas talajvíz hőmérséklet miatt elhanyagolható. A szívó- és nyelőkutakat kb. 15 méter távolságra kell egymástól elhelyezni, ahol a szívókút a talajvíz folyásirányához képest mindig a nyelőkút előtt helyezkedik el. Tavakból származó vízfelhasználás esetén általában csak köztes kör használatából indulhatunk ki. A köztes kört 30%-os töménységű Vaillant hőhordozó folyadékkal kell feltölteni. Tudnivaló A flexotherm hőszivattyúnál a hőforrás kiválasztását az Installációs asszisztens alatt kell elvégezni. Ezt a beállítást lekérdezi a vezérlés. A geotherm hőszivattyúknál a fagyvédelmi beállítást -10⁰C-ról +4⁰C-ra kell megváltoztatni. A szivattyús körfolyamat rendszersémája A szivattyús körfolyamat rendszersémája 1 fluocollect talajvíz modul 2 Szívókút 3 Nyelőkút 4 Nyomásmérő 5 Strang-szabályozó szelep 6 Átfolyás mérő (pl.: vízóra) 7 Légtelenítő szelep 8 Lefolyó a csatorna felé 9 Szűrő 10 Ürítő csap 11 Elzáró szelep 12 Visszacsapó szelep 13 Búvárszivattyú 14 Statikus víztükör 15 Dinamikus víztükör 16 Kavicsos feltöltés Vaillant Saunier Duval Kft. 131 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

132 Tudnivaló A szükséges vízmennyiség beállításához strang-szabályozó szelep és/vagy átfolyás mérő (pl.: vízóra) beépítése szükséges a kútfejen vagy a hőszivattyú után! Túlságosan alacsony nyomásveszteségek mellett drasztikusan csökken a búvárszivattyú élettartama! Azt javasoljuk, hogy a hőszivattyú utáni vezetéket először a födémnél vezesse, és csak azt követően a nyelő kutakhoz! Az alkotóelemek bemutatása - A szivattyút a szívó kútban, egy kellő teherbírású emelővezetékre függesztve kell beépíteni - Vízszint lefedettség legalább 1 m stabil dinamikus vízszint a szivattyú teljes emelőmagassága mellett - A szivattyúba történő beáramlásnak alulról felfelé kell történnie, hogy biztosítható legyen a motor kellő hűtése (azaz a szivattyút a szűrőszakasz után kell beépíteni) - A motor palástja mentén legalább 0,2 m/s áramlási sebességnek kell létrejönnie. Amennyiben ez nagyobb kútátmérők esetén nem érhető el, akkor megfelelő hűtőköpenyről kell gondoskodni - A kút talpához képest kellően nagy távolságot (legalább 0,5 1 m) kell tartani, hogy ne lehessen a lerakódott elemeket vagy az iszapot felszívni - A rugó terhelésű visszacsapó szelepet 1 méterrel kell a dinamikus víztükör fölé beépíteni - Opcionálisan előfojtó szelep használható. Ennek a záró szelepnek az alkalmazását a szívó kutakban javasoljuk, ha az emelőmagasság többlete több mint 4-5 méter. Ahhoz, hogy a fojtást a technikai helyiség strang-szabályozó szelepén alacsony értéken tarthassuk, ezt az eszközt használjuk, amellyel ráadásul megelőzhetők az épületbe belépő kútvíz áramlási zajai - A hőszivattyú hőcserélője és az emelővezeték közötti vízszintes csővezeték a lehető legrövidebb legyen, valamint azt a hőszivattyú felé legalább 5%-os lejtéssel fektessük. Az áramlási sebesség legfeljebb 1 m/s lehet, hogy ne tudjon a levegő kiválni és összegyűlni a vízszintes csővezetékben. Leürítési lehetőséget biztosítani kell. - A hőszivattyú (és ezzel a hőcserélő modul) kilépő pontján egy nyomásmérőt kell felszerelni - Az átfolyt vízmennyiség beállítására és határolására, valamint a szükséges minimum nyomás betartására kiegészítésként egy strang-szabályozó szelep szükséges. Használjon jó minőségű terméket és azt a mindenkori szelep javasolt munkatartományán belül méretezze. A normál elzáró szelepek (ferde ülékű szelepek) vagy golyós csapok erre a túl magas zajkeltés miatt nem alkalmasak. A szükséges fojtást 4-5 méter felett a szívókútban kell előfojtással ellátni. - A strang-szabályozó szelep utáni vezetéket legalább 1 méter hosszan kell függőlegesen felfelé vezetni és a visszatérő vezetékbe a nyelőkúthoz (esővízszikkasztó) bekötni. A visszatérő vezetéket a búvárszivattyú mélységéig kell fektetni - Javasoljuk, hogy a függőleges vezetéket átfolyás jelzővel (pl.: vízóra) lássa el - A légtelenítő szelepet (legalább 1 ) kb. 0,3 méterrel helyezze a visszatérő vezeték betorkollása fölé - A légtelenítő szelep lefolyójának légoldali csatlakozását szifonon keresztül vezesse a csatornába A légtelenítő szelep segítségével a visszatérő vezetékben képződő vákuumot kiegyenlítéssel hátráltatjuk. Erre feltétlenül szükség van, hogy a túl csekély emelőmagassággal történő működést és ezzel a maximális mennyiség meghaladását, valamint az abból adódó szivattyú károsodást megelőzhessük. A kútvíz minőségével kapcsolatos követelmények Amennyiben Ön a VWF 57/4 hőszivattyút kútvizes körrel szeretné használni, erre a célra szereljen be egy köztes hőcserélőt, mint például a fluocollect VWW 11/4 SI. A kútkörbe feltétlenül be kell építeni egy átfolyás felügyelőt. Az átfolyás felügyelet a kútkör vízáramlását figyeli és az a helyszínen biztosítandó. Az átfolyás felügyelet beépítését az átfolyás felügyeleten jelzett áramlási iránynak megfelelően kell elvégezni. Függetlenül a jogi szabályoktól, az alábbi táblázatban megadott adatok alapján mindenképpen vízminta analízist kell végeztetni a kútvíz minőségének megítéléséhez, valamint annak eldöntéséhez, alkalmazható-e a kútvíz hőforrásként. A flexotherm és flexocompact hőszivattyúkhoz minden esetben a fluocollect talajvíz modult kell beépíteni. A megadott adatok határértékei a nikkel esetén mértékadók, ugyanis a fluocollect talajvíz modul egy nikkellel forrasztott nemesacél lemezes hőcserélőt tartalmaz. Abban az esetben, ha a nikkelre vonatkozó Vaillant Saunier Duval Kft. 132 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

133 oszlopban a jellemző tulajdonság alkalmatlan, vagy két paraméter esetén a kritikus érvényes, nem engedélyezett a működés. Oldott anyag a vízben Koncentráció (mg/liter) Nikkel Oldott anyag a vízben Koncentráció (mg/liter) Nikkel Vas (Fe), oldott ** < 0,2 Szulfát (SO3) 2 < 70 > 0,2 -** Mangán (Mn), oldott ** < 0,1 > > 0,1 -** Hidr. karb. (HCO3) < 70 Alumínium (Al), oldott < 0, > 0,2 > 300 Kénhidrogén (H2S) < 0,05 (HCO3)/(SO4) 2 viszony < 1 > 0,05 - > 1 Szulfid (SO3) < 1 Klorid (Cl)- < 300 Klórgáz (Cl2) < 0,5 > 300 0,5 5 Nitrát (NO3), oldott < 100 > 5 > 100 Ammónia (NH3) < 2 Optikai tulajdonságok *** Világos, színtelen 2 20 Víz, összes keménység 4,0 8,5 > 20 ph-érték < 6,0 Szén-dioxid (CO2) < 5 6 7,5 / ,5 9,0 > 20 > 9 Oxigén (O2) < 2 Elektromos vezetőképesség < 10 > 2 20ºC-on (µs/cm) > 500 ** Annak érdekében, hogy elkerüljük a nyelőkút elokkerosodását, feltétlenül be kell tartani a vas (Fe) < 0,2 mg/liter és a mangán (Mn) < 0,1 mg/liter előírt határértékeit. *** A jogi rendeletektől függetlenül a talajvíz nem tartalmazhat üledékeket, illetve lerakódást okozó anyagokat. A finom szennyezőanyagok, amelyek a víz kocsonyásodását okozzák, nem szűrhetők ki. Ezek a párologtatóban lerakódhatnak és ronthatják a hőátadást. normál esetben jó ellenállás korrózió-veszély, amennyiben több kritérium -al jelölt: kritikus - alkalmatlan Vaillant Saunier Duval Kft. 133 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

134 8.3 Hőforrások a levegő/víz hőszivattyúk számára Levegő kollektorok tervezése A külső levegő igényli a legkisebb befektetést a hőforrás felhasználására. A levegő/víz hőszivattyú hőforrásként a Nap által felmelegített környezeti levegőt használja, ami mindenütt és korlátlan mennyiségben rendelkezésre áll. A környezeti levegő az évszakok változása miatt jelentős hőmérséklet ingadozásoknak van kitéve. Így ennek a hőforrásnak a hőmérséklete télen, tehát a legnagyobb hőszükségletek idején elég alacsony, ami a levegő/víz hőszivattyút kevésbé hatékonnyá teszi, mint talajhoz kapcsolódó rendszerek. Általános tervezési alapok A levegő/víz hőszivattyú egészen -20⁰C külső léghőmérsékletig képes még fűtési hőt termelni. Az optimális tervezés ellenére az épület fűtéséhez szükséges hőszükséglet extrém alacsony léghőmérsékletek mellett már nem fedhető teljes mértékben le. Ezért ilyenkor egy, a hőszivattyúba beépített elektromos fűtőpatron (9 kw) kapcsol be a bivalens pont elérésekor. Az új hőszivattyú kompresszorral a hőszivattyú az alacsonyabb hőforrás hőmérsékletekre van optimálisan kialakítva, ezáltal biztosított a magas éves munkaszám (JAZ). Engedélyek A levegő/víz hőszivattyúk nem engedély köteles termékek. Irányelveket, különösen a hangképződés területén azonban figyelembe kell venni. Éppen ezért a tervezés során fontos szempont a ventilátor zajképzése. A tervezés során figyelemmel kell lenni a megfelelő felállítási helyre és a telekhatárokhoz képesti távolságokra. Ezen kívül a hőszivattyú kiválasztásánál nem szabad megfeledkezni arról sem, hogy a hőforrásnak (külső levegő) nagy hőmérséklet-ingadozásai vannak. A levegő/víz hőszivattyúk legnagyobb előnye egyrészt az alacsony beruházási költségekben, másrészt abban rejlik, hogy a levegő egyedülálló hasznosításának lehetőségét gyakorlott fűtésszerelők is el tudják sajátítani. A levegő/víz hőszivattyúkkal ezen kívül a régi fűtési rendszerek probléma-mentes felújítása lehetséges. Figyelembe kell azonban venni a hőszivattyús rendszerek maximális rendszerhőmérsékletét (kb. 65⁰C a flexotherm, illetve 55⁰C az arotherm hőszivattyúk esetén). A beltéri egységek csekély helyszükséglete által egyszerűen lecserélhetők a régi hőtermelők. A zajképződés egy technikai minimumra csökkent, ez a hatás a ventilátor igényfüggő fordulatszám illesztése által erősödik a hőszivattyú mindenkor szükséges teljesítményének függvényben. A split rendszerű hűtőközeges rendszerekkel ellentétben a kültéri egységhez csak a hőhordozó közeg áramlik, azonban maga a hűtőközeg nem. Ezért nem áll fenn a vezetékek jegesedésének veszélye és nincs hűtőközeg vezetékek hosszúságfüggő nyomásesésének negatív hatása a hűtési folyamatra. Ennek köszönhetően nincsenek hőveszteségek az épületen kívül. Tudnivalók a flexotherm készülékekhez A flexotherm levegő/víz hőszivattyú integrált hűtőkörrel rendelkező beltéri, és egy kültéri (arocollect) egységből áll, amely a környezeti hőt (levegő) veszi fel. A beltéri felállítás leegyszerűsíti a szervizelési műveleteket, óvja a hőszivattyút az időjárás behatásaitól és áramszünet esetén is védelmet nyújt a fagykárok ellen. A kül- és beltéri egység közötti távolság akár 30 méter lehet, ezért rugalmas a kültéri egység felállítása. A környezeti hő egy közbeiktatott hőhordozó körön keresztül jut el a hűtőkör párologtatójához. Abban az esetben, ha a vezetékeket beépített felületek (épületek, teraszok, járdák) alatt kell fektetni, feltétlenül szükség van hőszigetelésre, amely -28⁰C közeghőmérsékletig képes a fagyképződések megelőzésére. A PE vezetékek akár a felszínen is fektethetők. Ilyenkor páradiffúzió elleni hőszigetelést javaslunk a kondenzvíz képződés elkerülése, valamint az UV-sugárzás elleni védelem végett. Ezen kívül azt is figyelembe kell venni, hogy 5C alatti külső hőmérsékleteknél a kültéri egység környezetében fagyképződés lehetséges, ami a járdákon csúszásveszélyt okozhat. A levegő/víz hőszivattyúk a teljesítmény nagysága alapján egy beltéri és - egy kültéri egységből (10 kw-ig) vagy - két kültéri egységből (15/19 kw) állnak. Vaillant Saunier Duval Kft. 134 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

135 A szükséges mennyiségű hőhordozó közeg kiszámítása Határozza meg a hőhordozó folyadék szükséges mennyiségét az alábbi táblázat adatai alapján. A kiszámított mennyiséghez adjon hozzá egy 10 literes tartalékot, hogy megkönnyítse az öblítési folyamatot. A megmaradt mennyiséget írja fel a kannára a hőhordozó közeg koncentrációjának típusával, majd adja át a kannát a beüzemelés után az üzemeltetőnek, hogy egy esetleges utánfűtés esetén rendelkezésre álljon a hőhordozó közeg. A hőhordozó közeg mennyisége, terméktípusokra bontva A hőhordozó közeg mennyisége a termékben, Összesen literben (+/- 1 liter) VWF 5x/4 + VWL 11/4 SA 2, ,5 VWF 57/4 S1 + VWL 11/4 SA 2, ,5 VWF 8x/4 + VWL 11/4 SA 3, ,1 VWF 87/4 S1 + VWL 11/4 SA 3, ,1 VWF 11x/4 + VWL 11/4 SA 3, ,6 VWF 117/4 S1 + VWL 11/4 SA 3, ,6 VWF 157/4 + 2 x VWL 11/4 SA 4, ,5 VWF 157/4 S1 + 2 x VWL 11/4 SA 4, ,5 VWF 197/4 + 2 x VWL 11/4 SA 5, ,3 VWF 197/4 S1 + 2 x VWL 11/4 SA 5, ,3 A hőhordozó közeg mennyisége, csőtípus függvényében Csőtípus Hőhordozó közeg mennyiség / csőhossz méter DN 40 0,8 DN 50 1,26 Például: VWF 197/4 + VWL 11/4 SA és 60 méter DN 50 PE-cső az alábbi teljes űrtartalom adódik, literben: 5,3 + 2 x x 1, (tartalék) = 129 liter Vaillant Saunier Duval Kft. 135 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

136 flexotherm 11 kw-ig, egyetlen arocollect kültéri egységgel 6 és 10 kw közötti flexotherm hőszivattyú arocollect kültéri egységgel Jelmagyarázat 1 Nyomásmérővel és elzáró szerelvénnyel ellátott töltőállomás 2 Hőmérő 3 Membrános tágulási tartály 3a Biztonsági szelep 4 Légleválasztó a A vezetékek távolsága, egymáshoz képest: min. 0,7 m b A kültéri egység távolsága a telekhatárhoz képest, min. 0,5 m c A kültéri egység távolsága az épülethez képest, kb. 0,5 m d 1,5 méter távolság a hideg- és szennyvíz, valamint az esővíz vezetékekhez képest A hőhordozó folyadék vezetékeinek fektetése 0,8 méteres mélységben történik. Vaillant Saunier Duval Kft. 136 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

137 flexotherm 14 és 17 kw-ig, 2 darab arocollect kültéri egységgel 14 és 17 kw közötti flexotherm hőszivattyú arocollect kültéri egységekkel Jelmagyarázat 1 Nyomásmérővel és elzáró szerelvénnyel ellátott töltőállomás 2 Hőmérő 3 Membrános tágulási tartály 3a Biztonsági szelep 4 Légleválasztó a A vezetékek távolsága, egymáshoz képest: min. 0,7 m b A kültéri egység távolsága a telekhatárhoz képest, min. 0,5 m c A kültéri egység távolsága az épülethez képest, kb. 0,5 m d A kültéri egységek egymás közötti távolsága: 0,5-5,0 m e 1,5 méter távolság a hideg- és szennyvíz, valamint az esővíz vezetékekhez képest A hőhordozó folyadék vezetékeinek fektetése 0,8 méteres mélységben történik. Tudnivaló A két kültéri egység között legkisebb távolság nagyobb legyen, mint 500 mm. A jobb hozzáférhetőség érdekében minden esetre a távolságnak legalább 1000 mm-nek, vagy ennél nagyobbnak kell lennie. A falhoz vagy a második kültéri egységhez történő kitörés nem engedélyezett. Vaillant Saunier Duval Kft. 137 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

138 Minimális oldaltávolságok Egy kültéri egység min. oldaltávolságai Betartandó oldaltávolságok egyetlen kültéri egység esetén. Elhelyezések Az arocollect elhelyezése Két kültéri egység min. oldaltávolságai Betartandó oldaltávolságok két kültéri egység esetén. A felállításhoz a külön tartozékként rendelhető talapzatot használja. Tartsa be a fent megadott minimális oldaltávolságokat, hogy biztosítható legyen a kielégítő légáram, valamint megkönnyíthetőek legyenek a karbantartási műveletek. Vaillant Saunier Duval Kft. 138 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

139 Biztosítsa, hogy kellő mértékű hely álljon rendelkezésre a hidraulikus vezetékek telepítéséhez. Abban az esetben, ha a terméket olyan területen kell felszerelni, ahol nagyon sok hó esik, gondoskodjon arról, hogy a hó ne tudjon a terméken felhalmozódni, valamint betarthatók legyenek az előző oldalon megadott minimális oldaltávolságok. Amennyiben ezt nem tudja biztosítani, akkor építsen be a fűtési körbe egy kiegészítő hőtermelőt. Amennyiben két kültéri egységet állt fel, akkor feltétlenül létesítsen ehhez betonalapzatot és használja a külön tartozékként kapható összekötő csőkészletet. Az arotherm hőszivattyúval kapcsolatos tudnivalók Az arotherm egy kompakt és helytakarékos, monoblokk felépítésű levegő/víz hőszivattyú, amelyben a teljes berendezés a kültéri egységben található. Osztott hűtési körű verziója az arotherm Split. Mindkettő hőszivattyú típust a szabadban kell felállítani. Igen alacsony külső léghőmérsékletek esetén a csúcsterhelések lefedésére a tartozékprogramban különböző modulok állnak rendelkezésre. A multimatic 700 energiaoptimalizált fűtésszabályozása azt a célt szolgálja, hogy a fűtési rendszer a lehető legtöbb környezeti energiát használja fel. A kültéri egység felállítási helye A kültéri egység egy kellő teherbírású, fagyásnak ellenálló és vízszintes kialakítású alapzatot igényel, amit a helyi adottságoknak és az építészeti szabályoknak megfelelően létesítettek. Javasoljuk az ürítő csövet is a keletkező kondenzátum elvezetésére. A bekötő vezetékek (hőforrás kör előremenő/visszatérő, elektromos vezetékek, valamint a kondenzvíz elvezetés) számára megfelelő bemélyedésekkel kell a talapzatot ellátni. A készülék kifújó oldala nem helyezhető el az épület irányába. A hőhordozó folyadékkal kapcsolatos követelmények A hőhordozó folyadék (desztillált) vízből áll, amelyhez hőhordozó-folyadék koncentrátumot kevertek. Adalékanyagként etilén glikolt javaslunk korróziót gátló adalékokkal. Régiónként változhat, hogy milyen hőhordozó folyadékok alkalmazhatók, éppen ezért informálódjon ezzel kapcsolatban az illetékes hatóságnál. A Vaillant a hőszivattyú üzemét csak az alábbi hőhordozó közeggel engedélyezi: - max. 44 térfogat %-os etilén-glikol Tudnivaló Ne használjon a hőhordozó közeg feltöltéséhez propilén glikolt (Tyfocor LS). Vaillant Saunier Duval Kft. 139 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

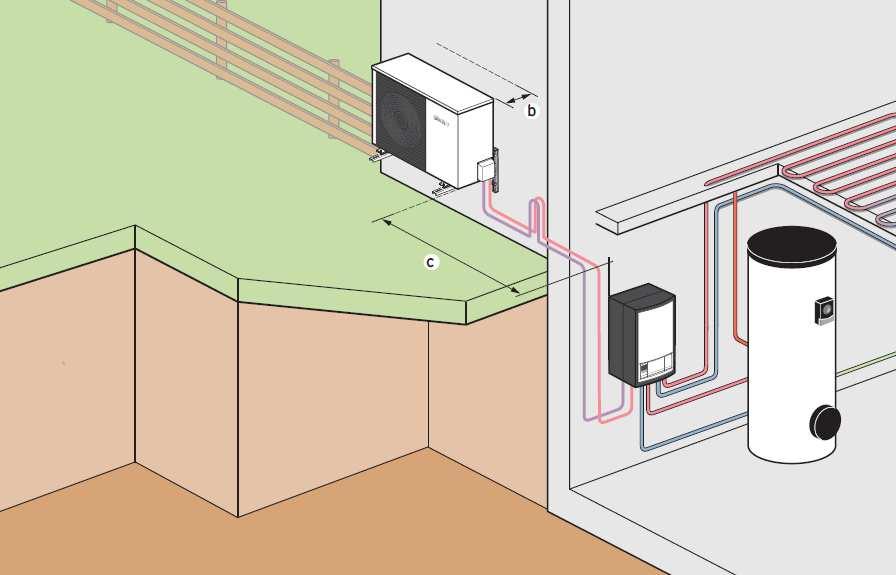

140 arotherm VWL../3 és VWL../2 hőszivattyú unitower kompakt beltéri egységgel arotherm VWL hőszivattyú (monoblokk készülék) arotherm VWL../3 és VWL../2 hidraulikus állomással (VWZ MEH 61) és VIH RW 300/3 BR tárolóval arotherm hőszivattyú (monoblokk készülék) Vaillant Saunier Duval Kft. 140 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

141 Tudnivaló Az épület felé tartó vezetékeket hőszigeteléssel kell ellátni! Áramszünet esetén a készülék nem védett a fagy ellen 0⁰C alatti hőmérsékleteknél. Ahhoz, hogy a fagyvédelmet minden időben biztosíthassuk, fagyállóval (max. 44% etilénglikol) tölthetjük fel a fűtési rendszert vagy köztes hőcserélőt alkalmazhatunk. arotherm VWL..5/5 hőszivattyú VWL..7/5 IS hidraulikus állomással Homlokzatra szerelt arotherm VWL hőszivattyú (split típusú készülék) Jelmagyarázat a Távolság a telekhatár és a kültéri egység között. Min. 0,5 méter vagy az érvényben lévő nemzeti előírások szerint b Javasolt oldaltáv a faltól, hogy garantálni lehessen a jó hozzáférést az elektromos bekötés során: 0,25 m c A kültéri és beltéri egység közötti maximális vezeték-hosszúság: <25 m d Távolság a hideg, szenny- és esővíz elvezető vezetékektől: kb. 1,5 m Tudnivaló Egészen 15 m egyenértékű csőhosszúságig nincs szükség a kültéri egységbe gyárilag betöltött hűtőközeg mennyiség kiegészítésére. Tudnivaló A kül- és beltéri egység közötti vezetékpár hossza legalább 3 méter legyen, de nem lehet hosszabb 25 méternél. A kül- és beltéri egység közötti magasság-különbség maximuma: 10 m. Vegye figyelembe a helyi előírásokat. A 3 méteres telekhatár távolság a vonatkozó nemzeti szabványi követelményektől függ. 15 méter ekvivalens csőhosszúságig nincs szükség a kültéri egység gyárilag betöltött hűtőközeg mennyiségének kiegészítésére. Vaillant Saunier Duval Kft. 141 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

142 arotherm VWL..5/5 hőszivattyú VWL..7/5 IS hidraulikus állomással Alapzatra szerelt arotherm VWL hőszivattyú (split típusú készülék) arotherm VWL..5/5 hőszivattyú unitower VWL..8/5 IS kompakt beltéri egységgel arotherm VWL..5/5 + unitower VWL..8/5 (split típusú készülék) Vaillant Saunier Duval Kft. 142 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

143 Szereléshez szükséges szabad terek Tartsa be a fent megadott minimális távolságokat, a kielégítő levegőáram biztosítására és a karbantartási műveletek megkönnyítésére. Biztosítsa, hogy a hidraulikus vezetékek telepítésére elegendő hely legyen. Ha a terméket jelentős hóesésű területen telepíti, biztosítsa, hogy a hó ne fedhesse be a terméket, és a fent megadott minimális távolságok betarthatók legyenek. Ha mindezek nem biztosíthatók, akkor építsen kiegészítő hőtermelőt a fűtőkörbe. Külön rendelhető tartozékként kiemelő keret kapható. Annak érdekében, hogy a terméket a magasabb hóhatárhoz illessze, kizárólag a Vaillant kiemelő keretét használja. A szereléshez szükséges szabad terek Távolság Fűtési és hűtési üzem Ideális távolság mindkét üzemmódra A > 250 mm > 500 mm B > 1000 mm > 1000 mm C > 300 mm* > 300 mm* D > 600 mm > 3000 mm E > 300 mm > 500 mm A felállítási hely kiválasztása Javasolt felállítási helyek Vegye figyelembe az érvényben lévő összes szabványi és építészeti műszaki előírást. Vaillant Saunier Duval Kft. 143 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

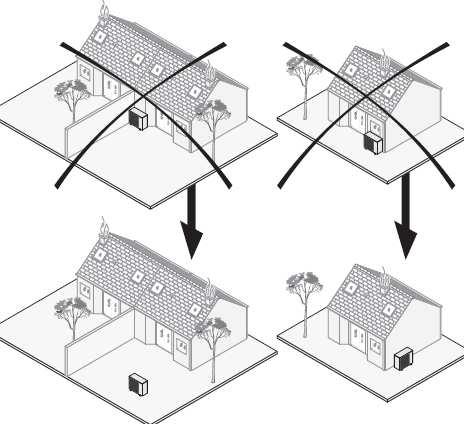

144 A hőszivattyút az épületen kívül telepítse. Ne telepítse a hőszivattyút: - egy hőforrás közelében, - gyúlékony anyagok mellett, - határoló épület szellőztető nyílásainak közelében, - lombhullató fák alatt, - poros és korrozív levegőjű környezetben (pl.: aszfaltozatlan utcák környezetében), - szellőztető vezetékek környezetében. Az alábbi telepítési helyszínek nem alkalmasak a felállításra: - Közvetlenül a szomszédos épület - Ablakok alatt - Két épület között elhelyezkedő garázs tetején Ezen kívül vegye figyelembe az alábbi pontokat: - uralkodó szélirány, - a ventilátor és a kompresszor zajterhelése, - a környezetre gyakorolt optikai hatást. Kerülje a felállítást ott, ahol az erős szél befolyással lehet a hőszivattyú levegő kilépésére. Ne irányítsa a ventilátort a közelben elhelyezkedő ablakok felé. Amennyiben szükséges, telepítsen zajvédelmi eszközt. A hőszivattyút acélból készült állványzatra, betonblokkokra vagy fali tartó segítségével (külön rendelhető opcionális tartozék) szerelje fel. Biztosítsa, hogy a hőszivattyú alatt ne gyűlhessen össze a víz, valamint a hőszivattyú alapzata képes legyen a vizet jól elnyelni a jégképződés elkerülésének érdekében. Javasolt felállítási helyek Vaillant Saunier Duval Kft. 144 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

145 A hőszivattyú üzemmódjai A hőszivattyú üzemmódjai alapvetően az alábbi csoportokra osztható: Monovalens üzemmód A hőszivattyú az egyetlen hőtermelő a fűtési rendszer és a melegvíz-készítés számára. A rendszer tervezése során a hőforrást egész éves üzemre kell kialakítani. Monovalens üzemmód Monoenergikus üzemmód A hőellátást két, ugyanazzal az energiahordozóval működő hőtermelő biztosítja. A csúcsterhelések lefedésére a hőszivattyú elektromos kiegészítő fűtéssel van összekötve. Az elektromos kiegészítő fűtés a hőhasznosító-rendszer fűtési előremenőjébe van beépítve, működését pedig a hőszivattyú vezérlése szabályozza. Jól méretezett rendszer esetén a teljes hőigény maximum 15%-át fedheti le az elektromos kiegészítő fűtés. Bivalens, alternatív üzemmód A teljes hőigény lefedéséhez a hőszivattyú mellett egy másfajta energiahordozóval működő második hőtermelő is be van építve. Ilyenkor a hőszivattyú csak az úgynevezett bivalens pontig dolgozik, hogy alacsonyabb külső léghőmérsékletek mellett a hőellátás a második hőtermelővel (pl. gázkazán) legyen biztosítható. Bivalens, alternatív üzemmód Vaillant Saunier Duval Kft. 145 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

146 Ennek az üzemmódnak a leggyakoribb felhasználási területe a magas előremenő hőmérsékletekkel működő hőhasznosító rendszerek, ahol a hőszivattyú az éves fűtési üzem közel 60-70%-át képes lefedni (Közép- Európa jelenlegi hőmérsékleti viszonyai mellett). Bivalens, párhuzamos üzemmód A teljes hőigény lefedéséhez a hőszivattyú mellett egy másfajta energiahordozóval működő második hőtermelő is be van építve. A hőigény lefedésébe ilyenkor meghatározott külső léghőmérséklet alatt a második hőtermelő is bekapcsolódik. Az üzemmód feltétele, hogy a hőszivattyú a legalacsonyabb külső hőmérséklet mellett is üzemben tudjon maradni. Bivalens, párhuzamos üzemmód Bivalens, részben párhuzamos üzemmód A szükséges hőmennyiséget egy meghatározott külső hőmérsékletig a hőszivattyú biztosítja önmagában. Abban az esetben, ha a hőmérséklet ez alá csökken, a második hőtermelő is bekapcsolódik. A hőszivatytyú akkor kapcsol le, ha már nem elegendő az előremenő fűtővíz hőmérséklete. Ilyenkor a második hőtermelő veszi át a teljes hőellátást. Bivalens, részben párhuzamos üzemmód Vaillant Saunier Duval Kft. 146 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

147 Bivalens pont a levegős hőszivattyúknál A bivalens pont (méretezési pont) a levegő-víz hőszivattyú teljesítmény határát jeleníti meg a külső hőmérséklet függvényében. A bivalens pont alatt rásegítő fűtőt kell beléptetni, hogy lefedhessük a szükséges hőigényt és/vagy elérhessük a szükséges előremenő hőmérsékletet. Két bivalens pontot különböztetünk meg: Fűtőfelület bivalens pont A fűtőfelület bivalens pont a fűtőfelület szükséges rendszerhőmérsékletével változik és a maximális előremenő hőmérséklet, valamint a szükséges fűtési jelleggörbe metszéspontja, a külső hőmérséklet függvényében. Épület bivalens pont Az épület bivalens pontja az épület jelleggörbéje (az objektum hőigénye) és a levegős hőszivattyú fűtési teljesítménye közötti metszéspont, a külső hőmérséklet függvényében. Mindkét bivalens pont azt adja meg, milyen külső hőmérséklettől szükséges a rásegítő fűtés, mert a hőszükségletet a hőszivattyú már nem tudja 100%-ban (monovalens üzemben) fedezni. A bivalens pontot minden objektumnál újra meg kell határozni. Az a vonal (fűtési vagy épület jelleggörbe), amely az 55⁰C-os vonallal először metsződik, a szabályozón beállítandó bivalens pont. A bivalens pont meghatározása Számpélda Q = 10,0 kw -10⁰C hőmérsékletnél, fűtési jelleggörbe: 1,2 (radiátor) Ebből kb. -3⁰C-os külső hőmérsékletű bivalens pont adódik. A hőszivattyúnak még lenne elegendő teljesítménye, hogy a hőszükségletet lefedje (egészen -6⁰C-ig), a hő azonban nem adható át az objektumra, mert a szükséges hőmérséklet a fűtőfelület karakterisztikája alapján a hőátadáshoz nem érhető el. Bivalens pont számítás flexotherm hőszivattyúnál Vaillant Saunier Duval Kft. 147 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

148 Vaillant Saunier Duval Kft. 148 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

149 9. A hőtermelő telepítésének tervezése 9.1 A felállítási helyiség tervezése a hőszivattyú beltéri felállítása A felállítási helyiséggel kapcsolatos általános követelmények A felállítási helyiség száraz és fagytól védett legyen (legalább 7ºC fokos környezeti hőmérséklet), amelynek hőmérséklete nem lépheti át a maximális, 25ºC fok értéket. A hőszivattyút stabil talapzatra kell felállítani, amely elbírja a hőszivattyú, illetve az esetleg mellé telepített használati meleg víz- vagy (multifunkciós) puffer tároló tömegét. A bekötő csővezetékek (hőforrás, meleg víz, valamint fűtési csövek is) elhelyezését a célnak megfelelően kell elvégezni. Minden esetben vegye figyelembe a felállítási helyiség legkisebb térfogatát (lásd műszaki adatok). A DIN EN 378 T1 szerint a hőszivattyúk számára szükséges legkisebb felállítási helyiség méretei az alábbiak szerint számítható ki: Vmin = G/c G = a hűtőközeg töltési mennyisége (kg) c = praktikus határérték (kg/m 3, ami R 407C esetén, c = 0,31 kg/m 3, valamint R 410a esetén, c = 0,44 kg/m 3 ) A felállítási helyiséggel kapcsolatos minden adat (lásd szerelési útmutató) a geotherm 2-es kaszkádkapcsolásokra is érvényes. A különböző hőszivattyú kombinációknál ebben az esetben a minimálisan szükséges helyiség adatait természetesen ilyenkor össze kell adni. Tudnivaló A szükséges, készülék-specifikus minimális oldaltávolságokat feltétlenül be kell tartani (ezzel kapcsolatban vegye figyelembe a tervezési információkat / telepítési útmutatókat). A felállítási helyiségben nem szükséges a helyszínen külön rezgéscsillapításról gondoskodni, mert a hűtőkör a hőszivattyún belül rezgéscsillapított, valamint az összes belső fűtési és hőforrás vezeték flexibilis csővezetékekkel rendelkezik. Annak érdekében, hogy minimalizálhassuk az alkotóelemekre jutó rezgéseket, a hőszivattyú felállítási helyiségében megspórolhatjuk a rugalmas terítőréteget, ennek következtében a hőszivattyú közvetlenül az aljzatra telepíthető. Vaillant Saunier Duval Kft. 149 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

150 A felállítási helyiség minimálisan szükség légtérfogata Hőszivattyú típus Hűtőközeg Töltet mennyisége (kg) (Távolság a kül- és beltéri egység között) Min. szükséges légtérfogat (m 3 ) VWF 58/4 R 410a 1,5 3,4 VWF 88/4 R 410a 2,4 5,5 VWF 118/4 R 410a 2,5 5,7 VWF 57/4 R 410a 1,5 3,4 VWF 87/4 R 410a 2,4 5,5 VWF 117/4 R 410a 2,5 5,7 VWF 157/4 R 410a 3,05 6,9 VWF 197/4 R 410a 3,95 9,0 VWL 35/5 AS + VWL 57/5 IS R 410a 1,5 (max. 15 m) 3,4 VWL 35/5 AS + VWL 57/5 IS R 410a 1,8 (max. 25 m) 4,1 VWL 55/5 AS + VWL 57/5 IS R 410a 1,5 (max. 15 m) 3,4 VWL 55/5 AS + VWL 57/5 IS R 410a 1,8 (max. 25 m) 4,1 VWL 75/5 AS + VWL 77/5 IS R 410a 2,39 (max. 15 m) 5,4 VWL 75/5 AS + VWL 77/5 IS R 410a 3,09 (max. 25 m) 6,1 VWL 105/5 AS + VWL 127/5 IS R 410a 3,6 (max. 15 m) 8,2 VWL 105/5 AS + VWL 127/5 IS R 410a 4,3 (max. 25 m) 9,8 VWL 125/5 AS + VWL 127/5 IS R 410a 3,6 (max. 15 m) 8,2 VWL 125/5 AS + VWL 127/5 IS R 410a 4,3 (max. 25 m) 9,8 VWL 35/5 AS + VWL 58/5 IS R 410a 1,5 (max. 15 m) 3,4 VWL 35/5 AS + VWL 58/5 IS R 410a 1,8 (max. 25 m) 4,1 VWL 55/5 AS + VWL 58/5 IS R 410a 1,5 (max. 15 m) 3,4 VWL 55/5 AS + VWL 58/5 IS R 410a 1,8 (max. 25 m) 4,1 VWL 75/5 AS + VWL 78/5 IS R 410a 2,39 (max. 15 m) 5,4 VWL 75/5 AS + VWL 78/5 IS R 410a 3,09 (max. 25 m) 6,1 VWL 105/5 AS + VWL 128/5 IS R 410a 3,6 (max. 15 m) 8,2 VWL 105/5 AS + VWL 128/5 IS R 410a 4,3 (max. 25 m) 9,8 VWL 125/5 AS + VWL 128/5 IS R 410a 3,6 (max. 15 m) 8,2 VWL 125/5 AS + VWL 128/5 IS R 410a 4,3 (max. 25 m) 9,8 VWS 220/3 R 407C 4,1 13,2 VWS 300/3 R 407C 5,99 19,3 VWS 380/3 R 407C 6,7 21,6 VWS 460/3 R 407C 8,6 27,7 A hőforrás vezetékekkel kapcsolatos tudnivaló A hőhordozó kör csővezetékeit a felállítási helyiségen belül párazáró szigeteléssel kell ellátni, mert különben páracseppek keletkeznek (a csőben akár 15ºC is lehetséges). A faláttöréseknél szigetelő anyagként szigetelőhabot vagy a hidegre nem érzékeny bélésanyagot kell alkalmazni. A csővezetékek telepítésével kapcsolatos tudnivaló A hőszivattyú működése közben keletkező üzemi rezgéseket (a kompresszor oszcilláló mozgása) folyamatosan kompenzálják a belső csillapító elemek. Többek között felületes telepítési körülmények mellett azonban járulékos rezgések keletkezhetnek, amelyek az összekötő csővezetékek útján átadhatják a zajterhelést a határoló falak felé. Csőáttörés az előremenő/visszatérő számára Vaillant Saunier Duval Kft. 150 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

151 Ennek elkerülése érdekében a telepítés során a következő előírásokat kell figyelembe venni: - A fűtő- és hőhordozó kör csővezetékeinek rögzítő bilincseit nem szabad a hőszivattyúhoz képest túlságosan közel helyezni, mert így elkerülhető a merev bekötés. - A hőhordozó kör csővezetékeinél mindenképp hideg csőbilincset kell használni, hogy a kondenzátum miatt keletkező károsodások elkerülhetők legyenek. - Különösen nehéz esetekben a szereléshez flexibilis csövet (fémszállal erősített gumicső) célszerű alkalmazni. Nem javasolt azonban a nemesacél flexibilis cső, mert a hullámos belső csőfelület jelentős fűtővíz- és hőforrásoldali nyomásveszteséget, illetve ezzel hatásfok csökkenést eredményezhet. - Az összes csőáttörést rezgést csillapítva kell a falon és mennyezeten keresztül vezetni. Elvi beépítési ábra Szállítás a felállítási helyiséghez Tudnivaló Károsodás veszélye a szakszerűtlen szállítás miatt! A szállítás módjától függetlenül a hőszivattyút sosem szabad 45⁰-nál jobban megdönteni. Ellenkező esetben a későbbi működés folyamán zavarok keletkezhetnek a hűtőközeg körben. A legrosszabb esetben ez a teljes rendszer meghibásodásához vezethet. Az összes rendszerkomponens szállításának és behordásának tervezése során figyelembe kell venni az ajtók és az azokhoz vezető megközelítő utak maximális szélességét a házon belül, a kerten, földszinten, pinceszinten, lépcsőházakon keresztül egészen a felállítási helyiségig. Ugyanígy a tárolóknál, főleg az átmérő tekintetében a billentési magasságot, valamint a magasságot is figyelembe kell venni. A termékek behordása a SplitMountingConcept funkciónak köszönhetően egyszerűen kivitelezhető: a készülék néhány összekötés meglazításával gyorsan részegységekre osztható, majd később újból összeépíthető. A flexotherm / flexocompact felállítási helyisége A beltéri egység felállítási helyisége számára a fenti leírt általános követelmények érvényesek. Abban az esetben, ha a fűtési hőszivattyú levegő/víz hőszivattyúként üzemel, különleges követelmények érvényesek az arocollect kültéri egység szabadban történő felállításával kapcsolatban (lásd az alábbi fejezetet). Száraz helyiséget válasszon, amely egész évben fagytól védett, adott a felállításhoz szükséges beltéri magasság és a belső hőmérséklet nem haladja meg a megengedett környezeti hőfok alsó vagy felső határát: - Megengedett környezeti hőmérséklet: 7 25⁰C - Megengedett relatív páratartalom: 40 75% Győződjön meg róla, hogy a felállítási helyiség rendelkezik az előírt minimális légtérfogattal. Vaillant Saunier Duval Kft. 151 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

152 9.2 A felállítási hely tervezése a hőszivattyú/kültéri egység külső felállítása Az arotherm levegő/víz fűtési hőszivattyú, valamint a flexotherm és flexocompact exclusive levegő/víz fűtési hőszivattyú arocollect kültéri egység felállításából adódik néhány követelmény, amit a felállítási helyiség tervezése során figyelembe kell venni. Tudnivaló Mindenképpen be kell tartani a minimális oldaltávolságokat (ezzel kapcsolatban vegye figyelembe a szerelési útmutatót és a hőforrás tervezése fejezetet). A hőszivattyú / kültéri egység kellő teherbírású, fagytól védett és vízszintes alapzatot igényel a helyi követelményeknek és építészeti szabályoknak megfelelően. Javasoljuk, hogy a kondenzátum elvezetésére ürítő csövet telepítsen. A bekötő vezetékek (hőforrás kör előremenő/visszatérő, elektromos vezetékek, valamint a kondenzvíz elvezetés) számára megfelelő bemélyedésekkel kell a talapzatot ellátni. A készülék kifújó oldala nem helyezhető el az épület irányába. Ne telepítse a hőszivattyút / kültéri egységet: - egy hőforrás közelében, - gyúlékony anyagok mellett, - határoló épület szellőztető nyílásainak közelében, - lombhullató fák alatt, - poros és korrozív levegőjű környezetben (pl.: aszfaltozatlan utcák környezetében), - szellőztető vezetékek környezetében. Ezen kívül vegye figyelembe az alábbi pontokat: - uralkodó szélirány, - a ventilátor és a kompresszor zajterhelése, - a környezetre gyakorolt optikai hatást. Kerülje a felállítást ott, ahol az erős szél befolyással lehet a hőszivattyú levegő kilépésére. Ne irányítsa a ventilátort a közelben elhelyezkedő ablakok felé. Amennyiben szükséges, telepítsen zajvédelmi eszközt. Tudnivaló A hőszivattyút acélból készült állványzatra, betonblokkokra vagy fali tartó segítségével (csak az arotherm esetén kapható opcionális tartozék) szerelje fel. Biztosítsa, hogy a hőszivattyú alatt ne gyűlhessen össze a víz, valamint a hőszivattyú alapzata képes legyen a vizet jól elnyelni a jégképződés elkerülésének érdekében. Az alapzat elkészítése Az alapzat keresztmetszete Vaillant Saunier Duval Kft. 152 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

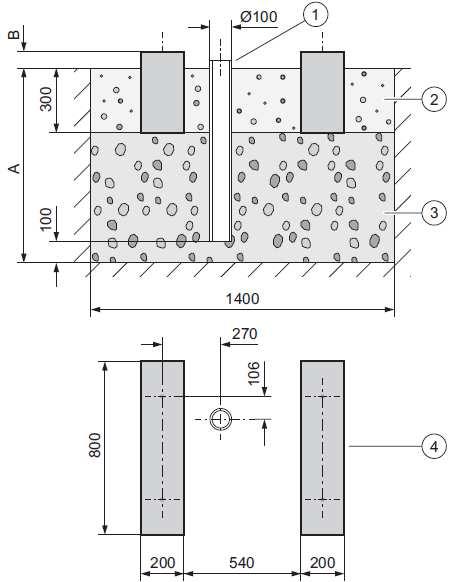

153 1 Kültéri egység 2 Alapzat 3 Összesűrített kavics 4 Talajkéreg 5 Kondenzátum elvezető cső 6 Kavicságy a fagymentes rétegben 1. Az ábrának megfelelően készítse elő a talajt az alapzat számára. Kondenzvíz elvezető cső elhelyezés 2. Helyezzen el kondenzvíz-elvezető csőként egy függőlegesen lejtő, cső DN 110 méretű csövet a fagymentes talajrétegig. A külön rendelhető tartozékot használja a cső talajszinten, a szerelőtalapzatból oldalra történő elvezetéséhez. Az alapzat csatlakozó méretei A Csatlakozás a levegő- sóoldat kollektortól a hőszivattyú felé (meleg sóoldat) B Csatlakozás a hőszivattyútól a levegő-sóoldat kollektor felé (hideg sóoldat) Vaillant Saunier Duval Kft. 153 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

154 3. Készítsen fagymentes és teherbíró alapot, vagy járdalapokra állítsa fel a terméket. Eközben tartsa be az építészeti szabályokat, valamint a PE csövekhez ajánlott VWL S szerelőkészlet mellékelt utasításait. A járdalapokból készült alapzat csatlakozásai 4. Az ábrának megfelelően készítse el a járdalapokból álló alap csatlakozóit. A betonból készült alapzat csatlakozásai Vaillant Saunier Duval Kft. 154 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

155 5. Az ábrának megfelelően készítse el a betonalap csatlakozóit. A talapzat szerelése 6. Szerelje fel a tartozékként kapható talapzatot. Vaillant Saunier Duval Kft. 155 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

156 2 db arocollect kültéri egység felállítása a Tichelmann telepítő készlettel Beton alapzat 2 db arocollect kültéri egység számára 2 db arocollect kültéri egység beton alapzata Tichelmann készlettel ( ) A A levegő/sóoldat kollektor csatlakozása a hőszivattyú felé (meleg sólé) B A hőszivattyú csatlakozása a levegő/sóoldat kollektorhoz (hideg sóoldat) C Elektromos bekötés (400 V) D ebus Tudnivaló A kivitelezés megkönnyítésére használja a Tichelmann elv szerint felépülő telepítő készletet (rendelési száma: ). Vaillant Saunier Duval Kft. 156 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

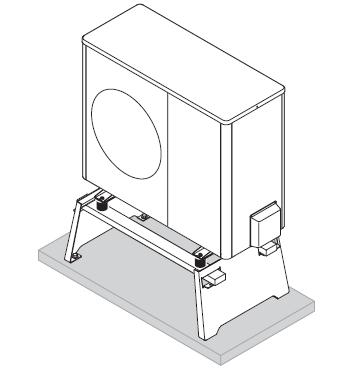

157 Az összekötő vezetékek elhelyezése Vigyázat! Anyagi kár kockázata a talaj megfagyás miatti felemelkedése következtében! Fagyhatár közeli üzemi hőmérsékletek esetén a talaj megfagyhat a PE csövek környezetében, és így az építmény károsodhat a talaj felemelkedése miatt. Az épületek, teraszok, járdák stb. alatt elhelyezendő összes PE vezetéket páradiffúzió ellen védő csőszigeteléssel lássa el. A PE csöveket lehetőség szerint egymástól és a szomszédos tápvezetékektől 70 cm távolságra helyezze el a talajban (kivéve elektromos vezetékek). Az összekötő vezetékek fektetése a talajban A teljes hossz (összekötő vezetékek a hőszivattyútól a termékig, és a terméktől a hőszivattyúig) maximálisan 60 méter lehet. A termék és a hőszivattyú közötti távolság a lehető legkisebb legyen, és minimalizálja a könyökök és az ívdarabok használatát, mivel minden ezektől függő járulékos nyomásveszteség csökkenti a hatásfokot. A PE csöveket az érvényes műszaki irányelvek szerint helyezze el. Ha a teljes vezetékhossz 20 m, 60 m-ig használjon DN 50 méretű PE csövet (pl. PE 80/100, külső átmérő 50 mm, falvastagság 4,6 mm). Ha a teljes vezetékhossz 20 m, DN 40 méretű PE cső is használható (pl. PE 80/100, külső átmérő 40 mm, falvastagság 3,7 mm). Maximális vezeték hosszúságok és külső átmérők Vaillant Saunier Duval Kft. 157 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

158 8 db PE könyök használata felett könyökönként 2 m cső- hosszat számoljon hozzá. Rézcső alkalmazásakor csak 35 mm keresztmetszetű rézcsövet használjon. Kisebb keresztmetszetű (pl.: 28 mm) rézcső használatának nagy nyomásveszteség a következménye (2 m, 28 mm-es rézcső = 8 m, 35 mm-es rézcső). Tudnivaló Ha nem tartja be az előírt vezeték-keresztmetszetet, annak hatékonyságromlás, és az éves teljesítménytényező csökkenés a következménye. A PE csövek felszín feletti elhelyezésekor adott esetben gondoskodjon az UV sugárzás elleni védelemről. Feltételek: Két levegő-sóoldat kollektor (kültéri egység) szerelése Két kültéri egység telepítése * Egyszerű szakasz A kültéri egységeket a Tichelmann-elv szerint kösse össze. Ez esetben a rövidebb előremenő ágú levegősóoldat kollektornak hosszabb visszatérő ága van. Tudnivaló Anyagi kár kockázata tömítetlenség miatt! A rossz behelyezés miatt az O-gyűrűk összecsavarozáskor kiugorhatnak vagy beszorulhatnak, megsérülhetnek és tömítetlenséget okozhatnak. Helyezze be az O-gyűrűket szakszerűen és elcsavarodás nélkül a kültéri egység sóoldat-csatlakozóinak hollandi anyáiba. Csavarozza össze a hollandi anyákat a primer kör (utalás) meleg sóoldat és hideg sóoldat vezetékeinek összekötő adaptereivel a szerelőtalapzaton. Minden egyes kültéri egység légtelenítéséhez szereljen fel 2-2 db elzáró egységet. Vaillant Saunier Duval Kft. 158 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

159 A termék felállítása A termék felállítása 1. Állítsa fel a terméket a tartozékként kapható talapzatra. 2. Az ábra szerint kösse össze a sóoldat vezetékeket a termékkel. 3. Csavarozza össze a terméket a talapzattal. A hőhordozó vezetékek szerelése az épületen belül Szerelvények a hőhordozó körben * Egyszerű szakasz Vaillant Saunier Duval Kft. 159 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

160 Jelmagyarázat az előző oldal ábrájához: 42a Biztonsági szelep 48 Manométer 56 Hőhordozó közeg feltöltő-állomás (külön rendelhető tartozék) 61 Elzáró szelep 62 Elzáró szelep 63 Elzáró szelep 64 Elzáró szelep 65 Sóoldat felfogó tartály 70 Elzáró szelep 71 Hőhordozó közeg membrános tágulási tartály 72 Elzáró szelep A Hőforrástól a hőszivattyú felé (meleg sóoldat) B Hőszivattyútól a hőforrás felé (hideg sóoldat) 1. Az érvényes műszaki irányelveknek megfelelően szerelje fel az épületen belül a hőhordozó közeg vezetékeit a termék és a hőszivattyú között az összes hozzátartozó komponenssel együtt. Tudnivaló Ne szereljen véglegesen szennyfogó szűrőt a primer körbe! A sóoldat feltöltéskor tisztításra kerül. 2. Csökkentse a külön tartozékként kapható, hőhordozó közeg membrános tágulási tartályának előnyomását 0,25 MPa (2,5 bar) nyomásról 0,10 MPa (1,0 bar) értékre. 3. Az összes hőhordozó közeg vezetéket, valamint a hőszivattyú és a termék csatlakozóit szigetelje le a páradiffúzió ellen. Tudnivaló Javasoljuk a Vaillant által forgalmazott hőhordozó közeg feltöltő-állomás beszerelését. Ezzel lehetőség van a primer kör előkészítő részleges szellőztetésére, pl. a primer kör előremenő és visszatérő ágában egészen a termékig. Vaillant Saunier Duval Kft. 160 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

161 9.3 A felállítási hely tervezése arotherm és arotherm Split esetén A minimálisan előírt oldaltávolságok betartása (általános tudnivalók) A kielégítő légellátáshoz, valamint a karbantartási munkák megkönnyítésére és a jó hozzáférhetőség biztosítása végett a gyártó által előírt minimális oldaltávolságok betartása szükséges. Gondoskodjon róla, hogy elegendő hely álljon rendelkezésre a hidraulikus csővezetékek telepítéséhez. A telepítéshez szükséges oldaltávolságok Távolság Fűtési és hűtési üzem Ideális távolság mindkét üzemmódra A > 250 mm > 500 mm B > 1000 mm > 1000 mm C > 300 mm* > 300 mm* D > 600 mm > 3000 mm E > 300 mm > 500 mm * Figyelem! A minimális oldaltávolság be nem tartása esetén csökkenhet a termék hatásfoka. Tartsa be az előző oldalon megadott minimális távolságokat, a kielégítő levegőáram biztosítására és a karbantartási műveletek megkönnyítésére. Biztosítsa, hogy a hidraulikus vezetékek telepítésére elegendő hely legyen. Ha a terméket jelentős hóesésű területen telepíti, biztosítsa, hogy a hó ne fedhesse be a terméket, valamint betarthatók legyenek a fent megadott minimális távolságok. Ha mindezek nem biztosíthatók, akkor építsen kiegészítő hőtermelőt a fűtőkörbe. Vaillant Saunier Duval Kft. 161 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

162 Telepítéshez szükséges minimális oldaltávolság Legkisebb oldaltávolság lapos tetős telepítés és talajszintre helyezés esetén Javasolt oldaltávolságok Távolság Fűtési és hűtési üzem Ideális távolság mindkét üzemmódra A 100 mm 500 mm B 1000 mm 1000 mm C 250 mm 1) 300 mm D 500 mm 3000 mm E 600 mm 600 mm 1) Az egyszerűbb elektromos telepítéshez legalább > 250 mm-es oldaltávolságot javaslunk. Legkisebb oldaltávolság falra szerelés esetén Javasolt oldaltávolságok Távolság Egyedül fűtési üzem Fűtési és hűtési üzem Ideális távolság mindkét üzemmódra A 100 mm 100 mm 500 mm B 1000 mm 1000 mm 1000 mm C 120 mm 1) 250 mm 300 mm D 500 mm 500 mm 3000 mm E 600 mm 600 mm 500 mm F 300 mm 300 mm 300 mm 1) Az egyszerűbb elektromos telepítéshez legalább > 250 mm-es oldaltávolságot javaslunk. Vaillant Saunier Duval Kft. 162 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

163 A különböző telepítési helyzetek előfeltételei A termék az alábbi típusú telepítésekre alkalmas: Talajszinten történő elhelyezés Falra szerelés Lapos tetős telepítés A különböző telepítési helyzetek kiválasztása során az alábbi feltételeket kell figyelembe venni: A gyártó által biztosított (külön rendelhető) fali tartóval nem engedélyezett a homlokzatra történő felszerelés a VWL 105/5 és VWL 125/5, illetve a VWL 155/2 készülékek esetén. Kerülje a lapos tetőn történő telepítést a kimondottan esős vagy jelentős havazásnak kitett régiókban. A telepítési hellyel kapcsolatos követelmények Sérülésveszély jégképződés miatt! A levegőkimenetnél a levegő hőmérséklete alacsonyabb, mint a külső hőmérséklet. Így jég képződhet a közelében. Ezért a helyét és az irányát úgy válassza ki, hogy a levegőkimenet legalább 3 méter távolságra legyen minden járófelülettől, burkolt felülettől és ereszcsatornától. Vegye figyelembe a megengedett magasságkülönbséget a kültéri és a beltéri egység között (lásd műszaki adatok). Tartson megfelelő távolságot a gyúlékony anyagoktól vagy éghető gázoktól. Tartson kellő távolságot a hőforrásoktól. Kerülje a már terhelt, elhasznált levegő használatát (amely pl.: valamilyen ipari berendezésből vagy pékségből származik). Tartson megfelelő távolságot szellőzőnyílásoktól vagy levegőkivezető aknáktól. Tartson kellő távolságot lombhullató fáktól vagy bokroktól. Ne tegye ki a kültéri egységet poros levegő hatásainak. Ne tegye ki a külső egységet korrozív levegő hatásainak. Tartson megfelelő távolságot istállóktól. Vegye figyelembe a zajkibocsájtást. Tartson megfelelő távolságot a szomszédos ingatlan zajra érzékeny területeitől. Olyan helyet válasszon, ami a lehető legtávolabb van a szomszédos épület ablakaitól. Olyan helyet válasszon, ami a lehető legtávolabb van a saját hálószobától. Vaillant Saunier Duval Kft. 163 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

164 Földre szerelés Példa a kültéri egység elhelyezésére a földön Kerülje az olyan felállítási helyeket, amelyek helyiségek sarkaiban, falbemélyedésekben, falak között vagy bekerített területeken találhatók. El kell kerülni a levegő visszaszívását a levegőkimenetből. Bizonyosodjon meg arról, hogy a talajon nem tud-e összegyűlni a víz. Győződjön meg róla, hogy a talaj vízfelvevő képessége megfelelő-e. Tervezzen be egy sóder- vagy kavicságyat a kondenzvíz elvezetéséhez. Vegye figyelembe a hó-helyzetet. Olyan helyet válasszon, ahol télen nem tud nagyobb mennyiségű hó összegyűlni. Legyen tekintettel a szélviszonyokra. Olyan helyet válasszon, ahol nem hathat erős szél a levegőbemenetre. A készüléket lehetőleg az uralkodó szélirányra keresztben helyezze el. Vegye figyelembe a zajkibocsájtást. Kerülje a helyiségek sarkait, falbemélyedéseket vagy falak közötti helyeket. Válasszon olyan helyet, ahol jó a zajelnyelés (pl. gyep, bokor vagy palánk védi). Tervezze meg a hidraulikus és elektromos vezetékek földalatti vezetését. Tervezzen meg egy védőcsövet, amely a külső egységtől átvezet az épület falán. Falra szerelés Példa a kültéri egység elhelyezésére a falon Győződjön meg róla, hogy a fel megfelel a statikai követelményeknek. Vegye figyelembe a fali tartó (opcionális tartozék) és a kültéri egység tömegét (lásd műszaki adatok). Kerülje azokat a felszerelési helyeket, amelyek közelében ablak helyezkedik el. Vaillant Saunier Duval Kft. 164 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

165 Ügyeljen a zajterhelésekre. Tartson kellő távolságot a hangot visszaverni képes határoló elemektől (pl.: garázs, szomszédos ház). Tervezze meg a hidraulikus és elektromos vezetékek elhelyezését. Határozza meg a fali áttörés helyét. Telepítés lapos tetőn Példa a kültéri egység elhelyezésére lapos tetőn A terméket csak megfelelően erős és folyamatos betonöntéssel készült tetőkre szerelje fel. Ne szerelje a terméket faszerkezetes vagy könnyűszerkezetes tetejű épületekre. Olyan helyet válasszon, amely könnyen hozzáférhető, hogy a karbantartási és szervizmunkákat el lehessen végezni. Olyan helyet válasszon, amely könnyen hozzáférhető, hogy a terméket rendszeresen meg lehessen tisztítani a levelektől és a hótól. Olyan helyet válasszon, amely egy csatorna közelében van. Vegye figyelembe a zajkibocsájtást. Tartson megfelelő távolságot a szomszédos épületektől. Tervezze meg a hidraulikus és elektromos vezetékek vezetését. Tervezzen be egy mennyezeti átvezetőt. Vaillant Saunier Duval Kft. 165 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

166 Talajszinten történő elhelyezés A beton alapzat elkészítése Beton alapzat készítés (régió talaj menti faggyal) Ásson egy gödröt a talajba. Az ajánlott méretek a fenti ábrán láthatók. Helyezzen be egy lefolyócsövet (1) (a kondenzátum elvezetése). Helyezzen be egy réteg durva sódert (3) (vízáteresztő, fagymentes alapozás). A mélységet (A) a helyi adottságoknak megfelelően határozza meg. Minimális mélység: 900 mm A magasságot (B) a helyi adottságoknak megfelelően határozza meg. Készítsen két beton sávalapot (4). Az ajánlott méretek az ábrán láthatók. A kőalapok közötti és melletti teret töltse ki egy sóderággyal (2) (a kondenzátum elvezetése). A termék telepítése a kisméretű gumibakokkal A készülék telepítése kisméretű gumibakokkal Vaillant Saunier Duval Kft. 166 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

167 Használja a tartozékok közül a kis gumilábakat. Használja a mellékelt szerelési útmutatót. Csavarozza a gumilábakat a beton alapzathoz. Bizonyosodjon meg arról, hogy a termék pontosan vízszintesen van beállítva. Csavarozza a gumilábakat a termékhez. A termék telepítése a nagyméretű gumilábakkal A készülék telepítése a nagyméretű gumilábakkal Használja a külön rendelhető tartozékok közül a nagy gumilábakat. Használja a mellékelt szerelési útmutatót. Csavarozza a gumilábakat a beton alapzathoz. Bizonyosodjon meg arról, hogy a termék pontosan vízszintesen van beállítva. Csavarozza a gumilábakat a termékhez. A termék felállítása kiemeléssel (erős havazásnak kitett régiókban) Telepítés kiemelő alapkerettel Használja a külön rendelhető tartozékok közül a kiemelő alapkeretet. Használja a mellékelt szerelési útmutatót. Csavarozza a gumilábakat a beton alapzathoz. Bizonyosodjon meg arról, hogy a termék pontosan vízszintesen van beállítva. Csavarozza a gumilábakat a termékhez. Vaillant Saunier Duval Kft. 167 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

168 A kondenzátum elvezetés előkészítése Telepítési előkészületek Sérülésveszély jégképződés miatt! Lefagyott kondenzátum miatti sérülésveszély! A járó utakra fagyott kondenzátum esésekhez vezethet. Biztosítsa, hogy a lefolyó kondenzátum ne juthasson a járó utakra és ott ne képződhessen jég. A kondenzátumot központilag a készülék alá kell elvezetni. A kondenzátum elvezetést lefolyó vezetékkel vagy kavicstálcával készítse elő Kondenzátum elvezetés a kavicságyban Csatlakozás a kondenzátum elvezető vezetékre Tudnivaló Sérülésveszély a fagyott kondenzátum miatt! A járófelületekre fagyott kondenzátum elesést okozhat. Ellenőrizze, hogy a kifolyó kondenzátum nem kerülhet-e járófelületekre, és ott nem okozhat-e jegesedést. Kösse össze a kondenzátum-lefolyótölcsért a termék fenéklemezével, majd rögzítse azt 1/4 fordulattal. Vezesse át a fűtőszálat a kondenzátum-lefolyótölcséren. Bizonyosodjon meg arról, hogy a kondenzátum-lefolyótölcsér a lefolyócső közepénél helyezkedike el. Alakítson ki a termék alatt egy sóderágyat a keletkező kondenzátum elvezetéséhez. Vaillant Saunier Duval Kft. 168 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

169 Csatlakozás a kondenzátum elvezető vezetékre 1 Kondenzátum elvezető cső 2 Adapter 3 Kábelkötöző 4 Könyök 5 Tömítés 6 Fűtőszál Homlokzati telepítés A termék felszerelése Homlokzati telepítés Ellenőrizze a fal felépítését és teherbírását. Vegye figyelembe a termék tömegét. A külön rendelhető (opcionális) tartozékok közül a fali szereléshez leginkább megfelelő készüléktartót használja. Bizonyosodjon meg arról, hogy a termék pontosan vízszintesen van beállítva. Vaillant Saunier Duval Kft. 169 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

170 Homlokzatra történő felszerelés szigetelt és nem szigetelt falak esetén Vaillant Saunier Duval Kft. 170 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

171 Telepítés lapos tető esetén Biztonságos munkavégzés biztosítása Tudnivaló Lapos tetőre való szerelés esetén a lapos tető biztonsági szempontból kritikus munkaterületet jelent. A termék felszerelése során feltétlenül tartsa be a biztonsági szabályokat: Gondoskodjon a lapos tető biztonságos eléréséről. Tartson egy 2 méteres biztonsági távolságot a lezuhanás veszélyes hely szélétől, valamint ezen felül a terméken végzett munkához szükséges távolságot. A biztonsági zónába tilos belépni. Amennyiben ez nem lehetséges, akkor a lezuhanás veszélyes hely szélénél szereljen fel lezuhanás elleni műszaki biztosítást, például terhelhető korlátot. Alternatív megoldásként készítsen műszaki védőberendezést, például állványzatot vagy hálót. Tartson megfelelő távolságot a tetőablakokhoz és a lapos tető ablakaihoz. Munkavégzés közben biztosítsa belépés és beesés ellen a tetőablakot és a lapos tető ablakait, például kordonnal. Telepítés lapos tetőn a b c d e f g Hőszivattyú Tetőablak (nincs biztosítva beesés ellen Rögzített létra Telepítési zóna Szellőzés kivezető Leesés széle Biztonsági terület Mindig biztosítani kell a hőszivattyú alkotóelemeinek hozzáférhetőségét a karbantartási munkák elvégezhetőségéért. A hőszivattyút kizárólag betonelemekre rögzítse, hogy elkerülhető legyen a tető szigetelésének sérülése. Ezek száma és súlya a hőszivattyú típusának függvénye. Vegye figyelembe az alábbiakat: Ne szerelje fel a kültéri egységet a leesés szélénél (f) Tetőn kivezetett szellőztető nem helyezkedhet el a hőszivattyú szívóoldalán A kifújás irányában nem helyezkedhet el tetőablak Gondoskodni kell a keletkező kondenzátum elvezetéséről A kifújás nem történhet a széliránnyal szemben Vaillant Saunier Duval Kft. 171 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

172 A hűtőköri csővezetékek fektetése Kültéri egység Hűtőköri csővezeték fektetés a talajban Földbe fektetett, megfelelő átmérőjű védőcsövön keresztül vezesse el a hűtőközeg-vezetékeket a kültéri egységtől a beltéri egység felé, ahogy az a fenti ábrán látható. A csöveket csak egyszer hajlítsa meg a végleges alakzat eléréséhez. Használjon spirálrugót, vagy hajlító szerszámot, hogy elkerülhesse a vezetékek megtörését. Hűtőköri csővezeték átvezetése fali telepítésnél Vezesse át az épület homlokzatán keresztül a hűtőközeg-vezetékeket kültéri egységtől a beltéri egység felé, ahogy az a fenti ábrán látható. A csöveket csak egyszer hajlítsa meg a végleges alakzat eléréséhez. Használjon spirálrugót, vagy hajlító szerszámot, hogy elkerülhesse a vezetékek megtörését. Biztosítsa a vibrációk kiegyenlítését. Ehhez a csöveket úgy hajlítsa meg, hogy egy omega-ív keletkezzen, ahogy az ábrán látható. Gondoskodjon róla, hogy a hűtőközeg-vezetékek közvetlenül ne érhessenek a falhoz. A rögzítéshez használjon szigetelt fali bilincset. A hűtőközeg-vezetékeket a fali átvezetésen kifelé enyhe eséssel vezesse át. Vaillant Saunier Duval Kft. 172 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

173 9.4 Zajkibocsátás A talajhő/víz és a víz/víz hőszivattyúkkal ellentétben a levegő/víz hőszivattyúk tervezése során a zajkibocsátást is figyelembe kell venni. A zajszennyezés kiértékelésére a hangerő- és hangnyomásszint szolgál. A zajkibocsátásra az alábbi paramétereknek van befolyásuk, amelyeket a tervezés során figyelembe kell venni: - Hőszivattyú - A hangátadás viselkedése - Légáramlási/környezeti zaj - Testhang - A telepítés feltételei - Felállítás a szabadban - Környezet - Hangterjedés a saját lakóépületben - Zajkibocsátás a szomszédos épületek felé A zajkibocsátással kapcsolatos előírások A zajterhelés tervezésével kapcsolatos törvényi szabályozásokat az adott ország műszaki irányelvei szabályozzák. Ezek a rendelkezések többek között a létesítmények (ezáltal a hőszivattyús rendszerek) tervezésére és működtetésére vonatkoznak. Az előírások értelmében a rendszereket úgy kell megtervezni és üzemeltetni, hogy - gátolhatók legyenek a káros környezeti behatások, - a meg nem előzhető káros környezeti behatásokat a technika jelenlegi állása szerint a lehető legjobban korlátozzuk. A szomszédos környezetet védeni kell a (külső) zajok okozta károsodásoktól. Káros környezeti behatások a magas zajszintek, amelyek veszélyekhez, jelentős hátrányokhoz vagy a szomszédos környezet jelentős terheléséhez vezethetnek. A rendszer hatósugarán belül a mértékadó zajforrás ott van, ahol a leginkább várható a megengedett értékek meghaladása. Beépített felületeknél a zajforrás szempontjából a zajra leginkább érzékeny helyiségek nyitott ablakának közepétől mért 0,5 méter távolságú körzet a mértékadó. Ilyenkor a szabvány szerinti besorolásban megadott hangnyomásszintet kell betartani, illetve az alatt lenni. Ezeket az irányértékeket rövid ideig tartó zajcsúcsok nappal 30 db(a) és éjszaka 20 db(a) értékkel haladhatják meg. A hőszivattyút lehetőség szerint közel a ház külső fala mellett kell telepíteni, hogy a kültérben vezetett előremenő- és visszatérő csövek vezetékhossza amennyire csak lehet, rövid legyen a hőveszteségek minimalizálása érdekében. A DIN 4109 (épületek zajvédelme) kimondja, hogy az erre érzékeny helyiségek (lakószobák, hálók, irodai helyiségek) megengedett zajnyomás szintje nem haladhatja meg a 30 db(a) értéket (háztechnikai rendszerre, mint zajforrásra vonatkoztatva). Háztechnikai rendszerek többek között az ellátó és ártalmatlanítást szolgáló rendszerek, valamint a rögzített telepítésű ipari létesítmények. Ez a szabvány nem érvényes a tartózkodási helyek védelmére, a saját lakótérben működő háztechnikai rendszerek által keltett zajok ellen. A VDI 2714 (hangterjedés a szabadban) szabvány célja, hogy egységes számítási módszert ajánljon fel a zajkibocsátás meghatározásához, illetve az immisszió tervezéséhez. Vaillant Saunier Duval Kft. 173 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

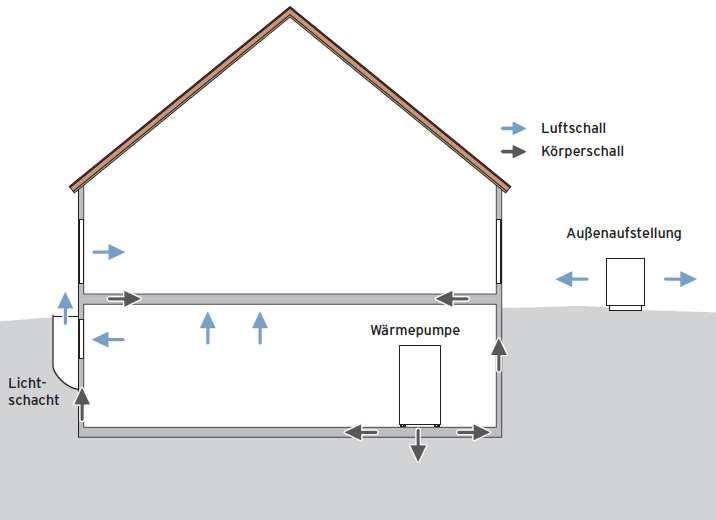

174 Hangátvitel az épületben A hang az épületben terjedhet: - hangátvitellel a padlózaton és a falakon keresztül - a környezeti levegő útján Hangterjedési útvonalak az épületen belül Hangátvitel az épületen kívül A hang az épületen kívül az atmoszférán keresztül terjed ki. A kiterjedést meteorológiai feltételek és a talaj akusztikai tulajdonságai határozzák meg. A hőszivattyú elhelyezése során vegye figyelembe a zajvédelmi rendeleteket és a helyi előírásokat. A hangszint csökkenése a távolság függvényében A hangteljesítmény szintjének átszámítása hangnyomás szintre: A környezeti feltételek függvényében a hangnyomás szint értéke, 1 méteres távolságban kb. 5-8 db(a) értékkel kisebb, mint a hangteljesítmény szintje. Határértékek közületi és ipari alkalmazásoknál Adatok db(a)-ben Területtípus Megengedett max. hangnyomás szint L WA db(a)-ben Nappal Éjszaka Kórház, szanatórium Iskola, öregek otthona Kisebb kertek, parkok Tiszta lakóterületek Általános lakóterületek Kistelepülések Különleges lakóterületek Belső területek Falusi területek Vegyes területek Üzemi területek Ipari területek Vaillant Saunier Duval Kft. 174 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

175 A hang visszaverődése a külső térben A levegő/víz hőszivattyúk telepítése során a hangnyomás szintje a nem kívánt adottságok miatt megemelkedhet. Az előnytelen talajfedések, mint például a beton járda vagy az aszfaltfelületek visszaverődésekhez vezetnek, amelyek emelik a hangnyomás szintjét. A szabadtéri felállítással szemben különösen a függőleges, szomszédoló felületek száma növeli jelentősen a hangnyomás szintjét. Az iránytényező exponenciálisan növekszik a szabadtéri felállítástól a fali telepítésen keresztül egészen a sarokinstallációig, ahogy ezt az alábbi ábrán látható grafika is sematikusan ábrázolja. Itt egy kültéri egység hangnyomás szintje db(a) a távolság és a különböző hőszivattyú típusok ventilátor fordulatszámának függvényében jelenik meg, szabadtéri felállítás esetén). A zajcsökkentési funkció keretein belül lehetőség van a kiválasztott időablakokon belül a ventilátor fordulatszámának fokozatmentes csökkentésére a maximális ventilátor fordulatszám % közötti tartományán belül, amelynek egy csekély mértékű (max. 5%) fűtési teljesítmény-csökkenés a következménye. A hang visszaverődése a külső térben Vaillant Saunier Duval Kft. 175 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

176 A zajcsökkentéssel kapcsolatos intézkedések A hangnyomás szintje növényzettel borított felületekkel (pl.: füves vagy bokrokkal telepített felületek) hallhatóan csökkenthető. Építészeti akadályokkal (pl.: kerítések, falak, palánk, stb.) a direkt hangterjedés redukálható. A levegő/víz hőszivattyú telepítése során feltétlenül figyelembe kell venni, hogy a felállítás helye közvetlenül nem lehet zajra érzékeny helyiségek ablaka alatt. A flexotherm és flexocompact hangteljesítmény szintje A flexotherm és flexocompact hőszivattyúk tervezésének keretein belül az alábbi hangteljesítmény szinteket kell (fűtési üzem) figyelembe venni. A flexotherm és flexocompact készülékek különleges, osztott rendszerű (sole split) felépítési módja alapján az arocollect kültéri egységgel a hőszivattyúk nem csak éjszaka, hanem folyamatosan is képesek zajcsökkentett üzemben működni. Ez egy 5% alatti teljesítmény-csökkenéshez vezet, mert csak a ventilátor fordulatszáma változik meg, a kompresszoré nem. 100 (0%-os csökkentés) 60 (40%-os csökkentés) VWF 5x/4 és VWL 11/4 SA Teljesítmény Hangteljesítmény %-ban Iránytényező, Q Hőforrástól mért távolság (m) Hangnyomás szint db(a)-ben db(a) 53, , (0%-os csökkentés) 60 (40%-os csökkentés) VWF 8x/4 és VWL 11/4 SA Teljesítmény Hangteljesítmény %-ban Iránytényező, Q Hőforrástól mért távolság (m) Hangnyomás szint db(a)-ben db(a) 60, , (0%-os csökkentés) 60 (40%-os csökkentés) VWF 11x/4 és VWL 11/4 SA Teljesítmény Hangteljesítmény %-ban db(a) Iránytényező, Q Hőforrástól mért távolság (m) Hangnyomás szint db(a)-ben 66, Vaillant Saunier Duval Kft. 176 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

177 VWF 157/4 és 2 x VWL 11/4 SA Teljesítmény Hangteljesítménző, Irányténye- %-ban Q 100 (0%-os csökkentés) 60 (40%-os csökkentés) Hőforrástól mért távolság (m) Hangnyomás szint db(a)-ben db(a) 62, , VWF 197/4 és 2 x VWL 11/4 SA Teljesítmény Hangteljesítménző, Irányténye- %-ban Q db(a) 100 (0%-os csökkentés) 60 (40%-os csökkentés) Hőforrástól mért távolság (m) Hangnyomás szint db(a)-ben , Az arotherm hangteljesítmény szintje Az arotherm hőszivattyúk tervezésének keretein belül az alábbi hangteljesítmény szinteket kell (fűtési üzem) figyelembe venni: VWL 55/3 Teljesítmény %-ban Hangteljesítmény db(a) Iránytényező, Q Hőforrástól mért távolság (m) Hangnyomás szint db(a)-ben VWL 85/3 Teljesítmény %-ban Hangteljesítmény db(a) Iránytényező, Q Hőforrástól mért távolság (m) Hangnyomás szint db(a)-ben VWL 115/2 Teljesítmény %-ban Hangteljesítmény db(a) Iránytényező, Q Hőforrástól mért távolság (m) Hangnyomás szint db(a)-ben VWL 155/2 Teljesítmény %-ban Hangteljesítmény db(a) Iránytényező, Q Hőforrástól mért távolság (m) Hangnyomás szint db(a)-ben Vaillant Saunier Duval Kft. 177 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

178 Az arotherm Split hangteljesítmény szintje Az arotherm Split hőszivattyúk tervezésének keretein belül az alábbi hangteljesítmény szinteket kell (fűtési üzem) figyelembe venni: VWL 35/5 230, VWL 55/5 230 V Hőforrástól mért távolság (m) Nappali üzem (Teljes készülékteljesítmény lehetséges) Éjszakai üzem (60%-os kompreszszor fordulatszám csökkentés) Hangteljesítmény db(a) K T /K R K O Hangnyomás szint db(a)-ben ,0 41,0 37,5 35,0 33,0 31,4 28,9 27,0 6 50,0 44,0 40,5 38,0 36,0 34,4 31,9 30,0 9 53,0 47,0 43,5 41,0 39,0 37,4 34,9 33, ,0 32,0 28,5 26,0 24,0 22,4 19,9 18,0 6 41,0 35,0 31,5 29,0 27,0 25,4 22,9 21,0 9 44,0 38,0 34,5 32,0 30,0 28,4 25,9 24,0 VWL 75/5 230 V Nappali üzem (Teljes készülékteljesítmény lehetséges) Éjszakai üzem (60%-os kompreszszor fordulatszám csökkentés) Hangteljesítmény db(a) Hőforrástól mért távolság (m) K T /K R K O Hangnyomás szint db(a)-ben ,0 42,0 38,5 36,0 34,0 32,4 29,9 28,0 6 51,0 45,0 41,5 39,0 37,0 35,4 32,9 31,0 9 54,0 48,0 44,5 42,0 40,0 38,4 35,9 34, ,0 34,0 30,5 28,0 26,0 24,4 21,9 20,0 6 43,0 37,0 33,5 31,0 29,0 27,4 24,9 23,0 9 46,0 40,0 36,5 34,0 32,0 30,4 27,9 26,0 VWL 105/5 230 V, VWL 125/5 230 V Hőforrástól mért távolság (m) Nappali üzem (Teljes készülékteljesítmény lehetséges) Éjszakai üzem (60%-os kompreszszor fordulatszám csökkentés) Hangteljesítmény db(a) K T /K R K O Hangnyomás szint db(a)-ben ,0 47,0 43,5 41,0 39,0 37,4 34,9 33,0 6 56,0 50,0 46,5 44,0 42,0 40,4 37,9 36,0 9 59,0 53,0 49,5 47,0 45,0 43,4 40,9 39, ,0 39,0 35,5 33,0 31,0 29,4 26,9 25,0 6 48,0 42,0 38,5 36,0 34,0 32,4 29,9 28,0 9 51,0 45,0 41,5 39,0 37,0 35,4 32,9 31,0 VWL 105/5 400 V, VWL 125/5 400 V Hőforrástól mért távolság (m) Nappali üzem (Teljes készülékteljesítmény lehetséges) Éjszakai üzem (60%-os kompreszszor fordulatszám csökkentés) Hangteljesítmény db(a) K T /K R K O Hangnyomás szint db(a)-ben ,0 47,0 43,5 41,0 39,0 37,4 34,9 33,0 6 56,0 50,0 46,5 44,0 42,0 40,4 37,9 36,0 9 59,0 53,0 49,5 47,0 45,0 43,4 40,9 39, ,0 41,0 37,5 35,0 33,0 31,4 28,9 27,0 6 50,0 44,0 40,5 38,0 36,0 34,4 31,9 30,0 9 53,0 47,0 43,5 41,0 39,0 37,4 34,9 33,0 Figyelem! Minden esetben vegye figyelembe a Magyarországon rendelkezésre álló típusválasztékot. Vaillant Saunier Duval Kft. 178 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

179 Zajcsökkentő funkció A rendszer zajcsökkentő funkcióval rendelkezik, amellyel a kompresszor fordulatszáma éjszakai üzemben csökkenthető, ezzel is ellensúlyozva a feleslegesen magas akusztikus emissziókat. A multimatic 700 rendszerszabályozón maximum három időablakban lehet a zajcsökkentő funkciót beállítani. Ebben az időablakban a hőszivattyú hangnyomás szintje a kompresszor fordulatszámának csökkentésével kb. 3 db-t csökken. Ez a zajcsökkentő funkció alapvetően arra szolgál, hogy körülményesebb környezeti feltételek (pl.: érzékeny szomszéd, viszonylag szűk beépítés előnytelen tájolással, stb.) mellett még lehetőség legyen a zajok csökkentésére. Amennyiben ez a tartalék már a tervezés fázisban be van kalkulálva, később alig marad még intézkedés arra, hogy az adott esetben keletkező, zajra visszavezethető reklamációkra reagálhassunk. Környezeti feltételek A hang kiterjedése a saját lakóépületeken belül Saját lakóépületeken belül a hőszivattyú hangjának kiterjedése a hőszivattyú telepítési helyének, a helyiség falainak és mennyezetének, valamint padlójának függvénye. Figyelembe kell venni a környezeti zajt és a testhang átvitelt is. 200 kg/m 2 alaptömeg alatti könnyűszerkezetes és gipszkarton falak esetén a hőszivattyú telepítéséhez szerelőkeretet kell használni, hogy megelőzhessük a rezgéseket, valamint az azokból eredő akusztikus emissziókat. A szerelőkeret rögzítése a fal mellett csak a talajon és a fedőrétegen lehetséges, hogy minimalizáljuk a rezgéseket. A hőszivattyú nem telepíthető zajterhelésre érzékeny helyiségek (pl.: hálószoba, nappali) közvetlen közelébe. A levegő/víz kollektor esetén is elsősorban a levegő által történő hangátvitelt kell figyelembe venni. Természetesen ez is függ a telepítési helytől, valamint helyiség falainak, mennyezeteinek és padozatainak hangszigetelési viselkedésétől. Akusztikus emisszió a szomszédos épületek felé A szabadban felállított hőszivattyúknál el kell azt kerülni, hogy a levegő kiáramlása közvetlenül a szomszéd felé történjen (terasz, erkély, hálószoba ablaka, stb.). Vaillant Saunier Duval Kft. 179 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

180 Vaillant Saunier Duval Kft. 180 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

181 10. A fűtési rendszer tervezése A megfelelő fűtési rendszer tervezésénél alapvetően azt kell meghatározni, milyen típusú hőfogyasztókat (felületfűtés és/vagy fűtőtestek) kell beépíteni. Ezzel összhangban kell a rendszerhőmérsékleteket meghatározni. Egyetlen fűtési kör közvetlenül is ráköthető a hőtermelőre. A közvetlen betáplálással ellentétben rendszerszétválasztásnál a fűtési körben a fűtési rendszer vízköreit egy hőtermelő- és hőfogyasztó körre osszák. A hőcserélő az összekötő tag a hőtermelő és a hőfogyasztó között. A kiválasztható fűtési körök típusának tekintetében különbség van a hőátadás módjában is, ami fűtőtestek vagy felületfűtések útján történhet. A fűtőtestek közé soroljuk a radiátorokat, lemezes fűtőtesteket, konvektorokat, valamint a törölköző szárító fűtőtesteket. A padló-, fal- és mennyezetfűtések a felületfűtések közé tartoznak, és a fűtőtestekkel ellentétben ezeket a helyiséghatároló felületekbe építjük be A fűtési rendszer felépítése Egy fűtési rendszer hidraulikusan hőtermelőből (A), hőelosztóból és hőelosztó hálózatból (B), valamint a hőfogyasztókból (C) áll. A fűtési rendszer felépítése, vázlat Vaillant Saunier Duval Kft. 181 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

182 Az egyes területekkel szemben az alábbi követelményeket kell támasztani: Hőtermelés - Térfogatáram, valamint a hőtermelő előre- és visszatérő hőmérsékletének teljesítenie kell a fűtési rendszerrel szemben támasztott követelményeket. - Célszerűek a lehetőleg hosszú működési idők, hogy megelőzhessük a sűrű ki-bekapcsolást (az éves kihasználási fok javítása) - A hőtermelő üzemének lehetőleg függetlennek kell lenni a hőelvételtől Hőelosztás - Összekötő tagként szolgál a hőtermelő- és fogyasztó között - Az azonos vagy különböző rendszerhőmérsékletű fűtési körök és az azonos hőszükségletek közös hőelosztóra csatlakoztathatók - A hőveszteségek a csőhálózat optimális elosztásával csökkenthetők - A csőhálózat kiszámításával optimális hőelosztás biztosítható a fogyasztók felé (meg kell vizsgálni a szivattyúk térfogatáramát és nyomásveszteségeit) Hőfogyasztó - Végre kell hajtani a hidraulikus beszabályozást! - A hőfogyasztónak összhangban kell lennie a helyiség hőterhelésével és azt a meghatározott rendszerhőmérsékleteknek megfelelően kell kialakítani A hőfogyasztó tervezése A helyiségek fűtésére különböző hőfogyasztó típusok állnak rendelkezésre. Külső megjelenésük alapján ezek az alábbi módon osztályozhatók: Külső megjelenés látható beépített nem látható Radiátorok Padló konvektor Padlófűtés Mennyezeti hősugárzók Ventilátoros konvektor Falfűtés Homlokzati fűtés Mennyezetfűtés Az összes hőfogyasztó típusnak különböző megközelítései vannak, amelyeket a tervezés során mérlegelni kell. Az alábbiakban egymással szembe állítjuk a radiátoros és felületfűtések előnyeit és hátrányait, hogy a mindenkori objektum számára a legalkalmasabb rendszert választhassuk ki. A radiátorok előnyei - gyors felfűtés magas előremenő- és visszatérő hőmérsékletekkel - a padlófűtéshez képest csekélyebb beruházási költségek - bárhol alkalmazható - egyszerű kezelés és a helyiség hőmérsékletének problémamentes szabályozása A radiátorok hátrányai - a magas előremenő- és visszatérő hőmérsékletek miatt kevésbé hatékony a fűtőkészülék - magas pormozgás a levegő kb. 70%-os keringése miatt - hideg padlók - hideg határoló falak - a legmagasabb hőmérséklet a helyiség mennyezete alatt van A felületfűtés előnyei - az alacsonyabb előremenő- és visszatérő hőmérsékleteknek köszönhetően magasabb hatásfok - kellemes padló- és határoló szerkezet hőmérséklet - alternatív energiaforrásokkal (hőszivattyú, napenergia) összekötve is használható - nincs porfelverődés - kellemes helyiségklíma - energia-megtakarítás a szükséges alacsonyabb helyiséghőmérsékletek miatt - nem látható - lehetséges a hűtési funkció (hőszivattyúknál) Vaillant Saunier Duval Kft. 182 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

183 A felületfűtés hátrányai - hosszabb felfűtési idő az alacsonyabb előremenő- és visszatérő hőmérsékletek miatt (a padlózat, a padló felépítésének, a csővastagság, illetve anyag, csőtávolságok függvényében) - régi építésű épületben csak korlátozottan alkalmazható, mert a szükséges fűtési teljesítmény adott esetben nem adható át felületfűtéssel - magasabb beruházási költségek A felületfűtés utólagos telepítése A felületfűtés utólagos telepítése marással vagy alacsony felépítésű rendszer alkalmazásával történik. Az előnyben részesítendő variáns a helyi építészeti adottságoktól függ: - Egy már meglévő esztrichbe bemarással lehet a padlófűtést utólag beépíteni. Erre az eljárásra az öntött aszfaltesztrich kivételével minden felület alkalmas. - A már esztrich vagy járólappal szigetelt padozatok modernizálásához nagyon csekély építési magasságú padlófűtési rendszerek kaphatók. A hordozó elemeket a szabadon álló esztrich, járólap vagy kőburkolat felületére kell közvetlenül felragasztani Hőáramlás és hősugárzás A hőfogyasztók a hőátadás módja alapján ugyanúgy hőkonvektorokra és hősugárzókra oszthatók. Konvekció esetén a fűtőtest körüli levegő melegszik fel és száll fel a helyiség mennyezete alá. A helyiség hőmérséklet itt a legmagasabb. A felmelegedett levegő a folyamatos lehűlés által a vele szemben elhelyezkedő helyiségrészbe esik és hideg levegőként a padló mentén áramlik vissza a fűtőtesthez, ahol újból felmelegszik. Eközben por- és pollenrészecskéket is magával visz, ami az asztmások és allergiára érzékeny egyéneknél problémás lehet. A konvekciós fűtés elvi sémája Vaillant Saunier Duval Kft. 183 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

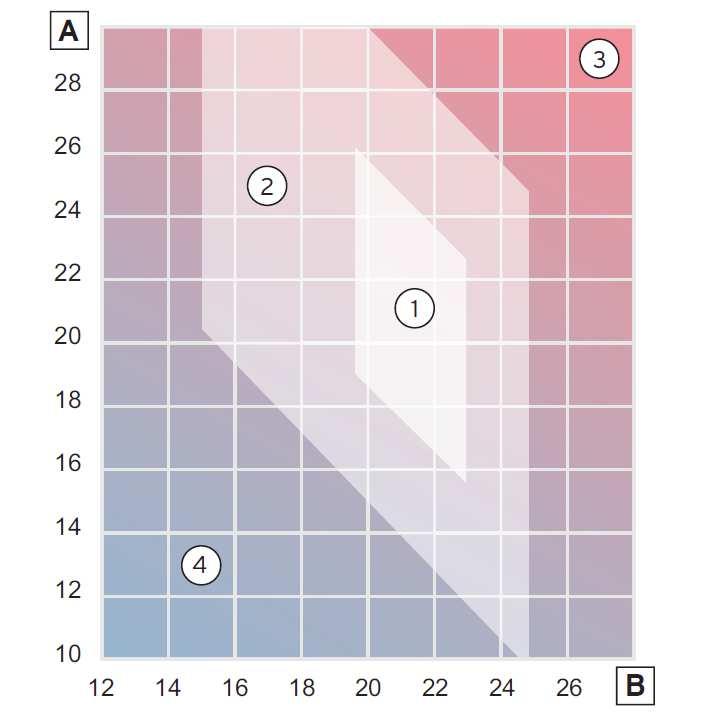

184 A hő- vagy infrasugárzók tulajdonsága, hogy nem a levegőt, hanem a helyiségben található összes testet, tehát az emberi testet, a bútorokat és falakat melegítik fel. Ezt követően a hőt a felmelegedett test adja le a környezetének és így gondoskodik a kellemes helyiséghőmérsékletről. A hősugárzóval történő fűtésnél az alacsonyabb léghőmérséklet ezen kívül kellemes és jól érezhető melegséghez, valamint a lakóterekben természetes klímához vezet. Relatíve alacsony lehet a mért helyiséghőmérséklet, mert az érezhető hő általában 2-3 fokkal magasabb. Mind a hőkonvekciónál, mind pedig a hősugárzásnál az átlagos helyiséghőmérséklet kb. 1,7 méteres magasságban mérhető. A hősugárzás elvi sémája Fűtőfelületek konvekciónál és sugárzásnál A hőfogyasztó típusának függvényében hőátadás egy hőáramlásból és hősugárzásból álló kombináció útján történik. Fűtőfelületek Sugárzási részarány Hőáramlás (konvekció) Tagos fűtőtest 21-36% 79-64% Lemezes fűtőtest (lapradiátor): egysoros, 40-57% 60-43% konvektor lemez nélkül Kétsoros, konvektor lemez nélkül 33-42% 67-58% Két- vagy több soros, konvektor lemezzel 18-30% 82-70% Konvektorok 11% 89% Sugárzó lemezek 60-70% 40-30% Padlófűtés 55-70% 45-30% Vaillant Saunier Duval Kft. 184 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

185 Járatos rendszerhőmérsékletek Mielőtt a fűtőfelületek kialakításával kezdenénk, a rendszerhőmérsékleteket (előremenő- és visszatérő hőmérsékletek) kell meghatározni. A rendszerhőmérsékletek a teljes fűtési, illetve a mindenkori szabályozó rendszerre érvényesek. Ez azt jelenti, hogy az összes, ehhez tartozó hőfogyasztót, illetve hőcserélőt erre a hőmérsékletre kell kiválasztani. A járatos rendszerhőmérsékletek (előremenő- és visszatérő hőmérséklet): - a régi szabvány szerint: 90/70⁰C (tervezési paraméter régi épületekben) - az új szabvány alapján: 76/65⁰C - alacsony hőmérséklet: 70/50⁰C, 70/55⁰C - kondenzációs üzem: 60/45⁰C, 55/45⁰C - hőszivattyú: 55/45⁰C, 45/35⁰C, 35/30⁰C - felületfűtés: 45/35⁰C, 35/30⁰C Hőkomfort A A helyiséghatároló felületek átlagos felületi hőmérséklete (⁰C) B A helyiség hőmérséklete (⁰C) 1 kellemes 2 még kellemes 3 kellemetlenül meleg 4 kellemetlenül hideg A hőkomfort számos befolyásoló tényezőtől függ. Ezen kívül a ruházatnak, a tevékenységnek és a fizikai állapotnak, valamint a helyiség páratartalmának és a légsebességnek is döntő szerepe van. A különböző hőmérsékleteket, amelyek a testet erőteljesen terhelik, kellemetlennek érezzük. Egy helyiségben akkor érjük el a jó hőkomfortot és a kellemes közérzetet, ha az emberi test nyáron nem izzad, télen pedig nem fázik. A legtöbb ember télen 20-22⁰C, nyáron pedig 23-27⁰C közötti helyiséghőmérséklet mellett érzi jól magát. Egy optimálisan elhelyezett és méretezett hő átadó télen döntő mértékben hat a hőkomfortra és a közérzetre. A modern fűtőtestek és felületfűtések teljesítik ezeket a követelményeket. Ebből adódóan a felületfűtés/hűtés nyáron is a kellemes helyiségtemperálásról gondoskodik. Vaillant Saunier Duval Kft. 185 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

186 Hűtés A hőszivattyús technikát túlnyomó részt fűtésre és melegvíz-készítésre használják. Ebből kiindulva ezt a technikát arra is használhatjuk, hogy a hőt elvezessük a helyiségekből, így hűtve azt. Ilyenkor a hőt talajhő/víz, víz/víz vagy levegő/víz hőszivattyúval, passzív vagy aktív úton vonhatjuk el. Rendszermegoldás Különösen gazdaságos és kompakt megoldást kínálnak azok a hőszivattyúk, amelyek beépített hűtési funkcióval rendelkeznek. Ezekben az összes alkotóelem fűtésre, hűtésre és melegvíz-készítésre van kialakítva. Azok a hőszivattyúk, amelyek nem rendelkeznek integrált hűtési funkcióval, helyszínen biztosított alkotóelemekkel kombinálhatók. A hőcserélő kiválasztása a rendszer lehetséges hűtési teljesítményére az alábbi hőmérsékletekkel történik: - primer: 18⁰C / 21⁰C - szekunder: 21⁰C / 18⁰C Az aktív és passzív hűtés előnyei és hátrányai Az aktív hűtés előnyei: - magasabb hűtési teljesítmény - a ventilátoros konvektorokkal lehetséges a helyiség levegőjének páramentesítése Az aktív hűtés hátrányai: - magasabb energiafelhasználás - párazáró szigeteléssel ellátott leválasztó puffer szükséges A passzív hűtés előnyei: - meglévő hőforrás rendszernél (talajszonda vagy talajkollektor) költséghatékony hűtési funkció - csekélyebb energiafogyasztás - lehetséges a talajszonda regenerálása A passzív hűtés hátrányai: - nincs definiált hűtési teljesítmény, mert a hőforrást és a hűtési felületeket is fűtési üzemre kell méretezni - nem lehet páramentesíteni a helyiség levegőjét - a hűtést a helyiség relatív páratartalma engedélyezi (harmatpont), ezáltal csekély hűtési potenciál a fülledt napokon. Hűtés a hőforrással Hűtés talajszondával/talajkollektorral A hőforrás kiválasztásánál figyelembe kell venni, hogy a talajkollektor hűtésre csak korlátozásokkal alkalmas. A hőforrásként használt talajkéreggel aktív és passzív úton is hűthetünk. A talajkollektorokkal és talajszondákkal történő aktív hűtés adott esetben engedélyekhez kötött. Hűtés talajvízzel A talajvízzel aktív és passzív úton is hűthetünk, azonban a talajkéregbe visszavezetett talajvíz hőmérséklete nem lehet 20⁰C-nál magasabb. A talajvízzel történő hűtés adott esetben engedélyekhez kötött. Hűtés levegővel A hőforrásként használt levegő csak aktív hűtésre használható. A külső levegő hőcsökkentőként a megfordítható működési folyamatú levegő/víz hőszivattyúknál használható. A beltéri levegő ventilátoros konvektorok (fan coil) segítségével hűthető le, illetve (adott esetben) páramentesíthető. Mindhárom hőforrás esetén felületfűtő rendszert használunk hőfogyasztó körként. Vaillant Saunier Duval Kft. 186 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

187 A hűtőfelületek típusai A felületfűtő rendszerek és a hűtő mennyezetek passzív és aktív hűtésre alkalmasak. A 15 és 18⁰C közötti előremenő hőmérséklet azonban korlátozza a lehetséges hűtési teljesítményt a hűtő mennyezetek és felületfűtések esetén. Aktív hűtés során kiegészítésként hideg vizes ventilátoros konvektorokat (fan-coil) vagy hideg vizes kazettás mennyezeti készülékeket lehet telepíteni Tömegáram A figyelembe veendő helyiség szükséges fűtési hőterheléséből kiindulva számítható ki a fűtési közeg tömegárama. A szükséges energiát a tömegáram juttatja el a fűtőfelülethez. Ennek nagyságát a hőáram általánosan ismert képletéből számítjuk ki: Q = m * cw * θ (vízre számolva), ahol Q = hőmennyiség (Wh/h), a ΦHL-nek felel meg m = tömegáram (kg/h) cw = a víz specifikus hőkapacitása (fajhője), Wh/(kg * K) θ = az előremenő/visszatérő hőmérséklet-különbsége (θv - θr), Kelvinben A képlet átalakításával kiszámítható a tömegáram: m = Q / (1,163 * (θv - θr)) kg/h-ban A képletből látható, hogy a tömegáram nagysága közvetlenül függ a megválasztott hőmérsékletkülönbségtől az előremenő és visszatérő hőmérséklet között: minél nagyobb a hőmérséklet-különbség, annál kisebb a tömegáram. A tömegáram a csőhálózat számításhoz és a rendszer hidraulikus beszabályozásához szükséges Csőhálózat számítás A fűtési rendszerben a csőhálózatnak és a különböző hidraulikus komponenseknek az a feladata, hogy a fűtővíz mennyiségeket a különböző hőfogyasztókhoz juttassák. A számítás során nem szabad túlságosan magas áramlási sebességeket választani, hogy működés közben ne keletkezhessenek áramlási zajok, valamint a nyomásveszteségeket egy bizonyos határon belül kell tartani. Ezzel a fűtési szivattyúk energiaszükséglete alacsonyabb szinten maradhat. Az áramlási sebességekhez a fő elosztó vezetékekben referenciaként 0,3-1,0 m/s és a fűtőtestek csatlakozó vezetékeiben 0,5-0,8 m/s közötti értékek szolgálnak. Az átlagos nyomásesések Pa/m, nagyobb rendszereknél pedig akár 200 Pa/m értékűek lehetnek (csővezeték nyomásesések méterenként). A számításhoz gondolatban részszakaszokra kell felosztani a tervezett csőhálózatot. Minden részszakasz számára a fűtővíz tömegáramból, a kiválasztott csőátmérőből és az egyéb ellenállásokból kell a nyomásveszteségeket meghatározni. Adódik egy hidraulikailag előnytelen részszakasz, amelyben az összes, csatlakoztatott részszakasz számított nyomásvesztesége a legnagyobb. Ebből a nyomásveszteségből adódik a szivattyú szükséges emelőmagassága. A meghatározott szivattyúnyomás a szivattyú az összes részszakaszban létrehozza, ez azonban magasabb tömegáramokhoz vezet a csekélyebb nyomásveszteségű részszakaszokban. Ahhoz, hogy a részszakaszokban megközelítőleg a kívánt azonos tömegáramokat érhessük el, csökkenteni kell a magas nyomást. Ehhez az szükséges, hogy kiszámítsuk a keletkező túlnyomásokat. A nyomásveszteség számítást az összes részszakaszra el kell végezni. Ezt követően azt kell meggondolni, hol és milyen eszközökkel lehet a túl magas túlnyomásokat csökkenteni, azaz milyen hidraulikus kiegyenlítést akarunk követni. Vaillant Saunier Duval Kft. 187 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

188 Példa a csőhálózat számításra Az alábbi példából kiindulva a csőhálózat számítást egy két körből álló fűtési rendszerre vesszük figyelembe. Ehhez a következő információknak kell rendelkezésre állnia: - A fűtési hőszükséglet számítás végeredménye, valamint az ebből eredő fűtőtest/fűtőfelület teljesítmény, biztonsági ráhagyás nélkül (jelen példában a teljes hőszükséglet: 65 kw, a figyelembe vett fűtőkör 16 kw, HK 10-es radiátor = 1500 W) - Az előremenő- és visszatérő hőmérséklet közötti hőmérséklet-emelkedés (ennek értéke jelen példában ϑ = 20 K) - A szükséges csövezés strang sémája a megfelelő hosszúsági adatokkal - A hőátadás módja és teljesítménye (például termosztatikus szeleppel ellátott radiátorok és beállítható torló szelepek) A számítás általános módszerét az alábbiakban ismertetjük. A legelőnytelenebb részszakasz meghatározása A gyakorlatban ez a legtávolabb elhelyezkedő fűtőtest. A legnagyobb nyomásvesztesége a legelőnytelenebb részszakasznak van. A szükséges szivattyúnyomás ebből a nyomásveszteségből adódik. Ezt a nyomást a szivattyú az összes részszakaszban létrehozza. Például: HK 10-es fűtőtest A fűtővíz tömegáram kiszámítása az egyes fűtőtestekben (normális hőszükséglet 15%-os ráhagyás nélkül) A részszakaszok fűtővíz tömegárama az alábbi képlet használatával számítható: V = Q / c * ϑ Például: fűtőtest (HK 10) V = 1500 W / (1,163 Wh/kg K * 20 K) = 64,488 kg/óra Részszakaszok A részszakaszok nevének megadása, a részszakaszok hossza és a hő- és fűtővíz tömegáramok, amelyek az egyes részszakaszokon átfolynak. Például: a teljes csőhosszúság 65 méter Az ideiglenes csőátmérők kiválasztása A második lépésből származó értékekkel a csősúrlódási diagramból, a maximális nyomásveszteség (például Rmax = 100 Pa/m) figyelembe vétele mellett az utolsó részszakasz csővezetékének radiátorig haladó csőkeresztmetszete határozható meg. A Jelen példában a nyomásveszteségi diagramból CU 12 x 1-es csőátmérő adódik a HK 10-es radiátoráig haladó részszakasz csővezetékére. A fűtési strang nyomásveszteségének meghatározása Az összes részszakasz fűtővíz tömegáramának kiszámításához az alábbi feltételezésekkel éltünk: - p = konstans - Csősúrlódási ellenállás: R = max. 100 Pa/m - 45%-os pótlék a formaelemekre (könyökök, T-idomok) Vaillant Saunier Duval Kft. 188 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

189 A csősúrlódási ellenállásból (R) és a csővezeték hosszúságából adódik a nyomásveszteség a csőrészszakaszban: p = R * l Részletes számítás esetén ennél a pontnál a ζ-értékek összegét adnánk hozzá. Mivel azonban ennél a pontnál durván számolunk és a formaelemekre 45% ráhagyást adtunk, a csővezetékek nyomásveszteségére az alábbi érvényes: p = R * l * 1,45 Ugyanígy számolhatunk a többi részszakaszra is a fűtési strangban. A kiszámított fűtővíz tömegáramokat, nyomásveszteségeket és csőkeresztmetszeteket a strang sémába jegyezzük fel. A még hiányzó szerelvények, fűtőtestek, osztók, stb. nyomásveszteségeit a kapcsolódó gyártói diagramokból vesszük. Keverőszelep kiválasztás A keverőszelep korrekt kiválasztásához a teljes nyomásveszteség, valamint a fűtési strang tömegárama szükséges. Ezeknek az értékeknek a figyelembe vételével lehet csak a keverőszelepet kiválasztani. Az előszerelt Vaillant szivattyús állomás kiválasztásával kapcsolatban további információkat a Tartozékok fejezetben talál. A fűtési szivattyú kiválasztása Ahhoz, hogy a fűtési szivattyút helyesen kiválaszthassuk, meg kell határozni a legkisebb szivattyúnyomást, valamint a szivattyúval szállítható legkisebb folyadékmennyiséget. A legkisebb szivattyúnyomás a legelőnytelenebb strang teljes nyomásveszteségének felel meg. A legkisebb szállított folyadékmennyiség a fűtési csoport, illetve a fűtési rendszer teljes tömegáramának felel meg. Ezekkel az értékekkel lehet a megfelelő előszerelt Vaillant szivattyús állomást kiválasztani. További információkat a Tartozékok fejezetben talál. Vaillant Saunier Duval Kft. 189 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

190 Nyomásveszteségek A hidraulikus beszabályozás előkészítéséhez vegye figyelembe a többi részszakasz nyomásveszteségeit. A csőrész szakasz (2/1) csőméretezése és nyomásveszteség számítása e: R max = 100 Pa/méterrel 150 kg/óra esetén CU 15*1 következik a csősúrlódási diagramból Nyomásveszteség a c-g részszakaszban, R = 100 Pa/méterrel + 45% a formaelemekre: p = 145 Pa/m * 1 m = 145 Pa a & b: R max = 100 Pa/méterrel 64 kg/óra esetén CU 12*1 következik a csősúrlódási diagramból Nyomásveszteség az a&b részszakaszban, R = 100 Pa/méterrel + 45% a formaelemekre: p = 145 Pa/m * 3 m = 435 Pa A csőrész szakasz (2/2) csőméretezése és nyomásveszteség számítása Vaillant Saunier Duval Kft. 190 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

191 Csősúrlódási diagram rézcsövekre (80⁰C-os vízhőmérséklet, érdesség ε = 0,0015 mm) Vaillant Saunier Duval Kft. 191 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

192 10.4 A rendszer szétválasztása A hőtermelő és hőfogyasztó körben a rendszer szétválasztása különböző okok alapján történhet: - a fűtőkészülék hőcserélőjének védelme a rendszerben visszamaradó lerakódásoktól (kazánkő) - oxigéndiffúzió ellen nem védett csőből készült padlófűtési rendszerek - több körből, valamint különböző fűtési körökből (radiátor, padlófűtés) álló rendszerek hő- és tömegáramainak nyomásoldali szétválasztása - különböző fűtőközegek (úszómedence: fűtővíz, klórtartalmú víz) közötti hőátadás A rendszer szétválasztására az alábbi lehetőségek állnak rendelkezésre: - hidraulikus váltó - hőcserélő - puffer tartály Rendszer szétválasztás hőcserélővel A hőcserélő a hőtermelő kör és az utána kapcsolt hőfogyasztó kör teljes körű szétválasztására szolgál. Alkalmazása minden esetben javasolt, amennyiben olyan fűtési rendszerünk van, amelynél a padlófűtést még oxigéndiffúzió ellen nem védett műanyag csövekből alakították ki. A hőcserélővel történő rendszer szétválasztást ugyanúgy szükséges elvégezni, ha a fűtési körbe bevonat nélküli puffer tartályt kell bekötni, hogy a fűtőkészüléket a szennyeződések lerakódása ellen védhessük. A hőtermelő és fűtőkör független lesz egymástól, így az individuális rendszertípust ennek megfelelően kell méretezni. Rendszer szétválasztás hőcserélővel, egykörös rendszer Tudnivaló Abban az esetben, ha a padlófűtési körhöz párhuzamosan további fűtőkörök csatlakoztak, akkor ezek csak akkor láthatók el a hőtermelőbe beépített szivattyúról, ha el lett végezve a fűtési körök hidraulikus kiegyenlítése. Vaillant Saunier Duval Kft. 192 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

193 Rendszer szétválasztás hőcserélővel, kétkörös rendszer Hőtermelő kör A hőtermelő szivattyújának a szükséges vízmennyiséget a hőtermelő kör nyomásvesztesége ellen kell szállítania. A helyszínen biztosítandó hőcserélő nyomásveszteségét a vonatkozó gyártói dokumentumokból kell kiolvasni. A szivattyú diagramokból a hőtermelő körben átkeringő vízmennyiség függvényében lehet az ahhoz tartozó maradék emelőmagasságot meghatározni a névleges csőátmérő meghatározására. Fogyasztó kör A hőfogyasztó körben, amit a hőcserélő lát el, a kör vízmennyiségét a helyszínen biztosítandó fűtési szivattyúnak kell szállítania (beleértve a hőcserélőt), annak nyomásvesztesége ellen, így ennek megfelelően kell azt kiválasztani. Vaillant Saunier Duval Kft. 193 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

194 Szétválasztás puffer tartállyal Pufferként nagy űrtartalmú víztárolókat használunk, amelyekben átmenetileg tároljuk a felmelegített fűtővizet, hogy azt készenlétben tartsuk a hőfogyasztók által történő későbbi felhasználásra. A puffert ugyanúgy használhatjuk hidraulikus váltóként is, hogy a hőtermelő és hőfogyasztó kör közötti térfogatáramokat hidraulikusan elkülöníthessük egymástól. A hidraulikus szétválasztáson túl a puffer lehetőséget biztosít több akár különböző hőforrás fűtési rendszerbe történő bekötéséhez. A puffer tartályra történő rákötés lehetőséget biztosít egy hőszivattyúval együtt működő szolárrendszer kombinációjára, valamint további hőforrások, mint vegyes tüzelésű kazán vagy gázmotor bekötésére. Rendszer szétválasztás pufferrel, egykörös rendszer További érvek a puffer tartály alkalmazása mellett: - a hőtermelő működési idejének optimalizálása, hogy csökkenthessük a be- és kikapcsolási hiszteréziseket. - a hőtermelés és a hőfogyasztás időbeli szétválasztása (pl.: a csapolási folyamatok függetlenítése a hőszivattyú melegvíz-készítő üzemétől) - a fatüzelés (faelgázosító, vízteres kandalló) hatékony üzemének elősegítése és a hőelvétel biztosítása - a hőtermelői kör térfogatáramainak állandó értéken tartása (pl.: konstans térfogatáram egy hőszivattyú számára) - hőszivattyús rendszereknél a kedvezményes áramtarifa üzemszünet periódusainak áthidalása A puffer tartály közvetlenül vagy indirekt módon, a tárolóba épített csőspirál segítségével fűthető fel. Indirekt felfűtésnél hidraulikusan leválik a fűtési vízről. A szolárrendszerek alapvetően a fűtési vízről válnak le, mert ezek szolár hőhordozó folyadékkal üzemelnek. Vaillant Saunier Duval Kft. 194 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

195 Szétválasztás leválasztó tartállyal A VWZ MPS 40 hidraulikus modul leválasztó tartályként alkalmazható a fűtési rendszer és a hőszivattyú hidraulikus szétválasztására. Ennek köszönhetően még lezárt padlófűtési körök esetén is biztosítható egy minimálisan átkeringő folyadékmennyiség. Egy bivalens üzemmódú fűtési rendszerben hidraulikusan a rásegítő fűtőkészülék csatlakoztató a hidraulikus modulra. Lehetőség van arra is, hogy ezt a visszatérő ággal sorba kötött tartályként használjuk. Ez a fűtési rendszer vízmennyiségének emelését és ezzel a hőszivattyú működési idejének meghosszabbítását szolgálja. A minimálisan átkeringő folyadékmennyiséget egy erre alkalmas túláram szelep biztosítja, ha lezárnak a padlófűtési körök saját (helyiségenkénti) szelepei. Visszatérő ággal sorba kötött tartály flexotherm készülékkel 10.5 A hőelosztás / hidraulikus körök / fűtési körök tervezése A fűtési vízzel szemben támasztott követelmények VDI 2035 irányelv, első munkalap A VDI 2035 első munkalapja javaslatokat tartalmaz arra vonatkozóan, hogy miként lehet a vízmelegítő rendszerek vízkőképződésből károsodásait elkerülni. Ez egy épületen belül az ivóvíz melegítő berendezésekre (a DIN 4753 alapján) és a meleg vizes központi fűtési rendszerekre (DIN EN szerint) érvényes, ha a kívánt előremenő hőmérséklet soha sem haladja meg a 100⁰C-os értéket. A vízkő képződésének okai A vízkő-képződés mértékében döntő szerepe van a víz állagának, a töltő- és pótvíz mennyiségének, a hőátadó felületek falhőmérsékletének és az üzemeltetés feltételeinek. A korrózióval ellentétben az oldott anyagok jelenléte a vízkő képződésében csak alárendelt szerepet játszik. A vízkő képződés (tehát a CaCO3 lerakódása) az alábbi reakció alapján történik: Ca HCO3- = CaCO3 + CO2 + H2O Vaillant Saunier Duval Kft. 195 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

196 Mindez akkor következik be, ha alkáli földfémeket és hidrogén karbonátokat tartalmazó vizet melegítünk fel. Emelkedő hőmérséklettel nő a vízkő-képződés veszélye. Ebben nem a kilépő- vagy előremenő hőmérséklet a döntő, hanem a hőtermelő hőátadó felületének falhőmérséklete. A vízkő-képződésből származó károsodások akkor léphetnek fel, ha nincsenek egymással összehangolva a tervezés/kivitelezés, az üzemeltetés feltételei és a víz állaga. Ahhoz, hogy számszerűsíthessük a vízkő képződését, igényelni kell egy vízminta analízist a helyi vízszolgáltató vállalattól. A vízkő képződésének pontos megítéléséhez szükség van a kalcium és savkapacitás koncentrációjának, valamint a töltő- és pótvíz mennyiségeinek értékeire. A leegyszerűsített megítéléshez önmagában az alkális földfémek és az összkeménység paraméterei alapján is lehetséges. A vízkő-képződés hatása a meleg vizes fűtési rendszerekre A vízkő-képződésből, valamint annak lerakódásából adódóan csökken a hőátadás a meleg vizes központi fűtési rendszerek hőtermelőiben. Az ebből adódó keresztmetszet csökkenés magasabb áramlási ellenállást okoz, amelynek következtében csökken a hőteljesítmény és forrászajok keletkeznek. Ez közvetlenül a fűtött hőátadó felületeken (a készülékben található hőcserélőben) jelentkezik, ami helyi túlhevüléshez és az ezzel összefüggő repedésekhez vezet. Ennek elkerülhetetlen következménye a hőcserélő kicserélése lenne. Irányértékek / javaslatok a meleg vizes központi fűtési rendszerek számára A meleg vizes központi fűtési rendszereknél a vízkő-képződésből származó károsodások veszélye a használati melegvíz-készítő rendszerekkel összehasonlítva az alkáli földfém és hidrogén-karbonát ionok csekélyebb mennyiségére korlátozódik. A gyakorlat megmutatta, hogy ez összefüggésben áll - a meleg vizes központi fűtési rendszer teljes fűtési teljesítményével - a specifikus rendszertérfogattal (névleges űrtartalom (liter)/fűtési teljesítmény; több készülékből álló rendszereknél a legkisebb önálló fűtési teljesítmény számít) - a töltő- é pótvíz mennyiségével és - a hőtermelő típusával és konstrukciójával a vízkő-képződésből származó károsodások fellépésekor. Vízminőség Ezek a készülékek a fűtővíz minőségével szemben nem igényelnek a VDI 2035 szabványban megfogalmazott előírásoknál szigorúbb követelményeket. A szabvány szerint megadott határértékeket az alábbi táblázat foglalja össze: Összes fűtési teljesítmény A legkisebb hőtermelő fűtési felületre vonatkoztatott alkáli földfémek mennyisége 2) A legkisebb hőtermelő fűtési felület teljes keménysége 20 l/kw > 20 l/kw > 50 l/kw < 50 l/kw kw mol/m 3 mol/m 3 mol/m 3 ( dh) 50 Nincs előírás 2,0 < 0,02 16,8 vagy < 3,0 1) > ,0 1,5 < 0,02 11,2 > ,5 0,02 < 0,02 8,4 > 600 0,02 0,02 < 0,02 0,11 1) Szivattyúval ellátott, zárt fűtési és elektromos utánfűtéssel ellátott rendszerek esetén 2) A specifikus rendszertérfogat (liter és névleges űrtartalom/fűtési teljesítmény kaszkád rendszereknél a legkisebb teljesítményű hőtermelő paraméterei) figyelembe vétele mellett. A táblázatban megadott adatok csak a teljes berendezés (töltő- és pótvíz mennyiség) háromszoros űrtartalmára érvényes. Amennyiben ezt az értéket túllépjük, akkor a vízkezelést (lágyítás, sómentesítés, keménység stabilizálás, iszapmentesítés) a VDI előírásai szerint (2035. számú munkalap) kell elvégezni. Vaillant Saunier Duval Kft. 196 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

197 Vízkeménység A vízkeménységgel az alkáli földfém ionok koncentrációját jelöljük. Ezek főleg kalciumok és magnéziumok. A mosó- és tisztítószer törvény (WRMG) szerint a vízkeménység lágy (8,4 ⁰d összkeménységig), közepesen kemény (14 ⁰d összkeménységig) és kemény (14 ⁰d összkeménységtől) lehet. Minél magasabb keménységi fok, annál több a vízben oldott ion. A ⁰d jelölés (német keménységi fok) elavult, ezért manapság egyre gyakrabban használják a mmol/l egységet az alkáli földfémek összmennyiségének jelölésére. Vízkeménység Besorolás a WRMG (mmol/l) (⁰d) szerint <1,5 <8,4 lágy 2 11,2 közepesen kemény >2,5 >14 kemény 3 16,8 kemény A vízminőség vizsgálata 1-es példa: Egy eredeti állapotában lévő fűtési rendszer, 300 liter fűtővíz mennyiséggel. A fűtési teljesítmény 18 kw-nál van. A specifikus rendszertérfogat: 300 l/18 kw = 17 l/kw Ebben az esetben a megengedett vízkeménység <16,8 ⁰dH nincs semmilyen követelmény 2-es példa: Kiegészítésként egy termikus szolárrendszert kötnek be (1000 literes puffer), így most a rendszer űrtartalma már 1300 liter Megváltozik a specifikus rendszertérfogat, kb. 72 l/kw-ra. A megengedett vízkeménység most <0,11 ⁰dH feltétlenül szükséges a vízkezelés. Ebben az esetben olyan technikai intézkedéseket kell tenni, amelyek a hőtermelőt és a teljes fűtési rendszert védik (pl.: köztes hőcserélő útján, stacionárius vagy mobil fűtésfeltöltés). A beüzemelés előkészületei A rendszert a VDI 2035 szerint alaposan át kell öblíteni töltő- és pótvízzel még a beüzemelés megkezdése előtt. Töltő- és pótvíznek kiindulásként ivóvizet használnak. A beüzemelés paramétereit a rendszernaplóban kell dokumentálni, Ezt a tervezőnek vagy a kivitelezőnek kell a beüzemelés befejezése után a rendszer üzemeltetőjének átadnia, aki a továbbiakban felel a rendszernapló vezetéséért. A rendszernapló a fűtési rendszer szerves része. Vízkezelés a VDI 2035 szerint A vízkezelés tekintetében a VDI es és 2-es munkalapja három lehetőséget ad meg: - Lágyítás sótalanítás - Keménység-stabilizálás - Keménység ülepítés Lágyítás A lágyítás a VDI 2035 dokumentumban, mint előnyben részesített módszer jelenik meg. Ennél az eljárásnál a víz keménységét okozó anyagait kalcium- és magnézium sók nátriummal helyettesítjük. Az öszszes többi alkotóelem változatlanul megmarad a vízben, de ezek már nincsenek kihatással a vízkeménységre. Ezzel szemben emelkedik a fűtővíz ph értéke, amiért a nátrium-karbonát felel és a ph érték 9-9,5 fölé történő emelkedését is eredményezheti. Ez a normál acél és a rézből készült csővezetékek számára jó, de az alumínium esetén nem. Azonban a fűtő készülékek hőátadója ma túlnyomórészt alumíniumból készül, ami 8.5-es ph érték felett feloldódik. Vaillant Saunier Duval Kft. 197 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

198 Teljesen sómentesített víz További lehetőség a fűtővíz teljes sómentesítése. Ennél az eljárásnál kicseréljük a víz összes oldott adalékát. Ehhez az eljáráshoz manapság kationos és anionos gyantát tartalmazó ioncserélők léteznek, amelyek belülről összekevertek és eldobható patronban találhatók. Mivel a sómentesített víz nem tartalmaz puffer elemeket, védőanyagot kell használni, ami a ph értéket 8,5 alá állítja be. A rendszerben található alumínium alkotóelemek esetén a korrózió megelőzésére, valamint a lágyítás és sómentesítés esetén is további intézkedések szükségesek. Keménység-stabilizálás A vízkeménység stabilizálásával kapcsolatos tudnivalókat a VDI es munkalapja tartalmazza, hogy megelőzhetők legyenek a vízkő képződésével kapcsolatos jelenségek. A lágyítással ellentétben itt nem távolítjuk el a rendszerből a meszet, azonban az adagolással és felügyelettel kapcsolatban figyelembe kell venni a gyártói adatokat. Keménység ülepítés A keménység ülepítés alatt azt értjük, hogy a fűtővízbe olyan adalékokat keverünk, amelyek hatással vannak a vízkeménységet okozó ásványi anyagok kicsapódására. A gyakorlatban ez a módszer azonban nem végezhető el jól (iszapképződés). Karbantartás a VDI 2035 szerint A meleg vizes központi fűtési rendszereket évente legalább egyszer kell víz- és rendszer oldalról karbantartani. A karbantartás megrendeléséről az üzemeltetőnek kell gondoskodnia. Az irányértékek meghaladása esetén a töltő- és pótvizet lágyítani kell. Azokban az esetekben, amelyekben: - a töltő- és pótvíz analíziséből származó alkáli földfémek összege az irányérték felett van és/vagy - a szükségeshez képest több töltő- és pótvíz mennyiség szükséges és/vagy - a fűtési teljesítmény specifikus rendszerűrtartalma 20 l/kw felett van (több kazánból álló rendszereknél a legkisebb saját fűtési teljesítményt kell figyelembe venni), javasolt a sótalanítás vagy a lágyítás. Korrózió elleni védelem vízkezeléssel Azoknál a fűtővizeknél, amelyek állagát erősen lúgosító anyagok hozzáadásával javítjuk (a DIN 2035, 2-es számú lapja szerint) az alumíniumot és annak ötvözeteit a korrózió által károsíthatják. Vigyázat! A nem megfelelő fűtővíz használat alumínium korrózióhoz, valamint az abból keletkező tömítetlenségekhez vezethet! Az ötvözetlen alumínium más anyagokkal, mint pl.: acél, szürkeöntvény vagy réz reakcióba lép az alkalizált fűtővíz útján (ph érték > 8,5), ami aluminát képződéssel járó jelentős korrózióhoz vezet. Ötvözetlen alumínium esetén biztosítsa, hogy a fűtővíz ph értéke 8,2 és maximum 8,5 között legyen. A fűtővíz ph értéke ötvözetlen alumínium esetén nem lépheti át a ph = 8.5, ötvözött alumínium alkalmazásakor pedig a ph = 9 értéket. A ph érték a vízben oldott hidrogén-ionok koncentrációját adja meg. Az alacsony ph értékek (ph < 7) savas, a magasabb ph értékek (ph > 7) pedig lúgos közeget jeleznek. A semleges víz ph értéke: 7. A fűtővíz jellemzői Egység Sóban szegény Sóban gazdag Elektromos vezetőképesség (25 C) µs/cm < Külalak Üledékektől mentes ph-érték (25 C) 8,2 9,5 1) Oxigén mg/l < 0,1 < 0,02 1) Alumínium és alumínium ötvözetek esetén korlátozott a ph érték tartománya. Ötvözetlen alumínium estén a ph 8,5 érvényes, kiválasztott alumíniumötvözőknél (pl.: AlSi10Mg) a ph 9,0 érvényes. Normál esetben nincs szükség a ph érték emelésére. Vaillant Saunier Duval Kft. 198 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

199 A töltő- és pótvíz előkészítésére alkalmas készülékek Kritikus vízminőségű és/vagy magas specifikus víztartalmú rendszerek (pl.: puffer tartály használata) esetén a töltő- és pótvíz minőségének biztosítása érdekében alapvetően azt javasoljuk, hogy a rendszer feltöltését erre specializálódott szakipari cég végezze. Erre a célra mobil vízkezelő berendezések léteznek, amelyekben előre elkészíthető a szükséges mennyiségű sótlanított vagy lágyított töltővíz. A lágyító eszköz kiválasztásánál ügyelni kell annak alkalmasságára, AlSi alapanyagok használata mellett. Az alábbi értékeket puffer tárolós rendszerek esetén kell figyelembe venni: A fűtővíz jellemzői Egység Sóban szegény Elektromos vezetőképesség (25 C) µs/cm < 100 Összkeménység >50 l/kw-nál kisebb ⁰dH 0,11 kazánfűtő felületnél mol/m 3 0,02 ph-érték (25 C) 8,2 9,5 1) 1) Ötvözetlen alumínium estén a ph 8,5 érvényes, kiválasztott alumíniumötvözőknél (pl.: AlSi10Mg) a ph 9,0 érvényes. Ezek az értékek a töltő- és pótvíz esetén érvényesek. Az értékek felülvizsgálatát három hónapos üzemidő után és évente egyszer, a karbantartási rendszernaplóban dokumentálni kell. Figyelem: Meglévő rendszerek esetén a fent megadott értékek többnyire nem tarthatók be. Éppen ezért a felújítás megkezdése előtt legalább az alábbi fűtővíz paramétereket kell megmérni: - teljes keménység - elektromos vezetőképesség - ph érték Ezeket az értékeket össze kell hasonlítani az új követelményekkel, majd gondoskodni kell a megfelelő intézkedések véghezviteléről (szaktanácsadás szükséges). Ebből adódóan az alábbi kérdések tisztázása szükséges: - kezelve lett korábban a fűtési rendszer inhibitorokkal (korrózióvédő szer), keménység stabilizátorokkal vagy fagyálló szerrel - ismert-e a rendszerben a korróziós problémák forrása Amennyiben ezek közül bármelyik adott, kötelező a szaktanácsadás. Abban az esetben, ha a vízkezelés kemikáliák hozzáadásával történt, feltétlenül szükséges a (vízkezelő anyag) gyártó céggel a biztonsági utasításokat tisztázni, hogy a vízkezelési eljárás ezek figyelembe vételével, dokumentált formában történhessen. Vaillant Saunier Duval Kft. 199 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

200 10.6 Alkotóelemek a hőfogyasztó körben A fűtési rendszer a gyakorlatban csak akkor működik helyesen, ha az összes fontos alkotóelem rendelkezésre áll, és azok a megfelelő helyen lettek beépítve. Az alábbiakban a hőfogyasztói kör működés szempontjából releváns komponenseit mutatjuk be. Fontos alkotóelemek a hőfogyasztó körben A hőfogyasztó kör alkotóelemei 1 Keringtető szivattyú 2 Beszabályozó szelep 3 Hajtómű (3-utas szelep) 4 Működtető 5 Termosztatikus radiátor szelep Hajtómű A hajtómű állító tagból, illetve működtetőből áll és az a feladata, hogy a térfogatáramot a hőtermelő és a hőfogyasztók szükséges teljesítménye között, 0-100% között állítsa. Minden állító tagnak van egy szabályozó kapuja, ami többé vagy kevésbé nyitható vagy csak nyitott, illetve zárt. Állító tagként csapokat (forgó mozgás) vagy szelepeket (tolattyú mozgás) használunk. A szelepek között átmenő és 3-utas szelepeket különböztetünk meg. Átmenő szelepek esetén az átáramló keresztmetszetet az ülék változtatásával csökkentjük vagy növeljük, ebből adódik egy mennyiségében változó térfogatáram. A 3-utas szelepnek egy mennyiségében állandó (a következő oldal rajzos megjelenítésében üresen, illetve AB-vel jelölve) és két, mennyiségében változó (a következő oldal rajzos megjelenítésében kitöltve, valamint A-val vagy B-vel jelölve) szelepkapuja van. Annak függvényében, hogy keverő vagy elosztó szelepként használjuk, változik az ülék mozgás eredménye. Vaillant Saunier Duval Kft. 200 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

201 Keverés A kilépő térfogatáram állandó marad, ami két, mennyiségében változó áramlásból (az A és B kapuból) keveredik össze. AB = konstans kifolyás Keverőszelep Elosztás Egy állandó mennyiségű belépő térfogatásam az A és B kapun keresztül két, mennyiségében változó (különböző) kilépő térfogatáramokra oszlik fel. AB = konstans áramlás Elosztó szelep Beszabályozó szelep A beszabályozó szelepeket több körös hidraulikák esetén az állandó mennyiségű térfogatáramok beállításra használjuk. A teljes rendszer beüzemelése során az összes fűtési strangot az előzetesen kiszámított névleges térfogatáramra kell beállítani. Ezt az eljárás hidraulikus beszabályozásnak is hívják. A hidraulikus beszabályozás az egyik legfontosabb előfeltétele a hibamentesen működő fűtési rendszernek Keringtető szivattyú A mai keringtető szivattyúk teljesítménye változó (térfogatáram változtatás) az automatikusan szabályozott fordulatszám (nagyhatékonyságú szivattyúk) alapján. Egy hidraulikus kapcsolás csak akkor működik helyesen, ha a keringtető szivattyú: - korrekten méretezett - helyesen lett beépítve és csatlakoztatva (a fázissorrend ellenőrzése a háromfázisú szivattyúk esetén). Ezen kívül bizonyos kapcsolásoknál fennáll a szivattyúk túlmelegedésének veszélye, mindenek előtt ott, ahol ezek lezárt szelepek ellen működnek. Az ilyen helyzetekre gyógyír lehet a fordulatszám szabályozott szivattyúk vagy kisebb, beállítható bypass szelepek alkalmazása, amelyek a minimális keringtetést zárt szelepállás mellett is biztosítják Mágneses csapda Tudnivaló A nagyhatékonyságú fűtési szivattyúk és a szabályozó szelepek védelmére mindig be kell építeni egy mágneses csapdát. Az acél csövekből, radiátorokból vagy puffer tartályokból álló fűtési rendszereknél magnetit képződéssel lehet számolni. Ehhez javasolt a mágneses iszapcsapda alkalmazása a készülékbe épített, valamint a készüléken kívüli nagyhatékonyságú szivattyú védelmére. A csapdát közvetlenül a hőtermelőhöz visszatérő ág tartományában kell feltétlenül beépíteni. A magnetit (vagy vas-oxid) a legkisebb iszaprészecske, ami a fűtési rendszer megfelelő komponensein zavarokhoz és jelentős dugulásokhoz vezethet. A szennyeződés főképpen korróziós részecskékből áll, ami a szivattyúk mágneses mezőjében, keverő- és szabályozó szelepekben rakódhat le. A többi iszaprész a rendszerbe jut, ami a dugulás növekedéséhez vezet, és végezetül lerakódik a kritikus alkotóelemeken. Vaillant Saunier Duval Kft. 201 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

202 Következmény: indokolatlanul magas energiafogyasztás és egyre gyakrabban előforduló fogyasztói reklamációk a korlátozott működés, a rendszer zavarai és meghibásodása miatt Membrános tágulási tartályok A membrános tágulási tartály helyes megválasztásához figyelembe kell venni a fűtési rendszer teljes víztartalmát. Ehhez a következő adatok ismerete szükséges: - a fűtőtestek víztartalma - a hőtermelő víztartalma - a csővezetékek (beleértve a tartozékok) víztartalma (pl.: osztó/gyűjtő egység) A fűtőtestek, valamint a padlófűtési rendszerek víztartalmának megadásához két lehetőségünk van: - pontos megadás gyártói adatok alapján - közelítő becslés: - padlófűtés: 20 l/kw fűtőteljesítmény - lapradiátorok: 10 l/kw fűtőteljesítmény A teljes víztartalommal a táguló űrtartalmat és azzal a membrános tágulási tartály szükséges térfogatát lehet kiszámítani. A számításhoz szükséges képletek, illetve kiválasztási táblázatok kapcsán célszerű közvetlen kapcsolatba lépni a membrános tágulási tartály gyártójával Köztes hőcserélő Köztes hőcserélő alkalmazása esetén talajhő/víz hőszivattyút kell használni, ahol a köztes kört úgy, mint a talajkollektor esetén, készre kevert hőhordozó folyadékkal kell feltölteni. Az alábbi táblázat útmutatást ad a Zilmet lemezes hőcserélő beépítésével alkalmazott kialakításokra. A hőcserélő tagolt lemezekből áll, amelyet feszítőcsavarok fognak össze. A köztes hőcserélő párazáró szigetelését a helyszínen kell kialakítani. Ennek az alábbi tulajdonságokkal kell rendelkeznie: - Hőszigetelés vastagsága: 50 mm - Hőmérséklet-tartomány: egészen 130 C-ig - Anyag: Poliuretán keményhab Hőcserélő típus Egység Z3 T Z3 T Alkalmazott hőszivattyú VWS 220/3, VWS VWS 460/3 300/3, VWS 380/3 Meleg oldal közege Víz Víz Hideg oldal közege Víz / 30 %-os propilénglikol keverék Víz / 30 %-os propilénglikol keverék Hőteljesítmény kw 27/35,5/43,8 52,2 Primer vízkör (víz) C 8 8 belépő hőmérséklet Primer vízkör (víz) C 5 5 kilépő hőmérséklet Szekunder kör (sólé) C 2 2 belépő hőmérséklet Szekunder kör (sólé) C 5 5 kilépő hőmérséklet Meleg oldal térfogatáram m 3 /óra 8,63/10/12 14,00 Hideg oldal térfogatáram m 3 /óra 9,73/11,38/13,66 15,78 Meleg oldal nyomásveszteség kpa 22,1/24,3/25 25,48 Hideg oldal nyomásveszteség kpa 36,6/41/42,1 42,19 Áramlási irány Ellenáramú Ellenáramú Lemezek anyaga AlSl 316 AlSl 316 Csatlakozás ISO R 1 1/4 ISO R 2 A meleg oldal méretezési nyomása bar A hideg oldal méretezési nyomása bar Hosszúság mm Szélesség mm Magasság mm 69,3/76/89 102,3 Tömeg kg 116,8/118,4/121,6 124,8 Vaillant Saunier Duval Kft. 202 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

203 Vaillant Saunier Duval Kft. 203 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

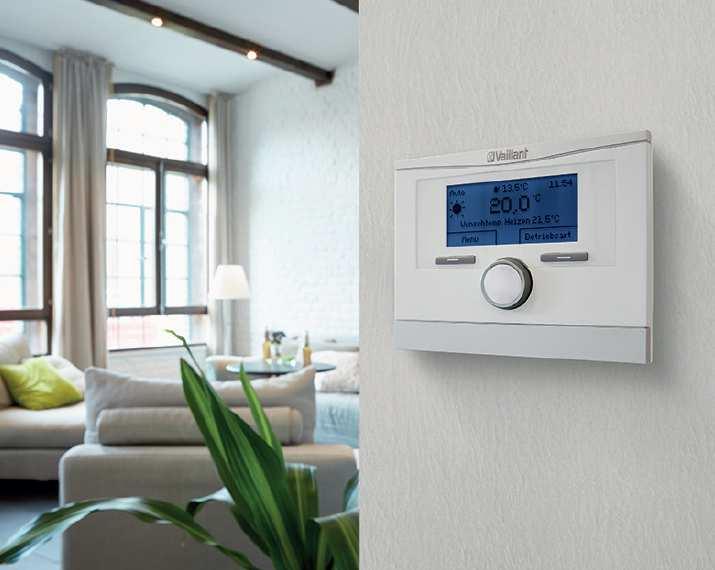

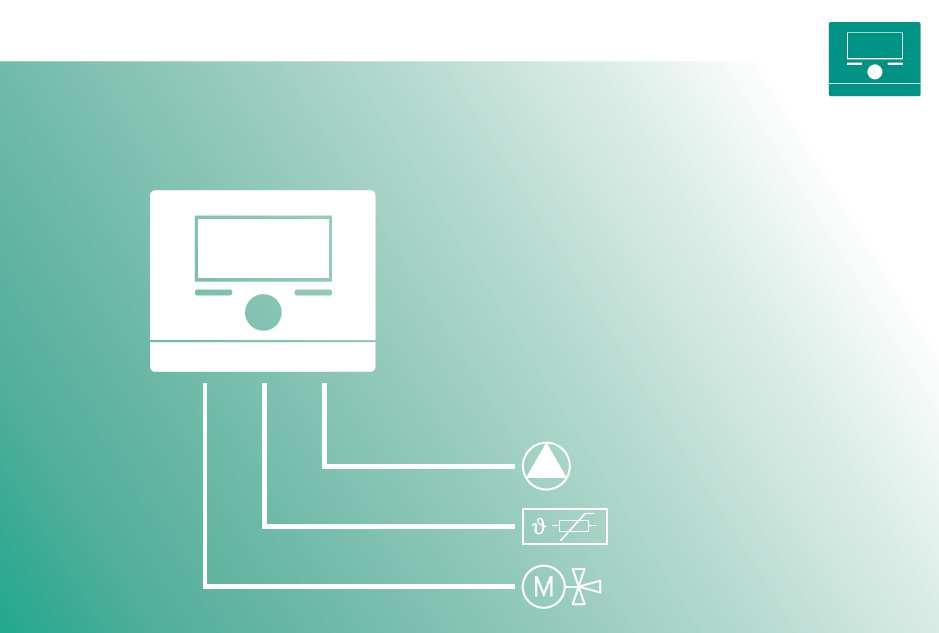

204 11. Szabályozástechnika 11.1 Mi is az a szabályozás? A szabályozás, mint minden fűtési rendszer okos agya, a fűtési rendszer igényfüggő és gazdaságos működését garantálja. A modern Vaillant szabályozók moduláris felépítésű, önmagukat konfiguráló rendszerek, amelyek az összes akár jövőbeli igényekre is rugalmasan illeszthetők. Például egy már meglévő fűtőkészülék is nagyon egyszerűen kombinálható további komponensekkel, legyen az megújuló energiák bekötése vagy a változó komfortigények teljesítése. Éppolyan egyszerű egy rásegítő fűtőkészüléket egy hőszivattyús rendszerbe integrálni és a szabályozás által központilag vezérelni. Az ebus sorkapcsok megkönnyítik az önálló rendszerkomponensek együttműködését. Ezen kívül az ebus további előnyöket nyújt a telepítés biztonságára: csak egy két eres vezetéket igényel, ami polaritástól függetlenül köthető be. A megfelelő szabályozóval minden fűtési rendszer gyorsan és biztonságosan üzemeltethető. Az összes komfortigény gombnyomásra vagy egy egyszerű forgatással teljesül. A kijelzések intuitív módon megérthetők a háttérvilágított (kék) képernyőn. multimatic 700 rendszerszabályozó Vaillant Saunier Duval Kft. 204 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

205 11.2 Időjárás-követő szabályozás multimatic 700 rendszerszabályozó A multimatic 700 egy időjárás-követő szabályozó fűtésre, hűtésre, szellőztetésre és használati melegvízkészítésre. Ez az ebus szabályozó azokhoz a készülékekhez lett kifejlesztve, amelyek ebus kommunikációra képes elektromos vezérlőpanellel rendelkeznek. A rendszeren történő összes beállítás közvetlenül a szabályozón végezhető el. Kibővített rendszerek számára a multimatic 700 szabályozó további modulokkal kombinálható. A VR 70 keverőmodullal a multimatic 700 szabályozó kétkörös vagy szolár szabályozóra bővíthető. A VR 71 keverő modullal összekötve a multimatic 700 maximum három szabályozott fűtési körig használható. További keverő- és szolár modulokkal összekötve a multimatic 700 egészen 9 kevert fűtési körre alkalmazható. Kaszkád rendszerben akár 7 db, ebus kommunikációra képes gázkészülék/hőszivattyú használható. Távvezérlő készülékként a VR 91 alkalmazható. A szabályozó kezelése három, felhasználó specifikus szintre tagozódik. Kiegészítésként a VRC 700 szabályozó Vaillant hőszivattyúk működtetésére is alkalmas. Hőszivattyúból és gázkészülékből álló hibrid rendszerek esetén a multimatic 700 energia menedzsmentje az ingyenes környezeti hőenergia optimális használatát részesíti előnyben. A Vaillant recovair VAR /4 szellőztető készülékek számára kifejlesztett vezérlési funkció lehetővé teszi, hogy egyetlen szabályozóval működtessük a fűtő és lakásszellőztető rendszert. A multimatic 700 közvetlenül a fűtőkészülék kezelőfelületében helyezhető el vagy távvezérlő készülékként a lakótérben szerelhető fel. Rádiófrekvenciás multimatic 700f szabályozó Vezeték nélküli időjárás-követő szabályozóként a multimatic 700f ugyanazokkal a felhasználási lehetőségekkel és funkciókkal rendelkezik, mint a multimatic 700. A napelemes külső hőfokérzékelő és a rádiófrekvenciás adatátvitel miatt nincs szükség az alkotóelemek között vezetékes összeköttetésre. Ez az ebus szabályozó kiegészítő modulok nélkül melegvíz-készítésre (tároló-töltés) és egy direkt fűtési kör működtetésére alkalmazható. Természetesen a multimatic 700f/4 szabályozót is lehet a VR 70 vagy VR 71 keverő- és szolár modulokkal összekötve bővíteni. Egy fűtési kör távvezérlésére a VR 91f rádiófrekvenciás távkapcsoló használható Energia-mérleg szabályozás geotherm beépített időjárás-követő energiamérleg szabályozóval A beépített időjárás-követő energiamérleg szabályozó nem csak a szolár, hanem a teljes fűtési rendszert is vezérli. A szabályozás a külső léghőmérséklet függvényében történik, hogy a fűtési és a szolár rendszer optimálisan tudjon egymással összekapcsolódni. A grafikus kijelző folyamatosan mutatja az aktuális üzemállapotot, a szolár hozamot és az érzékelők értékeit. Az egyénileg beállítható fűtési programokkal a személyes hőszükségletet lehet gyorsan és egyszerűen programozni. A beépített rádiós órának köszönhetően a téli/nyári óraátállítás teljesen automatikus A szabályozó készülék kiválasztása Ahhoz, hogy a fűtési rendszer intelligens szabályozását garantálhassuk, épület- és rendszertechnikai előfeltételeket kell a szabályozó kiválasztása során figyelembe venni. A hőtermelővel összekötött leghatékonyabb szabályozástechnika kiválasztásához segítségként a következő oldalon található táblázat szolgál. Az összes szabályozó készülék az ebus sorkapcson keresztül csatlakozik. Vaillant Saunier Duval Kft. 205 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

206 Szabályozás Hőszivattyú Rendszertechnikai előfeltétel Rendszerelőnyök Egykörös időjárás-követő szabályozás multimatic 700 rendszerszabályozó flexotherm flexocompact arotherm monoblokk arotherm Split 1 vagy több ebus hőtermelő (hibrid vagy kaszkád) 1 db melegvíz-tároló 1 db szabályozatlan fűtőkör - Intelligens szabályozástechnika a fűtési rendszer időjáráskövető üzeméhez - Egyénileg beállítható fűtési programok minden fűtési kör számára - a VR 70 keverőmodullal kétkörös vagy szolár szabályozóként is használható - a VR 71 keverőmodullal háromkörös vagy szolár szabályozóként is használható - További keverő- és szolár modulokkal a multimatic kör működtetésére képes multimatic 700 f flexotherm flexocompact arotherm monoblokk arotherm Split 1 vagy több ebus hőtermelő 1 db melegvíz-tároló 1 db szabályozatlan fűtőkör - Rádiófrekvenciás szabályozástechnika a fűtési rendszer időjárás-követő üzeméhez - Egyénileg beállítható fűtési programok minden fűtési kör számára - a VR 70 keverőmodullal kétkörös vagy szolár szabályozóként is használható - a VR 71 keverőmodullal háromkörös vagy szolár szabályozóként is használható Intelligens időjárás-követő energiamérleg szabályozó VWZ AI hőszivattyú vezérlőmodul multimatic 700 szabályozóval összekötve geotherm arotherm 1 db ebus hőtermelő 1 db szolár melegvíz-tároló 1 db szabályozott fűtőkör 1 db szabályozatlan fűtőkör 1 db arotherm 1 db szabályozatlan fűtőkör - A fűtési és szolár rendszer intelligens és komfortos összekapcsolódása - Szolár melegvíz-készítésre és napenergiával támogatott fűtésrásegítésre is alkalmas - Egyénileg beállítható fűtési programok minden fűtési kör számára - Kaszkád kapcsolásnál feltétlenül szükséges a buszcsatoló alkalmazása - Lehetséges a szabályozó kiegészítése VR 60/3 keverő modullal és VR 90/3 távkapcsolóval a fűtési rendszer bővítése esetén Vaillant Saunier Duval Kft. 206 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

207 11.5 Rendszeráttekintések Rendszeráttekintés: multimatic 700/6 direkt fűtési körre (HMV készítés a fűtőkészülékkel) multimatic 700/6 egyetlen fűtési kör számára (opcionális VR 920 kommunikációs egységgel) Rendszeráttekintés: multimatic 700/6 a VR 70 modullal egy opcionális szolár rendszer számára multimatic 700/6 a VR 70 egységgel egy opcionális szolár rendszer számára Vaillant Saunier Duval Kft. 207 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

208 Rendszeráttekintés: multimatic 700/6 a VR 70 modullal, 2 fűtési körre multimatic 700/6 a VR 70 és VR 920 egységekkel 2 fűtési kör számára Rendszeráttekintés: multimatic 700/6 a VR 71 modullal, 3 fűtési körre multimatic 700/6 szabályozóval + VR 71, 2 x VR 91, 1 x VR 920 (opc. kaszkád szabályozással) Vaillant Saunier Duval Kft. 208 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

209 Rendszeráttekintés: multimatic 700/6 a VR 71 modullal egy opcionális szolár rendszer számára multimatic 700/6 + VR 71, 2 x VR 91, 1 x VR 920 (opc. szolár és kaszkád szabályozással) Rendszeráttekintés: multimatic 700/6 a VR x VR 70 modullal egészen 9 db fűtési körig multimatic 700/6 + VR 71 és 3 x VR 70 modullal, egészen 9 db kevert fűtési körig Vaillant Saunier Duval Kft. 209 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

210 Rendszeráttekintés: multimatic 700f/4 a VR 71 modullal + 2 x VR 91f és VR 920 multimatic 700f/4 a VR 71 modullal, 2 x VR 91f és VR 920 (opc. kaszkád szabályozással) Rendszeráttekintés: geotherm integrált időjárás-követő energiamérleg szabályozóval Rendszeráttekintés geotherm beépített időjárás-követő energiamérleg szabályozóval Vaillant Saunier Duval Kft. 210 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

211 11.6 Termékbemutatások A multimatic 700/6 termék bemutatása multimatic 700/6 Felszereltség - Magyarázó szövegekkel ellátott időjárás-követő szabályozó - Applikáció bázisú (Android és ios) komfortos kezelés (csak a VR 920 kommunikációs modullal együtt lehetséges) - A kezelőfelület helyiséghőmérséklet szabályozóként is használható - Előismeretek nélküli intuitív kezelhetőség - Vezetett kérdésekkel és telepítés varázslóval támogatott gyors beüzemelés - Extra széles, háttérvilágított szöveges kijelző - Zajcsökkentési funkció hőszivattyúk esetén - ebus sorkapocs - Grafikus szolárhozam-kijelzés - Grafikus környezeti hozam és áramfogyasztás kijelzés - Energiaárak (normál, kedvező tarifájú áram, rásegítő fűtés tarifája) megadása - Kiegészítő modul nélkül csak melegvíz-készítésre (tároló-töltés) és egy szabályozatlan fűtési körre használható - A VR 70 és VR 71 modullal modulárisan bővíthető - 1 db VR 71 és maximum 3 db VR 70 modul kaszkád kapcsolásával akár 9 kevert körből álló fűtési rendszerek vezérlése is lehetséges - 2. szolár tároló működtetési lehetősége - trivai funkció (a leghatékonyabb hőtermelés kiválasztása; gáz/áram költség-összehasonlítás) - Páratartalom szabályozás az arotherm VWL..5/2; flexotherm VWF..7/4; flexocompact VWF..8/4 hőszivattyúkkal a hűtési üzem alatti párakicsapódás ellen - Egészen 7 ebus hőtermelő kaszkád kapcsolása lehetséges - KNX (külön rendelhető átjáró segítségével) - A rendszereltérések folyamatos felügyelete - Adaptív fűtési jelleggörbe - Integrált vezérlés a Vaillant recovair lakásszellőztető rendszerek működtetésére - Hibrid rendszerek integrált vezérlése - Helyiséghőmérséklet visszacsatolás az előremenő hőmérséklet illesztéséhez - Heti program - Időprogram a fűtési körök, a tároló-töltő és a cirkulációs kör számára - Szabadság program - Gyorsszellőztetés funkció - Party funkció - Egyszeri tároló-töltés az időprogramozáson kívül - Termikus fertőtlenítés (heti időprogram alapján) - Legionellák elleni védelem bivalens tárolók esetén Alkalmazási lehetőségek - A VR 70 keverő- és szolár modullal szolár szabályozóként is használható - Egykörös szabályozóként vagy a VR 70 keverő- és szolár modullal két körös szabályozóként alkalmazható. Három (kevert) fűtési kör esetén a VR 71 keverő modullal bővíthető. Vaillant Saunier Duval Kft. 211 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

212 - 1 db VR 71 és maximum 3 db VR 70 modul kaszkád kapcsolásával akár 9 kevert körből álló fűtési rendszerek vezérlése is lehetséges - Az összes, ebus kommunikációra képes Vaillant fűtőkészülékkel kompatibilis - A VR 91 távvezérlővel bővíthető egy fűtési kör távkapcsolására - Egyetlen szabályozó használható az ebus kommunikáción alapuló szellőztetésre, a megújuló energiákhoz, valamint a hagyományos fűtéstechnológiához - Puffer-töltés szabályozás az allstor exclusive multi-funkciós tárolók számára - recovair lakásszellőztető vagy hibrid készülék bekötése esetén VR 32/3 buszcsatoló alkalmazása szükséges - ebus kommunikációra alkalmas gázkészülékek és flexotherm hőszivattyúk kaszkád kapcsolása esetén a 2. hőtermelőtől kezdve egy-egy VR 32/3 szükséges mindegyik készülékbe - arotherm hőszivattyúk kaszkád kapcsolása esetén a 2. hőtermelőtől kezdve egy-egy VR 32 B szükséges mindegyik készülékhez - arotherm Split hőszivattyúk kaszkád kapcsolása esetén a 2. hőtermelőtől kezdve VR 32/3 szükséges mindegyik készülékhez Tudnivaló! Padlófűtés esetén kiegészítésként egy VRC 9642 határoló termosztát szükséges a padlófűtési kör számára. A multimatic 700/6 és a szabályozó modulok kombinációs lehetőségei Lehetséges kombinációk: - VR 70 és 1 x VR 91 vagy - VR 71 és 1 x VR 91 vagy 2 x VR 91 vagy - VR 71 és 3 x VR 70 és 8 x VR 91 (maximum 7 db VR 91, ha VPM W frissvizes állomás is van a rendszerben. Legfeljebb 6 db VR 91, ha VPM W és VPM S egységeket is alkalmazunk). Műszaki adatok Műszaki adatok Egység multimatic 700/6 Üzemi feszültség V 24 Áramfelvétel ma < 50 Megengedett max. környezeti ⁰C 60 hőmérséklet A csatlakozó vezetékek keresztmetszete mm 2 0,75 1,5 A fali tartó befoglaló méretei: Magasság mm 115 Szélesség mm 147 Mélység mm 50 Elektromos védelem - IP 20 Védelem osztálya - III Rendelési szám Vaillant Saunier Duval Kft. 212 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

213 A multimatic 700f/4 termék bemutatása multimatic 700f/4 Felszereltség - Magyarázó szövegekkel ellátott, rádiófrekvenciás időjárás-követő szabályozó - Applikáció bázisú (Android és ios) komfortos kezelés (csak a VR 920 kommunikációs modullal együtt lehetséges) - Előismeretek nélküli intuitív kezelhetőség - A kezelőfelület helyiséghőmérséklet szabályozóként is használható - Extra széles, háttérvilágított szöveges kijelző - Zajcsökkentési funkció hőszivattyúk esetén - Installációs asszisztenssel támogatott gyors beüzemelés - ebus sorkapocs - Grafikus szolárhozam-kijelzés - Grafikus környezeti hozam és áramfogyasztás kijelzés - Energiaárak (normál, kedvező tarifájú áram, rásegítő fűtés tarifája) megadása - Kiegészítő modul nélkül csak melegvíz-készítésre (tároló-töltés) és egy szabályozatlan fűtési körre használható - A VR 70 és VR 71 modullal modulárisan bővíthető - trivai funkció (a leghatékonyabb hőtermelés kiválasztása; gáz/áram költség-összehasonlítás) - Páratartalom szabályozás az arotherm VWL..5/2; flexotherm VWF..7/4; flexocompact VWF..8/4 hőszivattyúkkal a hűtési üzem alatti párakicsapódás ellen - Egészen 7 ebus hőtermelő kaszkád kapcsolása lehetséges - A rendszereltérések folyamatos felügyelete - Adaptív fűtési jelleggörbe - Integrált vezérlés a Vaillant recovair lakásszellőztető rendszerek működtetésére - Hibrid rendszerek integrált vezérlése - Helyiséghőmérséklet visszacsatolás az előremenő hőmérséklet illesztéséhez - Heti program - Időprogram a fűtési körök, a tároló-töltő és a cirkulációs kör számára - Szabadság program - Gyorsszellőztetés funkció - Party funkció - Egyszeri tároló-töltés az időprogramozáson kívül - Termikus fertőtlenítés (heti időprogram alapján) - Legionellák elleni védelem bivalens tárolók esetén Alkalmazási lehetőségek - A VR 70 keverő- és szolár modullal szolár szabályozóként is használható - Egykörös szabályozóként vagy a VR 70 keverő- és szolár modullal két körös szabályozóként alkalmazható. Három (kevert) fűtési kör esetén a VR 71 keverő modullal bővíthető. Vaillant Saunier Duval Kft. 213 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

214 - Az összes, ebus kommunikációra képes Vaillant fűtőkészülékkel kompatibilis - A VR 91f távvezérlővel bővíthető egy fűtési kör távkapcsolására - Egyetlen szabályozó használható az ebus kommunikáción alapuló szellőztetésre, a megújuló energiákhoz, valamint a hagyományos fűtéstechnológiához - recovair lakásszellőztető vagy hibrid készülék bekötése esetén VR 32/3 buszcsatoló alkalmazása szükséges - ebus kommunikációra alkalmas gázkészülékek és flexotherm hőszivattyúk kaszkád kapcsolása esetén a 2. hőtermelőtől kezdve egy-egy VR 32/3 szükséges mindegyik készülékbe - arotherm hőszivattyúk kaszkád kapcsolása esetén a 2. hőtermelőtől kezdve egy-egy VR 32 B szükséges mindegyik készülékhez Tudnivaló! Padlófűtés esetén kiegészítésként egy VRC 9642 határoló termosztát szükséges a padlófűtési kör számára. A multimatic 700f/4 és a szabályozó modulok kombinációs lehetőségei Lehetséges kombinációk: - VR 70 és 1 x VR 91f vagy - VR 71 és 1 x VR 91f vagy 2 x VR 91f Műszaki adatok Műszaki adatok Egység multimatic 700f/4 Adatátviteli frekvencia MHz 868 Adóteljesítmény mw 10 Hatósugár (épületen kívül) m 100 Hatósugár (épületen belül) m 25 Megengedett max. környezeti ⁰C 60 hőmérséklet A fali tartó befoglaló méretei: Magasság mm 115 Szélesség mm 147 Mélység mm 50 Elektromos védelem - IP 20 Védelem osztálya - III Rendelési szám Műszaki adatok Egység Vevőegység Üzemi feszültség V 24 Áramfelvétel ma < 50 A csatlakozó vezetékek keresztmetszete mm 2 0,75 1,5 Adatátviteli frekvencia MHz 868 Adóteljesítmény mw 10 Hatósugár (épületen kívül) m 100 Hatósugár (épületen belül) m 25 Megengedett max. környezeti ⁰C 60 hőmérséklet A fali tartó befoglaló méretei: Magasság mm 115 Szélesség mm 147 Mélység mm 50 Vaillant Saunier Duval Kft. 214 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

215 A VR 70 keverő- és szolármodul termékbemutatása VR 70 keverő- és szolármodul A keverő- és szolármodul a VRC 700(f) funkcionalitásának kibővítésére szolgál. Ezzel a modullal a VR 91(f) távvezérlővel együtt lehetőség van egy zóna-hozzárendelésre. A bővítő modul alkalmazásával az alábbi funkciók állíthatók be, illetve választhatók ki: - 1-es konfiguráció: 1 x direkt, 1 x kevert fűtési kör és meleg víz tároló-töltés - 3-as konfiguráció: multifunkciós puffer tartály, 1 x kevert fűtőkör és fűtő készülékkel történő melegvíz-készítés - 5-ös konfiguráció: kibővítés 2 x kevert fűtési körre - 6-os konfiguráció: napenergiával támogatott melegvíz-készítés 1 x direkt fűtési körrel - 12-es konfiguráció: szolár fűtésrásegítés 1 x kevert fűtési körrel Tudnivaló! A COL szenzor számára egy VR 11 kollektor érzékelőt kell használni, az összes többi érzékelőhöz pedig egy (standard) VR 10 érzékelőt. A VR 70 keverő- és szolármodul rendelési száma: A VR 70 konfigurációk áttekintése (1 12) Konfig. VR 70 *1 Működtető kimenet foglalata Szenzor bemenet foglalata R1 R2 R3 R4 R5 R6 S1 S2 S3 S4 S5 S 6 S7 1 HC1P HC2P MA - HC2 op HC2 cl DHW1 / Buf Bt DEM1 DEM 2 - Sys Flow / Buf Top FS2-3 MA HC2P LP/3WV - HC2 op HC2 cl Buf TopDHW Buf BtDH W Buf BtC H Sys Flo w Buf TopCH FS2-5 HC1P HC2P HC1 op HC1 cl HC2 op HC2 cl Sys Flow DEM1 DEM 2 - FS1 FS2-6 COLP LegP MA - ZV1 - DHW1 DHW Bt - Sys Flo w COL Szolár hozam PWM 12 COLP HC1P TDO 3WV HC1 op HC1 cl Szolár hozam Buf Bt TD1 TD2 COL FS1 PWM Jelmagyarázat HC1P 1-es fűtőkör fűtési szivattyúja Buf Top A puffer felső tartályérzékelője HC1 cl 1-es fűtőkör keverőszelep zárás Buf Bt A puffer alsó tartályérzékelője HC1 op 1-es fűtőkör keverőszelep nyitás Buf TopDHW Az allstor puffer HMV részének felső tároló érzékelője DEM1 1-es fűtőkör külső hőigénykérés Buf BtDHW Az allstor puffer HMV részének alsó tároló érzékelője FS1 1-es fűtőkör fűtési előremenő szenzora Buf TopCH Az allstor puffer fűtési részének felső tároló érzékelője Vaillant Saunier Duval Kft. 215 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

216 HC2P 2-es fűtőkör fűtési szivattyúja Buf BtCH Az allstor puffer fűtési részének alsó tároló érzékelője HC2 cl 2-es fűtőkör keverőszelep zárás TD1 Egy ΔT szabályozás első hőmérséklet-érzékelője HC2 op 2-es fűtőkör keverőszelep nyitás TD2 Egy ΔT szabályozás második hőmérséklet-érzékelője DEM2 2-es fűtőkör külső hőigénykérés TDO Egy működtető kimenete ΔTszabályozás esetén FS2 2-es fűtőkör fűtési előremenő szenzora LP/3WV Töltőszivattyú vagy háromutas váltószelep a HMV tartály felé MA Multifunkciós kimenet COLP Kollektor-szivattyú DHW1 Tároló hőmérséklet-érzékelő COL Kollektor hőmérséklet-érzékelő DHW Bt A HMV tartály alsó tároló hőmérséklet érzékelője LegP Legionella-védelmi szivattyú Sys Flow Rendszer előremenő hőm. (hidraulikus váltó) Solar yield Szolárhozam ZV1 Az 1-es zóna zónaszelepe PWM Tényleges PWM bement és előírt szivattyú PWM kimenet (csak az auroflow VMS 70 szolár állomással együtt) Vaillant Saunier Duval Kft. 216 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

217 VR 70 rendszerséma & konfiguráció beállítási mátrix Rendszerséma (VRC 700 vagy VRC 700f/4) nincs VR 70 / VR 71 VR 70 konfiguráció fűtési kör allstor excl. 2 kevert fűtési kör szolár melegvízkészítés szolár fűtésrásegítés 1 direkt fűtési kör 1 direkt és/vagy 1 kevert fűtőkör 1 direkt és/vagy 1 kevert fűtőkör 2 kevert fűtőkör 1 direkt fűtési kör 1 kevert fűtési kör Gázkészülékes rendszer HMV üzem szabályozása a fűtő készülékkel, tehát a tároló érzékelő és a töltő szivattyú a fűtő készülékre csatlakozik Puffer menedzs. lehets. 1 Gázkészülékes rendszer + szolár HMV készítés HMV üzem szabályozása a VRC 700 szabályozóval, tehát a tároló érzékelő és a töltő szivattyú a VR 70 vagy VR 71 modulra csatlakozik Puffer menedzs. lehets. Gázkészülékes rendszer 2 HMV üzem szabályozása a VRC 700 szabályozóval, tehát a tároló érzékelő és a töltő szivattyú a VR 70 vagy VR 71 modulra csatlakozik 6 3 kw-os hibrid rendszer (alternatív üzemmód) Melegvíz-készítés csak a rásegítő fűtőkészülékkel 7 3 kw-os hibrid rendszer (párhuzamos üzemmód) 2 körrel / zónával Melegvíz-készítés csak a rásegítő fűtőkészülékkel Vaillant Saunier Duval Kft. 217 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

218 Rendszerséma (VRC 700 vagy VRC 700f/4) nincs VR 70 / VR 71 VR 70 konfiguráció fűtési kör allstor excl. 2 kevert fűtési kör szolár melegvízkészítés szolár fűtésrásegítés 1 direkt fűtési kör 1 direkt és/vagy 1 kevert fűtőkör 1 direkt és/vagy 1 kevert fűtőkör 2 kevert fűtőkör 1 direkt fűtési kör 1 kevert fűtési kör 8 Monoenergikus hőszivattyús rendszer A rásegítő fűtés igényli a hőszivattyú szivattyúját Meleg víz a hőszivattyú és a rásegítő fűtés útján Puffer menedzs. lehets. Puffer menedzs. lehets. Egyszerű hibrid rendszer A rásegítő fűtés igényli a hőszivattyú szivattyúját Meleg víz csak a rásegítő fűtés útján 9 Egyszerű hibrid rendszer A rásegítő fűtés nem igényli a hőszivattyú szivattyúját Meleg víz csak a rásegítő fűtés útján Puffer menedzs. lehets. Hőcserélő modullal leválasztott monoenergikus hőszivattyú rendszer Rásegítő fűtőnek szüksége van a hőcserélő modul szivattyújára Puffer men. lehets. 10 Meleg víz csak a hőszivattyú útján Egyszerű hibrid rendszer külső hőcserélővel Rásegítő fűtőnek szüksége van a hőcserélő modul szivattyújára Puffer men. lehets. Meleg víz csak a rásegítő fűtés útján Vaillant Saunier Duval Kft. 218 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

219 Rendszerséma (VRC 700 vagy VRC 700f/4) nincs VR 70 / VR 71 VR 70 konfiguráció fűtési kör allstor excl. 2 kevert fűtési kör szolár melegvízkészítés szolár fűtésrásegítés 1 direkt fűtési kör 1 direkt és/vagy 1 kevert fűtőkör 1 direkt és/vagy 1 kevert fűtőkör 2 kevert fűtőkör 1 direkt fűtési kör 1 kevert fűtési kör 11 Monoenergikus hőszivattyús rendszer külső hőcserélővel A rásegítő fűtés igényli a hőszivatytyú szivattyúját Puffer men. lehets. Meleg víz a hőszivattyú és a rásegítő fűtés útján Teljesen hibridrendszer 12 A rásegítő fűtés nem igényli a hőszivattyú szivattyúját Meleg víz a hőszivattyú és a rásegítő fűtés útján Puffer men. lehets. (HMV üzem szabályozás részben a fűtő készülékkel) Teljesen hibridrendszer külső hőcserélővel 13 A rásegítő fűtés nem igényli a hőszivattyú szivattyúját Meleg víz a hőszivattyú és a rásegítő fűtés útján Puffer men. lehets. (HMV üzem szabályozás részben a fűtő készülékkel) Vaillant Saunier Duval Kft. 219 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

220 Rendszerséma nincs VR 70 / VR 71 VR 70 konfiguráció fűtési kör allstor excl. 2 kevert fűtési kör szolár melegvízkészítés szolár fűtésrásegítés 1 direkt fűtési kör 1 direkt és 1 kevert fűtőkör 1 direkt és 1 kevert fűtőkör 2 kevert fűtőkör 1 direkt fűtési kör 1 kevert fűtési kör Teljesen hibrid rendszer opciós leválasztással Rásegítő fűtőnek nincs szüksége a hőcserélő modul szivattyújára Meleg víz a hőszivattyú és a rásegítő fűtés útján Puffer menedzs. lehets. Puffer men. lehets. (HMV üzem szabályozás VRC szabályozóval) Monoenergikus hőszivattyús rendszer külső hőcserélővel Rásegítő fűtőnek szüksége van a hőcserélő modul szivattyújára Puffer menedzs. lehets. Puffer men. lehets. Meleg víz a hőszivattyú és a rásegítő fűtés útján A rendszerséma hozzárendelése a hőtermelőhöz Rendszerséma Hőtermelő 1, 2 Hagyományos hőtermelő 8, 9, 12, 16 flexotherm/flexocompact hőszivattyú 8, 9, 10, 11, 12, 13, 16 arotherm (Split) hőszivattyú A VR 70 modulok kaszkádolása esetén egyértelmű címeket kell az egységekhez hozzárendelni. Ehhez a címkapcsoló segítségével kell a modult egy adott címre beállítani (a címet egy számjegy útján lehet a kapcsolóról leolvasni): - VR 70, 1-es cím = Címkapcsoló az 1-es álláson - VR 70, 2-es cím = Címkapcsoló a 2-es álláson - VR 70, 3-as cím = Címkapcsoló a 3-as álláson Vaillant Saunier Duval Kft. 220 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

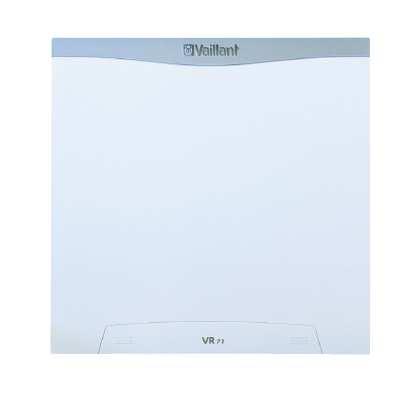

221 A VR 71 keverőmodul termékbemutatása VR 71 keverőmodul A VR 71 keverőmodul a VRC 700(f) szabályozó három kevert körré történő kibővítésére szolgál, amelyhez kiegészítésként maximum 2 db VR 91(f) távvezérlő készülék csatlakoztatható. Ezzel a kialakítással elérhető az ErP szerinti VIII-as besorolási osztály, ami a rendszer hatékonyságát 5%-kal emeli. A bővítő modul alkalmazásával az alábbi funkciók állíthatók be, illetve választhatók ki: - 1-es konfiguráció: napenergiával támogatott melegvíz-készítés és 2 db szolár tároló, 2 x kevert fűtési körrel - 1-es konfiguráció: szolár fűtésrásegítés és 2 db szolár tároló, 3 x kevert fűtési körrel - 2-es konfiguráció: napenergiával támogatott melegvíz-készítés 3 x kevert fűtési körrel - 2-es konfiguráció: szolár fűtésrásegítés 3 x kevert fűtési körrel - 3-as konfiguráció: kibővítés 3 x kevert fűtési körre - 6-os konfiguráció: multifunkciós puffer tartály, 3 x kevert fűtési körrel A VR 71 keverőmodul rendelési száma: Vaillant Saunier Duval Kft. 221 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

222 A VR 71 konfiguráció áttekintése Konfig. VR 71 *1 A szenzor bemenetek elhelyezkedése S1 S2 S3 S4 S5 S6 S7 S8 S9 S10 S11 S12 S13 1 Sys Flow FS1 FS2 Buf Bt 2 DHW Top DHW Bt COL1 yield DEM2 TD1 TD2 PWM1-2 Sys Flow FS1 FS2 FS3 DHW Top DHW Bt COL1 yield - TD1 TD2 PWM1-3 Sys Flow / Buf Top FS1 FS2 FS3 Buf Bt DEM1 DEM2 DEM3 DHW Sys Flow FS1 FS2 FS3 Buf TopCH Buf BtCH Buf TopDHW Buf BtDHW DEM1 DEM2 DEM3 - - Konfig. VR 71 *1 A működtető kimenetek elhelyezkedése R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 1 HC1P HC2P UV solar MA COLP1 LP/3WV HC1 op HC1 cl HC2 op HC2 cl HC1P HC2P HC3P MA COLP1 LP/3WV HC1 op HC1 cl HC2 op HC2 cl HC3 op HC3 cl 3 HC1P HC2P HC3P MA - LP/3WV HC1 op HC1 cl HC2 op HC2 cl HC3 op HC3 cl 6 HC1P HC2P HC3P MA UV solar LP/3WV HC1 op HC1 cl HC2 op HC2 cl HC3 op HC3 cl Jelmagyarázat HC1P 1-es fűtőkör fűtési szivattyúja HC3 3l 3-as fűtőkör keverőszelep zárás HC1 cl 1-es fűtőkör keverőszelep zárás HC3 op 3-as fűtőkör keverőszelep nyitás HC1 op 1-es fűtőkör keverőszelep nyitás DEM3 3-as fűtőkör külső hőigénykérés DEM1 1-es fűtőkör külső hőigénykérés FS3 3-as fűtőkör fűtési előremenő szenzora FS1 1-es fűtőkör fűtési előremenő szenzora MA Multifunkciós kimenet HC2P 2-es fűtőkör fűtési szivattyúja DHW1 Tároló hőmérséklet-érzékelő HC2 cl 2-es fűtőkör keverőszelep zárás Sys Flow Rendszer előremenő hőm. (hidraulikus váltó) HC2 op 2-es fűtőkör keverőszelep nyitás Buf Top A puffer felső tartályérzékelője DEM2 2-es fűtőkör külső hőigénykérés Buf Bt A puffer alsó tartályérzékelője FS2 2-es fűtőkör fűtési előremenő szenzora LP/3WV Töltőszivattyú vagy háromutas váltószelep a HMV tartály felé HC3P 3-as fűtőkör fűtési szivattyúja UV solar A szolár tároló váltószelepe Vaillant Saunier Duval Kft. 222 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

223 VR 71 rendszerséma & konfiguráció beállítási mátrix Rendszerséma nincs VR 70 / VR 71 szolár melegvízkészítés + 2. szolár tároló VR 71 konfiguráció szolár fűtésrásegítés + 2. szolár tároló szolár melegvízkészítés szolár fűtésrásegítés 3 kevert fűtési kör allstor excl. 1 direkt fűtési kör 2 kevert fűtési körig 3 kevert fűtési kör Gázkészülékes rendszer HMV üzem szabályozása a fűtő készülékkel, tehát a tároló érzékelő és a töltő szivattyú a fűtő készülékre csatlakozik Puffer menedzs. lehets. 1 Gázkészülékes rendszer + szolár HMV készítés HMV üzem szabályozása a VRC 700 szabályozóval, tehát a tároló érzékelő és a töltő szivattyú a VR 70 vagy VR 71 modulra csatlakozik Puffer menedzslehets. Gázkészülékes rendszer 2 HMV üzem szabályozása a VRC 700 szabályozóval, tehát a tároló érzékelő és a töltő szivattyú a VR 70 vagy VR 71 modulra csatlakozik Puffer menedzs. lehets. 6 3 kw-os hibrid rendszer (alternatív üzemmód) Melegvíz-készítés csak a rásegítő fűtőkészülékkel 7 3 kw-os hibrid rendszer (párhuzamos üzemmód) 2 körrel / zónával Melegvíz-készítés csak a rásegítő fűtőkészülékkel Vaillant Saunier Duval Kft. 223 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

224 Rendszerséma nincs VR 70 / VR 71 szolár melegvízkészítés + 2. szolár tároló VR 71 konfiguráció szolár fűtésrásegítés + 2. szolár tároló szolár melegvízkészítés szolár fűtésrásegítés 3 kevert fűtési kör allstor excl. 1 direkt fűtési kör 2 kevert fűtési körig 3 kevert fűtési kör 8 Monoenergikus hőszivattyús rendszer A rásegítő fűtés igényli a hőszivattyú szivattyúját Meleg víz a hőszivattyú és a rásegítő fűtés útján Puffer menedzs. lehets. Puffer men. lehets. Egyszerű hibrid rendszer A rásegítő fűtés igényli a hőszivattyú szivattyúját Meleg víz csak a rásegítő fűtés útján 9 Egyszerű hibrid rendszer A rásegítő fűtés nem igényli a hőszivattyú szivattyúját Meleg víz csak a rásegítő fűtés útján Puffer menedzs. lehets. Hőcserélő modullal leválasz-tott monoenergikus hőszivattyú rendszer Rásegítő fűtőnek szüksége van a hőcserélő modul szivattyújára Puffer men. lehets. 10 Meleg víz csak a hőszivattyú útján Egyszerű hibrid rendszer külső hőcserélővel Rásegítő fűtőnek szüksége van a hőcserélő modul szivattyújára Puffer men. lehets. Meleg víz csak a rásegítő fűtés útján Vaillant Saunier Duval Kft. 224 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

225 Rendszerséma nincs VR 70 / VR 71 szolár melegvízkészítés + 2. szolár tároló VR 71 konfiguráció szolár fűtésrásegítés + 2. szolár tároló szolár melegvízkészítés szolár fűtésrásegítés 3 kevert fűtési kör allstor excl. 1 direkt fűtési kör 2 kevert fűtési körig 3 kevert fűtési kör 11 Monoenergikus hőszivattyús rendszer külső hőcserélővel A rásegítő fűtés igényli a hőszivattyú szivattyúját Puffer men. lehets. Meleg víz a hőszivattyú és a rásegítő fűtés útján Teljesen hibridrendszer 12 A rásegítő fűtés nem igényli a hőszivattyú szivattyúját Meleg víz a hőszivattyú és a rásegítő fűtés útján Puffer men. lehets. (HMV üzem szabályozás részben a fűtő készülékkel) Teljesen hibridrendszer külső hőcserélővel 13 A rásegítő fűtés nem igényli a hőszivattyú szivattyúját Meleg víz a hőszivattyú és a rásegítő fűtés útján Puffer men. lehets. (HMV üzem szabályozás részben a fűtő készülékkel) Vaillant Saunier Duval Kft. 225 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

226 Rendszerséma nincs VR 70 / VR 71 szolár melegvízkészítés + 2. szolár tároló VR 71 konfiguráció szolár fűtésrásegítés + 2. szolár tároló szolár melegvízkészítés szolár fűtésrásegítés 3 kevert fűtési kör allstor excl. 1 direkt fűtési kör 2 kevert fűtési körig 3 kevert fűtési kör Teljesen hibrid rendszer opciós leválasztással Rásegítő fűtőnek nincs szüksége a hőcserélő modul szivattyújára Meleg víz a hőszivattyú és a rásegítő fűtés útján Puffer menedzs. lehets. Puffer men. lehets. (HMV üzem szabályozás VRC szabályozóval) Monoenergikus hőszivattyús rendszer külső hőcserélővel Rásegítő fűtőnek szüksége van a hőcserélő modul szivattyújára Puffer menedzs. lehets. Puffer men. lehets. Meleg víz a hőszivattyú és a rásegítő fűtés útján A rendszerséma hozzárendelése a hőtermelőhöz Rendszerséma Hőtermelő 1, 2 Hagyományos hőtermelő 8, 9, 12, 16 flexotherm/flexocompact hőszivattyú 8, 9, 10, 11, 12, 13, 16 arotherm (Split) hőszivattyú Vaillant Saunier Duval Kft. 226 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

227 A VR 91(f) távvezérlő készülék termékbemutatása VR 91(f) távvezérlő A VR 91(f) távvezérlő egy vezetékes (rádiófrekvenciás) távkapcsoló egy zóna (helyiséghőmérséklet viszszacsatolás kívánt beltéri hőmérséklet megadással) vagy egy fűtési kör számára a VRC 700(f) szabályozó kombinációjával együtt. A távvezérlő az ebus vezetéken csatlakozik a hőtermelőhöz (vagy vezeték nélkül kommunikál a készülékkel). A hőtermelővel történő kommunikáció kizárólag az ebus útján történik. Zóna hozzárendelés A VR 91(f) egységet egyetlen zónához lehet hozzárendelni. A szabályozó készülékeket a megfelelő referencia helyiségekben kell felszerelni és ezen kívül a VRC 700(f) szabályozón be kell kapcsolni a termosztát funkciót is. A szabályozó készülékek a zónákhoz szükséges hőmérsékleteket adják meg. A VR 91 távvezérlő készülék rendelési száma: A VR 91f távvezérlő készülék rendelési száma: A VWZ AI hőszivattyú vezérlőmodul termékbemutatása Rendelési szám: VWZ AI hőszivattyú vezérlőmodul Főbb jellemzők Szenzorok bekötési lehetősége: - Külső hőfokérzékelő - Tároló-hőmérséklet érzékelő - Előremenő hőfokszenzor - Konfigurálható multifunkciós bemenet Vaillant Saunier Duval Kft. 227 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

228 - Konfigurálható EVU lekapcsoló jel (a kedvezményes tarifa üzemszünete esetén) Működtetők bekötési lehetősége: - Rásegítő fűtés (1-3 fokozat között) - HMV előnykapcsoló váltószelep - Egy, előkonfigurált multifunkciós kimenet (hűtési jel vagy külső hőcserélő szekunder szivattyú) - Egy, szabadon konfigurálható multifunkciós kimenet Felszereltség A kezelőegység az alábbiakból áll: - ebus sorkapocs - Kijelzővel és kezelőgombokkal ellátott készülék kezelőfelület - VR 10 hőmérséklet-érzékelő (2 db) Alkalmazási lehetőségek Falra szerelhető hőszivattyú vezérlőmodul az integrált elektromos vezérlőpanellel ellátott monoblokk arotherm hőszivattyú számára. A hőszivattyú vezérlőmodul már gyárilag integrált a VWZ MEH 61 hidraulikus állomásban. Műszaki adatok VWZ AI Üzemi feszültség (U max) 230 V Teljesítmény-felvétel 2 VA A kimeneti relé kontaktterhelése 2 A Összáram 4 A Az érzékelők üzemi feszültsége 3,3 V ebus vezetékek keresztmetszete 0,75 mm 2 (kisfeszültség) Érzékelő vezetékek keresztmetszete 0,75 mm 2 (kisfeszültség) A 230 V-os csatlakozó vezetékek keresztmetszete 1,5 mm 2 (szivattyúk és a keverő bekötőkábele) Elektromos védelem IP 20 Védelmi osztály II Maximális környezeti hőmérséklet 40 C Magasság 174 mm Szélesség 272 mm Mélység 52 mm Vaillant Saunier Duval Kft. 228 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

229 11.8 A geotherm beépített időjárás-követő energiamérleg szabályozójának bemutatása geotherm VWS..0/3 hőszivattyú Felszereltség - Beépített időjárás-követő energiamérleg szabályozó - Háttérvilágított grafikus kijelző, magyarázó szövegekkel - Grafikus szolárhozam kijelzés - Rádiófrekvenciás digitális óra, heti program, naponta három fűtési periódus a fűtés/meleg víz/cirkulációs szivattyú időfüggő működtetésére - Bidirekcionális adatcsere, a fűtőkészülék karbantartási igényjelzésének, a fűtés hibájának és a fűtési üzem kijelzésére - Padlószárítási funkció - A szabályozott fűtési körök tetszés szerint konfigurálhatók állandó-érték tartásra vagy tároló-töltő körként - ebus sorkapocs - Különleges funkciók, mint Takarék, Party és egyszeri tároló-töltés - Szabadság program - Integrált puffer menedzser a frissvizes- és szolár állomással ellátott multifunkciós allstor VPS/3 tároló számára - 1 db rádiós jel vételére alkalmas (DCF) külső érzékelő - 4 db standard érzékelő Alkalmazási lehetőségek - Az idegen gyártmányú egy- és kétfokozatú hőtermelők a VR 31 buszcsatoló segítségével csatlakoztathatók - A modulációs Vaillant ebus készülékek a VR 32 buszcsatoló által köthetők be - Beépített kettes kaszkád szabályozás, külső (leválasztó) relé segítségével - Alkalmas a szolár melegvíz-készítésre és kombi rendszereknél a napenergiával támogatott fűtésrásegítésre Vaillant Saunier Duval Kft. 229 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

230 Tudnivalók - A rendszer-konfiguráció függvényében további érzékelőkre lehet szükség (VR 10 / VR 11) - Az energiamérleg szabályozó egy kevert vagy egy direkt fűtési kör működtetését teszi lehetővé Műszaki adatok Energiamérleg szabályozó Üzemi feszültség (U max) 230 V / 50 Hz Teljesítmény-felvétel 4 VA A kimeneti relék kontaktterhelése 2 A Összáram 6,3 A Legrövidebb lekapcsolási időköz 10 perc Készenléti tartalék 15 perc Megengedett környezeti hőmérséklet max. 40⁰C Érzékelő vezetékek keresztmetszete 0,75 mm 2 (kisfeszültség) A 230 V-os csatlakozó vezetékek keresztmetszete 1,5 mm 2 (szivattyúk és a keverő bekötőkábele) Elektromos védelem IP 20 Védelmi osztály I Rendelési szám geotherm hőszivattyúba beépítve Vaillant Saunier Duval Kft. 230 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

231 11.9 Opcionális szabályozó tartozékok A szabályozó kombinációs lehetőségei opcionális kiegészítő modulokkal Időjárás-követő rendszerszabályozó Opcionális tartozék multimatic 700 VR 70 keverő- és szolármodul Csatlakozás az ebus útján Időjárás-követő energiamérleg szabályozó - VR 71 keverőmodul Csatlakozás az ebus útján - VR 60/3 keverőmodul - Csatlakozás az ebus útján VR 91 távvezérlő készülék Csatlakozás az ebus útján - VR 91 távvezérlő készülék Csatlakozás az ebus útján - VR 90/3 távvezérlő készülék - Csatlakozás az ebus útján alkalmazható - nem használható Vaillant Saunier Duval Kft. 231 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

232 Időjárás-követő rendszerszabályozó Opcionális tartozék multimatic a 7-ből multifunkciós kártya Kiegészítő csatlakozások bővítő modulja Időjárás-követő energiamérleg szabályozó - Kettes kaszkád leválasztó relé - Kaszkád kialakításoknál a 2. hőtermelőtől szükséges Internet-kommunikációs modul VR 920 (2007-es gyártású berendezésektől kezdve) alkalmazható - nem használható Vaillant Saunier Duval Kft. 232 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

233 Opcionális tartozékok multimatic 700 szabályozóhoz Tartozék VR 70 keverő- és szolármodul Bővítés egy kevert fűtési körrel és szolár melegvíz-készítésre Különleges jellemzők - Keverő- és szolármodul egy szolár melegvíz-készítő vagy egy fűtésrásegítő rendszer bekötéséhez, illetve egy kevert körré történő bővítéshez - ebus sorkapocs Termékkialakítás - Keverő- és szolármodul - 2 db VR 10 standard érzékelő Alkalmazási lehetőségek - 1 x direkt fűtési kör - 1 x szabályozott fűtési kör - 1 x tároló-töltés melegvíz-készítéshez vagy összekötve a VPS pufferrel - 1 x szabályozott fűtési kör vagy - 2 zónaszabályozás vagy 2 x kevert fűtési kör vagy külső zónamenedzsment a multimatic 700(f) szabályozóval együtt Tudnivaló Termikus szolárrendszerben történő használatnál egy VR 11 kollektor érzékelő szükséges VR 71 keverőmodul Bővítés egészen három kevert fűtési körig Különleges jellemzők - A VR 71 keverőmodul 3 db kevert fűtési kör szabályozására képes - Lehetőség van 2 db VR 91 távkapcsoló készülék bekötésére - ebus sorkapocs - 8-as szabályozó osztály (ErP) is elérhető Termékkialakítás - Keverőmodul - 4 db VR 10 standard érzékelő / 1 db VR 11 kollektor érzékelő Műszaki adatok: Üzemi feszültség: 230 V/50 Hz, 1/N/PE~ Maximális törpefeszültség: 24 V Maximális áramfelvétel: 4 A Magasság/Szélesség/Mélység: 293/277/68 mm Tudnivaló: Csak a multimatic 700 (f) szabályozóval használható! VR 91 távvezérlő Távszabályozó készülék egy fűtési zóna vagy egy fűtési kör működtetésére VR 91(f) távvezérlő Távszabályozó készülék egy fűtési zóna vagy egy fűtési kör működtetésére Csak a multimatic 700(f) esetén használható! VR 920 kommunikációs modul Távfelügyeletre alkalmazható egység Különleges jellemzők - Hozzáférés a Vaillant profidialog távdiagnosztikai portáljához az öszszes, ebus kommunikációra képes hőtermelő számára (2007-től) db, egymástól független fűtő készülék távparaméterezése, analizálása és hibajelzése, amelyek a VR 38 ebus hálózati modullal együtt egyetlen közös Vaillant ebus szabályozóhoz kapcsolódnak - ebus szabályozóval ellátott többkörös fűtési rendszerek távparaméterezése, analizálása és hibajelzése Alkalmazási lehetőségek - Minden, ebus sorkapoccsal ellátott Vaillant fűtőkészülék 2007-től - Kompatibilis szabályozók: multimatic 700, integrált energiamérleg szabályozó (VWS) - A VR 380 ebus feszültség modullal egészen 6 fűtési rendszer köthető be VR 40 multifunkciós modul 7-ből két választható funkcióhoz (elektromos kapcsolódobozba építhető): cirkulációs/külső fűtési szivattyú, tároló-töltő szivattyú, külső gáz mágnesszelep, működés/hibajelző lámpa, páraelszívó, füstgázcsappantyú Rend. szám Tudnivaló Csak ebus kommunikációra képes Vaillant fűtőkészülékek esetén alkalmazható. Vaillant Saunier Duval Kft. 233 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

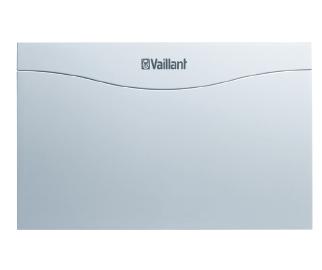

234 A beépített energiamérleg szabályozó opcionális tartozékai Tartozék VR 60/3 keverőmodul Két, keverőszelepes fűtőkörré történő bővítés esetén alkalmazható egység Rend. szám Felszereltség A keverőmodul 2 db standard érzékelőt (VR 10) tartalmaz Különleges jellemzők - ebus kommunikáció - A fűtési kimenetek programozása a központi szabályozón vagy az adott fűtőkörhöz bekötött távvezérlőn (VR 90/3) történik - A szabályozott fűtési kör tetszés szerint állandó-érték tartásra, visszatérő hőmérséklet emelésre vagy tároló-töltő körnek konfigurálható a központi szabályozó készüléken Alkalmazási lehetőség - Egy rendszeren belül maximum 6 db modul alkalmazható - auromatic 620, calormatic 630 és a geotherm beépített rendszerszabályozója (energiamérleg szabályozó) esetén használható VR 90/3 távvezérlő készülék Helyiséghőmérséklet visszacsatolással és magyarázó szövegekkel ellátott távkapcsoló Különleges jellemzők - Egy fűtési kör távkapcsolására a calormatic szabályozó rendszeren belül - Minden, a fűtési körrel kapcsolatos beállítás programozása - Szobatermosztátként is használható - ebus sorkapocs Alkalmazási lehetőség - Egy rendszeren belül maximum 8 db távkapcsoló alkalmazható - auromatic 620, calormatic 630 és a geotherm beépített rendszerszabályozója (energiamérleg szabályozó) esetén használható VR 32/3 moduláló ebus csatoló ebus sorkapoccsal ellátott moduláló hőtermelők kaszkádolására. auromatic 620, calormatic 630, multimatic 700, arotherm Split, flexotherm exclusive és a geotherm energiamérleg szabályozója esetén alkalmazható Tudnivaló A 2. hőtermelőtől kezdve egy buszcsatoló használata szükséges. VR 32 B moduláló ebus csatoló ebus sorkapoccsal ellátott moduláló hőtermelők kaszkádolására. Monoblokk arotherm hőszivattyú esetén használható Tudnivaló A 2. hőtermelőtől kezdve egy buszcsatoló használata szükséges. Csak fali szerelésre. VR 31 kapcsoló buszcsatoló Az összes, sorkapoccsal ellátott, kapcsoló típusú Vaillant hőtermelő kaszkádolása esetén alkalmazható Leválasztó relé geotherm VWS > 20 kw kaszkád kapcsolása esetén alkalmazható Vaillant Saunier Duval Kft. 234 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

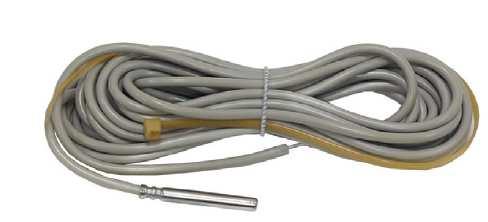

235 Általános szabályozástechnikai opcionális tartozékok Tartozék VR 10 standard érzékelő Előremenő vagy merülő hőfokérzékelőként használható auromatic 620, calormatic 630, multimatic 700(f) alkalmazása esetén. Rend. szám VR 11 kollektorhőmérséklet-érzékelő Az auromatic szabályozókhoz külön rendelhető tartozékként alkalmazható szenzor a második kollektor-mező vagy vegyes tüzelésű kazán bekötésére. VRC 9642 határoló termosztát Rugós rögzítő-szalaggal ellátott hőmérséklet-határoló termosztát. Beállítási tartomány: ⁰C, névleges feszültség: 230 V, kapcsolási különbség (statikus): 5K Tudnivaló Padlófűtés esetén szükséges VR 36 kiegészítő modul meglévő szabályozóhoz (3-4-5 sorkapocs) Egy ebus kommunikációra nem képes szabályozó (sorkapocs 3-4-5) csatlakoztatására egy ebus kommunikációra képes készülékhez, beépítése a hőtermelő elektromos kapcsolódobozába Alkalmazható atmotec plus, ecotec exclusive, ecotec plus, ecotec pro és ecotec pure készülékek esetén VR 37 kiegészítő modul (ebus adapter) meglévő szabályozóhoz (analóg sorkapocs) Egy ebus kommunikációra nem képes szabályozó (sorkapocs 7-8-9) csatlakoztatására egy ebus kommunikációra képes készülékhez, beépítése a hőtermelő elektromos kapcsolódobozába Alkalmazható atmotec plus, ecotec exclusive, ecotec plus, ecotec pro és ecotec pure készülékek esetén Vaillant Saunier Duval Kft. 235 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

236 Vaillant Saunier Duval Kft. 236 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

237 12. Melegvíz-készítés Egy melegvíz-készítő berendezés magába foglalja a melegvíz-készítőt (annak hideg víz bevezetőjével együtt), a meleg vizet elosztó vezetékeket, egészen a vételezési helyekig, valamint az adott esetben meglévő cirkulációs vezetékeket, beleértve a szükséges biztonsági berendezéseket is. A melegvíz-készítés hasonlóan a hő ellátáshoz decentrális vagy centrális lehet A melegvíz-készítő rendszerek típusai A melegvíz-készítő rendszerek típusának figyelembe vétele mellett a következő rendszereket különböztethetjük meg: 1. Monovalens bivalens 2. Központi átfolyós rendszerek 3. Tároló-töltő rendszerek Monovalens (csőkígyós tároló) A hőenergia a fűtővízről a meleg vízre egy csőspirálon keresztül adódik át. Csőkígyós melegvíz-tároló pl.: unistor Vaillant Saunier Duval Kft. 237 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

238 Bivalens (csőkígyós tároló) A hőenergia két, egymás fölé rendezett csőkígyón keresztül adódik át a melegvíz-tárolóra. A felső csőspirál a hőtermelővel, az alsó a megújuló energiaforrással van összekötve. Bivalens melegvíz-tároló pl.: unistor VIH SW Központi átfolyós rendszerek A központi átfolyós rendszereknél a tároló fűtési vizet tárol. A használati meleg víz egy hőcserélőn keresztül átvezetett és azt felmelegítő fűtővízből készül. Központi átfolyós rendszer pl.: allstor Vaillant Saunier Duval Kft. 238 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

239 Tároló-töltő rendszerek Ennél a töltési rendszernél a hőcserélő külsőleg van elhelyezve, azaz a melegvíz-tárolón kívül. A rendszer alapvetően úgy működik, hogy a tartályt fentről lefelé haladva (rétegződve) töltjük fel. Tároló-töltő rendszer pl.: actostor Kis rendszerek Minden családi és ikerház ivóvíz rendszerénél a használati melegvíz-tároló űrtartalmától, illetve csővezetékek hosszúságától függetlenül kis rendszereknek számítanak. A kis rendszereket az alábbiak szerint definiáljuk: - A melegvíz-tároló, illetve készítő űrtartalma kisebb vagy pont 400 liter és - A leghosszabb csővezeték űrtartalma kevesebb vagy pont 3 liter Mindkét feltételnek teljesülnie kell, mert ellenkező esetben nagy rendszerről beszélünk. A meleg víztároló/készítő űrtartalmáról információt általában a készülék típustábláján találunk. Nagy rendszerek A nagy rendszereket a technika általános szabályainak értelmében az alábbiak szerint definiáljuk: - A melegvíz-tároló, illetve készítő űrtartalma 400 liter feletti és/vagy - A leghosszabb csővezeték űrtartalma több, mint 3 liter Elegendő, hogy mindkét kritérium közül csak egy teljesüljön. A frissvizes rendszerrel ellátott, átfolyós központi melegítők annak ellenére nagy rendszereknek számítanak, ha a melegítő és a legtávolabbi vételezési hely közötti csővezeték űrtartalma kevesebb, mint 3 liter vizet tartalmaz. Vaillant Saunier Duval Kft. 239 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

240 12.2 Használati melegvíz-készítés hőszivattyúkkal A kimondottan hőszivattyús üzemre kialakított indirekt fűtésű tárolók mellett további rendszerkombinációk vannak, amelyek speciális igényeket, mint napi fogyasztás, csúcsfogyasztás, elosztó rendszer vagy helyszükséglet vesznek figyelembe. A Vaillant által kínált, használati melegvíz-készítésre szolgáló rendszerek teljesítik a hőszivattyúval történő biztonságos és hatékony melegvíz-készítés különleges követelményeit. Sok rendszer ezen kívül lehetővé teszi a további, megújuló energiahordozókkal történő kombinációt. A napenergia használatához például egy bivalens tárolót lehet használni, beépített plusz hőcserélővel. Az alábbiakban a hőszivattyú specifikus melegvíz-készítő rendszerek bemutatása következik, a rendszerek hőszivattyúkhoz kapcsolódó előnyeivel és hátrányaival együtt. Meleg víz hőszivattyúk A meleg víz hőszivattyúk a helyiség levegőjének hőtartalmát használják fel a használati melegvízkészítésre. Ezek a berendezések családi házak melegvíz-ellátására lettek kifejlesztve. Ezeknél a kompakt készülékeknél a kompresszor egység a gyakorlatban a tartály tetején helyezkedik el. Amennyiben szükséges, elektromos rásegítő fűtés veszi át az ivóvíz felmelegítését a kívánt hőmérsékletre. Meleg víz hőszivattyú pl.: arostor A Vaillant arostor meleg víz hőszivattyúja Magyarországon jelenleg nincs kereskedelmi forgalomban, így eltekintünk a további jellemzők bemutatásától. Melegvíz-tároló standard hőszivattyúval és elektromos rásegítő fűtéssel A hőszivattyú egészen a maximális előremenő hőmérséklet eléréséig fedezi a teljes melegvíz-igényt. Az ebből adódó szükségletet egy elektromos fűtőpatron fedezi, amit a tárolóba vagy közvetlenül a hőszivatytyúba építhetünk. Ez a költséghatékony megoldás az adott esetben szükséges vagy kívánt, 60⁰C foknál melegebb melegvíz-hőmérséklet eléréséhez lehet szükséges az elektromos fűtőpatron alkalmazásával. Vaillant Saunier Duval Kft. 240 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

241 Melegvíz-tárolóba épített elektromos fűtőpatron Melegvíz-tároló beépített elektromos patronnal Előnyök: - Lehetőség van magasabb vízhőmérséklet elérésére Hátrányok: - Az elektromos fűtőpatron magasabb energiafogyasztást eredményez Hőszivattyúba épített elektromos fűtőpatron Hőszivattyú elektromos rásegítő fűtéssel Előnyök: - Az elektromos rásegítő fűtés a fűtési üzemben is használható - A fűtőpatron közvetlenül nem érintkezik a meleg vízzel, így csekélyebb a vízkövesedés veszélye Hátrányok: - Az elektromos fűtőpatron magasabb energiafogyasztást eredményez Vaillant Saunier Duval Kft. 241 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

242 Kompakt hőszivattyú beépített használati melegvíz-tárolóval Kompakt hőszivattyú beépített HMV tárolóval Előnyök: - Az elektromos rásegítő fűtés a fűtési üzemben is használható - A fűtőpatron közvetlenül nem érintkezik a meleg vízzel, így csekélyebb a vízkövesedés veszélye - Kisebb helyszükséglet, egyszerű telepítés, nincs szükség kiegészítő komponensekre - Összehangolt rendszer kompakt formába csomagolva Hátrányok: - Az elektromos fűtőpatron magasabb energiafogyasztást eredményez Használati melegvíz-tároló külső fűtőkészülékkel (előremenő hőmérséklet emelés) A hőszivattyú a használati melegvíz-készítés alapterhelését veszi át és energetikailag a hatékony tartományban működhet. A 60⁰C fok feletti meleg víz hőmérsékletekhez azonban szükség van az előremenő fűtővíz hőmérséklet megemeléséhez. Erre egy külső hőtermelő szolgál, amit sorba kötünk a hőszivattyúval. Ennek a megoldásnak a segítségével kiegészítő hőenergiát juttatunk a rendszerbe. Vaillant Saunier Duval Kft. 242 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

243 Melegvíz-tároló külső fűtőkészülékkel pl.: arotherm Előnyök: - A melegvíz-fogyasztás csúcsterheléseit a második hőtermelő fedezi Hátrányok: - Magasabb beruházási költségek, mert egy második hőtermelő szükséges unitower kompakt beltéri egység arotherm hőszivattyúval A használati melegvíz-készítést a hőszivattyú veszi át, így az a hatékony tartományban dolgozhat. Az unitower opcionálisan hőcserélős leválasztó modullal is telepíthető. Melegvíz-tároló külső fűtő készülékkel (pl.: arotherm) Vaillant Saunier Duval Kft. 243 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

244 Az unitower egy kompakt beltéri egység használati melegvíz-tárolóval, a hőelosztás alkotóelemeivel, az arotherm hőszivattyú és a fűtési rendszer igényfüggő szabályozásával (ehhez multimatic 700 szükséges). Előnyök: - A melegvíz-fogyasztás csúcsterheléseit a második hőtermelő fedezi - Csekély helyszükséglet, egyszerű telepítés, csak indokolt esetben van szükség kiegészítő komponensekre - Összehangolt rendszer kompakt formába öntve Hátrányok: - Magasabb energia-fogyasztás az elektromos fűtőpatron miatt Bivalens tároló szolár-termikus rendszerrel hőszivattyúba integrált elektromos fűtőpatron A bivalens tároló két csőspirállal rendelkezik. A melegvíz-tároló felső részét a hőszivattyú fűti, miközben a szolár rendszer hőátadása útján az alsó tartományban a teljes tartály felmelegedhet. Bivalens tároló szolár-termikus rendszerrel Ennél a kialakításnál arra kell ügyelni, hogy a legionellák elleni védelem keretein belül a tartály teljes űrtartalmát naponta egyszer, adott esetben egy elektromos rásegítő fűtéssel, 60⁰C fok fölé lehessen felmelegíteni (legionellák elleni védőkapcsolás). Az elektromos rásegítő fűtés lehet a hőszivattyúba integrált vagy elektromos fűtőpatronként a tárolóba épített. Előnyök: - Az elektromos rásegítő fűtés a fűtési üzemben is használható - A fűtőpatron közvetlenül nem érintkezik a meleg vízzel, így csekélyebb a vízkövesedés veszélye - A napenergiával támogatott vízmelegítés csökkenti az üzemeltetés költségeit Hátrányok: - Magasabb beruházási költségek a kiegészítő szolár-termikus rendszer miatt Vaillant Saunier Duval Kft. 244 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

245 Bivalens tároló kiegészítő hőtermelővel A melegvíz-készítés alapterhelését a hőszivattyú fedezi. Abban a tartományban, ahol a hőszivattyú már kevésbé hatékonyan működik, a második hőtermelő veszi át a tároló töltését. Ez a rendszer a hőszivattyú rendkívül hatékony működését teszi lehetővé és 60⁰C fok feletti melegvíz-hőmérséklet is lehetséges. Ívó víz oldalon ezzel a kialakítással biztosított a legionellák elleni védelem. Bivalens tároló kiegészítő hőtermelővel Előnyök: - A magasabb melegvíz-fogyasztási periódusok fedezetés a második hőtermelő veheti át - A második hőtermelő a fűtési rendszert is támogatni tudja (pl.: hibrid rendszerben) - Az energiaárak függvényében a hőszivattyú és a második hőtermelő között lehet váltani Hátrányok: - Magasabb beruházási költségek, mert egy második hőtermelő szükséges Vaillant Saunier Duval Kft. 245 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

246 Frissvizes állomás A puffer tartályt a hőszivattyú látja el hőenergiával. A fűtővíz a pufferből a frissvizes állomásba jut, amelyben az ivóvizet átfolyó rendszerben melegíti fel. Puffer tartály és frissvizes állomás Előnyök: - Higiénikus melegvíz-készítés, mivel nem tárolunk ivóvizet Hátrányok: - Adott esetben magasabb tároló hőmérsékleteket kell tartani a technika általánosan elismert szabályainak betartásához Vaillant Saunier Duval Kft. 246 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

247 12.3 A melegvíz-hálózat tervezésével kapcsolatos tudnivalók Melegvíz-hőmérséklet Az ivóvízben található legionella baktériumok veszélyesek lehetnek az emberre, és a tüdő súlyos megbetegedését okozhatják. A kórokozó baktériumok alapvetően mindig kimutathatók a meleg- és ivóvízben. Azonban 60⁰C-os meleg víz hőmérséklet felett és legionella-védelmi kapcsolással nehezebben tudnak a kórokozók szaporodni. A 70⁰C fok fölé történő felmelegítés és ezzel együtt az összes csapolón elvégzett három perces vízelvétel termikus fertőtlenítésnek számít. A legionella-védelmi kapcsolás a gyakorlatban hetente egyszer melegíti fel a teljes ivóvizet, illetve a meleg vizet a melegvíz-tárolóban és a cirkulációs vezetékekben 70 fok fölé, néhány percre. A legionella-védelmi kapcsolás azt biztosítja, hogy az ivó- vagy meleg víz legionelláktól mentes legyen a melegvíz-tárolón belül. Ezen kívül azt is figyelembe kell venni, hogy az összes, melegvíz-készítéshez felhasznált anyag megfeleljen az ivóvíz higiéniával kapcsolatos követelményeknek. Névleges nyomás A szabványok értelmében 10 bar névleges nyomásnak megfelelő szerelvények, csövek és tartozékok használhatók az ivóvíz hálózaton belül. Egyetlen kivételként a 6 bar névleges nyomással rendelkező melegvíz-tárolók telepítése engedélyezett. Ebben az esetben a biztonsági szelep kiegészítéseként egy nyomáscsökkentőt is be kell építeni. A nyomáscsökkentő beépítése elhagyható, amennyiben a hidegvíz hálózat nyomása soha sem éri el a 4,8 bar üzemi nyomást a melegvíz-tároló csatlakozásánál. Biztonságtechnikai kialakítás Minden, csatlakoztatott melegvíz-tárolót minősített biztonsági szeleppel (maximum 10 bar) kell lebiztosítani. A biztonsági szelepet a hideg víz bevezető vezetékbe kell a melegvíz-tároló elé beépíteni. A biztonsági szelep és a melegvíz-tároló közé nem szabad elzárható összekötést létesíteni. Egyetlen kivételt a 3 liternél kevesebb névleges űrtartalmú átfolyó-vízmelegítők képeznek, amelyek gyorsan szabályozható felfűtéssel vannak kialakítva. Ezeknél elhagyható a biztonsági szelep, amennyiben ezek minősített áramlásfelügyelettel vannak ellátva (lásd DIN ). A folyamatosan nyitott kifolyású átfolyó-vízmelegítők és a maximum 10 liter űrtartalmú, nyitott rendszerű tárolós vízmelegítők nem igényelnek biztonságtechnikai kialakítást a hidegvíz bevezető vezetékben. A szükséges lefolyó vezetékek számára lefolyó tölcsért vagy szennyvíz elvezetőt kell létesíteni. A lefolyó vezetékek elhelyezésével és méretezésével kapcsolatos további részleteket a vonatkozó szabvány tárgyalja. Membrános tágulási tartályok A megfelelő tanúsítványokkal hitelesített membrános tágulási tartályok beépítése a melegvíz-tárolóhoz menő hideg víz bevezető vezetékbe engedélyezett. A biztonsági lefúvató szelep beépítéséről egy már beépített membrános tágulási tartály esetén sem szabad lemondani. Vezetékes rendszerek és cirkulációs vezeték Alapvetően a lehető legkisebb vezeték keresztmetszetet és a legrövidebb utat kell a csapolási helyhez választani. Ahhoz, hogy csökkenthessük a hőveszteségeket, a csővezetékeket az előírásoknak megfelelően kell hőszigetelni. A már nem szükséges vezetékeket le kell választani, a cirkulációs térfogatáramokat pedig tartós üzemállapotra kell beszabályozni (az érvényben lévő német előírásoknak megfelelően). Vaillant Saunier Duval Kft. 247 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

248 A cirkulációs vezeték 3 literes szabálya Cirkulációs rendszereknek csak azokat a telepítéseket tekintjük, amelyek a melegvíz-vezetékekben 3 liternél nagyobb víztartalommal rendelkeznek. Ahogy ez az alábbi táblázatban is látható, így elméletileg akár a 38 méteres vezeték hosszúság is lehetséges, cirkulációs vezeték használatának szükségessége nélkül. Méret Vezeték Térfogat/m max. hossz (< 3 l) DN x 1 (réz) 0,079 l/m kb. 38 m DN x 1 0,133 l/m kb. 23 m DN x 1 0,201 l/m kb. 15 m DN x 1 0,314 l/m kb. 10 m DN x 1,5 0,491 l/m kb. 6 m DN x 1,5 0,804 l/m kb. 7,3 m DN x 1,5 1,195 l/m kb. 2,5 m DN x 2 1,963 l/m kb. 1,5 m A víztartalom megadásánál a melegvíz-tárolótól a legtávolabbi csapolási helyig tartó csőhosszúságot kell figyelembe venni. A víztartalom ellenőrzése a rendszer megadott vezetékhosszúságainak és csőátmérőinek alapján történik. A megfelelő számítási eljárást az alábbi ábra szemlélteti: 3 literes szabály a cirkuláció esetén Számpélda: 1-es részszakasz, DN 20: 8 m * 0,314 l/m = 2,51 l 2-es részszakasz, DN 12: 5 m * 0,133 l/m = 0,67 l Teljes vezeték hosszúság: 2,51 l + 0,67 l = 3,18 l Eredmény: szükség van cirkulációs vezetékre! Vaillant Saunier Duval Kft. 248 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

249 12.4 Mik azok a védőanódok? A védőanódok a melegvíz-készítő berendezésekben csaknem mindig magnézium rudak, amelyeket a melegítőbe építünk, hogy így védjük azt a korrózió ellen. Hol és miért alkalmazunk védőanódokat? Anódokat többek között a zománcozott melegvíz-készítőknél használunk, hogy óvjuk a zománcozás hiányosságait. A mai napig nem lehetséges ivóvíz tárolókat úgy zománcozni, hogy ne legyen tökéletlenségek a zománcozásban. Anódok beépítésével nem csupán ezeket a hiányosságokat óvjuk az ivóvíz tárolókban, hanem mellékhatásként új védőréteggel vonjuk be ezeket a tökéletlenségeket. Ilyenkor egy réteg keletkezik, mert a hidroxid ionok képződése a katód környezetében kalcium-karbonát kicsapódáshoz vezethet. Ezzel a kalcium karbonáttal lehet aztán a zománcozáson belüli hiányosságokat lefedni. A kalcium-karbonát azonban csak akkor képződhet, ha az elektrolitban (ivóvíz) elegendő kalcium-hidrogénkarbonát található. A rozsdamentes acélból készült tárolók alapvetően nem igénylik a kiegészítő katódos korrózió elleni védelmet, mivel a króm ötvözet (króm-tartalom 12%-tól) a vízben lévő oldott oxigénnel egy folyamatos krómoxid réteget (passzív réteg) képez a felületen, ami gátolja a korróziót, illetve mechanikus sérüléseknél újra képződik. Néhány gyártó azonban kiegészítő katódos védelmet (magnézium vagy aktív elektromos védőanód) javasol, mert az idegen részecskékkel (pl.: a galvanizált ivóvíz szerelvények házainak fém részecskéi) történő felületszennyeződés gátolja vagy teljesen meg is szűnteti a passzív réteg kialakulását. Hol marad a lebomlott anyag? A lebomlott anyag, iszap formájában a melegvíz-készítő berendezés fenekén ülepedik le, ezért a melegvíz-készítőt rendszeres időközönként kell ellenőrizni és tisztítani. Azt, hogy mikor és milyen gyakran kell egy melegvíz-készítőt tisztítani, a szakember döntheti el a helyszínen. A melegvíz-készítőt azonban alapvetően 5 évente kell kinyitni, hogy elvégezhető legyen a szemrevételezés. Legkésőbb akkor, ha már a második anód is elfogyott, kell arra gondolni, hogy az iszapot el kell távolítani a tartályból. Ugyanekkor kell a tároló falait is szemügyre venni. Amennyiben olyan szennyeződéseket találunk a tárolóban, amelyek a hidegvíz hálózatból bemosódott részecskékre vezethetők vissza, megfelelő minőségű vízszűrővel kell a tároló hideg víz bemenetét ellátni. Milyen anyagokból állnak a védőanódok? Az ivóvíz tárolók anódjai magnéziumból készülnek és rúd vagy lánc formájúak lehetnek. Elsősorban a rúd formájú magnézium anódokat alkalmazzák, mert ezek hosszabb élettartamot biztosítanak. Amennyiben láncanódnál legelőször a legelső lánctag oldódik fel, az egész lánc beesik a tárolóba, így ezzel elveszíti a hatását. Alapanyagként magnéziumot használunk, mert az elektrokémiai feszültségsorban ez legalul helyezkedik el, így ezzel az egyik legrosszabb fém. Példák az elektrokémiai feszültségsorból: arany +1,42 V higany +0,79 V hidrogén 0V Vas -0,44 V magnézium -2,34V. Mennyi ideig tart, mire egy anód teljesen elfogy? Ezt a kérdést sajnos nem lehet egyértelműen megválaszolni, mert az anód fogyását több tényező is befolyásolja. A víz jellemző állaga mellett mindenek előtt a tárolón átáramló vízmennyiség játszik fontos szerepet. Abban az esetben, ha egy tároló a felhasználó vízszükségletének megfelelően lett korrekten kiválasztva, az anódnak átlagos ivóvíz minőség mellett nem szabadna 2 éven belül teljesen elfogynia. Az anód nagyon gyors elfogyása a nagyon agresszív, illetve oldott oxigénben dús víz egyik jele is lehet, azonban arra is utalhat, hogy a tartály űrtartalma naponta többször cserélődik teljesen ki. Az ivóvíz különleges esete a gátakról származó víz, mivel ez a víz nagyon lágy és így kevés kalciumhidrogén- karbonátot tartalmaz. A kalcium-hidrogén- karbonát egy védőréteget képez a zománcozás hiányosságain, ami akkor is gátolja a korróziót, ha a magnézium védőanód már elfogyott. Vaillant Saunier Duval Kft. 249 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

250 Hogyan működik egy anód? Ahhoz, hogy egy anód működési módját megérthessük, először a galvanikus elem fogalmát kell tisztázni. A galvanikus elem esetén két fémről (katód, anód) beszélünk, amelyek egy elektromosságot vezető folyadék (elektrolit) útján kapcsolódnak egymáshoz. Az elektrolitban a gyengébb feszültségű fém (anód) oldódik fel, majd a feloldódott fémrészecskék az elektroliton keresztül vándorolnak a magasabb feszültségű fémhez (katód). A feszültség nagyságát az elektrokémiai feszültségsor adja meg. Ebben az arany áll a legmagasabban, a maga +1,42 Volt feszültségével, a magnézium pedig a legalacsonyabban, -2,34 Volttal. A hidrogén (0 V) semleges elemként viselkedik. Egy zománcozott tárolóban a tartály fala alkotja a katódot és a magnézium rúd pedig az anódot. Az ivóvíz képezi az elektrolitot. A magnézium anódón feloldódó részecskék az elektroliton keresztül vándorolnak a zománcozás sérült részeihez, mivel a védtelen acél ott katódot képez. A magnézium anódot fogyó anódnak is nevezzük, mert ebben a folyamatban az anód lebomlik (elfogy). Van a védőanódnak más alternatívája? Időközben megjelentek az úgynevezett aktív elektromos védőanódok is. Ahhoz, hogy ezek az anódok funkciójukat elláthassák, egyenárammal kell üzemeltetni őket. Ezek a semleges anódok sebezhetetlen anyagokból (pl.: vegyes fémoxiddal bevont titán, magnetit) állnak. A fogyó anódokkal ellentétben az aktív elektromos védőanódoknál nem változik meg az elektrolit oxigéntartalma, mert a semleges anód útján annyi oxigén keletkezik, amennyi el is fogy. Vaillant Saunier Duval Kft. 250 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

251 12.5 Vaillant melegvíz-tárolók Áttekintés unitower unistor Beépített melegvíz-tároló VIH QW 190/1 E (1,3 m 2 ) VWL 58/5 IS (1,3 m 2 ) VWL 78/5 IS (1,3 m 2 ) VWL 128/5 IS (1,3 m 2 ) VIH RW 200 (1,81 m 2 ) VIH RW 300/3 (3,12 m 2 ) VIH RW 400/3 (4,42 m 2 ) VIH RW 500/3 (5,9 m 2 ) Levegős Nagytelj. Flexibilis Tárolós VIH SW 400/3 (3,24 m 2 ) VIH SW 500/3 (4,42 m 2 ) flexocompact Talajhő/víz 5,2-11,3 kw flexocompact Levegő/víz 5,4-9,6 kw flexocompact Víz/víz 6,3-13,5 kw flexotherm Talajhő/víz 5, kw flexotherm Levegő/víz 5,4-17,9 kw flexotherm Víz/víz 6,3-23,4 kw geotherm Talajhő/víz 22,0-45,7 kw arotherm Levegő/víz 5,0-12,0 kw arotherm Split Levegő/víz 3,0-12,0 kw VWF 58/4 / / / / / / / / / / VWF 88/4 / / / / / / / / / / VWF 118/4 / / / / / / / / / / VWF 58/4 / / / / / / / / / / VWF 88/4 / / / / / / / / / / VWF 118/4 / / / / / / / / / / VWF 58/4 / / / / / / / / / / VWF 88/4 / / / / / / / / / / VWF 118/4 / / / / / / / / / / VWF 57/4 / / / / / VWF 87/4 / / / / / - VWF 117/4 / / / / / - VWF 157/4 / / / / / VWF 197/4 / / / / / VWF 57/4 / / / / / VWF 87/4 / / / / / - VWF 117/4 / / / / / - VWF 157/4 / / / / / VWF 197/4 / / / / / VWF 57/4 / / / / / VWF 87/4 / / / / / - VWF 117/4 / / / / / - VWF 157/4 / / / / / VWF 197/4 / / / / / VWS 220/3 / / / / / / / / / / / VWS 300/3 / / / / / / / / / / / VWS 380/3 / / / / / / / / / / / VWS 460/3 / / / / / / / / / / / VWL 55/3 A / / / / VWL 85/3 A / / / / VWL 115/2 A / / / / VWL 155/2 A / / / / VWL 35/5 AS / / / / VWL 55/5 AS / / / / VWL 75/5 AS / / / / VWL 105/5 AS / / / / VWL 125/5 AS / / / / javasolt lehetséges - nem javasolt / nincs ilyen kiválasztási lehetőség Vaillant Saunier Duval Kft. 251 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

252 allstor exclusive allstor plus aguaflow auro- FLOW VPS 300/3-7 VPS 500/3-7 VPS 800/3-7 Levegős Nagytelj. Flexibilis Tárolós VPS 1000/3-7 VPS 1500/3-7 VPS 2000/3-7 VPS 300/3-5 VPS 500/3-5 VPS 800/3-5 VPS 1000/3-5 VPS 1500/3-5 VPS 2000/3-5 VPM 20/25/2 W VPM 30/35/2 W VPM 40/45/2 W VPM 20/2 S VPM 60/2 S flexocompact Talajhő/víz 5,2-11,3 kw flexocompact Levegő/víz 5,4-9,6 kw flexocompact Víz/víz 6,3-13,5 kw flexotherm Talajhő/víz 5, kw flexotherm Levegő/víz 5,4-17,9 kw flexotherm Víz/víz 6,3-23,4 kw geotherm Talajhő/víz 22,0-45,7 kw arotherm Levegő/víz 5,0-12,0 kw arotherm Split Levegő/víz 3,0-12,0 kw VWF 58/4 / / / / / / / / / / / / / / VWF 88/4 / / / / / / / / / / / / / / VWF 118/4 / / / / / / - / / / / / / / / VWF 58/4 / / / / / / / / / / / / / / VWF 88/4 / / / / / / / / / / / / / / VWF 118/4 / / / / / / / / / / / / / / VWF 58/4 / / / / / / / / / / / / / / VWF 88/4 / / / / / / / / / / / / / / VWF 118/4 / / / / / / - / / / / / / / / VWF 57/4 / / VWF 87/4 / / VWF 117/4 / / VWF 157/4 / / VWF 197/4 / - / - VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 - - VWF 197/ VWF 57/4 / / VWF 87/4 / / VWF 117/4 / / VWF 157/4 / / VWF 197/4 / - / - VWS 220/3 / / / / VWS 300/3 / / - - / / - - VWS 380/3 / / - - / / - - VWS 460/3 / / - - / / - - VWL 55/3 A VWL 85/3 A VWL 115/2 A VWL 155/2 A VWL 35/5 AS VWL 55/5 AS VWL 75/5 AS VWL 105/5 AS VWL 125/5 AS javasolt lehetséges - nem javasolt / nincs ilyen kiválasztási lehetőség Vaillant Saunier Duval Kft. 252 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

253 12.6 A melegvíz-tárolók és hőtermelők felfűtési idői áttekintés Hőszivattyú flexocompact Talajhő/víz 5,2-11,3 kw flexocompact Levegő/víz 5,4-9,6 kw flexocompact Víz/víz 6,3-13,5 kw flexotherm Talajhő/víz 5, kw flexotherm Levegő/víz 5, kw Méretezési paraméter Melegvíz-tároló Tároló űrtartalom (liter) Fűtési telj. B0/W35 (kw) Fűtési telj. A2/W35 (kw) Fűtési telj. W10/W35 (kw) HMV telj. 10⁰C-ról 40⁰C-ra (l/10 perc) Tároló felfűtési idő 10⁰C-ról 40⁰C-ra (perc) Kevert (40⁰C) víz mennyisége 50⁰C-os tároló hőmérsékleten (liter) VWF 58/4 Beépített 171 5, VWF 88/4 Beépített 171 9, VWF 118/4 Beépített , VWF 58/4 Beépített 171-5, VWF 88/4 Beépített 171-8, VWF 118/4 Beépített , VWF 58/4 Beépített , VWF 88/4 Beépített , VWF 118/4 Beépített , VWF 57/4 VIH RW , VWF 57/4 VIH RW 300/ , VWF 57/4 VIH RW 400/ , VWF 57/4 VIH RW 500/ , VWF 57/4 VIH SW 400/ , VWF 57/4 VIH SW 500/ , VWF 87/4 VIH RW 300/ , VWF 87/4 VIH RW 400/ , VWF 87/4 VIH RW 500/ , VWF 87/4 VIH SW 400/ , VWF 87/4 VIH SW 500/ , VWF 117/4 VIH RW 300/ , VWF 117/4 VIH RW 400/ , VWF 117/4 VIH RW 500/ , VWF 117/4 VIH SW 400/ , VWF 117/4 VIH SW 500/ , VWF 157/4 VIH RW 400/ , VWF 157/4 VIH RW 500/ , VWF 157/4 VIH SW 500/ , VWF 197/4 VIH RW 500/ , VWF 57/4 VIH RW , VWF 57/4 VIH RW 300/ , VWF 57/4 VIH RW 400/ , VWF 57/4 VIH RW 500/ , VWF 57/4 VIH SW 400/ , VWF 57/4 VIH SW 500/ , VWF 87/4 VIH RW 300/ , VWF 87/4 VIH RW 400/ , VWF 87/4 VIH RW 500/ , VWF 87/4 VIH SW 400/ , VWF 87/4 VIH SW 500/ , VWF 117/4 VIH RW 300/ , VWF 117/4 VIH RW 400/ , VWF 117/4 VIH RW 500/ , VWF 117/4 VIH SW 400/ , VWF 117/4 VIH SW 500/ , VWF 157/4 VIH RW 400/ , VWF 157/4 VIH RW 500/ , VWF 157/4 VIH SW 500/ , VWF 197/4 VIH RW 500/ , Vaillant Saunier Duval Kft. 253 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

254 Hőszivattyú flexotherm Víz/víz 6,3-23,4 kw arotherm Levegő/víz 5,0-12,0 kw Méretezési paraméter Melegvíz-tároló Tároló űrtartalom (liter) Fűtési telj. B0/W35 (kw) Fűtési telj. A2/W35 (kw) Fűtési telj. W10/W35 (kw) HMV telj. 10⁰C-ról 40⁰C-ra (l/10 perc) Tároló felfűtési idő 10⁰C-ról 40⁰C-ra (perc) Kevert (40⁰C) víz mennyisége 50⁰C-os tároló hőmérsékleten (liter) VWF 57/4 VIH RW , VWF 57/4 VIH RW 300/ , VWF 57/4 VIH RW 400/ , VWF 57/4 VIH RW 500/ , VWF 57/4 VIH SW 400/ , VWF 57/4 VIH SW 500/ , VWF 87/4 VIH RW 300/ , VWF 87/4 VIH RW 400/ , VWF 87/4 VIH RW 500/ , VWF 87/4 VIH SW 400/ , VWF 87/4 VIH SW 500/ , VWF 117/4 VIH RW 300/ , VWF 117/4 VIH RW 400/ , VWF 117/4 VIH RW 500/ , VWF 117/4 VIH SW 400/ , VWF 117/4 VIH SW 500/ , VWF 157/4 VIH RW 400/ , VWF 157/4 VIH RW 500/ , VWF 157/4 VIH SW 500/ , VWF 197/4 VIH RW 500/ , VWL 55/3 VIH QW 190/ , VWL 55/3 VIH RW , VWL 55/3 VIH RW 300/ , VWL 55/3 VIH RW 400/ , VWL 55/3 VIH RW 500/ , VWL 55/3 VIH SW 400/ , VWL 55/3 VIH SW 500/ , VWL 85/3 VIH QW 190/ , VWL 85/3 VIH RW , VWL 85/3 VIH RW 300/ , VWL 85/3 VIH RW 400/ , VWL 85/3 VIH RW 500/ , VWL 85/3 VIH SW 400/ , VWL 85/3 VIH SW 500/ , VWL 115/2 VIH QW 190/ , VWL 115/2 VIH RW , VWL 115/2 VIH RW 300/ , VWL 115/2 VIH RW 400/ , VWL 115/2 VIH RW 500/ , VWL 115/2 VIH SW 400/ , VWL 115/2 VIH SW 500/ , VWL 155/2 VIH QW 190/ , VWL 155/2 VIH RW , VWL 155/2 VIH RW 300/ , VWL 155/2 VIH RW 400/ , VWL 155/2 VIH RW 500/ , VWL 155/2 VIH SW 400/ , VWL 155/2 VIH SW 500/ , Vaillant Saunier Duval Kft. 254 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

255 Hőszivattyú arotherm Split Levegő/víz 3,0-12,0 kw Méretezési paraméter Melegvíz-tároló Tároló űrtartalom (liter) Fűtési telj. B0/W35 (kw) Fűtési telj. A2/W35 (kw) Fűtési telj. W10/W35 (kw) HMV telj. 10⁰C-ról 40⁰C-ra (l/10 perc) Tároló felfűtési idő 10⁰C-ról 40⁰C-ra (perc) Kevert (40⁰C) víz mennyisége 50⁰C-os tároló hőmérsékleten (liter) VWL 35/5 AS VWL 58/5 IS 188-3, VWL 35/5 AS VIH RW , VWL 35/5 AS VIH RW 300/ , VWL 35/5 AS VIH RW 400/ , VWL 35/5 AS VIH RW 500/ , VWL 35/5 AS VIH SW 400/ , VWL 35/5 AS VIH SW 500/ , VWL 55/5 AS VWL 58/5 IS 188-4, VWL 55/5 AS VIH RW , VWL 55/5 AS VIH RW 300/ , VWL 55/5 AS VIH RW 400/ , VWL 55/5 AS VIH RW 500/ , VWL 55/5 AS VIH SW 400/ , VWL 55/5 AS VIH SW 500/ , VWL 75/5 AS VWL 78/5 IS 188-6, VWL 75/5 AS VIH RW , VWL 75/5 AS VIH RW 300/ , VWL 75/5 AS VIH RW 400/ , VWL 75/5 AS VIH RW 500/ , VWL 75/5 AS VIH SW 400/ , VWL 75/5 AS VIH SW 500/ , VWL 105/5 AS VWL 128/5 IS , VWL 105/5 AS VIH RW , VWL 105/5 AS VIH RW 300/ , VWL 105/5 AS VIH RW 400/ , VWL 105/5 AS VIH RW 500/ , VWL 105/5 AS VIH SW 400/ , VWL 105/5 AS VIH SW 500/ , VWL 125/5 AS VWL 128/5 IS , VWL 125/5 AS VIH RW , VWL 125/5 AS VIH RW 300/ , VWL 125/5 AS VIH RW 400/ , VWL 125/5 AS VIH RW 500/ , VWL 125/5 AS VIH SW 400/ , VWL 125/5 AS VIH SW 500/ , Vaillant Saunier Duval Kft. 255 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

256 12.7 Az unistor VIH RW 200 termék bemutatása unistor VIH RW 200 Felszereltség - Magnézium védőanód - Csőkígyós hőcserélő - Cirkulációs csonk - Tisztító nyílás Különleges ismertetőjelek - Indirekt fűtésű használati melegvíz-tároló (elsősorban hőszivattyúkhoz, de kondenzációs gázkészülékek esetén is alkalmazható) - Ivóvíz oldalon (tároló és hőcserélő) kiváló minőségű zománcozással ellátva - Analóg tároló-hőfok kijelző - Sima, kimondottan hőszivattyús üzemre alkalmas, növelt hőátadó felületű csőspirál Típusszám és rendelési áttekintő Készüléktípus ErP címke Tároló űrtartalom Rend. szám (l) VIH RW 200 C (A+ - F) Műszaki adatok Egység VIH RW 200 A tároló teljes űrtartama l 193 HMV tartós teljesítmény (45 kw mellett) l/óra 1105 Készenléti energiafogyasztás kwh/24h 1,8 A csőspirál fűtővíz űrtartalma l 11,8 A csőspirál felülete m 2 1,81 Max. üzemi nyomás (hálózati hideg víz) bar 10 Max. üzemi nyomás (fűtés) bar 10 Max. melegvíz-hőmérséklet ⁰C 95 Max. fűtővíz hőmérséklet ⁰C 110 Bruttó tömeg kg 296 Billentési méret mm 1440 Befoglaló méretek (magasság / átmérő mm 1340 / 600 Nettó tömeg kg 103 Tároló fűtés előremenő/visszatérő G 1 Hideg és meleg víz csatlakozó G 1 Cirkulációs csonk G 3/4 Vaillant Saunier Duval Kft. 256 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

257 Befoglaló és csatlakozó méretek Az unistor VIH RW 200 befoglaló méretei 1 Meleg víz csatlakozás G 1 2 Magnézium védőanód G 5/4 3 Tároló-fűtés előremenő G 1 4 Cirkulációs csatlakozó G 3/4 5 A hőmérséklet-érzékelő kábelének vezető sínje 6 Tároló-fűtés visszatérő G 1 7 Hideg víz csatlakozás G 1 8 Hőmérő G ½ Vaillant Saunier Duval Kft. 257 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

258 12.8 Az unistor plus VIH RW 300/3 VIH RW 500/3 BR bemutatása unistor plus VIH RW /3 BR Felszereltség - Levehető külső palást - Magnézium védőanód - Csőkígyós hőcserélő - Cirkulációs csonk - Tisztító nyílás/karima az elektromos fűtőpatron számára - Szállító fülek (a csomagoláshoz mellékelve) Különleges ismertetőjelek - Indirekt fűtésű használati melegvíz-tároló - Ivóvíz oldalon (tároló és hőcserélő) kiváló minőségű zománcozással ellátva - Analóg tároló-hőfok kijelző - Sima, kimondottan hőszivattyús üzemre alkalmas, növelt hőátadó felületű csőspirál - Kiváló minőségű hőszigetelés Alkalmazási lehetőségek Kimondottan a hőszivattyúk számára kifejlesztett használati melegvíz-tároló. Típusszám és rendelési áttekintő Készüléktípus ErP címke Tároló űrtartalom Rend. szám (l) VIH RW 300/3 BR B (A+ - F) VIH RW 400/3 BR B (A+ - F) VIH RW 500/3 BR B (A+ - F) Vaillant Saunier Duval Kft. 258 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

259 Műszaki adatok Általános műszaki adatok VIH RW 300/3 BR VIH RW 400/3 BR VIH RW 500/3 BR Névleges űrtartalom 281 l 375 l 460 l A fűtési csőspirál fűtővíz tartalma 20,4 l 28,9 l 38,6 l A fűtési csőspirál max. üzemi nyomása 1 MPa 1 MPa 1 MPa Üzemi nyomás 1 MPa 1 MPa 1 MPa A fűtőkör maximális hőmérséklete 110⁰C 110⁰C 110⁰C Maximális tároló hőmérséklet 85⁰C 85⁰C 85⁰C Energiahatékonysági osztály B B B Készenléti energiafogyasztás (24 órán belül) 1,4 kwh 1,54 kwh 1,84 kwh A csőspirál nyomásvesztesége 0,00106 MPa 0,0056 MPa 0,00117 MPa A csőspirál felülete 3,1 m 2 4,4 m 2 5,9 m 2 Kevert víz mennyisége (40⁰C) 423 l 577 l 710 l Nettó tömeg 141 kg 181 kg 235 kg Bruttó tömeg 422 kg 585 kg 734 kg Műszaki adatok felhasznált anyagok VIH RW 300/3 BR VIH RW 400/3 BR VIH RW 500/3 BR Tartály anyaga Fekete acél (S235JR) Korrózióvédelem Zománcozás, magnézium védőanóddal Szigetelés anyaga Poliuretán Poliuretán Poliuretán Szigetelés vastagsága 75 mm 70 mm 70 mm Ózon-lebontó potenciál WP 1 WP 1 WP 1 Műszaki adatok - teljesítmény VIH RW 300/3 BR VIH RW 400/3 BR VIH RW 500/3 BR Teljesítmény jelzőszám NL (50⁰C) 3,3 5,5 8,1 Teljesítmény jelzőszám NL (55⁰C) 3,6 5,9 8,7 Teljesítmény jelzőszám NL (60⁰C) 3,8 6,1 8,9 Teljesítmény jelzőszám NL (65⁰C) 3,8 6,1 8,9 Teljesítmény jelzőszám NL (70⁰C) 3,8 6,1 8,9 Tartós HMV teljesítmény (50⁰C, T=35 K) 26,7 kw 38,3 kw 51,0 kw Tartós HMV teljesítmény (55⁰C, T=35 K) 35,5 kw 51,0 kw 68,0 kw Tartós HMV teljesítmény (60⁰C, T=35 K) 43,2 kw 62,2 kw 83,0 kw Tartós melegvíz-hozam (50⁰C, T=35 K) 656 l/óra 941 l/óra 1255 l/óra Tartós melegvíz-hozam (55⁰C, T=35 K) 872 l/óra 1254 l/óra 1672 l/óra Tartós melegvíz-hozam (60⁰C, T=35 K) 1063 l/óra 1531 l/óra 2041 l/óra Legnagyobb melegvíz-hozam (50⁰C) 302 l/10 perc 403 l/10 perc 494 l/10 perc Legnagyobb melegvíz-hozam (55⁰C) 340 l/10 perc 453 l/10 perc 494 l/10 perc Legnagyobb melegvíz-hozam (60⁰C) 377 l/10 perc 504 l/10 perc 618 l/10 perc Legnagyobb melegvíz-hozam (65⁰C) 415 l/10 perc 554 l/10 perc 679 l/10 perc Legnagyobb melegvíz-hozam (70⁰C) 453 l/10 perc 604 l/10 perc 741 l/10 perc Specifikus átfolyás (50⁰C, T=30 K) 35,2 l/perc 47,0 l/perc 57,7 l/perc Specifikus átfolyás (55⁰C, T=30 K) 39,6 l/perc 52,9 l/perc 64,9 l/perc Specifikus átfolyás (60⁰C, T=30 K) 44,0 l/perc 58,8 l/perc 72,1 l/perc Specifikus átfolyás (65⁰C, T=30 K) 48,4 l/perc 64,6 l/perc 79,3 l/perc Specifikus átfolyás (70⁰C, T=30 K) 52,8 l/perc 70,5 l/perc 86,5 l/perc A tároló-fűtő kör névleges tömegárama 1,72 m 3 /óra 2,58 m 3 /óra 3,44 m 3 /óra Vaillant Saunier Duval Kft. 259 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

260 Befoglaló és csatlakozó méretek Az unistor VIH RW /3 BR tárolók befoglaló méretei Tároló típus A B C D E F G H I J K L M VIH RW VIH RW VIH RW Méretek mm-ben Vaillant Saunier Duval Kft. 260 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

261 Billentési méret Vaillant Saunier Duval Kft. 261 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

262 12.9 Az unistor VIH SW 400/3 VIH SW 500/3 BR bemutatása unistor VIH SW /3 BR Felszereltség - Levehető külső palást - Magnézium védőanód - Csőkígyós hőcserélő (szolár és utánfűtő) - Cirkulációs csonk - Tisztító nyílás/karima az elektromos fűtőpatron számára - Szállító fülek (a csomagoláshoz mellékelve) Különleges ismertetőjelek - Indirekt fűtésű, bivalens használati melegvíz-tároló - Ivóvíz oldalon (tároló és mindkét hőcserélő) kiváló minőségű zománcozással ellátva - Analóg tároló-hőfok kijelző - Sima, kimondottan hőszivattyús üzemre alkalmas, növelt hőátadó felületű felső csőspirál - Kiváló minőségű hőszigetelés Alkalmazási lehetőségek Indirekt fűtésű használati melegvíz-tároló a napenergiával támogatott használati melegvíz-készítésre, kimondottan hőszivattyúkhoz, csoportos vagy központi ellátásra alkalmazható egészen 10 bar hálózati víznyomásig. Típusszám és rendelési áttekintő Készüléktípus ErP címke Tároló űrtartalom Rend. szám (l) VIH SW 400/3 BR B (A+ - F) VIH SW 500/3 BR B (A+ - F) Vaillant Saunier Duval Kft. 262 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

263 Műszaki adatok Általános műszaki adatok VIH SW 400/3 BR VIH SW 500/3 BR Névleges űrtartalom 372 l 456 l A fűtési csőspirál fűtővíz tartalma 21,2 l 28,9 l A szolár csőspirál úrtartalma 9,6 l 13,5 l A fűtési/szolár csőspirál max. üzemi nyomása 1 MPa 1 MPa Üzemi nyomás 1 MPa 1 MPa A fűtőkör maximális hőmérséklete 110⁰C 110⁰C Maximális tároló hőmérséklet 85⁰C 85⁰C Energiahatékonysági osztály B B Készenléti energiafogyasztás (24 órán belül) 1,58 kwh 1,85 kwh A fűtési csőspirál nyomásvesztesége 0,0026 MPa 0,0057 MPa A fűtési csőspirál felülete 3,2 m 2 4,4 m 2 Kevert víz mennyisége (40⁰C, felső zóna) 386 l 471 l A szolár csőspirál nyomásvesztesége 0,0021 MPa 0,0027 MPa A szolár csőspirál felülete 1,5 m 2 2,1 m 2 Kevert víz mennyisége (40⁰C) 606 l 771 l Nettó tömeg 189 kg 249 kg Bruttó tömeg 592 kg 747 kg Műszaki adatok felhasznált anyagok VIH SW 400/3 BR VIH SW 500/3 BR Tartály anyaga Fekete acél (S235JR) Korrózióvédelem Zománcozás, magnézium védőanóddal Szigetelés anyaga Poliuretán Poliuretán Szigetelés vastagsága 70 mm 70 mm Ózon-lebontó potenciál WP 1 WP 1 Műszaki adatok - teljesítmény VIH RW 400/3 BR VIH RW 500/3 BR Teljesítmény jelzőszám NL (50⁰C) 1,2 2,2 Teljesítmény jelzőszám NL (55⁰C) 1,4 2,5 Teljesítmény jelzőszám NL (60⁰C) 1,5 2,8 Teljesítmény jelzőszám NL (65⁰C) 2,0 3,0 Teljesítmény jelzőszám NL (70⁰C) 2,0 3,0 Tartós HMV teljesítmény (50⁰C, T=35 K) 27,4 kw 38,2 kw Tartós HMV teljesítmény (55⁰C, T=35 K) 36,4 kw 51,0 kw Tartós HMV teljesítmény (60⁰C, T=35 K) 44,3 kw 62,2 kw Tartós melegvíz-hozam (50⁰C, T=35 K) 674 l/óra 941 l/óra Tartós melegvíz-hozam (55⁰C, T=35 K) 896 l/óra 1253 l/óra Tartós melegvíz-hozam (60⁰C, T=35 K) 1091 l/óra 1530 l/óra Legnagyobb melegvíz-hozam (50⁰C) 213 l/10 perc 264 l/10 perc Legnagyobb melegvíz-hozam (55⁰C) 239 l/10 perc 297 l/10 perc Legnagyobb melegvíz-hozam (60⁰C) 266 l/10 perc 330 l/10 perc Legnagyobb melegvíz-hozam (65⁰C) 292 l/10 perc 363 l/10 perc Legnagyobb melegvíz-hozam (70⁰C) 319 l/10 perc 396 l/10 perc Specifikus átfolyás (50⁰C, T=30 K) 24,8 l/perc 30,8 l/perc Specifikus átfolyás (55⁰C, T=30 K) 27,9 l/perc 34,7 l/perc Specifikus átfolyás (60⁰C, T=30 K) 31,0 l/perc 38,5 l/perc Specifikus átfolyás (65⁰C, T=30 K) 34,1 l/perc 42,4 l/perc Specifikus átfolyás (70⁰C, T=30 K) 37,2 l/perc 46,2 l/perc A tároló-fűtő kör névleges tömegárama 1,7 m 3 /óra 2,6 m 3 /óra A szolár kör névleges tömegárama 2,0 m 3 /óra 2,0 m 3 /óra Vaillant Saunier Duval Kft. 263 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

264 Befoglaló és csatlakozó méretek Az unistor VIH SW /3 BR tárolók befoglaló méretei Tároló típ. A B C D E F G H I J K L M N O P VIH SW VIH SW Méretek mm-ben Vaillant Saunier Duval Kft. 264 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

265 Billentési méret Vaillant Saunier Duval Kft. 265 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

266 12.10 Az unitower VIH QW 190/1 E termék bemutatása unitower VIH QW 190/1 E beltéri egység Különleges jellemzők Előszerelt hidraulikus torony a monoblokk arotherm hőszivattyúk számára A kompakt építési módnak köszönhetően rendkívül rövid telepítési időszükséglet Külön rendelhető és a termékbe beépíthető komponensek segítségével bővíthető Split Mounting Concept: a készülék két részre osztható a könnyebb szállíthatóság és elhelyezhetőség elősegítésére A termék kialakítása - Beépített, 190 liter névleges űrtartalmú csőspirálos melegvíz-tároló - Nagyhatékonyságú szekunder köri fűtési szivattyú a külön rendelhető hőcserélő modulban - 6 kw-os elektromos utánfűtő patron biztonsági hőfokkorlátozóval és elektromos kapcsolódobozzal - Az elektromos utánfűtésnek saját automata légtelenítője és ürítő csapja van - 15 literes fűtési tágulási tartály - 3-utas váltószelep fűtésre/hmv-re - 3 bar-os biztonsági lefúvató szelep elvezető csővel és felfogó tartállyal - Töltőcsap - Manométer a hőhordozó kör számára Alkalmazási lehetőségek Az unitower csak a monoblokk rendszerű arotherm VWL..5/2 és VWL..5/3 hőszivattyúkkal használható, amely összekötő elemként szolgál a hőszivattyú, valamint a fűtés és melegvíz-készítő rendszer között. Típusszám és rendelési áttekintő Készüléktípus Rend. szám VIH QW 190/1 E Vaillant Saunier Duval Kft. 266 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

267 Műszaki adatok Műszaki adatok - fűtés Utánfűtési mód Fűtési teljesítmény-tartomány Fűtési üzem maximális nyomása Max. előremenő fűtővíz hőmérséklet A fűtési rendszer maximális víztartalma A hőszivattyú kör űrtartalma VIH QW 190/1 Elektromos fűtőpatronnal 2 6 kw : 2 kw 3 bar 77C 220 l 30 l (2 literes glikolos tágulási tartállyal) Általános műszaki adatok Rendszertípus Rendszertípus Magasság Szélesség Mélység Nettó/bruttó tömeg VIH QW 190/1 Külön rendelhető és a termékbe beépíthető hőcserélő modullal szerelt hidraulikus torony Rendszer leválasztó hőcserélő modul nélkül 1880 mm 599 mm 693 mm 170 / 360 kg Műszaki adatok - elektromosság Elektromos bekötés Beépített biztosíték Készenléti energiafogyasztás Elektromos védelem Max. áramfelvétel VIH QW 190/1 400 V / 50 Hz T4A, 250 V 1,2 W IP X4D 9 A Vaillant Saunier Duval Kft. 267 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

268 Csatlakozó és befoglaló méretek Az unitower VIH QW 190/1 E csatlakozó és befoglaló méretei (mm) 1 Előremenő csatlakozás (G1 1/4") a hőszivattyútól 2 Visszatérő csatlakozás (G1 1/4") a hőszivattyúhoz 3 Hideg víz csatlakozás G 3/4 4 Meleg víz csatlakozás G 3/4 5 Fűtési előremenő G 1 6 Fűtési visszatérő G 1 Vaillant Saunier Duval Kft. 268 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

269 Nyomásveszteségek Teljes nyomásveszteség (köztes hőcserélő nélkül) Az alábbi diagram a köztes hőcserélő nélküli termékverzió teljes nyomásveszteségét ábrázolja. unitower VIH QW 190/1 E köztes hőcserélő nélkül A termék teljes nyomásvesztesége Nyomásveszteség 1 Csak a termék 2 A termék, gyári bekötő-készlettel együtt A Térfogatáram a fűtési körben (liter/óra) B Nyomás (kpa) Vaillant Saunier Duval Kft. 269 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

270 A hőszivattyú kör nyomásvesztesége (köztes hőcserélővel) Az alábbi diagram a köztes hőcserélővel ellátott termékverzió nyomásveszteségét ábrázolja. A hőszivattyú kör nyomásvesztesége (VIH QW 190/1 E) A termék nyomásvesztesége a hőszivattyú körben A készülék nyomásvesztesége a hőszivattyú körben 1 50%-os koncentrációjú hőhordozó közeg (35⁰C) 2 Tiszta víz (20⁰C) A Térfogatáram a fűtési körben (liter/óra) B Nyomás (kpa) Vaillant Saunier Duval Kft. 270 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

271 A köztes hőcserélővel szerelt verzió felhasználható emelőmagassága Az alábbi diagram a köztes hőcserélővel ellátott termékverzió felhasználható emelőmagasságát ábrázolja. A fűtési kör maradék szivattyúnyomása Felhasználható emelőmagasságok Felhasználható emelőmagasságok 1 PVmin / PCmin (csak a termék) 2 PVmax (csak a termék) 3 PCmax (csak a termék) A Térfogatáram a fűtési körben (liter/óra) B Nyomás (kpa) Vaillant Saunier Duval Kft. 271 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

272 Felhasználható emelőmagasságok, állandó nyomás Felhasználható emelőmagasságok, állandó nyomás 1 PCmax (csak a termék) 2 PCmax (csatlakozó készlettel) A Térfogatáram a fűtési körben (liter/óra) B Nyomás (kpa) Felhasználható emelőmagasságok, változó nyomás Felhasználható emelőmagasságok, változó nyomás 1 PVmax (csak a termék) 2 PVmax (csatlakozó készlettel) A Térfogatáram a fűtési körben (liter/óra) B Nyomás (kpa) Vaillant Saunier Duval Kft. 272 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

273 12.11 Az unitower VWL..8/5 IS kompakt beltéri egység bemutatása unitower VWL..8/5 IS Főbb jellemzők Előszerelt hidraulikus torony az arotherm VWL AS hőszivattyúk számára A kompakt építési módnak köszönhetően rendkívül rövid telepítési időszükséglet Külön rendelhető és a termékbe beépíthető komponensek segítségével bővíthető Split Mounting Concept: a készülék két részre osztható a könnyebb szállíthatóság és elhelyezhetőség elősegítésére A termék felszereltsége Beépített, 190 liter névleges űrtartalmú csőspirálos melegvíz-tároló 6 kw-os elektromos utánfűtő patron biztonsági hőfokkorlátozóval és elektromos kapcsolódobozzal (9 kw a 10 és 12 kw-os kültéri egységekhez kapcsolódó unitower VWL 128/5 IS esetén) Az elektromos utánfűtésnek saját automata légtelenítője és ürítő csapja van 15 literes fűtési tágulási tartály 3-utas váltószelep fűtésre/hmv-re 3 bar-os biztonsági lefúvató szelep elvezető csővel és felfogó tartállyal Töltőcsap Alkalmazási lehetőségek Az unitower VWL../85 IS csak az osztott hűtőkörű arotherm VWL..5/5 AS hőszivattyúval használható, amely összekötő elemként szolgál a kültéri egység, valamint a fűtés és melegvíz-készítő rendszer között. Típusszám és rendelési áttekintő Típusjelölés Rendelési szám VWL 58/5 IS VWL 78/5 IS VWL 128/5 IS Vaillant Saunier Duval Kft. 273 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

274 Műszaki adatok Általános műszaki adatok VWL 58/5 IS VWL 78/5 IS VWL 128/5 IS A termék szélessége 595 mm 595 mm 595 mm A termék magassága 1880 mm 1880 mm 1880 mm A termék mélysége 693 mm 693 mm 693 mm Nettó tömeg 158 kg 159 kg 160 kg Üzemkész tömeg 365 kg 367 kg 369 kg Névleges feszültség 230 V (+10 / -15%) 50 Hz, 1~/N/PE 230 V (+10 / -15%) 50 Hz, 1~/N/PE 230 V (+10 / -15%) 50 Hz, 1~/N/PE Névleges feszültség 400 V (+10 / -15%) 50 Hz, 3~/N/PE 400 V (+10 / -15%) 50 Hz, 1~/N/PE 400 V (+10 / -15%) 50 Hz, 1~/N/PE Névleges teljesítmény, maximum 5,4 kw 5,4 kw 8,8 kw Névleges áramfelvétel, maximum 23,5 A (230 V) 23,5 A (230 V) 23,5 A (230 V) 14,5 A (400 V) 14,5 A (400 V) 14,0 A (400 V) Elektromos védelem IP 10 B IP 10 B IP 10 B Túlfeszültség kategória II II II Biztosíték: C-típusú, 3-pólusú megszakító A kiválasztott elektromos bekötés szerint A kiválasztott elektromos bekötés szerint A kiválasztott elektromos bekötés szerint Fűtési kör csatlakozók G 1 G 1 G 1 Hideg és meleg víz csatlakozók G 3/4 G 3/4 G 3/4 Fűtési kör VWL 58/5 IS VWL 78/5 IS VWL 128/5 IS Fűtővíz tartalom 16,6 l 17,1 l 17,6 l Felhasznált anyagok a fűtési körben Réz, réz-cink ötvözet, rozsdamentes acél, etilén-propilén-dién monomer gumi, bronz, vas Vízminőség Fagy vagy korrózió-védelem nélkül. Lágyítsa a feltöltéshez használt vizet (a VDI 3025 irányelv szerint), ha a keménység 3,0 mmol/l (16,8⁰dH) Minimum üzemi nyomás 0,5 bar 0,5 bar 0,5 bar Maximum üzemi nyomás 3,0 bar 3,0 bar 3,0 bar Minimális előremenő fűtővíz hőmérséklet 20⁰C 20⁰C 20⁰C Max. előremenő fűtővíz hőfok, kompresszorral 55⁰C 55⁰C 55⁰C Max. előrem. fűtővíz, elektromos utánfűtéssel 75⁰C 75⁰C 75⁰C Min. hűtési előremenő vízhőmérséklet 7⁰C 7⁰C 7⁰C Max. hűtési előremenő vízhőmérséklet 25⁰C 25⁰C 25⁰C Min. névleges tömegáram, 3 kw-os kültéri e. 0,3 m 3 /óra - - Min. névleges tömegáram, 5 kw-os kültéri e. 0,4 m 3 /óra - - Minimum névleges fűtővíz tömegáram - 0,55 m 3 /óra - Min. névleges tömegáram, 10 kw-os kültéri e ,13 m 3 /óra Min. névleges tömegáram, 12 kw-os kültéri e ,18 m 3 /óra Névl. tömegáram ( T=5K), 3 kw-os kültéri e. 0,54 m 3 /óra - - Névl. tömegáram ( T=5K), 5 kw-os kültéri e. 0,79 m 3 /óra - - Névl. tömegáram ( T=5K) - 1,02 m 3 /óra - Névl. tömegáram ( T=5K), 10 kw-os kültéri e ,70 m 3 /óra Névl. tömegáram ( T=5K), 12 kw-os kültéri e ,80 m 3 /óra Névl. tömegáram ( T=8K), 3 kw-os kültéri e 0,3 m 3 /óra - - Névl. tömegáram ( T=8K), 5 kw-os kültéri e. 0,4 m 3 /óra - - Névl. tömegáram ( T=8K) - 0,55 m 3 /óra - Névl. tömegáram ( T=8K), 10 kw-os kültéri e ,13 m 3 /óra Névl. tömegáram ( T=8K), 12 kw-os kültéri e ,18 m 3 /óra Felh. emelőmag. ( T=5K), 3 kw-os kültéri e. 71 kpa - - Felh. emelőmag. ( T=5K), 5 kw-os kültéri e 68 kpa - - Felh. emelőmag. ( T=5K) - 66 kpa - Felh. emelőmag. ( T=5K), 10 kw-os kültéri e kpa Felh. emelőmag. ( T=5K), 12 kw-os kültéri e ,5 kpa Felh. emelőmag. ( T=8K), 3 kw-os kültéri e. 71 kpa - - Felh. emelőmag. ( T=8K), 5 kw-os kültéri e 68 kpa - - Felh. emelőmag. ( T=8K) - 73 kpa - Felh. emelőmag. ( T=8K), 10 kw-os kültéri e kpa Felh. emelőmag. ( T=8K), 12 kw-os kültéri e kpa Max. névleges tömegáram, 3 kw-os kültéri e. 0,54 m 3 /óra - - Max. névleges tömegáram, 5 kw-os kültéri e. 0,79 m 3 /óra - - Maximum névleges fűtővíz tömegáram - 1,08 m 3 /óra - Max. névl. tömegáram, 10 kw-os kültéri e ,7 m 3 /óra Max. névl. tömegáram, 12 kw-os kültéri e ,8 m 3 /óra Szivattyú típusa Nagyhatékonyságú Nagyhatékonyságú Nagyhatékonyságú A szivattyú energia-hatékonysági indexe (EEI) 0,2 0,2 0,2 Vaillant Saunier Duval Kft. 274 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

275 Meleg víz VWL 58/5 IS VWL 78/5 IS VWL 128/5 IS A HMV tároló tényleges űrtartalma 188 l 188 l 188 l A melegvíz-tároló anyaga Zománcozott acél Zománcozott acél Zománcozott acél Maximum üzemi nyomás 10 bar 10 bar 10 bar Max. tároló hőfok (kompresszor üzemben) 57⁰C 57⁰C 57⁰C Max. tároló hőfok (elektr. rásegítő fűtéssel) 75⁰C 75⁰C 75⁰C Felfűtési idő (53⁰C-os tároló hőfok, ECO 2,53 óra 1,75 óra 1,08 óra üzemmód, 7⁰C-os külső léghőmérséklet) Készenléti energiafogyasztás (DIN EN ,3 W 31,9 W 44,6 W szerint, 53⁰C-os tároló hőfok, A7, hiszt. 7K) COP (DIN EN szerint, 53⁰C-os tároló hőfok, A7, hiszterézis 7K, ECO üzemmód) 2,45 2,73 2,36 Elektromosság VWL 58/5 IS VWL 78/5 IS VWL 128/5 IS A hőszivattyú min. elektromos fogyasztása 2 W 2 W 3 W A hőszivattyú max. elektromos fogyasztása 60 W 60 W 100 W A hőszivattyú elektromos fogyasztása (A7/35, T=5K a fűtési kör 250 mbar nyomásvesztesége mellett) 20 W 20 W 40 W Hűtőkör VWL 58/5 IS VWL 78/5 IS VWL 128/5 IS A hűtőköri cső anyaga Réz Réz Réz Hűtőközeg cső maximális hossz 25 m 25 m 25 m A hűtőközeg cső minimum hossza 3 m 3 m 3 m A hűtőközeg cső bekötése Peremes csatlakozás Peremes csatlakozás Peremes csatlakozás Külső átmérő (forrógáz cső) 1/2" (12,7 mm) 5/8" (15,875 mm) 5/8" (15,875 mm) Külső átmérő (folyadék cső) 1/4" (6,35 mm) 3/8" (9,575 mm) 3/8" (9,575 mm) Minimális falvastagság (forrógáz cső) 0,8 mm 0,95 mm 0,95 mm Minimális falvastagság (folyadék cső) 0,8 mm 0,8 mm 0,8 mm Hűtőközeg típusa R410A R410A R410A Hűtőközeg GWP Hűtőközeg mennyisége 1,5 kg 2,39 kg 3,6 kg Max. megengedett üzemi nyomás 41,5 bar 41,5 bar 41,5 bar Kompresszor típusa Forgó dugattyús Forgó dugattyús Forgó dugattyús Kompresszor-olaj típusa Speciális polivinil-éter Speciális polivinil-éter Speciális polivinil-éter (PVE) (PVE) (PVE) Kompresszor vezérlés Elektronikus Elektronikus Elektronikus Megengedett magasság-különbség a kültéri és beltéri egység között 10 m 10 m 10 m Vaillant Saunier Duval Kft. 275 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

276 Csatlakozó és befoglaló méretek Az unitower VWL..8/5 IS csatlakozó és befoglaló méretei (mm) 1 Forrógáz vezeték 2 Folyadék vezeték 3 Kondenzvíz elvezetés 4 Meleg víz csatlakozás G 3/4 5 Fűtési előremenő G 1 6 Fűtési visszatérő G 1 Vaillant Saunier Duval Kft. 276 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

277 Felhasználható szivattyú emelőmagasságok A fűtővíz útja a VWL..8/5 IS egységen belül A VWL 58/5 IS felhasználható emelőmagasság névleges tömegáram mellett A VWL 58/5 IS felhasználható szivattyú emelőmagassága 1 VWL 58/5 IS, 3.5 kw / 540 liter/óra 2 VWL 58/5 IS, 5 kw / 790 liter/óra A Felhasználható emelőmagasság (hpa/mbar) B Szivattyú teljesítmény (%) Vaillant Saunier Duval Kft. 277 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

278 A VWL 78/5 IS felhasználható emelőmagasság névleges tömegáram mellett A VWL 78/5 IS felhasználható szivattyú emelőmagassága 1 VWL 78/5 IS, 7 kw / 1020 liter/óra A Felhasználható emelőmagasság (hpa/mbar) B Szivattyú teljesítmény (%) A VWL 128/5 IS felhasználható emelőmagasság névleges tömegáram mellett A VWL 128/5 IS felhasználható szivattyú emelőmagassága 1 VWL 128/5 IS, 10 kw / 1670 liter/óra 2 VWL 128/5 IS, 12 kw / 1850 liter/óra A Felhasználható emelőmagasság (hpa/mbar) B Szivattyú teljesítmény (%) Vaillant Saunier Duval Kft. 278 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

279 12.12 Az allstor exclusive VPS 300/3-7 VPS 2000/3-7 bemutatása allstor VPS 300/3-7 VPS 2000/3-7 Készülék-jelölés ErP címke Tartály űrtartalma (l) Rendelési szám VPS exclusiv 300/3-7 B (A+ F) VPS exclusiv 500/3-7 B (A+ F) VPS exclusiv 800/3-7 B (A+ F) VPS exclusiv 1000/3-7 B (A+ F) VPS exclusiv 1500/3-7 B (A+ F) VPS exclusiv 2000/3-7 B (A+ F) Felszereltség - Kompakt, rétegtöltésű puffer különböző energiaforrások, mint például szolár, hőszivattyú, fa, olaj, gáz kombinációira - Higiénikus használati melegvíz-készítés a palástra csatlakoztatható frissvizes állomással - Kiegészítésként szolár állomás is felhelyezhető a napenergiával támogatott használati melegvízkészítésre és fűtésrásegítésre - Egyszerű, épületen belüli szállítás, a hőszigetelés nincs előre felhelyezve - Osztott hőszigetelés (1000 literig két részes, 1500 és 2000 liter mellett három részből áll) - Opcionálisan vásárolható hőszigetelő sapkák a használaton kívüli csonkokra liter űrtartalomig raklapemelő békával is szállítható Különleges ismertetőjelek - Acélból készült rétegtöltésű puffer - Terelő lemezek és összekötő vezetékek az optimális berétegződés biztosítására - Kiváló minőségű, poliészter szálakat is tartalmazó hőszigetelés (140 mm a liter és 200 mm a l űrtartalmú pufferek esetén) - Opcionális tartozékként kapható cirkulációs szivattyú - 8 db érzékelő zseb a tartály palástján - 15 db betöltési és elvételi pont a tartály önálló zónái számára - 1 db csonk a légtelenítő számára Alkalmazási lehetőségek A puffer tárolót különböző hőtermelők és/vagy szolár állomás tölti. A fűtővíz puffer tárolója a különböző fogyasztók, mint pl.: frissvizes állomások, fűtési körök, úszómedence, stb. számára biztosít hőenergiát. Vaillant Saunier Duval Kft. 279 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

280 Tudnivaló A tárolón belüli korrózió és a lerakódások (vízkő) elkerülése érdekében vegye figyelembe a vízkezelési előírásokat (VDI 2015 T1 és T2). Ez az előírás többek között útmutatásokat ad a víz betartandó keménységi fokára. Műszaki adatok Megnevezés Egység VPS 300/3-7 VPS 500/3-7 VPS 800/3-7 VPS 1000/3-7 VPS 1500/3-7 VPS 2000/3-7 Tároló űrtartalom l Megengedett üzemi nyomás bar 3 Fűtővíz hőmérséklet C 95 Billentési méret mm Magasság (légtelenítővel és mm a felállító gyűrűvel) Szélesség mm Mélység mm Fűtési előremenő/visszat. R 1 1/2 R 1 1/2 R 2 R 2 R 2 1/2 R 2 1/2 Szolár hőcs. előrem./visszat. G1 G1 G1 G1 G1 G1 Meleg víz hőcs. előrem./vt. G1 G1 G1 G1 G1 G1 Üzemkész tömeg kg Készenléti energiafogyasztás kwh/24 h < 1,7 < 2,0 < 2,4 < 2,5 < 2,9 < 3,3 Jelmagyarázat 1 Nyílás a légtelenítő szelep számára 2 Fűtővíz előremenő frissvizes állomáshoz fali telepítésnél/kaszkád előremenő vagy visszatérő 3 Fűtő készülékek előremenője melegvíz-igényre 4 Fűtő készülékek előremenője melegvíz-igényre 5 Fűtő készülékek visszatérője melegvíz-igényre 6 Fűtő készülékek előremenője fűtési igényre/fűtőkörök előremenője 7 Fűtő készülékek előremenője fűtési igényre/fűtőkörök előremenője 8 Fűtő készülékek visszatérője fűtési igényre 9 Fűtő készülékek visszatérője melegvízigényre/fűtőkörök visszatérője 10 Fűtő készülékek visszatérője fűtési igényre/fűtőkörök visszatérője 11 Fűtővíz visszatérő frissvizes állomáshoz fali telepítésnél/kaszkád előremenő vagy visszatérő 12 Fűtővíz visszatérő a szolár állomás számára (csak VPS/3 exclusive) 13 Fűtővíz előremenő a szolár állomás számára (alacsony hőmérsékletek, csak VPS/3 exclusive) 14 Fűtővíz előremenő a szolár állomás számára (magas hőmérsékletek, csak VPS/3 exclusive) 15 Fűtővíz visszatérő frissvizes állomáshoz (csak VPS/3 exclusive) 16 Fűtővíz előremenő frissvizes állomáshoz (csak VPS/3 exclusive) Tároló A B C D E F G H I Ф J Ф K L M N O P Q VPS 300/ VPS 500/ VPS 800/ VPS 1000/ VPS 1500/ VPS 2000/ Minden méret mm-ben; összes méret ±10 mm; * ±2 mm; ** ±20 mm Vaillant Saunier Duval Kft. 280 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

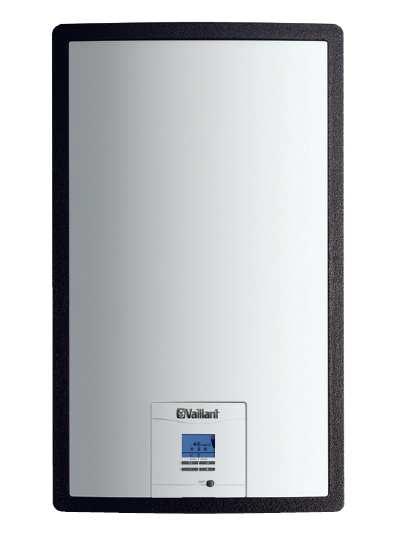

281 12.13 Az allstor plus VPS 300/3-5 VPS 2000/3-5 bemutatása allstor VPS 300/3-5 VPS 2000/3-5 Készülék-jelölés ErP címke Tartály űrtartalma (l) Rendelési szám VPS plus 300/3-5 B (A+ F) VPS plus 500/3-5 B (A+ F) VPS plus 800/3-5 B (A+ F) VPS plus 1000/3-5 B (A+ F) VPS plus 1500/3-5 B (A+ F) VPS plus 2000/3-5 B (A+ F) Felszereltség - Kompakt, rétegtöltésű puffer különböző energiaforrások, mint például szolár, hőszivattyú, fa, olaj, gáz kombinációira - Kaszkád kialakítási lehetőség egészen 6000 liter űrtartalomig - Egyszerű, épületen belüli szállítás, a hőszigetelés nincs előre felhelyezve - Osztott hőszigetelés (1000 literig két részes, 1500 és 2000 liter mellett három részből áll) - Opcionálisan vásárolható hőszigetelő sapkák a használaton kívüli csonkokra Különleges ismertetőjelek - Acélból készült rétegtöltésű puffer - Beáramlás csillapító az optimális berétegződés biztosítására - Kiváló minőségű, poliészter szálakat is tartalmazó hőszigetelés (140 mm a liter és 200 mm a l űrtartalmú pufferek esetén) - 8 db érzékelő zseb a tartály palástján - 10 db betöltési és elvételi pont a tartály önálló zónái számára - 1 db csonk a légtelenítő számára Alkalmazási lehetőségek A puffer tárolót különböző hőtermelők és/vagy szolár állomás tölti. A fűtővíz puffer tárolója a különböző fogyasztók, mint pl.: frissvizes állomások, fűtési körök, úszómedence, stb. számára biztosít hőenergiát. Tudnivaló A tárolón belüli korrózió és a lerakódások (vízkő) elkerülése érdekében vegye figyelembe a vízkezelési előírásokat (VDI 2015 T1 és T2). Ez az előírás többek között útmutatásokat ad a víz betartandó keménységi fokára. Vaillant Saunier Duval Kft. 281 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

282 Műszaki adatok Megnevezés Egység VPS 300/3-5 VPS 500/3-5 VPS 800/3-5 VPS 1000/3-5 VPS 1500/3-5 VPS 2000/3-5 Tároló űrtartalom l Megengedett üzemi nyomás bar 3 Fűtővíz hőmérséklet C 95 Billentési méret mm Magasság (légtelenítővel és mm a felállító gyűrűvel) Szélesség mm Mélység mm Fűtési előremenő/visszat. R 1 1/2 R 1 1/2 R 2 R 2 R 2 1/2 R 2 1/2 Szolár hőcs. előrem./visszat. G1 G1 G1 G1 G1 G1 Meleg víz hőcs. előrem./vt. G1 G1 G1 G1 G1 G1 Üzemkész tömeg kg Készenléti energiafogyasztás kwh/24 h < 1,7 < 2,0 < 2,4 < 2,5 < 2,9 < 3,3 Jelmagyarázat 1 Nyílás a légtelenítő szelep számára 2 Fűtővíz előremenő frissvizes állomáshoz fali telepítésnél/kaszkád előremenő vagy visszatérő 3 Fűtő készülékek előremenője melegvíz-igényre 4 Fűtő készülékek előremenője melegvíz-igényre 5 Fűtő készülékek visszatérője melegvíz-igényre 6 Fűtő készülékek előremenője fűtési igényre/fűtőkörök előremenője 7 Fűtő készülékek előremenője fűtési igényre/fűtőkörök előremenője 8 Fűtő készülékek visszatérője fűtési igényre 9 Fűtő készülékek visszatérője melegvízigényre/fűtőkörök visszatérője 10 Fűtő készülékek visszatérője fűtési igényre/fűtőkörök visszatérője 11 Fűtővíz visszatérő frissvizes állomáshoz fali telepítésnél/kaszkád előremenő vagy visszatérő Tároló A B C D E F G H I Ф J Ф K L VPS 300/ VPS 500/ VPS 800/ VPS 1000/ VPS 1500/ VPS 2000/ Minden méret mm-ben; összes méret ±10 mm; * ±2 mm; ** ±20 mm Vaillant Saunier Duval Kft. 282 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

283 12.14 aguaflow exclusive VPM 20/25/2 W VPM 40/45/2 W frissvizes állomások bemutatása aguaflow exclusive VPM../../2 W frissvizes állomás Készülék-jelölés Rendelési szám VPM 20/25/2 W VPM 20/25/2 W VPM 20/25/2 W Felszereltség - Rozsdamentes acélból készült lemezes hőcserélő - Speciális dombornyomású lemezstruktúra a vízkőlerakódások elkerülésére - Hőszigetelt EPP burkolat - Beépített térfogatáram érzékelő - Nagyhatékonyságú szivattyú - ebus kommunikációra alkalmas vezérlés - Külön tartozékként kapható cirkulációs szivattyú és fali tartókonzol (kaszkád kialakításra is a és/vagy a rendelési szám alatt) Különleges ismertetőjelek - Átfolyó rendszerű, higiénikus melegvíz-készítés - Háttérvilágított, grafikus kijelző - Közvetlenül az allstor exclusive VPS/3 tárolóra történő egyszerű telepítésre előkészítve. Alternatív esetben fali szerelés is megvalósítható (az ehhez szükséges fali tartókonzol külön tartozékként rendelhető) - A működés kiegészítő szabályozó nélkül is lehetséges - Opcionális legionella-védelmi funkció a csatlakozó vezetékek fertőtlenítéséhez - Maximum 4 állomás kaszkád kapcsolási lehetősége Alkalmazási lehetőségek A frissvizes állomás a szükségleteknek megfelelően, az előre beállított hőmérsékleten állítja elő a használati-melegvizet. A használati-melegvíz átfolyó rendszerben, a lemezes hőcserélőn keresztül melegszik fel a puffer hőjének átvételével. A melegvíz-csapolást a beépített áramlásérzékelő ismeri fel már 2 liter/perc csapolási vízmennyiség mellett. Vaillant Saunier Duval Kft. 283 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

284 Tudnivaló Az állomás hőcserélőjén belüli korrózió és a lerakódások (vízkő) elkerülése érdekében vegye figyelembe a vízkezelési előírásokat (VDI 2015 T1 és T2). Ez az előírás többek között útmutatásokat ad a víz betartandó keménységi fokára. A víz minőségének és jellemzőinek függvényében a magas vízhőmérsékletek is vízkövesedéshez vezethetnek a hőcserélő ivóvíz oldalán. A maximum 60C-ra beállított meleg-víz kifolyó hőmérséklet esetén az ivóvíz keménysége maximum 15⁰dH lehet. 15⁰dH vízkeménység felett vagy magasabb értékűre választott kifolyó vízhőmérséklet esetén vízlágyító berendezés alkalmazását javasoljuk, hogy így biztosíthassuk a frissvizes állomás tartós működését, valamint az ivóvíz minőségét. Műszaki adatok Megnevezés Egység VPM 20/25/2 W VPM 30/35/2 W VPM 40/45/2 W Melegvíz-teljesítmény 60 C fokos tároló hőfokon l/perc C fokos tároló hőfokon l/perc Hőmérsékletek Hőmérséklet-tartomány C Legion. program hőmérs. C 70 Elektromos csatlakozás Névleges feszültség V, Hz 230, 50 Max. teljesítmény felvétel W Cirk. szivattyú telj. felv. W 25 Nyomás Üzemi nyomás (fűtés) bar 3 Üzemi nyomás (víz) bar 10 Befoglaló méretek Magasság mm 750 Szélesség mm 450 Mélység mm 275 Tömeg kg Hidraulikus csatlakozás Fűtés előre/visszatérő G 1 Meleg/hideg víz csatlak. G 3/4 Cirkulációs csatlakozás G 3/4 Vaillant Saunier Duval Kft. 284 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

285 Jelmagyarázat 1 Az opcionális cirkulációs szivattyú csatlakozása 2 Cirkulációs szivattyú 3 Takarólemez 4 Kábelátvezetés 5 Puffer kör előremenő 6 A rögzítő csavar tartója 7 Keverőszelep 8 Puffer kör keringtető szivattyú 9 Hálózati csatlakozás 10 Hőmérséklet-érzékelő 11 Visszatérő elzáró szelepe 12 A rögzítő csavar tartója 13 Puffer kör visszatérő 14 Lemezes hőcserélő 15 Puffer kör visszatérő hőmérséklet-érzékelő 16 Előremenő elzáró szelepe 17 Áramlásérzékelő 18 Puffer kör előremenő hőmérséklet-érzékelő 19 Szabályozó 20 Meleg víz csatlakozó 21 Hideg víz csatlakozó Nyomásveszteségi diagram Nyomásveszteség (mbar) Térfogatáram (l/perc) Az aguaflow exclusive VPM../../2 W frissvizes állomások nyomásveszteségi diagramja Vaillant Saunier Duval Kft. 285 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

286 Az alábbi táblázat segítségével lehetővé válik a szükséges frissvizes állomások előzetes kiválasztása egy előre megadott melegvíz-mennyiségre a kívánt használati melegvíz-hőmérséklet függvényében (ez az állomásokon keresztül állítható be). A szükséges puffer hőmérséklet a frissvizes állomás kiválasztásától függ: minél magasabb a tartály hőmérséklete, annál nagyobb a lehetséges melegvíz-tömegáram. A VPM 40/45/2 W frissvizes állomás csak további, azonos teljesítményű állomásokkal kombinálható. A VPM 20/25/2 W és VPM 30/35/2 W állomások kombinálhatók is egy kaszkád kialakításon belül. Ebben az esetben a nagyobb állomást kell master egységként definiálni. Kifolyó hőmérséklet 50⁰C Kifolyó hőmérséklet 55⁰C Kifolyó hőmérséklet 60⁰C Kifolyó hőmérséklet 65⁰C A frissvizes állomások kombinációs Tárolóhőmérsékl. Max. térfogatáram Tárolóhőmérsékl. Max. térfogatáram Tárolóhőmérsékl. Max. térfogatáram Tárolóhőmérsékl. Max. térfogatáram lehetőségei (⁰C) (l/perc) (⁰C) (l/perc) (⁰C) (l/perc) (⁰C) (l/perc) VPM 20/25/2 W 59,7 22,0 63,4 19,5 67,6 17,5 72,3 15,8 VPM 30/35/2 W 66,0 30,8 68,9 27,4 72,2 24,5 76,0 22,1 VPM 40/45/2 W 66,9 39,4 70,7 35,0 75,3 31,5 80,2 28,6 2 x VPM 20/25/2 W 59,7 44,0 63,4 39,1 67,6 34,9 72,3 31,6 VPM 30/35/2 W + 66,0 52,8 68,9 46,9 72,2 41,9 76,0 37,9 VPM 20/25/2 W 2 x VPM 30/35/2 W 66,0 61,6 68,9 54,8 72,2 48,9 76,0 44,2 3 x VPM 20/25/2 W 59,7 66,0 63,4 58,6 67,6 52,4 72,3 47,4 VPM 30/35/2 W + 2 x 66,0 74,8 68,9 66,5 72,2 59,4 76,0 53,7 VPM 20/25/2 W 2 x VPM 40/45/2 W 66,9 78,8 70,7 70,0 75,3 62,9 80,2 57,3 2 x VPM 30/35/2 W + 66,0 83,7 68,9 74,3 72,2 66,4 76,0 60,0 VPM 20/25/2 W 4 x VPM 20/25/2 W 59,7 88,1 63,4 78,2 67,6 69,9 72,3 63,1 3 x VPM 30/35/2 W 66,0 92,5 68,9 82,1 72,2 73,4 76,0 66,3 VPM 30/35/2 W + 3 x 66,0 96,9 68,9 86,0 72,2 76,9 76,0 69,5 VPM 20/25/2 W 2 x VPM 30/35/2 W + 66,0 105,7 68,9 93,8 72,2 83,9 76,0 75,8 2 x VPM 20/25/2 W 3 x VPM 30/35/2 W + 66,0 114,5 68,9 101,7 72,2 90,9 76,0 82,1 VPM 20/25/2 W 3 x VPM 40/45/2 W 66,9 118,3 70,7 105,0 75,3 94,4 80,2 85,9 4 x VPM 30/35/2 W 66,0 123,3 68,9 109,5 72,2 97,9 76,0 88,4 4 x VPM 40/45/2 W 66,9 157,7 70,7 139,9 75,3 125,8 80,2 114,5 Vaillant Saunier Duval Kft. 286 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

287 12.15 auroflow exclusive VPM 20/2 S és VPM 60/2 S bemutatása auroflow exclusive VPM 20/2 és VPM 60/2 S Készülék-jelölés Rendelési szám VPM 20/2 S VPM 60/2 S Felszereltség - Komplett, hőmérséklet-vezérelt szabályozás az ehhez szükséges összes alkotóelemmel: hőmérséklet-érzékelő, térfogatáram-mérő, magas hatásfokú szolár és puffer köri szivattyú, töltő- és öblítő szelepek, biztonsági szerelvénycsoport, légleválasztó - Az állapot, illetve a szolár hozam kijelzésére képes képernyő - Lemezes hőcserélő (21/49 lemez) - ebus kommunikációra képes vezérlés - Csatlakozó dugóval ellátott, 4 méteres hosszúságú 230 V-os hálózati kábel - Opcionális fali konzolok (kaszkád kialakításra is a és/vagy a rendelési szám alatt) Különleges ismertetőjelek - Közvetlenül az allstor exclusive VPS/3 tárolóra történő egyszerű telepítésre előkészítve. Alternatív esetben fali szerelés is megvalósítható (az ehhez szükséges fali tartókonzol külön tartozékként rendelhető) - Háttérvilágított, magyar nyelvű menüvel ellátott képernyő a szolár hozam grafikus kijelzésével - Kollektor-érzékelő opcionális csatlakoztatási lehetősége - A szükséges térfogatáram önműködő szabályozása - Maximum 2 állomás kaszkád kapcsolási lehetősége - Beépített három utas váltószelep - Csatlakozás a magasabb hőmérsékletek (> 65⁰C) közvetlen betáplálására Alkalmazási lehetőségek A kétféle nagyságban kapható Vaillant auroflow exclusive szolárállomás puffer tárolók töltésére alkalmazható. A VPM 20/2 S 4-20 m 2 sík kollektoros vagy 4-16 m 2 nagyságú vákuumcsöves kollektor-mező esetén használható. A VPM 60/2 S m 2 sík kollektor vagy m 2 vákuumcsöves kollektor-mezőn üzemelhet. A komplett kialakítású állomások gyorsan és egyszerűen szerelhetők a VPS/3 exclusive pufferre vagy tartókonzolok segítségével a falra is telepíthetők. Opcionális tartozékok - Szolár tágulási tartály (18 és 100 liter között) - Szolár előtéttartály (5 és 18 liter között) Vaillant Saunier Duval Kft. 287 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

288 - Tartó a szolár tágulási tartály számára - A fali telepítés konzolja Tudnivaló A szolár töltőállomás használata esetén minden esetben javasoljuk az előtét tartály alkalmazását. Alternatív esetben kisebb rendszerek esetén az integrált előtét tartállyal rendelkező kombi tágulási tartály is beépíthető. Műszaki adatok Megnevezés Egység VPM 20/2 S VPM 60/2 S Szolár kollektor-felület (sík) m Szolár kollektor-felület (vákuum) m Hőcserélő 21 lemez 49 lemez Befoglaló méretek Magasság mm 750 Szélesség mm 450 Mélység (puffer tárolóra szerelve) mm 250 Tömeg kg Elektromos csatlakozás Névleges feszültség V, Hz 230, 50 Teljesítmény-felvétel W Max. 140 Csatlakozási mód Hálózati csatlakozó (4 m) Védelem (EN szerint) IP X2 Hidraulikus csatlakozás Szolár előremenő/visszatérő - G 3/4 Fűtés előremenő/visszatérő - G 1 Max. üzemi nyomás (szolár) bar 6 Max. üzemi nyomás (szekunder) bar 3 Max. szolár hőhordozó közeg hőm. C 130 Max. fűtővíz-hőmérséklet C 99 Szolár szivattyú Névleges feszültség V, Hz 230, 50 Szolár sziv. energiafogyasztás W Max. 70 Puffer töltő sziv. energiafogyaszt. W Max. 63 Jelmagyarázat 22 T2 hőmérséklet-érzékelő 23 Szolárkör visszatérő 24 Karbantartó csap visszacsapó szeleppel 25 Biztonsági szerelvénycsoport 26 Takarólemez 27 Szolár szivattyú 28 Töltő és ürítő csap 29 Nyomásszenzor 30 Puffer kör előremenő utas váltószelep 32 T4 hőmérséklet-érzékelő 33 Betekintő üveg 34 Lemezes hőcserélő 35 Puffer töltő szivattyú 36 Visszatérő elzáró szelepe 37 Puffer töltő kör visszatérő 38 Áramlásérzékelő (DN 10) 39 A rögzítő csavar tartója 40 Hőmérséklet felügyelet 41 Visszacsapó szelep 42 T3 hőmérséklet-érzékelő 43 A 2-es előremenő elzáró szelepe 44 Puffer kör előremenő 2 45 Az 1-es előremenő elzáró szelepe 46 T1 hőmérséklet-érzékelő 47 Kábelátvezetés 48 Légtelenítő csavar 49 Szabályozó 50 Szolárkör előremenő 51 Hálózati csatlakozás Vaillant Saunier Duval Kft. 288 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

289 Maradék emelőmagasságok A VPM 20/2 S és VPM 60/2 S szolár állomások maradék emelőmagasságai a szolár körben Jelmagyarázat x Térfogatáram (l/óra) y Maradék emelőmagasság (mbar) A VPM 60/2 S B VPM 20/2 S A VPM 60/2 S szolár állomás maradék emelőmagasságai a puffer körben Jelmagyarázat x Térfogatáram (l/óra) y Maradék emelőmagasság (mbar) A Váltószelep állás (felső rész) B Váltószelep állás (alsó rész) A VPM 20/2 S szolár állomás maradék emelőmagasságai a puffer körben Jelmagyarázat x Térfogatáram (l/óra) y Maradék emelőmagasság (mbar) A Váltószelep állás (felső rész) B Váltószelep állás (alsó rész) Vaillant Saunier Duval Kft. 289 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

290 A rendszer méretezése A rendszer hatékonysága és működése alapvetően a méretezéstől függ. Ennek biztosítására az alábbiakban felsorolt alkotóelemeket a szükségleteknek megfelelően kell méretezni: VPS/3 puffer tároló - A melegvíz-igénnyel összehangolt VPM /2 W frissvizes állomás kiválasztása - Fűtési hőszükséglet - A fűtési hőtermelő típusa (működési idő, átfedési időszak) - Szolár készletezési idő A puffer tároló méretezését körültekintően kell elvégezni, hogy jól és egyszerre gazdaságosan is működő rendszerkonfigurációt lehessen kiépíteni. A puffer tároló méretezése során ökölszabályként a következő érték használható: 30 liter puffer tároló űrtartalom minden egyes számított, 1 kw kazánteljesítményre. Feltétlenül vegye figyelembe a rendszer maximális tömegáramait. Ezek a puffer űrtartalmától függenek, így nem szabad átlépni az alábbi értékeket: - VPS /3: 8 m 3 /óra - VPS /3: 15 m 3 /óra - VPS /3: 30 m 3 /óra Ezen kívül az alábbi pontokat kell még a rendszer tervezése során figyelembe venni: Fűtési tágulási tartály - A rendszer teljes térfogata a puffer tárolóval együtt - Rendszermagasság, illetve a tágulási tartály előnyomása - Víztartalék Szolár töltőállomás VPM /2 S - Kollektor-felület - Kollektor típus Szolár tágulási tartály - Szolár rendszertérfogat - Rendszermagasság, illetve a tágulási tartály előnyomása + előtét tartály Frissvizes állomás VPM /2 W Melegvíz-szükséglet az alábbiak szerint: - Személyek száma - Használati mód - Egyidejűség - Puffer tároló űrtartalom Cirkulációs szivattyú - Vezérlés - Emelőmagasság - Térfogatáram - Áramfelvétel Vaillant Saunier Duval Kft. 290 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

291 12.16 A frissvizes állomás kiválasztása A melegvíz-szükséglet teljesítmény jelzőszámának kiválasztását követően lehet kiválasztani a VPM /2 W frissvizes állomást. Igényjelző-szám (N) Frissvizes állomás VPM /2 W 4-ig (hőszivattyúval 2-ig) 20/25 7-ig (hőszivattyúval 5-ig) 30/35 11,5-ig (hőszivattyúval 9-ig) 40/45 Nagyobb, mint 11,5 Kaszkád (max. 4 db állomás kaszkádolható) A hőtermelő kiválasztása A szükséges fűtési és melegvíz-készítési teljesítmény kiszámítását követően lehet a hőtermelőt típus és teljesítmény-nagyság alapján megválasztani A VPS és VPM W rendszerkombinációk kiválasztása A hőtermelő típusa és teljesítménye, valamint a megadott teljesítmény-jelzőszám (NL) alapján a puffer tároló szükséges nagyságát a következő táblázatból lehet kiválasztani. Hőszivattyú teljesítménye VPS 300/3 VPS 500/3 VPS 800/3 VPS 1000/3 VPS 1500/3 VPS 2000/3 (kw-ban) 10,2 2,0 3, ,4 2,5 4,0 5, ,6 2,5 4,5 6,0 6, ,4 2,5 5,0 6,0 6, ,6 2,5 5,0 6,5 7, ,4 3,0 5,0 6,5 7,5 9,0-25,8 3,0 5,0 7,0 8,0 9,5-30,9-5,0 8,0 9,0 10,5-35,4-5,5 8,0 9,5 11,5 17,0 45,5-5,5 9,0 10,0 18,0 18,0 Keretfeltételek: A hőszivattyú teljesítménye a tényleges méretezési pontra és nem a hőszivattyú névleges hőteljesítményére vonatkozik. A puffer hőmérséklete: 75 C A frissvizes állomáson beállított használati melegvíz-hőmérséklet: 60 C Csapolt használati melegvíz-hőmérséklet: 45 C Vaillant Saunier Duval Kft. 291 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

292 12.19 A puffer kiválasztásának vizsgálata megújuló energiaforrást használó hőtermelők esetén Abban az esetben, ha a kiválasztott fűtési hőtermelő egy geotherm hőszivattyú vagy egy renervit pellet-kazán, akkor egyéb feltételek alapján kell a puffer tároló fűtési részének minimális űrtartalmát és az össztérfogatot ellenőrizni. A megadott értéket ezután össze kell hasonlítani az előzőleg megadott adatokkal. A végeredmény függvényében igazolható az előzetesen kiválasztott puffer tároló megfelelősége vagy pedig, ellenkező esetben nagyobb puffer tárolót kell választani. A puffer tároló kiválasztásának folyamata Vaillant Saunier Duval Kft. 292 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

293 12.20 A szolár rendszer kialakítása Abban az esetben, ha az allstor puffer tárolós rendszer szolár berendezéssel üzemel, akkor a következő lépés a kollektor típusának, a kollektor felület nagyságának, valamint az ahhoz kapcsolódó szolár állomásnak a kiválasztása. A szolár rendszer kialakításával kapcsolatos további információk a Vaillant aurotherm szolár rendszerek tervezési segédletében találhatók. Napenergiával támogatott használati melegvíz-készítés Családi és ikerházak: személyenként 1 1,5 m 2 kollektor-felület Többlakásos társasházak: lakóegységenként 1 m 2 kollektor-felület 25%-os szolár fedezethez személyenként 50 liter, 60 C-os melegvíz-szükséglet esetén 0,5 m 2 kollektorfelületet, 50%-os szolár fedezethez pedig liter melegvíz-szükséglet (60 C) mellett 1 m 2 kollektorfelületet kell betervezni. Fűtésrásegítés napenergiával A kollektor-felület meghatározása és optimalizálása csak szimulációs eszközök segítségével lehetséges. A kollektor-felület nagyságának közelítő becsléséhez azonban az alábbi két ökölszabály használható: - A magas szolár fedezeti fokra meghatározott melegvíz-igény kollektor felületének kétszerese - 1 m 2 kolletor-felület 10 m2 fűtött lakófelületre A szolár fedezeti fok A szolár fedezeti fok a melegvíz-igénynek azt a hányadát írja le, amelyet a szolárrendszernek kell fedeznie. A termikus szolár rendszereket hozzávetőleges nagyságuk alapján alapvetően két csoportra oszthatjuk: kisebb rendszereknél a családi és ikerházak maximum 20 m 2 nagyságú, míg nagyobb rendszerek alatt a társasházak vagy közületi alkalmazások 20 m 2 feletti kollektor felületeit értjük. Az idők során a nagy rendszerek területe még tovább, az úgynevezett közepes méretű rendszerekre 20 és 50 m 2 között tagolódott. A fedezeti fok igénye szerint megtervezett szolár rendszereket még további három részre oszthatjuk: magas, közepes és alacsony. A magas fedezeti fok arról gondoskodik, hogy nyáron ne legyen szükség az utánfűtő hőtermelőre (közepes fedezet esetén ez már csak részben vagy egyáltalán nem teljesül). Kis rendszerek esetén, mint pl.: a családi és ikerházak a melegvíz-készítés fedezeti foka kb. 60%-os. A nagy rendszereket, mint pl.: társasházak, kempingek, sportcsarnokok vagy közületi alkalmazások a gyakorlatban közepes fedezeti fokra (30-50%) méretezik, de természetesen ennél magasabb fedezeti igények is előfordulhatnak. A több mint m 2 kollektor felülettel rendelkező nagy rendszerek esetén a fedezeti fok 20% alatt van. Általában itt úgynevezett előmelegítő rendszerekről beszélünk. A puffer tároló kiválasztásának ökölszabálya A puffer tárolók méretezése a melegvíz-igényhez és fogyasztási szokásokhoz igazodik. Szolár melegvíz-készítés Családi és ikerházak: űrtartalom = a napi melegvíz-igény 1,5-2 szeres mennyisége, de legalább 50 liter minden egyes kollektor m 2 -re Társasház: 1 m 2 kollektor-felületre liter tároló űrtartalom Vaillant Saunier Duval Kft. 293 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

294 Napenergiával támogatott fűtésrásegítés 1 m 2 kollektor-felületre liter tároló űrtartalom 25%-os szolár lefedettség esetén a szükséges tároló-űrtartalom l/kollektor-mező-m 2, 50%-os lefedettség mellett pedig l/m 2. Többemeletes lakóépületekben 60 C esetén napi 70 l/lakóegység melegvíz-igényből lehet kiindulni, így lakóegységenként kb. 1 m 2 kollektor-felületet veszünk fel, és 35-45% lefedettséget érünk el A kollektor típus kiválasztása/a kollektor-felület megadása A szolár kollektorok kialakítása során alkalmazott korrekciós tényezők (pl.: az épület geográfiai elhelyezkedése, hasznosítható tetőfelület és dőlésszög, kívánt szolár fedezeti fok (meleg víz/fűtés)) segítségével kiválaszthatók a szükséges kollektorok és megadható a telepítendő kollektor-felület A szolár állomás kiválasztása Az allstor puffer tárolós rendszer számára megfelelő szolár töltőállomást a kollektor típus kiválasztása után és a kollektor felület megadását követően lehet a meghatározni. Sík kollektorok - 20 m 2 -ig = VPM 20/2 S - 60 m 2 -ig = VPM 60/2 S Vákuumcsöves kollektorok - 14 m 2 -ig = VPM 20/2 S - 28 m 2 -ig = VPM 60/2 S A szolár rendszer kiválasztásának folyamata Vaillant Saunier Duval Kft. 294 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

295 12.23 A puffer tároló kiválasztása A melegvíz-készítés és a napenergiával támogatott fűtésrásegítés számára szükséges puffer tároló térfogat a tároló nagysághoz alkalmazott ajánlások alapján (háztartásonkénti napi igény, kollektor-felület m 2 -re eső liter) határozható meg. Ennek során mindig figyelembe kell venni az érvényes támogatási feltételeket. A puffer tároló végleges kiválasztása A puffer tároló típusát a három kiválasztási lépés közül a legnagyobb űrtartalmú határozza meg A csővezetékek méretezése Minden rendszerkomponenst úgy helyezzen el, hogy az azonos térfogatáram a szükséges névleges átfolyási mennyiséggel jöjjön létre. A csővezetékek átmérőjét nem szabad túlságosan nagyra méretezni, mert akkor a rendszer tehetetlen lesz és csökken a berendezés hatásfoka. Vegye figyelembe, hogy a puffer tároló és a szolár állomás közötti csöveket (fali szerelésnél), valamint a szolár állomás és a kollektor-mező között a következő adatok alapján kell méretezni. Ugyanúgy figyelni kell a megfelelő csőátmérő kiválasztására a puffer tároló és a frissvizes állomás között, ha ezt az egységet is a falra szerelik. További tudnivalók az allstor multifunkciós tároló tervezési segédletében! Kaszkád rendszerek tervezése Az allstor puffer tárolós rendszer szinte bármilyen fűtési rendszerben alkalmazható. Nagyobb rendszerek esetén lehetőség van az önálló alkotóelemek (VPS, VPM W és VPM S) kaszkád kapcsolására. Ennek alapján a puffer tárolós rendszer maximum 3 db allstor VPS/3 tárolóból, 4 db aguaflow exclusive VPM /2 W frissvíz és 2 db auroflow exclusive VPM /2 S szolár állomásból állhat. Ezekhez a készülékekhez a Vaillant átfogó tartozékprogramot kínál a kaszkád rendszerek összeépítéséhez. Az egymással összeméretezett tartozékprogram kaszkád rendszerek esetén az alábbi előnyöket nyújtja: - egyszerűen installálható a rendszer - hibák vagy karbantartási műveletek esetén is magas az üzembiztonság - kompakt, helytakarékos megoldások Telepítési példa: 4 db VPM W állomás kaszkád rendszere Vaillant Saunier Duval Kft. 295 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

296 A kaszkád rendszerek előnyei Alapvetően a kaszkád megoldás a több puffer tároló beépítésével széleskörű rugalmasságot nyújt arra, hogy az igények függvényében lássuk el az épületet hővel. - A rendszer moduláris felépítésű, valamint az épület emelkedő hőszükséglete esetén tovább bővíthető. Meglévő rendszerek esetén lehetőség van a többlépcsős felújításra. - A kisebb csomagolási egységeknek köszönhetően a készülékek, valamint a kaszkád tartozékok egyszerűen szállíthatók és telepíthetők modernizációknál is. Szűk lépcsőházak vagy ajtók esetén leegyszerűsödik a rendszerelemek behordása, kisebb létszámú személyigénnyel. - A karbantartás rugalmasabban szervezhető, mert a tisztítási műveletek az egyes készülékeken a teljes rendszer lekapcsolása nélkül elvégezhetők A frissvizes állomás kaszkádolása Maximum 4 db aguaflow exclusive frissvíz modul kaszkád kötésére van lehetőség, amelyek tetszés szerint balról vagy jobbról csatlakoztathatók a puffer tárolóhoz. A különböző nagyságban kínált fali tartó szerkezetek külön tartozékként rendelhetők. Az alábbi kombinációk kialakítása lehetséges: VPM 20/25/2 W VPM 30/35/2 W VPM 40/45/2W liter/perc N L /50 9/ /60 14/ /90 32/ /75 14/ /85 25/ /95 32/ /125 54/ /90 25/ /100 32/ /110 39/ /120 46/ /170 87/105 Tudnivaló Minden egyen aguaflow állomáshoz szükség van egy kaszkád szelepre (KV), ahol minden egyes szelepet a hozzátartozó állomás vezérel, ezen kívül ez az egység működteti a nyitó és záró-irány végállás kapcsolóit is. A VPM../2 W kaszkád kapcsolásának hidraulikus felépítése Vaillant Saunier Duval Kft. 296 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

297 12.27 A szolár állomás kaszkádolása Maximum 2 db auroflow exclusive szolár állomást lehet kaszkádba kötni. A szolár állomásokat fali tartókonzolra kell felszerelni. Ezek a konzolok az auroflow exclusive mindkét típusára alkalmazhatók. A konzolra történő csatlakoztatás a jobb vagy baloldalról történhet. A helyi viszonyok miatt a biztonsági szerelvénycsoportokat a helyszínen kell a szolár állomás visszatérő ágába bekötni (nem lehet kizárható). Az állómás oldali csatlakozást egy vakdugóval kell lezárni A felállítási hely tervezése A felállítást, beépítést és a puffer tárolós rendszer üzemeltetését helyi előírások, szabványok és műszaki iránymutatások szabályozzák. Figyelembe kell még venni az elektromos csatlakoztatáshoz szükséges előírásokat is. A rendszerelemek felszerelését csak száraz helyiségben szabad elvégezni. A maximális környezet hőmérséklet nem lehet 40 C-nál magasabb. A felállítási helyiséget úgy kell kiválasztani, hogy károsodás esetén a nagy vízmennyiség biztonsággal elvezethető legyen (pl.: padlóösszefolyó). Hasonlítsa össze a puffer tároló feltöltött súlyát a padló teherhordó képességével. A felállítási hely tervezése során feltétlenül vegye figyelembe a puffer tároló súlyát, vízzel feltöltött állapotában is. Ezen kívül ügyeljen a tároló billentési méretére is. Típusjelölés Egység Tűrés Döntési méret VPS 300/3 mm ± VPS 500/3 mm ± VPS 800/3 mm ± VPS 1000/3 mm ± VPS 1500/3 mm ± VPS 2000/3 mm ± A puffer tárolót kellő távolságra kell a faltól, illetve a mennyezettől elhelyezni. Ehhez az adott esetben telepítendő auroflow és aguaflow méreteit is figyelembe kell venni. Típusjelölés Oldalsó távolság (mm) Távolság a menynyezettől (mm) VPS 300/ VPS 500/3 450 VPS 800/3 500 VPS 1000/3 500 VPS 1500/3 600 VPS 2000/3 650 Vaillant Saunier Duval Kft. 297 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

298 Vaillant Saunier Duval Kft. 298 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

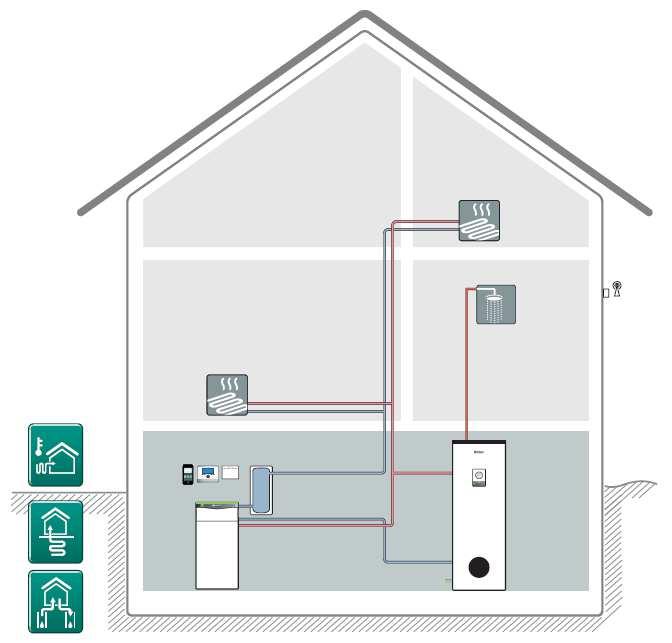

299 13. Intelligens rendszerkombinációk a Vaillanttól 13.1 Zöld, intelligens és nagyhatékonyságú Az új flexotherm hőszivattyú program a Vaillant új, Green iq koncepciójába tartozik, ami a hatékony, intelligens és a fenntartható fűtéstechnikai megoldások legmagasabb minőségi szabványainak is megfelel. Az új hőszivattyú program egy, minden hőforráshoz egyformán alkalmas hőszivattyúból és a különböző hőforrásokhoz modulokból tevődik össze. Ennek köszönhetően az összes hőszivattyú telepítése és szabályozása hasonló. A flexotherm sorozat hőszivattyúi flexibilisek, halkan üzemelnek és A ++ besorolású energiacímkével rendelkeznek. Az új levegő/víz hőszivattyúk különösen halk kültéri egysége még sorházi telepítés estén is alkalmazható. Saját levegő/víz hőszivattyúnknál a lehető legmagasabb hatékonysággal történik az energia szállítása a kültéri egységtől a beltéri egység felé, mivel a hő csak a házban termelődik. Egy komplett tartozékprogram, ami hidraulikus váltókból, osztó/gyűjtő egységekből, nagyhatékonyságú szivattyúkat tartalmazó, előszerelt szivattyús állomásokból, kaszkád rendszerekből áll, jellemzi a Vaillant, mint rendszerforgalmazó termékpalettáját. Így kínál a Vaillant minden alkalmazásra a társasházi lakásoktól egészen a többlakásos épületekig, az önálló készülékektől egészen a kaszkád kialakításokig, megújuló energiák támogatásával, valamint a megfelelő opcionális tartozékokkal magas minőségű rendszermegoldást Megújuló energiák rendszeresen beépítve A Vaillant tradicionálisan a jövőorientált és hatékony technológiákra fókuszál, így a hőszivattyú kombinációja egy nagyhatékonyságú kondenzációs készülékkel, összekötve egy szolár-termikus vagy lakásszellőztető rendszerrel, egy logikus lépés, ami nem csupán magas megtakarítási- és komfortpotenciált nyújt, hanem többek között a tulajdonosoknak is segít a támogatások eléréséhez. Teljesen magától értetődő, hogy a Vaillant rendszerek a legszigorúbb energia-megtakarítási követelményeknek is megfelelnek, így nyugodtan tekinthet a jövőbe egy Vaillant termékkel. Vaillant Saunier Duval Kft. 299 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

300 Ebből kiindulva a Vaillant további rendszereket és kombinációs lehetőségeket kínál, amelyek a legszigorúbb környezetvédelmi előírásokat is teljesítik: - a Vaillant flexotherm hőszivattyúval mint a családi ház vagy kiegészítésként szolár támogatással egy többlakásos társasház hatékony készüléke rendkívül környezetbarát módon lehet fűtőolaj és földgáz használata nélkül fűteni. - a magas teljesítményű aurotherm szolár-termikus napkollektorokkal történő kiegészítés a társasházi alkalmazásoknál javasolt ivóvíz melegítéshez és/vagy fűtésrásegítésre. Tudnivaló Minden fűtési rendszer a geotherm VWS /3 típusjelölésű hőszivattyú kivételével a Vaillant multimatic 700 rendszerszabályozóval intelligens és energia hatékony módon kombinálható! Lakásszellőztetés hővisszanyeréssel A folyamatosan szigorodó energiatakarékossági rendeletek alapján az új és felújított épületeknek ma már nagyon csekély éves energiaigénnyel kell rendelkezniük. Ennek eredményeként az épületszerkezeteknek egyre tömörebbnek kell lennie. A hőszigetelés területén, kizárólag építészeti megoldásokkal a szükséges értékek még alig érhetőek el, így a fűtés, szellőztetés és használati melegvíz-készítés technikai rendszerei is egyre nagyobb szerepet játszanak. Annak érdekében, hogy az energiafogyasztás szigorú határait az új épületeknél tartani tudjuk és a páratartalmat elégséges szellőztetéssel biztosíthassuk, egyre jobban előtérbe kerül a kontrollált lakásszellőztetés. A Vaillant a recovair készülékkel egy összehangolt rendszert kínált a kontrollált lakásszellőztetéshez, integrált hővisszanyeréssel. Az erős fali- és mennyezeti készülékek bárhol, meglévő épületekben is egyszerűen beépíthetők, minden fűtési rendszerrel kombinálhatók és a Vaillant multimatic 700 rendszerszabályozóval kényelmesen vezérelhetők. A szellőztető rendszerek tervezését és kivitelezését támogatja a DIN lakásszellőztetési szabvány, amit mér egy homlokzat energetikai modernizációja során is figyelembe kell venni. Ezek a komponensek a multimatic 700 rendszerszabályozóval együtt vezéreltethetők A tervezéstől a működésig A Vaillant nem csupán az optimális fűtési rendszer kiválasztásánál és tervezésénél, hanem a beüzemelés és a karbantartás során is átfogó támogatást kínál. Vaillant Saunier Duval Kft. 300 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

301 13.4 Hőszivattyús rendszer nagyobb objektumokban A termelt hőt az allstor multi-funkciós tartály tárolja és adja le szükség esetén a fűtési vízre. Egyszerre lehetséges a megújuló energiaforrásokat hatékonyan kombinálni. A hatékony és energiatakarékos fűtési rendszer szíve az allstor puffer tárolós rendszer, ami jelentősen javítja (csökkenti) a primer energiaszükségletet és a rendszer kihasználtsági fokát. A termelt hőt ebben a tároló-rendszerben készletezzük és igény esetén ezt adjuk újra át a fűtési vízre. A legfontosabb rendszerkomponensek: - fűtőkészülék: geotherm hőszivattyú - allstor exclusive multi-funkciós tároló - recovair központi lakásszellőztető - auroflow exclusive szolár és frissvizes állomások - hidraulikus alkotóelemek geotherm hőszivattyú allstor multi-funkciós tárolóval - rendszervázlat Az allstor multi-funkciós tartály bármilyen hőtermelővel összeköthető: szolár-termikus rendszerrel, hőszivattyúkkal, gáz- vagy olajégős kondenzációs készülékekkel, pellet kazánokkal, vegyes tüzelésű kazánokkal és gázmotorokkal. A három tárolóból álló kaszkád maximum 6000 literes tároló űrtartalmat biztosít. Vaillant Saunier Duval Kft. 301 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

302 13.5 flexocompact hőszivattyús rendszer Az új flexocompact exclusive hőszivattyúk rendkívül egyszerűen telepíthetők. A használati melegvízkomfortról a beépített 171 liter űrtartalmú melegvíz-tároló gondoskodik, ehhez azonban feltétlenül szükséges a kívánt melegvíz-igényt már előre tisztázni. Ez a helytakarékos megoldás főleg a pincével nem rendelkező új építményeknél hasznos. A recovair központi lakásszellőztető, mint a kontrollált, hővisszanyeréssel ellátott lakásszellőztetés önálló rendszere, az összes hőszivattyús rendszerrel kombinálható. További információk a recovair tervezési segédletében. A legfontosabb rendszerkomponensek: - fűtőkészülék: flexocompact hőszivattyú - recovair központi lakásszellőztető - multimatic 700 időjárás-követő szabályozó fűtésre, hűtésre, szellőztetésre és HMV készítésre - hidraulikus alkotóelemek flexocompact hőszivattyús rendszer - rendszervázlat A fent bemutatott megoldás az összes hőforrással biztosítható. A hűtési funkció az összes hőforrásnál rendelkezésre áll. A különböző hőforrásokhoz kapcsolódó információkról, az azokkal összefüggő előnyökről és hátrányokról, valamint az alkalmazási korlátokról a korábbi fejezetekben talál összefoglalást. Vaillant Saunier Duval Kft. 302 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

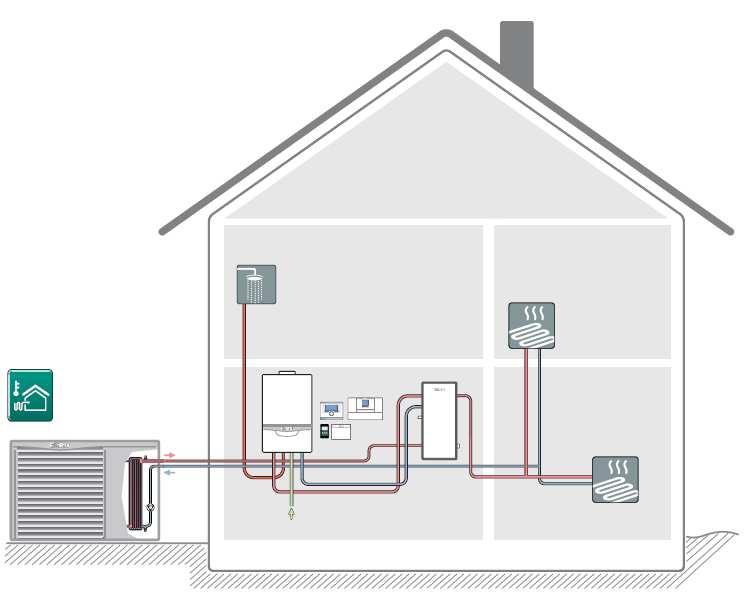

303 13.6 flexotherm hőszivattyús rendszer A magasabb melegvíz-szükségletet egy rugalmasan megválasztott külső tárolóval is fedezni lehet. A szolár rendszer bekötése a megfelelő tároló kiválasztásával lehetséges. Ez a rendszerpélda szinte az összes hőforrással megvalósítható. Minden egyes hőszivattyús rendszer napelemekkel is kombinálható. A legfontosabb rendszerkomponensek: - fűtőkészülék: flexotherm hőszivattyú - VR 920 kommunikációs egység az applikáció bázisú működtetéshez - unistor VIH RW 300/3 BR vagy unistor VIH RW 200 melegvíz-tároló - multimatic 700 időjárás-követő szabályozó fűtésre, hűtésre, szellőztetésre és HMV készítésre flexotherm hőszivattyús rendszer melegvíz-tárolóval - rendszervázlat A fent bemutatott megoldás az összes hőforrással biztosítható. A hűtési funkció az összes hőforrásnál rendelkezésre áll. A különböző hőforrásokhoz kapcsolódó információkról, az azokkal összefüggő előnyökről és hátrányokról, valamint az alkalmazási korlátokról a korábbi fejezetekben talál összefoglalást. Vaillant Saunier Duval Kft. 303 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

304 13.7 arotherm kombinációban az unitower hidraulikus toronnyal Az alábbi rendszerkonfigurációban a hőszivattyút az unitower beltéri állomással kombináljuk. Két fűtési kört az unitower állomásba opcionálisan beépíthető hidraulikus alkotóelemek segítségével látunk el hővel (1 hidraulikus váltóval kombinált direkt fűtési köri modul, 1 db kevert köri bővítő modul). A tároló töltését a hőszivattyú végzi, adott esetben az unitower egységben található elektromos rásegítő fűtés segítségével. A legfontosabb rendszerkomponensek: - fűtőkészülék: arotherm hőszivattyú - unitower kompakt beltéri egység melegvíz-tárolóval és a hőelosztás komponenseivel - multimatic 700 időjárás-követő szabályozó fűtésre, hűtésre, szellőztetésre és HMV készítésre - aktív hűtési funkció (opcionális) arotherm monoenergikus üzemmód - rendszervázlat A hőszivattyús rendszert a multimatic 700 időjárás-követő fűtésszabályozó által lehet szabályozni és beállítani. Vaillant Saunier Duval Kft. 304 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

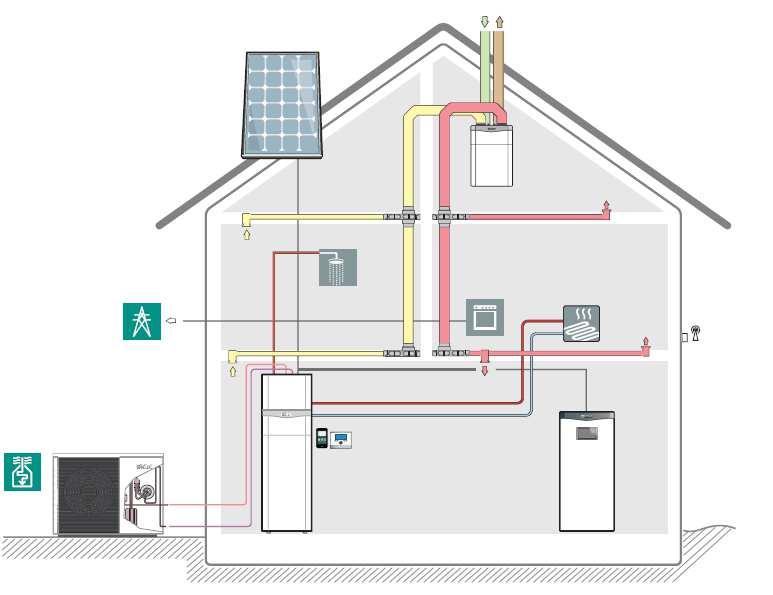

305 13.8 arotherm monoenergikus üzemmód Az arotherm hőszivattyú használata a készülék egyszerű és rugalmas szabadtéri telepítésével a hőforrásként használt levegő költséghatékony hasznosítását biztosítja. Ebben a rendszerkonfigurációban a hőszivattyú monoenergikus működése lehetséges. A beépített aktív hűtési funkció a lakótér komfortját emeli nyáron. A legfontosabb rendszerkomponensek: - fűtőkészülék: arotherm hőszivattyú - elektromos utánfűtés a VWZ MEH 61 hidraulikus állomással - unistor VIH RW 300/3 BR melegvíz-tároló - multimatic 700 időjárás-követő szabályozó fűtésre, hűtésre, szellőztetésre és HMV készítésre - aktív hűtési funkció (opcionális) - VR 920 kommunikációs egység az applikáció bázisú működtetéshez arotherm monoenergikus üzemmód - rendszervázlat A VWZ MEH 61 hidraulikus állomásba beépített elektromos utánfűtés a fűtési- és melegvíz-készítő üzemet támogatja, szükség esetén. A hőszivattyús rendszert a multimatic 700 időjárás-követő fűtésszabályozó által lehet szabályozni és beállítani. A hőszivattyú diagnosztizálásának kezelőfelülete a VWZ MEH 61 hidraulikus állomásba van beépítve. Vaillant Saunier Duval Kft. 305 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

306 13.9 arotherm hidraulikus leválasztás hőcserélő modullal Az arotherm hőszivattyú használata a készülék egyszerű és rugalmas szabadtéri telepítésével a hőforrásként használt levegő költséghatékony hasznosítását biztosítja. Ebben a rendszerkonfigurációban a hőszivattyú monoenergikus működése lehetséges. A hőszivattyú és a hőhasznosító rendszer közötti hidraulikus szétválasztást a hőcserélő modul szolgálja. Az elektromos utánfűtésről elektromos fűtőpatron gondoskodik. A beépített aktív hűtési funkció a lakótér komfortját emeli nyáron. A legfontosabb rendszerkomponensek: - fűtőkészülék: arotherm hőszivattyú - elektromos utánfűtés a VWZ MEH 60 modullal - VWZ MWT 150 hőcserélő egység - VWZ AI hőszivattyú vezérlőmodul - unistor VIH RW 300/3 BR melegvíz-tároló - multimatic 700 időjárás-követő szabályozó fűtésre, hűtésre, szellőztetésre és HMV készítésre - aktív hűtési funkció (opcionális) - VR 920 kommunikációs egység az applikáció bázisú működtetéshez arotherm készülék hőcserélő modullal - rendszervázlat A hőszivattyús rendszert a multimatic 700 időjárás-követő fűtésszabályozó által lehet szabályozni és beállítani. A hőszivattyú diagnosztizálása a VWZ AI hőszivattyú vezérlőmodullal történik. Vaillant Saunier Duval Kft. 306 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

307 13.10 arotherm bivalens üzemmód Az arotherm hőszivattyú használata a készülék egyszerű és rugalmas szabadtéri telepítésével a hőforrásként használt levegő költséghatékony hasznosítását biztosítja. Ebben a rendszerkonfigurációban a hőszivattyú monoenergikus működése lehetséges. Ez a helytakarékos megoldás már meglévő, fali gázkészülékkel ellátott fűtési rendszerek modernizálásához javasolt. A legfontosabb rendszerkomponensek: - fűtőkészülék: arotherm hőszivattyú - VWZ MPS 40 hidraulikus modul - VWZ AI hőszivattyú vezérlőmodul - ecotec VUW fali kombi gázkészülék, mint utánfűtő hőtermelő (csúcsterhelések fedezésére) - multimatic 700 időjárás-követő szabályozó fűtésre, hűtésre, szellőztetésre és HMV készítésre - VR 920 kommunikációs egység az applikáció bázisú működtetéshez - aktív hűtési funkció (opcionális) arotherm készülék bivalens üzemmódban - rendszervázlat A hőszivattyús rendszert a multimatic 700 időjárás-követő fűtésszabályozó által lehet szabályozni és beállítani. A hőszivattyú diagnosztizálása a VWZ AI hőszivattyú vezérlőmodullal történik. Vaillant Saunier Duval Kft. 307 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

308 13.11 arotherm Split kombinációban egy hidraulikus állomással Az arotherm Split hőszivattyú használata a készülék egyszerű és rugalmas szabadtéri telepítésével a hőforrásként használt levegő költséghatékony hasznosítását biztosítja. Ebben a rendszerkonfigurációban a hőszivattyú monoenergikus működése lehetséges. A legfontosabb rendszerkomponensek: - fűtőkészülék: arotherm Split hőszivattyú - VWL.7/5 IS hidraulikus állomás elektromos utánfűtő - unistor VIH RW 300/3 BR melegvíz-tároló - multimatic 700 időjárás-követő szabályozó fűtésre, hűtésre, szellőztetésre és HMV készítésre - VR 920 kommunikációs egység az applikáció bázisú működtetéshez - aktív hűtési funkció (opcionális) arotherm Split készülék hidraulikus állomással Vaillant Saunier Duval Kft. 308 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

309 13.12 arotherm Split kombinációban az unitower Split egységgel Az arotherm Split hőszivattyú használata a készülék egyszerű és rugalmas szabadtéri telepítésével a hőforrásként használt levegő költséghatékony hasznosítását biztosítja. Ebben a rendszerkonfigurációban a hőszivattyú monoenergikus működése lehetséges. Az alábbi rendszerkonfigurációban a hőszivattyút az unitower VWL.8/5 IS beltéri állomással kombináljuk. A tároló töltését a hőszivattyú végzi, adott esetben az unitower egységben található elektromos rásegítő fűtés segítségével. A hőszivattyús rendszert a falra szerelt multimatic 700 időjárás-követő fűtésszabályozó által lehet szabályozni és beállítani. A recovair központi lakásszellőztető, mint a kontrollált, hővisszanyeréssel ellátott lakásszellőztetés önálló rendszere, az összes hőszivattyús rendszerrel kombinálható. A legfontosabb rendszerkomponensek: - fűtőkészülék: arotherm Split hőszivattyú - unitower VWL.8/5 IS kompakt egység használati melegvíz-tárolóval - recovair központi lakásszellőztető - auropower napelemes rendszer - Akkus tároló-rendszer - multimatic 700 időjárás-követő szabályozó fűtésre, hűtésre, szellőztetésre és HMV készítésre - VR 920 kommunikációs egység az applikáció bázisú működtetéshez - aktív hűtési funkció (opcionális) arotherm Split készülék unitower Split kompakt beltéri egységgel Vaillant Saunier Duval Kft. 309 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

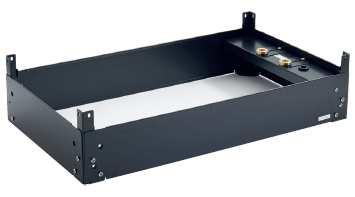

310 Vaillant Saunier Duval Kft. 310 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

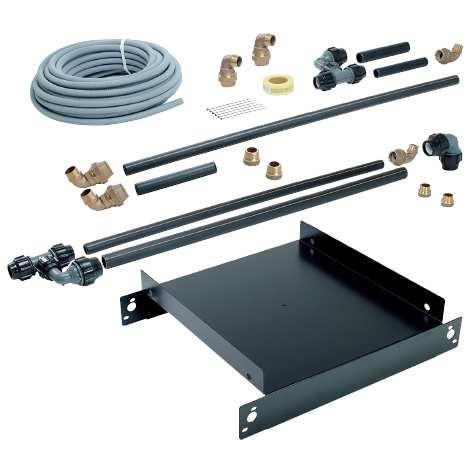

311 14. Rendszertartozékok A Vaillant minden beépítési helyzetre széles tartozékprogramot kínál Önnek. Ebben a fejezetben azokat a külön rendelhető Vaillant tartozékokat mutatjuk be, amelyek szükségesek lehetnek egy hőszivattyúból álló Vaillant rendszer alkalmazása esetén. Ezek a tartozékok a következő témákra tagolódnak: - flexotherm hőszivattyú-rendszer tartozékok - arotherm hőszivattyú-rendszer tartozékok - arotherm Split hőszivattyú-rendszer tartozékok - geotherm hőszivattyú-rendszer tartozékok - a hőelosztás tartozékai - a rendszerleválasztás tartozékai - a hőforrás tartozékai - a melegvíz-készítés tartozékai - a készülék telepítésének tartozékai Az összes tartozékot áttekintéseken keresztül mutatjuk be. A tervezés szempontjából releváns tartozékokat, adott esetben a befoglaló méretekkel együtt a technikai adatok ismertetik. További tartozékokat az aktuális Termékkatalógusban talál. Vaillant Saunier Duval Kft. 311 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

312 14.1 A flexotherm / flexocompact hőszivattyú-rendszer tartozékai arocollect VWL 11/4 SA levegő/hőhordozó közeg kollektor Rendelési szám: flexocompact vagy flexotherm exclusive készülékekhez történő csatlakoztatása. A levegő/hőhordozó közeg kollektor a külső levegő és a hőhordozó kör közötti hőcserére szolgál. arocollect levegő/hőhordozó közeg kollektor Tudnivaló A teljes légtelenítési és feltöltési folyamat akár 30 percet is igénybe vehet. Ezalatt a levegő/hőhordozó közeg kollektor légtelenítő szelepeit egy 5 perces időintervallumokban kell kinyitni, majd elzárni. Javasoljuk, hogy a levegő/hőhordozó közeg kollektor légtelenítésének megkönnyítésére, illetve felgyorsítására automata légtelenítőket használjon. Ezzel kapcsolatban vegye figyelembe a telepítési útmutató utasításait. Alapkeret arocollect levegő/hőhordozó közeg kollektorhoz Rendelési szám: arocollect alapkeret Opcionális tartozék az arocollect levegő/hőhordozó közeg kollektor telepítési előkészületeinek leegyszerűsítésére. Tudnivaló Maximum 2 db alapkeret helyezhető egymásra. Vaillant Saunier Duval Kft. 312 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

313 Tichelmann telepítő készlet Rendelési szám: Tichelmann telepítő készlet Opcionális tartozék 2 db arocollect levegő/hőhordozó közeg kollektor egyszerű összekötésére, csak a VWF 157/4 és VWF 197/4 hőszivattyúk esetén. Tudnivaló Tichelmann rendszerben csak 50 x 4,6 mm-es csővezetékek használhatóak. 1 Meleg hőhordozó közeg (70 mm) 2 Hideg hőhordozó közeg (70 mm) 3 Levegő belépés oldala 4 Levegő kilépés oldala 5 Kondenzvíz lefolyócső 120 mm 6 Kábelcsatorna cső 50 mm Az arocollect befoglaló méretei Vaillant Saunier Duval Kft. 313 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

314 fluocollect VWW 11/4 SI és VWW 19/4 SI talajvíz modul Rendelési szám: , flexocompact vagy flexotherm exclusive készülékekhez történő csatlakoztatása. A talajvíz modul a fúrt kút (talajvíz) és a hőhordozó kör közötti hőcserére szolgál. VWW 11/4 SI az 5-11 kw névleges teljesítményű hőszivattyúkhoz VWW 19/4 SI a kw névleges teljesítményű hőszivattyúkhoz fluocollect talajvíz modul fluocollect befoglaló méretek Nyomásveszteség (mbar)) Térfogatáram (liter/óra) A köztes kör oldali nyomásveszteség VWW 11/4 SI A köztes kör oldali nyomásveszteség VWW 19/4 SI A hőforrás oldali nyomásveszteség VWW 11/4 SI A hőforrás oldali nyomásveszteség VWW 19/4 SI Vaillant Saunier Duval Kft. 314 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

315 VWZ NC 11/4 és 19/4 passzív hűtési modul Rendelési szám: , flexocompact vagy flexotherm exclusive készülékekhez történő csatlakoztatása. Ez az egység a szondás (fúrt) vagy kollektoros passzív hűtés opcionálisan rendelhető tartozéka. VWZ NC 11/4 az 5-11 kw névleges teljesítményű hőszivattyúkhoz VWZ NC 19/4 a kw névleges teljesítményű hőszivattyúkhoz VWZ NC passzív hűtési modul VWZ NC befoglaló méretek Nyomásveszteség (mbar)) VWZ NC 11/4 nyomásveszteségi diagram Nyomásveszteség (mbar)) Térfogatáram (liter/óra) Épületoldali kör fűtési üzem Épületoldali kör hűtési üzem Hőforrás kör fűtési üzem Hőforrás kör hűtési üzem VWZ NC 19/4 nyomásveszteségi diagram Térfogatáram (liter/óra) Vaillant Saunier Duval Kft. 315 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

316 14.2 unitower beltéri egység arotherm levegő/víz hőszivattyúhoz unitower VIH QW 190/1 E termékbemutatás Rendelési szám: unitower VIH QW 190/1 E beltéri egység Alkalmazási lehetőségek - Melegvíz-tárolóval ellátott hidraulikus állomás (egészen a VWL 155/2-es modellekig) - A hőcserélővel történő rendszer-leválasztáshoz előszerelt hőszivattyú/szivattyú modul is választható (a hőcserélő névleges teljesítményének függvényében), amely a burkolat alá integrálható További, burkolat alá integrálható opcionális komponensek az aktuális Vaillant termékkatalógusban találhatók. Kialakítás - Hőszivattyú kezelőegység és elektronika, a rendszerszabályozó (multimatic 700) beépítésére is alkalmas liter névleges űrtartalmú csőkígyós melegvíz-tároló - 6 kw-os elektromos rásegítő fűtés biztonsági hőmérséklet határolóval és elektromos kapcsoló dobozzal - Az elektromos rásegítő fűtés légtelenítővel és ürítő csappal rendelkezik - 15 liter névleges űrtartalmú (membrános) fűtési tágulási tartály - 3-utas váltószelep (fűtés/meleg víz) - VR 10 érzékelő a tároló hőmérsékletének mérésére (előre beépítve és a vezérlőszekrénnyel öszszekötve) Beépített hőcserélő/szivattyú modullal: - 20 lemezes nemesacél lemezes hőcserélő - Nagyhatékonyságú fűtési szivattyú - Biztonsági lefúvató szelep (3 bar) lefolyóval és hőhordozó közeg felfogó tartállyal - Hőhordozó kör töltőcsap és nyomásmérő A termékkel kapcsolatos további tudnivalók a Hőszivattyú termékinformációk 2018 tervezési segédlet kivonatban találhatók. Vaillant Saunier Duval Kft. 316 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

317 14.3 Az arotherm hőszivattyú-rendszer tartozékai VWZ MEH 61 hidraulikus állomás termékbemutatás Rendelési szám: VWZ MEH 61 hidraulikus állomás Alkalmazási lehetőségek A VWZ MEH 61 hidraulikus állomás integrált hőszivattyú vezérlőmodullal és váltószeleppel ellátott elektromos utánfűtő modul az arotherm készülékkel kialakított fűtési rendszer számára. A hőszivattyú rendszerkialakítása és konfigurációja függvényében támogatja a hőszivattyú hőellátását. Az elektromos fűtőpatron teljesítménye az igények függvényében a megfelelő teljesítményre kapcsolható (2, 4 és 6 kw). Az állomás elektromosan a 230 vagy a 400 Voltos hálózatra köthető. Kialakítás A hidraulikus állomás az alábbi alkotóelemekből áll: - ebus kapocsléc - Kijelzővel és kezelőgombokkal ellátott készülék kezelőfelület - Biztonsági hőmérséklet határolóval ellátott elektromos fűtőpatron - 10 literes fűtési tágulási tartály - Három utas váltószelep - Fűtési nyomásszenzor - Fűtési biztonsági szelep - VF1 hőmérsékletérzékelő - Csatlakozókábel Műszaki adatok VWZ MEH 61 Üzemi feszültség (U max) 400 V Fűtés 70 C-ig Hűtés 7 C-ig Elektromos védelem IP 20 Védelmi osztály II Belső hőmérséklet max. 70 C Maximális környezeti hőmérséklet 40 C Magasság 720 mm Szélesség 440 mm Mélység 350 mm Vaillant Saunier Duval Kft. 317 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

318 Befoglaló méretek VWZ MEH 61 felépítés és befoglaló méretek 1 Csatlakozó doboz 2 Elektromos fűtőpatron 3 Tágulási tartály (10 liter) 4 Három utas váltószelep 5 Biztonsági szelep (fűtés) 6 Előremenő/visszatérő a hőszivattyúhoz (R 1) 7 Melegvíz-tároló előremenő/visszatérő (R 1) 8 A biztonsági szelep lefúvató vezetéke 9 Fűtőkör előremenő/visszatérő (R 1) Vaillant Saunier Duval Kft. 318 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

319 Nyomásveszteségi diagram A VWZ MEH 61 nyomásveszteségi görbéje fűtő- és melegvíz-készítő üzemben 1 Fűtési üzem 2 Melegvíz-üzem Vaillant Saunier Duval Kft. 319 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

320 VWZ MEH 60 elektromos fűtőpatron termékbemutatás Rendelési szám: VWZ MEH 60 elektromos fűtőpatron Alkalmazási lehetőségek Az elektromos fűtőpatron utánfűtő modulban egészíti ki a hőszivattyút, monoenergikus üzemben. Ez az egység a 230 V vagy a 400 Voltos hálózattal is összeköthető. Az elektromos bekötés típusa szerint a teljesítményt az igények függvényében 2, 4 és 6 kw-ra lehet beállítani. Az elektromos modul egy vezérlőkábel segítségével köthető össze a hőszivattyú vezérlő moduljával. Kialakítás Az elektromos utánfűtő modul az alábbi alkotóelemekből áll: - Biztonsági hőmérséklethatároló a kiegészítő fűtés számára - Elektromos bekötődoboz - Légtelenítő szelep - Ürítő szelep Műszaki adatok VWZ MEH 60 Üzemi feszültség (U max) 230 V/50 Hz 230 V/50 Hz 400 V/50 Hz Max. teljesítmény-felvétel (P max) 6,0 kw 4,0 kw 6,0 kw Biztosíték (I max) 30 A 20 A 10 A Elektromos védelem IP X4 Max. megengedett üzemi nyomás 3,0 bar Minimális üzemi nyomás 0,5 bar Nettó tömeg 4 kg Magasság 500 mm Szélesség 280 mm Mélység 250 mm Vaillant Saunier Duval Kft. 320 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

321 Befoglaló méretek VWZ MEH 60 felépítés és befoglaló méretek 1 Csatlakozás a fűtési körre (R 1) 2 Csatlakozás a hőszivattyúra (R 1) Nyomásveszteségi diagram A VWZ MEH 60 nyomásveszteségi görbéje Vaillant Saunier Duval Kft. 321 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

322 VWZ MPS 40 hidraulikus állomás termékbemutatás Rendelési szám: VWZ MPS 40 hidraulikus modul Alkalmazási lehetőségek A VWZ MPS 40 hidraulikus modult a hőszivattyú és a fűtési rendszer hidraulikus szétválasztására lehet alkalmazni. Ennek köszönhetően zárt padlófűtési körök esetén is mindig biztosítható a minimálisan átkeringtetett folyadékmennyiség. Bivalens üzemmódú fűtési rendszerben a kiegészítő fűtőkészüléket hidraulikusan erre a hidraulikus modulra lehet csatlakoztatni. Ezen kívül ez az egység a visszatérő ággal sorba kötött tartályként is használható. Ez a fűtési rendszer vízmennyiségének növelését szolgálja, ezzel hosszabbítva a hőszivattyú működési idejét. Kialakítás A VWZ MPS 40 hidraulikus modul több csatlakoztatási lehetőséggel van kialakítva a hőtermelő kör előremenő- és visszatérő ága számára. Szekunder oldalon a fűtési körök előremenő- és visszatérő csonkjai állnak rendelkezésre. A hidraulikus modul felső és alsó tartományában terelőlemezek találhatók, amelyek az optimális hőátadást szolgálják a puffer modulon belül. Szinte teljesen kizárható a különböző hőmérsékleti zónák, illetve térfogatáramok összekeveredése. A hidraulikus modulba egyetlen hőmérséklet érzékelőt lehet elhelyezni. A tartály tényleges űrtartalma: 35 liter. Vaillant Saunier Duval Kft. 322 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

323 Műszaki adatok Tartály névleges űrtartalom Tömeg Maximális üzemi nyomás Minimális üzemi nyomás Magasság Szélesség Mélység VWZ MPS l 18 kg 3,0 bar 0,5 bar 720 mm 360 mm 350 mm Befoglaló méretek VWZ MPS 40 hidraulikus modul Vaillant Saunier Duval Kft. 323 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

324 Hidraulikus csatlakozás A VWZ MPS 40 hidraulikus modult a hőszivattyú és a hőhasznosító rendszer hidraulikus szétválasztására vagy a hőszivattyús rendszerben a kiegészítő fűtőkészülékek hidraulikus bekötésére lehet használni. Az alábbi ábra a hidraulikus modul csatlakoztatási lehetőségeit mutatja, ha a hőhasznosító rendszert hidraulikusan kell szétválasztani ahhoz, hogy biztosítható legyen a minimálisan átkeringtetett folyadékmenynyiség. A különböző nyomásveszteségeket a bekötési helyzetnek megfelelően vegye figyelembe. Bekötési lehetőségek a hidraulikus szétválasztáshoz A hidraulikus szétválasztás hidraulikus bekötése 1 Hőszivattyú előremenő/visszatérő 3 Hőhasznosító rendszer előremenő/visszatérő 4 Vakdugó (nem használt csatlakozások számára) Vaillant Saunier Duval Kft. 324 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

325 A kiegészítő fűtőkészülék bekötése A rásegítő fűtőkészüléket az alábbi ábrának megfelelően lehet a hőszivattyús rendszerbe bekötni. A kiegészítő fűtőkészülék hidraulikus bekötésének csatlakoztatási lehetősége A kiegészítő fűtőkészülék bekötése 1 Hőszivattyú előremenő/visszatérő 2 Rásegítő fűtőkészülék előremenő/visszatérő 3 Hőhasznosító rendszer előremenő/visszatérő 4 Vakdugó (nem használt csatlakozások számára) Vaillant Saunier Duval Kft. 325 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

326 Nyomásveszteségi diagram a különböző bekötési lehetőségek esetén A VWZ MPS 40 nyomásvesztesége különböző bekötési módok esetén Vaillant Saunier Duval Kft. 326 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

327 VWZ MWT 150 hőcserélő modul termékbemutatás Rendelési szám: VWZ MWT 150 hőcserélő modul Alkalmazási lehetőségek A VWZ MWT 150 az arotherm fűtési rendszer számára külön rendelhető kiegészítő modul. A hőcserélő beépítésével hidraulikus rendszerleválasztást lehet a hőszivattyú és a fűtési rendszer között létesíteni. Ezzel a hőszivattyú védhető a fagy ellen anélkül, hogy a teljes rendszert fagyállóval kellene feltölteni. Tudnivaló Fagyvédő szerként alapvetően a készre kevert hőhordozó közeget javasolt használni (rendelési szám: ). Kialakítás A hőcserélő modul az alábbi alkotóelemekből áll: - Nagyhatékonyságú szivattyú - Lemezes hőcserélő - A hűtőközeg kör töltőberendezése - A fűtési kör biztonsági szelepe Műszaki adatok VWZ MWT 150 Üzemi feszültség (U max) 230 V Maximális elektromos teljesítményfelvétel 45 W (szivattyú) Maximális üzemi nyomás 3,0 bar Minimális üzemi nyomás 0,5 bar Elektromos védelem IP 20 Védelmi osztály II Maximális környezeti hőmérséklet 40 C Magasság 500 mm Szélesség 360 mm Mélység 250 mm Vaillant Saunier Duval Kft. 327 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

328 Befoglaló méretek VWZ MWT 150 felépítés és befoglaló méretek 1 Fűtőkör visszatérő (R 1) 2 Fűtőkör előremenő (R 1) 3 A biztonsági szelep lefúvató vezetéke 4 Hőszivattyú visszatérő (R 1) 5 Hőszivattyú előremenő (R 1) A fűtőkör rendelkezésre álló emelőmagassága A fűtőkör maradék emelőmagasságának sémája Vaillant Saunier Duval Kft. 328 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

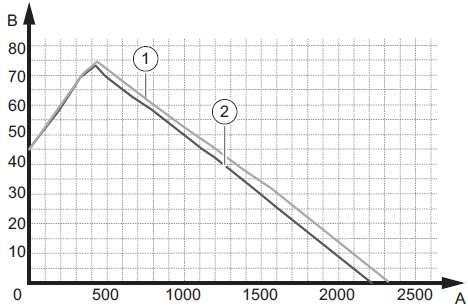

329 A VWZ MWT 150 maradék emelőmagassága A Nyomás (mbar) B Térfogatáram (liter/óra) 01 I -es állás 02 II-es állás 03 III -as állás Rákötés a fűtési körre A fűtési előremenő/visszatérő ág bekötése A Fűtési kör visszatérő a rendszer felől B Fűtési kör előremenő a rendszer felé Vaillant Saunier Duval Kft. 329 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

330 Nyomásveszteség A nyomásveszteség sémája Nyomásveszteség a hőszivattyú hőhordozó körében Nyomásveszteség a hőszivattyú körben A Nyomás (mbar) B Átfolyó vízmennyiség (l/óra) 01 Átfolyó vízmennyiség a körfolyamatban 50%-os glikollal 02 Átfolyó vízmennyiség a fűtővizes körfolyamatban Vaillant Saunier Duval Kft. 330 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

331 A hőszivattyú bekötése A hőszivattyú bekötése A Glikol-víz kör előremenő a hőszivattyú felé B Glikol-víz kör visszatérő a hőszivattyútól Szereléshez szükséges szabad terek (szekrénybe történő beépítés esetén) Szerelési szabad terek * A készülék telepítésére vagy karbantartásához szükséges szabad tér. Vaillant Saunier Duval Kft. 331 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

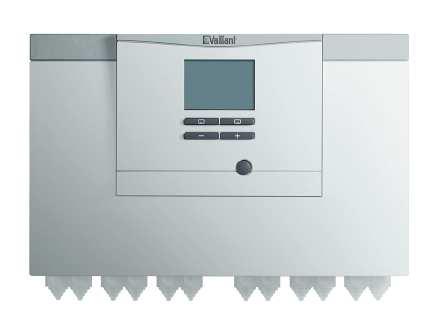

332 VWZ AI Rendelési szám: VWZ AI (hőszivattyú kezelőegység) Falra szerelhető hőszivattyú vezérlőmodul DIA rendszerrel és háttérvilágított, magyarázó szövegekkel a monoblokk arotherm VWL hőszivattyú számára. Kialakítás A kezelőegység az alábbi alkotóelemekből áll: - ebus kapocsléc - Kijelzővel és kezelőgombokkal ellátott készülék kezelőfelület - VR 10 hőmérsékletérzékelő (2 db) Meglévő fűtési berendezés hibrid rendszerre történő bővítése esetén, amennyiben nem telepítik a VWZ MEH 61 egységet. Műszaki adatok VWZ AI Üzemi feszültség (Umax) 230 V Teljesítmény-felvétel 2 VA A kimeneti relé kontaktterhelése 2 A Összáram 4 A Az érzékelők üzemi feszültsége 3,3 V ebus vezetékek keresztmetszete (kisfeszültség) 0,75 mm 2 Érzékelő vezetékek keresztmetszete (kisfeszültség) 0,75 mm 2 A 230 V-os csatlakozó vezetékek keresztmetszete 1,5 mm 2 (szivattyúk és a keverő bekötőkábele) Elektromos védelem IP 20 Védelmi osztály II Maximális környezeti hőmérséklet 40 C Magasság 174 mm Szélesség 272 mm Mélység 52 mm Vaillant Saunier Duval Kft. 332 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

333 14.4 A hőelosztás tartozékai Előszerelt szivattyús egység direkt fűtési körre (VDM 10) Rendelési szám: a Energiatakarékos szivattyú b Az előremenő ág hőmérője c A visszatérő ág hőmérője d Visszacsapó szeleppel ellátott golyós elzárócsap (piros) e Golyós elzárócsap visszacsapó szelep nélkül (kék) f Hőszigetelő elem A szivattyús egység befoglaló méretei A direkt fűtési körre alkalmazható szivattyús állomás nyomásveszteségi diagramjai Vaillant Saunier Duval Kft. 333 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

334 Előszerelt szivattyús egység kevert fűtési körre (VDM 20M, VDM 15M, VDM 25M) Rendelési szám: , , Műszaki adatok Keverőszelep k vs Rp 1/2 2, Rp 3/4 6, Rp 1 8,0 a Energiatakarékos szivattyú b Az előremenő ág hőmérője c A visszatérő ág hőmérője d Visszacsapó szeleppel ellátott golyós elzárócsap (piros) e Golyós elzárócsap visszacsapó szelep nélkül (kék) f Hőszigetelő elem h Motoros keverőszelep A szivattyús egység befoglaló méretei A kevert fűtési körre alkalmazható szivattyús állomások nyomásveszteségi diagramjai Vaillant Saunier Duval Kft. 334 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

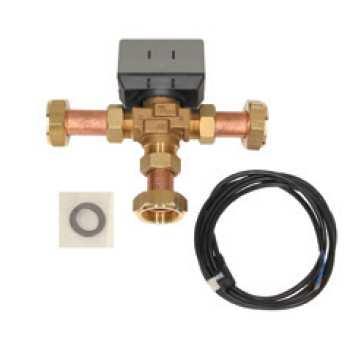

335 3-utas váltószelep Rendelési szám: Csatlakozás választhatóan R1 vagy G 1 ¼ 230 V, KVs = 7,7 3-utas váltószelep 1 db 3-utas váltószelep motorral, 1 db csatlakozó kábel, 3 db csatlakozó cső (28 mm) támasztó hüvellyel, 3 db anyag G 1 ¼ lapos tömítéssel. allstor exclusive, allstor plus, flexotherm exclusive esetén használható. Nyomásveszteségi diagram A 3-utas váltószelep nyomásveszteségi diagramja Y Nyomásveszteség (mbar) X Átfolyás (l/perc) Vaillant Saunier Duval Kft. 335 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

336 Nagyhatékonyságú szivattyúk a geotherm számára A Wilo Stratos nagyhatékonyságú szivattyúk méretei Mérettáblázat Rendelési szám A B C D E F G H I J Stratos 32/1-12 DN Stratos 40/1-12 DN Stratos 50/1-12 DN Stratos 40/1-16 DN Felhasználható emelőmagasságok Hőforrás szivattyúként történő felhasználás esetén az alábbi felhasználható emelőmagasságokkal lehet számolni 30%-os töménységű víz/glikol keverék (0⁰C) esetén: Szondaköri szivattyú kiválasztás geotherm Javasolt szivattyú Tömegáram 30%-os töménységű glikol (0⁰C, 3K hőfok-különbség) esetén (m 3 /óra) A készülék nyomásvesztesége (mbar) Felhasználható emelőmagasság (mbar) VWS 220/3 Wilo Stratos 32/ Wilo Stratos 40/ VWS 300/3 Wilo Stratos 32/ Wilo Stratos 40/ Wilo Stratos 40/ VWS 380/3 Wilo Stratos 40/ Wilo Stratos 50/ VWS 460/3 Wilo Stratos 50/ Fűtőköri szivattyú kiválasztás geotherm Javasolt szivattyú Tömegáram 5K hőfokkülönbség) esetén (m 3 /óra) A készülék nyomásvesztesége (mbar) Felhasználható emelőmagasság (mbar) VWS 220/3 Wilo Stratos 32/ Wilo Stratos 40/ VWS 300/3 Wilo Stratos 32/ Wilo Stratos 40/ Wilo Stratos 40/ VWS 380/3 Wilo Stratos 40/ Wilo Stratos 50/ VWS 460/3 Wilo Stratos 50/ Vaillant Saunier Duval Kft. 336 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

337 Szivattyú diagramok A Wilo Stratos Stratos 32/1-12 nagyhatékonyságú szivattyú görbéi A Wilo Stratos Stratos 40/1-12 nagyhatékonyságú szivattyú görbéi Vaillant Saunier Duval Kft. 337 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

338 A Wilo Stratos Stratos 50/1-12 nagyhatékonyságú szivattyú görbéi A Wilo Stratos Stratos 40/1-16 nagyhatékonyságú szivattyú görbéi Vaillant Saunier Duval Kft. 338 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

339 Hőszigetelt osztó/gyűjtő egység két fűtési körre Rendelési szám: Hőszigetelt osztó/gyűjtő egység két fűtési körre Hőszigeteléssel ellátott, komplett kialakítású osztó-gyűjtő egység a Vaillant szivattyús egységek csatlakoztatására (2 db csőcsatlakozó garnitúra keverőszeleppel vagy a nélkül). Műszaki adatok Egység Hőszigetelés EPP Megengedett üzemi hőmérséklet ºC -20-tól 110-ig Max. üzemi nyomás bar 6 Tömeg kg 6,3 Nyomásveszteség Vaillant Saunier Duval Kft. 339 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

340 Hőszigetelt osztó/gyűjtő egység három fűtési körre Rendelési szám: Hőszigetelt osztó/gyűjtő egység három fűtési körre Hőszigeteléssel ellátott, komplett kialakítású osztó-gyűjtő egység a Vaillant szivattyús egységek csatlakoztatására (3 db csőcsatlakozó garnitúra keverőszeleppel vagy a nélkül). Műszaki adatok Egység Hőszigetelés EPP Megengedett üzemi hőmérséklet ºC -20-tól 110-ig Max. üzemi nyomás bar 6 Tömeg kg 9,2 Nyomásveszteség Vaillant Saunier Duval Kft. 340 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

341 14.5 A rendszerleválasztás tartozékai PHE S lemezes hőcserélő Rendelési szám: Átvihető teljesítmény: 120 kw Befoglaló méretek Méret Egység PHE S A mm 281 B mm 335 C mm 73 D mm 124 E mm 166 F mm 20 PHE S lemezes hőcserélő A primer kör nyomásveszteségei A primer oldal nyomásvesztesége Y Nyomásveszteség (kpa) X Tömegáram (kg/óra) Vaillant Saunier Duval Kft. 341 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

342 PHE C lemezes hőcserélő sorozat Átvihető teljesítmény: 240 és 720 kw között Rendelési számok: (PHE C ) (PHE C ) (PHE C ) (PHE C ) (PHE C ) PHE C lemezes hőcserélő Befoglaló méretek Termék Egység A B C D E F G H I J K L PHE C mm PHE C mm PHE C mm PHE C mm PHE C mm A szekunder kör nyomásveszteségei A szekunder oldal nyomásvesztesége Y Nyomásveszteség (kpa) X Tömegáram (kg/óra) Vaillant Saunier Duval Kft. 342 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

343 14.6 A hőforrás tartozékai Tartozék Megnevezés Cikkszám Falra szerelhető szolár/hőhordozó közeg tágulási tartály (18 liter). 10 bar nyomásig ellenáll a különböző hőhordozó közegeknek. Alkalmazása a flexocompact és flexotherm hőszivattyúk esetén. Előfeszítés nyomás: 2,5 bar (hőszivattyúkban történő használatnál ezt a nyomást 1,0 bar értékre kell lecsökkenteni) Falra szerelhető szolár/hőhordozó közeg tágulási tartály (25 liter). 10 bar nyomásig ellenáll a különböző hőhordozó közegeknek. Alkalmazása a flexocompact és flexotherm hőszivattyúk esetén. Előfeszítés nyomás: 2,5 bar (hőszivattyúkban történő használatnál ezt a nyomást 1,0 bar értékre kell lecsökkenteni). flexocompact exclusive levegő/víz, flexocompact exclusive talajhő/víz, flexotherm exclusive levegő/víz, flexotherm exclusive talajhő/víz és geotherm VWS..0/3 hőszivattyúk (max. 38 kw-ig) esetén használható talajköri töltőállomás a hőhordozó kör egyszerű feltöltésére, illetve átöblítésére Részei: talajköri előremenő/visszatérő cső (Ø35 mm); csatlakozás a talajköri kiegyenlítő tartály és a töltőszivattyú számára. Párazáró hőszigetelés és integrált nyomásmérő. flexocompact exclusive levegő/víz, flexotherm exclusive levegő/víz és arotherm hőszivattyúk esetén használható 20 liter, a felhasználásra gyárilag készre kevert, -28 C-ig alkalmazható hőhordozó folyadék (44 térf. %) flexocompact exclusive talajhő/víz, flexotherm exclusive talajhő/víz és geotherm VWS..0/3 hőszivattyúk esetén használható, a felhasználásra gyárilag készre kevert etilénglikol-víz (30 térf. %) hőhordozó folyadék a felsorolt talajhő/víz fűtési hőszivattyúk hőforrás körében történő alkalmazásra, maximum -16 C-ig Tudnivaló: nem használható a flexotherm és arocollect kombinációval VWZ AV gyors-légtelenítő készlet az arocollect kültéri egység számára. Alkalmazása a flexocompact, flexotherm exclusive levegő/víz hőszivattyúk esetén Opcionális hőszigetelés a es cikkszámú mikro-buborék leválasztó számára Mikro-buborék leválasztó a hőhordozó kör számára, maximum 4,8 m3/óra térfogatáram esetén. Működési tartomány: ⁰C Vaillant Saunier Duval Kft. 343 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

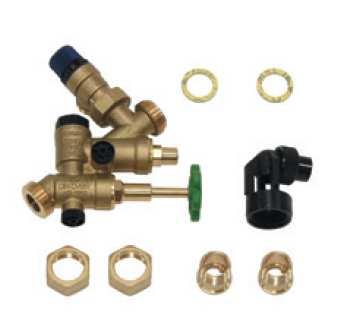

344 14.7 A melegvíz-készítés tartozékai Tartozék Megnevezés Cikkszám Az aguaflow exclusive VPM W frissvizes állomásba építhető cirkulációs szivatytyú bekötő csővezetékkel, illetve csatlakozó kábellel a frissvíz modul elektromos egysége számára. Tudnivaló: a cirkulációs szivattyút az állomásba kell beépíteni. Hidegvíz oldali biztonsági szerelvénycsoport 10 bar hálózati nyomásig, 200 literes használati melegvíz-tároló űrtartalom alatt. Részei: biztonsági szelep (R 1/2), visszacsapó és elzáró szelep. Csatlakozó méretek: R 3/ Hidegvíz oldali biztonsági szerelvénycsoport 10 bar hálózati nyomásig és 200 literes használati melegvíz-tároló űrtartalom felett. Részei: biztonsági szelep (R 3/4), visszacsapó és 2 db elzáró szelep. Csatlakozó méretek: R Tölcsérszifon a lefolyó vezetékhez történő csatlakozáshoz, takaró rozettával (R 1) Vaillant Saunier Duval Kft. 344 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

345 14.8 A készülék bekötésének tartozékai Tartozék Megnevezés Cikkszám 90⁰-os bekötő készlet flexocompact készülékhez. Részei: 4 db, hollandi anyával ellátott Ф35 mm-es könyökcső a fűtés és a talajkör számára (G 1 ½); 2 db 1 ½ -os lapos tömítés; 2 db O-gyűrűs tömítés (a hőhordozó kör számára); 1 db 90⁰os bekötő cső (Ф15 mm) hollandi anyával (G 3/4) és tömítéssel a membrános tágulási tartály számára. flexocompact exclusive hőszivattyúkhoz használható ⁰-os bekötő készlet flexotherm készülékhez. Részei: 5 db, hollandi anyával ellátott Ф35 mm-es könyökcső a fűtés és a talajkör számára (G 1 ½); 3 db 1 ½ -os lapos tömítés; 2 db O-gyűrűs tömítés (a hőhordozó kör számára); 1 db 90⁰-os bekötő cső (Ф15 mm) hollandi anyával (G 3/4) és tömítéssel a membrános tágulási tartály számára. flexotherm exclusive hőszivattyúkhoz használható. Egyenes bekötő készlet flexocompact készülékhez. Részei: 4 db, hollandi anyával ellátott Ф35 mm-es, 20 cm hosszú cső a fűtés és a talajkör számára (G 1 ½); 2 db 1 ½ -os lapos tömítés; 2 db O-gyűrűs tömítés (a hőhordozó kör számára); 1 db 20 cm-es egyenes bekötő cső (Ф15 mm) hollandi anyával (G 3/4) és tömítéssel a membrános tágulási tartály számára. flexocompact exclusive hőszivatytyúkhoz használható. Egyenes bekötő készlet flexotherm készülékhez. Részei: 5 db, hollandi anyával ellátott Ф35 mm-es, 20 cm hosszú cső a fűtés és a talajkör számára (G 1 ½); 3 db 1 ½ -os lapos tömítés; 2 db O-gyűrűs tömítés (a hőhordozó kör számára); 1 db 20 cm-es egyenes bekötő cső (Ф15 mm) hollandi anyával (G 3/4) és tömítéssel a membrános tágulási tartály számára. flexotherm exclusive hőszivattyúkhoz használható. Három utas váltószelep választhatóan R 1 vagy G 1 ¼-es csatlakozással; 230 V; Kvs 7,7 m 3 /h. Részei: csatlakozó kábellel ellátott három utas váltószelep motorral; 3 db csatlakozó cső (28 mm) hollandi anyával (G1 1/4) és tömítésekkel. allstor exclusive, allstor plus, flexotherm exclusive és arotherm esetén alkalmazható Maximum 50 kw névleges teljesítményig használható, gyárilag teljesen előszerelt biztonsági szerelvénycsoport, amely a következő elemeket tartalmazza: nyomásmérő; automatikus légtelenítő; töltő- és ürítő csap; tömítések; fűtési biztonsági szelep (3 bar, Rp 1/2); levehető komplett hőszigetelés és bekötő cső hollandi anyákkal (3/4 és 1 ); bronz könyök hollandi anyával (1 ); O-gyűrűvel ellátott adapter (G 1 x R 3/4) Tölcsérszifon a lefolyó vezetékhez történő csatlakozáshoz, takaró rozettával (R 1) Vaillant Saunier Duval Kft. 345 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

346 Vaillant Saunier Duval Kft. 346 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

347 15. Nyitás az intelligens hálózatok felé (SG ready) 15.1 SG ready csatlakozás a Vaillant hőszivattyúi számára Az SG ready címkét azoknak a hőszivattyúknak adják, amelyek szabályozási technikája lehetővé teszi az önálló hőszivattyú bekötését egy intelligens hálózatba. Ezt a hőszivattyú gyártóktól és értékesítő vállalatoktól lehet igényelni. Ezt a címkét csak Németországban használják és ebből adódóan nincs érvényessége. PV ready Ahhoz, hogy a hőszivattyút felesleges fotovoltaikus energia esetén célirányosan vezérelhessük, az SG ready funkció 3-as és 4-es kapcsolási állapotait használjuk (lásd ezen a fejezeten belül). Telepítési tudnivalók Szükséges komponensek: - Vaillant flexotherm VWF 57/4, VWF 87/4, VWF 117/4, VWF 157/4, VWF 197/4 hőszivattyú - Vaillant flexocompact VWF 58/4, VWF 88/4, VWF 118/4 hőszivattyú - Vaillant arotherm VWL 55/2, VWL 85/2, VWL 115/2, VWL 155/2 hőszivattyú és a kiegészítő VWZ MEH 61 hidraulikus modul - Vaillant arotherm VWL 35/5 AS, VWL 55/5 AS, VWL 75/5 AS, VWL 105/5 AS és VWL 125/5 AS ehhez - - Vaillant multimatic 700 rendszerszabályozó - Vaillant VR 70 / VR 71 rendszerbővítő modul - 2 db külső relé, egyenként egy nyitó és egy záró érintkezővel (24 V/20 ma) - Rendszer összekapcsolás (lásd a bekötési ábrákat a fejezet végén) Vaillant Saunier Duval Kft. 347 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

348 Működési mód Az intelligens hálózat 0:0, 0:1, 1:0, 1:1 kapcsolási állapotait egy lokális átadási pont továbbítja a Vaillant rendszer felé. Ennek két reléből kell állnia. Helyszíni átadási pont / a jelek feldolgozása Jelfeldolgozás a flexotherm és flexocompact hőszivattyúk esetén flexotherm/flexocompact Multi-funkciós kapocs EVU kapocs Fűtőkör igény-jelző sorkapocs Jelfeldolgozás az arotherm hőszivattyúk esetén Sorkapocs FB/OT 0-föld a vezérlőpanel X41-es sorkapcsán A fő vezérlőpanel S21-es sorkapcsa A VR 70-es modul S2-es kapcsa flexotherm/flexocompact Sorkapocs Multi-funkciós kapocs ME kapocs (VWZ AI vagy MEH 61) EVU kapocs VWZ AI vagy MEH 61 Fűtőkör igény-jelző sorkapocs A VR 70-es modul S2-es kapcsa 1-es, illetve 1:0-s kapcsolási állapotban (K1 = 1; K2 = 0) kényszer lekapcsolás Viselkedés: lekapcsol a hőszivattyú és az elektromos rásegítő fűtés 2-es, illetve 0:0 kapcsolási állapotban (K1 = 0; K2 = 0) normál működés Viselkedés: nincs korlátozás a hőszivattyú viselkedésére 3-as, illetve 0:1 kapcsolási állapotban (K1 = 0; K2 = 1) bekapcsolási javaslat Viselkedés: a rendszer energiát tárol el a melegvíz-tárolóban a tároló töltés kioldása útján. Ezután a rendszer energiát tárol a pufferbe, miközben a hőmérséklet a multimatic 700 szabályozóban beállított parancsolt érték fölé emelkedik. Melegvíz-készítésnél a kényszer feltöltés dominál a használati melegvízkészítésre beállított időprogramok helyett. Abban az esetben, ha nincs hőszükséglet és a kapcsolási állapot 3-asban van, fűtési üzemben nem történik tároló-töltés. 4-es, illetve 1:1 kapcsolási állapotban (K1 = 1; K2 = 1) kényszer bekapcsolás Viselkedés: a rendszer energiát tárol el a melegvíz-tárolóban a tárolótöltés kioldása útján. Ezután a rendszer energiát tárol a pufferbe, miközben a hőmérséklet a multimatic 700 szabályozóban beállított parancsolt (+ szabadon beállítható ofszet) érték fölé emelkedik. A hőmérséklet értéke a 3-as kapcsolási állapotra beállított érték fölött van. Eltérés a fűtési üzemtől: Minden esetben egy mesterséges hőszükséglet (szabadon beállítható saját parancsolt értékkel) generálódik egy virtuális kiegészítő fűtési kör útján, amely a puffer tartály feltöltését eredményezi (parancsolt érték K között szabadon beállítható ofszet érték). A 3-as és 4-es állapot ofszet állapota azonos. Egy normál fűtési körre a tároló feltöltésének nincs kihatása. Tudnivaló Több, valódi fűtési kör esetén nem számít az, hogy a 4-es állapot alkalmazásakor kevert vagy direkt fűtési kört kell-e használni. Vaillant Saunier Duval Kft. 348 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

349 SG ready bekötés flexotherm/flexocompact exclusive hőszivattyúval 1. Az átadási pont csatlakoztatása a Vaillant rendszerre a számú rendszerösszekapcsolásban leírtaknak megfelelően. 2. A K1 záró és K2 nyitó érintkezőből álló soros kapcsolást a flexotherm/flexocompact hőszivattyú S21-es EVU csatlakozójával kell összekötni. A K2-es záró érintkezőt az X41-es csatlakozó FB (multifunkciós bemenet) és OT (nullpont) pontjaira kell bekötni. 3. A K1 és K2 nyitó érintkezőből álló párhuzamos kapcsolást a külső VR 70 modul S2-es pontjával kell összekötni. A VR 70 modult a hőszivattyú mellett kell felszerelni és azt az ebus rendszerbe bekötni. Szabályozó panel megjelölt EVU bemenettel (S21) VR 70 alappanel megjelölt S2 bemenettel és ebus csatlakozóval Vaillant Saunier Duval Kft. 349 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

350 SG ready bekötés arotherm hőszivattyúval 1. Az átadási pont csatlakoztatása a Vaillant rendszerre a számú rendszerösszekapcsolásban leírtaknak megfelelően. 2. A K1 záró és K2 nyitó érintkezőből álló soros kapcsolást az EVU bemenettel kell összekötni. 3. A K2 záró érintkezőjét az ME bemenethez kell bekötni. 4. A K1 és K2 nyitó érintkezőből álló soros kapcsolást a külső VR 70 modul S2-es pontjával kell öszszekötni. A VR 70 modult a hőszivattyú mellett kell felszerelni és azt az ebus rendszerbe bekötni. Az arotherm tartozék (hidraulikus modul) vezérlőpanelje VR 70 alappanel megjelölt S2 bemenettel és ebus csatlakozóval Vaillant Saunier Duval Kft. 350 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

351 SG ready bekötés arotherm Split hőszivattyúval 1. Az átadási pont csatlakoztatása a Vaillant rendszerre a számú rendszerösszekapcsolásban leírtaknak megfelelően. 2. A K1 záró és K2 nyitó érintkezőből álló soros kapcsolást az arotherm Split hőszivattyú S21-es EVU csatlakozójával kell összekötni. A K2-es záró érintkezőt az X41-es csatlakozó FB (multifunkciós bemenet) és OT (nullpont) pontjaira kell bekötni. 3. A K1 és K2 nyitó érintkezőből álló párhuzamos kapcsolást a külső VR 70 modul S2-es pontjával kell összekötni. A VR 70 modult a hőszivattyú mellett kell felszerelni és azt az ebus rendszerbe bekötni. Szabályozó panel megjelölt EVU bemenettel (S21) VR 70 alappanel megjelölt S2 bemenettel és ebus csatlakozóval Vaillant Saunier Duval Kft. 351 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

352 Beállítások a multimatic 700 rendszerszabályozón a flexotherm, flexocompact, arotherm és arotherm Split számára - VRC700_ as rendszerséma - VRC700_ VR 70 konfiguráció, 1-es cím = 1 - VRC700_ Energiaszolgáltató = HSZ & KF KI - VRC700_ Multifunkciós bemenet = intelligens napelemes rendszer (PV) - VRC700_ PV puffer tartály ofszet = pl.: 10 K - VRC700_ Aktivált zóna = igen (zónára / HK B) - VRC700_ Kör típusa = állandó érték tartása (HK A számára) - VRC700_ Kör típusa = fűtés (HK B számára) - VRC 700_ Külső hőfok lekapcsolási határ = 21⁰C (azonos HK A-ra és HK B-re) - VRC700_ Nappali parancsolt előremenő hőmérséklet = pl.: 50⁰C (HK A számára) - VRC700_ Éjszakai parancsolt előremenő hőmérséklet = pl.: 0⁰C (HK A számára) - VRC700_ Üzemmód / fűtés = Nappal (zónára / HK A) További funkciók a VRC 700 szerelési útmutatójában leírtaknak megfelelően. Beállítás a flexotherm / flexocompact hőszivattyúkban Hűtés: hűtés KI Vaillant Saunier Duval Kft. 352 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

353 Rendszerpéldák flexotherm és flexocompact flexotherm VWF 57/4, VWF 87/4, VWF 117/4, VWF 157/4 és VWF 197/4 flexocompact VWF 58/4, VWF 88/4 és VWF 118/4 flexotherm / flexocompact hidraulikus felépítés Vaillant Saunier Duval Kft. 353 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

354 flexotherm / flexocompact elektromos huzalozás Vaillant Saunier Duval Kft. 354 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

355 arotherm VWL 55/3, VWL 85/3, VWL 115/2 és VWL 115/2 arotherm hidraulikus felépítés Vaillant Saunier Duval Kft. 355 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

356 arotherm elektromos huzalozás Vaillant Saunier Duval Kft. 356 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

357 arotherm Split, hidraulikus állomással VWL 35/5 AS, VWL 55/5 AS, VWL 75/5 AS, VWL 105/5 AS és VWL 125/5 AS + VWL IS arotherm Split hidraulikus felépítés Vaillant Saunier Duval Kft. 357 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

358 arotherm Split elektromos huzalozás Vaillant Saunier Duval Kft. 358 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

359 15.2 PV ready A napelemes rendszer által termelt felesleges áramot a hőszivattyúval is fel lehet használni. Ennek köszönhetően a nap által termelt villamos-energia nem csak a saját háztartásban hasznosul, hanem ezzel egyidejűleg a hőszivattyús technikának köszönhetően hatékonyan alakítható át és tárolható el hőenergia formájában. Ezáltal optimálisan használható a napelemes rendszer által termelt energia, valamint növelhető a megtermelt villamos energia saját felhasználása is. Ahhoz, hogy a hőszivattyút felesleges fotovoltaikus energia esetén célirányosan vezérelhessük, a PV ready funkció 1-es és 2-es kapcsolási állapotait használjuk. Működési mód Az 1-es és 2-es kapcsolási állapotokat egy lokális átadási pont továbbítja a Vaillant rendszer felé. Helyszíni átadási pont 1-es kapcsolási állapot (K1 = 0) normál működés Viselkedés: nincs korlátozás a hőszivattyú viselkedésére 2-es kapcsolási állapot (K1 = 1) bekapcsolási javaslat Viselkedés: a rendszer energiát a használati melegvíz-tárolóban tárol az egyszeri tároló-töltés kioldásával, egészen a szabályozón beállított kívánt hőmérsékletig. Ezután a berendezés a további energiát a pufferbe tölti (amennyiben az rendelkezésre áll), amíg a hőmérséklet el nem éri a szabályozón beállított parancsolt értéket. Melegvíz-készítés esetén a kényszer-feltöltés dominál a HMV készítés időprogramjával szemben. A beállított időablakon túl is végbemegy a HMV tároló feltöltése. Amennyiben nincs hőszükséglet és a 2-es kapcsolási állapot áll fenn, nem történik tároló-feltöltés a fűtési üzem közben. Bekötés flexotherm/flexocompact hőszivattyúval flexotherm/flexocompact hőszivattyúnál az X41-es csatlakozó FB és OT kapcsait a napelemes rendszer energia-menedzserének bekötésére használjuk (a szoftver-verziótól kezdve). Előtte azonban a Multifunkciós bemenet lekérdezésnél a beüzemelést végző szakembernek a PV értéket kell a multimatic 700-as szabályozón beállítania. A PV-funkció a VRC 700/2-es szabályozótól kezdve érhető el. Amennyiben a rendszerben van egy VR 70- es bővítő modul, akkor azon az S2-es szenzor bemenetnél egy áthidalást kell létesíteni. - Kösse rá az átadási pontot a rendszerre úgy, ahogy azt a as rendszerkapcsolási példa ismerteti - Bekapcsolási javaslat: a K2-es záró kontaktot az X41-es csatlakozó FB és OT kapcsaival kell összekötni - Opció: amennyiben rendelkezésre áll a VR 70-es bővítő modul, akkor az S2-es szenzor bemeneten egy áthidalást kell létrehozni Vaillant Saunier Duval Kft. 359 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete

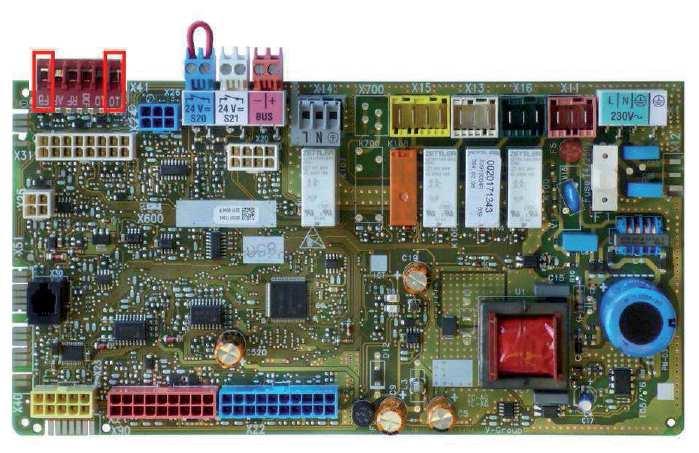

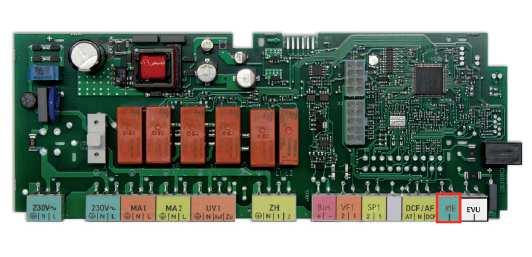

360 FB és OT kapcsok a szabályozó panelen Bekötés arotherm hőszivattyúval arotherm hőszivattyúnál a VWZ MEH 61, a VWZ AI vagy a VIH QW 190 vezérlőpaneljének ME multifunkciós bemenetét kell az energia-menedzser potenciál-mentes kontaktjával összekötni. A VWZ MEH 61 vezérlőpaneljének ME és EVU bemenete - Kösse rá az átadási pontot a rendszerre úgy, ahogy azt a es rendszerkapcsolási példa ismerteti - Bekapcsolási javaslat: a K2-es záró kontaktot az ME bemenettel kell összekötni Vaillant Saunier Duval Kft. 360 / 367. oldal Vaillant hőszivattyúk általános tervezési segédlete
