4. SZERSZÁMTENGELY IRÁNYULTSÁGOK

Átírás

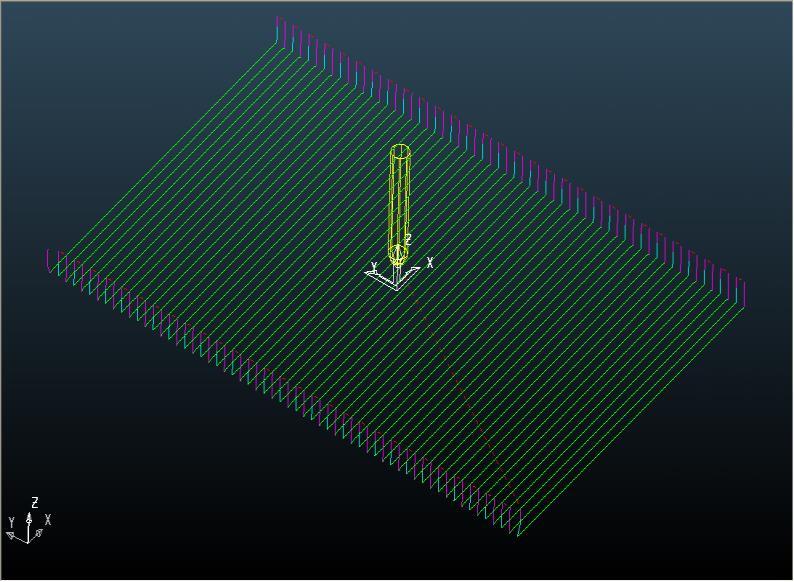

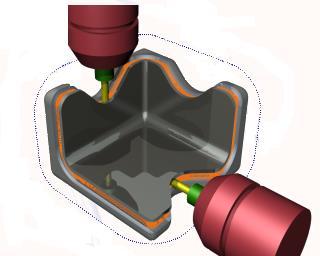

1 PowerMill Öttengelyes megmunkálás 4. Szerszámtengely irányultságok 4. SZERSZÁMTENGELY IRÁNYULTSÁGOK Meghatározás Folyamatos 5 tengelyes megmunkálás esetén, ahol a fej vagy/és asztal egyidejűleg forog a lineáris elmozdulás alatt, a PowerMill a szerszámtengely irányultságok és megmunkálási stratégiák széles választékával rendelkezik. Az öttengelyes megmunkálások túlnyomó többsége visszavezethető egy felfogásban végrehajtható 3D-s műveletek sorozatára. Azonban bizonyos esetekben, például alámart felületek megmunkálásánál, szükség lehet a szerszámok irányultságának megváltoztatására, mert e nélkül bizonyos felületek Z irányban nem lennének elérhetők. A különböző öttengelyes megmunkálási stratégiák alkalmazása esetén, hasonlóan a normál 3D-s megmunkálásokhoz, alapértelmezett alámarás ellenőrzés, valamint további opciók sora biztosítja, hogy elkerüljük a fej, orsó vagy a felfogó készülékek elemeinek ütközését Amennyiben gömbvégű szerszámot használunk, akkor az összes megmunkálási stratégiát alkalmazhatjuk öttengelyes megmunkálás esetén. Ugyanez egyenes vagy tóruszos szerszámok esetén már nem mondható el. A melléklet ábrán látható, hogy gömbvégű szerszám esetén a forgatás hatására a vezérelt pont ugyan változik, de a felület érintési pontja változatlan marad. (A szerszám forgácsolási pontja azonban változik!) Azonban tudnunk kell, hogy szerszámtengely döntéssel például Állandó Z simítás vagy Raszter simítási eljárás alkalmazva alámarást nem tudunk megmunkálni, csupán a szerszámhosszt tudjuk lerövidíteni, illetve magasabb vágósebességet tudunk elérni a szerszám forgácsolási pontjának áthelyezéssel. A szerszámtengely alap beállítása háromtengelyes megmunkálások esetén mindig függőleges. A szerszámtengely beállítása a Szerszámtengely ikon vagy a közvetlenül valamelyik Új szerszámpálya készítése ablakból érhető el. 4.1 PowerMill 9

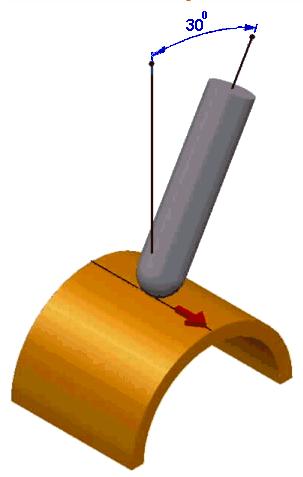

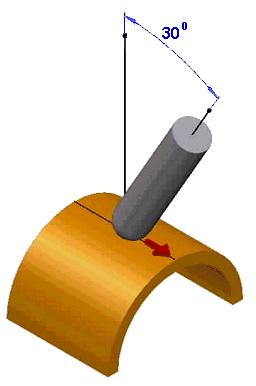

2 4. Szerszámtengely irányultságok PowerMill Öttengelyes megmunkálás Szerszámtengely irányultságok Vezető-elhajló szögirány A vezető szög a szerszámpálya érintő irányvektora és a szerszámpálya aktuális vetítési iránya (Pmill definíció: szerszámpálya normális felületi normális) által meghatározott síkban, a szerszámtengely és a vetítési irány által bezárt szöget jelenti. A vetítési irány megmunkálási stratégiánként változhat: Például raszter vagy állandó Z simítás esetén az aktuális koordinátarendszer Z irányával párhuzamos. Illesztett minta szerinti simítás esetén a felületi normálvektorral párhuzamos. Projekciós simítási stratégia egyenesre esetén az egyenesre merőleges iránnyal párhuzamos. stb. Az elhajló szög az előzőekben meghatározott síkra merőleges síkban, a szerszámpálya aktuális vetítési iránya és a szerszámtengely által bezárt szög. Pozitív az elhajló szög, ha a szerszámpálya irányába nézve a szerszám balra, negatív, ha jobbra dől. Vezető elhajló szög irányú tengelyelhelyezés előnyei: - Nagyobb kerületi sebesség érhető el a szerszámmal - Nincs szerszámcsúcs kopás - Rövidebb szerszámot használhatunk Vezető szög Elhajló szög Pozitív, negatív elhajló szög értelmezése PowerMill 9 4.2

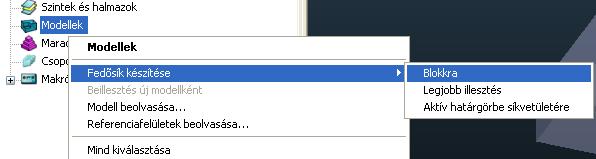

3 PowerMill Öttengelyes megmunkálás 4. Szerszámtengely irányultságok Mintapélda a vezető-elhajló szög értelmezésére Hozzunk létre egy blokk előgyártmányt a következő adatokkal Gyorsjárati pozíciók - Biztonsági zóna: Sík - Gyorsjárat típusa: Abszolút - Biztonsági zóna számítása: Beállás automatikusan Pálya kezdő- és végpontja - Típus: Blokk középen + Biztonsági zóna - Megközelítési távolság: 5 mm - Kiemelési távolság: 5 mm Hozzunk létre egy síkot a blokk Z0 magasságban. Hozzunk létre D10_GM néven egy 10 mm átmérőjű gömbvégű marót. Definiáljunk egy raszter minta szerinti simítást az alábbi adatokkal. 4.3 PowerMill 9

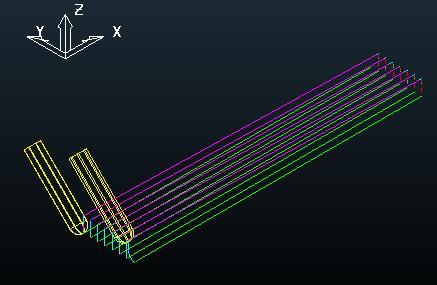

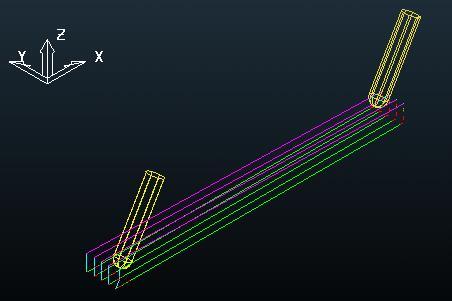

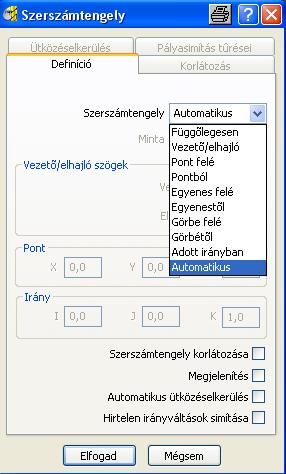

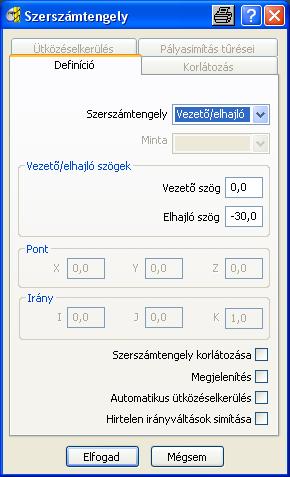

4 4. Szerszámtengely irányultságok PowerMill Öttengelyes megmunkálás Ha leszimuláljuk a szerszámpályát, akkor a következőt kapjuk. Nyissuk meg a Szerszámtengely ablakot és a vezetőszögre adjunk meg -30 fokot, fogadjuk el majd zárjuk be az ablakot. Leszimulálva a szerszámpályát, a kétirányú rendezési opció következtében, a szerszámtengely iránya a haladási iránytól függően váltakozik. Forgácsolástechnológiai szempontból a negatív vezető szög a kedvezőbb, mivel az anyaggal a gömb nagyobb átmérőjű része találkozik, ahol a forgácsolási sebesség nagyobb, mint nulla, szemben a pozitív vezetőszöggel történő döntéssel. Ha a Rendezés -t Egyirányú -ra állítjuk, akkor a szerszámtengely iránya nem változik. PowerMill 9 4.4

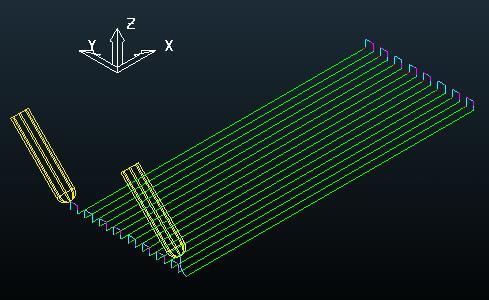

5 PowerMill Öttengelyes megmunkálás 4. Szerszámtengely irányultságok Most ismét nyissuk meg a Szerszámtengely ablakot és az elhajlószögre adjunk meg 45 fokot. Készítsünk egy másolatot az előző szerszámpályáról, majd állítsuk a Rendezés -t először Kétirányú -ra majd Egyirányú -ra. A szimuláció után az alábbi szerszámpályák keletkeznek. Két irányba rendezve Egy irányba rendezve Lehetőség van az egy irányba rendezett szerszámpálya esetén is váltakozó irányú szerszámpályát létrehozni, állandó irányú szerszámtengellyel. - A böngészőben jobb egérrel jelöljünk rá az egy irányú szerszámpályára. - A feltáruló ablakban a Szerkesztés majd az Újra rendezés parancsokat választva, az alábbi Pályaszegmens ablakot kapjuk. 4.5 PowerMill 9

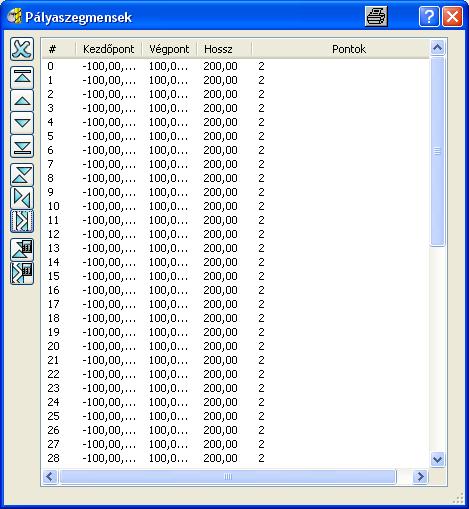

6 4. Szerszámtengely irányultságok PowerMill Öttengelyes megmunkálás - A kijelölés után klikkeljünk a Cikk-cakk: Váltakozó forgácsolási irány ikonra. Hatására az alábbi figyelmeztető üzenet jelenik meg, amit OK -val fogadjunk el. - A módosítás hatására a következő szerszámpálya jön létre. Vegyük észre, hogy most a szerszámpálya kétirányú lesz. Mintapélda 5 tengelyes, síkról történő projekciós simítás alkalmazására Töltsük be a 3plus2b.dgk modellt Hozzunk létre egy D15_GM néven egy 15 mm átmérőjű gömbvégű marót. A forgácsolóél mellett adjuk meg a szerszámszár és tartó méreteit is. Hozzunk létre egy blokkot és rögzítsük a globális koordinátarendszerhez - Megadás módja: Henger - Típusa: Modell - Tűrés: Ráhagyás: 0.0 Definiáljunk egy Felső_1 nevű koordinátarendszert a modell felső síkjának mértani közepére. Gyorsjárati pozíciók - Biztonsági zóna: Sík - Gyorsjárat típusa: Abszolút - Biztonsági zóna számítása: Beállás automatikusan PowerMill 9 4.6

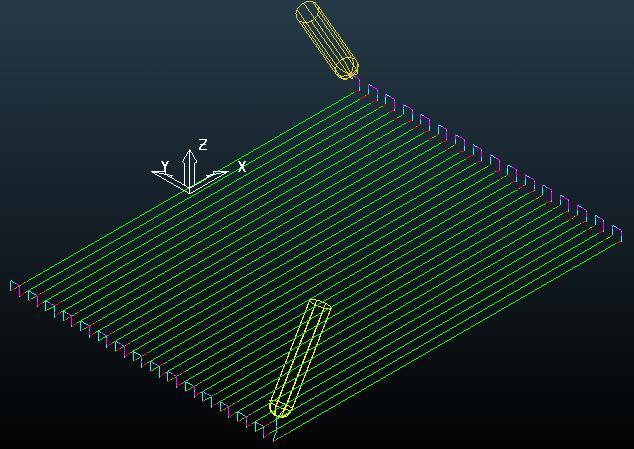

7 PowerMill Öttengelyes megmunkálás 4. Szerszámtengely irányultságok Pálya kezdő- és végpontja - Típus: Abszolút - Megközelítési távolság: 5 mm - Kiemelési távolság: 5 mm - Koordináták: X-100 Y0 Z10 (mindkettőnél) Szerszámtengely - Vezető szög: 0 - Elhajló szög: 0 (Így a tengelyirány megegyezik a megmunkálási stratégiában alkalmazott projekciós szöggel.) Be, ki- és átlépő mozgások - Pozíciók: Skim távolsága: 15 Relatív startpozíció: 5 - Belépések/Kilépések: Függőleges körív, Szög: 90, Sugár: 6 mm - Átlépések: Rövid/Hosszú/Alapérték: Skim Az Új szerszámpálya készítés menüből válasszuk a Projekciós simítás: síkról műveletet és adjuk meg az alábbi táblázatban szereplő technológiai adatokat. Végül a Végrehajt majd Elfogad parancsokkal fogadjuk el az adatokat. 4.7 PowerMill 9

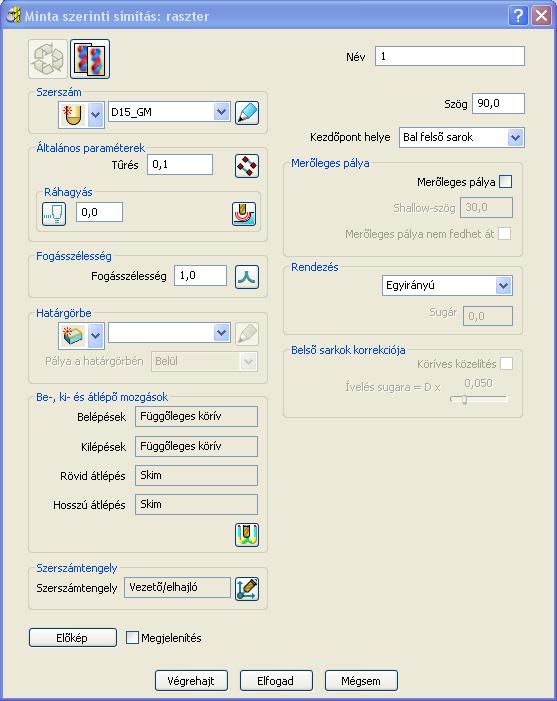

8 4. Szerszámtengely irányultságok PowerMill Öttengelyes megmunkálás A szimuláció utána a következő szerszámpálya keletkezik. Most nézzük meg és hasonlítsuk össze a Minta szerinti simítás: raszter megmunkálási stratégiával készült szerszámpályát. Elsőként hozzunk létre egy hasáb jellegű blokkot, a mellékelt ábrán szereplő adatokkal. Az Új szerszámpálya készítés menüből válasszuk ki a fent említett műveletet, és adjuk meg az alábbi táblázatban szereplő technológiai adatokat. A böngészőben a Szerkesztés majd az Újra rendezés parancsokat választva kétirányú pályát állíthatunk elő. PowerMill 9 4.8

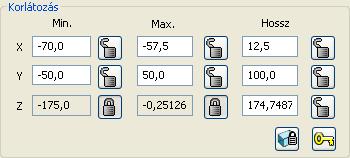

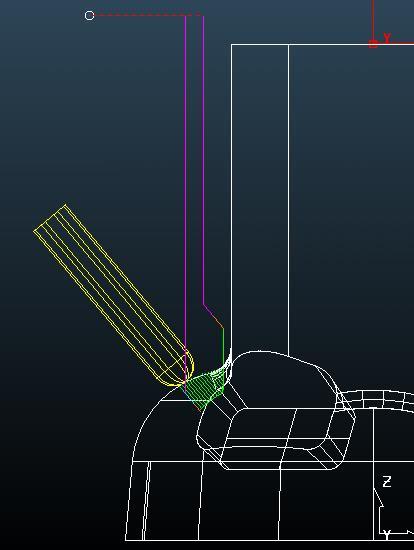

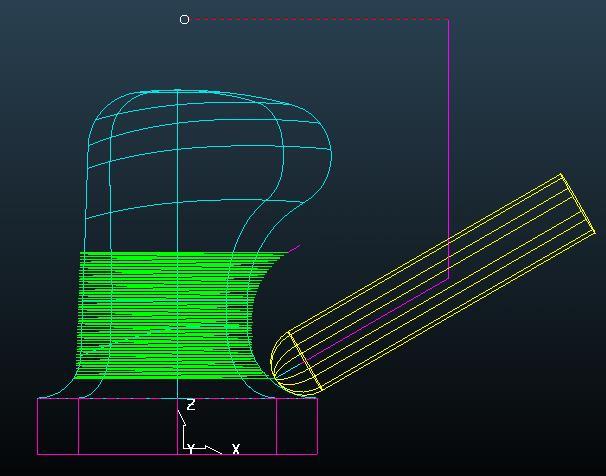

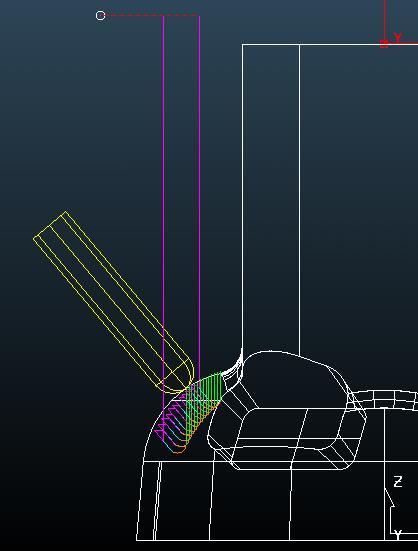

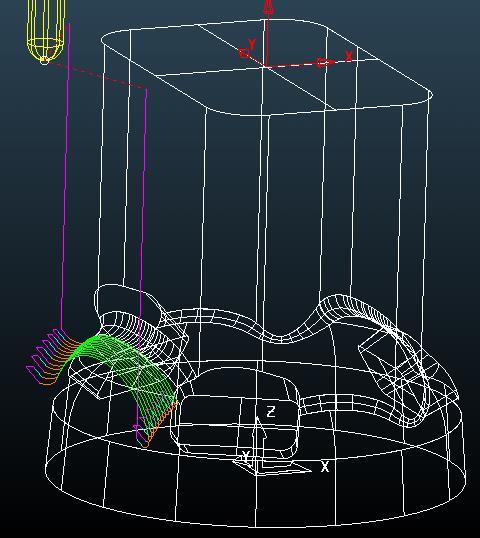

9 PowerMill Öttengelyes megmunkálás 4. Szerszámtengely irányultságok A szimuláció utána a következő szerszámpálya keletkezik. Ha összehasonlítjuk az előző két eljárással készült szerszámpályát, akkor láthatjuk, hogy a szerszámtengely mindkét esetben ugyanazon szöghelyzetben van. A tengelyhelyzetet a projekciós simítás esetén a 50 -os elevációs szög valamint a 0 -ra állított elhajló és vezető szög, míg a raszter simítás estén a 40 -ra állított elhajló szög definiálja. Projekciós simítás Raszter simítás 4.9 PowerMill 9

10 4. Szerszámtengely irányultságok PowerMill Öttengelyes megmunkálás Mintapélda felület 5 tengelyes, egyenesről történő projekciós simítás alkalmazására Töltsük be a joint5axis.dgk modellt Hozzunk létre egy D25_GM néven egy 25 mm átmérőjű gömbvégű marót. A forgácsolóél mellett adjuk meg a szerszámszár és tartó méreteit is. Hozzunk létre egy blokkot és rögzítsük a globális koordinátarendszerhez - Megadás módja: Hasáb - Típusa: Modell - Tűrés: Ráhagyás: csak X és Y tengelyeken 15.0 mm Gyorsjárati pozíciók - Biztonsági zóna: Sík - Gyorsjárat típusa: Abszolút - Biztonsági zóna számítása: Beállás automatikusan Pálya kezdőpontja - Típus: Blokk közepén + biztonsági zóna - Megközelítési távolság: 5 mm Pálya végpontja - Típus: Utolsó pontban + biztonsági zóna - Kiemelési távolság: 5 mm Szerszámtengely - Vezető szög: 0 - Elhajló szög: -30 Be, ki- és átlépő mozgások - Pozíciók: Skim távolsága: 45 Relatív startpozíció: 10 - Belépések/Kilépések: Nincs - Átlépések: Rövid/Hosszú/Alapérték: Skim Az Új szerszámpálya készítés menüből válasszuk a Projekciós simítás: egyenesről műveletet és adjuk meg az alábbi táblázatban szereplő technológiai adatokat. Végül a Végrehajt majd Elfogad parancsokkal fogadjuk el az adatokat. PowerMill

11 PowerMill Öttengelyes megmunkálás 4. Szerszámtengely irányultságok Eredményül a következő szerszámpályát kapjuk PowerMill 9

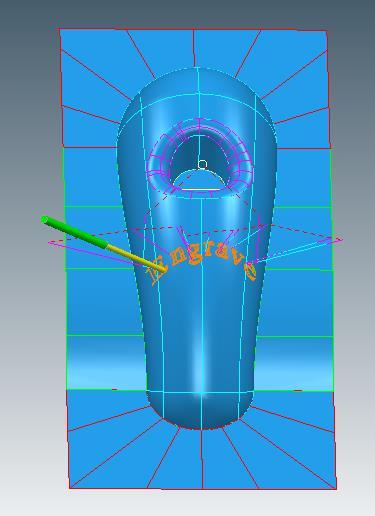

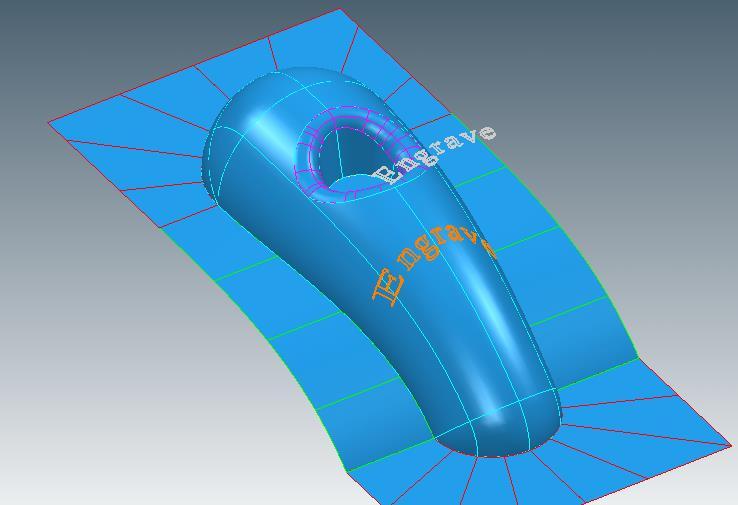

12 4. Szerszámtengely irányultságok PowerMill Öttengelyes megmunkálás Mintapélda 5 tengelyes gravírozásra, illesztett minta szerinti simítás alkalmazásával Töltsük be a cowling.dgk modellt Hozzunk létre egy D2GM néven egy 2 mm átmérőjű gömbvégű marót. A forgácsolóél mellett adjuk meg a szerszámszár és tartó méreteit is. Hozzunk létre egy blokkot és rögzítsük a globális koordinátarendszerhez - Megadás módja: Hasáb - Típusa: Modell - Tűrés: Ráhagyás: nincs Gyorsjárati pozíciók - Biztonsági zóna: Sík - Gyorsjárat típusa: Abszolút - Biztonsági zóna számítása: Beállás automatikusan Pálya kezdőpontja - Típus: Blokk közepén + biztonsági zóna - Megközelítési távolság: 5 mm Pálya végpontja - Típus: Utolsó pontban + biztonsági zóna - Kiemelési távolság: 5 mm Szerszámtengely - Vezető szög: 0 - Elhajló szög: 0 Be, ki- és átlépő mozgások - Pozíciók: Skim távolsága: 5 Relatív startpozíció: 5 - Belépések/Kilépések: Nincs - Átlépések: Rövid/Hosszú/Alapérték: Biztonsági A böngészőben a hozzunk létre egy új mintát, majd a Beillesztés ablakban, Fájl.. funkció segítségével olvassuk be az Engrave.dgk szöveget. PowerMill

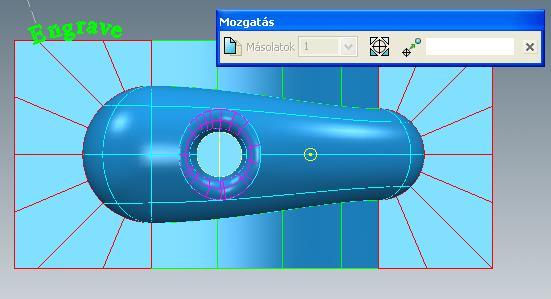

13 PowerMill Öttengelyes megmunkálás 4. Szerszámtengely irányultságok Az így megjelenő mintát a Szerkesztés menüben a Görbeszerkesztő funkció segítségével mozgassuk majd forgassuk el az ábrán látható pozícióba. 1. Mozgatás (abs.): X70 Y0 Z50 2. Forgatás (Z tengely körül): 90 A mintát a Szerkesztés menüben az Illesztés modellre.. funkció segítségével vetítsük a modellre. A vetítés iránya a modell felületi normálisainak irányába történik, így felületen létrejött minta magával viszi felületi normálisait PowerMill 9

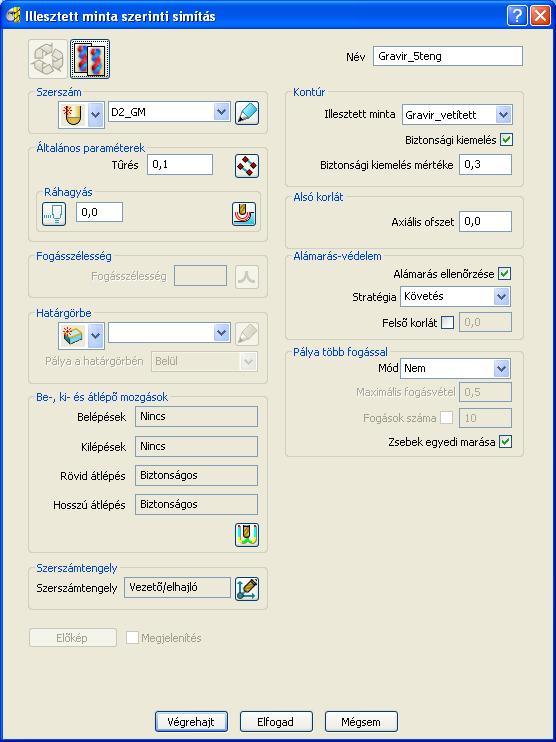

14 4. Szerszámtengely irányultságok PowerMill Öttengelyes megmunkálás Az Új szerszámpálya készítés menüből válasszuk a Illesztett minta szerinti simítás műveletet és adjuk meg az alábbi táblázatban szereplő technológiai adatokat. Végül a Végrehajt majd Elfogad parancsokkal fogadjuk el az adatokat. Mivel az illesztett minta esetén a vetítési irány megegyezik a felületi normálisok irányával, mind a vezető mind pedig az elhajló szöget nullára adjuk meg. Így a gravírozás során a szerszámtengely iránya mindig merőleges lesz a felületre. PowerMill

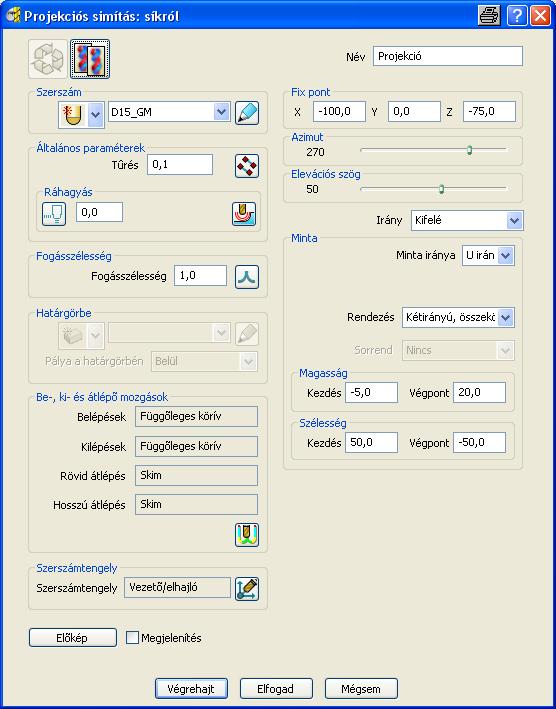

15 PowerMill Öttengelyes megmunkálás 4. Szerszámtengely irányultságok Pont felé ponttól szögirány Lehetővé teszi, hogy a megmunkálás során a szerszám tengelye mindig egy a felhasználó által definiált fix pont felé vagy attól kifelé mutasson. A megmunkálás során, miközben a szerszám tengelyszöge folyamatosan változik, a szerszámgépfej jelentősen, addig a szerszám csúcsa viszonylag minimálisat mozdul el. A pont felé mutató tengelyelhelyezést elsősorban konkáv (domború), míg a pontból mutató konvex (homorú) fazonú alkatrészekhez alkalmazható. Mintapélda 5 tengelyes, pontból történő projekciós simítás alkalmazására Töltsük be a joint5axis.dgk modellt Hozzunk létre egy D25_GM néven egy 25 mm átmérőjű gömbvégű marót. A forgácsolóél mellett adjuk meg a szerszámszár és tartó méreteit is. Hozzunk létre egy blokkot és rögzítsük a globális koordinátarendszerhez - Megadás módja: Hasáb - Típusa: Modell - Tűrés: Ráhagyás: csak X és Y tengelyeken 15.0 mm Gyorsjárati pozíciók - Biztonsági zóna: Sík - Gyorsjárat típusa: Abszolút - Biztonsági zóna számítása: Beállás automatikusan 4.15 PowerMill 9

16 4. Szerszámtengely irányultságok PowerMill Öttengelyes megmunkálás Pálya kezdőpontja - Típus: Blokk közepén + biztonsági zóna - Megközelítési távolság: 5 mm Pálya végpontja - Típus: Utolsó pontban + biztonsági zóna - Kiemelési távolság: 5 mm Szerszámtengely - Pont felé: X0 Y0 Z50 Be, ki- és átlépő mozgások - Pozíciók: Skim távolsága: 45 Relatív startpozíció: 10 - Belépések: Vízszintes körív, Szög: 90, Sugár: 6 mm - Kilépések: Függőleges körív, Szög: 90, Sugár: 6 mm - Nyújtások ki és belépésnél: Érintő egyenes, Hossz: 30mm - Átlépések: Rövid/Hosszú/Alapérték: Skim Az Új szerszámpálya készítés menüből válasszuk a Projekciós simítás: pontból műveletet és adjuk meg az alábbi táblázatban szereplő technológiai adatokat. Végül a Végrehajt majd Elfogad parancsokkal fogadjuk el az adatokat. Azimut szög: függőleges szög, az XY síktól (0 ) a Z tengely irányába mért szög. Elevációs szög: vízszintes szög az XY sík +X (0 ) tengelyétől mérve. PowerMill

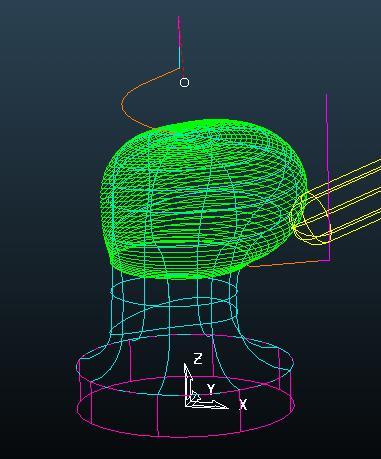

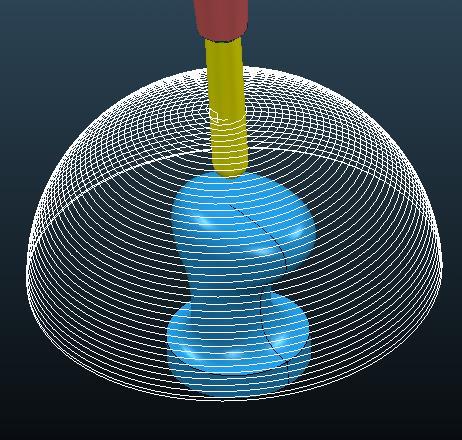

17 PowerMill Öttengelyes megmunkálás 4. Szerszámtengely irányultságok Ha egy pont alakú fényforrásból a gömb felületén lévő mintázatot a modellre vetítettük, akkor szimuláció eredményeképpen a következő szerszámpályát kapjuk. Megjegyzés: Vegyük észre, hogy a szerszámtengely irányultságát meghatározó pont 20 mm-rel alatta van a pont projekció középpontjának, ami biztosítja, hogy a szerszámtengely az asztal felett szöget bezáró helyzetben maradjon végig a megmunkálás alatt, elkerülve így az esetleges ütközést PowerMill 9

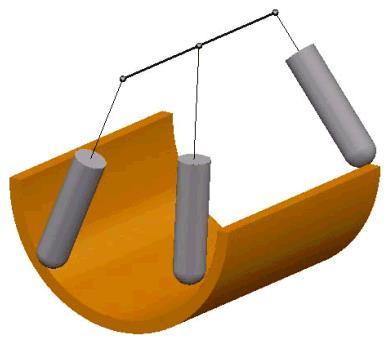

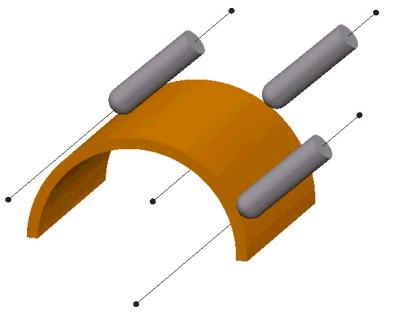

18 4. Szerszámtengely irányultságok PowerMill Öttengelyes megmunkálás Egyenes felé egyenestől szögirány Lehetővé teszi, hogy a megmunkálás során a szerszám tengelye mindig egy a felhasználó által definiált fix egyenes felé vagy attól kifelé mutasson. A megmunkálás során, miközben a szerszám tengelyszöge folyamatosan változik, a szerszámgépfej jelentősen, addig a szerszám csúcsa viszonylag minimálisat mozdul el. A pont felé mutató tengelyelhelyezést elsősorban konkáv (domború), míg a pontból mutató konvex (homorú) fazonú alkatrészekhez alkalmazható. Segítségével csökkenthető a szerszám hossza. Egyenes felé szögirány Egyenestől szögirány Mintapélda 5 tengelyes, egyenesből történő projekciós simítás alkalmazására Töltsük be a from-line-model.dgk modellt Hozzunk létre egy D12_GM néven egy 12 mm átmérőjű 55 mm hosszú gömbvégű marót. A forgácsolóél mellett adjuk meg a szerszámszár és tartó méreteit is. A szerszámkinyúlás 90 mm legyen. Alsó átmérő Felső átmérő Hossz Szerszámszár 12 mm 12 mm 40 mm Szerszámtartó 1 25 mm 40 mm 40 mm Szerszámtartó 2 40 mm 40 mm 60 mm Hozzunk létre egy blokkot és rögzítsük a globális koordinátarendszerhez - Megadás módja: Hasáb - Típusa: Modell - Tűrés: Ráhagyás: 0 mm Gyorsjárati pozíciók - Biztonsági zóna: Sík - Gyorsjárat típusa: Abszolút - Biztonsági zóna számítása: Beállás automatikusan PowerMill

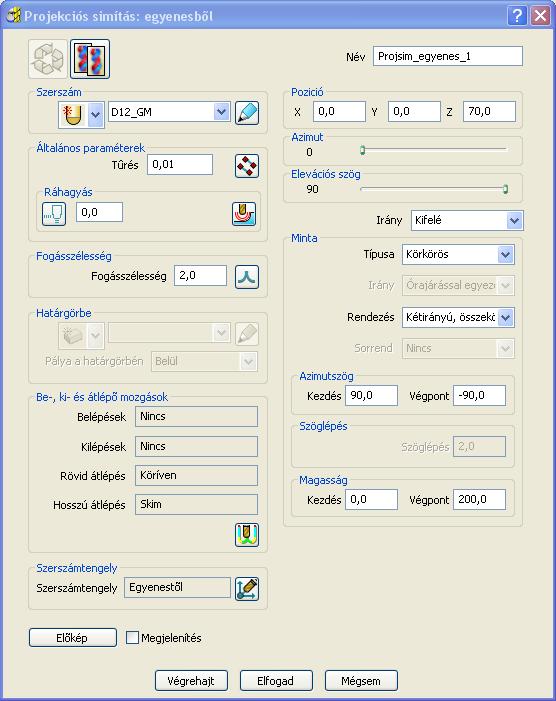

19 PowerMill Öttengelyes megmunkálás 4. Szerszámtengely irányultságok Pálya kezdő és végpontja - Típus: Blokk közepén + biztonsági zóna - Megközelítési-kiemelési távolság: 5 mm Be, ki- és átlépő mozgások - Pozíciók: Skim távolsága: 5 Relatív startpozíció: 5 - Belépések: nincs - Kilépések: nincs - Nyújtások ki és belépésnél: nincs - Átlépések: Rövid: körív Hosszú/Alapérték: Skim Az Új szerszámpálya készítés menüből válasszuk a Projekciós simítás: egyenesből műveletet és adjuk meg az alábbi táblázatban szereplő technológiai adatokat. Végül a Végrehajt majd Elfogad parancsokkal fogadjuk el az adatokat. Az egyenes egységvektorának az iránya A pont, amelyen átmegy az egyenes PowerMill 9

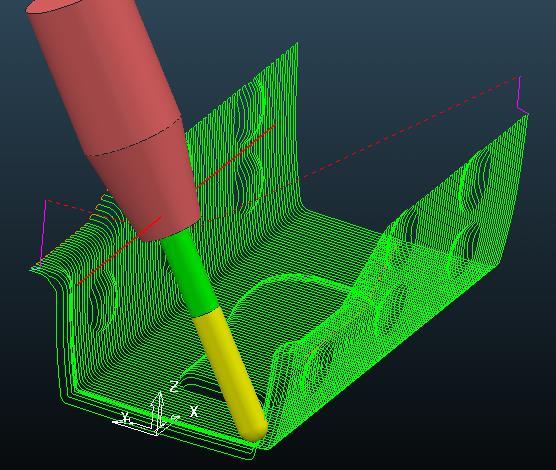

20 4. Szerszámtengely irányultságok PowerMill Öttengelyes megmunkálás Miután egy egyenes fényforrással a henger palástján lévő mintázatot a modellre vetítettük, a következő szerszámpálya keletkezik. Szerszám egyenes szögiránya Simítási stratégia PowerMill

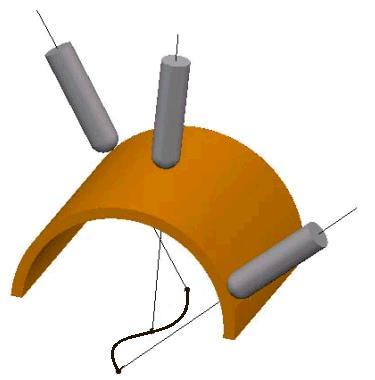

21 PowerMill Öttengelyes megmunkálás 4. Szerszámtengely irányultságok Görbe felé görbétől szögirány Lehetővé teszi, hogy a megmunkálás során a szerszám tengelye mindig egy a felhasználó által definiált fix görbe felé vagy attól kifelé mutasson. A görbe mindig egy szegmensből álló minta lesz. A megmunkálás során, miközben a szerszám tengelyszöge folyamatosan változik, a szerszámgépfej jelentősen, addig a szerszám csúcsa viszonylag minimálisat mozdul el. A pont felé mutató tengelyelhelyezést elsősorban konkáv (domború), míg a pontból mutató konvex (homorú) fazonú alkatrészekhez alkalmazható. Segítségével a szerszámok hossza, valamint a forgó és billenő tengelyek túlzott kilengései is csökkenthetők. Görbe felé szögirány Görbétől szögirány Mintapélda 5 tengelyes, felületről történő projekciós simítás alkalmazására Töltsük be az impeller.dgk modellt Hozzunk létre egy üres mintát, és nevezzük el Görbe_2 -nek. Válasszuk ki a modellen a lapát egyik felületét, majd a Beszúr és a Modell parancsokat alkalmazva olvassuk be az üres mintába. A Görbeszerkesztő -vel a külső élt kivéve távolítsuk el a minta többi szegmensét, majd toljuk el X irányban 15 mm-t. Hozzunk létre egy D3_GM néven egy 3 mm átmérőjű 35 mm hosszú gömbvégű marót. A forgácsolóél mellett adjuk meg a szerszámszár és tartó méreteit is. A szerszámkinyúlás 50 mm legyen. Alsó átmérő Felső átmérő Hossz Szerszámszár 3 mm 3 mm 25 mm Szerszámtartó 1 10 mm 15 mm 50 mm Szerszámtartó 2 15 mm 15 mm 60 mm Hozzunk létre egy blokkot - Megadás módja: Henger - Típusa: Modell - Tűrés: Ráhagyás: 0 mm 4.21 PowerMill 9

22 4. Szerszámtengely irányultságok PowerMill Öttengelyes megmunkálás Gyorsjárati pozíciók - Biztonsági zóna: Sík - Gyorsjárat típusa: Abszolút (Biztonsági poz.: 25 mm/start poz.: 15 mm) - Biztonsági zóna számítása: Beállás automatikusan Pálya kezdőpontja - Típus: Blokk közepén + biztonsági zóna - Megközelítési távolság: 5 mm Pálya végpontja - Típus: Utolsó pontban + biztonsági zóna - Kiemelési távolság: 5 mm Szerszámtengely - Szerszámtengely: Görbétől /Görbe_2 Be, ki- és átlépő mozgások - Pozíciók: Skim távolsága: 25 Relatív startpozíció: 15 - Belépések: Vízszintes körív, Szög: 90, Sugár: 6 mm - Kilépések: Vízszintes körív, Szög: 90, Sugár: 6 mm - Nyújtások ki és belépésnél: nincs - Átlépések: Rövid/Hosszú/Alapérték: Skim A Nézet Eszközsorok bekapcsolása Parancsablak parancssorozat segítségével nyissuk meg a parancsablakot, és írjuk be a következő parancsokat: EDIT SURFPROJ AUTORANGE OFF EDIT SURFPROJ RANGEMIN 1 EDIT SURFPROJ RANGEMAX 1 (A parancssor csak a 1mm-rel a kiválasztott felület körül engedélyezi a vetítést.) Válasszuk ki referencia felületnek a megmunkálandó lapát belső felületét, majd az Új szerszámpálya készítés menüből kiválasszuk a Projekciós simítás: felületről műveletet és adjuk meg az alábbi táblázatban szereplő technológiai adatokat. Végül a Végrehajt majd Elfogad parancsokkal fogadjuk el az adatokat. A referencia felületnek kiválasztott lapát belső felülete. PowerMill

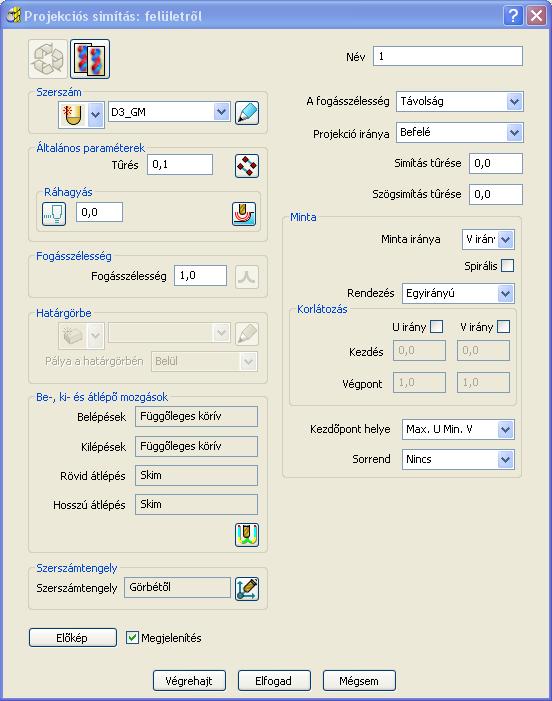

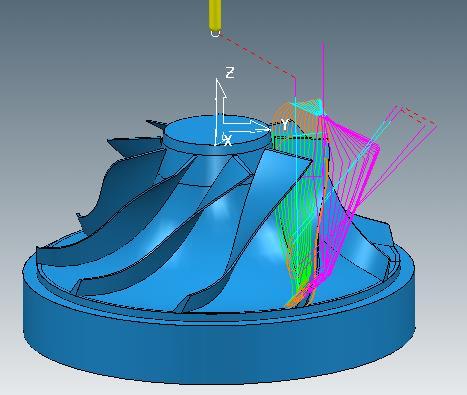

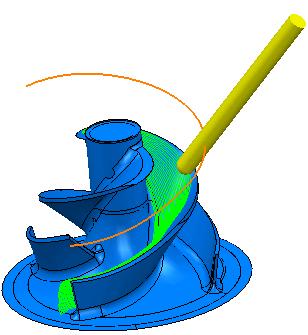

23 PowerMill Öttengelyes megmunkálás 4. Szerszámtengely irányultságok Miután egy felület jellegű fényforrással a mintázatot a modellre vetítettük, a következő szerszámpálya keletkezik. Simítási stratégia (mintázat) 4.23 PowerMill 9

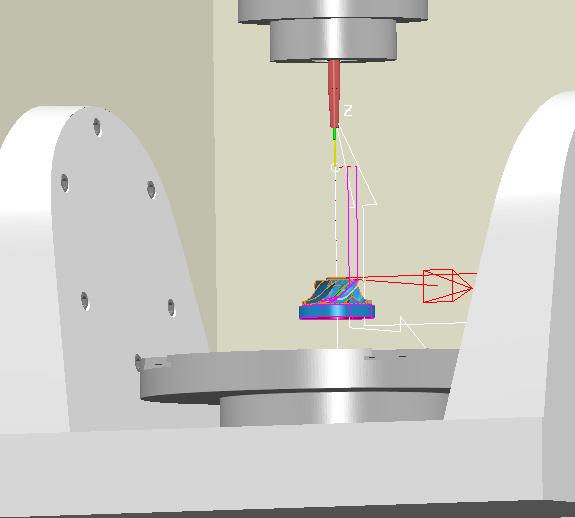

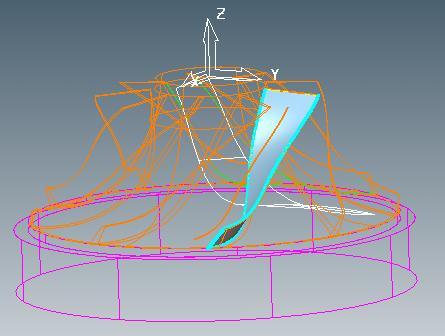

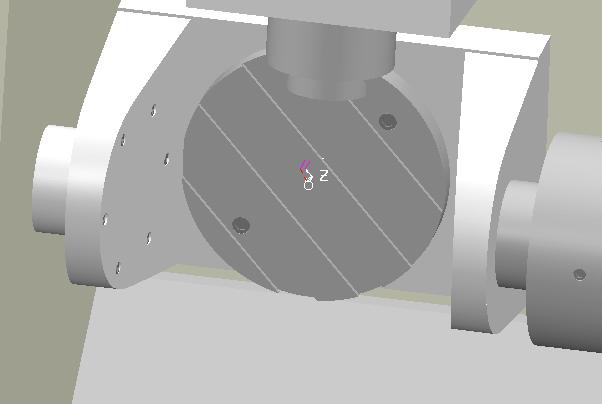

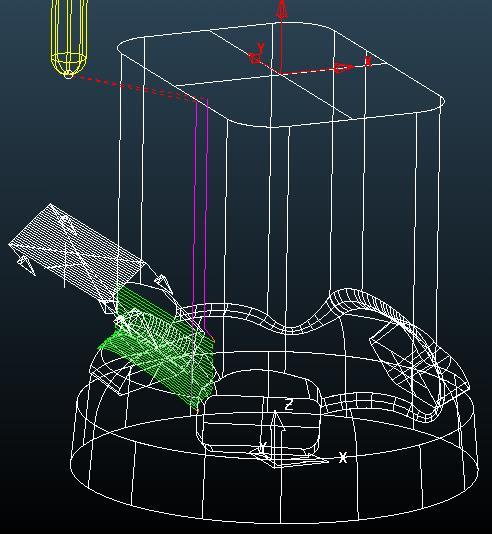

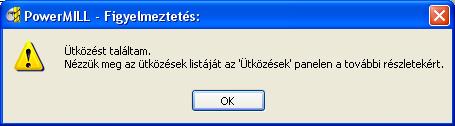

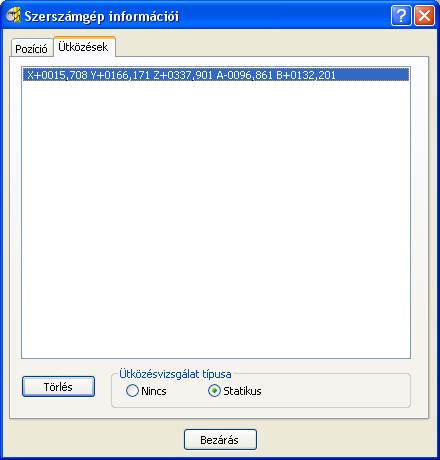

24 4. Szerszámtengely irányultságok PowerMill Öttengelyes megmunkálás Az animációhoz válasszuk a mazak.mtd nevű szerszámgép modellt. Mivel a globális koordinátarendszer a járókerék felső síkján van, a munkadarab a körasztalon belülre kerül, ami nyilvánvalóan a mindjárt a szimuláció elején ütközést okoz. Ezt a PowerMill azonnal jelzi is. Ha az animációs eszközsor Szerszámgép információinak megjelenítése ikonra klikkelek, akkor megjeleníthetem az ütközési pozíciókat. Ha ezek közül valamelyikre rájelölök, a szerszámgép az adott ütközési pozícióba kerül. Az ütközésmentes megmunkáláshoz a munkadarabot ki kell emelni az asztalból. Ezt a modell eltolásával tehetjük meg. Toljuk el Z irányban 250 mm-rel a modellt a globális koordinátarendszerben, majd egy hasonló eltolással hozzunk létre egy lokális koordinátarendszert a modell felső síkjára (). Mivel a modell új pozícióba került, a szerszámtengely szögirányt meghatározó Görge_1 mintát is toljuk el az eredeti globális koordinátarendszerben. Aktivizáljuk az új lokális koordinátarendszert, és ismételjük meg az előzőekben már ismertetett lépéseket. (A gyorsjárat pozíciók ablakban ne feledkezzünk meg megadni a Nullpont_1 új lokális koordinátarendszert.) PowerMill
