1 PowerMill 2. Megmunkálási környezet beállítása 2. MEGMUNKÁLÁSI KÖRNYEZET BEÁL- LÍTÁSA Mielőtt hozzákezdenénk az aktuális szerszámpálya generáláshoz, a PowerMill adta lehetőségek segítségével a lehető legtöbb információt kell összegyűjtenünk a megmunkálandó modellről. Az alábbiakban összefoglaltunk néhány lehetőséget az információképzéshez illetve beállításhoz. - Modell mérése: Hol vannak rések a felületek között, illetve mekkora belső sugarakkal rendelkezik a modell. - Modell árnyékolása: A minimális rádiusz és oldalferdeség meghatározásához. - Modell orientálása, ha kedvezőtlen pozícióban kerül importálásra (mozgatás, forgatás) Ezek figyelembevételével szerszámpálya generálása előtt a következő műveleteket kell elvégezni. 1. Modell betöltése a PowerMill-be. 2. Modell nézeti beállítása 3. Modell tájolása az aktuális koordinátarendszer körül 4. Információgyűjtés a modellről: minimális sugár/oldalferdeség 5. Modell mérése 6. Nyersdarab definíciója 7. Szerszám és szerszámtartó definiálása 8. Előtolás fordulatszám megadása 9. Gyorsjárati mozgások 10. Szerszám kezdőpontja 11. Pályapontok elosztásának megadása Összeállította: Szűcs Ferenc okl. gépészmérnök 2.1

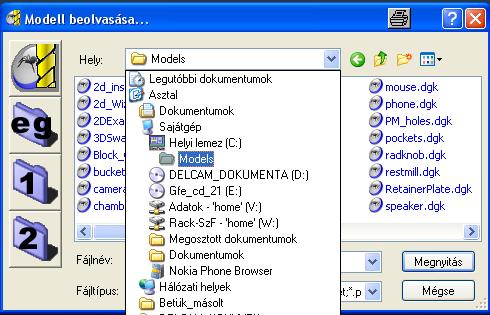

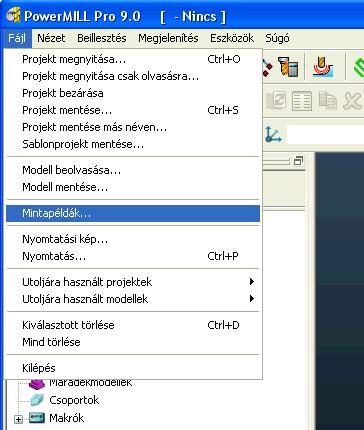

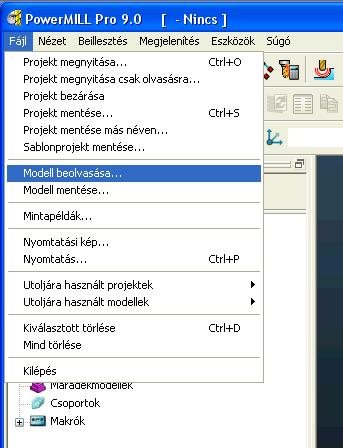

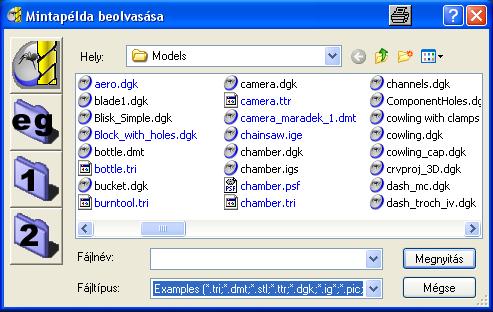

2 2. Megmunkálási környezet beállítása PowerMill 2.1 Modell betöltése a PowerMill-be. A modell beolvasása kétféle könyvtárból történhet. Az egyik mintamodell a másik pedig a munkamodell könyvtár. Mintamodellek A PowerMill a mintamodell könyvtárt a telepítésekor automatikusan hozza létre. A mintamodellek betöltése a Fájl menü Mintapéldák eszközsorából történhet. A könyvtár közvetlen hozzáférését a ikon segítheti Munkamodellek A munkamodell könyvtárt szabadon hozhatjuk létre, amelyben elhelyezhetjük a megmunkálásra váró modelljeinket. A Fájl menü Modell beolvasása eszközsorából történő könyvtármegnyitás után kiválaszthatjuk a betöltendő modellt. 2.2 Összeállította: Szűcs Ferenc okl gépészmérnök

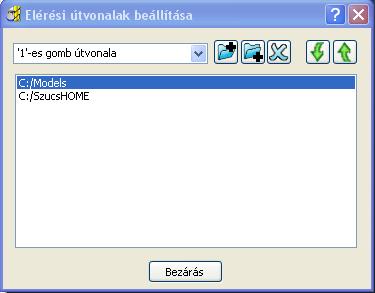

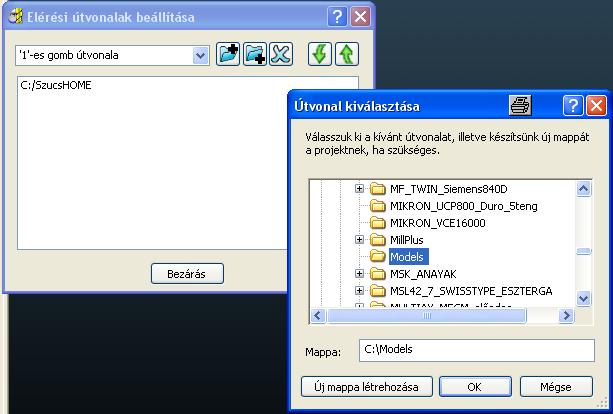

3 PowerMill 2. Megmunkálási környezet beállítása Alternatívaként, a gyakrabban használt modellek eléréséhez lehetőség van a könyvtárak elérési útvonalának felhasználó által definiált billentyűkhöz rendelésére. Segítségükkel a célkönyvtár elérése felgyorsítható. A hozzárendelés menete a következő: Menüsor -ból válasszuk az Eszközök Elérési útvonalak beállítása menüpontot. Az 1-es gomb útvonala kiválasztását követően a ikon lenyomása után megnyíló böngészőben válasszuk ki a célkönyvtárt, majd az OK-val hagyjuk jóvá. Az így definiált könyvtár a beállítási ablak első sorában fog megjelenni, ami egyben az aktuális hozzárendelést is jelenti. Az előző folyamatot megismételhetjük a 2-s gombra is. A beállítási ablakban szereplő ikonok jelentése. Elérési útvonal hozzáadása a lista elejéhez vagy végéhez Elérési útvonalak előre hátra mozgatása Elérési útvonal törlése Összeállította: Szűcs Ferenc okl. gépészmérnök 2.3

4 2. Megmunkálási környezet beállítása PowerMill (teljes méret) ikont. Hatására a teljes mo- A modell betöltése után nyomjuk le a dell látható lesz a grafikus ablakban. 2.2 Modell nézeti beállítása A modellt a jó megértéshez (méret/ablak) célszerű különböző nézőpontokból megjeleníteni. Ehhez alkalmazzuk az ISO1/ISO2/ISO3/ISO4 nézőpontokat, illetve a különböző oldalnézeteket: Ezek beállítása történhet gyorsbillentyűkkel vagy nézet ikonokkal. Nézőpont gyorsbillentyűk CTR + az alábbi numerikus billentyűk. ISO4 Oldal nézet ISO1 Felül Hátul nézet Elől nézet ISO3 Oldal nézet ISO2 Nézőpont ikonok Felül nézetek: Oldal nézetek: Elől nézetek: ISO nézetek: 2.4 Összeállította: Szűcs Ferenc okl gépészmérnök

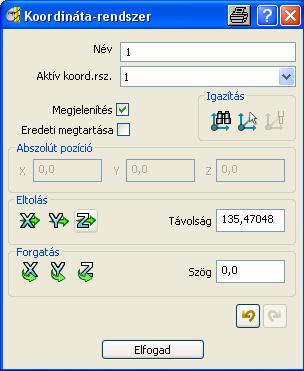

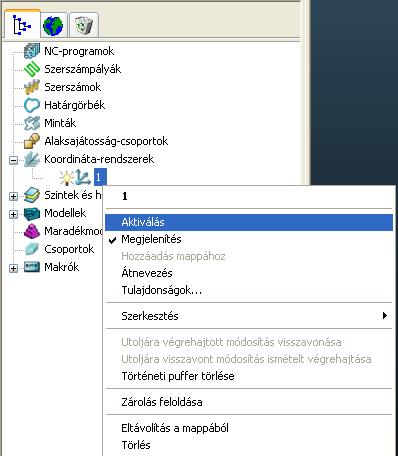

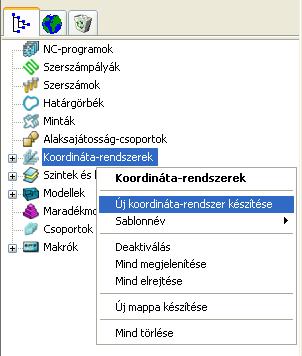

5 PowerMill 2. Megmunkálási környezet beállítása 2.3 Modell tájolása az aktuális koordinátarendszer körül A modell tájolására két lehetőség adódik: Koordinátarendszer készítése Modell transzformáció (mozgatás, forgatás, léptékezés, tükrözés, stb.) Koordinátarendszer készítése (a koordinátarendszert manipuláljuk) A böngészőben jobb egérrel kattintsunk a Koordináta-rendszerek menüpontra, majd válasszuk az Új koordináta-rendszer készítése parancsot. A feltáruló ablakban a koordinátarendszer transzformációk különböző lehetőségei állnak rendelkezésre: Igazítás Nézethez Kijelölt elemhez (felületi normális) Szerszámtengelyhez Abszolút eltolás (Abszolút pozíció) Relatív eltolás (Eltolás távolság/kiválasztott tengelyen) Forgatás (Kiválasztott tengely körül) Az új koordinátarendszer adatainak definiálása után az Elfogad ikonnal zárjuk be az ablakot. A böngészőben jobb egérrel az elkészült koordinátarendszerre kattintva a feltáruló ablakban aktivizálhatjuk az új koordinátarendszert. Összeállította: Szűcs Ferenc okl. gépészmérnök 2.5

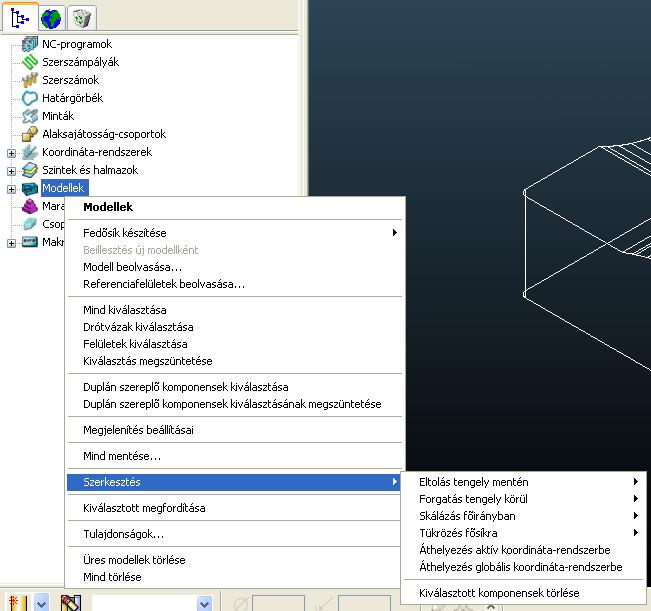

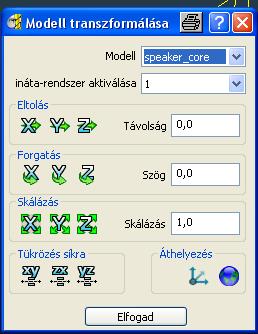

6 2. Megmunkálási környezet beállítása PowerMill Modell transzformáció (munkadarabot manipuláljuk) A böngészőben jobb egérrel kattintsunk a Modellek menüpontra, majd válasszuk a Szerkesztés parancsot. A feltáruló ablakban a modell transzformációk különböző lehetőségei állnak rendelkezésre: Eltolás tengely mentén: X/Y/Z Forgatás tengely körül: X/Y/Z Skálázás fő irányban: X/Y/Z/ Minden irányban Tükrözés fősíkra: YZ/XZ/XY Áthelyezés az aktív koordináta rendszerbe Áthelyezés a globális koordináta rendszerbe Az adott transzformáció értékét a kiválasztott tengelyen egy feltáruló ablakban adhatjuk meg, amit a pipára kattintva fogadunk el. A megadott transzformáció azonnal végrehajtásra kerül. 2.6 Összeállította: Szűcs Ferenc okl gépészmérnök

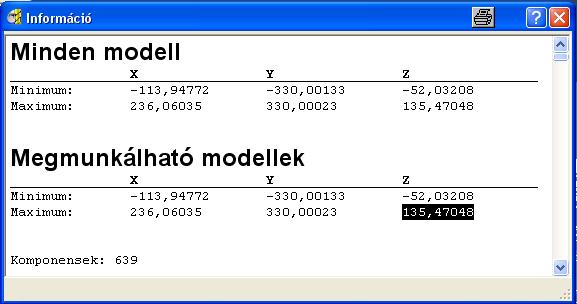

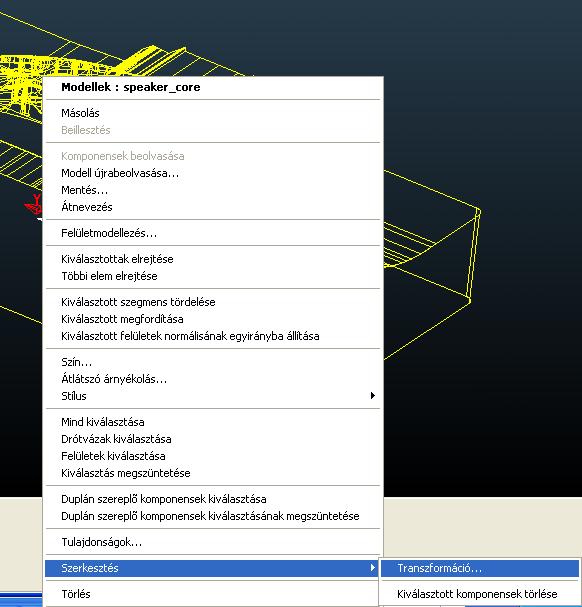

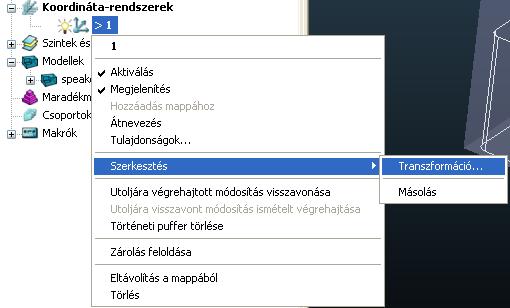

7 PowerMill 2. Megmunkálási környezet beállítása Megjegyzés: Hasonló eredményre jutunk, ha a modell kijelölése után jobb egérrel a modellre kattintunk, és a feltáruló ablakban a Szerkesztés parancs után a Transzformáció"-t válasszuk. A világ illetve az aktuális koordinátarendszerhez kapcsolódó modellméretek kiolvasása. A böngészőben jobb egérrel kattintsunk a Modellek menüpontra, majd a feltáruló ablakból válasszuk a Tulajdonságok parancsot. A megjelenő táblázatból például a MAXZ értékét a kijelölés után a CTRL+C (érték másol) segítségével ki tudjuk másolni, majd a Koordinátarendszer transzformáció c. fejezetben leírtak szerint megnyitom a Koordinátarendszer ablakot, és a CTRL+V segítségével a bemásolom a Távolság beviteli ablakba, majd Z irányú növekményes koordinátarendszer eltolást hajtok végre. Összeállította: Szűcs Ferenc okl. gépészmérnök 2.7

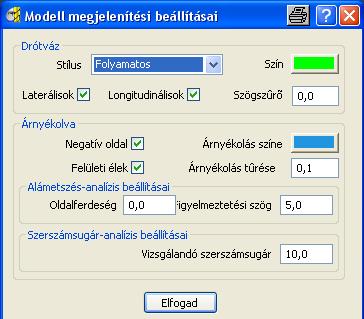

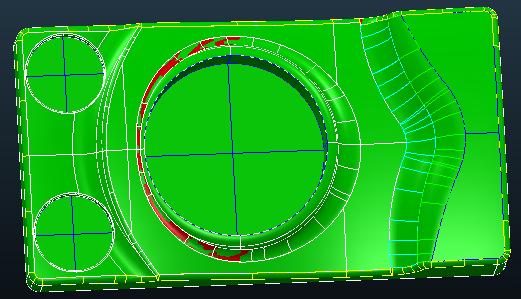

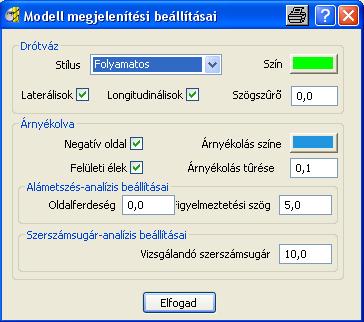

8 2. Megmunkálási környezet beállítása PowerMill 2.4 Információgyűjtés a modellről: minimális sugár/oldalferdeség A szerszámok definiálása valamint a szerszámpályák generálása előtt hasznos tudni, hogy mennyi a minimális lekerekítési ív sugara vagy a fal ferdesége a modellen, illetve, hogy van-e alámetszés. A két árnyékolási opcióval a minimális sugár és oldalferdeség szempontjából vizuálisan ellenőrizhetjük a modellt. Megjegyzés: A PowerMill csak felület ( dgk.iges) típusú modellek esetén képes elvégezni a vizsgálatot, mivel csak ezek tartalmaznak felületi normálisokat. A dmi és.tri típusú háromszögmodellekbe a felületi normálisok csak opcionálisan kerülnek be. Modell legkisebb belső sugarának ellenőrzése Minimális sugár a modell azon belső sugara, amely kisebb, mint a vizsgálandó szerszámsugár. A modell árnyékolása során ezek a felületetek piros színnel jelennek meg. Adjuk meg a minimális szerszámsugárt. A Megjelenítés menüjéből válasszuk ki a Modell megjelenítés beállításai parancsot, majd az ablakban adjuk meg a vizsgálandó szerszámsugár értékét. Jelenítsük meg a modellt szerszámsugáranalízis árnyékolással. Beállítottnál kisebb belső sugárral rendelkező felületek piros színnel jelennek meg a modellen. 2.8 Összeállította: Szűcs Ferenc okl gépészmérnök

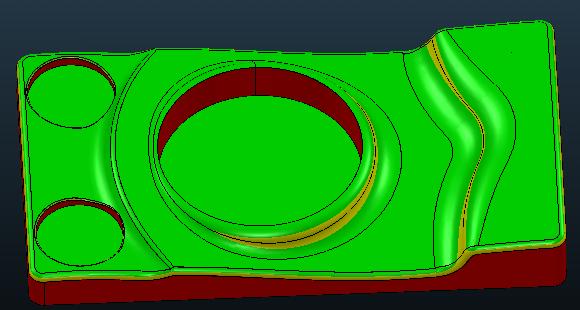

9 PowerMill 2. Megmunkálási környezet beállítása Modell oldalferdeségének ellenőrzése A felület meredekségi szöge mindig a modell aktuális koordinátarendszerének XY síkja és a felületi normális által bezárt szög. A szög pozitív, ha a bezárt szöget, legrövidebb forgatási szöget figyelve, negatív, ha avval megegyező irányú forgatással kapjuk. (Mindig az XY síkot [0 ] forgatjuk a felületi normális felé!!!) A modell az árnyékolás során három színnel jelenik meg (vörös/zöld/sárga). mdb. felület < alámetszési szög mdb. felület > figyelmeztetési szög figyelmeztetési szög > mdb. felület > alámetszési szög Vörös színnel jelölt felületek Zöld színnel jelölt felületek Sárga színnel jelölt felületek Adjuk meg az alámetszési és a figyelmeztetési oldalferdeséget. A Megjelenítés menüjéből válasszuk ki a Modell megjelenítés beállításai parancsot, majd az ablakban adjuk meg az alámetszés analízis szögértékeit. Jelenítsük meg a modellt alámetszésanalízis árnyékolással. A modell felületei az előbbi táblázatban megadott feltételeknek megfelelő színekkel fognak megjelenni. Figyelmeztetési és az alámetszési szög közötti felületek (zöld) Figyelmeztetési szög feletti felületek (zöld) Alámetszési szög alatti felületek (vörös) Összeállította: Szűcs Ferenc okl. gépészmérnök 2.9

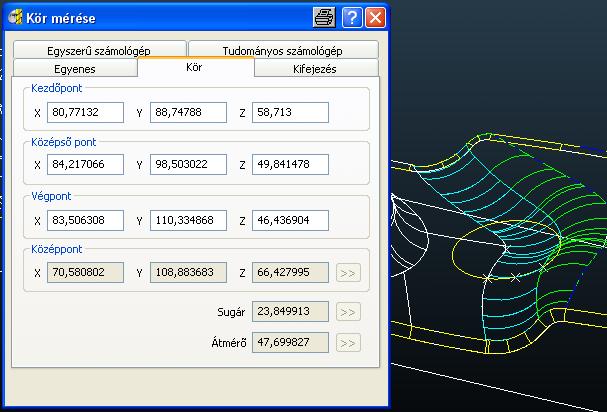

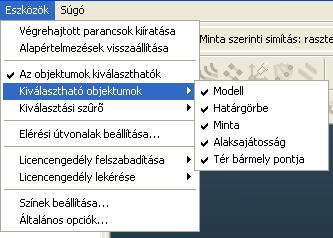

10 2. Megmunkálási környezet beállítása PowerMill 2.5 Modell mérése Időnként szükségünk lehet a modell egyes jellemezőinek méreteire. A mérés során pontok, egyenesek és ívek méreteit, koordinátáit tudjuk meghatározni. Elsőként állítsuk be a kiválasztható objektumok körét. Az Eszköz menüből válasszuk ki a Kiválasztható objektumok parancsot. Az itt megjelenő ablakban bejelölhetjük a kiválasztható objektumokat. A fő eszközsorban jelöljünk rá a számológép és mérőke ikonra: Hatására a képernyőn egy ablak jelenik meg, amely egyenesek, és körívek mérését teszi lehetővé Összeállította: Szűcs Ferenc okl gépészmérnök

11 PowerMill 2. Megmunkálási környezet beállítása 2.6 Nyersdarab definíciója Annak az előgyártmánynak a méretét határozza meg, amelyből a kész alkatrészt lehet kimunkálni. Megadás módjai (nyersdarab körvonalának definiálása) a következők lehetnek: Hasáb: Akkor célszerű választani, ha az előgyártmány alakja merőleges falakkal határolt téglatest, amelynek testátlójában lévő pontjai megadhatók maximum és minimum koordinátákkal. Ha csak a modell egy részét választom ki, akkor a számítási művelet csak a modell ezen részére korlátozódik. Picture-fájl: Akkor célszerű választani, ha az előgyártmány alakja valamely 2D-s kontúrból kihúzással képezhető. A kontúrt.pic fájlban kell elmenteni, amelynek zártnak kell lenni, egy komponensből kell hogy álljon és nem metszheti önmagát. A nyersdarab definiálásakor csak a MINZ és MAXZ értéket kell megadni. A fájlt a Blokk (Előgyártmány) ablakából, a ikont lenyomva tudjuk behívni. Megjegyzés: A.pic fájlt állíthatunk elő, például határgörbe vagy minta fájlban történő elmentésével. 3D-s modell: Akkor célszerű választani, ha az előgyártmány alakja bonyolult formájú, amelyet csak 3D-s háromszög modellel tudunk megadni. Ilyen például, ha előforgácsolást végeztünk a darabon. A háromszög modellt tartalmazó fájlt a Blokk (Előgyártmány) ablakából, a ikont lenyomva tudjuk behívni. Határgörbe: Akkor célszerű választanai, ha az alkatrész csak egy bizonyos területét kívánjuk megmunkálni, amely definiálható egy 2D-s kontúrgörbével. Henger: Henger alakú előgyártmányok definiálására. Befoglaló méret számítása: Tűrés: A befoglaló méret számítási pontosságát határozza meg. Akkor használjuk, ha egy dgk vagy más fájlból származó felületmodell befoglaló méreteit számítjuk. Túlfedés: Segítségével a meghatározott befoglaló méreteket egy megadott távolsággal meg lehet növelni azokban az irányokban, amelyek nincsenek lezárva. Célja lehet például, hogy körbe tudjuk marni a nyersdarabot. Típus: Itt adhatjuk meg, hogy a nyersdarab magasságának számítása mi alapján történjen. Modell: a PMill a modell teljes vagy csak a kijelölt felületét fogja figyelembe venni a blokkszámítás során. Határgörbe Mintaelem Pálya mintája Alaksajátosság Megjelenítés: A blokk megjelenítés ki bekapcsolását szabályozza. Összeállította: Szűcs Ferenc okl. gépészmérnök 2.11

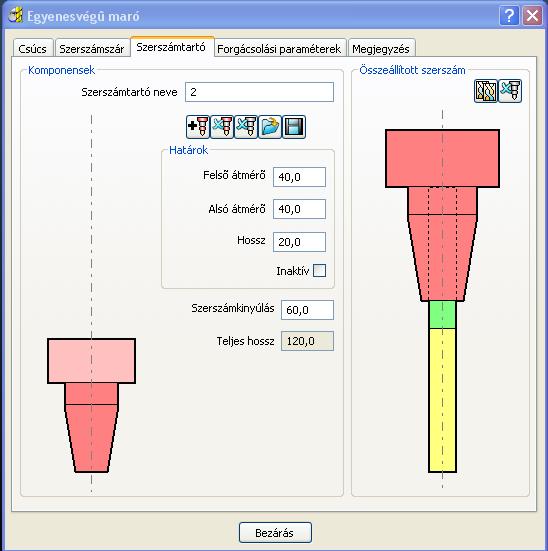

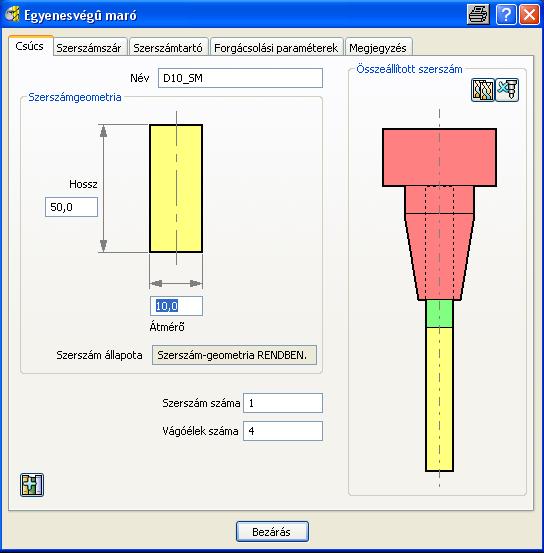

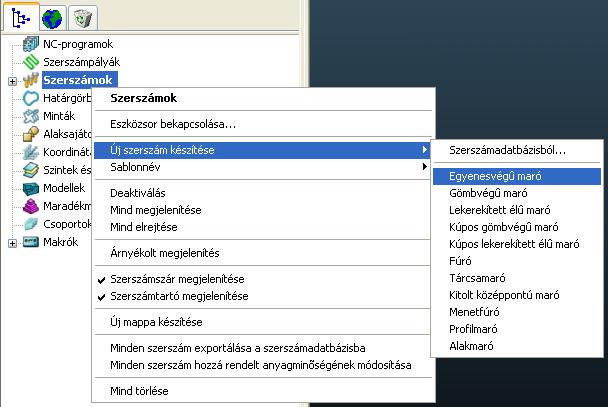

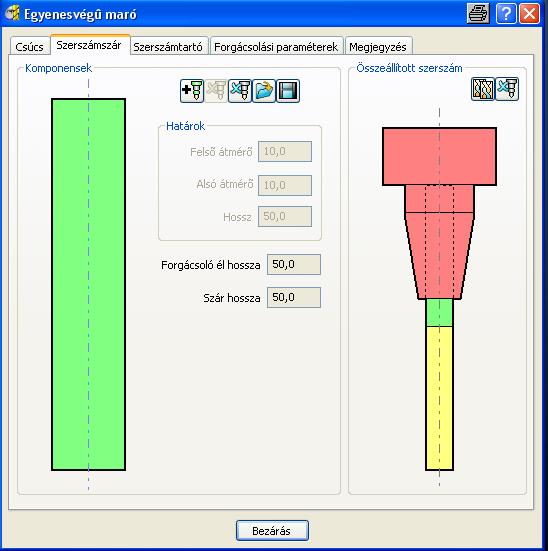

12 2. Megmunkálási környezet beállítása PowerMill A Blokk (Előgyártmány) ablaka a fő eszközsorban található meg ikonnal nyitható Blokk törlése Blokk zárolása a globális koordinátarendszerhez. Az egyes irányok zárolása Blokk befoglaló éleinek hosszértékei. Blokk befoglaló méreteinek XYZ koordinátái. Zárolt mezők feloldása A kiterjedés összes mezejének zárolása. 2.7 Szerszám és szerszámtartó definiálása A szerszámok és szerszámtartók definiálásának indítására két lehetőség van. Az egyik a böngésző a másik a szerszámeszközsor. A PowerMill mindkét esetben ugyanazt táblázatot nyitja meg, azonban a szerszámeszközsorban lehetőséget van egy gyorsabb szerszámdefiniálásra is. Szerszámdefiniálás böngészőből A böngészőben jobb egérrel kattintsunk rá a Szerszámok sorra, majd a feltáruló ablakból válasszuk az Új szerszám készítése parancsot. Az itt feljövő ablakból válasszuk ki a megfelelő szerszámtípust. Az így megnyíló táblázatban adjuk meg a szerszám és a tartó adatait: Szerszámtartó (piros) Szerszámszár (zöld) Forgácsoló él (sárga) 2.12 Összeállította: Szűcs Ferenc okl gépészmérnök

13 PowerMill 2. Megmunkálási környezet beállítása A böngészőben ezen a néven jelenik meg a szerszám A PP ezt a számot írja be a programba. Összeállította: Szűcs Ferenc okl. gépészmérnök 2.13

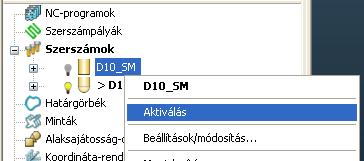

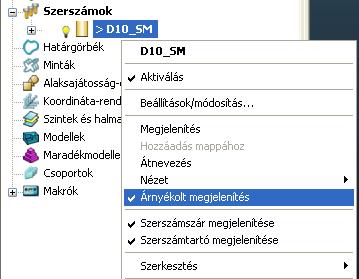

14 2. Megmunkálási környezet beállítása PowerMill Szerszámdefiniálás szerszámeszközsorból A szerszámeszköz-sorban bal egérrel kattintsunk a ikonra, majd a megjelenő szerszámikonok közül válasszuk ki a megfelelő szerszámtípust. A kiválasztás után megjelenő ablakban megadhatjuk, az előző oldalon már ismertetett módon, a szerszám és a szerszámtartó adatit. Szerszám árnyékolt megjelenítés Szerszám aktiválása Amennyiben a böngészőben több szerszám szerepel, akkor az adott szerszámpálya generáláshoz szükséges szerszámot aktiválni kell. A böngészőben jobb egérrel kattintsunk rá a használni kívánt szerszámra, majd a feltáruló ablakból válasszuk az Aktiválás parancsot Összeállította: Szűcs Ferenc okl gépészmérnök

15 PowerMill 2. Megmunkálási környezet beállítása 2.8 Előtolás fordulatszám megadása Az előtolást megadhatjuk az aktuális szerszámnál vagy a szerszámpályánál különkülön, de beolvashatjuk adatbázisból is. Most csak az egyedi előtolás megadással foglalkozunk, az adatbázisból történő forgácsolási adatbetöltést később tárgyaljuk. (13. Szerszámadatbázis c fejezet). A fő eszközsorban bal egérrel kattintsunk rá a Forgácsolási paraméterek ikonra, majd a feltáruló ablakban adjuk meg a forgácsolási paramétereket. A kézzel megadott technológia adatok átszámolása a Végrehajt parancscsal kezdeményezhető. Az adatok elfogadása és a táblázat bezárása az Elfogad paranccsal történik. A PowerMill az így elfogadott forgácsolási paramétereket azonnal hozzárendeli az éppen aktuális szerszámpályához. Az adatok megadása kézzel történik A kézzel megadott (pl. vágósebesség) adatból a Pmill automatikusan határozza meg a programban szereplő forgácsolási adatot (pl. orsófordulatszám) Összeállította: Szűcs Ferenc okl. gépészmérnök 2.15

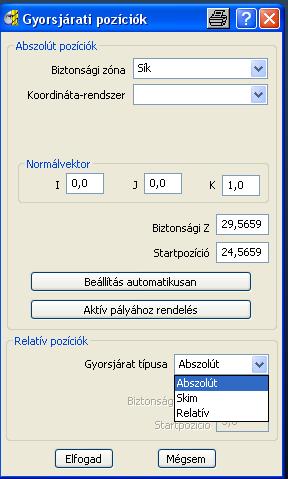

16 2. Megmunkálási környezet beállítása PowerMill 2.9 Gyorsjárati mozgások megadása (nagyoló szerszámpályák esetén) A gyorsjárati magasságok táblázat biztosítja azt, hogy a gyorsjárati mozgások a munkadarab feletti biztonságos magasságban történjenek. A Z bizt. az a magasság, amelyen a szerszám biztonsággal tud gyorsjárattal haladni a munkadarab vagy a felfogóelemek felett. Megadása lehet abszolút vagy relatív. A Zstart az a magasság ameddig a szerszám gyorsjárattal lemerül, mielőtt fogásvételi előtolási sebességre vált. Megadása lehet abszolút vagy relatív. A PowerMill a gyorsjárati mozgást szaggatott piros, a fogásvételi mozgást halványkék, a forgácsoló mozgást pedig folyamatos zöld vonallal jeleníti meg. Zbizt Zstart Gyorsjárat Bemerülés Forgácsolás A fő eszközsorban bal egérrel kattintsunk rá a Gyorsjárati pozíciók ikonra, majd a feltáruló ablakban adjuk meg a vagy Zbizt Zstart forgácsolási paramétereket és/vagy adjuk meg a gyorsjárati mozgások típusát a hozzátartozó paraméterekkel. Az adatok elfogadása és a táblázat bezárása az Elfogad paranccsal történik Összeállította: Szűcs Ferenc okl gépészmérnök

17 PowerMill 2. Megmunkálási környezet beállítása A gyorsjárati mozgások típusai Abszolút: ZbiztA (Abszolút) = Blokk mag. + ZstarR + ZbiztR ZstarA (Abszolút) = Blokk mag. + ZstarR Relatív SKIM: A gyorsjárati mozgás a szerszám pillanatnyi Z megmunkálási magasságától a (ZstarR + ZbiztR ) távolságra emel ki és végzi el a gyorsjárati pozícionálást, majd gyorsjárattal megközelíti a következő fogásvételi ponttól számított ZstarR síkot. ZbiztR (Relatív) ZstarR (Relatív) Relatív: A szerszám gyorsjárati pozícionálása a Zbizt magasságon történik, majd gyorsjárattal megközelíti a következő fogásvételi ponttól számított ZstarR síkot. ZbiztA ZstarR Gyorsjárati mozgások típusainak összefoglalása Relatív SKIM esetén tudjuk megadni Típus FÖL ÉS ÁTLÉPŐ G0 MOZGÁS LEFELÉ TARTÓ G0 MOZGÁS ZbiztA ZbiztR ZstarA ZstarR Abszolút x x SKIM x x Relatív x x Megjegyzés: Az Aktív pályához rendelés paranccsal a megadott értékeket az éppen aktív szerszámpályához tudjuk rendelni. Így az utólagos módosításokat azonnal aktivizálni tudjuk. A Beállítás automatikusan ikon lenyomva a gyorsjárati mozgások az Abszolút típusnál elmondottak szerint alakulnak. Összeállította: Szűcs Ferenc okl. gépészmérnök 2.17

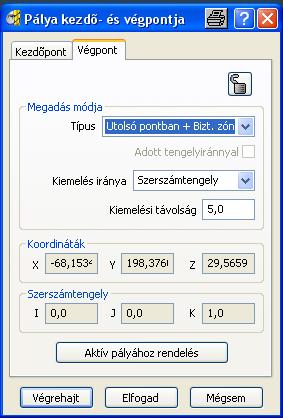

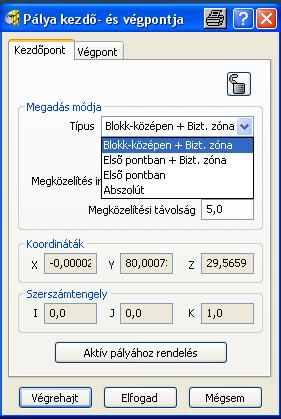

18 2. Megmunkálási környezet beállítása PowerMill 2.10 Szerszám kezdő és végpontjának megadása Segítségével adhatjuk meg a szerszám helyét a szerszámpálya kezdő és végpontjában. A fő eszközsorban bal egérrel kattintsunk rá a Pálya kezdő és végpontja ikonra, majd a feltáruló ablakban adjuk kezdő és végpont definiálásához szükséges paramétereket. Az adatok elfogadása és a táblázat bezárása az Elfogad paranccsal történik., akkor csak a Koordináták és a Szer- Megadás módja: (ha zárom a lakatot számtengely ablakok élnek. Típus: Blokk-közepén + Bizt. zóna: Hatására a szerszámpálya kezdő ill. végpontjának XY koordinátája a blokk közepe, Z pedig a Zbizt (ZbiztA = Blokk mag. + ZstarR + ZbiztR ) magasság lesz. Első pontban + Bizt zóna: Hatására a kezdő ill. végpont XY koordináták a pálya kezdő ill. végpontjába, Z-ben pedig a Zbizt (ZbiztA = Blokk mag. + ZstarR + ZbiztR ) magasságba kerülnek. Első pont: Hatására a kezdő ill. végpont XY koordináták a pálya kezdő ill. végpontjától a Megközelítés távolság ill. a Kiemelés távolság mezőben megadott értékkel megnövelt pozícióba kerülnek. Abszolút: Hatására a kezdő ill. végpont XY koordináták a Koordináták ablakban megadott abszolút pozícióba kerülnek Összeállította: Szűcs Ferenc okl gépészmérnök

19 PowerMill 2. Megmunkálási környezet beállítása Megközelítés, ill. kiemelés iránya: Szerszámtengely: Az első forgácsolási pont megközelítése és az utolsóból történő kiemelés az aktuális szerszámtengely mentén történik. Normálvektor: Az első forgácsolási pont megközelítése és az utolsóból történő kiemelés a felületi normálvektor mentén történik. Érintőleges: Az első forgácsolási pont megközelítése és az utolsóból történő kiemelés a pályára érintőleges irányban történik. Sugár: Az első forgácsolási pont megközelítése és az utolsóból történő kiemelés az aktuális szerszámtengelyre merőleges irányban történik. Ha bejelöljük az Adott tengelyiránnyal opciót, akkor a Szerszámtengely ablakban az I/J/K paraméterek módosíthatók lesznek. Így megváltoztathatjuk a szerszám orientációját. Megjegyzés: Az Aktív pályához rendelés paranccsal a megadott értékeket az éppen aktív szerszámpályához tudjuk rendelni. Így az utólagos módosításokat azonnal aktivizálni tudjuk. Összeállította: Szűcs Ferenc okl. gépészmérnök 2.19

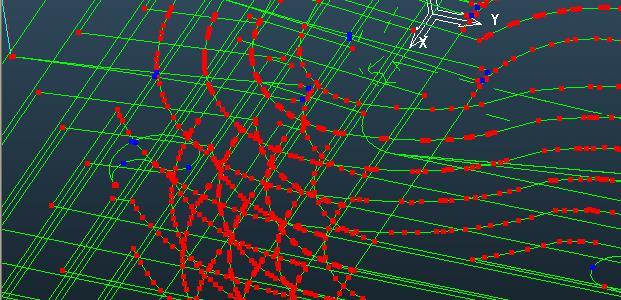

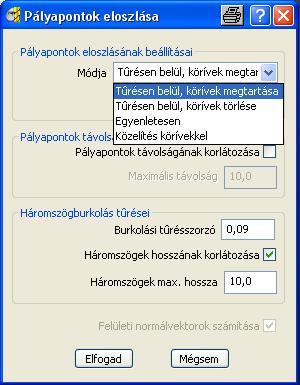

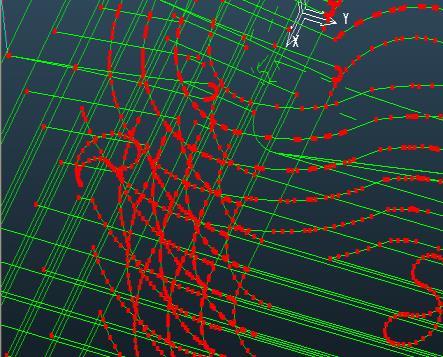

20 2. Megmunkálási környezet beállítása PowerMill 2.11 Pályapontok eloszlásának megadása Segítségével a pályapontok eloszlására illetve a modell háromszögburkolásának tűrésére vonatkozó beállításokat adhatjuk meg. A fő eszközsorban bal egérrel kattintsunk rá a Pályapontok elosztása ikonra, majd a feltáruló ablakban adjuk meg a pályapontokra, illetve a modell háromszögburkolására vonatkozó adatokat. A funkció a nagyolópályák generálása során megnyíló ablakból is elérhető. Az adatok elfogadása és a táblázat bezárása az Elfogad paranccsal történik. Pályapontok elosztásának beállítása Módja Tűrésen belüli körívek megtartása: Automatikusan eltávolítja a szükségtelen pontokat úgy, hogy a megadott tűrést megtartja. A kör kezdő és végpontja piros, míg a középpontja kék színnel van jelölve Tűrésen belüli a körívek törlése: Megegyezik az előzővel, avval a különbséggel, hogy a köríveket egyenesek helyettesítik. Olyan gépeken alkalmazzuk, amelyek nem kezelik jól a köríveket. A körívet egyenesek helyettesítik Összeállította: Szűcs Ferenc okl gépészmérnök

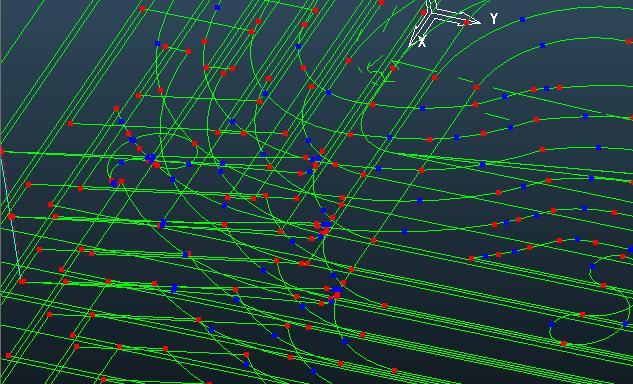

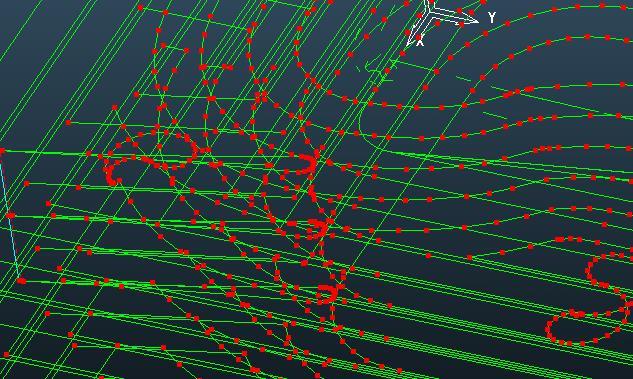

21 PowerMill 2. Megmunkálási környezet beállítása Egyenletesen: Megengedi az új pontok beszúrását, amelynek révén a pontok eloszlása egyenletesebb lesz. A szerszámpálya előállítási ideje megnőhet, de a megmunkálási idő lecsökken. Közelítés körívekkel: Ahol csak lehet a szerszámpályákat körívek beszúrásával képezi. Olyan gépeken alkalmazzuk, amelyek jól kezelik a köríveket, de csak 3D-s szerszámpályák esetén alkalmazható. Tűrésszorzó: Azt adja meg, hogy mennyi pontot szeretnénk eltávolítani. Értéke 0 és 1 között lehet. (0: nem akarok pontot eltávolítani 1: maximális pontot szeretnék eltávolítani.) Pályapontok távolsága Ha a pályapontok távolságának korlátozását bejelöljük, akkor megadható azok maximális távolsága. Megjegyzés: A beállítás inaktív, ha az elosztás módjánál Közelítés körívekkel opciót válasszuk. Háromszögburkolás tűrése A burkolási tűrésszorzó 0 és 1 közötti érték lehet. Minél kisebb értéket adok, annál több háromszög lap keletkezik. A PowerMill a húrhibát a pályaszámítás során a következőképpen határozza meg: Húrhiba = Pályatűrés Burkolási tűrésszorzó Ennek eredményeképpen a nagyobb kiterjedésű laposabb felületeken olyan méretű háromszöglapok (fazetták) keletkezhetnek, amelyek a megmunkált felületen is megjelenhetnek. Ezeken a felületeken a fazetták megjelenésének veszélyét a burkoló háromszögek hosszának korlátozásával (Háromszögek max. hossza), mivel több háromszög lap keletkezik, csökkenthetjük. Ez viszont megnöveli a megmunkálási időt. Csak ott célszerű alkalmazni, ahol fennáll a fazettaképződés veszélye. Összeállította: Szűcs Ferenc okl. gépészmérnök 2.21

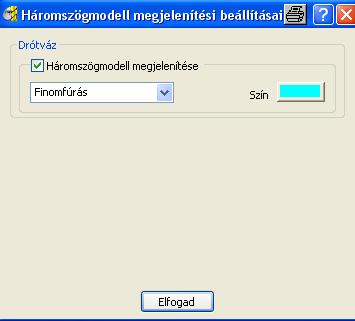

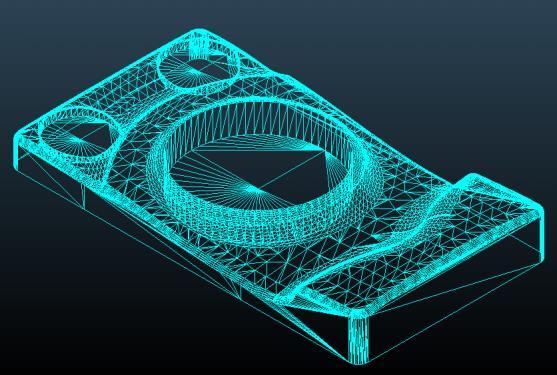

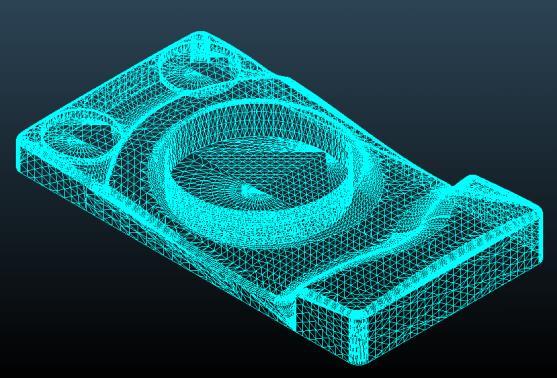

22 2. Megmunkálási környezet beállítása PowerMill A pályaszámítás során a háromszögburkolással előállított modellt a következőképpen jeleníthetjük meg. Megjegyzés A PowerMill mind a megjelenítés mind pedig a pályaszámítás során háromszög modellel dolgozik. A modell árnyékolt megjelenítése során megjelenő háromszöglapok méretét a szóban forgó burkolási tűrésszorzó nem befolyásolja. A képernyőn a CTR + ALT +TAB billentyűket lenyomva a következő képernyő jelenik meg. Jelöljük be a Háromszögmodell megjelenítése parancsot. A pályaszámításhoz felhasznált háromszögmodellt, a szerszámpálya generálást követően, az előzőekben ismertetett módon jeleníthetjük meg. (Pályagenerálás után a drótváz ikonra kattintva helyett háromszög modell jelenik meg.) Burkolási tűrésszorzó: 0.5 Burkolási tűrésszorzó: Összeállította: Szűcs Ferenc okl gépészmérnök
