3. 5 TENGELYES SWARF SIMITAS

Átírás

1 3. 5 TENGELYES SWARF SIMITAS Meghatározás Ennél az eljárásnál a kiválasztott felületet a szerszám palástfelületével munkáljuk meg, amelyhez a szerszámtengely orientációt automatikusra kell állítanunk. Csak ott keletkezik szerszámpálya, ahol a szerszám a teljes fogásmélységen képes érinteni a felületet. Ez azokon a felületeken valósulhat meg, ahol a felület az automatikus szerszámorientációhoz képest lineáris. A rendszer a nem folyamatos felületeket megmunkálatlanul hagyja, így töredezett szerszámpályát hoz létre. Típusai: Swarf simítás felületre Swarf simítás drótvázra Swarf simítás felületre Segítségével a kiválasztott felületet a szerszám palástfelületével munkáljuk meg olyan helyeken, ahol a szerszám képes a teljes fogásmélységen folyamatosan érinteni a felületet. Mintapélda felület 5 tengelyes swarf simítással történő megmunkálásra Töltsük be a swarf_modell.dgk modellt Definiáljunk egy Bázis nevű koordinátarendszert a modell felső síkjának mértani közepére. Hozzunk létre egy blokkot a Bázis koordinátarendszerben - Megadás módja: Hasáb - Típusa: Hasáb - Tűrés: Ráhagyás: 0.0 Hozzunk létre egy D12_TM_R1 néven egy 12 mm átmérőjű és 1 mm sarokrádiuszú marót. A forgácsolóél mellett adjuk meg a szerszámszár és tartó méreteit is. Gyorsjárati pozíciók - Biztonsági zóna: Sík - Gyorsjárat típusa: Abszolút - Biztonsági zóna számítása: Beállás automatikusan Pálya kezdő- és végpontja - Típus: Blokk középen + Biztonsági zóna - Megközelítési távolság: 5 mm - Kiemelési távolság: 5 mm 3.1 PowerMill 9

2 PowerMill Öttengelyes megmunkálás Be/ki és átlépések - Belépés: Vízszintes körív R8/90 - Kilépés: Vízszintes körív R8/90 - Átlépés: Rövid: Skim / Hosszú: Skim / Alapértelmezés: Relatív Swarf felület megmunkálása (simítása) Válasszuk ki a megmunkálandó felületet. Az Új szerszámpálya készítés menüből válasszuk a Swarf simítás: felületre műveletet és adjuk meg az alábbi táblázatban szereplő technológiai adatokat. Végül a Végrehajt majd Elfogad parancsokkal fogadjuk el ezeket. Keletkezett szerszámpálya PowerMill 9 3.2

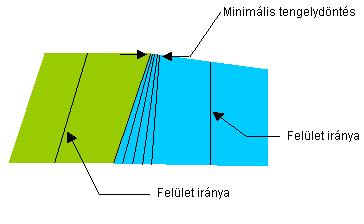

3 Mielőtt továbblépnénk, nézzük meg egy kicsit részletesebben az ablakban előzőleg megadott paramétereket. - Kontúr Itt adhatjuk meg, hogy a felület normálvektorával ellentétes (Kívül) vagy avval megegyező (Belül) oldalán dolgozzon a szerszám. A rulling irány (felület irány), ami nem feltétlenül egyezik meg a laterálisokkal, az előképpel megjeleníthető, ha kijelöljük a felületet. A Radiális ofszet a szerszámra, míg a ráhagyás, (ami merőleges a felületre) mindig a felületre vonatkozik. A Minimális tengelydöntés azt adja meg, hogy milyen minimális távolságon belül váltson a szerszám tengelyének szöghelyzete, felület irányváltás esetén. - Alsó korlát (szerszám élének pályáját adja meg) Névleges pozícióra a PowerMill négy lehetőséget kínál fel: Automatikus (addig megy le, amíg felületet talál) Fent (az alsó korlátot felviszem a felső élre) Lent (a felület alsó élét munkáljuk meg) Koordináta rendszer (az aktuális koordinátarendszer Z0-ja határolja le, hogy meddig menjen le a szerszám) Automatikus: A PowerMill ráejti a szerszámot a munkadarabra. Ha a fenéken nincs határoló felület, akkor ott nem keletkezik szerszámpálya. 3.3 PowerMill 9

4 PowerMill Öttengelyes megmunkálás Fent: A kijelölt felület felső élét veszi szerszámpályának. Lent: A kijelölt felület alsó élét veszi szerszámpályának. (Ezt célszerű előnyben részesíteni.) Koordinátarendszer: A koordinátarendszer adja meg a legalacsonyabb Z szintet. Ofszet: A legalacsonyabb pozícióban lévő szerszámpályát tolja el az itt megadott mértékben. PowerMill 9 3.4

5 - Alámarásvédelem (Megadja, hogy a szerszámpálya hogyan viselkedjen, ha egy másik felület alámarását okozna.) A Stratégia két választási lehetőséget kínál fel: Követés Kiemelés Mennyivel toljuk el a felső korlátot, azaz a felső éltől menynyire ne dolgozzon a szerszám pl. -3 mm-re. A Felső korlát adja meg, hogy a szerszámpálya az alámetszés elkerülése érdekében meddig emelkedhet. Ha e fölé emelkedik, akkor az a pályaszegmens törlődik. Nincs: nincs Fent: a korlátot jelentő ofszet a felső éltől számítódik. Lent: a korlát az alsó éltől számítódik. Koordináta-rendszer: a koordinátarendszer definiálja a legfelső Z magasságot Követés: Megpróbálja a legalacsonyabb pozícióban lévő felületet megmunkálni, ha nem lehet, akkor addig emeli szerszámpályát, amíg el nem éri azt a pozíciót, ahol a megmunkálás elvégezhető alámetszés nélkül. Kiemelés: Megpróbálja a legalacsonyabb pozícióban lévő felületet megmunkálni, ha nem lehet, akkor ezt a szegmenst eltávolítja a pályából. 3.5 PowerMill 9

6 PowerMill Öttengelyes megmunkálás - Pálya több fogással A Mód négy választási lehetőséget kínál fel: Alakkövetés (ez adja a legfolyamatosabb pályát) Ofszetelés lefelé Ofszetelés felfelé Nincs Alakkövetés: Az alsó és felső pályát együttesen eltolva egymásba másolja. Ofszetelés lefelé: A felső pályát lefelé ofszeteli. Az alsó él töredezett lesz. Ofszetelés felfelé: Az alsó pályát felfelé ofszeteli, de a megmunkálás fentről lefelé megy. A felső él töredezett lesz. PowerMill 9 3.6

7 Nincs: Csak egy pálya készül Maximális fogásvétel: 2 Fogások száma: 3 (azaz hányszor tolja el az alsó korlátnál beállított pályát) Felület swarf simítás opciói 3.7 PowerMill 9

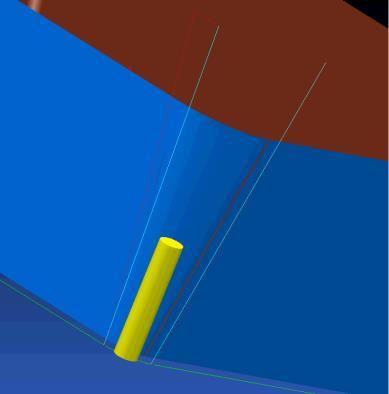

8 PowerMill Öttengelyes megmunkálás - Általános paraméterek Alámarás elleni tűrés: Az a távolság (a radiálison túl), amellyel eltolva a szerszámot a felülettől elkerülhetjük az alámarást, azaz kiegyenesíti a domborulatot vagy homorulatot, hogy rendezett szerszámpálya jöjjön létre. a) Ez a felület csak közelítéssel swarfolható, mivel a szerszám a palástfelületével nem képes érinteni, azaz megmunkálni. b) A B eltolásnak nagyobbnak kell lenni, mint a swarf felülettől való A eltérésnek. Ha ez nem teljesül, akkor a felület kimarad a megmunkálásból (azaz a Pmill axiálisan kiemeli a szerszámot). Tengelyszámítás tűrése: A megmunkálási tűrésnél nagyobbra célszerű állítani, hogy a geometriailag változó felületek közötti átlépés stabil legyen. Így csökkenteni tudjuk a szerszám terhelését. Felület csatlakozási tűrése: Amennyiben a felületek közötti rés kisebb, mint az itt megadott, akkor a szerszám nem emel ki, hanem folyamatos pályát generál. Tűrés: 0 mm (Pályában szakadás van) Tűrés: 0.6 mm (Pálya folyamatos) PowerMill 9 3.8

9 - Kontúr Tengelydöntés a síkok szélein: Amennyiben a bejelöljük, akkor a tengelydöntés csak a síkok szélein fog megtörténni, amennyiben nem, akkor pedig mindenhol. Tengelyirány megfordítása: Amennyiben bejelöljük, a tengelyirány 180 -kal kerül elforgatásra. Szerszámtengely a laterálisokhoz igazítva: 3.9 PowerMill 9

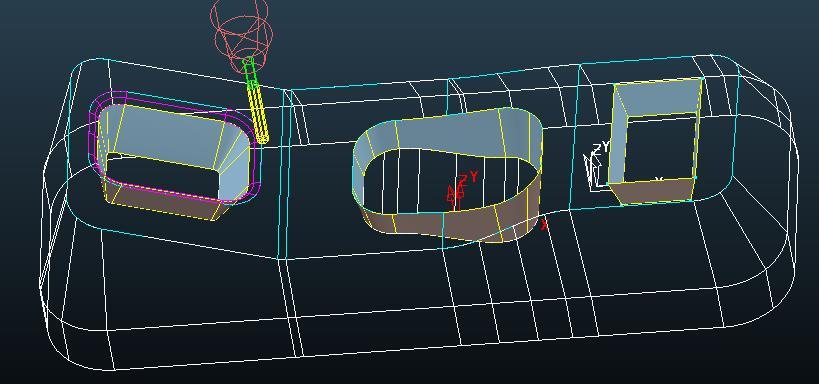

10 PowerMill Öttengelyes megmunkálás Swarf simítás: drótvázra Segítségével a Swarf szerszámpályát két drótháló görbére állítjuk elő. A PowerMill úgy generálja a szerszámpályát, hogy a szerszám a palástjával mindkét görbét érintse. Akkor célszerű alkalmazni, ha a Swarf simítás felületre stratégia nem képes a kiválasztott felületen szerszámpályát létrehozni. Az alábbi zseb oldalfalai például nem swarfolhatók, mivel a két alkotó közötti felület domború. Mintapélda felület 5 tengelyes drótvázas swarf simítással történő megmunkálásra Töltsük be a WFrm-Swarf.dgk modellt Aktivizáljuk a Datum nevű koordinátarendszert. Hozzunk létre egy blokkot a Datum koordinátarendszerben - Megadás módja: Hasáb - Típusa: Hasáb - Tűrés: Ráhagyás: 0.0 Hozzunk létre D5_SM néven egy 5 mm átmérőjű sarkos marót. A forgácsolóél mellett adjuk meg a szerszámszár és tartó méreteit is. A szerszámkinyúlás 50 mm legyen. Alsó átmérő Felső átmérő Hossz Szerszámszár 5 mm 5 mm 15 mm Szerszámtartó 1 15 mm 25 mm 15 mm Szerszámtartó 2 25 mm 25 mm 15 mm Gyorsjárati pozíciók - Biztonsági zóna: Sík - Gyorsjárat típusa: Abszolút - Biztonsági zóna számítása: Beállás automatikusan Pálya kezdő- és végpontja - Típus: Blokk középen + Biztonsági zóna - Megközelítési távolság: 5 mm - Kiemelési távolság: 5 mm PowerMill

11 Oldalfelületek megmunkálása (simítása) Válasszuk ki a megmunkálandó felületeket. Az Új szerszámpálya készítés menüből válasszuk a Swarf simítás: felületre műveletet és adjuk meg az alábbi táblázatban szereplő technológiai adatokat. Végül a Végrehajt majd Elfogad parancsokkal fogadjuk el az adatokat PowerMill 9

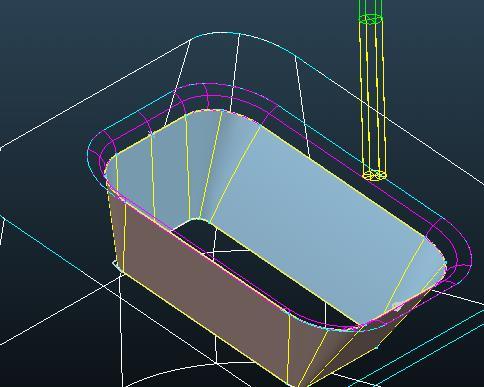

12 PowerMill Öttengelyes megmunkálás Az eredményül a következő szerszámpályát kapjuk, ahol látható, hogy a zseb egy része ezzel az eljárással nem munkálható meg, mivel a felület konvex. Ehhez a Swarf simítás: drótvázra eljárást kell, hogy alkalmazzuk. Megmunkálatlanul maradt felület. Első lépésként, létre kell hozni két azonos irányultságú mintát, a mely a zseb oldalfelületének alsó és felső élén fut. - Hozzunk létre egy üres mintát. - Jelöljük ki a zseb oldalfelületét, majd jobb egérrel jelöljünk rá az üres mintára, majd a feltáruló ablakban válasszuk a Beilleszt majd Modell parancsokat. Az így kapott mintát nevezzük el Felső -nek, amelyből töröljük az alsó görbét. - Az előző két lépést ismételjük meg, a mintát Alsó -nak nevezzük el, amelyből most a felső görbét töröljük. - A két minta irányultságának meg kell egyezni, ehhez először jelenítsük meg a minták irányultságát. Jobb egérrel jelöljünk rá a mintára, majd a menüből válasszuk a Jelek mutatása parancsot. PowerMill

13 - Mivel a két minta eltérő irányú, ezért jobb egérrel jelöljünk rá az Alsó nevű mintára, majd a megjelenő menüben válasszuk a Szerkesztés majd a Kiválasztott megfordítása parancsokat. Így órajárással ellentétes körüljárású mintát kapunk. Az Új szerszámpálya készítés menüből válasszuk a Swarf simítás: drótvázra műveletet és adjuk meg az alábbi táblázatban szereplő technológiai adatokat, majd a Végrehajt majd Elfogad parancsokkal fogadjuk el őket. Ne jelöljük be! 3.13 PowerMill 9

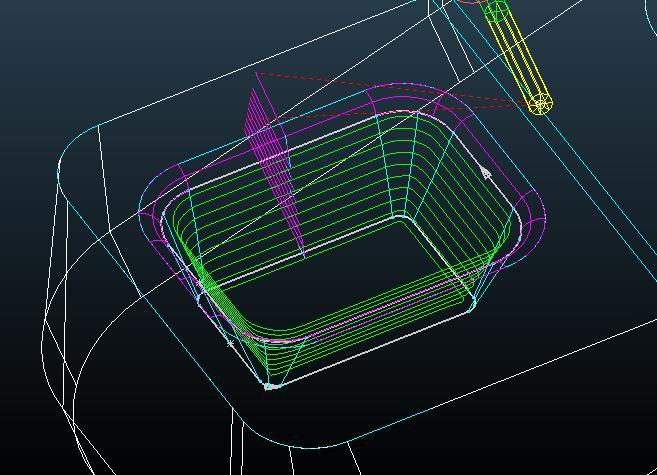

14 PowerMill Öttengelyes megmunkálás Az ablakban előzőekben ismertetett Swarf simítás: felületre eljáráshoz képest csak néhány pontban lesz eltérés. A többi paraméter megegyezik az előzőekben leírtakkal. - Kontúr Görbe mely oldalát akarjuk megmunkálni: Az eredményül a következő szerszámpályát kapjuk, ahol az alámarás ellenőrzés kikapcsolásának eredményeképpen a zseb nem az eredeti, hanem a két görbe által vezetett oldalfelületen kerül megmunkálásra. A pályánál alámarásra figyelmeztető üzenet jelenik meg, a szerszám belemar a zseb oldalfelületébe! PowerMill

15 Ha azonban bejelöljük az alámarás ellenőrzést és az Opciók ablakban mindent változatlanul hagyunk, akkor az alábbi szerszámpályát kapjuk, ahol a konvex felület megmunkálatlan marad. Megmunkálatlanul maradt felület. Ha tovább növeljük az alámarás elleni tűrést, akkor találunk olyan értéket, ahol már a teljes felület megmunkálásra kerül. Természetesen az oldalfelület alsó felén maradék anyag keletkezik, amely más technológiai eljárással távolítható csak el. Nem marad megmunkálatlan felület PowerMill 9
