1 Az 2. zónában történő alkalmazásra (IEC/EN ) II 3G Ex na IIC T3 Gc SIMOTICS TN Series N-compact Aszinkronmotor Típus 1LA8 Használati utasítás / Szerelési utasítás Kiadás 03/2015 Answers for industry.

2 :55 V9.03

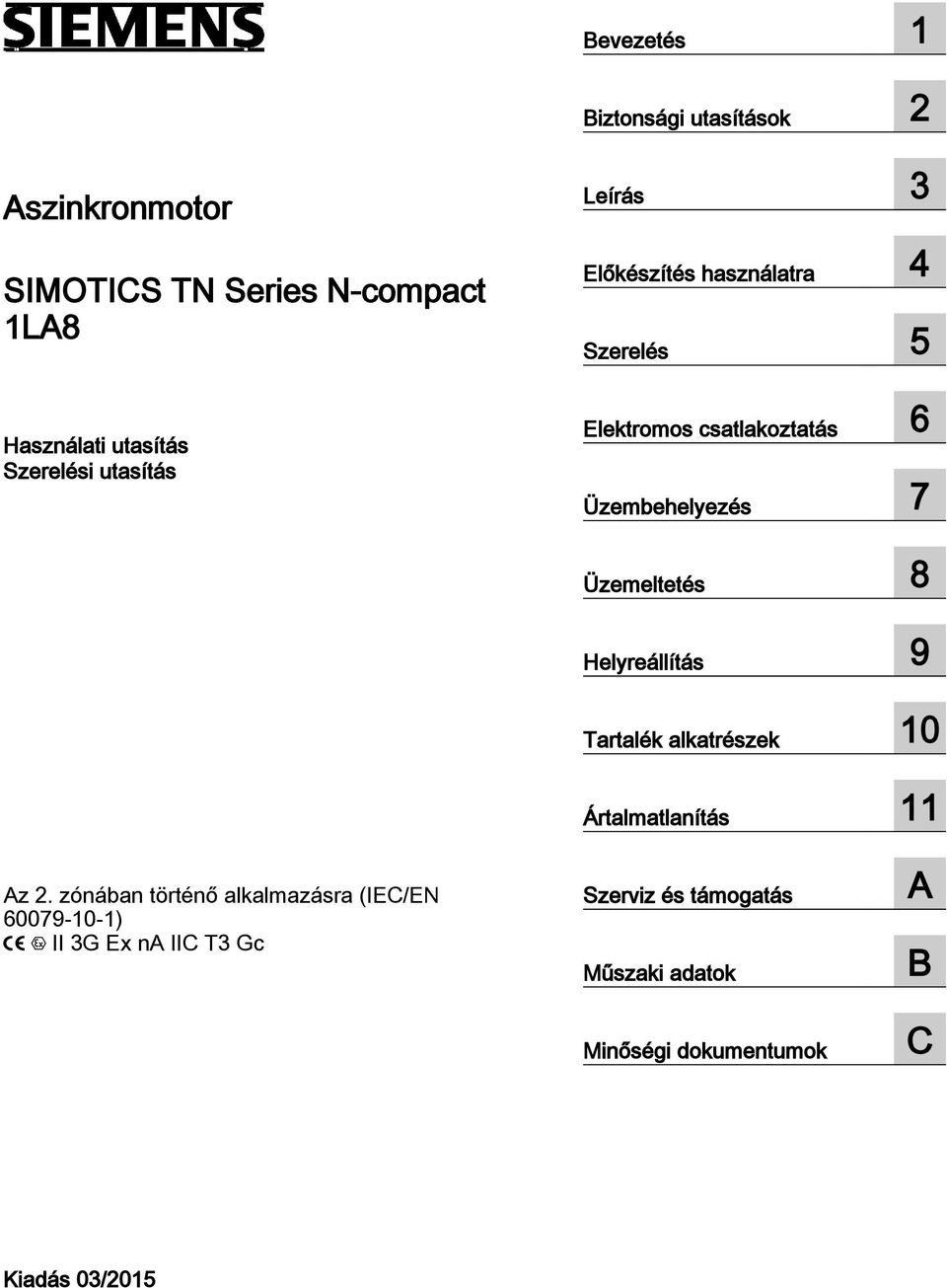

3 Bevezetés 1 Biztonsági utasítások 2 Aszinkronmotor SIMOTICS TN Series N-compact 1LA8 Használati utasítás Szerelési utasítás Leírás 3 Előkészítés használatra 4 Szerelés 5 Elektromos csatlakoztatás 6 Üzembehelyezés 7 Üzemeltetés 8 Helyreállítás 9 Tartalék alkatrészek 10 Ártalmatlanítás 11 Az 2. zónában történő alkalmazásra (IEC/EN ) II 3G Ex na IIC T3 Gc Szerviz és támogatás Műszaki adatok Minőségi dokumentumok A B C Kiadás 03/2015

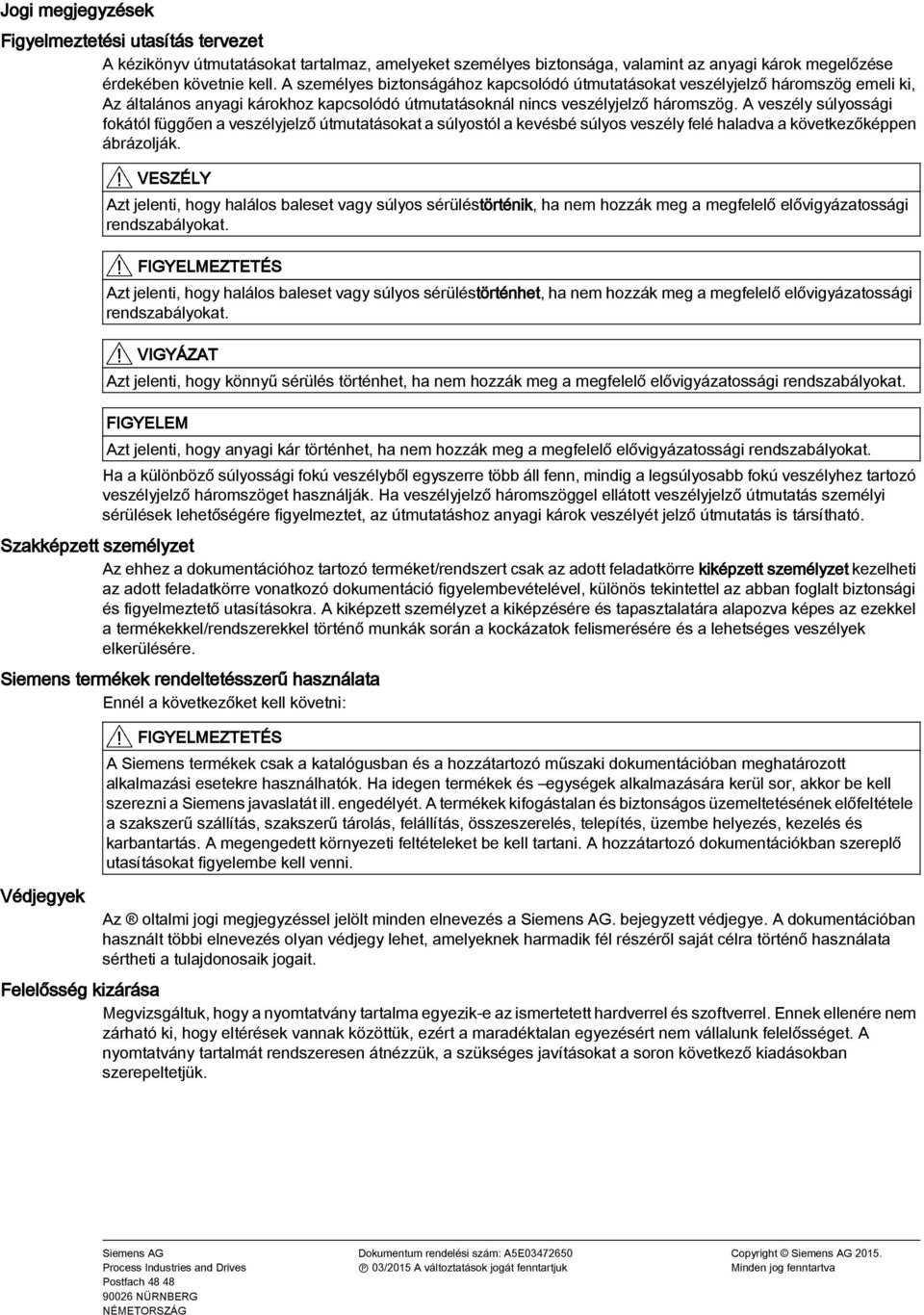

4 Jogi megjegyzések Figyelmeztetési utasítás tervezet A kézikönyv útmutatásokat tartalmaz, amelyeket személyes biztonsága, valamint az anyagi károk megelőzése érdekében követnie kell. A személyes biztonságához kapcsolódó útmutatásokat veszélyjelző háromszög emeli ki, Az általános anyagi károkhoz kapcsolódó útmutatásoknál nincs veszélyjelző háromszög. A veszély súlyossági fokától függően a veszélyjelző útmutatásokat a súlyostól a kevésbé súlyos veszély felé haladva a következőképpen ábrázolják. VESZÉLY Azt jelenti, hogy halálos baleset vagy súlyos sérüléstörténik, ha nem hozzák meg a megfelelő elővigyázatossági rendszabályokat. FIGYELMEZTETÉS Azt jelenti, hogy halálos baleset vagy súlyos sérüléstörténhet, ha nem hozzák meg a megfelelő elővigyázatossági rendszabályokat. VIGYÁZAT Azt jelenti, hogy könnyű sérülés történhet, ha nem hozzák meg a megfelelő elővigyázatossági rendszabályokat. FIGYELEM Azt jelenti, hogy anyagi kár történhet, ha nem hozzák meg a megfelelő elővigyázatossági rendszabályokat. Ha a különböző súlyossági fokú veszélyből egyszerre több áll fenn, mindig a legsúlyosabb fokú veszélyhez tartozó veszélyjelző háromszöget használják. Ha veszélyjelző háromszöggel ellátott veszélyjelző útmutatás személyi sérülések lehetőségére figyelmeztet, az útmutatáshoz anyagi károk veszélyét jelző útmutatás is társítható. Szakképzett személyzet Az ehhez a dokumentációhoz tartozó terméket/rendszert csak az adott feladatkörre kiképzett személyzet kezelheti az adott feladatkörre vonatkozó dokumentáció figyelembevételével, különös tekintettel az abban foglalt biztonsági és figyelmeztető utasításokra. A kiképzett személyzet a kiképzésére és tapasztalatára alapozva képes az ezekkel a termékekkel/rendszerekkel történő munkák során a kockázatok felismerésére és a lehetséges veszélyek elkerülésére. Siemens termékek rendeltetésszerű használata Ennél a következőket kell követni: Védjegyek FIGYELMEZTETÉS A Siemens termékek csak a katalógusban és a hozzátartozó műszaki dokumentációban meghatározott alkalmazási esetekre használhatók. Ha idegen termékek és egységek alkalmazására kerül sor, akkor be kell szerezni a Siemens javaslatát ill. engedélyét. A termékek kifogástalan és biztonságos üzemeltetésének előfeltétele a szakszerű szállítás, szakszerű tárolás, felállítás, összeszerelés, telepítés, üzembe helyezés, kezelés és karbantartás. A megengedett környezeti feltételeket be kell tartani. A hozzátartozó dokumentációkban szereplő utasításokat figyelembe kell venni. Az oltalmi jogi megjegyzéssel jelölt minden elnevezés a Siemens AG. bejegyzett védjegye. A dokumentációban használt többi elnevezés olyan védjegy lehet, amelyeknek harmadik fél részéről saját célra történő használata sértheti a tulajdonosaik jogait. Felelősség kizárása Megvizsgáltuk, hogy a nyomtatvány tartalma egyezik-e az ismertetett hardverrel és szoftverrel. Ennek ellenére nem zárható ki, hogy eltérések vannak közöttük, ezért a maradéktalan egyezésért nem vállalunk felelősséget. A nyomtatvány tartalmát rendszeresen átnézzük, a szükséges javításokat a soron következő kiadásokban szerepeltetjük. Siemens AG Process Industries and Drives Postfach NÜRNBERG NÉMETORSZÁG Dokumentum rendelési szám: A5E P 03/2015 A változtatások jogát fenntartjuk Copyright Siemens AG Minden jog fenntartva

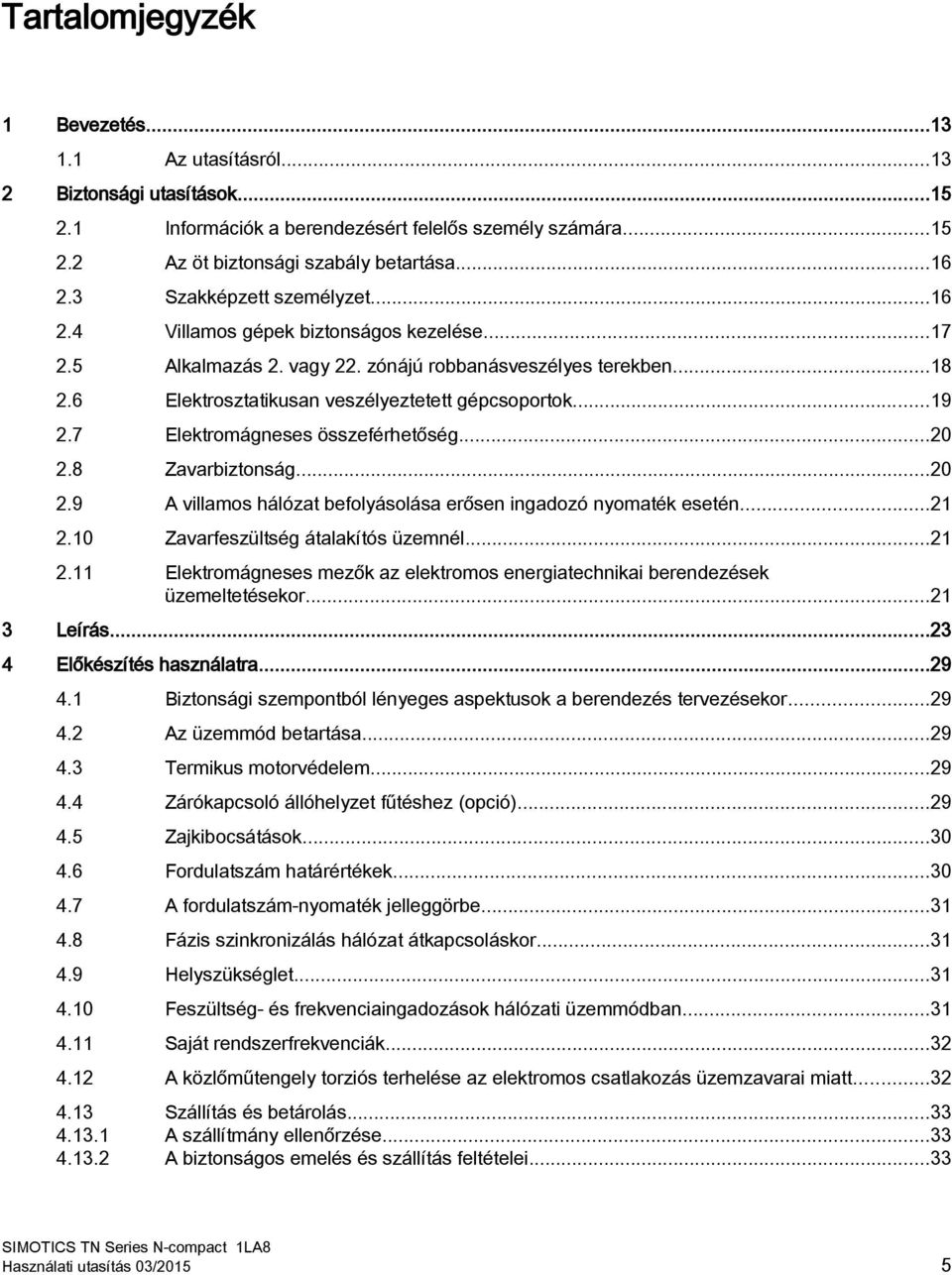

5 Tartalomjegyzék 1 Bevezetés Az utasításról Biztonsági utasítások Információk a berendezésért felelős személy számára Az öt biztonsági szabály betartása Szakképzett személyzet Villamos gépek biztonságos kezelése Alkalmazás 2. vagy 22. zónájú robbanásveszélyes terekben Elektrosztatikusan veszélyeztetett gépcsoportok Elektromágneses összeférhetőség Zavarbiztonság A villamos hálózat befolyásolása erősen ingadozó nyomaték esetén Zavarfeszültség átalakítós üzemnél Elektromágneses mezők az elektromos energiatechnikai berendezések üzemeltetésekor Leírás Előkészítés használatra Biztonsági szempontból lényeges aspektusok a berendezés tervezésekor Az üzemmód betartása Termikus motorvédelem Zárókapcsoló állóhelyzet fűtéshez (opció) Zajkibocsátások Fordulatszám határértékek A fordulatszám-nyomaték jelleggörbe Fázis szinkronizálás hálózat átkapcsoláskor Helyszükséglet Feszültség- és frekvenciaingadozások hálózati üzemmódban Saját rendszerfrekvenciák A közlőműtengely torziós terhelése az elektromos csatlakozás üzemzavarai miatt Szállítás és betárolás A szállítmány ellenőrzése A biztonságos emelés és szállítás feltételei...33 Használati utasítás 03/2015 5

6 Tartalomjegyzék A forgórész rögzítése Gépsor szállítása Betárolás A gép védelme a korrózióval szemben Üzem a váltón Hálózati alakzat Robbanásvédett gépek átalakító üzemmódja Csapágyáramok csökkentése Szigetelt csapágyak átalakítós üzemnél Szerelés A szerelés előkészítése A szerelés előfeltételei Szigetelési ellenállás és polarizációs index A szigetelési ellenállás és polarizációs index ellenőrzése A csatlakozó felületek előkészítése A gép emelése és elhelyezése az alkalmazási helyen A helyes felállítás és a biztos rögzítés előfeltételei A teherfelvevő szerkezetek ellenőrzése Blokkoló berendezés eltávolítása Korrózióvédelem eltávolítása A hajtott elemek felszerelése A gép emelése és szállítása A gép lerakása A gép durva beállítása A gép felszerelése Szerelésre vonatkozó biztonsági utasítások Rögzítőcsavarok kiválasztása A nyugodt, rázkódásmentes működés feltételei A gép beállítása és rögzítése a munkagéphez (IM B3 / IM B35) A gép beállítása és rögzítése a munkagéphez (IM B5) A gép beigazítása és rögzítése a munkagéphez (IM V1, IM V10) Tengely- és sugárirányú erők Elektromos csatlakoztatás Biztonsági utasítások az elektromos bekötéshez Kapocsdoboz Kapocsdoboz 1XB Kapocsdoboz 1XB Kapocsdoboz 1XB Előkészítés A tekercselés kapcsolásának ellenőrzése Kapocsjelölés Kábel kiválasztása A földelővezeték csatlakoztatása Fémköpeny csatlakoztatása a kapocsdobozban Nagyfrekvenciás földelés átalakító üzemmód esetén Csatlakoztatás kapocsdoboz nélkül Forgásirány Használati utasítás 03/2015

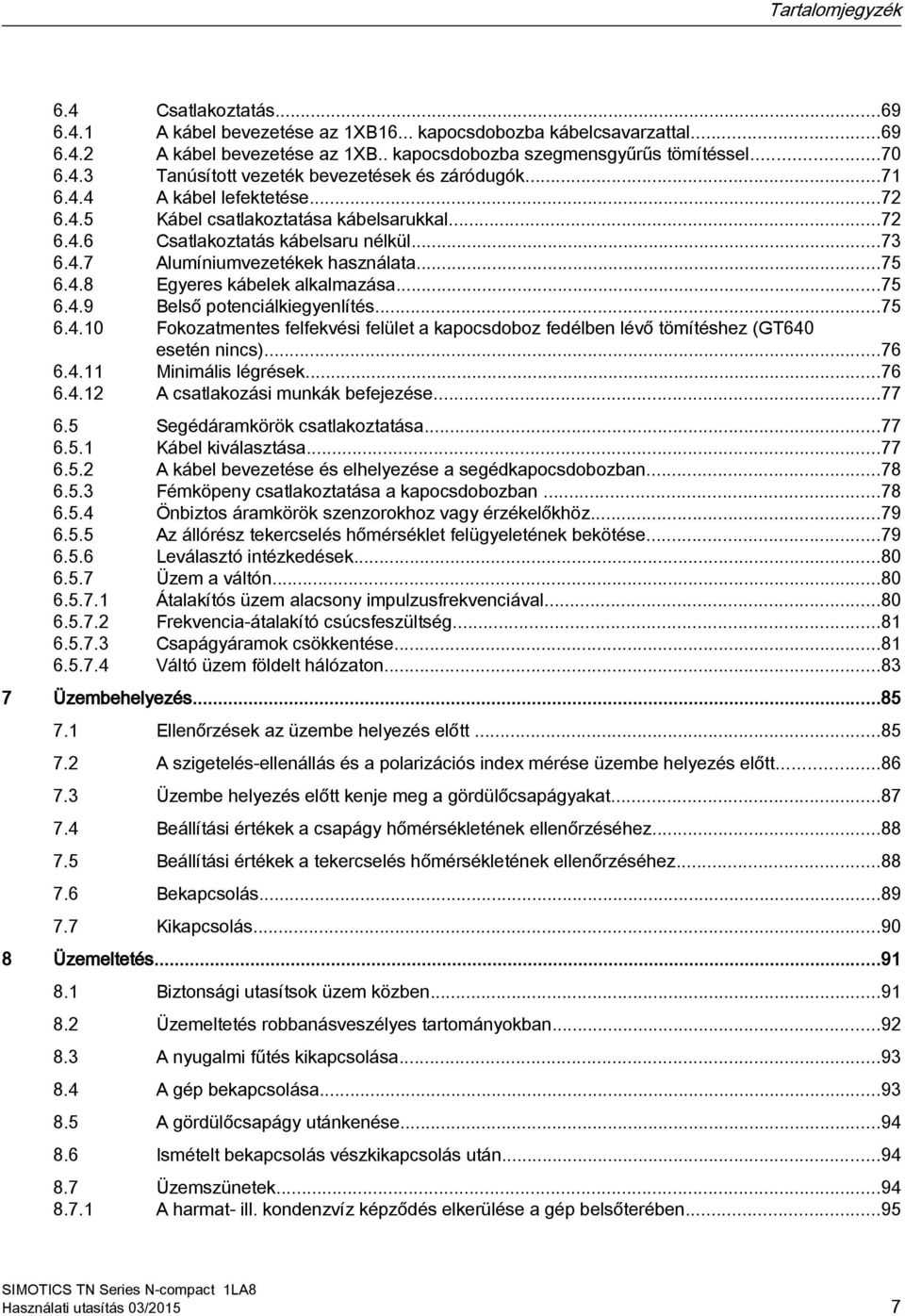

7 Tartalomjegyzék 6.4 Csatlakoztatás A kábel bevezetése az 1XB16... kapocsdobozba kábelcsavarzattal A kábel bevezetése az 1XB.. kapocsdobozba szegmensgyűrűs tömítéssel Tanúsított vezeték bevezetések és záródugók A kábel lefektetése Kábel csatlakoztatása kábelsarukkal Csatlakoztatás kábelsaru nélkül Alumíniumvezetékek használata Egyeres kábelek alkalmazása Belső potenciálkiegyenlítés Fokozatmentes felfekvési felület a kapocsdoboz fedélben lévő tömítéshez (GT640 esetén nincs) Minimális légrések A csatlakozási munkák befejezése Segédáramkörök csatlakoztatása Kábel kiválasztása A kábel bevezetése és elhelyezése a segédkapocsdobozban Fémköpeny csatlakoztatása a kapocsdobozban Önbiztos áramkörök szenzorokhoz vagy érzékelőkhöz Az állórész tekercselés hőmérséklet felügyeletének bekötése Leválasztó intézkedések Üzem a váltón Átalakítós üzem alacsony impulzusfrekvenciával Frekvencia-átalakító csúcsfeszültség Csapágyáramok csökkentése Váltó üzem földelt hálózaton Üzembehelyezés Ellenőrzések az üzembe helyezés előtt A szigetelés-ellenállás és a polarizációs index mérése üzembe helyezés előtt Üzembe helyezés előtt kenje meg a gördülőcsapágyakat Beállítási értékek a csapágy hőmérsékletének ellenőrzéséhez Beállítási értékek a tekercselés hőmérsékletének ellenőrzéséhez Bekapcsolás Kikapcsolás Üzemeltetés Biztonsági utasítsok üzem közben Üzemeltetés robbanásveszélyes tartományokban A nyugalmi fűtés kikapcsolása A gép bekapcsolása A gördülőcsapágy utánkenése Ismételt bekapcsolás vészkikapcsolás után Üzemszünetek A harmat- ill. kondenzvíz képződés elkerülése a gép belsőterében...95 Használati utasítás 03/2015 7

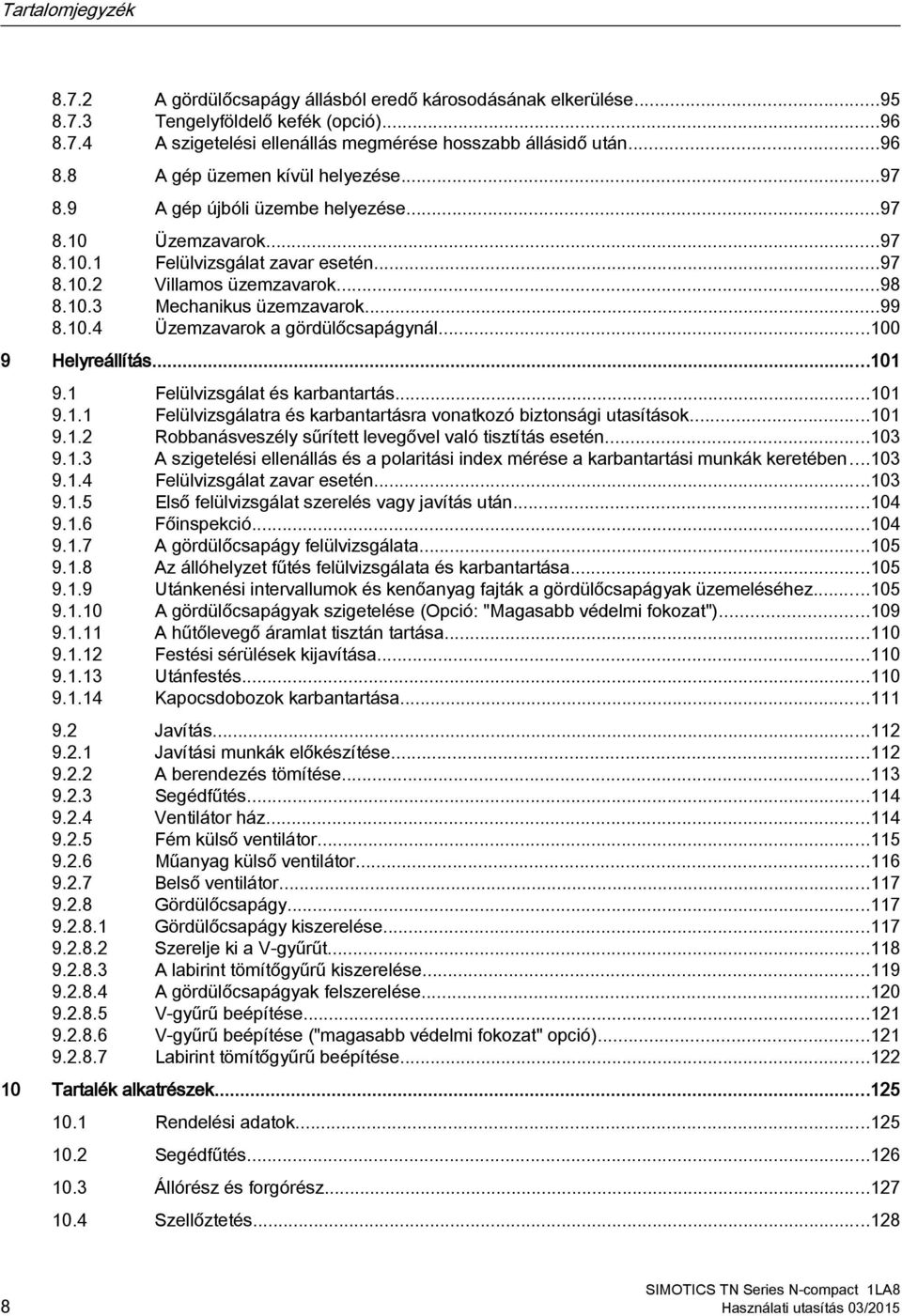

8 Tartalomjegyzék A gördülőcsapágy állásból eredő károsodásának elkerülése Tengelyföldelő kefék (opció) A szigetelési ellenállás megmérése hosszabb állásidő után A gép üzemen kívül helyezése A gép újbóli üzembe helyezése Üzemzavarok Felülvizsgálat zavar esetén Villamos üzemzavarok Mechanikus üzemzavarok Üzemzavarok a gördülőcsapágynál Helyreállítás Felülvizsgálat és karbantartás Felülvizsgálatra és karbantartásra vonatkozó biztonsági utasítások Robbanásveszély sűrített levegővel való tisztítás esetén A szigetelési ellenállás és a polaritási index mérése a karbantartási munkák keretében Felülvizsgálat zavar esetén Első felülvizsgálat szerelés vagy javítás után Főinspekció A gördülőcsapágy felülvizsgálata Az állóhelyzet fűtés felülvizsgálata és karbantartása Utánkenési intervallumok és kenőanyag fajták a gördülőcsapágyak üzemeléséhez A gördülőcsapágyak szigetelése (Opció: "Magasabb védelmi fokozat") A hűtőlevegő áramlat tisztán tartása Festési sérülések kijavítása Utánfestés Kapocsdobozok karbantartása Javítás Javítási munkák előkészítése A berendezés tömítése Segédfűtés Ventilátor ház Fém külső ventilátor Műanyag külső ventilátor Belső ventilátor Gördülőcsapágy Gördülőcsapágy kiszerelése Szerelje ki a V-gyűrűt A labirint tömítőgyűrű kiszerelése A gördülőcsapágyak felszerelése V-gyűrű beépítése V-gyűrű beépítése ("magasabb védelmi fokozat" opció) Labirint tömítőgyűrű beépítése Tartalék alkatrészek Rendelési adatok Segédfűtés Állórész és forgórész Szellőztetés Használati utasítás 03/2015

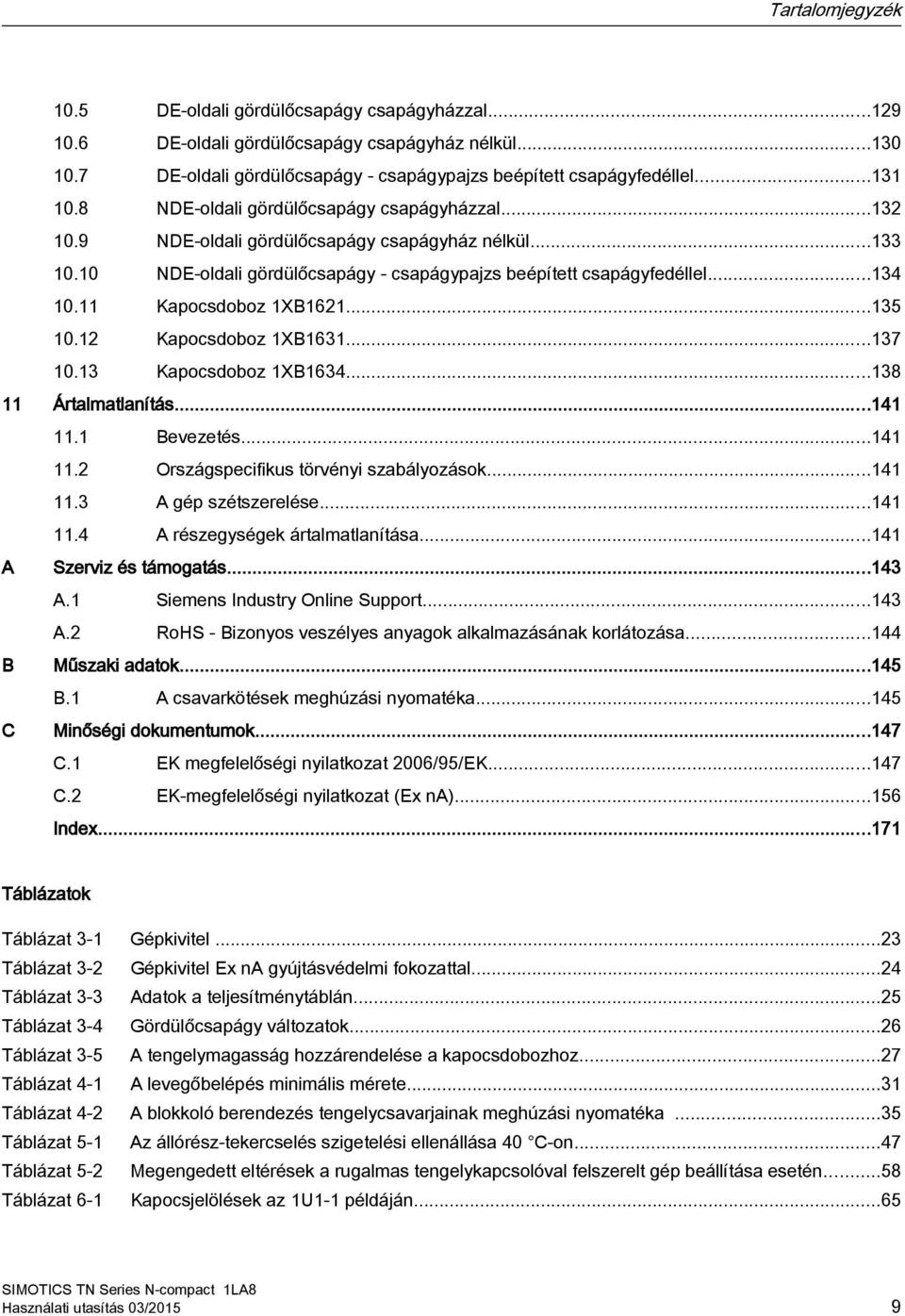

9 Tartalomjegyzék 10.5 DE-oldali gördülőcsapágy csapágyházzal DE-oldali gördülőcsapágy csapágyház nélkül DE-oldali gördülőcsapágy - csapágypajzs beépített csapágyfedéllel NDE-oldali gördülőcsapágy csapágyházzal NDE-oldali gördülőcsapágy csapágyház nélkül NDE-oldali gördülőcsapágy - csapágypajzs beépített csapágyfedéllel Kapocsdoboz 1XB Kapocsdoboz 1XB Kapocsdoboz 1XB Ártalmatlanítás Bevezetés Országspecifikus törvényi szabályozások A gép szétszerelése A részegységek ártalmatlanítása A Szerviz és támogatás A.1 Siemens Industry Online Support A.2 RoHS - Bizonyos veszélyes anyagok alkalmazásának korlátozása B Műszaki adatok B.1 A csavarkötések meghúzási nyomatéka C Minőségi dokumentumok C.1 EK megfelelőségi nyilatkozat 2006/95/EK C.2 EK-megfelelőségi nyilatkozat (Ex na) Index Táblázatok Táblázat 3-1 Gépkivitel...23 Táblázat 3-2 Gépkivitel Ex na gyújtásvédelmi fokozattal...24 Táblázat 3-3 Adatok a teljesítménytáblán...25 Táblázat 3-4 Gördülőcsapágy változatok...26 Táblázat 3-5 A tengelymagasság hozzárendelése a kapocsdobozhoz...27 Táblázat 4-1 A levegőbelépés minimális mérete...31 Táblázat 4-2 A blokkoló berendezés tengelycsavarjainak meghúzási nyomatéka...35 Táblázat 5-1 Az állórész-tekercselés szigetelési ellenállása 40 C-on...47 Táblázat 5-2 Megengedett eltérések a rugalmas tengelykapcsolóval felszerelt gép beállítása esetén...58 Táblázat 6-1 Kapocsjelölések az 1U1-1 példáján...65 Használati utasítás 03/2015 9

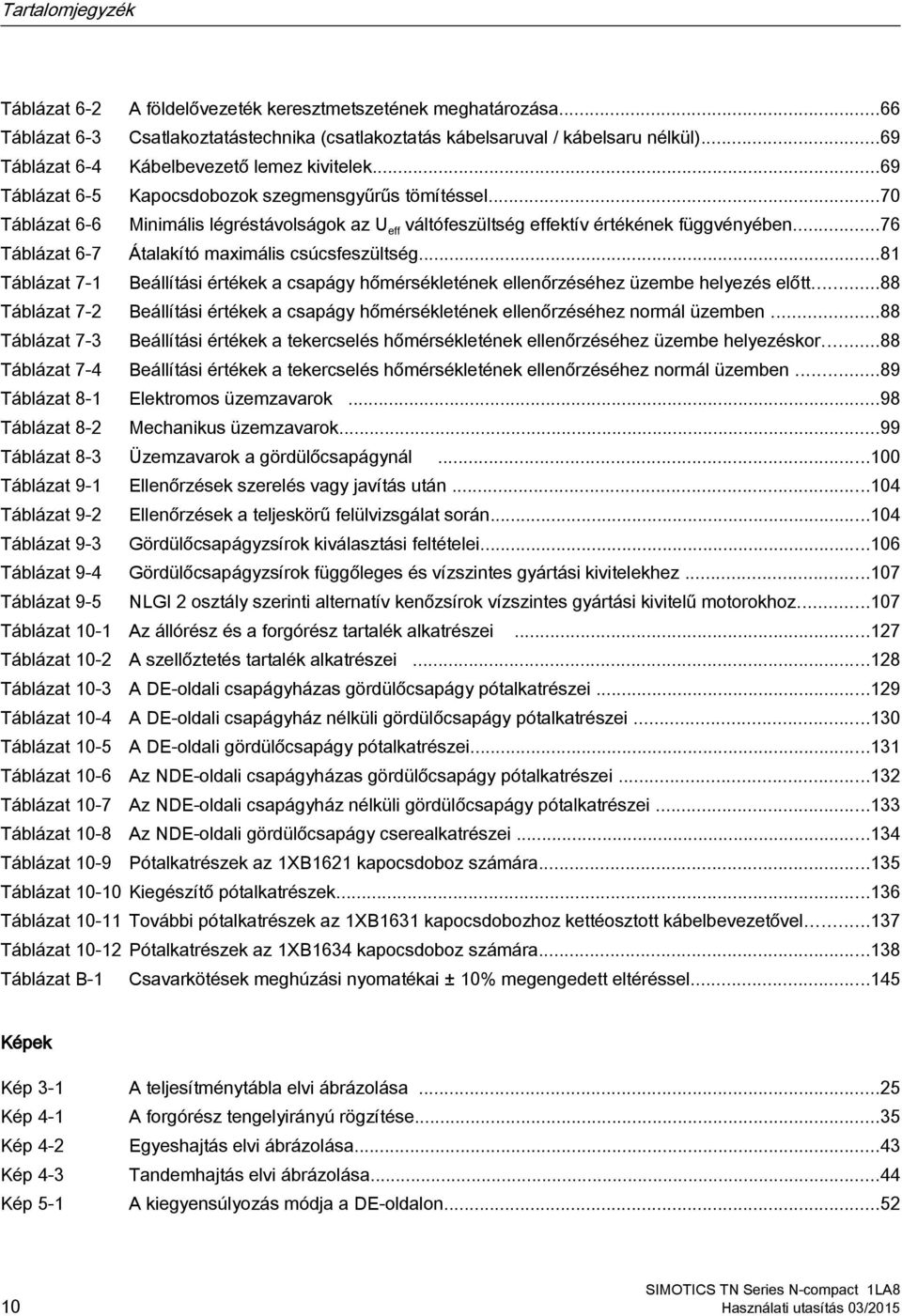

10 Tartalomjegyzék Táblázat 6-2 A földelővezeték keresztmetszetének meghatározása...66 Táblázat 6-3 Csatlakoztatástechnika (csatlakoztatás kábelsaruval / kábelsaru nélkül)...69 Táblázat 6-4 Kábelbevezető lemez kivitelek...69 Táblázat 6-5 Kapocsdobozok szegmensgyűrűs tömítéssel...70 Táblázat 6-6 Minimális légréstávolságok az U eff váltófeszültség effektív értékének függvényében...76 Táblázat 6-7 Átalakító maximális csúcsfeszültség...81 Táblázat 7-1 Beállítási értékek a csapágy hőmérsékletének ellenőrzéséhez üzembe helyezés előtt...88 Táblázat 7-2 Beállítási értékek a csapágy hőmérsékletének ellenőrzéséhez normál üzemben...88 Táblázat 7-3 Beállítási értékek a tekercselés hőmérsékletének ellenőrzéséhez üzembe helyezéskor...88 Táblázat 7-4 Beállítási értékek a tekercselés hőmérsékletének ellenőrzéséhez normál üzemben...89 Táblázat 8-1 Elektromos üzemzavarok...98 Táblázat 8-2 Mechanikus üzemzavarok...99 Táblázat 8-3 Üzemzavarok a gördülőcsapágynál Táblázat 9-1 Ellenőrzések szerelés vagy javítás után Táblázat 9-2 Ellenőrzések a teljeskörű felülvizsgálat során Táblázat 9-3 Gördülőcsapágyzsírok kiválasztási feltételei Táblázat 9-4 Gördülőcsapágyzsírok függőleges és vízszintes gyártási kivitelekhez Táblázat 9-5 NLGI 2 osztály szerinti alternatív kenőzsírok vízszintes gyártási kivitelű motorokhoz Táblázat 10-1 Az állórész és a forgórész tartalék alkatrészei Táblázat 10-2 A szellőztetés tartalék alkatrészei Táblázat 10-3 A DE-oldali csapágyházas gördülőcsapágy pótalkatrészei Táblázat 10-4 A DE-oldali csapágyház nélküli gördülőcsapágy pótalkatrészei Táblázat 10-5 A DE-oldali gördülőcsapágy pótalkatrészei Táblázat 10-6 Az NDE-oldali csapágyházas gördülőcsapágy pótalkatrészei Táblázat 10-7 Az NDE-oldali csapágyház nélküli gördülőcsapágy pótalkatrészei Táblázat 10-8 Az NDE-oldali gördülőcsapágy cserealkatrészei Táblázat 10-9 Pótalkatrészek az 1XB1621 kapocsdoboz számára Táblázat Kiegészítő pótalkatrészek Táblázat További pótalkatrészek az 1XB1631 kapocsdobozhoz kettéosztott kábelbevezetővel Táblázat Pótalkatrészek az 1XB1634 kapocsdoboz számára Táblázat B-1 Csavarkötések meghúzási nyomatékai ± 10% megengedett eltéréssel Képek Kép 3-1 A teljesítménytábla elvi ábrázolása...25 Kép 4-1 A forgórész tengelyirányú rögzítése...35 Kép 4-2 Egyeshajtás elvi ábrázolása...43 Kép 4-3 Tandemhajtás elvi ábrázolása...44 Kép 5-1 A kiegyensúlyozás módja a DE-oldalon Használati utasítás 03/2015

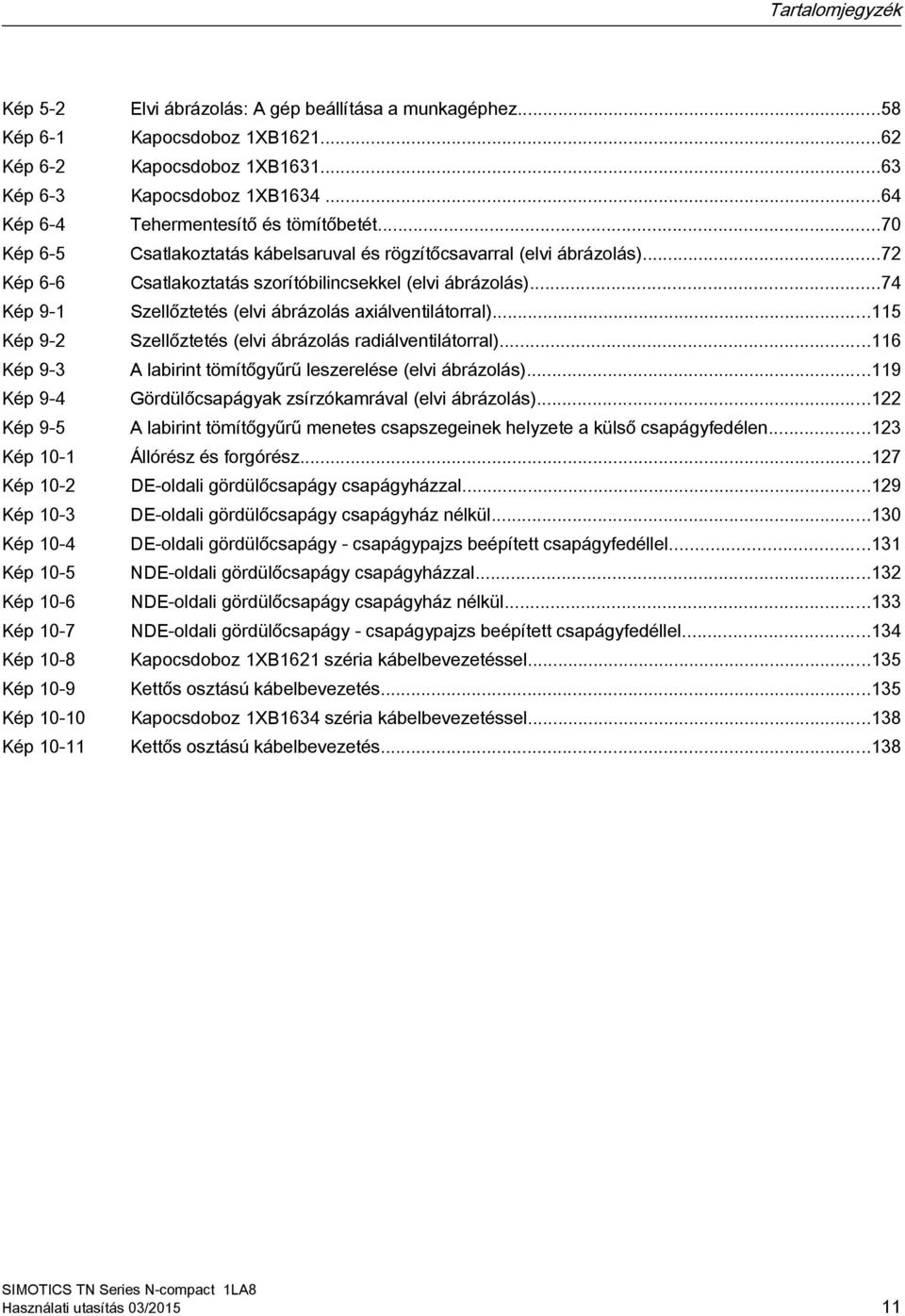

11 Tartalomjegyzék Kép 5-2 Elvi ábrázolás: A gép beállítása a munkagéphez...58 Kép 6-1 Kapocsdoboz 1XB Kép 6-2 Kapocsdoboz 1XB Kép 6-3 Kapocsdoboz 1XB Kép 6-4 Tehermentesítő és tömítőbetét...70 Kép 6-5 Csatlakoztatás kábelsaruval és rögzítőcsavarral (elvi ábrázolás)...72 Kép 6-6 Csatlakoztatás szorítóbilincsekkel (elvi ábrázolás)...74 Kép 9-1 Szellőztetés (elvi ábrázolás axiálventilátorral) Kép 9-2 Szellőztetés (elvi ábrázolás radiálventilátorral) Kép 9-3 A labirint tömítőgyűrű leszerelése (elvi ábrázolás) Kép 9-4 Gördülőcsapágyak zsírzókamrával (elvi ábrázolás) Kép 9-5 A labirint tömítőgyűrű menetes csapszegeinek helyzete a külső csapágyfedélen Kép 10-1 Állórész és forgórész Kép 10-2 DE-oldali gördülőcsapágy csapágyházzal Kép 10-3 DE-oldali gördülőcsapágy csapágyház nélkül Kép 10-4 DE-oldali gördülőcsapágy - csapágypajzs beépített csapágyfedéllel Kép 10-5 NDE-oldali gördülőcsapágy csapágyházzal Kép 10-6 NDE-oldali gördülőcsapágy csapágyház nélkül Kép 10-7 NDE-oldali gördülőcsapágy - csapágypajzs beépített csapágyfedéllel Kép 10-8 Kapocsdoboz 1XB1621 széria kábelbevezetéssel Kép 10-9 Kettős osztású kábelbevezetés Kép Kapocsdoboz 1XB1634 széria kábelbevezetéssel Kép Kettős osztású kábelbevezetés Használati utasítás 03/

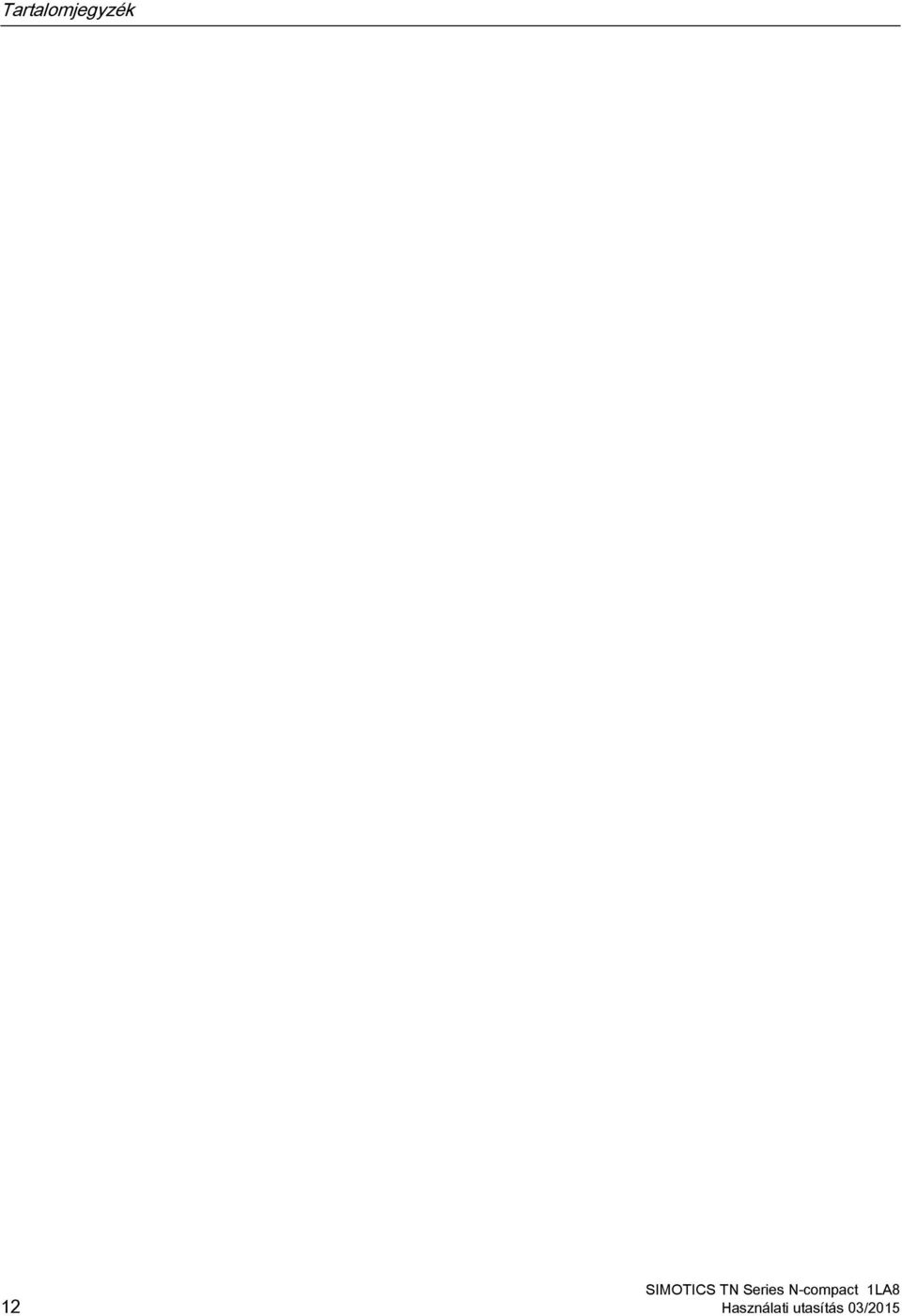

12 Tartalomjegyzék 12 Használati utasítás 03/2015

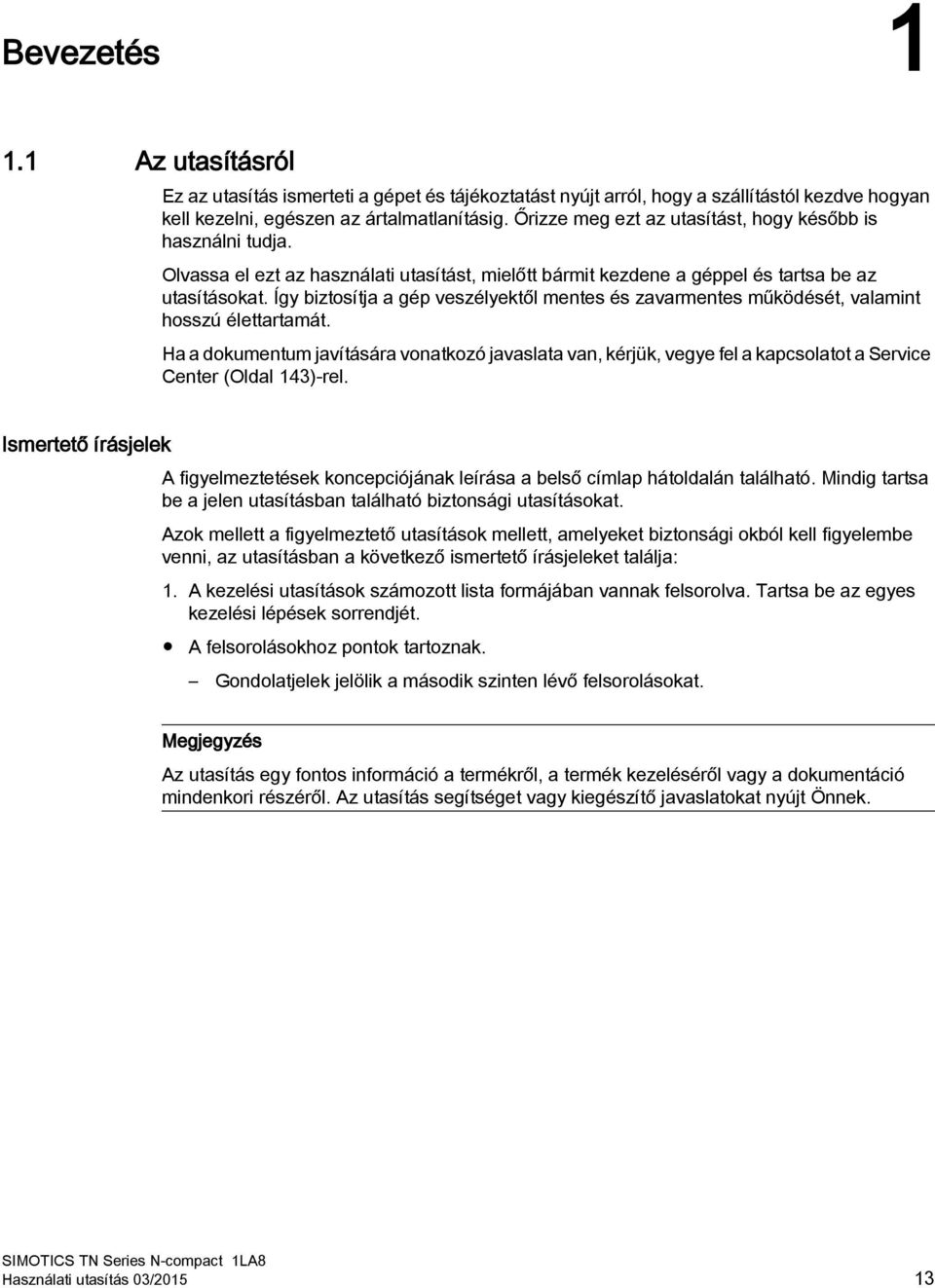

13 Bevezetés Az utasításról Ez az utasítás ismerteti a gépet és tájékoztatást nyújt arról, hogy a szállítástól kezdve hogyan kell kezelni, egészen az ártalmatlanításig. Őrizze meg ezt az utasítást, hogy később is használni tudja. Olvassa el ezt az használati utasítást, mielőtt bármit kezdene a géppel és tartsa be az utasításokat. Így biztosítja a gép veszélyektől mentes és zavarmentes működését, valamint hosszú élettartamát. Ha a dokumentum javítására vonatkozó javaslata van, kérjük, vegye fel a kapcsolatot a Service Center (Oldal 143)-rel. Ismertető írásjelek A figyelmeztetések koncepciójának leírása a belső címlap hátoldalán található. Mindig tartsa be a jelen utasításban található biztonsági utasításokat. Azok mellett a figyelmeztető utasítások mellett, amelyeket biztonsági okból kell figyelembe venni, az utasításban a következő ismertető írásjeleket találja: 1. A kezelési utasítások számozott lista formájában vannak felsorolva. Tartsa be az egyes kezelési lépések sorrendjét. A felsorolásokhoz pontok tartoznak. Gondolatjelek jelölik a második szinten lévő felsorolásokat. Megjegyzés Az utasítás egy fontos információ a termékről, a termék kezeléséről vagy a dokumentáció mindenkori részéről. Az utasítás segítséget vagy kiegészítő javaslatokat nyújt Önnek. Használati utasítás 03/

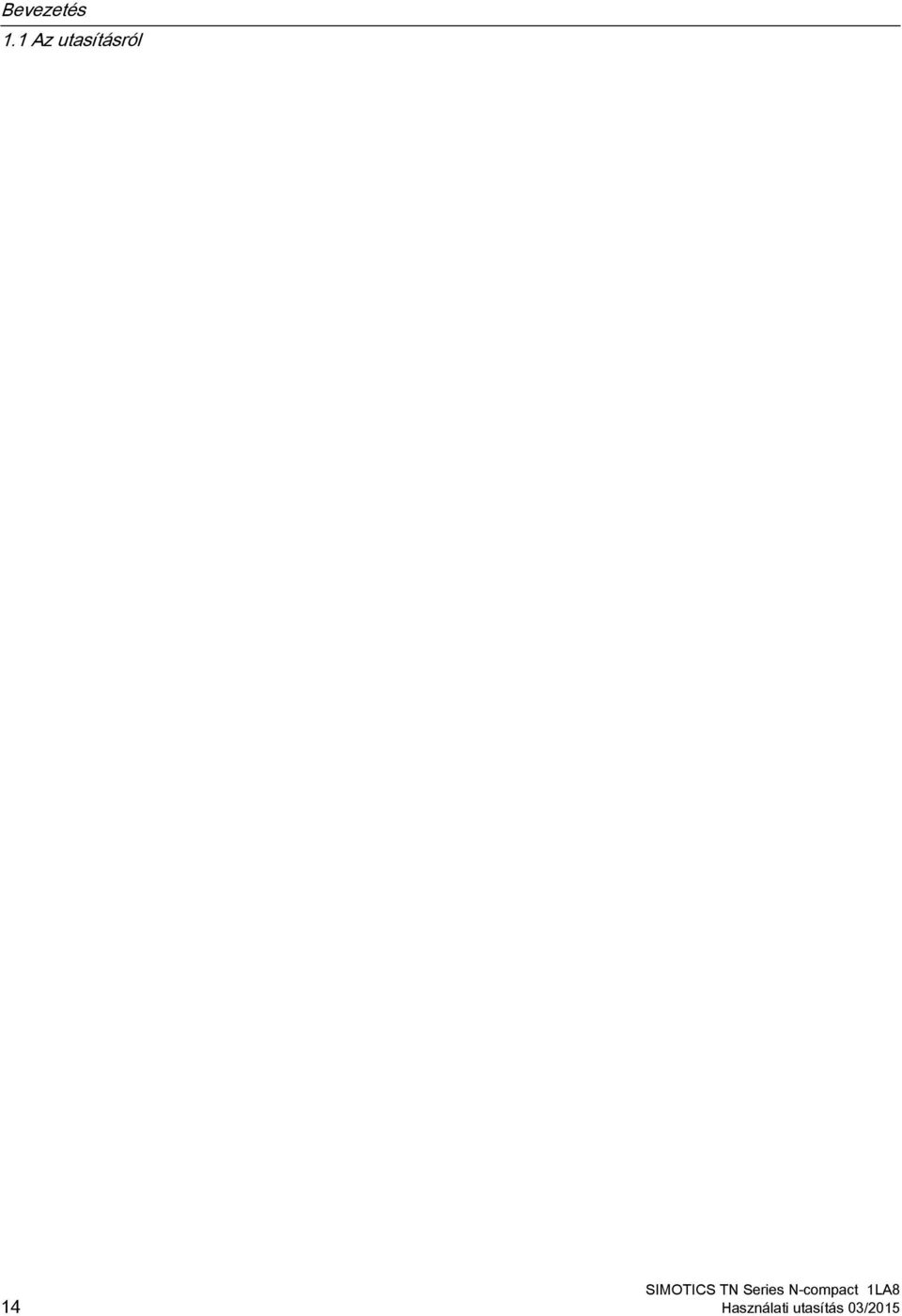

14 Bevezetés 1.1 Az utasításról 14 Használati utasítás 03/2015

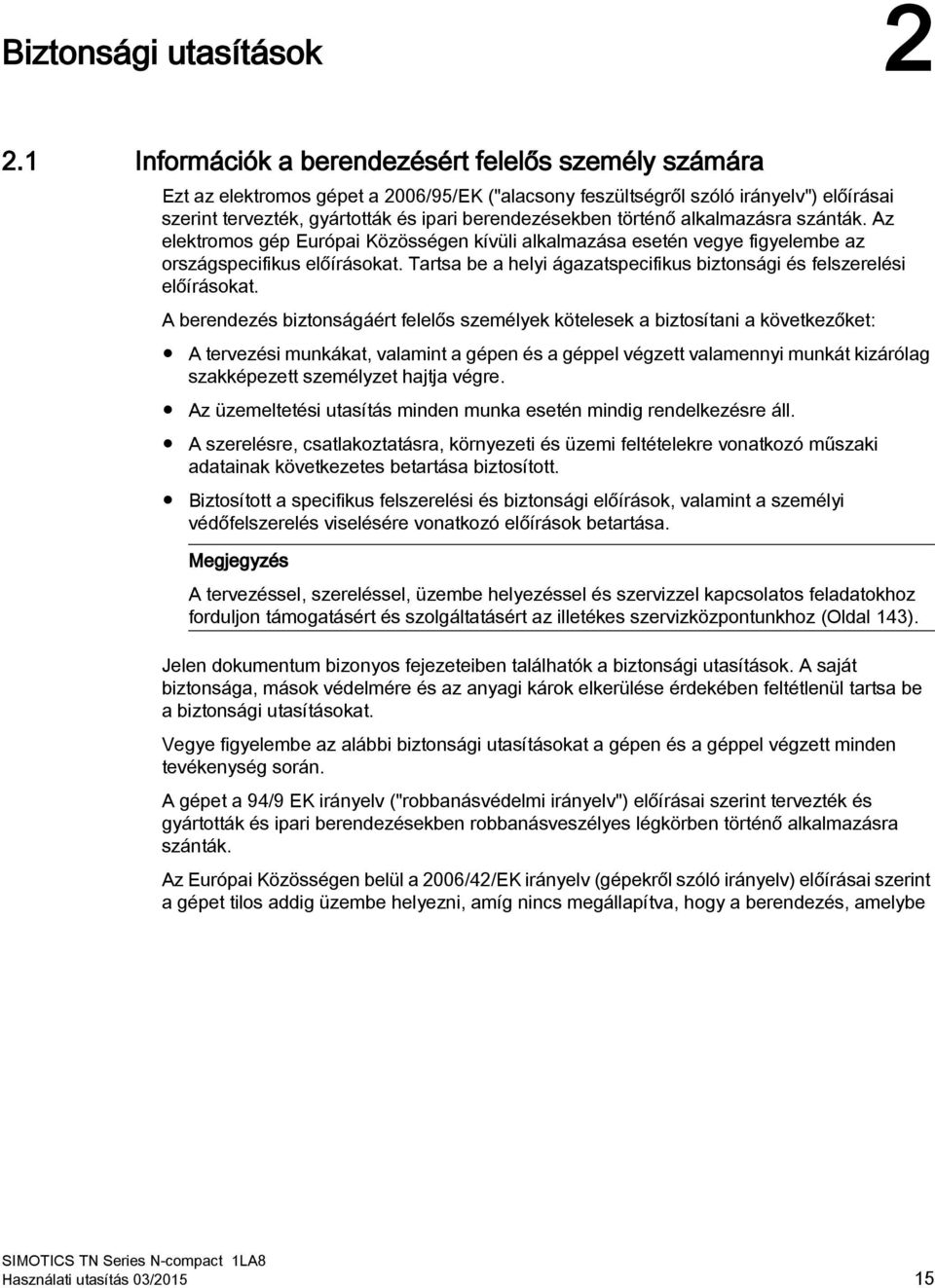

15 Biztonsági utasítások Információk a berendezésért felelős személy számára Ezt az elektromos gépet a 2006/95/EK ("alacsony feszültségről szóló irányelv") előírásai szerint tervezték, gyártották és ipari berendezésekben történő alkalmazásra szánták. Az elektromos gép Európai Közösségen kívüli alkalmazása esetén vegye figyelembe az országspecifikus előírásokat. Tartsa be a helyi ágazatspecifikus biztonsági és felszerelési előírásokat. A berendezés biztonságáért felelős személyek kötelesek a biztosítani a következőket: A tervezési munkákat, valamint a gépen és a géppel végzett valamennyi munkát kizárólag szakképezett személyzet hajtja végre. Az üzemeltetési utasítás minden munka esetén mindig rendelkezésre áll. A szerelésre, csatlakoztatásra, környezeti és üzemi feltételekre vonatkozó műszaki adatainak következetes betartása biztosított. Biztosított a specifikus felszerelési és biztonsági előírások, valamint a személyi védőfelszerelés viselésére vonatkozó előírások betartása. Megjegyzés A tervezéssel, szereléssel, üzembe helyezéssel és szervizzel kapcsolatos feladatokhoz forduljon támogatásért és szolgáltatásért az illetékes szervizközpontunkhoz (Oldal 143). Jelen dokumentum bizonyos fejezeteiben találhatók a biztonsági utasítások. A saját biztonsága, mások védelmére és az anyagi károk elkerülése érdekében feltétlenül tartsa be a biztonsági utasításokat. Vegye figyelembe az alábbi biztonsági utasításokat a gépen és a géppel végzett minden tevékenység során. A gépet a 94/9 EK irányelv ("robbanásvédelmi irányelv") előírásai szerint tervezték és gyártották és ipari berendezésekben robbanásveszélyes légkörben történő alkalmazásra szánták. Az Európai Közösségen belül a 2006/42/EK irányelv (gépekről szóló irányelv) előírásai szerint a gépet tilos addig üzembe helyezni, amíg nincs megállapítva, hogy a berendezés, amelybe Használati utasítás 03/

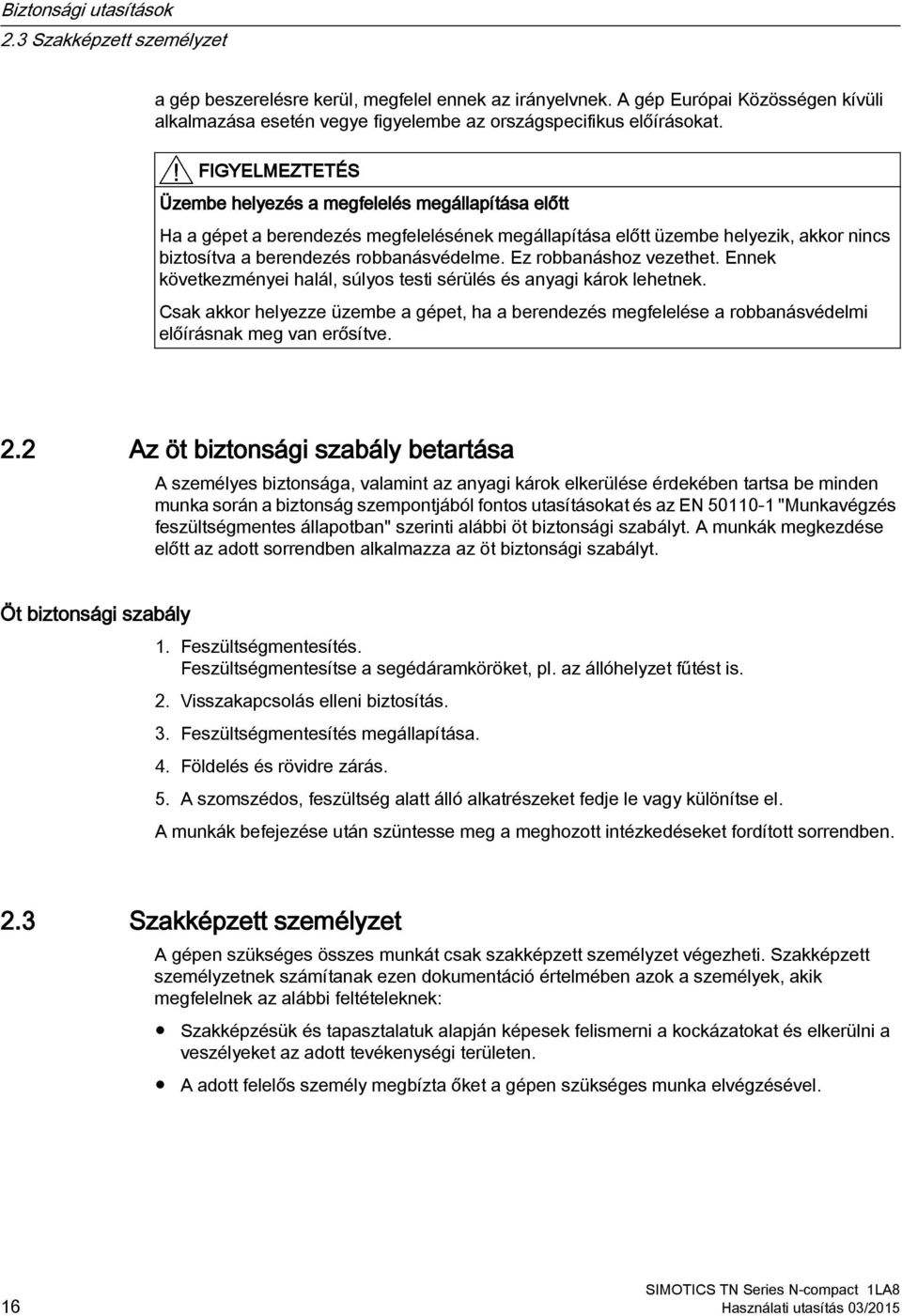

16 Biztonsági utasítások 2.3 Szakképzett személyzet a gép beszerelésre kerül, megfelel ennek az irányelvnek. A gép Európai Közösségen kívüli alkalmazása esetén vegye figyelembe az országspecifikus előírásokat. FIGYELMEZTETÉS Üzembe helyezés a megfelelés megállapítása előtt Ha a gépet a berendezés megfelelésének megállapítása előtt üzembe helyezik, akkor nincs biztosítva a berendezés robbanásvédelme. Ez robbanáshoz vezethet. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. Csak akkor helyezze üzembe a gépet, ha a berendezés megfelelése a robbanásvédelmi előírásnak meg van erősítve. 2.2 Az öt biztonsági szabály betartása A személyes biztonsága, valamint az anyagi károk elkerülése érdekében tartsa be minden munka során a biztonság szempontjából fontos utasításokat és az EN "Munkavégzés feszültségmentes állapotban" szerinti alábbi öt biztonsági szabályt. A munkák megkezdése előtt az adott sorrendben alkalmazza az öt biztonsági szabályt. Öt biztonsági szabály 1. Feszültségmentesítés. Feszültségmentesítse a segédáramköröket, pl. az állóhelyzet fűtést is. 2. Visszakapcsolás elleni biztosítás. 3. Feszültségmentesítés megállapítása. 4. Földelés és rövidre zárás. 5. A szomszédos, feszültség alatt álló alkatrészeket fedje le vagy különítse el. A munkák befejezése után szüntesse meg a meghozott intézkedéseket fordított sorrendben. 2.3 Szakképzett személyzet A gépen szükséges összes munkát csak szakképzett személyzet végezheti. Szakképzett személyzetnek számítanak ezen dokumentáció értelmében azok a személyek, akik megfelelnek az alábbi feltételeknek: Szakképzésük és tapasztalatuk alapján képesek felismerni a kockázatokat és elkerülni a veszélyeket az adott tevékenységi területen. A adott felelős személy megbízta őket a gépen szükséges munka elvégzésével. 16 Használati utasítás 03/2015

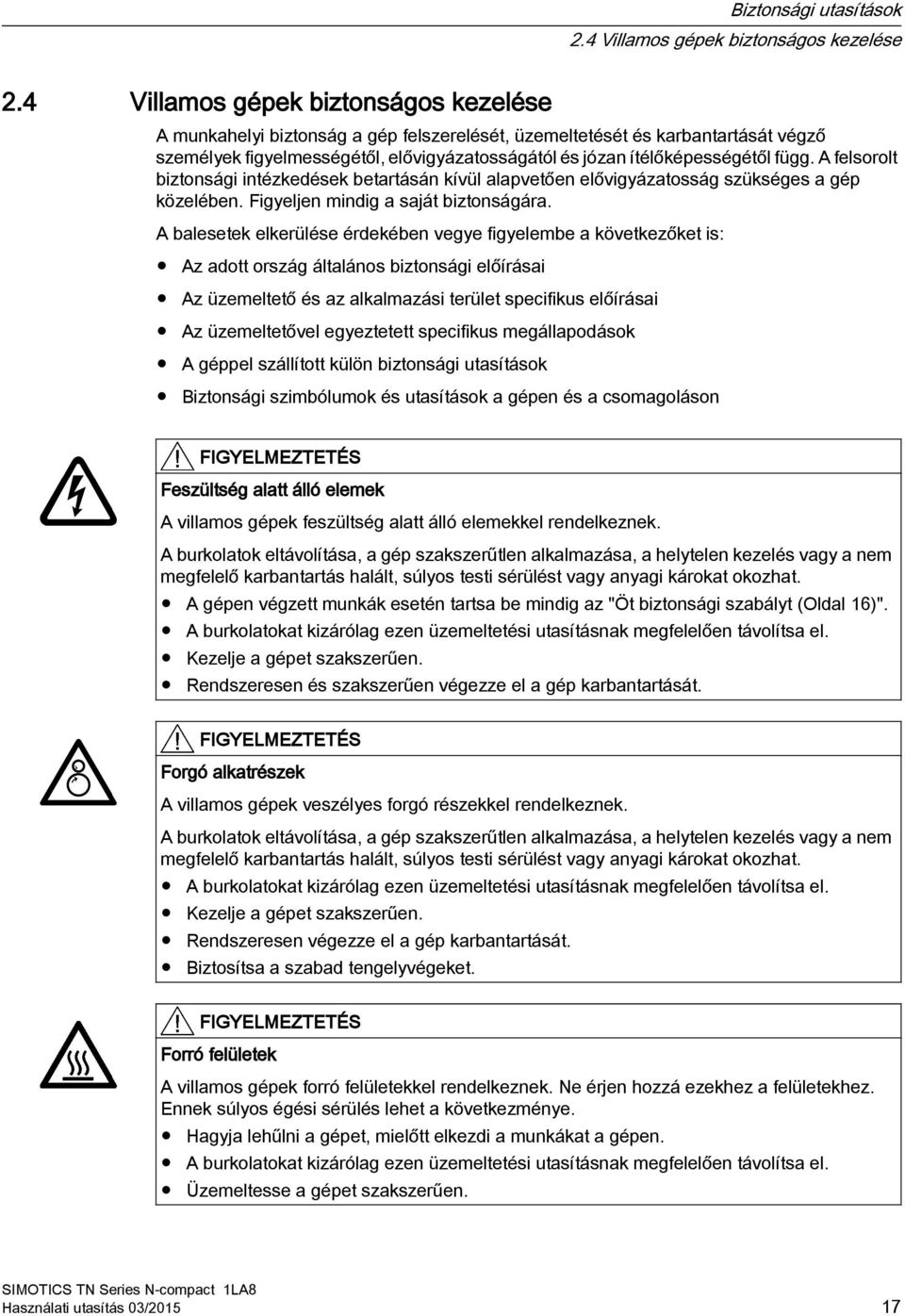

17 Biztonsági utasítások 2.4 Villamos gépek biztonságos kezelése 2.4 Villamos gépek biztonságos kezelése A munkahelyi biztonság a gép felszerelését, üzemeltetését és karbantartását végző személyek figyelmességétől, elővigyázatosságától és józan ítélőképességétől függ. A felsorolt biztonsági intézkedések betartásán kívül alapvetően elővigyázatosság szükséges a gép közelében. Figyeljen mindig a saját biztonságára. A balesetek elkerülése érdekében vegye figyelembe a következőket is: Az adott ország általános biztonsági előírásai Az üzemeltető és az alkalmazási terület specifikus előírásai Az üzemeltetővel egyeztetett specifikus megállapodások A géppel szállított külön biztonsági utasítások Biztonsági szimbólumok és utasítások a gépen és a csomagoláson FIGYELMEZTETÉS Feszültség alatt álló elemek A villamos gépek feszültség alatt álló elemekkel rendelkeznek. A burkolatok eltávolítása, a gép szakszerűtlen alkalmazása, a helytelen kezelés vagy a nem megfelelő karbantartás halált, súlyos testi sérülést vagy anyagi károkat okozhat. A gépen végzett munkák esetén tartsa be mindig az "Öt biztonsági szabályt (Oldal 16)". A burkolatokat kizárólag ezen üzemeltetési utasításnak megfelelően távolítsa el. Kezelje a gépet szakszerűen. Rendszeresen és szakszerűen végezze el a gép karbantartását. FIGYELMEZTETÉS Forgó alkatrészek A villamos gépek veszélyes forgó részekkel rendelkeznek. A burkolatok eltávolítása, a gép szakszerűtlen alkalmazása, a helytelen kezelés vagy a nem megfelelő karbantartás halált, súlyos testi sérülést vagy anyagi károkat okozhat. A burkolatokat kizárólag ezen üzemeltetési utasításnak megfelelően távolítsa el. Kezelje a gépet szakszerűen. Rendszeresen végezze el a gép karbantartását. Biztosítsa a szabad tengelyvégeket. FIGYELMEZTETÉS Forró felületek A villamos gépek forró felületekkel rendelkeznek. Ne érjen hozzá ezekhez a felületekhez. Ennek súlyos égési sérülés lehet a következménye. Hagyja lehűlni a gépet, mielőtt elkezdi a munkákat a gépen. A burkolatokat kizárólag ezen üzemeltetési utasításnak megfelelően távolítsa el. Üzemeltesse a gépet szakszerűen. Használati utasítás 03/

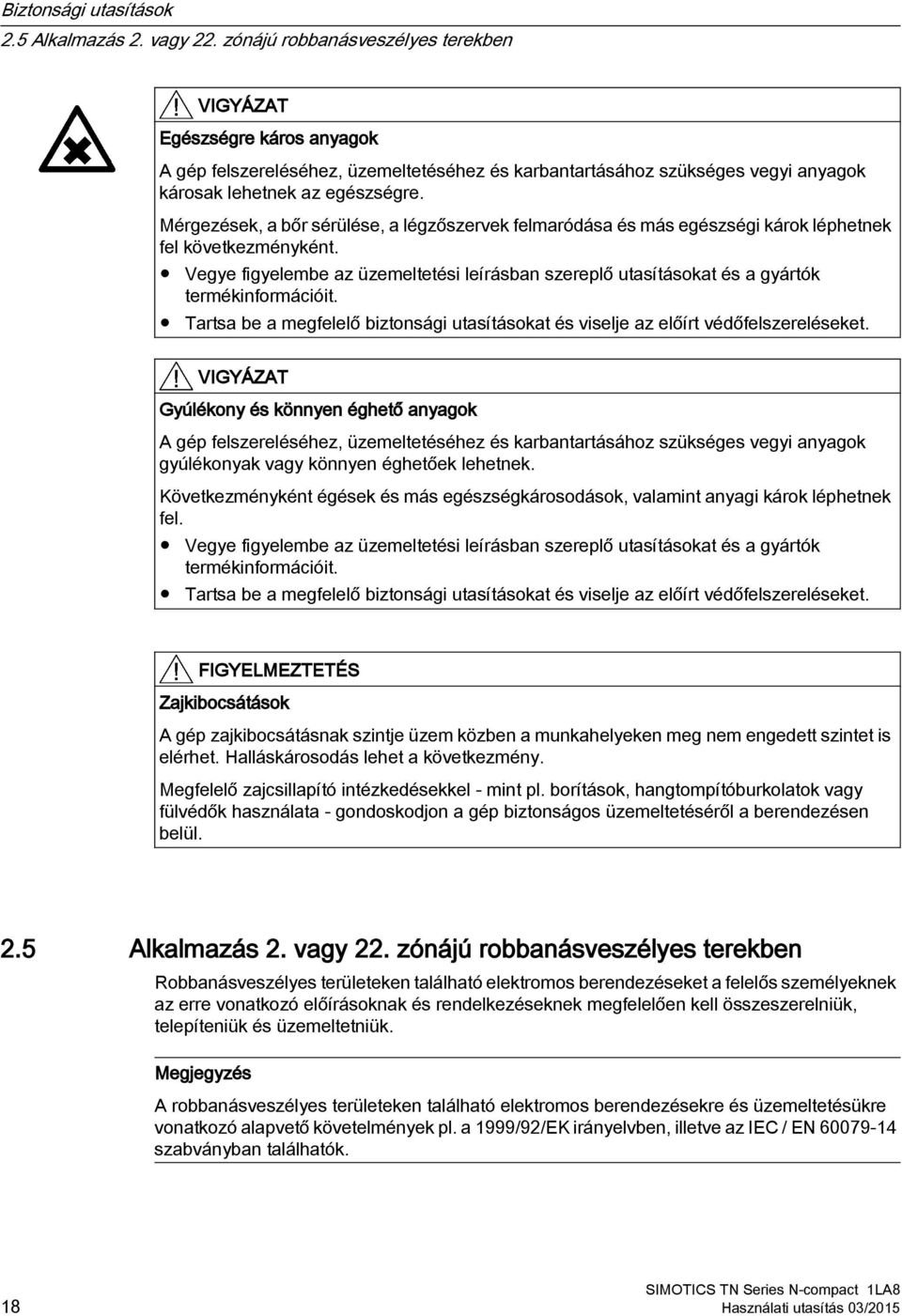

18 Biztonsági utasítások 2.5 Alkalmazás 2. vagy 22. zónájú robbanásveszélyes terekben VIGYÁZAT Egészségre káros anyagok A gép felszereléséhez, üzemeltetéséhez és karbantartásához szükséges vegyi anyagok károsak lehetnek az egészségre. Mérgezések, a bőr sérülése, a légzőszervek felmaródása és más egészségi károk léphetnek fel következményként. Vegye figyelembe az üzemeltetési leírásban szereplő utasításokat és a gyártók termékinformációit. Tartsa be a megfelelő biztonsági utasításokat és viselje az előírt védőfelszereléseket. VIGYÁZAT Gyúlékony és könnyen éghető anyagok A gép felszereléséhez, üzemeltetéséhez és karbantartásához szükséges vegyi anyagok gyúlékonyak vagy könnyen éghetőek lehetnek. Következményként égések és más egészségkárosodások, valamint anyagi károk léphetnek fel. Vegye figyelembe az üzemeltetési leírásban szereplő utasításokat és a gyártók termékinformációit. Tartsa be a megfelelő biztonsági utasításokat és viselje az előírt védőfelszereléseket. FIGYELMEZTETÉS Zajkibocsátások A gép zajkibocsátásnak szintje üzem közben a munkahelyeken meg nem engedett szintet is elérhet. Halláskárosodás lehet a következmény. Megfelelő zajcsillapító intézkedésekkel - mint pl. borítások, hangtompítóburkolatok vagy fülvédők használata - gondoskodjon a gép biztonságos üzemeltetéséről a berendezésen belül. 2.5 Alkalmazás 2. vagy 22. zónájú robbanásveszélyes terekben Robbanásveszélyes területeken található elektromos berendezéseket a felelős személyeknek az erre vonatkozó előírásoknak és rendelkezéseknek megfelelően kell összeszerelniük, telepíteniük és üzemeltetniük. Megjegyzés A robbanásveszélyes területeken található elektromos berendezésekre és üzemeltetésükre vonatkozó alapvető követelmények pl. a 1999/92/EK irányelvben, illetve az IEC / EN szabványban találhatók. 18 Használati utasítás 03/2015

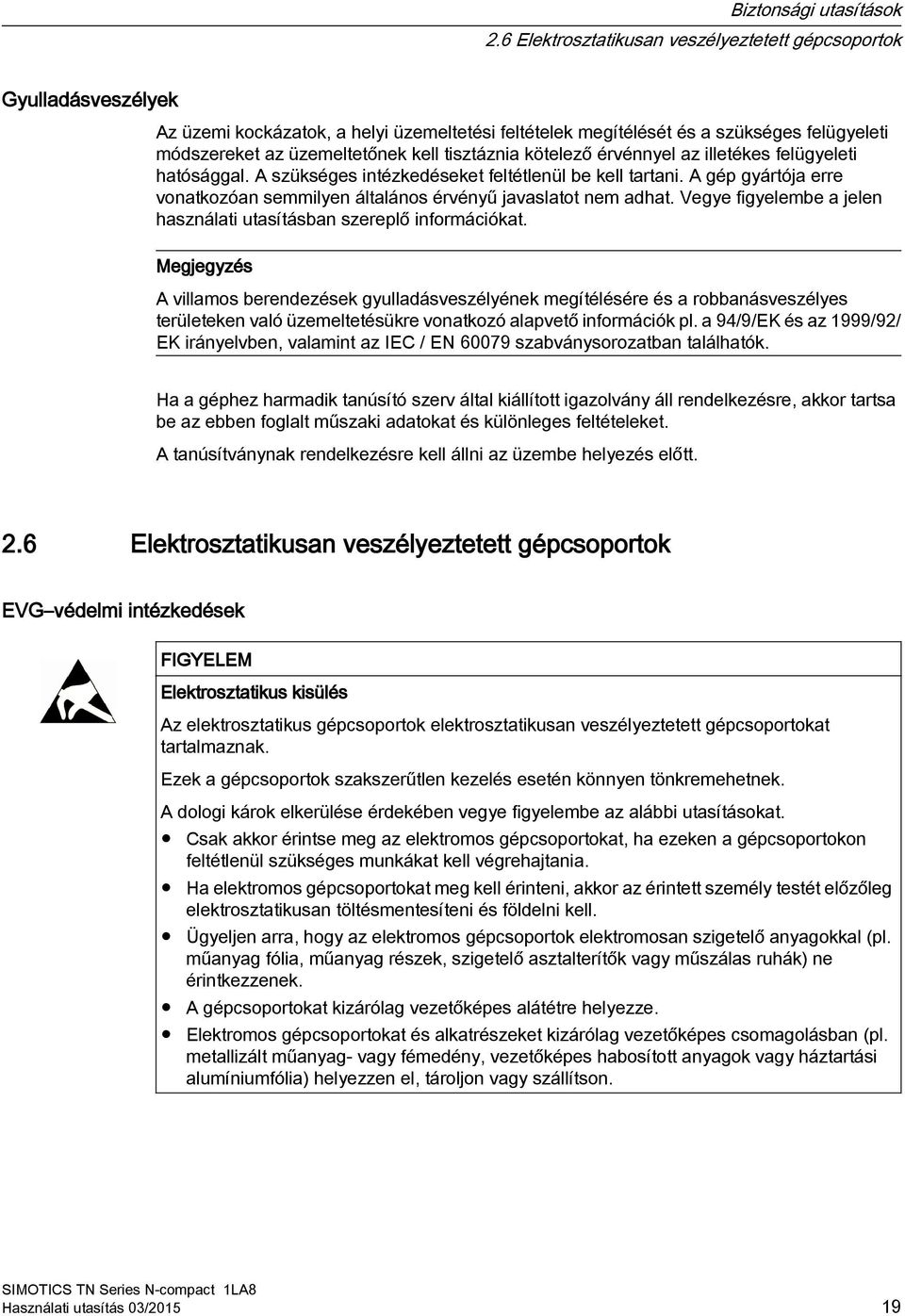

19 Biztonsági utasítások 2.6 Elektrosztatikusan veszélyeztetett gépcsoportok Gyulladásveszélyek Az üzemi kockázatok, a helyi üzemeltetési feltételek megítélését és a szükséges felügyeleti módszereket az üzemeltetőnek kell tisztáznia kötelező érvénnyel az illetékes felügyeleti hatósággal. A szükséges intézkedéseket feltétlenül be kell tartani. A gép gyártója erre vonatkozóan semmilyen általános érvényű javaslatot nem adhat. Vegye figyelembe a jelen használati utasításban szereplő információkat. Megjegyzés A villamos berendezések gyulladásveszélyének megítélésére és a robbanásveszélyes területeken való üzemeltetésükre vonatkozó alapvető információk pl. a 94/9/EK és az 1999/92/ EK irányelvben, valamint az IEC / EN szabványsorozatban találhatók. Ha a géphez harmadik tanúsító szerv által kiállított igazolvány áll rendelkezésre, akkor tartsa be az ebben foglalt műszaki adatokat és különleges feltételeket. A tanúsítványnak rendelkezésre kell állni az üzembe helyezés előtt. 2.6 Elektrosztatikusan veszélyeztetett gépcsoportok EVG védelmi intézkedések FIGYELEM Elektrosztatikus kisülés Az elektrosztatikus gépcsoportok elektrosztatikusan veszélyeztetett gépcsoportokat tartalmaznak. Ezek a gépcsoportok szakszerűtlen kezelés esetén könnyen tönkremehetnek. A dologi károk elkerülése érdekében vegye figyelembe az alábbi utasításokat. Csak akkor érintse meg az elektromos gépcsoportokat, ha ezeken a gépcsoportokon feltétlenül szükséges munkákat kell végrehajtania. Ha elektromos gépcsoportokat meg kell érinteni, akkor az érintett személy testét előzőleg elektrosztatikusan töltésmentesíteni és földelni kell. Ügyeljen arra, hogy az elektromos gépcsoportok elektromosan szigetelő anyagokkal (pl. műanyag fólia, műanyag részek, szigetelő asztalterítők vagy műszálas ruhák) ne érintkezzenek. A gépcsoportokat kizárólag vezetőképes alátétre helyezze. Elektromos gépcsoportokat és alkatrészeket kizárólag vezetőképes csomagolásban (pl. metallizált műanyag- vagy fémedény, vezetőképes habosított anyagok vagy háztartási alumíniumfólia) helyezzen el, tároljon vagy szállítson. Használati utasítás 03/

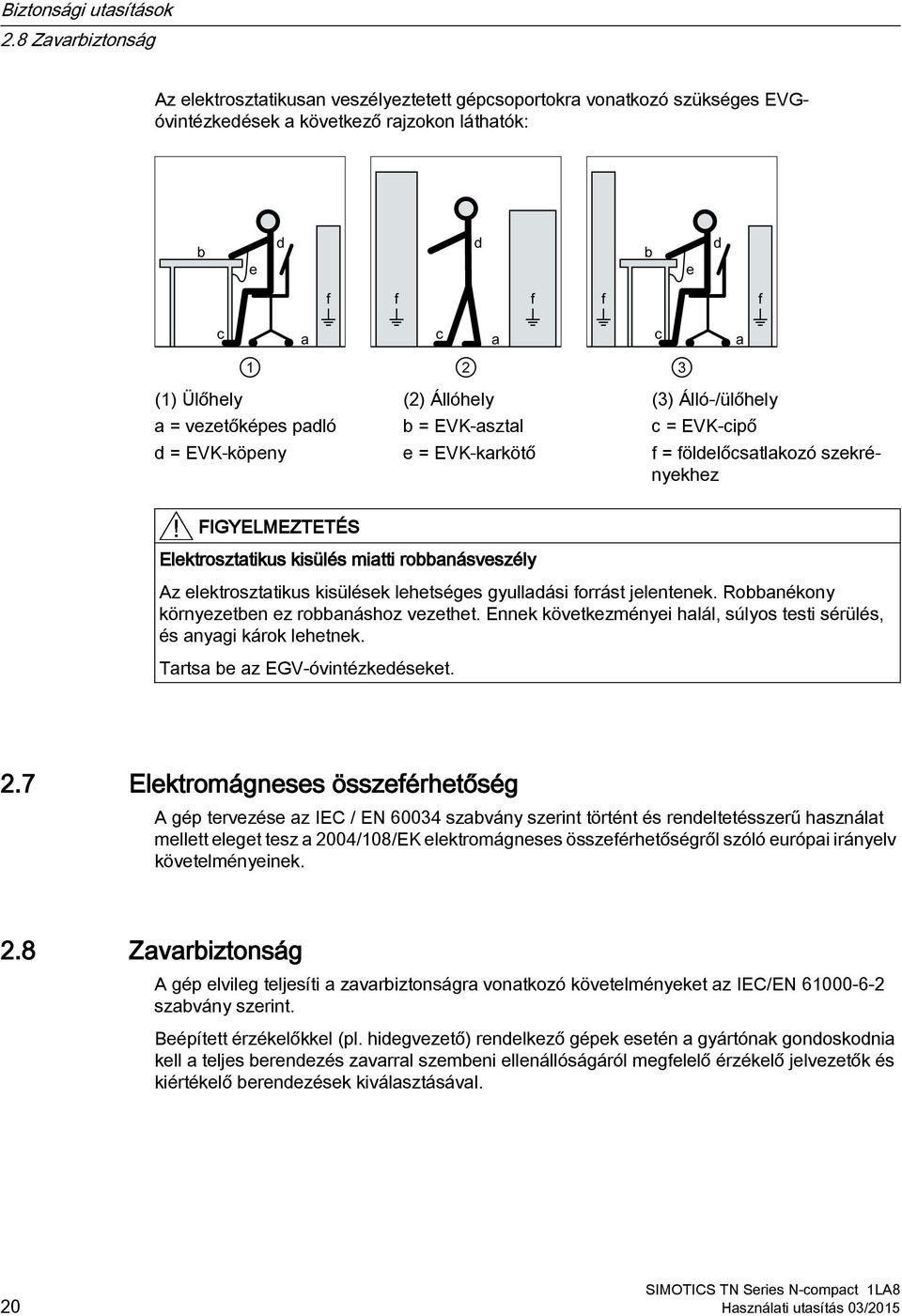

20 Biztonsági utasítások 2.8 Zavarbiztonság Az elektrosztatikusan veszélyeztetett gépcsoportokra vonatkozó szükséges EVGóvintézkedések a következő rajzokon láthatók: (1) Ülőhely (2) Állóhely (3) Álló-/ülőhely a = vezetőképes padló b = EVK-asztal c = EVK-cipő d = EVK-köpeny e = EVK-karkötő f = földelőcsatlakozó szekrényekhez FIGYELMEZTETÉS Elektrosztatikus kisülés miatti robbanásveszély Az elektrosztatikus kisülések lehetséges gyulladási forrást jelentenek. Robbanékony környezetben ez robbanáshoz vezethet. Ennek következményei halál, súlyos testi sérülés, és anyagi károk lehetnek. Tartsa be az EGV-óvintézkedéseket. 2.7 Elektromágneses összeférhetőség A gép tervezése az IEC / EN szabvány szerint történt és rendeltetésszerű használat mellett eleget tesz a 2004/108/EK elektromágneses összeférhetőségről szóló európai irányelv követelményeinek. 2.8 Zavarbiztonság A gép elvileg teljesíti a zavarbiztonságra vonatkozó követelményeket az IEC/EN szabvány szerint. Beépített érzékelőkkel (pl. hidegvezető) rendelkező gépek esetén a gyártónak gondoskodnia kell a teljes berendezés zavarral szembeni ellenállóságáról megfelelő érzékelő jelvezetők és kiértékelő berendezések kiválasztásával. 20 Használati utasítás 03/2015

21 Biztonsági utasítások 2.11 Elektromágneses mezők az elektromos energiatechnikai berendezések üzemeltetésekor 2.9 A villamos hálózat befolyásolása erősen ingadozó nyomaték esetén Erősen ingadozó nyomaték hatására, pl. dugattyús kompresszor hajtásakor, egy nem színusz alakú motoráram keletkezik. A keletkező felharmonikusok a csatlakozó vezetékeken keresztül kedvezőtlenül befolyásolhatják a villamos hálózatot Zavarfeszültség átalakítós üzemnél FIGYELMEZTETÉS Zavarfeszültség átalakítós üzemnél Átalakítós üzemnél az átalakítótól (gyártó, típus, hozott zavarmentesítési intézkedések) függően különböző mértékű zavarkibocsátás lép fel. Beépített érzékelőkkel, pl. hideg vezetőkkel rendelkező gépeknél az érzékelő vezetéken átalakító által okozott zavarfeszültség léphet fel. Üzemzavarhoz vezethet, mely közvetetten vagy közvetlenül halált, súlyos sérülést és a berendezés károsodását okozhatja. Hogy megelőzze a gépből és frekvencia-átalakítóból álló meghajtó rendszerben az IEC/ EN szerinti határérték túllépését, mindig tartsa be a frekvencia-átalakító gyártójának EMC utasításait. Hajtsa végre a megfelelő EMV intézkedéseket Elektromágneses mezők az elektromos energiatechnikai berendezések üzemeltetésekor FIGYELMEZTETÉS Elektronikus készülékek zavara az elektromos energiatechnikai berendezések miatt Az elektromos energiatechnikai berendezések üzemeltetés közben elektromos mezőket hoznak létre. A gép közvetlen közelében történő tartózkodás esetén a beültetéseknél, pl. szívritmus szabályozóval rendelkezők esetében, életveszélyes hibás működések léphetnek fel. A mágneses vagy elektronikus adathordozóknál adatvesztések fordulhatnak elő. Szívritmus szabályozóval rendelkezőknek tilos a gép közelében tartózkodni. Védje a berendezésen dolgozó személyzetet megfelelő intézkedésekkel, pl. jelölésekkel, lezárásokkal, a biztonságra vonatkozó tájékoztatással és figyelmeztető utasításokkal. Vegye figyelembe a nemzeti munkavédelmi és biztonsági előírásokat. Ne vigyen magával semmilyen mágneses vagy elektronikus adathordozót. Használati utasítás 03/

22 Biztonsági utasítások 2.11 Elektromágneses mezők az elektromos energiatechnikai berendezések üzemeltetésekor 22 Használati utasítás 03/2015

23 Leírás 3 Alkalmazási terület Ez az elektromos gép a hajtóműtechnika és energiaátalakítás széles alkalmazási területeire van tervezve. Jellemzői: nagyon robusztos felépítés, hosszú élettartam és megbízhatóság, valamint nagymértékű változtathatóság a mindenkori funkció optimális illesztésének megfelelően. A szállított gép kivitelezésére vonatkozó részletek és a megengedett üzemi követelmények ebben a dokumentációban találhatók. A gép kivitelezése a megrendelő specifikációi alapján történt és kizárólag a szerződésben megállapított alkalmazásokra használható. A megengedett üzemi feltételeket a teljesítménytáblán találja. A műszaki adatok leírása a katalógusban található. Gyújtásvédelmi fokozat Ex na A gép "nem szikrázó" gyújtásvédelmi fokozatban (Ex na) készült az IEC / EN szabvány szerint. Így üzemeltethető az IEC / EN szerinti 2. zonájú robbanásveszélyes területeken is. FIGYELMEZTETÉS Robbanásveszély A gép nem porrobbanás-veszélyes terekben vagy hibrid vegyületek miatti robbanásveszélyes terekben való használatra tervezett. Ha ilyen területeken üzemelteti, robbanás keletkezhet. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. Ne üzemeltesse a gépet porrobbanás-veszélyes terekben vagy hibrid vegyületek miatti robbanásveszélyes területeken. Gépkivitel A gép kivitelezésének és ellenőrzésének alapjául szolgáló előírások és szabványok a teljesítménytáblán találhatók. A gépkivitel alapvetően az alábbi szabványoknak felel meg. A hivatkozott harmonizált szabványok aktuális szövegét az EK megfelelőségi nyilatkozat tartalmazza, illetve nyilatkozatok tartalmazzák. Táblázat 3-1 Gépkivitel Jellemző Szabvány Méretezés és üzemviszonyok IEC / EN Védelmi fokozat IEC / EN Használati utasítás 03/

24 Leírás Jellemző Szabvány Hűtés IEC / EN Gyártási kivitel IEC / EN Csatlakozási megnevezések és forgásirányok IEC / EN Zajemisszió IEC / EN Indítási viselkedés, forgó villamos gépek IEC / EN * Rezgéserősség fokozata IEC / EN Rezgési határértékek DIN ISO * Csak hálózati üzemmódú gépek Lásd még Minőségi dokumentumok (Oldal 147) Robbanásvédett gépek esetében ezenkívül a következő szabványok érvényesek: Táblázat 3-2 Gépkivitel Ex na gyújtásvédelmi fokozattal Jellemző Szabvány Gyújtásvédelmi fokozat Ex na 1 IEC / EN IEC / EN Opció, rendeléstől függően Teljesítménytábla A teljesítménytábla az azonosító adatokat és a legfontosabb műszaki adatokat tartalmazza. A teljesítménytáblán és a szerződéses megállapodásban szereplő adatok határozzák meg a rendeltetésszerű használat határait. 24 Használati utasítás 03/2015

25 Leírás Kép 3-1 A teljesítménytábla elvi ábrázolása Táblázat 3-3 Adatok a teljesítménytáblán Hely z Leírás Hely z Leírás (1) Motorfajta (12) Méretezési fordulatszám [ 1 / perc ] (2) Motortípus (13) Indítási áram viszony (3) Sorozatszám (14) (üres) (4) Gyártási kivitel (15) Tanúsítvány száma (5) Hőkategória (16) védelmi fokozat (6) Mérési feszültség [V] és kapcsolás (17) Forgórész osztály (7) Mérési frekvencia [Hz] (18) Motorsúly [kg] (8) (Tartalom a kivitel szerint) (19) Kiegészítő adatok (opcionális) (9) Mérési áram [A] (20) Maximális fordulatszám [ 1 / perc ] (10) Mérési teljesítmény [kw] (21) Gyártó ország / helység (11) Teljesítménytényező [cos φ] Forgórész A kalitkás tekercselésű forgórészcsomag rögzített a tengelyen. A tengely rendszerint egy hengeres tengelyvéggel rendelkezik a DE-oldalon. A kiviteltől függően az NDE-oldalon második tengelyvég található. Hűtés A hűtőrendszer zárt, belső hűtőkörként van kialakítva. A gép hővesztesége a felületen keresztül átadódik a környezeti levegőnek. A hűtőlevegőt a belső primer körben egy Használati utasítás 03/

26 Leírás tengelyventilátor mozgatja. A külső szekunder körben a hűtőlevegő mozgatását egy tengelyventilátor végzi. Ventilátor A belső ventilátorok nem függenek a forgásiránytól. Külső ventilátor: Négy- és többpólusú gépek, valamint 1L : A külső ventilátorok nem függenek a forgásiránytól. Kétpólusú gépek, kivéve 1L : A külső ventilátorok függenek a forgásiránytól. A gépeket egy "Forgásirány nyíl" kiegészítő tábla jelöli a csapágytáblán és a teljesítménytáblán. Opcionálisan az 1L is felszerelhető a forgásiránytól függő külső ventilátorral. Gördülőcsapágy A gépek a kiviteltől függően és a rendelésből ismert üzemi feltételeknek megfelelően különböző gördülőcsapágy változatokkal vannak ellátva. A mindenkori típusok a gép kenési tábláján találhatók. Átalakító üzemmód esetén általában egy szigetelt csapágyat építenek be az NDE-oldalon. A gördülőcsapágyazásnak a következő kivitelei vannak: Táblázat 3-4 Gördülőcsapágy változatok Kivitel Vizszintes gyártási kivitel, tengelykapcsolós lehajtás Vízszintes gyártási kivitel, növelt átlóerők, pl. szíj lehajtás esetén Függőleges gyártási kivitel, tengelymagasság 315, tengelykapcsolós lehajtás Függőleges gyártási kivitel, tengelymagasság Gördülőcsapágy DE-oldal: Mélyhornyú golyóscsapágy, mint rögzített csapágy NDE-oldal: Mélyhornyú golyóscsapágy, mint laza csapágy axiális nyomórugókkal DE oldal: Hengergörgős csapágy, mint laza csapágy NDE-oldal: Mélyhornyú golyóscsapágy, mint rögzített csapágy DE oldal: Mélyhornyú golyóscsapágy, mint rögzített csapágy NDE-oldal: Mélyhornyú golyóscsapágy, mint laza csapágy axiális nyomórugókkal DE oldal: Ferde hatásvonalú golyóscsapágy / mélyhornyú golyóscsapágy pár, mint rögzített csapágy NDE-oldal: Mélyhornyú golyóscsapágy, mint laza csapágy axiális nyomórugókkal Hengergörgős csapágyazású kivitel a "magasabb védelmi fokozat" érdekében (opció) A tulajdonképpeni csapágybetét elé helyezett zsírkamra az elrendezése következtében erősebb tömítést biztosít és védi a csapágybetéteket a por és a víz behatolásától. Bár célirányosan mindkét esetben egyforma zsír használatos, a különböző funkciónak megfelelően megkülönböztetjük a "kenőzsírt" és a "tömítőzsírt". Felépítés A külső csapágyfedél a csapágyházzal együtt a használt kenőzsír gyűjtőterét, és a labirint tömítőgyűrűvel (opció) együtt a tömítőzsír előkamráját képezi. A külső csapágyfedélen belül 26 Használati utasítás 03/2015

27 Leírás található még egy második zsírzófej, amelynek zsírcsatornája a tömítőzsír bepréselését szolgálja. A zsírzókamra a tömítőzsír gyűjtőtérrel szemben egy V-gyűrűvel, ill. egy V- és filcgyűrű kombinációval van tömítve annak megakadályozására, hogy az előkamrában tárolt tömítőzsír a gyűjtőkamrába áramoljon. A zsírzókamrában rendelkezésre álló tömítőzsír üzem alatt lassan a labirintusba kerül és tömíti a labirintust ill. eltávolítja az esetlegesen bekerült és a külső területen megtapadt port. Kapocsdoboz A kapocsdoboz a gép bal- vagy jobboldalán található. A gép másik oldalára történő utólagos átszerelés nem lehetséges. Ha utólag a következő nagy kapocsdobozra akarja átépíteni, akkor vegye fel a kapcsolatot a gyártóval. A tengelymagasságtól függően a következő kapocsdobozok kerülnek üzemeltetésre a kábel csatlakoztatáshoz: Táblázat 3-5 A tengelymagasság hozzárendelése a kapocsdobozhoz Tengelymagasság Kapocsdoboz 315 GT XB XB XB XB Kivéve a robbanásvédett kivitelekhez Megjegyzés A kapocsdoboz megfordítása A kapocsdoboz megfordítása a kiviteltől függően lehetséges. A bekötés irányának megfelelően egyenként 90 -kal fordítható el. Szükség esetén forduljon az Ön Service Center (Oldal 143)-éhez. Kiegészítő berendezések A rendelésnek megfelelően különböző kiegészítő berendezéseket, mint pl. a csapágyak, illetve tekercsek ellenőrzésére szolgáló hőmérsékletérzékelőket lehet be- vagy ráépíteni. Állóhelyzet fűtés (opció) A gépben van segédfűtés. A bekötési adatok a gépen a kiegészítő táblán találhatók. Használati utasítás 03/

28 Leírás 28 Használati utasítás 03/2015

29 Előkészítés használatra 4 A gép alkalmazásának megfelelő megtervezése és előkészítése az egyszerű és helyes telepítés, a biztonságos üzemeltetés és a géphez karbantartás és javítás céljából való hozzáférés előfeltételét képezi. Ez a fejezet bemutatja, hogy mit kell figyelembe venni a berendezés tervezésekor a gépet illetően, és mit kell előkészíteni a gép szállítása előtt. 4.1 Biztonsági szempontból lényeges aspektusok a berendezés tervezésekor A gép maradék veszélyeket okoz. Ezek a "Biztonsági utasítások" (Oldal 15) c. fejezetben vagy a tematikailag ide tartozó fejezetekben találhatók. Megfelelő biztonsági intézkedésekkel, mint borítások, lezárások, jelölések stb. gondoskodjon a gép biztonságos üzemeltetéséről a berendezésen belül. 4.2 Az üzemmód betartása Tartsa be a berendezés üzemmódját. Megfelelő vezérlés alkalmazásával kerülje a túl magas fordulatszámokat és ezáltal a berendezésben keletkező károkat. 4.3 Termikus motorvédelem Az üzem közbeni túlhevülés megakadályozása érdekében a gép a motorhőmérséklet közvetlen felügyeletére hidegvezetőkkel van felszerelve. Biztosítsa a felügyelethez szükséges megfelelő kapcsolást. Lásd még Beállítási értékek a tekercselés hőmérsékletének ellenőrzéséhez (Oldal 88) Beállítási értékek a csapágy hőmérsékletének ellenőrzéséhez (Oldal 88) 4.4 Zárókapcsoló állóhelyzet fűtéshez (opció) Ha a segédfűtést járó gép mellett üzemeltetjük, az a gép túlzott felmelegedéséhez vezethet. Olyan zárókapcsolót használjon, amely a gép bekapcsolásakor kikapcsolja a segédfűtést. A segédfűtést csak kikapcsolt gép mellett üzemeltesse. Használati utasítás 03/

30 Előkészítés használatra 4.6 Fordulatszám határértékek Lásd még A nyugalmi fűtés kikapcsolása (Oldal 93) FIGYELMEZTETÉS Robbanásveszély Ha közvetlenül a gép kikapcsolása után bekapcsol az állóhelyzeti fűtés, akkor túllépésre kerülhet a gép hőmérsékleti osztálya vagy a maximális felületi hőmérséklete. Robbanékony környezetben ez robbanáshoz vezethet. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. Az állóhelyzeti fűtést csak a gép kikapcsolása után egy órával kapcsolja be. 4.5 Zajkibocsátások FIGYELMEZTETÉS Zajkibocsátások A gép zajkibocsátásnak szintje üzem közben a munkahelyeken meg nem engedett szintet is elérhet. Halláskárosodás lehet a következmény. Megfelelő zajcsillapító intézkedésekkel - mint pl. borítások, hangtompítóburkolatok vagy fülvédők használata - gondoskodjon a gép biztonságos üzemeltetéséről a berendezésen belül. 4.6 Fordulatszám határértékek FIGYELMEZTETÉS Túl magas fordulatszámok A túl magas fordulatszámok a gép tönkremeneteléhez vezethetnek. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. A vezérlésen keresztül akadályozza meg a megengedett fordulatszám feletti üzemet. Feltétlenül vegye figyelembe a teljesítménytáblán található fordulatszám adatokat. 30 Használati utasítás 03/2015

31 Előkészítés használatra 4.10 Feszültség- és frekvenciaingadozások hálózati üzemmódban 4.7 A fordulatszám-nyomaték jelleggörbe FIGYELMEZTETÉS A hőmérsékleti osztály túllépése Ha a fordulatszám-nyomaték jelleggörbét nem tartják be, akkor a hőmérsékleti osztályt túl lehet lépni. Ez robbanáshoz vezethet. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. Tartsa be a fordulatszám-nyomaték jelleggörbét. Vegye figyelembe a motor kiegészítő tábláján található adatokat. 4.8 Fázis szinkronizálás hálózat átkapcsoláskor FIGYELEM Hálózat átkapcsolás Egy másik, más fázishelyzetű ellátó hálózatra történő átkapcsoláskor a gépkárosodás történhet. A fázisok átkapcsoláskor szinkronban kell, hogy legyenek. Használjon megfelelő eszközt a fázis szinkronizáláshoz. 4.9 Helyszükséglet Tartsa be a gép alkalmazási helyén a levegőbelépés minimális méretét: Táblázat 4-1 A levegőbelépés minimális mérete Tengelymagasság mm 140 mm 150 mm 160 mm 4.10 Feszültség- és frekvenciaingadozások hálózati üzemmódban Ha a teljesítménytáblán nincs másképp megadva, akkor a megengedett feszültségingadozás ±5 % és a megengedett frekvenciaingadozás ±2 %, az IEC / EN szabvány A tartománya szerint. Az ezen túlmenő megengedett ingadozások a teljesítménytáblán vannak megadva, pl. feszültségingadozás ±10 %, az IEC / EN szabvány B tartománya szerint. Alapvető szabályként érvényes a következő: A gyakorlati üzemeltetési feltételek közben a gépet néha az A tartomány határain kívül kell üzemeltetni. Az ilyen jellegű kivételeket a közben jelentkező értékek, valamint előfordulásuk időtartama és gyakorisága tekintetében korlátozni kell. Lehetőség szerint megfelelő időn belül tegye meg a javító intézkedéseket, pl. a Használati utasítás 03/

32 Előkészítés használatra 4.12 A közlőműtengely torziós terhelése az elektromos csatlakozás üzemzavarai miatt teljesítmény csökkentését. Ily módon elkerülhető a gép élettartamának termikus elöregedésből származó csökkenése. FIGYELEM A tekercselés túlmelegedése A megengedett feszültség- és frekvenciatűrés túllépése a tekercselés megengedhetetlenül magas felmelegedését és ezáltal hosszú távon a gép károsodását okozhatja Saját rendszerfrekvenciák FIGYELEM Rendszerrezonanciák által okozott gépkárosodások Az alapzatból és gépkészletből álló rendszert úgy kell megtervezni és összehangolni, hogy ne keletkezhessenek olyan rendszerrezonanciák, amelyek túllépik a megengedett rezgési értékeket. A túl magas rezgések károsíthatják a gépkészletet. A DIN ISO szabvány szerinti rezgési határértékeket nem szabad túllépni A közlőműtengely torziós terhelése az elektromos csatlakozás üzemzavarai miatt Az elektromos csatlakozás üzem közben fellépő zavarai esetén túlzott légrésnyomaték keletkezhet, amely a közlőműtengely túlzott mechanikus torziós terhelését okozhatja. Megjegyzés A teljes közlőműtengelyért a berendezés tervezője felel. FIGYELMEZTETÉS A gép tönkremenetele Nem megfelelő tervezés esetén a közlőműtengelyre ható mechanikus torziós terhelések a gép tönkremeneteléhez vezethetnek. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. A berendezés tervezésekor vegye figyelembe a tervezési adatokat. Megjegyzés Ehhez további információk a Katalógusban találhatók. 32 Használati utasítás 03/2015

33 Előkészítés használatra 4.13 Szállítás és betárolás 4.13 Szállítás és betárolás Az elektromos berendezések biztonságos üzemeltetése érdekében a gépen végzett valamennyi munka során vegye figyelembe az általános Biztonsági utasításokat (Oldal 15) és a EN szabvány követelményeit A szállítmány ellenőrzése A szállítmány egyénileg van összeállítva. A szállítmány beérkezése után ellenőrizze azonnal, hogy a szállítás megegyezik-e az árut kísérő okmányokkal. Az utólagosan kifogásolt hibákért nem vállalunk szavatosságot. Szállítási sérülések esetén azonnal reklamáljon a szállítónál. A felismerhető hibákat vagy hiányos szállítást azonnal reklamálja meg az illetékes képviseletnél. Az üzemeltetési utasítás a szállítási terjedelem része, őrizze hozzáférhető helyen A biztonságos emelés és szállítás feltételei A gép biztonságos megemeléséhez és szállításához a következő előfeltételeknek kell teljesülniük: A darukezeléshez és targoncavezetéshez a személyzetnek megfelelő képzettséggel kell rendelkeznie. A gép emeléséhez engedélyezett, sértetlen és megfelelően méretezett kötélvezető- vagy feszítő felszereléseket használjon. Használat előtt ellenőrizze az emelőberendezéseket. A gép súlyát a teljesítménytábláján tüntettük fel. A gép emelésekor tartsa be az emelési adattáblán megadott adatokat. Tartsa be a megadott dőlésszöget. Az emelés során ne lépje túl az emelési adattáblán adott esetben megadott maximális gyorsulási és sebességértékeket. A gépet csúszásmentesen emelje. Gyorsulás a 3,942 m/s 2 Sebesség v 20 m/perc A gép felemeléséhez kizárólag az állórészházon elhelyezett teherfelvevő szerkezeteket használja. Használati utasítás 03/

34 Előkészítés használatra 4.13 Szállítás és betárolás FIGYELMEZTETÉS Eltérő kiképzés esetén a gép megbillenhet, megcsúszhat vagy leeshet a szállítás során Ha a gépet nem a kivitelének megfelelő helyzetben szállítja vagy emeli, akkor a gép megbillenhet, az emelőberendezésen megcsúszhat vagy leeshet. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. A gép felemeléséhez kizárólag az állórészházon elhelyezett teherfelvevő szerkezeteket használja. A teherfelvevő szerkezetet a gép helyzetének megfelelően használja. Használjon megfelelő kötélvezető- vagy feszítő felszereléseket. A gép súlyát a teljesítménytábláján tüntettük fel. FIGYELMEZTETÉS Nem középen elhelyezkedő súlypont esetén a gép megbillenhet, megcsúszhat vagy leeshet a szállítás során Ha a teher súlypontja nem az ütközőpontok között középen van, a gép szállítás vagy emelés közben megbillenhet, az emelőberendezésen megcsúszhat és leeshet. Ennek következménye halál, súlyos sérülés és a berendezés károsodása lehet. Szállításkor mindig vegye figyelembe a gépen elhelyezett kezelésre vonatkozó utasításokat. Vegye figyelembe a függesztőkötelek vagy emelőhevederek különböző terhelését és az emelőszerkezet teherbíró képességét. A gépet mindig a súlypontnak megfelelően szállítsuk vagy emeljük. Ha a teher súlypontja nem középen van, emeléskor az emelőkampót helyezze a súlypont fölé A forgórész rögzítése A kiviteltől függően a gép forgórész blokkoló berendezéssel van felszerelve. FIGYELEM Szállítási károk Ha a forgórész blokkoló berendezést nem használja, a gép szállításkor a rázkódás miatt megsérülhet. Anyagi kár lehet a következmény. Ha a gép forgórész blokkoló berendezéssel van felszerelve, akkor a gépet mindig a blokkoló berendezéssel együtt szállítsa. A szállítás közben a blokkoló berendezést szorosan kell rögzíteni. Távolítsa el a blokkoló berendezést a hajtóelem felhúzása előtt. Ha a gépet a hajtóelem felhúzása után kell szállítani, más megfelelő intézkedést kell végrehajtani a forgórész tengelyirányú rögzítéséhez. Tekintse meg ehhez az alábbi képet. Függőleges kivitelű gépeknél a forgórész blokkoló berendezést csak függőleges helyzetben szerelje le. Vízszintes helyzetben történő szállításnál rögzítse a forgórészt a gép megfordítása előtt. A függőleges gépeket a gyártóüzemből vízszintesen szállítják ki. 34 Használati utasítás 03/2015

35 Előkészítés használatra 4.13 Szállítás és betárolás 1 Hüvely 2 Csavar és tárcsa Kép 4-1 A forgórész tengelyirányú rögzítése Táblázat 4-2 A blokkoló berendezés tengelycsavarjainak meghúzási nyomatéka Csavarmenet a tengelyvégében Meghúzási nyomaték Előfeszítő erő M20 80 Nm 20 kn M Nm 30 kn M Nm 40 kn Megjegyzés A forgórészblokkoló berendezés megőrzése Feltétlenül őrizze meg a forgórészblokkoló berendezést. Szétszerelés vagy újbóli szállítás esetén ismét szüksége lesz rá Gépsor szállítása FIGYELMEZTETÉS A gép lezuhanása A gép szállítófülei csak a gép súlyára vannak méretezve. Ha a gépsort egy gépnél fogva emeli fel és szállítja, előfordulhat, hogy a szállítófül eltörik. A gép vagy gépsor lezuhanhat. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. A gépsort ne egy gépnél fogva emelje fel. A gépsorok szállításához kizárólag arra előirányzott felszereléseket használjon, pl. az alaplapon levő nyílásokat vagy szállítófüleket. Ilyenkor figyeljen az emelőszerkezet teherbírására. Használati utasítás 03/

36 Előkészítés használatra 4.13 Szállítás és betárolás Megjegyzés A gépet megemelt és biztonságos pozícióba rakja le Ahhoz, hogy veszélytelenül és egyszerűen a gép alja alá lehessen kerülni, a gépet megemelt és biztonságos pozícióba rakja le. VESZÉLY Függő teher alatti tartózkodás Az emelő- vagy teherfelvevő szerkezetek meghibásodása esetén a gép leeshet. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. Ne tartózkodjon a megemelt gép alatt, vagy annak környezetében Betárolás Ha nem közvetlenül a kiszállítás után helyezik üzembe a gépet, akkor szabályszerűen raktározza be. FIGYELEM Tárolási károsodás állásidő alatt Szakszerűtlen beraktározás esetén fennáll a csapágyak állásból származó károsodásának veszélye. Ennek következménye anyagi kár lehet, pl. karcolódás és korrózió. Mindig tartsa be a betárolásra vonatkozó alábbi utasításokat. Előfeltételek és előkészületek Csak a sértetlen csomagolású árukat raktározza be. A sérült csomagolású árukat csomagolja ki és az árufajtának megfelelően szabályszerűen raktározza be őket. A beraktározás előtt javítsa meg a csomagolás sérüléseit, ha ez a szabályszerű tároláshoz szükséges. 36 Használati utasítás 03/2015

37 Előkészítés használatra 4.13 Szállítás és betárolás Általános előírások a beraktározáshoz A gépet lehetőség szerint raktárhelyiségben tárolja. A tárolóhely általánosan a következő feltételeknek kell, hogy eleget tegyen: Vízszintes, árvízbiztos, rázkódásmentes (v eff 0,2 mm/s) és száraz, megfelelően nagy méretű tárolóhelyet válasszon. A tárolóhely jól szellőző, valamint por- és fagymentes kell, hogy legyen. Gondoskodjon az időjárási viszontagságok elleni védelemről. Gondoskodjon a stabil hőmérsékletviszonyokról 10 C (50 F) és 50 C (120 F) közti tartományban. A helyiség hőmérséklete kb. 10 K-kal kell, hogy magasabb legyen, mint a külső hőmérséklet. A hőmérséklet nem szabad, hogy 20 C alá essen. A relatív páratartalom kevesebb kell legyen, mint 60 %. A tárolóhely padlója megfelelő szilárdságú kell, hogy legyen. A maximálisan megengedett födémterhelést, ill. tárolóhely-terhelést tilos túllépni. A környezeti levegő nem tartalmazhat ártalmas gázokat. A gépet védeni kell ütésekkel és nedvességel szemben. A talajnedvesség és víz elleni védelem biztosítására helyezze a gépet, készüléket és ládákat raklapokra, gerendákra vagy alapzatokra. Gondoskodjon arról, hogy a tárolt áru alatti akadálytalan legyen a légáramlás. Helyezzen fa távtartókat a takarók és a gép közé. Az időjárás ellen védő burkolatok vagy ponyvák nem érhetnek le körben a talajra. Betárolás szabadban Szabadban történő betárolás esetén a következő kiegészítő feltételeket kell betartani: A talaj megfelelő szilárdságú kell, hogy legyen. Akadályozza meg a gép taljba süllyedését. Az időjárás ellen védő burkolatok vagy ponyvák nem érintkezhetnek a tárolt áru felületével. Ellenkező esetben a tárolt áru alatti légáramlás akadályozott. Védelem a nedvességgel szemben Ha nem áll rendelkezésre száraz tárolóhely, akkor a következő intézkedéseket kell tenni a gép nedvességgel szemben történő védelmére: Burkolja a gépet nedvességfelvevő anyagba. Burkolja a gépet fóliába: Helyezzen nedvességjelzőt a fólia belsejébe. Öntsön szárítóközeget a fóliába. Csomagolja légtömören a gépet. Rendszeresen nézze meg a gépet. Használati utasítás 03/

38 Előkészítés használatra 4.13 Szállítás és betárolás FIGYELEM Raktározás közben fellépő rázkodás miatt bekövetkezett károk Nem szakszerű betárolás esetén a fennáll a tárolási károk veszélye. Anyagi kár, pl. rázkódások miatti csapágykár lehet a következménye. Biztosítsa a forgórészt a forgórész blokkoló berendezéssel szállított gépek esetén a szállítási (Oldal 34) utasításoknak megfelelőn. Védje a gépet az erős sugárirányú rázkódásoktól, mivel azokat a forgórészblokkoló berendezés nem képes teljes mértékben felfogni. FIGYELEM Csapágykárok Ha már az ügyfél által vannak felszerelve beépített elemek, mint pl. tengelykapcsoló vagy szíjtárcsa, akkor szállítás közben károsodhat a csapágy. Ebben az esetben gondoskodjon egy saját, ügyféloldali forgórész blokkoló berendezésről. FIGYELMEZTETÉS Robbanásveszély sérült tömítőanyagok esetén Ha a gép betárolása a meghatározott hőmérséklethatáron kívül történik, akkor megsérülhetnek a tömítőanyagok és megszűnhet azok funkciója. Ennek következtében robbanóképes légkör juthat a gépbe, ami az üzembe helyezéskor meggyulladhat. Ez robbanáshoz vezethet. Ennek következménye halál, súlyos sérülés és a berendezés károsodása lehet. Az alkalmazott anyagokat a megrendelt hőmérsékleti tartományra optimálták. Ne tárolja a gépet a megadott hőmérséklethatáron kívül. A meghatározott hőmérséklethatárokat a teljesítménytáblán találja. Betárolás hosszú időre Ha a gépet hat hónapnál hosszabb ideig betárolja, akkor hat hónaponként ellenőrizze a gép állapotát. A gépet a Betárolás (Oldal 36)" fejezetben szereplő előírásoknak megfelelően, lehetőleg becsomagolt állapotban tárolja. Ellenőrizze a gép sérüléseit. Végezze el a szükséges karbantartási munkákat. Megfelelő betárolási feltételekkel gondoskodjon arról, hogy ne keletkezhessen kondenzvíz a gépben. Ha a gép nincs fóliába csomagolva, a gépet folyamatosan enyhén fűtse, pl. egy állóhelyzeti fűtéssel, ha rendelkezésre áll, és gondoskodjon a levegő keringetéséről. 38 Használati utasítás 03/2015

39 Előkészítés használatra 4.13 Szállítás és betárolás Betárolás 3 hónapnál hosszabb időre Két évente kenje be a gépet betárolás alatt. 1. Csomagolja ki a gépet. 2. Távolítsa el az esetleges forgórészblokkoló berendezést. 3. két évnél hosszabb idejű tárolás esetén végezze el a csapágy utókenését a kenési táblázat szerint dupla mennyiségű kenőzsírral, a csapágygörgőt forgatva. Ezáltal a kenőzsír egyenletesen eloszlik, és az összes felületet befedi. Így megelőzzük a korróziós károk kialakulását. FIGYELEM Gördülőcsapágy károk A gördülőcsapágyak azonos vagy majdnem azonos nyugalmi helyzete a gördülőcsapágy károsodását okozhatja. A forgó részt háromhavonta ötször forgassa meg kézzel. Biztosítsa, hogy a gördülőcsapágy nyugalmi pozíciója a forgórész forgatása után más legyen, mint előzőleg volt. Használjon ehhez referenciapontként szolgáló reteszt, ha az rendelkezésre áll. 4. Ismételje meg a korrózióvédelmet. 5. Ezután helyezze vissza a forgórészblokkoló berendezést, ha az rendelkezésre áll. 6. Csomagolja el újra a gépet A gép védelme a korrózióval szemben Ha a gép száraz körülmények között van betárolva, akkor a következő korrózióvédelmi intézkedéseket kell tenni. Betárolás max. 6 hónapra: Az összes hozzáférhető csupasz helyet, mint pl. szabad tengelyvég, karima, vagy gépláb, lássa el védőbevonattal. Betárolás 6 hónapnál hosszabb időre: Az összes hozzáférhető csupasz helyet lássa el hosszú idegi tartó korróziógátló védőbevonattal, mint pl. Tectyl 506. Rendszeresen nézze meg a gépet és szükség esetén cserélje ki a korróziógátló védőbevonatot. Készítsen jegyzőkönyvet a konzerválási munkákról, hogy a későbbi üzembe helyezés előtt azokat érvényteleníthesse. Használati utasítás 03/

40 Előkészítés használatra 4.14 Üzem a váltón 4.14 Üzem a váltón A következő fejezet csak az 1PQ8 gépsorozathoz, vagy abban az esetben lényeges, ha a gép frekvenciaátalakítóval történő üzemeltetéshez lett megrendelve. Megjegyzés A rendelési szám segítségével megállapíthatja, hogy a gép frekvenciaátalakítóval történő üzemeltetéshez lett-e megrendelve: A rendelési szám 9. helyén "P" vagy "Q" betű áll. FIGYELMEZTETÉS Üzemelés nem megengedett átalakítóval Ha az ellenőrzési tanúsítványban, a kiegészítő táblán vagy más tanúsítványban a váltó típusát előírták, akkor csak ezzel a váltóval szabad üzemeltetni a gépet. Halál, súlyos sérülés következhet be vagy károsodhat a berendezés a nem engedélyezett frekvencia-átalakító használatakor. A motor csak meghatározott frekvencia-átalakítóval üzemeltesse Hálózati alakzat FIGYELEM Asszimetrikus feszültségterhelés háromszögkapcsolású TN-hálózatban való üzemeléskor Egy földelt külső vezetővel történő háromszögkapcsolású TN-hálózatban való üzemelés esetén a géptekercselésben asszimetrikus feszültségterhelés léphet fel. Ennek feszültségátütés lehet a következménye. Ne üzemeltesse a gépet földelt külső vezetővel rendelkező TN-hálózatban. FIGYELEM Rövidzár a földeléshez IT-hálózatban való üzemeléskor IT-hálózaton üzemeltetve földzárlat lép fel, ha a szigetelés túlzottan igénybe van véve. Ennek feszültségátütés lehet a következménye. A folyamatot lehetőleg két órán belül fejezze be. Hárítsa el a hiba okát. Helyezzen üzembe földzárlat-felügyeletet Robbanásvédett gépek átalakító üzemmódja Robbanásvédett gépek frekvenciaátalakítóval történő üzemeltetése akkor megengedett, ha a fordulatszámállítási tartomány, valamint a forgatónyomaték karakterisztika adatait betartják, 40 Használati utasítás 03/2015

41 Előkészítés használatra 4.14 Üzem a váltón és ha a beépített hőmérsékletérzékelő és egy ahhoz kapcsoló kioldókészülék biztosítják a tekercsek hőmérsékletének felügyeletét Csapágyáramok csökkentése A csapágyáramlások a következő intézkedésekkel csökkenthetők: Nagy felületen alakítsa ki az érintkezést. Masszív rézvezeték az áramkiszorítás miatt nem alkalmasak a nagyfrekvenciás földelésre. Potenciálkiegyenlítő vezetékek: Használjon potenciálkiegyenlítő vezetékeket: a motor és a munkagép között a motor és a frekvenciaátalakító között A kapocsdoboz és a motor házának magasfrekvenciájú földelési pontja között. A kábel kiválasztása és csatlakoztatása: Lehetőség szerint szimmetrikusan felépített, árnyékolt csatlakozó vezetékeket használjon. A lehetőleg sok egyedi vezetékből kialakított árnyékoló fonatnak jó villamos vezetőképességgel kell rendelkeznie. A rézből vagy alumíniumból készített fonott árnyékolások megfelelőek. Az árnyékoló csatlakoztatása két oldalon történik a motornál és az átalakítónál. A nagyfrekvenciájú áram megfelelő levezetéshez nagy kiterjedésű érintkezést hajtson végre: 360 -os érintkezésként az átalakítón A motoron, pl. EMC-csavarzatokkal a kábelvezetéseken. Használati utasítás 03/

42 Előkészítés használatra 4.14 Üzem a váltón Ha a kábelárnyékoló érintkeztetése előírásszerű, akkor az képezi kért potenciálkiegyenlítést a motor háza és az átalakító között. Ekkor nincs szükség egy külön magasfrekvenciájú-potenciálkiegyenlítő vezetékre. Koncentrikus réz- vagy alumínium árnyékolás Acélköpeny Ha a kábelárnyékoló érintkeztetését nem lehet megvalósítani vagy nem elégséges speciális keretfeltételek miatt, akkor nem adott a kért potenciálkiegyenlítés. Ebben az esetben alkalmazzon egy külön magasfrekvenciájú-potenciálkiegyenlítő vezetéket: A motor háza és az átalakító védőföldelés-sínjei között. a motor háza és a munkagép között Hozza létre a külön magasfrekvenciájú-potenciálkiegyenlítő vezetéket fonott réz lapos szalagokkal, illetve magasfrekvenciájú-sodrott vezetékekkel. A masszív rézvezetékek az áramkiszorítás miatt nem alkalmasak a nagyfrekvenciás földelésre. Nagy felületen alakítsa ki az érintkezést. A hálózat felépítése A csapágyáramlás által kiváltott hibák célirányos csökkentésének és megelőzésének érdekében a motorból, frekvencia-átalakítóból és a munkagépből álló teljes rendszert kel figyelembe venni. A következő intézkedések segítik a csapágyáramok csökkentését: Építse be a komplett berendezést egy alacsony impedanciájú, kifogástalan hurkolású földelőrendszerbe. Használjon azonosütemű szűrőt (csillapítómagok) az átalakító kimenetén. A kiválasztás és a méretezés a Siemens értékesítési partneren keresztül történik. Gondoskodjon a feszültségnövekedés határolásáról kimeneti szűrők alkalmazásával. Ez csökkenti a felharmonikusok mennyiségét a kimeneti feszültségben. Megjegyzés Az átalakító dokumentációja Az átalakító használati utasítása nem képezi ennek a dokumentációnak a részét. Vegye figyelembe az átalakító tervezési információit is Szigetelt csapágyak átalakítós üzemnél Ha a gépet kisfeszültségű átalakítón üzemeltetik, akkor NDE-oldalon szigetelt csapágyat és szigetelt csapágyazású fordulatszám jeladót (opció) kell felszerelni. 42 Használati utasítás 03/2015

43 Előkészítés használatra 4.14 Üzem a váltón Ügyeljen a gépen található táblákra a csapágyszigetelést és a lehetséges áthidalásokat illetően. 1 Munkagép 4 Szigetelt csapágy 2 Motor 5 Rászerelt szigetelt tachométer 3 Kuplung Kép 4-2 Egyeshajtás elvi ábrázolása FIGYELEM Csapágykárok A csapágyszigetelést nem szabad áthidalni. Az áramfolyás miatt csapágykárok keletkezhetnek. Utólagos szerelési munkák, mint pl. egy automatikus kenőrendszer vagy egy nemszigetelt rezgéscsillapító beépítése esetén is ügyeljen arra, hogy ne hidalja át a csapágyszigetelést. Szükség esetén forduljon a Service Center-hez. Használati utasítás 03/

44 Előkészítés használatra 4.14 Üzem a váltón Tandemhajtás Ha két motort úgynevezett "tandemhajtásként" egymás után kapcsol, akkor a motorok közé szigetelt tengelykapcsolót szereljen be. 1 Munkagép 4 Szigetelt csapágy 2 Motor 5 Rászerelt szigetelt tachométer 3 Kuplung 6 Szigetelt tengelykapcsoló Kép 4-3 Tandemhajtás elvi ábrázolása FIGYELEM Csapágykárok Ha a tandemhajtás motorjai között nem szigetelt tengelykapcsolót alkalmaznak, akkor a csapágyáramlások károsíthatják a két motor DE-oldali csapágyait. A motorok összekötéséhez szigetelt tengelykapcsolót használjon. Ha két motort úgynevezett "tandemhajtásként" egymás után kapcsol, akkor szereljen be a motorok közé egy, a 94/9/EK irányelvnek vagy a telepítő országban érvényes előírásoknak megfelelő jelölésű tengelykapcsolót. 44 Használati utasítás 03/2015

45 Szerelés 5 Az elektromos berendezések biztonságos üzemeltetése érdekében a gépen végzett valamennyi munka során vegye figyelembe az általános Biztonsági utasításokat (Oldal 15) és a EN szabvány követelményeit. Megjegyzés Az európai irányelveknek való megfelelőség megszűnése A gép kiszállítási állapotban megfelel az európai irányelvek követelményeinek. A gép önkényes módosítása vagy átalakítása az európai irányelveknek való megfelelőség megszűnését és a garancia elvesztését vonja maga után. FIGYELMEZTETÉS Robbanásveszély a gépen történő módosítások során A gépen nem, ill. csak a gyártó engedélyével szabad jelentős módosításokat végezni. Ennek megszegése robbanékony környezetben robbanáshoz vezethet. Ennek következményei halál, súlyos testi sérülés, és anyagi károk lehetnek. Szükség esetén forduljon a Service Center-hez. 5.1 A szerelés előkészítése A szerelés előfeltételei A szerelési munkák megkezdése előtt a következő előfeltételeknek kell teljesülniük: A személyzet rendelkezik a szerelési- és üzemeltetési utasítással. A gép a szerelési helyen kicsomagolva készen áll a szereléshez. Megjegyzés A tekercs szigetelési ellenállásának megmérése a szerelési munkák megkezdése előtt A szerelési munkák megkezdése előtt lehetőség szerint mérje meg a tekercs szigetelési ellenállását. Ha a szigetelési ellenállás nem éri el az előírt értéket, akkor kezdje meg a megfelelő zavar-elhárítási intézkedéseket. A zavar-elhárítási intézkedésekhez a gépet valószínűleg le kell bontani és el kell szállítani. Használati utasítás 03/

46 Szerelés 5.1 A szerelés előkészítése FIGYELEM Magas hőmérsékletek Üzem közben a gépelemek felforrósodnak. A magas hőmérséklet károsíthatja a beépített elemeket, pl. a vezeték szigetelést. Hőmérsékletérzékeny alkatrészeket, mint pl. normál vezetékeket vagy elektronikus alkatrészeket nem szabad elhelyezni vagy rögzíteni a gépelemeken. Kizárólag hőálló beépített elemeket használjon. A csatlakozó vezetékeknek, kábel- és vezetékbevezetéseknek meg kell felelniük a környezeti hőmérsékletnek Szigetelési ellenállás és polarizációs index A szigetelési ellenállás és a polarizációs index (PI) mérésével információkhoz jut a gép állapotáról. Ezért a következő időpontokban ellenőrizze a szigetelési ellenállást és a polarizációs indexet: A gép első beindítása előtt Hosszabb tárolás vagy leállás után Karbantartási munkák keretében Ezzel a következő információkhoz jut a tekercsszigetelés állapotáról: A tekercsfej-szigetelés vezetőképes módon szennyezett? A tekercsszigetelés nedvességet vett fel? Ennek alapján dönthet a gép üzembe helyezéséről, vagy az esetleg szükséges intézkedésekről, pl. a tekercs tisztításáról és/vagy szárításáról: Üzembe lehet helyezni a gépet? Szükség van tisztítási vagy szárítási intézkedésekre? Az ellenőrzésről és a határértékekről részletes információ itt található: "A szigetelési ellenállás és polarizációs index ellenőrzése" (Oldal 47) 46 Használati utasítás 03/2015

47 Szerelés 5.1 A szerelés előkészítése A szigetelési ellenállás és polarizációs index ellenőrzése FIGYELMEZTETÉS Veszélyes feszültség a kapcsokon Az állórész-tekercselés szigetelési ellenállásának vagy polarizációs indexének (PI) mérésénél és közvetlenül a mérés után a kapcsokban veszélyes feszültség keletkezik. Érintés esetén halál, súlyos testi sérülés vagy a berendezés károsodása a következmény. Gondoskodjon arról, hogy a csatlakoztatott hálózati vezetékeknél ne lehessen hálózati feszültséget rákapcsolni. Végezze el a tekercs kisütését a mérést követően a veszély kizárásáig, pl. a következő intézkedésekkel: Csatlakoztassa a csatlakozókapcsokat a földelési potenciálhoz, amíg az utántöltési feszültség veszélytelen értékekre csökken Csatlakoztassa a csatlakozókábelt. Mérje be a szigetelési ellenállást 1. A szigetelési ellenállás mérése előtt tekintse át a használt szigetelési mérőkészülék használati utasításait. 2. Bizonyosodjon meg arról, hogy a hálózati vezetékek nincsenek csatlakoztatva. 3. Mérje meg a tekercs hőmérsékletét és a tekercs szigetelési ellenállását a gépházhoz viszonyítva. A tekercshőmérséklet mérés közben nem haladhatja meg a 40 C-ot. A mért szigetelési ellenállásokat számítsa át a képlettel 40 C-os vonatkoztatási hőmérsékletre. Ez biztosítja az összehasonlíthatóságot a megadott legalacsonyabb értékekkel. 4. Olvassa le a szigetelési ellenállást 1 perccel a mérési feszültség ráadása után. Az állórésztekercs szigetelési ellenállásának határértékei A következő táblázat megadja a mérési feszültséget, valamint a szigetelési ellenállás határértékeit. Ezek az értékek megfelelnek az IEEE szerinti előírásoknak. Táblázat 5-1 Az állórész-tekercselés szigetelési ellenállása 40 C-on U N [V] U mérés [V] R C [MΩ] U U (max. 1000) < U (max. 2500) 5000 < U (max. 5000) U > (max ) U N = Mérési feszültség, lásd a teljesítménytáblát U Mérés = Egyenáramú mérési feszültség R C = Minimális szigetelési ellenállás 40 C-os vonatkoztatási hőmérséklet esetén Használati utasítás 03/

48 Szerelés 5.1 A szerelés előkészítése Átszámítás a vonatkoztatási hőmérsékletre Amennyiben a mérés a 40 C-tól eltérő tekercshőmérsékleten kerül elvégzésre, akkor a mért értéket az IEEE szabvány következő képletei alapján át kell számolni a 40 C referencia-hőmérsékletre. (1) (2) R C = K T R T K T = (0,5) (40-T)/10 R C K T R T Szigetelési ellenállás 40 C-os referencia-hőmérsékletre átszámolva A képletből (2) származó hőmérséklet-tényező Mért szigetelési ellenállás T mérési/tekercshőmérséklet esetén Cban 40 Referencia-hőmérséklet C-ban 10 Szigetelési ellenállás felezése / megkétszerezése 10 K hőmérsékletváltozás esetén T Mérési/tekercshőmérséklet C-ban Ekkor a szigetelési ellenállás megkétszerezése, illetve felezése szolgál alapul 10 K hőmérséklet-változás esetén. Minden 10 K hőmérséklet-emelkedés esetén feleződik a szigetelési ellenállás. Minden 10 K hőmérséklet-csökkenés esetén megkétszereződik a szigetelési ellenállás. A kb. 25 C-os vonatkoztatási hőmérséklet esetén a minimális szigetelési ellenállás így 20 MΩ (U 1000 V) vagy 300 MΩ (U > 1000 V) értékre esik. Az értékek a teljes tekercs földdel szembeni értékére érvényesek. Az egyes vezetékek mérése esetén a minimális értékek duplája érvényes. Száraz, újszerű tekercsek szigetelési ellenállása MΩ, esetleg még magasabb. Ha a szigetelési ellenállás értéke a legkisebb érték közelében van, annak oka nedvesség és/vagy szennyeződés lehet. Azonban a tekercs mérete, a mérési feszültség és más jellemzők is befolyásolják a szigetelési ellenállást, és ezeket is figyelembe kell venni az intézkedések meghatározásakor. Üzemeltetés alatt a tekercselések szigetelési ellenállása környezeti vagy üzemi befolyások miatt csökkenhet. A szigetelési ellenállás kritikus értékét a mérési feszültség (kv) után kell kiszámítani a mérési feszültség és a specifikus kritikus ellenállási érték szorzásával, és át kell számítani a mérés időpontjában érvényes aktuális tekercs-hőmérsékletre; lásd az előző táblázatot. A polarizációs index mérése 1. A polarizációs index meghatározásához mérje meg a szigetelési ellenállásokat 1 perc és 10 perc elteltével. 2. Rendezze a mért értékeket a következő aránypárba: PI = R Isol 10 min / R Isol 1 min A modern mérőkészülékek ezeket az értékeket automatikusan megjelenítik a mérési idők letelte után. Ha a szigetelési ellenállás > 5000 MΩ, akkor a PI mérése nem kifejező erejű, így a bírálatba nem is vonódik be. R (10 perc) / R (1 perc) 2 Bírálat Jó állapotú szigetelés < 2 A szigetelés összesített értékelésétől függ 48 Használati utasítás 03/2015

49 Szerelés 5.1 A szerelés előkészítése FIGYELEM A szigetelés sérülése A kritikus szigetelési ellenállás elérése vagy az alá süllyedés esetén a szigetelés sérülése és feszültség-átütés lehet a következmény. Forduljon a Service Center (Oldal 143) részleghez. Ha a mért érték a kritikus határon van, akkor gyakrabban ellenőrizze a szigetelési ellenállás értékét. A segédfűtés szigetelési ellenállásának határértékei A segédfűtés szigetelés ellenállás értéke a gépháznál DC 500 V mérésnél nem lehet több 1 MΩ értéknél A csatlakozó felületek előkészítése Készítse elő a telepítési felületet a gép gyártási kivitelének megfelelően: Telepítés alapra Ügyeljen arra, hogy az alap felülete sima és szennyeződésektől mentes legyen. Adott esetben ellenőrizze a lábfurat méreteket. Karimás csatlakozás Felállítás előtt tisztítsa meg a karimát, és ügyeljen arra, hogy a karimafelület sima és szennyeződésektől mentes legyen. Adott esetben ellenőrizze a karimageometriát. Fali rögzítés Ügyeljen arra, hogy a falfelületek simák és szennyeződésektől mentesek legyenek. Adott esetben ellenőrizze a lábfurat méreteket. Megjegyzés Fali rögzítés Azokat a gépeket, amelyeket gyártási kivitelük miatt a lábaikkal kell a falon rögzíteni, léccel meg kell támasztani alulról vagy össze kell csapolni. Használati utasítás 03/

50 Szerelés 5.2 A gép emelése és elhelyezése az alkalmazási helyen 5.2 A gép emelése és elhelyezése az alkalmazási helyen A helyes felállítás és a biztos rögzítés előfeltételei A berendezés helyes felállításához és biztonságos rögzítéséhez az alábbi, szükséges intézkedések részletes szakismerete szükséges: Az alapzat előkészítése A tengelykapcsoló kiválasztása és -szerelése A körkörösségi- és síklapúsági eltérések mérése A gép elhelyezése Ha a szükséges intézkedések és munkalépéseket Ön előtt nem ismeretesek, akkor javasoljuk, hogy vegye igénybe az illetékes Service Center (Oldal 143) szolgáltatásait A teherfelvevő szerkezetek ellenőrzése A gép emelése előtt ellenőrizze a teherfelvevő szerkezeteket - pl. teherbakokat, emelőfüleket vagy szemescsavarokat - és az emelőszerkezeteket: Ellenőrizze a gépen lévő teherfelvevő szerkezeteket a lehetséges sérülések szempontjából. Cserélje ki a teherfelvevő szerkezeteket, ha azok sérültek. Használat előtt ellenőrizze, hogy szabályszerű-e a teherfelvevő szerkezetek rögzítése. A gép emeléséhez csak engedélyezett, sértetlen és megfelelően méretezett emelőszerkezeteket használjon. Ezeket használat előtt ellenőrizze. FIGYELMEZTETÉS A gép leeshet A teherfelvevő szerkezetek és az emelőszerkezetek sérülése vagy nem szabályszerű rögzítése esetén a gép emeléskor leeshet. Ennek következményei halál, súlyos testi sérülés, és anyagi károk lehetnek. Használat előtt ellenőrizze a teherfelvevő szerkezeteket és az emelőszerkezeteket Blokkoló berendezés eltávolítása Ha a gépen forgórészblokkoló berendezés található, akkor ezt a lehető legkésőbbi időpontban távolítsa el, pl. csak a hajtott, ill. meghajtó elem felhúzása előtt. Megjegyzés A forgórészblokkoló berendezés megőrzése Feltétlenül őrizze meg a forgórészblokkoló berendezést. Szétszerelés vagy újbóli szállítás esetén ismét szüksége lesz rá. 50 Használati utasítás 03/2015

51 Szerelés 5.2 A gép emelése és elhelyezése az alkalmazási helyen FIGYELEM A csapágy sérülése Ha a gép vízszintes helyzetében szereli le a forgórészblokkoló berendezést, a csapágy megsérülhet. A forgórészblokkoló berendezés lebontását csak a gép függőleges helyzetében végezze. FIGYELEM A csapágy sérülése Ha a forgórészblokkoló berendezés nincs felszerelve, akkor a gép megfordításakor a csapágy megsérülhet. A berendezés vízszintes helyzetbe fordítása előtt rögzítse a forgórészt Korrózióvédelem eltávolítása A megmunkált, csupasz fém felületek a gépalkatrészeken és a kis alkatrészeken, mint pl. csavarok, csapszegek, ékek, reteszek és faszegek, korrózióvédő szerrel vannak kezelve. Csak közvetlenül a szerelés megkezdése előtt távolítsa el gondosan a korrózióvédő szert. Csupasz fémfelületek a gépalkatrészeken Távolítsa el a korrózióvédő festéket a gépalkatrészek megmunkált felületeiről és a kis alkatrészekről petróleummal, mosóbenzinnel vagy hasonló oldó- vagy tisztítószerrel. FIGYELEM Festékkárok Ha a lakkozott felületet tisztító- vagy oldószerrel kezeli, a lakkozás megsérülhet. Puhítsa fel a vastag korrózióvédő rétegeket megfelelő oldószerrel. Húzza le a felpuhított réteget pl. egy kb. 10 x 10 x 1 cm méretű keményfával. Ne dörzsölje vagy kaparja le a védőréteget. FIGYELEM Sérülések a gép felületén Ha a korrózióvédők eltávolításához fém tárgyakat használ, pl. kenőkést, festéklapátot vagy bádogcsíkot, az a gépalkatrészek felületének sérülését okozhatja. Olajozza be enyhén a konzerváló szertől megtisztított felületeket. Használati utasítás 03/

52 Szerelés 5.2 A gép emelése és elhelyezése az alkalmazási helyen A hajtott elemek felszerelése A kiegyensúlyozottság minősége A forgórész dinamikusan kiegyensúlyozott. Reteszes tengelyvégek esetében a kiegyensúlyozás a következő megjelöléssel van ellátva a tengelyvég DE-oldalának homlokfelületén: A "H" betű félreteszes kiegyensúlyozást jelöl Az "F" betű egész reteszes kiegyensúlyozást jelöl Kép 5-1 A kiegyensúlyozás módja a DE-oldalon A hajtóelemek felhúzása Feltételek: A tengelykapcsolót, ill. a hajtott elemet az adott üzemnek megfelelően kell méretezni. A kiegyensúlyozás minőségének meg kell felelni a követelményeknek. Vegye figyelembe a tengelykapcsoló gyártó előírásait. Ügyeljen a hajtóelem helyes kiegyensúlyozási módjára a forgórész kiegyensúlyozási módjának megfelelően. Csak készre fúrt és kiegyensúlyozott hajtóelemet használjon. A felhúzás előtt ellenőrizze a furatátmérőt és kiegyensúlyozási állapotot. Alaposan tisztítsa meg a tengelyvéget. Felhúzás: Felhúzás előtt melegítse fel a hajtóelemet, hogy az kitáguljon. A melegítéshez használt hőmérséklet-különbséget a tengelykapcsoló átmérőjének, illesztésének és szerkezeti anyagának megfelelően válassza meg. Vegye figyelembe a tengelykapcsoló gyártó adatait. A hajtott elemeket csak megfelelő szerkezettel húzza fel és húzza le. A hajtóelemet egy menetben, a tengelyben lévő homlokoldali menetes furat segítségével vagy kézzel húzza fel. Kerülje a kalapácsütéseket, nehogy károsodjon a csapágyazás. 52 Használati utasítás 03/2015

53 Szerelés 5.2 A gép emelése és elhelyezése az alkalmazási helyen Reteszes tengelyvégek A kiegyensúlyozási minőség megtartása érdekében a következő lehetőségei vannak: Ha a hajtóelem "H" kiegyensúlyozás mód esetén rövidebb, mint a retesz, akkor munkálja le a retesznek a tengelykontúrból és a hajtóelemből kilógó részét vagy gondoskodjon a tömegkiegyenlítésről. Ha a hajtott elemet a tengelyvállig fel kell húzni, akkor a tengelykapcsoló kiegyensúlyozása során vegye figyelembe a tengelykapcsoló horonynál a retesz által ki nem töltött részt. Az összes 2-pólusú gép és azoknál a 4-pólusú gépek esetén, amelyek frekvenciája 60 Hz, a következő érvényes: A reteszt rövidíteni kell, ha a tengelykapcsoló agya rövidebb, mint a retesz. A tengelykapcsolófél súlypontjának a tengelyvég hosszán belül kell lennie. Az alkalmazott tengelykapcsolónak rendszerkiegyensúlyozásra előkészített állapotban kell lennie. A gép pólusszámát a teljesítménytáblán, a motortípus megjelölésénél találja. FIGYELMEZTETÉS A retesz kilökődhet A reteszek csak a szállítás közbeni kiesés ellen biztosítottak. Ha a gép egyik tengelyvégén nincs hajtott elem, a retesz üzem közben kilökődhet. Ennek követekezménye halál vagy súlyos sérülésés lehet. Ne üzemeltesse a gépet felhúzott hajtóelem nélkül. A hajtóelem nélküli tengelyvégen biztosítsa a reteszt kilökődés ellen és "H" betűvel jelölt kiegyensúlyozási mód esetén rövidítse a hosszát kb. a felére A gép emelése és szállítása A gép biztonságos megemeléséhez és szállításához a következő előfeltételeknek kell teljesülniük: A darukezeléshez és targoncavezetéshez a személyzetnek megfelelő képzettséggel kell rendelkeznie. A gép emeléséhez engedélyezett, sértetlen és megfelelően méretezett kötélvezető- vagy feszítő felszereléseket használjon. Használat előtt ellenőrizze az emelőberendezéseket. A gép súlyát a teljesítménytábláján tüntettük fel. Használati utasítás 03/

54 Szerelés 5.2 A gép emelése és elhelyezése az alkalmazási helyen A gép emelésekor tartsa be az emelési adattáblán megadott adatokat. Tartsa be a megadott dőlésszöget. Az emelés során ne lépje túl az emelési adattáblán adott esetben megadott maximális gyorsulási és sebességértékeket. A gépet csúszásmentesen emelje. Gyorsulás a 3,942 m/s 2 Sebesség v 20 m/perc A gép felemeléséhez kizárólag az állórészházon elhelyezett teherfelvevő szerkezeteket használja. FIGYELMEZTETÉS Eltérő kiképzés esetén a gép megbillenhet, megcsúszhat vagy leeshet a szállítás során Ha a gépet nem a kivitelének megfelelő helyzetben szállítja vagy emeli, akkor a gép megbillenhet, az emelőberendezésen megcsúszhat vagy leeshet. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. A gép felemeléséhez kizárólag az állórészházon elhelyezett teherfelvevő szerkezeteket használja. A teherfelvevő szerkezetet a gép helyzetének megfelelően használja. Használjon megfelelő kötélvezető- vagy feszítő felszereléseket. A gép súlyát a teljesítménytábláján tüntettük fel. FIGYELMEZTETÉS Nem középen elhelyezkedő súlypont esetén a gép megbillenhet, megcsúszhat vagy leeshet a szállítás során Ha a teher súlypontja nem az ütközőpontok között középen van, a gép szállítás vagy emelés közben megbillenhet, az emelőberendezésen megcsúszhat és leeshet. Ennek következménye halál, súlyos sérülés és a berendezés károsodása lehet. Szállításkor mindig vegye figyelembe a gépen elhelyezett kezelésre vonatkozó utasításokat. Vegye figyelembe a függesztőkötelek vagy emelőhevederek különböző terhelését és az emelőszerkezet teherbíró képességét. A gépet mindig a súlypontnak megfelelően szállítsuk vagy emeljük. Ha a teher súlypontja nem középen van, emeléskor az emelőkampót helyezze a súlypont fölé. Megjegyzés A gépet megemelt és biztonságos pozícióba rakja le Ahhoz, hogy veszélytelenül és egyszerűen a gép alja alá lehessen kerülni, a gépet megemelt és biztonságos pozícióba rakja le. 54 Használati utasítás 03/2015

55 Szerelés 5.2 A gép emelése és elhelyezése az alkalmazási helyen VESZÉLY Függő teher alatti tartózkodás Az emelő- vagy teherfelvevő szerkezetek meghibásodása esetén a gép leeshet. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. Ne tartózkodjon a megemelt gép alatt, vagy annak környezetében A gép lerakása Előfeltételek A gép lerakása előtt az alkalmazási helyen a következő előfeltételeknek kell teljesülniük: A csatlakozó felületek tiszták. A korróziógátló védőbevonatot eltávolították a csatlakozó felületekről, pl. a géplábakról, karimáról, stb. A gépben nem található kondenzvíz. A gép lerakása Lassan és óvatosan rakja le a gépet az alkalmazási helyen, kerülje az ütődéseket. FIGYELEM A védelmi fokozat csökken A zárócsavar eltávolításakor a védelmi fokozat névlegesen IP44-re csökken A gép durva beállítása Előfeltétel A hajtóelem - pl. egy tengelykapcsoló fél - már fel van húzva. A gép durva beállítása A vízszintes pozicionáláshoz tolja az alapzatra állított gépet oldalirányba. Ekkor ügyeljen a megfelelő tengelyirányú helyzet megtartására. Használati utasítás 03/

56 Szerelés 5.3 A gép felszerelése 5.3 A gép felszerelése Szerelésre vonatkozó biztonsági utasítások FIGYELMEZTETÉS Veszély a nem megfelelő rögzítő anyag miatt Ha helytelen szilárdsági osztályú csavarokat választott ki vagy helytelen meghúzási nyomatékkal húzta meg őket, akkor a csavarok eltörhetnek vagy kilazulhatnak. A gép mozog, a csapágy károsodhat. A forgórész szétverheti a gépházat, a gépalkatrészek szétrepülhetnek. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. Tartsa be a csavarkötések szükséges szilárdsági osztályait. A csavarkötéseket a megadott meghúzási nyomatékokkal húzza meg. FIGYELMEZTETÉS A rögzítőelemek feszülése Ha a gép nincs helyesen beállítva, akkor a rögzítőelemek feszülnek. A csavarok kilazulhatnak vagy eltörhetnek, a gép mozog, a gépalkatrészek szétrepülhetnek. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. Állítsa be gondosan a gépet a munkagéphez viszonyítva. FIGYELEM A beépített elemek sérülése A gépre beépített elemek vannak szerelve, mint pl. hőmérséklet-érzékelő vagy fordulatszám jeladó, és ezek a szakszerűtlen bánásmód következtében leszakadhatnak vagy tönkre mehetnek. Ennek következménye a gép hibás működéstől kezdve akár totálkár is lehet,... Szükség esetén használjon megfelelő feljutási segédeszközt, ha szerelési munkákat végez a gépen. A szerelés során ne lépjen a vezetékekre vagy a beépített elemekre. Ne használja feljutási segédeszközként a beépített elemeket Rögzítőcsavarok kiválasztása A gép biztonságos rögzítéséhez és a forgatónyomaték szerinti megfelelő erőátvitelhez használjon az ISO szabvány szerinti 8.8 szilárdsági osztálynak megfelelő rögzítőcsavarokat, ha nincs más előírva. A megfelelő csavar kiválasztásakor és az alapzat kialakításakor vegye figyelembe a maximálisan fellépő erőket üzemzavar esetén, pl. rövidzárlat vagy hálózat átkapcsolás más fázisra. 56 Használati utasítás 03/2015

57 Szerelés 5.3 A gép felszerelése Lásd még A csavarkötések meghúzási nyomatéka (Oldal 145) A nyugodt, rázkódásmentes működés feltételei A nyugodt, rázkódásmentes működés feltételei: Stabil alapzat A gép pontos beállítása A tengelyvégre felhúzott elemek megfelelő kiegyensúlyozása Az ISO szerinti rezgéssebességek betartása A gép beállítása és rögzítése a munkagéphez (IM B3 / IM B35) 1. Vegye figyelembe a tengelykapcsoló gyártójának a munkagéphez való beigazításra vonatkozó esetleges előírásait. 2. Úgy állítsa be a tengelykapcsolós meghajtással rendelkező gépeket a munkagéphez, hogy a tengelyek középvonalai üzemmeleg állapotban párhuzamosak legyenek és eltoldódás nélkül fussanak. Ezáltal üzemelés közben a csapágyazást nem terhelik további erők. A motor és a meghajtott gép eltérő hőváltozása esetén hideg állapotban csatlakoztassa őket egy megfelelő kiegyenlítő adapterrel. A hideg állapotban beépítendő kiegyenlítő adaptert a rendszer működéséért felelős személynek kell meghatározni és átadni. 3. A függőleges pozicionáláshoz (x 0) helyezzen vékony lemezeket nagy felületen a géplábak alá. A lemezek száma legyen a lehető legcsekélyebb, tehát lehetőség szerint ne alkalmazzon halmozott alátéteket. Ezáltal elkerülhető a gép megfeszülése is. A gép megemeléséhez használja a meglévő meneteket a lenyomócsavarok számára. A tengely kiegyenlítési állapota (teljes- vagy félékes kiegyenlítés) és a beállítási hibák különösen a motor magasabb fordulatszáma és merev kuplung használata esetén vannak kihatással (elsősorban) a csapágy élettartamára. Használati utasítás 03/

58 Szerelés 5.3 A gép felszerelése 4. Pozicionáláskor ügyeljen az egyenletes tengelyirányú nyílásra (y 0) a kuplungon. 5. Rögzítse a gépet az alapon. A rögzítőelemek kiválasztása az alapzattól függ, ezért a berendezés üzemeltetője a felelős. 1 Lemezek aláhelyezése a motor beállítása céljából 2 Beállítás lézerrel Kép 5-2 Elvi ábrázolás: A gép beállítása a munkagéphez Táblázat 5-2 Megengedett eltérések a rugalmas tengelykapcsolóval felszerelt gép beállítása esetén Max. fordulatszám n max Max. párhuzamos eltolás x Max. szögeltolás y n max 1500 ford./perc x max = 0,08 mm y max = 0,08 mm / 100 mm D 1500 ford./perc < n max 3600 ford./ perc x max = 0,05 mm y max = 0,05 mm / 100 mm D Megjegyzés Gépnövekedés A beigazításkor vegye figyelembe a gép felmelegedésből adódó növekedését. 58 Használati utasítás 03/2015

59 Szerelés 5.3 A gép felszerelése A gép beállítása és rögzítése a munkagéphez (IM B5) A szabványos karima központosítóval van felszerelve. A munkagép ellenkarima illesztésének kiválasztásáért a rendszergyártó vagy a berendezés üzemeltetője a felelős. Megjegyzés Ha a gép nem szabványos karimával rendelkezik, akkor a gépet a munkagépnek megfelelően igazítsa be. Eljárásmód Emeléskor a géptengelynek vízszintesnek kell lennie, és a karimának az ellenkarimával párhuzamosan kell állnia, hogy elkerülhető legyen a beszorulás a és a megfeszülés. Máskülönben a központosítás károsodhat. 1. A folyamat megkönnyítéséhez kenje be szerelőpasztával a központosító karimát. 2. Csavarjon be három merevítőcsavart a munkagép karimameneteibe, a kerület mentén kb ban elosztva. A merevítőcsavarok segítik a pozicionálást. 3. Igazítsa be a gépet a munkagép tengelyéhez úgy, hogy még éppen ne érjen hozzá. Lassan közelítse a gépet, máskülönben a központosítás károsodhat. 4. Szükség esetén forgassa a gépet a helyes pozícióba úgy, hogy a karimafuratok központosan helyezkedjenek el a menetfuratok felett. 5. Teljesen tegye neki a gépet az ellenkarimának. 6. Rögzítse a gépet a karimarögzítő csavarokkal, és a merevítőcsavarokat utolsóként cserélje ki. Lásd még A csavarkötések meghúzási nyomatéka (Oldal 145) A gép beigazítása és rögzítése a munkagéphez (IM V1, IM V10) A szabványos karima központosítóval van felszerelve. A munkagép ellenkarima illesztésének kiválasztásáért a rendszergyártó vagy a berendezés üzemeltetője a felelős. Megjegyzés Ha a gép nem szabványos karimával rendelkezik, akkor a gépet a munkagépnek megfelelően igazítsa be. Használati utasítás 03/

60 Szerelés 5.3 A gép felszerelése Eljárásmód Emeléskor a géptengelynek függőlegesnek kell lennie, és a karimának az ellenkarimával párhuzamosan kell állnia, hogy elkerülhető legyen a beszorulás a és a megfeszülés. Máskülönben a központosítás károsodhat. 1. A folyamat megkönnyítéséhez kenje be szerelőpasztával a központosító karimát. 2. Csavarjon be két merevítőcsavart az egymással szembeni oldalon a munkagép karimameneteibe. A merevítőcsavarok segítik a pozicionálást. 3. Eressze le lassan a gépet a munkagép fölé a központosítóba, hogy még éppen ne feküdjön fel. Túl gyors leengedés esetén a központosítás károsodhat. 4. Szükség esetén forgassa a gépet a helyes pozícióba úgy, hogy a karimafuratok központosan helyezkedjenek el a menetfuratok felett. 5. Teljesen engedje le a gépet az ellenkarimára, hogy az teljes egészében felfeküdjön, majd távolítsa el a merevítőcsavarokat. 6. Rögzítse a gépet a karimarögzítő csavarokkal. Lásd még A csavarkötések meghúzási nyomatéka (Oldal 145) Beállítási pontosság Az elektromos gép és a munkagép egytengelyűsége esetén az átmérő nem lépheti túl az 0,05 mm értéket Tengely- és sugárirányú erők A tengelyirányú és sugárirányú erők megengedett értékeiről a Siemens Service Center (Oldal 143)-nél vagy a gép katalógusából tájékozódhat. FIGYELEM Csapágy- vagy tengelykárok Nagy lehajtási testek és azok súlypontos helyzete a tengelyvégeken kívül rezonancia üzemmódhoz vezethet. Csapágykárokkal és tengelykárokkal járhat. Tartsa be a tengelyvégekre ható erők esetén a megengedett terheléseket a katalógus szereplő vagy a tervezési adatoknak megfelelően. 60 Használati utasítás 03/2015

61 Elektromos csatlakoztatás 6 Az elektromos berendezések biztonságos üzemeltetése érdekében a gépen végzett valamennyi munka során vegye figyelembe az általános Biztonsági utasításokat (Oldal 15) és a EN szabvány követelményeit. Megjegyzés Service Center Ha a motor elektromos csatlakoztatásánál segítségre van szüksége, forduljon a Service Center (Oldal 143) részleghez. 6.1 Biztonsági utasítások az elektromos bekötéshez FIGYELMEZTETÉS A csatlakozó elemek meglazulhatnak Ha nem megfelelő anyagú rögzítőelemeket használ vagy azokat helytelen meghúzási nyomatékkal húzza meg, akkor az áramátmenet akadályozott lehet vagy a csatlakozó elemek meglazulhatnak. A rögzítőelemek elfordulhatnak, ezáltal előfordulhat, hogy a légrések nem érik el a minimális értéket. Szikrák képződhetnek, és robbanékony környezetben ez robbanáshoz vezethet. Ennek halál, súlyos sérülés, a gépben keletkező anyagi károk vagy a gép tönkremenetele, valamint a gép tönkremeneteléből adódóan a rendszerben keletkező anyagi károk lehetnek a következményei. A csavarkötéseket a megadott meghúzási nyomatékokkal húzza meg. Tartsa be a rögzítőelemek által esetlegesen megkövetelt anyagokat. A felülvizsgálatok alkalmával ellenőrizze a kötési helyeket. Lásd még A csavarkötések meghúzási nyomatéka (Oldal 145) 6.2 Kapocsdoboz A kiviteltől függően különböző kapocsdobozok lehetnek a gépre ráépítve. A kapocsdobozok kivitelétől függően különböző kábelbevezetések és kábelcsatlakoztatások lehetségesek. A gépre épített kapocsdobozt a következő fejezetben található ábrázolások segítségével tudja azonosítani. Használati utasítás 03/

62 Elektromos csatlakoztatás 6.2 Kapocsdoboz Kapocsdoboz 1XB1621 (Oldal 62) Kapocsdoboz 1XB1631 (Oldal 63) Kapocsdoboz 1XB1634 (Oldal 64) Kapocsdoboz 1XB1621 Kép 6-1 Kapocsdoboz 1XB1621 A csatlakozóvezetékek bevezetése a 2 x M80 x 2 és 2 x M25 x 1,5 menetes furattal ellátott kábelcsavarzat által történik a 1XB1621 kapocsdobozba. A kábelcsavarzatok nem képezik a standard szállítási terjedelem részét. A szegmensgyűrűs tömítéssel szerelt kivitel opcionális. További információk itt találhatók: A kábel bevezetése az 1XB16... kapocsdobozba kábelcsavarzattal (Oldal 69) A kábel bevezetése az 1XB.. kapocsdobozba szegmensgyűrűs tömítéssel (Oldal 70) Kábel csatlakoztatása kábelsarukkal (Oldal 72) 62 Használati utasítás 03/2015

63 Elektromos csatlakoztatás 6.2 Kapocsdoboz Kapocsdoboz 1XB1631 Kép 6-2 Kapocsdoboz 1XB1631 A csatlakozóvezetékek bevezetése a 4 x M80 x 2 és 2 x M25 x 1,5 menetes furattal ellátott kábelcsavarzat által történik a 1XB1631 kapocsdobozba. A kábelcsavarzatok nem képezik a standard szállítási terjedelem részét. A szegmensgyűrűs tömítéssel szerelt kivitel opcionális. További információk itt találhatók: A kábel bevezetése az 1XB16... kapocsdobozba kábelcsavarzattal (Oldal 69) A kábel bevezetése az 1XB.. kapocsdobozba szegmensgyűrűs tömítéssel (Oldal 70) Kábel csatlakoztatása kábelsarukkal (Oldal 72) Használati utasítás 03/

64 Elektromos csatlakoztatás 6.2 Kapocsdoboz Kapocsdoboz 1XB1634 Kép 6-3 Kapocsdoboz 1XB1634 A csatlakozóvezetékek bevezetése a 4 x M80 x 2 és 2 x M25 x 1,5 menetes furattal ellátott kábelcsavarzat által történik az 1XB1634 kapocsdobozba. A kábelcsavarzatok nem képezik a standard szállítási terjedelem részét. A szegmensgyűrűs tömítéssel szerelt kivitel opcionális. További információk itt találhatók: A kábel bevezetése az 1XB16... kapocsdobozba kábelcsavarzattal (Oldal 69) A kábel bevezetése az 1XB.. kapocsdobozba szegmensgyűrűs tömítéssel (Oldal 70) Kábel csatlakoztatása kábelsarukkal (Oldal 72) Csatlakoztatás kábelsaru nélkül (Oldal 73) 64 Használati utasítás 03/2015

65 Elektromos csatlakoztatás 6.3 Előkészítés 6.3 Előkészítés A tekercselés kapcsolásának ellenőrzése Nyitott tekercskivitel esetén, amikor a tekercsek eleje és vége (lásd a "Kapocsjelölés" (Oldal 65) című fejezetet) közvetlenül a kapocsdobozba van vezetve, akkor a kapcsolás a kapocsdobozban található kapcsolóhidakkal van megoldva. A nyitott kapcsolás kapcsoláshídjait a tekercsek ellenőrzésekor nem szabad eltávolítani, vegye figyelembe a kapcsolási rajzot. Ellenőrizze, hogy a (csillag- vagy delta-) kapcsolás megegyezik-e a teljesítménytáblán szereplő adatokkal. Győződjön meg róla, hogy a csatlakozási értékek megfelelnek-e a teljesítménytáblán megadott adatoknak Kapocsjelölés Az IEC / EN szerinti kapocsjelölések esetén a háromfázisú váltóáramú gépek esetén az alábbi meghatározás érvényes: Táblázat 6-1 Kapocsjelölések az 1U1-1 példáján 1 U 1-1 Megnevezés x Pólus-hozzárendelési jelzőszám átkapcsolható pólusú gépeknél, ha helyes. A kisebb szám alacsonyabb fordulatszámnak felel meg. Speciális eset osztott tekercselésre. x Fázisjelölés U, V, W x Jelölőszám a tekercs elejéhez (1) vagy a tekercs végéhez (2), ill. tekercsenként több, mint egy csatlakozó esetén x Kiegészítő jelölőszám, amennyiben több egyébként azonos jelölésű kapocs esetén kötelező a párhuzamos hálózati tápkábelek bekötése Kábel kiválasztása A csatlakozóvezetékek kiválasztásakor vegye figyelembe a következő kritériumokat: Méretezési áramerősség Méretezési feszültség Adott esetben szerviztényező Berendezésfüggő feltételek, mint pl. környezeti hőmérséklet, lefektetés módja, a szükséges kábelhossz által igényelt kábelkeresztmetszet, stb. Az IEC/EN szerinti követelmények Az IEC/EN szerinti követelmények Tervezési tudnivalók Használati utasítás 03/

66 Elektromos csatlakoztatás 6.3 Előkészítés A földelővezeték csatlakoztatása A gép földelővezeték keresztmetszetének meg kell felelnie a felállításról szóló rendelkezéseknek, pl. az IEC / EN szerint. Táblázat 6-2 A földelővezeték keresztmetszetének meghatározása Külső vezeték keresztmetszet S [mm²] Földelő vezeték keresztmetszete [mm²] S > 35 S/2 Az állórész házán a földelővezeték számára kijelölt csatlakozási ponton egy hatlapfejű csavar található rugós gyűrűvel és alátéttel. A földelővezetéket a következő módon csatlakoztathatja: Többhuzalos kábelsarus vezetékekkel Megfelelően kialakított vezetékvéges szalagkábelekkkel Adott esetben kapocslemez segítségével kábelsaru nélkül is csatlakoztathatja a földelővezetéket a jelölt csatlakozási ponton. A földelővezeték csatlakoztatása Győződjön meg róla, hogy a csatlakozási felület csupasz és azt korrózióvédelemre alkalmas szerrel, pl. savmentes vazelinnel kezelték. Helyezze el a rugós gyűrűt és az alátéttárcsát a csavarfej alatt. Ellenőrizze, hogy a kábelsaru ill. a szalagkábel esetében a szorító vastagság nem több a maximálisan megengedett 10 mm értéknél. Rögzítse a kapocscsavart a következő táblázatnak megfelelően. A becsavarozási mélység és a meghúzási nyomaték eltérő a kábelsaruk vagy földelő kapcsok esetében. Kábelsaruk alkalmazása esetén Földelőkapcsok alkalmazása esetén Csavar Becsavarási mélység Meghúzási nyomaték M8 > 8 mm 20 Nm M12 x 25 > 16 mm 38 Nm M16 x 35 > 20 mm 92 Nm M6 > 9 mm 8 Nm M8 > 12 mm 20 Nm M10 > 15 mm 40 Nm M12 > 18 mm 70 Nm M16 > 20 mm 170 Nm Használja a megjelölt csatlakozókapcsokat a kapocsdobozban levő földelővezeték számára. Lásd még Üzem a váltón (Oldal 80) 66 Használati utasítás 03/2015

67 Elektromos csatlakoztatás 6.3 Előkészítés Fémköpeny csatlakoztatása a kapocsdobozban Amennyiben fémköpennyel rendelkező vezetékei vannak, amelyeket nem önbiztos áramkörökkel rendelkező kapocsdobozokba vagy segédkapocsdobozokba vezetnek be, akkor földelje a fémköpenyt a kapocsdobozban. További földelési helyek megengedettek. Belső földelési résszel rendelkező kapocsdobozokban csatlakoztassa a fémköpenyt a belső földelési részre. Belső földelési résszel nem rendelkező kapocsdobozokban csatlakoztassa a fémköpenyt az egyik zöld-sárga földelőkapocsra Nagyfrekvenciás földelés átalakító üzemmód esetén Átalakító üzemmód esetén az átalakítóból nagyfrekvenciás váltóáramok lépnek ki. A motor kapocsdoboza és a motor háza közötti - a nagyfrekvenciának megfelelő - optimális összeköttetés érdekében használjon alacsony impedanciájú és széles rekvenciatartományú, finomvezetékes, fonott árnyékolással rendelkező rézből készített szalagkábelt. Csatlakoztassa a nagyfrekvenciás földelést szalagkábelek segítségével. A nagyfrekvenciás földelés adott esetben kábelsaruval is csatlakoztatható. 1 Hatlapú csavar 5 Hatlapú anya 2 Rugós gyűrű 6 Nagyfrekvenciás földelő vezeték 3 Szorító lemez 7 Kábelsaru 4 Földelővezeték Erre vonatkozóan a további információkat lásd a "Üzemeltetés átalakítóval (Oldal 80)" c. fejezetben Csatlakoztatás kapocsdoboz nélkül Ha a gép kivezetett vezetékekkel, azaz kapocsdoboz nélkül lett megrendelve, akkor gondoskodni kell egy külső kapocsdobozban történő szakszerű csatlakoztatásról. Használati utasítás 03/

68 Elektromos csatlakoztatás 6.3 Előkészítés Győződjön meg róla, hogy a külső kapocsdobozok kivitele a teljesítménytáblán megadott adatoknak és a mindenkori alkalmazásnak megfelelő legyen. FIGYELMEZTETÉS Szakszerűtlen műszaki elrendezés miatti zavarok Ha a csatlakoztatás esetén a műszaki adatokat, pl. védelmi fokozat, minimális légréstávolságok, kúszóáramutak, stb. nem tartják be, akkor ez üzemzavarokhoz vezethet. Ezek a zavarok közvetlen vagy közvetett módon halálos kimenetelű vagy súlyos sérüléssel járó balesetet vagy anyagi károkat okozhatnak. Feltétlenül vegye figyelembe a teljesítménytáblán található adatokat. Ha a gépet kivezetett vezetékekkel rendelték, akkor tartsa be a 2. zónára ebben az esetben vonatkozó feltételeket. Feltételezhető, hogy a berendezés megrendelője és üzemeltetője ismeri és betartja a fenti előírásokat Forgásirány Ha a gép egy tengelyvéggel vagy két különböző átmérőjű tengelyvéggel rendelkezik, akkor a homlokoldal felé tekintve az egyedüli vagy a vastagabb tengelyvég forgásirányának meghatározása a következő: Ha a hálózati vezetékeket L1, L2, L3 fázissorrendben csatlakoztatja az U, V, W-re, akkor az óra járásával megegyező forgásirány jön létre. Ha két csatlakozást felcserél, pl. az L1, L2, L3 W, V, U-hez, akkor az óra járásával ellentétes forgásirány jön létre. Megjegyzés A gépek, amelyek csak egy bizonyos forgásiránnyal járhatnak, a teljesítménytáblán egy forgásirány nyíllal és a mindenkor szükséges fázissorrend jelölésére kapocsjelölésekkel vannak jelölve. FIGYELEM Helytelen forgásirány A gépet a megrendeléstől eltérő, ill. helytelen forgásirányban üzemeltetik, akkor nem lesz elégséges a hűtése. Ennek következményei gépkárok lehetnek. Ügyeljen a forgásirányra vonatkozó adatokra, melyek a teljesítménytáblán találhatók. 68 Használati utasítás 03/2015

69 Elektromos csatlakoztatás 6.4 Csatlakoztatás 6.4 Csatlakoztatás Az elektromos csatlakoztatás esetén általában érvényes a következő: A munkálatok elkezdése előtt teremtsen egy biztonságos védővezető összeköttetést. A kapocsdoboz kábelbevezetésén a csatlakozóvezetékek tömíthetők és rögzíthetők. A csatlakozóvezetékeket és főként a kapocsdobozban levő védővezetéket szabadon, valamint úgy fektesse le, hogy elkerülhető legyen a vezetékszigetelés kidörzsölődése. Csatlakoztassa a gépet úgy, hogy az elektromos csatlakozás folyamatosan és biztonságosan biztosítva legyen. Ne legyenek kiálló huzalvégek. A kívül vezetett segédvezetékeket a fővezetéktől elválasztva fektesse le és rögzítse. Ehhez adott esetben kábelkötegelős elemek állnak rendelkezésre. Táblázat 6-3 Csatlakoztatástechnika (csatlakoztatás kábelsaruval / kábelsaru nélkül) Kapocsdoboz GT640 1XB1621 1XB1631 1XB1634 1XB9600 Csatlakozás Kábelsaruval (Oldal 72) Kábelsaru nélkül (Oldal 73) Kábelsaru nélküli csatlakoztatás nem lehetséges A kábel bevezetése az 1XB16... kapocsdobozba kábelcsavarzattal A csatlakozóvezetékek bevezetése a kapocsdobozba cserélhető kábelbevezető lemez ill. kábelbevezetőcsonk segítségével történik. A kábelbevezető lemez szériában furatokkal van ellátva. A kábelcsavarzatok nem képezik a standard szállítási terjedelem részét. A robbanásvédett kivitelek esetében a kábelbevezető lemez szériában nincsen ellátva furatokkal. Így a furatok száma és mérete hozzáigazítható az alkalmazási feltételekhez. A kábelbevezetések 180 -ban elforgathatók. Táblázat 6-4 Kábelbevezető lemez kivitelek Kapocsdoboz Standard Robbanás ellen védett kivitel 1XB1621 1XB1631 1XB1634 Kábelbevezető lemez 2 x M80 x x M25 x 1,5 furattal Kábelbevezető lemez 4 x M80 x x M25 x 1,5 furattal 1XB9600 Csak szegmensgyűrű - Furat nélkül Furat nélkül Használati utasítás 03/

70 Elektromos csatlakoztatás 6.4 Csatlakoztatás Kábel bevezetése a kapocsdobozba 1. Csavarja le a kábelbevezető lemezt. 2. Szükség esetén fúrjon megfelelő számú és megfelelő méretű lyukat vagy menetet a kábelvezető lemezbe. Ügyeljen arra, hogy a kábelbevezető lemez a fúrás után szerelhető és megfelelő merevségű legyen. 3. Szerelje fel a szükséges kábelcsavarzatokat. 4. Vezesse át a kábeleket a kábelcsavarzatokon. 5. Szerelje fel a kábelbevezető lemezt a felszerelt kábelekkel együtt a kapocsdobozra. 6. Csatlakoztassa a kábelvégeket a kapcsokhoz a kapcsolási rajz szerint. A kapcsolási rajz a kapocsdoboz fedélben található. Ehhez további információk a "Kábel csatlakoztatása..." c. fejezetben találhatók A kábel bevezetése az 1XB.. kapocsdobozba szegmensgyűrűs tömítéssel Szegmensgyűrűs tömítéssel a következő kapocsdobozok felszerelése lehetséges: Táblázat 6-5 Kapocsdobozok szegmensgyűrűs tömítéssel Kapocsdoboz 1XB9600 1XB1621, 1XB1631, 1XB1634 Szegmensgyűrűs tömítés Standard kivitel Opció A csatlakozóvezeték a bemeneti ponton egy kivágható tömítőbetéttel van letömítve és húzási tehermentesítővel van rögzítve. A kábel bevezetése a kapocsdobozba és csatlakoztatás A kapocsdoboz nyitva van, a kábel megfelelő méretre van vágva és a szigetelése el van távolítva. Ügyeljen arra, hogy a kábelcsatlakozás mentes maradjon a külső erőhatásoktól. Kép 6-4 Tehermentesítő és tömítőbetét 70 Használati utasítás 03/2015

71 Elektromos csatlakoztatás 6.4 Csatlakoztatás 1. Csavarozza le a húzási tehermentesítő felső részét 3 és lazítsa meg a húzási tehermentesítő alsó részének 2 rögzítőcsavarjait. A húzási tehermentesítő elhelyezhető a kapocsdobozban vagy azon kívül. Szükség esetén fordítsa meg a húzási tehermentesítőt. 2. A tömítőbetétet 1 úgy vágja ki, hogy annak nyílása 1-3 mm-rel kisebb legyen a vezeték átmérőjénél. 3. Húzza fel a kábelvégre a tömítőbetétet. 4. Készítse elő a kábelvéget az alkalmazott kábelnek és az alkalmazási esetnek megfelelően, pl. lássa el kábelsaruval. 5. Csatlakoztassa a kábelvégeket a kapcsokhoz a kapcsolási rajz szerint. A kapcsolási rajz a kapocsdoboz fedélben található. Ehhez további információk a "Kábel csatlakoztatása..." c. fejezetben találhatók 6. Illessze hozzá a vezeték átmérőjét a tömítőbetéthez, szükség esetén egy-két menet szigetelő szalaggal. Tolja rá a tömítőbetétet az előkészített menetre. 7. Helyezze be a vezetéket a felhelyezett tömítőbetéttel együtt a csonknyílásba. Csavarozza össze a húzási tehermentesítő bilincset, ha a vezeték a csonknyílásban koncentrikusan fekszik. 8. Rögzítse a húzási tehermentesítő bilincset. 9. Húzza meg a húzási tehermentesítő bilincs szorítócsavarjait a szükséges szorítóhatás eléréséhez és ügyeljen arra, hogy a vezetékszigetelés ne sérüljön meg. A javasolt meghúzási nyomaték 5 Nm óra elteltével húzza meg a szorítócsavarokat. FIGYELMEZTETÉS A húzási tehermentesítő bilincs szorítócsavarjai Ha túl szorosra húzza a húzási tehermentesítő bilincs szorítócsavarjait, akkor a szigetelés sérülhet. Ennek feszültségátütés lehet a következménye. Ennek következményei halál, súlyos testi sérülés, és anyagi károk lehetnek. A húzási tehermentesítő bilincs szorítócsavarjait a megadott nyomatékkal húzza meg Tanúsított vezeték bevezetések és záródugók Csak olyan záródugót, kábel- és vezeték bevezetéseket használjon, amelyek az adott robbanásveszélyes területen (zónában) való alkalmazásra tanúsítottak és jelöléssel vannak ellátva. Használati utasítás 03/

72 Elektromos csatlakoztatás 6.4 Csatlakoztatás A kábel lefektetése Helyezze el a kábelt az IEC / EN szabvány szerint. A rögzített bekötésű vezetékeknél alkalmazzon EMV- és Ex-tanúsítvánnyal rendelkező kábelcsavarzatokat húzási tehermentesítővel. A kábelcsavarzatokat csavarozza be a lecsavarozható bevezető lemez menetes furataiba. A kábelcsavarzatok nem képezik a szállítási terjedelem részét. Ellenőrizze és vegye figyelembe a csavarzatok tanúsítványában rögzített beépítési és üzemelési feltételeket és azok betartását. A nem rögzített bekötésű vezetékeknél alkalmazzon elfordulás ellen védett vezetékbevezetéseket tehermentesítővel. Használjon árnyékolt vezetékeket, melyek árnyékolása az EMV-kábelcsavarzatokon keresztül nagy felületen vezetően kapcsolódik a berendezés kapocsdobozához. A szabadon álló csatlakozóvezetékeket úgy rendezze el a kapocsdobozban, hogy a védővezeték túllógjon, és a vezetékerek szigetelése ne sérüljön meg. Ha alumínium csatlakozósinek vannak beépítve, akkor tegyen egy acél alátétlemezt a kábelsaru és a csatlakozósín közé. Ez megakadályozza az érintkezési korróziót. Zárja le szakszerűen a nem használt meneteket vagy furatokat a IP védelmi fokozat biztosítása mellett. Az IP-védelmi fokozatot a teljesítménytáblán találja. Cserélje ki a nem használt kábelcsavarzatokat tanúsított zárócsavarokkal Kábel csatlakoztatása kábelsarukkal 1. Használjon az előírt vezeték-keresztmetszetnek és a rögzítőcsavar, ill. csavarméretnek megfelelő kábelsarut. Az adott szériakivitelű kapocsdoboz kivitelekhez alkalmazható maximális vezeték-keresztmetszetre vonatkozó információkat a katalógusban találja meg. A vezetékek ferde elhelyezése csak abban az esetben megengedett, ha a szükséges minimális légréstávolságokat betartják. 2. Úgy szigetelje a vezetékvégeket, hogy a megmaradó szigetelés majdnem a kábelsaruig 1 érjen. Kábelsarunként csak egy vezetéket csatlakoztasson. 3. Szakszerűen rögzítse a kábelsarut a vezeték végén (pl. beszorítással). Kép 6-5 Csatlakoztatás kábelsaruval és rögzítőcsavarral (elvi ábrázolás) 4. Szükség esetén szigetelje le a kábelsaruhüvelyeket a minimális légrések és a kúszóáramút fenntartásához. 72 Használati utasítás 03/2015

73 Elektromos csatlakoztatás 6.4 Csatlakoztatás 5. Helyezze a kábelsarut a kapocs-alátámasztásra. Ilyenkor vegye figyelembe az adott esetben rendelkezésre álló váltókengyelek elrendezését. 1XB7740 és 1XB7750 kapocsdoboz esetén helyezze fel a kábelsarut az áramsínre. 6. Húzza meg a rögzítőelemet 2 a megfelelő meghúzási nyomatékkal: Rögzítőelem M12 rögzítőcsavar M16 rögzítőcsavarok M12 rögzítőanyák Meghúzási nyomaték 20 Nm 40 Nm 20 Nm FIGYELMEZTETÉS Robbanásveszély oldalvezetés nélküli kábelsaruk alkalmazása esetén 70 mm 2 -nél kisebb vezetékkeresztmetszet esetén az oldalvezetés nélküli kábelsaruk elfordulhatnak. A légrések a minimálisan szükséges távolság alá csökkenhetnek, ami robbanáshoz vezethet. Ennek következményei halál, súlyos testi sérülés, és anyagi károk lehetnek. 70 mm 2 -nél kisebb vezetékkeresztmetszet esetén csak oldalvezetéssel rendelkező kábelsarut alkalmazzon. Tartsa be a légrések minimálisan szükséges távolságát (Oldal 76) Csatlakoztatás kábelsaru nélkül Rendelésre szorítóbilincsek építhetők be, melyek finom- vagy többhuzalos vezetők csatlakozására alkalmasak végelzáró használata nélkül. Ha érvéghüvelyeket kíván használni, akkor azokat a csatlakoztatás előtt szakszerű, áramvezető nyomókötéssel rögzítse a vezetékvéghez. FIGYELEM A vezetékvégek túlmelegedése Ha az érvéghüvely nem fogja körbe biztonságosan a vezetékvéget, és nincs összeszorítva vele, akkor az túlmelegedést okozhat. Érvéghüvelyenként csak egy vezetékvéget használjon. Szakszerűen rögzítse az érvéghüvelyt. Kapcsonként csak egy vezetékvéget csatlakoztasson. Eljárásmód A bekötéskor ügyeljen a 10 mm-es minimális légrés és a 20 mm-es kúszóáramút betartására. 1. Nyissa ki a kapocsdobozt és vágja le a kábelt a megfelelő hosszúságúra. 2. A kábelvégez az alkalmazott kábel és az alkalmazási eset szerint készítse elő. Ügyeljen arra, hogy a kábelcsatlakozás mentes maradjon a külső erőhatásoktól. Használati utasítás 03/

74 Elektromos csatlakoztatás 6.4 Csatlakoztatás 3. Távolítsa el a vezetékvégek szigetelését oly módon, hogy a megmaradó szigetelés majdnem a szorítóbilincsig érjen. 4. Ügyeljen a szorítóbilincsek 3, 4 vezetékméret szerinti helyes elrendezésére. Fektesse bele a kábelt a szorítóbilincsekbe. Húzza meg a szorítóanyákat 5 8 Nm-es meghúzási nyomatékkal. 5. Ha a szorítócsavarokat 2 kioldotta, akkor húzza meg azokat ismét 40 Nm forgatónyomatékkal. A GT640 kapocsdoboz esetén a szorítótest 1 rögzítése egy M12-es szorítóanya segítségével, a kapocstámasz menetes csapján, 20 Nm forgatónyomatékkal történik. Kép 6-6 Csatlakoztatás szorítóbilincsekkel (elvi ábrázolás) Rendelésre szorítóbilincsek építhetők be, melyek finom- és többhuzalos vezetők csatlakozására alkalmasak végelzáró használata nélkül. Ha érvéghüvelyeket kíván használni, akkor azokat a csatlakoztatás előtt szakszerű, áramvezető nyomókötéssel rögzítse a vezetékvéghez. FIGYELMEZTETÉS A vezetékvégek túlmelegedése miatti robbanásveszély Ha az érvéghüvely nem fogja körbe biztonságosan a vezetékvéget, és nincs összeszorítva vele, akkor az túlmelegedést okozhat. A gép hőmérsékleti osztályát nem lehet túllépni. A gyúlékony elegy meggyulladhat. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. Érvéghüvelyenként csak egy vezetékvéget használjon. Szakszerűen rögzítse az érvéghüvelyt. Kapcsonként csak egy vezetékvéget csatlakoztasson. 74 Használati utasítás 03/2015

75 Elektromos csatlakoztatás 6.4 Csatlakoztatás Alumíniumvezetékek használata Ha alumíniumvezetéket használ, akkor vegye figyelembe az alábbiakat is: Csak alumíniumvezetékek csatlakoztatására alkalmas kábelsarut használjon. Közvetlenül az alumíniumvezeték behelyezése előtt távolítsa el a vezeték és/vagy az ellendarab érintkezési pontjáról az oxidréteget egy kefe vagy ráspoly segítségével. Ezután rögtön kenje be az érintkezési pontokat semleges vazelinnel, hogy megelőzze az ismételt oxidációt. FIGYELEM Az alumínium érintkezési nyomás okozta olvadása Az érintkezési nyomás következtében a szerelés után az alumínium megolvad. A szorítóanyás kötés ezáltal lazítható. Az átmenő ellenállás emelkedik és az áramátmenet akadályozott; ennek következtében a kapocsdoboz és a környezete kigyulladhat. Ennek a gépben keletkező anyagi károk vagy a gép tönkremenetele, valamint a gép tönkremeneteléből adódóan a rendszerben keletkező anyagi károk lehetnek a következményei. Húzza után a szorítóanyákat kb. 24 óra múlva, majd még egyszer kb. négy hét eltelte után. Figyeljen arra, hogy a kapcsok feszültségmentesre legyenek kapcsolva Egyeres kábelek alkalmazása FIGYELMEZTETÉS Magas hőmérsékletek indukált örvényáramok következtében Magas áramok és többeres kábel helyett több egyeres kábel használata esetén a kábelbevezetések területén magas hőmérséklet keletkezhet az indukált örvényáram következtében. Ez rövidzárlathoz és robbanáshoz vezethet. Ennek következményei halál, súlyos testi sérülés, és anyagi károk lehetnek. Az üzembe helyezés után gondoskodjon róla, hogy a csatlakoztatott hálózati vezetékek hőmérséklete üzemelés közben ne lépje túl a határértékeket. Módosított bevezetési feltételek, ill. módosított kábelbevezető lemezek által, a gyártóval történt egyeztetés után, csökkenthető ez a hőmérséklet hatás. Kábelbevezető lemezként használjon nemvasfémet Belső potenciálkiegyenlítés A kapocsdoboz háza és a gép háza földelőkapcsa között a kapocsdoboz rögzítőcsavarjai védővezető összeköttetésként szolgálnak. A kapocsdoboz fedele és a kapocsdoboz háza között a fedélrögzítő csavarok potenciálkiegyenlítésként szolgálnak. Használati utasítás 03/

76 Elektromos csatlakoztatás 6.4 Csatlakoztatás Egy speciális külső földelővezeték csak abban az esetben van kiegészítésképpen beszerelve, ha pl. a lapos tömítések kiegészítő támasz nélkül vannak felszerelve. A szerelési munkák során vigyázzon arra, hogy ne szüntesse meg egyetlen potenciálkiegyenlítő intézkedés hatását sem Fokozatmentes felfekvési felület a kapocsdoboz fedélben lévő tömítéshez (GT640 esetén nincs) A kapocsdoboz fedél tömítőfelületét a kapocsdoboz ház és a kábelbevezető elem alkotja. Ezért a tömítés és ezáltal a védettség biztosítása érdekében ügyeljen a szabályszerű beigazításra. Úgy igazítsa be a kábelbevezető csonkot, ill. kábelbevezető lemezt a kapocsdoboz házhoz, hogy a kapocsdoboz és a kapocsdoboz fedél közötti tömítőfelület egy síkot alkosson. A tömítés területén nem lehetnek lépcsőfokok Minimális légrések A szakszerű összeszerelés után ellenőrizze, hogy megvannak-e minimális légrések a szigeteletlen részek között. Vigyázzon a kiálló huzalvégekre. Táblázat 6-6 Minimális légréstávolságok az U eff váltófeszültség effektív értékének függvényében A váltófeszültség effektív értéke, U eff 500 V 630 V 800 V 1000 V 1250 V Minimális légrés 8 mm 10 mm 12 mm 14 mm 18 mm Az értékek 2000 m-es felállítási magasságig érvényesek. A szükséges minimális légrések megállapításakor a táblázatban szereplő feszültség érték 1,1 tényezővel növelhető annak érdekében, hogy a mindennapi használatban fellépő méretezési feszültségtartományt figyelembe lehessen venni. 76 Használati utasítás 03/2015

77 Elektromos csatlakoztatás 6.5 Segédáramkörök csatlakoztatása A csatlakozási munkák befejezése 1. A kapocsdoboz lezárása előtt ellenőrizze az alábbiakat: Az elektromos csatlakozások a kapocsdobozban az előbbi bekezdésekben szereplő adatok alapján kerültek kivitelezésre és a helyes forgatónyomatékkal kerültek meghúzásra. A gépet az előírt forgásiránynak megfelelően csatlakoztatták. A kapocsdoboz belseje tiszta és nem tartalmaz vezetékdarabokat, szennyeződést vagy idegen anyagokat. A kapocsdoboz összes szigetelés és tömítő felület kiképzése károsodásmentes és szabályszerű. A nem használt bevezetőket beragasztott fém vagy tanúsított záróelemekkel kell lezárni. A záróelemek csak szerszám segítségével távolíthatók el. A csatlakozó vezetékek szabadon vannak elhelyezve, a vezeték szigetelése üzemelés közben nem sérülhet. 2. Zárja le a kapocsdobozt a fedélrögzítő csavarokkal, lásd A csavarkötések meghúzási nyomatéka (Oldal 145). fejezet. 6.5 Segédáramkörök csatlakoztatása Kábel kiválasztása A segédáramkörök csatlakozóvezetékeinek kiválasztásakor vegye figyelembe a következő kritériumokat: Méretezési áramerősség Méretezési feszültség Berendezésfüggő feltételek, mint pl. környezeti hőmérséklet, lefektetés módja, a szükséges kábelhossz által igényelt kábelkeresztmetszet stb. Az IEC/EN szerinti követelmények Az IEC/EN szerinti követelmények Csak olyan záródugót, kábel- és vezeték bevezetéseket használjon, amelyek az adott robbanásveszélyes területen (zónában) való alkalmazásra tanúsítottak és jelöléssel vannak ellátva. Használati utasítás 03/

78 Elektromos csatlakoztatás 6.5 Segédáramkörök csatlakoztatása A kábel bevezetése és elhelyezése a segédkapocsdobozban A segédáramkörök csatlakoztatására vonatkozó adatokat a mindenkori segédkapocs-, ill. kapocsdobozfedél belső oldalán feltüntetett kapocsterv tartalmazza. A segédáramkör csatlakoztatásához adott esetben be van szerelve egy kapocsléc a főkapocsdobozba. A szükséges szigetelési hosszúság a kapocstípustól függően a 6-9 mm-es tartományban van a segédkapocs vezetékek esetében. A helyes hosszúságnál a vezeték beér a kapocsba az ütközőig és a vezetékszigetelés ugyanakkor a kapocs érintkező részéig ér. A kábelcsavarzat hozzáigazítása A csatlakozó vezetékek bemenetéül a kapocsdoboz házban egy négyszög alakú kivágás fölé erősített lemez szolgál. A lemezt rendszerint menetfuratokkal és kábelcsavarzatokkal szállítják. 1. Nyissa ki a segédkapocsdobozt és csavarozza le a kábelbevezető lemezt. A kapocsdoboz kivitelezésétől függően, a kábelbevezető lemez egy acéllemez védőfal alatt található. 2. Furatok nélküli kivitel esetén fúrjon a kábelcsavarzat méretének megfelelő, szükséges számú lyukat vagy menetet a kábelcsavarzat kábelvezető lemezébe. 3. Szükség esetén jelölje meg a kábeleket a későbbi hozzárendeléshez. 4. Húzza át a kábeleket a kábelcsavarzatokon és a kábelbevezető lemezen, majd végezze el a kábelek csatlakoztatását. 5. Szerelje fel a kábelbevezető lemezt. 6. Gondoskodjon róla, hogy biztosított legyen a kábelcsavarzatok csavarcsonkjainak védettség szerinti tömítése. Lásd még A csavarkötések meghúzási nyomatéka (Oldal 145) Tartalék alkatrészek (Oldal 125) Fémköpeny csatlakoztatása a kapocsdobozban Amennyiben fémköpennyel rendelkező vezetékei vannak, amelyeket nem önbiztos áramkörökkel rendelkező kapocsdobozokba vagy segédkapocsdobozokba vezetnek be, akkor földelje a fémköpenyt a kapocsdobozban. További földelési helyek megengedettek. Belső földelési résszel rendelkező kapocsdobozokban csatlakoztassa a fémköpenyt a belső földelési részre. Belső földelési résszel nem rendelkező kapocsdobozokban csatlakoztassa a fémköpenyt az egyik zöld-sárga földelőkapocsra. 78 Használati utasítás 03/2015

79 Elektromos csatlakoztatás 6.5 Segédáramkörök csatlakoztatása Önbiztos áramkörök szenzorokhoz vagy érzékelőkhöz A megfelelő csatlakozó vezetékek kiválasztásánál és lefektetésénél tartsa be az IEC / EN szabványt. FIGYELEM Önbiztos áramkörök szenzorokhoz vagy érzékelőkhöz Ha kék csatlakozó kapcsokat építettek be a szenzorokhoz vagy érzékelőkhöz, ezeket a tanúsítottan önbiztos áramkörbe kell csatlakoztatni. Egyébként sérülés lehet a következmény. Ennek során tartsa be az IEC / EN szabvány önbiztos üzemi eszközökre és csatlakoztatott csatlakozó vezetékekre vonatkozó előírásait. FIGYELEM A hőmérséklet-érzékelő csatlakoztatása A hőmérséklet-érzékelőket csak tanúsított mérőkészülékkel ellátott önbiztos áramkörbe szabad csatlakoztatni. Tilos túllépni az EK mintavételes vizsgálati tanúsítvány szerinti, maximálisan megengedett bemeneti áramot és teljesítményt. Egyébként sérülés lehet a következmény. Ha árnyékolt, önbiztos hőmérséklet-érzékelőt építettek be vagy rá, akkor csatlakoztassa azt a kék csatlakozó kapcsokhoz. A vezetékárnyékolás pontosan egyszer van földelve, a többszörös földelés nem megengedett Az állórész tekercselés hőmérséklet felügyeletének bekötése Az állórész tekercselés túlzott termikus igénybevétellel szembeni felügyeletéhez az állórész tekercselésbe ellenállás-hőmérőket építettek be. A hőmérsékletérzékelők csatlakozóvezetékei a fő- és segédkapocsdobozhoz vezetnek. A kapcsok kapcsolása és kiosztása a megfelelő kapocsdoboz kapocstervében található. FIGYELMEZTETÉS Áramütés veszélye A tekercsfelügyelet hőmérsékletérzékelőinek szigetelése az alapszigetelés követelményeinek megfelelően a tekercseléshez készült. A hőmérsékletérzékelők csatlakozói érintésbiztosan helyezkednek el a kapocsdobozban, és nincs biztonsági leválasztójuk. Hiba esetén ezért a mérőérzékelő vezetékben veszélyes feszültség lehet, amelynek érintése halált, súlyos sérülést és anyagi károkat okozhat. A hőmérsékletérzékelők külső hőmérséklet felügyeletre történő csatlakoztatásakor szükség esetén tegyenek kiegészítő intézkedéseket az "Elektromos áramütés miatti veszéllyel" szembeni követelmények betartása érdekében, lásd IEC , ill. IEC Használati utasítás 03/

80 Elektromos csatlakoztatás 6.5 Segédáramkörök csatlakoztatása Leválasztó intézkedések 1. A segédkapocsdoboz lezárása előtt ellenőrizze az alábbiakat: A vezetékeket a kapcsolási rajz szerint csatlakoztassa. A vezetékeket szabadon helyezték el, a vezeték szigetelése nem sérülhet. A kapocsdoboz belseje tiszta és nem tartalmaz vezeték darabokat, szennyeződést vagy idegen anyagokat. A kábel-csavarkötés elemek szorosan vannak meghúzva, megfelelő védelmi fokozat, vezeték lefektetési mód, megengedett vezetékármérő stb. és előírás szerinti szerelés. A csatlakozólemez menetei olyan kábel- vagy vezeték-bevezetéssel, ill. záródugóval vannak lezárva, melyek megfelelnek az adott védettségnek. Szükség esetén a nem használt bevezetéseket le kell zárni. A záróelemek szorosan be vannak csavarozva, vagyis csak szerszám segítségével távolíthatók el. A kapocsdoboz összes szigetelés és tömítő felület kiképzése szabályszerűen. Az esetlegesen meglévő csavaros kapcsok szorítócsavarjait szorosan meg kell húzni, akkor is, ha nem használják őket. 2. Zárja le a segédkapocsdobozt a hozzátartozó fedéllel. A fedél rögzítőcsavarjainak meghúzási nyomatékai a "Csavarkötések meghúzási nyomatékai (Oldal 145)" c. fejezetben találhatók Üzem a váltón A következő fejezet csak az 1PQ8 gépsorozathoz, vagy abban az esetben lényeges, ha a gép frekvenciaátalakítóval történő üzemeltetéshez lett megrendelve. Megjegyzés A rendelési szám segítségével megállapíthatja, hogy a gép frekvenciaátalakítóval történő üzemeltetéshez lett-e megrendelve: A rendelési szám 9. helyén "P" vagy "Q" betű áll Átalakítós üzem alacsony impulzusfrekvenciával FIGYELEM Növelt motorhőmérséklet Alacsony impulzusfrekvenciával történő átalakítós üzem esetén a motor veszteségei megnőnek. Ennek következménye a magasabb motorhőmérséklet. A hőmérsékletosztály túllépésének megelőzése, és a szigetelés ebből következő idő előtti elöregedésének meggátlása érdekében mérsékelje a teljesítményt. 80 Használati utasítás 03/2015

81 Elektromos csatlakoztatás 6.5 Segédáramkörök csatlakoztatása FIGYELMEZTETÉS Veszélyes feszültség az átalakító által Ameddig a betápláló átalakító nincs lekapcsolva vagy az átalakító közbenső köre nem sült ki, addig álló forgórész esetén is lehet elektromos feszültség a motorkapcsokon. Az átalakító típusától függően ez a feszültség akár 1000 V is lehet. Gondoskodjon arról, hogy a motorokon végzett munkák esetén az 5 Biztonsági szabály (Oldal 16) feltétlenül betartásra kerüljön Frekvencia-átalakító csúcsfeszültség Az átalakító maximális csúcsfeszültségértékeit, amelyek a szigetelésrendszer határértékeit jelentik, a következő táblázatban találja: Táblázat 6-7 Átalakító maximális csúcsfeszültség Átalakító névleges feszültség [V] 500 V Átalakító maximális csúcsfeszültség Û max Vezető-vezető Vezető-föld Közbenső kör 1500 V Emelkedési idő 0,5 μs > V 2250 V Emelkedési idő 0,4 μs 1100 V Emelkedési idő 0,5 μs 1500 V Emelkedési idő 0,4 μs 750 V 1125 V FIGYELEM A szigetelés kábelreflexió miatti sérülése A kábelreflexiók következtében a motor, ill. a kapcsok feszültségterhelése megduplázódhat. Ezáltal a szigetelésrendszer károsodik, a következmény a gép tönkremenetele lehet Csapágyáramok csökkentése A csapágyáramlások a következő intézkedésekkel csökkenthetők: Nagy felületen alakítsa ki az érintkezést. Masszív rézvezeték az áramkiszorítás miatt nem alkalmasak a nagyfrekvenciás földelésre. Potenciálkiegyenlítő vezetékek: Használjon potenciálkiegyenlítő vezetékeket: a motor és a munkagép között a motor és a frekvenciaátalakító között A kapocsdoboz és a motor házának magasfrekvenciájú földelési pontja között. Használati utasítás 03/

82 Elektromos csatlakoztatás 6.5 Segédáramkörök csatlakoztatása A kábel kiválasztása és csatlakoztatása: Lehetőség szerint szimmetrikusan felépített, árnyékolt csatlakozó vezetékeket használjon. A lehetőleg sok egyedi vezetékből kialakított árnyékoló fonatnak jó villamos vezetőképességgel kell rendelkeznie. A rézből vagy alumíniumból készített fonott árnyékolások megfelelőek. Az árnyékoló csatlakoztatása két oldalon történik a motornál és az átalakítónál. A nagyfrekvenciájú áram megfelelő levezetéshez nagy kiterjedésű érintkezést hajtson végre: 360 -os érintkezésként az átalakítón A motoron, pl. EMC-csavarzatokkal a kábelvezetéseken. Ha a kábelárnyékoló érintkeztetése előírásszerű, akkor az képezi kért potenciálkiegyenlítést a motor háza és az átalakító között. Ekkor nincs szükség egy külön magasfrekvenciájú-potenciálkiegyenlítő vezetékre. Koncentrikus réz- vagy alumínium árnyékolás Acélköpeny Ha a kábelárnyékoló érintkeztetését nem lehet megvalósítani vagy nem elégséges speciális keretfeltételek miatt, akkor nem adott a kért potenciálkiegyenlítés. Ebben az esetben alkalmazzon egy külön magasfrekvenciájú-potenciálkiegyenlítő vezetéket: A motor háza és az átalakító védőföldelés-sínjei között. a motor háza és a munkagép között Hozza létre a külön magasfrekvenciájú-potenciálkiegyenlítő vezetéket fonott réz lapos szalagokkal, illetve magasfrekvenciájú-sodrott vezetékekkel. A masszív rézvezetékek az áramkiszorítás miatt nem alkalmasak a nagyfrekvenciás földelésre. Nagy felületen alakítsa ki az érintkezést. A hálózat felépítése A csapágyáramlás által kiváltott hibák célirányos csökkentésének és megelőzésének érdekében a motorból, frekvencia-átalakítóból és a munkagépből álló teljes rendszert kel figyelembe venni. A következő intézkedések segítik a csapágyáramok csökkentését: Építse be a komplett berendezést egy alacsony impedanciájú, kifogástalan hurkolású földelőrendszerbe. Használjon azonosütemű szűrőt (csillapítómagok) az átalakító kimenetén. A kiválasztás és a méretezés a Siemens értékesítési partneren keresztül történik. Gondoskodjon a feszültségnövekedés határolásáról kimeneti szűrők alkalmazásával. Ez csökkenti a felharmonikusok mennyiségét a kimeneti feszültségben. 82 Használati utasítás 03/2015

83 Elektromos csatlakoztatás 6.5 Segédáramkörök csatlakoztatása Megjegyzés Az átalakító dokumentációja Az átalakító használati utasítása nem képezi ennek a dokumentációnak a részét. Vegye figyelembe az átalakító tervezési információit is Váltó üzem földelt hálózaton FIGYELEM Védővezetékáramok miatti károk Földzárlatfelügyelet nélküli áramhatárolós átalakítóval üzemelő gépeknél egy kimenetoldali földzárlat esetében a külsővezető áram 1,7-szeresét kitevő védővezetőáramok is felléphetnek. Sem normálisan méretezett többeres csatlakozó vezetékek védővezetője, sem normális kapocsdobozok védővezető csatlakozó pontjai nem alkalmasak erre. Anyagi kár lehet a következmény. Fektessen le egy megfelelően méretezett védővezetéket. Csatlakoztassa a védővezetéket a motorházhoz rendelt földelő kapocshoz. Használati utasítás 03/

84 Elektromos csatlakoztatás 6.5 Segédáramkörök csatlakoztatása 84 Használati utasítás 03/2015

85 Üzembehelyezés 7 Az elektromos berendezések biztonságos üzemeltetése érdekében a gépen végzett valamennyi munka során vegye figyelembe az általános Biztonsági utasításokat (Oldal 15) és a EN szabvány követelményeit. 7.1 Ellenőrzések az üzembe helyezés előtt A berendezés szakszerű szerelése utáni üzembe helyezése előtt ellenőrizze a következőket: Megjegyzés Ellenőrzések az üzembe helyezés előtt Az üzembe helyezés előtti ellenőrzések következő felsorolása nem lehet teljes. Ezenkívül adott esetben szükség van további ellenőrzésekre is a speciális berendezésspecifikus viszonyoknak megfelelően. A gép nem sérült. A gépet szabályosan szerelték össze és igazították be, a hajtóelem helyesen ki van egyensúlyozva és helyesen be van állítva. Minden rögzítőcsavar, kötőelem és elektromos csatlakozás az elírt meghúzási nyomatékkal van meghúzva. Az üzemeltetési feltételek megegyeznek a műszaki dokumentációban tervezett adatokkal, pl. védettség, környezeti hőmérséklet stb. A mozgó alkatrészek - pl. a kuplung - szabadon járnak. Ha a második tengelyvég használaton kívül van, akkor annak a retesze kilökődés ellen biztosítva van és "H" betűvel jelölt forgórész kiegyensúlyozási mód (normál kivitel) esetén a hossza kb. a felére van rövidítve. A mozgó és feszültség alatt álló alkatrészekre vonatkozó valamennyi érintésvédelmi intézkedést végrehajtották. Elektromos csatlakoztatás A földelő- és potenciálkiegyenlítő kötések megfelelnek az előírásoknak. A berendezést az előírt forgásiránynak megfelelően csatlakoztatták. A megfelelően kialakított vezérlés és fordulatszám felügyelet biztosítja, hogy berendezés fordulatszáma működés közben nem lépi túl a Műszaki adatokban feltüntetett, megengedett fordulatszámokat. Hasonlítsa össze a teljesítménytáblán vagy a berendezés dokumentációjában található adatokat egymással. A minimális szigetelési ellenállásokat be kell tartani. A minimális légrés szakaszokat be kell tartani. Használati utasítás 03/

86 Üzembehelyezés 7.2 A szigetelés-ellenállás és a polarizációs index mérése üzembe helyezés előtt Az esetlegesen meglévő, a gépeket ellenőrző kiegészítő berendezéseket helyesen csatlakoztatták és működőképesek-e. A meglévő fékek vagy visszafutás gátlók kifogástalanul működnek. Az ellenőrző berendezéseken be vannak állítva a "Figyelmeztetési" és "Lekapcsolási" értékek. Lásd még Beállítási értékek a tekercselés hőmérsékletének ellenőrzéséhez (Oldal 88) Beállítási értékek a csapágy hőmérsékletének ellenőrzéséhez (Oldal 88) Üzemeltetés a frekvenciaátalakítón Ha a motor elrendezése egy speciális áramátalakító hozzárendelését igényli, akkor a megfelelő kiegészítő adatok a teljesítménytáblán találhatók. Az átalakító paraméterei megfelelőek. Ezek a paraméteradatok a gép teljesítménytábláján találhatók. A paraméteradatokat megtalálja az átalakító használati utasításában. A megadott n max fordulatszám-határértéket nem szabad túllépni. A megadott n min fordulatszám-határérték alá nem szabad csökkenni. Hűtés Ellenőrizze, hogy biztosított-e a gép hűtése az üzembe helyezéshez. A csapágyszigetelés a táblákon feltüntetetteknek megfelelő kivitelű. 7.2 A szigetelés-ellenállás és a polarizációs index mérése üzembe helyezés előtt A szigetelési ellenállás és a polarizációs index (PI) mérésével információkhoz jut a gép állapotáról. Ezért a következő időpontokban ellenőrizze a szigetelési ellenállást és a polarizációs indexet: A gép első beindítása előtt Hosszabb tárolás vagy leállás után Karbantartási munkák keretében Ezzel a következő információkhoz jut a tekercsszigetelés állapotáról: A tekercsfej-szigetelés vezetőképes módon szennyezett? A tekercsszigetelés nedvességet vett fel? Ennek alapján dönthet a gép üzembe helyezéséről, vagy az esetleg szükséges intézkedésekről, pl. a tekercs tisztításáról és/vagy szárításáról: Üzembe lehet helyezni a gépet? Szükség van tisztítási vagy szárítási intézkedésekre? Az ellenőrzésről és a határértékekről részletes információ itt található: 86 Használati utasítás 03/2015

87 Üzembehelyezés 7.3 Üzembe helyezés előtt kenje meg a gördülőcsapágyakat "A szigetelési ellenállás és polarizációs index ellenőrzése" (Oldal 47) 7.3 Üzembe helyezés előtt kenje meg a gördülőcsapágyakat Az alábbi adatok azt feltételezik, hogy a megadott tárolási feltételek be lettek tartva. Általános előírások Az utánkenésnél vegye figyelembe a kenőtábla adatait. Végezze a kenést adagolva. Ennek során a tengelynek forognia kell, hogy a zsír eloszlódjon a csapágyakban. Üzembe helyezés előtt kenje meg újra a gördülőcsapágyakat. Ha a kiszállítás és az üzembe helyezés között több mint 1, de 4 évnél kevesebb idő telik el: Kenje meg a gördülőcsapágyakat a kenési táblázat szerint dupla mennyiségű kenőzsírral. Közben ellenőrizze a csapágyhőmérsékletet, amennyiben az lehetséges. Üzembe helyezés előtt kenje meg újra a gördülőcsapágyakat. A csapágyakat az alábbi feltételek esetén kell újra megkennie: Ha a gépet négy évnél hosszabb ideig volt tárolva. Ha a gép nem a Tárolás fejezetben előírtak szerint volt tárolva. Eljárásmód 1. Szerelje ki a csapágyat, a zsírzócsöveket, a zsírzógombot és a csapágy fedelét. 2. Mossa ki a régi kenőzsírt. 3. Az újrakenés előtt ellenőrizze a csapágyat. Szükség esetén helyezzen be új csapágyat. 4. Kenje meg a csapágyat, és szerelje vissza a csapágy alkatrészeit. Lásd még Utánkenési intervallumok és kenőanyag fajták a gördülőcsapágyak üzemeléséhez (Oldal 105) Üzemszünetek (Oldal 94) Szállítás és betárolás (Oldal 33) Használati utasítás 03/

88 Üzembehelyezés 7.5 Beállítási értékek a tekercselés hőmérsékletének ellenőrzéséhez 7.4 Beállítási értékek a csapágy hőmérsékletének ellenőrzéséhez Üzembe helyezés előtt Ha a gép csapágyhőmérővel van felszerelve, állítsa be a gép első alkalommal való üzemeltetése előtt a hőmérsékletértéket a felügyelő berendezés lekapcsolása számára. Táblázat 7-1 Beállítási értékek a csapágy hőmérsékletének ellenőrzéséhez üzembe helyezés előtt Beállítási érték Hőmérséklet Lekapcsolás üzembe helyezéskor 120 C Normál üzem Mérje meg a felállítási helyen a csapágy T üzem normál üzemi hőmérsékletét C-ban. Állítsa be az értékeket a lekapcsolás és a figyelmeztetés számára a T üzem hőmérsékletnek megfelelően. Táblázat 7-2 Beállítási értékek a csapágy hőmérsékletének ellenőrzéséhez normál üzemben Beállítási érték Hőmérséklet Figyelmeztetés normál üzemben T üzem + 5 K 115 C Lekapcsolás normál üzemben T üzem + 10 K 120 C Lásd még Termikus motorvédelem (Oldal 29) 7.5 Beállítási értékek a tekercselés hőmérsékletének ellenőrzéséhez Üzembe helyezés előtt A gép első alkalommal való üzemeltetése előtt állítsa be a hőmérsékletértékeket a felügyeleti berendezésen keresztüli lekapcsolás számára. Táblázat 7-3 Beállítási értékek a tekercselés hőmérsékletének ellenőrzéséhez üzembe helyezéskor Beállítási érték Hőmérséklet Lekapcsolás 145 C 88 Használati utasítás 03/2015

89 Üzembehelyezés 7.6 Bekapcsolás Normál üzem Mérje meg a felállítási helyen a T üzem normál üzemi hőmérsékletet C-ban. Állítsa be az értékeket a lekapcsolás és a figyelmeztetés számára a T üzem hőmérsékletnek megfelelően. Táblázat 7-4 Beállítási értékek a tekercselés hőmérsékletének ellenőrzéséhez normál üzemben Beállítási érték Szigetelési osztály 155(F) Figyelmeztetés T üzem + 10 K 145 C Lekapcsolás T üzem + 15 K 155 C 7.6 Bekapcsolás A szerelés vagy a felülvizsgálat után végezzen próbamenetet: 1. Terhelés nélkül indítsa el a gépet. Ehhez zárja a teljesítménykapcsolót és lehetőség szerint ne kapcsolja le túl korán. Ellenőrizze a futás egyenletességét. A maximálisan megengedett egymás utáni indítások száma, hálózati gépek esetén: Három hideg/két meleg A frekvencia-átalakító gépek indítási feltételeit a katalógusban találja. Korlátozza az indítási lekapcsolások számát még alacsony fordulatszám mellett, a forgásirány ellenőrzéséhez vagy ellenőrzéshez, a feltétlenül szükséges mértékűre. Ismételt bekapcsolás előtt hagyja kifutni a gépet. 2. Figyelje tovább a gépet egy ideig üresjáratban. 3. A gépet csak kifogástalan futás esetén terhelje. Ellenőrizze a futás egyenletességét. Olvassa le a feszültség, áram és teljesítmény értékeket és dokumentálja őket. Ha lehetséges, olvassa le a megfelelő értékeket a munkagépen és ezeket is dokumentálja. Lehetőség szerint ellenőrizze a csapágyak és az állórész tekercselés hőmérsékletét a tehetetlenségi pont eléréséig, amennyiben ez a rendelkezésre álló mérőberendezéssel lehetséges. Ellenőrizze a mechanikus járatot a csapágyon és a csapágypajzson fellépő zajt vagy rezgéseket. 4. Egyenetlen futás, ill. szokatlan zajok esetén kapcsolja ki a gépet. Állapítsa meg az okot a kifutás során. Ha a mechanikus futás közvetlenül a lekapcsolás után javul, akkor mágneses vagy elektromos okokkal magyarázható. Ha a mechanikus futás a lekapcsolás után nem javul, akkor ez mechanikus okokkal magyarázható. Okok pl. a villamos gépek vagy munkagépek kiegyensúlyozatlansága, a gépkészlet nem megfelelő beállítása, a gép üzemelése rendszer rezonanciában (rendszer = motor, alapkeret, alap stb.). Használati utasítás 03/

90 Üzembehelyezés 7.7 Kikapcsolás FIGYELEM A gép tönkremenetele Ha az üzem során fellépő rezgési értékek nincsenek betartva a DIN ISO szerint, ez a gép tönkremeneteléhez vezethet. Tartsa be az üzem során fellépő rezgési értékeket a DIN ISO szerint. 7.7 Kikapcsolás Ha az adott vezérlés nem történik automatikusan, akkor kapcsolja be esetlegesen a meglévő állófűtést üzemszünetekben. Így elkerülheti a kondenzvíz képződést. A nyugalmi fűtést legkorábban a gép kikapcsolása után egy órával kapcsolja be. Ezáltal elkerülheti a tekercselés szigetelésének meghibásodását. 90 Használati utasítás 03/2015

91 Üzemeltetés 8 Az elektromos berendezések biztonságos üzemeltetése érdekében a gépen végzett valamennyi munka során vegye figyelembe az általános Biztonsági utasításokat (Oldal 15) és a EN szabvány követelményeit. 8.1 Biztonsági utasítsok üzem közben FIGYELMEZTETÉS Feszültségvezető alkatrészek A kapocsdobozokban feszültség alatt álló alkatrészek találhatók. Ha felnyitja a kapocsdoboz fedelét ennek következménye halál, súlyos sérülés vagy anyagi károk lehetnek. A kapocsdobozok üzem közben mindig zárva kell, hogy legyenek. A kapocsdobozokat csak akkor szabad kinyitni, ha a gép áll és feszültségmentes állapotban van. FIGYELMEZTETÉS Forgó és feszültségvezető alkatrészek A forgó vagy feszültségvezető elemek veszélyforrást jelentenek. Ha eltávolítja a szükséges borításokat, ennek következménye halál, súlyos sérülés vagy anyagi károk lehetnek. Azok a burkolatok üzemeltetés közben nem nyithatók, amelyek a gép feszültség alatt álló vagy forgó részeivel való érintkezés ellen védelmet nyújtanak, vagy a helyes légcirkuláció és az azzal kapcsolatos hatékony hűtés szempontjából szükségesek. FIGYELMEZTETÉS Égési sérülésveszély forró felületek miatt Egyes géprészek üzem közben felforrósodnak. Érintésük súlyos égési sérüléseket okozhat. Érintés előtt vizsgálja meg az alkatrészek hőmérsékletét. Adott esetben foganatosítson megfelelő óvintézkedéseket. Hagyja lehűlni a gépet, mielőtt elkezdi a munkákat a gépen. Használati utasítás 03/

92 Üzemeltetés 8.2 Üzemeltetés robbanásveszélyes tartományokban FIGYELMEZTETÉS Zavarok üzem közben A normál üzemtől való eltérések, pl. nagyobb teljesítmény felvétel, magasabb hőmérséklet vagy rezgések, szokatlan zajok vagy szagok, ellenőrző berendezések működtetése stb. lehetővé teszik a nem megfelelő funkció felismerését. Üzemzavarhoz vezethet, mely közvetetten vagy közvetlenül halált, súlyos sérülést és a berendezés károsodását okozhatja. Haladéktalanul értesítse a kezelő személyzetet. Kétség esetén a berendezésre vonatkozó biztonsági utasítások betartásával azonnal kapcsolja ki a gépet. FIGYELEM Kondenzvíz felgyülemlése miatt fellépő korrózióveszély A gép használata esetén a szakaszos üzem, ill. a terhelésingadozások miatt a belső légnedvesség kondenzálódhat. A gép belsejében kondenzvíz képződhet. Anyagi károk, pl. rozsdaképződés lehet a következménye. Ügyeljen rá, hogy a kondenzvíz szabadon lefolyhasson. VESZÉLY Robbanásveszély a szigetelt csapágy áthidalásának eltávolításakor A szigetelt csapágy gyárilag rendelkezésre álló áthidalásának eltávolítása a forgórész és a földelt gép potenciáleltéréséhez vezet. Ennek következtében szikra képződhet, mely első sorban robbanásveszély esetén a környezeti por vagy éghető gázok gyulladásához vezethet. Ez robbanáshoz vezethet. Ezenfelül fenn áll az áramütés veszély. Ennek követekezménye halál és súlyos testi sérülésés, és a berendezés károsodása lehet. Ne nyissa ki a csapágyszigetelés áthidalását üzemelés közben. 8.2 Üzemeltetés robbanásveszélyes tartományokban Biztonságos kezelés Az előző fejezetben bemutatott veszélyekre vonatkozó utalásokon kívül az alábbiak érvényesek: Robbanásveszélyes területeken található elektronikus berendezéseket az ott érvényes előírásoknak és rendeleteknek megfelelően kell montírozni, installálni és használni. Feltételezhető, hogy a berendezés üzemeltetője garantálja a felszerelésre, telepítésre és üzemeltetésre vonatkozó előírások és rendeletek betartását és a megfelelő vizsgálatok végrehajtását. Azt javasoljuk, hogy a helyi hatóságokkal megegyezve hajtsák végre a vizsgálatokat és dokumentálják azokat. 92 Használati utasítás 03/2015

93 Üzemeltetés 8.4 A gép bekapcsolása Berendezésből kiinduló gyújtóveszélyek Az adott zóna besorolási kritériumai nincsenek harmonizálva és az üzemi kockázatok, a helyi üzemeltetési feltételek és a sokoldalú ellenőrzési módszerek kiértékelése nem egységes. Ezért a felügyeleti hatóságok által ajánlott megoldások is különböznek részben a hatósági illetékességtől függően. Ebben az esetben a gépgyártó nem adhat le általános érvényességű javaslatokat. Megjegyzés A helyileg esetlegesen fellépő kockázatok felmérése és az ezzel kapcsolatban javasolt intézkedések megtervezése, kizárólag a berendezés üzemeltetője által és az illetékes felügyeleti hatóság jóváhagyásával lehetséges. A berendezésből kiinduló gyulladásveszélyek megítéléséhez az IEC / EN szabvány kockázatértékelései szolgálhatnak alapul. 8.3 A nyugalmi fűtés kikapcsolása FIGYELMEZTETÉS Túlzottan magas géphőmérséklet Ha a segédfűtést járó gép mellett üzemeltetjük, az a gép túlzott felmelegedéséhez vezethet. Sérülés lehet a következmény. Biztosítsa, hogy a nyugalmi fűtés ki legyen kapcsolva, mielőtt a gép bekapcsolna. A segédfűtést csak kikapcsolt gép mellett üzemeltesse. Lásd még Zárókapcsoló állóhelyzet fűtéshez (opció) (Oldal 29) 8.4 A gép bekapcsolása 1. Lehtőség szerint terhelés nélküli állapotban végezze a gép indítását és ellenőrizze az egyenletes járást. A maximálisan megengedett egymás utáni indítások száma, hálózati gépek esetén: Három hideg / két meleg A frekvencia-átalakító gépek indítási feltételeit a katalógusban találja. 2. A gépet csak kifogástalan járás esetén terhelje. 3. Lehetőség szerint ellenőrizze a csapágyak és az állórész tekercselés hőmérsékletét a rendelekezésre álló mérőberendezéssel. Használati utasítás 03/

94 Üzemeltetés 8.7 Üzemszünetek 8.5 A gördülőcsapágy utánkenése A gördülőcsapágyak utánkenésénél vegye figyelembe a kenőtábla adatait. 8.6 Ismételt bekapcsolás vészkikapcsolás után A munkagép vész-ki utáni ismételt üzembe helyezése előtt ellenőrizze a gépet. Szüntessen meg minden okot, amely vészkikapcsolást eredményezett 8.7 Üzemszünetek Az üzemszünet az üzemelés időben korlátozott megszakítása, amelynek során a gép áll és az alkalmazási helyen marad. Normál üzemi körülmények között - pl. nem hatnak az álló gépre külső rázkódások, nincs megnövekedett korróziós igénybevétel stb. - üzemszünetek esetén általában a következő intézkedések szükségesek. Intézkedések az álló, üzemkész motorok esetén Egy hónapnál hosszabb üzemszünetekben üzemeltesse a gépet rendszeresen, kb. havonta egyszer. Alternatív megoldásként legalább forgassa át a forgórészt. A forgórész blokkoló berendezéssel felszerelt gépeknél a forgórész forgatása előtt távolítsa azt el. Ha berendezést felszerelték nyugalmi fűtéssel, akkor üzemszünetben kapcsolja be azt. A nyugalmi fűtést legkorábban a gép kikapcsolása után egy órával kapcsolja be. Ezáltal elkerülheti a tekercselés szigetelésének meghibásodását. A bekapcsolás előtt ügyeljen a "Bekapcsolás" c. fejezet ismételt üzembe helyezésre vonatkozó utasításaira. FIGYELEM Károk szakszerűtlen tárolás következtében Szakszerűtlen tárolás következtében motorkárok keletkezhetnek. Ha a berendezés 12 hónapnál hosszabb ideig üzemen kívül volt, akkor hajtsa végre a megfelelő korrózióvédelmi-, konzerváló-, csomagoló- és szárítási intézkedéseket. Üzemen kívül helyezés A szükséges intézkedésekre vonatkozó részleteket a "Szállítás és tárolás (Oldal 33)" c. fejezetben találja 94 Használati utasítás 03/2015

95 Üzemeltetés 8.7 Üzemszünetek Ismételt üzembe helyezés Hosszú üzemszünet után az ismételt üzembe helyezés során végezze el az "Üzembe helyezés (Oldal 85)" fejezetben javasolt intézkedéseket. Három évnél hosszabb üzemszünet után üzembe helyezés előtt el kell végezni a csapágyak utánkenését. Eközben a tengelynek fordulnia kell, így a friss olaj a csapágyban eloszlik. Az utánkenésnél vegye figyelembe a kenőtábla adatait. FIGYELMEZTETÉS Robbanásveszély Ha közvetlenül a gép kikapcsolása után bekapcsol az állóhelyzeti fűtés, akkor túllépésre kerülhet a gép hőmérsékleti osztálya vagy a maximális felületi hőmérséklete. Robbanékony környezetben ez robbanáshoz vezethet. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. Az állóhelyzeti fűtést csak a gép kikapcsolása után egy órával kapcsolja be A harmat- ill. kondenzvíz képződés elkerülése a gép belsőterében Ha az adott vezérlés nem történik automatikusan, akkor kapcsolja be esetlegesen a meglévő állófűtést üzemszünetekben. Így elkerülheti a kondenzvíz képződést. A nyugalmi fűtést legkorábban a gép kikapcsolása után egy órával kapcsolja be. Ezáltal elkerülheti a tekercselés szigetelésének meghibásodását A gördülőcsapágy állásból eredő károsodásának elkerülése Hosszabb üzemszünetek esetén a gördülőcsapágy ugyanazon vagy majdnem ugyanazon nyugalmi pozíciója állásból eredő károkhoz - mint pl. karcolódás vagy korrózióképződés - vezethet. Üzemszünetek alatt havonta egyszer rendszeresen helyezze üzembe a gépet egy rövid időre, vagy legalább háromszor forgassa meg a forgórészt. Amennyiben a gépet lecsatlakoztatta a munkagépről és biztosította a forgórészblokkoló berendezéssel, akkor a forgórész forgása, ill. üzeme előtt távolítsa el ezt a berendezést. Biztosítsa, hogy a gördülőcsapágy nyugalmi pozíciója a forgatás után más legyen, mint előtte. Ehhez használja referenciaként a reteszt vagy a kuplungfelet. Az ismételt üzembe helyezéskor vegye figyelembe az "Üzembe helyezés" c. fejezetben leírtakat. Lásd még Üzembehelyezés (Oldal 85) Üzembe helyezés előtt kenje meg a gördülőcsapágyakat (Oldal 87) Használati utasítás 03/

96 Üzemeltetés 8.7 Üzemszünetek Tengelyföldelő kefék (opció) Nem tokozott és tömített kivitelű tengelyföldelő kefék esetén a hosszabb üzemszünetek esetén rozsda rakódhat le a tengelyen, a kefe futópályán. FIGYELMEZTETÉS Feszültségvezető alkatrészek Ha a tengelyföldelés nem működik szabályosan, akkor a tengely magas feszültségek alatt állhat, amely a gép leállásakor nem képes elég gyorsan levezetődni. Ennek következménye halál, súlyos sérülés és csapágykárosodás lehet az elektromos áram, ill. az áramütés miatt. Rendszeresen ellenőrizze a tengelyföldelő keféket és szükség esetén cserélje ki azokat. Tartsa tisztán a kefe futópályát: Rendszeresen ellenőrizze a kefe futópályát és az üzembe helyezés előtt távolítsa el a rozsdát A szigetelési ellenállás megmérése hosszabb állásidő után A szigetelési ellenállás és a polarizációs index (PI) mérésével információkhoz jut a gép állapotáról. Ezért a következő időpontokban ellenőrizze a szigetelési ellenállást és a polarizációs indexet: A gép első beindítása előtt Hosszabb tárolás vagy leállás után Karbantartási munkák keretében Ezzel a következő információkhoz jut a tekercsszigetelés állapotáról: A tekercsfej-szigetelés vezetőképes módon szennyezett? A tekercsszigetelés nedvességet vett fel? Ennek alapján dönthet a gép üzembe helyezéséről, vagy az esetleg szükséges intézkedésekről, pl. a tekercs tisztításáról és/vagy szárításáról: Üzembe lehet helyezni a gépet? Szükség van tisztítási vagy szárítási intézkedésekre? Az ellenőrzésről és a határértékekről részletes információ itt található: "A szigetelési ellenállás és polarizációs index ellenőrzése" (Oldal 47) 96 Használati utasítás 03/2015

97 Üzemeltetés 8.10 Üzemzavarok 8.8 A gép üzemen kívül helyezése FIGYELEM Állásból eredő károk hosszabb üzemen kívül helyezés esetén Ha a gépet hat hónapnál hosszabb időre üzemen kívül helyezi, akkor végezze el az ehhez szükséges állagmegőrzési és tárolási intézkedéseket. A megfelelő intézkedések végrehajtása nélkül a gép károsodhat. Dokumentálja az üzemen kívül helyezést. Ez a jegyzőkönyv hasznos az ismételt üzembe helyezéskor. 8.9 A gép újbóli üzembe helyezése Ha újból üzembe kívánja helyezni a gépet, akkor a következőképpen járjon el: Tekintse meg az üzemen kívül helyezési jegyzőkönyvet, és csinálja vissza az állagmegóvási és beraktározási intézkedéseket. Végezze el az "Üzembe helyezés" c. fejezetben felsorolt intézkedéseket. Lásd még Üzembehelyezés (Oldal 85) 8.10 Üzemzavarok Felülvizsgálat zavar esetén Természeti katasztrófák vagy a rendkívüli üzemi körülmények (pl. túlterhelés vagy rövidzárlat) a gép túlzott mértékű elektromos vagy mechanikus igénybevételéhez vezethetnek. Ilyen üzemzavarok után azonnal hajtson végre felülvizsgálatot. Szüntesse meg az üzemzavar okát a nevezett zavar-elhárítási intézkedéseknek megfelelően. Javítsa ki a gépen keletkezett károsodásokat. Használati utasítás 03/

98 Üzemeltetés 8.10 Üzemzavarok Villamos üzemzavarok Megjegyzés Ha a motort átalakítóval üzemelteti, akkor elektromos üzemzavarok fellépése esetén az átalakító üzemeltetési utasítását is vegye figyelembe. Táblázat 8-1 Elektromos üzemzavarok A motor nem indul el A motor nehezen indul meg Az indításkor brummogó zaj Az üzem során brummogó zaj Nagymértékű felmelegedés üresjáratban Nagymértékű felmelegedés terheléskor Egyes tekercsrészek nagymértékű felmelegedése Az üzemzavar lehetséges okai Megoldások X X X X Túlterhelés Csökkentse a terhelést. X Egy fázis megszakítása a tápvezetékben Ellenőrizze a kapcsolókat és tápvezetékeket. X X X X Egy fázis megszakítása a tápvezetékben a hozzákapcsolás után X Hálózati feszültség túl alacsony, frekvencia túl magas X Hálózati feszültség túl magas, frekvencia túl alacsony X X X X X Az állórész tekercselés tévesen kapcsolva X X X X Menetzárlat vagy fáziszárlat az állórész tekercselésben Ellenőrizze a kapcsolókat és tápvezetékeket. Ellenőrizze a hálózati viszonyokat. Ellenőrizze a hálózati viszonyokat. Ellenőrizze a tekercselés kapcsolását a kapocsdobozban. Állapítsa meg a tekercsellenállást és a szigetelési ellenállást. A javítást a gyártóval történt egyeztetést követően hajtsa végre. X Helytelen forgásirány Ellenőrizze a csatlakozást. 98 Használati utasítás 03/2015

99 Üzemeltetés 8.10 Üzemzavarok Mechanikus üzemzavarok Az alábbi táblázatban a mechanikai hatások következtében fellépő üzemzavarok lehetséges okai és a zavarelhárítási intézkedések találhatók. Táblázat 8-2 Mechanikus üzemzavarok Súrlódó zaj Nagymértékű felmelegedés Radiális rezgések Axiális rezgések Az üzemzavar lehetséges okai Megoldások X A körbenfutó elemek köszörülése Állapítsa meg az okot és állítsa be újra az elemet. X A friss levegő beáramlása nem akadálytalan, esetleg a ventilátor nem megfelelő forgásiránya Ellenőrizze az áramló levegő útját, tisztítsa meg a gépet X A forgórész kiegyensúlyozatlansága Kapcsolja le a forgórészt és végezze el a kiegyenlítést. X A forgórész nem kerek, tengely elhajolva Konzultáljon a gyártóval. X X Helytelen beállítás Szabályozza be a gépkészletet és ellenőrizze a kuplungot 1. X A csatlakoztatott gép kiegyensúlyozatlansága Végezze el a csatlakoztatott gép kiegyenlítését. X Lökések a csatlakoztatott géptől kiindulva Vizsgálja meg a csatlakoztatott gépet. X X A hajtómű nyugtalanul jár Hozza rendbe a hajtóművet. X X A teljes rendszer rezonanciája a motorból és az alapból Merevítse az alapot a gyártóval történt egyeztetést követően. X X Változtatások az alapon Állapítsa meg az okot és szüntesse meg azt. Állítsa be újra a gépet. 1 Vegye figyelembe az esetleges módosulásokat felmelegedés esetén. Használati utasítás 03/

100 Üzemeltetés 8.10 Üzemzavarok Üzemzavarok a gördülőcsapágynál Megjegyzés A gördülőcsapágyak sérüléseit nehezen lehet felismerni. Kétség esetén cserélje ki a gördülőcsapágyat. Alkalmazzon más csapágykiviteleket a gyártóval történő egyeztetést követően. Táblázat 8-3 Üzemzavarok a gördülőcsapágynál A csapágy túl meleg A csapágy fütyül A csapágy kopog Az üzemzavar lehetséges okai Megoldások X A kuplung kinyom Igazítsa be pontosabban a gépet. X A szíjfeszesség túl nagy Csökkentse a szíjfeszességet. X A csapágy szennyezett Tisztítsa meg a csapágyat, ill. cserélje ki. Ellenőrizze a tömítéseket. X Magas környezeti hőmérséklet Használjon megfelelő, a magas hőmérsékletre alkalmas zsírt. X X A kenés nem megfelelő Végezze el a kenést előírás szerint. X X A csapágy ferdén van beszerelve Építse be szakszerűen a csapágyat. X X A csapágyjáték túl kicsi Csak a gyártóval történt egyeztetés után: Építsen be egy nagyobb játékú csapágyat. X A csapágyjáték túl nagy Csak a gyártóval történt egyeztetés után: Építsen be egy kisebb játékú csapágyat. X X A csapágy korrodált Cserélje ki a csapágyat. Ellenőrizze a tömítéseket. X Túl sok zsír van a csapágyban Távolítsa el a felesleges zsírt. X Nem megfelelő zsír van a csapágyban Használjon megfelelő zsírt. X Kopási helyek a futópályában Cserélje ki a csapágyat. X Karcolódás Cserélje ki a csapágyat. Kerülje a rázkódásokat az állásidő alatt. 100 Használati utasítás 03/2015

101 Helyreállítás 9 Az üzemzavarok rendszeres karbantartással, felülvizsgálattal és ellenőrzéssel korán felismerhetők és kiküszöbölhetők. Ezáltal megelőzhetők a következményes károk. Mivel az üzemi viszonyok igen különbözőek, ezért itt csak a zavarmentes üzemeltetésre vonatkozó általános határidők adhatóak meg. Ezért a karbantartási intervallumokat igazítsa hozzá a helyi adottságokhoz (szennyeződés, bekapcsolási gyakoriság, terhelés stb.). Az elektromos berendezések biztonságos üzemeltetése érdekében a gépen végzett valamennyi munka során vegye figyelembe az általános Biztonsági utasításokat (Oldal 15) és a EN szabvány követelményeit. A berendezéssel végzett ellenőrzési és karbantartási munkák során tartsa be IEC / EN szabvány előírásait. Megjegyzés Service Center Forduljon a Service Center (Oldal 143) részleghez, ha segítségre van szüksége a felülvizsgálatkor, karbantartáskor vagy javításkor. 9.1 Felülvizsgálat és karbantartás Felülvizsgálatra és karbantartásra vonatkozó biztonsági utasítások FIGYELMEZTETÉS Forgó és feszültség alatt álló elemek A villamos gépek feszültség alatt álló és forgó elemekkel rendelkeznek. Ha a karbantartási munkák alatt a gép nem áll le és nem feszültségmentes, akkor annak halál, súlyos testi sérülés vagy anyagi kár lehet következménye. A karbantartási munkákat csak álló gépen végezze. Forgó gép mellett csak a gördülőcsapágyak utánkenése megengedett. A karbantartási munkák során tartsa be az öt Biztonsági szabályt (Oldal 16). Használati utasítás 03/

102 Helyreállítás 9.1 Felülvizsgálat és karbantartás FIGYELMEZTETÉS Gépkárosodások Ha a gépet nem tartják karban, akkor az károsodhat. Üzemzavarhoz vezethet, mely közvetetten vagy közvetlenül halált, súlyos sérülést és berendezéskárosodást okozhat. Rendszeresen végezze el a gép karbantartását. VIGYÁZAT Felkavarodások a sűrített levegővel történő munkavégzés során A sűrített levegővel történő tisztítás során a por, fémforgácsok vagy a tisztítószer felkavarodhat. Testi sérülés lehet a következmény. Sűrített levegővel történő tisztításkor ügyeljen a megfelelő elszívásra, valamint a személyi védőfelszerelésre, mint pl. védőszemüveg és védőruha. FIGYELEM A szigetelés sérülése Ha sűrített levegővel történő tisztításkor fémforgácsok jutnak be a tekercsfejbe, megsérülhet a szigetelés. A határérték alá csökkenhetnek a levegő- és a kúszóáramutak. Ennek következtében a gép károsodhat vagy teljesen tönkre is mehet. Sűrített levegővel történő tisztítás során ügyeljen a megfelelő elszívásra. FIGYELEM Idegen testek okozta gépkárosodások A karbantartási munkák során idegen testek, szennyeződések, szerszámok vagy meglazult alkatrészek (pl. csavarok, stb.) maradhatnak a gépben. Ennek rövidzárlat, csökkent hűtési teljesítmény vagy megnövekedett futási zajok lehetnek a következményei. A gép károsodást szenvedhet. A karbantartási munkák során ügyeljen arra, hogy ne maradjanak idegen testek a gépben és a gépen. A karbantartási munkák után rögzítse vissza a meglazult alkatrészeket. Távolítsa el az esetleges szennyeződéseket. Megjegyzés Mivel az üzemi viszonyok igen különbözőek, ezért a zavarmentes üzemeltetés esetében itt csak általános ellenőrzési és karbantartási határidők adhatók meg. 102 Használati utasítás 03/2015

103 Helyreállítás 9.1 Felülvizsgálat és karbantartás Robbanásveszély sűrített levegővel való tisztítás esetén FIGYELMEZTETÉS Robbanásveszély sűrített levegővel való tisztítás esetén Sűrített levegővel végzett tisztítás során a műanyag részek feltöltődhetnek és a robbanékony atmoszféra gyulladásához, majd robbanáshoz vezethet. Ennek következményei halál, súlyos testi sérülés, és anyagi károk lehetnek. Robbanékony atmoszférában soha ne tisztítsa a műanyag részeket sűrített levegővel. Gondoskodjon a tisztítás előtt arról, hogy a gép környezete gázmentes és pormentes legyen A szigetelési ellenállás és a polaritási index mérése a karbantartási munkák keretében A szigetelési ellenállás és a polarizációs index (PI) mérésével információkhoz jut a gép állapotáról. Ezért a következő időpontokban ellenőrizze a szigetelési ellenállást és a polarizációs indexet: A gép első beindítása előtt Hosszabb tárolás vagy leállás után Karbantartási munkák keretében Ezzel a következő információkhoz jut a tekercsszigetelés állapotáról: A tekercsfej-szigetelés vezetőképes módon szennyezett? A tekercsszigetelés nedvességet vett fel? Ennek alapján dönthet a gép üzembe helyezéséről, vagy az esetleg szükséges intézkedésekről, pl. a tekercs tisztításáról és/vagy szárításáról: Üzembe lehet helyezni a gépet? Szükség van tisztítási vagy szárítási intézkedésekre? Az ellenőrzésről és a határértékekről részletes információ itt található: "A szigetelési ellenállás és polarizációs index ellenőrzése" (Oldal 47) Felülvizsgálat zavar esetén Természeti katasztrófák vagy a rendkívüli üzemi körülmények (pl. túlterhelés vagy rövidzárlat) a gép túlzott mértékű elektromos vagy mechanikus igénybevételéhez vezethetnek. Ilyen üzemzavarok után azonnal hajtson végre felülvizsgálatot. Használati utasítás 03/

104 Helyreállítás 9.1 Felülvizsgálat és karbantartás Első felülvizsgálat szerelés vagy javítás után Kb. 500 üzemóra után, legkésőbb egy év elteltével végezze el a következő ellenőrzéseket: Táblázat 9-1 Ellenőrzések szerelés vagy javítás után Ellenőrzés Futás közben Elektromos jellemzők változásai. X A csapágyak megengedett hőmérséklete nincs túllépve. X A berendezés egyenletes járása és a berendezés által kibocsátott zaj nem romlott. X Nyugalmi helyzetben Az alapzaton nem jelentek meg repedések és nem süllyedt meg. (*) X X (*) Ezeket az ellenőrzéseket futás közben vagy nyugalmi helyzetben lehet elvégezni. A berendezés egyedi jellegzetességei további ellenőrzéseket tehetnek szükségessé. FIGYELEM Ha a felülvizsgálat nem megengedett eltéréseket állapít meg, akkor ezeket haladéktalanul hárítsa el. Ellenkező esetben a gép károsodhat. Lásd még Beállítási értékek a tekercselés hőmérsékletének ellenőrzéséhez (Oldal 88) Főinspekció Ellenőrizze, hogy a felállítási feltételek teljesülnek-e. Javasoljuk, hogy kb üzemóra után, legkésőbb 2 év elteltével végezze el a következő ellenőrzéseket: Táblázat 9-2 Ellenőrzések a teljeskörű felülvizsgálat során Ellenőrzés Működés közben Elektromos jellemzők betartva. X A csapágyak megengedett hőmérséklete nincs túllépve. X A berendezés egyenletes járása és a berendezés által kibocsátott zaj nem romlott. X Leálláskor Az alapzat nem süllyedt meg, vagy nem jelentek meg rajta repedések. (*) X X A berendezés beállítása megengedett tűréshatárok között történik. X A mechanikus és elektromos kötések rögzítőcsavarjai szorosra vannak húzva. Az összes potenciálcsatlakozás, földelőcsatlakozás és köpenycsatlakozás felfekvése és érintkezése megfelelő. A tekercsek szigetelési ellenállásai elég nagyok X X X 104 Használati utasítás 03/2015

105 Helyreállítás 9.1 Felülvizsgálat és karbantartás Ellenőrzés Működés közben Leálláskor A meglévő csapágyszigetelést a feliratozásnak megfelelően alakították ki. X A vezetékek és szigetelő elemek előírás szerinti állapotban vannak és nem színeződtek el. (*) Ezeket az ellenőrzéseket leálláskor vagy adott esetben működés közben végezheti. X FIGYELEM Ha a felülvizsgálat nem megengedett eltéréseket állapít meg, akkor ezeket haladéktalanul hárítsa el. Ellenkező esetben a gép károsodhat. Lásd még Beállítási értékek a tekercselés hőmérsékletének ellenőrzéséhez (Oldal 88) Beállítási értékek a csapágy hőmérsékletének ellenőrzéséhez (Oldal 88) A gördülőcsapágy felülvizsgálata A gördülőcsapágyak felülvizsgálatához általában szükségtelen a berendezés szétszerelése. Csupán a csapágyak kicserélésekor van szükség először a berendezés szétszerelésére Az állóhelyzet fűtés felülvizsgálata és karbantartása A segédfűtés karbantartásmentes. Ha meghibásodott, akkor forduljon a Service Center (Oldal 143)-hez Utánkenési intervallumok és kenőanyag fajták a gördülőcsapágyak üzemeléséhez A megadott kenési adatok a teljesítménytáblán megadott adatokra és az ebben a használati utasításban megadott adatoknak megfelelő jó minőségű kenőzsírra vonatkoznak. Ezek a zsírok jelentősen felülmúlják a DIN és ISO szabványok szerinti követelményeket, és így lehetővé teszik a megadott kenési intervallumokat. Első kenés A kenőtáblán megadott kenőzsír kiválasztása a megrendeléskor ismert üzemi körülmények alapján történik és ez kerül az első kenésnél felhasználásra. Zsírkiválasztási szempontok Speciális követelmények nélküli standard felhasználásokhoz az ISO szerinti ISO L X BDEA3, valamint a DIN szerinti K3K 20, sűrítőként lítiumszappannal kevert, Használati utasítás 03/

106 Helyreállítás 9.1 Felülvizsgálat és karbantartás legalább +130 C (+266 F) felső használati hőmérsékletértékű minőségi kenőzsírok alkalmazása megengedett. A kenőzsír kiválasztásakor ügyeljen arra, hogy a zsír műszaki adatai az alkalmazásnak megfeleljenek. A kenőzsírnak teljesíteni kell a következő táblázatban megadott szempontokat és meg kell felelnie az alkalmazási feltételeknek. Táblázat 9-3 Gördülőcsapágyzsírok kiválasztási feltételei Szempontok Szabvány Tulajdonság, jellemző Egység Alapolaj - Ásványi olaj - Sűrítő - Lítium - Konzisztencia az NLGI-osztály szerint DIN "3" a függőleges és vízszintes gyártási kivitelhez "2" alternatív a csökkentett kenési intervallumú vízszintes gyártási kivitelhez Használati hőmérséklet-tartomány - Legalább -20 C C C Cseppenéspont DIN ISO 2176 Legalább +180 C C Alapolaj viszkozitás DIN kb. 100 mm²/s 40 C-on kb. 10 mm²/s 100 C-on Adalékok - Antioxidánsok (AO), Anti-Wear (AW), Nincsenek szilárd kenőanyagok FE9-teszt: A/1500/6000 DIN /-2 F10 50 h +130 C-on Alternatív: Extreme-pressure (EP) csak a zsír és a csapágy gyártójával történt egyeztetés után F h +130 C-on Vízzel szembeni viselkedés DIN vagy C ellenőrzési hőmérsékleten - Rézre gyakorolt korróziós hatás DIN vagy C ellenőrzési hőmérsékleten Korr. Korrózióvédettség (EMCOR) DIN / Szilárd, idegen anyagok aránya (> 25 μm) Csapágyalkalmasság Fordulatszám tényező (nxdm) ISO mm²/s 0-0 Korr. DIN < 10 mg/kg mg/kg - Alkalmasság beszerelt motorcsapágyakhoz, tömítésekhez és az adott fordulatszámokhoz Ha a kenőtáblán más speciális kenőzsírok szerepelnek, akkor eltérő szempontok érvényesek. - H - mm/perc Megjegyzés Eltérő üzemi körülmények Alapvetően csak a kenőtáblán megadott zsírokat szabad használni. Ha az üzemi viszonyok az említettől eltérnek, más zsírokat csak a gyártóval történő megbeszélés után szabad használni. 106 Használati utasítás 03/2015

107 Helyreállítás 9.1 Felülvizsgálat és karbantartás Megjegyzés Más zsírok alkalmazása Ha a kenőtáblán fel nem tüntetett zsírokat alkalmaz, nem biztosított, hogy ezek a teljes rendszernek megfelelnek. Ha Ön olyan zsírokat alkalmaz, amelyek esetleg csak a DIN vagy az ISO szerinti minimális követelményeket teljesítik, akkor felezze meg, ill. határozza meg újra a kenési intervallumokat. Kétes helyzetekben konzultáljon a gyártóval. Ajánlott gördülőcsapágyzsírok A műszaki tulajdonságok alapján és standard felhasználások esetén a függőleges és vízszintes gyártási kivitelű motorokhoz a következő jó minőségű gördülőcsapágyzsírok alkalmazása ajánlott: Táblázat 9-4 Gördülőcsapágyzsírok függőleges és vízszintes gyártási kivitelekhez Gyártó Zsír Shell Gadus S2 V100 3 ExxonMobil Esso BP Fuchs Unirex N3 Energrease LS3 Renolit H443 HD88 Lubcon Turmoplex 3 Addinol LM 3 EP FAG Arcanol Multi 3 Vízszintes gyártási kivitelű motorokhoz választás szerint az NLGI 2 osztály szerinti kenőzsírokat is alkalmazhat. Mindazonáltal a kenési intervallum ilyenkor 20%-kal rövidebb lesz. Táblázat 9-5 NLGI 2 osztály szerinti alternatív kenőzsírok vízszintes gyártási kivitelű motorokhoz Gyártó Zsír Shell Gadus S2 V100 2 ExxonMobil Esso Unirex N2 BP Energrease LS2 Castrol Longtime PD2 Lubcon Turmogrease L 802 EP plus Shell Retinax LX2 FAG Arcanol Multi 2 Használati utasítás 03/

108 Helyreállítás 9.1 Felülvizsgálat és karbantartás FIGYELEM Károsodás kenőanyagok keverése következtében Ha különböző zsírokat kever össze, megváltoznak a kenési tulajdonságok. Sérülés lehet a következmény. Kerülje a zsírok keverését. Az egyes zsírok keverhetőségére vonatkozó garanciát csak a zsírok gyártója adhat. Utánkenés Az utánkenésre vonatkozó adatokat a gép kenőtábláján találja meg: Utánkenési intervallumok üzemórában Zsírutánkenés mennyisége (gramm) Zsír A gördülőcsapágyak utánkenését az üzemóráktól függetlenül 12 havonta legalább egyszer el kell végezni. FIGYELEM Gördülőcsapágyak károsodásai A gördülőcsapágyakra vonatkozó előírt utánkenési intervallumok eltérnek a berendezés felülvizsgálati intervallumaitól. Ha nem tartja be az utánkenési intervallumokat, a gördülőcsapágyak károsodása lehet a következménye. Az utánkenésnél vegye figyelembe a kenőtábla adatait. Zsírcsere intervallumok Az ebben a használati utasításban megadott zsírcsere intervallumok, ill. a táblán megadott utánkenés intervallumok a következő feltételekre érvényesek: Normál terhelés Üzemeltetés a tábla szerinti fordulatszámokkal Csekélyrezgésű járás Semleges környezeti levegő Jó minőségű gördülőcsapágyzsírok Kedvezőtlen üzemi körülmények esetén az utánkenési intervallumokat - a gyártóval történt egyeztetés után - rövidíteni kell. 108 Használati utasítás 03/2015

109 Helyreállítás 9.1 Felülvizsgálat és karbantartás Utánkenés Az utánkenésnél vegye figyelembe a kenőtábla adatait. 1. Utánkenés közben a tengelynek forognia kell, így a friss zsír a csapágyban eloszlik. Átalakítóval üzemelő motorok esetén - a megfelelően egyenletes kenés biztosítása érdekében - az utánkenést a lehető legalacsonyabbtól közepes fordulatszámig (n min = 250 min -1, n max = 3600 min -1 ) kell elvégezni. FIGYELMEZTETÉS Forgó alkatrészek Utánkenéskor a tengelynek forognia kell. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. Ügyeljen az utánkenés során az összes forgó alkatrészre. 2. Alaposan tisztítsa meg az utánkenéshez a zsírzófejet és - a kenőtáblán és az ebben a használati utasításban megadottaknak megfelelően - adagolva nyomjon bele megfelelő mennyiségű és az előírásnak megfelelő kenőzsírt. A gördülőcsapágy hőmérséklete először szemlátomást növekszik és a felesleges zsírnak a csapágyból történő kiszorítása után ismét visszaáll a normál értékre. 3. Az elhasznált zsír mindig a csapágyon kívül, a fáradtzsírgyűjtőben gyűlik össze. Gördülőcsapágyak kenése üzembe helyezés előtt A hosszabb időre történő szakszerű raktározás esetén normál körülmények között 2 éven belül a csapágyban található kenőzsír semmiféle károsodása nem következik be. Ehhez vegye figyelembe a hosszú ideig tartó tárolásra vonatkozó információkat. Üzembe helyezéskor kétszeres mennyiségű zsírral kenje be a csapágyakat. Eközben a tengelynek fordulnia kell, így a zsír kicserélődjön a csapágyban. FIGYELMEZTETÉS A gördülőcsapágy túlhevülése Ha a gördülőcsapágy nincs rendesen utánkenve, akkor helyileg felhevülhet, ami robbanékony atmoszférában robbanáshoz vezethet. Ennek következményei halál, súlyos testi sérülés, és anyagi károk lehetnek. A gördülőcsapágyakat a kenési tábla alapján rendszeresen kenje meg. Amennyiben nincs, szereljen fel csapágyhőmérséklet-felügyeleti rendszert A gördülőcsapágyak szigetelése (Opció: "Magasabb védelmi fokozat") Zsírzókamra utánkenés A gördülőcsapágy optimális tömítéséhez és a labiritrések megfelelő tömítéséhez a zsírzókamra rendszeres utánkenése szükséges. A kenőzsírnál használt eljárás szerint. A tömítő hatás optimális az üzemeltetés alatt, míg még relatív tiszta zsír lökődik ki kis mennyiségben. Használati utasítás 03/

110 Helyreállítás 9.1 Felülvizsgálat és karbantartás Utánkenési intervallumok A szükséges utánkenési intervallumokat alapvetően a környzet által okozott szennyezettség és a gépüzem időtartama határozza meg. Ezért ezeket kizárólag az üzemeltetési feltételek figyelembevételével lehet megállapítani. Biztosítsa, hogy a tömítés hornya mindig fel legyen töltve zsírral A hűtőlevegő áramlat tisztán tartása Ahhoz, hogy a gép megfelelően lehűljön a hűtőlevegő útjának szennyeződésmentesnek kell lennie. Rendszeresen távolítsa el a port és a szennyeződéseket a rácsokról, a csatornákból, a bordák közül, a csövekből stb Festési sérülések kijavítása Ha a festés sérült, javítsa ki a festési sérüléseket, hogy biztosított legyen a korrózióvédelem. Megjegyzés Festék felépítése Vegye fel a kapcsolatot a Service Center (Oldal 143)-rel, mielőtt a festési sérüléseket kijavítja. Ott további információkat kaphat a festék helyes felépítéséhez és a festési károk kijavításához Utánfestés FIGYELMEZTETÉS Robbanásveszély a szakszerűtlen festés miatt Vastagabb festékréteg esetén a festékréteg elektrosztatikusan feltöltődhet. Ez kisüléshez vezethet. Robbanásveszély áll fenn akkor, ha ebben a pillanatban robbanékony elegyek vannak jelen. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. Ha festett felületek újrafestését végzi, tartsa magát a következő követelményekhez: A festékréteg teljes vastagságának korlátozása a robbanásvédelmi csoportnak megfelelően: IIA, IIB: festékréteg teljes vastagsága 2 mm IIC: A festékréteg teljes vastagsága 0,2 mm a II csoport motorjai esetén (gáz) A használt festék felületi ellenállásának korlátozása: A felületi ellenállás 1GΩ a II és III csoport motorjai esetén (gáz és por) 110 Használati utasítás 03/2015

111 Helyreállítás 9.1 Felülvizsgálat és karbantartás Töltésátvitel határolás 60 nc az I vagy IIA csoport berendezései esetén 25 nc a IIB csoport berendezései esetén 10 nc a IIC csoport berendezései esetén 200 nc a III csoport berendezései esetén Az átütési feszültség 4 kv III Robbanáscsoport esetén (csak por) A lakkrendszerek alkalmassági ellenőrzése robbanásveszélyes területen Az alapesetben rendelhető lakkrendszerek rendelkeznek a robbanásbiztos gépekhez szükséges elektrosztatikus alkalmassági igazolásokkal. A nem standard vagy az ügyfél speciális igényei szerinti lakkrendszerek ilyen igazolással nem rendelkeznek. Vegye figyelembe, hogy utánlakkozások esetén az adott igazolások nem érvényesek Kapocsdobozok karbantartása Előfeltétel A gép feszültségmentes. Kapocsdoboz ellenőrzése Ellenőrizze rendszeresen a kapocsdobozokat, hogy tömítettek-e, észlelhetők-e károsult szigetelések és hogy a csatlakozókötések rögzítettek-e. Ha a kapocsdobozba por vagy nedvesség hatolt be, tisztítsa meg, ill. szárítsa ki a kapocsdobozt és különösen az izolátorokat. Ellenőrizze a tömítéseket és a tömítési felületeket, és szüntesse meg a tömítetlenség okát. Ellenőrizze a szigetelőket, a csatlakozórészeket és a vezetékcsatlakozásokat a kapocsdobozban. Amennyiben szükséges, cserélje ki a sérült alkatrészeket. FIGYELMEZTETÉS Rövidzárlat veszély A sérült alkatrészek rövidzárlatot, stb. okozhatnak. A következmény halálos, vagy súlyos sérülés ill. anyagi károk lehetnek. Cserélje ki a sérült alkatrészeket. Használati utasítás 03/

112 Helyreállítás 9.2 Javítás 9.2 Javítás FIGYELMEZTETÉS Robbanásveszély a javítási munkák során A javítási munkák végrehajtása csak a jelen használati utasításban leírt munkák keretén belül megengedett. Ennek megszegése robbanékony környezetben robbanáshoz vezethet. Ennek következményei halál, súlyos testi sérülés, és anyagi károk lehetnek. Az ezen túlmenő javításokkal kapcsolatban vegye fel a kapcsolatot a Service Center-rel. Az elektromos berendezések biztonságos üzemeltetése érdekében a gépen végzett valamennyi munka során vegye figyelembe az általános Biztonsági utasításokat (Oldal 15) és a EN szabvány követelményeit. A berendezéssel végzett ellenőrzési és karbantartási munkák során tartsa be IEC / EN szabvány előírásait. Megjegyzés A berendezés szállításakor tartsa be a "Szállítás (Oldal 33)" c. fejezetben leírt utasításokat Javítási munkák előkészítése A rajzok és alkatrész jegyzékek a rögzítőelemek és alkatrészek típusának és méretének részletes adatait nem tartalmazzák. Ezért a berendezés szétszerelése előtt állapítsa meg azok elrendezését és a szereléshez jelölje meg azokat. Úgy dokumentálja az alkatrészek hozzárendelését, hogy az eredeti állapot visszaállítható legyen. A szétszereléshez megfelelő szerkezeteket használjon. Szétszerelés előtt biztosítsa a részegységeket leesés ellen, pl. a rögzítőelemek hosszú csavarokkal, menetes csapokkal vagy hasonlókkal való helyettesítésével. Ezzel a lenyomás után a megfelelő elem megtartása biztosított. A tengelyvégek központosító furatai visszaállított DR alakú menettel rendelkeznek. A forgórész tömegének és a terhelés irányának megfelelő teherfelvevő eszközöket használjon. FIGYELMEZTETÉS A forgórész leeshet A DIN 580 szerinti szemescsavarok nem alkalmasak a forgórész felfüggesztéséhez. A forgórész leeshet. Ennek következményei halál, súlyos testi sérülés és anyagi károk lehetnek. A forgórész tömegének és a terhelés irányának megfelelő teherfelvevő eszközöket használjon. 112 Használati utasítás 03/2015

113 Helyreállítás 9.2 Javítás FIGYELMEZTETÉS Szakszerűtlenül elvégzett javítási munkák okozta gépkárosodások A szakszerűtlenül elvégzett javítási munkák a gép sérülését okozhatják. Ez károsodásokhoz és/vagy üzemzavarokhoz vezethet, mely közvetetten vagy közvetlenül halált, súlyos sérülést és a berendezés károsodását okozhatja. A gép szétszerelését és szerelését szakszerűen hajtsa végre. Csak alkalmas szerszámokat és berendezéseket használjon. A sérült alkatrészeket haladéktalanul cserélje ki. Szükség esetén forduljon a Service Center (Oldal 143)-hez. FIGYELMEZTETÉS A forgórész kieshet A függőlegesen elhelyezett berendezés esetében a vezetőcsapágyon végzett munka közben a forgórész kieshet. Ennek következményei halál, súlyos testi sérülés, és anyagi károk lehetnek. Gondoskodjon munka közben a függőlegesen elhelyezett berendezés alátámasztásáról vagy tehermentesítéséről A berendezés tömítése Beépítésekor és szerelés közben a legnagyobb gondossággal járjon el, s gondosan ügyeljen a tisztaságra. Tisztítsa meg az összes üres hézagot, pl. a házak, a csapágypajzsok és a csapágybetétek között, és távolítsa el a régi tömítőanyagot. Kenje be az üres hézagokat nem keményedő, tartós műanyag tömítőanyaggal, pl. "Hylomar M"-mel. A folyamat közben tartsa be a gyártó felhasználási és biztonsági utasításait. Ellenőrizze a tömítő elemek rugalmasságát, elhasználódásának mértékét vagy károsodásait pl. a kapocsdobozokon és cserélje ki a nem megfelelőket. A tömítéseket eredeti ill. bevizsgált tömítő elemekkel cserélje le. A tömítéseket teljes egészében hozzá kell ragasztani a motorhoz, ill. a légbelépő házhoz. Az illesztési helyeknél keletkező hézagok és nyílások nem megengedettek. Azokat a felületeket, amelyek érintkező felületei folyékony tömítőszerrel voltak letömítve, újból letömítheti az eredeti folyékony tömítőszerrel (Hylomar M). Azokat a felületeket, amelyek érintkező felületei tömítéssel voltak letömítve és egyik oldalukon ragasztva voltak, újból letömítheti az eredeti tömítésekkel az eredeti ragasztóanyag használatával (Loctite). Használati utasítás 03/

114 Helyreállítás 9.2 Javítás Ha leszereli a fedelet, amely folyékony tömítőanyaggal van tömítve, akkor az újbóli lezárás előtt a berendezés IP-védelmi fokozatának megőrzése érdekében a következőképpen járjon el: 1. Csak engedélyezett folyékony tömítőanyagot alkalmazzon. 2. Tisztítsa meg a tömítőfelületeket a folyékony tömítőanyag műszaki adatlapjának megfelelően. A tömítőfelületeket az újbóli szerelés előtt tisztának és száraznak kell lenniük. 3. Vigye fel a folyékony tömítőanyagot egy kb. 3 mm átmérőjű, folyamatos csíkként. 4. Szerelje be az alkatrészeket az oldószer elpárolgása után, amennyiben szükséges, a szerelési idő korlátozásának betartásával. 5. Húzza meg ismét a fedél rögzítőcsavarait, a folyékony tömítőanyag szétterülése után, pár perc elteltével. Megjegyzés Service Center Kérdések esetén forduljon a Service Center-hez. Lásd még Szerviz és támogatás (Oldal 143) Segédfűtés FIGYELMEZTETÉS Robbanásveszély az állófűtés javítása esetén A nyugalmi fűtés szakszerűtlen javítása, pl. nem engdélyezett vagy bevizsgálatlan alkatészek beépítése robbanásveszélyes atmoszférában, a berendezés működése közben robbanáshoz vezethet. Ennek következményei halál, súlyos testi sérülés, és anyagi károk lehetnek. A nyugalmi fűtés javítását és a szükséges darabvizsgálatot csak a Service Center (Oldal 143) szakemberei végezhetik, mivel ehhez jelentős szakismeret szükséges. A berendezésbe csak engedélyezett és bevizsgált alkatrészek építhetők be Ventilátor ház A külső ventilátor kiépítéséhez vagy cseréjéhez le kell szerelnie a ventilátorburkolatot. A ventilátorburkolat a gép házán csavarokkal van rögzítve. 114 Használati utasítás 03/2015

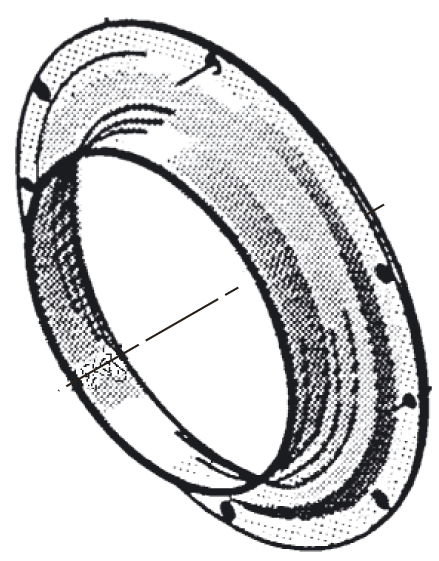

115 Helyreállítás 9.2 Javítás Lebontás 1. A munkák megkezdése előtt biztosítsa a ventilátorburkolatot leesés ellen. 2. Csavarja ki a rögzítőcsavarokat, amelyek a ventilátorburkolatot a házon rögzítik. 3. Ügyeljen a rögzítőelemekre és őrizze meg őket a szerelés idejére. Szerelés A ventilátorburkolat szerelése fordított sorrendben történik. 1. Helyezze fel a ventilátorburkolatot és húzza meg a rögzítőcsavarokat. 2. Ügyeljen arra, hogy a rögzítőelemek ne sérüljenek meg és megfelelően legyenek szerelve Fém külső ventilátor A fémből készült külső ventilátorok a tengelyirányú elmozdulás ellen retesszel és biztosítógyűrűvel vannak felszerelve. Leszerelés 1. A külső ventilátor 1 egy biztosítógyűrűvel 2 van a tengelyen rögzítve. Távolítsa el a biztosítógyűrűt. Ehhez lehetőség szerint használjon a DIN 5254 szerinti fogót. 2. Használjon a külső ventilátor lehúzásához arra megfelelő berendezést. 3. Kerülje a kalapáccsal történő ütögetést. 4. Biztosítsa a reteszt kiesés ellen vagy vegye ki azt. Kép 9-1 Szellőztetés (elvi ábrázolás axiálventilátorral) Szerelés 1. Távolítsa el a reteszt biztosítását vagy tegye be azt a reteszhoronyba. 2. Ellenőrizze a megfelelő felfekvést. Használati utasítás 03/
